Обжимные муфты

Материалы>Обжимные муфты

В качестве муфт для стыкования арматуры периодического профиля используются бесшовные холодно и горячедеформированные трубы по ГОСТ 8732­-78 и ГОСТ 8734- 74. Материал -­ Ст10, Ст15, Ст20 по ГОСТ 1050-­88.

Мы поставляем муфты под все типоразмеры. Возможен вариант исполнения с центральной перегородкой для облегчения процесса монтажа муфты на арматуру.

Обжимные муфты для стационарного обжимного оборудования

Skip to content

Получить предложение

Главная / Продукция / Муфты / Обжимные муфты для стационарного обжимного оборудования

Обжимные муфты для стационарного обжимного оборудования

• Стандартная муфта
• Переходная муфта
• Мостовая муфта с перекрытием
• Гибридная муфта DPH
• Гибридная муфта DTH

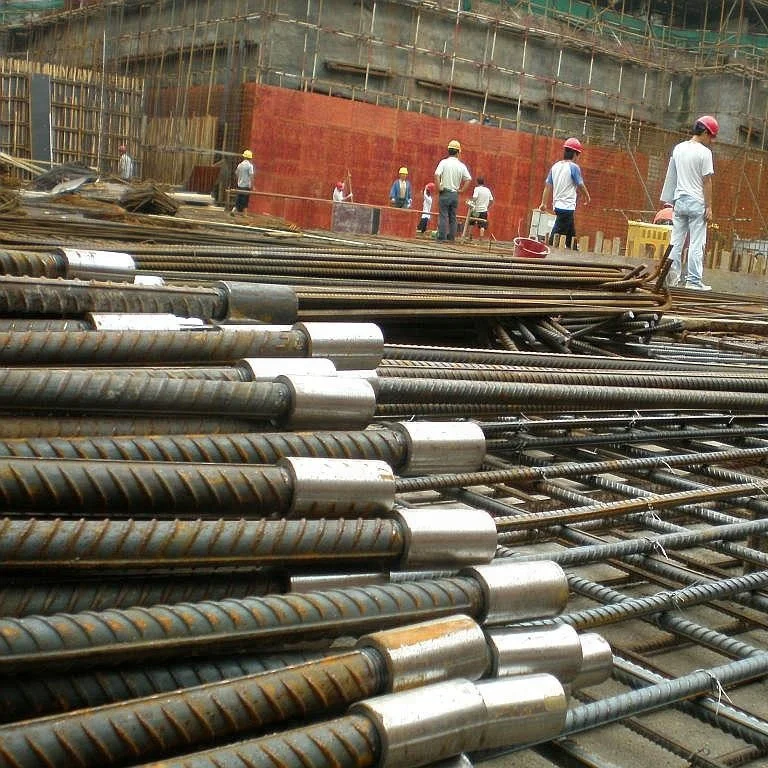

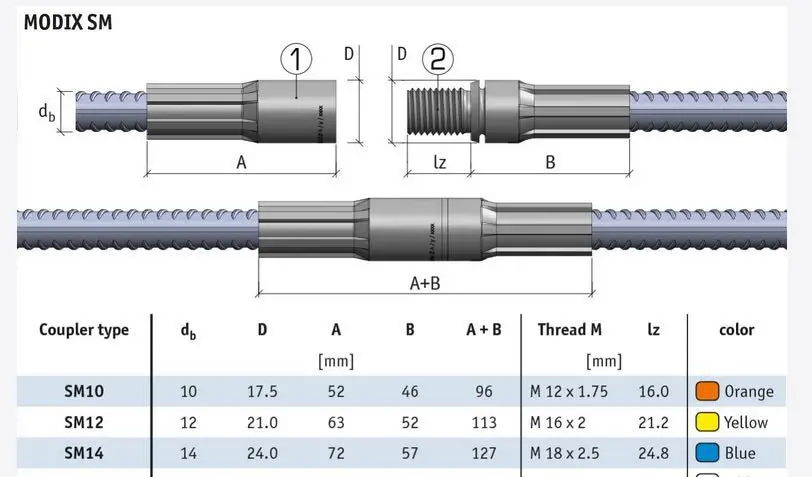

Стандартная муфта

В состав соединения  DPS входят гнездовая и штыревая муфты, напрессованные на два, соединяемых участка арматуры.

Характерные особенности:

• Подходит для применения с высокопрочной арматурой вплоть до класса А600С.
• Простая и высокоэффективная процедура подготовки и сборки соединения на площадке.
• Точность контроля длины соединения благодаря прецизионной заковке муфты
• Высокая надежность и соответствующие характеристики благодаря нашей технологии ковки и улучшенной конструкции муфты.

Стандартное соединение арматуры DPS находит широкое применение в таких элементах конструкции, как стена, балка и т.д., в случае, если возможно осевое перемещение и вращение одной арматуры.

Типоразмеры стандартной обжимной муфты DPS

Переходная муфта

Переходная муфта применяется для соединения арматуры разных диаметров. Соединение DРТ аналогично DPS, за исключением уменьшенного диаметра гнездовой муфты, предназначенной для арматуры меньшего диаметра. Качество соединения арматуры разных диаметров обеспечивает отличные показатели значений усилия на растяжение и сжатие, что делает это соединение соответствующим промышленным стандартам UBS 1997, ACI 318, BS8110, NF 35-20-1 и DIN1045.

Характерные особенности:

• Простое, быстрое и точное соединение арматуры разных диаметров
• Подходит для применения с высокопрочной арматурой, вплоть до класса А600С.
• Высокая производительность как при подготовке, так и при сборке на объекте.

Применение для соединения двух участков арматуры разных диаметров возможно, если хотя бы один из участков может перемещаться вдоль осевой линии и проворачиваться вокруг оси.

Типоразмеры переходной обжимной муфты DPT

Мостовая муфта с перекрытием

В состав соединения  DPG входят гнездовая и удлиненная гнездовая муфты, напрессованные на два, соединяемых участка арматуры.

Характерные особенности:

• Простой и точный монтаж каркасных элементов благодаря возможности ликвидации зазоров.
• Подходит для применения с высокопрочной арматурой вплоть до класса А600С.
• Простая и высокоэффективная процедура подготовки и сборки соединения на площадке.
• Высокая надежность и соответствующие характеристики благодаря нашей уникальной технологии ковки

Типоразмеры мостовой обжимной муфты DPG

Гибридная муфта DPH

Гибридная муфта DРН монтируется с использованием сочетания преимуществ стационарной ковочной машины и монтажных щипцов. Муфта сперва устанавливается на заводе при помощи стационарной ковочной машины и поставляется на монтажную площадку. На площадке арматура с муфтой соединяется при помощи монтажных щипцов с установленным участком арматуры.

Высокопроизводительная и качественная запрессовка муфты осуществляется на стационарной ковочной машине в заводских условиях.

Арматурный стержень с накованной муфтой соединяется с установленной в конструкции арматурой при помощи монтажных щипцов.

Высокопроизводительная и качественная запрессовка муфты осуществляется на стационарной ковочной машине в заводских условиях.

Гибридная муфта DРН

Гибридная муфта DРН изготовлена из высоколегированной стали с отличными показателями прочности и ковкости. Применяется с использованием стационарной ковочной машины и обжимных щипцов

Типоразмеры гибридной обжимной муфты DPH

Гибридная муфта с перекрытием BPHG

При монтаже каркасных конструкций, муфта BPHG, это самое экономичное решение для случая, когда оба арматурных стержня не могут проворачиваться и даже в случае наличия зазора. Муфта увеличенной длины фиксируется монтажными щипцами и зазор перекрывается без необходимости вращения второго арматурного стержня.

Типоразмеры гибридной обжимной муфты с перекрытием DPHG

Гибридная муфта DTH

Гибридная муфта DТН совмещает преимущества нашей стационарной ротационно-ковочной машины и соединения DT. Муфта DTH сперва заковывается на арматуре при помощи нашей стационарной ротационно-ковочной машины и арматура заворачивается в созданное гнездо. Учитывая что стандартная резьба сделана на другом стержне арматуры, штыревой корц може быть без труда завернут в гнездовой элемент другого прутка, если есть возможность их проворачивать.

1. Гнездовой элемент арматуры (стандартную муфту DSS обковывают на арматуре, время выполнения операции для арматуры 40мм составляет 8 сек.)
2.  Штыревой элемент арматуры (шип) (стандартная резьба) стандартная резьба выполняется на ковочном и резьбонарезном станках

Использование закладных муфт в качестве конструкционных соединений

Закладные втулки или резьбовые вставки как в монолитном, так и в сборном бетоне успешно использовались в течение многих лет, и первоначально они предназначались для крепления легких стальных конструкций и других конструкций к сборным (сборный) бетон, а также для временных распорок и опор. В последние годы репортер отметил тенденцию к использованию закладных муфт в сборных железобетонных элементах для крепления дюбелей и стартовых стержней к монолитному бетону. Резьбовой дюбель или стартовый стержень ввинчивается в залитую втулку внутри сборного железобетона, а затем вокруг резьбового стержня заливают монолитный бетон.

Репортеру известно о нескольких неудачах с этой компоновкой, когда полы подвергались последующему натяжению, а осевое укорачивание пола вытягивало обойму с соответствующим стержнем с резьбой из сборных железобетонных стен. Репортер также видел выход из строя литых наконечников, когда ударные гайковерты использовались с высокопрочными болтами для крепления стальных конструкций и аналогичных элементов к сборным железобетонным элементам.

Резьбовой стержень

Для получения подробных рекомендаций по использованию стержней с резьбой репортер ссылается на документ, опубликованный Австралийским институтом стали в июле 2014 г. : Спецификация стержня с резьбой в конструкционных применениях, где предполагается, что стержень с резьбой не является идеальным элементом конструкции, поскольку разрез нити действуют как надрезы. Арматурные стержни не предназначены для нарезки резьбы и обычно должны иметь достаточный диаметр для достижения полной нарезки резьбы. Это означает, например, что стержень N24 имеет резьбу, соответствующую ферруле M20.

Арматурные стержни не предназначены для нарезки резьбы и обычно должны иметь достаточный диаметр для достижения полной нарезки резьбы.

Австралийские стандарты

Основная предпосылка стандарта AS3600: Бетонные конструкции заключается в том, что в условиях перегрузки арматура должна пластично деформироваться до разрушения бетона. В Стандарте указано следующее: «Стандарт устанавливает минимальные требования к проектированию и строительству бетонных конструкций и элементов, содержащих арматурную сталь или арматуру, или и то, и другое». Пункт 19.3 AS3600 касается конструкции креплений, включая наконечники, и требует, чтобы крепления были рассчитаны на деформацию перед окончательным отказом в случае перегрузки. А пункт 13.1.4 AS3600 требует, чтобы площадь головки анкера была больше или равна 4-кратному поперечному сечению стержня.

Репортер отмечает, что в AS3850.1: Сборные железобетонные элементы , наконечник определяется как элемент для крепления болта с резьбой, а не стержня с резьбой.

Автор доклада рекомендует проектировать литые втулки в соответствии с принципами, изложенными в AS3850.1, Приложение B. Литые втулки можно приобрести у нескольких поставщиков в Австралии вместе с техническими данными об их прочности на растяжение и сдвиг. Для проектировщиков важно убедиться, что залитая обойма соответствует австралийским стандартам, и указать поставщика вместе с подробной информацией, включая длину, отделку для обеспечения долговечности, а также убедиться, что достигнуты достаточные краевые расстояния для обеспечения полной прочности обжимной втулки. достигнуто. Импортные наконечники могут не соответствовать требованиям. Точно так же, поскольку многие контракты требуют, чтобы подрядчики построили конструкцию в соответствии с соответствующим австралийским стандартом, для подрядчиков важно проверить данный проект, чтобы выявить и устранить любое потенциальное несоответствие.

Поскольку многие контракты требуют, чтобы подрядчики построили конструкцию в соответствии с применимым австралийским стандартом, для подрядчиков важно проверить данный проект, чтобы выявить и устранить любые потенциальные несоответствия.

В качестве примера дилеммы, с которой столкнулись проектировщики, если рассматривать арматурный стержень N20 в наконечнике M20 (а стержень должен быть N24, как указано выше), стержень имеет предел прочности при растяжении не менее 500 МПа или около 155 кН при пределе текучести. Тем не менее, обычно используемая муфта M20 имеет предельную нагрузку около 100 кН, и она выйдет из строя перед арматурным стержнем непластичным образом. Соответственно, эта комбинация не соответствует AS3600.

Соединения стальных элементов и других элементов со сборным бетоном

Если соединения крепятся болтами к залитому наконечнику, то должен быть указан болт класса 4.6, а не болт класса 8.8, чтобы болт разрушился под действием пластического растяжения до того, как выйдет из строя наконечник. Другими словами, мощность болта не должна превышать мощность наконечника.

Репортеру известны несколько примеров, когда чрезмерное затягивание с помощью ударных гайковертов приводило к разрушению конуса залитых обойм, и он подчеркивает, что ударные гайковерты нельзя использовать для затягивания болтов. Поставщики наконечников могут предоставить информацию о необходимом крутящем моменте, и необходимо использовать калиброванный динамометрический ключ. Репортер также отмечает, что были проблемы с временным креплением сборных железобетонных элементов, и обращает внимание на предупреждение по технике безопасности, выпущенное WorkSafe Victoria: установка опор на бетон.

Соединения между монолитными бетонными элементами и сборным железобетоном

Когда полностью закрепленные стартовые стержни используются для соединения монолитного бетона и сборного железобетона, при правильном расчете арматура будет эластично деформироваться в ситуации перегрузки. Однако, если используется литая обжимная втулка с резьбовым стержнем, типичный сценарий отказа показан на рис. 1. Там, где нагрузка на соединение минимальна, а соединение только номинальное, может быть удовлетворительным использование литой обжимной втулки. с ввинченным стартовым стержнем, но там, где требуется усиление для прочности конструкции, не следует использовать литые втулки. Типичное соединение без наконечников показано на рис. 2.

Болты для перекрытий, анкерные болты, строительные изделия, арматурная стяжка

пластиковая установочная заглушка катушки

вставка для захвата одинарной катушки

Можно использовать вставку для захвата одиночной катушки для зачистки и обработка сборных железобетонных элементов, таких как люки, хозяйственные постройки.

Безопасная рабочая нагрузка, указанная в этой таблице, приблизительно соответствует коэффициенту безопасности 2:1 для нормального бетона плотностью 2500 фунтов на кв. дюйм.

ПРИМЕЧАНИЕ. Стандартная высота вставки одинарного звукоснимателя 6 дюймов составляет 5-3/4 дюйма, чтобы оставить место для пластиковой заглушки локатора.

Подъемная вставка с одной кромкой

Подъемная вставка с одной кромкой предназначена для подъема за кромку сборного железобетона. бетонные элементы. Пластины должны иметь отступ на 1/2 дюйма от поверхность бетона и достаточное проникновение болтов для достижения грузоподъемность.

Угловая подъемная пластина

Угловая подъемная пластина предназначена для использования в сочетании с вставка с двойным краем или вставки с двойным концом. Всегда используйте разрезные шайбы с винтовыми болтами.

Подъемная пластина для кромки

Подъемная пластина для кромки может использоваться для подъема за кромку, когда панель толщина превышает 6″. Всегда используйте обрезанные шайбы с винтовыми болтами.

пробки для настройки катушки

Заглушки для установки катушки используются для крепления вставки катушки к опалубки, сохраняя при этом резьбу чистой формы бетона во время заливочная операция.

Гайка катушки

Гайки катушки используются для различных применений, от крепления к опалубке..

ВСТАВКИ ОБЖИМНЫЕ

Вкладыш

Вкладыш ферулы изготовлен из цельного пруткового проката 12L14 Холодный тянутая сталь. Вкладыши имеют стандарт Единого национального курса потоки и пленный задний конец. Минимальное зацепление болта диаметр болта плюс 1/8″.

Вставка петли наконечника

Вставка петли наконечника обычно используется для изготовления конструкционных соединения и подвешивать различные механические приспособления. Доступны в обычном и гальваническом исполнении.

SWL основан на отступе 1/2 дюйма от бетонной поверхности. Минимальная прочность бетона 3000 фунтов на квадратный дюйм бетона нормальной массы. структурные соединения и подвешивать различные механические вложения. Доступны в обычном и гальваническом исполнении.

SWL основан на отступе 1/2 дюйма от бетонной поверхности. Минимальная прочность бетона 3000 фунтов на квадратный дюйм бетона нормального веса. Коэффициент запаса прочности приблизительно 3:1

ПРИМЕЧАНИЕ. Не использовать для подъема.

тонкая плита Вставка феррула

Вставка феррула для тонких плит предназначена для использования в тонкостенных бетонные элементы, куда вставки стандартной длины не подходят. Доступны в обычном и гальваническом исполнении.

L-образная вставка для обжимной втулки

Г-образная вставка для обжимной втулки идеально подходит для крепления механических оборудование или соединительные тонкостенные бетонные элементы. Доступно в обычная и с гальваническим покрытием.

Вставка с открытым наконечником

Вставка с открытым наконечником идеально подходит для различных применений сборного железобетона. Вставка изготовлена ​​с резьбой UNC с расширенной спиралью для увеличить площадь поверхности конуса сдвига, тем самым увеличив вставки грузоподъемность.

пластиковая заглушка с резьбой NC

Пластиковая заглушка с резьбой NC имеет отверстие для гвоздя для легкого крепление к опалубке. Пробка навинчивается на отверстие вставка для предотвращения попадания бетона в зону резьбы во время заливка операции.

Стальная резьбовая заглушка NC

Стальная резьбовая заглушка NC аналогична пластиковой вставке, разработанной с отверстием для гвоздя для удобного крепления к опалубке.

пластиковая резьбовая вставка

Конструкция ножки пластиковой резьбовой вставки создает большой сдвиг конус в тонкостенных бетонных элементах.
