Элементы кровли

1. Скат.
2. Конек.
3. Карниз.
4. Торец.
5. Ендова.
6. Снегозадержатели.
7. Примыкание.

Формы скатных кровель

Односкатная

Односкатная крыша — это закрепленная на стенах, имеющих разную высоту, наклонная плоскость. Обычно ее устраивают с небольшим углом наклона. Такие крыши распространены в регионах, где выпадает мало снега. Как правило, скат обращен к наветренной стороне.

Двускатная

Такая форма встречается наиболее часто. Простая форма упрощает возведение стропильной конструкции, монтаж кровельного покрытия, позволяет без особенных сложностей обеспечить вентиляцию подкровельного пространства.

Шатровая

Четырехскатная крыша, опирающаяся на квадратное основание. Углы наклона всех скатов в этом случае одинаковы.

Полувальмовые и вальмовые

Одна из разновидностей четырехскатной, применяющаяся для зданий прямоугольной формы. Углы наклона основных скатов и вальм (полувальм) обычно одинаковые. Это дает возможность оптимальной стыковки рисунка покрытия кровли на хребтах крыши. Если кровля полувальмовая, то часть фронтона строения открывается.

Конусные и купольные

Если здание имеет круговое сечение (храм, планетарий, панорама, башня), то кровля может иметь шарообразную или коническую форму.

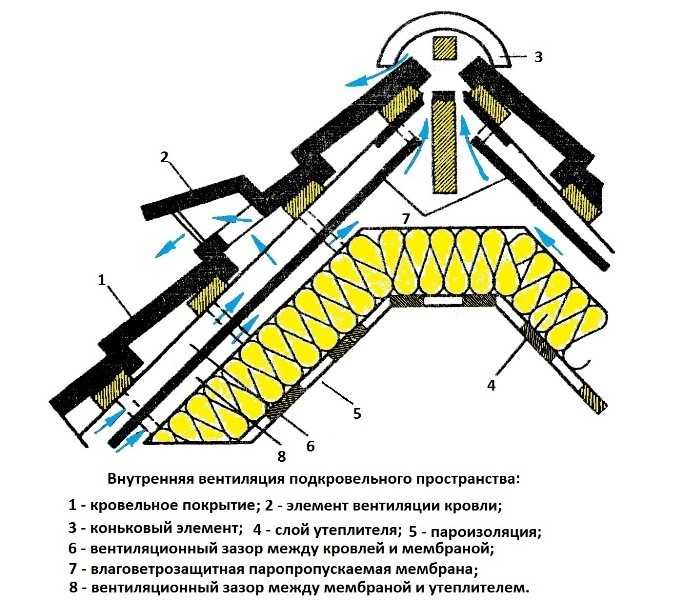

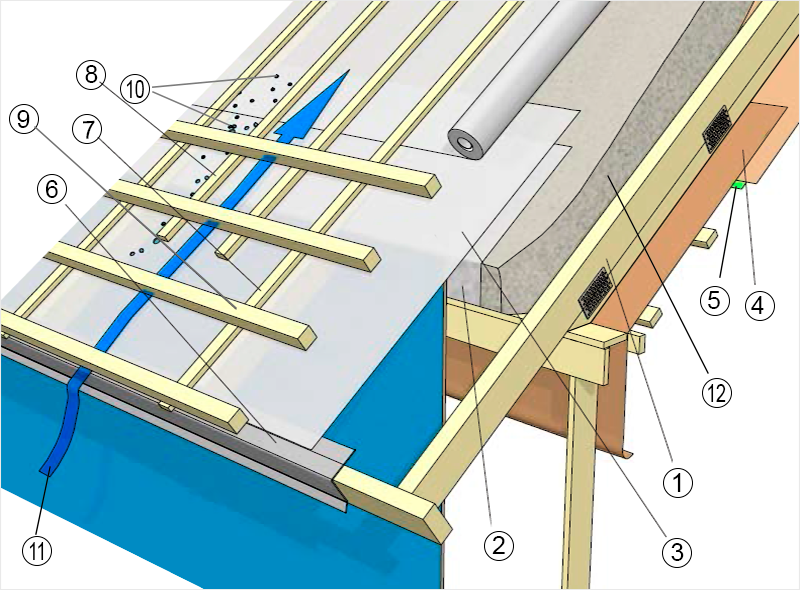

Вентиляция

Недостаточная вентиляция или ее полное отсутствие может привести к преждевременному разрушению несущих конструкций вследствие их чрезмерного увлажнения, гниения или поражения грибком. Образование конденсата в теплоизоляционных материалах снижает эффективность их работы. Свободная циркуляция воздуха, обеспечиваемая правильно устроенной вентиляцией, напротив, продлевает срок эксплуатации несущих конструкций, кровельных материалов, утеплителя и, как следствие, всего здания в целом. Скатные крыши по функциональному предназначению подкровельного пространства разделяют на чердачные и мансардные.

Подогрев

Кровля – наиболее уязвимое место всего строения, т.к. именно на нее приходится основная нагрузка. Особенно опасность подстерегает зимой, когда перемена температурного режима ведет за собой появление наледи на поверхности, к скапливанию снега. Эти факторы несут не только угрозу для кровли здания, но и становятся опасны для человеческой жизни. Чтобы избежать вероятных трагических последствий, используется подогрев.

Чердачные крыши

Чердачным помещением считается неиспользуемое для жилья вентилируемое пространство под скатной крышей. Конструкция кровли не увлажняется, благодаря большому объему помещения и правильно устроенной вентиляции. Воздух чердака смешивается с поступающим снаружи воздухом. Чтобы он проходил через крышу, в области конька обеспечивают беспрепятственный выход воздушных масс, а в районе карнизного свеса организуют интенсивный приток воздуха. Ширина зазора между слоем теплоизоляционного материала и кровельным покрытием должна быть не менее 2-5 см. Суммарное сечение вентиляционных проходов должно составлять от 1/500 до 1/300 от общей площади чердачного помещения. Вентиляцию можно считать достаточной, если в течение одного часа вдоль кровельного покрытия воздух проходит дважды. Температура воздуха в нежилом чердачном помещении должна быть на 5-6 градусов (не более!) выше температуры воздуха на улице.

Примером вентиляционного отверстия наиболее крупных размеров может служить слуховое окно. Оно может иметь практически любую форму — круглую, треугольную, квадратную, прямоугольную, трапециевидную или любую другую. Недостатком слухового окна является попадание пыли, атмосферных осадков внутрь нежилого чердачного помещения.

Мансардные кровли

За последнее время традиционная крыша с крутыми скатами претерпела ряд существенных изменений, благодаря многочисленным строительно-техническим разработкам. Появились современные высокотехнологичные материалы, применение которых позволило использовать находящиеся под крышей помещения в любое время года.

Утепление мансардных помещений производится с помощью паро- гидроизоляционных пленок (мембран) и теплоизоляционных материалов.

• Кровельная система
• Мягкая кровля Деке
• Подкладочные ковры Деке
• Сколько стоит металлочерепица
• Металлочерепица Гранд Лайн
• Натуральная черепица BRAAS
• Черепица LUXARD
• О черепице
• Выбор металлочерепицы
• Монтаж металлочерепицы
• Технология производства мягкой кровли
• Преимущества мягкой кровли Tegola НОРДЛЕНД
• Гибкая кровля Шинглас
• Вентиляция кровли
• Снегозадержатели
• Особенности покрытий металлочерепицы
• Устройство кровель
• Современные кровельные материалы
• Как правильно замерить кровлю
• Стандарты качества гибкой черепицы
• Orima — производитель систем безопасности кровли
• Композитная черепица: характеристики, преимущества, производители
• Монтаж композитной черепицы Люксард
• Вентиляция скатной кровли
• Металлочерепица из проката Северсталь

У вас есть вопросы?

Мы перезвоним через 10 минут

Отправить

или позвоните по номеру +7 (495) 789-96-72

Нажимая кнопку «Отправить», вы автоматически выражаете согласие на обработку своих персональных данных и принимаете условия Пользовательского соглашения.

1. Главная
2. Справочная информация
3. Кровельные материалы
4. Устройство кровель

Устройство кровли — изучаем разные виды конструкции

Дата последнего изменения:

28 декабря 2016

Время на чтение:

11 минут

2654

Обустраивайте крышу добротно. От этого зависит насколько тёплым и уютным будет ваш дом. Стройте её, придерживаясь технологии, с аккуратностью. Существуют популярные способы устройства кровли. Мы их рассмотрим в статье.

В этой статье

• Какой формы выбрать скаты для кровли?
• Важные правила
• Виды популярных крыш
• Пологоскатная
• Скатная
• Односкатная
• Двускатная
• Мансардная
• Вальмовая
• Полувальмовая
• Шатровая
• Многощипцовая
• Купольная
• Кровля, у которой стропила свисают
• Стропила наслонные

Какой формы выбрать скаты для кровли?

Частники чаще всего возводят вальмовую или двускатную кровлю. Для их возведения требуется меньше материалов и обходятся они дешевле, чем другие виды. По правилам форма таких 2-х скатов:

• Для двускатных крыш скаты должны иметь форму ровных прямоугольников;
• Для вальмовой кровли скаты имеют форму треугольника или трапеции (она равнобедренная).

Кажется, что требования исполнять необязательно, но здесь важна суть. Чаще всего материалы для кровли имеют прямоугольную форму. Такие металлочерепичные листы, шифер и иные материалы.

Представим, что скаты не строго прямоугольные, тогда по крыше будут оставаться не закрытые материалом клинья. Для устройства вальмовых выйдет ещё хуже. Когда форма строения неправильная, всегда много отходов полотен на кровлю.

Если лист шифера зарезать пополам, то каждая из половинок отлично впишется, каждая со своей стороны. Такое, возможно, когда скат правильной формы. А если нет, то 2 половинку так не приспособишь. Позже на крыше сделают снегоудерживающий выступ.

Важные правила

1. До начала работ все элементы для оформления, а это ендовы с разжелобками и области где они будут примыкать к стенам, окнам слуховым, требуется оббивать оцинкованными листами. Обрешётку нужно делать сплошной.
2. Придерживаясь 3-го правила, располагайте брус, который ниже других на обрешётке, выше всех досок.
3. 4-е правило гласит, что устройства кровли нужно начинать снизу и планомерно подниматься.
4. Согласно 5-му правилу если кровлю делаете утеплённой, то понадобится обустройство коридоров для циркулирования воздуха.

Хорошее устройство гидроизоляции кровли продлит на годы её эксплуатацию.

Виды популярных крыш

Каких конструкций крыши чаще всего возводят владельцы для своих домов и офисов? Каждый хочет сэкономить на стройматериале и чтобы его дом радовал глаз. Популярны такие виды покрытий жилищ:

• Пологоскатные;
• Скатные;
• Односкатные;
• Двускатные;
• Мансардные;
• Вальмовые;
• Полувальмовые;
• Шатровые;
• Многощипцовые;
• Купольные.

Рассмотрим ближе устройства каждой из крыш.

Пологоскатная

Проще всего сделать пологоскатное устройство кровли. Она плоская и опирается на стены дома. Угол наклона минимальный и бывает не более 2, или 3%. Вода с неё плохо стекает, застаивается и в итоге протекает внутрь. Но мы видим, что многоэтажки с гаражами или какие-то нужные в хозяйстве постройки оборудуют именно такими крышами.

[wpsm_box type=»info» float=»none» text_align=»left»]
Есть и плюсы такого устройства. На плоскости можно возвести бассейн или разбить цветник. Некоторые умудряются организовать закрытый сеткой корт для любителей тенниса или устанавливают тренажёры.[/wpsm_box]

Скатная

Чаще всего скатную форму предпочитают частники. Здесь наклон больше 10%. Вода свободно скатывается во время дождя, как и снег постепенно тает и вода уходит по водосточным трубам. Подобное устройство крыши может быть с чердаком или без. Чердак можно утеплить и обжить или оставить холодным.

Односкатная

Когда покрытие опирается на стены, имеющие разную высоту, устройство кровли получается односкатным. Это лучший вариант для хозяйственных строений. Для строительства можно брать различные материалы и такой вариант привлекает многих. Плохо, что нельзя соорудить чердак.

Двускатная

В деревнях вы заметите, что многие дома стараются накрыть такой кровлей. Два ската опираются на несущие стены. Возводить такую крышу труднее, и это чаще поручают мастерам, чем делают самостоятельно. Прослужит она долго. Здание выдержит сильные порывы ветра, проливной дождь и обильный снегопад.

Мансардная

Мансардная — это подвид двускатной, но скаты у неё ломанные. Эти изломы увеличивают чердак, который превращается в мансардную комнату. Возводить такое устройство крыши быстро. Так, оборудуют дачи с дорогостоящими коттеджами. Для отличной теплоизоляции потолки на мансарде пусть достигают 2,2 м либо выше.

Вальмовая

Рассмотрим устройство четырехскатной крыши. Она имеет 4 ската и называется вальмовой. Два из них треугольные и 2 — в виде равнобедренной трапеции. Треугольные расположены на фронтах — это и есть вальмы. Удерживают конструкцию балки. Здесь нужна 2-я затяжка. На такой крыше не будет задерживаться вода или снег.

Наклон здесь не менее 45°. Мастера дают рекомендации оформлять такие кровли водостоками. Материалы для возведения постройки используются различные. Они могут быть лёгкими или тяжёлыми. Вторые надёжнее. Они способствуют шумоизоляции и стабилизирующим образом воздействуют на весь дом.

Полувальмовая

Скаты при полувальмовой крыше получаются усечённые и треугольные. У них наклон меньший, чем у трапецеидальных. Если в вашем регионе сильные ветра, вашему жилищу подойдёт такая конструкция. Она крепкая и надёжная. Отменно противостоит порывистому ветру с дождём или снегом.

Шатровая

Устройство шатровой крыши оригинальное. Она является подвидом вальмовой. В основе дома здесь прямоугольник или квадрат и вальмы выходят треугольными. Их может быть более двух (например, 4 и больше) — смотря, как задумал архитектор.

Вершина у скатов единственная. Смотрится такая кровля великолепно. Её укладка требует опыта и приобретённого с ним мастерства.

Многощипцовая

Когда возводят здание, у которого будут мансарды и разные пристройки, выбирают многоугольную форму. Соответственно, такой будет и крыша с множеством углов внутри и снаружи.

Этот проект для специалистов. При устройстве шалаша крышу следует повертеть во все стороны в специальной программе, помогающей проектировать. Кровля выйдет оригинальной, привлекающей внимание.

Купольная

Оригинальная конструкция. Здесь стены составляют 1/5 высоты дома, крыша занимает остальное место. Установить её сложно. Это поручают мастерам. При изготовлении используют стеклоизол с рубероидом, красивую черепицу (чаще битумную) и т. д. Шалаша крышу следует накрывать подходящим материалом.

Кровля, у которой стропила свисают

Такие стропила называют висячими. Стропильная часть ноги снизу иногда вылезает за контур стены. Она как будто зависает в воздушном пространстве. Стропу, чтобы не упала, нужно упереть в деревянную балку, которая тянется по периметру через весь дом.

В такой конструкции все элементы покрытия уравновешены. Ведь зимой снег создаёт значительную нагрузку. Ноги стропил сжимаются, но упираются в мауэрлат и брус гасит такое напряжение. При сильном ветре сбоку стропила максимально растянутся, а мауэрлат или балка снизу, сожмётся. Напряжение распределится по всей поверхности и конструкция не пострадает.

Если вы возведёте большой сруб, то для крыши потребуются подпорки, иначе, она может местами прогнуться. Упор должен быть не взатяжку. Строители давно придумали «бабку». В этой системе из стропил существует подвеска и она способна растягиваться. «Бабку» можно считать родоначальницей простых ферм.

Фермы сейчас — это любые конструкции. Их делают как для перекрытия больших зданий, так и мостов. Узлы здесь то сжимаются, то растягиваются. Это придумали не учёные, а практики — плотники.

Стропила наслонные

Наслонными называют такие стропила, которые нагрузку перераспределяют на все узлы крыши. Опирают их на деревянную обвязку, имеющую мауэрлат с подстропильным брусом. Если строение небольшое, такие стропила для него подходящие.

Когда у наслонной системы внутри нет опор, получится перекрыть не такие уж и большие пролёты. Они не будут превышать 6 м. Если сделаны несущие стены, на них можно установить стойки, которые помогут перекрыть дом.

Когда будете строить наслонные стропила, можете воспользоваться ригелем. Он поможет стянуть стропильные ноги. Это позволит увеличить пролёты к 8 м и немного больше. Используете 2 опоры и уже сможете перекрыть пролёт в 16 м.

В домах пролёты небольшие, значит, можно использовать наслонные конструкции. Здесь важен узел крыши — мауэрлат. Он помогает бороться с конденсатом там, где крыша вплотную располагается к стене. Не забудьте защитить мауэрлат изоляцией.

[wpsm_box type=»info» float=»none» text_align=»left»]
Важно. Кроме, мауэрлата требуется изолировать и перекрытия из дерева. Это касается тех, которые соприкасаются с узлами дома из бетона или металла. Рубероид нужно укладывать в 2 слоя. Это практичный и доступный всем по стоимости материал.[/wpsm_box]

Если вы возводите загородный дом, то понимаете, что крыша его верхушка и главное украшение. У коттеджа скаты на крыше часто переплетаются и ими можно любоваться, особенно покрытыми черепицей. До того как начать проектировать крышу, специалист определяется со структурой дома. Для загородного большинство владельцев выбирают скатные кровли или мансардные. Некоторые сооружают плоские, чтобы потом озеленить.
