Технология возведения ленточного фундамента

Строительство любого дома или подсобной постройки начинается с фундамента. В зависимости от того какой его вид выбран, будут предопределяться и максимальный вес конструкции, и ее долговечность. На сегодняшний день чаще всего при самостоятельном возведении загородных домов прибегают к технологии возведения ленточного фундамента.

Связано это с тем, что создание его – достаточно простое дело, которое не требует наличия специальных навыков. Для того чтобы строительство ленточного фундамента прошло легко, следует четко соблюдать технологию его устройства. Все работы можно провести в кратчайшие сроки, что немаловажно при ограниченном количестве свободного времени. Расчет фундамента ленточного типа производить сейчас очень удобно благодаря существованию многочисленных онлайн калькуляторов.

Основные виды

Ленточный фундамент имеет большое разнообразие видов. Однако при загородном строительстве, как правило, используют несколько основных.

• •    ленточно-монолитный – отлично выдерживает повышенные нагрузки и представляет собою единую железобетонную конструкцию. Технология ленточно-монолитного фундамента позволяет создавать очень надежное основание для тяжелых строений. К сожалению, цена его весьма высока, поскольку для его создания требуется большой объем материалов. Для легких каркасных домов возведение такого основания неоправданно;
• •    столбчато-ленточный – является самым распространенным в загородном строительстве. Технология строительства ленточно-столбчатого фундамента позволяет соединить воедино лучшие качества этих двух разновидностей опор;
• •    .ленточно-свайный – применяется для легких построек на ненадежных грунтах. Технология ленточно-свайного фундамента представляет собой установку свай с последующим возведением на них ленточного фундамента.

Разделяется ленточный фундамент и по глубине заложения. По этому признаку его делят на два типа:

• •    мелкозаглубленный ленточный фундамент – предназначен для легких построек, возводимых на качественном грунте, у которого отсутствуют подвижки;
• •    фундамент глубокого заложения – создают для тяжелых построек, опора которых должна быть особо прочной.

Определившись с тем, каким будет фундамент для дома, можно приступать к его возведению.

Подготовительные работы

Технология устройства ленточного фундамента предусматривает не только само его создание, но и этап подготовительных работ. Если им пренебречь, можно ожидать сложностей при строительстве и проблем в процессе эксплуатации.

Для начала участок, на котором будет возведена постройка, размечают при помощи клиньев и веревки. При разметке важно учитывать, что оптимальная ширина фундамента составляет сорок сантиметров.

После завершения разметки проводят осмотр поверхности на неровности и определяют ее максимально низкую точку. Нужно это для того, чтобы, выкапывая траншеи для фундамента, везде выдержать их одинаковую глубину. Дно траншеи на его ровность следует проверять уровнем. Боковые стенки необходимо максимально выровнять. Такие мероприятия важны для полного соблюдения технологии обустройства ленточного фундамента.

Постройка фундамента

Согласно технологии возведение ленточного фундамента можно разделить на два этапа: установка опалубки и арматуры и непосредственно сама заливка фундамента. Правильность проведения этих работ – гарантия надежной основы для дома на долгие годы.

Для того чтобы залить фундамент необходимо создать качественную опалубку. Она должна быть водонепроницаемой, чтобы залитый бетон не пропускал влагу в почву. Самым недорогим и качественным материалом для опалубки является рубероид. Использование его предусмотрено технологией изготовления ленточного фундамента.

Рубероид закрепляют на стенках и дне траншеи при помощи гвоздей для шифера. Над поверхностью земли делают из обрезной доски опалубку, минимальная высота которой должна быть не менее тридцати сантиметров. Доски надо плотно подогнать друг к другу, чтобы через щели не вытекал залитый бетон.

После того как опалубка готова, начинают установку арматуры.

Имеет свою технологию и заливка ленточного фундамента. Соблюдение ее очень важно, так как без этого прочности основания добиться невозможно. Подготовленный бетон заливают не сразу, а слоями от десяти до двадцати сантиметров. Каждый слой для удаления воздушных полостей немного трамбуют и протыкают в нескольких местах прутом. Таким способом заливают фундамент до верха опалубки. Верхний слой максимально выравнивают при помощи мастерка. Далее его прикрывают пленкой и оставляют сохнуть (примерно на месяц). Первые дни фундамент, чтобы обеспечить ему большую прочность, обильно поливают водой.

Мелкозаглубленный ленточный фундамент имеет очень схожую технологию возведения. Однако строительство его допустимо только на качественном грунте и при малом весе постройки. Для того чтобы увидеть технологию возведения ленточного фундамента стоит обратиться к видео материалам.

При расчете количества необходимых для ленточного фундамента материалов следует воспользоваться онлайн калькулятором, позволяющим практически точно определить их объемы.

Устройство ленточного фундамента — полезные советы от Мосинструменты.ру


Ленточный фундамент — это тип фундамента который устраивается под основными несущими стенами дома. Ширина такого фундамента как правило шире планируемой стены под которой будет размещаться на 10 сантиметров с каждой стороны.

Если толщина стены будет составлять 25 сантиметров, то ширина фундамента под ней составит 45 сантиметров. Запас ширины делается для больше прочности и надежности конструкции.

Рассмотрим типы ленточных фундаментов.

Ленточный фундамент низкого погружения — от поверхности фундамента до его низа имеет, как правило, высоту в 50 — 70 сантиметров. Такие фундаменты используются на песчаных и супесчаных грунтах, характеризующихся низкой подвижностью.

Рис 1. Ленточный фундамент низкого погружения

Распространённость данного типа фундамента обусловлена его относительно невысокой стоимостью и приемлемыми техническими характеристиками.

Ленточный фундамент глубокого погружения — от поверхности фундамента до его низа имеет высоту порядка двух метров. Низ такого фундамента располагается ниже глубины промерзания грунта на 15 — 20 сантиметров.

Рис 2. Ленточный фундамент глубокого погружения

Такой тип фундамента используется на глинистых , суглинистых и торфяных грунтах, характеризующихся высокой подвижностью. Ленточный фундамент глубокого погружения намного более надежный чем ленточный фундамент низкого погружения, однако стоимость затрат и материалов на изготовление такого типа фундамента в три раза больше.

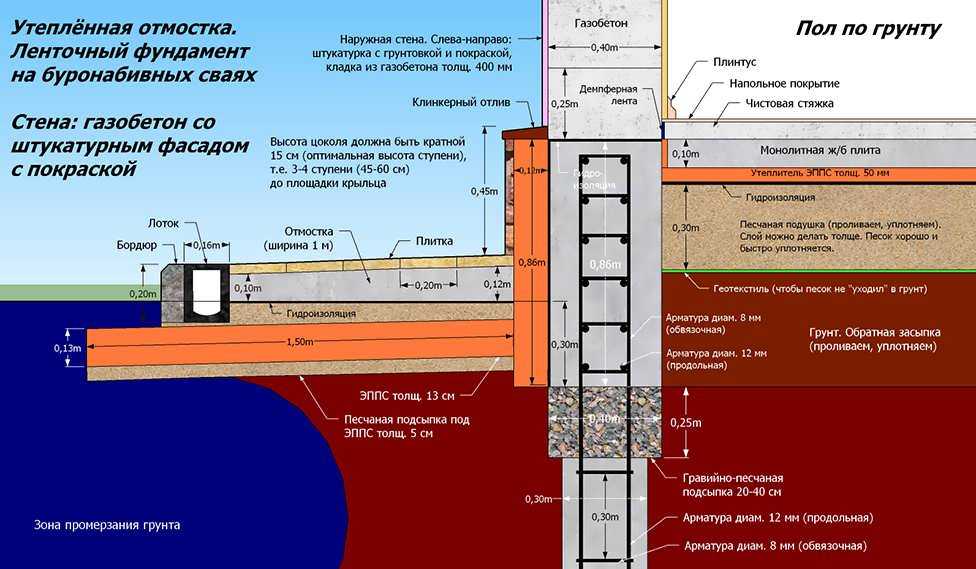

Ленточно — свайный фундамент

Рис 3. Ленточно — свайный фундамент

В Санкт-Петербурге и ленинградской области глубина промерзания составляет один метр семьдесят пять сантиметров. Бурение производится с помощью бензобура или ручного бура. В получившиеся скважины вставляются фермы собранные из арматуры и вязальной проволоки.

Высота этих ферм из арматуры выше глубины скважины на 40 сантиметров. Далее производится заливка бетоном скважин с размещенными в них фермами. Затем отсыпается основание под бетон ленточного фундамента. Отсыпка составляет 10 сантиметров трамбованного песка и 10 — 15 сантиметров трамбованного щебеня. Из слоя щебня высовываются верхние части ферм из арматуры.

На арматуру ферм вяжется армирование ленточного фундамента, тем самым ленточный и свайный фундаменты связываются в жесткую единую конструкцию. Далее устанавливается опалубка ленточного фундамента. Сделанная опалубка тщательно раскрепляется с помощью подпорок размещенных через каждые 0,5 метра. Раскрепляются как внутренние, так и наружные стенки фундамента. Далее производится заливка бетона. Лучше использовать бетон, изготовленный на заводе и привезённый на объект с помощью миксера.

Если нет возможности организовать подъездные пути для миксера к фундаменту или объем заливаемого фундамента небольшой, то можно изготовить бетон на объекте с помощью бетономешалки.

Устройство ленточного фундамента.

Рассмотрим этапы создания ленточного фундамента:
Первым этапом является вырывание котлована под ленточный фундамент. Глубина котлована включает в себя подземную часть ленточного фундамента и подушку из песка и щебня. Основание вырытого котлована выравнивается и трамбуется с помощью виброплиты или виброноги.

Рис 4. Устройство ленточного фундамента.

Далее отсыпается слой песка толщиной в 10 — 15 сантиметров. Слой песка трамбуется с помощью виброплиты. На утрамбованный песок стелется геотекстиль, края геотекстиля загибаются по стенкам котлована на высоту слоя щебня. Производится отсыпка слоя щебня толщиной 15 сантиметров. Щебень трамбуется с помощью виброплиты.


Следующим этапом создается опалубка под ленточный фундамент. Стенки опалубки тщательно раскрепляются с помощью подпорок через каждые пол метра. Щиты для опалубки сбиваются из специальных фанерных щитов для заливки бетона или из доски пятёрки (толщина доски 5 сантиметров). Сделанные щиты должны быть крепкими и жесткими конструкциями, а распорки надежными для того чтобы выдержать давление массы бетона.

После создания опалубки производится армирование будущего ленточного фундамента. Диаметр арматуры используемой для армирования должен быть от 12 миллиметров и более. Чем мощнее фундамент и большую нагрузку он будет нести, тем больше диаметр арматуры. Арматура связываться друг с другом с помощью вязальной проволоки. Частота армирования — расстояние между соседними арматурами обычно составляет 30 сантиметров. Армирование не должно доходить до внешних стенок ленточного фундамента на 3 — 5 сантиметров.

Заливка бетона ленточного фундамента производство с помощью заказанного миксера. Заводской бетон более надежный, а заливка произведенная за один раз без разрыва времени лучше схватывается и приобретает большую прочность.

Залитому бетону дается отстояться минимум двое суток для набора прочности (за двое суток бетон набирает порядка семидесяти процентов своей прочности, остальные 30 процентов он набирает в течение месяца). Далее можно аккуратно снимать опалубку.
Вышеописанным способом можно создавать ленточный фундамент низкого погружения.

Ленточный фундамент глубокого погружения создается похожим образом, но с корректировкой на глубину котлована, высоту и объем заливки бетона, а также сложность подобраться в низ котлована для трамбовки слоев песка, щебня и установку опалубки.

Проектирование и строительство фундамента резервуара для хранения

Фундамент – часть конструкции, которая передает нагрузку веса установки на грунт основания и распределяет нагрузку на такой участок основания, что позволяет давлению основания фундамента не превышать расчетных уровней . В проекте могут быть предусмотрены разные виды фундамента: сплошные плиты (плиты) под всю конструкцию, ленточный фундамент — только под стены, столбчатый фундамент в виде отдельных несущих конструкций. Выбор типа фундамента зависит от сопротивления грунта сжатию, его пучинистых свойств при сезонном промерзании, глубины его залегания, планируемой формы сооружения, а также от параметров весовой нагрузки и схемы ее передачи на грунт основания.

При устройстве фундамента резервуара следует предусматривать выполнение специальных мероприятий, обеспечивающих отвод грунтовых вод и атмосферных осадков из-под днища резервуара.

Все работы по устройству фундамента должны быть выполнены до начала его монтажа. Планируемую дорожку по периметру подвала (мощение), фундамент шахтной лестницы, опоры для трубопроводов рекомендуется устанавливать после сборки металлокаркаса резервуара.

В современной практике строительства существует большое разнообразие типов фундаментов резервуаров. Выбор наиболее эффективного типа зависит от грузоподъемности и инженерно-геологических условий. Использование фундаментов на естественном основании, частично или полностью без свай под днищем резервуара представляется наиболее предпочтительным из-за дешевизны.

Балочный (стеновой) фундамент часто применяется в сочетании с цокольным слоем. Грунтовое основание (как с железобетонным кольцом под стенкой резервуара, так и без него) может быть использовано в качестве фундамента резервуара… Для резервуаров емкостью более 2000 м³ под стенку резервуара устанавливается железобетонное кольцо основания. Ширина кольца должна быть не менее 0,8 м для резервуаров вместимостью менее 3000 м³ и не менее 1,0 м для резервуаров вместимостью более 3000 м³. Толщина кольца ни в коем случае не должна быть менее 0,3 м .

Как показывает практика, такая конструкция фундамента обеспечивает устойчивость только слоя залегания, при этом не увеличивая жесткость примыкания стенки резервуара к его днищу. Эта конструкция также не влияет на неравномерность осадки основания резервуара.

При определенных условиях также эффективен фундамент в виде круглой стены. Он прорезает верхние слои грунта подвала и может передавать нагрузку нижележащим плотным слоям.

Требования стандартов требуют установки фундаментных колец для всех резервуаров независимо от грузоподъемности, устанавливаемых в районах с расчетной сейсмической активностью равной и превышающей 7 баллов по шкале Рихтера. Ширина должна быть не менее 1,5 м, кольцо толщина подразумевается не менее 0,4 м.

Фундаментное кольцо рассчитано на сочетание основных напряжений (нагрузок). Для строительных площадок в сейсмических районах (7 баллов и выше по шкале Рихтера) также учитывается специфическое сочетание напряжений.

Также практикуется использование кругового фундамента из гравия или щебня вместе с подсыпным слоем; а также железобетонный кольцевой фундамент, расположенный непосредственно под стенкой резервуара, а также фундамент в виде железобетонной подпорной стенки, расположенный в наружном пространстве резервуара. При устройстве кольца в виде подпорной стенки засыпка курс делается из песчано-гравийной смеси или гравия.

Фундамент железобетонный обычно выполняют из монолитного железобетона прямоугольного сечения. Иногда фундамент делают на природном основании с каменным кольцом под стеной. Такой фундамент эффективен при предполагаемой просадке не более 15 см. В этом его главная особенность: непосредственно под стеной вместо песка используется щебень для устройства щебеночной или гравийной насыпи высотой не менее 60 см с шириной по верху 1-2 м. Щебень укладывается слоями по 20 см каждый. , основательно испорчен. Непосредственно под днищем по всей его площади устраивают слой щебня, не менее 10 см. Дренажные трубы около 9см в диаметре устанавливаются дополнительно.

Для широких резервуаров могут применяться следующие конструктивные схемы: под днищем устраивают слой песчаной подсыпки, а под стенку устраивают железобетонный или щебеночный кольцевой фундамент в зависимости от грунтовых условий.

Подстенный слой подсыпки с наружной стороны фундамента уложен с небольшим уклоном 1:5, который в нижней части опирается на подпорную стенку. Обваловка оборудована дренажными трубами и защищена асфальтовым покрытием ).Между подошвой и железобетонной поверхностью кольцевого фундамента имеется демпфирующий слой асфальта толщиной не менее 20 см.

Постоянно разрабатываются дополнительные меры по усилению фундамента для повышения безопасности больших резервуаров.

Песчано-гравийная подушка засыпается смесью песка, щебня, битумной эмульсии и цемента, спрессованной вальцовкой. Полученная поверхность снимает часть амортизирующей нагрузки, передавая ее на железобетонное кольцо.

Фундамент также может быть выполнен в виде железобетонных плит. В этих случаях резервуар стоит на железобетонной плите, установленной либо на поверхности фундамента, либо ниже планировочной отметки. Железобетонная стена по периметру плиты заземляется ниже ее фундамента и служит для уменьшения бокового смещения грунта.

3.2. Свайные фундаменты резервуаров

3.2.1. Традиционный подход к устройству свайных фундаментов

Этот тип фундамента довольно часто используется на объектах с мягким грунтом .  Опыт строительства в промышленном и гражданском строительстве показывает, что в большинстве случаев сваи позволяют достичь приемлемого уровня просадки конструкции. Однако практика свайного фундамента в резервуаростроении показывает, что не всегда он помогает получить желаемый результат. Вместе с тем, такой тип фундамента достаточно затратен по деньгам, а уровень капитальных затрат практически равен стоимости самого металлокаркаса.

Неоднократно фиксировалось, что резервуары на свайном фундаменте в ходе гидроиспытаний показали большую, чем планировалось, осадку, составляющую половину уровня осадки, предусмотренной за весь срок эксплуатации резервуара.

Неэффективное использование свайного фундамента при строительстве резервуаров можно объяснить тем, что при больших резервуарах сваи обычной длиной 0,25 диаметра резервуара и менее располагаются в зоне максимального вертикального напряжения у резервуара подвал. Поэтому снижение напряжения за счет углубления фундамента не оказывает существенного влияния на просадку такого фундамента.

Применение свайных фундаментов может быть даже опасным при наличии слоев повышенной сжимаемости на большой глубине в основании резервуара. Выявить такие слои не всегда удается из-за технических сложностей, связанных с пробивкой и отбором проб грунта на больших глубинах.

Специалисты склонны считать, что свайный фундамент с монолитным ростверком представляет собой достаточно жесткую конструкцию. Имеются отдельные результаты исследований просадки резервуаров со свайным фундаментом, убедительно опровергающие эту точку зрения.

3.2.2. Фундаменты со сваями под все днище и с железобетонным ростверком

В результате многолетнего опыта строительства резервуаров на мягких водонасыщенных грунтах существует несколько эффективных мероприятий по подготовке основания. Основной целью этих мероприятий является уплотнение мягкого грунта перед началом строительных работ, что направлено на улучшение физико-механических характеристик грунта.

Предполагается, что это достигается применением призматических забивных свай различной длины и сечения в сочетании с ростверком и плитами. Сваи, как правило, устанавливаются под все днище в виде сплошного свайного поля, каждая свая находится на расстоянии 1 м от другой.

Применяются также фундаменты со сваями под все днище и с промежуточной подсыпкой. Здесь поверх свай насыпается слой щебня или сыпучего материала, который служит вместо железобетонного покрытия.

3.2.3 Кольцевой свайный фундамент

Это эффективное решение для участков с мягким грунтом.

Фундамент кольцевой монолитный железобетонный воспринимает нагрузку стенки резервуара и передает ее на плотный малосжимаемый грунт по одной из следующих схем:

• Подушка из щебня,
• Матрас на бетонном основании
• Монолитный железобетонный ростверк,
• Два ряда плотно закрепленных свай.

Данная конструкция позволяет уменьшить неравномерность просадки фундамента под стенку резервуара.

3.2.4. Кольцевой свайный фундамент со сдвигом (смещением):

Используется как усовершенствованный вариант кольцевого свайного фундамента.

Смещение монолитного железобетонного кольца и кольцевого свайного фундамента относительно стенки резервуара считается одним из решений проблемы осадки резервуара. Скорость смещения определяется в зависимости от местных особенностей грунтового основания, строительной нагрузки и количества рядов свай в ростверке.

Это может привести к значительному уменьшению неравномерности осадки по периметру резервуара и всей конструкции в течение срока эксплуатации.

При устройстве данного типа фундамента планируют грунтовое основание, устанавливают сваи в намеченной точке, их расположение определяют в зависимости от местных особенностей грунтового основания, нагрузки на конструкцию и количества рядов свай в ростверк. Монолитный железобетонный кольцевой ростверк устанавливается на оголовки свай, после чего устраивается щебеночная подсыпка, на которую укладывается монолитное железобетонное кольцо. Планируется и устраивается песчаная подушка под днищем резервуара, затем монтируются металлические каркасы резервуара.

3.3. КОНСТРУКЦИЯ ФУНДАМЕНТА НЕФТЕХРАНИЛИЩА ДЛЯ СЛОЖНЫХ ГЕОЛОГИЧЕСКИХ УСЛОВИЙ:

3.3.1. Фундамент железобетонный ленточный армированный

Жесткость кольцевого фундамента целесообразно учитывать при мощном мягком грунте, чтобы избежать достаточной неравномерности осадки естественного основания. В этой ситуации возможно применение массивного ленточного железобетонного фундамента под стенкой резервуара, что придает дополнительную жесткость конструкции по ее периметру.

Высота фундамента определяется из расчета основания фундамента ниже уровня сезонного промерзания грунта.

Для уменьшения высоты фундамента и передачи нагрузки от резервуара на фундамент целесообразно устроить подушку из щебня. Поскольку нагрузка в этом случае невелика, площадь поперечного сечения фундамента может быть относительно небольшой. Борта фундамента покрыты неморозостойким пучинистым материалом.

При достаточной неравномерности осадки по периметру такой фундамент дает возможность выровнять край резервуара. Для этого можно устроить в щебневой подушке выгребную яму (яму), предназначенную для размещения подъемного устройства (например, съемника обсадной колонны или домкрата), опирающегося на железобетонный фундамент. После того, как край резервуара поднят до необходимого уровня, подтягивающее устройство снимается, а приемная яма снова заполняется.

Применение сборных железобетонных элементов позволяет уменьшить количество мокрых процессов при выполнении работ и повысить трудоемкость начальных строительных работ («нулевой» цикл).

3.3.2. Железобетонное кольцо по внешнему контуру стены

При наполнении резервуаров большого объема возникает стыковочный момент в месте примыкания стенки к днищу. Этот суставной момент имеет достаточную величину и влияет на деформационно-деформированное состояние днища и его основания. Для уменьшения крутящего момента (крутящего момента) и повышения жесткости стыка «стенка-дно» предлагается использовать железобетонное кольцо, расположенное по внешнему контуру стенки резервуара вместе с металлическими кольцами жесткости в виде уголка. брекеты (см. рис. 6).  Количество их определяется путем построения или расчета, что зависит от грузоподъемности резервуара.

3.4. КОНСТРУКЦИЯ ФУНДАМЕНТА СВАЙНОГО РЕЗЕРВУАРА ДЛЯ СЕЙСМИЧЕСКИХ РАЙОНОВ

Свайные фундаменты в сейсмических районах применяются так же, как и в районах, не проявляющих сейсмической активности. Необходимо выполнение требований СП 50-102-3003 «Проектирование и устройство свайных фундаментов», в частности – части 12 «Особенности проектирования свайных фундаментов в сейсмических районах» и приложения Д «Расчет свай для комбинированных воздействие вертикальных и горизонтальных сил и моментов».

Нижние концы свай должны опираться на скальные грунты, крупнообломочные грунты, песчаные грунты высокой и средней плотности, твердые и плотные грунты, малопластичные глинистые грунты. Не допускается размещение нижних кромок свай в сейсмических районах на рыхлых водонасыщенных песках, пластичных глинах, грунтах высокой пластичности и сыпучей консистенции.

Опирание свай на наклонные полки из крепких и псефитовых пород допускается только в том случае, если сейсмостойкость грунта обеспечивается не свайным основанием и при отсутствии возможности проскальзывания нижних кромок свай.

Допускается установка свай на водонасыщенный песок высокой и средней плотности. Их несущую способность при этом следует определять по результатам натурных испытаний свай на моделируемое сейсмическое воздействие. Сваи в сейсмоопасных районах должны быть заглублены в грунт не менее чем на 4 м, за исключением случаев, когда они опираются на крепкий скальный грунт.

Сваи монолитные в сейсмических районах следует устраивать в связном грунте малой влажности с диаметром свай не менее 40 см. Отношение их длины к диаметру не должно превышать 25. При изготовлении свай необходим строгий контроль качества.

В исключительных случаях допускается срезка слоев водонасыщенного грунта съемными обсадными трубами (приводными трубами) и глинистым раствором. В структурно-неустойчивых грунтах монолитные сваи могут применяться только с оставленными в грунте обсадными трубами. Армирование монолитных свай обязательно, коэффициент армирования принимается не менее 0,05.

Расчет свайного фундамента на сейсмическое воздействие производится при экстремальных состояниях первой группы. Обычно включает:

• Определение несущей способности сваи на вертикальную нагрузку;
• Испытание свай на стойкость металла к совместному действию расчетной нормальной силы прогибающего момента и перерезывающей силы;
• Проверка стойкости свай к ограничению давления, передаваемого на грунт боковыми гранями свай.

При проверке устойчивости грунта вокруг сваи расчетный угол сопротивления сдвигу принимают уменьшенным на следующие нормы:

• 2° на сейсмоактивность 7 баллов,
• 4° на сейсмоактивность 8 баллов,
• 7° на сейсмоактивность 9 баллов.

Для фундаментов с высоким свайным ростверком расчетные нормы сейсмических усилий следует определять, как для зданий с гибкой нижней частью. Динамический коэффициент следует увеличивать в 1,5 раза в случаях, когда период собственных колебаний основного тона равен 0,4 и более .

При наличии приемлемого технико-экономического обоснования возможно применение свайных фундаментов с промежуточной подушкой из сыпучих материалов – щебня, гравия, крупнозернистого песка. Практически исключена возможность передачи горизонтальной нагрузки от вибрирующей конструкции на сваю. Поэтому расчеты на горизонтальную сейсмическую нагрузку не производятся, а конструкция свай принимается такой же, как и в несейсмических районах.

Фундаментный блок, устанавливаемый на промежуточную подушку, проектируется как ростверк рядового свайного фундамента в соответствии с нормами проектирования бетонных и железобетонных конструкций.

Установка оголовков железобетонных свай может способствовать увеличению площади контакта.

Свайные фундаменты с промежуточной подушкой, применяемые в сейсмических районах, должны удовлетворять требованиям расчетов по деформациям. Толщина промежуточной подушки над головками свай зависит от расчетной нагрузки и составляет 40-60 см.

При расчетах свайных фундаментов на просадочных грунтах следует учитывать характеристики влажного грунта на случай возможного повышения уровня грунтовых вод.

Применение настила и распределения давления на грунт

1. Введение

Размер и вес здания, а также характер грунтовой структуры, на которой оно построено, играют решающую роль при проектировании фундамента. Распределение давления на почву должно быть решено для обеспечения прочной конструкции. Распорный фундамент является важнейшим конструктивным элементом, обеспечивающим прочность фундамента здания.

2. Определение фундаментов

Фундамент – это конструктивный элемент, передающий вес здания на грунт с помощью колонн, стен и боковых нагрузок от подпорных конструкций. В нашем обзорном курсе экзамена PE Civil обсуждаются фундаменты и их физические характеристики для инженеров, готовящихся к экзамену PE Civil.

3. Значение фундаментов на фундаменте

1. Фундамент на фундаменте имеет более широкую нижнюю часть по сравнению с несущим фундаментом; более широкое дно «распределяет» вес конструкции по большей площади для большей устойчивости.
2. В то время как традиционные точечные фундаменты имеют только одну точку контакта с фундаментом, распорные фундаменты обеспечивают непрерывную поддержку по всей планировке здания.
3. Распорные фундаменты используются для поддержки фундамента или набора опор под зданием.
4. Для дополнительной поддержки фундаменты изготавливаются из бетона и армируются сталью. Поскольку распорный фундамент переносит вес здания на большую площадь, у раскладного фундамента меньше риск отказа по сравнению с точечным нижним колонтитулом.
5. Распорный фундамент продлевает срок службы здания за счет сведения к минимуму структурных повреждений. Фундаменты должны быть рассчитаны на то, чтобы выдерживать нагрузки колонны и безопасно передавать их на грунт.
6. Широкие фундаменты могут быть круглыми, квадратными или прямоугольными.
7. Распространение фундаментов в жилищном строительстве.

4. Режим распределения давления на грунт в распределенном фундаменте

Нагрузки от колонн действуют в центре фундамента, создавая однородную поверхность почвы под фундаментом. Распределение давления зависит от состава грунта и степени гибкости основания.

5. Типы широких фундаментов:

(i) Изолированный фундамент

Когда колонны расположены далеко друг от друга, для поддержки отдельных колонн используются изолированные фундаменты.
