Обсыпка скважины: Чем обсыпать трубу скважины после бурения: чем засыпать ствол скважины?

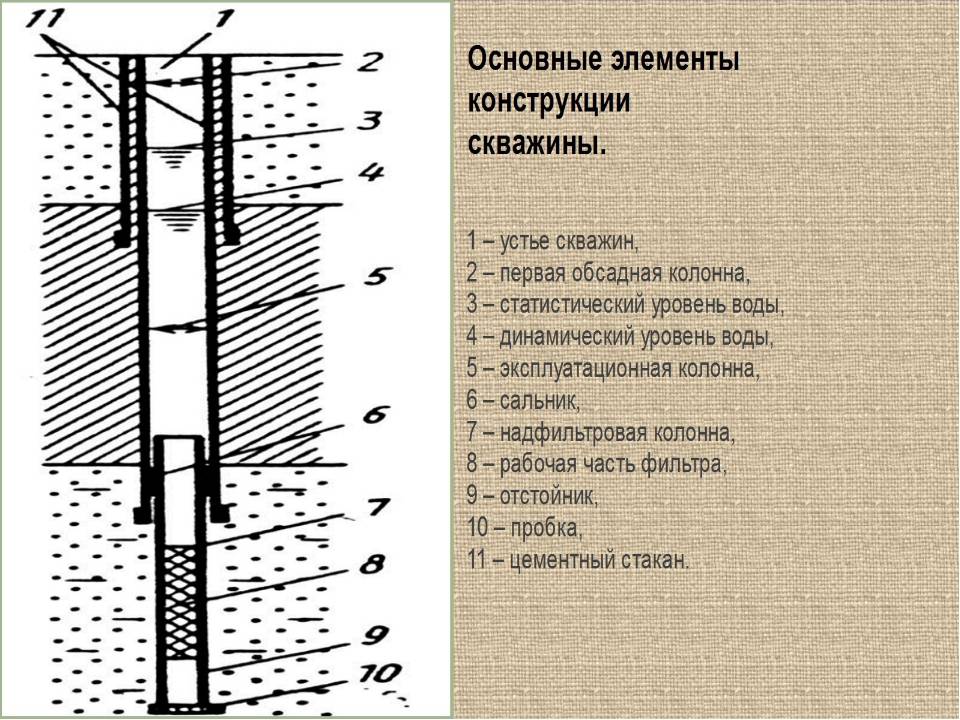

Технология спуска обсадных колонн и цементирования за — трубного пространства при сооружении скважин с обратной промывкой такая же, как и при обычном бурении с прямой промывкой. Условия проведения цементирования облегчаются тем, что в большинстве скважин отсутствует глинистый раствор и этот процесс можно начинать сразу после спуска колонн ‘без предварительной промывки затрубного пространства. Поскольку в процессе бурения интервалы залегания водоносных горизонтов и состав слагающих их пород определяют с большой точностью по визуальному анализу проб пульпы, непрерывно поступающей с забоя, необходимость в проведении каротажных работ отпадает, поэтому сразу же после подъема буровой колонны начинают спуск эксплуатационно-фильтровой колонны. Из-за значительной разницы в диаметрах стволов скважин и эксплуатационных фильтровых колонн для строгой центровки фильтров над и под ними устанавливают центраторы, которые обеспечивают равные зазоры между фильтрами и стволом скважины и равномерное распределение засыпаемого затем гравия. В течение всего времени спуска эксплуатационно-фильтровой колонны и засыпки гравия к скважине следует подавать воду для удержания уровня жидкости в ней у поверхности с целью преотвращения обвалов стенок. Как уже отмечалось, при сооружении скважин с обратной промывкой можно создавать гравийно-обсыпные фильтры практически с любой толщиной обсыпки. Наличие значительных зазоров между стенками скважин И фильтрово-эксплуатационной колонной и заполнение этого зазора водой создают благоприятные условия для транспортировки гравийной обсыпки в больших объемах вследствие гравитационного осаждения без угрозы зависания. При подсчете требуемого количества гравия следует принимать коэффициенты, учитывающие увеличение диаметра скважин, и на растекание и усадку гравия. После окончания засыпки расчетного количества гравия в скважину спускают эрлифтные трубы (можно успешно использовать буровой инструмент) для проведения пробной откачки. Благодаря наличию гравийно-обсыпных фильтров с большим слоем гравия осветление воды при пробной откачке происходит, как правило (даже в водоносных песках, представленных тонкозернистыми песками), в течение 30—50 мин. Высокие скорости сооружения скважин методом обратной промывки требуют особого внимания к организации и подготовке работ. Только тщательно продуманная подготовка позволяет обеспечить непрерывность проведения всех этапов сооружения скважин от начала забуривания до спуска фильтров и засыпки гравия и может гарантировать безаварийность бурения скважин этим методом. Состав буровой бригады должен обеспечивать круглосуточное ведение работ, без перерывов. До начала бурения на буровую должны быть завезены необходимое оборудование и материалы, включая требуемое количество гравия, который должен находиться в непосредственной близости от устья скважины для удобного сбрасывания его в затрубное пространство. Большое значение имеет рациональное расположение оборудования и материалов, необходимых в процессе бурения, с целью сокращения непроизводительных затрат времени и облегчения трудоемких спуско-подъемных операций с тяжелым буровым, инструментом. При определении размеров приемной емкости-отстойника следует учитывать предполагаемый расход воды и источник доставки, воды на буровую. Если воду можно доставлять на буровую в количествах, больших, чем предполагаемый расход, то приемная емкость может быть минимальной, но не менее 1,5 объема буримой скважины. При ограничениях с доставкой воды следует накапливать объем воды в емкости. При этом следует исходить из необходимости получения максимального рабочего объема жидкости,. В соответствии с количеством подаваемой воды следует предусматривать и диаметр водопровода от места забора воды до амбара. В отдельных случаях при небольших поглощениях можно ориентироваться на подвоз воды автоводовозами. |

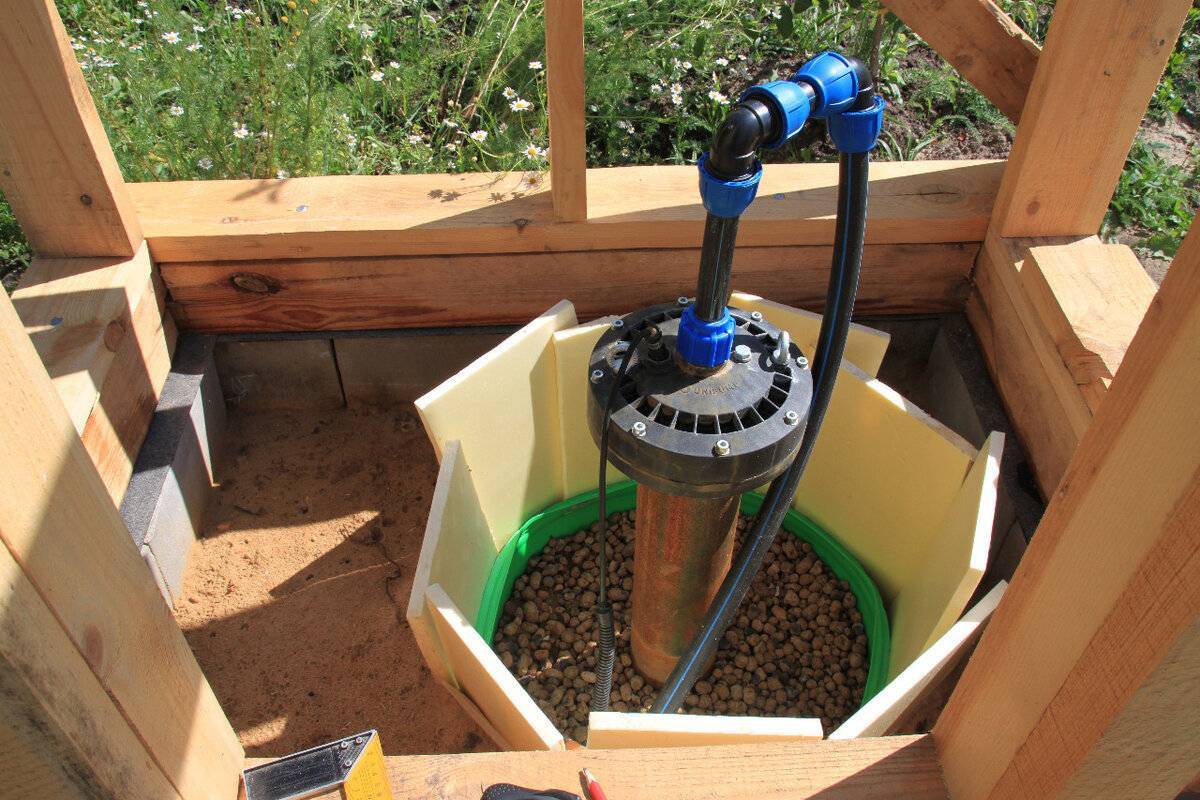

Поэтому засыпка нижней части скважины должна производиться песчано-гравийной смесью крупной фракции, не менее, чем в 4 раза превышающей фракции естественного слоя.
Размещение гравийной обсыпки между фильтром и стенкой скважины в большинстве случаев затрудняет получение максимального показателя дебита скважины, так как в процессе свабирования (один из способов освоения скважин о котором мы поговорим в одной из наших следующих статей) становится невозможным удаление из пласта мелких частиц через обсыпку.

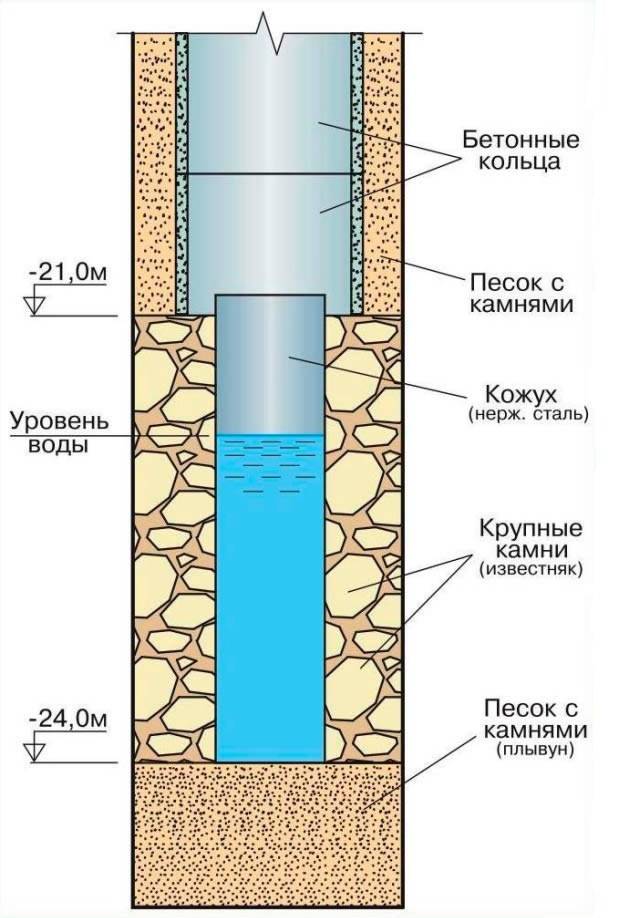

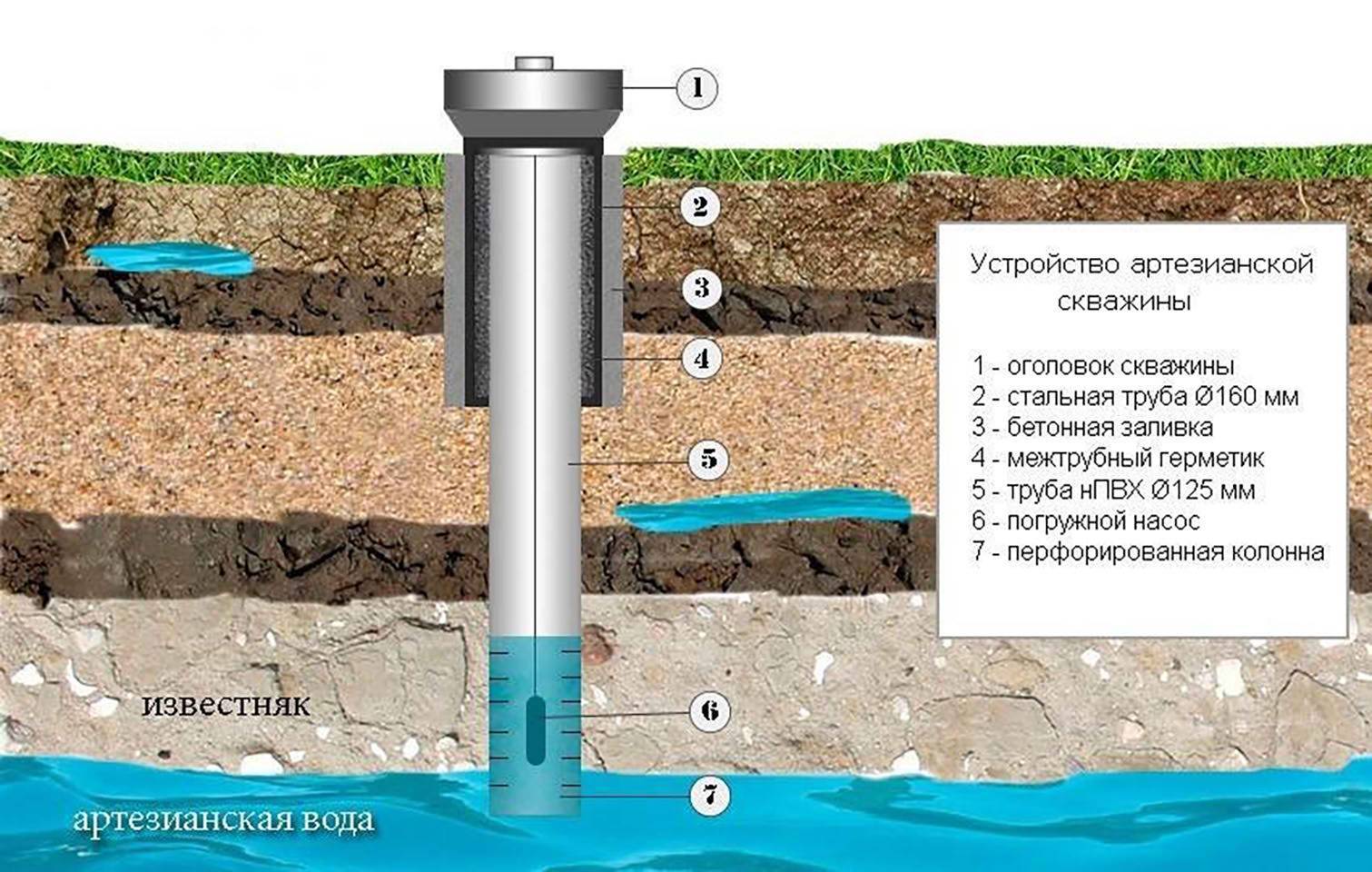

Если мы говорим о скважине, пробуренной в твёрдой породе, то можно прибегнуть к цементированию кондуктора, что приведёт к созданию в скважине естественного фильтра благодаря санитарной перемычке между поверхностью и кондуктором.
Но практика показывает, что создать обсыпку по небольшому кольцевому пространству довольно трудно. По известному правилу под обсыпку из гравия отводится до 100 мм диаметра скважины, что делает необходимым увеличение кольцевого пространства между стенкой скважины и фильтром до 200 мм. Такой расклад вполне применим для небольших по глубине скважин, оборудованных обсадной колонной из НПВХ. В данной ситуации лопастные центраторы и другие подручные средства в виде пластмассовых каналов или низконапорных труб, которые должны быть равномерно размещены вокруг скважинного фильтра, помогают выполнить отцентровку фильтра в стволе. Заметим, что обсадная колонна из НПВХ отличается от стальной большей гибкостью, а потому достаточно легко гнётся в стволе и обеспечивает необходимое пространство для обсыпки из гравия.
Необходимо сказать, что для организации обсыпки иногда требуется больше гравия, чем при изначальном подсчёте. Обсыпочный материал медленно подаётся в специальную воронку, куда также постоянно добавляется вода без примесей: эта субстанция хорошо перемещается через трубу с диаметром 25-30 мм, что позволяет контролировать подачу и предотвратить образование пробки между стенкой скважины и обсадной колонной.
Рекомендуются гравийные обсыпки толщиной 150—300 мм.
Однако в любом случае, выполнялись работы при помощи специального оборудования или практически вручную, по их окончанию нужно будет решать проблему, как раскачать скважину. А вот эти действия каждый владелец сооружения сможет выполнить самостоятельно.

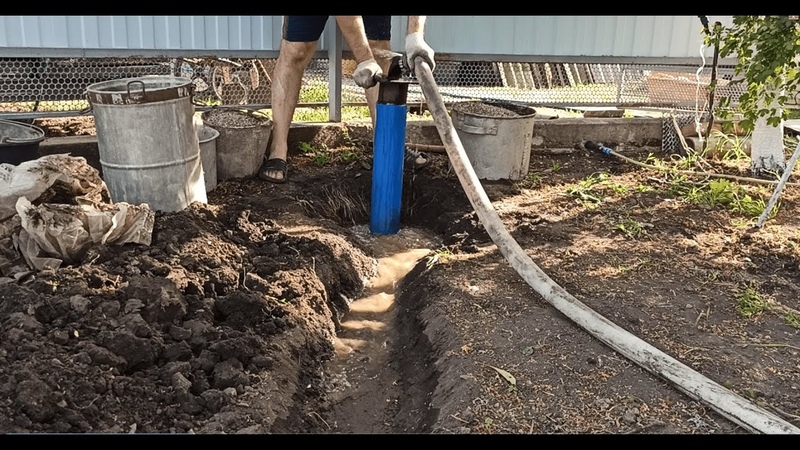

После начала процесса из скважины подается очень мутная жидкость. В ходе постепенного вымывания она светлеет и в конце становится кристально чистой. Длительность раскачки скважины зависит от типа грунта и может длиться от 12 ч для выполненных в песке неглубоких скважин до нескольких недель, если не месяцев, для пробуренных в известняке или глине глубоких сооружений.
Однако существует несколько аспектов, на которые нужно обращать особое внимание.
В таком случае ил будет захватываться, и активно выводиться наружу. Чтобы насос смог проработать в таком режиме как можно дольше, его нужно периодически останавливать, вынимать и промывать, пропуская через него чистую воду.
Лучше этого не делать. Устройство может застрять в скважине или быть затянутым в ил. В таком случае вытянуть его за шнур вряд ли удастся. Стоит приобрести прочный тонкий трос и с его помощью опустить насос для раскачки.
Далее проводят обычную раскачку.19.
2.6. Песчано-гравийная обсыпка трубчатых дренажей и водопонизительных скважинДля обсыпки фильтров водопонизительных скважин и трубчатых дренажей применяются отмытый песок, гравий и песчано-гравийные смеси с частицами крупностью 0,5—7 мм, а также продукты дробления изверженных пород (граниты, сиениты, диориты, габбро, порфириты, липариты, диабазы, базальты) или прочных осадочных пород (кремнистые известняки, хорошо сцементированные невыветрелые песчаники и др.) при временном сопротивлении на сжатие не ниже 60 МПа. Материал обсыпки должен быть плотным, нерастворимым в воде, свободным от солевых примесей. Гранулометрический состав обсыпки подбирается с соблюдением требований табл. 19.12.
Песчано-гравийная обсыпка фильтров водопонизительных скважин выполняется не менее чем на 2—10 м выше верхней кромки фильтра в зависимости от глубины скважины и высоты участка фильтровой колонны, перекрываемого обсыпкой (табл. 19.13).
Выпадение из воды химических веществ и вынос фильтрационным потоком мелких частиц грунта может привести к кольматации скважин, дренажа и других водозаборных устройств.
ТАБЛИЦА 19.12. ДОПУСТИМЫЕ ЗНАЧЕНИЯ ПАРАМЕТРОВ ПЕСЧАНО-ГРАВИЙНЫХ ОБСЫПОК ДЛЯ ПОДБОРА ИX ГРАНУЛОМЕТРИЧЕСКОГО СОСТАВА
| Параметры | Допустимые значения | ||||
| Отношение крупности частиц обсыпки к крупности частиц прилегающего к ней грунта (для однослойной и наружного слоя двухслойной обсыпок) и частиц внутреннего слоя обсыпки к частицам ее наружного слоя | |||||
| |||||
| Толщина одного слоя обсыпки: для трубчатых дренажей для фильтров скважин | δ0 ≥ 100÷150 мм δ0 ≥ 30D80 и δ0 ≥ 0,25 D | ||||
| Размер проходных отверстий фильтра (дренажной слоя обсыпки | D0 = d50 |
Примечания: 1.
Условные обозначения: D50 — диаметр частиц, мельче которых в подбираемом слое обсыпки содержится 50% по массе; d50 — диаметр частиц, мельче которых в грунте, прилегающем к подбираемому слою (или в наружном слое обсыпки при подборе ее внутреннего слоя, или в слое обсыпки, прилегающей к фильтру либо к дренажной трубе, при подборе размеров отверстий в трубах), содержится 50% по массе;
2. При пересечении фильтрами водопонизительной системы нескольких водоносных слоев или прослоек D50 обсыпки следует подбирать по наименьшему значению d50 определенному при гранулометрическом анализе всех отобранных образцов породы но с соблюдением, для каждого пересекаемого слоя условия D50 > d50
Если значения d50 различных слоев настолько отличаются между собой, что это условие невыполнимо, то в порядке исключения следует предусматривать обсыпку с различными значениями D50 по высоте фильтра.3. Если первое условие таблицы невыполнимо для однослойной обсыпки, то необходимо предусматривать двухслойную обсыпку.
Для борьбы с кольматацией выполняются профилактические мероприятия и из прифильтровой зоны удаляется кольматант. К профилактическим мероприятиям относятся применение для фильтров полимерных материалов, окраска фильтров, применение песчано-гравийной обсыпки увеличенной толщины, установка (при возможности) насоса вне зоны фильтра и т.п. Для удаления кольматанта применяют гидравлический, химический, взрывной, пневмоударный, ультразвуковой, электрогидродинамический и другие способы.
В случаях когда в процессе эксплуатации водопонизительной системы возможна кольматация фильтров скважин, в проекте должны быть определены способы и средства борьбы с этим явлением и предусмотрены определенные денежные затраты на проведение этих работ.
TAБЛИЦА 10.13. РАСХОД ПЕСЧАНО-ГРАВИЙНОЙ ОБСЫПКИ НА 1 м ВЫСОТЫ СКВАЖИНЫ
| Условный диаметр, мм | Объем | |
| обсадных колонн | фильтра | |
| 400 | 200 250 300 | 0,110 0,091 0,065 |
| 350 | 150 200 250 | 0,094 0,077 0,056 |
| 300 | 100 150 200 | 0,075 0,068 0,048 |
| 250 | 100 150 | 0,049 0,038 |
19.2.7. Иглофильтры
Общая характеристика и область применения отечественных серийно изготовляемых иглофильтровых установок приведены в табл. 19.14.
Для всех иглофильтровых установок при использовании их в грунтах с коэффициентами фильтрации менее 5 м/сут необходимо предусматривать устройство вокруг иглофильтров и вакуум-концентрических водоприемников песчаной обсыпки с диаметром частиц 2—5 мм на всю высоту осушаемого слоя грунта.

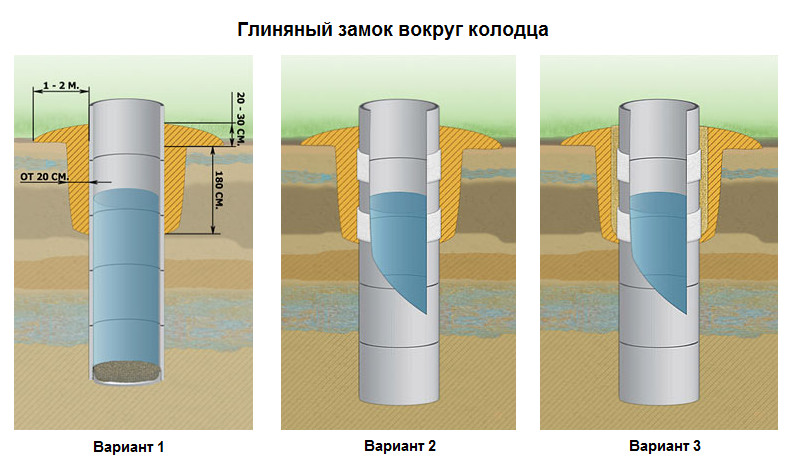

При вакуумном водопонижении в верхней части скважины над обсыпкой должен быть устроен глиняный тампон высотой не менее 1 м.
При расположении насосного агрегата и коллектора на поверхности земли установки типа УВВ работают эффективно, если выдерживаются соотношения между глубинами выемок и глубинами залегания водоупора, приведенные в табл. 19.15.
Насосные агрегаты установок типа УВВ могут присоединяться к скважинам, забуриваемым из дренажных галерей и шахт лучевых водозаборов, для повышения эффективности работы этих скважин.
ТАБЛИЦА 19.14. ТИПЫ И УСЛОВИЯ ПРИМЕНЕНИЯ ИГЛОФИЛЬТРОВЫХ УСТАНОВОК
| Иглофильтровая установка | Область применения |
| Типа ЛИУ (рис. 19.15) с легкими (не снабженными индивидуальными водоподъемниками) иглофильтрами и насосами, способными создавать вакуум лишь и пределах всасывающего коллектора и самого иглофильтра | Неслоистые грунты с коэффициентами фильтрации 2—50 м/сут при водопонижении па глубину 4—5 м |
| Типа УВВ с легкими иглофильтрами и достаточно мощными эжекторами или вакуум-насосами, устанавливаемыми на поверхности и способными создавать вакуум на наружной поверхности иглофильтров | Практически однородные грунты с коэффициентами фильтрации 0,1—2 м/сут при водопонижении на глубину до 6—7 м и с коэффициентами фильтрации 2—5 м/сут на глубину до 6 м при расположении насосного агрегата и коллектора на поверхности |
Типа ЭИ (рис. 19.16) с иглофильтрами, снабженными (каждый) индивидуальными эжекторными водоподъемниками, способными создавать вакуум на наружной поверхности фильтра на требуемой глубине, и высоконапорными центробежными насосами | То же, на глубину до 10—12 м, а при соответствующем обосновании до 20 м |
| Типа ЭВВУ с вакуум-концентрическими водоприемниками, эжекторными иглофильтрами с дополнительной фильтровой оболочкой, способными создавать вакуум по всей высоте осушаемой толщи грунтов, и высоконапорными центробежными насосами | Переслаивающиеся водоносные и водоупорные слои при водопонижении на глубину до 20 м |
Рис. 19.15. Иглофильтровая установка типа ЛИУ
1 — иглофильтр; 2 — песчано-гравийная обсыпка; 3 — глиняный тампон; 4 — всасывающий коллектор; 5 — насосный агрегат; 6 — напорный трубопровод; 7 — сбросной трубопровод; 8 — пониженный уровень подземных вод
Рис. 19.16. Установка с эжекторными иглофильтрами
1 — иглофильтр; 2 — глиняный тампон; 3 — пробковые краны; 4 — распределительный напорный трубопровод; 5 — сбросной коллектор; 6 — центробежный насос; 7 — задвижки 8 — циркуляционный бак; 9 — пониженный уровень подземных вод
ТАБЛИЦА 19.
15. УСЛОВИЯ ОПТИМАЛЬНОЙ РАБОТЫ УСТАНОВОК ТИПА УВВ| Характеристика выемки по степени вскрытия водоносного слоя | Глубина выемки, не более, м | Глубина залегания водоупора, м |
| Совершенные | 8 | < 8 |
| Несовершенные | 7,5 7 6,5 | < 9 < 12 Без ограничений |
ТАБЛИЦА 19.16. ТЕХНИЧЕСКИЕ ДАННЫЕ ДЛЯ ВЫБОРА ОСНОВНЫХ ПАРАМЕТРОВ ИГЛОФИЛЬТРОВЫХ СИСТЕМ
| Коэффициент фильтрации осушаемого грунта k, м/сут | Водоносный слой | Проектный срок предварительной откачки, сут | Расстояние от приемных звеньев до откоса, м | Требуемое понижение, м | Шаг иглофильтров, м |
| 0,1—0,5 | Напорный | 12—3 | ≥1,5 | < 5 5—7 | 2,25 1,5 |
| Безнапорный | 20—7 | >7 | 0,75 | ||
| 0,5—2 | Напорный | 5—3 | ≥1,5 при k = 0,5 м/сут ≥3 при k = 2 м/сут | < 5 5—7 | 2,25 1,5 |
| Безнапорный | 7—5 | >7 | 0,75 | ||
| >2 | Напорный | 2—3 | >3 | < 5 | 1,5 |
| Безнапорный | 3—5 | >5 | 0,75 |
При необходимости понижения уровня подземных вод в слое слабопроницаемых грунтов, подстилающихся более проницаемыми грунтами, иглофильтры следует заглублять в более проницаемый подстилающий слой (см.
рис. 19.15). Иглофильтры должны занимать в скважине центральное положение. При выборе основных параметров иглофильтровых систем рекомендуется руководствоваться данными, приведенными в табл. 19.16.
19.2.8. Наблюдательные скважины
Наблюдательные скважины должны устраиваться во всех водоносных слоях, из которых производится забор воды. Располагают эти скважины в расчетных точках, на расчетных створах и в районе водопонизительных устройств. Наблюдательные скважины (рис. 19.17) должны иметь фильтровую колонну, закрытую сверху крышкой. Для наблюдения на небольшой глубине могут быть использованы иглофильтры.
