Обозначение болт анкерный: Анкера для бетона: размеры, виды, характеристики

Анкерный болт М12. Анкер болт М12.

Анкерный болт М12 — крепежный элемент из углеродистой или нержавеющей стали.

Анкерные болты широко используються для крепления конструкций и оборудования в полнотелые материалы такие как :(бетон, железобетон, кирпич, природный камень).

Распорный анкерный болт М12 может использоваться для сквозного монтажа оборудования, которое будет подвергаться динамическим нагрузкам.

Обозначение М12 у анкерного болта соответствует размеру метрической резьбы. Диаметр гильз у анкерных болтов указан в таблицах ниже.

Анкерные болты по размерам: М5 М6 М8 М10 М12 М16 Полный список

101000096

М12/14х70 Подробнее

Анкерный болт

с рым-болтом

М12

—

14

70

Ки­тай

—

19.6

—

углерод. сталь

жёлтый цинк

5 шт

42,80214,0042,80

101000108

М12/14х70 Подробнее

Анкерный болт

с крюком

М12

—

14

70

Ки­тай

—

19. 6

—

углерод. сталь

жёлтый цинк

10 шт

57,10571,0057,10

101000101

М12/14х100 Подробнее

Анкерный болт

с рым-болтом

М12

—

14

100

Ки­тай

—

19.6

—

углерод. сталь

жёлтый цинк

1 шт

51,0051,0051,00

101000052

М12/16х65 Подробнее

Анкерный болт

с гайкой

М12

20

16

65

Ки­тай

—

5

—

углерод. сталь

жёлтый цинк

4 шт 25 шт

23,12578,00от 23,12

101000097

М12/16х80 Подробнее

Анкерный болт

с рым-болтом

М12

—

16

80

Ки­тай

—

19. 6

—

углерод. сталь

жёлтый цинк

121,406070,00121,40

101000098

М12/16х100 Подробнее

Анкерный болт

с рым-болтом

М12

—

16

100

Ки­тай

—

19.6

—

углерод. сталь

жёлтый цинк

5 шт

87,00435,0087,00

101000111

М12/16х100 Подробнее

Анкерный болт

с крюком

М12

—

16

100

Ки­тай

—

19.6

—

углерод. сталь

жёлтый цинк

10 шт

88,80888,0088,80

101024189

М12х110 Подробнее

Анкерный болт

с гайкой

М12

25

16

110

Mungo

MHA-B

7. 5

8.5

углерод. сталь

цинк

10 шт

274,002740,00274,00

101000054

М12/16х110 Подробнее

Анкерный болт

с гайкой

М12

65

16

Ки­тай

—

5

—

углерод. сталь

жёлтый цинк

5 шт 25 шт

70,001750,00от 70,00

101058905

М12/16х110 Подробнее

Анкерный болт

с рым-болтом

М12

—

16

110

Ки­тай

—

19.6

—

углерод. сталь

жёлтый цинк

1 шт 20 шт

83,001660,00от 83,00

101000086

М12/16х110 Подробнее

Анкерный болт

с болтом

М12

27

16

110

Ки­тай

—

23. 6

37.7

углерод. сталь

жёлтый цинк

1 шт 10 шт

81,00810,00от 81,00

101000055

М12/16х150 Подробнее

Анкерный болт

с гайкой

М12

102

16

150

Ки­тай

—

5

—

углерод. сталь

жёлтый цинк

5 шт 25 шт

111,602790,00от 111,60

101000087

М12/16х150 Подробнее

Анкерный болт

с болтом

М12

50

16

150

Ки­тай

—

23.6

37.7

углерод. сталь

жёлтый цинк

10 шт

98,00980,0098,00

101000056

М12/16х180 Подробнее

Анкерный болт

с гайкой

М12

135

16

180

Ки­тай

—

5

—

углерод.

жёлтый цинк

2 шт 10 шт

51,00510,00от 51,00

101000057

М12/16х220 Подробнее

Анкерный болт

с гайкой

М12

175

16

220

Ки­тай

—

5

—

углерод. сталь

жёлтый цинк

10 шт

62,90629,0062,90

101000058

М12/16х250 Подробнее

Анкерный болт

с гайкой

М12

195

16

250

Ки­тай

—

5

—

углерод. сталь

жёлтый цинк

20 шт

157,003140,00157,00

101058651

М12/16х300 Подробнее

Анкерный болт

с гайкой

М12

210

16

300

Ки­тай

—

5

—

углерод. сталь

жёлтый цинк

20 шт

184,503690,00184,50

М12/18х117 Подробнее

Анкерный болт

с болтом

М12

10

18

117

MKT

SZ-S

17.2

34.3

углерод. сталь

цинк

20 шт

1000,0020000,001000,00

101027742

М12/18х127 Подробнее

Анкерный болт

с болтом

М12

20

18

127

MKT

SZ-S

17.2

34.3

углерод. сталь

цинк

20 шт

1010,0020200,001010,00

101027770

М12/18×132 Подробнее

Анкерный болт

с гайкой

М12

20

18

132

MKT

SZ-B

24

48. 1

углерод. сталь

цинк

20 шт

1025,0020500,001025,00

101027743

М12/18х147 Подробнее

Анкерный болт

с болтом

М12

40

18

147

MKT

SZ-S

17.2

34.3

углерод. сталь

цинк

20 шт

101027771

М12/18×152 Подробнее

Анкерный болт

с гайкой

М12

40

18

152

MKT

SZ-B

24

48.1

углерод. сталь

цинк

20 шт

1180,0023600,001180,00

101027744

М12/18х177 Подробнее

Анкерный болт

с болтом

М12

70

18

177

MKT

SZ-S

17. 2

34.3

углерод. сталь

цинк

20 шт

1330,0026600,001330,00

Болты анкерные (фундаментные) — Союз ДСК

Болты фундаментные представляют из себя комплект крепежа, состоящий из шпильки с гайками, шайбами, а также, в отдельных случаях, с анкерной плитой. Шпилька изготавливается из металлического круга, на концах которого, впоследствии, нарезают резьбу, а геометрия шпильки, в зависимости от типа болта, имеет различную форму. Фундаментные болты используются для укрепления различных конструкций и машин на фундаментах. Болты фундаментные используются следующим образом: фундаментный болт вставляют через основание конструкции или машины в землю и заливают бетоном. Для более сильного укрепления, концы фундаментных болтов разгибают в стороны или заворачивают петлей, в которую впоследствии устанавливают стержень. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят болты фундаментные:

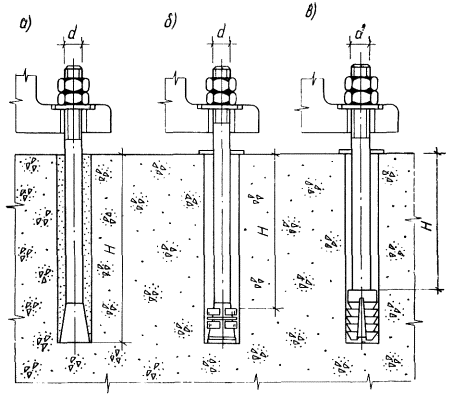

Болты фундаментные во многих случаях используются в комплекте с анкерной плитой, поэтому фундаментные болты еще иногда называют анкерные болты или просто анкера. В зависимости от потребности и пожелания заказчика, Наша компания поставляет фундаментные болты (анкерные болты) в различных комплектах, т.е. это может быть просто шпилька, или шпилька с любым количеством гаек, шайб и анкерных плит, а также гайки, шайбы и анкерные плиты в отдельности. Анкерные болты (анкера) изготавливаются по ГОСТ 24379.1-80. Болты по ГОСТ 24379.1-80 могут быть изготовлены в 6-ти различных типах. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждый из 6-ти типов фундаментных болтов по ГОСТ 24379.1-80:

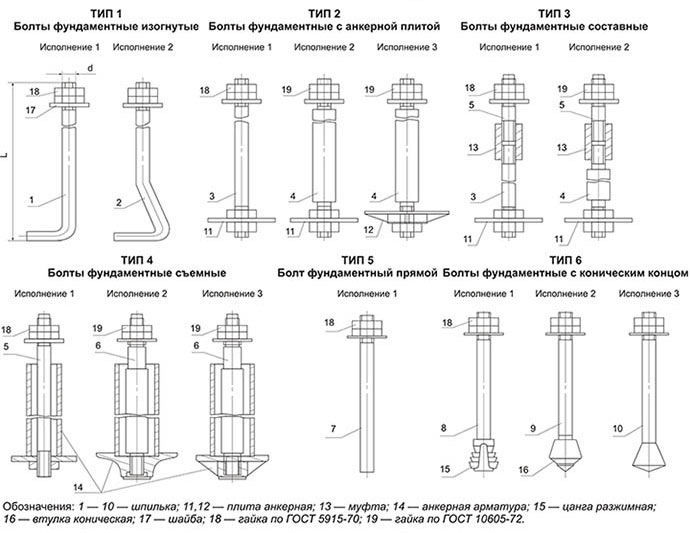

Из схематичного изображения, приведенного выше, видно, что:

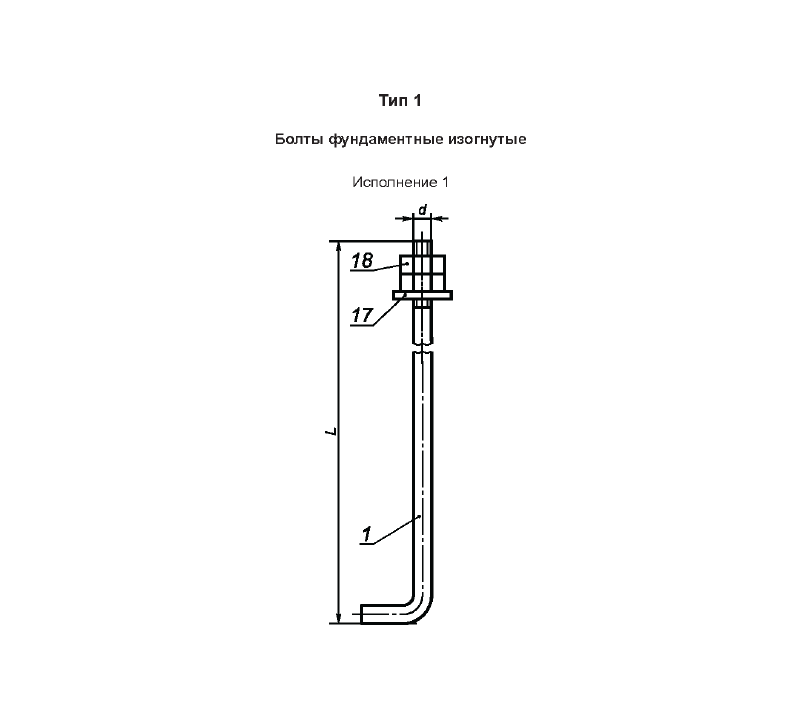

• Болты фундаментные по типу 1 – это болты фундаментные изогнутые
• Болты фундаментные по типу 2 – это болты фундаментные с анкерной плитой
• Болты фундаментные по типу 3 – это болты фундаментные составные
• Болты фундаментные по типу 4 – это болты фундаментные съемные
• Болты фундаментные по типу 5 – это болты фундаментные прямые
• Болты фундаментные по типу 6 – это болты фундаментные с коническим концом.

Каждый из шести вышеприведенных типов анкерных болтов, за исключением болтов анкерных по типу 5, в свою очередь, может быть изготовлен в нескольких исполнениях. Болты фундаментные по ГОСТ 24379.1-80 имеют диаметр от 12 мм, до 140 мм, а их длина варьируется от 150 мм до 5000 мм.

Ниже приведен пример условного обозначения болтов фундаментных:

Болт фундаментный (анкерный болт) типа 1, исполнения 1, диаметром резьбы d=20 мм, длиной L=800 мм со шпилькой из стали марки 09г2с:

Болт 1.1М20х800 ст.09г2с ГОСТ 24379.1-80

Болт фундаментный (анкерный болт) типа 4, исполнения 2, диаметром резьбы d=100 мм, с мелким шагом резьбы 6мм, длиной 1900 мм из стали марки 20:

Болт 4.2М100х6х1900 ст.20 ГОСТ 24379.1-80

Фундаментные болты могут быть изготовлены с различными покрытиями. Наиболее популярное покрытие анкерных болтов — это оцинковка. Болты фундаментные оцинкованные меньше подвержены коррозии и дольше остаются в хорошем состоянии. Оцинковка может быть различной толщины, но, наша компания поставляет фундаментные болты оцинкованные с толщиной оцинковки в двух вариантах — 6мкм и 9мкм. Болты анкерные оцинкованные стоят немного дороже чем болты анкерные черные, но они могут эксплуатироваться в более жестких условиях. Процесс оцинковки очень прост и быстр, в тоже время оцинкованные фундаментные болты ничем не уступают болтам фундаментным с различными другими покрытиями, поэтому болты фундаментные оцинкованные получили широкое применение среди потребителей, использующих такие болты во влажной среде, или среде, не защищенной от влияния погодных условий.

Ниже приведен пример условного обозначения болтов фундаментных оцинкованных по ГОСТ 24379.1-80:

Болт фундаментный оцинкованный типа 3, исполнения 2, диаметром резьбы d=24мм, длиной L=800мм со шпилькой из стали марки 20:

Болт 3.2М24х800.019 ст.20 ГОСТ 24379.1-80

Т.е. из примера условного обозначения видно, что оцинковка обозначается комбинацией цифр – 01, плюс ее толщина.

Если Вам требуются остальные характеристики болтов фундаментных, изготовленных по ГОСТ 24379.1-80, такие как: вес, шаг резьбы и др., то вы можете посмотреть их, скачав ГОСТ 24379.1-80 с нашего сайта.

Пользуясь ГОСТ 24379.1-80 на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в них указан вес всех существующих болтов фундаментных по ГОСТ 24379.1-80.

Наша компания может поставлять фундаментные болты (анкерные болты) из различных марок стали, таких как: сталь 20, 35, 40х и 09г2с (болты фундаментные стальные, болты фундаментные оцинкованные и д.р.

На все болты фундаментные (болты анкерные), поставляемые нашей компанией, выдаются паспорта качества.

Возможно изготовление болтов фундаментных других диаметров и из других марок стали, а также по чертежам и эскизам заказчика (нестандартные фундаментные болты). Нестандартные фундаментные болты – это болты не попадающие под ГОСТ 24379.1-80. Для того, чтобы заказать нестандартные фундаментные болты Вам потребуется выслать чертеж или эскиз такого болта со всеми необходимыми размерами.

Если у вас остались вопросы, связанные с болтами фундаментными, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377

Изготавливаемая продукция: Болты анкерные (фундаментные) ГОСТ 24379.1-80

Анкерные болты F1554 | Анкеры для бетона

Что такое F1554? F1554 — это спецификация ASTM для литых анкерных болтов. Это было установлено для уточнения свойств материалов для анкерных стержней, применяемых в бетоне. До его создания анкерные болты для бетона чаще всего определялись с использованием общей спецификации круглого стержня A36 или спецификации болта с шестигранной головкой A307. Спецификация F1554 также квалифицирует два класса в дополнение к классу 36, классу 55 и классу 105. Более подробная информация об анкерных болтах F1554 приведена ниже.

Анкерные болты F1554

Анкерные болты F1554 соответствуют спецификации ASTM F1554, которая распространяется на анкерные стержни с крюками, головками и резьбой трех классов прочности: 36, 55 и 105. Обозначение класса соответствует пределу текучести круглого стержня. Например, F1554 класса 36 имеет минимальный предел текучести 36 000 фунтов на квадратный дюйм, класс 55 имеет предел текучести 55 000 фунтов на квадратный дюйм и т. д. Спецификация AASHTO M314 для анкерных болтов, используемых в некоторых проектах строительства автомагистралей/инфраструктуры, в основном идентична Спецификация ASTM F1554.

L-образные и прямые анкеры F1554

Прямые анкерные стержни и L-образные анкерные болты заливаются на место и крепят конструкции к бетонному фундаменту или фундаменту. У L-образного анкера изогнутый конец заделывается в залитый бетон, а у прямого анкера один конец с гайкой и, возможно, шайбой (обычно приваренной) заделывается в бетон. Эти виды анкеров предназначены для крепления любого количества конструкций: фонарных столбов, дорожных конструкций, больших стальных колонн зданий и многого другого. Atlantic Bolt имеет в наличии стандартные размеры анкерных болтов F1554, а также изготавливает изогнутые и прямые анкерные болты на заказ. Используйте нашу прямую форму анкерного болта или L-образную форму анкерного болта для получения предложения. Или позвоните нам по телефону 704-597-5082.

Класс 36 по сравнению с классом 55 Анкеры F1554

Классы 36 и 55 чаще всего используются для анкерных болтов ASTM F1554, но иногда также требуется класс 105. ASTM F1554, класс 36, может быть указан, чтобы обеспечить коррекцию поля сварки в случае неправильного размещения анкерных стержней. В этой ситуации также можно использовать F1554, класс 55 с добавкой к свариваемости S1, и поэтому он широко заменяет F1554, класс 36. В Atlantic Bolt мы регулярно предоставляем F1554, класс 55 S1, когда указан F1554, класс 36.

Марка 105 подвергается термообработке и имеет гораздо более высокие показатели текучести и прочности на растяжение, чем другие марки. Анкерный стержень ASTM F1554, класс 105, аналогичен стандартному анкерному стержню ASTM A193, класс B7.

Некоторые другие спецификации ASTM иногда указываются для анкерных стержней. ASTM A36, A193, A307, A354, A449, A572, A588 и A687, хотя иногда и указываются, могут не подходить или их может быть трудно найти.

*Доступны другие диаметры, обычно до 4″, но может потребоваться больше времени из-за ограниченного наличия

Atlantic Bolt Inc. производит анкерные болты для бетона ASTM F1554. Мы можем предоставить анкерные болты по индивидуальному заказу в малых или больших количествах, простые или горячеоцинкованные. Наша способность производить анкерные болты F1554 на заказ быстро отличает нас от других дистрибьюторов строительных крепежных изделий.

Вопросы? Свяжитесь с нами, используя нашу контактную форму, по электронной почте или по телефону 704-597-5082

Спецификация ASTM F1554 — крепежные детали Boltport

• Дом
• Технические характеристики
• АСТМ
• АСТМ F1554

• Объем
• Класс классификации
• Химический состав
• Механические свойства
• Защитные покрытия
• Рекомендуемые гайки и шайбы
• Справочные стандарты

ASTM F1544 — это стандартная спецификация материалов для прямых, изогнутых анкерных болтов с головкой, анкерных болтов без головки и анкерных стержней со сплошной резьбой, изготовленных из углеродистой, среднеуглеродистой борсодержащей, легированной или высокопрочной низколегированной стали. ASTM F1554 распространяется на анкерные болты классов прочности 36, 55 и 105, каждый из которых имеет минимальное значение прочности в тысячах фунтов на квадратный дюйм. Эти анкерные болты или анкерные стержни предназначены для крепления несущих конструкций к бетонным основаниям. К таким конструкционным опорам относятся строительные колонны, опоры колонн для дорожных знаков, уличного освещения и светофоров, стальные несущие плиты и тому подобное.

Дополнительные требования включены для обеспечения свариваемой стали марки 55, постоянных производителей и идентификационной маркировки марки, а также ударных свойств для марок 55 и 105.

Классификация марок

Тип	Описания	Прочность на растяжение, тыс.фунтов/кв.дюйм (МПа)	Предел текучести, мин, тыс.фунтов/кв.дюйм (МПа)	Диаметр, диапазон, дюйм.
Класс 36	Анкерные болты из низкоуглеродистой стали с пределом текучести 36 тысяч фунтов на квадратный дюйм	58 — 80 (400 — 558)	36 (248)	1/2 — 4
Класс 55	Высокопрочные анкерные болты из низколегированной стали с пределом текучести 55 тысяч фунтов/кв. дюйм	75 — 95 (517 — 665)	55 (380)	1/2 — 4
Класс 105	Анкерные болты из высокопрочной стали с пределом текучести 105 тыс. фунтов/кв. дюйм из сплава, термообработанные	125 — 150 (862 — 1034)	105 (724)	1/2 — 3

Химический состав

Элемент		Состав, %
		36 класс		55 и 105 классы
		Диаметр до 3/4″ включительно	От 7/8 до 4 дюймов включительно	Все диаметры
Углерод, макс.	Тепло	0,25	0,25	—
	Продукт	0,28	0,28	—
Марганец	Тепло	—	0,60 — 0,90	—
	Продукт	—	0,54 — 0,98	—
Фосфор, макс.	Тепло	0,04	0,04	0,04
	Продукт	0,05	0,05	0,048
Сера, не более	Тепло	0,05	0,05	0,05
	Продукт	0,06	0,06	0,058
Медь, мин. (если указано)	Тепло	0,20	0,20	0,20
	Продукт	0,18	0,18	0,18

Механические свойства [Пруток и обработанный образец]

Свойство	36 класс	55 класс	Класс 105
Прочность на растяжение, тыс. фунтов/кв.дюйм	58 — 80	75 — 95	125 — 150
Предел текучести, мин, тыс. фунтов на кв. дюйм (0,2% смещения)	36	55	105
Удлинение на 8 дюймов, мин, % [Примечание А]	20	18	12
Удлинение на 2 дюйма, мин, % [Примечание А]	23	21	15
Уменьшение площади, мин, %	40	30	45

Примечание A:

Удлинение в 8 дюймов относится к стержням. Удлинение в 2 дюйма относится к обработанным образцам.

Защитные покрытия

• Цинк, горячее или механическое осаждение:
• Когда требуются оцинкованные анкерные болты, покупатель должен указывать процесс нанесения покрытия, например, горячее погружение, механическим способом или без предпочтения. Когда нет предпочтения указано, поставщик может поставить болты, покрытые либо процесс. Вариант поставщика ограничен одним процессом в пункт, без смешанных процессов в партии.
• Если указаны анкерные болты с горячим цинкованием, анкерные болты и гайки должны быть оцинкованы в соответствии с требованиями Спецификации F2329/F2329M.
• При механическом нанесении цинкового анкера предусмотрены болты, анкерные болты и гайки должны быть оцинкованы в соответствии с требованиями Спецификации B695, класс 55.
• Если не указано иное, при использовании оцинкованных шайб требуется, шайбы должны быть оцинкованы горячим способом в в соответствии со спецификацией F2329/F2329M или механически наплавленное цинковое покрытие в соответствии со ТУ B695, класс 55. Процесс нанесения покрытия на шайбы не требуется. быть такими же, как и для анкерных болтов и гаек.
• Другие покрытия:
• Если указано в запросе и заказе на поставку, покрытия, отличные от указанных в 7.1, должны быть согласованы с покупатель и поставщик.

Рекомендуемые гайки и шайбы

Справочные стандарты

• АСТМ А194

  Спецификация для гаек из углеродистой, легированной и нержавеющей стали для работы под высоким давлением или высокой температурой, или для того и другого

• АСТМ А194М

  Спецификация

  для гаек из углеродистой, легированной и нержавеющей стали для работы под высоким давлением или высокой температурой, или для того и другого

• АСТМ А563

  Спецификация для гаек из углеродистой и легированной стали

• АСТМ В695

  Спецификация для покрытий из цинка, нанесенного механическим способом на железо и сталь

• АСТМ F436

  Технические условия на шайбы из закаленной стали (метрические)

• АСТМ F2329

  Спецификация для цинкового покрытия, горячего погружения болтов, винтов, шайб, гаек и специальных резьбовых соединений из углеродистой и легированной стали

• АСТМ Ф2329М

  Спецификация для цинкового покрытия, горячего погружения болтов, винтов, шайб, гаек и специальных резьбовых соединений из углеродистой и легированной стали

• АСМЭ Б18.
