1-Я ОПАЛУБОЧНАЯ КОМПАНИЯ предлагает выгодно купить или взять в аренду объемные стойки для опалубки перекрытий.
Они производятся исключительно на роботосварочных комплексах РСК-1 и РСК-2, что обеспечивает максимальное качество сварного шва и высочайший класс надежности. Мы со всей ответственностью подходим к изготовлению, и вы можете быть уверены в том, что объемная стойка не подведет!
Особенности объемных стоек
Для сооружения перекрытий цельнолитого характера на внушительной высоте требуется качественное оборудование, способное обеспечить должную устойчивость конструкции. Наша компания предлагает данный тип изделий в следующей комплектации:
- стартовые и доборные стойки;
- унивилки;
- домкраты для обеспечения устойчивости. Их применение обусловлено воздействием на конструкцию разнонаправленной нагрузки;
Нижняя часть стойки-домкрата неподвижна. На ней располагается опора с достаточной площадью для фиксации. Верхняя часть выдвижная. Здесь также есть опорный элемент, взаимодействующий с двутавровой балкой.
Изделие можно регулировать по высоте. Кстати, от этого параметра, наряду с диаметром и способом крепления, зависит максимально допустимая нагрузка.
Новинка: Сварка объёмной стойки на роботах!
Преимущества объемных стоек
Объемные стойки имеют огромное количество преимуществ:
- высокая безопасность, возможность проведения высотных работ в соответствии с действующими правилами, что особенно важно в строительстве;
- равномерное распределение нагрузки;
- оптимизация опалубки под конкретный объект;
- оперативность установки и демонтажа;
- внушительное пороговое значение нагрузки;
- точная и удобная юстировка;
- универсальность. Подходит для многих видов монолитного строительства и отделочно-ремонтных работ;
- возможность монтажа даже на мягком основании;
- самый рациональный вариант с точки зрения расхода рабочих, временных и финансовых ресурсов.
Плюсы сотрудничества с нами
- Мы не просто занимаемся производством, но и входим в число лидеров по России. Кроме того, активно сотрудничаем с другими компаниями, имеющими безупречную репутацию. На 100 процентов уверены в качестве продукции, которую предлагаем. Она соответствует требованиям стандарта и отлично зарекомендовала себя на отечественных строительных объектах.
- Ценовая политика рассчитана на различных покупателей. Кстати, совсем необязательно что-то приобретать. Доступна и аренда, когда вы оплачиваете только время фактического использования.
- Функционирует большая сеть представительств по всей стране. Это позволят доставлять опалубку и комплектующие прямо на объекты.
Свяжитесь с нами удобным способом, и мы разработаем предложение специально для вас.
Объемные стойки опалубки разборно-переставной крупнощитовой предназначены для возведения монолитных бетонных и железобетонных конструкций при температуре окружающего воздуха от -40° С до +45° С.
Кроме того объемные стойки могут применяться, как опалубка перекрытий и пролетных строений мостов (эстакад и других подобных сооружений), а также при обделке туннелей, возводимых открытым и закрытым способом в качестве тоннельной опалубки.
Особенности клинового узла:
- Новый клиновой узел обладает повышенной надежностью соединения.
- Система саморасклинивания.
- Не требует удержания клина при монтаже ригеля в отличии от старого клинового узла.
- Удобство при расклинивании и выбивании клина.
- Данная система клинового узла позволяет перемещать собранную конструкцию.
По сравнению с альтернативными конструкциями (телескопические стойки для опалубки перекрытий, различные туры), объемные стойки обеспечивают на порядок большую простоту и безопасность работ по возведению высотных перекрытий, при сопоставимой, а зачастую и более низкой стоимости самого оборудования.
Раскос вертикальный, горизонтальный необходим для придания жесткости на больших высотах
| Башмак служит опорной частью для стартовой стойки. | ||
| Ригель является горизонтальным несущим элементом, предназначен для обвязки стоек, их центрирования и фиксации. | ||
| Домкрат служит для юстировки конструкции. | ||
Смотрите Также
Стойка телескопическая от 1 286 руб
Опалубка перекрытий чашечного типа от 1 107 руб
Мостовые опорные подмости
Рамная опалубка
Тренога от 540 руб
Унивилка от 210 руб
Объемные стойки опалубки перекрытий недорого
- Информация
- Номенклатура
- Несущая способность
Универсальная система объемных стоек ХСИ-GW
Универсальная система объемных стоек – многофункциональная система опалубки, предназначенная для возведения монолитных бетонных и железобетонных конструкций при температуре окружающего воздуха от -45 С до +45 С, на высоте до 40,0 м.
Стойка объёмная применятся в качестве опалубки перекрытий при строительстве жилых помещений; складских, торговых и прочих объектов; пролетных строений мостов (эстакад и др. подобных сооружений), а также при отделке туннелей, возводимых открытым и закрытым способом в качестве тоннельной опалубки.
Кроме того, данная система может быть использована для сооружения концертных сцен, трибун для зрителей, крытых павильонов.
Основные технические данные
| № п/п | Наименование показателя | Значение показателей | |||
|---|---|---|---|---|---|
| 1 | Максимальная нагрузка на ось стойки | Стойка объемная, стандартная (57х2) | Стойка объемная, усиленная (57х3) | ||
| Шаг ригелей по высоте, м | Допустимая нагрузка на ось, ячейка0,5х0,5/1,5х2,0 кг | Шаг ригелей по высоте, м | Допустимая нагрузка на ось, ячейка0,5х0,5/1,5х2,0 кг | ||
| 2 | Шаг стоек, м | ||||
| Домкрат стандартный (48х3) | Домкрат усиленный (48х5) | ||||
| 3 | Максимально допустимая высота домкрата, м | ||||
| 4 | Максимальная нагрузка на ось домкрата, кг | ||||
| 5 | Высота от опорной поверхности до верхнего стола, м | ||||
| 6 | Максимально допустимая нагрузка на ригель, кгс | ||||
| 7 | Оборачиваемость | ||||

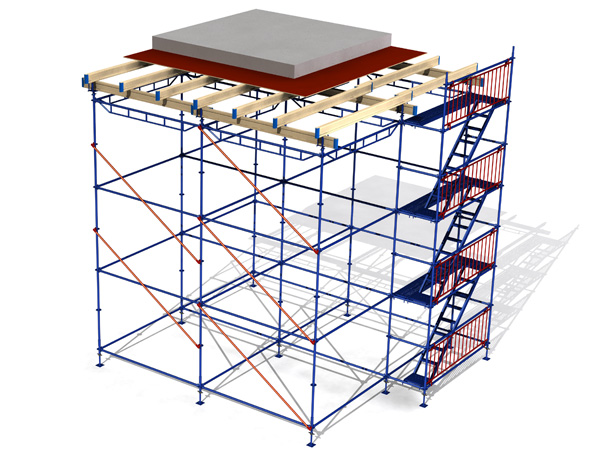

Установка опалубки перекрытий на объемных стойках
| Этап | Действия | |
|---|---|---|
1. Расстановка домкратов | 1. Спланировать и утрамбовать площадку | |
| 2. Уложить деревянные подкладки по осям (в случае установки конструкции на гарантирубщую надежную опору поверхность — не требуется). | ||
| 3. Установить на подкладки домкраты на расстояниях шагов сток по схеме, утвержденной ответственным за монтаж. | ||
| 2. Установка нижнего пояса стойки | 1. Установить стартовые стойки на домкраты. | |
| 2. Соединить стойки между собой продольными и поперечными ригелями (клин ригеля забивается тремя ударами молотка массой 0,6 кг). | ||
| 3. Выверить вертикальность стоек по весу. | ||
| 3. Наращивание конструкции до необходимой высоты | 1. На стартовые стойки устанавливаются стойки доборные в соответствии с монтажной схемой. | |
| 2. Соединить стойки продольными и поперечными ригелями. | ||
3. Установить верхние домкраты и унивилки (необходимая высота достигается юстировкой верхних домкратов). |
Преимущества
- Надежность в эксплуатации, сведение к минимуму роли человеческого фактора. Даже при некачественной сборке система незначительно теряет в жесткости, кроме того, сам факт ошибки рабочего легко обнаружить при простом осмотре
- Возможность использования объемной стойки как строительные леса клинового типа
- Простота и высокая скорость монтажа/демонтажа объемных стоек (возможна любая геометрия строения при допустимой высоте)
- Максимально допустимая нагрузка на ригель, что позволяет одновременно заливать палубу и ригель
- Сборка на начальном этапе производится двумя рабочими, затем — одним
- Высокая гибкость за счет шага длины, ширины, высоты
- Нет необходимости в вертикальной юстировке
Объекты с применением объемных стоек ХСИ
- Загорская ГАЭС-2
- Центральный стадион Екатеринбурга
- Пискаревский мост, Санкт-Петербург
- Триумф-Плаза, Обнинск
- Икеа Тюмень
- ТРЦ КомсоМолл, Екатеринбург
- ЖК Новокосино, Реутов
- Торгово-Развлекательный Центр, Владивосток.
Наши объекты
PEP Эргономичные стойки для перекрытий
PEP Эргономичные стойки в основном используются для поддержки опалубки перекрытий. Многочисленные практичные функции обеспечивают быстрое и безопасное обращение, включая, например, регулировочную гайку, указывающую направление, или эргономичный G-образный крюк, который не заедает. Оцинковка
гарантирует долгий срок службы. Тем не менее, если во время тяжелых повседневных работ на стройплощадке опора все же повредится, внутреннюю и внешнюю трубы можно заменить отдельно. №
PERI PEP Ergo Props характеризуется дальнейшим увеличением несущей способности и многочисленными передовыми детальными решениями с малым собственным весом.
Коэффициент грузоподъемности, определяемый как отношение несущей способности к весу стойки, может достигать до 70 % выше значений сопоставимых стоек плиты. Стойки PERI PEP Ergo Props полностью соответствуют классам нагрузки B, D и E стандарта EN 1065. Максимальная несущая способность составляет 50 кН.
Полное цинкование всех поверхностей гарантирует долгий срок службы.
Несущая способность далеко за пределами нормы
Нагрузка на стойку до 50 кН – при сравнительно небольшом собственном весе
(PEP Ergo E-300+: G = 190,3 кг; Макс. F = 50,4 кН)
Быстрая регулировка
Диапазон регулировки 12 см устраняет частые переустановки, а измерительная шкала на внутренней трубе ускоряет предварительную регулировку длины внутренняя и внешняя трубы
Модная регулировочная гайка
Форма опускающей гайки определяет направление опускания груза, а невыпадающая рукоятка позволяет легко регулировать
Варианты изделия
| Длина | Вес | Макс. несущая способность |
|---|---|---|
| ПЭП Ergo B-300 | 14,0 кг | 30 кН |
| ПЭП Ergo B-350 | 15,6 кг | 30 кН |
| ПЭП Ergo D-150 | 9,1 кг | 30 кН |
| ПЭП Ergo D-250 | 13,1 кг | 35 кН |
| ПЭП Ergo D-300+ | 15,9 кг | 35 кН |
| ПЭП Ergo D-350+ | 19,2 кг | 40 кН |
| ПЭП Ergo D-400 | 23,2 кг | 40 кН |
| ПЭП Ergo D-500 | 30,7 кг | 40 кН |
| ПЭП Ergo E-300+ | 19,3 кг | 50 кН |
| ПЭП Ergo E-350+ | 21,7 кг | 50 кН |
| ПЭП Ergo E-400 | 26,6 кг | 50 кН |
Дополнительные технические данные
- Полностью оцинкованные трубчатые стальные стойки для перекрытия для передачи вертикальных нагрузок
- Максимальная нагрузка на опору: 50 кН
- Одобрено строительным управлением (PEP Ergo) | типовые испытания (PEP 20, PEP 30)
- Длина стойки: до 1,50 м | 2,50 м | 3,00 м | 3,50 м | 4,00 м | 5,00 м
- Большой диапазон регулировки 12 см
- Общая длина указана на внутренней трубе с шагом 10 см до отверстий для колышков
- Штативы или рамы в качестве вспомогательных средств для установки
- Устройство защиты от раздавливания с безопасным расстоянием 10 см обеспечивает защиту от травм
- Тип и длина стойки можно прочитать непосредственно снаружи на торцевой пластине, а также на стопках стоек
