Объёмная опалубка перекрытий

Объёмная опалубка перекрытий (опалубка на объёмных стойках)

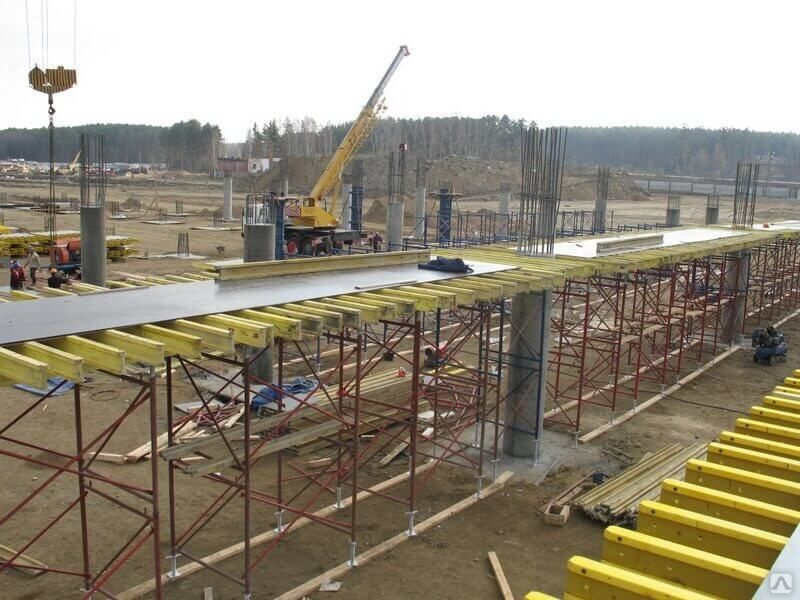

В монолитном строительстве очень часто приходится заливать перекрытия на высоте от 5 метров, когда обычная конструкция опалубки на телескопических стойках неприменима. Именно для таких случаев используется опалубка на объёмных стойках (объёмная опалубка перекрытия). В зависимости от технических условий, заявленных производителем, объёмная стойка может применяться при высоте перекрытия от 1,5 до 20 метров  и толщине до 800мм. Объёмная опалубка перекрытий — это система, которая состоит из вертикальных (стойка) и горизонтальных (ригель) элементов, а также дополнительных комплектующих (опора-домкрат, унивилка-домкрат, вставка) . Вся конструкция легко и логично собирается и разбирается, а также регулируется на нужную отметку с помощью регулировочных резьбовых элементов.

В настоящее время существует множество систем объёмной опалубки, в которых каждый производитель пытается применить своё ноу-хау или просто скопировать более известный и раскрученный бренд.

ОБЪЁМНАЯ ОПАЛУБКА ПЕРЕКРЫТИЙ CUP-LOCK (Кап-Лок)

Объёмная опалубка типа Cup — Lock (Cup Lock, Сuplok) предназначена для поддержания элементов опалубки при бетонировании монолитных железобетонных конструкций, как с горизонтальной, так и с наклонной поверхностью, при строительстве зданий, мостов и туннелей.

Несущий каркас этого типа объёмной стойки  представляет собой стальную конструкцию из стоек (№1)  высотой от 0,5 до 3 м и ригелей(горизонталей) — №2  длиной от 0,5 до 2 м. Соединение стоек с горизонтальными ригелями производится при помощи специальных замков (чашек), которые при замыкании обеспечивают высокую точность и жесткость всей конструкции.

Стыковка стоек по высоте производится с помощью соединительных вставок (№ 3). Для точной установки высоты при монтаже деревянных балок опалубки используются регулируемые винтовые опоры (№3 на верхнем рисунке) и регулируемые унивилки (№4). В зависимости от расчетной нагрузки выпускаются стойки с различным шагом установки чашечных замков. Изготавливаются стойки с расстоянием между чашками 0,5/0,6/0,75/1,0 м. Чем меньше шаг установки, тем выше несущая способность конструкции.

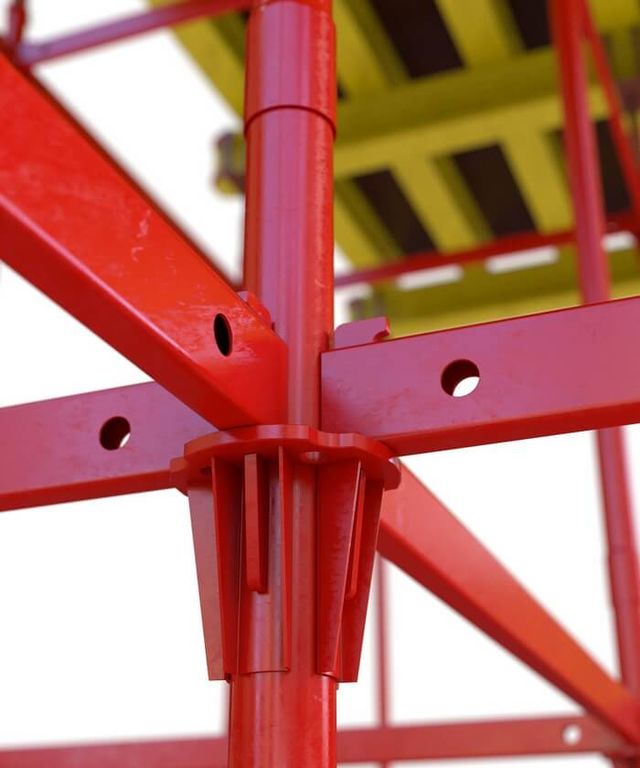

Места соединения Cup-Lock оснащены уникальной сферической узловой точкой, которая позволяет одновременно соединить вместе до четырех компонентов , используя только молоток. Узловая точка состоит из двух поперечных креплений: из зафиксированного нижнего крепления, приваренного к стойке на расстоянии 500мм по высоте, и скользящего верхнего крепления, способного вращаться.

Материал и максимальная нагрузка

Cup-Lock выполнен из стали. Основной несущий профиль – это труба диаметром 48 мм с толщиной стенки 3 мм. Такая  простая система опор, продольных и поперечных балок, крестовых связей и регулируемых стоек с нижними и верхними опорными пятками, позволяет довести максимальную нагрузку на стойку до 74 кН (7546кг).

Объемная опалубка

• Главная
• Статьи

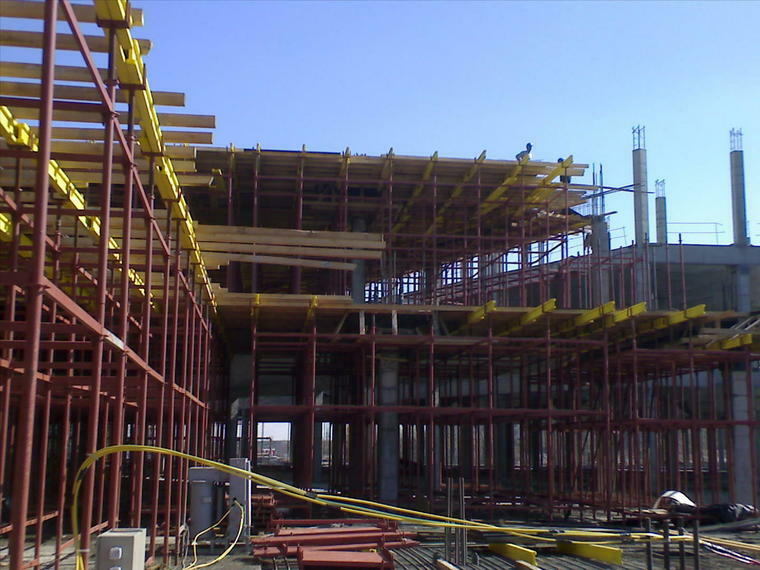

Объемная опалубка используется в строительстве бетонных и железобетонных перекрытий высотой до 20 метров, а в усиленном варианте до 40 метров. Основным отличием этой системы строительства является максимальная простота в монтаже и использовании. Конструктивно объемная опалубка состоит в основном из набора вертикальных элементов стоек и домкратов, которые несут нагрузку опалубочного стола. Также в состав конструкции входят и горизонтальные элементы – это раскосы и ригели, которые предназначены для связывания вертикальных элементов между собой. При сборе конструкции объемной опалубки с помощью составляющих обеспечивается взаимоперпендикулярное центрирование стоек и ригелей. Объемная опалубка обладает также целым рядом неоспоримых преимуществ, которые делают ее наиболее часто используемым видом опалубки в монолитном строительстве, если требуется бетонирование перекрытия нестандартной высоты.

Преимущества объемной опалубки

• безопасность и устойчивость объемных стоек;
• надежно выдерживает нерасчетные точечные нагрузки, которые приходятся на каждый элемент конструкции.
• универсальность, этот вид опалубки можно легко адаптировать под условия практически любого объекта строительства.
• экономичность. Используя такой вид опалубки, потребность в применении других дополнительных конструкций значительно уменьшается.
• небольшие затраты времени на монтаж системы. Этот показатель достигается благодаря оптимальному количеству элементов конструкции.
• отсутствие мелких составляющих (болты, гайки), которые имеют свойство теряться при монтаже и демонтаже конструкций.

Технические характеристики опалубки

Опалубка объемная разборно-переставная предназначена для использования в монолитном строительстве железобетонных и бетонных зданий в температурном диапазоне от -40 до 45°C. Также стойки этого вида конструкций могут быть использованы для строительства пролетных строений, туннелей, мостов и пр. Высота строительства (от опорной поверхности до щитов опалубки) от 1.5 до 40 метров. Максимальная оборачиваемость такого вида опалубки может достигать 200 раз. В целом объемная опалубка перекрытий являет собой металлическую конструкцию каркасного типа, в которой используются основные и дополнительные комплектующие. Традиционно в комплектации компаний, занимающихся продажей опалубочных систем, такой вид комплектуется ригелями различной длины для заливки перекрытий разной толщины. Приобрести качественную опалубку по приемлемым ценам можно в нашей компании.

Популярные системы объемной опалубки

На данный момент на рынке в основном представлены две ситемы объемной опалубки, это «КАП-ЛОК» (Cup-Lock ) и «Объемная опалука на клиновом соединении». Наша компания занимается поставкой обоих систем.

Отличительной чертой системы «КАП-ЛОК» является так называемое чашечное соединение, то есть для того что бы зафиксировать горизонтальный ригель его нужно положить на нижную чашу крепления, затем накрыть верхней чашей и провернуть ее. Таким образом достигается жесткое крепление всей системы, это плюс данной конструкции. Минусом является то, что визуально не всегда можно увидеть закручена верхняя чаша или нет, что влияет на безопастность, а так же увеличивается временные трудозатраты на монтаж и демонтаж опалубки, так как строителям необходимо работать с каждым соединением системы опалубки «КАП-ЛОК» (Cup-Lock ).

Второй системой объемной опалубки (объемной стойки) распространенной в России является опалубка на клиновых соединениях (узлах). Данная опалубка также позволяет бетонировать перекрытия любой конфигурации и толщины, существуют усиленные варианты этой опалубки специально для формирования мостовых пролетов. Система является более простой в использовании, так как соединение горизонтального ригеля и стойки осуществляется методом заклинивания, то есть клин который подвижно закреплен в ригеле под собственной тяжестью входит в репление на стойке и фиксирует конструкцию, а при распалубливании, строитель легким ударом молодка с низу клина выбивает его из соединения. Удобство данного соединения заключается в том, что монтаж и демонтаж объемной опалубки происходит быстро.

К сожалению эти две системы не совместимы между собой и выбрав одну из них, строители в дальнейшем вынуждены обновлять свой парк Объемной опалубки основываясь только на уже выбранной модели. Поэтому выбор типа объемной стойки очень важен.

— MEVA США Опалубка для перекрытий

Нажмите, чтобы открыть поиск по сайту

Позвоните нам:
+1 937 328 0022

Подпишитесь на нас:

США

Основным приоритетом компании MEVA является предоставление строителям и разработчикам инновационных решений в области опалубки.

Выберите свой регион:

Вернуться к началу

Вся наша команда экспертов строительной отрасли и специалистов по опалубке стремится разрабатывать системы опалубки перекрытий, которые являются экономичными, надежными, безопасными и простыми в использовании. Таким образом, наши клиенты могут каждый раз получать максимальную экономию и превосходные результаты. Если вы ищете надежные и экономичные решения по опалубке для всех типов бетонных плит, MEVA — это имя, на которое вы можете положиться.

Опалубка перекрытий бывает двух основных типов: обычная и модульная. Традиционная опалубка для плитных выработок изготавливается из деревянных балок, которые соединяются с незакрепленной облицовкой и подпорками. Модульная опалубка, напротив, состоит из панелей или рам со встроенной облицовкой.

Опорные системы и/или подпорки поддерживают опалубку перекрытий, и их можно опускать в процессе снятия или распалубки. Балки удаляются вместе с элементами опалубки для использования в следующем цикле заливки.

Как и в случае с любой опалубкой, правильный выбор системы опалубки для перекрытий может значительно повлиять на выполнение и ход вашего строительного проекта. По этой причине всегда лучше провести некоторое исследование, и особенно важно проконсультироваться с нашими экспертами по опалубке здесь, в MEVA, чтобы убедиться, что вы получите наиболее надежную и экономичную систему опалубки для вашего проекта.

Компания MEVA предлагает широкий ассортимент интеллектуальных систем опалубки, подпорок и опорных стоек, изготовленных специально для проектов бетонных плит любых размеров и спецификаций. Предлагаемые нами продукты предназначены для того, чтобы помочь строителям сократить время строительства и трудозатраты, максимально увеличив общую экономию. Давайте посмотрим, что делает нашу опалубку для перекрытий на голову выше остальных.

Гибкая и эффективная, MEVA HN предоставляет строителям быстрое и экономичное решение при возведении бетонных плит. Эта опалубка перекрытий имеет выступы с первичными балками (H) и второстепенными балками (N) для облегчения ранней распалубки. Эта уникальная особенность также позволяет эффективно работать с сеткой, позволяя опалубке адаптироваться к любой геометрии здания и приспосабливаться к сложным формам.
Второстепенные балки MEVA HN могут быть размещены в любом месте по длине первичной балки. Более того, он не находится на фиксированной сетке. В результате нет необходимости добавлять дополнительные области заполнения, что значительно экономит время, труд и затраты. Кроме того, эта система опалубки перекрытий может быть легко интегрирована с системой крепления MEP, что делает ее более гибкой и применимой в более широком диапазоне применений, чем большинство ее конкурентов.

Посетите страницу MEVA HN, чтобы узнать, почему это одна из лучших и самых надежных систем опалубки для перекрытий на современном рынке.

Система крепления MEVA32 подходит для различных применений. Прочная и гибкая, она может быть легко преобразована из опорной башни в гаражную балочную систему или летающий стол. MEVA32 безопасен и прост в использовании, а его раму можно сложить для удобства перемещения без необходимости разборки мачты.

Нажмите здесь, чтобы узнать больше о функциях и спецификациях MEVA32.

Система MEP легко адаптируется



MEP

MEP представляет собой универсальную систему крепления, которая может обеспечить оптимальную поддержку систем опалубки перекрытий, столов перекрытий, балок и сборных элементов высотой до 21 м. Подобно всем продуктам MEVA, эта подпорная башня проста в использовании. Его система быстрого опускания SAS снимает нагрузку с опоры одним ударом молотка. Кроме того, он имеет всего несколько основных компонентов для быстрого и удобного хранения и логистики.

Чтобы узнать больше о функциях и спецификациях MEP, щелкните здесь.

Грузоподъемность от 20 до 30 кН



Стойки EuMax

Высокопроизводительные и универсальные распорки EuMax представляют собой полный ассортимент строительных стоек MEVA для опалубки бетонных плит размером от 98 см до 550 см. Простой в использовании, он обеспечивает превосходную степень безопасности и гибкости и может выдерживать нагрузку от 20 кН до 30 кН. EuMax также имеет самоочищающуюся внешнюю резьбу для легкой очистки и обслуживания.

Нажмите здесь для получения дополнительной информации о EuMax.

Позвольте MEVA помочь вам сделать лучший выбор

Выбор надежной и высококачественной опалубочной системы для ваших проектов перекрытий может значительно сократить общую продолжительность строительства, трудозатраты и затраты.

Чтобы помочь вам выбрать идеальную систему опалубки, чтобы вы могли достичь наилучших возможных результатов, команда экспертов по опалубке MEVA всегда готова ответить на любые ваши вопросы. Свяжитесь с нами в любое время. Мы будем рады услышать от вас!

Пожалуйста, свяжитесь с нами сегодня через нашу контактную информацию ниже или заполнив нашу онлайн-форму.

Закрыть поиск и вернуться на сайт

Управление согласием

Что такое опалубка перекрытий? (с картинками)

`;

Промышленность

Факт проверен

Дэн Каваллари

Дата последнего изменения: 15 октября 2022 г.

При сооружении подвесной бетонной плиты, которая не опирается непосредственно на землю, для создания конструкции необходима опалубка плиты. Опалубка — это термин, который относится к панелям и опалубке, которые создают форму, в которую можно заливать бетон для схватывания. Опалубка перекрытий может включать в себя панели опалубки, балки, косоуры и другие опоры, которые позволяют заливать бетон и подвешивать его над землей. Такая опалубка часто сочетает в себе различные материалы, в том числе металл, фанеру, а в некоторых случаях даже пластиковые компоненты, используемые для придания бетону формы и прочности.

Когда плита подвешена, ее необходимо поддерживать во время затвердевания. Это делается путем создания опалубки для перекрытий, которая будет выдерживать вес бетона, пока он схватывается и устанавливается на постоянные опоры. Основания, известные как подоконники, могут быть сделаны из дерева или металла; эти подоконники будут поддерживать вертикальные стрингеры, которые, в свою очередь, будут поддерживать горизонтальные балки. Балки создадут плоскую поверхность, на которой можно закрепить плоские куски фанеры. Во многих случаях в опалубке перекрытий вместо фанеры могут использоваться алюминиевые или стальные листы. Поверх фанеры обычно помещают какую-либо оболочку, создавая плоскую поверхность, на которую можно заливать бетон.

Сама опалубка также не обязательно должна создавать горизонтальную поверхность. Его можно расположить таким образом, чтобы можно было создать диагональную бетонную конструкцию или даже вертикальную. Ориентация компонентов опалубки перекрытий обычно определяет, какие типы бетонных конструкций будут построены. Поскольку опалубка, как правило, является модульной и, следовательно, настраиваемой, возможны, казалось бы, бесконечные формы и конструкции. Опалубка или компоненты, закрепляющие опалубку на месте, помогут дополнить модульный характер опалубки.

Материалы, используемые для создания опалубки перекрытий, могут варьироваться в зависимости от размера проекта.
