Расчет железобетонных перемычек. Виды железобетонных перемычек.

Содержание:

• Расчет железобетонных перемычек.
• Виды железобетонных перемычек.
• Как подбирать железобетонные перемычки.
• Заключение.
• Полезная информация:

При возведении кирпичных стен неизбежно возникает необходимость установки над оконным проемом железобетонной перемычки. Они представляют собой железобетонные балки с различным сечением и длиной, изготовленные на заводе. Чтобы выбрать необходимый типоразмер изделия, необходимо произвести предварительные расчеты, которые будут учитывать такие данные как нагрузка на перемычку и ширина проема. Расчет железобетонных перемычек.

При этом, говоря о нагрузке, имеют в виду собственный вес перемычки суммарно с весом стены и перекрытия. В случае с жилыми домами, где нагрузки не так высоки, все случаи принято разбивать на три группы:

1. На стену опирается перекрытие.
2. Перекрытие на стену не опирается, а сам она является самонесущей.
3. Перемычку укладывают в перегородке из кирпича толщиной 12 см.

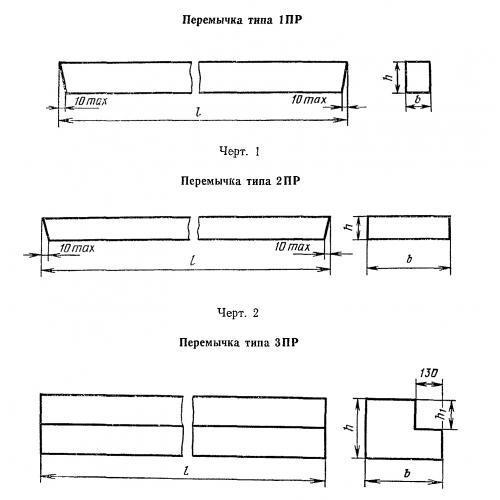

Виды железобетонных перемычек.

Прежде чем приступить к расчетам, давайте немного ознакомимся с видами самих перемычек. Чтобы понимать, какие варианты вам доступны, следует открыть сайт любого производителя ЖБИ и посмотреть, какие виды перемычек железобетонных присутствуют в их номенклатуре. Перейдя по ссылке, вы увидите длинный список типоразмеров с их характеристиками. Чтобы научиться быстро ориентироваться в нем, следует научиться расшифровывать маркировку. Сделаем это на примере перемычки 2ПБ 16-2:

• 2ПБ – эта часть маркировки означает принадлежность изделия к какому-то виду и типу сечения. В данном случае – перемычка брусковая второго типа сечения.
  • Брусковые перемычки (ПБ) могут иметь ширину 120 или 250 мм, что делает необходимым использование сразу нескольких изделий в случаях, когда толщина перегородки превышает 120 мм. Производят также плитные перемычки (ПП), ширина которых бывает 380 и 510 мм.
  • Второй тип сечения (2ПБ) имеет размеры 120х140 мм. Другие типы имеют следующие габариты: 1ПБ – 120х65 мм, 3ПБ – 120х220 мм, 4ПБ – 120х290 мм, 5ПБ – 50х220 мм.
• 16 – эта часть шифра говорит о длине изделия, которая равняется 1550 мм. Размер выражен в дециметрах и округлен.
• 2 – последняя цифра условного обозначения означает нагрузку, на прием которой рассчитана перемычка. В данном случае это 200 кг/м. Приблизительно понимать эти данные следует так: перемычки с индексом нагрузки 1 обычно используют для перегородок; индекс 8, говорит о том, что такие изделия с легкостью справляются с самонесущими стенами; индексом 27 обладают перемычки, применяемые в стенах, на которые опираются перекрытия.

Теперь, зная разнообразие железобетонных перемычек, можно переходить непосредственно к расчету.

Как подбирать железобетонные перемычки.

Расчет железобетонных перемычек. Итак, давайте сперва введем какие-то исходные данные. Допустим, нам надо рассчитать, какую перемычку следует брать для перекрытия пролета шириной 1350 мм в самонесущей стене толщиной 240 мм при высоте стены над проемом – 800 мм. Стройка ведется в зимних условиях.

Толщина стены 240 мм говорит о том, что нам понадобятся две брусковые перемычки шириной по 12 мм. В зимний период на самонесущую перемычку берут нагрузку от высоты стены, равной расчетному пролету. Расчетный пролет считается так:

1350 + 2*100/3 = 1420 мм

100 мм в данном случае – это минимальная глубина опирания перемычки. Так как высота кладки оказалась меньше расчетного пролета, в дальнейшем в расчетах будем использовать именно ее – 800 мм.

Далее определяем нагрузку на 1 погонный метр изделия:

0,24*0,8*1,8*1,1/2  = 0,19 т/м = 190 кг/м

В этих расчетах 1,8 т/м3 – это вес кирпича, 1,1 – коэффициент надежности, 2 – количество перемычек. Итак, нам необходимо выбирать перемычку из тех, чей индекс нагрузки не менее 2-х.

Как мы уже говорили выше, минимальная глубина опирания данных перемычек составляет 10 см, значит наименьшая возможная длина перемычки в нашем случае равна:

1350 + 100*2 = 1550 мм

Из списка типоразмеров нам могла бы подойти перемычка 2ПБ 16-2 длиной как раз 1550 мм и расчетной нагрузкой до 200 кг/м. Однако нам еще следует учесть нагрузку от собственного веса балки, которая равна 70/1,55 = 45 кг/м. То есть суммарная нагрузка будет составлять 190 + 45 = 235 кг/м, что превышает максимально допустимую для данной перемычки.

В нашем случае подойдет перемычка 2ПБ 19-3. Собственная нагрузка для нее составляет 80/1,94 = 41 кг/м. Тогда суммарная будет равна 190 + 41 = 231 кг/м, что не превышает допустимые 300 кг/м для этой балки. Длина перемычки составляет 1940 мм, и это тоже подходит для наших условий.

Заключение.

Приведенный пример основан на конкретных данных, которые могут значительно отличаться в зависимости от изменяющихся условий. В отдельных случаях должны учитываться другие дополнительные данные. Например, длина перекрытия пролетом или летний период строительства. Все это будет отражаться на расчетах, но базовый принцип, изложенный в этой статье, является их основой.

БП 3-2 по стандарту: Серия КЭ 01-58

увеличить изображение

Стандарт изготовления изделия: Серия КЭ 01-58

Перемычки БП 3-2 – это железобетонные элементы, с поперечным сечением в виде угла, разработанные для использования в строительстве промышленных зданий со стенами из кирпича и легкобетонного камня для перекрытия проемов. В Серии КЭ 01-58 разработаны перемычки двух размеров по длине и четырех – по ширине сечения, используемые в соответствии с проектом для перекрытия проемов шириной 3 метра, или 4,5. Высота всех перемычек серии 290 мм, а ширина подбирается в соответствии с материалом, использующимся для строительства стен.

1. Варианты маркировки

Несколько разновидностей маркировки (ниже приводится их расшифровка) разработаны для решения максимального числа задач при создании проемов в промышленных сооружениях. Производителем изготавливаются перемычки марок:

1. БП 3-1;

2. БП 3-2.

2. Основная сфера применения

Строительные элементы из железобетона разработаны и активно используются для строительства объектов промышленного назначения, возводимых из кирпича, естественного или искусственного камня. Для кирпичных стен используются изделия с шириной сечения 510 мм, остальные варианты размеров – для стен из легкобетонных материалов. Перемычки используют для устройства проемов со сплошной кладкой сверху или переменной. В каждом из типоразмеров разработан вариант перемычки для самонесущих стен, а также, усиленные варианты для использования при дополнительных нагрузках от плит перекрытия, других элементов конструкции. Перемычки для проемов 4,5 метра, условия эксплуатации которых предполагают повышение нагрузок, дополняются обвязочными балками, разработанными в рамках этом же нормативном документе, что существенно повышает вариативность реализуемых строительных проектов.

3. Обозначение маркировки

Железобетонные изделия маркируются производителем в установленном порядке индексом, состоящим из букв и цифр, показывающих параметры железобетонного элемента. На примере

1. БП – балочная перемычка;

2. 3 – номер типоразмера;

3. 2 – номер несущей способности.

Габаритные размеры перемычки БП 3-2:

Длина = 3500;

Ширина = 380;

Высота = 290;

Вес = 800;

Объем бетона = 0,32;

4. Материалы изготовления и характеристики изделия

Перемычки БП 3-2 для проемов промышленных построек выполняются из тщательно подобранных компонентов по проверенной и утвержденной технологии. Для производства применяется бетон марки М 200 по прочности на сжатие, армируется конструкция пространственными каркасами, собранными из плоских сеток. При этом морозостойкость бетона назначается исходя из условий эксплуатирования, расчетных температур региона строительства. Продольное армирование перемычек БП 3-2 осуществляется горячекатаной арматурной сталью периодического профиля класса А -111.

5. Складирование, транспортировка и хранение

Перемычки БП 3-2 транспортируются и хранятся, уложенными в штабели высотой не более двух метров, для чего на выровненную поверхность устанавливают деревянные подкладки. Прокладки из дерева устанавливают между каждым следующим изделием в вертикальном ряду штабеля. Прокладки располагают строго вертикально одна над другой – это создает равномерность распределения нагрузки, предотвращая деформацию железобетонных изделий. Работы по погрузке и монтажу выполняются спецтехникой с применением строповочных приспособлений, поэтому при складировании необходимо обеспечить доступ для свободного захвата и подъема

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Сборные перемычки: решение для экономии средств и времени в строительстве

Содержание

Перемычка — это второстепенный конструктивный элемент, используемый для поддержки пролета стены над проемом в каменной стене. Их обычно относят к элементам второстепенной конструктивной важности, если только ширина проема не очень велика. Перемычки обычно представляют собой горизонтальные элементы с прямоугольным поперечным сечением и часто изготавливаются из железобетона или стали. Также могут использоваться другие материалы, такие как камень, кирпич, армированный кирпич и древесина.

Перемычки играют важную роль в здании, и их детали могут быть включены в структурный чертеж в виде схемы перемычек, чтобы показать спецификацию арматурных стержней в зависимости от размера проемов. Такой график может помочь сюрвейеру зафиксировать стоимость перемычек в ведомости количества.

В Нигерии наиболее популярным материалом, используемым для перемычки, является железобетон, который может быть монолитным или сборным. Моноблочные перемычки могут быть сконструированы так, чтобы охватывать всю длину стен здания, и их часто называют цепными перемычками. С другой стороны, они могут быть сконструированы так, чтобы перекрывать соответствующее отверстие, не выходя далеко за его пределы. Сборные перемычки часто используются для перекрытия только соответствующего проема.

Сборные перемычки всегда удобны для жилых зданий и в основном используются инженерами-экономистами. Основные преимущества включают экономию средств и времени для проекта или подрядчика.

По сути, идея тонких сборных перемычек заключается в том, что обеспечением верхней арматуры и подвесных стержней можно пренебречь для малонагруженных однопролетных элементов при изгибе. В нижней части перемычки предусмотрено усиление, чтобы принять на себя все напряжения изгиба. Однако обычная монолитная перемычка имеет преимущество перед сборной перемычкой, если здание будет подвергаться реконструкции или если перемычки проходят между железобетонными колоннами.

Преимущества использования сборных перемычек в строительстве:

1. Значительная экономия на армировании достигается за счет использования обрезков других элементов
2. Это более рационально из-за снижения требований к цементу и заполнителям
3. Улучшенный контроль качества при производстве перемычки
4. снижает стоимость опалубки
5. снижает затраты на оплату труда
6. Относительно легко построить
7. Экономит время на программе строительства, так как его можно произвести и хранить раньше срока.

1. Для установки перемычки может потребоваться подъемный механизм
2. Прочность стены/элемента снижается с монолитным

(1) Размер: Ширина перемычки должна быть равна ширине стены, на которую она опирается или опирается, если не указано иное. Глубина перемычки должна быть не менее 100 мм, а длина зависит от ширины проема. Должна быть предусмотрена длина торцевой опоры не менее 200 мм за лицевой стороной проема. Когда пролет перемычки превышает 2 м, следует уделить более серьезное внимание.

(2) Бетон: Для строительства перемычек следует использовать бетон с минимальной маркой прочности 15 МПа, если не указано иное. Качество цемента, заполнителя и воды должно быть минимальным требованием, используемым для строительства основных железобетонных элементов.

(3) Армирование: Обычно достаточно двух или трех высокопрочных стержней диаметром 12 мм (2Y12 или 3Y12), размещенных в нижней части перемычки. При этом минимальная площадь арматуры, необходимая для предусмотренного сечения, не должна быть нарушена (0,13 % от площади сечения). Верхнее усиление (подвески) со звеньями (хомутами) может быть предусмотрено или не предусмотрено в зависимости от принятой глубины. При размещении ссылок необходимо указать минимальную площадь и требуемый интервал.

(1) Подготовка поверхности : Для отливки сборной перемычки требуется плоская поверхность. Этого можно добиться на хорошо выровненном полу или на морской фанере, уложенной на твердую поверхность. Морская доска покроет все неровности, которые могут появиться на поверхности, и придаст гладкий законченный вид.

(2) Легкость демонтажа : На поверхность следует расстелить цементный мешок или мембрану, чтобы принять бетон перемычки и облегчить ее быстрое удаление без прилипания к платформе. В качестве альтернативы поверхность морской доски можно смазать одобренным материалом.

(3) Конструкция опалубки/формы : Форма для сборного железобетона может быть изготовлена ​​из досок или морских досок, соединенных вместе. При наличии также могут использоваться специальные формы из стали или пластика.

(4) Бетонное покрытие : Должно быть обеспечено номинальное бетонное покрытие (до звеньев) не менее 15 мм. Обычно при выборе бетонного покрытия должны учитываться степень огнестойкости, сцепление и долговечность (условия воздействия) перемычки.

(5) Бетонирование : Бетонная смесь прочностью не менее 15 МПа через 28 дней должна быть тщательно залита и укреплена в подготовленной форме/опалубке. Вибратор обычно не требуется для сборных перемычек, так как уплотнение может быть достигнуто путем утрамбовки бетона или постукивания по бокам формы/опалубки. Верхнюю поверхность можно обработать шпателем.

(6) Отверждение: Снимите формы через 24 часа и отвердите любым подходящим методом не менее 7 дней перед установкой.

(7) Обращение и хранение: Сборные железобетонные перемычки являются хрупкими элементами, которые могут быть повреждены при неправильном обращении. Следует избегать всех форм ударов или падения с высоты. Элементы следует хранить на ровной поверхности и защищать до момента их размещения.

1. Нанесите высококачественный цементный раствор вокруг торцевой опоры каменной стены, которая будет поддерживать перемычку
2. Поднимите сборную перемычку аккуратно поместите его на раствор, соблюдая выравнивание и уровень
3. Установите временную опору для эффективного переноса напряжений.

Рекомендация

1. Архитекторы должны предусмотреть использование сборных перемычек в своих проектах, делая оконные или дверные проемы на каменных стенах. Хотя это не всегда возможно из-за наличия колонн в важных областях.
2. Недорогие и массовые схемы застройки могут использовать сборные перемычки для экономии затрат и сокращения времени доставки.
3. Инженеры-оценщики, подрядчики и консультанты должны применять сборные перемычки в своих конструкциях.

Заключение

Использование сборных перемычек является альтернативой, позволяющей сэкономить деньги и время в строительстве. Это также устойчивая практика, которая может привести к повторному использованию отходов на месте, таких как пустые мешки из-под цемента, старые доски/опалубка, обрезки арматуры и отходы бетонных материалов.

PS: В Structville мы ценим устойчивое развитие и создание ценности. Вы хотите просмотреть и проанализировать свои чертежи и счета, чтобы увидеть, где вы можете сэкономить деньги и время, не жертвуя качеством? Вы можете связаться с нами по телефону [email protected] , чтобы договориться с нашей командой инженеров по стоимости .

Что такое перемычка? | Типы перемычек | Использование | Расчет длины перемычки

Что такое балка перемычки?

Перемычка горизонтальная гибкий элемент с отверстиями в стены для дверей, окон, вентиляторов, шкафов и т.

Опора перемычки

Длина опоры перемычки обеспечена следующими 4 случаи.

• Высота перемычки

• Минимум 150 мм

• От 1/10 до 1/12 пролета перемычки.

• Ширина перемычек равна ширине стены.

Всегда обеспечить адекватную поддержку концов перемычек. Рекомендации производителя следует соблюдать, но стандартный тест составляет 150 мм (6 дюймов) для каждого. Если вы не дают достаточных результатов, перемычка выйдет из строя под нагрузкой.

Что это длина перемычки?

(или)

Как широкое структурное отверстие?

· Измерьте размер структурное отверстие, следовательно, четкий промежуток между опорами каменной кладки.

· Добавьте 200 мм (200 мм пример) минимальный подшипник к каждому концу.

Пример длины перемычки = 200 + 1200 + 200 = 1600 мм

ЧИТАЙТЕ ТАКЖЕ: Как Расчет количества стали перемычки балки — график изгиба стержней

Типы перемычек в зависимости от конструкции Материалы

1. Деревянные перемычки

2. Кирпичные перемычки

3. Каменные перемычки

4. Армированный кирпич Перемычки

5. Бетонные перемычки

        а) Обычный бетон Перемычки

        b) Железобетонные перемычки

Я. (b) Сборные перемычки

II. (b) Литье на месте Перемычки

6. Стальные перемычки

· Стандартная полость Стальные перемычки

· Короткий внешний лист Стальные перемычки

· Широкий внутренний лист Стальные перемычки

· Широкий внешний лист Стальные перемычки

7. Специалист по перемычкам – Катник

8.

В В этой статье мы обсудим основные типы перемычек на основе материалов

1. Древесина или деревянная перемычка

В В старые времена строительства часто использовались деревянные перемычки. Но в наши дни их заменяют многие современные методы, хотя они все еще используются в холмистой местности. Главные недостатки деревьев – высокая стоимость и низкая долговечность. и уязвимость к огню.

Если длина проема больше, это обеспечивается за счет присоединения нескольких кусочки дерева с помощью стальных болтов, показанных на рисунке ниже. для широких стен он был составлен из двух кусков дерева, поставленных на расстоянии с помощью набивки деталей из дерева. Иногда их усиливают путем установки пластин из мягкой стали сверху и снизу, называемых перемычками.

Он имеет некоторые другие недостатки-

1. Он менее долговечен.

2. Древесина легковоспламеняющийся, поэтому он склонен к возгоранию.

3. Эти линдели конструктивно слабый.

4. Без надлежащего вентиляции, древесина обречена гнить.

2. Кирпичные перемычки

Эти используются для проемов малых пролетов (менее метра) с небольшой нагрузкой. Они обычно имеют кирпичи, которые обычно кладут в конце, а иногда и в край.

Кирпичная перемычка сооружается на временной деревянной опоре (т. е. в центре функционирующий) называется Turning Piece. Кирпичи с лягушками больше подходят для строительства перемычки, потому что они образуют вмятины при окаймлении и, следовательно, имеют более высокую сопротивление резанию в концевых соединениях (более высокая прочность). Структура, образованная использование лягушачьих кирпичей называется «перемычкой жокейского кирпича».

следует уделить должное внимание следующим моментам:

Кирпич перемычки являются наиболее часто используемым применением строительства в кирпичной кладке. Стальные стержни (1:3), поставляемые со стороны натяжения каменщика и богатые заполните цементом строительные швы, в которых размещены стальные проволоки.

ширина швов должна быть не менее чем в 3 раза больше диаметра применяется арматурный стержень. Используемый кирпич должен быть хорошего качества.

Это Тип перемычки можно использовать для зазоров до 2500 мм и толщиной до 100 мм. мм, 200 мм..

3. Каменная перемычка

камень биты прямоугольной формы можно использовать в качестве перемычки. Перемычка такого типа в основном используется в этой области, где есть хороший доступ к камню. В выключенном состоянии вероятность того, что длина отверстия будет велика, к тому времени, во всяком случае, два кусочки дерева прикреплены, чтобы дать перемычке все, что считается быть открытиями. Они используются только в горных зданиях, потому что они слишком весят. много и других материалов для строительства нет. Его использование в основном связаны с каменными сооружениями. Каменные перемычки должны использоваться в соответствии с характерной планировкой. Толщина каменной перемычки составляет важным фактором в его конструкции.

По эмпирическому правилу предполагается, что толщина составляет 40 мм. Длина пролета должна быть 300 мм и минимальная толщина 80 мм. Этот тип перемычки будет твердый и сильный.

Есть также несколько недостатков каменной перемычки.

· Его высокая стоимость и во-вторых, неспособность выдерживать чрезмерное поперечное напряжение.

· Из-за слабости предел прочности при растяжении не применяются в зданиях, подверженных вибрационным нагрузкам состав.

· Транспорт – это очень сложная задача, поэтому их трудно перенести в города.

4. Перемычки из армированного кирпича

проблемы с кирпичными перемычками — более тяжелые нагрузки и большая длина пролета. Их можно преодолеть, используя арматурные стержни. Так армированный кирпич перемычки обеспечивают большую поддержку, чем кирпичные перемычки. Глубина армированного кирпичных перемычек равна 100 мм. или кратно 100 мм (или один кирпич толщина).

Расположение кирпичей должно быть таким, чтобы между ними оставалось достаточно места. соседние кирпичи для вставки легких стальных стержней в качестве арматуры. После вставки брусков оставшийся зазор заполняется цементным раствором 1:3. 6 стержни мм используются в качестве вертикальных хомутов на каждом 3-м вертикальном компоненте. от 8 до 10 мм стержни, расположенные внизу, используются в качестве основного армирования.

5. Стальные перемычки

Стальные перемычки подходят для преувеличенные нагрузки тяжелые, а открытые пространства большие. Стальные перемычки желательно, когда глубина перемычки играет важную роль, потому что глубина железобетонные перемычки не могут быть оставлены без внимания проектировщиком из-за высокой нагрузки.

В этих перемычках используется профилированный сечения или балки из стального проката или профилей поштучно или в в сочетании с двумя или тремя модулями. В зависимости от требований Lintel может быть одно деление или две или более комбинации. Одинарная стальная балка может быть встроенный в бетон или покрытый каменной поверхностью, чтобы сохранить ту же ширину стена. Комбинация из двух и более блоков размещается рядом и позиционируется разделителем труб. Водоснабжение обеспечено на десять дней во всех случаи.

Он имеет несколько примечаний:

· Стальные перемычки могут быть используется для поддержки более тяжелых нагрузок на более важных участках без необходимости заменить или усилить.

· Стальные перемычки подвержен ржавчине, коррозии или коррозии.

· Стальные перемычки очень практичный и менее трудоемкий.

6. Железобетонная перемычка

В настоящее время армированная бетонные перемычки являются наиболее распространенными в использовании. Таким образом используется армирование. для решения проблемы низкой податливости бетона. Они встроены в сегодняшнее структуры. Они подходят для высоких нагрузок и больших проемов. Их толщина держится до 8 сантиметров на метр. Перемычки из железобетона могут быть сборными или монолитными.

Как правило, сборные железобетонные перемычки используются, когда зазор перемычки мал. ширина перемычки должна быть равна ширине стены. Глубина перемычка зависит от длины пролета и величины нагрузки.

Бетон, хотя и прочный при сжатии становится хрупким при растяжении, поэтому основные арматурные стержни используется ниже, чтобы противостоять растягивающему напряжению. Половина этих столбиков завязывается на концах. Предусмотрены обрезанные хомуты, чтобы выдерживать поперечное напряжение сдвига. Как правило, цемент, песок и заполнители смешивают в пропорции 1:2:4 до образования цементного раствора бетонный раствор.

Есть несколько преимуществ эта перемычка:

· Они долговечны, жесткий и сильный.

· Железобетон перемычка обладает огнеупорными свойствами.

· Они экономичны и легко построить.

· Основное преимущество перемычек из железобетона заключается в том, что их можно модифицировать под любой размер и форму.

Часто задаваемые вопросы

Использование перемычки

·       назначение перемычки

·       Эти балки используются для поддержки стен над проемами, такими как окна и двери.

·       Для сохранность окон и дверей этими балками обеспечена.

·       Эти предусмотрены балки, чтобы выдерживать нагрузки, исходящие от блоков или кирпичей выше.

·       Это предусмотрено смещение его нагрузок на боковые стенки.

·       Перемычки иногда используются в качестве декоративных архитектурных элементов.

Что виды перемычек в строительстве?

1. Деревянные перемычки

2. Кирпичные перемычки

3. Каменные перемычки

4. Армированный кирпич Перемычки

5. Бетонные перемычки

    а) Обычный бетон Перемычки

    d) Железобетонные перемычки

III. (b) Сборные перемычки

IV. (b) Литье на месте Перемычки

6. Стальные перемычки

· Стандартная полость Стальные перемычки

· Короткий внешний лист Стальные перемычки

· Широкий внутренний лист Стальные перемычки

· Широкий внешний лист Стальные перемычки
