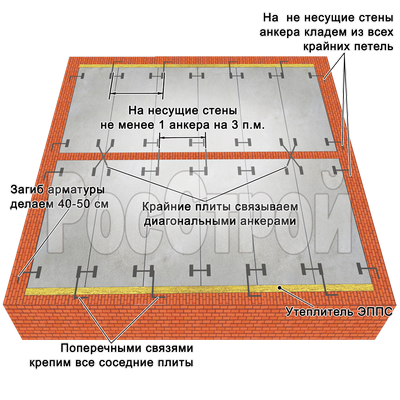

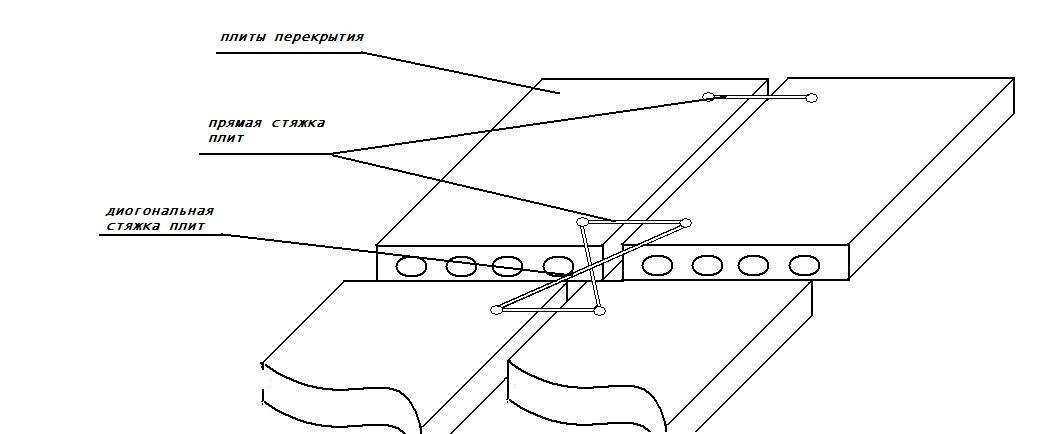

Нужно ли связывать между собой плиты перекрытия: Перевязка плит перекрытия между собой

Чертеж армированной плиты

Арматурой для монолитной плиты являются прутки сечением 8-14 миллиметров, толщина фундаментной плиты при этом составляет 150 миллиметров. Таким образом, процент соотношения диаметра прутка к толщине плиты составляет 5%.

Армирование плиты позволяет решить общую концепцию строительства по-настоящему теплых домов. Поперечные и продольные железобетонные плиты перекрытий позволяют надежно защитить от холода чердачные помещения и эксплуатируемые мансарды.

Все армированные фундаментные плиты перекрытия используются, в первую очередь, в перекрытиях общественных и жилых домов, стены которых выполнены из ячеистых бетонных или крупных блоков, а также кирпича. Такие плиты перекрытий применяются для зданий, процент влажности воздуха в которых составляет 60-75%, которые имеют на поверхности стен внутреннюю пароизоляцию. Глубина опирания плит на несущие стены составляет не менее 80 миллиметров.

Схема армирования монолитной плиты.

Армировать фундаментные плиты необходимо не только для качественного утепления постройки и ускорения процесса строительства, но и для повышения звукоизоляции. Армированные железобетонные плиты имеют небольшой вес, поэтому они снижают нагрузку на стены и фундамент здания, тем самым давая возможность получить дополнительный экономический эффект при возведении дома. Очень важно, что для процедуры армирования пустотных плит перекрытия нет необходимости использовать большую строительную технику, в том числе подъемный кран.

Конструкция получается прочной, она способна без проблем выдержать колоссальные нагрузки, а также воздействие высоких температур на протяжении длительного периода. Для сравнения заметим, что деревянные перекрытия способны выдержать огненное воздействие всего 25 минут, а такие плиты выдерживают час, то есть процент превышения составляет 200 единиц.

Современное строительство, в котором применяют армирование фундаментной плиты, позволяет строить здания любой сложности и любых размеров. Используя монолитные стены, появляется возможность перекрывать те помещения, которые имеют неправильную геометрическую форму стен. Так можно создавать нестандартные по габаритам перекрытия.

Технология: как правильно армировать плиты

Если говорить об основных составляющих данной технологии, то традиционная схема армирования фундаментных плит выглядит так: рабочие стержни снизу плиты, рабочие стержни сверху; арматура, перераспределяющая нагрузку; подставки из катанки. Перед началом армирования важно правильно рассчитать будущую нагрузку и необходимую толщину бетона — этого требует правильная технология. Толщина перекрытия должна рассчитываться из пропорции 1:30. Это означает, что требуемую толщину бетона можно узнать, разделив длину пролета на 30, — так получится оптимальная толщина, процент погрешности — +/- 1%.

Схема армирования углов плиты.

Если толщина фундаментной плиты превышает 150 миллиметров, то в таком случае армирование необходимо совершать в два слоя, которые связываются между собой металлической проволокой. Размер ячеек не должен превышать 200х200 миллиметров, но одновременно не должен быть и меньше 150х150 миллиметров.

Если специально уменьшать толщину бетона, то заметно увеличится расход металлопроката, если возрастает толщина, то это ведет к увеличению объемов используемого бетона. Для прочности изделия применяется, как правило, арматура одного диаметра. Дополнительное армирование плиты можно выполнить, используя прутья длиной 400-1500 миллиметров.

Основная часть нагрузки находится на нижних слоях арматуры, сжимающая нагрузка давит на верхние. С этим усилием может легко справиться и бетон. Процесс армирования фундаментной монолитной плиты необходимо выполнять на всю длину изделия, стоит применять опалубку, которая является важным этапом в монтаже всей плиты. Для создания опалубки можно использовать обычные деревянные доски 50х150 миллиметров или обычную фанеру.

Очень важно надежно и прочно закрепить стойки опалубки. Этот связано с тем, что вес бетона, который используется в данной операции, может достигать 300 кг/кв.м перекрытия. Единственный элемент, без которого будет действительно сложно обойтись, — это телескопические стойки. Это очень надежный и удобный инструмент. Такая стойка способна выдержать две тонны веса, ведь доска может иметь сучки или микротрещины.

Особенности армирования фундаментных плит

Схема расположения усилений.

Монолитную плиту, поперечное сечение которой может быть разной, необходимо армировать в два слоя. Первая сетка располагается в нижней части плиты, вторая — должна идти сверху. Сетки должны располагаться строго в середине бетона. Защитный слой, который создается при помощи опалубки, должен быть от 15-20 миллиметров. Арматура и сетка между собой связываются при помощи специальной вязальной проволоки.

В сетке арматура должна будет полностью цельной, не иметь никаких разрывов, иначе процент разрушенных армированных фундаментных плит будет постоянно расти. Если не хватает длины арматуры, то дополнительные прутья нужно подвязывать с нахлестом, который должен равняться 40 диаметрам самой арматуры. Если, например, армируется перекрытие диаметром в 10 миллиметров, то нахлест необходимо сделать в 400 миллиметров. Все стыки должны располагаться строго в шахматном порядке, в разбежку. Края верхней и нижней арматуры можно связывать между собой П-образным усилением.

Так как процент нагрузки на железобетонную плиту передается сверху вниз, то можно сделать следующий вывод: главной рабочей арматурой является именно нижняя, которая испытывает растягивающие нагрузки. Верхняя, в основном, получает нагрузки на сжатие.

При проводимой процедуре армирования нижняя сетка дополнительно прокладывается между несущими опорами строго посередине. При связке верхней сетки необходимо усиление прокладывать над несущими опорами. Требуется дополнительное усиление в местах большого скопления отверстий разного диаметра. Нижняя сетка усиливается между несущими стенами в проеме.

Верхняя сетка, как правило, усиливается над несущими стенами. Армирование монолитных плит перекрытия в тех местах, где они опираются на колонны, требует создания объемных усилий. Плита перекрытия заливается с помощью бетононасоса. При этом в обязательном порядке уплотняется бетон, для этих целей используется глубинный вибратор. Процесс затвердения бетона сопровождается его усадкой, чей процент возрастает по мере высыхания бетона, что приведет к появлению на его поверхности микротрещин. Именно поэтому на протяжении двух-трех дней после совершения заливки бетоном желательно пролить данную конструкцию обычной водой. Бетон лучше увлажнять путем разбрызгивания, а не прямой струей воды.

Формула расчета арматуры

Имеется плита габаритами 6х10 метров. Используется арматура диаметром 10 миллиметров, шаг сетки 20 сантиметров. Произведем расчет количества арматуры , которую необходимо уложить: (6/0,2+1) + (10/0,2+1)= 31 (прутки по 6 метров) + 51 (прутки по 10 метров) = 82 прутка. Необходимо использовать два пояса армирования, поэтому количество арматуры удваивается. В итоге получается 82 *2 = 164 прутка, в том числе 62 прутка по 6 метров и 102 прутка по 10 метров. Итого 62*6+102*10= 1392 метров арматуры для армирования плиты.

Типы бетонных соединений и их назначение

Правильное создание и расположение швов сохраняет бетон в лучшем виде Билл Палмер, обозреватель ConcreteNetwork.com
Обновлено 22 июня 2020 г.

Бетон не пластичный материал — он не растягивается и не сгибается, не ломаясь. В этом его величайшая сила и величайшая слабость. Его твердость и высокая прочность на сжатие — вот почему мы так много используем его в строительстве. Но бетон движется — он сжимается, расширяется, и разные части здания движутся по-разному. Здесь вступают в игру суставы.

Несмотря на то, что многие строительные элементы, включая стены и фундаменты, спроектированы и построены с использованием соединений, мы ограничим это обсуждение соединениями в бетонных плитах. Вот обзор типов соединений, их функций и советов по поиску и установке соединений.

Нужна помощь с вашим проектом? Найти бетонных подрядчиков рядом со мной.

Информация о швах по бетону

Изоляционные швы

Строительные швы

Усадочные швы

Заделка швов

Герметизация швов

Различные швы в бетонных плитах имеют одну и ту же основную цель предотвращения трещин.

Назначение швов в бетонных плитах

При движении бетона, если он связан с другой конструкцией или даже с самим собой, мы получаем то, что называется стеснением, которое вызывает растягивающие усилия и неизменно приводит к растрескиванию. Ограничение просто означает, что бетонный элемент (будь то плита, стена или фундамент) не может свободно сжиматься при высыхании, расширяться и сжиматься при изменении температуры или немного оседать в грунтовом основании (см. ).

Швы позволяют одному бетонному элементу двигаться независимо от других частей здания или конструкции. Швы также позволяют бетону сжиматься по мере высыхания, предотвращая так называемое внутреннее ограничение. Внутреннее ограничение создается, когда одна часть плиты сжимается больше, чем другая, или сжимается в другом направлении. Подумайте, как плохо вы себя чувствуете, когда часть вас хочет делать одно, а другая часть хочет делать что-то другое! Бетон ощущается так же.

Различные швы в бетонных плитах имеют одну и ту же основную цель предотвращения трещин.

В плитах существует три типа соединений:

• Изолирующие швы (также иногда функционирующие как компенсаторы)

• Строительные швы (которые также могут выполнять функцию деформационных швов)

• Деформационные швы (также иногда называемые регулирующими швами)

Декоративные швы

Чисто выпиленный шов очень мало портит внешний вид штампованной плиты. Супер-Крете Интернэшнл

Плитка из декоративного бетона требует швов для предотвращения растрескивания, что еще менее приемлемо, чем для обычного серого бетона. Изоляционные и строительные швы в декоративном бетоне точно такие же, как и в любом другом бетоне.

Этот лезвие со скошенной кромкой превращает стандартный спил в декоративный элемент. Husqvarna Soff-Cut.

Вот несколько советов по созданию компенсационных швов в декоративном бетоне:

• Не путайте штампованный или гравированный шаблон с стыком — штампованные шаблоны и гравированные вырезы недостаточно глубоки, чтобы создать ослабленную плоскость для усадки соединение. Убедитесь, что глубина шва составляет не менее ¼ толщины плиты.
• Расстояние и расположение швов для штампованного бетона идентично любому другому типу бетона.
• Для штампованного бетона, если рисунок имеет прямые линии, например узоры из шифера, кирпича или дерева, вырежьте стыки, чтобы максимально следовать штампованному рисунку. Стыки могут различаться по расположению на несколько дюймов или даже на фут или два, не приводя к трещинам. Некоторые подрядчики по штамповке используют изготовленные на заказ долота для вырезания стыков в штампованном узоре.
• Для рисунков булыжника или булыжника стык, вырезанный по штампованному рисунку, вряд ли будет работать должным образом, поскольку движение усадки не всегда перпендикулярно стыку. Любое движение, параллельное суставу, скорее всего, заблокирует сустав, что приведет к неконтролируемому растрескиванию.
• В штампованном бетоне, пожалуй, лучший способ вырезать швы – использовать отрезную пилу. Неровная поверхность затрудняет управление прокатной пилой. Советы по этому поводу можно найти в видеоролике Боба Харриса или получить копию его Руководства по штампованному бетону — швы описаны в главе 23.
• Усадочный шов с распилом идеально подходит для декоративного бетона, потому что шов уже и чище, чем шов с инструментами.
• Пилы с ранним входом обеспечивают красивый и чистый разрез декоративных бетонных швов. Пила Soff-Cut 150D предназначена для декоративной резки.
• Soff-Cut также производит лезвие со скошенной кромкой, которое используется на второй день для превращения обычного распиленного шва (или шва с ранним входом) в декоративный шов. Узнайте больше о пилах для резки бетона со сверхранним входом и алмазных дисках Soff-Cut.
• Для клеевых накладок вырежьте стыки, точно совпадающие с стыками базовой плиты. Никаких дополнительных стыков не требуется.
• Для несвязанных покрытий ACI 360R-06 рекомендует следующее: «Для тонкой, неармированной, несвязанной плиты покрытия следует предусмотреть дополнительные стыки между существующими соединениями в нижней плите, чтобы помочь минимизировать напряжение скручивания в плите покрытия. плита может иметь высокое напряжение изгиба из-за того, что нижняя плита является твердой основой для верхней плиты. Кроме того, любые трещины в базовой плите, которые не являются стабильными, должны быть отремонтированы, чтобы гарантировать, что они не будут отражаться в неармированную верхнюю плиту».

Плиты без швов

Покрытие не имеет швов и трещин благодаря высокому содержанию структурных синтетических волокон. Forta Corp.

Хотя в большинстве случаев усадочные швы необходимы, существуют методы, которые позволяют исключить или уменьшить количество швов.

Передача нагрузки

Эти пластиковые втулки прибиваются к деревянной переборке, чтобы обеспечить место для дюбеля передачи нагрузки. Гринстрик.

Для большинства легких плит, даже для подъездных дорог, мы не слишком беспокоимся о передаче нагрузки через стыки — в противном случае мы рассчитываем на блокировку заполнителя для выполнения этой работы. Но в строительных швах или усадочных швах в плитах, которые будут иметь более высокие нагрузки, нам нужен способ удерживать плиты вертикально выровненными при пересечении транспортных потоков. Проблема в том, что если одна сторона шарнира прогибается под нагрузкой, то колеса ударятся о небольшой подъем с другой стороны шарнира, и в конечном итоге края шарниров сломаются. В тех случаях, когда есть необходимость в перемещении грузов, следует подумать о следующем:

Ромбовидные нагрузочные плиты передают нагрузки через строительный шов, не создавая ограничений в любом направлении. Обратите внимание на активированный компрессионный сустав. Строительные технологии ПНА.

• Совокупная блокировка создается внутри активированного деформационного шва. Сломанный край под суставом достаточно неровный, чтобы выступающий заполнитель зафиксировался на другой стороне. Если швы расположены близко друг к другу (или бетон дает небольшую усадку), так что они не открываются слишком сильно, блокировка заполнителем может быть эффективной. Однако для более тяжелых нагрузок используйте метод механического переноса сдвига.
• Существует множество механических устройств передачи нагрузки (или передачи сдвига), включая штифты (как квадратные, так и круглые), ромбовидные нагрузочные пластины и шпоночные канавки.
• Шпоночные канавки были упомянуты в разделе о строительных соединениях. Обычно они не рекомендуются, хотя могут быть эффективными в строительных швах, которые остаются герметичными.
• Дюбели должны быть правильно выровнены, чтобы быть эффективными. Дюбели должны быть перпендикулярны стыку как по вертикали, так и по горизонтали. Неправильно установленные дюбели могут привести к ухудшению состояния соединения.
• Дюбели должны быть гладкими, без острых краев, которые могут зацепиться за бетон. Из арматуры не получаются хорошие дюбеля. Половина дюбеля, находящаяся в бетоне с одной или другой стороны, не должна быть приклеена к бетону, чтобы шов мог открыться при усадке бетона. Обычно используются разрыхлители или смазки. Не наносите смазку слишком толстым слоем.
• Лучший способ обеспечить правильное выравнивание дюбелей в конструктивном стыке — просверлить отверстия в переборках или использовать запатентованную форму переборки, которая выравнивает дюбели.
• Для распила компенсационных швов лучше всего использовать корзины для дюбелей, а затем вернуться, чтобы вырезать шов над дюбелями.
• Ромбовидные нагрузочные пластины для строительных швов — это новый и очень эффективный метод, который позволяет плите усаживаться в двух направлениях, устраняя любые ограничения.
• Размеры и интервалы для круглых. квадратные и прямоугольные дюбели, а также ромбовидные нагрузочные пластины приведены в ACI 302.1R-04, Руководство по устройству бетонных полов и плит, или ACI 360R-06, Проектирование плит на грунте.

Нужна ли арматура бетонной плите, патио, подъездной дорожке?

0shares

• Share
• Pin

Вы планируете бетонную плиту, патио или подъездную дорожку? Пытаетесь выяснить, нужна ли вам бетонная арматура для вашего проекта? Существуют различные факторы, влияющие на конструкцию заливки и необходимость арматуры.

Бетон, поддерживающий тяжелые грузы, большие транспортные средства или конструкции, должен быть усилен стальной арматурой для повышения его прочности на растяжение. Прокладки толщиной 5 дюймов и более также должны быть усилены, как и перекрывающие отверстия. В этом нуждается и бетон, лежащий на бедных грунтовых слоях или подверженный морозу-оттаиванию.

В этой статье мы объясним, что такое арматура, когда ее следует использовать, какие бывают типы и размеры арматуры и как ее устанавливать. Кроме того, мы обсудим проволочную сетку и когда ее использовать. Наша цель — предоставить вам информацию, необходимую для определения того, нужна ли вам арматура или сетка для вашего проекта.

Быстрая навигация

• Что такое бетонная арматура?
• Всегда ли бетону нужна арматура?
• Когда вам нужно использовать арматуру в бетоне?
  • Slab
  • Concrete Patio
  • Concrete Driveway
  • Walkway
  • Small Concrete Slab
• Types of Reinforcement in Concrete
  • Carbon Steel Rebar
  • Galvanized Rebar
  • Stainless Steel Rebar
  • Epoxy-Coated Rebar
  • Проволочная сетка
  • Арматура против проволочной сетки
• Можно ли заливать бетон без арматуры?
• Ржавеет ли арматура в бетоне?
• Какой размер арматуры мне нужен для бетонной плиты?
• Где находится арматура на бетонной плите?
• Как рассчитать количество арматуры?
• Как армировать бетон арматурой
• Когда использовать проволочную сетку в бетоне?
• Заключение

Что такое бетонная арматура?

Арматурный стержень или арматурный стержень — это стальной стержень, используемый для снижения вероятности растрескивания бетона под действием сил растяжения. Бетон обладает большой прочностью на сжатие, но может треснуть или сломаться, если его не поддерживать полностью снизу или изнутри. Арматура используется уже более 150 лет для повышения прочности бетона на растяжение.

Арматура изготавливается из горячекатаной стали различной толщины и используется для укрепления бетона изнутри. Обычно его укладывают в виде сетки, формируют в виде стального полотна или укладывают параллельными нитями. Чем толще брусок и чаще его размещение, тем прочнее готовое изделие.

Сталь улучшает способность бетона противостоять силам или напряжениям, воздействующим на него горизонтально или вертикально. Он распределяет силы по бетону вместо того, чтобы позволять ему центрироваться и трескаться. Стальной армированный бетон намного прочнее и устойчивее, чем бетон без арматуры. Арматуру часто называют деформированной сталью из-за гребней, которые позволяют ей прочно сцепляться с бетоном.

Всегда ли бетону нужна арматура?

Бетонные плиты или прокладки, используемые для патио или подъездных дорог, не нуждаются в усилении для автомобилей, легких грузовиков или шезлонгов. Если бетон должен будет поддерживать тяжелую технику, большегрузные транспортные средства, джакузи, спа или бетонную печь для пиццы, рекомендуется использовать арматуру. Бетон, который будет опираться на засыпку или другое нарушенное или слабое основание, также выиграет от армирования.

Арматура помогает уменьшить растрескивание бетона и делает его более прочным и стабильным. Армирующая сталь позволяет бетону выдерживать больший вес, растягивающие напряжения, вибрацию и даже сдвиги в слоях грунта. Это помогает продлить срок службы бетона, сводя к минимуму смещение, растрескивание и разрушение.

Железобетон может треснуть, но сталь препятствует горизонтальному, вертикальному и боковому разделению или перемещению. Бетон без стальной арматуры с большей вероятностью растрескается и расслоится под действием растягивающих напряжений, а также сил расширения и сжатия. Арматура позволяет заливать более крупные и толстые слои, сводя к минимуму силы, воздействующие на бетон.

Когда вам нужно использовать арматуру в бетоне?

Использование арматуры во всех бетонных плитах является ненужным расходом, хотя бывают случаи, когда следует использовать перемычку из стальной арматуры. Для больших прокладок обычно требуется стальная арматура, чтобы предотвратить изгиб и растрескивание из-за замерзания-оттаивания или других растягивающих усилий. Лучше всего проконсультироваться с инженером-строителем или аналогичным специалистом, если вы не уверены. Вот несколько причин, по которым необходима арматура:

Плита

Плиты толщиной более 5 дюймов должны иметь перемычку из арматуры, чтобы предотвратить растрескивание. Те, которые могут поддерживать конструкции, возведенные по их периметру или внутри него, также должны быть усилены.

Дополнительно укрепите плиты, перекрывающие слабый или нарушенный грунт, а также над дренажными трубами или канавами. Плиты, которые будут поддерживать тяжелое оборудование, самосвалы, жилые дома или материалы, такие как строительные материалы или бочки с жидкостями, также должны быть усилены.

Бетонное патио

Внутренние дворики возле зданий обычно перекрывают засыпанный грунт и должны иметь дополнительную прочность на растяжение, как и те, что расположены на склонах или слабом грунте. Если вы планируете джакузи, спа, кухню на открытом воздухе, камин или печь для пиццы, арматурный стержень просто необходим. Внутренние дворики, которые когда-нибудь могут быть огорожены или иметь постоянную конструкцию, такую ​​как пергола, также должны быть укреплены.

Бетонная подъездная дорожка

Бетонная подъездная дорожка толщиной 4 дюйма, используемая для автомобилей или ½-тонных грузовиков, не требует использования горячекатаной стали в течение десятилетий. Тем не менее, более толстый бетон, подъездные пути с плохой опорой на грунт или те, которые регулярно поддерживают тяжелые грузы или транспортные средства, должны быть усилены.

Проходы

Проходы обычно имеют трещины расширения, вырезанные или проложенные в них, и обычно там они трескаются. Тротуары, которые охватывают слабый грунт, корни деревьев или дренажные зоны, лучше использовать с арматурой.

Многие пешеходные дорожки, пересекающие проезжие части или часто пересекаемые тяжелым оборудованием или грузами, также должны содержать стальную арматуру. Тротуары, на которых много пешеходов, особенно при ходьбе шагом или маршем, также должны быть укреплены.

Небольшая бетонная плита

Назначение малой бетонной плиты определяет потребность в арматуре. Небольшая площадка размером 3 на 4 фута снаружи двери не должна требовать стали при условии, что основание основания твердое, в то время как площадка, поддерживающая лестничный пролет, должна иметь сталь.

Небольшая подушка толщиной 4 дюйма, поддерживающая камин или джакузи, должна быть усилена. Помните, что сталь помогает предотвратить растрескивание, когда вес распределяется неравномерно или плита плохо поддерживается.

Типы арматуры в бетоне

Арматурная сталь используется в бетоне уже более 150 лет и за это время претерпела усовершенствования. Хотя существуют и другие способы армирования бетона, в этой статье основное внимание уделяется стали и тому, как она используется для повышения прочности на растяжение подкладок, плит, подъездных путей и пешеходных дорожек. Арматура используется для формирования каркасной конструкции, которая помогает бетону выдерживать силы изгиба и растяжения, сохраняя его прочность.

Арматурный стержень либо «гладкий», либо «деформированный». Гладкий профиль гладкий и обычно вдавливается в бетон до того, как он затвердеет. Деформированный профиль имеет гребни для соединения или сцепления с бетоном во время его заливки. Два профиля имеют определенные цели, но работают одинаково для укрепления бетона.

Существуют различные диаметры и сорта арматуры, предназначенные для различных целей и конструкций. Перед заливкой сталь разрезают, сгибают и связывают вместе, чтобы сформировать переплетение, паутину или каркас, напоминающий проволочную ткань, внутри форм. Чем толще арматура и меньше расстояние между прядями, тем большую прочность она придает бетону.

Конструкции, для которых требуется арматура, обычно проверяются перед заливкой, чтобы убедиться, что расстояние и расположение являются приемлемыми. Неправильное расстояние или размещение даже на дюйм может ослабить прочность на 20%. Наряду с расстоянием и размещением важен тип арматуры.

Арматура из углеродистой стали

Чаще всего используется горячекатаная арматура из углеродистой стали, или «черный стержень». Он ребристый, но может изгибаться и обеспечивает структурную прочность бетона. Это относительно низкая стоимость, но она стоит затрат на добавленную прочность. При воздействии элементов через трещины углеродистая сталь будет подвергаться коррозии быстрее, чем другие типы стали.

Оцинкованная арматура

Оцинкованная арматура, как и любая оцинкованная сталь, обладает большей коррозионной стойкостью, чем углеродистая сталь. На самом деле он в 40 раз более устойчив к коррозии и, следовательно, дороже. Сталь покрывается цинком путем холодной или горячей гальванизации или гальванопокрытия для защиты. Он часто используется для строительства дорог или мостов, где может возникнуть проблема солевой коррозии.

Арматура из нержавеющей стали

Арматура из нержавеющей стали является самой дорогой сталью и используется только тогда, когда другие не могут быть использованы. Он имеет наилучшую устойчивость к коррозии и очень прочный. Он содержит более высокое содержание хрома и никеля и используется в конструкциях, подверженных воздействию соли или магнетизма, — морских конструкциях или аппаратах МРТ. Кроме того, арматура из нержавеющей стали лучше подходит для сейсмостойких, ударных, противопожарных и защитных целей, чем другая арматура из углерода или сплава.

Арматурный стержень с эпоксидным покрытием

Арматурный стержень с эпоксидным покрытием или «зеленый стержень» представляет собой арматурный стержень из углеродистой стали, на который нанесен слой эпоксидной смолы для защиты от коррозии. Он использовался на мостах и ​​дорогах, подверженных воздействию соленой воды или солей против обледенения.

К сожалению, эпоксидное покрытие менее долговечно, чем оцинкованное покрытие, и даже сквозная перфорация может привести к коррозии. Арматура с эпоксидным покрытием запрещена в некоторых юрисдикциях и находится на рассмотрении в других.

Проволочная сетка

Проволочная сетка представляет собой решетчатую панель из арматурных стержней, сваренных или сплетенных вместе, чтобы сформировать проволочную ткань или клетчатый узор для армирования бетона. Сетка доступна с различной толщиной арматурных стержней и расстоянием между ними, в гладких и деформированных профилях, а также в различных типах стали.

Простая проволочная сетка из углеродистой стали распространена в жилых плитах и ​​подъездных путях, в то время как на дорогах и мостах может использоваться оцинкованная сетка, а в других конструкциях — нержавеющая сталь.

Арматура и проволочная сетка

Арматурная сталь используется для укрепления бетона и снижения вероятности его растрескивания и разрыва. Выбор между арматурой или проволочной сеткой часто зависит от желаемой прочности конечного продукта. Некоторые подрядчики предпочитают использовать в своих бетонных плитах и ​​то, и другое: арматуру между 1/2 и верхней 1/3 и сетку между верхней 1/3 и 1/4 прокладки толщиной 4 дюйма.

Арматура обеспечивает большую прочность на растяжение, чем сетка, в то время как сетка имеет фиксированную сетку меньшего размера для соединения верхних слоев бетона и минимизации риска растрескивания. Арматура должна быть установлена ​​на 2-дюймовые пластиковые стулья или другие устройства, чтобы удерживать ее на месте, что является дополнительным шагом.

Арматурный стержень с трудом сгибается и обеспечивает большую поддержку, когда плита перекрывает слабый или нарушенный грунт. Кроме того, арматура обеспечивает большую поддержку бетона, несущего тяжелые нагрузки, машины или оборудование.

Проволочная сетка может лежать на земле или арматурной сетке перед заливкой и подниматься сквозь бетон до того, как он начнет схватываться, так что она будет на дюйм ниже поверхности. В качестве альтернативы, для небольших подушек, сетка может быть погружена в бетон на дюйм после его заливки, но до того, как он начнет схватываться.

Сетка легко гнется, что является плюсом для придания формы, но может помешать отделке поверхности или даже ухудшить качество отделки. Для бетонных плит, которые, как ожидается, будут нести только легкие нагрузки, сетка предлагает менее дорогой вариант арматуры для уменьшения растрескивания и предотвращения разделения трещин.

Можно ли заливать бетон без арматуры?

Арматурный стержень предназначен для придания бетону большей прочности на растяжение, чтобы свести к минимуму растрескивание. Бетонные плиты, уложенные на грунт с правильно подготовленным и утрамбованным основанием, не рассчитанным на большие нагрузки, не требуют арматуры.

Размер и толщина заливки также определяют, следует ли использовать арматуру из стальных стержней. Плиты толщиной 5 дюймов и более и большие прокладки должны быть усилены. Плиты, которые будут поддерживать конструкции, тяжелое оборудование, машины или расходные материалы, также должны содержать стальную арматуру, чтобы предотвратить трещины, разрывы или расслоение в деформационных швах.

Арматура не нужна для бетонных плит, но значительно увеличивает ее прочность и срок службы. Некоторые подрядчики не будут строить плиты без стали, считая, что она обеспечивает большую прочность и универсальность. Дополнительные расходы сравнительно невелики, и, поскольку внутренние дворики и подъездные пути перепрофилируются для поддержки конструкций, может иметь смысл включить арматуру.

Ржавеет ли арматура в бетоне?

Сталь, заключенная в бетон, достаточно защищена от коррозии благодаря относительной непроницаемости бетона и его щелочной природе. Высокое значение рН в бетоне помогает защитить сталь тонким оксидным слоем. К сожалению, ионы хлора в морской и дорожной соли могут проникать в бетон и разрушать сталь.

Арматурный стержень, который не полностью окружен бетоном или который был оголен из-за растрескивания или расслоения, будет подвергаться коррозии, поэтому убедитесь, что ремонт сделан для защиты стали. Арматура или сетка будут окисляться вдоль прядей и расширяться, что приведет к разрушению бетона изнутри. Следы ржавчины на поверхности бетона, если они не оставлены чем-либо, помещенным на бетон, часто указывают на ржавление арматурной стали.

Надлежащая подготовка и установка стали перед заливкой так же важны, как и поддержание укладки во время заливки. Сталь, расположенная слишком близко к краям, верху или низу бетона, подвергается риску коррозионной активности. Использование камней или кусков дерева для поддержки арматуры также может подвергнуть арматуру коррозии под действием грунтовых вод и соли.

Какой размер арматуры мне нужен для бетонной плиты?

В большинстве юрисдикций требуется осмотр арматуры перед заливкой, поэтому лучше ознакомиться с местными строительными нормами и правилами. Следует определить размер и размещение арматуры в зависимости от длины, ширины и толщины плиты. Размещение и диаметр стержня важны для структурной прочности бетона.

В большинстве жилых домов используются плиты #3 диаметром 3/8 дюйма (3/8 дюйма² в поперечном сечении) или №4 диаметром 1/2 дюйма (1/2 дюйма² в поперечном сечении). Жилые плиты, несущие большие нагрузки, могут иметь диаметр № 5 или 5/8 дюйма. В 4-дюймовой плите из бетона с давлением 3000 фунтов на квадратный дюйм арматурный стержень № 3 обычно усиливает прокладку до 6600 фунтов на квадратный дюйм, в то время как увеличение на 1/8 дюйма до № 4 может увеличить выход прочности до 11 780 фунтов на квадратный дюйм.

Толщина арматурного стержня не должна превышать 1/8 толщины плиты, поэтому 4-дюймовая плита не должна иметь стали больше, чем 4-дюймовый или 1/2-дюймовый стержень. Лучше всего уточнить у инженера-строителя, будет ли ваша плита мостовой или консольной.

Для 4-дюймовых бетонных плит, используемых для подъездных путей и патио, обычно используется арматура №3. Подъездные пути, которые будут поддерживать ежедневное движение тяжелых грузовиков, часто используют стальной стержень 1/2 дюйма или № 4. Для прокладок, перекрывающих водопропускные трубы, канавы или консоли, может потребоваться арматура № 5 или более плотная сетка № 4.

Где находится арматура на бетонной плите?

Расстояние между арматурными стержнями или их размещение так же важны, как и их размер. Расстояние от края заливки, размещение между поверхностью и землей, а также размер сетки или расстояние между ними сильно влияют на прочность, обеспечиваемую арматурным стержнем. Арматура, смещенная всего на 1 дюйм, может снизить прочность до 20%, поэтому необходимо убедиться, что сталь остается там, где она должна быть.

В разделе R506.2.4 IRC 2018 г. указано, что стальная арматура в бетонных плитах на уклоне должна находиться в пределах от центра до верхней трети заливки. Поддержка арматуры на пластиковых стульях или подставках — распространенный способ удерживать сталь на месте. Важно соединить проволокой или скрепить арматурные стержни в местах их пересечения, чтобы удерживать их в нужном положении во время заливки и укладки бетона.

Арматурный стержень часто размещается на расстоянии 3 дюймов от периметра для обеспечения поддержки края. Бетонная дорога толщиной 4 дюйма, поддерживающая два автомобиля, часто имеет 18-дюймовую сетку из стали № 3, а патио — 24-дюймовую сетку. Для тяжелых грузов или более толстых колодок может потребоваться другая сталь или размещение, поэтому проконсультируйтесь со специалистами.

Как оценить количество арматуры?

Арматура доступна длиной до 60 футов, но чаще поставляется длиной 8, 12 или 16 футов. Различные продавцы предлагают разную длину в зависимости от использования. Вес арматуры часто является фактором, влияющим на стоимость доставки, поэтому вы можете также проверить это при заказе или получении стали.

Рассчитать количество арматуры можно с помощью простых математических операций, чертежа плана на бумаге или с помощью онлайн-калькулятора арматуры. Размеры плиты определяют количество необходимой арматурной стали. Слишком короткие куски должны перекрываться в 30 раз больше диаметра, поэтому № 3 на 12 дюймов или более, а № 4 не менее 15 дюймов, поэтому, если возможно, попробуйте длину, которая не должна перекрываться.

Чтобы рассчитать количество арматуры, переведите длину и ширину подкладки в дюймы. Вычтите 6 дюймов из каждого, чтобы учесть 3-дюймовую вставку от краев. Разделите каждое измерение на запланированный шаг сетки и округлите до целых чисел, а также добавьте одну дополнительную часть для «0» или начала. Вы можете добавить 10% для перекрытий.

Ниже приведены шаги для расчета арматуры для проезда двойной ширины 20 футов x 44 фута с использованием сетки с шагом 16 дюймов:

1. 20 футов x 12 = 240 дюймов – 6 дюймов = 234 дюйма ÷ 16 дюймов = 14,625 штук или 15 штук + 1 = 16 для долготы.
2. 44’ x 12 = 528” – 6” = 522” ÷ 16” = 32,625 штук или 33 штуки + 1 = 34 для широты.

• Арматура может быть заказана необходимой длины и доставлена ​​на стройплощадку или отрезана по длине с помощью угловой шлифовальной машины или ножовки. В качестве альтернативы закажите длины, которые вы можете транспортировать, и добавьте 12 дюймов или 15 дюймов для каждого перекрытия в зависимости от диаметра арматуры.
• 19,5 дюймов = один 12 футов + один 10 футов, включая 30 дюймов для одного нахлеста или три 8-футовых длины с 54 дюймами для двух нахлестов.
• 43,5 фута = четыре отрезка длиной 12 футов обеспечивают 54 дюйма для трех перехлестов или шесть с половиной 8-футовых кусков, чтобы было достаточно для перехлеста – 90 дюймов для шести перехлестов.
• 1495 футов арматурного стержня № 3 будет весить около 560 фунтов, а № 4 — около 1000 фунтов (включая 10 % на перекрытие или отходы).

Бетонные плиты для большинства жилых помещений не требуют сетки арматуры меньше 12 дюймов, поэтому маловероятно, что вы будете использовать слишком много стали. Бетон должен окружать и инкапсулировать сталь, поэтому, пока есть место для его обтекания стали, все готово.

Как армировать бетон с помощью арматуры

Растрескивание обычно происходит из-за проблем с температурой, таких как замерзание-оттаивание, усадка бетона, прилагаемые нагрузки или оседание грунта. Большинство бетонных плит будут трескаться, поэтому общепринятой практикой является вставка или разрезание компенсационных швов или швов через каждые 10 футов на больших или длинных плитах, чтобы контролировать, где происходит растрескивание. Бетонные плиты обычно армируют, чтобы предотвратить расширение трещин или обеспечить прочность на растяжение против растрескивания под действием напряжения.

Арматура или проволочная сетка не остановят все трещины, они сведут к минимуму размер трещин и обеспечат защиту от нагрузок и оседания грунта, которые могут вызвать растрескивание под напряжением. Арматура должна использоваться для плит толщиной 5 дюймов и более, но не требуется для более тонких прокладок. Тем не менее, дополнительные расходы помогают защитить ваши инвестиции от смещения или оседания грунта, корней деревьев, расширяющихся трещин, больших нагрузок и других непредвиденных событий.

Чтобы армировать 4-дюймовую бетонную плиту или проезжую часть стальной арматурой, определите шаг сетки и размер арматуры — № 3 или № 4 в сетке от 12 до 18 дюймов. Используйте 2-дюймовые опоры из арматуры для поддержки арматуры в центральных слоях подушки. Перекрывайте стыки минимум на 12 дюймов для № 3 и 15 дюймов для № 4, связывайте проволочными стяжками и держите сталь на расстоянии 3 дюйма от периметра. Важно, чтобы сетка оставалась однородной и на месте во время заливки.

Вот видео, показывающее, как установить арматурную сетку для бетонной плиты:

Когда использовать проволочную сетку в бетоне?

Проволочную сетку можно использовать отдельно в бетонных плитах или в сочетании с арматурными стержнями. Сетка помогает предотвратить расширение трещин, обеспечивает прочность на изгиб и делает подкладку более долговечной. Он также обеспечивает прочность на растяжение, если грунт сдвигается или оседает.

Сетка представляет собой равномерную стальную сетку в бетоне, которая скрепляет его. Рассмотрите возможность его использования, если подушка будет поддерживать только легкий вес или грунтовое основание было хорошо уплотнено.
