Нужно ли фундаменту отстаиваться: Сколько должен отстаиваться фундамент после заливки бетона в опалубку

Сколько должен отстаиваться фундамент после заливки бетона в опалубку

Фундамент представляет собой основной несущий элемент всей конструкции сооружения. Степень его прочности определяет надежность и долговечность строения. Сколько нужно дать основанию выстояться, чтобы на нем можно было возводить стены? Этот вопрос – критичный, в нем нельзя делать ошибок.

Для того чтобы точно ответить на вопрос, сколько должен отстояться фундамент после заливки, необходимо учитывать следующие факторы:

• технические параметры бетонного раствора, из которого выполнено основание будущего сооружения;
• какие погодные условия сопутствуют строительству;
• особенности грунта на строительной площадке;
• строительные материалы, из которых будет возведено здание;
• как глубоко заглублено основание сооружения.

Считается, что проектной прочности бетон, в зависимости от марки, достигает за полгода или год. Но это не значит, что строительство начинать нельзя. Согласно СНиП 3.03.01-87 возведение конструкции можно начинать при достижении бетоном 70% твердости.

Свойства бетона

Согласно техническим параметрам обычного бетона, специалисты в ответ на вопрос, сколько должен отстояться фундамент после заливки, отвечают, что достаточно 4 недель, в том случае если стоит теплая погода с температурой воздуха в среднем +20 градусов. Считается, что этого достаточно для того, чтобы нагружать конструкцию. Но существуют и иные марки материала, относящиеся к виду быстро затвердевающих, они позволяют начать строительные работы раньше.

Погодные условия

В теплое время года бетон затвердевает быстрее, чем в демисезонье и зимой. Но летом раствор быстрее теряет влагу, что не способствует оптимальным условиям. В это время основание лучше накрыть влагонепроницаемым материалом, чтобы обеспечить высокий уровень влажности.

Качества грунта

На песчаных грунтах с глубоким залеганием грунтовых вод, основание не деформируется и строительство можно начинать сразу по достижению бетоном должного уровня прочности. На почвах, склонных к движениям, специалисты рекомендуют выдержать основу от 3 до 6 месяцев, с тем, чтобы увидеть ее усадку и необходимость укрепить.

Стеновой материал

Здесь мнения специалистов в том, сколько должен стоять фундамент после заливки, довольно однородны. Если будет возводиться монолитное здание, строительство можно начинать через 3-4 недели. Дома из кирпича и древесины чувствительны к деформациям, поэтому ленточный фундамент должен отстояться в соответствии с качеством грунта.

Заглубленность

Во многом время, сколько должен простоять фундамент после заливки, зависит от уровня его заглубленности в грунт. При нормальном заглублении от 1 метра и более необходимо ориентироваться на замеры прочности. Мелко заглубленный фундамент – мало прочная конструкция и она должна полностью отстояться, чтобы убедиться в отсутствии трещин. Главные причины напряжений – это температура. Большинство опытных мастеров считает, что строительство можно начинать по окончанию зимы. Этот фактор в большей степени касается глинистых почв, подверженных вспучиванию. Дефекты, которые появляются к весне необходимо устранить, места существенного проседания утрамбовываются песком и провидятся дополнительные укрепительные работы. Следует понимать, что продолжительный простой чреват намоканием котлована и промерзанием. Эти обстоятельства игнорировать нельзя.

Отвердение свайного основания

Свайный фундамент имеет некоторые особенности высыхания. А зависят они от габаритов свай и заглубленности. Мастера считают, что он сохнет быстрее ленточного, поскольку менее массивен, но лучше положиться на специалистов по замерам и точно установить, какую прочность набрал бетон.

Вопросы и ответы по теме

По материалу пока еще не задан ни один вопрос, у вас есть возможность сделать это первым

Мифы строительства: Фундаменту нужно отстояться. Ответ на вопросы некоторых читателей 😉

Очень часто — если не сказать, почти всегда — я сталкиваюсь с мнением, что после заливки фундаменту надо дать отстояться. Как минимум месяц, а лучше дать простоять зиму. На вопрос зачем, есть два ответа:

— Чтобы набрал прочность.
— Чтобы осел.

Отвечу, почему это не имеет никакого отношения к реальности:

Для начала пункт первый. Фундамент должен набрать прочность .

Здесь очень поможет график набора прочности бетона.

Итак, после 24 часов при температуре 30 градусов бетон набирает 40% прочности. Если вы например заливали бетон марки B22,5 (M-300) (в моем доме был М-300) то на следующее утро он уже будет прочностью 300*0,4= М-120 (прочнее красного кирпича) Если М-100 то на следующее утро он уже будет 100*0,4=М-40 (прочнее газосиликатного блока).

Но что-то мне подсказывает, что ни я, ни вы, и вообще никто, не видел раздавленных первых рядов газосиликатных блоков, когда сверху на них давит 2-3 этажа. А ведь они ещё менее прочные!

Думаю, с первым вопросом всё понятно.

Перейду к второму вопросу. Фундамент должен осесть.

Под этим подразумевается, что фундамент даст осадку, и впоследствии когда дом будет построен, дополнительной осадки не будет, не будет трещин, и прочего что может случиться.

Здесь поможет график взятый из книги «механика грунтов» за авторством Пьянкова и Азизова. Ну или из любой другой книге по механике грунтов.

Особенность грунта в том, что он не сразу проявляет свойства упругой деформации, до определённой нагрузки за счёт структурной прочности осадки нет вовсе.

Как на хорошем грунте, график 1 (не болото, не высокий УГВ на глине).
Так и на плохом, график 3 (болоте, глине с высоким УГВ и.т.д)

График 2 характеризует насыпной не осевший грунт, и вот на нём как раз осадка начинается сразу.

Я думаю, этот эффект, осадки сразу видели многие. Например встав на кучу свежевырытой земли. Грунт под ногами сразу начинает проминаться. (садиться)

σстр — это структурная прочность грунта. И для слабых грунтов может иметь значение 0,01-0,05 Мпа.

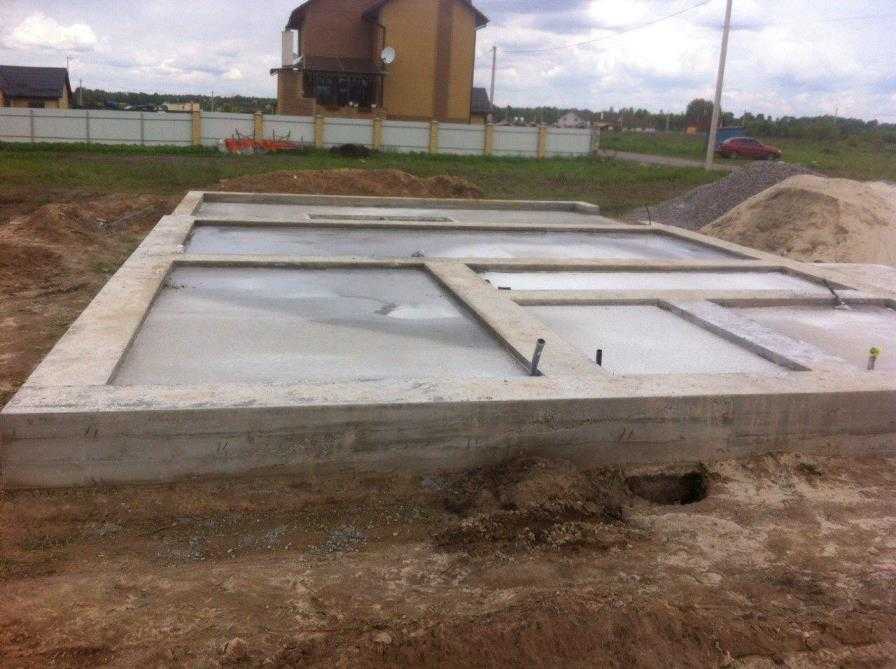

Рассмотрю типичный заглубленный ленточный фундамент, кои так часто отстаиваются.

Высота 1,5 метра ширина 0,6 метра, Бетон плотностью 2300 кг/м3

Вес 1 м2 такого фундамента 1,5*0,6*1*2300=2070 кг. И он оказывает давление 2070*9,81=20286=0,02 Мпа/м2

То есть, не нагруженный фундамент даже на очень слабых грунтах не даёт никакой осадки. Поскольку даже у слабого грунта структурная прочность 0,01-0,05 Мпа.

Обычный двухэтажный дом со всеми нагрузками как правило весит в 3-5 раз больше фундамента.

И давление на грунт получается равным 0,06-0,1 Мпа. При таком значении, на слабых грунтах дом начинает давать достаточно сильную осадку, см график 3 (зона деформации по закону гука). На хороших грунтах или не даёт вовсе или незначительную см гр 1. (та же зона)

То есть отстаивание фундамента не несёт под собой никакого практического смысла. Фундамент без нагрузки не даёт осадки даже на плохом грунте, и
только после полной нагрузки начинает давать осадку.

Говоря проще.

Если грунт проблемный то хоть десять лет отстаивайте. Построите дом и он просядет со всеми вытекающими.
Если грунт хороший то хоть через день нагрузите не осядет даже на сантиметр.
via

зы. ДОПОЛНЮ
даже если мы уточним температуру земли на глубине 2-х метров. У нас летом она в пределах 10-15 градусов. Т.е. для набора той же 40% прочности будет нужно 2-3 суток.  Не суть. Ведь пока нормальная нагрузка появится даже на нашей стройке — все равно пройдут недели  и месяцы
+
Если бетон в более теплую и влажную среду (автоклавы на ЖБК) он набирает прочность гораздо быстрее. Летом, соответственно, бетон надо дополнительно поливать, т.к. интенсивное испарение.
А у меня в посте, как раз указано, что было влажно и тепло после заливки бетона, что есть гуд 😉

зы2. понравился комментарий:
Выдержка фундаментов 14-28 дней в зависимости от марки бетона и погодных условий до набора им 70% прочности используется для этажного строительства от 4-5 и фундаментов машин и механизмов, но на этажных домах непрерывность строительства обеспечивается за счет выполнения работ объемов «захватками». В малоэтажном строительстве выдержка фундаментов 2-7 дней в зависимости от марки бетона и погодных условий до набора им 40% прочности ввиду равномерного распределения постепенно увеличивающейся нагрузки а точечные нагрузки от поддонов с кирпичем и растворных бадей незначительны чем и обеспечивается требуемый временной лаг фактически, что правда не снимает регламентных требований по уходу за бетоном. Выстаивание на осадку в слабонесущих грунтах требуется не для самих фундаментов, а для их элементов — свай, либо плавучих дебаркатерных опор, поскольку требуется время на их обсасывание грунтом с последующей проверкой их несущей способности, остальное по регламенту. Фактически необходим нормальный проект самого фундамента включая плотность армирования и свойства грунтов. В данном случае все фундаментные работы регламентируются ТСН МФ-97 МО поскольку грунты аналогичны подмосковным.

Tags: СТРОЮ СВОЙ ДОМ, полезности

Telegram channel

Фундаменты мелководья с защитой от мороза — Мелкое жилищное строительство

Фундаменты большинства фундаментов располагаются ниже глубины промерзания. В более холодных районах США это может означать выемку грунта и заливку бетона на 4 фута или более ниже уровня земли. Тем не менее, если вы установите вокруг фундамента достаточную теплоизоляцию из твердой пены, вы сможете сохранить почву под домом достаточно теплой, чтобы позволить неглубокие земляные работы , глубина которых может составлять всего 12 дюймов или 16 дюймов, даже в северных районах. .

Так называемые морозозащитные мелкозаглубленные фундаменты обычно состоят из монолитной (толстореберной) плиты, обернутой вертикальным и горизонтальным пенопластовым утеплителем. Хотя Международный жилищный кодекс (IRC) не требует наличия мелкозаглубленного фундамента для изоляции под плитой, отказ от изоляции подплиты не является хорошей идеей. В конце концов, чем больше у вас изоляции под плитой, тем меньше тепла будет утекать из вашего дома в почву под ним.

Эти неглубокие фундаменты не зависят от утечки тепла здания для поддержания температуры почвы. Вместо этого горизонтальные крылья изоляции, выходящие наружу от нижнего края плиты, помогают сохранить естественное тепло земли.

Для изоляции защищенного от мороза мелкозаглубленного фундамента можно использовать изоляцию из экструдированного полистирола (XPS) или из более плотного пенополистирола (EPS). Чтобы учесть возможную деградацию характеристик пенной изоляции, которая остается в земле годами, проектировщики «снижают» предполагаемое значение R-фактора XPS с его номинального значения R-5 на дюйм до R-4,5 на дюйм. Потребность зависит от индекса замораживания воздуха в вашем регионе. По совпадению, из-за существующих требований энергетического кодекса вы, возможно, уже достаточно изолируете стены своего фундамента, чтобы достичь необходимого значения R для неглубокого фундамента.

Допустим, вы строите защищенный от мороза мелкозаглубленный фундамент в городе Миннесота с индексом замерзания воздуха 2500. В соответствии с нормами для защищенных от замерзания мелкозаглубленных фундаментов, приведенными в таблице R403. 3 IRC, минимальное значение R -величина вертикальной изоляции по периметру плиты R-6,7 (около 1-1/2 дюйма XPS). По иронии судьбы, энергетический раздел IRC, который применяется ко всем типам плит, а не только к тем, которые защищены от замерзания, требует большей изоляции кромки плиты, R-10, для плит, которые обычно строятся с фундаментами на всю глубину в этой климатической зоне. .

Значение R для изоляции горизонтального крыла в этом примере равно R-4,9. В таблице R403.3 также указаны минимальная ширина и конфигурация крыльев.

Теперь, когда минимальные требования энергетического кодекса для плитной изоляции превзошли проектные требования к защищенному от промерзания фундаменту мелкого заложения, грань между «традиционным» фундаментом из плиты на уровне грунта и защищенным от промерзания мелкозаглубленным фундаментом стерлась. В результате практически любую монолитную плиту, отвечающую требованиям энергетического кодекса, можно превратить в морозозащищенный мелкозаглубленный фундамент, добавив необходимую изоляцию крыла.

Для получения дополнительной информации см. « Пересмотренное руководство строителя по фундаментам с защитой от замерзания на мелководье. ”

В нормах указано, сколько изоляции необходимо использовать в защищенном от мороза мелкозаглубленном фундаменте. Однако строители высокоэффективных домов, вероятно, выберут гораздо более высокие значения R-значения под плитой. Например, чтобы соответствовать требованиям энергоэффективности в зданиях пассивного дома, проектировщики часто указывают гораздо большую изоляцию подплиты, чем требуется по нормам. В этом доме на самом деле была плита, утепленная R-50, в пять раз больше, чем требует IRC.

Фундаменты мелкозаглубленного типа с защитой от замерзания имеют некоторые преимущества по сравнению с обычными фундаментами:

• Они требуют меньшего объема земляных работ, поэтому требуется меньше оборудования и труда.
• Потребляется меньше бетона.
• Монолитные плиты формируются и заливаются за один раз, что ускоряет рабочий график.
• Как правило, они стоят на 15-21% меньше, чем обычная основа, согласно исследованию, проведенному Исследовательским центром NAHB (теперь Home Innovation Research Labs ).

Фундаменты мелкозаглубленного типа с защитой от промерзания целесообразны не везде.

• Если вы живете там, где глубина промерзания уже невелика, не ожидайте экономии труда или материалов, хотя утепленный фундамент может впоследствии сэкономить доллары на энергию.
• Фундаменты мелкого заложения с защитой от замерзания не подходят для участков с крутым уклоном или участков с вечной мерзлотой.
• В районах, сильно зараженных термитами, в том числе на юго-востоке США и в большей части Калифорнии, использование низкокачественной изоляции из жесткого пенопласта не обязательно является хорошей идеей.
• Многолетние растения с глубокими корнями не следует сажать над неглубокой изоляцией крыла, окружающей дом.
• Участки вертикальной пенной изоляции выше уровня грунта должны быть защищены прочным отделочным материалом, таким как Protecto Wrap, Protecto Bond или штукатуркой по металлической или стекловолоконной решетке.

Поскольку ширина большинства жестких изоляционных материалов составляет либо 24 дюйма, либо 48 дюймов, имеет смысл спроектировать защищенный от мороза мелкозаглубленный фундамент глубиной 24 дюйма по периметру, на 16 дюймов ниже уровня земли и на 8 дюймов. выше класса.

Монолитно-плитный фундамент требует траншеи по периметру. Если перед заливкой внутри опалубки устанавливается вертикальная изоляция, траншея и пенопласт могут выступать в качестве нижней части опалубки.

Чтобы рассчитать необходимое значение R пены, необходимой для защищенного от замерзания мелкозаглубленного фундамента, большинство проектировщиков ищут индекс замерзания воздуха для области, в которой они строят. Чем выше индекс, тем холоднее климат. Рекомендации по проектированию защищенных от замерзания мелкозаглубленных фундаментов можно найти в публикации Американского общества инженеров-строителей « Проектирование и строительство защищенных от замерзания мелкозаглубленных фундаментов

ССЫЛКИ ПО ТЕМЕ

• Обзор теплоизоляции фундамента из минеральной ваты — Огнестойкая, устойчивая к насекомым и способная быстро отводить воду, минеральная вата составляет реальную конкуренцию экструдированному полистиролу.
• Изоляция плиты на фундаменте из грунта — В зависимости от вашего местоположения вам может понадобиться жесткая пенопластовая изоляция под и вокруг краев плиты.
• Прочный, хорошо изолированный фундамент — Фундамент из изолирующих бетонных форм — это как раз то, что нужно для проекта FHB House.

Фундаменты мелкого заложения с защитой от мороза — Бетонная сеть

Что такое фундаменты с защитой от мороза мелкого заложения и для чего они используются?

Согласно большинству строительных норм и правил в странах с холодным климатом, фундаментные фундаменты должны располагаться ниже линии промерзания, глубина которой на севере Соединенных Штатов может составлять около 4 футов. Цель – защитить фундаменты от морозного пучения.

В этом стандарте есть исключение: многие правила позволяют фундаментам располагаться выше линии промерзания, если они «защищены от промерзания». Однако утверждение зависит от должностных лиц местного законодательства и может потребовать специального проектирования. 19Издание 95 Совета американских строительных чиновников (CABO) Кодекса жилищного строительства на одну и две семьи включает упрощенные рекомендации по строительству домов из плит на уровне грунта с неглубоким фундаментом, защищенным от мороза жесткой изоляцией из пенопласта.

Фундамент мелкозаглубленный с защитой от мороза (FPSF) представляет собой практичную альтернативу более глубокому и дорогостоящему фундаменту в холодных регионах с сезонным промерзанием грунта и возможностью морозного пучения.

Найти подрядчиков по плитам и фундаментам рядом со мной

На рис. 1 показаны FPSF и обычный фундамент. FPSF включает в себя стратегически размещенную изоляцию, чтобы увеличить глубину промерзания вокруг здания, тем самым позволяя глубину фундамента до 16 дюймов даже в самых суровых климатических условиях. Наиболее широкое использование было в странах Северной Европы, где за последние 40 лет было успешно построено более миллиона домов FPSF. FPSF считается стандартной практикой для жилых зданий в Скандинавии.

Ресурсы FPSF

История защищенных от мороза мелкозаглубленных фундаментов

HUD Результаты исследования FPSF

Преимущества FPSF

Строительные нормы и правила FPSF

Frost Action and Foundations Types 90heights Разрешенная изоляция для FPSF

Типы FPSF

Применение и ограничения FPSF

FPSF в отапливаемых зданиях

FPSF в неотапливаемых зданиях

Рекомендуемые методы строительства и детали

Упрощенный метод проектирования

Детальный метод для отапливаемых зданий

Как работает FPSF

Технология фундаментов мелкозаглубленного типа с защитой от промерзания учитывает тепловое взаимодействие фундаментов зданий с грунтом. Поступление тепла в грунт от зданий эффективно увеличивает глубину промерзания по периметру фундамента. Этот эффект и другие условия, регулирующие промерзание грунта, показаны на рис. 2.9.0005

Важно отметить, что линия промерзания поднимается возле фундамента, если здание отапливается. Этот эффект усиливается, когда вокруг фундамента стратегически размещена изоляция. FPSF также работает в неотапливаемых зданиях, сохраняя геотермальное тепло под зданием. Неотапливаемые участки домов, такие как гаражи, могут быть построены таким образом.

На рис. 3 показан процесс теплообмена в FPSF, который приводит к увеличению глубины промерзания вокруг здания. Изоляция по периметру фундамента сохраняет и перенаправляет потери тепла через плиту в почву под фундаментом. Геотермальное тепло от подстилающего грунта также способствует увеличению глубины промерзания вокруг здания.

FPSF наиболее подходят для домов из плит на уровне земли на участках с уклоном от среднего до низкого. Однако этот метод можно эффективно использовать в подвалах с выходом из дома, утеплив фундамент на стороне дома, обращенной вниз, что устраняет необходимость в ступенчатом фундаменте. FPSF также полезны для проектов реконструкции отчасти потому, что они сводят к минимуму нарушение площадки. В дополнение к жилым, коммерческим и сельскохозяйственным зданиям технология применялась к автомагистралям, плотинам, подземным коммуникациям, железным дорогам и земляным насыпям.

Другие распространенные вопросы и ответы

Вопрос № 1: Как изоляция предотвращает морозное пучение?

Морозное пучение может произойти только при наличии всех следующих трех условий: 1) почва восприимчива к морозу (большая доля ила), 2) имеется достаточное количество влаги (почва имеет насыщение выше примерно 80 процентов) и 3) минусовые температуры проникают в почву. Удаление одного из этих факторов сведет на нет возможность повреждения морозом. Изоляция, как требуется в этом руководстве по проектированию, предотвратит промерзание подстилающего грунта (дюйм полистироловой изоляции, R4,5, имеет эквивалентное значение R, равное примерно 4 футам грунта в среднем). Использование изоляции особенно эффективно на фундаменте здания по нескольким причинам. Во-первых, теплопотери сводятся к минимуму при хранении и направлении тепла в грунт фундамента, а не наружу через вертикальную поверхность стены фундамента. Во-вторых, горизонтальная изоляция, выступающая наружу, будет отводить влагу от фундамента, дополнительно сводя к минимуму риск повреждения от мороза. Наконец, из-за изоляции линия промерзания будет подниматься по мере приближения к фундаменту. Поскольку силы морозного пучения действуют перпендикулярно линии промерзания, силы пучения, если они присутствуют, будут действовать в горизонтальном направлении, а не вверх.

Вопрос № 2: Влияет ли тип почвы или напочвенный покров (например, снег) на требуемую теплоизоляцию?

Предлагаемые требования к изоляции основаны на наихудшем состоянии грунта, когда на почве нет снега или органического покрытия. Кроме того, рекомендуемая изоляция эффективно предотвратит промерзание всех морозоустойчивых почв. Из-за поглощения тепла (скрытой теплоты) во время замерзания воды (фазового перехода) повышенное количество почвенной воды будет иметь тенденцию к замедлению промерзания или изменения температуры почвенно-водной массы. Поскольку почвенная вода увеличивает теплоемкость почвы, она еще больше увеличивает сопротивление замерзанию за счет увеличения «тепловой массы» почвы и добавления значительного скрытого теплового эффекта. Таким образом, предлагаемые требования к изоляции основаны на наихудшем случае, илистой почве с достаточной влажностью, чтобы допустить морозное пучение, но не настолько, чтобы сам грунт резко сопротивлялся проникновению линии промерзания. На самом деле крупнозернистая почва (не восприимчивая к заморозкам) с низким содержанием влаги промерзает быстрее и глубже, но без риска повреждения от мороза. Таким образом, предлагаемые рекомендации по изоляции эффективно уменьшают морозное пучение для всех типов почвы при различной влажности и состоянии поверхности.

Вопрос №3: Как долго утеплитель будет защищать фундамент?

Этот вопрос очень важен при защите домов или других строений с длительным сроком службы. Способность изоляции работать в подземных условиях зависит от типа продукта, сорта и влагостойкости. В Европе изоляция из полистирола использовалась для защиты фундаментов почти 40 лет без опыта морозного пучения. Таким образом, при правильной настройке значений R для подземных условий эксплуатации как экструдированный полистирол (XPS), так и вспененный полистирол (EPS) могут использоваться с гарантией производительности. В Соединенных Штатах XPS изучался для проектов автомагистралей и трубопроводов на Аляске, и было обнаружено, что после 20 лет службы и не менее 5 лет погружения в воду XPS сохраняет свое значение R (ссылка McFadden and Bennett). , Строительство в холодных регионах: руководство для проектировщиков, инженеров, подрядчиков и менеджеров, J. Wiley & Sons, Inc., 19.91. стр. 328-329). В целях обеспечения качества как XPS, так и EPS можно легко идентифицировать по маркировке, соответствующей действующим стандартам ASTM.

Вопрос № 4: Что произойдет, если система отопления выйдет из строя зимой?

При всех типах конструкции потери тепла через пол здания способствуют накоплению геотермального тепла под зданием, которое в зимнее время выделяется по периметру фундамента. Использование утепленных фундаментов эффективно регулирует потери накопленного тепла и замедляет проникновение линии промерзания в период отказа или снижения температуры в системе отопления. Обычные фундаменты, как правило, с меньшей изоляцией, не обеспечивают такого уровня защиты, и мороз может быстрее проникать через стену фундамента во внутренние помещения под плитой перекрытия. При замораживании (замерзании связи между водой в почве и стеной фундамента) мороз не должен проникать под фундамент, чтобы быть опасным для легкой конструкции. В этом смысле защищенные от мороза фундаменты более эффективны в предотвращении повреждений от мороза. Предлагаемые требования к изоляции основаны на высокоточной информации о климате, подтвержденной 86-летними записями зимних заморозков для более чем 3000 метеостанций в Соединенных Штатах. Изоляция рассчитана на то, чтобы предотвратить промерзание грунта фундамента в течение 100-летнего периода повторяемости зимних заморозков с особенно строгими условиями отсутствия снега или почвенного покрова. Даже в этом случае маловероятно, что при таком событии не будет снежного покрова, достаточно высокой влажности грунта и длительной потери тепла в здании.

Вопрос № 5: Почему в углах фундамента требуется большее количество изоляции?

Потери тепла происходят наружу от стен фундамента и поэтому усиливаются вблизи внешнего угла из-за комбинированных потерь тепла с двух смежных поверхностей стен. Следовательно, для защиты углов фундамента от повреждения морозом в угловых зонах требуется большее количество изоляции. Таким образом, утепленная конструкция фундамента обеспечит дополнительную защиту в углах, где риск повреждения морозом выше.

Вопрос № 6: Какой опыт использования этой технологии в США?

Изолированные фундаменты с защитой от замерзания использовались еще в 1930-х годах Фрэнком Ллойдом Райтом в районе Чикаго. Но с тех пор европейцы взяли на себя инициативу в применении этой концепции в течение последних 40 лет. В настоящее время в Норвегии, Швеции и Финляндии насчитывается более 1 миллиона домов с изолированным неглубоким фундаментом, что признано стандартной практикой в ​​строительных нормах и правилах. В Соединенных Штатах изоляция использовалась для предотвращения морозного пучения во многих специальных инженерных проектах (например, автомагистралях, плотинах, трубопроводах и инженерных зданиях). Его использование на фундаментах домов было принято местными нормами на Аляске, и он нашел разрозненное использование в некодированных районах других штатов. Вполне вероятно, что в Соединенных Штатах (включая Аляску) есть несколько тысяч домов с различными вариантами изолированных фундаментов с защитой от мороза.

Для проверки технологии в США было построено пять тестовых домов в Вермонте, Айове, Северной Дакоте и на Аляске. Дома были оснащены автоматизированными системами сбора данных для мониторинга температуры земли, фундамента, плиты, внутренней и наружной температуры в различных местах вокруг фундамента. Наблюдаемые характеристики соответствовали европейскому опыту в том, что изолированные фундаменты предотвращали промерзание и вздутие грунта фундамента даже в суровых климатических и почвенных условиях (см. Министерство жилищного строительства и городского развития США, «Защищенные от замерзания мелководные фундаменты для жилищного строительства» , Вашингтон, округ Колумбия, 1993).

Вопрос № 7: Насколько энергоэффективны и комфортны плитные фундаменты с морозозащитным основанием?

Требования к изоляции фундаментов с защитой от замерзания являются минимальными требованиями для предотвращения повреждений от замерзания. Требования обеспечат удовлетворительный уровень энергоэффективности, комфорта и защиты от конденсации влаги. Поскольку эти требования являются минимальными, может применяться дополнительная изоляция для достижения особых целей комфорта или более строгих энергетических норм.

Вопросы строительства FPSF

Эти вопросы относятся к строительству любых FPSF:

Мосты холода . Мостики холода образуются, когда строительные материалы с высокой теплопроводностью, такие как бетон, подвергаются прямому воздействию наружных температур. Изоляция фундамента должна быть размещена таким образом, чтобы сохранялась непрерывность с изоляцией ограждающей конструкции дома. Мостики холода могут увеличивать вероятность морозного пучения или, по крайней мере, создавать локальное понижение температуры или образование конденсата на поверхности плиты. При строительстве необходимо соблюдать осторожность, чтобы обеспечить правильную установку изоляции.

Дренаж . Хороший дренаж важен для любого фундамента, и FPSF не является исключением. Изоляция работает лучше в более сухих почвенных условиях. Убедитесь, что изоляция грунта надлежащим образом защищена от избыточной влаги с помощью надежных методов дренажа, таких как наклон уклона в сторону от здания.

Изоляция всегда должна располагаться выше уровня грунтовых вод . Слой гравия, песка или подобного материала рекомендуется для улучшения дренажа, а также для обеспечения гладкой поверхности для размещения любой изоляции горизонтального крыла. Для ненагреваемых конструкций FPSF требуется дренажный слой толщиной не менее 6 дюймов. Помимо минимальной глубины фундамента в 12 дюймов, требуемой строительными нормами и правилами, дополнительная глубина фундамента, требуемая конструкцией FPSF, может состоять из уплотненного, не восприимчивого к морозу материала наполнителя, такого как гравий, песок или щебень.

Температура поверхности плиты (влажность, комфорт и энергоэффективность). Минимальные уровни изоляции, предписанные в данной методике проектирования, защищают грунт фундамента от мороза. Они также обеспечивают удовлетворительную температуру поверхности плиты для предотвращения конденсации влаги и обеспечения минимальной степени теплового комфорта. Поскольку процедура проектирования предусматривает минимальные требования к изоляции, изоляция фундамента может быть увеличена для удовлетворения особых потребностей, касающихся этих вопросов и энергоэффективности. Успешное ограничение образования мостиков холода имеет решающее значение — использование технологии стенки ствола и плиты, по сути, добавляет второй тепловой разрыв между плитой и стенкой ствола. Увеличение толщины изоляции вертикальной стены сверх минимальных требований по защите от замерзания также повысит энергоэффективность и тепловой комфорт. Выбор отделочного материала для пола, такого как ковровое покрытие, уменьшает поверхностный контакт между обитателем и плитой, создавая ощущение тепла.

Утепленные плиты и энергоэффективность . Процедура проектирования FPSF может быть применена ко всем технологиям плиты на уровне земли, в том числе с подогревом внутри плиты, которые обеспечивают превосходный тепловой комфорт. Если используется внутриплитная система отопления, рекомендуется дополнительная изоляция под плитой и по периметру для повышения энергоэффективности.

Защита изоляции . Поскольку вертикальная изоляция стен вокруг фундамента простирается выше уровня земли и подвержена воздействию ультрафиолетового излучения и физическим воздействиям, эта часть должна быть защищена покрытием или покрытием, которое является одновременно прочным и долговечным. Некоторые методы, которые следует рассмотреть, включают систему отделки штукатуркой или аналогичные покрытия, наносимые кистью, предварительно покрытые изоляционные материалы, гидроизоляцию и фанеру, обработанную под давлением. Строитель всегда должен проверять совместимость таких материалов с изоляционной плитой. Защитную отделку следует наносить перед обратной засыпкой, так как она должна выступать не менее чем на четыре дюйма ниже уровня земли. Кроме того, изоляция из полистирола легко разрушается углеводородными растворителями, такими как бензин, бензол, дизельное топливо и смола. Следует соблюдать осторожность, чтобы предотвратить повреждение изоляции во время обращения, хранения и обратной засыпки. Кроме того, если термиты вызывают беспокойство, рекомендуется стандартная профилактическая практика, такая как обработка почвы, защита от термитов и т. д.

Характеристики изоляции . Поскольку некоторые изоляционные материалы сопротивляются водопоглощению менее эффективно, чем другие, что, в свою очередь, ухудшает их тепловое сопротивление (значения R), необходимо тщательно выбирать изоляционные материалы. Следующие эффективные значения R должны использоваться для определения толщины изоляции, необходимой для этого применения: пенополистирол типа II — 2,4 R на дюйм; Экструдированный пенополистирол типов IV, V, VI, VII — 4,5 Р за дюйм; Пенополистирол тип IX — 3,2 Р за дюйм. Для специальных применений, таких как несущие структурные нагрузки от фундаментов, могут потребоваться полистиролы более высокой плотности для требуемой прочности на сжатие. Застройщик обращается к производителям за информацией о конкретном продукте.

Дверные проемы и пороги . В дверных проемах, где порог выступает за вертикальную изоляцию стены, изоляция должна быть вырезана в соответствии с требованиями, чтобы обеспечить прочную блокировку для надлежащей опоры и крепления порога. Размер вырезов должен быть минимальным.

Ландшафтный дизайн и изоляция крыльев. В ситуациях, когда требуется изоляция широких горизонтальных крыльев (например, шириной более 3–4 футов), это может сдерживать размещение больших насаждений рядом с домом.
