Армирование стяжки в квартире: когда нужно армирование

Вступление

Как ни странно, конкретных рекомендаций про армирование стяжки нет ни в одном нормативном документе. Давайте разберемся почему.

Что такое армирование

Армирование это технологический процесс, направленный на увеличение прочности материала при растяжении и изгибе. Армирование стяжки должно удерживать стяжку от разрыва при высыхании стяжки, особенно это касается мокрой стяжки. Кроме этого, отдельные виды армирования увеличивают прочность стяжки на изгиб (вертикальную нагрузку).

Что нужно армировать обязательно

Плавающая стяжка, выполняемая мокрым способом, армируется обязательно. Плавающей называют стяжку, которая образует плиту, не связанную химически со стенами и основанием комнаты и отделенную от основания слоем плотного теплоизолятора;

Желательно армировать связанную стяжку тоньше 40 мм. В нормативах этого нет, но активно практикуется, как страховочный вариант. То есть, если вы заливаете стяжку по бетонной плите перекрытия тоньше 40мм, но не менее 20 мм, её нужно армировать;

Остальные бетонные, цементно-песчаные, гипсобетонные стяжки и стяжки из легкого бетона армируются из соображений целесообразности. А именно, при значительных и умеренных эксплуатационных нагрузках, к которым квартира не относится.

Примечание: Согласно СП 2913130 умеренной считается нагрузка на пол, если по нему в сутки проходит более 500 человек.

Так как пол в квартире подвергается малым нагрузкам, армирование в квартире связанных монолитных стяжек толще 40 мм, является нецелесообразным и можно поставить под сомнение.

С другой стороны армирование стяжки неплохой страховочный вариант избежать трещин в стяжке из-за некачественного или неправильно приготовленного раствора. Поэтому есть желание армировать, армируйте. Однако не забываем про два вида армирования стяжки.

Два вида армирования

На сегодня можно с уверенностью говорить о двух видах армирования стяжки пола в квартире.

• Вариант 1. Армирование сеткой.
• Вариант 2. Армирование фиброволокном.

Армирование сеткой

Классический вариант армирования плит стяжки. Делается металлической сеткой с ячейками 100×100 мм и прутами 2-4 мм толщиной. В современном варианте металлическую сетку можно заменить аналогичной пластиковой сеткой для армирования.

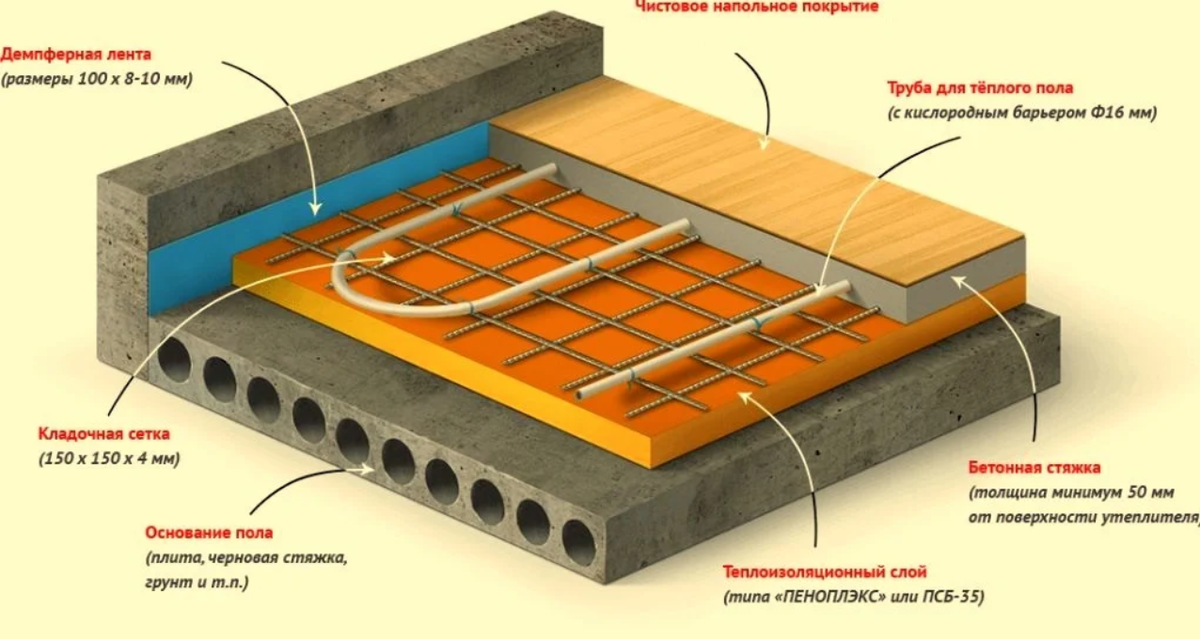

При армировании плавающей стяжки сеткой важно обеспечить подъем сетки от основания пола, как минимум на 10 мм, чтобы раствор затек под стяжку и сетка оказалась в «теле» плиты.

При армировании связанной стяжки сетку укладывают непосредственно на основание.

Армирование фиброволокном

Армирование фиброволокном иначе называют микроармированием. Фибра это мелкие прямые отрезки различного материала, добавляемые в раствор для скрепления стяжки. Используются фиброволокна из:

• Полипропилена;
• Стекла;
• Стали;
• Базальта.

Как выбрать фибру для армирования

В продаже можно встретить следующие виды фибры:

• Маркировка С, означает Chemical
• Буква Е, означает Electric;
• Маркер AR это Alkaline Resistant.

Для армирования раствора стяжки на основе цементного вяжущего нужно использовать фибру AR, это фибра стойкая к щелочам.

Стальная фибра НЕ используется для армирования стяжек ЦПС, она более подходит для бетонирования и литых бетонных конструкций.

Фибра из полипропилена, стекловолокна, базальта используется для стяжек согласно рекомендациям производителей указанных на упаковке.

Практика армирования фиброй

На практике, не рекомендую применять пропорции из сторонних источников. Внимательно читаете инструкцию на упаковке фибры. В инструкции должна быть указана пропорция для стяжки пола. Строго выполняете пропорции указанные на упаковке. Вот пример:

Армирование стяжки металлической сеткой

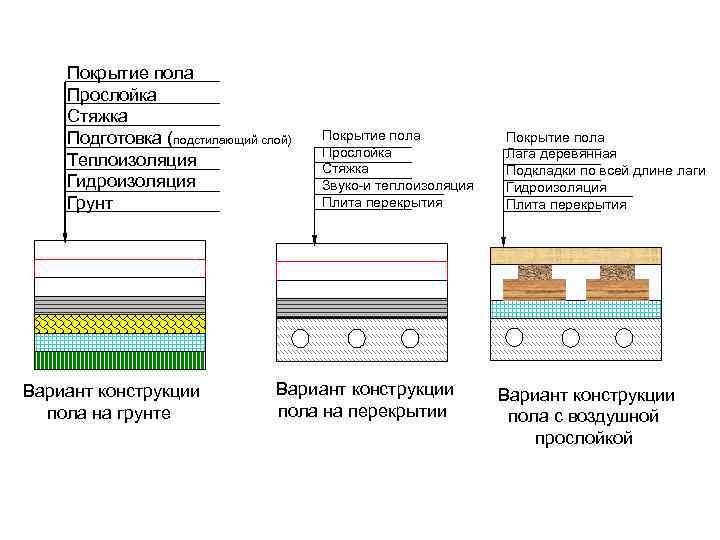

В квартирах выполняются три типа стяжек:

• Связанную стяжку с основанием;
• Стяжку на разделительном слое;
• Плавающую стяжку на слое теплоизолятора.

Каждый тип стяжки армируется сеткой по-своему.

В связанной стяжке металлическая сетка укладывается вниз слоя стяжки, почти на слой основания. Именно по этому, многие специалисты не рекомендуют вообще армировать связанные стяжки, так как сетка мешает сцепки раствора с основанием.

Стяжки на разделяющем слое и плавающая стяжка армируется так, чтобы сетка была поднята на 1-2 см. Для такого подъема используются специальные пластиковые бочонки.

Выводы

Говоря о ремонте квартир:

• Связанную мокрую стяжку ЦПС в квартире армировать не обязательно;
• Стяжку на разделяющем слое и плавающую стяжку нужно армировать сеткой 100 на 100 мм, с расположением сетки в 1/3 слоя стяжки ближе к низу слоя;
• Армирование фиброй стяжки на цементном вяжущем исключает армирования сеткой. Однако нужно помнить, что техника фибрирования сложна и несоблюдение технологии может привести к обратному эффекту.
• Полусухие стяжки и наливные полы армирования не требуют.

©www.otdelochnik24.ru

Еще статьи

Нужно ли армировать стяжку пола?

25.08.2019 3693

Стяжка пола должна быть прочной на разрыв и устойчивой на сжатие. Только таким образом материал для отделки пола, прослужит максимально долгий период времени и не деформируется от нагрузок. Поэтому и возникает главный вопрос, рассматриваемый в данной статье — нужно ли армировать стяжку пола.

Для заливки стяжки можно использовать цементно-песчаную либо бетонную смесь. Бетон, сам по себе, обладает достаточной прочностью на разрыв, и в ряде случаев от армирования стяжки можно отказаться. Что же касается цементно-песчаной смеси, которой рекомендуют заливать теплые полы, то она обладает низкой прочностью и при серьезных нагрузках может легко растрескаться.

Какие нюансы влияют на армирование стяжки?
Прежде чем ответить на вопрос — нужно ли армировать стяжку пола, следует рассмотреть следующие моменты:

1. На какое именно основание будет устраиваться стяжка (грунт, ЖБ перекрытие, и т. д.). Так, например, если это неустойчивое и рыхлое черновое основание, то от армирования лучше всего не отказываться.

2. Для каких именно целей будет служить стяжка: для выравнивания пола, для распределения нагрузок, тепло- и звукоизоляции. Это также очень важный момент, который нельзя сбрасывать со счетов.

3. Из каких именно материалов будет осуществляться устройство стяжки: бетон или песочно-цементная смесь без добавления грануляции.

Найти более подробную документацию по обустройству стяжки пола, всегда можно в СНиП 3.04.01-87 и СНиП 2.03.13-88. Мы же попробуем разобраться, в каких случаях не обойтись без армирования стяжки, и какие материалы для этих целей можно использовать.

Когда нужно обязательно армировать стяжку?
От армирования стяжки пола нельзя отказываться в том случае, если черновое основание имеет недостаточную прочность и устойчивость. В таком случае основание под залитой стяжкой может легко деформироваться, что приведёт к появлению трещин и впадин, а также, к порче отделочных материалов.

Армировать стяжку нужно и в том случае, когда она обустраивается на засыпки, например, из керамзита, щебня, и прочих материалов. Здесь безоговорочно, стяжка должна укрепляться металлической сеткой, а в некоторых местах комнаты, там, где будет повышенная нагрузка на пол, и связкой из арматуры.

Нельзя отказываться от армирования и в тех случаях, когда толщина стяжки пола будет слишком велика, более 5 см. В таких случаях существует большой риск разрыва основания и появления трещин на нём. Как правило, стяжки, толщиной менее 5 см, не нуждаются в армировании.

Чем армировать стяжку пола
Для армирования стяжки пола, на сегодняшний день существует достаточное количество различных материалов. Это и металлическая сетка, применяемая для дорожных работ, и полимерные её аналоги, сделанные на основе пластмассы, а также арматура. Ранее в строительном журнале уже рассказывалось о том, как именно осуществляется армирование стяжки, и технология, предшествующая этому.

Также, кроме металлических и полимерных сеток, для армирования стяжки используется фибра и стекловолоконная сетка. Однако самым прочным и надежным основанием, все-таки становится то, для армирования которого были использованы металлические материалы. Армирование сеткой из металла способно надолго сберечь стяжку от нагрузок и сохранить в целостности её первоначальную форму.

Li, армировать, нужно, пола, СТЯЖКУ

Стоит ли оставлять бетонный пол в квартире

Советы

Опубликовано 09.14.2020 , автор Denisa

Завершив возведение стен, приступаем к внутренним работам. Важно придать помещению жилой вид, отделать стены, а также продумать устройство бетонного пола. Чтобы удешевить строительство бетонного основания, заливку производят по грунту с использованием смеси гравия и цемента. Для армирования используют сетку, которой достигается высокая прочность бетонного пола. По прочности и долговечности бетонные полы превосходят деревянные. Бетонный пол заливается своими руками в частном доме в несколько этапов. Остановимся на особенностях технологии.

Преимущества и недостатки бетонных полов.

Определившись с материалом для пола, и решив сделать долговечные полы в частном доме, обратитесь в компанию Southside Concrete Polishing и проанализируйте отзывы об особенностях бетонной стяжки после заливки. Важно тщательно проанализировать преимущества бетонного основания пола и критически оценить недостатки железобетонного пола.

Бетонные полы превосходят деревянные по прочности и долговечности

Начнем с положительных сторон. Бетонный пол в частном доме имеет ряд серьезных преимуществ:

• повышенный запас прочности. Пол в доме из бетона не разрушается под действием нагрузки, действующей от веса мебели, предметов интерьера, людей и техники. Правильно уложенный бетонный пол не трескается при эксплуатации;
• долгий срок службы. Соблюдение технологии формирования основания пола из бетона гарантирует долговечность конструкции. Важно правильно приготовить бетонную смесь, руководствуясь проверенной рецептурой, и использовать проверенное сырье;
• После обеспечения ровности заливаемого пола и затвердевания бетона на поверхность легко укладывать современные декоративные покрытия – рулонный линолеум, плитку, деревянный паркет и декоративный ламинат;
• устойчивость к микробиологическим факторам. Железобетон является неблагоприятной средой для развития микробов. Внутри железобетонного монолита и на его поверхности не образуются колонии грибка и плесени.

Среди прочих плюсов:

• экологичность материала. Компоненты, используемые для приготовления бетонного раствора, не влияют на здоровье человека и не наносят вреда окружающей среде;
• огнестойкость. Бетон отличается высокой пожаробезопасностью, долго сохраняет свою структуру и свойства, подвергаясь воздействию высоких температур и открытого огня;
• Не трескается при использовании правильно уложенного бетонного пола
• устойчивость к химическим веществам и агрессивным средам. При контакте с химическими веществами, растворами кислот и щелочными составами бетонное основание не подвергается разрушению;
• практичность и ремонтопригодность. Основание пола из неприхотливого бетона легко поддается санитарной обработке, а при необходимости пол можно легко отремонтировать в поврежденном месте;
• повышенной влагостойкости. Материал имеет пониженные гигроскопические свойства. Из-за отсутствия пор в бетонном массиве затруднено капиллярное насыщение материала грунтовой влагой.

Бетонное основание пола всегда остается сухим, несмотря на дождливую погоду. Бетон сохраняет свои свойства на протяжении всего периода эксплуатации, а поверхность остается ровной. Для устройства пола из бетона нет необходимости использовать посторонних. Все работы несложно выполнить самостоятельно.

Несмотря на серьезный набор достоинств, пол из бетона имеет и недостатки:

• высокая теплопроводность. Чтобы уменьшить теплопотери, следует при монтаже пола укладывать слой утеплителя, используя в качестве теплоизолятора гранулы или листовые материалы. Для обеспечения комфортных условий проживания и поддержания благоприятного микроклимата оборудованы теплые полы;
• увеличены расходы на устройство бетонных полов. Высокая сметная стоимость связана с необходимостью закупки или приготовления увеличенного объема бетонной смеси, а также закупки сетки для армирования.
• Для обеспечения комфортных условий проживания необходимо соорудить теплые полы.

Фотография  Henry & Co.  из  Pexels

Плоскостность и ровность пола в современном строительстве

Выполнение контроля качества пола своими силами, а не сторонними организациями, может сократить время ожидания проекта.

5 августа 2020 г.

ClearEdge3D

На складах с высокими стеллажами, фабриках и промышленных объектах ровность и ровность пола (FF/FL) может быть критической проблемой, влияющей на саму производительность здания для его предполагаемое использование.

©tortoon – stock.adobe.com

Плоскостность и ровность бетонных полов приобрела большое значение.

Если вы когда-нибудь сидели за столом в ресторане, который раскачивался вверх и вниз, выплескивая вино из бокала и заставляя вас запускать помидор черри через всю комнату, вы знаете, насколько неудобным может быть волнистый пол.

Но на складах с высокими стеллажами, фабриках и промышленных объектах плоскостность и ровность пола (FF/FL) могут быть критической проблемой, влияющей на характеристики здания при его использовании по назначению. Даже в обычных домах и коммерческих зданиях неровный пол может снизить производительность, создать проблемы с напольным покрытием и потенциально привести к опасным ситуациям.

Ровность, то есть насколько точно пол соответствует заданному уклону, и ровность, насколько поверхность отклоняется от двумерной плоскости, стали важными характеристиками в строительстве. К счастью, современные методы измерения позволяют обнаруживать проблемы с горизонтальностью и плоскостностью более точно, чем человеческий глаз. Новейшие методы позволяют сделать это почти мгновенно; например, пока бетон еще работоспособен и его можно закрепить до того, как он затвердеет. Плоские полы теперь более достижимы, быстрее и проще, чем когда-либо прежде. Это достигается за счет маловероятного сочетания бетона и компьютеров.

Преимущества плоскостности

Тот стол в ресторане, вероятно, был «починен», подогнав одну ножку спичечным коробком, эффективно заполнив углубление в полу, проблема плоскостности. Если ваша хлебная палочка сама по себе скатилась со стола, вы, вероятно, также столкнулись с проблемой выравнивания пола.

Но плоскостность и ровность имеют разветвления, выходящие далеко за рамки удобства. Возвращаясь к складам с высокими стеллажами, неровный пол не может должным образом поддерживать стеллаж высотой 20 футов с тоннами вещей на нем. Он может представлять смертельную опасность для людей, работающих с ним или проходящих мимо. Более поздние разработки складов, воздушные тележки для поддонов, еще больше зависят от плоских ровных полов. Эти устройства с ручным приводом могут поднимать поддоны весом до 750 фунтов, удерживая весь этот вес на подушке из сжатого воздуха, так что человек может толкать их вручную. Для правильной работы требуется чрезвычайно ровный пол.

Плоскостность также важна для любой плиты, которая будет покрыта жестким напольным покрытием, таким как камень или керамическая плитка. Даже гибкие покрытия, такие как виниловая композитная плитка (VCT), имеют проблемы с неровными полами, имеют тенденцию полностью подниматься или отделяться, что может создавать опасность спотыкания, скрипы или пустоты под ними, где может скапливаться влага от мытья пола и поддерживать рост плесени и бактерий. . Старый или новый, ровный пол лучше.

Этаж с привидениями

Волнистость бетонной плиты можно сгладить, шлифовав выступы, но призрак волны может продолжать преследовать пол. Иногда такое можно увидеть в магазинах-складах: полы довольно плоские, но кажутся волнистыми в свете натриевых ламп высокого давления.

Если бетонный пол предполагается оставить незащищенным, например, предназначенным для окрашивания и полировки, жизненно важно иметь сплошную поверхность из того же бетонного материала. Заполнение углублений топпингом не вариант, потому что он не подойдет. Единственный выход — срезать верхние точки.

Но шлифовка плиты может изменить способ улавливания и отражения света. Бетонная поверхность состоит из песка (мелкий заполнитель), камня (крупный заполнитель) и цементного теста. Когда укладывается влажная плита, процесс затирки проталкивает более крупные куски заполнителя глубже под поверхность, а мелкий заполнитель, цементное тесто и цементное молоко концентрируются наверху. Это происходит независимо от того, является ли поверхность абсолютно плоской или весьма чувственно изогнутой.

При шлифовке на 1/8 дюйма сверху вы удаляете мелкие частицы и цементное молоко, порошкообразный материал, и начинаете обнажать песок в матрице цементного теста. Измельчайте дальше, и вы обнаружите камни в поперечном сечении, более крупные заполнители. Если вы будете шлифовать только возвышения, на этих участках будут видны песок и камни, полосы обнаженного заполнителя, которые увековечат эти выступы, чередующиеся с полосами неизмельченного гладкого цементного теста там, где были углубления.

Исходная поверхность имеет другой цвет, чем слой 1/8 дюйма или 1/4 дюйма вниз, и они могут по-разному отражать свет. Полосы более светлого цвета будут выглядеть как выступы, а более темные полосы между ними будут выглядеть как впадины, визуальный «призрак» волнистости, удаленной шлифовальной машиной. Грунтовый бетон обычно более пористый, чем первоначальная поверхность, затертая шпателем, поэтому полосы также, вероятно, будут по-разному реагировать на красители и пятна, что затрудняет прекращение привидения путем окрашивания. Если вы не сгладите волны во время отделки бетона, они могут вернуться, чтобы преследовать вас.

Плоскостность старой школы

На протяжении десятилетий стандартным способом проверки FF/FL был метод 10-футовой поверочной линейки. На пол укладывали линейку и, если под ней были зазоры, измеряли их высоту. Стандартный допуск составлял 1/8 дюйма.

Эта полностью ручная система измерения была медленной и могла быть весьма неточной, поскольку два человека часто измеряли один и тот же рост по-разному. Но это был общепринятый метод, и его результаты следовало признать «достаточно хорошими». К 1970-х, этого уже недостаточно.

Например, появление складов с высокими стеллажами сделало точность FF/FL гораздо более важной. В 1979 году Аллен Фейс разработал численный метод оценки этих свойств пола, систему, обычно называемую числами плоскостности пола, или, более формально, Системой нумерации профилей лицевого пола.

Профиль профилировщиков

Face также разработал прибор для измерения свойств пола, «профилировщик пола», торговое название которого The Dipstick.

Система счисления и метод измерения легли в основу стандартного метода испытаний ASTM E1155 для определения показателей плоскостности пола FF и ровности пола FL, который был разработан в сотрудничестве с Американским институтом бетона (ACI).

Профилировщик — это ручной инструмент, который оператор ходит по полу, беря точки данных через каждые 12 дюймов. Теоретически он мог бы профилировать этаж бесконечного размера (если бы у вас было бесконечное количество времени для ожидания ваших номеров FF / FL). Он более точен, чем метод линейки, и представляет собой начало современного измерения плоскостности.

Однако профилировщики имеют определенные ограничения. Во-первых, их можно использовать только на затвердевшем бетоне. Это означает, что любое отклонение от спецификации должно быть исправлено как обратный вызов. Возвышенные места можно зашлифовать, низины можно заполнить посыпкой, но это все ремонтные работы, они стоят денег подрядчику по бетону и времени проекта. Более того, само измерение является медленным процессом, добавляющим еще больше времени, и обычно выполняется сторонним специалистом, что еще больше увеличивает стоимость.

Современный мир

Лазерное сканирование изменило представление о ровности пола. Хотя сам лазер восходит к 1960-м годам, его адаптация для сканирования строительных площадок произошла относительно недавно.

Лазерный сканер использует остро сфокусированный световой луч для измерения местоположения всех отражающих поверхностей вокруг него, не только пола, но и почти 360-градусного свода точек данных вокруг и над прибором, а также под ним. Он находит каждую точку в трехмерном пространстве. Если местоположение сканера было привязано к абсолютному местоположению (например, данным GPS), эти точки можно определить как определенные места на нашей планете.

Данные сканера могут быть интегрированы в информационную модель здания (BIM). Его можно использовать для самых разных нужд, таких как измерение комнаты или даже создание ее компьютерной модели. Для соответствия FF/FL лазерное сканирование имеет несколько преимуществ по сравнению с механическим измерением. Одним из самых больших является то, что его можно выполнять, пока бетон еще свежий и пригодный для обработки.

Сканер записывает от 300 000 до 2 000 000 точек данных в секунду и обычно работает от одной до 10 минут, в зависимости от плотности информации. Он работает так быстро, что проблемы с плоскостностью и ровностью можно обнаружить сразу после стяжки и исправить до того, как плита схватится. Как правило: стяжка, сканирование, повторная стяжка при необходимости, повторное сканирование, повторная стяжка, если необходимо, и все это за считанные минуты. Нет больше измельчения и заполнения, больше никаких обратных вызовов. Это позволяет бетонщикам в первый же день сделать ровный пол. Экономия времени и средств может быть значительной.

 Ручной рабочий процесс

От поверочной линейки до профилировщика и лазерного сканера — наука об измерении ровности пола теперь находится в третьем поколении; назовем это Flatness 3.0. Изобретение профилировщика представляет собой качественный скачок в точности и детализации данных пола по сравнению с 10-футовой линейкой. Лазерный сканер не только еще больше повышает точность и детализацию, но и представляет собой квантовый скачок другого типа.

Как профилировщик, так и лазерный сканер способны обеспечивать точность до уровня, требуемого сегодняшними спецификациями пола. Однако лазерное сканирование поднимает планку по сравнению с профилировщиками с точки зрения скорости измерения, детализации информации, своевременности и полезности результата. Профилировщик измеряет высоту с помощью инклинометра, устройства, измеряющего угол относительно уровня. Профилировщик представляет собой коробку с двумя ножками внизу, на расстоянии ровно 12 дюймов друг от друга, и длинной ручкой, чтобы оператор мог держать ее стоя. Скорость профайлера ограничена скоростью ручного инструмента.

Оператор идет по плите по прямой линии, перемещая устройство на 12 дюймов за раз, часто покрывая расстояние, примерно равное ширине комнаты за каждый проход. Многократные прогоны в двух направлениях необходимы для накопления статистически значимой выборки, которая соответствует минимальным требованиям к данным стандарта ASTM. Устройство измеряет вертикальный угол на каждом этапе и преобразует эти углы в изменения высоты. У профилировщика также есть ограничение по времени: его можно использовать только после затвердевания бетона.

Профилирование пола обычно выполняется сторонней службой. Они ходят по залу, а затем доставляют отчет на следующий день или позже. Если в отчете показаны какие-либо проблемы с высотой, выходящие за рамки спецификации, их необходимо исправить. Конечно, в затвердевшем бетоне варианты крепления ограничены шлифовкой или заполнением топпингом, при условии, что он не предназначен для декоративного облицовочного бетона. Оба процесса могут повлечь за собой задержку на несколько дней. И тогда пол придется заново профилировать для документального соответствия.

Скорость света

Лазерные сканеры работают быстрее. Они измеряют со скоростью света. Лазерный сканер использует отражения лазерного света, чтобы найти все видимые поверхности, окружающие его. Он берет точки данных в диапазоне 0,1–0,5 дюйма друг от друга (гораздо более высокая плотность информации, чем ограниченная серия 12-дюймовых образцов профилировщика).

Каждая точка данных сканера представляет собой точку в трехмерном пространстве, которую можно отобразить на компьютере подобно 3D-модели. Лазерное сканирование собирает столько данных, что визуализация может выглядеть почти как фотография. При желании из этих данных можно создать не только карту высот пола, но и подробное представление всего помещения.

В отличие от фотографии, ее можно поворачивать для отображения пространства под любым углом. Его можно использовать для точных измерений пространства или для сравнения фактического состояния с чертежами или моделями зданий. Однако, несмотря на огромную информационную плотность, сканер работает быстро, записывая до 2 миллионов точек в секунду. Полное сканирование обычно занимает всего несколько минут.

Время важнее денег

Время может быть больше денег. При укладке и отделке влажного бетона время решает все. Это влияет на постоянное качество плиты. И время, необходимое для завершения строительства пола и его готовности к прохождению, может повлиять на время многих других процессов на стройплощадке.

При укладке нового пола информация о лазерном сканировании в режиме, близком к реальному времени, оказывает огромное влияние на процесс достижения ровности. FF/FL можно оценить и зафиксировать в наилучшей точке конструкции пола: до затвердевания плиты. Это имеет ряд полезных эффектов. Во-первых, это исключает ожидание завершения пола ремонтными работами, а это значит, что пол не будет связывать остальную конструкцию.

Если вы хотите проверить пол с помощью профилировщика, вам сначала нужно дождаться, пока плита затвердеет, затем запланировать приезд службы профилирования на место и ее измерение, а затем дождаться отчета ASTM E1155. Затем вам нужно дождаться устранения любых проблем с плоскостностью, а затем снова запланировать профилирование и дождаться нового отчета.

Лазерное сканирование происходит при укладке плиты, устраняются проблемы при отделке бетона. Плиту можно сканировать на предмет соответствия, как только она затвердеет, и отчет будет готов в тот же день. Строительство может продолжаться.

Лазерное сканирование позволяет добраться до пола как можно быстрее. Это также создает бетонную поверхность с большей консистенцией и целостностью. Плита, сделанная плоской и выровненной, пока она еще пригодна для обработки, будет иметь более однородную поверхность, чем плита, которую необходимо отшлифовать или выровнять путем заполнения. Он будет иметь более однородный вид. Он будет иметь более равномерную пористость по всей поверхности, что может повлиять на реакцию на покрытия, клеи и другие виды обработки поверхности. Если поверхность будет отшлифована для окрашивания и полировки, она будет более равномерно обнажать заполнитель по всему полу, и поверхность, вероятно, будет более последовательно и предсказуемо реагировать на операции окраски и полировки.

От сканера к вам

Лазерный сканер собирает миллионы точек данных, но это все, что они есть, точки в трехмерном пространстве. Чтобы использовать их, вам нужно программное обеспечение, которое может их обрабатывать и представлять. Программное обеспечение сканера собирает данные в различные полезные формы, которые оно может представить на портативном компьютере рабочей площадки. Он предлагает строительной бригаде способ визуализировать пол, точно определить любую проблему, сопоставить ее с фактическим местоположением на полу и сообщить, насколько необходимо уменьшить или увеличить высоту. Почти в реальном времени.

Программный пакет, такой как ClearEdge3D’s Rithm для Navisworks, предлагает несколько различных способов просмотра данных об этажах. Rithm для Navisworks может отображать «тепловую карту», ​​показывающую максимумы и минимумы пола разными цветами. Он может отображать контурную карту, аналогичную топографическим картам, составленным геодезистами, где ряд изогнутых линий описывает последовательные высоты. Он также может предоставить документацию о соответствии стандарту ASTM E1155 за считанные минуты, а не дни.

Благодаря этим программным возможностям сканер можно эффективно использовать для различных задач, а не только для проверки ровности пола. Он предоставляет измеримую модель исходного состояния, которую можно экспортировать в другие приложения. Для реконструкции исполнительную документацию можно сравнить с историческими проектными документами, чтобы определить, было ли что-то изменено. Его можно наложить на новый дизайн, чтобы визуализировать изменения. В новом строительстве его можно использовать для подтверждения соответствия проектному замыслу.

Сглаживание кривой обучения

Около 40 лет назад в дома многих людей вошла новая проблема, которая с тех пор стала символом современной жизни. Программируемый видеомагнитофон, или видеомагнитофон, заставил рядовых граждан научиться взаимодействовать с цифровой логической системой, а миллионы незапрограммированных видеомагнитофонов, бесконечно мигающих «12:00, 12:00, 12:00», свидетельствовали о трудностях изучения этого интерфейса. .

С каждым новым программным пакетом приходится учиться. Если вы делаете это дома, вы можете рвать на себе волосы и ругаться, когда это необходимо, и самое большее, чего вам будет стоить ваше новое образование в области программного обеспечения, — это свободный день. Если вы изучаете новый интерфейс на работе, это может замедлить выполнение многих других задач и привести к дорогостоящим ошибкам. Идеальной ситуацией для внедрения нового программного пакета было бы использование уже широко используемого интерфейса.

Использование того, что вы знаете

Какой самый быстрый интерфейс для изучения нового компьютерного приложения? Тот, который вы уже знаете. Информационному моделированию зданий потребовалось более десяти лет, чтобы прочно закрепиться среди архитекторов и инженеров, но теперь оно пришло. И, став стандартным форматом для распространения строительной документации, он стал обязательным для подрядчиков на строительной площадке.

Платформа BIM, которая уже присутствует на строительной площадке, предлагает готовый канал для внедрения новых приложений, таких как программное обеспечение для сканеров. Кривая обучения становится значительно более плоской, поскольку ключевые игроки уже знакомы с платформой. Им просто нужно изучить новые функции, которые они могут извлечь из него, и они смогут быстрее начать эффективно использовать новую информацию, например, данные сканера, которые предоставляет приложение. ClearEdge3D увидела возможность сделать высоко оцененное приложение сканера Rithm доступным для гораздо большего числа строительных площадок, сделав его совместимым с Navisworks. Будучи одним из наиболее широко используемых пакетов для координации проектов, Autodesk Navisworks стал отраслевым стандартом де-факто. Он есть на рабочих местах по всей стране. Теперь он может представлять информацию сканера для самых разных целей.

Как выглядит информация

Когда сканер собирает миллионы точек данных, это все, что они есть, точки в трехмерном пространстве. Программное обеспечение сканера, такое как Rithm для Navisworks, отвечает за представление этих данных удобным для вас способом. Он может показать вам помещение в виде дата-точек, которые сканируются не только по их положению, но и по интенсивности (яркости) отражения и цвету поверхности, поэтому вид, который выглядит чем-то вроде фотографии.

Однако вы можете поворачивать вид и видеть пространство под любым углом, бродить по нему, как по 3D-модели, и даже снимать с него измерения. Для целей FF/FL одной из самых популярных и полезных визуализаций является тепловая карта, которая показывает этаж в плане. Максимумы и минимумы представлены в виде разных цветов (иногда называемых изображением в искусственных цветах), например, красный цвет представляет высокие точки, а синий — минимумы.

Вы можете делать точные измерения с помощью тепловой карты, что позволит вам найти точно соответствующие точки на реальном полу. Если сканирование выявляет проблемы с плоскостностью, тепловая карта — это быстрый способ их найти и исправить, и это предпочтительный вид для анализа FF/FL на месте.

Программное обеспечение также может создавать контурную карту, серию линий, представляющих различные высоты пола, подобные топографическим картам, используемым геодезистами и туристами. Контурные карты хорошо подходят для экспорта в программы САПР, которые, как правило, дружественны к данным чертежного типа. Это может быть особенно полезно при реконструкции или модернизации существующего пространства. Rithm for Navisworks также может анализировать данные и представлять ответы. Например, функция Cut-and-Fill может определить, сколько материала (например, цементного покрытия) вам нужно, чтобы заполнить нижнюю часть существующего неровного пола и выровнять его. При правильном программном обеспечении сканера информация может выглядеть так, как вам нужно.

Распоряжаться своим временем

Из всех способов потерять время на стройке самым болезненным может быть ожидание. Обеспечение качества пола собственными силами может устранить проблемы с планированием, ожидание прибытия стороннего консультанта для профилирования пола, ожидание его профилирования и дополнительное ожидание обработки отчета. И, конечно же, ожидание пола может задержать массу других строительных работ.

Владение процессом обеспечения качества устраняет этот источник боли. Пол можно отсканировать за считанные минуты, когда вы этого захотите. Вы знаете, когда это будет проверено, и вы знаете, когда вы получите отчет ASTM E1155 (примерно через минуту). Владеть этим процессом, а не полагаться на сторонних консультантов, означает владеть своим временем.

Рабочий процесс

Использование лазерного сканирования для плоскостности и ровности нового бетона — это простой и понятный рабочий процесс.

1. Залейте и выровняйте бетонную плиту, как обычно.

2. Установите сканер рядом со свежеустановленным участком и просканируйте. Для этого шага обычно достаточно одного размещения. При типичном размере среза сканирование обычно занимает 3-5 минут.

3. Загрузите данные сканирования в Rithm for Navisworks.

4. Загрузите отображение «тепловой карты» данных пола, чтобы определить места, выходящие за рамки спецификации и требующие выравнивания или выравнивания.

5. Найдите соответствующие места на полу. Это часто можно сделать на глаз, используя «ориентиры» в комнате, такие как колонна, труба или элемент стены. Это также можно сделать с помощью рулетки, используя измерения в данных сканирования.

6. Измените проблемные места на плите.

7. Повторное сканирование. Если она исправлена, завершите отделку плиты. Если он по-прежнему не соответствует техническим требованиям, найдите оставшиеся проблемы, еще немного поработайте с плитой и при необходимости снова отсканируйте. Затем полная отделка и лечение.

8. После того, как весь пол будет готов и затвердеет, выполните сканирование «как построено», используя несколько мест размещения сканера, чтобы захватить весь пол. Если сканер привязан к известным координатам, например к контрольной точке геодезиста, данные сканирования могут быть интегрированы в BIM для проекта.

9. Загрузите отсканированное изображение в Rithm for Navisworks.

10. Создайте отчет о соответствии стандарту ASTM E1155. Поздравляю с прекрасным полом.
