Нужен ли армопояс для газобетона

Газобетонные блоки – популярный материал для возведения стен при частном домостроении. Действительно, они одновременно сочетают в себе и прочность, и теплоэффективность, и правильную геометрию. Поэтому превалирующая доля заказчиков останавливает свой выбор на газобетонном блоке.

Теплоэффективность обеспечивается наличием в теле блока пустот и пор, которые удерживают тепло внутри контура дома, не вызывая теплопотерь и тем самым экономя затраты домовладельца на последующую эксплуатацию дома. Газобетонные блоки имеют крупный формат, это значительно облегчает и ускоряет выполнение кладочных работ. Ровная геометрия позволяет выполнять швы минимальной толщины, достаточной для обеспечения прочности и несущей способности стен, но не приводящей к разбежкам высот при выполнении кладки.

Но. Нагрузки, которые несущие стены передают на фундамент здания, как правило, распределяются неравномерно, и для стены из газоблока без дополнительного армирования они могут стать фатальными – появится высокий риск появления трещин (которые, как минимум, создадут мосты холода, а как максимум приведут к потере несущей способности стены).

Поэтому при возведении стен дома из газобетонных блоков необходимо заливать армопояс. Если у кого-то есть сомнения – ответ прост: армопояс на газобетоне нужен обязательно и точка.

Что такое армопояс?

Армопоясом называется монолитная железобетонная лента, которая заливается по всему периметру стен первого и второго этажей и перед установкой мауэрлата. Важным фактором здесь является непрерывность и закольцованность данного конструктивного элемента. Он связывает контур стен воедино, тем самым распределяя нагрузки от перекрытий, интерьерных нагрузок, кровельной конструкции равномерно на стену. Таким образом, в несущей конструкции не возникнет чрезмерных перегрузок отдельных участков. Кроме того, если дом после первого года строительства, будет давать усадку, при наличии армопоясов минимизируется риск образования трещин. Таким образом, заказчик всегда будет доволен, а строитель будет спать спокойно.

Где следует выполнять армопояс в доме из газосиликатных блоков?

• • В зоне перекрытий первого и второго этажа в двухэтажном доме (для чего: чтобы равномерно распределить нагрузку от плит перекрытий и внутреннего интерьера)
• • В зоне кровли, под мауэрлат (для чего: чтобы опять же равномерно распределить по стенам нагрузки, которые получает кровля дома, а здесь необходимо помнить про снеговые и ветровые нагрузки, а также значительные температурные колебания).

Сегодня существует много споров – надо ли возводить непрерывный монолитный армопояс в домах из газобетона, или достаточно обойтись армированием кладки и выставлением оконных и дверных перемычек. Эту тему можно развивать бесконечно, каждый раз приходя к заключению, что если в процессе эксплуатации дома что-то пойдет не так (например, по внезапной причине подмоет фундамент или вдруг пойдет очень сильный и длительный дождь или вдруг случится землетрясение или какая другая напасть), то лучше бы он был – именно он обеспечит жесткость всей конструкции коробки дома, и таким образом сохранит его целостность.

Поэтому мы, как строители со стажем, в своих проектах за период нашей работы уже выработали надежное и универсальное решение: в наших домах всегда монтируются армопояса, а для реализации технологии «экономичного строительства».

У нас есть опробованные и доказавшие свою экономность и целесообразность специальные решения, позволяющие клиенту сэкономить деньги, при этом не потерять в качестве.

Каковы должны быть размеры армопояса?

Как правило, строительства домов из газобетона осуществляется из блоков толщиной около 400 мм. Ширина армопояса должна быть не менее 300 мм, а высота – как правило, равняется высоте блока – 250 мм.

Ширина наращивается до общей толщины стены за счет утеплителя, за счет которого одновременно реализуется проблема промерзания конструкции в зимний период.

Но нет никакого смысла выполнять армопояс по принципу «чем толще, тем лучше», поскольку это лишь вызовет неоправданный перерасход средств, не придав конструкции достаточной прочности. Необходимо принимать во внимание, что выполнение этого узла подразумевает расход арматуры, бетона, аренда бетононасоса и т.п.

Идеальным решением будет обратиться к нашим проектировщикам для точного расчета сечения этого элемента, а лучше – для проработки проекта, где обязательно будет учтена вся возможна нагрузка и подобраны оптимальные технологии.

Безусловно, в качестве удобного решения создания армопояса, можно использовать специальные газобетонные U-блоки (или также они имеют название П-блоки), выполненные из газобетона и имеющие выемку под заливку бетонного раствора. Они выполняют роль несъемной опалубки и уже не нуждаются в специальном утеплении по контуру пояса, эту задачу решает наружная стенка. Но они также нуждаются в армировании с использованием арматуры, что не всегда удобно с точки зрения качества контроля качества выполнения работ.

Наиболее удобным, самым недорогим и проверенным способом отливки все же является метод отливки с использованием съемной опалубки, которая, как правило, в малоэтажном строительстве выполняется из доски или фанеры. С наружной стороны устанавливается доска или фанера, вдоль по внутреннему контуру монтируется слой теплоизоляции толщиной около 100 мм. Затем монтируется армирующий каркас с использованием арматуры, проволоки и специальных пластиковых фиксаторов нижнего контура армирования.

При снятии опалубки с наружной стороны останется слой утеплителя, который будет обеспечивать теплоизоляцию бетонной конструкции. Поскольку фасад из газобетонных блоков всегда отделывается либо декоративными штукатурками, либо облицовочным кирпичом, проблема эстетики будет снята при отделочных работах.

Армопояс под мауэрлат для крыши.

Мауэрлат крепится к стене шпильками и анкерами, которые, в свою очередь, должны быть фиксированы в основании достаточной прочности. Фиксация в теле газобетонного блока не приведет ни к чему хорошему – под воздействием ветровой и снеговой нагрузки зоны фиксации расшатаются, что приведет к потере целостности конструкции.

Следует напомнить, что при укладке деревянной балки на бетонное основание, между ними необходимо проложить слой гидроизоляционного материала (здесь подойдет битумная гидроизоляция или рубероид) во избежание подмокания и гниения примыкающей к бетону стороны деревянного бруса.

Подводя итог.

Принимая все аргументы во внимание, мы будем настаивать на том, что армопояс при строительстве домов из газобетонных блоков нужен, и нужен обязательно. Дома, которые мы построили, строим и только проектируем, в обязательном порядке имеют этот конструктивный элемент – независимо от того, одноэтажный это дом или двухэтажный, маленький или большой.

Мы – за надежность конструкции и за высокое качество строительства. Мы стараемся экономить нашим заказчикам деньги на грамотном проектировании, исключающем перерасход материалов, на эффективном планировании работ, сокращающим сроки строительства, на оптимальном подборе материалов и технологий их укладки.

Получить бесплатную консультацию нашего специалиста по строительству и проектированию домов Вы можете по телефону.

Нужен ли армопояс под мауэрлат в доме из газобетона? Как залить: пошаговая инструкция

Хорошо известно, что стены из газобетонных блоков требуют усиления стальной арматурой. Вся коробка будущего здания последовательно армируется стальным прутом, и уж тем более, нужно будет ставить мауэрлат на газобетон с армопоясом. Существуют схемы, например, для относительно небольших построек, когда основание будущей крыши можно делать без армирования. Непосредственная укладка мауэрлата на газобетонные блоки без армирования, в принципе, тоже допускается, но подобные ситуации можно считать скорее исключением из правил, чем нормальной практикой, так как риск разрушения опорного ряда под весом крыши достаточно велик.

Для чего нужен армопояс под мауэрлат

Многие специалисты считают, что заменить армирование можно установкой мауэрлата на газобетон из массивного бруса или использовать пакет досок увеличенной толщины. Насколько удачной получится подобная замена, оценить сложно, поэтому большинство мастеров и проектировщиков предпочитают не рисковать и использовать полноценный армопояс из стального прута.

Конструктивно мауэрлат представляет собой толстую доску или брус, выкладываемый на горизонтальную плоскость или верхний торец стены. Он используется на любых стенах, за исключением, может быть, брусовых или бревенчатых зданий. В его функции входит:

• Объединить и стянуть нижние части стропил в одну конструкцию, придать основанию стропильного каркаса большую жесткость;
• Равномерно перераспределить нагрузку от веса крыши и слоя снега по всей опорной поверхности стены;
• Частично компенсировать температурные и осадочные напряжения на линии перехода стена – крыша.

Деревянная доска мауэрлата — это своего рода прокладка между тяжелой крышей и стенами постройки. Так уж получается, что большая часть опрокидывающих усилий, возникающих от порывов ветра, веса снежного покрова передается прямо на верхний ряд стены.

Даже кирпичи и бетонные блоки, уложенные по периметру верхушки, не всегда способны успешно противостоять давлению крыши, особенно, если угол наклона скатов превышает 35-40о. Тем более, нужно использовать армопояс, планируя монтаж мауэрлата на газобетон, потому что он не обладает должной жесткостью и прочностью, уступает традиционным материалам по всем показателям, кроме теплопроводности и паропроницаемости. Прямой способ крепежа мауэрлата к газобетону приведет к тому, что проволока или анкера разрушат относительно мягкий вспененный материал стен, и деревянный остов крыши просто оторвет от основания.

К сведению! Армопояс изготавливается из сплошной бетонной отливки с закладным армированием стальным оребренным прутом.

Любые другие схемы армирования газобетона, в том числе с перекладкой кирпичом или заливкой периметра бетоном, как правило, оказываются неэффективными. Армопояс без арматуры только увеличит нагрузку на стены из газобетона, но реально прочности и пластичности основания для будущего мауэрлата не добавит.

А нужен ли бетонный обвязочный контур, в обиходе – армопояс

Однако существует еще одна проблема, связанная с креплением кровли. Все усилия, создаваемые гравитацией, ветром и снегом, передаются верхней части стен. При сильном воздействии остов здания также норовит разъехаться, рассыпаться – наподобие карточного.

Первыми зоне наибольшего риска оказываются. роскошные терема под стройными шатрами. Неважно из какого камня выложен такой дом: чем выше и красивей здание, тем интенсивнее воздействие на стены. Кладка таких особняков растрескивается чаще всего, поэтому их обязательно нужно стягивать железобетонным каркасом.

Стены строений из ячеистого бетона так же нуждаются в подобной дополнительной защите. Пористый камень обладает высокой прочностью сжатия и запросто выдерживает нагрузку в 5 этажей. Однако блоки легко крошатся при изгибающих усилиях, и особенно хорошо – в местах крепления подстропильного бруса.

Как под цоколь нужен прочный фундамент, так и под мауэрлат следует устраивать надежное основание. Чтобы нивелировать усилие на излом в верхних торцах стен, проектировщики обязывают строителей устанавливать обвязочные армированные пояса над верхним рядом кладки.

Мы обосновали конструктивную обязательность устройства обвязочного контура.

Виталий Кудряшов

Строитель Автор портала full-houses.ru

Задать вопрос

Но есть и еще одна сторона у этого элемента. Она связана с технологической привлекательностью. В процессе монтажа армопояса можно исправить геометрические отклонения стеновой коробки, которые возникли в процессе кладки – четче вывести углы, до идеального состояния выровнять горизонтальную поверхность стеновых перегородок.

Таким образом, собрав все аргументы, делаем вывод о том, а нужен ли армопояс:

• мауэрлат и армированный бетонный ростверк на верхнем обрезе стен – дважды необходимый элемент в конструкции газобетонных домов.

Теперь осталось прояснить:

• как сделать армопояс по газобетону в принципе,
• как проще и удобней выполнить эту работу.

Технология установки армопояса

Конструкция армирующего пояса во многом зависит от размеров строения, толщины стен из газобетона и длины пролетов. Чаще всего используются две схемы построения армопояса:

• На основе деревянной опалубки, уложенной на верхней кромке стены из газобетона;
• Заливкой бетонной массы в газобетонные блоки специальной конфигурации.

Для того чтобы укрепить верхнюю кромку стен под мауэрлат армопоясом, не обязательно заливать бетоном плоскость на всю толщину стены. Бетонный пояс необходим всего лишь для того, чтобы стягивать и удерживать последний ряд газобетона от опрокидывания и растрескивания по швам. Для широких стен достаточно обеспечить крепление мауэрлата с армопоясом к газобетону на ширине не менее 15 см.

Необходимость

Армированный металлом пояс под односкатными крышами в обязательном порядке закладывается:

• В жилых домах со стенами из пористых или щелевых материалов со сравнительно низкой прочностью на сжатие или изгиб. Монолитная обвязка ж/б лентой предусматривается при возведении несущих конструкций из газосиликата, пенобетона, арболита, блоков на основе керамзита или шлака, поризованной керамики.
• В кирпичных домах при ведении строительства в сейсмически опасных районах.

В домах из бруса функции армопояса выполняется верхний венец сруба, заложение прослоек из материала с другой теплоемкостью и влагопоглощением считается нарушением. В каркасных постройках верхний край несущих конструкций всегда выполняется жестким по проекту, дополнительное укрепление не требуется.

Внутренний вариант армопояса под мауэрлат

Для достаточно больших стен, толщиной не менее 400 мм, армопояс строят заливкой в опалубку произвольной конструкции. Чаще всего для заливки основания под мауэрлат внешнюю стенку опалубки выкладывают из разрезанных блоков газобетона 100-200 мм толщиной, вторую стенку крепят к кладке саморезами, как на схеме.

К сведению! После заливки бетонной смеси армопояс будет надежно закрыт с внешней стороны толстым слоем газобетона, достаточным для того, чтобы уменьшить потери тепла и не допустить обледенение мауэрлата.

Крепление мауэрлата к газобетону выполняется анкерами, кусками арматуры, проволокой или специальными П-образными стяжками, в зависимости от места установки, размеров и габаритов крыши. На дно собранной опалубки укладывается связанный пакет из арматуры диаметром 8-10 мм.

Технология сооружения армпояса ↑

Монтирование опалубки ↑

Опалубку можно делать различными способами, используя:

• деревянные доски (плиты): их крепят к стене, используя бруски, и так же закрепляют сверху. Когда опалубку разбирают, то верхние из них вынимают. Что же касается нижних брусков, то они так и остаются в монолитной заливке.
• боковые упоры;
• резьбовые шпильки. Их устанавливают в отверстия, заранее просверленные в опалубке. Вырезаются трубки следующих размеров:

• соотношение диаметров трубки и шпильки следующие: внутренний первого немного превышает внешний второго,
• долина и ширина армопояса должны быть равны.

Далее, шпильку размещают внутрь трубки таким образом, чтобы ее концы выходили через предварительно подготовленные отверстия. Всю конструкцию затягивают гайками, подложив большие шайбы. В монолитном бетоне в итоге должны остаться только трубки. Для этого, выполнив заливку армопояса бетоном, дают ему предварительного застыть. Далее, необходимо

• открутить гайки,
• разобрать опалубку,
• выбить шпильки;

• способ с U-образными блоками. Чтобы обеспечить монолитность пояса, их необходимо подрезать по углам здания;
• с внешней стороны стены прокладывают ряд из 10-сантиметровых блоков, а внутри – несколько рядов кирпича, уложенного на ребро, или заменить их на доски.

Внимание!

Необходимо учесть, что стена на уровне армопояса требует утепления, особенно в случае опалубки из досок, поскольку бетон может зимой промерзнуть.

Верхний край опалубка выставляют строго в горизонтальной плоскости при помощи водяного уровня.

Установка арматурного каркаса ↑

Сетка из арматуры представляет собой:

• рабочие продольные стержни Ø 10–12 в количестве самое меньшее четырех штук;
• промежуточные перемычки в виде хомутов из арматуры диаметром от шести до восьми миллиметров, размещенные с шагом в 200–400 мм.

Внимание!
Использование чрезмерно большого шага при размещении хомутов чревато смещением рабочих стержней при бетонировании, а это, в свою очередь, нарушит впоследствии правильную работу армпояса.

• вязальную проволоку, которая их скрепляет. Следует отметить, что для соединения нельзя использовать сварку, поскольку она, с одной стороны, ослабляет арматуру, а с другой – создаются благоприятные условия для коррозии в этих местах.

В местах сопряжения и по углам стен сетку дополнительно армируют, чтобы прибавить жесткости этим участкам. Для этих целей используют загнутую арматуру и заводят на каждую из сторон на 300–400 мм.

Рекомендуем

Для армирования рекомендуется использовать композитную арматуру. Дело не только в том, что она дешевле, такой материал более легкий, он не подвержен загниванию, требует большего усилия на разрыв, с ним значительно проще работать.

Строим армопояс на стандартном газобетоне

Данный способ обустройства армирующего пояса под мауэрлат используется для небольших зданий, в один-два этажа высотой и длиной стен до 5 м. Стандартно ширина блоков для таких построек не превышает 250 мм. Для того, чтобы упростить процесс обустройства армопояса, производители стенового газобетона выпускают блоки U- конфигурации с пустотным желобом внутри. Такие конструкции применяются для изготовления целого спектра различных вспомогательных и усиливающих деталей и перемычек из газобетона.

Коротко о главном

Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.

Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.

Оценок 0

Прочитать позже

Этап первый, строим опалубку из газобетона

Для изготовления формы, в которую будет заливаться бетон, используются стандартные U-блоки. Большая часть периметра стен выкладывается на клеевой основе в обычном порядке, и лишь на углах коробки здания потребуется проявить смекалку, чтобы состыковать отдельные детали из газобетона таким образом, чтобы опалубка представляла собой единую форму-полость без каких либо внутренних перемычек.

В опалубке под заливку будущего армопояса не только не должно быть перемычек, толщина будущей бетонной ленты должна быть одинаковой по всему периметру стен. В противном случае любая ошибка с укладкой мауэрлата может привести к образованию трещин и отрыву армопояса от основания из газобетона.

Важно! При укладке пустотных блоков необходимо тщательно выравнивать их положение по линии горизонта с помощью лазера, шнура или, чаще всего, обычного строительного уровня.

Обычно в газобетоне отрезают часть стенки от торца на длину, равную ширине блока. Сделать это можно с помощью обычной ножовки по металлу. Чтобы избежать протечек цементного молочка, все щели между стенками в опалубке заделывают алебастром.

Как сделать?

Порядок действий зависит от вида используемых материалов и опалубки. В частности, владельцы могут:

Вне зависимости от выбранного способа работы начинаются после полного отвердевания кладочного раствора в несущих стенах, осмотра основания и устранения любых дефектов.

Создание опалубки и укладка арматуры

При отсутствии возможности кладки U-блоков опалубка собирается из ровных досок или щитов из толстой влагостойкой фанеры. Щиты собираются на земле или перекрытии и закрепляются с помощью саморезов длиной не менее 50 см, боковых упоров, сквозных резьбовых шпилек, промежуточных перемычек или набиваемых сверху деревянных брусьев.

Скручивать проволокой опалубку под армопояс не рекомендуется из-за рисков перекоса конструкции на этапе заливки и застывании бетона.

Опалубка устанавливается со строгим контролем уровня по горизонтали и вертикали, без щелей и прекосов, особое внимание уделяется углам.

Одновременно с закреплением опалубки принимаются меры по утеплению внешней стенки ленты. Для этого внутрь закладывается лист теплоизоляционного материала или щиты устанавливаются с нужным смещением.

Обязательно обеспечивается армирование ленты. Армокаркас пояса собирают из цельных прутьев длиной от 6 м, с минимальным нахлестом на продольных стыках в 8 мм, на углах – от 30 см.

Для соединения продольных и поперечных прутьев используется 3 мм вязальная проволока или хомуты, сваривать эту конструкцию не рекомендуется. При укладке каркас смещается от будущих краев бетона на 50 мм, в нижней части этот зазор обеспечивается с помощью кусочков дерева или пластиковых стаканчиков.

Установка крепежных элементов для мауэрлата

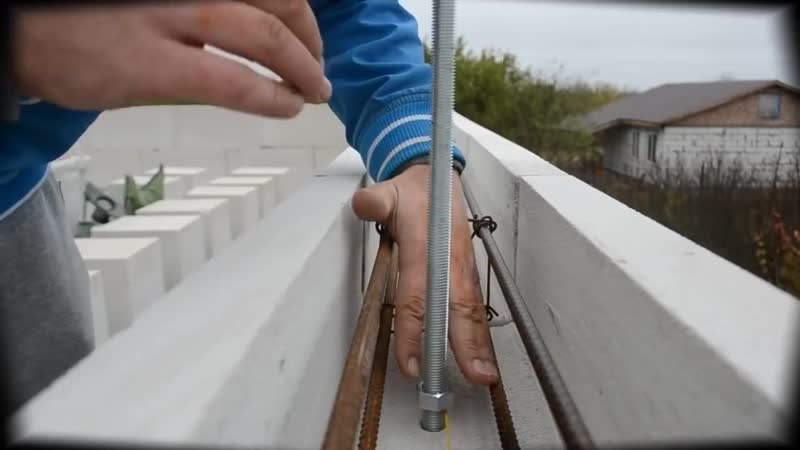

Максимальная надежность достигается при вкручивании резьбовых шпилек в верхний ряд блоков или их привязке к верхнему и нижнему ряду каркаса.

Длина крепежей подбирается с учетом толщины пояса и мауэрлата и 50 мм запаса для прикручивания.

Частота зависит от числа стропил (в идеале крепеж располагается точно по центру между двумя ногами), но не превышает 1 м. Непосредственно перед заливкой раствора резьбовые части крепежа обматывают промасленной бумагой или просто смазывают маслом.

Заливка цементным раствором

К приготовлению бетона приступают после разметки и проверки верхнего уровня опалубки и надежности ее крепления. Нужными характеристиками обладает бетон с маркой прочности не ниже М200 и средним размером фракций, заливка ведется без длительных перерывов.

После заполнения опалубки или блоков из раствора штырем или вибратором выгоняется воздух, верхняя часть тщательно выравнивается и накрывается пленкой.

Монтаж мауэрлата

К креплению мауэрлата приступают как минимум через 2 недели (лучше – больше), после снятия опалубки и набора лентой прочности.
Деревянный брус проходит обязательную обработку антисептиками и антипиренами и укладывается поверх как минимум 2 слоев рулонной или обмазочной гидроизоляции.

Во избежание ошибок места расположения крепежей проверяются несколько раз (вплоть до полного прикладывания бруса к поясу) и лишь потом в мауэрлате сверлятся отверстия. Для фиксации используются шайбы и гайки большого диаметра, выступающие части шпилек обрезаются болгаркой.

Второй этап, формирование закладных элементов армопояса

Основной деталью усиливающего пояса является стальной каркас из арматуры. Как только будет готова форма под заливку, можно приступать к изготовлению закладки. Многие специалисты утверждают, что армопояс, заливаемый под мауэрлат, работает только на изгиб, подобно балке, уложенной на краевые опоры. В этом случае стальные прутья арматуры лучше всего уложить на дно формы. Но подобный, почти идеальный вариант нагружения армопояса встречается достаточно редко, только в простейших постройках квадратной или прямоугольной формы.

В обычных постройках из газобетона предугадать, как поведет себя бетонный пояс, армированный подобным образом, довольно сложно. Поэтому мастера предпочитают вязать арматуру в виде каркаса из четырех прутьев, как это делается при изготовлении фундамента.

Чтобы упростить и ускорить процесс вязки, предварительно заготавливают опорные рамки, как на фото. Они помогают собрать каркас за несколько минут.

Важно! Из соображений прочности арматурные прутки должны располагаться на расстоянии не менее 3 см от стен формы из газобетона, поэтому каркас выставляют на проволочных опорах или пластиковых «стульчиках».

Третий этап, заливка армопояса под мауэрлат

После того как арматурный каркас был уложен и зафиксирован внутри опалубки из газобетона, можно приступать к заливке. Для приготовления бетонной смеси используется та же рецептура, что и для фундамента. На ведро цемента берется по три песка и гравийного отсева. На ведро воды 50 мл пластификатора, примерно литр полученного раствора отливаем в отдельную емкость. Этим раствором обработаем арматуру и стенки газобетона перед заливкой.

Заливать приходится частями, уплотняя и подбивая смесь в опалубке армопояса деревянной колотушкой. Сразу после заливки накрываем бетонную опору будущего мауэрлата полиэтиленовой пленкой и выдерживаем армопояс в течение трех суток.

Чем крепить мауэрлат к газобетону

При обустройстве армирующего пояса необходимо выбрать один из способов крепления мауэрлата к стене из газобетона. Наиболее распространенным считается установка на анкерах или закладных шпильках.

В этом случае, чтобы удержать брус или пакет из досок на армирующем бетонном поясе, используются резьбовые шпильки М12 с гайкой и шайбой. До заливки бетона в опалубку в донной части U- образных блоков засверливаются отверстия на глубину не менее 5 см.

Далее на верхнюю часть шпильки, на длину в 10-15 см, наносится очень тонкий слой силиконовой смазки, наворачивается гайка с шайбой, и далее обматывается скотчем или полиэтиленовой пленкой. Шпильку забивают в газобетон на силикатном клее и одновременно выравнивают по вертикали с помощью строительного уровня. После заливки бетона анкер должен выступать над поверхностью армирующего пояса минимум на 10 см. Лучше делать с запасом, так как высота бруса мауэрлата может оказаться выше расчетной, проще потом излишек шпильки обрезать болгаркой.

Зачем нужен армопояс в газобетонном доме

Кровля — достаточно тяжелая конструкция, иногда ее вес составляет до 80% от несущей способности стен, на которые она опирается. Армопояс под мауэрлат в доме из газобетона нужен для распределения нагрузки от крыши и защиты несущих стен от появления трещин.

Еще одна функция армирующего пояса в доме из газобетона — соединение крыши с несущими стенами. Одно из важных достоинств газоблока — низкая теплопроводность объясняется наличием в блоке большого количества воздушных замкнутых пустот. Чем больше пустот, тем теплее газобетон. С увеличением числа пустот снижается механическая прочность газобетона, и он не в силах воспринимать локальные статичные и динамичные нагрузки от тяжелой кровли.

Даже если расчеты показали, что несущей способности газоблочных стен достаточно для восприятия нагрузки от крыши, возникает проблема: как крепить мауэрлат к газоблокам? К бетонному армопоясу деревянный мауэрлат крепится металлическими шпильками. Использовать такое крепление для газобетона нельзя, т.к. под действием климатических факторов металлические крепления расшатаются и начнут разрушать газоблок. В строениях даже с легкой крышей, мауэрлат укладывается на газобетонные стены через армопояс, с креплением к нему с помощью резьбовых оцинкованных шпилек.

Какой армопояс лучше: кирпичный или бетонный

Армопояс представляет собой непрерывную ленту по периметру стен. Лента может формироваться армокаркасом и бетонной смесью или возводиться из кирпича (старая, некачественная технология). Кирпичный армопояс на газобетон под мауэрлат, как правило, в современном строительстве не применяют. Единственная объективная причина для его использования — когда отсутствует возможность по каким-либо причинам сделать бетонный пояс, хотя такие условия сложно придумать. Для предотвращения мостов холода кладка кирпичного армопояса на газобетон под мауэрлат выполняется с использованием монтажного раствора с теплоизоляционными добавками или «зимнего» клея. Кроме того, для снижения теплопотерь кладку рекомендуется утеплить или, как минимум, оштукатурить и утеплить.

Как подобрать высоту и ширину армопояса

Армопояс под кровлю в доме из газобетона имеет ширину равную ширине стены, на которой он возводится, минус утепление, если оно планируется. Т.е. если для кладки стены использовался газоблок с шириной 300 мм, а бетонный пояс планируется утеплять 50 мм минватой, то ширина его будет составлять 250 мм. Высота армирующего бетонного пояса рассчитывается исходя из количества нитей арматуры, число которых в свою очередь зависит от плотности газоблока, типа крыши, этажности сооружения. Чем больше нагрузка на газобетон, тем выше должен быть армопояс. В таблице результаты расчетов высоты пояса для 1-, 2- и 3-х этажного дома с двухскатной крышей с утеплением:

*Мансарда, цокольный и технический этаж при расчетах считаются как полноценные этажи.

Как крепить мауэрлат к газобетону проволокой

Использование шпилек не всегда удобно, особенно, если коробка здания небольшая, или нет возможности заранее определить точки опор стропильных ног на мауэрлате. В этом случае проще всего выполнить крепление с помощью проволочных петель, перевязанных с арматурным каркасом до заливки бетона.

Несмотря на то, что крепление мауэрлата к газобетону проволокой выглядит более кустарно, чем при использовании анкера, иногда такой способ соединения остается единственно допустимым.

Например, если крыша, устанавливаемая на стенах из газобетона, обладает большой парусностью при небольшой массе. В этом случае, если использовать анкера, то доски или брус мауэрлата, ослабленные сквозными отверстиями, могут не выдержать периодической нагрузки, и возникает риск образования трещин и разрушения древесины.

Проволока удерживает мауэрлат на газобетоне не хуже анкеров, оставляя зазор для усадки древесины из-за изменения влажности и температуры воздуха

Как правильно положить мауэрлат на газобетонные блоки

Через три-четыре дня после заливки бетона можно переходить к креплению мауэрлата к газобетону с армопоясом. В первую очередь потребуется промерить строительным уровнем и определить места, где бетонная поверхность отклонилась от линии горизонта. Эти места маркируются и подгоняются так, чтобы поверхность отливки была плоской и одновременно максимально близкой к горизонтальной линии.

Вторым этапом на бетон наносится грунтовка, улучшающая сцепление гидроизоляции с мауэрлатом. Далее на поверхность наклеивают пленку и укладывают обычный рубероид, как это делается при подготовке цокольной части фундамента. Самое главное, до того как уложить и закрепить доски мауэрлата, необходимо еще раз сверить точки крепежа с линиями установки стропильных ног, чтобы при сборке каркаса не пришлось срезать основания стропил.

Советы и рекомендации

Наиболее важным моментами в обустройстве бетонного пояса считается грамотная перевязка арматурных прутков и правильная заливка смеси. Труд достаточно тяжелый, и таскать ведра с бетоном на уровень потолочного перекрытия не каждому под силу. Но замесить и залить весь объем армопояса необходимо максимально быстро.

Размеры стягивающего пояса на газобетоне невелики, поэтому любое расслоение или появление свили в дальнейшем приведет к образованию трещины. Это не фундамент, поэтому заложить бетонную смесь под мауэрлат нужно максимум за четыре часа.

Сложности и ошибки

Технология установки мауэрлата на армопояс довольно сложная и ответственная, даже малейшие нарушения, например, при установке горизонтальности рабочей поверхности защитного пояса, могут разрушить всю кровельную систему.

Наиболее частые ошибки, которые допускают застройщики при выполнении армопояса газобетонных стенах:

1.
   Заливка опалубки за 2 раза или даже большее число раз.

2. Заливка производилась в жаркую погоду и пояс не увлажнялся водой.
3. Установка мауэрлата проводилась, когда бетон не достиг своей рабочей прочности.
4. Не выполнена теплозащита армопояса.
5. Не выполнена обработка бруса под мауэрлат антисептическими и огнезащитными пропитками.
6. Не выполнена гидроизоляция сейсмопояса.
