Нужен ли мауэрлат?

Этот вопрос я как-то опустил при написании статьи про балки и как позже выяснилось — зря! Давайте разберемся что к чему.

Вообще у мауэрлата два основных предназначения.

Первое — это принимать на себя нагрузку от балок и равномерно распределять ее на стену. А во втором случае — передавать нагрузки от «распора» стропил. Это при строительстве простой крыши, когда стропила сверху упираются друг в друга, а низ врубается в мауэрлат, и нет никаких дополнительных схваток и затяжек. В общем, не мой случай. Поэтому рассматриваю здесь первое предназначение мауэрлата.

Масса у крыши огромная! Необходимо учесть все: балки перекрытия, всю стропильную систему, потолок, утеплитель, обрешетку, саму кровлю, массу хлама, который будет храниться на чердаке, снег на этой кровле. В общем, набегает прилично, и все это давит точечно на мой газосиликат, пытается его продавить и разрушить.

Когда я начинал строить крышу, то грубо прикинул, что к чему.

Итак:

• 8 кубов леса (масса сухой сосны 650-700 кг) — 5600 кг;
• около 70 листов OSB (примерно по 16 кг каждый) — 1120 кг;
• мягкая кровля 210 квадратных метров (масса одного квадрата кровли 8,5 кг) — 1615 кг;
• утеплитель 22 куба (по 37 кг) — 814 кг
• снеговая нагрузка по СНиП 2. 01.07-85 — 31860 кг

Тут, думаю, стоит немного разобраться. Ищем СНиП любым поисковиком. Ссылку не из-за вредности не привожу, а из-за того, что сегодня по ссылке СНиП, а завтра неизвестно что. В пункте 5.2 СНиП сказано: расчетное значение веса снегового покрова Sg на 1 м² горизонтальной поверхности земли следует принимать в зависимости от снегового района Российской Федерации. Это не площадь кровли, а площадь горизонтальной поверхности крыши. Другими словами это площадь земли, которую накрывает крыша. К примеру, если накрыть крышей 100 м

и сделать двухскатную кровлю под углом 60 градусов, то площадь кровли увеличится ровно в 2 раза, а площадь горизонтальной поверхности земли под этой крышей как была 100 квадратов, так и останется.

И снега на эту кровлю упадет как на 100 квадратов земли. С этим вроде разобрались.

Размеры моего дома 12х13,5, крыша выступает на 30 см с каждой стороны. Горизонтальная поверхность получается 12,6х14,1=177м².

подставляем в табличку.

Цифра в скобках, в моем случае 180, нам и укажет нагрузку на 1 м². Умножаем 177х180, получаем почти 32 тонны. Если все сложить (и снег и крышу), получается внушительная махина — в 41 тонну весом!!! Бедные мои блоки…

Смотрим на картинку и считаем точки, где балка лежит на блоке. Я насчитал 126 точек.

Блок у нас имеет ширину 20 см, ширина балки 5 см. Умножаем одно на другое, получаем площадь одной точки в 100 см

Выясняем предел прочности на сжатие материала. В моем случае, по заверению производителя, разрушение наступает при нагрузке 27 кг/см², что, согласитесь, намного больше, чем 3,25? Именно по этой причине я и решил, что мне мауэрлат не нужен.

когда необходим, технология установки под крышу, крепление проволокой, шпильками, нужно ли утепление, ошибки при укладке

Мауэрлат выполняет важнейшую роль по повышению прочности и долговечности кровельной конструкции, выступая «посредником» между коробкой и кровлей.

Поэтому при расчете проектировщики уделяется особое внимание энергоэффективности здания, определяя его характеристики и необходимые стройматериалы.

Чтобы конструкция была надежной, специалисты рекомендуют под установку мауэрлат делать укладку железобетонного монолитного или кирпичного армопояс, с помощью которого он будет жестко зафиксирован по месту.

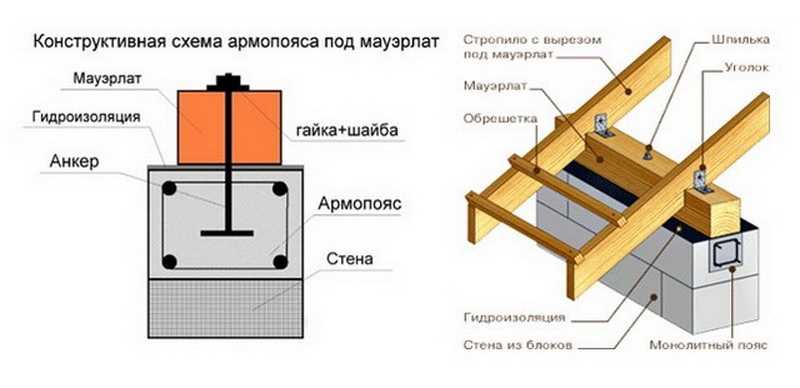

Армопояс под мауэрлат выступает в роли усиленной опоры, увеличивая жесткость здания, поэтому заслугу такого армирования для обеспечения прочности строения невозможно переоценить.

Содержание

• 1 Для чего необходим?
  • 1.1 Можно ли обойтись без него?
• 2 Материалы для армированного пояса
• 3 Требования
• 4 Что понадобится?
• 5 Технологии монтажа под крышу
• 6 Как правильно крепить: укладка мауэрлата
• 7 Утепление
  • 7. 1 Когда требуется?
  • 7.2 Чем можно утеплить?
  • 7.3 Процесс
• 8 Ошибки и сложности
• 9 Заключение

Для чего необходим?

Жилые дома, как и любое другое сооружение подвержены множественным нагрузкам, среди них самыми существенными считаются вертикальные, которые создает кровля собственным весом, а также осадки в виде снега и наледи, усиливаемые ветровой нагрузкой.

Распорные нагрузки создают упор на стенку стропилами. Подобная нагрузка оказывает воздействие на стенки корпуса, пытаясь раздвинуть их, она тем больше, чем значительнее кровельная нагрузка.

Многие современные стеновые стройматериалы при массе своих достоинств, плохо переносят точечные давления, способные их разрушить. К таким стройматериалам относится пенобетон, газобетон и керамзитобетон. Для них возведение армопояса под мауэрлат становится обязательной процедурой.

При отсутствии такого защитного пояса, установка мауэрлата вызовет следующие дефекты в несущих стеновых конструкциях:

1. Высверливание отверстий под шпильки в бетонных блоках способствует их разрушению в связи с массовым трещинообразованием в блоках.
2. Висячие стропила создают разнообразные нагрузки по всем направлениям, что приводит к расползанию блоков, деформации стеновых и кровельных конструкций.
3. Пенобетонная кладка не может создать идеальную по уровню поверхность под крышу, в связи с чем также будут возникать точечные разрушительные силы, воздействующие на стеновой камень.

Несмотря на то, что кирпичные стенки имеют высокую механическую прочность. Специалисты также рекомендуют установку на них железобетонного пояса под мауэрлат, особенно в районах с высокой сейсмической нагрузкой.

Можно ли обойтись без него?

Армированный защитный пояс под мауэрлат допускается не возводить, когда стеновые конструкции способны самостоятельно противостоять вертикальным и горизонтальным нагрузкам, создаваемым кровельной системой, при этом важно, чтобы было гарантировано обеспечение таких условий:

1. Несущие стенкине деформируются при подвижках грунта и при неравномерной усадке и обеспечивают сохранность параметров домостроения в исходных границах. Обеспечено строгая горизонтальная поверхность под возведение кровельной системы.
2. Обеспечено жесткое закрепление конструкции стен.
3. Обеспечено равномерное распределение и передачу нагрузок на фундамент.
4. Превосходная механическая прочность верхней части стены, позволяет выполнить надежную фиксацию мауэрлата.

По всем этим требованиям, без установки защитного пояса могут устанавливаться стены из монолитного железобетона. Также армопояс не устанавливается на всех разновидностях деревянных домов.

Материалы для армированного пояса

Железобетонный монолитный пояс формируется непосредственно на стройплощадке. Для этого используют:

1. бетонную смесь;
2. цементное вяжущее;
3. армированные стержни ребристые или гладкие.

Все эти составляющие помещают в предварительно изготовленную на верхней части стены опалубку.

Опалубка выполняется в виде сплошной замкнутой конструкции по периметру несущих стен, как наружных, так и внутренних. Армирование осуществляется, как единичными прутьями, так и каркасами, созданными с помощью вязальной проволоки.

Продольные стержни должны иметь Д= 12 мм, длину —  не менее 8 м, а их нахлест не менее 50 см. Сечение каркаса прямоугольное. Продольная арматура должна иметь Д= 8 мм, и устанавливаться с промежутком 200-400 мм.

В местах соединения и по угловым поворотом стен, сетку в дополнение армируют, с целью увеличения жесткости на таких участках. Для этого применяют изогнутые Г-стержни на 400 мм по каждой стороне. В последнее время застройщиками широко и успешно используется новый вид арматуры — композитный.

Бетонная смесь для армоконструкции готовится из цементного вяжущего и составляющих:

• песок;
• щебенка различных фракций;
• добавочные присадки для увеличения морозостойкости и снижения периода загустевания.

Бетон производят как в заводских условиях, так и непосредственно на стройплощадке.

Для такой защитной конструкции он должен иметь особую прочность, поэтому, как правило, применяются марки М200/350 с пропорциями:

1. 1 часть цемента М500;
2. 2 части песка;
3. 3 части щебеня.

Вода добавляется в объеме 80% от массы цемента.

Опалубка может быть съемной или несъемной утепленной. К обеим модификациям предъявляются особые требования по прочности, поскольку они должны выдержать значительную массу жидкого бетона с армокаркасом.

В первом случае применяют низкосортную обрезную доску толщиной от 20 до 50 мм и шириной не менее 200 мм, древесностружечные плиты и высокотехнологичные полимерные щиты. Также для усиления прочности этих конструкций потребуется заливки применение разнообразных подпорок, удерживающих опалубку в проектном положении до окончательного загустения бетонного раствора.

Довольно часто застройщики выполняют защитный армированный пояс из кладки кирпича, усиленной арматурой. Его трудно назвать монолитным, но для небольших и невысоких частных построек он вполне справляется со ролью усиления стен под мауэрлат. В этом случае эта конструкция оправдывает себя более низкими затратами материалов и трудоемкостью работ.

Застройщик должен знать, что современные требования по энергоэффективности домов, требуют выполнения теплозащиты армопояса, поскольку в противном случае он станет источником повышенного образования конденсата и, как следствие, возникновению очагов разрушения несущих стен.

Утепление производится снаружи армопояса по срезу внешней несущей стены, в ходе его строительства. Вид утеплителя выбирается проектом, согласно общей схемы утепления дома, как правило, для дышащего пенобетона применяются паронепроницаемые материалы из группы минераловатных.

Для эффективности строительства армированных защитных поясов, снижения себестоимости работ и повышения сроков монтажа, отечественная промышленность наладила выпуск специальных ячеистых U-блоков, выступающие в роли несъемной утепленной опалубки, которые превосходно зарекомендовали себя на практике и поэтому сегодня пользуются особенной популярностью у застройщиков.

Требования

Армированный пояс под кровельную систему выполняется только по проекту, с учетом конструкции кровли, стенового материала, площади дома в плане и его высотности. По утверждению большинства специалистов, наименьшие размеры такого защитного пояса должны быть 25*25 см.

Для получения максимальных параметром, возможно применить следующие рекомендации:

• ширина – равна ширине стены, с учетом расстояния для теплозащитного слоя;
• длина – соответствует периметру несущих стен дома;
• наименьшее сечение – 250 * 250 мм;
• бетон должен быть из одной партии с одинаковыми характеристиками и заливаться за один прием.

Характеристики такого пояса для керамзитобетонного стенового материала будет зависеть от толщины применяемых блоков, не менее 2/3 толщины стен, например, если стена имеет толщину 400 мм, то пояс будет 270 мм.

В том случае, когда стены выполняют из обычного кирпича, то внешнюю стенку опалубки выполняют в 1/2 кирпича, а внутренняя закрывается доской или съемными щитами.

Что понадобится?

Монтаж армированной защитной конструкции технологически выполняется в несколько разнообразных стадий от выполнения опалубки, каркаса и заливки бетонной смеси или установки специальных ячеистых U-блоки. Все операции для реализации требуют применение исполнителями разных инструментов и приспособлений.

Для выполнения всего комплекса работ по заливке железобетонного монолита застройщику потребуются такие инструменты и оборудование:

• измерительные инструменты: линейка, уголок, уровень, рулетка и отвесы;
• бетономешалка;
• электродрель с насадками;
• болгарка;
• гайковерт и шуруповёрт;
• молоток, кувалда и киянка;
• шпатель, кельма и терка под пеноблоки;
• крючок для вязки проволоки;
• ковш-гребок;
• захват;
• обычная пила и электропила;
• штроборез;
• малярная кисть;
• антикоррозионная пропитка для стального каркаса.

Технологии монтажа под крышу

Технология создания защитного пояса под кровельную конструкцию содержит в себе четыре важных этапа: создание опалубки, создание армопояса, утепление конструкции и заливка бетонного раствора. Застройщик до начала работ подготавливает стены устанавливая гидрозащитный слой, нарезает детали опалубки и готовит на стройплощадке детали армокаркаса.

Пошаговая инструкция создания армопояса под мауэрлат:

1. Устанавливают опалубочные доски по всему периметру несущих стен с укреплением их распорками и брусками 50х50 мм.
2. Для того чтобы придать защитному поясу жесткость, выполняют вставки из резьбовых шпилек М8. Внутри опалубочной конструкции на них надевается трубка ПХВ или из металла по ширине пояса.
3. После формирования строительного бетона на 5-7 день и демонтажа опалубки, нижние бруски и защитные трубки останутся в теле бетона.
4. U-образные блоки устанавливают осторожно, поскольку они очень хрупкие, для создания монолитной конструкции потребуется выполнить их подрезку по углам строения.
5. Верхний край опалубки выставляют строго горизонтально при помощи строительного уровня.
6. Процесс армирования рекомендуется выполнять поочередной сборкой деталей в теле опалубки.
7. Арматуру укладывают в 1 слой по общему периметру несущих стен.
8. На углах стен выполняют загиб, и прикрепляют конец к следующей арматуре вязальной проволокой.
9. После завершения вязки нижнего пояса выполняют установку верхнего, предварительно изготовив П-образные стойки и поперечные детали, которые необходимо устанавливать через 20–40 см.
10. Крепление производят вязальной низкоуглеродистой отожженной проволокой диаметром 3-4 мм.
11. Производят установку закладных элементов, шпильки и анкерные болты закрепляются к арматурному каркасу вязальной проволокой, а деревянные бруски просто-напросто закрываются бетоном.
12. Конструкция армопояса должна быть максимально прочной, поэтому требуется заливку проводить за один прием, для этого потребуется установить бетононасос и протянуть подающие шланги.
13. После заливки раствора ее контролируют по уровню, и выполняют вибрационную обработку, чтобы удалить воздушные пустоты, эффективнее это выполнять с применением специального виброоборудования, можно также воздух удалить путем прокалывания толщи раствора арматурным стержнем, делать это нужно осторожно, чтобы не повредить и не сместить арматурный каркас.
14. Бетон потребуется накрыть пленкой и периодически увлажнять до разборки опалубки. Эту операцию можно выполнять на 5-7 день после заливки формы, окончательная прочность конструкции будет достигнута не ранее чем на 28 -й день
15. Выполняют демонтаж опалубки очень осторожно, при этом закладные элементы и нижняя часть опалубки остается в монолитной конструкции.

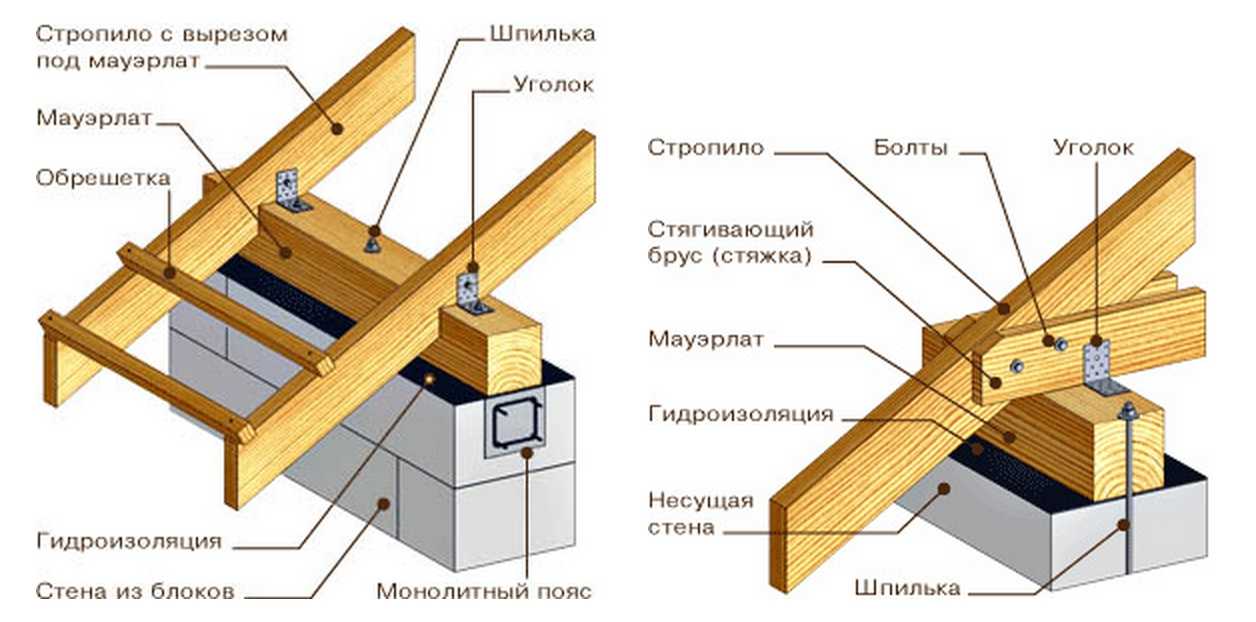

Как правильно крепить: укладка мауэрлата

До крепления мауэрлата к подготовленному бетонному поясу, все его деревянные элементы обрабатывают антисептическими и пожаростойкими пропитками.

Застройщику для проведения работ потребуется подготовить такие инструменты и расходные материалы:

1. Брус 150*150 мм.
2. Гидроизоляционный материал, хорошо подойдет обычный рубероид.
3. Измерительные инструменты.
4. Шуруповерт, дрель и болгарка.
5. Разводной ключ.
6. Молоток и обычная пила.
7. Крепления: гвозди, болты и гайки.

В том случае, когда исполнитель планирует выполнять крепление мауэрлата к армопоясу деревянными пробками, то потребуются деревянные бруски с размером стандартного красного кирпича, металлические скобы длиной 25 см, Г-образные железные шпильки Д=12 см, с резьбой по длине не менее 50 мм, стальные шайбы и гайки под М12.

Для того чтобы установить мауэрлат на вальмовой кровли, его укладывают по всему периметру сооружения, а для двускатной крыши, вполне достаточно закрепить на 2-х параллельных стенках, на которые будет опираться крыша. От кромки наружной несущей стены выполняют отступ, по размеру утеплителя и приступают к креплению подстропильных балок.

Это можно выполнить различными вариантами:

1. Проволокой — наиболее бесхитростный, доступный и недорогой способ установки. Для крепления бруса к защитному поясу используют специальную вязальную стальную отожженную проволоку Д=6 мм.

   Для надежного крепежа несколько ее прутьев скручивают нераздельно и замуровывают в монолитном поясе. Число таких скруток должно равняться числу стропил.

2. Шпильками Д от 12 до 16 мм, длинной до 1 м, устанавливаются с промежутком 1- 1.5 м. Этот метод предназначен для основательной фиксации балки к поясу, но является довольно трудоемким.

   Предварительно шпильки погружают на всю глубину пояса, а для кирпичной конструкции на глубину не менее 2-х размеров высоты бруса и закрепляются на продольной планке, установленной внизу армопояса. В мауэрлате для соединения высверливают соответственные отверстия, после этого его помещают на шпильки и прочно закрепляют гайками с шайбами.

3. Анкерными болтами — механическими или химическими. Первые погружаются в виде закладных в тело пояса до заливки бетона, вторые выполняются путем заполнения предварительно подготовленных отверстий в теле пояса специальным химсоставом, после чего в него вставляют анкер. Оба варианта довольно дорогостоящие, но гарантируют надежную фиксацию мауэрлата.

Утепление

Чтобы дом был теплым, утепляют не только армопояс, но и мауэрлат, поскольку иначе при низких наружных температурах через них будет попадать холодный воздух внутрь здания, а температурные напряжения между теплым помещением и холодной частью стены станут источниками их разрушения.

Утепление этих конструкций производятся в процессе монтажа, армопояс утепляется снаружи, а мауэрлат изнутри. Если такие операции не были изначально выполнены, их делают, когда дом выстроен и завершены отделочные работы.

Иначе внутри этих конструкций будет собираться конденсатная влага, которая приведет к гниению дерева, разрушению стенового материала и нарушению целостности всего дома.

Теплозащитные работы на кровле и стенах дома позволяют существенно сэкономить на стоимости отопления в зимний период года.

Когда требуется?

Утепление армопояса и мауэрлата выполняется обязательно для всех конструкций домов, в комплексе теплозащитных работ. Ей предшествует гидроизоляция защитных поверхностей. От этого будет зависеть долговечность конструкций, иначе кровлю придется ремонтировать уже в первый год эксплуатации.

Гидроизоляция 2-мя слоями рубероида по всей площади мауэрлата выполняется после обработки деревянных поверхностей морилкой, чтобы предотвратить гниение бревен и возникновения наледи, которые будут разрушать их. Данный метод изоляции от влаги показал себя с лучшей стороны на течении длительного периода эксплуатации.

Чем можно утеплить?

При выборе материала и схемы теплозащитного «пирога» важно, чтобы защищаемые поверхности «дышали», как правило, это материал минераловатной группы:

• минвата;
• стекловата;
• базальтовая вата.

На рынке стройматериалов сегодня достаточно таких утеплителей как отечественных производителей, так и западных:

• ТехноНиколь;
• Rockwool;
• Isoroc;
• Knauf;
• Isover;
• Ursa и другие.

Утеплители из пенополистирола и пенополиуретана, несмотря на то что владеют довольно неплохими теплозащитными характеристиками, не считаются пожаробезопасными, а кроме того способны выделять опасные для человека вещества при горении, поэтому их не рекомендуют к установке внутри жилых домов. В это же время минватные утеплители имеют класс НГ и являются на 100% огнестойкими.

Процесс

Утепление армопояса правильно выполнять в процессе монтажа, для этого оставляют место под внешнюю установку жестких утеплителей или применяют несъемные U-блоки с установленным утеплителем.

Если такую защиту выполняют после завершения монтажных работ, то применяют несколько вариантов установки:

1. На армопоясе имеется свободное пространство по срезу внешней стены. Для этой цели берут жесткий утеплитель Пеноплэкс с шириной, допускающей его установку в пространство между защитным поясом и срезом стены, лучше если его толщина будет 50-80 мм, но чтобы пояс не выделялся, потребуется учитывать размер облицовки. Когда в роли теплоизолятора будет применяться минвата потребуется установить вентзазор между утеплителем и облицовкой.
2. Когда необходимо выполнить теплозащиту армопояса, а зазора между ним и облицовкой нет — выполняют по фасаду на уровне пояса дополнительную теплозащиту в виде выступающего контура.

   В том случае, когда в доме установлено два армопояса, то теплозащита устанавливается на двух. Внешнее утепление производится пенопластом 80 мм, высота утеплителя рассчитывается по следующей формуле; 150 мм + высота армопояса + 150 мм. В верхней части располагают отлив для предохранения выступающей конструкции с уклоном от стенки.

   Для его фиксации выполняют пропил в стенке над теплоизолятором, заводят в него верх отлива, выполняют герметизацию и закрепляют с шагом от 300 мм.

Утепление мауэрлата выполняют изнутри. На участках опорного бруса для стропильной системе необходимо уложить термоизоляцию ещё до установки гидроветрозащиты и кровли. Но если все-таки гидроветрозащитная мембрана была уже установлена, тогда рабочим нужно будет проталкивать маты в промежуток между балками и пленкой, в этом случае есть вероятность нарушить подкровельный вентзазор, очень нужный для вентилирования пространства кровли.

Отсюда следует, что вначале требуется уложить теплоизоляцию на участках, которые окажутся труднодоступными после завершения установки гидроветрозащиты, и только после этого покрывают мембрану.

У мауэрлата на основании, как правило, существуют неровности, чтобы они не стали «мостиками холода», их заполняют утеплителем, а не цементно-песчаным раствором и уж тем более не монтажной пеной.

Ошибки и сложности

Первые ошибки при создании установочного монолитного пояса под мауэрлат начинаются на стадии проектирования, когда неправильно выбрана кровля, не учтен стеновой материал и нагрузки которые будут на них воздействовать. Поэтому работы по установке этой обязательной защитной конструкции проводятся только по проекту, а материалы приобретаются по сметам и спецификациям представленных в рабочей документации.

Работы по выполнению армированного пояса проводятся на высоте, являются трудозатратными и требуют привлечения специалистов и техники. Домашнему мастеру в одиночку с этой работой не справиться, а если он обладает определенными навыками в строительстве, то, как минимум, потребуется пригласить не менее 2-х опытных помощников и следить за тем, чтобы ими выполнялись требования безопасности при работе на высоте.

Основные ошибки которые допускаются при создании армопояса:

1. Отсутствие проектной документации.
2. Приобретение некачественного материала или стройматериала, который не соответствует по характеристикам проектным показателям.
3. Нарушения технологии вязки армокаркаса.
4. Слабые крепления мауэрлата к защитному поясу.
5. Отсутствует нахлест арматур в каркасе.
6. Неправильно выполнено угловое соединение в каркасе.
7. Отсутствие теплозащитного слоя.
8. Не произведена закладка деталей перед заливкой бетонного раствора.
9. Бетон заливался с перерывами из разных партий.
10. Каркас установлен в опалубку без защитных подкладок и выходит за срез бетонной конструкции.
11. Не выдержан горизонтальный уровень защитного пояса.
12. Не выдерживался температурный режим при заливки бетона, он не был покрыт пленкой и не увлажняется в процессе формирования прочности.
13. Неправильный демонтаж опалубки ранее 5-7 дней, привел к трещинам и разрывам в бетонной конструкции.

Заключение

Армированный железобетонный или кирпичный пояс под мауэрлат исполняет ряд важных функций. При сезонном движении почвы, неравномерной усадке строения, при землетрясениях, он останавливает деформацию стеновых конструкций, сохраняя геометрию сооружения.

Он горизонтально выравнивает все стены, нивелируя возможные погрешности, допущенные при кладке стен. Применение армопояса придает жесткость всей конструкции, что обеспечивает прочное закрепление к нему мауэрлата, а, следовательно, всей кровельной конструкции.

Армопояс и сам мауэрлат должны быть надежно утеплены, чтобы не стать «мостиками холода» и продолжительный период выполнять свое предназначение, тогда дом уютным, надежным, теплым и долго служить людям.

История и технологии — защита «Все или ничего»

История и технологии

Джозеф Чарнецкий

Бронезащита от артиллерийского огня изначально была простым делом размещение достаточно толстых кусков брони на вертикальных поверхностях корабля чтобы остановить входящий огонь ближнего действия по малой траектории. Чтобы сохранить вооружение корабля не пострадало, орудия были заключены в бронированные барбеты или артиллерийские рубки, и в казематах или редутах. Чтобы корабль оставался на плаву, ватерлиния получил легкий броневой лист по всей длине, как сверху, так и снизу поверхность. Впереди до средней брони защищала нос корабля, часто на высоту большую, чем большая часть защитной обшивки ватерлинии. В корме, в районе рулевого устройства, броня вновь утолщалась до средней толщины. Наряду со взрывчатыми магазинами и механизмами, необходимыми для подвижности судна обшивка ватерлинии была утолщена в тяжелый пояс. Над этим тяжелым мидельным поясом предполагался еще один пояс средней толщины. чтобы снаряды малого и среднего калибра не попадали в казематные батареи. Палубная броня была минимальной и в основном предназначалась только для защиты от осколков. снарядов, детонирующих над защищенными помещениями. За бортом, возле тяжелого пояс миделя, бронепалуба часто была наклонена вниз примерно на 45 градусов чтобы соответствовать нижней части ремня, опять же, чтобы помочь предотвратить попадание осколков, на этот раз снаряды детонируют сразу после пробития тяжелой брони. Эта схема бронирования разрабатывалась вместе с линкором до дредноута, которые обычно имели четыре тяжелых башенных орудия, восемь-двенадцать средних башенных или казематных орудий калибра и от двенадцати до двадцати четырех незащищенных или — в лучшем случае — экранированные осколками легкие пушки. В 1905, Битва за Цусима показала, что дальний огонь представляет собой серьезную опасность. необходимо усиленно бронировать горизонтальные поверхности. Бронированный появились верхушки башен и крыши рубок, а некоторые казематы получили а также защита сверху. Первоначально относительно низкие траектории не требовал более чем вдвое большей защиты от осколков, чем предыдущая. Это был стандарт первых дальнобойных артиллерийских кораблей. дредноуты, были построены. Это оказалось бы трагически неадекватным в Ютландии, поскольку дальность стрельбы еще больше увеличивалась, а снаряды падали все круче. траектории. Без ведома антагонистов Ютландии проблема адекватная защита от дальнобойного огня уже разработана через Атлантику.

Уже в 1908 году ВМС США начали работу над своим «линкором 1912 года». дизайн, призванный прийти на смену все еще строящемуся New York Class. Генеральная коллегия из старших и отставных адмиралов, недовольных расточительным расположение пяти- и шестибашенных Делавэров, Флорид, Вайомингов, и New Yorks выбрали тройные башни, чтобы сэкономить длину и увеличить тоннаж. доступны для защиты. Когда даже это не дало должной защиты против ниспадающего (крутого траектория) артиллерийского огня было принято решение принять схему бронирования «все или ничего».

Лучшее описание этой концепции принадлежит Норману Фридману:

Логика защиты «все или ничего» заключалась в том, что при очень длительном дальности, корабли будут атакованы в первую очередь бронебойными снарядами, так как попадание может находиться где угодно на корабле, и фугасный будет бесполезен против толстого пояса или палубы броня. Как следствие, только самая тяжелая броня (или вообще никакой брони) стоило использовать: все, что между ними, служило бы только лопастью. Напротив, примерно в это же время Королевский флот пришел к выводу, что тяжелые ОФ снаряды были бы чрезвычайно эффективны против небронированных частей кораблей, и использовал значительное количество средней брони, которая могла противостоять фугасному огню, в своих дредноутах. Только после Первой мировой войны Королевский флот принять защиту по принципу «все или ничего», в неудавшихся 1921 линкор и линейных крейсеров, и в Нельсонах, все из которых должны были сражаться на больших дальностях, чем предполагалось для более ранних британских дредноутов. В той мере, в какой линкоры США проектировались специально чтобы сражаться на экстремальных дистанциях, они намного опередили свое время.

«Американские линкоры: иллюстрированная история дизайна», страницы 101 и 102, Норман Фридман.

В результате получилась схема брони USS Nevada, которая избегала любая средняя защита в пользу более толстого пояса, массивных лицевых частей башни, и более толстые крыши и палубы башни, чем на современной практике. Это Интересно, как отмечает Фридман, что USN предпринял этот шаг до действия в Доггер-Банке и Ютландии показали, что дальние бои потребует лучшей горизонтальной защиты. неотъемлемая часть с по схеме бронирования пошла концепция ВМС США «корпус-плот». Поскольку «все или ничего» устранила большую часть предназначенной легкой и средней брони. чтобы защитить плавучесть корабля в носу и на корме, необходимо было обеспечить достаточную Плавучесть была заключена в тяжелую бронированную коробку, чтобы корабль мог выжить, если его концы будут изрешечены и затоплены. Это положение было иногда упускают из виду дизайнеры в других странах, в результате чего дизайн так же уязвим для опасных обрезков с затопленных концов, как и до «все или ничего» СМС Лутцов в Ютландии.

Схема «все или ничего» доминировала в постютландскую эру линкоров конструкция подвергается доработкам после возобновления строительства линкора после Вашингтонский договор. Бортовая броня была наклонена наружу вверху, а толщина палуб увеличивалась по мере увеличения дальности и падения снарядов в более крутые углы. Бронепояса были перенесены внутрь с борта корабля. сбоку для размещения и/или взаимодействия с торпедной защитой снизу и/или за пределами ремня. В некоторых конструкциях добавлена ​​«декапсирующая» поверхность. легкой брони или толстой обшивки корпуса за пределами основного бронепояса. Было опробовано множество различных схем горизонтальной защиты, в том числе, большинство заметно одинарная толстая палуба, и толстая бронепалуба с тонким «осколком» колода внизу для ловли осколков. Угроза со стороны авиации также видел добавление в некоторых проектах тонкой брони на открытых палубах, чтобы удерживать фугасные бомбы и преждевременно активировать взрыватель в тяжелых бронебойных снарядах. бомб, прежде чем они смогли достичь и пробить главную бронированную палубу. Эта концепция, по-видимому, переворачивает приоритеты «все или ничего». схему, пока не примешь во внимание тот факт, что вертикально падающая бомба обладает значительно большую проникающую способность, чем у снаряда. Кроме того, оболочка проходящей более или менее горизонтально через небронированные части корабль с меньшей вероятностью соединится с чем-то жизненно важным на пути. Бомба, падающая на бронированную часть корабля «все или ничего», соединиться с жизненно важным пространством. Если бомба достаточно тяжелая и сброшена достаточно высоко, никакая практическая броня не остановит его. Таким образом возникает необходимость взорвать оружие как можно скорее и как можно выше корпус насколько это возможно. Несмотря на то, что горизонтальная защита была часто распространялась на несколько слоев, она оставалась сосредоточенной над жизненно важными пространства и, таким образом, соответствовали идее «все или ничего». А бомба, попавшая в незащищенные борта корабля, могла легко потерять сознание. дно без детонации. Важно помнить, что термин «Все из ничего» относится к тому, чтобы полностью посвятить усилия по бронированию защите определенные жизненно важные помещения в корабле, не до размещения брони в одиночные только толщины. В боевиках Второй мировой войны принцип «все или ничего» схема оказалась удачной. Инкрементное бронирование не сделал, хотя доступных тестовых случаев было немного. HMS Hood с более старым добавочным броня была потеряна, скорее всего, из-за снаряда, прошедшего через более тонкую верхнюю ремень и в журнал. DKM Bismarck также показал инкрементный броня, которая была в значительной степени разрушена во время последней битвы над его бронированным палуба бронебойными снарядами, подорвавшимися верхним поясом средней толщины. HIJMS Хиеи и Киришима, оба со старой защитной схемой, сильно пострадали. от пожаров, возникших в их казематах ББ снарядами. Эти пожары способствовали наряду с другими повреждениями их несостоятельности и возможной утраты после повреждения у Гуадалканала. Детали потери DKM Scharnhorst отсутствуют, но вероятно, напоминают Бисмарка. В отличие от USS South Dakota оторвался довольно хорошо, когда сбой питания и непродуманный поворот вырисовываются корабль японцам обстреливают у Гуадалканала. Корабль был широко попадание обычных, ОФ и ББ снарядов в надстройку, большая часть которых прошла при этом нанося относительно небольшой ущерб.

По словам Дулина и Гарцке:

Много мелких пожаров в надстройке были быстро потушены… Несмотря на 27 попаданий снарядов, прочность корпуса корабля, плавучесть и общая остойчивость существенно не пострадали.

«Морские линкоры: линкоры США во Второй мировой войне», стр. 76, автор Уильям Гарцке и Роберт Дулин

• «Линкоры и линейные крейсера, 1905-1970» Брейера
• «Линкоры: Линкоры США во Второй мировой войне», Дулин и Гарцке
• «Линкоры: линкоры союзников во Второй мировой войне», Дулин и Гарцке
• «Морские линкоры: линкоры стран Оси и нейтралов во Второй мировой войне», Дулин и Гарцке
• «Линкоры США: иллюстрированная история дизайна» Фридмана
• «Морское сражение за Гуадалканал» Грейс
• «Первая команда и кампания на Гуадалканале», Лундстром
• «История военно-морских операций США во Второй мировой войне, том V,« Борьба за Гуадалканал », Морисон 9. 0032

1 мая 2000 г.

Обновлено

Доспехи Бога: надень свой пояс правды | Блог Revive Our Hearts

Возможно, это слишком много информации, но правда в том, что если я ношу штаны (если они не эластичные), то я также ношу пояс. На самом деле, я до сих пор ношу тот же ремень, который носил еще со школы. (Я только что это признал?) Он черный, и его почти никто не видел, потому что я заправляю рубашку, только если температура ниже двадцати градусов. И даже тогда на мне будет так много слоев, что вы не увидите моего пояса.

Проблема вот в чем: если я не ношу ремень, я ничего не сделаю, потому что буду слишком занят, поддерживая штаны. Благословение это или проклятие, что мои бедра не держат мои джинсы на месте, я не уверен, но меня утешает тот факт, что я не одинок в своих требованиях носить ремень. Также по необходимости солдаты Римской империи носили пояс.

Примечание: Поскольку я только что сравнил свою одежду с одеждой римского солдата I века, вполне разумно, что мой гардероб может нуждаться в вмешательстве. Однако там — это несколько существенных отличий, которые я хотел бы отметить между моим ремнем и их поясом.

Назначение солдатского ремня

В то время как мой пояс был скрытым и узким, он использовался с единственной целью – не дать моим штанам спадать, пояс римского солдата обычно был широким, его носили поверх туники, и он служил нескольким целям. .

Во-первых, при необходимости солдат мог заправить свою длинную гимнастерку за пояс для удобства передвижения в рукопашной схватке или при необходимости бежать. На самом деле, Бог сказал израильтянам сделать именно это накануне их бегства из Египта. Они должны были есть пасхальную трапезу с перевязанным поясом (Исх. 12:11). В некоторых переводах говорится, что они должны были есть с препоясанными чреслами, что означает, что они были подвернуты, готовы и готовы бежать.

Во-вторых, пояс римского солдата обеспечивал поддержку ядра. Поскольку солдат носил больше снаряжения, чем большинство других, пояс помогал ему оставаться в вертикальном положении, устойчивым и сильным, находясь на ногах весь день.

В-третьих, его пояс можно использовать как пояс для инструментов, давая солдату место для ножен. Что хорошего в солдате, у которого руки заняты?

Как мама я понимаю последнюю часть. Мои руки часто забиты вещами, особенно после церкви, когда мои дети протягивают мне бумаги, кресты из палочек от мороженого и ясли для рулонов туалетной бумаги, а затем внезапно теряют способность надевать куртку. (Могу ли я получить аминь?)

Дело в том, что солдат не выходил из дома без ремня. Это не было необязательным элементом одежды, как для многих сегодня. Солдатский ремень занимал центральное место на его униформе, поэтому мне нравится, что Павел прикреплял к солдатскому ремню снаряжение истины для верующих.

Окружите себя истиной

В Послании к Ефесянам 6:14 сказано: «Итак, станьте, пристегнувшись поясом истины». Или, как говорит версия короля Иакова: «Итак, станьте, препоясав чресла ваши истиной».

Пол начинает свое описание наших духовных доспехов с пояса истины, потому что истина лежит в основе всего, что мы делаем, говорим и во что верим. Это правда, которая удерживает нас в вертикальном положении, освобождает и позволяет нам легко двигаться в этой жизни, в то же время предлагая нам основную поддержку.

Истина необходима верующему. Он действует как якорь или охранник и удерживает нас от того, «чтобы мы не были «брошены волнами и унесены всяким ветром учения, по хитрости человеческой, по лукавству в обольстительных замыслах» (Еф. 4:14).

Но что есть истина? Пилат задал Иисусу этот вопрос накануне распятия Христа, не понимая, что Он говорил с Истиной Самим Собой. Иисус сказал ученикам: «Я есмь путь и истина и жизнь» (Иоанна 14:6).

В Иоанна 1:14 говорится: «И Слово стало плотию и обитало с нами, и мы видели славу Его, славу, как Единородного Сына от Отца, полного благодати и истины». Затем в стихе 17 говорится: «Ибо закон дан через Моисея, а благодать и истина через Иисуса Христа».

В Иоанна 17:17 Христос просил Отца: «Освяти их истиною; слово Твое есть истина». Христос есть Слово, а Слово Божие есть истина. Во 2 Царств 22:31 говорится: «Этот Бог — путь Его совершенен; слово Господне оказывается истинным». Поэтому мы проверяем Библией все, что бросает нам мир. Это подходит? Если нет, мы бросаем его, твердо стоя на истине.

Истина поддерживает нас

Если мы не будем знать правду и верить в нее, мы не устоим. Мы упадем на землю от малейшего дуновения ветерка, как бумажный стаканчик на столе для пикника. Но если мы окружим себя правдой, позволив ей быть нашим поясом, у нас будет основная поддержка, необходимая для веса всего, что мы несем в этой жизни, наряду со способностью расшифровывать ложь врага и обманчивые схемы. дьявола.

Мне нравится, как Исайя 11:5 описывает Мессию. Сказано: «Праведность будет поясом на чреслах его, и верность — поясом на чреслах его». Кроме того, Исаия 59:17 говорит о Господе: «Он облекся в праведность, как в броню, и шлем спасения на голове Своей». Вы видите сходство?

Павел описывает верующих так же, как Бог описал Христа за сотни лет до этого в книге Исаии, потому что, будучи верующими, мы облечены во Христа (Рим. 13:14). Не случайно описания похожи. Но есть одно существенное отличие: мы носим пояс истины, а Христос носит пояс праведности. Только во Христе мы можем быть праведными, и это правда!

Единственный способ устоять в этом запутанном мире — это спрятать каждую ложь, каждую прихоть доктрины, каждое хитрое замечание, каждую стрелу, предназначенную для того, чтобы ругать, отвлекать и задерживать нас в обетованиях Божьих.

1 Иоанна 5:20 говорит: «И мы знаем, что Сын Божий пришел и дал нам разум, чтобы мы познали Того, кто истинен, и мы в том, кто верен, в Его Сыне Иисусе Христос. Он истинный Бог и вечная жизнь».

Позвольте правде отличить вас

Суть такова: мы знаем истину, если знаем Христа. Но если Христос не является центром нашей жизни, то и истина не является центром нашей жизни. И если правда не в нашей основе — мы рассыплемся.

Итак, вот большой вопрос: готовы ли мы позволить истине отличить нас, как римский солдат позволил своему ремню отличить себя? Или мы пытаемся скрыть правду, как я пытаюсь скрыть свой узкий черный пояс? Бог желает, чтобы мы разоблачали истину, живя по истине.
