Армопояс под крышу как делать


Армопояс под крышу — зачем он нужен и как его смонтировать?

Необходимость создания армопояса под мауэрлат при сооружении крыши не всегда очевидна начинающим строителям. У них зачастую создается неверное представление об армированном укреплении основы для возведения кровли как о чем-то ненужном и излишнем. Однако, армопояс – важный посредник, распределяющий нагрузку крыши на стены здания. Рассмотрим, почему необходим армопояс под крышу, какие функции он выполняет и как выполнить его обустройство своими руками.

Необходимость армопояса

Начнем рассмотрение армированного основания под крышу с его основных функций.

Преобразование нагрузки

Стропильные ноги передают мауэрлату нагрузку, основное сосредоточение которой находится в местах опоры стропил на стены дома. Задача мауэрлата и армопояса преобразовать эту нагрузку, сделав ее равномерной. На мауэрлат воздействуют два типа нагрузок. Это вес самой крыши, скопившегося на ней снега, воздействие на кровлю порывов ветра и другие природные явления.

Другая нагрузка связана с распиранием стропилами стен здания. При повышении веса кровли она значительно возрастает. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, при ряде положительных характеристик не способны выдерживать подобную распирающую нагрузку. Перед монтажом на них мауэрлата в обязательном порядке необходимо создать армированный пояс.

Кирпичные стены обладают большей выдержкой к точечным нагрузкам, потому для монтажа на них мауэрлата достаточно применять анкера или закладные детали. Однако, эксперты рекомендуют использование армопояса и для кирпичных стен, если здание возводится в сейсмоопасном регионе.

Крепление кровли к дому

Важнейшая и основная задача мауэрлата – это прочное крепление кровли к дому. Таким образом, сам мауэрлат должен быть надежно смонтирован к зданию.

Основные задачи армированного основания под крышу можно свести к следующим пунктам:

  • Удерживание строгой геометрии здания при любых ситуациях: сезонные колебания почвы, землетрясения, усадке дома и т.
    д.;
  • Выравнивание стен в горизонтальной проекции, исправление неточностей и огрехов, допущенных при возведении стен;
  • Обеспечение жесткости и стабильности всей конструкции строения;
  • Равномерное и распределенное рассредоточение нагрузки крыши на стены здания;
  • Возможность прочного крепления к армированному основанию важных элементов кровли, в первую очередь мауэрлата.

Расчет армированного основания под крышу

Процесс армирования основания под мауэрлат начинается с планирования и расчетов. Необходимо сделать расчет размеров армопояса. По строительным стандартам он должен быть шириной, равной ширине стены, и не менее 25 см. Рекомендуемая высота армированного основания находится в районе 30 см. Армопояс и уложенный на него мауэрлат должны опоясывать весь дом.

Если возведение стен производится из газобетона, то верхний ряд делается из камня в виде буквы U, который создает опалубку. В нее необходимо заложить армирующие элементы и залить всю конструкции раствором цемента.

Перед началом собственно строительных работ необходимо также подготовить необходимый инструментарий и строительные материалы. Для создания армированного основания под крышу понадобится:

  • Бетономешалка для качественного замешивания раствора цемента;
  • Специализированный вибратор, который разгоняет цементный раствор в опалубке, не допуская создания в конструкции пустот из воздуха;
  • Материалы для сооружения опалубки;
  • Арматура.

Технология установки

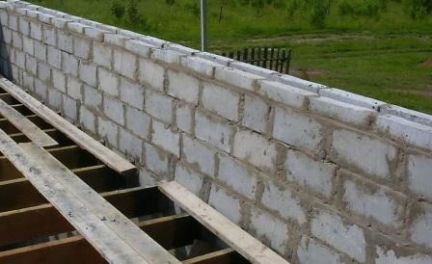

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

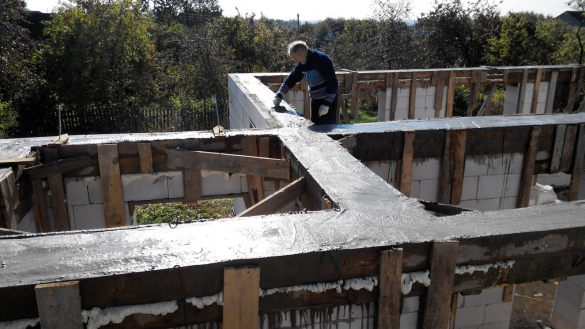

Создание опалубки и укладка арматуры

Первым этапом ведется сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки производится из блоков в виде буквы U. Если таковых не имеется в распоряжении, то наружная часть опалубки создается из распиленных 100 мм блоков, а внутренняя – из досок. Монтаж производится при строгом соблюдении горизонтального уровня.

В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4 прутьев арматуры с диаметром от 12 мм. Поперечные крепления делаются из прутов 8 мм диаметра при соблюдении шага не больше 25 см. В проекции каркас выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Места соединения соединяются вязальной проволокой. В растворе подобный армированный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение определенных правил:

  • Толщина бетона от каркаса до опалубки не меньше 5 см;
  • Чтобы соблюсти это правило под каркас подкладывают подставки из брусков нужной высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то ее разопрет от тяжести бетона.

Это можно выполнить различными методами:

  • При создании опалубки ее низ скрепляется при помощи деревянных брусков, а верх методом набивания дополнительных досок. Когда бетонный раствор застынет, верхние доски удаляются, а видимая часть нижних брусков подпиливается;
  • Возможно использование диагональных упоров. Один их конец стоит на горизонтальной поверхности, а другой поддерживает опалубку;
  • Если опалубка монтируется из плит ОСП, которые удобны в качестве многоразовой опалубки, то можно скрепить детали резьбовыми шпильками. На противостоящих листах сверлятся отверстия и вставляется пластиковая трубка диаметром 1,2 см. Через нее проводится резьбовая шпилька и затягивается гайками с шайбами. Когда бетон застывает, шпильки легко удаляются, а пластиковые трубки остаются в бетоне.
Установка крепежных элементов для мауэрлата

После работ с опалубкой и укладки арматуры можно приступить к установке крепежа для мауэрлата. Рекомендуем использовать резьбовые шпильки. Удобно приобрести шпильки диаметра 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек производится с учетом:

  • Между двумя стропилами есть минимум одна шпилька;
  • Максимальный шаг установки – не более 1 метра.

Заливка цементным раствором

Главная особенность армированного основания под мауэрлат – его прочность. Достигнуть ее возможно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси применяется бетон не меньше М200. Наилучшая смесь для залития пояса готовится по следующим пропорциям:

  • 1 часть цемента М400;
  • 3 части промытого песка и столько же щебня.

Повысить прочность и скорость затвердевания смеси поможет применение пластификаторов.

Так как для создания армопояса требуется сразу много смеси, то целесообразно использовать бетономешалку и специальный насос для подачи раствора. При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

После заливки бетона в опалубку важно выгнать весь воздух из возможных воздушных карманов. Для этого может использоваться специальный прибор вибратор и простая арматура, которой смесь протыкается по всему периметру.

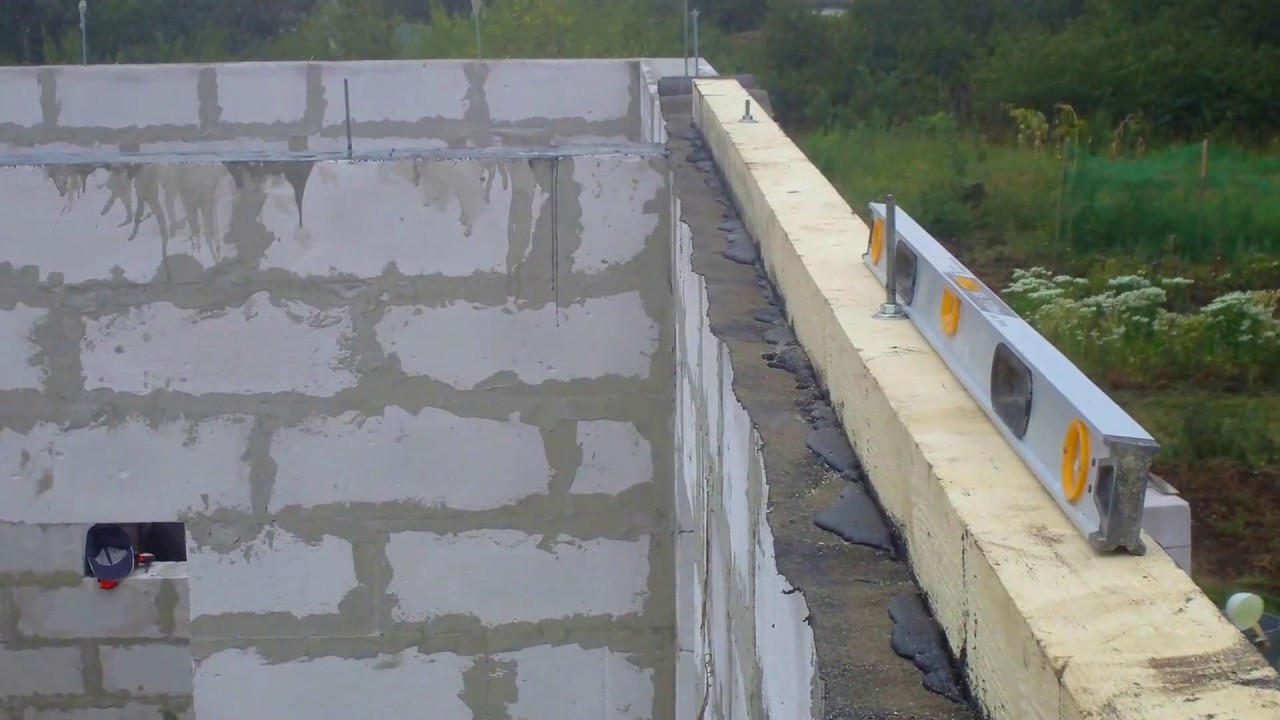

Монтаж мауэрлата

Снятие опалубки с армопояса возможно как только бетон достаточно затвердеет, а к монтажу на конструкцию мауэрлата можно приступить не ранее, чем спустя 7-10 дней после залития армопояса.

Перед укладкой детали мауэрлата должны быть специальным образом подготовлены:

  • Брус мауэрлата обрабатывается антисептиками;
  • Соединения его отдельных элементов выполняются методом прямого замка или косой прирубкой;
  • Мауэрлат прикладывается к армопоясу и отмечаются места для шпилек. Отверстия под крепления просверливаются.

Укладке мауэрлата предшествует укрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.

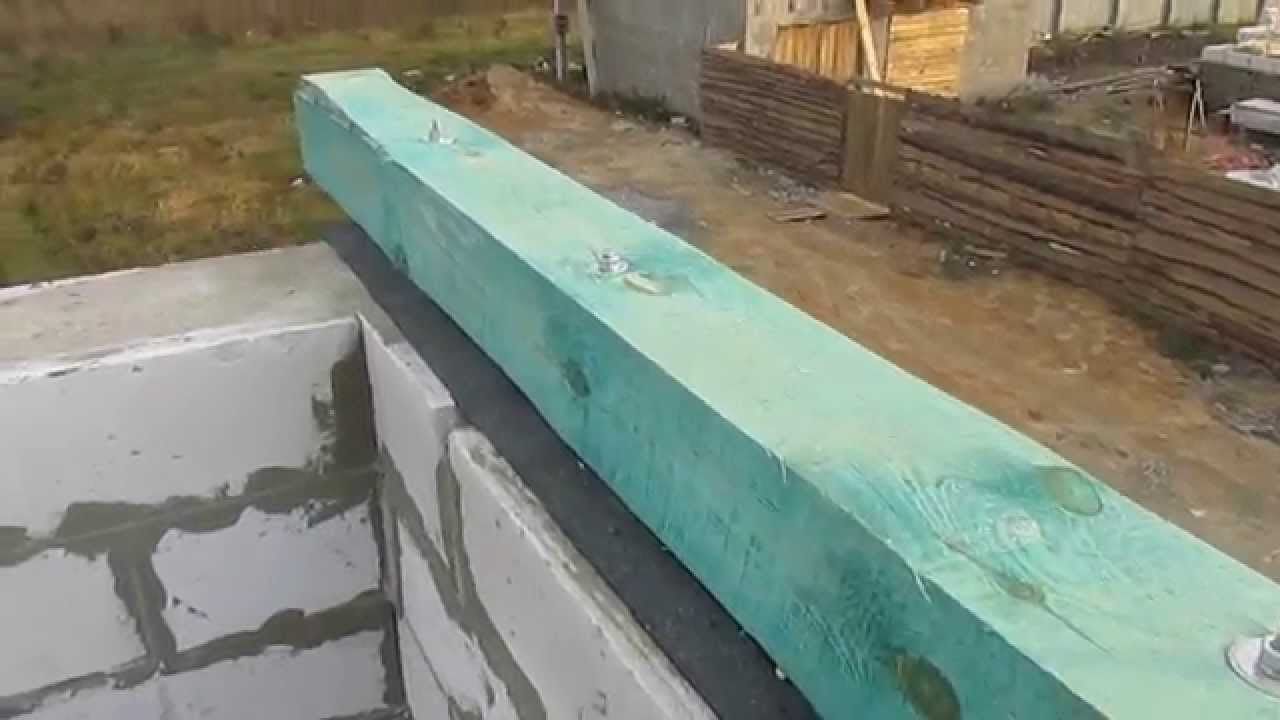

Мауэрлат крепится большой шайбой и гайкой, для подстраховки используются контргайки. После затяжки всех крепежных элементов оставшиеся верхушки шпилек срезаются болгаркой.

Подведем итоги

Армированное основание под мауэрлат – скорее необходимость, чем роскошь. Кровельная конструкция оказывает довольно большое воздействие на стены дома, которое хотя и распределяется равномерно благодаря мауэрлату, но может негативно сказаться на прочности всего здания.

Создание армопояса необходимо в строениях из газо– и керамзитобетона из-за непрочности данных материалов, в зонах с высокой сейсмической активностью. Также укрепление стен под мауэрлат целесообразно проводить при создании тяжелых кровельных сооружений.

Выполнение армирования верхней части стен не является сложной работой, требующей привлечения специалистов. При соблюдении ряда правил и привлечении помощников ее можно выполнить собственными силами.

Монтаж мауэрлата на газобетон с Армопоясом и без

Крепление мауэрлата к газобетону или пенобетону, как правило, производится с помощью армирующего пояса, расположенного в верхней части стеновых конструкций. Именно он становится опорой мауэрлата и обеспечивает большую прочность всему дому.

Для чего нужен Армопояс?

Как известно, газобетон отличается повышенной чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он треснет или даже потрескается.Для предотвращения таких изменений устроена армопауза, также она позволяет избежать скольжения и деформации блоков, к чему приводит неравномерное давление общей массы.

Что вам нужно знать

Мауэрлат выполняет функции соединения строительных коробок и стропил, а также разделения нагрузки от конструкции крыши по стенам. Древесина используется в основном для изготовления крепежа. Оптимальный вариант — брус из лиственных пород, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к стене из пенобетона было сплошным по периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбивают гвозди, в результате бруски образуют единую систему крепления стропил, соединенных с соседними элементами. Брусья должны располагаться с внутренней стороны кладки на расстоянии не менее 5-6 см от внешней стороны. Для опоры мауэрлата по внешнему краю стены делают кирпичный парапет, отдельные части которого крепятся прямым замком.

Способы крепления мауэрлата к стенам из газобетона

Возможно использование нескольких техник, подходящих для разных условий:

  • фиксация скобами, заделанными в кладку;
  • анкерные крепления на основе армопояса;
  • Крепление мауэрлата к газобетону проволокой.

В последнем варианте провод прокладывается между кирпичами таким образом, чтобы средняя часть находилась под ними, а внешние стороны — снаружи.Длина должна быть достаточной для свободного прохождения стержня и последующего затягивания. Количество ремней должно соответствовать количеству стропил. Затем с помощью металлической проволоки прикрепляют мауэрлат к стене.

Армированный пояс

Крепление мауэрлата к газобетону Газобетон наиболее предпочтительно, так как блоки отличаются недостаточно плотной конструкцией и сложностью монтажа замков любого вида. Стоит отметить преимущества использования армированного ремня.В первую очередь, это выравнивание верхней части стен и усиление всей конструкции дома, в процессе ее обустройства заранее создаются фиксаторы для мауэрлата. Самый простой вариант — использование П-образных блочных элементов в виде желоба по периметру внешних конструкций стены, при этом не должно быть перерывов. Далее образуется пропил на угловых деталях. Для сборки каркаса используется арматура поперечными перемычками, затем она укладывается в желоб с последующей заливкой бетонной смеси.Для обеспечения монолитной массы заливается за один прием. Перед этим на армированном ремне закрепляют якорь с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также закрепляются на раме по линии натянутого шнура в вертикальном положении. Так же, как и в случае использования стальной проволоки, количество стропильных ног и анкерных зажимов должно совпадать. Необходимо заранее определить оптимальное расположение элементов, во избежание совпадения с местами крепления стропил.

Крепление мауэрлата к газобетону с помощью шпилек

Этот вариант оптимален для небольших зданий и крыш, имеющих легкую конструкцию, когда кровля и стены не испытывают значительных нагрузок. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде L-образной формы. Их крепление производится при кладке блоков в несколько рядов к верху, при этом длины должно хватить на стопорную гайку и толщину брусков.Процесс аналогичен анкерному методу: после затвердевания кладки планка надевается на шпильки и фиксируется гайками. Есть и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления образуется за счет прикручивания болтов к раме и их дополнительной блокировки бетоном. Достаточно надеть мауэрлат на шпильки и гайками натянуть его на блоки.

При необходимости монтировать мауэрлат в пенобетон без армопояса, в стенах используются монолитные заглушки и подушки. Их размеры должны быть в пределах 400 мм, это пазы со структурой арматуры небольшой толщины или металлических стержней, именно на них крепятся анкеры.

Характеристики

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно плоским, даже если использовать шнур и уровень, работать с жидким бетоном сложнее.В первую очередь задается точное расположение крепежа, на доске с ровной поверхностью отмечаются точки верхних частей болтов, затем переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Затем к стене крепится брус. Основание стропил фиксируется на болтах, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону должно производиться после выбора способа крепления и предварительного планирования количества и расположения фиксаторов. В первую очередь образуется надежная изоляция между бетоном и деревом. Это необходимо в связи с развитием интенсивной гнили дерева, для предотвращения этого процесса наносится гидроизоляционный материал, укладываемый в два слоя. В нем могут выступать как современные варианты, так и привычные, например полиэтилен или рубероид.

При использовании проволоки отверстия на расстоянии не более 35 см для всех насадок пропускают проволоку, при этом концы скручиваются таким образом, чтобы получить максимальное соединение стены и мауэрлата.

Следует отметить, что полотна пилы нельзя использовать с болгаркой, так как этот инструмент не подходит для обработки дерева. Несоблюдение этого правила может привести к травмам во время работы.

Раздвижная пара

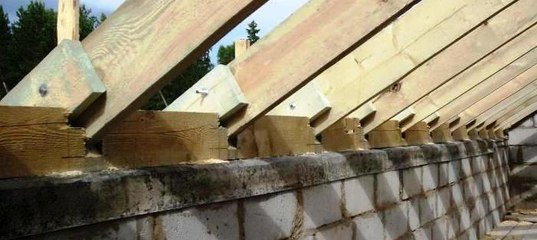

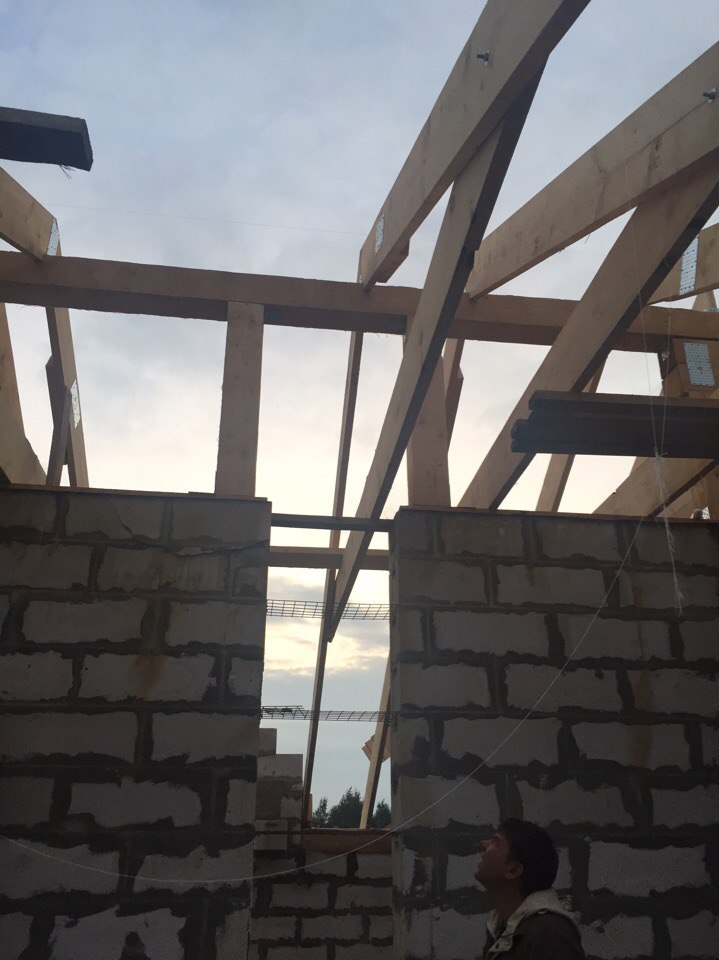

Установка стропил выполняется после плотного крепления мауэрлата. Стропильная конструкция может иметь шарнирное или жесткое крепление, выбор подходящего варианта зависит от требований, которым должны соответствовать точки крепления мауэрлата к газобетону, общая конфигурация и тип конструкции (навесная или носовая).

Навесная версия может иметь разное сопряжение. Самый распространенный — это крепление с жестким интерфейсом, при этом нет возможности смещения и поворота. Также используется скользящая стыковка, которая обеспечивает перемещение балки и поворот по отношению к штанге. Последний вариант снижает расширение древесины, вызванное температурным воздействием, и усадку здания, все это препятствует передаче разрывных нагрузок на конструкции стен.

Для создания раздвижного сопряжения используются три метода:

  • использование специального металлического крепежа для стыковки стропил;
  • снятие балки со стен и фиксация пластиной;
  • Изготовление пилы по стропильной доске и установка ее на мауэрлат с помощью уголков, скоб или гвоздей.

Жесткое спаривание

Реже делают бетонные и деревянные постройки, а также конструкции из бруса. Ввиду того, что как каркасные, так и деревянные дома отличаются значительной усадкой, при отсутствии возможности одновременного смещения здания и кровельного бокса существует вероятность значительного напряжения, вызывающего повреждение конструкции стен и стропил. Для создания жесткого сопряжения необходимы опорные стержни длиной 1 метр, закрепленные на стропильных ногах, гвоздях и стальных уголках.Стропила балка с панелью должна прилегать к структуре мауэрлата в соответствии с напорной линией. Это предотвращает перпендикулярные смещения. Уголки и гвозди устраняют боковое смещение, при этом последние нужно забивать под углом с обеих сторон, чтобы они пересекались в планке. Третий гвоздь вбивается в балку, которая должна иметь вертикальное направление.

.

ДОМ ИЗ АРБОЛИТА СВОИМИ РУКАМИ — УНИКАЛЬНЫЙ ПРИМЕР СТРОИТЕЛЬСТВА ИЗ ДЕРЕВЯННЫХ БЕТОННЫХ БЛОКОВ | Своими руками

Для начала немного теории и подробностей о самом строительном материале.

Арболит (арболит) — композиционный строительный материал, состоящий из древесной щепы (80-90 кг / м 3 ). Его теплопроводность составляет 0,07-0,17 Вт / мК, тогда как теплопроводность кирпича -0,45-1,45 Вт / мК, а у дерева — 0,15-0,4 Вт / мК. Стандартный блок арболита толщиной 30 см по своим тепло- и звукоизоляционным свойствам соответствует кирпичной стене толщиной 90 сантиметров, а классический деревянный -. Толщина 50 см. Кроме того, этот материал не поддерживает горение, поэтому не требует дополнительной обработки огнем.

Арболит не подвержен гниению, грибку и микроорганизмам. Стены из арболита за счет крупнопористой конструкции позволяют поддерживать комфортную температуру и хороший воздухообмен в помещении.

Арболит удобен в использовании, так как он легко забивает гвозди и выкручивает шурупы без предварительного сверления отверстий под дюбели. Пористая поверхность арболитовых блоков обеспечивает качественную адгезию к бетону и штукатурке без дополнительного армирования.

Вот какую характеристику арболита как строительного материала дает И.Х. Наназашвили, доктор технических наук.

При производстве арболита на 85% щепа используется в основном хвойных пород деревьев, обработанных очищенным сульфатом алюминия. Это соль, которая, в частности, используется для очистки воды бытового, питьевого и промышленного назначения.

Обрабатываемая им древесина не подвержена гниению и плесени. В качестве вяжущего используется высококачественный цемент.То есть, как видно по составляющим этого строительного материала, он абсолютно экологически чистый.

В кладочную смесь, используемую для монтажа арболитовых блоков, целесообразно вводить легкие фракции перлита, что позволит улучшить термическое сопротивление шва (исключить образование так называемых «мостиков холода») и в целом улучшить показатель термического сопротивления стены из арболитовых блоков. Вспученный перлит — рыхлый, пористый, рыхлый, легкий, прочный и огнестойкий материал с тепло- и звукоизоляционными свойствами, а также высокой впитывающей способностью, которая достигается шлифованием и термообработкой кислого вулканического стекла.

Проект дома из арболита. На плане:


Первый этаж (фото 1):

1 — гостевой 14 м 2 ; 2 — санузел 5,5 м 2 ; 3 — котельная 6,5 м 2 ; 4 — тамбур 3,5 м 2 ; 5 — коридор 11,5 м 2 ; 6 — коридор 5,4 м 2 ; 7 — кухня-столовая 16,5 м 2 ; 8 — жилая 26,0 м 2 ; 9 — терраса 28,0 м 2 .

Второй этаж: 1 — спальня (фото 2): 15.5 м 2 ; 2 — комнатная 15,5 м 2 ; 3 — санузел 2,5 м 2 ; 4-опорная 8,5 м 2 ; 5 — зал 16,5 м 2 ; 6 — ложа 4,0 м 2 ; 7 — комнатная 18,5 м 2 . (размеры условны и могут быть изменены)

1. На участке, отведенном под строительство, сделана разметка под армированный мелкозатвистый пояс. Выкопали траншею глубиной 500 мм по разметке, сделанной для заливки фундаментной ленты (подробнее — Как сделать фундамент).Опалубку построили из обрезных досок. На дно траншеи для создания песчаной подушки насыпали песок на высоту 200 мм, выровняли его и уложили гидроизоляцию. Рекомендуемая ширина фундаментной ленты в этом случае составляет 300 мм. Для создания броневого каркаса в траншее была установлена ​​арматура сечением 10 миллиметров и залит бетон марки М300 (класс прочности В22,5).

2. Грунт внутри периметра фундамента утрамбовался вибротрамбовкой.Таким же образом насыпали песок на землю.

3. По периметру возведенного фундамента на кладочный раствор закреплены арболитовые блоки 150х200х500 мм. Внутри полученной конструкции для заливки плиты уложена гидроизоляция, установить арматурный каркас в два уровня по 6 ниток арматуры 010 мм, связав его элементы вязальной проволокой. Затем залил бетон той же марки, что и для ленты. Высота фундамента над уровнем земли 500 мм при глубине до 300 мм.Напомним, что об прокладке коммуникаций (подводка к дому электричества и подключение септика) следует позаботиться перед заливкой ленты.

4. С угла началась кладка первого этажа дома из арболитовых блоков 300х200х500 мм, где 300 мм — толщина блока, 200 мм — высота блока и 500 мм — его длина. Технология кладки такая же, как и для кирпичных стен, с использованием цементно-цементного раствора или раствора из специальной перлитовой сухой смеси.Толщина шва — не более 1 см.

5. При возведении одной из внутренних перегородок дома (согласно проекту) из сборных блоков был проложен вентиляционный канал. Для их изготовления используется особая форма, соответствующая размерам арболитовых блоков, в которые заливается песчано-цементная смесь. Внутри таких блоков есть отверстие, через которое труба будет проходить дымоход.

6. Перед установкой потолка первого этажа необходимо залить армопояс, придав постройке прочность.Для этого по периметру постройки ближе к внешней стене уложили арболитовые блоки 150х200х500 мм (то есть, как сказали бы каменщики, полкирпича, в данном случае — полблока). Они служат снаружи стеновой опалубки как для дальнейшей заливки бетона, так и как дополнительное утепление армопояса. С внутренней стороны построили опалубку из обрезных досок. В образовавшееся углубление по всему периметру здания уложили арматуру 010 мм в 6 нитей, а затем залили бетон той же марки, из которой был сделан фундамент.Армопояс связал постройку в прочную и надежную конструкцию. Когда силовой каркас был готов, между первым и вторым этажами уложили перекрытия — бескаркасные бетонные плиты шириной 150 мм, которые заказывались специально для этого проекта. На эркере были обрезаны выступающие части плит и придана им необходимая конфигурация. По периметру плита также была утеплена арболитовыми блоками 150х200х500 мм, как армопояс.

7. После этого приступили к кладке 2 этажа дома из пустотелых блоков и сухой кладочной смеси.

8. Над последним рядом блоков второго этажа уложены балки перекрытия сечением 100 × 200 мм с шагом 600 мм, предварительно обработанные антисептиком.

9. Для устройства стропильной системы использовалась обрезная доска 50 × 200 мм. На стропила натянута гидроизоляционная мембрана UTAFOL H 110 чешской фирмы JUTA. Сверху к стропилам крепилась контробрус 50 × 50 мм, а из доски 150 × 35 мм с шагом 250 мм была изготовлена ​​обрешетка. Обшивка была обшита ориентированными ДСП 122 × 250 см толщиной 9,5 мм.

10. На крышу уложена битумная черепица KEROBIT производства Финляндии. Заказывался напрямую у производителя под конкретный проект.

11. Поверх блоков на фасадах здания сначала нанесен грубый слой штукатурки вдоль маяков. Затем стены оклеили штукатурной сеткой под чистовую штукатурку. И только после этого наносилась влаго- и морозостойкая штукатурная защитная смесь с толщиной слоя не более 5 мм. Фасады готовы к нанесению фактурной краски.

Строительство дома из арболита заняло всего два месяца. Здание практически не дает усадки (не более 0,4%), поэтому чистовую отделку можно проводить сразу после завершения строительства.

Строим дом из арболты своими руками: фото

Автор: О. Надеждина. На фото: компания «ЭкоДревПродукт» (точно так же и занимается строительством таких домов из бетонных блоков).

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
  • Блоки из арболита своими руками (+ видео) Блоки из цемента и опилок …
  • Как увеличить дом — советы архитектора Как вырастить в домашних условиях One fine . ..
  • Стены из раствора с добавлением тростника и опилок Добавление тростника и опилок…
  • Летняя кухня на даче своими руками (+ чертежи) Как строили дачу …
  • Ремонт кафельно-ленточного фундамента КАК ИСПРАВИТЬ ФУНДАМЕНТ? МЫ УЖЕ РАССКАЗЫВАЕМ …
  • Как изолировать фундамент (вертикальная гидроизоляция) Нужна ли изоляция для ленточного фундамента My …
  • Деревянные блоки — виды и состав Преимущества строительства из …
    Подпишитесь на обновления в нашей группы и поделиться.
    Давай дружить!
  • .

    Работаете на крыше? Вот как это сделать безопасно

    Соберите все необходимое

    Лестница, подходящая для высоты стены; ремни безопасности; Трос разрывной деформации 700 кг; теннисные туфли на мягкой подошве.

    Вот как …


    Шаг 1

    Для доступа на крышу вам понадобится приставная лестница. Держитесь подальше от линий электропередач и не кладите лестницу через дверные проемы. Если вы спускаетесь с лестницы наверху, убедитесь, что она поднята на 1 м выше желоба или крыши.Угол лестницы должен быть 4 в 1, то есть на каждые 4 метра вы поднимаетесь на 1 м от линии водостока. Всегда лицом к лестнице и удерживайте 3 точки соприкосновения с ней (обе ноги и рука на перекладине) и не выходите за пределы лестницы.

    Шаг 2

    Когда вы находитесь на крыше, вам необходимо надеть привязь, прикрепленную к надежно закрепленной страховочной веревке. Бросьте веревку с разрывной нагрузкой не менее 700 кг прямо через крышу.

    Шаг 3

    Привяжите веревку к конструктивной части дома или к дереву.(Не поддавайтесь соблазну привязать его к буксирному шару на случай, если кто-то уедет с вами!) Используйте бугельный узел, который крепок, но легко развязывается.

    Шаг 4

    Попросите продавца объяснить, как надеть привязь и как правильно отрегулировать ее. Вы надеваете привязь, пройдя через ножные петли, затем накидываете ее на плечи с D-образным кольцом сзади. Сделайте пряжку на груди.Ремешок, который соединяет ремни безопасности с страховочным тросом, прикреплен к D-образному кольцу и должен располагаться вверху по центру между вашими плечами.

    Шаг 5

    Поднимитесь по лестнице, протяните руку и потяните за веревку, чтобы она была натянутой. Завяжите петлю сверху или простой узел петли.

    Шаг 6

    Фиксатор ремня безопасности в петлю.Теперь вы готовы ступить на крышу. Насколько это возможно, ходите только по линии шурупов на металлических крышах и на передней части кровельной черепицы, если она имеет двойную толщину и поддерживается деревянной обрешеткой под ней. Всегда двигайтесь медленно и осторожно, чтобы сохранить равновесие. Не позволяйте ремням безопасности вызывать у вас ложное чувство безопасности — это только последнее средство.

    Шаг 7

    Попав на крышу, поднимитесь вверх по веревке и свяжите вторую петлю.Придерживайтесь равновесия, отсоедините ремень от первой петли и закрепите на второй петле. Продолжайте поднимать крышу таким образом, убедившись, что вы стоите в устойчивом положении, прежде чем отсоединять и снова зажимать. Не подтягивайтесь на веревке — она ​​просто спасет вас, если вы поскользнетесь.

    Ваш контрольный список безопасности …

    ✓ Выберите день. На крыше негде быть, когда она мокрая или может идти дождь.

    ✓ Нанять профессионала для работы, если крыша крутая (более 35 градусов).

    ✓ Не работайте в одиночку. Вам нужен кто-то, чтобы удерживать лестницу и, если вы поскользнуться, помочь вам спуститься или позвать на помощь.

    ✓Убедитесь, что лестница в хорошем состоянии. Если он не может стоять на твердой ровной поверхности, поддерживайте ноги на прочных широких опорах.

    ✓ Носите нескользящую закрытую обувь — босые ноги или стринги не подходят. Хороший выбор — теннисные туфли с мягкой подошвой.

    ✓Не наступайте на старую, очень хрупкую терракотовую плитку, так как это может привести к большему ущербу.

    ✓Если вы чувствуете себя небезопасно или неудобно, спуститесь вниз.Лучше нанять профессионала, привыкшего работать на высоте.

    .

    Как мне запретить птицам гнездиться на моей крыше?

    Можно ли убрать птичьи гнезда?

    Как правило, нет. Вы не должны повреждать или разрушать активное гнездо, и вы должны позволить молодняку ​​покинуть гнездо, прежде чем предпринимать какие-либо действия по блокированию входа.

    Не приступайте к работе, если знаете, что птицы гнездятся, а если вы обнаружили гнездо, оставьте его в покое!

    Если его действительно необходимо переместить, общая лицензия, выдаваемая правительством, позволяет «уполномоченным лицам» убивать или отводить гнездящихся на крышах диких голубей в Великобритании, а также домашних воробьев, скворцов и диких голубей в Северной Ирландии, а также уничтожать их гнезда.Это только в том случае, если можно будет показать, что действия были необходимы для сохранения здоровья населения.

    Всегда следует избегать кровельных работ, если вы знаете, что там гнездятся птицы, но иногда гнездо на крыше обнаруживают только во время ремонтных работ. Если это произойдет и крышу нельзя оставить, пока молодняк не улетит, можно быстро и просто сделать искусственное гнездо для скворца или воробья, нарезав четырехлитровую кадку для мороженого.

    Изготовление искусственного гнезда

    Вырежьте вход в верхней части одной длинной стороны (диаметр 32 мм для домашнего воробья и 45 мм для скворца) и сделайте поверхность под входным отверстием шероховатой, чтобы птицам было легче держаться.На противоположной стороне проделайте два маленьких отверстия примерно на 25 мм вниз и на расстоянии 75 мм друг от друга. Проденьте нить для фиксации и проделайте в нижней части два небольших дренажных отверстия. Поместите гнездо вместе с яйцами или молодняком в ящик. Закройте коробку, оставив только боковое отверстие.

    Закрепите коробку как можно ближе к исходному месту. Обычно родители находят своих детенышей и продолжают ухаживать за ними на новом месте.

    .

    Армопояс под мауэрлат для каменного дома: Расскажу зачем нужен и как его сделать. | ПРОРАБ: проекты и строительство

    Мауэрлат, своеобразный «посредник» между зданием и крышей, выполняет неоценимую по важности роль в вопросе надежности и прочности конструкции. Поэтому его проектированию и устройству уделяется самое пристальное внимание.

    Профессионалы, как правило, рекомендуют устройство армопояса под мауэрлат, благодаря которому последний не сдвигается с места. Армопояс под маэурлат способствует увеличению жесткости конструкции и позволяет использовать ее в качестве усиленной опоры.

    Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.

    На строение воздействуют различные усилия:

    вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими;

    при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.

    Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.

    На заметку

    В тех редких случаях, если выполнить армирование невозможно, крепление мауэрлата к керамзитоблокам, пеноблоку без армопояса выполняют посредством химических анкеров.

    Действительно, в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть;

    каким должен быть армпояс под мауэрлатраспорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться;

    если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.

    Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.

    Армированный пояс на практике выполняет следующие функции:

    Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения.

    Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке.

    Придает дополнительную жесткость.

    Равномерно распределяют любую возникшую нагрузку несущих стен.

    Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.

    утановка армированного пояса

    Размеры и характеристики

    Чтобы обеспечить прочность и надежность конструкции, необходимо правильно подобрать размеры армопояса под мауэрлат:

    высота армопояса под мауэрлат, как правило, составляет 20 см (минимум 15), но в любом случае не больше, чем ширина стены;

    ширина – максимально приближена к ширине стены;

    длина – к соответствующим стенам;

    минимальное сечение – 250 на 250 мм.

    При этом необходимо добиться непрерывности конструкции. Нужно также учесть, что она должна иметь по возможности одинаковую прочность. Бетонный пояс делают монолитным. Заливку армопояса под мауэрлат выполняют за раз, а внутрь вставляют армирующий слой. Металлическую арматуру подбирают диаметром не меньше 10 мм, прочно скрепляют и перевязывают между собой.

    Размер армопояса для керамзитобетонных блоков под мауэрлат зависит от толщины использованных блоков. Проведем небольшой расчет для подобных конструкций. Согласно СниП, армирующий пояс выполняют уже несущей стены примерно на треть ее толщины. Поэтому, если допустить, что стена имеет толщину в 40 см (его одна треть составляет 133 мм), тогда армпояс не может быть уже 300 мм ( округленное значение 267 ). Таким образом, при стене в 400 мм 300 придутся на внутреннюю часть U-образного блока, который служит опалубкой, а снаружи блоков по 80 и 20 мм.

    Если стена кирпичная, то внешняя опалубка выстраивается в полкирпича, внутренняя же из досок.

    Опалубку можно делать различными способами, используя:

    деревянные доски (плиты): их крепят к стене, используя бруски, и так же закрепляют сверху. Когда опалубку разбирают, то верхние из них вынимают. Что же касается нижних брусков, то они так и остаются в монолитной заливке.

    боковые упоры;

    резьбовые шпильки. Их устанавливают в отверстия, заранее просверленные в опалубке. Вырезаются трубки следующих размеров:

    соотношение диаметров трубки и шпильки следующие: внутренний первого немного превышает внешний второго,

    длинна и ширина армопояса должны быть равны.

    Далее, шпильку размещают внутрь трубки таким образом, чтобы ее концы выходили через предварительно подготовленные отверстия. Всю конструкцию затягивают гайками, подложив большие шайбы. В монолитном бетоне в итоге должны остаться только трубки. Для этого, выполнив заливку армопояса бетоном, дают ему предварительного застыть. Далее, необходимо

    открутить гайки,

    разобрать опалубку,

    выбить шпильки;

    способ с U-образными блоками. Чтобы обеспечить монолитность пояса, их необходимо подрезать по углам здания;

    с внешней стороны стены прокладывают ряд из 10-сантиметровых блоков, а внутри – несколько рядов кирпича, уложенного на ребро, или заменить их на доски.

    Внимание!

    Необходимо учесть, что стена на уровне армопояса требует утепления, особенно в случае опалубки из досок, поскольку бетон может зимой промерзнуть.

    Верхний край опалубка выставляют строго в горизонтальной плоскости при помощи водяного уровня.

    Сетка из арматуры представляет собой:

    рабочие продольные стержни O 10–12 в количестве самое меньшее четырех штук;

    промежуточные перемычки в виде хомутов из арматуры диаметром от шести до восьми миллиметров, размещенные с шагом в 200–400 мм.

    Внимание!

    Использование чрезмерно большого шага при размещении хомутов чревато смещением рабочих стержней при бетонировании, а это, в свою очередь, нарушит впоследствии правильную работу армпояса.

    вязальную проволоку, которая их скрепляет. Следует отметить, что для соединения нельзя использовать сварку, поскольку она, с одной стороны, ослабляет арматуру, а с другой – создаются благоприятные условия для коррозии в этих местах.

    В местах сопряжения и по углам стен сетку дополнительно армируют, чтобы прибавить жесткости этим участкам. Для этих целей используют загнутую арматуру и заводят на каждую из сторон на 300–400 мм.

    Рекомендуем

    Для армирования рекомендуется использовать композитную арматуру. Дело не только в том, что она дешевле, такой материал более легкий, он не подвержен загниванию, требует большего усилия на разрыв, с ним значительно проще работать.

    Максимальной прочности конструкции добиваются единовременной непрерывной заливкой из бетона марки, не меньшей чем М200. Объем подобных работ, как правило, значительный, поэтому лучше заливать готовый бетон, используя бетононасос, непосредственно в опалубку.

    Однако, если такой возможности нет, бетон можно приготовить самому. Чтобы обеспечить соответствующие характеристики заливки, берут:

    цемент М400 – 1 ч. ;

    мытый песок – 3 ч.;

    щебень – 3 ч.

    Опалубку снимают примерно дней через четыре-пять, но полного созревания бетон достигает в течение нескольких недель.

    На что нужно обратить внимание при заливке бетона?

    Во-первых, на пустоты, которые, так или иначе, образуются в процессе заливки. Их удаляют провибрировав ее с шагом около 1 м вибратором.

    Во-вторых, на важность увлажнения бетона. Не все знают, что за счет этой процедуры повышается прочность бетона. Рекомендуется проводить увлажнение ежедневно.

    Опорный брус перед креплением необходимо обработать,чтобы обезопасить его от загнивания и воспламенения. Чтобы мауэрлат получился монолитным, его сращивают специальным образом – либо прямым замком, либо косым прирубом. Что же касается того, как крепить мауэрлат к армопоясу, то наиболее распространенные способы используют следующую схему:

    шпильки для крепления армпояса

    в самом опорном брусе просверливают отверстия;

    мауэрлат насаживают на шпильки или анкера;

    монтаж выполняют через слой рубероида;

    крепеж производят посредством большой шайбы и гайки;

    после затяжки желательно подстраховать соединения контргайками;

    остатки торчащих элементов срезают болгаркой.

    установка мауэрлатакак крепить мауэрлат на армпояс

    К примеру, для последующего крепления мауэрлата армпояс оснащают шпильками с минимальным диаметром в 12 мм. Они должны выступать выше высоты мауэрлата на 30–40 мм. Шпильки устанавливают с шагом в 100 см и крепят к хомутам, используя вязальную проволоку.

    Совет

    Нередко возникает вопрос, а нужен ли мауэрлат если есть армопояс, неужели невозможно крепить стропила прямо на него. Формально, возможно, наличие опорного бруса в этом случае не всегда обязательною. Однако, перечень требуемых работ при этом сильно увеличивается, что значительно усложняет ход работ. Несомненно, выполнить работы качественнее и проще можно только воспользовавшись традиционным способом устройства крыши, а именно с мауэрлатом.

    Всем удачного строительства!

    Подпишись на канал и вы узнаете все тонкости строительства вашего дома! Понравилась статья ставьте 👍

    Вам может быть полезна статья:

    Чертежи для создания самой эффективной буржуйки.

    Вывод канализации из дома: сделаем дом комфортным.

    Инфракрасный теплый пол под ламинат или линолеум. Своими руками.

    Особенности планировки при проектировании. Советы нашего архитектора.

    Правильная отмостка фундамента: делюсь своим опытом, сделаете за пол дня!

    Потолок в парилке: заставим пар остаться в бане.

    Интересно узнать ваше мнение✅ пишите в комментариях, давайте обсудим 👇

    нужен ли и как сделать

    Армопояс под мауэрлат обеспечивает максимальную компенсацию нагрузок на несущие стены строения.

    Сам мауэрлат представляет собой важнейший элемент конструкции крыши, который является связующим звеном между кровлей и стенами самого здания.

    Именно с его помощью производится равномерное распределение нагрузки кровли по всему периметру стен здания.

    Задачи сохранения целостности стен, предотвращения образования трещин, перекосов решает армирующий слой или армопояс.

    Функции и особенности армирующего пояса

    Мауэрлат производится из аналогичного со стропилами материала. Дерево соотносится с деревом, а металл – с металлом.

    Это важно, поскольку мауэрлат одной своей стороной соединяется с конструкциями крыши, а другой – с несущими стенами дома.

    Вся стропильная система оказывает направленную концентрированную нагрузку на мауэрлат, который передает ее уже в равномерно распределенном виде на стены здания.

    Чтобы ответить на вопрос о том, нужен ли армопояс под мауэрлат, необходимо понять механизм взаимодействия структуры крыши с несущими стенами целостного здания.

    Конструкция крыши нагружает несущие стены двумя способами:

    1. вертикальным;
    2. распорным.

    В первом случае давление на стены оказывается за счет комплексных внешних нагрузок в виде снега, ветра, наледи, сосулек, во втором – под влиянием самих стропил, которые стремятся «раздвинуть» стены в стороны. При этом два вида воздействий тесным образом связаны между собой.

    Вследствие недостаточной жесткости современных строительных материалов, которые отличаются небольшим весом и отличными изоляционными свойствами, крепить на них мауэрлат напрямую проблематично.

    Такие соединения приведут к разрушениям строительных материалов. Технология индивидуального строительства предполагает использовать обязательный армопояс под монтирующийся мауэрлат.

    Он обеспечивает максимальную защиту здания от различных внешних воздействий, увеличивает прочность строения, срок его службы.

    Армированный пояс решает следующие важнейшие задачи:

    • сохраняет в максимальной степени первоначальную геометрию зданий, выравнивая стены в горизонтальной плоскости;
    • добавляет жесткость, устойчивость строению, равномерно распределяя внешние нагрузки по всем несущим конструкциям;
    • предотвращает деформацию стен из-за неравномерной усадки фундамента вследствие сезонных подвижек грунта;
    • прочность самого армирующего пояса позволяет непосредственно к нему крепить все конструкции.

    Подготовительные работы, монтаж опалубки, установка каркаса

    В самом начале проведения работ над армопоясом под мауэрлат важно правильно рассчитать необходимые размеры армирующего слоя. Рекомендуется в обязательном порядке учитывать ширину несущих стен.

    При этом желательно соблюдать соотношение ширины и высоты пояса под мауэрлат 1:1. Наиболее оптимальными считаются размеры 30х30 см.

    Если материал несущих стен представляет собой газобетонные блоки, то последний слой необходимо в обязательном порядке укрепить.

    Для решения этой задачи рекомендуется использовать специальный камень, который с успехом может выполнять функции опалубки.

    Наиболее оптимальным вариантом будет применение специальных U-образных блоков, которые эффективно смогут выполнить функции опалубки во время сооружения армопояса.

    Если такого материала нет, то понадобятся другие. Следует запастись необходимым для выполнения опалубки количеством арматуры, досок, крепежа, важно позаботиться об инструменте.

    В первую очередь для сооружения армопояса понадобятся автоматическая бетономешалка и специальный вибратор, который утрамбовывает раствор, разгоняя все внутренние пустоты.

    Перед началом работ над армопоясом для мауэрлата нужно рассчитать количество компонентов для раствора. Свой армированный пояс необходимо сделать непрерывным по всему периметру.

    Опалубку для армопояса можно сделать самостоятельно. Блоки газобетона нужно распилить на куски шириной 10 см и смонтировать из них наружную часть обрешетки.

    Изнутри опалубку лучше сделать из плит ОСП или деревянных досок. При монтаже опалубки для армопояса важно верхний слой выровнять строго горизонтально с помощью строительного уровня. На следующем этапе проводится армирование.

    В ходе работ важно придерживаться следующих правил:

    • для каркаса используются четыре продольных прута арматуры диаметром 12 мм, которые скрепляются между собой проволокой толщиной не меньше 8 мм через каждые 25 см;
    • при монтаже каркаса необходимо сохранять толщину 5 см бетона по бокам: для этой цели можно использовать подкладки из дерева, пластмассы, кусков кирпича;
    • отдельные части арматуры должны соединяться между собой вязальной проволокой с нахлестом 20 см.

    После монтажа каркаса необходимо его укрепить для предотвращения деформации при заливке армопояса под мауэрлат.

    Для решения этой задачи можно воспользоваться несколькими способами:

    1. опалубка укрепляется двумя диагональными распорками, которые одной стороной упираются в ее стенку, а другой – в горизонтальную плоскость;
    2. параллельные листы ОСП соединяются с помощью гаек и резьбовых шпилек на концах одноразовых пластмассовых трубок. После заливки армопояса под мауэрлат бетоном и его застывания гайки откручиваются, а листы обрешетки снимаются с двух сторон;
    3. опалубка скрепляется с помощью деревянных брусков в своей нижней части, а сверху прибиваются куски досок или бруски из дерева. Когда бетон окончательно застынет, все выступающие деревянные части обрезаются.

    Таким образом, в результате монтажа опалубки должна получиться целостная монолитная конструкция, которая характеризуется надежностью и прочностью.

    Установка закладных резьбовых шпилек и заливка армирующего слоя бетоном

    После монтажа каркаса необходимо установить надежные крепежные элементы для присоединения мауэрлата.

    Для этих целей отлично подойдут резьбовые шпильки диаметром 12 мм, широкие шайбы и гайки. Такие шпильки одной стороной крепятся непосредственно на каркас, а другая должна выступать на 40-50 мм над установленным мауэрлатом.

    Необходимо точно рассчитать места установки монтажных точек таким образом, чтобы они не совпадали с точками опоры стропил. Расстояние между ними не должно превышать 1 метр.

    Видео:

    Шпильки необходимо крепить строго вертикально с помощью вязальной проволоки к арматурному каркасу. Все плоскости вымеряются строительным уровнем.

    Следующим финальным этапом работ будет заливка обрешетки армирующего пояса, которую следует проводить с использованием цемента марки М 200.

    Данный этап работ важно провести за один раз, поскольку благодаря такой технологии достигается максимальная прочность, жесткость, монолитность этого слоя.

    В ходе работ нужно пользоваться специальным строительным вибратором для качественной утрамбовки раствора.

    При отсутствии такого приспособления можно воспользоваться отдельным куском арматуры, протыкая им раствор для выпуска воздуха изнутри.

    Рекомендуется после заливки выдержать раствор в течение хотя бы четырех суток для максимального затвердевания и прочности.

    Учитывая большую трудоемкость работ, лучше пользоваться электрической бетономешалкой с парой помощников.

    Видео:

    С другой стороны, можно заказать готовый бетон, который заливается прямо в опалубку с помощью бетононасоса. Такое решение проблемы, однако, связано с определенными материальными затратами.

    Приготовить раствор своими силами можно с помощью бетономешалки в таких пропорциях: одна часть цемента М 400, три части песка и три части щебня.

    При приготовлении раствора можно добавлять пластификаторы, улучшающие характеристики бетона.

    Опалубка с готового бетона снимается только при достижении максимальной прочности. Примерно через неделю можно приступать к установке мауэрлата, который представляет собой брусья определенного диаметра.

    Все брусья, обработанные антисептиками и пропитанные специальной морилкой, скрепляются между собой прямым замком или прирубами.

    В итоге получается монолитная конструкция, которая устанавливается на гидроизоляционный слой армирующего пояса через резьбовые шпильки.

    Видео:

    Выступающие части шпилек после окончательной установки срезаются по уровню с помощью «болгарки».

    Таким образом, сделать армопояс под мауэрлат своими руками достаточно просто, если придерживаться правил монтажа и соблюдать правильную последовательность действий.

    Армопояс под мауэрлат позволит в дальнейшем избежать возможных неблагоприятных последствий в процессе эксплуатации строения.

    Армопояс под мауэрлат — назначение, как правильно закрепить

    При возведении дома важен каждый этап работ, а при создании кровли особое внимание надо обратить на прочную и надёжную фиксацию мауэрлата. Этот элемент является основой крыши и выполняет ту же роль, что и фундамент для дома. При монтаже мауэрлата непосредственно на стену могут возникать точечные нагрузки, что особенно опасно для таких пористых материалов, как пенобетон или газобетон. Чтобы нагрузки от крыши не повредили стены, перед укладкой мауэрлата создаётся армопояс, а уже на него монтируются подстропильные балки.

    Назначение, характеристики и основные функции армопояса под мауэрлат

    При опирании стропил на стену создаётся точечная нагрузка в местах их размещения. Мауэрлат позволяет распределить её равномерно и обеспечивает надёжное соединение крыши и стен здания. Его прочно крепят к стенам, а сверху монтируют стропила. Для изготовления мауэрлата обычно используется тот же материал, что и для самих стропил — брус, брёвна или швеллер.

    Для изготовления мауэрлата обычно используют тот же материал, что и для стропил

    Крыша имеет определённый вес, кроме того, на неё действуют снеговые и ветровые нагрузки. Поэтому она передаёт значительные усилия на стены дома. Нагрузки могут быть и вертикальными, и распирающими. Хотя такие современные материалы, как пено- или газобетон, имеют хорошие тепло- и звукоизоляционные характеристики, их прочности будет недостаточно, чтобы противостоять нагрузкам от крыши. Если к деревянным или кирпичным стенам мауэрлат можно крепить сразу, то в домах из пористых материалов сначала делают армопояс, а потом монтируют подстропильные балки.

    Армопояс выполняет следующие функции:

    • позволяет удерживать геометрию стен при усадке дома и сезонных деформациях;
    • обеспечивает выравнивание поверхности стен по горизонтали;
    • придаёт конструкции необходимую жёсткость;
    • равномерно распределяет нагрузку от крыши на стены дома;
    • имеет высокую прочность, поэтому на нём можно надёжно закрепить не только мауэрлат, но и другие элементы.

    Если возникла ситуация, когда на стенах из пористых материалов нельзя сделать армопояс, а крыша будет достаточно лёгкой, то фиксировать мауэрлат можно химическими анкерами сразу к стенам.

    Размеры армопояса

    Расчёт армопояса проводится несложно, поэтому с ним можно справиться самостоятельно, без помощи специалистов. Если вы планируете выполнять работу своими руками, необходимо придерживаться таких правил:

    • минимальная высота армопояса не должна быть меньше 15 см (обычно она составляет 20–25 см) и не должна превышать ширину стены. Оптимальным считается соотношение ширины и высоты 1:1;
    • ширина этого элемента не может быть меньше 2/3 толщины стены;
    • общая длина армопояса равна периметру несущих стен здания, на которые опирается крыша.

    Во время создания такого элемента надо, чтобы его структура была равномерной и непрерывной. Только при выполнении заливки бетона за один раз получится монолитная конструкция с одинаковой прочностью. Для армирования используются прутья диаметром не менее 10 мм, из которых создаётся каркас, скреплённый вязальной проволокой.

    Размер армопояса для каждого здания будет разным, так как он зависит от толщины стен. Например, если стена здания имеет толщину 400 мм, то минимальная ширина армопояса должна быть 2/3 ∙ 400 = 267 мм.

    Лучше, чтобы брус мауэрлата был немного уже армопояса, так как в оставшееся пространство удобно монтировать утеплитель

    При создании стены из газобетона для последнего ряда можно использовать специальные блоки в виде перевёрнутой буквы «П». Стенки таких блоков выполняют роль опалубки, так что останется только уложить в них арматуру и залить бетон. Если стены кирпичные, то с наружной стороны выкладывается несколько рядов в полкирпича, а изнутри делают опалубку из дерева. После этого укладывают арматуру и заливают бетон. Для упрощения работ можно сразу сделать опалубку из дерева на всю ширину стены здания.

    Технология сооружения армопояса из бетона

    Перед тем как приступить к выполнению работ, надо приобрести все необходимые инструменты и материалы:

    • готовый бетон (закупается непосредственно в момент заливки) или компоненты для его создания: песок, щебень, цемент, вода;
    • бетономешалку;
    • арматуру;
    • вязальную проволоку;
    • доски для опалубки;
    • строительный уровень для контроля горизонтальности поверхности.

    Наличие правильно выполненного армированного пояса позволяет сэкономить на дверных и оконных перемычках, так как они подвергаются незначительной нагрузке и поэтому могут иметь минимальные размеры и небольшое количество арматуры. На армированный слой можно сразу устанавливать мауэрлат или укладывать плиты перекрытия, а уже к ним крепить подстропильные балки.

    Сваривать арматурный каркас для армопояса нельзя, так как это снижает прочность конструкции — в местах сварки внутри бетона металл со временем начнёт повреждаться коррозией.

    Установка опалубки

    Опалубка представляет собой конструкцию, которая не даёт бетону вытекать за пределы будущего армированного пояса. В зависимости от типа опалубки для её изготовления используются необрезные доски, фанера, старые мебельные щиты и специальные U-блоки.

    Съёмная опалубка

    Последовательность выполнения съёмной опалубки будет такой.

    1. Готовят доски или деревянные щиты.

      Для опалубки можно брать обрезные или необрезные доски, а также фанеру или деревянные щиты

    2. Фиксируют опалубку на стенах здания. Сбоку к стене она крепится при помощи проволоки или куска арматуры, а сверху борта соединяются поперечными рёбрами жёсткости. Для этого используют бруски или доски, которые устанавливают с шагом 120–150 см.

      Деревянная опалубка фиксируется на стенах и укрепляется поперечными перемычками

    3. Все щели между досками герметизируют, чтобы во время заливки через них не выливался бетон.
    4. Делают каркас из арматуры сечением 10–12 мм, между собой элементы соединяют вязальной проволокой.

      Армопояс делают из арматуры диаметром 10–12 мм, которую скрепляют вязальной проволокой

    5. Каркас устанавливают на пластиковые подставки или небольшие деревянные бруски, чтобы он не соприкасался с торцевой поверхностью стены.
    6. Заливают бетон.

      Весь бетон нужно залить за один раз, поэтому лучше приобрести его в готовом виде на заводе

    7. Снимают опалубку. Летом это можно делать через сутки после заливки бетона, а в холоднее время года — через трое суток.

    Недостаток этого способа создания опалубки в том, что бетон имеет намного более высокую теплопроводность, поэтому его можно заливать, только если наружные стены полностью утеплены, иначе в зоне армопояса стена будет постоянно промерзать.

    Опалубка из U-блоков

    Для сведения к минимуму теплопотерь в местах соединения бетона и стен делают несъёмную опалубку. Для её создания используют U-образные блоки из того же материала, что и стены.

    1. Блоки укладываются на клей, при этом пустота должна быть направлена вверх.

      U-образные блоки представляют собой готовую опалубку, которую нужно всего лишь уложить на специальный клей

    2. Наружная часть стены утепляется при помощи минеральной ваты или другого теплоизоляционного материала.
    3. Укладка каркаса из арматуры выполняется так же, как и в предыдущем случае.

      Каркас в U-блоки укладывается точно таким же образом, как и в деревянную опалубку

    4. Заливают бетон.

    В этом случае не надо дополнительно создавать опалубку, а потом её демонтировать, поэтому работа выполнятся быстрее, но придётся потратить средства на покупку специальных блоков.

    Комбинированная опалубка

    Этот способ совместил в себе оба предыдущих метода. Использовать его можно в том случае, когда ширина стен большая.

    1. С наружной части стены по периметру дома укладывают пеноблоки толщиной 150 мм.
    2. С внутренней стороны делают опалубки из досок или деревянных щитов.

      В комбинированной опалубке снаружи ставятся газобетонные блоки, а внутри — деревянные щиты

    3. Утепление выполняют при помощи пенопласта — его нарезают на куски, которые по высоте соответствуют высоте армопояса, и укладывают внутрь ближе к внешней стене.
    4. Укладывают арматурный каркас.
    5. Заливают бетон.
    6. После высыхания снимают внутреннюю часть опалубки.
    Видео: создание армопояса при помощи комбинированной опалубки

    Установка шпилек

    Для изготовления каркаса обычно используется арматура сечением 10–14 мм. Состоит такой каркас из четырёх продольных стержней, которые между собой соединяются поперечными элементами. Для крепления всех деталей между собой используется вязальная проволока. Шаг поперечин должен составлять порядка 40–50 см. Сечение готового каркаса должно иметь прямоугольную или квадратную форму. Каркас надо укладывать на подставки — лучше, чтобы они были пластмассовыми, но можно использовать и деревянные бруски толщиной 30 мм.

    Для более надёжной фиксации шпилек снизу к ним приваривают поперечины

    Во время создания арматурного каркаса в него надо установить резьбовые шпильки диаметром 12–14 мм, на которые будет крепиться мауэрлат. Их должно быть не меньше, чем стропильных ног. Чтобы обеспечить максимально прочную фиксацию шпилек, к их нижней части надо приварить поперечину, которая после заливки бетона не даст им возможности сместиться. Перед заливкой бетона резьбу на шпильках закрывают малярным скотчем, чтобы она не забилась и не повредилась.

    Заливка бетона

    Для заливки можно приобрести заводской бетон или сделать его самостоятельно. Для устройства армопояса достаточно бетона марки М200 или М250 с наполнителем на основе щебня. Так как весь объём необходимо залить за один раз, лучше приобрести необходимое количество готового раствора. Если размер армированного пояса небольшой, то материал можно изготовить прямо на строительной площадке.

    Во время заливки бетон надо обязательно уплотнять, для чего используется кусок арматуры или мастерок, которым прокалывают толщу раствора и выпускают попавший в него воздух. Проще и удобнее это делать специальным вибратором, если этот инструмент есть в вашем распоряжении. Если работа выполняется летом, бетон накрывают плёнкой и периодически поливают водой, чтобы влага из него испарялась равномерно. Приступать к дальнейшим работам можно после того, как армопояс полностью застынет.

    В летнее время опалубку можно снимать через день после заливки бетона, а в зимнее — через три дня

    Если при заливке армопояса бетона не хватило, делают вертикальную отсечку, при этом разрыв не должен располагаться над дверным или оконным проёмом. Но всё же таких ситуаций лучше избегать.

    Технология сооружения армопояса из кирпича

    В некоторых случаях на стены из пористых материалов может укладываться армопояс из кирпича. Обычно его высота составляет от 4 до 7 рядов.

    Создание армопояса из кирпича выполняется в несколько этапов.

    1. Поверхность стены очищают от мусора и остатков строительных материалов.
    2. На раствор укладывают первый ряд. Для стены шириной 30 см и более кирпич устанавливают в два ряда.

      Армопояс из кирпича может заменить бетонный для лёгких типов крыш или под кровлю из пустотелых плит

    3. На каждый ряд кирпича укладывают армирующую сетку. Толщина проволоки, используемой для её создания, должна быть не менее 5 мм, а размер ячеек — 3х4 см.

      При возведении мауэрлата армирование кирпичной кладки выполняется в каждом ряду

    4. Второй ряд укладывают со смещением на 1/3 длины кирпича, а каждый третий ряд делают с тычковой перевязкой.
    5. В кладку замуровывают шпильки для крепления мауэрлата. Они устанавливаются через каждые 1–1,5 м, при этом вмурованная часть должна быть больше той, что выступает, в два раза.
    6. Последний уложенный ряд покрывают двойным слоем рубероида, который обеспечит надёжную гидроизоляцию.

      В качестве гидроизоляции чаще всего используют рубероид, сложенный в два слоя

    7. На установленные шпильки нанизывают мауэрлат и фиксируют его при помощи гаек с шайбами.
    8. Так как у кирпича теплопроводность выше, чем у газобетона, такой армопояс будет мостиком холода, поэтому его утепляют. Для этого можно использовать минеральную вату. Если позволяет ширина стены, с наружной части возводится контур из тонких газобетонных блоков. Расстояние между кирпичом и блоками можно заполнить пенопластом.

    Если для монтажа мауэрлата армопояс из кирпича делают только по периметру наружных стен, то для укладки плит перекрытия его надо делать на всех стенах.

    При создании армопояса часто возникает вопрос, стоит ли рисковать и вместо бетонного армопояса делать его из кирпича? Большинство специалистов рекомендует делать полноценный бетонный слой. Армированная кирпичная кладка по своей прочности будет лишь немного лучше пустотелых блоков и не сможет обеспечить такую прочность, как бетон. Несколько рядов кирпича и металлической сетки не смогут равномерно передать нагрузку, которая идёт от крыши, поэтому есть вероятность появления трещин, а при большом весе крыши — и разрушения стены. Лучше потратить немного больше времени, сделать качественный и надёжный бетонный армопояс, который обеспечит большую несущую способность и надёжное крепление всей кровельной конструкции.

    Видео: армопояс из кирпича и бетона

    Способы крепления мауэрлата к армопоясу

    Для вальмовой крыши мауэрлат надо обязательно укладывать по периметру здания. Если крыша двускатная, его достаточно закрепить на двух параллельных стенах, на которые опирается крыша. От края внешней стены делают небольшой отступ, который потом заполняется теплоизоляционным материалом. Зафиксировать подстропильные балки можно несколькими способами.

    1. При помощи проволоки. Это самый простой, доступный и дешёвый метод монтажа. Для фиксации бруса к армопоясу используется специальная вязальная проволока диаметром 4–6 мм. Для более надёжного крепления несколько прутков проволоки скручивают вместе и замуровывают в армопояс. Количество скруток не может быть меньше числа стропил.

      Для более надёжной фиксации проволоку скручивают по несколько прутков вместе

    2. При помощи шпилек. Этот способ позволяет надёжно фиксировать балки, но его создание является довольно трудоёмким. Обычно используются шпильки диаметром 12–16 мм и длиной в 1 м, при необходимости они отпиливаются до нужного размера. В армопояс шпилька погружается обычно на всю его глубину, а в кирпичную стену — на глубину, которая превышает толщину бруса в два раза. Для более надёжной фиксации снизу приваривают поперечину. Устанавливают такие крепёжные элементы через 1–1,5 м. В мауэрлате высверливаются соответствующие отверстия, затем он надевается на шпильки и надёжно фиксируется при помощи гаек с шайбами.
    3. На анкерные болты. Это самый дорогой способ монтажа из-за высокой стоимости самих анкеров. Они могут быть механическими, обеспечивающими фиксацию за счёт расширения погруженной в армопояс части, или химическими — в отверстие наливают специальный состав, после чего в него погружают анкер. Оба способа обеспечивают надёжную фиксацию, но используемые крепёжные элементы имеют высокую стоимость.

      Анкерные болты обеспечивают надёжное крепление, но имеют довольно высокую стоимость

    Видео: крепление мауэрлата на армопояс

    Крепление мауэрлата без армопояса

    Для деревянных и кирпичных зданий, а также в некоторых случаях для домов из газобетона, можно выполнять фиксацию мауэрлата без армопояса.

    1. В деревянных домах в качестве подстропильной балки выступает последний венец, который фиксируется так же, как и другие элементы стены.
    2. В кирпичном здании также можно не делать армопояс. Здесь мауэрлат допускается фиксировать при помощи проволоки или шпилек, которые устанавливаются во время кладки последних рядов или при помощи анкерных болтов, закладываемых непосредственно в кирпичную стену. Кроме этого, можно за 3–4 ряда до конца стены заложить деревянные пробки и закрепить мауэрлат к ним при помощи металлических скоб.
    3. Если крыша в доме из газобетона лёгкая, то есть возможность укладывать мауэрлат без армопояса и здесь. Для его фиксации могут использоваться механические или химические анкеры, а также проволока или шпильки, которые устанавливаются прямо в газоблоки.

      Химический анкер используется для фиксации мауэрлата в пористых материалах и держится в них на клеевой основе, которой заполняется отверстие перед установкой тела крепёжного элемента

    Специалисты всё же не рекомендуют укладывать мауэрлат без армопояса на кирпичные здания и дома из газосиликатных блоков. Только наличие надёжного и прочного армопояса позволит хорошо зафиксировать мауэрлат на стене, обеспечит надёжную фиксацию стропильных ног и всей кровли, а также равномерно распределит нагрузку от крыши на стены дома.

    Для строительства домов постоянно создаются новые стройматериалы. В последнее время большое распространение получили пористые материалы (газобетон, керамзитоблоки, пенобетон и другие), которые имеют высокие теплоизоляционные характеристики, но не очень высокую прочность. Для того чтобы на такие стены можно было надёжно зафиксировать мауэрлат, специалисты в обязательном порядке рекомендует делать армопояс. Только прочный бетонный армированный каркас сможет равномерно распределить нагрузки, которые создаёт крыша, к нему можно будет надёжно зафиксировать мауэрлат, выполняющий роль фундамента крыши. Не ленитесь делать армопояс, тем более что в этом нет ничего сложного, а все работы можно выполнить своими руками.

    Оцените статью:

    [Голосов: 0 Среднее: 0]

    Необходимость и крепление армопояса под мауэрлат: устройство и размеры


    Мауэрлат это специальная балка, которую требуется надёжно прикрепить по верхнему краю возведённых стен, и решающая комплекс задач:
    • Перераспределение по всей поверхности стены точечных нагрузок, формируемых балками перекрытий и стропильными ногами;
    • Привязка обустроенной кровли к стенам строения.

    Этот элемент конструкции используется строителями России и Казахстана, Узбекистана и Киргизии, а также многих иных государств мира.

    Если крыша многоскатная, мауэрлат выполняется по всему периметру несущих стен в виде замкнутого контура. Для двускатных решений укладка мауэрлата осуществляется только с двух сторон (по одной балке под каждый скат).

    Для чего нужен мауэрлат

    Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее, для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.

    Для изготовления мауэрлата используют такие материалы:

    • Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
    • Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.

    Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

    Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Вместе с тем, чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса.

    Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

    Как крепить мауэрлат без армопояса

    Тенденция возводить дома из газобетонных блоков сегодня набирает популярность. Этот материал становится все более востребованным как при строительстве жилых, так и хозяйственных сооружений. Спрос на газоблоки увеличивается по многим причинам. Одной из них является большой размер строительных элементов. Кроме того, блоки обладают четкой геометрией. Благодаря использованию оптимизированной клеевой смеси возможно построит дом с максимально ровными стенами в сжатые сроки.

    Стены при этом обладают небольшой массой, что снижает нагрузку на фундамент. Термоизоляционные свойства газобетона тоже оказываются довольно неплохими. Это позволяет сократить расходы на утеплитель. Крепление мауэрлата без армопояса имеет множество тонкостей, которые следует учесть перед монтажом.

    Методы крепления к газобетону

    Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.

    Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

    • проволока из стали;
    • анкерные болты;
    • химические анкеры;
    • шпильки из стали.

    Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.

    После того, как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.

    Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

    Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

    Фиксация мауэрлата с применением проволоки

    Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

    Техника выполнения монтажа таким способом выглядит так:

    1. За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
    2. В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
    3. Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

    Как закрепить шпильками

    Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

    К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

    Для работы понадобятся такие комплектующие:

    • металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
    • брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

    Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

    1. По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
    2. В готовые отверстия помещают шпильки и закрепляют их безусадочным раствором или цементным молочком.
    3. На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
    4. Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
    5. Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
    6. После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
    7. Далее выполняется монтаж непосредственно стропильных ног.

    Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

    Последовательность действий такова:

    1. Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
    2. Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
    3. Выравнивают расположение шпилек по всем осям.
    4. Опалубку с армированием и шпильками заливают цементным составом.
    5. После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

    Применение химических анкеров

    Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

    Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

    Процесс крепления жидких дюбелей выглядит так:

    1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
    2. Из ямки удаляют пыль и мусор, например, пылесосом.
    3. В отверстие заливают клеевой состав.
    4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
    5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
    6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

    Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

    • Крепление не утрачивает прочности в течение более 50 лет.
    • Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
    • Химический анкер отличается хорошей химической устойчивостью.
    • Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
    • Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
    • Химический состав анкера идеально сочетается с пористой структурой газоблоков.
    • Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

    Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

    Крепление на анкерах механического типа без армопояса

    Наконец, последний способ, как крепить мауэрлат к газобетону, представляет собой использование традиционных механических анкерных болтов.

    Анкер состоит из:

    • внутреннего стального стержня с нанесенной резьбой;
    • внешнего корпуса – распорной части механизма.

    Принцип действия анкера состоит в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким способом болт прочно закрепляется в просверленном отверстии.

    Установка анкерных креплений происходит так:

    1. По последнему ряду блоков вдоль стен раскладывают брусья.
    2. По всей протяженности бруса с шагом в 1 м проделывают отверстия для монтажа болтов. Обратите внимание, чтобы анкеры обязательно попали на углы здания и места стыковки двух отрезков бруса.
    3. Специальным буром сквозь уложенный мауэрлат в газоблоке проделывают отверстие на глубину вхождения анкера. При этом глубина отверстия должна быть не меньше толщины 2-3 рядов кладки.
    4. В проделанное углубление вставляют анкерный болт. Желательно использовать продукцию длиной не менее 50 см и резьбой М 12-14.
    5. В конце на болт надевают шайбу и затягивают гайку как можно плотнее. В результате сжатия корпус анкера сжимается и распирает материал. Так что болт надежно закрепляется в толще стены.

    Людям, непосвященным в нюансы капитального строительства кровли вряд ли известно для чего нужен мауэрлат, что это за конструкция. А вопрос, как сделать мауэрлат на газобетоне вызывает полное непонимание. На деле крепится он просто. Главное подготовить все составляющие: арматурный каркас, крепежи, брусья из древесины и грамотно произвести гидроизоляцию и обработку древесины.

    Крепление бруса на анкера и дюбеля

    Одним из легких способов фиксации бруса к стене без армопояса является установка его на дюбеля или анкеры. Однако для газосиликата он малоприменим. Учитывая, что материал обладает повышенной хрупкостью, следует быть готовым к появлению трещины или скола при затяжке крепежного элемента. Это говорит о необходимости правильного подбора соединительных деталей.

    Сегодня потребителям предоставляется большой выбор крепежных элементов, которые рассчитаны для газобетона. Однако разница в креплении мебели и мауэрлата к стенам б армопояса очевидна. Поскольку брус является несущим элементом стропильной системы, к его монтажу важно подойти основательно.

    Удерживающие свойства газосиликатных блоков незначительны, поэтому следует выбирать анкера большой длины – от 30 до 50 см. Это позволит с учетом толщины мауэрлата надежно закрепить его на стене. Однако такие анкера стоят сравнительно дорого. Это тоже следует учесть.

    Устанавливают мауэрлат на стену без армопояса в такой последовательности:

    • Надежно гидроизолировать брус. Для этого выбранный материал укладывают на газосиликат. Так исключают возможность образования очага сырости между верхним рядом стены и деревянным брусом. Лучше выбрать качественный рубероид. Он должен закрывать весь торец стены.
    • Укладка мауэрлата. Брус монтируют в соответствии с проектными данными. Затем его необходимо выровнять.
    • Разметка бруса. В процессе отмечают точки установки стропильных ног. Анкеры можно располагать в произвольном порядке, повторяя промежуток межу стропилами.

    • Затем в дрель вставляют перьевое сверло, а в мауэрлате выполняют сквозные отверстия. Опилки лучше сметать сразу, в процессе образования. Так они не будут засорять канал.
    • Затем используют перфоратор, оснащенный сверлом на 12 мм. Через отверстия в мауэрлате в стене просверливают каналы для анкеров.
    • После сверления отверстий в них необходимо поместить крепежные элементы. Затем их забивают молотком до упора шайбы в мауэрлат.
    • Напоследок ключом затягивают анкера, прижимая мауэрлат к стене без армопояса.

    Такое соединение идеально подходит для бетонных стен. В случае с газосиликатом даже при длинных анкерах этот способ крепления мауэрлата без армопояса остается под вопросом.

    Часто брус не имеет достаточной длины, чтобы уложить его на всю стену без армопояса одним элементом. В этом случае прибегают к сращиванию нескольких отрезков. Плотники с большим стажем могут создавать надежные соединения замкового типа. Однако для профессионала достаточно выполнить соединительный узел «вполдерева». Обязательно установить крепежные детали. Обычно выбирают анкеры или шпильки.

    Аналогичным является и крепление по углам, в которых стыкуются брусья соседних стен без армопояса. Для них выбирают замковое соединение с затяжкой определенным видом крепежа. Кроме того, соединить все элементы мауэрлата в жесткую основу для стропильной системы получится при помощи скоб.

    Мауэрлат – описание в подробностях

    Это конструкция изготавливается из древесных брусьев. Выполняет функцию дополнительной поддержки нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

    Если подытожить все сказанное выше, приходим к выводу – мауэрлат отвечает за две важных задачи:

    • равномерное распределение тяжести стропил на стены;
    • фиксацию стропил к коробке строения;

    Мауэрлат может изготавливаться не только из деревянных брусьев, но и из металлического швеллера либо балок.

    В этом варианте стропильную систему также нужно делать стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

    Крепим мауэрлат к газоблокам с армопоясом и без него

    Мауэрлат — часть кровли любого сооружения, представляющая собой брус, который укладывается поверху наружной стены по всему периметру.

    Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может изготавливаться из дерева или металла. В случае применения металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

    Для выполнения своей функции мауэрлат должен быть надёжно закреплён. Существует два способа: крепление мауэрлата к газобетону без армопояса и с армопоясом .

    Материалы и расчеты

    От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

    Используя для мауэрлата именно бревна из дерева одна сторона должна быть стесана. Это необходимо для плотного прилегания к поверхности верхней газобетонной стенки.

    Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

    Ширина деревянных брусьев меньше чем у газоблоков, поэтому устанавливать их необходимо, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

    В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

    Подготовка деревянных брусьев перед установкой

    Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

    Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

    Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

    Согласно европейским и международным нормативам расстояние между двумя соседствующими анкерами должно быть не меньше и не больше чем 1-1,2 метра. Особенно это касается сейсмоопасных регионов.

    Методика крепления конструкции с наличием армопояса

    Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

    Габариты армопояса и его предназначение

    Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

    • защита от деформирования стен;
    • дополнительная жесткость газобетонной постройке;
    • регулировка нагрузки на все поверхности стен равномерно.

    Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

    Крайне важно, чтобы Армопояс был произведен беспрерывной монолитной конструкцией.

    Установка армопояса

    Пошаговая технология производства армопояса следующая:

    1. Вначале следует соорудить по периметру дома опалубку.
    2. Следом производится армопояс из монолитных блоков.
    3. Потом собирается каркас из арматурных прутьев.
    4. Устанавливаются шпильки для крепления.
    5. Теперь все надо залить бетонным раствором.
    6. Когда он застынет, опалубку надо снять.

    После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

    Как правильно установить и зафиксировать мауэрлат

    Этот элемент и стропильная система должны состоять из одинаковых материалов.

    Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

    Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

    После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

    Сооружение железобетонного армопояса сможет предупредить в газобетонных блоках нежелательное продавливание. Поспособствует равномерному распределению тяжести на коробку дома и влияние динамической и статической силы, давящие на стенки.

    Технология установки без армопояса

    В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

    Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

    • для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
    • его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
    • климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
    • Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

    Очень важно перед установкой мауэрлата на газобетон,

    точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами.

    Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

    Для того, чтобы мауэрлат крепко держался на месте установки, его лучше всего оснастить армопоясом. В таком случае конструкция становится более жесткой и прочной, и может использоваться, как усиленная опора.

    Виды армопоясов

    Межэтажный армопояс под обычные плиты перекрытия должен быть самым мощным, так как на него передается нагрузка от перекрытий, стен второго этажа и кровли. Рекомендуемая толщина – 200-250 мм и высота 200-300мм. Продольная арматура – 12 диаметра.

    Отметим, что для одноэтажного дома межэтажные армопояса не требуется.

    Для деревянных перекрытий толщину армопояса можно немного уменьшить, так как сами деревянные балки и деревянный настил весят гораздо меньше, чем бетонный. Задача армопояса в данном случае – равномерное распределение точечных нагрузок от балок.

    Армопояс под мауэрлат необходим для распределения нагрузки от кровли на газобетонные стены, а также для крепления деревянного мауэрлата при помощи шпилек. Сами шпильки замуровываются в армопоясе.

    Если у вас именно одноэтажный дом с холодным чердаком, то вам будет достаточно одного армопояса под мауэрлат, а балки будут опираться на тот же армопояс. Варианты такого крепления смотрите на схеме.

    Отметим, что более правильным является строительство по проекту, где каждый элемент просчитан, и имеет определенную прочность по СНиП. Это позволит избежать ненужных расходов на материалы. Но в случае его отсутствия, можете прислушиваться к нашим советам.

    Сама схема армирования представляет из себя квадрат. Основную растягивающую нагрузку на себя принимает продольная арматура, которая делается из прутьев 10-12 диаметра. Поперечные рамки можно изготовить из арматуры 6-8 диаметров. Задача рамок – удерживать продольную арматуру в определенном положении.

    На углах арматуру обязательно нужно загибать и усиливать г-образными хомутами. Минимальный перехлест арматуры – 500 мм. Вяжется каркас вязальной проволокой. Защитный слой бетона для каркаса должен составлять минимум 25 мм со всех сторон.

    Бетон для заливки армопояса должен быть очень прочным, примерно класса B22,5. Состав бетона: цемент 500-й марки, песок, щебень (1:2:3), воды нужно добавлять 80% от объема цемента. Для большей пластичности используйте пластификатор. Увеличение количества воды понизит прочность бетона.

    Опалубку можно сделать как съемную, так и несъемную. Несъемная подходит для более толстых стен, где есть возможность установить газобетонные U-блоки или же тонкие блоки из газобетона. Также не забывайте про утепление армопояса экструдированным пенополистиролом, который нужно укладывать с внешней стороны. Толщина утеплителя 30-50 мм.

    Съемная опалубка для армопояса делается из деревянных брусков и плит OSB. Чтобы опалубка не разъехалась в процессе заливки, шаг брусков должен составлять 40 см. Для большей надежности опалубку стягивают шпильками или проволокой.

    Зачем нужен армопояс, нужен ли он под крышу

    Роль данного армирования для достижения общей прочности здания сложно переоценить. Вначале нужно разобраться, для чего именно используют армопояс под мауэрлат.

    Любое здание подвергается целому ряду нагрузок:

    1. Вертикальные
      . Их создает кровля своим весом, а также такие атмосферные явления, как снег, ветер и дождь.
    2. Распорные
      . Их провоцируют опирающиеся на стену стропилины. Такая нагрузка действует на раздвижение здания, возрастая по мере того, как увеличивается кровельная нагрузка.

    Определенные современные материалы весьма плохо воспринимают точечное воздействие, которое их разрушает. К ним можно отнести керамзитобетонные стены, для которых обустройство армопояса под крышу является необходимой мерой. Поэтому при возведении зданий из подобных материалов наличие подобной конструкции является естественной деталью. Однако бывают ситуации, когда возникают трудности с ее монтажом. В таких случаях мауэрлат на пеноблоки или керамзитоблоки крепится химическими анкерами.

    Причины такого подхода могут быть следующими:

    • Сверление отверстий для шпилек в ячеистых блоках может провоцировать их разрушение или появление трещин.
    • Висячими стропилами создается разная нагрузка по целому ряду направлений: это может привести к разъезжанию блоков, а также деформации стен и крыши.
    • При непосредственной укладке стропилин на пенобетонные блоки требуется идеальное положение уровня кровли. В противном случае из-за возникающей точечной нагрузки пеноблоки могут претерпевать различного рода разрушения. Во избежание подобных явлений мауэрлат принято оснащать армопоясом.

    Кирпичные стены имеют высокую механическую прочность. Мауэрлат на них крепится обычными анкерами и закладными элементами. Исключение составляют лишь регионы, где наблюдается сейсмическая активность: там вопрос, нужен ли армопояс под крышу, обычно не стоит. Наличие армопояса под мауэрлат в таком случае обязательно и для кирпичных зданий.

    Предназначение армирующего пояса на практике сводится к следующим функциям:

    1. Стены не деформируются в случае подвижек грунта, или, когда происходит его неравномерная усадка. Параметры здания сохраняются в исходных пределах.
    2. Способствует выравниванию стен по горизонтали, исправлению погрешность при их укладке.
    3. Конструкция становится более жесткой.
    4. Все возникающие на несущих стенах нагрузки получают равномерное распределение.
    5. Хорошая механическая прочность армирующего пояса позволяет применять его для надежной фиксации наиболее важных элементов, в том числе и мауэрлата.

    Для чего нужен армопояс под мауэрлат

    При строительстве здания из газобетона очень важно помнить, что данный материал крайне чувствителен к точечной нагрузке. Блок может с большой вероятностью расколоться или потрескаться, если сверло, проделывающее отверстие для подшипников, окажет слишком большое давление. Снизить вероятность появления трещин может армопояс.

    Еще одно полезное свойство — предотвращение деформации и наклона строительных блоков из-за неравномерного распределения веса. Неравномерное давление висячих стропил может вызвать расхождение стены, газобетонные или пенобетонные блоки могут накрениться и тем самым свести все строительство на нет.

    Параметры и особенности армирующего пояса под мауэрлат

    Чтобы конструкция была прочной, нужно тщательно рассчитать размеры армопояса под мауэрлат:

    1. За высоту для армирующего пояса обычно берут 20 см (не менее 15 см). Она однозначно не должен превышать ширину стены.
    2. Ширина стены и пояса по возможности должны совпасть.
    3. При вычислении длины измеряют расстояние до нужных стен.
    4. Сечение конструкции должно быть не менее, чем 25х25 см.

    Очень важно, чтобы пояс был сплошным, с одинаковыми показателями прочности отдельных составных участков. Монолитный пояс под мауэрлат удобнее всего изготовить из бетона. Его заливка должна выполняться в один заход, с вставкой внутрь арматуры. Ее диаметр должен быть не менее 10 мм: отдельные элементы прочно скрепляются и перевязываются. Армопояс из кирпича под мауэрлат применяется довольно редко.

    Параметры армопояса для керамзитобетонных блоков ориентированы на их толщину. Для наглядности лучше рассмотреть пример расчета данных конструкций. Как гласит СниП, толщина армирующего слоя выполняет на 1/3 уже, чем несущая стена. Поэтому, если взять за толщину стены показатель 40 см, то 1/3 от нее будет равняться 133 мм: минимальное значение толщины армопояса в таком случае будет 300 мм (если округлить цифру 267).

    В результате стена толщиной 400 мм будет иметь размер внутренней части U-образного блока в пределах 300 мм, который также будет играть роль опалубки. На кирпичных стенах наружную опалубку делают в полкирпича, а для изготовления внутренней используются доски.

    Размеры и характеристики ↑

    Чтобы обеспечить прочность и надежность конструкции, необходимо правильно подобрать размеры армопояса под мауэрлат:

      высота армопояса под мауэрлат, как правило, составляет 20 см (минимум 15), но в любом случае не больше, чем ширина стены; ширина – максимально приближена к ширине стены; длина – к соответствующим стенам; минимальное сечение – 250 на 250 мм.

    При этом необходимо добиться непрерывности конструкции. Нужно также учесть, что она должна иметь по возможности одинаковую прочность. Бетонный пояс делают монолитным. Заливку армопояса под мауэрлат выполняют за раз, а внутрь вставляют армирующий слой. Металлическую арматуру подбирают диаметром не меньше 10 мм, прочно скрепляют и перевязывают между собой.

    Размер армопояса для керамзитобетонных блоков под мауэрлат зависит от толщины использованных блоков. Проведем небольшой расчет для подобных конструкций. Согласно СниП, армирующий пояс выполняют уже несущей стены примерно на треть ее толщины. Поэтому, если допустить, что стена имеет толщину в 40 см (его одна треть составляет 133 мм), тогда армпояс не может быть уже 300 мм ( округленное значение 267 ). Таким образом, при стене в 400 мм 300 придутся на внутреннюю часть U-образного блока, который служит опалубкой, а снаружи блоков по 80 и 20 мм.

    Если стена кирпичная, то внешняя опалубка выстраивается в полкирпича, внутренняя же из досок.

    Установка опалубки

    Для этого могут использовать несколько методов:

    1. Из деревянных досок или плит. Их фиксация на стены осуществляется при помощи брусков, с креплением сверху. При разборе опалубки проводится демонтаж верхних частей: нижние элементы оставляются внутри заливки.
    2. С помощью боковых упоров.
    3. U-образные блоки. Для того, чтобы пояс был сплошным, блоки подрезают по углам дома.
    4. По наружной стороне стены можно уложить 100-миллиметровые блоки в один ряд. По внутренней стороне прокладывается несколько рядов кирпичей, уложенных на ребро, или досок.
    5. При помощи рабочих продольных стержней диаметром 10-12 мм. Их должно быть не менее 4 шт.
    6. Промежуточными перемычками, обустраиваемыми арматурными хомутами. Диаметр изделий – 6-8 мм, с шагом размещения 20-40 см. Использовать большой шаг не рекомендуется, так как рабочие стержни во время заливки бетона могут смещаться. Как результат, нарушается целостность армирующего пояса.
    7. Скрепленной вязальной проволокой. Соединение сваркой запрещается, так как это приводит к ослаблению арматуры и делает конструкцию подверженной коррозии.
    8. Резьбовыми шпильками. Ими оснащаются отверстия, которые заранее просверливаются в опалубке. Диаметр шпильки должен быть несколько меньше внутреннего сечения трубки. При размещении шпильки внутри трубки нужно добиться прохождения ее концов в заранее изготовленные отверстия. Все изделие затягивают при помощи гаек, используя большие шайбы в качестве прокладок. Внутри бетонного монолита должны остаться только трубки. Чтобы этого достичь, после заливания и предварительного застывания армопояса проводится выкручивание гаек, демонтаж опалубки, выбивание шпилек.

    Важно взять во внимание потребность утепления стены напротив армопояса, особенно, если опалубку делают из досок. Таким образом исключается риск промерзание бетона в зимнее время. Для ориентации верхнего края опалубки выбирается строго горизонтальная плоскость и водяной уровень.

    Что касается укладки сетки, то на углах и на участках сопряжения она подвергается дополнительному армированию при помощи изогнутой арматуры. Рекомендуемый размер перехлеста – 300-400 мм. Подобное армирование лучше всего провести композитной арматурой, которая и дешевле, и легче. Кроме того, такие изделия не гниют, не ржавеют, обладают большей прочностью на разрыв и просты в работе.

    Изготовление опалубки и укладка металлического каркаса

    Приступать к изготовлению армопояса нужно по окончанию возведения стен дома. Для выполнения заливки армирующего пояса необходимо сделать опалубку.

    При конструировании опалубки важно следить, чтобы ее верхняя сторона располагалась строго горизонтально. Проверить это можно при помощи ватерпаса или строительного уровня. Далее внутрь изготовленной опалубки укладывается арматурный каркас. В его продольной части должно располагаться как минимум 4 прута арматуры диаметром от двенадцати миллиметров.

    Продольную арматуру соединяют через каждые 25 сантиметров с помощью пересекающихся частей из прутьев арматуры либо проволоки диаметром восемь миллиметров.

    Также можно изготовить каркас посредством точечной контактной сварки. При укладке арматуры следует учитывать, что толщина бетона от арматурного каркаса должна быть не менее пяти сантиметров.

    Для этого нужно подложить под арматуру битые кирпичи или доски. Однако лучше использовать опоры из пластика необходимой высоты. Они продаются практически в любой строительном магазине.

    Чтобы опалубку не расперло от бетона, ее нужно закрепить следующим образом:

    • Скрепить верхнюю и нижнюю часть опалубки с помощью деревянных брусков. Когда бетон застынет, верхние доски нужно демонтировать, а нижние оставить.
    • Закреплять опалубку также можно при помощи специальных диагональных упоров. Одним концом они упираются в горизонтальную поверхность, а другим – в опалубку.
    • Многоразовая опалубка из ОСБ скрепляется посредством резьбовых шпилек.

    Далее следует устанавливать крепежные элементы, которые будут фиксировать мауэрлат. Для этих целей лучше всего использовать шпильки. Их закрепляют к металлическому каркасу.

    Диаметр шпилек должен быть не менее 12 миллиметров. При закреплении шпилек следует учитывать, что они должны возвышаться над установленным мауэрлатом на несколько сантиметров.

    Интервал между креплениями должен быть менее одного метра. При этом между стропильными ногами должна быть минимум одна шпилька. Посредством вязальной проволоки шпильки под мауэрлат фиксируются строго в вертикальном положении к арматурному каркасу.

    Заливка армопояса

    Чтобы конструкция была максимально прочной, заливку необходимо провести в один прием. Для этого используется бетон марки не менее М200. Обычно требуется заливать значительную массу раствора, поэтому лучше всего заранее подготовить бетононасос.

    При самостоятельном приготовлении раствора берется одна часть цемента М400, три части мытого песка и три части щебенки. Опалубку можно разбирать через 4-5 дней после заливки; полное созревание бетона наступает через 3-4 недели.

    Заливая бетон, следует придерживаться таких рекомендаций:

    1. Без образования внутренних пустот не обойтись. Для их удаления применяют проштыковку раствора с помощью арматуры, или методом вибрации.
    2. Бетон важно увлажнять. Таким образом он становится прочнее. Данная процедура проводится каждый день, пока бетон застывает.

    Заполнение пояса бетоном

    Заполнять армопояс под мансардный этаж необходимо цементно-щебневым раствором с добавлением песка. Его можно приготовить своими руками, применяя следующий расчет:

    • бетон (марка не ниже М200) – 1 часть;
    • щебень – 4.5 части;
    • промытый песок – 3 части.

    После заливки пояса мансардного этажа в бетоне будут воздушные пузыри или полости. Эти пустоты оказывают негативное влияние на прочность конструкции. Для того, чтобы их удалить, желательно использовать вибратор. Если он отсутствует, то удалить воздух можно при помощи подручных инструментов. Используя арматуру, черенок от лопаты или другой подручный инструмент необходимо по всему периметру заливки этажа сделать проколы в бетоне. Этим способом будет выведен воздух из бетона, а сам бетон будет быстрее застывать и станет прочнее.


    Монолитный пояс под плиты перекрытия

    Оборудуя на мансардном этаже армопояс, важно учесть следующее. Заливка должна проводиться один раз, пока бетонная смесь не застыла. Если расчет по количеству бетона на этаж был сделан неверно, то необходимо с помощью перегородки провести отсекание бетонной жидкости. Проводится отсекание только вертикально. В качестве перегородки применяют такие материалы, как кирпич, блок, плотная фанера или лист ДСП. Перегородки необходимо приготовить заранее. Когда будет готова следующая порция бетона для этажа, перегородки необходимо удалить, обильно смочить водой затвердевшую часть армированной конструкции и продолжить заливку.

    Оборудуя на мансардном этаже армопояс, важно учесть следующее. Заливка должна проводиться один раз, пока бетонная смесь не застыла. Если расчет по количеству бетона на этаж был сделан неверно, то необходимо с помощью перегородки провести отсекание бетонной жидкости. Проводится отсекание только вертикально. В качестве перегородки применяют такие материалы, как кирпич, блок, плотная фанера или лист ДСП. Перегородки необходимо приготовить заранее. Когда будет готова следующая порция бетона для этажа, перегородки необходимо удалить, обильно смочить водой затвердевшую часть армированной конструкции и продолжить заливку.

    Если погода теплая и влажность в пределах нормы, то через 2-3 дня опалубку можно демонтировать и заняться установкой мауэрлата.

    Заливка армопояса дома из газоблоков

    Заливка армопояса дома

    Крепление мауэрлата к армопоясу

    Перед тем, как крепить мауэрлат к армопоясу, во избежание загнивания или возгорания опорного бруса его обрабатывают специальными пропитками. Для достижения монолитности мауэрлата для его сращивания применяются прямые замки или косые прирубки.

    Само же крепление мауэрлата к армопоясу осуществляется следующим образом:

    • Опорный брус оснащают отверстиями.
    • Насадка мауэрлата осуществляется посредством шпилек или анкеров.
    • В процессе монтажа необходимо пройти сквозь слой рубероида.
    • Для крепления используются большие шайбы и гайки.
    • Затяжку рекомендуется страховать с помощью контргаек.
    • Чтобы срезать торчащие детали, применяют болгарку.

    Закладные шпильки

    Иногда, чтобы крепить мауэрлат, на армопоясе заранее устанавливаются шпильки диаметром от 12 мм, выступающие над мауэрлатом на 3-4 см. Шаг установки таких шпилек – 100 см: их крепят на хомуты вязальной проволокой.

    Что касается вопроса о целесообразности изготовления мауэрлата при наличии армирующего пояса, то действительно, теоретически стропилины могут фиксироваться на пояс. Однако на практике это потребует значительного количества дополнительных мероприятий. Так что намного проще пойти традиционным путем использования армированного пояса под мауэрлат.

    Как закрепить мауэрлат к газобетону без армопояса?

    На сайтах производителей встречаются противоречивые заявления относительно необходимости при возведении постройки из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие, напротив, предлагают подстраховаться. Однако все производители и строители уверены в том, что пористые материалы отрицательно реагируют на точечную нагрузку. Поэтому необходимо её равномерно распределять. Если по какой-либо причине устройство армопояса не представляется возможным, необходимо использовать . Это продлит срок службы строения.

    Мауэрлат чаще всего изготавливают из того же материала, что и стропила, — металл (швеллер, двутавр) или древесина (брус)

    Назначение и функции ↑

    Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.

    На строение воздействуют различные усилия:

      вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими; при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.

    Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.

      в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть; распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться; если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.

    Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.

    Армированный пояс на практике выполняет следующие функции:

      Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения. Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке. Придает дополнительную жесткость. Равномерно распределяют любую возникшую нагрузку несущих стен. Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.

    Что такое мауэрлат

    Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам. Как правило, она выполняется из деревянного бруса. Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

    Мауэрлат может быть металлическим, но только в том случае, если используются стальные стропила. Однако такие конструкции встречаются редко, так как себестоимость строения возрастает в разы. К тому же выполнить крепление стальных частей намного сложнее, чем деревянных.

    Функции мауэрлата:

    • равномерное распределение веса крыши по стенам;
    • надежная фиксация стропильной системы;
    • защита и предотвращение точечной нагрузки на блоки из газобетона.

    Минимальный размер бруса, используемого в качестве мауэрлата, должен быть 10*10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал большего сечения. Допустимо использовать и бревно, но необходимо стесать ту сторону, которая будет прилегать к газобетону.

    Стропильные ноги в точках опирания передают нагрузку мауэрлату, который, преобразуя и распределяя, передает ее на стены

    Лучше всего выполняет эти функции брус из лиственных пород дерева. Чтобы он дольше прослужил, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и поражение насекомыми. Брусья должны полностью и равномерно закрывать стены. Между собой их скрепляют гвоздями или прямым замком. Из-за того, что сечение деревянного материала меньше, чем ширина газоблока, мауэрлат кладут по внутренней стороне стен. Расстояние до внешнего края должно быть не менее 5 см. Также допустима укладка кирпичей с наружной стороны здания.

    Между газобетонной стеной и деревянным мауэрлатом должен быть гидроизоляционный слой.

    Зачем нужен мауэрлат

    Мауэрлат представляет собой несущую деталь системы стропил. По функциональному назначению он сравним с лентой основания дома. Она отвечает за нагрузки, которые передаются от всего здания, а на мауэрлат воздействует лишь стропильная система и кровельный пирог.

    Нагрузки на мауэрлат могут быть значительными. Они отличаются распирающей направленностью, которая перпендикулярна стенам. Это означает, что при неправильном конструировании стропильной системы стены могут разрушиться. Повышенной опасностью отличаются точечные нагрузки, которые передаются стенам от стропил, для конструкций из штучных материалов (к которым относится и газобетон).

    Мауэрлат принимает нагрузки от стропильных ног на себя, равномерно распределяя вес кровли по периметру стен. Вторым отличительным свойством мауэрлата является облегчение монтажа стропил. Эти возможности мауэрлата составляют лишь малую часть его функционала.

    В качестве материала выбирают брус сечением от 100х100 мм. Нередко строители следуют негласному правилу – мауэрлат должен быть толщиной с две стропилы. Ширину бруса выбирают с учетом от толщины каждой стены.

    Мауэрлат укладывают таким образом, чтобы он не был расположен вровень со стеной как с наружной, так и с внутренней стороны. Это позволяет устранить вредное воздействие внешних факторов на древесину. Такое правило не обязательно выполнять, однако многие мастера оставляют с каждого края примерно 5 см.

    При выборе для мауэрлата бревна можно столкнуться со сложностями его монтажа на стену. Для таких работ стоит пригласить опытного плотника. Поскольку мауэрлат является ответственным элементом постройки, следует выбирать для него дерево первого сорта.

    Лучше обратить внимание на древесину лиственных пород. Однако такой материал отыскать непросто. Поэтому многие используют обычную сосну высокого качества. Мауэрлат выполняют не только из дерева. К примеру, если планируется создать стропильную систему из металлических ферм, для мауэрлата стоит выбрать стальную балку. На практике обычно все же выбирают традиционный вариант – дерево.

    Если при возведении кирпичных стен можно создавать деревянные закладки, то в случае с газобетоном такой вариант не подходит. На газобетонных стенах следует установить мауэрлат по «замкнутой схеме». Получается своеобразная рама, которая полностью опоясывает весь периметр здания.

    Способы крепления мауэрлата

    Мауэрлат можно прикрепить непосредственно к газобетону или используя армопояс. Есть такие способы соединения деревянной балки со стеной:

    • с помощью стальной проволоки;
    • с использованием анкеров;
    • шпильками.

    При использовании любого из перечисленных методов необходимо следить за тем, чтобы крепление было качественным, надежным. Также при монтаже следует избегать сдвигов конструкции.

    В частном домостроении деревянный брус выступает основным материалом, используемым для работы над мауэрлатом

    Как закрепить мауэрлат стальной проволокой

    Для непосвященного в капитальное строительство пользователя вряд ли будет известным, что такое мауэрлат, какую роль он играет в построении конструкции и так далее. Поэтому вопрос о том, как осуществляется крепление мауэрлата к газобетону, вообще вызывает непонимание.

    Однако применение подобной технологии — решение актуальное и весьма эффективное. С его помощью можно решить ряд существенных проблем, которые могут уменьшить долговечность и прочность конструкции.

    Нужно еще упомянуть о более экономичном варианте реализации указанного метода крепления. Если необходимо крепление мауэрлата к газобетону без армопояса, то в этом случае заливается не сплошной армопояс, а делаются бетонные подушки в нужных местах. Такой крепление для пеноблоков является также довольно надежным.

    2.3 Металлические шпильки

    При наличии небольшого дома, а также небольшого давления крыши для скрепления стен шлакоблока с брусом мауэрлата можно использовать облегченный способ – металлические шпильки, вмурованные в стену. Это — стальные крепежи в виде болтов с основанием в виде квадрата со сторонами более 5 см.

    Если при реализации кладки шлакоблока в стену вмуровываются шпильки, их необходимо установить за один или два ряда до верхнего края. Длины шпильки должно быть достаточно для прохождения через брус.

    Последующая фиксация схожа с креплением мауэрлата с шлакоблоком с использованием анкерных болтов .

    Ломаный армопояс под крышу. Армопояс под мауэрлат

    Строительство сооружений из газобетонных либо пенобетонных блоков предусматривает наличие армопояса под мауэрлат, залитого по верхнему контуру каждой из стен. Разгрузочный пояс придает конструкции более жесткую структуру, является крепкой опорой для закрепленного мауэрлата.

    Для чего нужен армопояс под мауэрлат

    При строительстве здания из газобетона очень важно помнить, что данный материал крайне чувствителен к точечной нагрузке. Блок может с большой вероятностью расколоться или потрескаться, если сверло, проделывающее отверстие для подшипников, окажет слишком большое давление. Снизить вероятность появления трещин может армопояс.

    Еще одно полезное свойство — предотвращение деформации и наклона строительных блоков из-за неравномерного распределения веса. Неравномерное давление может вызвать расхождение стены, газобетонные или пенобетонные блоки могут накрениться и тем самым свести все строительство на нет.

    Назначение и функции

    Можно выделить пять основных функций армопояса:

    • Подгон и тщательная корректировка устойчивости здания, предотвращение трещин и разломов.
    • Страховка от возможных ошибок и недочетов строительных работ, защита от дополнительного давления на газоблоки.
    • Укрепление основания верхних стен, равномерное распределение нагрузки.
    • Обеспечение дополнительной прочности стен, защита от рассыпания.
    • Надежное закрепление мауэрлата и при необходимости — различных навесных конструкций.

    Размеры и характеристики

    При расчете армированного пояса стоит учитывать, что он не должен быть меньше одной третьей несущей стены . В идеале, в ширину должен равняться несущей стене, причем по размерам быть не меньше предела в 250х250 мм. Специальные U-образные блоки используются для кладки последнего ряда, так как именно они и представляют собой своеобразную опалубку.

    Армопояс должен быть непрерывающимся и проходить по периметру всех внешних стен здания . Не считая стропил, в системе кровли дома могут присутствовать различные элементы: коньковые лежни или стойки, опирающиеся на внутренние капитальные стены. В этом случае именно на них и должен сооружаться армированный пояс.

    Установка армированного пояса

    Необходимость монтажа армопояса становится ясной при проектировании крыши. Технология установки включает в себя последовательность работ:

    • монтаж опалубки;
    • установка закладных шпилек;
    • заливка армопояса.

    Монтирование опалубки

    По завершении кладочных работ можно приступать к сооружению монолитного пояса под мауэрлат.

    Значительно упрощает задачу кладка последнего ряда из U-образных блоков, образующих опалубку. Либо же внешний ряд можно завершить с помощью распиленных блоков шириной 10 см, а внутреннюю составляющую опалубки сделать из плит ОСП или деревянных досок. Верхний край опалубки должен быть строго горизонтальным, что легко корректируется водяным уровнем.


    Когда она наконец-то готова, внутрь помещается прочный арматурный каркас с продольной частью не менее чем из четырех металлических прутьев и не менее 12 мм диаметром. Продольная арматура с шагом не более 23-24 см скрепляется поперечными частями из прутьев либо проволокой 8 мм диаметра. Подобный каркас в поперечном сечении напоминает квадрат, иногда — прямоугольник.

    Если вы не хотите тратить лишние силы на столь трудоемкую работу, можете смело обращаться в специальные предприятия, которые качественно и своевременно изготавливают любые каркасы методом точечной контактной сварки.

    Толщина бетона при установке арматурного каркаса должна быть не менее пяти сантиметров . Боковая толщина прекрасно регулируется качественно уложенным каркасом, а снизу устанавливаются подставки из деревянных брусков либо битого кирпича. Существуют специальные пластиковые подставки подходящей высоты, которые вы легко найдете в местных магазинах стройматериалов.

    Все составляющие каркаса должны заходить друг на дружку с «запасом» не менее 200 мм. Места нахлестов удобно соединять вязальной проволокой. Ценность такого каркаса в том, что благодаря крепкой конструкции он приобретает монолитные качества, хорошо реагирует на заливку бетоном.

    Тяжелый бетон может разнести опалубку, потому ее нужно должным образом укрепить . Есть несколько подходящих способов:

    • Нижнюю часть опалубки можно скрепить брусочками, вверху прибить те же деревянные бруски или доски . Когда бетон застыл, верхние доски успешно отдираются, а нижние крепко-накрепко остаются в бетоне, выступающие же края подпиливаются.
    • Для укрепления опалубки можно использовать диагональные упоры . Одним концом они соприкасаются с горизонтальной поверхностью, а другим подпирают саму опалубку.
    • Если опалубка является многоразовой (сделанной из вышеупомянутых плит ОСП), популярно применять крепление с помощью резьбовых шпилек . Друг напротив друга на листах опалубки проделываются отверстия диаметром 1,25 см. Через них продевается пластиковая трубка, чья длина равна ширине будущего монолитного пояса. В отверстия загоняется шпилька диаметром 1,2 см, затем стягивающаяся гайками с большими шайбами. Когда бетон благополучно застыл, шпильки вытаскиваются, а копеечные трубки остаются внутри конструкции.

    Монтаж закладных шпилек

    После проведенной работы по установке опалубки надо установить крепежные составляющие, к которым будет прикреплен мауэрлат.

    Лучший вариант — применить резьбовые шпильки, крепящиеся к каркасу .

    Итак, нужно приобрести резьбовые шпильки диаметром в 1,2 см, большие гайки и шайбы. Длина шпилек должна быть удобной для крепления к каркасу, а верхний конец должен выступать на 4 — 5 см над уже установленным мауэрлатом. В местах, где на мауэрлат не опираются стропила, должны быть установлены резьбовые шпильки. Не менее одной шпильки должно быть между каждой из ног стропила.

    Максимальное расстояние между креплениями должно составлять не более одного метра . По осевой линии можно натянуть шнур для выравнивания, а разметку удобно отмечать мелом на самом арматурном каркасе. Каждая шпилька индивидуально крепится вязальной проволокой к арматурному каркасу.

    Следует обязательно проверить вертикальность установки каждой из шпилек специальным пузырьковым уровнем.

    Заливка армопояса бетоном

    Для повышения прочности армированного пояса все работы по заливке бетоном должны проводиться непрерывно и в один заход.

    Марка бетона должна быть не менее М200, предпочтительней М600. Лучше использовать готовую бетонную смесь, которая подается бетононасосом прямо в опалубку. Бетон можно приготовить и самостоятельно, если нет возможности обеспечить его подачу промышленным методом.


    Для изготовления бетона понадобится цемент марки М400 или М600, мытый песок и щебень в пропорции 1:3:3 соответственно. Когда бетон успешно уложен, главная наша задача — избежать образования пузырей (воздушных полостей), снижающих однородность и прочность конструкции. Для предупреждения такой незадачи прекрасно подходит строительная виброплатформа. Либо, чтобы упростить задачу, просто проткните бетон по всей площади арматурным прутком.

    Для повышения подвижности смеси используются пластификаторы. Они снижают количество воды в бетонной смеси, тем самым повышая прочность готового монолитного пояса и сроки его застывания.

    Крепление мауэрлата к армированному поясу

    Как только бетон набирает нужную прочность, опалубку можно снять. Через 7-12 дней самое время приступить к закреплению мауэрата. Брус, служащий мауэратом, обрабатывают антипирентами и дезинфицирующими средствами. Его скрепляют косым прирубом или прямым замком. Эти соединения позволяют придать конструкции монолитность. К будущему месту закрепления прикладывается брус, и в местах, где есть шпильки, намечают и сверлят под них отверстия.

    Мауэрлат монтируется на армопояс только через слой — рулонной гидроизоляции. Закрепляется при помощи гайки и большой шайбы. Когда все гайки крепко-накрепко затянуты, соединения лучше застраховать контргайками. Все торчащие шпильки можно срезать болгаркой.

    Крепление к газобетону без армопояса

    Газобетон — чрезвычайно хрупкий материал. Для успешной монтировки мауэрлата необходимо сделать на нем конструкцию из более крепкого материала. Можно использовать бетонные или кирпичные столбики.


    Подобные опоры должны быть закреплены к самой стене, также очень желательно, чтобы анкер прошел сквозь опору и еще пару рядов газобетонных блоков. Явную привилегию стоит отдать химическому анкеру . Его особенность заключается в проклейке шпильки или арматуры на всю глубину отверстия, в то время как длина обычного механического анкера составляет 0,5 – 0,7 мм.

    Важно знать, что при использовании химического анкера не стоит ничего приваривать к арматуре, ведь в процессе химический состав может перегореть и перестать работать.

    Толщина стен должна обязательно быть достаточной для того, чтобы давать отпор боковому воздействию стропил. Потому, если стена слишком узкая, вышеописанная конструкция может не подойти. В таком случае придется устанавливать дополнительные горизонтальные балки, которые будут служить своеобразными «стяжками» и оберегать стропила от расхождения.

    Если скомбинировать подобное решение с современными материалами, можно получить возможность не делать армированный пояс на газобетоне. Но, на наш субъективный взгляд, лучше не экономить на столь важном элементе в постройке здания любого предназначения.

    Как сделать своими руками смотрите в видео.

    Подводим итоги

    Итак, можно сделать вывод, что сооружение армированного пояса под мауэрлат является неотъемлемой частью строительства домов из газобетона и пенобетона, касательно же каменных стен он служит надежным помощником в укреплении здания.

    Наиболее подходящее крепление мауэрлата к армопоясу — с помощью специальных шпилек, прикрепленных к металлическому каркасу. Работы с бетоном стоит проводить без перерывов, единожды. Мауэрлат стоит крепить через слой рубероида.

    Комментариев: 0

    При строительстве домов очень часто возникает вопрос о том, как закрепить каркас крыши к стенам, чтобы обеспечить не только обвязку стен и увеличить их прочность, а и распределить нагрузку по всему периметру стен.

    Для этих целей специально создают армопояса и крепят к ним мауэрлат. Если соединения выполняются из одинакового материала, то проблем с выполнением армированного пояса и крепления к нему бруса для установки стропил не возникает. Однако для домов из камня и пенобетонов эту задачу решить не так просто. Для этого создают специальные обвязки стен на основе железобетонного каркаса, к которым крепят мауэрлат, выполненный из деревянных балок или металлических швеллеров. При этом учитывается разнородность и особые механические свойства материалов, чтобы достичь максимальной жесткости конструкции. Поэтому применяют надежные способы креплений, в зависимости от толщины стен, площади крыши и ветровых нагрузок. необходимо изготовить в виде монолитной конструкции, внутрь которой закрепить прочные штыри.

    Каким должен быть армопояс под мауэрлат?

    Для того, чтобы выполнить армопояс прочным необходимо его изготавливать максимально приближенным к толщине стен, а в длину соответствующий стенам. Минимально допустимый размер сечения не должен быть менее 25х25 см. При этом следует учесть, что конструкция должна быть непрерывной и по возможности обладать одинаковой прочностью. Если она выполняется из дерева, то нужно подбирать лиственные породы, которые были высушены естественным образом и не имеют различных дефектов и повреждений. Кроме того, они обрабатываются антисептиками и водоотталкивающими смесями. Крепление на углах зданий осуществляется при помощи замков, которые скрепляются болтами или саморезами. Если пояс изготавливается из бетона, то его следует сделать монолитным и выполнить за одну заливку, а внутрь вставить армирующий слой из металлического прутка. Для этого удобно применять не только опалубку, а и П-образные блоки. Арматура должна быть не тоньше 10 мм в диаметре и прочно скреплена или перевязана между собой.


    Мауэрлат обычно изготавливают из деревянных балок с сечением от 10х10 см. В некоторых случаях при строительстве каркасных конструкций могут применять металлические армопояса из тавра или двутавра. Выбор производится в соответствии с тем, чтобы достичь однородности конструкции и обеспечения надежного крепления. К армопоясу крепится с внутренней части стены с отступом от внешней стороны более 5 см. Если стены кирпичные, то с внешней части ставится кирпич, а с внутренней крепится мауэрлат, чтобы сохранить связующий слой от влияния внешней среды. Деревянные балки выбираются ровными, бездефектными, высушенными до влажности не более 20% и обработанные защитными составами. Металлические конструкции подбираются по требуемым размерам сечения и длины стен, с толщиной цельного металла от 3 мм.


    Создание армированного пояса начинают сразу после выкладки стен из ячеистого бетона. Для этого выкладывают верхний ряд из П-образных блоков. Если их установить нет возможности, то ставят распиленный напополам пеноблок с внешней стороны, толщина которого должна составлять не менее 10 см. Внутреннюю часть формируют при помощи закрепленной опалубки, выполненной из досок. Её можно закрепить деревянными брусками, диагональными опорами, резьбовыми шпильками. Внутрь полученного пространства укладывают арматурный каркас, состоящий из 4-х стальных продольных прутков, перевязанных поперек аналогичной или на несколько миллиметров меньшей в диаметре арматурой. Шаг прутьев должен составлять примерно 25 см. Для закрепления можно использовать их обвязку проволокой либо сварку. В нижней и боковой частях необходимо соблюсти расстояние в 5 см, чтобы получить прочную структуру. Для удобства снизу арматуры прокладывают пластиковые подставки.


    После того, как установлена опалубка и арматура приступают к установке будущих креплений для мауэрлата. Обычно применяют резьбовые шпильки, закрепляемые на металлический каркас. Диаметр их должен составлять не менее 12 мм, а длина достаточной, чтобы обеспечить прочное крепление к каркасу и выступать над поверхностью установленного мауэрлата на 4-5 см. Шпильки следует устанавливать в тех местах, где отсутствуют крепления стропильных балок. Допустимое расстояние между ними должно составлять менее метра. Каждая шпилька крепится к арматурному каркасу в строго вертикальном положении при помощи вязальной веревки.

    После установки каркаса армопояса заливают бетон. Всю работу по бетонированию необходимо выполнить за одну заливку, чтобы обеспечить равномерность застывания раствора, и конструкция набрала необходимую прочность. При этом нужно следить, чтобы в армопоясе не оставалось пузырьков воздуха. Поскольку придется заливать большой объем раствора, то его следует приготовить одновременно, а затем при помощи бетононасоса залить внутрь опалубки. Кроме того, бетон можно заказать уже готовый на основе цемента марки М400 или выше. Полное застывание армопояса наступит через 29 дней. А до этого после начала схватывания бетона аккуратно снять опалубку и при необходимости поливать поверхность водой, чтобы не допустить растрескивания.

    На финальном этапе берутся деревянные балки подходящих размеров, в них просверливаются отверстия по диаметру шпилек в местах их расположения на армопоясе, а затем устанавливаются на свои места и прикручиваются.

    Армопояс под мауэрлат позволяет получить не только упрочнение стен, а также создать надежную основу для крепления стропил. Его изготовить не так сложно, но требуется обязательное выполнения технологии монтажа.

    Для того, чтобы мауэрлат крепко держался на месте установки, его лучше всего оснастить армопоясом. В таком случае конструкция становится более жесткой и прочной, и может использоваться, как усиленная опора.

    Зачем нужен армопояс, нужен ли он под крышу

    Роль данного армирования для достижения общей прочности здания сложно переоценить. Вначале нужно разобраться, для чего именно используют армопояс под мауэрлат.

    Любое здание подвергается целому ряду нагрузок:

    1. Вертикальные . Их создает кровля своим весом, а также такие атмосферные явления, как снег, ветер и дождь.
    2. Распорные . Их провоцируют опирающиеся на стену стропилины. Такая нагрузка действует на раздвижение здания, возрастая по мере того, как увеличивается кровельная нагрузка.



    Определенные современные материалы весьма плохо воспринимают точечное воздействие, которое их разрушает. К ним можно отнести керамзитобетонные стены, для которых обустройство армопояса под крышу является необходимой мерой. Поэтому при возведении зданий из подобных материалов наличие подобной конструкции является естественной деталью. Однако бывают ситуации, когда возникают трудности с ее монтажом. В таких случаях мауэрлат на пеноблоки или керамзитоблоки крепится химическими анкерами.

    Причины такого подхода могут быть следующими:

    • Сверление отверстий для шпилек в ячеистых блоках может провоцировать их разрушение или появление трещин.
    • Висячими стропилами создается разная нагрузка по целому ряду направлений: это может привести к разъезжанию блоков, а также деформации стен и крыши.
    • При непосредственной укладке стропилин на пенобетонные блоки требуется идеальное положение уровня кровли. В противном случае из-за возникающей точечной нагрузки пеноблоки могут претерпевать различного рода разрушения. Во избежание подобных явлений мауэрлат принято оснащать армопоясом.



    Кирпичные стены имеют высокую механическую прочность. Мауэрлат на них крепится обычными анкерами и закладными элементами. Исключение составляют лишь регионы, где наблюдается сейсмическая активность: там вопрос, нужен ли армопояс под крышу, обычно не стоит. Наличие армопояса под мауэрлат в таком случае обязательно и для кирпичных зданий.

    Предназначение армирующего пояса на практике сводится к следующим функциям:

    1. Стены не деформируются в случае подвижек грунта, или, когда происходит его неравномерная усадка. Параметры здания сохраняются в исходных пределах.
    2. Способствует выравниванию стен по горизонтали, исправлению погрешность при их укладке.
    3. Конструкция становится более жесткой.
    4. Все возникающие на несущих стенах нагрузки получают равномерное распределение.
    5. Хорошая механическая прочность армирующего пояса позволяет применять его для надежной фиксации наиболее важных элементов, в том числе и мауэрлата.

    Параметры и особенности армирующего пояса под мауэрлат

    Чтобы конструкция была прочной, нужно тщательно рассчитать размеры армопояса под мауэрлат:

    1. За высоту для армирующего пояса обычно берут 20 см (не менее 15 см). Она однозначно не должен превышать ширину стены.
    2. Ширина стены и пояса по возможности должны совпасть.
    3. При вычислении длины измеряют расстояние до нужных стен.
    4. Сечение конструкции должно быть не менее, чем 25х25 см.

    Очень важно, чтобы пояс был сплошным, с одинаковыми показателями прочности отдельных составных участков. Монолитный пояс под мауэрлат удобнее всего изготовить из бетона. Его заливка должна выполняться в один заход, с вставкой внутрь арматуры. Ее диаметр должен быть не менее 10 мм: отдельные элементы прочно скрепляются и перевязываются. Армопояс из кирпича под мауэрлат применяется довольно редко.



    Параметры армопояса для керамзитобетонных блоков ориентированы на их толщину. Для наглядности лучше рассмотреть пример расчета данных конструкций. Как гласит СниП, толщина армирующего слоя выполняет на 1/3 уже, чем несущая стена. Поэтому, если взять за толщину стены показатель 40 см, то 1/3 от нее будет равняться 133 мм: минимальное значение толщины армопояса в таком случае будет 300 мм (если округлить цифру 267).

    В результате стена толщиной 400 мм будет иметь размер внутренней части U-образного блока в пределах 300 мм, который также будет играть роль опалубки. На кирпичных стенах наружную опалубку делают в полкирпича, а для изготовления внутренней используются доски.

    Установка опалубки

    Для этого могут использовать несколько методов:

    1. Из деревянных досок или плит. Их фиксация на стены осуществляется при помощи брусков, с креплением сверху. При разборе опалубки проводится демонтаж верхних частей: нижние элементы оставляются внутри заливки.
    2. С помощью боковых упоров.
    3. U-образные блоки. Для того, чтобы пояс был сплошным, блоки подрезают по углам дома.
    4. По наружной стороне стены можно уложить 100-миллиметровые блоки в один ряд. По внутренней стороне прокладывается несколько рядов кирпичей, уложенных на ребро, или досок.
    5. При помощи рабочих продольных стержней диаметром 10-12 мм. Их должно быть не менее 4 шт.
    6. Промежуточными перемычками, обустраиваемыми арматурными хомутами. Диаметр изделий – 6-8 мм, с шагом размещения 20-40 см. Использовать большой шаг не рекомендуется, так как рабочие стержни во время заливки бетона могут смещаться. Как результат, нарушается целостность армирующего пояса.
    7. Скрепленной вязальной проволокой. Соединение сваркой запрещается, так как это приводит к ослаблению арматуры и делает конструкцию подверженной коррозии.
    8. Резьбовыми шпильками. Ими оснащаются отверстия, которые заранее просверливаются в опалубке. Диаметр шпильки должен быть несколько меньше внутреннего сечения трубки. При размещении шпильки внутри трубки нужно добиться прохождения ее концов в заранее изготовленные отверстия. Все изделие затягивают при помощи гаек, используя большие шайбы в качестве прокладок. Внутри бетонного монолита должны остаться только трубки. Чтобы этого достичь, после заливания и предварительного застывания армопояса проводится выкручивание гаек, демонтаж опалубки, выбивание шпилек.



    Важно взять во внимание потребность утепления стены напротив армопояса, особенно, если опалубку делают из досок. Таким образом исключается риск промерзание бетона в зимнее время. Для ориентации верхнего края опалубки выбирается строго горизонтальная плоскость и водяной уровень.

    Что касается укладки сетки, то на углах и на участках сопряжения она подвергается дополнительному армированию при помощи изогнутой арматуры. Рекомендуемый размер перехлеста – 300-400 мм. Подобное армирование лучше всего провести композитной арматурой, которая и дешевле, и легче. Кроме того, такие изделия не гниют, не ржавеют, обладают большей прочностью на разрыв и просты в работе.

    Заливка армопояса

    Чтобы конструкция была максимально прочной, заливку необходимо провести в один прием. Для этого используется бетон марки не менее М200. Обычно требуется заливать значительную массу раствора, поэтому лучше всего заранее подготовить бетононасос.

    При самостоятельном приготовлении раствора берется одна часть цемента М400, три части мытого песка и три части щебенки. Опалубку можно разбирать через 4-5 дней после заливки; полное созревание бетона наступает через 3-4 недели.


    Заливая бетон, следует придерживаться таких рекомендаций:

    1. Без образования внутренних пустот не обойтись. Для их удаления применяют проштыковку раствора с помощью арматуры, или методом вибрации.
    2. Бетон важно увлажнять. Таким образом он становится прочнее. Данная процедура проводится каждый день, пока бетон застывает.

    Крепление мауэрлата к армопоясу

    Перед тем, как крепить мауэрлат к армопоясу, во избежание загнивания или возгорания опорного бруса его обрабатывают специальными пропитками. Для достижения монолитности мауэрлата для его сращивания применяются прямые замки или косые прирубки.



    Само же крепление мауэрлата к армопоясу осуществляется следующим образом:

    • Опорный брус оснащают отверстиями.
    • Насадка мауэрлата осуществляется посредством шпилек или анкеров.
    • В процессе монтажа необходимо пройти сквозь слой рубероида.
    • Для крепления используются большие шайбы и гайки.
    • Затяжку рекомендуется страховать с помощью контргаек.
    • Чтобы срезать торчащие детали, применяют болгарку.

    Закладные шпильки

    Иногда, чтобы крепить мауэрлат, на армопоясе заранее устанавливаются шпильки диаметром от 12 мм, выступающие над мауэрлатом на 3-4 см. Шаг установки таких шпилек – 100 см: их крепят на хомуты вязальной проволокой.



    Что касается вопроса о целесообразности изготовления мауэрлата при наличии армирующего пояса, то действительно, теоретически стропилины могут фиксироваться на пояс. Однако на практике это потребует значительного количества дополнительных мероприятий. Так что намного проще пойти традиционным путем использования армированного пояса под мауэрлат.

    Армирование дома из газобетона и кирпича

    Армопояс — слой из железобетона, который укладывается по всему периметру строящегося дома вдоль его внешних несущих стен для увеличения их прочности. Такой железобетонный пояс позволяет сохранить целостность строения при проседании и даже при сдвиге грунта. Особо важно наличие такого пояса при строительстве домов из газоблоков, не особо устойчивых к деформациям на изгиб. В таких случаях на армопояс ложится вся нагрузка, возникающая при деформации постройки.

    СК «PLAT» выполняет в комплексе строительства «под ключ» домов из газобетонных блоков все работы по расчету и укладке армирующего пояса или, как его еще называют, сейсмопояса.

    Назначение армопояса в конструкции дома

    Позволяет увеличить сопротивляемость строительной конструкции различным постоянно действующим деформирующим нагрузкам, связанным с неравномерной усадкой строения, неравномерной осадкой почвы под постройкой, с небольшими сдвигами почвы, с ветрами, осадками сезонными и суточными температурными колебаниями и пр.

    При возведении крыши часто требуется крепить брус к верхушкам стен. При этом следует помнить, что газобетон не способен выдерживать точечную нагрузку, то есть крепление болтами здесь исключено, и кроме того, вертикальная нагрузка для таких блоков, при большом количестве их достоинств, не особо желательна. Следовательно, и по этой причине нужен армированный пояс, который не только придаст жесткости всей конструкции здания, но и обеспечит равномерное распределение нагрузки на каркас.

    Итак, при строительстве прочного дома из газобетонных блоков устройство армопояса необходимая операция, причем, этот пояс должен быть замкнутым и охватывать всю длину периметра дома.

    Виды и особенности армирования с помощью железобетонных поясов

    В процессе строительства загородного дома из газоблоков используются несколько армированных поясов.

    • Первый армопояс — ростверк. Его формируют при укладке ленточного фундамента или фундамента из блоков ФБС. Бетон заливается в траншею, выкопанную под фундамент. В качестве арматуры используется стальная сетка. Ширина ростверка зависит от параметров фундамента. В отличие от других поясов, ростверк делают не только под внешние стены, но и под капитальные внутренние. Устройство ростверка обязательно, поскольку от него зависит прочность будущего дома.
    • Второй армопояс укладываются поверх фундамента. Его укладка позволяет равномерно распределить нагрузку от всего дома на фундамент. Этот пояс желательно формировать при строительстве дома, но в некоторых случаях можно обойтись без него. Однако вопрос должен решать специалист.
    • Укладку третьего пояса осуществляют поверх газоблоков, под плиты межэтажных перекрытий. Этот армопояс, стягивая стены и не позволяя им разойтись, защищает дом от появления трещин. Кроме того, он распределяет нагрузку на стены от плит перекрытия, принимает на себя и распределяет нагрузку над дверными и оконными проемами, что дает возможность использовать не усиленные балки, а простые перемычки.
    • Четвертый пояс укладывается под мауэрлат — деревянную балку, на которую опираются стропила. Для кирпичных стен допустимо крепление мауэрлата без укладки армопояса, поскольку такие стены надежно удерживают анкера, с помощью которых мауэрлат к ним крепится. При строительстве дома из легких газоблоков, пеноблоков армопояс необходим — именно он будет служить основой для крепления крышной конструкции с помощью анкерных болтов, воспримет нагрузку от нее и примет на себя усилия от действия снега и ветра.

    Строительная компания «PLAT» в комплексе работ по строительству дома «под ключ» осуществляет расчет и укладку всех необходимых армированных поясов, обеспечивающих прочность, надежность дома, его устойчивость и сопротивляемость любым природным явлениям.



    Как выглядит крыша под углом 60 градусов. Минимальный уклон кровли и кровельный материал

    В этой статье мы рассмотрим, как сделать двускатную крышу под углом своими руками. Узнаем об особенностях возведения конструкции такой кровли, познакомимся с советами строителей по этому вопросу.

    Итак, это одна из простых конструкций, которую вы можете использовать для создания крыши вашего дома. Двускатная крыша с наклоном своими руками станет завершающим этапом самостоятельного строительства дома.

    Конструкция двускатной крыши считается одной из самых надежных. Его не так сложно построить, как покатую крышу или крышу сложной формы, устойчивую к ветровым и снеговым нагрузкам.

    Конструкция двускатной крыши

    Разберем подробно устройство такой крыши:

    1. Основание двускатной крыши — мауэрлат. В случае деревянной стропильной системы, конструкцию которой мы будем рассматривать, мауэрлат — это балка, или бревно, которое кладется поверх несущей стены здания.Мауэрлат служит крайней нижней опорой стропильной системы будущей кровли. При строительстве бревенчатых домов брус верхнего венца стены дома служит мауэрлатом.
    2. Стропильная система, или стропила, — это подкосы, идущие от мауэрлата к коньку крыши. Конек — это брус, соединяющий в крайней верхней точке стропила обоих скатов крыши. Стропила в самой нижней точке не заканчиваются мауэрлатом. В большинстве случаев они имеют дополнительную длину (например, «кобылки») для обеспечения отвода дождевой воды, падающей с крыши, со стен конструкции дома.
    3. Оптимальный уклон для двускатной крыши должен быть около 30 градусов. Угол наклона более 30 градусов приведет к увеличению горизонтальных ветровых нагрузок на крышу и саму конструкцию и потребует чрезмерной прочности, чтобы предотвратить повреждение при усилении ветра. Меньший угол в 30 градусов будет способствовать скоплению снега на крыше зимой, что увеличит вертикальные нагрузки на конструкцию самой крыши, стены здания и его фундамент.При правильном наклоне конструкция крыши оптимально сбалансирована, а ее конструкция требует наименьших материальных затрат.

    При устройстве двускатной кровли значительных размеров (как правило, с длиной ската более 3 м) используются дополнительные элементы, усиливающие конструкцию кровли:

    • Лежен — брус, или бревно, соединяющее противоположные стены здания параллельно мауэрлату, но смещенное относительно него ближе к центру дома. При строительстве двускатной крыши ножка используется в качестве опоры на ней, служащей для поддержания натяжения.
    • Стойка представляет собой вертикальный стержень, опирающийся на станину и поддерживающий затяжки в точках их соединения со стропилами.
    • Затяжка — турник, соединяющий стропила противоположных скатов кровли. Затяжки необходимы для придания стропильной конструкции дополнительной прочности и усиления ската крыши от провисания при значительных вертикальных нагрузках.

    ВАЖНО! Чтобы исключить возможные диагональные деформации кровли, используйте штанги, идущие от стоек с прилегающими затяжками.Оптимальный угол наклона такой планки — 45 градусов.

    Конструкция крыши, спроектированная по этим правилам, будет надежно защищена от деформаций во всех плоскостях и послужит надежной опорой для обрешетки и рубероида … Конечно, не все конструкции подходят для такого универсального подхода.

    Кровать, например, может располагаться выше уровня мауэрлата и опираться на боковые стены здания, расположенные на уровне затяжек. В этом варианте вообще нет необходимости использовать стойки, потому что затяжки фактически лежат своей средней частью прямо на кровати.Возможны и другие варианты устройства двускатной крыши, но в принципе они все равно будут похожи друг на друга.

    Рубероид и обрешетка

    Обрешетка — основа рубероида. Обрешетка может представлять собой толстые доски, уложенные горизонтально на стропила, либо бруски. Чем шире шаг между стропилами крыши, тем больше толщина досок обшивки и наоборот.

    Паропроницаемый влагостойкий материал обычно кладут под обрешетку, так, чтобы он располагался между обрешеткой и стропилами кровли.Это необходимо сделать так, чтобы в будущем кровлю можно было утеплить изнутри любым доступным теплоизоляционным материалом, размещенным между стропилами конструкции.

    В зависимости от типа кровельного материала обрешеткой могут служить не только доски, но и листы влагостойкой фанеры или аналогичные материалы на основе древесной щепы. Они используются для установки т.н. мягкая кровля, когда под рубероидом должна располагаться твердая твердая поверхность.

    Рубероид — это то, что напрямую защищает ваш дом от атмосферных осадков.Устанавливать необходимо между обрешеткой и рубероидом. Это необходимо сделать для того, чтобы защитить обрешетку и элементы конструкции крыши от влаги, которая при определенных условиях может конденсироваться на внутренней стороне металлических листов крыши.

    Для мягкой кровли в этом, конечно же, нет необходимости. Способы крепления рубероида зависят от того, что вы используете. Металлочерепица и профнастил крепятся специальными кровельными саморезами, мягкая кровля, наклеенная на прочное основание, классическая черепица или изготовленные для нее пластиковые элементы, фиксируются специальными креплениями.

    Торцевые поверхности кровли покрыты т.н. ветровая доска, либо металлический профиль того же цвета, что и рубероид. Для надежного крепления конструктивных элементов двускатной крыши необходимо использовать уголки, перфорированные пластины, стяжные болты. Собрать крышу, конечно, можно просто на саморезах, но долго такая конструкция точно не простоит. Ответственные места диагональных конструкций скрепляют пазовым соединением.

    Строительные технологии в современном мире развиваются семимильными шагами. Особенно это актуально для частных домов. Очень важный этап строительства собственного дома — создание кровли. Казалось бы, все довольно просто, но это не так. Чтобы конструкция была прочной, требуется произвести точный расчет и понять, должна ли будущая крыша быть крутой или плоской. Как рассчитать минимальный и оптимальный уклон двускатной и шатровой крыши? Как от этого зависит прочность здания? Как рассчитывается уклон?

    Для кровли уклон — один из важнейших параметров, входящих в расчеты.

    Крыша — важнейшая составляющая любого архитектурного творения. Он защищает обитателей дома от осадков, ветра, низких и высоких температур и придает ему красивый вид. Как бы то ни было, любому владельцу важно знать оптимальный и минимальный угол его наклона. Иногда от этого зависит целостность постройки, ведь при неправильной планировке она может просто рухнуть. Рассмотрим подробнее, каким должен быть оптимальный угол наклона двускатной крыши, как на него влияет ветер, осадки, как выбрать кровельную систему, уклон, план работ.

    Влияние климатических условий


    Большинство частных домов имеют скатные крыши … Чаще всего встречаются двускатные или четырехскатные. Их наклон может быть разным. Как можно рассчитать оптимальный и минимальный угол наклона, от чего он зависит? На показатель влияет множество факторов. Основные из них — климатические условия и свойства рубероида. Итак, сначала остановимся на наиболее важных из них. Самый простой индикатор — ветер. Ветровая нагрузка прямо пропорциональна углу ската крыши.Если он слишком маленький, например 5-10 градусов, то ветер способен проникать под рубероид, так как в этом случае он располагается практически параллельно поверхности, что может повредить покрытие или полностью его оторвать. Со слишком большим углом, как и в предыдущем случае. Здесь ветер может просто сбить пол.

    Поэтому для участков с частыми сильными ветрами для двускатной и шатровой крыши наиболее оптимальный угол наклона составляет 15-20 градусов. Для более спокойных регионов в этом плане — 35-40 градусов.Наклон также влияет на герметичность дома. Если угол большой, то вода будет убегать от него, не скапливаясь на поверхности. То же касается снега и грязи. Поэтому для дождливых мест наиболее оптимальный уклон — 45 градусов, а для засушливых — 30.

    Кровельные материалы

    Угол ската двускатной или шатровой крыши определяется типом кровли.


    Рулонные материалы используются для устройства крыш с углом наклона не более 60 градусов.

    Рулонные материалы, такие как рубероид, используются даже в тех зданиях, где уклон ската крыши составляет 0 градусов. То есть все зависит от крыши. У них нет высокой защиты, а количество слоев рубероида будет зависеть от уклона кровли. При уклоне до 15 градусов в расчете требуется 4 слоя, при 40 — 3, при более 45 — 2 слоя. Оптимальный материал для двускатной конструкции с уклоном 30 градусов — асбестоцементные листы.Для плитки подойдет уклон 22-40 градусов. Если есть минимальный угол наклона около 12 градусов, то можно использовать металлические листы внахлест.

    Интересным фактом является то, что высокие значения, характерные для двускатной или четырехскатной конструкции, более подвержены тепловым потерям, чем другие. Поэтому без учета высоты постройки обойтись невозможно, иначе создавать жилые комнаты в будущем оптимальные параметры микроклимата не получится. Минимальный уклон следует выбирать для участков, подверженных сильным ветрам и ураганам.

    Система измерения наклона


    Кровельная система требует тщательного измерения. Для этого необходимо определить оптимальный или минимальный наклон фронтона или конструкции бедра. Все это входит в план работы. Здесь же измеряется сам угол или его значение в процентах. Чтобы определить степень, нужно произвести расчет или изготовить модель на бумаге. Процент рассчитывается следующим образом: берется значение высоты конька и делится на половину ширины постройки.Полученное значение умножаем на 100%. Расчет выглядит следующим образом: в процентном отношении 1 градус равен 1,7%, а 45 градусов — 45%.

    Важно отметить, что шифер, который является наиболее распространенным кровельным материалом, имеет очень большой минимальный угол наклона. В более низком месте ветер может загонять под себя влагу, и она увлажняется. Это может вызвать повышенную влажность в самом доме, что отрицательно скажется на обитателях и условиях.

    Важно помнить, что для двускатной крыши разрушительными могут быть как большие, так и маленькие.В связи с этим важен его точный расчет. Под большим углом ветер может сорвать покрытие и сделать жилище непригодным для жизни, а слишком низкий способствует проникновению ветра между швами кровли, проникновению в нее осадков и разрушению рубероида. . Часто двускатные крыши характеризуются своим выходом из строя. Это связано с постоянной нагрузкой на крышу от атмосферных осадков, в частности снега, который в зимнее время может накапливаться на ней тоннами… Уклон для отвода воды имеет большое значение, иначе он может скапливаться под крышей и ухудшать качество воздуха на чердаке, способствовать появлению грибков и бактерий.

    При строительстве дома вопрос уклона крыши и типа кровельного материала является одним из основных. Поскольку эти два вопроса тесно взаимосвязаны, давайте разберем их вместе — выбор уклона и выбор кровельного материала.

    Наклон крыши зависит от того, сколько скатов у крыши — один, два, три или четыре.

    Виды кровельных конструкций

    1. Деревянный

    Наиболее часто встречается в строительстве.

    Его состав:

    • Стропила
    • Стеллажи
    • Подтяжки
    • Мауэрлат
    • Обрешетка
    • Слойки

    Системы подвесных ферм используются там, где нет средней несущей стены.

    Достоинства данной конструкции: относительная дешевизна, прочность, экологичность.

    Недостатки: пожароопасность, возможность гниения и поражения грибком и древоточцами.

    Срок службы 25 лет.

    2. Металл-дерево.

    Дизайн комбинированный и имеет элементы как из дерева, так и из металла. Он может покрывать пролеты до 20 метров. Его верхние пояса изготовлены из дерева, нижние — из периодических профилей или арматуры. То есть металлические элементы здесь работают на растяжение, деревянные — на сжатие.

    Применяются редко из-за дороговизны — в основном такую ​​крышу делают для бассейнов и промышленных предприятий.

    Срок службы 45 лет.

    3. Железобетон.

    Срок службы 50 лет.

    Типы крыш


    1. Односкатный имеет единую плоскость крыши от стены до стены. Эти крыши обычно строят с уклоном на юг, чтобы избавить крышу от снега. Часто используется для сараев и гаражей.
    2. Двускатная крыша … Это самый популярный вид кровли, он используется в 90% всех крыш. Отличается простотой, прочностью и удобством обслуживания.
    3. Двускатная крыша. (бедро) имеют, как следует из названия, четыре ската. Их используют, когда чердак использовать не планируется.
    4. Четырехскатная шатровая крыша. имеет четыре ската, вершины которых сходятся в одной точке. Такие крыши строят на квадратных постройках или в постройках многоугольной формы.
    5. Крыши многоскатные. имеют крутые склоны в виде четырехугольника, соединенного одной вершиной.

    6. Крыши крыши предусмотрено жилое помещение — мансарда с окном.

    Есть еще десятки других типов крышек — бочкообразные, конические, ромбовидные, складчатые, крестообразные, плоские и др.

    На что влияет угол наклона аппарели

    • Запись на дому
    • Кровельный материал
    • Климатические условия

    Если у крыши более двух скатов, важно, для чего используется чердак. Если не жилой, то отпадает необходимость строить высокую крышу. Если жилая площадь устраивается с чердака, придется построить хорошую крышу с серьезным наклоном.Для этого нужно выбрать тип и конструкцию кровли и соответствующий рубероид.

    В регионах с сильной ветровой нагрузкой, например, в прибрежных и степных районах, кровлю лучше строить с меньшей ветровой нагрузкой. Там, где солнце светит достаточно сильно, в южных широтах, где мало осадков, крыша также не строится большой.

    Но в регионах с сильными осадками угол кровли нужно делать значительным — до 60 градусов.


    Металлическая крыша

    Металлочерепица имеет большой вес, поэтому кровлю лучше делать с минимальным углом наклона.Особенно в регионах, где дуют сильные ветры. Для крыш из металлочерепицы минимальный угол наклона должен составлять 22 градуса — такой угол наклона кровли предотвращает скопление влаги на стыках.


    Минимальный угол должен составлять не менее 14 градусов. Если используется мягкая черепица, то минимальный угол составляет 11 градусов, но при возведении кровли нужна дополнительная сплошная обрешетка.

    Профнастил

    Самый популярный материал — профнастил.Он легкий, простой и быстрый в сборке и установке. Минимальный уклон крыши — 12 градусов.

    Рулонная крыша

    Это может быть:

    • Рубероид
    • Полимерное покрытие
    • Ондулин

    В любом случае необходимо учитывать зависимость прочности кровли от постоянных (вес собственной конструкции) и временных нагрузок (снег, ветер и т. Д.) Типа обрешетки и шага кровли. конструкция будет зависеть от уклона кровли.Чем меньше уклон, тем короче нужно делать шаг обрешетки. Минимальный шаг обрешетки — 35 см.

    Отметим также, что чем круче угол наклона крыши, тем больше кровельных материалов нужно покупать. Если угол наклона больше 10 градусов, необходимо использовать битумную гидроизоляцию. Для рулонного материала используйте дополнительное покрытие (дополнительная покраска).

    Расчет угла наклона кровли


    Формула расчета угла крыши: Sin A = a / b, где:

    половина ширины крыши на уровне короба дома — например 3 метра

    b — высота крыши на уровне конька — обычно 180 см

    Подставляем примерные значения: Sin A = a / b = 300/180 = 1.67. Далее по таблице Брадиса или онлайн-калькулятору переводим синус в градусы — получается 58 градусов. Это будет угол наклона крыши.

    Крыша дома должна стать надежной защитой дома от неблагоприятного воздействия внешней среды, отличаться прочностью, устойчивостью и огнестойкостью. Однако не меньшее беспокойство разработчиков вызывает его экономия. Поэтому «Как построить двускатную крышу» — вопрос не праздный, учитывая, что этот вид строительства намного выгоднее и практичнее других с более сложной конфигурацией.

    Застройщики часто сталкиваются с вопросом, как сделать крышу дома надежной и жить под ней максимально комфортно. Одна из самых популярных конструкций — двускатная крыша.

    Конструкция двускатной крыши состоит из трех отдельных элементов:

    • Стропильная система, служащая опорным каркасом для всей конструкции.
    • Изоляционный слой, обеспечивающий долгий срок службы кровельной системы.
    • Кровельный материал, выполняющий две основные функции: защитную и декоративную.

    Надежность конструкции дома практически зависит от качественного исполнения каждого из этих элементов.

    на фото двускатная крыша

    Рама: основные параметры и характеристики

    Перед тем, как делать крышу, нужно четко понимать, что такое каркас, отдельные элементы и особенности монтажа. Основными элементами рамы являются:

    • крыша,
    • токарная обработка и контр-токарная обработка,
    • стропила,
    • гребень,
    • стойки,
    • мауэрлат.
    • диагональные и косые стяжки.

    Стропильная система делится на два типа:

    • подвесной — две внешние стены служат опорой для стропил;
    • слоистая — имеет от трех точек опоры на внешней и внутренней стенках.

    Типы стропил можно комбинировать: использовать слоистые для частей дома с промежуточными опорами и подвешивать там, где их нет.

    В частном строительстве используются в основном деревянные стропила и обрешетка из бруса и досок определенного сечения.Древесина более доступна и дешевле.

    Выбор угла наклона



    Традиционно двускатная крыша имеет угол наклона от 11 до 45 °. Для более точных данных используйте следующие параметры:

    • рубероид,
    • ветровые нагрузки в районе строительства дома,
    • снеговых нагрузок в этом же районе.

    Эти факторы учитываются вместе, поскольку они взаимосвязаны.Например, большой угол наклона крыши в районе с сильным ветром:

    • требует усиления стропила,
    • площадь кровли больше и соответственно потребуется больше материала.

    Все это в итоге приводит к значительным дополнительным расходам и, возможно, даже сказывается на прочности и надежности рамы. При расчете оптимального угла наклона используются специальные карты снежных и ветровых зон.

    При расчете угла наклона двускатной крыши не следует забывать о теплоизоляционных характеристиках снежного покрова.Не стоит пренебрегать естественной теплоизоляцией, которая поможет удерживать тепло при низких температурах, а слишком большой угол наклона позволяет быстро избавиться от снега с поверхности крыши.

    Высота


    Таким образом, уклон нужен, чтобы на нем не застаивались атмосферные осадки и соответственно не давили на крышу. Зная его значение, можно точно рассчитать, на какую высоту следует поднять конек крыши.

    Если двускатная крыша имеет уклон 45 °, то высота конька равна половине ширины дома. Для других углов расчет этого показателя сводится к умножению половины ширины дома на соответствующий коэффициент.


    Например, если ширина дома 8 м, а крыша имеет уклон 40 °, расчет ведется так: 4 х 0,839 = 3,356, где 4 м — половина ширины дома. 0,839 — коэффициент подъемной силы, соответствующий 40 °.

    Как рассчитать площадь: основной расход рубероида

    При расчете площади любой кровли:

    Для, уклоны которых параллелограммы, площадь равна:

    S total = 2ab = 2a + 2b, где a и b соответственно высота и ширина параллелограмма.

    После завершения расчетов желательно прибавить к полученной площади десять процентов — это покроет возможные ошибки.

    Как правильно сделать двускатную крышу и избежать ошибок

    Строительство можно разделить на следующие этапы:

    • строительство стропильной системы;
    • создание изоляционного ковра, состоящего из слоев гидро-, паро- и теплоизоляции, а при необходимости и звукоизоляции;
    • Укладка кровли.

    Строительство начинают с закупки всего необходимого материала, количество которого было рассчитано на основании сделанного ранее чертежа.

    • Установка мауэрлата. Бруски мауэрлата можно прикрепить к стене дома одним из следующих способов.
    • Заливка бронепояса со шпильками — на стены дома заливается слой бетона, в который сразу с шагом в полтора метра заделываются резьбовые шпильки (шпильки).Шпилька должна выступать на 3 см из бетона, чтобы ее можно было вкрутить гайкой при окончательном креплении. Высота армопояса около 20-30 см.
    • Установка шпилек в последние ряды кладки — их устанавливают в 3-4 верхнем ряду. При кладке стены шпильки легко входят в межкирпичный раствор. В этом случае необходимо произвести расчет так, чтобы с учетом высоты мауэрлата при закладке шпилек оставался небольшой выступ для гайки.
    • Перед установкой мауэрлата на шпильки укладывают один или два слоя гидроизоляции (рубероида).
    • Установка стропил и крепление к мауэрлату. Чтобы все стропила были одинаковыми, рекомендуется сделать для них единый опорный шаблон, по которому будут углы и доски ферм. К мауэрлату используют застежки и внутренний вырез в стропильной ноге.

    Если верхний стык стропильного треугольника выполняется без конька, лучше делать это встык, фиксируя по бокам крепежом и болтами.


    Для пролетов более 4,5 м требуются вспомогательные крепления для стропил и конькового бруса. В этом случае под конек устанавливаются подпорки. Правда, они несколько усложняют конструкцию фермы и увеличивают ее вес, но при этом повышают жесткость конструкции. Стойки крепятся к коньковой балке с помощью специальных креплений, а со стропилами — скобами.

    • Монтаж обрешетки и кровельного пирога.После окончания монтажа стропил укладывается обрешетка — в зависимости от будущего рубероида, разреженный или сплошной. Кладка ведется с небольшим, около 300 мм, выходом над фронтоном — под карниз.
    • Между установленными стропилами укладывают утеплитель, пароизоляцию и слой гидроизоляции. на утеплителе с внутренней стороны стропила, а по гидроизоляции с внешней стороны после обрешетки. Строительство двускатной крыши завершается укладкой рубероида.

    Профессиональные строители прекрасно понимают, что угол наклона двускатной крыши должен быть максимально подходящим для условий эксплуатации. Не думайте, что это чисто эстетическая проблема. Уклон двускатной крыши зависит от множества других факторов.

    Этот показатель измеряется в градусах от горизонтальной линии. Считается, что он может варьироваться от 5 до 60 градусов. Разброс довольно большой, так как пять градусов создают почти плоскую крышу, а крыша с уклоном в 60 градусов может быть слишком крутой.На невысоком здании крыша с большим уклоном может выглядеть совершенно непропорционально.

    Среди профессиональных кровельщиков есть велосипед на эту тему, что вполне может оказаться правдой. Говорят, что некоторые клиенты выбирают наклон склона «на глаз». Рабочие, вооруженные длинными досками, поднимаются на крышу и устанавливают ее как стропила, а будущий домовладелец оценивает результат визуально, давая команды «выше», «ниже» и т. Д.

    Конечно, настоящие специалисты поступают иначе. . Они прекрасно знают, что при выборе уклона двускатной крыши необходимо учитывать:

    • прогнозируемую снеговую нагрузку;
    • количество осадков;
    • возможные ветровые нагрузки;
    • вид рубероида;
    • толщина кровельного пирога и т. Д.

    Стропильная система полушатровой кровли — Полувальмовая кровля

    Стропильная система полускатной крыши: достоинства и недостатки

    Этот вариант известен как «голландская крыша» из-за его очень широкого распространения в Нидерландах. Его главная отличительная черта — наличие укороченного шатрового и трапециевидного фронтона. Из-за этого эта крыша становится чем-то средним между двухскатным и четырехскатным вариантом. Благодаря такому слиянию она приобретает преимущества сразу двух видов кровли, что делает ее намного более привлекательной по сравнению с другими разновидностями.

    Конструктивные особенности стропильной системы полускатной крыши: плюсы и минусы

    Стропильная система полушатровой кровли включает два наиболее часто возводимых типа кровли. Данная модификация позволила расширить список преимуществ такими функциями:

    1. Чердак.

    Благодаря своей конструкции такая разновидность позволяет использовать это помещение не только как подсобное помещение. После проведения гидро- и теплоизоляционных работ его можно использовать как полноценный пол с жилыми комнатами.

    1. Противодействие ураганным порывам ветра.

    Исключение в конструкции схождения плоскостей под острым углом придает ей более обтекаемую форму. Поэтому он намного лучше выдерживает более сильные порывы ветра, потоки воздуха плавно «огибают» его, проходя по платформам, а не «врезаются» прямо в них.

    1. Кастомизация дизайна под индивидуальные требования.

    В общем, это свойство есть у всех типов кровли, и этот вариант не исключение.В зависимости от погодных условий в месте расположения постройки она будет возведена либо под более крутым углом с укороченным длинным свесом (для снежных зим), либо под более пологим углом и с удлиненным длинным свесом (для мягкой зимы).

    1. Сложность монтажных работ.

    Данная конструкция не относится к группе наиболее сложно построенных вариантов. Хотя имеет свои конструктивные особенности, немного усложняющие монтажную задачу. А расход материалов в этом случае средний.

    Рассматриваемая стропильная система полушатровой крыши не имеет отличительных недостатков в своей конструкции. К имеющимся у нее незначительным недостаткам можно отнести любую кровлю. Следовательно, они не могут повлиять на окончательный выбор того или иного варианта.

    Процесс сборки каркаса этого типа крыши

    Несмотря на то, что стропильная система полушатровой кровли состоит из двух частей, относящихся к разным типам крыш, установка ее каркаса не так уж и сложна.Этот процесс выглядит следующим образом:

    1. По боковым стенам здания и по верхней горизонтальной линии фронтона проложен сейсмический пояс. В нем (перед укладкой мауэрлата) укладывается двухслойная гидроизоляция. Чаще всего в этом случае берется обычный рубероид.
    2. При заполнении сейсмопояса в него устанавливаются шпильки, на которых будут фиксироваться основные горизонтальные балки. Обратите внимание, что они не должны располагаться в тех местах, на которые в последующее время будут опираться стропила.В противном случае прочность конструкции будет ослаблена.
    3. Далее надеваем выступающие металлические прутья мауэрлата. Отдельные сегменты соединяются друг с другом методом шип-паз.
    4. Посередине здания следует разместить несущую стену или другую опору. На них лежит. На него устанавливаются горизонтальные опоры для установки коньковой балки. Расстояние между фронтоном и сторонами коньковой балки выбирается на ее усмотрение, но чаще всего оно равно половине длины верхней горизонтальной линии фронтона.
    5. После фиксации конькового прогона приступают к установке боковых наклонных брусьев. Их верхние края упираются в прогон, а нижние — в горизонтальную опорную балку. Стык корректируется на месте, либо выполняется по выбору шаблона. Длину элементов всегда берут с запасом, чтобы не было проблем из-за ее недостачи (проще просто отрезать лишнее).
    6. Верхние края наклонных планок срезаны под углом и опираются на прогон, закрепленные гвоздями.По нижним краям вырезаются пазы, после чего окончательно фиксируются с помощью металлических уголков.
    7. После установки боковых элементов монтируются угловые элементы. Их нижний край находится на одном уровне с краем мауэрлата. Затем диагональную балку дополнительно расширяют для установки свеса.
    8. Наклонные части полувагона начинают устанавливать с центра площадки. Центральная часть упирается в точку схождения угловых наклонных элементов.Все остальные детали будут упираться в плоскость угловых стропил своими верхними краями и располагаться на равном расстоянии друг от друга.
    9. Практически завершающим этапом устройства каркаса станет установка карнизной кобылки на наклонных сторонах фронтона. Затем они соединяются между собой ветровыми досками.

    Последний завершающий этап возведения кровли включает в себя работы, связанные с устройством обрешетки, а также ее обшивкой кровельными материалами.Помните, что выбор материала зависит от угла наклона пандусов. Рулонные и мягкие материалы монтируются на более плоских плоскостях, а твердые и тяжелые (например, металлочерепица) — на более крутых склонах.

    Особенности конструкции и установки — советы по ремонту

    В современном строительстве практикуется установка нескольких видов крыш, разных по внешнему виду и конструкции. Один из самых популярных и эстетичных — голландский. Стропильная система полувальмовой крыши может быть как двухскатной, так и четырехскатной.Подробно рассмотрим все особенности такой конструкции и способы самостоятельной сборки полушатровой кровли.

    Крыша полускатная для жилого дома

    У всех скатных крыш есть одна общая черта — наличие мансарды, которую при правильной отделке можно использовать как жилую. Такая конструкция позволяет значительно расширить жилую площадь без пристройки. Полувальмовая крыша также имеет прекрасные технические характеристики: выдерживает мощные ветровые нагрузки и обеспечивает надежную защиту фасадов дома от атмосферных осадков.

    В зависимости от конструктивных особенностей полавальтовые крыши делятся на два основных типа:

    • полускатная двускатная крыша;
    • полускатная четырехскатная крыша.

    Фото домов с полушатровой крышей в большом количестве представлены как на специализированных сайтах, так и на строительных форумах.

    Достоинства и недостатки полаватровой кровли: фото красивых домов

    Чем полувальмовая крыша отличается от шатровой? У шатровой крыши два больших ската имеют форму трапеции, а более мелкие скаты имеют форму треугольников.В полушатровой крыше все устроено немного иначе, а линия ската приобретает ломаную форму.

    Конструкция такой скатной крыши во многом зависит от формы самого дома, наличия или отсутствия жилища на чердаке, типа рубероида, которым будет покрыта поверхность, и даже климатических особенностей региона.

    Более того, именно климат играет решающую роль в создании конструкции, ведь в регионах со снежными зимами осадки будут особенно скапливаться на поверхности пандуса, образуя своеобразную «снежную шапку».Поэтому для такой площади более актуальны крыши с крутым уклоном и минимальными свесами. Если снежные заносы — неактуальная проблема, то минимальный угол наклона вполне приемлем.

    Среди преимуществ полавальтовой крыши:

    • наличие дополнительных помещений, которые можно использовать как жилые или чердачные;
    • эстетичный внешний вид, с возможностью необычного дизайна дома за счет создания оригинальной формы конструкции;
    • надежная защита дома от воздействия погодных условий: снега, дождя, сильного ветра.

    Полезный совет!

    Для увеличения полезной площади мансарды можно использовать конструкцию с разными углами наклона.

    Из недостатков крохи полубедра стоит отметить:

    • Наличие определенных трудностей в процессе строительства: большое количество нервюр, подкосов и упоров делает возведение стропильной системы длительным и трудоемким процессом;

    Жилой дом, крыша которого покрыта керамической черепицей

    • в процессе строительства такой довольно сложной конструкции расходуется не только большее количество сил, но и материалов;
    • процесс укладки кровли также приобретает определенные сложности.

    Но, несмотря на недостатки, дома с полушатровой крышей выглядят уникально. Все трудности и затраты окупаются, чтобы придать крыше оригинальный и запоминающийся вид. Если вас не пугает непростой монтаж стропильной системы, можно смело приступать к работе. Среди фото частных домов довольно часто встречаются полаватровые крыши, поэтому выбрать понравившийся вариант будет несложно.

    Мансардная крыша полускатная

    Мансардная крыша — это конструкция, имеющая две вершины в форме вырезанных треугольников.Если дом имеет квадратную форму, то крыша будет пирамидальной. Этот вид кровли отличается повышенной прочностью. В прямоугольных домах мансардная крыша имеет две треугольные стороны и две трапециевидной формы. Откосы расположены на одном уклоне, что позволяет монтировать их симметрично осевым балкам.

    Для этого типа кровли характерны следующие достоинства и недостатки:

    • повышенной прочности позволяет использовать данную конструкцию в регионах с экстремальными климатическими условиями, например, на берегу моря или в местах, для которых характерны сильные ветры;
    • эстетичный внешний вид позволяет такой крыше уместно смотреться на фоне абсолютно любого ландшафта;
    • Низкий профиль
    • обеспечивает повышенную устойчивость к вибрации;
    • из-за формы конструкции могут возникнуть определенные трудности с очисткой и ремонтом поверхности;
    • мансардный этаж полушатровой кровли можно использовать для обустройства жилых комнат;
    • Необходимо рассмотреть возможность дополнительной принудительной вентиляции
    • , что влечет за собой расходы.
    Как устроена стропильная система полавальтовой крыши: схема и примеры фото

    Как и любая другая кровельная конструкция, полушатровая крыша состоит из множества слоев, которые уложены друг за другом. Среди этих конструктивных элементов можно выделить:

    • стропильная система, которая служит основанием для удержания всех элементов;
    • Мауэрлат — балка опорная нижняя для стропил;
    • материалов, обеспечивающих тепло-, гидро- и пароизоляцию кровли;
    • кровельное покрытие, обеспечивающее механическую защиту.

    Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, придавая крыше дополнительную жесткость и прочность. Это особенно важно при создании мансардной полуаватной кровли.

    Схема полавальтовой кровли и стропильной системы

    Монтаж полушатровой кровли следует начинать с укладки мауэрлата на несущие стены дома.Для кирпичных построек устанавливается армированный пояс, обеспечивающий дополнительную прочность и равномерно распределяющий нагрузку. На этапе бетонирования в него вставляются вертикальные стойки из оцинкованного металла. Мауэрлат крепится к арматуре путем монтажа.

    Длина шпилек должна быть достаточной для обеспечения уступа в 2–3 см от балки. Шаг крепления должен составлять 120 см. Минимальный диаметр арматуры, используемой для крепления стержней, составляет 10 мм.

    Полезный совет! Располагайте шпильки таким образом, чтобы они находились между стропилами и в дальнейшем не усложняли рабочий процесс.

    Монтаж стропильной системы на несущие стены дома

    Для защиты армированного пояса его покрывают как минимум двумя слоями рубероида и только после этого надевают балку на шпильки. Как это сделать, вы можете увидеть на чертежах. Полуаватная крыша за счет этого этапа более прочная.

    Выбор и установка мауэрлата — один из важнейших этапов подготовительных работ. Сечение балки, используемой для этой цели, должно составлять 150 × 150 мм или, в крайнем случае, 100 × 150 мм.В земле просверливаются все необходимые отверстия, после чего древесина обрабатывается специализированными антисептическими средствами для защиты от влаги и развития грибка.

    Стропильная система полускатной крыши: основы установки

    Устройство полавальтовой кровли включает установку конька, стропил (как наклонных, так и диагональных) и крепежа, например, металлических скоб и специальных обрезков.

    В идеале диагональные стропила должны быть продолжением конька, который наверху разделяется на две части и спускается к углам дома.К диагональным стропилам крепятся также выносные опоры, благодаря чему эти элементы принимают на себя всю основную нагрузку и вес конструкции. Именно поэтому для их изготовления используются двойные доски 50 × 150 мм, что обеспечивает усиленное основание.

    За счет этого увеличивается несущая способность наклонных стропил, что позволяет использовать длинные цельные балки для очень больших крыш. Кроме того, одни и те же доски можно использовать для диагональных и обычных стропил, что дает возможность облегчить рабочий процесс.

    Полезный совет! Оставшееся под коньком пространство лучше не заливать монтажной пеной. Так не будет нарушена циркуляция воздуха, а вероятность загнивания деревянной части конька значительно снизится.

    Когда этап монтажа стропил окончен, и все элементы надежно скреплены мауэрлатом и коньковой балкой, самое время приступить к установке обычных стропил. Верхней частью они будут упираться в гребень, а нижней в мауэрлат.Перед тем, как начать, обязательно ознакомьтесь с доступными по цене проектами домов с полушатровой крышей.

    Полезный совет! Расстояние между стропилами следует учитывать с учетом ширины утеплителя, который вы будете использовать.

    Для устойчивости конструкции делают пропилы на обоих концах стропил. Это позволяет закрепить элементы. В качестве дополнительного крепления используются металлические кронштейны и угловые накладки. Если крыша дома очень длинная, то обязательно нужно создать дополнительные упоры в виде подкосов.Для поддержки диагональных стропил используются фермы фермы.

    Если плита перекрытия сделана из железобетона, то все стойки и стойки можно опирать прямо на нее. В противном случае на балки необходимо установить дополнительные подтяжки, иначе конструкция полушатровой крыши окажется ненадежной.

    Полезный совет! Перед установкой все деревянные элементы кровли необходимо обработать не только антисептиком, защищающим древесину от влаги, но и противопожарной жидкостью.

    Как сделать полускатную крышу своими руками: расчет количества стропил и шага между ними

    Чтобы стропильная система получилась надежной и полноценно функционировала годами, перед началом работ необходимо провести расчеты, которые станут основанием для монтажа. В качестве примера можно использовать фото односкатной двускатной крыши при ширине дома 9 метров.

    Шагом называется расстояние между двумя стропильными ногами, и обычно для жилых загородных домов эта цифра колеблется от 0.6–1 мес. Это зависит от многих факторов, поэтому расчеты необходимо производить индивидуально, исходя из собственных показателей. Для расчета необходимого количества стропил используйте следующий алгоритм:

    1. Измерьте длину ската крыши и разделите на необходимый коэффициент шага между элементами.
    2. Затем прибавьте к результату единицу, округлите полученное число до большего значения. Это будет то количество стропильных ног, которое необходимо для отделки одного ската крыши заданной длины.
    3. Если всю длину ската поделить на полученное целое число, то в результате вы получите расстояние, которое нужно выдержать между осями стропил (это шаг стропил).

    Полезно знать, что хотя в идеале ось должна проходить через центр стропил, на практике допускаются погрешности в зависимости от изменения угла наклона поверхности будущей кровли. Это хорошо видно на фото односкатной двускатной крыши.

    Перед тем, как начать, нужно рассчитать точное количество используемых балок исходя из проекта

    .

    В качестве примера рассмотрим такой расчет: длина ската крыши 16 м. В этом случае шаг между стропилами составит 0,6 м. Исходя из приведенного выше алгоритма, 16 ÷ 0,6 + 1 = 27,66 = 28. Это означает, что для уклона длиной 16 метров нам понадобится 28 стропил.

    Полезный совет! Ширина ступени стропил напрямую зависит от угла наклона кровли. Так, чем больше крутизна крыши, тем больший шаг стропил необходимо выдерживать.Это связано с тем, что на крутых крышах распределение нагрузки неравномерное, и в большей степени приходится на несущие стены.

    Как вариант можно использовать специальные онлайн-калькуляторы для расчетов, хотя гораздо лучше, если у вас есть план или чертеж полаватровой крыши своими руками, ведь имея наглядный пример проводить расчеты намного проще и работа.

    Монтаж полушатровой кровли: завершающие этапы строительства

    Когда все деревянные элементы уложены и закреплены, остается только позаботиться о тепле, паре и гидроизоляции крыши.Для этого изготавливается обрешетка, а выбранный материал раскатывается сверху.

    Трудно сказать, каким материалам лучше всего отдать предпочтение, но алюминиевая фольга определенно будет хорошо выполнять свою функцию с точки зрения пароизоляции. С помощью строительного степлера фольга крепится к стропилам так, чтобы глянцевая сторона была обращена внутрь, то есть на чердак.

    В качестве утеплителя чаще всего используется синтетический хлопок (минеральный или каменный), который продается в рулонах или матах. Утеплитель раскладывается в промежутках между стропилами и покрывается слоем гидроизоляции.Раньше для этого использовался рубероид, но сегодня он уступил место диффузионной мембране.

    Если пространство под коньком крыши не было закрыто, то естественная вентиляция не даст развиваться грибкам и плесени внутри «пирога».

    Конечно, в вопросах монтажа двускатная полускатная крыша значительно превосходит двускатную крышу за счет более простой конструкции и меньших затрат на установку. Но если говорить об окончательном результате, то ничто не может сравниться со сложной красотой двускатной крыши.Фото полувальмовой четырехскатной крыши хорошо демонстрируют красоту этого решения.

    И при этом второй вариант дает гораздо больше места для оборудования мансарды, которое можно укомплектовать инструкциями, фото и видео стропильной системы полаватной крыши, предоставленными в Интернете.

    Выбор кровельного материала для полушатровой кровли

    Большое значение при создании красивой и надежной кровли имеет выбор кровельного материала. Давайте посмотрим на некоторые из самых популярных решений и на то, как они соответствуют требованиям.

    В процессе монтажа и эксплуатации кровля сталкивается с рядом внешних факторов, которые по-разному влияют на нее. Среди них: осадки, сильный ветер, «снежные шапки», воздействие ультрафиолета и значительные температуры. При выборе подходящего материала следует руководствоваться этими данными.

    Асбестоцементные листы, или шифер, — недорогой и достаточно прочный рубероид. Он имеет ряд преимуществ, таких как пожаробезопасность, высокая устойчивость к перепадам температур, устойчивость к коррозии и развитию плесени и грибка.Сланец никогда не сгниет и не потеряет свой внешний вид на солнце. Для придания более эстетичного вида и улучшения технических характеристик асбестоцементные листы можно красить.

    Сланец — достаточно стойкий кровельный материал.

    Для полушатровой кровли этот материал не подходит по двум причинам:

    • такое недорогое покрытие не будет выигрышно смотреться на столь сложной конструкции;
    • Сланец — довольно хрупкий материал, и его точная резка потребует много времени и усилий.

    Металл тоже вполне доступный материал, но гораздо более привлекательный. Длительный срок службы (до 30 лет с учетом службы) и отличные технические характеристики сделали это покрытие лидером в своей ценовой категории. Материал совершенно не боится перепадов температур и механических нагрузок. Широкая цветовая гамма, представленная на рынке, позволяет подобрать оттенок на любой вкус.

    Главный плюс металлочерепицы — небольшой вес и, соответственно, небольшая нагрузка на стропильную систему полушатровой кровли.

    Металл — лучший вариант по соотношению цены и качества

    Из недостатков этого материала можно выделить целостность листов, отделка которых для полавальтовой кровли требует определенной сноровки и сноровки. И, конечно же, очень низкий показатель звукоизоляции. В конце концов, все мы знаем звук падения капель дождя на металлическое покрытие.

    Композитная черепица — один из подвидов металла, который широко встречается в продаже. Такое покрытие дороже, но имеет лучшие технические характеристики.Из недостатков отмечается только большой вес материала.

    Гибкая кровля идеальна для полушатровой кровли. Битумная черепица продается в рулонах и легко разрезается на кусочки нужного размера. Это позволяет легко проектировать участки с высокой архитектурной сложностью. Среди технических характеристик можно выделить:

    • легкий материал;
    • огнестойкость и водонепроницаемость;
    • огромный выбор цветовых и стилистических решений;
    • устойчивость к плесени и гниению.

    Керамическая плитка, пожалуй, самый старый из предлагаемых материалов. Кровля выложена из отдельных элементов, которые обгорели при очень высокой температуре. Это экологически чистый материал, устойчивый как к высоким, так и к низким температурам. Несомненно, у этого материала самый большой срок службы — до 150 лет.

    Такое покрытие прекрасно подойдет для полушатровой кровли при условии высокой прочности и надежности стропильной системы, так как керамическая черепица имеет очень значительный вес.

    Еще одна особенность этого материала — хрупкость отдельных элементов. Однако это компенсируется простотой ремонта и возможностью замены каждой детали в отдельности.

    Самый прочный вариант кровли — керамическая черепица

    .

    Деревянный пол или черепица. Экологичный и очень красивый вариант. Составляющие элементы — это небольшие доски из любых пород дерева — дуба, бука, осины и всех видов хвойных пород.

    Профнастил. Своей популярностью данный материал обязан хорошим характеристикам в сочетании с доступной ценой.Главное достоинство такой кровли — экономичность, но есть и другие достоинства:

    • легкий вес;
    • простота транспортировки и укладки;
    • долгий срок службы;
    • устойчивость к коррозионным повреждениям;
    • большой выбор оттенков.

    Профнастил оцинкованный имеет доступную цену и хорошие прочностные характеристики

    Однако, как и металл, этот материал довольно шумный во время дождя и града. Он также может быть подвержен коррозии при наличии механических повреждений, вызванных неправильной транспортировкой и установкой.К тому же укладка профнастила на полускатную крышу, как и других листовых материалов, осложняется необходимостью вырезания отдельных элементов.

    Как видим, создание полаватровой кровли своими руками хоть и не простая, но вполне выполнимая задача. Продумав все этапы и постепенно соблюдая алгоритм, вы сможете придать своему дому оригинальный вид, сделав его еще уютнее и красивее.

    Стропильная система и покрытие

    Полуаватная кровля, стропильная система которой сложна, относится к категории шатровых конструкций.В нем бедра не выставлены на полную высоту ската. Сегодня часто используется этот вариант кровли, так как он имеет красивый внешний вид и интересную форму.

    Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

    Такая крыша оригинальна за счет использования дополнительных деталей (вышек и других элементов).

    В большинстве случаев такую ​​крышу устанавливают на дома с небольшой площадью, так как пространство под ней часто используют как чердак.Под этой крышей можно легко устроить дополнительную комнату, а в некоторых случаях и несколько. Полувальмовая крыша — отличная защита от сильного ветра и лишней влаги.

    Недостатком конструкции такого типа является высокая стоимость и сложность расчета материалов. Кровля имеет большую поверхность, поэтому будут немалые трудозатраты.

    Как рассчитать аналогичную крышу?

    Формула для расчета необходимого количества материала для стропильной системы полушатровой кровли.

    Определить площадь крыши очень просто. Для этого разделите крышу на несколько фигур.

    При расчете голландского дизайна необходимо разбить откосы на прямоугольники и трапеции. Площадь первой фигуры можно вычислить, умножив ее стороны. Для определения площади второй фигуры нужно сумму оснований умножить на высоту и разделить произведение на 2. Далее нужно сложить полученные значения и умножить их на 2. В результате можно получить площадь склонов.

    Затем вычисляется площадь треугольников. Для этого длину основания фигуры умножьте на высоту и разделите на 2. В конце следует прибавить площадь откосов, чтобы получить общую площадь конструкции.

    Для расчета датской крыши нужно скат разделить на прямоугольник и несколько треугольников. Площадь первой фигуры следует рассчитать указанным выше методом. Площадь треугольника равна произведению его катетов, которое нужно будет разделить на 2.Далее необходимо сложить значения площади первой фигуры и нескольких треугольников. В результате удастся получить площадь пандуса. Полученное значение нужно умножить на 2.

    Далее необходимо рассчитать площадь вальмовых спусков. Полученное значение необходимо умножить на 2. Если сложить эти значения, можно получить площадь крыши.

    Вернуться к содержанию

    Существующие типы стропильных систем полускатной кровли

    Схема полушатровой крыши представлена ​​на рис.1. Этот продукт имеет сложное устройство. Трапеции в этом случае будут заменены многоугольниками.

    По типу шатровой кровли делятся на:

    1. Голландский. В нижней части шатровая отделка, а к свесу карниза фронтон в виде трапеции.
    2. датский. Выполняются в обратном порядке. От карниза отходит шатр трапециевидной формы, над которым расположены небольшие треугольные фронтоны.

    Голландское кровельное строительство

    Под потолком мансарды находится чердак, вентиляция в котором будет обеспечиваться через окна.Эти элементы нужно вмонтировать в фронтоны.

    Чтобы построить эту крышу, вам нужно подготовить много материалов. При возведении полувальмовой четырехскатной крыши будут использоваться различные элементы, основными из которых являются: стропила разного типа, упоры, подкосы и фермы.

    Монтаж — дело непростое, поэтому первым делом следует спроектировать крышу и произвести расчеты. Стропильная система полушатровой крыши должна быть сконструирована следующим образом:

    Рисунок 1.Схема поливальтовой крыши.

    1. Перед укладкой мауэрлата потребуется сделать пояс из железобетона по периметру частного дома с установкой крепежа под брус. В качестве застежек можно использовать шпильки, которые ставятся с шагом 10-12 см. Для упрощения монтажа рекомендуется вставлять шпильки в местах, не совпадающих с креплением стропильных ног к бруску.
    2. Далее необходимо уложить слой изоляционного материала и смонтировать мауэрлат.Это планка, которая нужна для привязки стен к крыше здания. Он распределит нагрузку со стропил на верх частного дома. Мауэрлат крепится гайками, которые накручиваются на шпильки. В этом варианте укладывать мауэрлат следует на боковых откосах. На вальмовых спусках монтируется на верхней части фронтонов и фиксируется анкерами. Элемент можно изготовить из бруса 150 × 50 мм.
    3. Следующим шагом будет установка коньковой рейки. Это важная часть стропильной системы.Это турник, который устанавливается в верхней части кровли. Его следует разместить между откосами. Элемент нужен для крепления стропил.
    4. В голландской кровле стропильная система предусматривает устройство вальмовых откосов с использованием различных стропильных ног, длина которых может варьироваться в соответствии с конструкцией. Наклонные стропила монтируют от углов здания до конца конькового прогона. У них будет максимальная нагрузка.
    5. Носовые элементы одной частью крепятся на фронтонах мауэрлата, помещаемых под бедро, а другой закрепляются на конце коньковой планки.
    6. К основному мауэрлату и коньку крепят обычные стропила боковых откосов.
    7. Стропила крепятся наклонными опорами.

    Наиболее подходящая порода деревьев для стропильной системы полушатровой кровли — сосна.

    Если было принято решение построить полускатную крышу своими силами, то вам следует нести ответственность за выбор материала для изготовления деталей стропильной системы. Рекомендуется использовать рейки сечением 150 × 50 мм. Наиболее подходящая порода дерева — сосна.Если приходится выбирать из твердых пород дерева, то следует отдать предпочтение лиственнице. Материал должен быть сухим, чтобы предотвратить деформацию устройства при дальнейшем использовании. Дополнительно потребуется произвести обработку дерева составом против микробов.

    При наличии больших пролетов необходимо будет усилить систему с помощью упоров. Стропильные ноги в большинстве случаев укрепляют с помощью ферм.

    Раскосы и упоры — это дополнительные стержни, поддерживающие элементы основной конструкции.Шпренгель — это балка или приспособление, укрепляющее основное здание. Все эти детали будут основаны на плитах или балках перекрытия. В последнем случае вам нужно будет использовать затяжки.

    Далее необходимо будет приступить к завершающему этапу строительных работ: устройству обрешетки, гидроизоляционного материала и кровли.

    Как сделать датскую крышу такого типа?

    Рисунок 2. Схема конструкции датской кровли.

    Подобная крыша представляет собой конструкцию, сочетающую в себе обычную двускатную крышу и вальм.Большой чердак, как и в голландском дизайне, можно использовать как чердак.

    Строительство по датскому проекту — более дорогой вариант по сравнению с голландским. Однако в случае точного расчета такая крыша будет иметь отличный внешний вид и сможет обеспечить надежную защиту всего здания.

    Для установки датской стропильной системы вам потребуются такие элементы:

    • Рейки
    • штанга коньковая;
    • ножки бедренные, обыкновенные и угловые стропильные;
    • опорных щитов;
    • шпренгелей;
    • затяжек.

    Монтаж этих элементов осуществляется по тем же правилам, что и для голландской кровли, однако есть некоторые отличия. Датская крыша представляет собой изделие со сложными скатами. Схема этого здания представлена ​​на рис. 2.

    В датском исполнении стропила пандусов в виде трапеции не подходят к коньковой балке, а опираются на верхнюю часть бревенчатого бруса, который ставится на основания фронтонов и прикрепляется к стропилам конструкции. боковые пандусы.Внизу элементы будут опираться на мауэрлат.

    Прибину можно закрепить гвоздями. Чтобы укрепить этот блок в местах фиксации, вам понадобятся подкосы. Они крепятся снизу основания.

    Вдоль верхней части шатровых откосов следует формировать небольшие фронтоны, в которых в большинстве случаев устанавливается небольшое окно. В шатровой части пандусов могут быть встроены световые окна.

    Стропильные ноги, балки и блок конька должны быть изготовлены из материала одной породы дерева и иметь одинаковое поперечное сечение.

    В противном случае конструкция усложнится, могут появиться перекосы и придется проводить ремонтные работы.

    Двускатную крышу или любую другую полаватровую крышу соорудить сложно, но если соблюдать технологию, то в процессе строительства проблем не возникнет.

    Стропильная система полускатной крыши

    Стропильная система полускатной крыши: подробная инструкция по установке

    Полувальмовая двускатная крыша — мансардная (или как ее еще называют «шатровая») крыша домов, подсобных помещений и других построек, имеющая два срезанных треугольных пика, расположенных над торцевыми стенами.Такая конструкция очень проста, но в то же время долговечна. Квадратная шатровая крыша имеет форму пирамиды.

    Полушатровые домики могут иметь две треугольные стороны и две трапециевидные. Половина прямоугольного плана имеет четыре трапециевидные стенки. Они практически всегда располагаются с одинаковым уклоном, что делает их симметричными относительно осевых балок кровли. Поверхности тентов имеют постоянный уровень облицовки, поэтому водосточную систему можно установить по кругу вокруг крыши.В большинстве случаев хозяева также монтируют мансардные откосы или окна.

    Достоинства и недостатки полаватровой крыши:

    1. При такой конструкции чердачное пространство намного меньше, чем при устройстве двускатной крыши;
    2. Сложнее убирать, проводить плановый ремонт;
    3. Кроме того, для обслуживания полубедра потребуются специальные аэраторы с функцией принудительной вентиляции;
    4. Главное достоинство этой конструкции — прочность.Такую крышу можно установить в экстремальных климатических условиях, районах с сильным ветром или у моря;
    5. У нее очень красивый вид, она эффектно смотрится как в городе, так и в условиях дачного поселка;
    6. Благодаря низкому профилю такая крыша обладает хорошей виброустойчивостью.

    Как накачать полубедро

    Проекты домов с полушатровой крышей легко разработать в домашних условиях, имея чертеж. Это основа любой конструкции, дома можно бесплатно пользоваться программой AutoCAD.

    Технология возведения кровли довольно проста, предлагаем рассмотреть, как построить полавальтовую крышу своими руками с фото:

    1. Измерьте длину общих стропил, вальмовых балок и спинных досок. После этого нужно рассчитать периметр крыши постройки. Обычные стропила — это те, которые идут от верхней стены до вершины крыши. Полу-шатровая проходимка по коньку, где две стороны соединяются на крыше. Спинальная доска проходит по верхней части кровли, где совмещены общие стропила и вальм.Очень важно, чтобы длина стропил соответствовала размеру крыши.
    2. Измерьте размер общих стропил, и рассчитайте необходимый параметр в соответствии с желаемой площадью или углом наклона кровли.
    3. Обрежьте стропила нужного размера. Советуем прибавить к необходимой длине стропил 50 см, эту погрешность необходимо создать;
    4. После этого вырежьте опорные балки и сделайте из них каркас. Для будущей обрешетки. Расставить стропила нужно с интервалом 50 сантиметров.Этот показатель может меняться в большую сторону в зависимости от площади кровли и материала, используемого для покрытия;
    5. Разметить вдоль стены места, где будут располагаться стропила;
    6. Расположите стропила по периметру крыши, установите конек на желаемую высоту;
    7. С помощью специальных кронштейнов закрепите балки на стене. Это необходимо для обеспечения им дополнительной защиты и жесткости;
    8. Далее схема немного меняет направление. Обрешетка ставится от центра крыши, при размещении примерно 50% досок нужно начинать работу с вальмовых стен.Для этого от угла стены до конька укладываем балку, образуется диагональная плоскость, так же поступаем и со второй стеной. Доски крепятся на коньке и у основания с помощью саморезов и стоек. Для скатной кровли большое значение имеет угол наклона. Вальмовый откос часто совпадает с чердаком. В среднем это от 35 до 60 градусов;
    9. Далее нужно соорудить кровельный пирог.
    Крыша полускатная — СМД своими руками

    Устанавливаем на балки листы тонких предварительно обработанных покрытий, чаще всего это фанера или полимерная пленка.Устанавливается такая накладка без нахлеста, но стыки желательно обработать герметиком.

    Монтаж стропильных балок осуществляется с помощью специальных инструментов, также советуем показать свои расчеты, чертежи и схемы специалисту перед началом работ, он поможет проверить правильность и правильность их выполнения.

    Расчет кровли

    Стропильная система полушатка должна быть четко рассчитана, для этого понадобятся следующие формулы:

    Чтобы узнать высоту крыши необходимо: h = (ß tan a) / 2

    Для расчета диагоналей бедра необходимо использовать следующее уравнение:

    е = b / (2 cosa)

    Исходя из того, что у нас есть, вы можете узнать площадь скатной крыши, чтобы рассчитать количество материала для покрытия:

    d = (h4 + (b / 2) 2 + (b / 2) 2) 2

    Это было вычислено по площади одного четырехскатного треугольного бедра, чтобы узнать общую площадь крыши, необходимо суммировать площадь четырех треугольных фигур или двух треугольников и двух трапеций (с прямоугольным полубедром) .

    Для более точного результата все проемы в кровле нужно убрать из полученного числа — это дымоходы, слуховое окно, водосточные системы, люки для аэраторов.

    Как накрыть крышу

    Устройство половинчатой ​​крыши достаточно прочно, чтобы выдержать вес любого строительного материала, но для покрытия лучше всего использовать кровельное покрытие. Перед установкой металлического материала обязательно оставьте вентиляционное отверстие.

    Также часто используется плитка, которая в данном случае намного выгоднее, битумная, она легче керамической и металлической.В классическом варианте используются деревянные доски.

    Такая архитектура отлично смотрится как на одноэтажных, так и на двухэтажных домах. В наше время все более популярной становится двускатная полувальмовая крыша, но ее устройство достаточно сложно для самостоятельного исполнения, к тому же нецелесообразно монтировать ее при сильном ветре.

    Вальмовая крыша: стропильная система

    Сегодня вы можете выбирать из различных типов кровельных конструкций, ведь есть возможность уделить больше внимания дизайну дома.Поэтому в загородных поселках все чаще встречаются постройки с четырехскатной крышей. И хотя двускатные конструкции по-прежнему довольно популярны, первые постепенно опережают спрос. Это понятно; нельзя запретить жить красиво. Кроме того, под четырьмя скатами крыши легко организовать жилое или офисное пространство, а на скатах установить мансардные окна.

    Три вида четырехскатных крыш.

    Давайте разберемся со всеми конструкциями, а точнее с их стропильными системами.

    Ферма скатной крыши

    Чтобы понять, из каких элементов состоит кровельная система скатной кровли (схема находится на фото ниже), нужно понимать, из каких конструктивных элементов она состоит в целом. Это четыре ската в двух равных парах. Большие склоны имеют трапециевидную форму, два маленьких — равнобедренные треугольники.

    В конструкции обязательно присутствует коньковая балка, только она укорачивается, то есть ее длина не равна длине пролета кровли. А поскольку форма скатов крыши разная, то стропила, используемые для ее строительства, тоже будут иметь разную длину, чтобы можно было правильно формировать скатные плоскости.Сами стропила имеют свои названия.

    • Элемент, соединяющий балку конька с углом постройки, называется стропилами.
    • Укороченные элементы, соединяющие мауэрлат и наклонную стропильную ногу, называются пауками.
    • Стропила, одна кромка опирающаяся на мауэрлат, а вторая на коньковую балку, называются обыкновенными.
    • Имеются стропильные ноги, которые упираются верхним концом в конец коньковой балки. Их три: два с соседних трапециевидных спусков, один с треугольного.Они соединяются вверху в сложный узел, здесь соединяются сразу четыре элемента. Так эти стропила называют центральными.

    Шатровая крыша (стропильная система) — довольно сложный комплекс, который невозможно построить своими руками, если вы не являетесь специалистом в этом деле. Большое количество различных элементов требует точной настройки. К тому же существует огромное количество стыков, требующих особого подхода. Конечно, с появлением современных крепежных изделий в виде металлических фасонных изделий процесс установки значительно упростился.И все же это не дает права непрофессионалам строить стропильную систему вальмовой кровли — схема ее не проста.

    На что еще нужно обратить внимание, приступая к возведению вальмовой крыши со стропильной системой. Конечно, оптимально, если на нем уже есть проект. Он решает все проблемы, связанные с количеством стропил, их размером, частотой установки и требованиями к монтажу. Но если на небольшую постройку возводится шатровая крыша, то ее чертеж, сделанный даже своими руками, позволит правильно оценить свои силы.Плюс ко всему вы сможете точно рассчитать необходимое количество всех используемых материалов, что обеспечит правильный подход к расходу строительного бюджета.

    Итак, шатровая крыша (стропильная система), чертеж которой нарисован, подготовлена ​​к сборке. Для этого закупается брус сечением 100 × 100 или 200 × 200 мм для мауэрлата и коньковый брус, доски сечением 50 × 150 мм для стропил. Необходимое количество указано на чертеже или конструкции крыши.

    Ферма полускатная

    Полуаватная крыша (стропильная система) — это треугольный скат, в котором присутствуют фронтоны.Следует отметить, что это самое сложное сооружение из всех четырехскатных. Она приехала в Россию из западно-северных стран, поэтому сегодня различают две структуры: голландскую и датскую. И уже на их основе разработано множество вариаций. На фото ниже: Рис. 1 — голландская конструкция, Рис. 2 — датская.

    Рассмотрим устройство полаватровой кровли и ее стропильной системы. Включает:

    • Подвесные или многослойные стропила, соединяющие мауэрлат и конек здания.По сути, они центральные и в то же время обычные. В этом типе кровли их наибольшее количество, ведь основной трапециевидный скат занимает большое место в кровельной системе дома.
    • Наклонные (угловые) стропила в этой конструкции укорачиваются, так как они не соединяются с коньком. Их верхний конец упирается в последние центральные стропильные ноги, где они фиксируются. Размер накосников может быть разным, это зависит от выбранной формы бедра. То есть, если бедро покатое, то накосники должны быть короткой длины, если крутые, то наоборот.При крутом склоне вальм размер фронтона уменьшается.
    • В полушатровой стропильной системе также имеются укороченные центральные элементы, являющиеся основой шатровой рампы, расположенной под фронтоном. Нижними краями они упираются в мауэрлат, верхними краями в специальную горизонтальную балку, называемую отверстием. Делают его из той же доски, что и сами стропила.
    • И, конечно же, в полушатровой крыше пауки. Они расположены на всех четырех скатах и ​​упираются своими верхними торцами на наклонные наклонные стропила.

    Что касается двускатной части крыши, то она образована двумя центральными стропильными ногами и отверстием для укороченных центральных элементов. По сути, это малогабаритный треугольный проем, который закрывается и украшается. Если он большой, то в него устанавливаются вертикальные стойки, если нет, листовой материал крепится к стропилам.

    Процесс сборки полускатной крыши выглядит следующим образом:

    • Первая смонтированная коньковая балка. Устанавливается на опорные стойки.
    • Затем на него укладывают центральные стропила.
    • Далее, накосные элементы.
    • После чего установка дырки.
    • И последними будут установлены пауки на всех пандусах.
    Ферменная конструкция крыши

    Стропильная система крыши — самая простая схема, ведь это четыре одинаковых ската в виде равнобедренных треугольников. Поэтому стропил в нем не очень много. Есть четыре наклонных элемента, четыре центральных, которые соединяют мауэрлат и точки соединения всех стропил.А также несколько наростов на каждом скате, которые, как обычно, упираются в носовые элементы.

    На самом деле собрать стропильную систему тентовой кровли своими руками несложно. Самый сложный узел — это сама точка соединения всех стропильных ног. Но если возводимая крыша большая, то на помощь приходят дополнительные элементы, на которые будут опираться стропила. Именно они упрощают сам процесс установки. Обычно в центре крыши устанавливается опора, на которую верхними краями ложатся стропильные элементы.Поддержка может быть разной. Например, столб, четырехугольная конструкция с четырьмя столбами и так далее.

    Помимо стропильных ног в конструкцию тентовой крыши со стропильной системой входят и другие элементы, составляющие ее неотъемлемую часть. А именно:

    • Ригель. Этот элемент является промежуточной частью соединения стропил между собой на коньке.
    • Кровати выполняют роль мауэрлата, устанавливаемого внутри кровельной конструкции. Их обычно кладут либо на стену, оказавшуюся внутри постройки, либо на столбы, служащие опорными элементами.
    • Прогоны — турники, расположенные под средней частью (по длине) стропил. Этот элемент обычно используют, если под него можно установить опоры.
    • Шпренгели — опорные стойки из бревен, брусьев или двойных досок.

    Все вышеперечисленные элементы являются составными частями стропильной конструкции, и именно они повышают ее прочность и надежность. Их наличие — повышение безопасности эксплуатации кровли в целом.

    Параметры стропильной системы

    Шатровая крыша (стропильная система), шатровая или полувальмовая, представляет собой набор стропильных ног.Но тут возникает вопрос, какое их оптимальное количество считать надежным. На это влияет большое количество различных факторов. Например, расстояние между ножками, их сечение, тип кровельного материала, высота конструкции, сколько снега выпадает в том районе, где строится дом.

    По мнению специалистов, основным параметром является первый из вышеперечисленных. Поэтому стоит рассмотреть различные комбинации.

    • Если длина стропил 3 м, а сечение 80 × 100 мм, то расстояние между ними должно быть в пределах 110-135 см.
    • Длина 3-4 м, сечение 90х100 мм, расстояние 140-170 см.
    • Длина 4-5 м, сечение 80 × 200 мм, пролет 110 × 135 см.
    • Длина 5-6,5 м, сечение 120 × 220 мм, зазор между ними 110 × 140 см.

    Это далеко не весь перечень, но он уже показывает, что и как влияет на кладку стропильных ног. Кстати, чем тяжелее рубероид, тем чаще подходят стропила, то же касается и снеговой нагрузки.

    Вот фото вальмовой крыши (стропильной системы), на которой хорошо видно, как часто кладут ножки, ведь крыша будет покрыта тяжелым материалом.Вместе со снегом он создаст приличные нагрузки, которые должны выдерживать стропила. Если, например, для покрытия кровли используется настил марки НС-75, то стропила можно устанавливать с интервалом до 3 м. Ведь сам профильный настил имеет большую несущую способность.

    Как видите, стропильная система крыши — это конструкция, обеспечивающая всему дому надежность и безопасность его эксплуатации. И не важно, какая крыша возводится, каких размеров и форм, важно правильно рассчитать размер ножек, точно выбрать их сечение и правильно установить.Не забывайте, что крепление стропильных элементов — важнейшая составляющая, от которой также зависит сохранность конструкции.

    Устройство и расчет стропильной системы полускатной кровли

    Крыши полускатные (голландские) не относятся к числу самых популярных кровельных конструкций из-за некоторой сложности исполнения. Такие крыши удачно сочетают в себе все достоинства обычных двускатных и шатровых крыш. В регионах с сильными ветрами оправдано возведение полувальмовых конструкций, что позволяет снизить негативное природное воздействие на кровлю.К тому же такая крыша позволяет значительно расширить полезное пространство чердака, которое можно использовать как дополнительную жилую площадь.

    Торт кровельный

    Успешное завершение стропильной конструкции позволяет приступить к созданию «кровельного пирога». Структура которых может незначительно отличаться в зависимости от типа кровельного материала, предназначенного для использования. Однако основные элементы кровельного торта остаются неизменными:

    Обрешетка монтируется прямо на контррешетку и укладывается кровля.

    Расчет каркаса двускатной полускатной крыши

    Самым ответственным моментом при возведении кровли является расчет стропильной системы. Они относятся к категории достаточно сложных, поскольку должны учитывать не только вес самой кровли с учетом всей площади поверхности, но и технические характеристики кровельного материала, а также особенности климатических условий. погодные условия, включая дождевые, снеговые и ветровые нагрузки.

    Кроме того, в конструкции есть несколько сложных моментов, связанных с перерасходом кровельных материалов и стропил, что связано со значительным количеством отходов при сборке и обшивке полубальтов.

    Именно поэтому расчет каркасной конструкции целесообразно доверить профессионалам или воспользоваться специальными компьютерными программами.

    Устройство стропильной системы

    Несмотря на некоторые особенности, стропильная конструкция голландской кровли аналогична любой кровле на основе установки мауэрлата. Для этого необходимо установить на верхнюю часть стен опалубку с заранее установленными стойками, для чего выдерживается шаг 120 см и диаметр порядка сантиметра.Далее заливается армопояс и после закрепления бетонного основания устанавливается мауэрлат.

    Начальный этап непосредственного монтажа стропильной системы характеризуется укладкой гидроизоляционного слоя, для чего необходимо сформировать отверстия в опорных брусках подходящего диаметра.

    Затем на смонтированные шпильки надеть балку мауэрлата и закрепить шайбами ​​и гайками. С этого момента начинается строительство стропильной системы с установкой стропил, которая может быть представлена ​​кладочным или навесным вариантом.

    Устройство стропильной системы

    Выбор стропильной конструкции зависит от особенностей конструкции с учетом ее размеров и наличия или отсутствия в здании промежуточных опор несущего характера.

    Конструктивно подвесные стропила имеют упор исключительно на мауэрлат, что позволяет передавать на стены значительные распорные силы. Чтобы предотвратить разрушение этих стен, стропила необходимо оборудовать в нижней или верхней части специальными затяжками.

    Стропила отличаются упором на мауэрлат — на внутренние несущие элементы или конструкции. Конечно, слоистый вариант стропильной системы имеет меньший вес, что способствует значительной экономии при покупке стройматериалов. Кроме того, этот вид двускатной крыши более устойчив к сильным ветровым нагрузкам.

    Правила установки и монтажа

    Для получения надежной и прочной конструкции следует придерживаться технологии монтажа и основных правил крепления всех элементов.

    Общая последовательность всех действий, выполняемых при возведении стропильной системы полушатровой конструкции:

    • установка фермы;
    • отсутствие упора на фронтоны позволяет устанавливать коньковый брус на временные опоры с последующим соединением кромки конька с углами фронтона с помощью раскосов;
    • место стыка конька и подкоса снабжено сложным трехплоскостным разрезом;
    • крепление на установленных участках укороченных стропильных ног с основных откосов, а также стропил с полувальмовой части;
    • усиление установленных ферм с помощью пары балок для сжатия верхнего сегмента и растяжения нижнего.

    После крепления поперечных балок процесс монтажа стропильного каркаса завершен и необходимо оборудовать кровельный пирог.

    Обобщить

    Полускатная двускатная крыша имеет некоторые особенности, которые связаны с тем, что часть веса приходится на трапециевидные фронтоны. Именно по этой причине эту часть каркаса следует делать максимально прочной.

    Особенностью коньковой балки является наличие дополнительной сжимающей нагрузки, что требует выполнения этого элемента из бруса большего сечения.

    Несмотря на то, что поливальтовая крыша не отличается простейшей конструкцией и ее установка дается далеко не всем, эстетика и функциональность такой кровли не оставляют равнодушными даже заядлых скептиков.

    Двухскатная двускатная крыша: стропильная система и конструкция

    Двухскатная двускатная крыша — это не только красивая с точки зрения архитектуры, но и очень практичное решение, позволяющее получить одновременно и просторный мансардный этаж, и надежную, прочную крышу.Помимо эффективной защиты всех частей здания от воздействия атмосферных осадков, поливальмовая конструкция крыши обеспечивает высокую устойчивость к самым интенсивным ветровым нагрузкам. Все эти преимущества привели к высокой популярности этого вида кровли в сфере индивидуального строительства.

    Варианты полускатной крыши

    При выборе кровельного материала и угла наклона скатов полаватровой кровли, в первую очередь, принимается значение нормативной снеговой нагрузки, принятой строительной климатологией для региона, в котором осуществляется строительство. учетная запись.При высоких значениях уклон пандусов увеличивают, а свесы делают меньше; на низких — наоборот: уклоны делают более пологими, а свесы увеличиваются.

    Следующим фактором, влияющим на уклоны скатов и форму крыши, является назначение чердачного помещения. Как известно, каждый скат полувальмовой крыши состоит из двух трапециевидных плоскостей, имеющих разный уклон. Если хозяин намерен использовать чердачное помещение как жилое помещение, верхнюю часть пандуса делают более пологой и длинной.

    Стропильная система

    Единственный недостаток полаватровой кровли — сложность стропильной конструкции, включающей, помимо основных элементов, множество дополнительных элементов, без которых система не имела бы необходимой прочности и жесткости.

    Сборка стропильной конструкции начинается с установки мауэрлата, задача которого — равномерно распределить передаваемую стропилами нагрузку на верхнюю плоскость стены. Сечение балки мауэрлата должно иметь ширину 150 мм и высоту 100 или 150 мм.

    Мауэрлат укладывается на два слоя рулонной гидроизоляции и крепится к стене: к деревянной — скобами, к кирпичу — шпильками, монолитным в железобетонном поясе, специально сооружаемом поверх кирпичной кладки.

    Шпильки изготавливаются из металлического стержня диаметром 10 мм и устанавливаются с шагом 1,2 м таким образом, чтобы по окончании монтажа всей стропильной системы они находились между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 — 3 см.Просверливание крепежных отверстий в мауэрлате, а также обработка бруса антисептиком производятся заранее.

    После укладки и фиксации мауэрлата устанавливаются стойки и конек. Главное требование этой относительно несложной операции — строгая вертикальность стоек, которая проверяется отвесом.

    На следующем этапе устанавливаются диагональные (наклонные) стропила, соединяющие концы конька с углами дома. Эти стропила имеют большую длину, чем обычные, и несут повышенную нагрузку, поэтому их площадь поперечного сечения удваивается.Для этого, как правило, скрепляют между собой две доски или балки, служащие материалом для обычных стропил.

    Стропила, основанные на диагональных, называются стропилами. Их, как и обычные стропила, устанавливают на следующем этапе. По окончании монтажа стропила укрепляют опорными стойками или подкосами, опираясь на плиты или балки перекрытия; для стропил используется ферменная ферма. Стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. В этом случае нагрузка будет распределяться равномерно по всей длине диагональных стропил.Для большей устойчивости к ветровым нагрузкам стропила дополнительно крепятся к вбитым в стену костылям, для чего используются проволочные нити. На закрепленные стропильные ноги укладывают обрешетку.

    Каждый деревянный элемент перед сборкой ферменной конструкции необходимо обработать антисептическими и противопожарными составами.

    Пирог с двускатной крышей

    Самым главным элементом кровли является пароизоляция, лучшим материалом для которой считается фольговая пленка. Крепится к нижней плоскости стропил фольгой вниз с помощью строительного степлера.Фольга должна быть алюминиевой, так как она не подвержена коррозии.

    Следующий слой — утеплитель — чаще всего выполняется из минеральной ваты, которую кладут между стропилами. Предотвратить раздавливание минеральной ваты невозможно, ее нужно фиксировать с некоторым натяжением.

    Кровельный пирог комплектуется гидроизоляционным слоем и кровлей. Между ними должен быть зазор, за счет которого будет осуществляться вентиляция подкровельного пространства.

    ПРАВАЯ конструкция фермы | Своими руками

    Стропильная система — важнейший элемент постройки, от которого зависит как надежность и долговечность дома, так и его архитектурный облик.Задача стропил выдержать нагрузку от рубероида, снега, ветра и передать ее на стены и внутренние опоры конструкции. Справиться с этой задачей может только правильно спроектированная и смонтированная стропильная конструкция.

    Стропильная система — атрибут скатной кровли, как утепленной (при холодном чердаке), так и утепленной (чердак). Стропила являются несущей конструкцией, поэтому так важно не допускать их деформации или разрушения в процессе эксплуатации.Основным условием их надежности является монтаж по проекту, выполненного квалифицированным инженером-конструктором.

    В проекте учтены все возможные нагрузки на систему (собственный вес кровли, снег и ветер, характерные для климатической зоны, в которой ведется строительство), а также ряд других факторов: геометрия, размеры, уклон кровли; размер безопорных пролетов стропил; возможность установки внутренних опор и т. д. Кстати, форма крыши.Специалисты единодушны во мнении: неоправданное усложнение геометрии кровли (под внешний вид здания) снижает ее надежность и чревато появлением протечек и других проблем.


    См. Также: Стропильная система крыши


    ПОЛОСНЫЕ НОЖКИ


    В большинстве случаев стропильная система изготавливается из дерева из хвойных пород не ниже 2 сорта, без дефектов, с влажностью 18-22%. Древесину обязательно обрабатывают био- и антипиренами, по возможности дважды — до и после устройства стропил.Вторая обработка нужна для того, чтобы не осталось незащищенных участков в результате порезов, зарубок и т. Д. Когда проектом кровли предусматриваются безопорные пролеты значительной длины, стропильная система может быть выполнена полностью или частично из стальных элементов ( Двутавры, швеллеры, уголки и др.), Соединенные сваркой.

    Чаще всего поверх металлического каркаса устанавливаются деревянные стропила, между которыми укладывается теплоизоляция, предотвращающая промерзание металлической конструкции.Слой утеплителя необходимо сделать очень качественно, иначе на каркасе может появиться конденсат, из-за которого металл начнет ржаветь. Чтобы избежать подобных проблем, нежелательно устанавливать металлический элемент так, чтобы он переходил из теплой гостиной на улицу. К недостаткам металлической стропильной системы можно отнести серьезный вес и сложность монтажа.

    Другой вариант устройства длинных безопорных пролетов — из клееного бруса, LVL-балок и других пиломатериалов, обладающих высокой несущей способностью.Их минус — немалая цена.

    Рассмотрим подробнее традиционную стропильную систему — из обычного дерева. Основным элементом системы являются стропила, устанавливаемые по откосу. Нижняя часть ножки опирается на мауэрлат — деревянную балку (или бревно в случае срубов), которую устанавливают поверх наружной стены здания. Верхняя часть стропил опирается либо на прогон конька (балку), либо на торец стропильной ноги с противоположного ската.Если кровля не утеплена, поверх стропил засыпается сплошная или ступенчатая обрешетка, и к ней крепится рубероид. Если кровля утеплена, то сначала к стропилам крепится контррешетка, а уже потом обрешетка.

    Стропильные системы бывают навесными или слоистыми. В первом случае конструкция поддерживается только двумя внешними стенами, без промежуточных опор. При этом на стены возникает значительное разрывное давление, для уменьшения которого обычно предусматривают горизонтальные затяжки (ригели) — деревянные балки, соединяющие стропила с соседних откосов.

    Затяжки выставляются на расчетную высоту. Подвесные стропила достаточно сложно монтировать, поэтому проектировщики по возможности предусматривают многоуровневые системы. Для их устройства требуется одна или несколько внутренних несущих стен или опор. Затем нижние концы стропил упираются в наружные стены, а в средней части — на внутренние стены или опоры, за счет чего снижается разрывное давление на наружные стены. Нагрузка от средней части стропил передается на основание за счет вертикальных подкосов и наклонных балок (подкосов), установленных поверх мощной горизонтальной балки, называемой кладкой.

    Для усиления многослойной системы также можно использовать горизонтальную затяжку.

    Самый распространенный материал для изготовления стропил длиной до 4 м — это доска сечением 50 × 200 мм.

    Высота 200 мм была выбрана во многом из соображений удобства устройства мансардной крыши, ведь в средней полосе России необходимая толщина теплоизоляционного слоя, укладываемого в пространство между стропилами, составляет всего 200 мм.Стропильная ножка длиной более 4 м, как правило, выполняется из доски сечением 100 × 200 мм. В долинах и гребнях, где происходит схождение двух откосов, устанавливают диагональную (наклонную) стропильную ногу (к которой будут стыковаться основные стропила под углом).

    Носовая ножка должна выдерживать серьезную нагрузку, поэтому обычно ее изготавливают из доски с увеличенным сечением (например, 150 × 250 мм), а также предусматривают под ней опорную стойку. В продаже есть доски длиной до 6 м.Если нужны стропила большей длины, то чаще всего приходится сращивать две доски в единую балку.

    Это можно сделать разными способами. Часто практикуется метод «косого пропила»: концы стыкуемых досок срезают под определенным углом, затем кладут один на другой и прочно скрепляют болтом (обычно диаметром 12 мм) или деревянным. доски по бокам стропил, которые фиксируются гвоздями и 2-4 болтами (в результате каждый болт стягивает вместе три элемента: две доски и расположенную между ними ножку).Стропила монтируются с расчетным шагом. Обычно это 580-590 мм, что обусловлено не только несущей способностью такой конструкции крыши, но и необходимостью жестко закрепить между стропилами теплоизоляционные плиты, стандартная ширина которых составляет 600 мм. Чтобы плиты держались плотно, шаг стропил должен быть немного меньше их ширины.

    Что запугал Пилат?


    Чаще всего деревянные элементы стропильной системы распиливают бензопилой, бензиновой или электрической.Бензин более востребован кровельщиками из-за его независимости от электросети. Ведь стропильная система часто возводится на этапе, когда электричество в дом еще не подключено. Кроме того, бензопилы более мощные (например, модель Redverg RD-GC38-14), а значит, легче и быстрее распиливать толстые брусья (бывает, что сечение стропил достигает 200 × 200 мм).

    В то же время электрические цепные пилы менее шумны и вибрируют, поэтому успешно используются на объектах, где их можно подключить к электросети.Недостаточная точность пропила цепной пилы, являющаяся минусом этого инструмента, в данном случае не играет большой роли, так как зазор между элементами стропильной системы может достигать 3-5 мм (в зависимости от конструктивного блока). Тем не менее, оператор должен иметь серьезный опыт работы с пилой, так как некоторые узлы стропильной системы все же требуют очень точной подгонки элементов.

    Речь идет в первую очередь о местах примыкания стропил к балке ендовы или коньку. Вам нужно будет сделать косые пропилы, а оператор должен иметь навыки, чтобы качественно выполнить эту работу.Для косых резов рекомендуется использовать только новую или хорошо заточенную цепь, иначе она сойдет с нужной траектории, и рез будет неточным. По словам кровельщика, в среднем одной цепи хватает не более чем на одну кровлю средней площади. Потом его нужно либо поменять на новый, либо заточить. Добавим, что альтернативой электрической цепной пиле может стать двухстолярная пила (пила-аллигатор), но это менее распространенный инструмент.


    Ссылка по теме: Строительство стропил, кровля и кровля


    СБОРКА ПОЛОСОВОЙ СИСТЕМЫ В ЕДИНОМ ЦЕЛОМ


    Для соединения деревянных элементов стропил используют различные металлические крепежи.Изначально конструкция фиксируется («накручивается») гвоздями длиной 100-200 мм. Однако жесткое соединение несущих элементов кровли осуществляется шпильками (болтами) в сочетании с гайками и широкими шайбами. Чаще всего используются шпильки диаметром 12 мм. Для установки шпильки необходимо просверлить отверстие в деревянных балках. Обычно просверливается мощным сверлом или легким перфоратором, который в патроне SDS-plus через переходник

    на обычные хвостовики устанавливается патрон: сверла по дереву не имеют хвостовиков для системы SDS.Отверстия выполняются спиральными (винтовые) сверлами большого диаметра (для шпильки 12 — диаметром соответственно 12 мм) с шестигранным хвостовиком во избежание проворачивания их в патроне. Длина сверл, необходимых для монтажа стропильной системы, обычно составляет от 100 до 250 мм, но может потребоваться более длинное оборудование. После затяжки болтов гайками выступающие части шпилек срезают, обычно угловой шлифовальной машиной с металлическим диском. Еще одна застежка — фасонные детали (пластины, уголки и т. Д.).) из оцинкованной листовой стали, обычно толщиной 2 мм. Так, для некоторых соединений деревянных балок под углом 90 ° друг к другу используются пластины Т-образной формы. Еще один вариант таких соединений — уголки.

    С помощью прямых пластин можно скрепить две детали в одной плоскости (например, брус, уложенный ребром на край стойки). Крепление самих металлических деталей к дереву осуществляется гвоздями или саморезами (обычно длиной 40-50 мм), в последнем случае используют отвертку (саморезы осторожно затянуть сложно с помощью высокоскоростная дрель).Поскольку вкручивать саморезы необходимо как на большой высоте, так и в труднодоступных местах, работать с аккумуляторными моделями инструмента намного удобнее. Количество гвоздей / шурупов на пластину зависит от ее размера и формы. Например, уголок прикручивается 10-14 саморезами по 5-7 с каждой стороны. Некоторые специалисты не рекомендуют использовать саморезы с конической потайной головкой, так как они имеют относительно небольшую площадь основания и крепеж недостаточно надежен.По мнению этих специалистов, лучше использовать саморезы с пресс-шайбой (то есть с полусферической головкой, под которой находится пресс-шайба).

    МАУЭРЛАТ. КОНЕК, КАРНИЗНЫЙ СВИЕС


    Нижний конец стропильных ног опирается на мауэрлат, уложенный поверх ограждающей стены. Его сечение определяется исходя из расчета, но чаще всего используется брус сечением 100 × 150 или 150 × 150 мм. Основание под мауэрлат должно иметь высокую прочность.Если стены здания выполнены из материалов с относительно невысокой несущей способностью (блоки из пенобетона или газобетона, пористая керамика), необходимо их укрепить железобетонным поясом (армопоясом). Между лентой и мауэрлатом обычно предусматривается отрезная гидроизоляция — обычно рулонный битум или полимерный битум: это защита от проникновения влаги в древесину из конструкции стены. Технология крепления мауэрлата к стене бывает разной.

    Иногда его закрепляют анкерными болтами (шпильками) диаметром 12-18 мм, которые закладываются в армопояс при заливке бетона.Затем в просверленных отверстиях мауэрлата надеть на шпильки, подтянув к основанию гайками с широкими шайбами. Но чаще всего при креплении мауэрлата у них нет закладных деталей, делая крепление на месте. Для этого в каменной (кирпичной, пенопластовой, газобетонной) стене перфоратором сверлом по бетону просверливают отверстие, в котором либо анкерный болт с двойным болтом (диаметр 14-18 мм), либо цанга (16-18 мм) с нажимается булавка. На них нанизывают мауэрлат с заранее проделанными отверстиями и гайками с шайбами ​​натягивают его к стене.

    Шаг штифтов, анкерных болтов или выступов определяется расчетом, но обычно он составляет 60-100 см. Технология опирания стропил на мауэрлат тоже разная. Часто в стропильной ноге вырезается так называемая «пятка» (не более 1/3 от высоты ноги), за счет чего стропила крепится на мауэрлат. Можно сделать в самом мауэрлате паз и установить в него стропило.

    Есть и другие способы.

    Чтобы плотно притянуть стропила к мауэрлату, обычно используют металлические уголки, закрепленные гвоздями или саморезами.Специалисты рекомендуют крепить уголок к стропильной ноге рваными гвоздями, а к мауэрлату — болтами с шестигранной головкой, имеющими резьбу по дереву.

    Кроме того, стропильные ноги необходимо дополнительно «привязать» к конструкции постройки. Для этого предусматривают обвязку проволокой: под мауэрлат в стене просверливают отверстие перфоратором, кувалдой пробивают арматуру диаметром 12-14 мм, привязав к ней стропила проволочной скруткой. Добавим, что бревна и бревенчатые дома используются в качестве мауэрлата, чтобы служить балками или бревнами верхнего венца.Учитывая осадку бревенчатых конструкций, к мауэрлату крепится «сплав» стропил: они соединяются с помощью специальных металлических пластин, которые способны перемещаться относительно друг друга в плоскости пандуса.

    Верхний конец стропильных ног чаще всего опирается на коньковый прогон — это очень мощная балка (или две парные доски), сечение которых достигает 200 × 250 мм. Если же такой балке не хватает проектной прочности, то прогон выполняется из клееного бруса или металлического бруса.Прогон устанавливается на фронтоне и, по возможности, на внутренние несущие стены здания.

    К поясу стропила крепят механически (к тому же часто в ножке врезается небольшой угол, высота не более 50 мм, для более жесткой опоры). В некоторых случаях верхний конец стропил соединяют с верхними концами стропил с противоположного ската (например, если крыша имеет шатровую форму, то есть фронтоны отсутствуют). При этом для усиления конструкции оба стропила дополнительно тем или иным образом соединяют, в частности, горизонтальными деревянными подкладками, закрепленными шпильками.

    Важной частью кровли является карнизный свес, защищающий фасад здания от атмосферных осадков. Стандартное значение его вылета за внешнюю стену — 600 мм. Желательно устраивать свес за счет выпуска стропильных ног. Это сохранит целостность стропил и тем самым не снизит несущую способность конструкции.

    Однако зачастую такое решение невозможно: например, при большом уклоне крыши, толстых наружных стенах и т. Д.Затем стропила стыкуются на мауэрлат, а свес устраивается из кобылок сечением обычно 50 × 100 мм, прибиваемых к вершине стропил — с одной или двух сторон от нее (второй вариант — предпочтительно). Обычно к каждой кобылке прикрепляют еще две доски — горизонтальную и вертикальную, упираясь в переднюю стенку (все вместе они образуют треугольник), а к концам кобылки прибивают лобовое стекло, которое жестко связывает их в единую конструкцию — все это обеспечивает жесткость конструкции.


    Ссылка по теме: Скатные крыши — формы и конструкции


    КОММЕНТАРИЙ СПЕЦИАЛИСТА-КРОВЛЯ

    Чем сложнее форма мансардной крыши, тем больше сложностей возникает при проектировании и установке конструкции кровли для нее. В результате больше затрат на строительство. Ведь возведение такой кровли предполагает либо использование очень мощных, дорогих и трудных для переноски несущих элементов (например, длинных безопорных балок из клееной древесины или металла).

    Или установка большого количества стоек и других опор, а это затрудняет размещение полноценной жилой площади под крышей. Поэтому желательно, чтобы мансардная крыша имела простую форму. — тогда можно избежать многих проблем.

    Если заказчик настаивает на строительстве кровли сложной геометрии, перекрытие мансардного этажа целесообразно усилить, сделав его из железобетонных плит или монолитного железобетона.В этом случае в любом месте перекрытия можно установить так называемую скамью — балку, на которую будут опираться стойки, поддерживающие определенные элементы кровли, например, диагональные шпунтовые или ендинные стропильные ноги. Перекрытия по деревянным балкам часто не позволяют разместить такую ​​лежанку в нужном месте.

    Система рельсов — видео


    © Автор: А.Левенко

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

    Мауэрлат на газобетоне без бронепояса

    При соединении газобетонных блоков с другими элементами конструкции возникают трудности. Обычные застежки не могут удерживать пористый материал. Это особенно важно при установке массивных деталей.Существует несколько вариантов крепления, позволяющих прикрепить мауэрлат к газобетону без армированного ремня.

    Назначение мауэрлата

    Одним из основных несущих элементов конструкции здания является мауэрлат. Он отвечает за распределение нагрузки со всех элементов кровли: утеплитель, стропильную систему, обшивку внутренней стороны скатов, кровельное покрытие. Его важность соизмерима с важностью фундамента здания.

    Грузы очень тяжелые. Скаты крыши обладают эффектом разрыва перпендикулярно стенам. Слои ветра и снега увеличивают давление. Точечные нагрузки особенно разрушительны для стен из штучных материалов — кирпича и газобетона. Поэтому требуется распределить воздействие по всей длине конструкции. С этой задачей хорошо справляется брус, упираясь в торец стены и плотно прилегая к нему.

    Наличие мауэрлата также упрощает процесс установки стропильной системы.Деревянные элементы проще соединить между собой, чем прикрепить к монолитной стене. Это дает возможность делать разные варианты соединений: подвижные или глухие с применением крепежа.

    Для мауэрлата выбирается деревянный брус размерами от 100х100 до 150х200 мм. Этот элемент должен быть вдвое толще стропильной ноги. Ширина подбирается под толщину стены. Между краем бруса и краем стены с обеих сторон лучше оставить до 50 мм.Такое расположение защитит мауэрлат от погодных условий и качественно его утеплит.

    Если этот элемент изготовить из бревна, то установка стропильных ног и крепление к основанию может усложниться. Для работы потребуются определенные столярные навыки. Обязательно выбирайте качественную древесину высшей пробы, без выступающих сучков, перекосов, следов гниения и трещин.

    Лучшим выбором будет материал из твердых пород дерева , но не всегда его можно найти.В качестве альтернативы используется тщательно подобранная сосна. Стропильная система может состоять из металлических элементов. В этом случае мауэрлат изготавливают из стали (двутавра или швеллера).

    Каркасные конструкции, дома из бревна и бруса могут обойтись без мауэрлата, верхний ряд стеновой конструкции сыграет свою роль. Бетонные конструкции менее восприимчивы к точечным нагрузкам, поэтому можно обойтись без надстройки, поддерживающей крышу, если пол крепится к выступающим балкам.

    Для крепления мауэрлата к керамзитобетонным блокам без армированного пояса применяется замкнутая схема, предполагающая возведение каркаса, огибающего здание по периметру.Эта конструкция самая надежная. Если фронтоны тоже будут из газобетона, то выполнить схему установки каркаса не получится. В этом случае необходимо обеспечить максимально прочное сцепление стены и бруса.

    Варианты крепления

    Каждый из вариантов крепления мауэрлата имеет свои достоинства и недостатки. Существует несколько ситуаций , в которых можно обойтись без армированного ремня и использовать альтернативные виды крепления:

    Снижение давления обеспечивается применением подвесных стропил, надежно закрепленных затяжками с горизонтальным расположением.Поворотные стропила с точкой поворота на коньке также могут снизить нагрузку.

    С помощью проволоки

    Самый простой вариант, в основном применяемый при строительстве кирпичных стен. Пучки стальной проволоки, содержащие 3-4 жилы диаметром 3 мм, укладывают между 4-5 верхними рядами. Их концы должны смотреть с двух сторон стены. Освобождения проволоки должно хватить, чтобы прикрыть планку мауэрлата, затянуть и закрутить петлю. Пучки проволоки и последующие узлы следует размещать между парами стропил.

    После подготовки стены нужно по ее торцу выложить гидроизоляцию. Поверх конструкции укладывается и выравнивается брус. Далее создается проволочная петля, которая затягивается монтировкой. Необходимо обеспечить плотное прилегание бруса к поверхности стены.

    Укладка балок под газобетонные блоки производится перед двумя последними рядами. Этот материал более объемный и тяжелый, чем кирпич, поэтому использование проволоки для крепления кровли к стенам из газобетона не всегда оправдано на практике.

    Для анкеров и дюбелей

    Пенобетон — довольно хрупкий материал, поэтому при вкручивании анкеров и дюбелей на поверхности могут образоваться трещины или сколы. Для качественной фиксации потребуются самые длинные анкеры — 300-500 мм. Эти крепления довольно дорогие. Установка мауэрлата с помощью анкеров состоит из нескольких этапов:

    Можно наращивать короткие участки бруса с помощью замков типа «полудерево» и «в лапу». Их нужно будет закрепить шпилькой или анкером.Таким же образом выравниваются углы; для лучшей фиксации их можно усилить стальными скобами.

    Для стыковки на стене лучше использовать балки одинаковой длины.

    С помощью химических анкеров

    Химические анкеры — это новый способ крепления мауэрлата к стене из пенобетона. В продаже много разных видов, поэтому часто можно наткнуться на подделку. Для покупки надежного материала лучше отдать предпочтение проверенным брендам: Sormat, Tox, Hilti, Tecfix, Nobex, KEW, Fischer, Tecseal, Technox.

    Химические анкеры различаются по способу использования. Тип ампулы — в отверстие для якоря помещается капсула, содержащая состав из 1-2 компонентов. При взаимодействии с воздухом вещество быстро затвердевает. Разрушение ампулы происходит при вбивании шпильки или якоря в отверстие, состав покрывает все свободное пространство, включая резьбу. Отверждение происходит через 25-45 минут в зависимости от температуры воздуха. Это крепление надежно фиксирует материал и выдерживает большие нагрузки.

    Альтернативная форма — полимерная смесь в тубах или картриджах, дозируемая пистолетом-дозатором (в некоторых случаях подходят и обычные модели для герметиков и «жидких гвоздей»). Установка крепежа в газобетон проходит следующие этапы:

    Химические анкеры для установки мауэрлата на газобетон имеют ряд преимуществ:

    Материал также имеет недостатки:

    • Высокая цена. Для пористого газобетона потребуются глубокие каналы, а значит, и большое количество композита.
    • Химические анкеры не выдерживают высоких температур. Но нагрев свыше 100 градусов для мауэрлата — большая редкость, поэтому минус несущественный.

    Использование закладных шпилек

    Закрепить мауэрлат на газобетон без армированного ремня можно с помощью шпилек, которые выступают из стены и отстоят друг от друга на необходимом расстоянии. Следует отметить расположение закладных креплений на брусе. Для этого сверху кладут мауэрлат и слегка прижимают.Концы застежек оставят следы на материале.

    Затем на шпильки нанизывается гидроизоляционная лента, накладывается брус с подготовленными отверстиями. Концы шпилек уплотняются шайбами ​​и стягиваются гайками. Мауэрлат плотно прижимается к стене.

    Для заделки шпилек при возведении стены необходимо просверлить отверстие в газобетоне глубиной до 500 мм и диаметром на 3-4 мм больше, чем размер шпильки. Кладочный клей используется для заполнения канала.Шпильку вставляют в композитную массу до упора и оставляют для полного высыхания.

    Другой вариант крепления шпилек — приварить их к металлическим пластинам в перпендикулярном положении. Полосы укладываются в шов перед последним рядом газосиликатных блоков. Они обеспечивают фиксацию штифта и защиту от выдергивания. В верхних блоках необходимо предварительно просверлить отверстия под штифты. Края керамзитовых блоков расправляют, чтобы не было перекосов от толщины металлических пластин.

    Добрый день или вечер!

    Вижу, что вы внимательно подходите к решению проблем каждого вопроса, мне очень понравилось, поэтому я решила подать заявку!
    Так что нет такой проблемы, но есть психологический дискомфорт (об этом чуть позже), из-за того, что нет армопояса.
    Подробнее.
    Дом построен следующим образом.

    1. Грунт, на котором стоит фундамент — песок с глиной (потому что при бурении свай эта смесь (светлая в виде песка) вышла).
    2. Что касается грунтовых вод, то вода летом составляет около 4 метров (по словам продавца участка), но когда сваи были сделаны на глубину около 2,4 м, воды не было; За площадкой был вырыт котлован для сбора родниковой воды и выход на дорогу глубиной 1,5 метра.
    3. Участок ровный (уклон незначительный 10-5 см на 8 метров), но впереди гора 300 метров, а за ней 200 метров проходит железнодорожная ветка (трасса на Москву через Пермь), иногда чувствуется небольшая вибрация.
    4. Фундамент 7,15 м на 8,12 м с крестообразной перемычкой внутри дома, ростверк 60 см (высота) * 40 (ширина) см (40 в земле + 20 над ним), сваи делают через каждые 1,1-1,3 друг от друга (от края до края сваи) диаметром 40 см на 2 м от нижней точки ростверка, не исключая перемычки (примерный вид фундамента прилагается), использовалась арматура 10 »
    5. Заливка была произведена в октябре прошлого года (2012 г.), марка бетона М200 (схема прилагается).
    6. В этом году началось возведение стен (июнь 2013 г.).
    7. Затем выкладывается рубероид в 2 слоя, цоколь из трех кирпичей М150 (с обдувом по 2 шт на комнату).
    8. Далее поехали на газовый блок (600 * 188 * 300). Первый этаж 13 рядов где-то 2,4 м, на них уложены балки перекрытия (10 шт), так как на первом этаже 5 стен, балки располагались следующим образом: задняя часть дома (там, где нет эркера) балки 150 * 150 где- то по 4 метра, опираясь на стену и перегородку на 30 см (на всю ширину блока), фасадная часть дома (с эркером) балки 100 * 150 на 5 метров, колодец , по одному от эркера до перегородки 6 м, все опереться с каждой стороны по 30 см (обернут рубероидом).
    9. Далее надстроили чердак, боковые стены высотой 1,2 метра и фронтоны высотой 2,3 метра.
    10. Блоки поставили на клей.

    Вот развязка.
    Я начал думать, как поставить дождевую крышу, к чему это крепить, а потом полез в Интернет почитать, что и как. Вычитали, что нужен был бронепояс (никогда не слышал об этом раньше, думал, что бензоблок вставлен как кирпич и поэтому в инет не лез и строители сказали, что дом будет стоять 100 лет) и соседей не сделал и прикрутил балку к блоку, а вот вам нужен был наручный ремень между первым и вторым этажами и на уровне 1.2 от 2 этажа до возведения фронтонов, багажная арматура между рядами газоблока. Какой чудо-материал, как над ним трясешься над ребенком. Но уже поздно, все встало. «Вот он, а ты не укусаешься» yu Ну он начал спрашивать на форумах что и как, а на меня все кричат, развалится, все разобьёт и сделай ещё раз. Решила спросить совета. Нет лишних денег, чтобы все сломать и сделать снова.

    Это психологический момент.Они пугали меня всякими страшилками. Подумал о возведении ломаного армопояса (по наклонным поверхностям стен фронтонов) в 3 стеклопластика по 8 с бинтом 1 м, шириной пояса 25 см и высотой 20 см, на нем балка 100 * 150 мм с шагом шпал 1,5 метра, затем сооружают мансарду с шагом стропильных ног 600-700 мм (доска 50 * 150). Прилагается вид на стропила и примерный вид на крышу. Что вы можете сказать об этой ситуации, может, что-то нужно усилить, а может и нет? Как построить чердак из газоблока 600 * 188 (высота) * 300 (ширина)?

    Для непосвященного в капитальном строительстве пользователь вряд ли знает, что такое мауэрлат, какую роль он играет при возведении конструкции и так далее.Поэтому вопрос о том, как крепится мауэрлат к газобетону, вообще понимают неправильно.

    Однако использование такой технологии — актуальное и очень эффективное решение. Он может помочь решить ряд существенных проблем, которые могут снизить долговечность и прочность конструкции.

    Также необходимо упомянуть более экономичный вариант указанного способа крепления. Если необходимо крепить мауэрлат к газобетону без армированного пояса, то в этом случае заливается не сплошной армированный пояс, а в нужных местах делают бетонные подушки.Такой крепеж для пеноблоков тоже достаточно надежен.

    2.3 Металлические шпильки

    Если у вас небольшой дом, а также небольшое давление крыши, можно использовать облегченный способ крепления стен из шлакоблока к бруску мауэрлата — металлические шпильки, вделанные в стену. Это стальной крепеж в виде болтов с квадратным основанием со сторонами более 5 см.

    Если при выполнении кладки из шлакоблока в стену врезаются шпильки, их необходимо установить на один или два ряда до верхнего края.Длина шпильки должна быть достаточной для прохождения через планку.

    Последующая фиксация аналогична фиксации мауэрлата шлакоблоком с помощью анкерных болтов.

    2.4 Гидроизоляция при установке

    Определившись со способом крепления, необходимо рассчитать крепеж и его расположение. Если необходимо закрепить мауэрлат к газоблоку без бронепояса, то подойдет первый вариант — стальная проволока.

    Срок службы кровли напрямую зависит от прочного и хорошо закрепленного мауэрлата, который не только принимает нагрузку на кровлю, но и способствует ее перераспределению в конструкции несущих стен.Для крепления к газобетону желательно использовать традиционный деревянный мауэрлат. Особенно важно тщательно подготовить все составляющие, включая деревянные балки, крепеж, арматурный каркас и качественную гидроизоляцию.

    Подготовка стен из газобетона

    Подготовка основания — это первый шаг, который необходимо сделать перед установкой мауэрлата. Стены из газобетона требуют установки армирующего пояса, который предотвратит проталкивание пенобетона и равномерно распределяет динамические и статические силы.Параметры минимального размера бетонной ленты — 200 х 150 м, а внутренняя поверхность стены служит точкой крепления.

    Основные этапы подготовки стен:

    • Устройство опалубки по периметру здания с обязательной обработкой фронтонов;
    • создание железобетонного пояса из П-образных блоков;
    • сборка каркаса из арматуры толщиной один сантиметр с выступом четыре сантиметра;
    • установка резьбовых шпилек диаметром 14 мм с выдержкой шага в один метр, что позволяет увеличить жесткость крепления;
    • заливные блоки бетоном серии М-200.

    Для застывания требуется не менее недели, после чего опалубка снимается и можно приступать к креплению мауэрлата.

    Препарат мауэрлат

    В качестве мауэрлата обычно используется деревянный брус или бревно сечением 10 х 10 см или 15 х 15 см. Дерево требует обработки антисептическими средствами, которые предотвратят процессы гниения и продлят срок службы. После обработки необходимо обернуть брус битумно-полимерной гидроизоляцией.

    Следует использовать только качественную древесину, не имеющую сучков и трещин и имеющую влажность, соответствующую строительным нормам.Если используется «сырая» древесина, необходимо установить гайку регулировочную анкера, с помощью которой конструкция затягивается один раз в год.

    Правильный монтаж мауэрлата

    Для правильного и надежного крепления используются анкеры Т- и Г-образной формы с шайбами ​​и гайками. Стандартная резьба может быть M12 или M14. При устройстве конструкции в условиях сейсмической опасности необходимо выдерживать шаг крепления на метровом уровне.

    Механический тип застежки

    • установка дюбелей в заранее подготовленные отверстия;
    • ввинчивание застежки;
    • твердое вдавливание зубцов гарпуна в газобетон;
    • расширение поверхности;
    • надежная фиксация конструкции.

    Данный способ крепления относится к разряду дорогостоящих, ввиду значительной стоимости анкеров и специальных дюбелей с гарпуном.

    Химический тип крепежа

    Менее затратный способ крепления мауэрлата, позволяющий качественно и надежно крепиться к газобетонным стенам. В его основе лежит использование капсулы с химическим веществом, которое проникает в поры материала и надежно фиксирует структуру. Поверхность из газобетона при таком креплении получает дополнительную теплоизоляцию и гидроизоляцию.

    Способы крепления

    Завершающим этапом работ является установка и крепление стропильной конструкции одним из двух способов.

    Первый способ крепления отличается простотой выполнения и заключается в нескольких последовательных действиях:

    • исполнение в досках с обмывом глубиной до одной трети толщины доски;
    • пара оцинкованных гвоздей забита крест-накрест с боковых частей;
    • крепление конструкции дополнительным гвоздем, забиваемым сверху;
    • Применение крепежных уголков для окончательного закрепления стыков.

    Гвозди, используемые для крепления, как и металлические уголки, должны быть качественными, что позволит надежно закрепить стропильную систему.

    Приложение для крепления вторым способом немного усложняет процесс, однако такие работы также могут выполняться самостоятельно, в зависимости от технологии. Главное преимущество в том, что нет необходимости выполнять промывку стропильных ног, а все действия выполняются в два этапа:

    • окантовка из нижней части специального опорного стержня метра длиной, которая должна надежно упираться в мауэрлат;
    • Пара оцинкованных гвоздей вбивается крест-накрест и дополняется третьим гвоздем, который закреплен сверху конструкции.

    Этот тип крепления рекомендуется использовать для стропил, имеющих небольшую высоту. Для правильного крепления анкерного бруса необходимо использовать только качественный пиломатериал, а также выполнить предварительные расчеты.

    Узнайте больше о редактировании в видео.

    Подведение итогов

    Все работы по установке и креплению мауэрлата необходимо проводить на основании точных расчетов и с использованием качественных строительных материалов, а также крепежа.Использование балок ненадлежащего качества или с повышенной влажностью может спровоцировать нарушение прочности всей конструкции.

    Для крепления мауэрлата к стенам из газобетона необходимы анкеры со специальными дюбелями или химический вариант монтажа. Обязательным требованием является выполнение теплоизоляции армирующей ленты с помощью экструдированного пенополистирола. Строгое соблюдение всех технологических требований позволяет выполнить прочное крепление мауэрлата и создать максимально надежную стропильную конструкцию.

    Крепление мауэрлата к газобетону или газобетону, как правило, производится с помощью армирующего пояса, расположенного в верхней части стеновых конструкций. Именно он становится опорой мауэрлата и обеспечивает большую прочность всему дому.

    Для чего нужен армопояс?

    Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он покроется трещинами или полностью расколется.Для предотвращения таких изменений оборудован бронепояс, который также позволяет избежать скольжения и деформации блоков, что приводит к неравномерному давлению всего веса.

    Что нужно знать

    Мауэрлат предназначен для соединения строительной коробки, а также для распределения нагрузки на все стены. Для изготовления крепежа в основном используется дерево. Оптимальный вариант — брус из твердых пород дерева, поверхность которого покрыта антисептическим составом.

    Желательно, чтобы крепление мауэрлата к газобетонной стене было непрерывным по всему периметру стеновых конструкций.Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбивают гвозди, в результате бруски образуют единую систему для установки стропил, соединенных с соседними элементами. Прутки должны находиться с внутренней стороны кладки, а снаружи должно быть не менее 5-6 см. Для поддержки мауэрлата по внешнему краю стены делают кирпичный парапет, некоторые части которого крепятся прямым замком.

    Способы крепления мауэрлата к стенам из пенобетона

    Для разных условий можно использовать несколько методов:

    • фиксация шпильками, установленными в кладке;
    • анкеровка на базе бронепояса;

    В последнем варианте проволока прокладывается между кирпичами таким образом, чтобы средняя часть находилась под ними, а внешние стороны выходили наружу.Длина должна быть достаточной для свободного протягивания стержня и последующей затяжки. Количество ремней должно соответствовать количеству стропил. С помощью металлической проволоки мауэрлат дополнительно крепится к стене.

    Ремень армированный

    Крепление мауэрлата к газобетону с помощью армированного ремня является наиболее предпочтительным, так как блоки отличаются недостаточно плотной конструкцией и сложностью монтажа хомутов любого вида. Стоит отметить преимущества использования армированного ремня.В первую очередь, это выравнивание верхней части стен и усиление всей конструкции дома; во время его обустройства заранее создаются фиксаторы для мауэрлата. В исполнении проще всего использовать П-образные блочные элементы в виде желоба по периметру наружных стеновых конструкций, при этом перерывов быть не должно. Далее на угловых деталях формируется пропил. Для сборки каркаса используется арматура с поперечными перемычками, затем ее укладывают в желоб с последующим заливанием бетонной смеси.Для обеспечения солидности масса заливается за один прием. Перед этим на армированный пояс закрепляют анкеры с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также крепятся к раме по линии натянутого шнура в вертикальном положении. Так же, как и в случае использования, количество стропильных ног и анкерных зажимов должно совпадать. Сначала необходимо определиться с оптимальным расположением элементов, чтобы избежать их нахлеста на точки крепления стропил.

    Крепление мауэрлата к газобетону шпильками

    Этот вариант оптимален для небольших зданий и крыш с легкой конструкцией, когда кровля и стены не испытывают значительных нагрузок. Шпильки бывают двух типов: это болты, образующие единую конструкцию со стальным квадратом, или элементы в виде L-образной формы. Их крепление осуществляется в несколько рядов до верха, при этом длины должно хватить на контргайку и толщину планок.Процесс аналогичен анкерному методу: брус надевается на шпильки, когда кладка затвердевает, и фиксируется гайками. Есть и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

    Достаточная жесткость и надежность крепления достигается за счет привязки болтов к каркасу и их дополнительной кирпичной кладки бетоном. Достаточно надеть мауэрлат на шпильки и гайками натянуть его на блоки.

    При необходимости крепления мауэрлата к газобетону без армированного ремня используются монолитные заглушки и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических стержней, именно на них крепятся анкеры.

    Характеристики:

    Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно ровным, даже если вы используете шнур и уровень, работать с жидким бетоном сложнее всего.В первую очередь задается точное расположение креплений, на доске с ровной поверхностью размечаются точки верхних частей болтов, затем переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Далее к стене крепится брус. Основание стропил фиксируется болтами, дополнительно используются шайбы и гайки.

    Крепление мауэрлата к газобетону следует производить после выбора способа крепления и предварительного планирования количества и расположения хомутов.В первую очередь между бетоном и деревом образуется надежная изоляция. Это необходимо в связи с развитием интенсивной гнили дерева; для предотвращения этого процесса используется гидроизоляционный материал, уложенный в два слоя. Это могут быть как современные варианты, так и привычные, например, полиэтилен или рубероид.

    При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех крепежных элементов, продеть проволоку, при этом концы скручены таким образом, чтобы получить максимальное соединение между стеной и Мауэрлат.

    Следует отметить, что их нельзя использовать с шлифовальной машиной, так как этот инструмент не подходит для обработки дерева. Несоблюдение этого правила может привести к травмам во время эксплуатации.

    Раздвижная пара

    Установка стропил выполняется после надежной фиксации мауэрлата. Стропильная конструкция может быть навесной или жестко закрепленной, выбор подходящего варианта зависит от требований, которым должны соответствовать точки крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (навесная или слоистая).

    Навесная версия может иметь разные стыковки. Самым распространенным является жесткое сопряженное крепление без возможности смещения и поворота. Скользящая сопряженная деталь также используется для перемещения балки и поворота по отношению к балке. Последний вариант снижает расширение бруса от теплового воздействия и усадку здания, все это препятствует передаче разрывных нагрузок на конструкции стен.

    Для создания скользящей сопряжения используются три техники:

    • использование специального металлического крепежа для соединения стропил;
    • удаление балки за пределы стен и фиксация пластиной;
    • Выполнение пропила в стропильной доске и крепление ее к мауэрлату с помощью уголка, скоб или гвоздей.

    Жесткое сопряжение

    Бетонные и деревянные постройки, а также деревянные конструкции редко обходятся без него. В связи с тем, что и каркасные, и бревенчатые дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения строительной коробки и кровли существует вероятность появления значительных напряжений, вызывающих повреждение конструкции дома. стены и стропила. Для создания жесткого сопряжения необходимы опорные стержни длиной 1 метр, закрепленные на гвоздях и стальных уголках.с баром должен примыкать к структуре мауэрлат в соответствии с напорной линией. Это предотвращает перпендикулярные смещения. Углы и гвозди исключают боковое смещение, при этом последние нужно вбивать под углом с обеих сторон, чтобы они пересекались в планке. Третий гвоздь вбивается в балку, которая должна иметь вертикальное направление.

    Заключение

    Крепление мауэрлата к газобетону имеет свои характерные особенности, которые необходимо учитывать при устройстве, таким образом можно избежать проблем с эксплуатацией кровли.При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы желательно обратиться к профессионалам, которые гарантируют надежную кровлю, которая на долгие годы защитит дом от холода и атмосферных осадков. Во время строительства на этом этапе работ экономить не стоит, так как это может вызвать дополнительные финансовые вложения и временные затраты.

    строительство железобетонного пояса в Херсоне и Николаеве прайс строителей PROFI STORY

    09.05.2018

    Заливка Армопояса на прокат застройщикам цена установки в Херсоне Армопояс представляет собой монолитную железобетонную конструкцию по стенам дома. Он служит для усиления и повышения устойчивости здания к деформирующим нагрузкам, таким как неравномерное проседание здания и грунта под ним, различным природным факторам. Заливка армопояса — необходимый этап в строительстве, ведь он позволяет на значительную часть продлить срок эксплуатации постройки. Особое значение имеет заливка армированного пояса по газобетону, так как его прочность и устойчивость к агрессивной среде ниже, чем у аналогов.

    Особенности заливки армопояс Конструкция армопояса представляет собой жестко связанный арматурный каркас, залитый в бетон. Таким образом достигается необходимая прочность. Но такой простой конструктивный элемент не так прост в изготовлении и имеет множество важных тонкостей. Это оправдывает цену на набивку армопояса. Процесс монтажа железобетонного пояса делится на 3 этапа:

    1. Изготовление арматурного каркаса — производится из арматуры, придающей конструкции жесткость.Монтаж каркаса осуществляется в первую очередь — сегменты арматуры устанавливаются по углам и периметру стены на расстоянии 1-5 метров. После нижний ряд арматуры горизонтально крепится к вертикальному основанию. Параллельно лежащие стержни соединяются короткими метками. Аналогичным образом крепятся вертикально стоящие отрезки, на которые вяжется верхний ряд арматуры.

    2. Установка опалубки — сборно-разборной или несъемной формы, в которую будет заливаться раствор.Преимущество разборной опалубки в том, что она может быть изготовлена ​​из любого листового материала. Часто используются доски. Несъемная конструкция отличается большой надежностью при бетонировании, так как ее части невозможно раздвинуть. Цена в 2017 году зависит от выбора типа опалубки и наполнения армопояса.


    3. Бетонирование — заключительный и один из самых ответственных этапов. Важно соблюдать нормы и технические правила, чтобы сейсмический пояс долгое время служил защите конструкции.Может осуществляться заправка армопояса вручную или с помощью насосов. Качество бетона не должно быть ниже В15, а при самостоятельном изготовлении смеси расчет цемента, песка и щебня проводится в соотношении 1: 2: 2. Для этого стоит использовать глубинный вибратор. удалить из раствора лишний воздух. При таком подходе исключено возникновение воздушных ям и неровностей.
      Стоит помнить, что армирующий пояс представляет собой монолитную конструкцию, и бетонирование лучше проводить одновременно.Заполнение деталей армопояса — не лучшая идея, так как неравномерное застывание увеличивает вероятность появления трещин. После бетонирования следует этап ухода и контроля. Бетон необходимо покрыть полиэтиленом и своевременно поливать. Это необходимо для обеспечения систематического высыхания смеси и повышения ее прочностных характеристик.
      Стоит знать, что заливка армопояса на морозе отличается от процесса в теплый период. При низких температурах бетон требует особого ухода — в него добавляют противоморозные добавки, он выдерживается при высокой температуре горячей водой и укладывается только после того, как смесь наберет 50% «минимальной прочности».
      Вне зависимости от того, заливается ли армопояс бетононасосом или руками, эксплуатационные характеристики не сильно отличаются. Однако затраты на рабочую силу различаются во время подъема материалов до верха стены, работы на высоте и фактического приготовления бетонной смеси. Стоимость заливки армопояса вручную высока, но ее можно снизить, применив бетономешалку.

    Заливка армопояса в Херсоне от компании Профи Строй
    Строительная компания Профи Строй оказывает услуги по установке армирующего пояса на дому в Херсоне.Предлагаем лучшую цену в Украине на наполнение армопояса. Зачем обращаться к нам:

    • Квалифицированные специалисты;
    • Четкое указание согласованных дат;
    • Оптимальное соотношение цены и качества.

    Также у нас можно заказать строительство ленточного или плитного фундамента в Херсоне, Николаеве, Одессе.
    Заказывая у нас строительные услуги, вы получаете опыт наших сотрудников, работающих на долговечность вашего дома.
    Теги: армопояс цена строительных работ, Армопояс в аренду строителям стоимость строительства в Херсоне, заливка армопояса, заливка армопояса бетононасосом, заливка армопояса на морозе, ручная заливка армопояса, ручная заливка армопояса цена, заливка армопояса первого этажа в г. Херсон 2018, заправка армопояса на газ, заливка армопояса строительной бригадой с бетононасосом в Херсоне, заливка армопояса цена, заливка армопояса цена 2018, заливка армопояса цена Украина, заливка армопояса -лента по частям, профессиональная заливка армопояса строителя МИ в Херсоне, профи строительных бетонных работ 2018 г. Херсон цена, строителей нанять для заливки армопояса в Херсоне

    Крепеж для кровельных систем.Технология крепления стропил к мауэрлату. Как соединить части стропильной системы

    Для того, чтобы постройка крыши была надежной, требуется очень прочная кровельная система, которая является несущей конструкцией крыши. Крепление соединений отдельных элементов влияет как на сохранность кровли, так и на ее характеристики. Обязательным условием для прочной крыши является правильная установка силовой плиты. Если при строительстве стропильной системы ошибиться, то в этом случае все может привести к преждевременному разрушению кровли дома.Именно поэтому очень важно соблюдать правила и требования СНиП, регламентирующих устройство крыш.

    Что такое силовая пластина?

    Мауэрлат — это так называемый фундамент для устройства кровли. Это связано с тем, что он позволяет не только надежно закрепить стропила, но и равномерно распределить вес всей конструкции по периметру стен здания. Крепление стропил может осуществляться разными способами, однако следует учитывать, что при неправильной установке возникает перекос.

    Мауэрлат монтируется непосредственно под сами стропила. Для этого используйте либо брус, либо бревно с обрезной стороной. Таким образом стропила к силовой плите позволяют равномерно распределить нагрузку на верхнюю часть стен дома. Всего крепление стропил к мауэрлату выполняет 2 основные функции: выдерживать временные и постоянные нагрузки. Сейсмические явления временные, и постоянное давление веса кровельной конструкции на опору.

    Для качественного монтажа стропил необходимо приобретать только качественный крепеж. Все запилы должны быть очень четкими и плотно прилегать друг к другу. Кроме того, нельзя использовать различные подложки и подушечки. Все это нарушает крепление стропил к силовой плите. Такие детали могут деформироваться и выпадать из общей конструкции из-за больших нагрузок. Все крепления стропил к силовой плите выполняются исключительно с помощью металлических пластин, скоб, гвоздей и болтов.Болты и гайки требуют наличия шайб. Такие элементы позволят гайкам не врезаться в древесину стропил и мауэрлат.

    Правила монтажа стропил

    Существует всего несколько основных, очень важных правил крепления стропил к мауэрлату, несоблюдение которых может привести к преждевременному разрушению или перекосу кровли. Вот основные из них:

    1. Все стропила необходимо монтировать исключительно на металлические уголки или плиты. Многие игнорируют эту рекомендацию, а ее несоблюдение приводит к тому, что все крепления начинают все глубже проникать в структуру дерева.Поэтому приобретать эти тарелки нужно заранее.
    2. Что касается монтажа бруса, то вместо шурупов и гвоздей лучше всего использовать специальные анкерные крепления и болты.
    3. Перед тем, как непосредственно прикрепить стропила к мауэрлату, необходимо залить специальные седла, которые в дальнейшем обеспечат плотное соединение деревянных элементов между собой.
    4. Чтобы файлы выглядели одинаково, примените шаблоны. В том случае, если угол наклона откосов разный, то шаблоны соответственно нужно сделать разными для каждого из откосов.В среднем глубина запила должна составлять ширины стропильной ноги. Если под рукой нет шаблонов, придется постоянно снимать мерки и следить за правильностью составления файлов.
    5. При установке необходимо использовать исключительно качественный крепеж. На материалах нельзя экономить, так как в дальнейшем это приведет к тому, что конструкция кровли не будет долговечной. Запилы для стропил нужно делать очень аккуратно, без спешки, чтобы не использовать вставки и другие дополнительные элементы.
    6. При строительстве деревянного дома применяется раздвижное крепление. Такая технология монтажа необходима для соединения как с мауэрлатом, так и с боковыми лагами. Для создания скользящей застежки используются специальные «горки». В этом случае их использование обязательно.

    Все крепления должны быть очень прочными, чтобы выдерживать нагрузки даже самых сильных ветров. Иначе ураган сможет пробить крышу.

    Способы крепления стропил

    Всего существует два основных метода крепления: жесткий и скользящий.

    Жесткий — такие крепления стропил к мауэрлату необходимы при креплении наклонных стропил, так как в этом случае необходимо, чтобы ножка очень плотно садилась на основание. В этом типе крепления не должно быть никаких усилий: скольжение, скручивание, поворот и т. Д. Для достижения такого эффекта можно выполнить одно из следующих действий:

    • сделать пропил на стропиле;
    • Ударная планка на стропиле.

    Для того, чтобы сделать надрез мауэрлата, сначала необходимо сделать надрез на каждой ножке фермы по шаблону.Затем каждое стропило вставляется в мауэрлат с помощью седла и фиксируется гвоздями. Этот метод используется в любом строительстве и обеспечивает жесткое соединение.

    Что касается второго способа, то его выполнение осуществляется с помощью метровой планки, которую пришивают к стропильной ноге. Для крепления используются металлические уголки, которые предотвращают смещение линий в разные стороны.

    Раздвижные — такие приставки используются в тех случаях, когда дом строится из бруса или бревен, то есть при строительстве дома из дерева.Впоследствии дерево меняет свои физические свойства, оно начинает усыхать и сохнуть. Вся конструкция здания начинает оседать. Стропила тоже имеют свойство давать усадку, поэтому в этом случае сделать прочный крепеж не получится.

    Во избежание деформации здания крепление стропил обеспечивается с возможностью свободного перемещения.

    Сегодня производители крепежа выпускают для этих целей специальные изделия, которые называются санками. Кроме того, можно использовать металлические уголки с продолговатыми отверстиями для крепежа.

    Материалы и инструменты для крепления

    • металлические уголки;
    • скоб;
    • стяжки;
    • древесина;
    • стропил;
    • болты с гайками;
    • лобзик;
    • отвертки;
    • дрель;
    • гаечный ключ.

    Как сделать своими руками конскую стропильную пару

    Всего используются три основных метода:

    1. Стык встык. По этой схеме верхняя часть ножки фермы срезается под тем же углом, что и откос.После этого они подключаются. Для более точного угла наклона желательно использовать готовый шаблон. Для фиксации используются длинные ногти.
    2. По гребню бега. Этот метод аналогичен предыдущему. Отличается только тем, что в этом способе есть коньковая балка. Такая конструкция очень надежна, но в некоторых случаях требует установки дополнительных опор. Это сильно снижает функциональность такого помещения, как чердак. Таким образом, такая конструкция не подходит тем, кто планирует сделать из мансарды еще одну утепленную комнату.Главное преимущество этого метода в том, что для строительства не требуется шаблон.
    3. Перекрытие. При таком способе верхний стык стропильных ног перекрывается нижним.

    Как крепить стропила к мауэрлату

    Используя описанную ниже схему последовательного монтажа, можно будет закрепить стропила к силовой плите. Последовательность:

    1. Для начала нужно поставить сам мауэрлат. Это брус, который послужит опорой для всей конструкции стропил.Мауэрлат необходимо укладывать поверх стен на бетонный пояс. Шпильки изготавливаются из оцинкованного металла с шагом 120 см. Диаметр шпилек 10 мм.
    2. Если вы планируете делать отапливаемый чердак, то под мауэрлат делается слой теплоизоляции.
    3. Балку необходимо поставить возле шпилек, после чего нужно определиться с местами для сверления отверстий. Мауэрлат надевается на шпильки, при этом выступ должен оставаться на уровне 20-30 мм. С помощью гаек с шайбами ​​большого размера фиксируется мауэрлат.
    4. После установки мауэрлата, вы можете начать крепление стропил к бару поддержки. Он фиксируется скобами и скобами из оцинкованной стали.
    5. Таким же образом соединяются стропила с коньковой балкой.
    Для соединения используются шпильки

    : для ондулина — диаметром 8 мм, для цементно-песчаной кровли — 10-12 мм.

    При установке кровельной системы важным этапом является прикрепление отдельных элементов к стропильным ногам и фиксация стропил к прогонам, силовой плите или балкам.На чертеже проекта должны быть указаны типы соединений для каждого узла конструкции, а задача установщика — правильно прочитать чертеж и выполнить все соединения согласно рекомендациям проекта. Казалось бы, все просто: подкладка крепче — и будет счастье. Однако на практике все несколько сложнее. Существуют разные типы сопряжений: жесткие защемления, ползуны с разной степенью свободы и т. Д. Для каждой стропильной системы используются различные комбинации таких сопряжений, причем каждый тип определяется расчетом сил, т.е.е., настоящая механика, и малоэффективная.

    Стропильная система должна безупречно выдерживать нагрузку на кровельный материал, а также ветровую и снеговую нагрузку.

    Типы и конструкции основных несущих элементов кровли

    Стропила, или стропильная основа, является основным поддерживающим элементом крыши, непосредственно воспринимающим нагрузку, создаваемую весом кровельного пирога, атмосферными осадками и ветром, и передающая эта нагрузка с помощью подстропильных конструкций на стены здания.

    Для удобства рассмотрим типы стропил на примере двускатной крыши. Механика — не самый простой предмет для понимания на основе поверхностных знаний; поэтому лучше говорить о простых структурах, которые можно легко представить, используя пространственное воображение и элементарную логику.

    Итак, стропила бывают двух основных типов — наслонные и навесные.

    Подвесные стропила и виды их соединений

    Подвесные стропила имеют две точки опоры — внешние стены конструкции.Вверху эти стропила соединяются, упираясь друг в друга. В результате на стропильные ноги действует сжимающая и изгибающая сила, и система стремится «разойтись». Поэтому подвесные стропила, как правило, имеют более низкую затяжку, связывающую концы стропильных брусьев и направленную на расширение подъемную силу. Часто роль нижней подтяжки играет балка потолка, концы которой могут быть вынесены за пределы стен, а могут и не выполняться.

    Как видите, конструкция подвесных стропил представляет собой ферму треугольной формы.


    Треугольные стропильные фермы эффективно снимают предел прочности на разрыв

    В зависимости от угла наклона стропил и размера пролета между опорными стенами ферму можно усилить дополнительными подкосами, ригелями, прогонами и стойками. Фермы обычно собирают частично или полностью по шаблону на земле или временном настиле прямо на крыше и монтируют на стены.

    Соединение подвесных конструкций с нижним натяжением

    Как было показано, висячие стропила имеют тенденцию расходиться, поэтому в месте крепления стопы к стяжке или балке стропила будет стремиться соскользнуть по поверхности затяжки в направление силы.Чтобы избежать этого скольжения, необходимо упереть конец стропильной стопы. Для этих целей используются следующие типы соединений: зуб

    • с упором;
    • зуб шип;
    • Фокус на конце затяжки.

    В зависимости от угла наклона подошвы фермы используются одинарные или двойные зубцы. Для предотвращения горизонтального смещения ножки по оси балки соединение можно производить шипом и проушиной.

    Одиночный зуб используется, если уклон крыши по отношению к горизонтали равен или превышает 35 °.

    В пятке балки фермы вырезается как бы клин, на конце которого на нижней плоскости делается шип. В затяжке соответственно стоит гнездо или упор с ушком. Глубина гнезда составляет примерно 1/3 — 1/4 толщины балки фермы. Не допускается большая глубина пропила во избежание расшатывания балки.


    На конце стропила делается одинарный зуб с шипами.

    Во избежание выкрашивания конца балки под действием давления стропильной ноги резец раструба выполняется на расстоянии 250-400 мм от внешнего края балки.Такое соединение называется одиночным зубом с упором и шипом, оно предотвращает скольжение и скольжение стропильной стопы по балке в направлении ее продольной оси, а также предотвращает смещение стропил из стороны в сторону в направлении крепления. в горизонтальной плоскости перпендикулярно продольной оси балки.

    В случае скатной кровли с углом наклона скатов относительно горизонтали менее 35 ° используется стык с увеличенной площадью трения стропильной ноги и длинной балки и увеличенная площадь опоры этих элементов.Для этих целей используют двойной зуб с шипом или без него.

    Для двойного зуба с шипом в балке вырезаются два упора, а в крайнем упоре вырезается шип, а в крайнем зубе вырезается соответствующая проушина, точно подогнанная под размер шипа. стропильная стопа. Геометрия этих элементов должна максимально точно совпадать, чтобы обеспечить необходимое трение.


    Для упора стропильной ноги используйте соединение двойным зубом с шипом

    Глубина врезки чаще всего используется одинаковая для обоих зубцов.Если зубцы различаются, то, как правило, вставку проводят на глубину 1/3 толщины балки для первого зуба и 1/2 толщины для второго.

    Иногда для крепления стропил используют метод крепления ножек к концу балки. При таком соединении в стропилах врезается зуб-упор так, чтобы крайняя плоскость зуба лежала на краю плоскости прижимной доски, а другая его плоскость опиралась на специально сделанную затяжную выемку.Для соединения с концом затяжки глубина прорези составляет 1/3 толщины балки затяжки, а зуб следует вырезать как можно дальше от края стопы.

    Подвесные стропила и типовые соединения для них

    Подвесные стропила устанавливаются в домах, имеющих одну или несколько несущих промежуточных стен. В этом случае на верхний край стены — цокольный этаж укладывается деревянный брус, в который упираются вертикальные столбы. На эти стойки ставят прогон, как правило, коньковый.Если промежуточная стена не посередине, то балку можно сместить относительно конька. Такое смещение не должно превышать одного метра для крыш с пролетом до 14 м.


    Подвесные стропила устанавливаются в домах с опорами колонн или с несущей стеной посередине

    При среднем расположении стены коньковая балка служит опорой для стропильных ног, которые теперь не полагаются только на внешних стенах, но и на внутренней.Для такой конструкции не всегда необходимо наличие нижней затяжки, так как на стропила действует только сила прогиба. Такая система называется недалёкой.

    Важно! Для негерметичной системы должно выполняться следующее правило: изгибающееся, не имеющее решающего значения стропило имеет одну неподвижную, но свободно вращающуюся опору и одну подвижную и свободно вращающуюся опору.

    Существует три варианта крепления стропил, соответствующих этому правилу:

    • Жесткое сопряжение в коньке и мобильное — к силовой плите.Это наиболее распространенное соединение для двускатных крыш с подвесными стропилами. Верх стропильной ноги прижимается к балке или к противоположной ноге и закрепляется деревянной косынкой, MPW или гвоздем. Также используются болтовые соединения. Нижний конец стропила прикрепляют к мауэрлату гибкой металлической пластиной, забитым вертикально гвоздем или двумя боковыми гвоздями, вбитыми наискосок через стропило в мауэрлат.


    Сдвижная штанга внизу и жесткая в коньке не дает

    Также можно закрепить стропильную ногу с помощью уголков, прибитых с двух сторон доски, но тогда гвозди не вбиваются стропило.Стык должен быть ползуном, поэтому балки нельзя крепить большим количеством гвоздей или шурупов, иначе конструкция превратится в распорку.

    Придавите стропильную систему к стенам, при этом между ножками будут сделаны перекручивания проволоки и вбитые молотки в стену. Если эту функцию передать уголкам, которые крепят стропила к мауэрлату, то конструкция, опять же, станет распоркой.

    • Жесткое крепление к мауэрлату и мобильное — к коньку.Для реализации такой схемы, в нижней части фермы стопа опирается на мауэрлате с зажатым баром поддерживает до 1 метра в длине или raspi зуб выполнен в баре стропила, с которой стропильными остатками на мауэрлате.

    На верхнем конце ноги делают горизонтальную прорезь со скосом, глубина которой не должна превышать 1/4 высоты стропильного бруса. Фаска делается так, чтобы обрезка не препятствовала изгибу стропила, потому что в противном случае разрез может упасть боковой щекой в ​​балку балки, и система превратится в распорку.Обшивка по длине не должна превышать высоту сечения балки фермы, а длина ее скошенной части должна быть не менее половины высоты сечения стропила.

    Таким образом, получаем двускатную кровельную систему, в которой стропила неплотно укладываются на коньковую балку и крепятся к ней по принципу раздвижной опоры, при этом стропильные ноги между собой не скрепляются. Следовательно, теперь двускатную крышу можно рассматривать как две наклонные односкатные системы, примыкающие друг к другу высокой частью.

    Важно отметить, что подшивка опоры ящиками или срез верхней части стропила должны быть строго горизонтальными, иначе система сразу же покажет тягу при малейшем отклонении. Из-за сложности выполнения верхнего крепления такая схема для двускатных крыш практически не применяется, к тому же отсутствие расширения силовой плиты при прогибе стропил под нагрузкой чревато раскрытием конькового узла. кровельной системы.

    • Жесткое раздавливание конька и подвижного скольжения мауэрлата. При таком соединении максимальный изгибающий момент приходится на опору конька, и стропильные ноги получают разгрузку. При таком соединении можно получить большую несущую способность балок фермы, но при этом больше нагружает коньковый узел, поэтому может потребоваться дополнительный расчет этого узла.

    Очевидно, что во всех трех вариантах монтажа мы использовали одну опору, допускающую скольжение и поворот, и одну, допускающую только поворот.Эти крепежи сегодня производятся с использованием монтажных пластин, так как они значительно снижают трудоемкость работы. Можно использовать традиционные скобы, гвозди и деревянные стволы.

    Крепеж и элементы

    В целях повышения надежности места крепления стропил фиксируются болтами и хомутами, сами узлы крепятся на совершенный костыль, забитый или замурованный стальной катанкой или металлической полосой.

    Также для осуществления крепежа и соединения элементов стропильной системы используют различные деревянные и металлические приспособления — анкерные крепления.

    Это:

    • деревянные — косынки, брусья, короткие ножки для создания шипа, пластины для создания дюбеля;


    Деревянные косынки часто используются для крепления элементов стропильной системы.

    • металл — каретки и каретки, зубчатые пластины, уголки, перфоленты, болты, хомуты, петли, скобы, накладки, гвозди, анкеры и др.


    Уголки, пластины и зажимы — обычные стропила для крепления

    Сдвижные сопряжения удобно создавать с помощью специальных анкерных креплений.


    Крепление для раздвижного соединения

    Такие крепления (раздвижные) особенно актуальны для деревянных и каркасных домов, так как они «дышат» в процессе эксплуатации, т.е. меняют свою геометрию в зависимости от влажности и температуры. Понятно, что если кровельная система жестко закреплена и лишена возможности выравнивать движение частей дома, крыша может просто не выдержать нагрузки и обрушиться.

    Выбор определенных соединений, определение степеней их свободы, а также пределы этой свободы должны производиться только компетентным инженером или архитектором.Установку и соединение можно доверить только профессионалу, так как от точности геометрии и подгонки деталей друг к другу напрямую зависит уровень надежности кровельной системы, а значит, и уровень вашего комфорта.

    Крепление стропил к мауэрлату — один из важнейших моментов при строительстве дома, в частности при устройстве кровли.

    Вся сложная кровельная система опирается на мауэрлат, который является ее фундаментом, так называемым фундаментом всей кровли.

    Это мауэрлат, который защищает несущие стены от деформаций, связанных с давлением кровли, равномерно распределяя нагрузку по всей длине стен.

    Стропила, в свою очередь, являются основными конструктивными элементами кровли.

    Основные узлы примыкания стропил к мауэрлату

    Для начала стоит выделить основные монтажные элементы для монтажа кровельной системы.

    Сюда входят:

    • уголки — используются, когда нужно плотно установить стропила на мауэрлат.Способен сделать крепление более устойчивым. Плюс в том, что в деревянных деталях не нужно делать пропилов — уголки фиксируются гвоздями «ерш» или шурупами;
    • кронштейны — изготовлены из оцинкованной стали. Монтаж осуществляется без запила по дереву, кронштейны крепятся анкерами, гвоздями или шурупами;
    • Лента монтажная перфорированная
    • — служит для дополнительной фиксации стыка, придавая прочности кровельной системе. Для монтажа требуются шурупы или гвозди;
    • Крепеж
    • ЛК, «горки» — используются для защиты кровли от деформации при проседании грунта и усадке здания;
    • болты с гайками, гвозди, стяжки, саморезы, некоторые другие элементы.

    Вся фурнитура должна быть качественной и надежной — на этом не стоит экономить.

    Необходимо исключить использование различных прокладок, которые со временем могут деформироваться и выпадать.

    Стропильная конструкция состоит из мауэрлата, эндова, стропильной опоры, коньковых перегородок, прогонов, обрешетки.

    Для того, чтобы понять, как все компоненты связаны между собой, необходимо определить, какие бывают места стыковки мауэрлата и стропил.

    Для начала крепится мауэрлат на оси стены. Есть несколько способов связать себя.

    Первый способ подходит при установке кровли большой площади. Для этого по периметру стены наливают армопояс, в которые сразу вставляются металлические штыри.

    В этом случае силовая плита будет прикреплена к стене с помощью штифтов, которые проходят через балку и устанавливаются.

    При использовании второго метода пластина питания крепится к стене с помощью проволоки.Для этого уложите его между слоями кирпича (за 3-4 ряда до окончания кладки).

    В этом случае можно крепить стропильную проволоку прямо к стене. Однако такое соединение может нарушить целостность стены.

    Если узел крепится к балке, то в стропиле вырезается «зуб с шипом», а в балке с этим гнездом следует вырезать упор для шипа.

    Резка производится на расстоянии 0,2 — 0,5 м, начиная с свисающей части балки.Одиночный «зуб» сделан с шипом, не допускающим смещения в стороны.

    В случае плоской кровли, если степень наклона меньше 30 °, то стропильные ноги монтируют с увеличением опоры на балку.

    Узел конькового соединения бывает трех видов: встык, внахлест, крепление на коньковую балку.

    В первом случае одна часть стропил должна быть обрезана под таким же углом, что и уклон крыши, а затем необходимо упереться в соответствующее стропило с обратной стороны (они должны быть обрезаны поровну).

    Подрезку углов желательно делать по трафарету. Для фиксации обычно используют 2-4 гвоздя. Место стыка фиксируют, поместив на него пластину из дерева или металла.

    Установка на коньковую балку аналогична предыдущему креплению. Отличие заключается в том, что между срезанными под углом стропилами закрепляют коньковый брус. Этот вид узла сложен, по этой причине в строительстве практически не используется.

    Перекрытие — самый популярный способ, хотя и похожий на первый.Основное отличие в том, что стык делается не встык, а внахлест. Стропила соединяются боковыми разрезами. Привлекайте их гвоздями, болтами или булавками.

    Схемы и способы крепления стропил к силовой плите

    Монтаж стропил — один из важнейших моментов при строительстве кровли. От способа крепления опорных балок будет зависеть состояние кровли при различных обстоятельствах (снегопад, проливные дожди, перепады температур).

    Жесткая схема крепления

    Для односкатных и двускатных крыш применяется жесткая схема монтажа стропильной системы к основанию.

    Система этого крепления исключает возможность воздействия на узлы подключения. В процессе эксплуатации кровли сводятся к минимуму возможные смещения и деформации кровельной системы.

    Высокая прочность основана на использовании металлических уголков. Дополнительно рекомендуется закрепить брус к основанию с двух сторон специальными уголками — это поможет предотвратить поперечные смещения.

    Монтаж стропильной системы выполняется под прямым углом, в этом случае необходимо задать конструкции определенный уклон, закрепив ее боковыми гвоздями.По жесткой схеме часто используют якорь и проволоку.


    Вариант раздвижного крепления

    Всем известно, что дерево при высокой влажности расширяется, а в жаркую и сухую погоду дает усадку.

    По этой причине чаще используется в строительстве деревянных домов не жесткой, а раздвижной схемы.

    При использовании данной схемы крепления в некоторых случаях фермы могут двигаться в нужном направлении. Для применения этого крепления подходит вариант двускатной крыши.

    Для данной схемы существует несколько видов крепления. Итак, нужно сделать углубление на стропильной ноге, предварительно закрепив мауэрлат и брус, затем закрепить все гвозди.

    Причем делать так, чтобы гвоздь прошел через пучок и плотно сел у основания.

    Другой вид фиксации может быть выполнен с помощью металлических скоб и специальных пластин. Очень часто используется элемент под названием «слайд».

    Несмотря на то, что схема называется раздвижной, все элементы конструкции надежно скреплены между собой, но при необходимости равномерно смещены.


    Применение данной схемы крепления связано с тем, что со временем земля смещается и фундамент проседает — это приводит к нарушению конструкции кровли.

    Раздвижная схема позволяет избежать ненужных изменений и разрушения конструкции крыши.

    Как крепить стропила к мауэрлату? Это зависит от расположения несущих стен. Способы крепления стропил к мауэрлату делятся на наслонные и висячие. Толкатели в свою очередь делятся на проставки и бесспорные.

    Гнутый способ крепления стропил

    Использование неоспоримого приспособления для стропильных ног снижает нагрузку на опорные стены. На заранее закрепленных затяжках находятся вертикальные стойки, которые будут точками опоры. Этот способ подходит для одно- и двускатной кровли, имеющей несущую стену.

    Узел, поддерживающий стропила к мауэрлату, редко делают навесным (раздвижным). При использовании в шарнирах подвижных петель конструкцию крыши можно опустить на несколько сантиметров.

    Это свойство очень пригодится в первые годы после окончания строительства, так как со временем новостройка дает сквозняк.

    Если вместе с несущими стенами крыша не изменит своего положения, стены здания могут подвергнуться деформации или разрушению. Этого не произойдет, если стропила крепятся под наклоном.

    При использовании анкерных креплений дистанционной системы требуются крепежи жесткого типа без использования петель.

    В этой конструкции все стыки сделаны благодаря панели поддержки. Получается, что верх прикрепленного стропила опирается на верхнюю часть соответствующего стропила с другой стороны.


    Как исправить стропила в этом случае? Крепление к желаемому мауэрлату следует проводить к стене.

    Для этого подойдет жесткий каркас, закрепленный на стене анкерами или скобами, в углах которого нужно установить специальные уголки.

    Такая конструкция подходит, если нужно установить крышу для небольшого дома.Для больших зданий силовые плиты устанавливают в специальные бетонные желоба с анкерным креплением. Основная нагрузка в такой системе приходится на желоб и применяется при строительстве шлакоблочных построек.

    Схема подвесного крепления

    Стропила подвесные предназначены для использования при строительстве зданий без несущих стен внутри. Точками опоры в этом случае выступают только внешние несущие стены.

    Застежка данной конструкции осуществляется узлом жесткого типа.Другие варианты не подходят, так как крепление стропил с силовой плитой к стенам — единственная опора для всей одно- или двускатной крыши.


    Стропила, установка которых проходила висячим способом, имеют сильную горизонтальную нагрузку на стены.

    Для снижения давления используют затяжку (болты). Их устанавливают в основании конструкции перпендикулярно стропилам. Прикрепив ко всем балкам, болтами соберите стропила вместе.

    Невозможно построить крышу с подвесными стропилами без затяжек.

    Некоторые важные нюансы

    • Необходимо использовать только качественные материалы. Экономить на этом не стоит, так как долговечность кровли и безопасность обитателей дома напрямую зависят от надежности постройки. Небрежность при установке кровли чревата всевозможными смещениями или, что еще хуже, обрушением всей конструкции;
    • все работы проводить очень аккуратно, недопустимо использование различных прокладок;
    • не рекомендуется использовать установку стропил без силовой плиты, так как может быть риск перекоса и нарушения целостности стен дома;
    • наиболее подходящий метод — скользящий способ крепления, который позволит избежать деформации стропильной системы в случае проседания грунта.

    К обустройству кровли дома нужно подходить очень серьезно — не стоит торопиться, выполняя крепление стропил к силовой плите.

    Перед началом строительных работ ферменная конструкция должна иметь четкий проект, необходимо сразу выделить все места стыковочных узлов.

    Требуется достаточное количество всех крепежных элементов хорошего качества. При таком подходе можно быть уверенным в надежности и долговечности кровли.

    Крепление стропильных балок к мауэрлату — одно из важнейших соединений, от прочности которого зависит долговечность кровельной конструкции и безопасность людей в доме. Безграмотная работа может привести к постепенному опусканию стропильных ног, деформации кровли и даже обрушению отдельных элементов на прилегающую территорию постройки.

    Как изготовить крепление: основные правила

    Создание надежного соединения стропил с мауэрлатом — задача достаточно сложная, но при определенных условиях вполне выполнимая.

    • Крепление соединительных деталей к стропилам и силовой плите необходимо производить качественно и прочно.
    • В местах соприкосновения с мауэрлатом прорезь должна быть максимально точной, чтобы обеспечить надежное соединение. Допускается использование различных дополнительных элементов (например, накладок), которые со временем могут деформироваться, вылетать и т. Д.
    • При креплении стропил на мауэрлат, при креплении к другим стропилам используются раскосы, пристройки, другие детали, металлические уголки, пластины, шпильки, болты, кронштейны специальной конструкции.На современном строительном рынке представлен широчайший выбор кровельных креплений для различных типов соединений.
    • При использовании болтов и гаек необходимо использовать шайбы или металлические пластины, чтобы предотвратить попадание гайки в древесный материал. Их можно заменить обрезками фанеры.
    • Крепление стропил только саморезами или гвоздями допустимо только на ограниченный период времени — при установке стропил. Затем их необходимо заменить креплением с помощью уголков, пластин, болтов.
    • Для деревянных построек применяется метод скользящего крепления к брусу мауэрлата или верхнему бревну.
    • Чтобы при усадке стен ножки фермы могли скользить по стене, используются специальные детали — «санки». Они востребованы, особенно при мягкой кровле или когда кровля — дорогая черепица.
    • Перед креплением стропила необходимо вшить «седло» в стропило нижнего крепления в месте стыка стропила с мауэрлатом.

    Такая мера обеспечит надежное прилегание мауэрлата к поверхности. В основном для такого действия предварительно выполняется выкройка, после чего делают прорези по всем стропилам под одинаковым углом крыш на всех скатах. В случае разных углов отличия касаются и прорези под силовой плитой для стропильных брусьев каждого из скатов. Как правило, глубина запила составляет не более ширины стропила.

    • Для крепления стропил к силовой плите для обеспечения устойчивости кровли к сильным порывам ветра и выдерживания нагрузки веса конструкции крыши на силовую плиту необходимо использовать специальные уголки на основе стали.Аналогичным образом создаются сборки для укладки стропил на так называемый вертикальный стул.
    • Крепление стропил друг к другу в прогоне конька осуществляется встык, для крепления используются стальные пластины.
    • На других участках крепления стропил друг к другу (например, на диагональном стропиле) также требуется точная сварка элементов для максимально плотного прилегания. Крепится также при помощи уголков или пластин (выбор конкретного крепежа определяется местом соединения) и закручиванием болтами.

    Способы создания пары скейт-фермы

    Есть три основных метода бега по гребню.

    1. Первое — стыковое. Его суть заключается в обрезке верхней части стропильной ноги под углом, равном углу наклона ската, с последующим соединением ее парой, также обработанной аналогичным способом. Лучший способ получить такое же крепление стропил — это использование готового шаблона. В этом случае для фиксации используйте длинные ногти.
    2. Второй вариант — крепление стропила к коньковой балке.Он вспоминает первый метод. Отличие заключается в наличии у этого метода коньковых балок. В результате получилась довольно прочная конструкция. В некоторых случаях возникает необходимость использования дополнительных опор, наличие которых значительно снижает функциональность мансардного помещения. Естественно, что использование такой технологии нецелесообразно при планировании утепления и устройства жилого помещения в чердачном помещении.
    3. Достоинством этого метода является отсутствие необходимости использовать шаблон и возможность установки балок прямо на месте.Опорой верхней части стропила служит коньковая балка, а нижней — силовая плита.

    4. Третий способ — стыковка стропил внахлест. Метод похож на описанный выше. Отличие в том, что в этом случае перекрывается верхний стык стропил. Полученный состав обладает значительной прочностью, так как площадь соприкосновения стропил увеличивается, а используемые шпильки проходят через два элемента одновременно.

    Монтаж нижних концов стропил

    Способ крепления нижних концов стропил определяется типом конструкции.

    В случае деревянного строительства верхняя обвязка стен может служить опорой, но с пеноблоками и газоблоками этот метод не подходит. Суть проблемы — необходимость прикрепления стропил к силовой плите, так как брусчатка не может удерживать стропила.

    Если основа стен — пеноблоки, это создает определенные условия, при которых традиционно применяемые методы не работают должным образом. Например, можно руками выдернуть из блока гвоздь длиной 10 см — по этой причине скручивания не получается.Кроме того, необходимо учитывать наличие значительного давления в горизонтальной плоскости.

    Если используются кладочные материалы, одним из наиболее эффективных решений является создание армпояса, благодаря которому можно не изобретать новых способов крепления стропил. Как правило, армированный пояс располагается вверху стены. железобетонная конструкция. Его ширина равна толщине стены, а высота обычно составляет 200 мм.

    Заливка требует опалубки: как правило, она выполняется из досок, соединенных стяжками. Перед началом заливки в опалубку соберите анкерные болты или шпильки. Их расположение должно быть строго вертикальным. Они служат крепежом для бруса, монтаж которого осуществляется после того, как бетон приобретет необходимую прочность. Помимо строго вертикального расположения шипов необходимо следить, чтобы длина шага не превышала 150 см. При использовании крепежа меньшего диаметра он не обеспечит необходимой степени надежности и изгиба.

    Метод крепления стропил к силовой плите — самый популярный способ крепления их нижнего сечения. Работы следует выполнять с особой тщательностью, ведь от прочности стыков зависит долговечность конструкции. Для выполнения такого соединения требуется устройство выреза в стропильных ногах, чтобы их можно было носить на силовой плите.

    Это действие требуется для надежной установки стропил — в противном случае увеличивается вероятность соскальзывания с плоской грани бруса.

    В мауэрлате можно сделать ответную выемку. Этот момент определяется тем, из какой породы дерева изготовлен брус. В случае, когда основой элемента будет древесина твердых пород, достаточно будет создать прорезь. Действуя с прорезью в опоре фермы, он образует устойчивый замок.

    Процесс крепления стропил к мауэрлату из хвойных деревьев выполняется без щели, так как ее наличие снизит надежность конструкции.

    Основные способы крепления к балкам


    Для крепления фермы к балкам применяют два основных метода.

    Самый простой вариант — прикрепить стропило к балке с последующим закреплением конструкции гвоздями, однако кровля, созданная таким способом, не будет отличаться надежностью. Она может устроиться на небольшом домике или беседке. Для монтажа крыши дома требуется высокая надежность конструкции.

    Для предотвращения скольжения деталей друг о друга при креплении стропил к балкам перекрытия используются специальные соединения:

    • зуб шип;
    • упор в конечной части балки;
    • зуб с упором.

    Соединение выполняется с использованием одного или двух зубцов. Конкретный выбор определяется углом наклона откосов. Надежность конструкции можно повысить за счет использования металлических уголков.

    Выполнение пропила с одним зубом целесообразно, если крыша достаточно крутая — в том случае, если уклон ската превышает 35 градусов. На пятке фермы устраивают зуб с шипом, а в балке делают упор с гнездом под шип. Глубина гнезда будет составлять 1/4 или 1/3 толщины балки.Глубину необходимо обязательно выдерживать в указанном диапазоне — это необходимо для предотвращения ослабления конструкции.

    Стропила крепить к балке с отступом 25-40 см от края — соблюдение этого требования предотвратит скалывание конца балки под давлением стропильных ног.

    На одиночном зубе можно обойтись без использования шипа, но это необходимо для предотвращения бокового срезания стропила.

    Когда угол наклона составляет менее 35 градусов, ножки установлены таким образом, что площадь контакта увеличивается за счет перекрытия с пучком — словом, за счет увеличения опорной ноги.В этом случае используются следующие способы крепления:

    • упор с шипом или без шипа;
    • в двух шипах;
    • в 2-х двух шипах в замке.

    С упором со штифтом (без него) предлагается использовать шип с упором только для одного зуба, а также использование отдельного упора для второго зуба. В стропильной ноге необходимо вырубить проушину с заданными характеристиками. В такой ситуации стропила крепят к балкам перекрытия с прорезью, глубина которой составляет треть толщины балки.При разной глубине заделки зубов рекомендуется использовать следующие значения:

    • для первого — 1/3;
    • для второго — 1/2.

    Менее популярный способ — крепление стропильных балок к концу затяжки. Для этого в ножке фермы вырезается режущий зуб, одна плоскость которого должна приходиться на самый конец балки, а вторая плоскость должна упираться в образовавшуюся щель. Его глубина должна быть больше 1/3 от общей толщины балки, а сам упор должен осуществляться как можно дальше от края.

    Надежность соединения можно повысить, применив стропильные болты или хомуты, а затем прикрепив всю конструкцию к стене здания, точнее, к предварительно смонтированному анкерному костылю. Используются железные полосы или проволочные петли.

    Виды крепежа для крепления стропила к силовой плите

    Для крепления стропил к силовой плите используются различные типы креплений и вырезов (вставок).

    Для металлических стропил используется крепеж:

    • уголки;
    • болты с гайками;
    • стяжки;
    • тарелок;
    • Саморезы
    • ;
    • Крепеж
    • ЛК;
    • Кронштейны
    • wB;
    • различных видов уголка КР;
    • Лента монтажная перфорированная ТМ.

    Использование крепежа ЛК целесообразно при необходимости соединения стропил с силовой плитой, а также других элементов стропильной системы. Крепление к дереву осуществляется аналогично креплению скобами. Исключение составляют анкерные болты.

    Для крепления стропил к силовой плите рекомендуется использовать кронштейны WB. Вставка на стропило не выполняется, что позволяет избежать ослабления его несущей способности. Для изготовления кронштейнов используется оцинкованный металл толщиной 2 мм, а крепление производится болтами, гвоздями или шурупами.

    Если вы ищете информацию, ознакомьтесь с рекомендациями специалистов на нашем сайте.

    Какие достоинства и недостатки медной кровли можно узнать.

    Использование уголков КД, различных его модификаций в конструкции стропильной системы усиливает участки крепления стропил к силовой плите. Углы не только придают дополнительную прочность стыкам элементов кровли, но и улучшают несущие характеристики всей конструкции.Как и в случае использования других металлических креплений, в этом случае также нет необходимости встраивать углы в конструкцию, тем самым сохраняя необходимый уровень несущих способностей стропил. Углы закрепляются саморезами или гвоздями с выступами в виде ерша.

    Перфорированная монтажная лента при использовании стропильной системы устройства для увеличения прочности узлов соединения. Применяется:

    • для обеспечения более надежного крепления плиты и стропил;
    • для крепления дополнительных частей стропильной системы, обеспечивающих прочность и жесткость всей системы.

    Для крепления перфорированной ленты необходимо использовать гвозди или шурупы. Его использование не приводит к ослаблению несущих конструкций, так как не нарушает их целостность.

    Процесс крепления к силовой плите

    Конкретный вид стыковки выбирается в зависимости от конструкции кровли: в одних случаях оптимально использование жесткого соединения, в других — раздвижного.

    Достоинства жесткого крепления — абсолютная неподвижность конструкции и отсутствие вероятности поворотов, смещений, перекручивания элементов.Это достигается двумя способами:

    • за счет использования уголков с притачной балкой;
    • путем создания на ножке фермы седла с последующей фиксацией соединения скобами, гвоздями, проволокой.

    В первом варианте, стропила прикреплены к мауэрлату, используя опорный луч. Стропильные ноги плотно упираются в линию давления. Это становится возможным в результате использования скобового бруса размером до 100 см. Затем для предотвращения бокового смещения выполняется фиксация.Для этого используйте металлические уголки.

    Первый способ крепления сегодня используется нечасто. В последнее время растет популярность второго метода, при котором для крепления используются гвозди, вбитые под углом друг к другу. Внутри материала их скрещивают, после чего в вертикальном направлении забивают третий гвоздь. Полученные в результате такой завивки узлы отличаются повышенной прочностью.

    Как в первом, так и во втором случае дополнительная фиксация осуществляется при помощи катанки.

    В некоторых случаях необходимо выполнить раздвижной тип крепления стропила к стойке. Для раздвижного монтажа используются специальные уголки. Они позволяют плавно перемещать один из элементов в двух направлениях, поэтому отлично подходят для обеспечения безопасного перемещения.

    Для нанесения таких деталей необходимо предпринять несколько шагов:

    • обмыть и смонтировать стропильную ногу на мауэрлат;
    • для соединения элементов с помощью специальных уголков.

    В большинстве случаев раздвижной тип соединения применяется для деревянных построек, подверженных определенной усадке в процессе эксплуатации. При использовании жесткого крепления усадка может привести к нарушению геометрии конструкции, повреждению стен или конструкции крыши. Использование скользящих соединений позволяет избежать этих эффектов.

    РЕЗУЛЬТАТОВ:

    • Крепление стропильных балок к мауэрлату — одно из важнейших соединений, от прочности которого зависит долговечность кровельной конструкции.
    • Чтобы создать безопасное крепление, необходимо соблюдать определенные правила.
    • Фермы пары ферм создаются тремя способами: путем разделения, крепления ферм к коньковой балке и путем соединения внахлест.
    • Способ крепления нижних концов фермы определяется типом конструкции.
    • Крепление стропил к мауэрлату — самый популярный способ крепления их нижней части.
    • Для крепления к балкам применяют два основных способа.
    • При креплении стропил к мауэрлату используются разные виды крепежных элементов и прорезей (вставок).
    • Тип стыковки выбирается в зависимости от конструкции кровли: в одних случаях оптимально использование жесткого стыка, в других более подходит раздвижной.

    Видеоинструкция как крепить стропила к силовой плите.

    Чтобы кровля имела высокую прочность и надежность, необходимо уделить особое внимание. Помимо правильно выполненных расчетов и чертежей немаловажное значение в устойчивости конструкции имеет крепеж для стропил и всех ее элементов.

    Помимо нагрузки атмосферных осадков стропила должны выдерживать вес обрешетки и общий вес кровельного пирога, что необходимо учитывать при выборе крепежа.

    Стропильная система представляет собой пространственную конструкцию, состоящую из следующих элементов:

    • мауэрлат;
    • стропильных ног;
    • эндовый;
    • балки коньковые;
    • пробегов;
    • ящик.

    Чтобы понять, как все части стропильной системы крепятся друг к другу, необходимо разобраться, из каких узлов она состоит, какие крепежи используются в каждом случае и какие они есть. При сборке несущей конструкции крыши используются крепежи, как стальные, так и деревянные.

    Основные узлы, соединяющие стропильную систему

    Перед тем, как соединить мауэрлат и стропильную ногу, первую нужно будет прочно прикрепить к стене. Мауэрлат — это толстый брус (15х15), уложенный по оси стены и параллельно коньку бруса, на который опираются стропильные ноги. Функции, возложенные на этот элемент несущей конструкции, заключаются в распределении нагрузки от стропил, веса кровельного пирога и атмосферных осадков по всей стене, включая внутренние опоры.Другими словами, основа всей кровли — это мауэрлат. Его укладывают по оси стены и крепят к ней. В этом случае есть несколько способов подключения.

    Метод первый. При устройстве кровли большой площади по всей длине стены заливается армированный пояс, где в резьбу М12 сразу вставляются металлические шпильки через каждые 2 м. и шайбы. При небольшой площади кровли, где нет большой нагрузки на стену, обходятся без силовой плиты и стропила крепятся непосредственно к имитируемым в процессе кладки шпилькам.

    Способ второй. Еще один очень доступный способ сделать стропильную систему устойчивой — это прикрепить силовую плиту к стене с помощью провода. Для этого потребуется 3 ряда до конца кладки, чтобы проложить середину проволоки между рядами кирпича. Его длины должно быть достаточно, чтобы прикрепить силовую пластину к стене. Также можно обойтись без силовой плиты и прикрепить стропило прямо к стене. Но такое соединение даст точечную нагрузку на стену, что может повлиять на ее целостность.

    Схема крепления подошвы фермы к мауэрлату может быть жесткой и скользящей. Тип соединения зависит от формы крыши и типа стропил, которые могут быть подвесными или нейлоновыми.

    Жестко-скользящее соединение нижней части стропил с силовой плитой

    Узлы подключения в этом случае будут деревянными и могут иметь несколько типов:

    1. Зуб, имеющий только упор.
    2. Зуб с шипом и упором.
    3. Упор прямо в луч.

    Однозубая фреза используется для кровли с большим углом наклона, когда угол между мауэрлатом и основанием фермы превышает 35º. Для этого нужно в ножке фермы вырезать зуб с шипом, а в мауэрлате создать под него гнездо. Использование шипа позволяет избежать бокового смещения стропила. Фреза с двумя зубьями используется для монтажа более пологих крыш. Последний метод встречается крайне редко.

    В последнее время все чаще деревянное крепление для стропил заменяют на металлическое, так как это позволяет не только получить большую надежность, но и значительно сократить работы по его установке.Поэтому металлические анкерные болты, кронштейны, пластины, зажимы, петли и различные углы используются в качестве дополнительных креплений.

    Самый распространенный метод жесткого соединения — это забивание гвоздей с боков под углом в силовую пластину. Таким образом, внутри него происходит внутреннее скрещивание. Далее для окончательной фиксации компаунда вертикально вбивают третий гвоздь. Еще один способ предотвратить боковое смещение подошвы фермы — закрепить ее по бокам металлическими уголками.

    Схема накатки стропил в нижней части применяется для домов из оцилиндрованного бревна или бруса. Так как во время эксплуатации стропильная система находится в движении из-за изменения своих физических свойств, т.е. здание дает усадку.

    Схема жесткого крепления в данном случае недопустима, так как такие движения могут привести к разрушению стены. Это означает, что точки крепления требуют подвижности. В таких случаях используются специальные шарнирные соединения, которые называются салазками или уголками с продолговатым отверстием для крепежа.Раздвижная ответная часть в этом креплении достигает двух уровней свободы за счет свободного движения одного из элементов застежки.

    Узловое коньковое соединение

    Стропильная система конькового соединения может быть получена тремя способами: встык, внахлест и коньковая балка.

    Приклад. Верхнюю часть стропильной ноги необходимо обрезать под углом, равным уклону крыши. Противоположная нога тоже регулируется под соответствующий угол, но наклонена в другую сторону. Затем они соединяются между собой в верхней точке с помощью гвоздя, который следует забить в конец стропил с захватом противоположного конца.Помимо гвоздей, для более прочного стыка стыков используют специальные пластины. В качестве такого крепежа может выступать как деревянная доска толщиной 30 мм, так и металлическая удерживающая двусторонняя вагонка. Для его установки используются болты или гвозди.

    Следующие два метода будут похожи на первый, но будут иметь небольшую разницу. При наложении внахлест верхние части стропильной ноги будут соединяться между собой своими сторонами. Последний вариант выполняется путем соединения каждого стропила непосредственно с коньковой балкой.В этом случае в качестве крепежа используются резьбовые стержни с шайбами ​​и болтами.

    Если для придания жесткости стропильной системе используются фермы, то для обеспечения хорошей устойчивости к ветровым нагрузкам необходимо будет установить необходимое количество диагональных связок. Наличие подкоса и подкоса (подстропила) в несущей конструкции помогает фронтонам дома быть более устойчивыми. Установка подкоса осуществляется путем помещения верхней части внутрь, а своей нижней частью упирается в основную балку перекрытия.Стойка помогает снизить нагрузку на стропила по центру. Его установка осуществляется под углом 45º. Несъемное диагональное соединение с помощью хомутов, уголков, пластин.

    Виды и особенности металлических креплений для стропил

    Если раньше мастера использовали в качестве крепежа деревянные элементы (бруски, накладки, дюбеля, металлические скобы, деревянные штифты, клинья), то теперь такие способы уступают более современным видам. На строительном рынке представлен широкий ассортимент металлических крепежей, которые теперь стали намного прочнее и позволяют значительно упростить процесс.В технологии изготовления этих элементов используется металл, толщина которого варьируется от 1,5 … 3,0 мм, что позволяет изделию быть более устойчивым к нагрузкам по сравнению с любым другим материалом. К тому же крепежи стропил имеют любые размеры и позволяют проводить процесс с большой точностью.

    Металлические крепления стропил, которые можно перфорировать и гвоздить, включают:

    • лента монтажная перфорированная;
    • уголков;
    • тарелок;
    • балочная опора;
    • опора штанги;
    • проволочная стяжка;
    • Саморезы
    • ;
    • болты с гайками;
    • уголков КР;
    • Кронштейны
    • wB;
    • Крепеж
    • ЛК.

    Использование перфорированных изделий позволяет достаточно прочно соединяться со всеми частями системы и обеспечивать хорошую жесткость и прочность под любым углом. Для них характерно наличие набора отверстий под болты, саморезы и шурупы, с помощью которых они крепятся к дереву. Размер изделия регулируется обрезкой до нужной длины и ширины.

    Также крепеж может быть гвоздем. Однако использование этого типа возможно только в заводских условиях методом резки, изгибающего конусообразную деталь.Эта операция проводится на специальных машинах под давлением.

    Уголки КР имеют большое количество модифицированных видов, снижающих риск поломки болтовых соединений при естественной тяге конструкции. Крепление осуществляется без использования специального оборудования шурупами и гвоздями.

    WB кронштейны используются для крепления консоли поддержки пучка на деревянных полы устройств в домах из оцилиндрованного бревна или бара. В этом случае обвязка на стропильной ноге не производится, что не ослабляет ее несущую способность.Соединение осуществляется с помощью анкерных болтов, гвоздей или шурупов.

    Крепеж стропил ЛК применим в том месте, где требуется соединить стропила и балки. Он имеет те же преимущества, что и крепеж WB, но процесс осуществляется только саморезами или гвоздями. Применяется при строительстве деревянных домов.

    Крепежные элементы в стропильной системе играют огромную роль. От него зависит прочность и долговечность всего кровельного пирога. Поэтому к выбору типа и способа крепления следует отнестись с большим вниманием.

    Основные параметры для строительства дома — выходные в 50-е годы

    Кладка из газобетона отличается от кладки только используемым клеем, как правило. Цементно-песчаный раствор применяют только для кладки первого ряда, где необходимо выровнять ряд до уровня горизонта. Все остальные ряды газобетона укладываются на тонкий слой специального клея с помощью такого инструмента, как гребешок. Газобетон — это пыльный материал, при распиле его на блоки образуется пыль.

    Поэтому не лишним будет обзавестись щеткой для удаления пыли.Для внешних стен наиболее приемлемой толщиной является один блок 500 мм, для внутренних перегородок также подходит минимальная ширина 100 мм. Опять же, гидроизоляция стен в нижней части дома очень важна. Делать это нужно от основания на высоту до 0,5 м. Чтобы построить дом в Новой Зеландии, у вас есть самые умные варианты.

    В последнем случае требуется армирующий пояс. Следует отметить, что газобетон сильно впитывает воду, а это говорит о том, что необходима качественная комплексная гидроизоляция фундамента, здесь используется как вертикальная, так и горизонтальная изоляция.Без грамотно спроектированной дренажной системы фундамента не обойтись.

    Потолки в доме из газобетона

    В принципе ограничений нет, можно использовать как бетонные плиты, так и деревянные балки. Есть лишь некоторые условия изготовления плит из газобетонных блоков. Во-первых, нам понадобится специальный обвязочный пояс, пространство под которым вырезается прямо в самом газобетоне. В стене выбирается разновидность четверти высотой 300 мм и глубиной 250-300 мм, с внутренней стороны монтируется опалубка, после чего полость армируется и заполняется бетоном марки М200.Поверх межкомнатных перегородок делается армопояс во всю ширину. Минимальный наклон плит на наружные стены должен составлять 250 мм.

    Крыша

    Здесь все стандартно и без изменений. Не забывайте и о таком важном моменте, как армейский пояс: без него вопрос, как построить дом из газобетона, будет решаться некорректно. Что касается самой кровли, то при ее установке лучше отдать предпочтение легким кровельным материалам.

    Облицовка дома из газобетона

    Существует несколько стандартных подходов к созданию фасада дома из газобетона. В одном случае его можно дополнительно утеплить и гидроизолировать пенопластом, который впоследствии оштукатурить декоративными составами, а в другом — просто выложить декоративным кирпичом. Это кирпич, а не клинкерная плитка под ним, так как ее малые размеры не являются надежной защитой газобетона от атмосферной влаги.Также вполне приемлема внешняя отделка домов из газобетона по технологии вентилируемого фасада.

    Сразу развею свои фантазии.

    Не думайте, что если газобетон — легкий материал, то фундамент для дома из газобетона можно сделать менее прочным. Помимо того, что газобетон легкий, он еще и хрупкий: малейшее движение грунта и сеть трещин на стенах вам обеспечены.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
