Содержание

Коэффициенты надежности при сборе нагрузок

В выполненном ранее сборе нагрузок мы просуммировали веса строительных материалов, составляющих конструкцию, и добавили значение предполагаемой полезной нагрузки.

Наименование нагрузки	Нормативная в кг/кв. м	Коэффициент	Расчетная в кг/кв. м
Ламинат	8
Подложка	0,6
Фанера	7,8
Брус 75 х 40 мм с шагом 508 мм	2,95
Дощатый настил 40 мм	20
Дощатый настил 25 мм. 12,5 кг	12,5
Каркас ГКЛ. 5 кг	5
Лист ГКЛ 9,5 мм. 7,5 кг	7,5
Шпатлевка. 3кг	3
Краска 2кг	2
Полезная нагрузка	150
Итого:	219,35

Полученная сумма называется нормативной нагрузкой. Она используется в расчетах для определения изгибов, прогибов, деформаций конструкции. А вот для определения прочности, нормативную нагрузку использовать нельзя, и вот почему.

Допустим, на основании расчета мы определили что балка сечением 10х20 см выдержит подсчитанную нагрузку. При этом, запас прочности примерно равен нулю. Это значит что при превышении нагрузки хотябы на 1 кг/м балка разрушится. Но, что если дощатый настил по факту оказался толщиной не 40 мм, а 41. Тогда значение нагрузки уже будет превышать рассчетное. Если по каждому материалу в составе перекрытия будет превышение, то, в итоге, фактическое значение нагрузки может отличаться от теоретического на 5-10 %.

И если при расчете прогиба, который ограничивается исходя их эксплуатационных и эстетических требований, превышение допустимо (например, балка прогнется в середине пролета на 21 мм вместо 20), то при расчете конструкции на прочность, подобные явления нужно учитывать, иначе, случится обрушение.

Для того чтобы учесть «случайные» отклонения значений при сборе нагрузок, в СНиПе «Нагрузки и воздействия» прописаны методики увеличения значений за счет специальных коэффициентов. Что касается веса строительных конструкций, нужно определять расчетную нагрузку умножением нормативной нагрузки на коэффициент надежности по нагрузке из таблицы 7.1 СНиПа.

Конструкции сооружений и вид грунтов	Коэффициент надежности по нагрузке γ_f
Конструкции
Металлические, за исключением случаев, указанных в 7.3	1,05
Бетонные (со средней плотностью свыше 1600 кг/м³), железобетонные, каменные, армокаменные, деревянные	1,1
Бетонные (со средней плотностью 1600 кг/м³ и менее), изоляционные, выравнивающие и отделочные слои (плиты, материалы в рулонах, засыпки, стяжки и т. п.), выполняемые:
в заводских условиях	1,2
на строительной площадке	1,3
Грунты
В природном залегании	1,1
На строительной площадке	1,15
Примечание. При определении нагрузок от грунта следует учитывать нагрузки от складируемых материалов, оборудования и транспортных средств, передаваемые на грунт.

Считаем по порядку.

Ламинат.
Нормативная нагрузка 8 кг/кв. м
Коэффициент (отделочный слой, выполненный в заводских условиях) 1,2
Расчетная нагрузка 8 х 1,2 = 9,6 кг/кв. м
Подложка.
Нормативная 0,6 кг/кв. м
Коэффициент 1,2
Расчетная 0,6 х 1,2 = 0,72 кг/кв. м
Фанера.
Нормативная 7,8
Коэффициент 1,2
Расчетная 7,8 х 1,2 = 9,36 кг/кв. м
Брус. 2,95 х 1,1 = 3,25 кг/кв. м
Дощатый настил 40 мм. 20 х 1,1 = 22 кг/кв. м
Дощатый настил 25 мм. 12,5 х 1,1 = 13,75 кг/кв. м
Каркас ГКЛ. 5 х 1,05 = 5,25 кг/кв. м
Лист ГКЛ 9,5 мм. 7,5 х 1,2 = 9 кг/кв. м
Шпатлевка. 3 х 1,3 = 3,9 кг/кв. м
Краска. 2 х 1,3 = 2,6 кг/кв. м

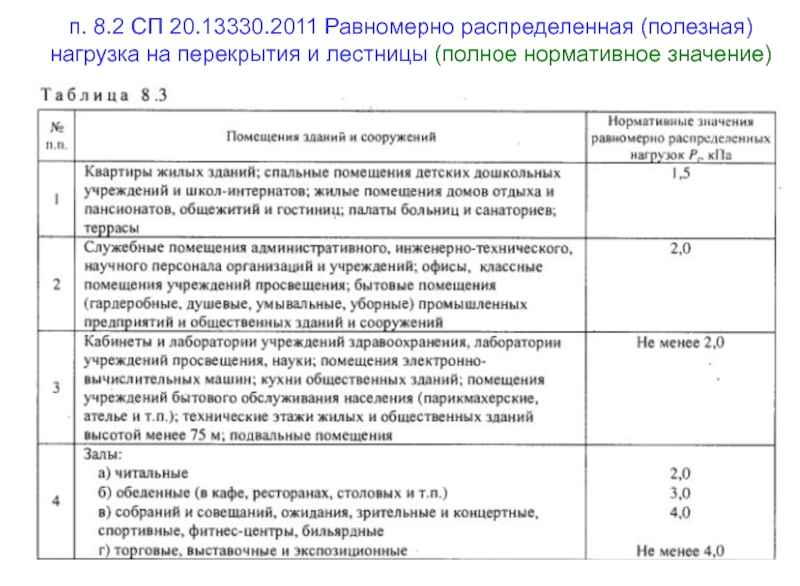

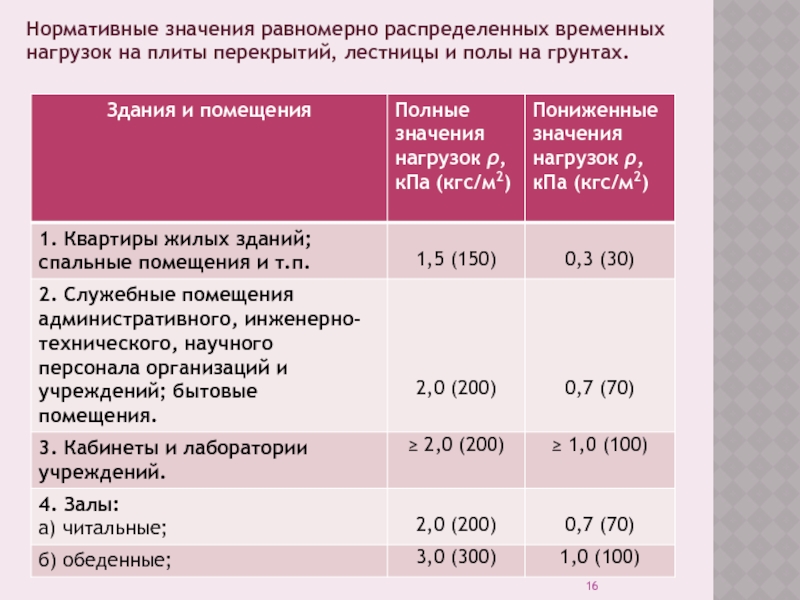

Последнее значение нормативной нагрузки — полезная нагрузка в жилых помещениях 150 кг/кв. м. В пункте 8.2.2 СНиПа на этот случай указано принимать коэффициент надежности равный 1,3 для нагрузки менее 2 кПа (что примерно 200 кг/кв. м) и 1,2 для нагрузки более 2 кПа.

Получается 150 х 1,3 = 195 кг/кв. м.

Заполняем пустые ячейки в таблице.

Наименование нагрузки	Нормативная в кг/кв. м	Коэффициент	Расчетная в кг/кв. м
Ламинат	8	1,2	9,6
Подложка	0,6	1,2	0,72
Фанера	7,8	1,2	9,36
Брус 75 х 40 мм с шагом 508 мм	2,95	1,1	3,25
Дощатый настил 40 мм	20	1,1	22
Дощатый настил 25 мм. 12,5 кг	12,5	1,1	13,75
Каркас ГКЛ. 5 кг	5	1,05	5,25
Лист ГКЛ 9,5 мм. 7,5 кг	7,5	1,2	9
Шпатлевка. 3кг	3	1,3	3,9
Краска 2кг	2	1,3	2,6
Полезная нагрузка	150	1,3	195
Итого:	219,35		274,43

В итоге, мы получили второе значение нагрузки — расчетное. Для определения прогиба нужно использовать нормативную нагрузку — 219,35 кг/кв. м, а для определения прочности необходимо использовать повышенную соответствующими коэффициентами расчетную нагрузку 274,43 кг/кв. м.

Материалы

Из чего строят здания

Проектирование

Сбор нагрузок, расчёты

Инструменты

Чем строят здания

Контроль

Контроль качества на стройке

Конструкции

Части зданий или отдельные

Оборудование

Чем оборудуют помещения

Изделия

Готовые части зданий

Услуги

Услуги в сфере строительства

Право

Сертификация, разрешения

Рынок

Недвижимость, цены, аналитика

Пресс релизы

О компаниях и их продукции, услугах

2.

Конструктивное решение | КриоРус

Объемно-планировочная схема здания храма принята в соответствии с действующими на территории Российской Федерации строительными, санитарно-гигиеническими, противопожарными и другими нормами и правилами.

В связи со сложностью объемно-планировочного решения (наличие подземных и цокольных этажей, больших пролетов помещений, значительных высотных отметок отдельных частей храма, а также наличия колоколен и куполов) здание имеет несколько взаимно связанных между собой конструктивных схем:

Бескаркасная схема подземной части из монолитного железобетона;

Каркасная схема центральной части из металлических колонн Г-образной формы и металлических балок для устройства колокольной части и купола;

Каркасная схема прилегающих помещений (тамбура, притворов, приделов, служебных помещений), представляющая собой систему колонн, балок и плит перекрытий. Шаг колонн – 6 м, пролет балок — 4,2 м: 7,2 м и 9 м.

Так как основанием фундамента является скальный грунт, то для обеспечения конструктивной жесткости подземной и надземной частей, в качестве фундамента принят монолитный железобетон. Стены подземной части и плиты перекрытия также принимаем из железобетона класса В12,5 с армированием арматурой периодического профиля класса АIII.

Монолитная плита перекрытия подземной части на отметке -0,45 выполнена в виде плиты с консольными свесами.

Колонны центральной части, алтарей и колокольни запроектированы в виде Г- образной формы с кронштейнами для устройства обвязки металлическими балками и создания опорного кольца для барабана. На балки устанавливается еще один каркасный элемент (опорное кольцо), для устройства купольной и колокольной части. Колонны высотой более 12 м выполняются составными, с их сборкой на строительной площадке.

Колонны и балки каркаса прилегающих частей (тамбура, притворов, приделов и служебных помещений) также запроектированы из сварных прокатных элементов. Балки длиной 4,2 м приняты из прокатного двутавра. По балкам укладываются железобетонные пустотные плиты перекрытия толщиной 22 см, шириной 1 м: 1,2 м: 1.5 м и длинной 6 м и 6,3 м заводского изготовления.

Плиты перекрытия свариваются между собой анкерами для создания единого горизонтального жесткого диска. В рамках конструктивной части дипломного проекта был выполнен расчет плиты перекрытия притвора длиной 6,3 м и шириной 1м.

Наружные стены здания храма выполнены из облицовочного глиняного кирпича. Внутренние перегородки выполнены из полнотелого глиняного кирпича. Внутренние и наружные лестницы выполнены из металлических прокатных элементов.

Конструкция покрытия храма запроектирована из металлочерепицы синего цвета, уложенной по каркасу из металлических уголков. Проектом предусмотрено утепление крыши базальтоволокнистыми плитами с устройством пароизоляции. Купола выполнены из листового железа, по каркасу из металлических труб и окрашены в белый цвет.

Расчет многопустотной плиты перекрытия в помещении притвора храма

Исходные данные:

Класс бетона: В — 12,5
R_B = 7,5 мПа

Класс арматуры A – III
R_S = 355 мПа

Временная нагрузка на перекрытие – 3,50 н/м²

Многопустотная панель с круглыми пустотами L=6,3 м; ширина В=1,0 м; высота h=22 см

Решение:

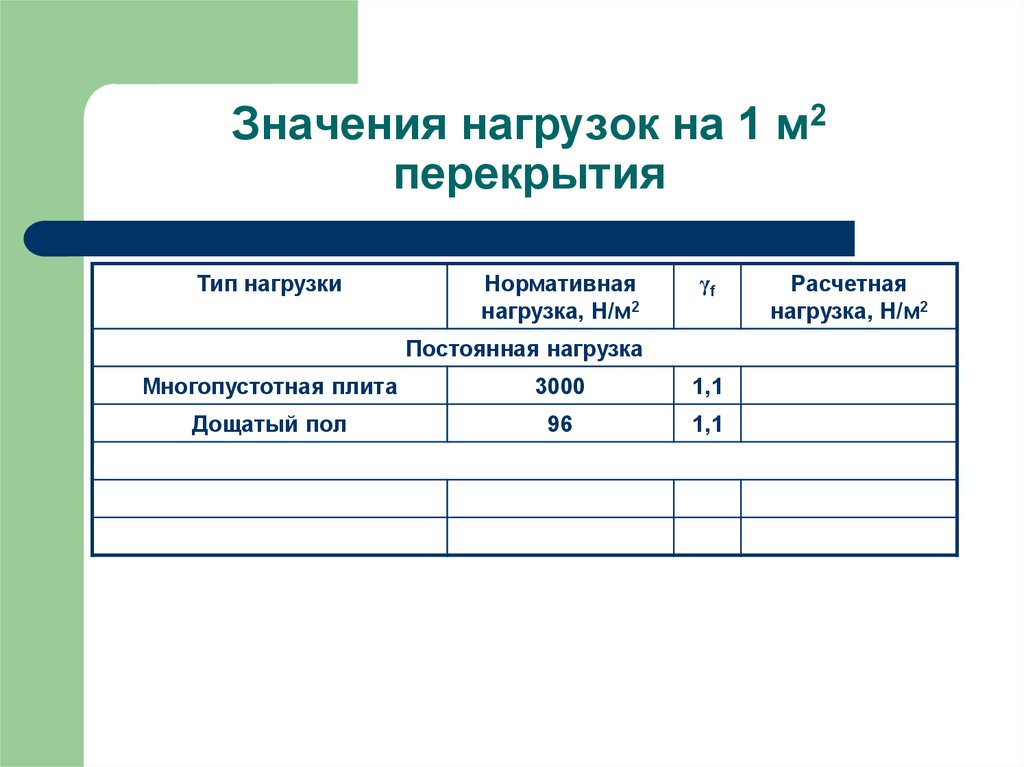

1. Определяем нагрузки на 1 м длины панели шириной 100 см (кг/м)

№ п/н	Нагрузки	Нормативная нагрузка	Коэффициент надежности	Расчетные нагрузки
1	Полезная нагрузка (кратковременная) Р^н	3,50	1,3	4,55
2	Вес пола	0,7	1,1	0,77
3	Собственный вес ж/б плиты	2,0	1,1	2,2
	Итого: полная нагрузка q₁ = q+p	q^н =6,2		q^p = 7,5

Расчет нагрузки на 1 м:

q = q₁^P = 7,5 * 1,0 = 7,5 Кн

Расчетный изгибающий момент от полной нагрузки

М = q*l₀²/8 = 7,5 x 6,2²/8 = 36,12 Кн*м = 3612000 нсм; где L₀=6,3-0,2/2 = 6,2 м

Подбор арматуры

Панель рассчитываем как балку прямоугольного сечения с заданными размерами b*h=100*22 (где b-номинальная ширина, h-высота панели).

Проектируем панель прямоугольной:

Вычисляем А₀= M / (R_b * b_f * h₀²)= 3 612 000 / 7,5 * 100 * 97 * 19² = 0,232; где h₀ = h-a = 22-3=19см

По таблице 4 «Методических указаний для выполнения курсового проекта» находим η = 0,865, ξ = 0,27.

Площадь сечения продольной арматуры: As = M / (η * h₀ * R_s) =3 612 000 / (0,866*19*355*100) = 3 612 000 / 583 443 =10,48 см²

Принимаем 6 ∅ 16 АIII, As = 12,06 см²
