Несущая способность железобетонной балки: 2. Определение несущей способности железобетонной балки по проектным данным

2. Определение несущей способности железобетонной балки по проектным данным

При освидетельствовании промышленного предприятия с целью проведения реконструкции выявлено, что при установке нового технологического оборудования нагрузка на балку (см. рис. 4.1) увеличится в 1,2 раза по сравнению с проектной. Проектные данные о конструктивных размерах и физико-механических свойствах материалов балки приведены в табл.8

Таблица 8

Проектные характеристики балки

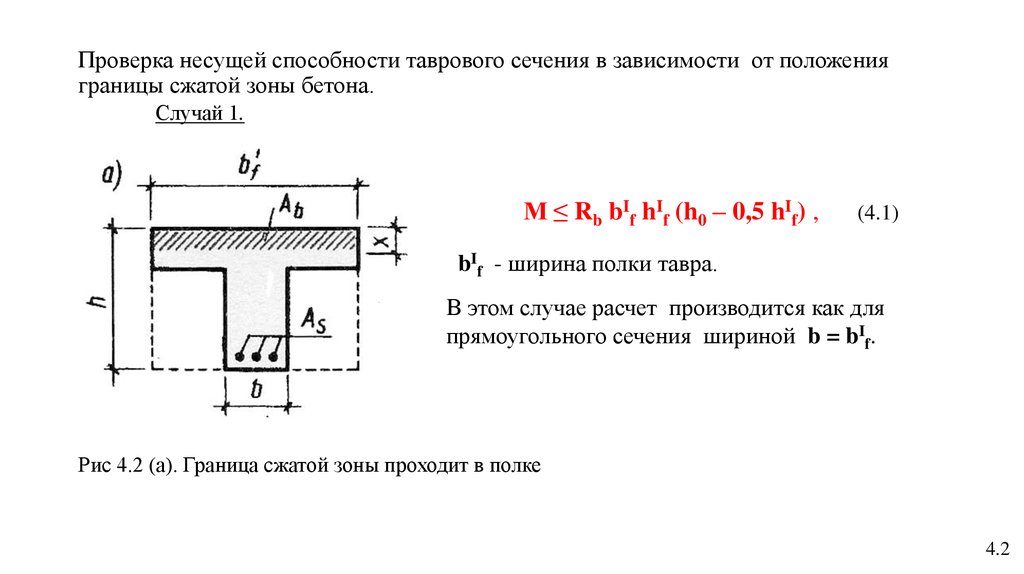

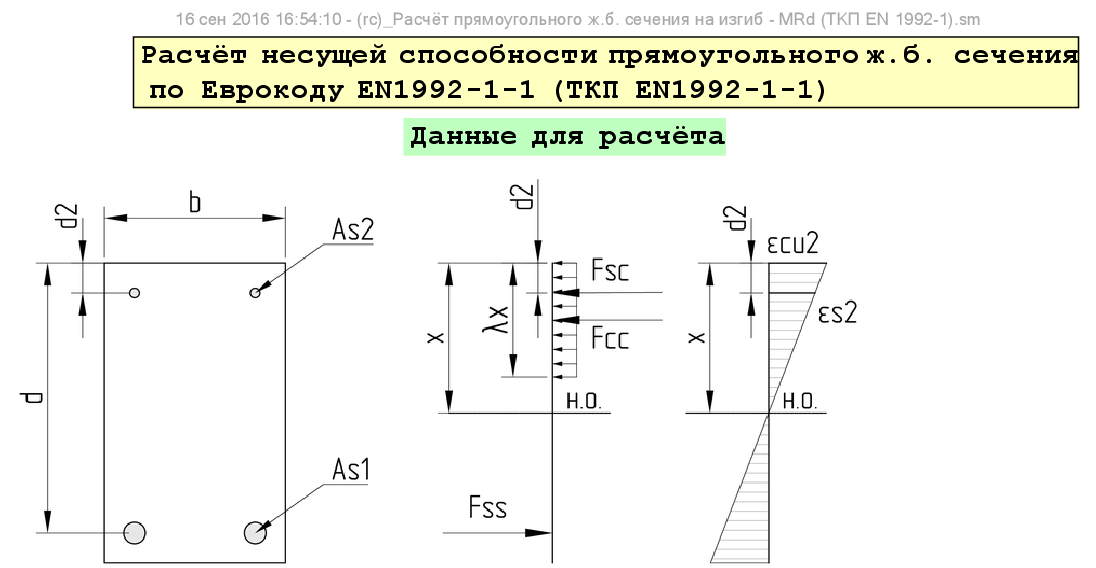

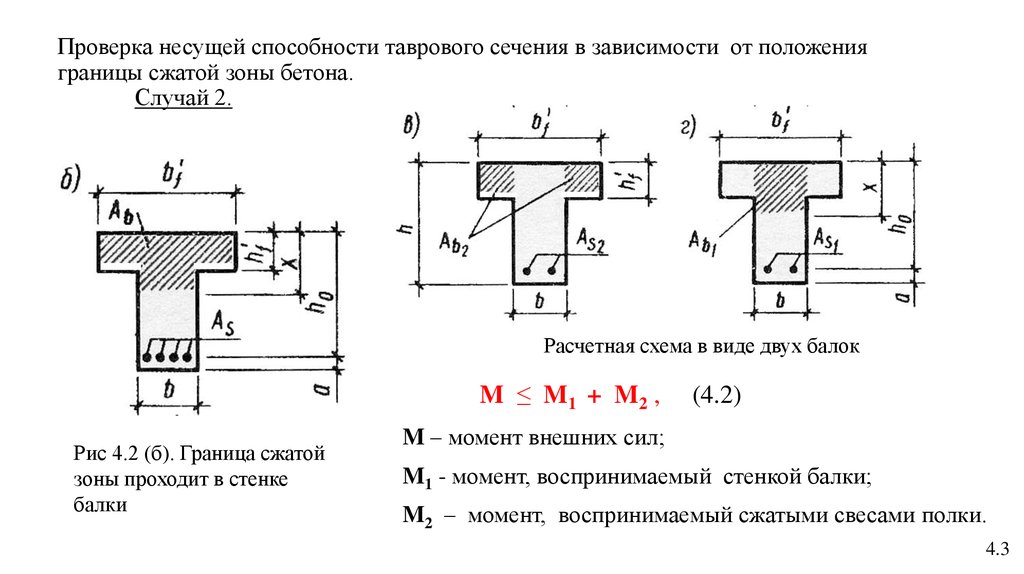

Расчет несущей способности балки по нормальному сечению производится в следующем порядке

I).

x = R_s А_s / R_b b.

где R_s – расчетное сопротивление арматуры; R_b – расчетное сопротивление бетона; А_s – площадь арматуры.

II). Определяется теоретический разрушающий момент по данным проекта:

М^Т_u = R_b b x (h – 0,5x).

III). Теоретическая разрушающая нагрузка

q^Т

3. Определение фактических размеров балки, прочности бетона и характеристик армирования

С помощью рулетки измеряются геометрические размеры сечения балки и расчетная длина. Запись результатов измерений производят в табл. 9.

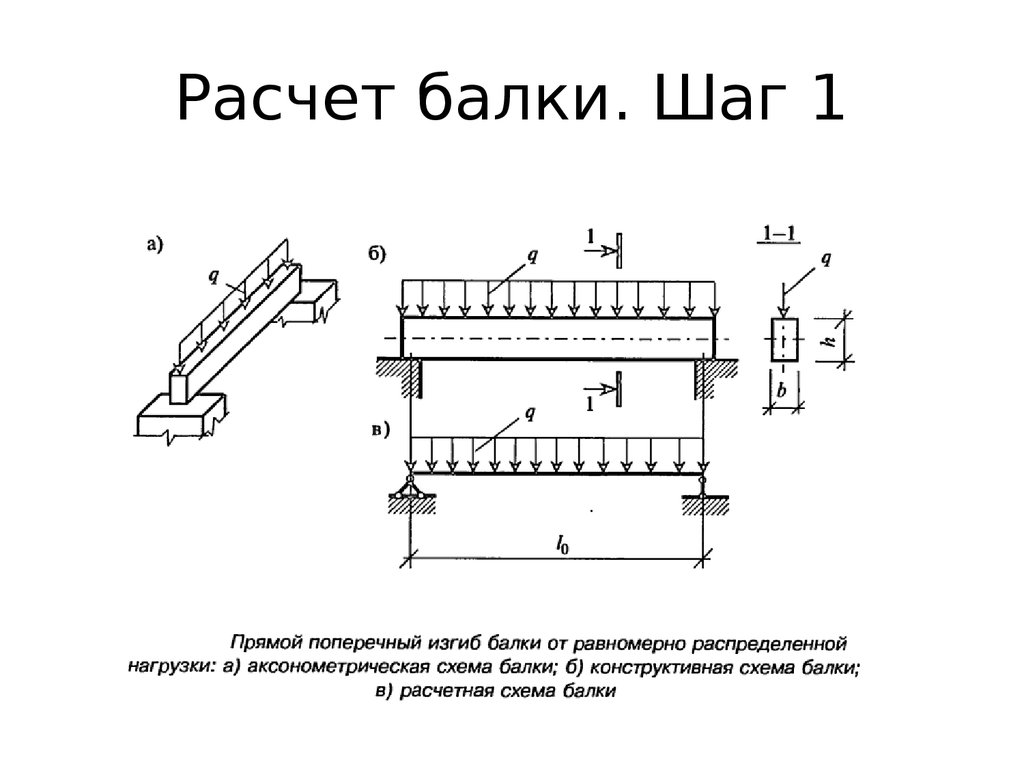

Рис. 4.1. Расчетная схема балки

Рис. 4.2. Схема расположения трасс прозвучивания

Таблица 9

Определение класса бетона по прочности на сжатие

Для определения фактического класса бетона по прочности на сжатие используется ультразвуковой импульсный метод. Измерение времени прохождения ультразвука производится прибором УК-14П. Предварительно производят разметку трасс сквозного прозвучивания согласно схеме, приведенной на рис. 4.2. С помощью кондуктора производится измерение базы прозвучивания, погрешность измерения которой не должна превышать ± 0,5%. Результаты измерений заносятся в табл. 9. В дальнейшем обработку результатов измерений необходимо проводить с использованием этой таблицы.

Рис.4.3. Градуировочная зависимость для определения прочности бетона на сжатие

По времени и величине трассы прозвучивания высчитывается скорость УЗК в бетоне балки. По градуировочной зависимости “скорость-прочность” (рис.4.3) определяется прочность бетона в i- ой точке.

Находится среднее значение прочности на сжатие:

,

Среднеквадратическое отклонение

.

Коэффициент изменчивости

.

Класс бетона по прочности на сжатие определяется по формуле

.

Нормативная прочность бетона на сжатие определяется как

R_bn = В(0,77 – 0,00125

И расчетное сопротивление бетона

R_b = R_bn / γ_bc = R_bn / 1,3.

Количество арматурных стержней, их диаметр и толщину защитного слоя бетона определяют с помощью магнитоиндукционного прибора ИЗС – 10Н по методике, изложенной в лабораторной работе 3.

4.Перерасчет балки по фактическим данным

По результатам испытаний определяется фактическая несущая способность балки по нормальному сечению.

5.Выводы по результатам испытаний

В выводах приводится сравнение фактической несущей способности балки с проектной. Если фактическая несущая способность балки ниже проектной, то необходимо рассмотреть ее использование после реконструкции, усиления или полной ее замене.
