Несущая способность пустотных плит перекрытия: Несущая способность плиты перекрытия пустотные

Несущая способность плиты перекрытия пустотные

Вопрос о том, как провести монтаж плит перекрытия, становится актуальным при строительстве любого помещения. На первый взгляд может показаться, что сделать монтаж довольно просто, но существуют некоторые нюансы, которые нужно учитывать при постройке и возведении здания.

Содержание

• 1 Реализованные проекты
• 2 Расчет усиления плиты методом наращивания сечения
• 3 Габаритные параметры
• 4 Укладка плит перекрытия: важные моменты
• 5 Особенности и плюсы пустотных плит перекрытия
  • 5.1 Производим и предлагаем продукцию:
  • 5.2 Читайте также:
• 6 Классификация и размеры железобетонных плит перекрытия
  • 6.1 Назначение конструкции
  • 6.2 Многопустотные железобетонные панели ПК
• 7 Допустимая нагрузка на пустотные плиты перекрытия
  • 7.1 Что означает маркировка плит?
  • 7.2 Как рассчитывать допустимую нагрузку
  • 7.3 Правильное хранение плит перекрытия
• 8 Глубина заведения на стены
  • 8. 1 Выдержка из СНИП
• 9 Балочные, Плитные, Вкладышевые, Ребристые
• 10 Особенности и назначение панелей перекрытия
• 11 Укладка плит перекрытий
• 12 Монтаж пустотелых плит с помощью грузоподъемного оборудования

Реализованные проекты

Жилой комплекс Union ParkПодробнее Жилой комплекс «Леонардо»Подробнее Жилой комплекс Wellton ParkПодробнее Спортивный комплекс «Труд»Подробнее Жилой комплекс «Алиса»Подробнее Жилой комплекс «Олимпия»Подробнее Жилой комплекс «Эдальго»Подробнее Бизнес-центр GS ТушиноПодробнее Жилой комплекс «Премьер»Подробнее Школа телевизионного мастерства В. ПознераПодробнее Пешеходная зона «Углическая»Подробнее Оптовый центр «Мираторг»Подробнее ТРЦ «Мега» в Санкт-ПетербургеПодробнее Завод LG Electronics RusПодробнее Завод «Архбум Тиссью Групп»Подробнее Типовой проект торгового центраПодробнее Супермаркет торговой сети «ДА»Подробнее Благоустройство у станции метро «Тушинская»Подробнее Парк «Вагоноремонт»Подробнее ТРЦ «Мега Химки»Подробнее Показать еще

Жилой комплекс Union ParkПодробнее Жилой комплекс «Леонардо»Подробнее Жилой комплекс Wellton ParkПодробнее Спортивный комплекс «Труд»Подробнее Жилой комплекс «Алиса»Подробнее Жилой комплекс «Олимпия»Подробнее Жилой комплекс «Эдальго»Подробнее Бизнес-центр GS ТушиноПодробнее Жилой комплекс «Премьер»Подробнее Школа телевизионного мастерства В. ПознераПодробнее Пешеходная зона «Углическая»Подробнее Оптовый центр «Мираторг»Подробнее ТРЦ «Мега» в Санкт-ПетербургеПодробнее Завод LG Electronics RusПодробнее Завод «Архбум Тиссью Групп»Подробнее Типовой проект торгового центраПодробнее Супермаркет торговой сети «ДА»Подробнее Благоустройство у станции метро «Тушинская»Подробнее Парк «Вагоноремонт»Подробнее ТРЦ «Мега Химки»Подробнее

Расчет усиления плиты методом наращивания сечения

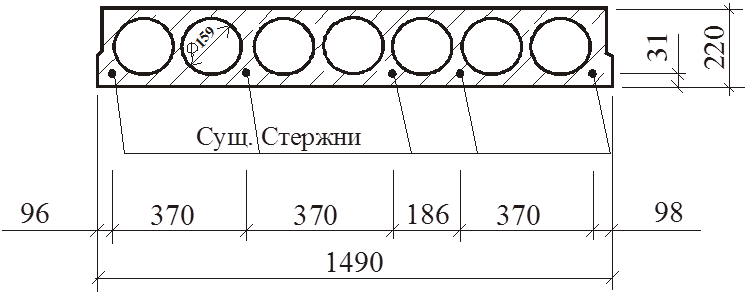

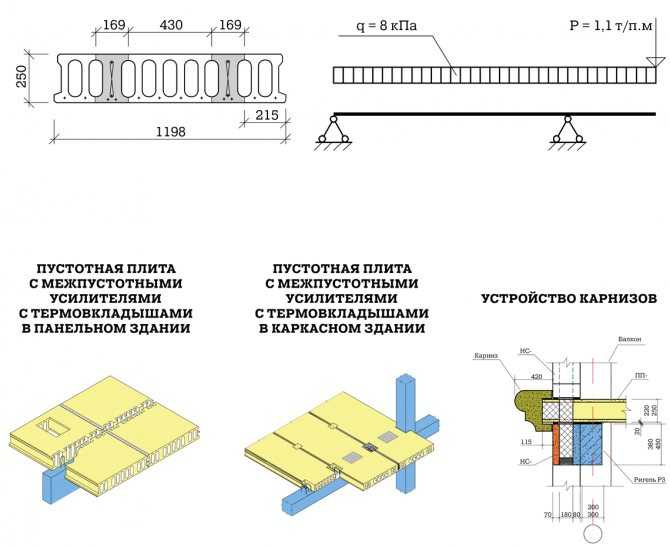

Рис. 1.3. К расчету усиления нормального сечения плиты пособом наращивания сечения: а – действительное нормальное сечение; б – расчетное нормальное сечение

Задаемся классом бетона усиления. Принимаем бетон класса В30 (на класс выше бетона плиты, Rb1 = 17.0 МПа)

Определим высоту сжатой зоны, предполагая, что нейтральная ось на ходится в пределах толщины нового бетона (рис. 1.3, б):

Рассчитаем толщину набетонки с учетом ее догружающего действия из выражения:

Толщина слоя нового бетона превышает 100 мм, что нежелательно вследствие значительного уменьшения полезной высоты помещения. Выполняем усиление дополнительным армированием.

Габаритные параметры

На рынке бетонных изделий России плиты перекрытий представлены широким ассортиментом. Для каждого вида работ (с учетом предполагаемой нагрузки) производители предлагают продукцию различных габаритных размеров. В таблице представлены наиболее востребованные размеры плит перекрытий различных марок.

Цифра «8» в обозначении марки плиты определяет оптимальную расчетную нагрузку, которая составляет 800 кгс/м2. Что является стандартным показателем для сооружения зданий жилого значения.

Конструктивные размеры плит перекрытия

Укладка плит перекрытия: важные моменты

Для точности конструкции нужно начертить схему со всеми размерами, так удастся избежать зазоров и нехватки плит. Если все-таки присутствуют большие зазоры, их можно заполнить шлакоблоком, а мелкие зазоры и трещины залить бетонным раствором.

При монтаже пустотных плит перекрытия, нужно следить за тем, чтобы они укладывались гладкой стороной вниз. Они должны располагаться максимально близко друг к другу — нужно избегать даже мельчайших зазоров. Укладывать их нужно, подгоняя друг к другу по нижнему краю.

При монтаже плит перекрытия на фундаментную основу очень важно знать, что они должны быть установлены только на 2 стенах, причем короткими, а не длинными сторонами. Такой способ монтажа нужен для того, чтобы предупредить возможную деформацию и смещение в случае, если фундаментная основа «просядет».

Схема шагов армирования плиты перекрытия.

Дело все в том, что в таких случаях на третью, длинную сторону перемещается весь вес конструкции, а на коротких сторонах могут возникнуть трещины или зазоры, а этого никак допустить нельзя. Также не следует забывать о том, что короткие стороны железобетонных заготовок должны устанавливаться на стены не полностью — на 11-15 см. Это поможет снизить теплопотери в дальнейшей эксплуатации любого помещения.

Сразу следует подумать о том, где будут проходить коммуникации, чтобы оставить для них зазоры между плитами перекрытия.

После установки железобетонных конструкций, обязательно нужно связать их арматурными прутьями для прочности и крепости будущего помещения. Для этого подойдут прутья диаметром 9-12 мм, можно использовать катанку класса А1 (когда возникают нагрузки, она будет растягиваться, а не ломаться). Прутья привариваются одним концом к петле, а вторым — к петле соседней заготовки перекрытия. Нельзя проводить соединение сразу нескольких железобетонных плит — соединяются между собой только две плиты. С внешней стороны плиты закрепляются анкерами.

Обязательно нужно обратить внимание на правила транспортировки, выгрузки и хранения железобетонных конструкций и материалов, чтобы они не подверглись деформации. Между железобетонными плитами обязательно на одном расстоянии и в одинаковых местах нужно подкладывать деревянные брусья, в противном случае под нагрузкой они могут лопнуть.

В некоторых случаях, когда железобетонные плиты долгое время находятся на холоде, они могут промерзнуть, тогда из-за влаги, которая будет находиться в железобетонных конструкциях, может образовываться грибок и появляться плесень. Чтобы избежать этого, нужно сделать небольшие отверстия в каждой заготовке на расстоянии 25 см друг от друга и задуть в них монтажную пену. Таким образом, железобетонные конструкции не будут впитывать влагу.

Особенности и плюсы пустотных плит перекрытия

Современные производители предлагают строителям плиты перекрытия пустотные различных модификаций, которые отличаются:

1. Габаритами. Покупатель вправе выбрать изделия подходящей длины, ширины и толщины.

2. Массой. Вес конструкций напрямую зависит от их размеров и величины пустот.

3. Типом и диаметром отверстий. Помимо круглых отверстий, в некоторых изделиях встречаются пустоты грушевидной формы.

4. Количеством сторон опирания. Их может быть две, три или четыре.

5. Способом изготовления. Такие ЖБИ делают в готовых пресс-стендах или методом непрерывного формования с последующим разрезанием на отдельные изделия.

Именно многопустотные плиты перекрытия наиболее часто используются в строительстве жилых домов. По сравнению с полнотелыми аналогами, пустотелые конструкции отличаются:

1. Меньшим весом из-за более экономного расходования бетонной смеси при производстве.

2. Лучшей тепло- и звукоизоляцией из-за наличия прослойки воздуха в пустотах.

3. Удобством монтажа коммуникаций (канализации, водопровода, электропроводки) в готовых отверстиях круглой формы.

Поделиться ссылкой:

Производим и предлагаем продукцию:

Читайте также:

Сваи железобетонные – основа прочного фундаментаПлита 2П-30-18-30 – для строительства временных дорогЛучшие в регионе дорожные плиты б/у в ООО «МОНОЛИТ-ЖБИ»!Экономите на строительстве дороги? Используйте плиты ПАГ-14!

Классификация и размеры железобетонных плит перекрытия

Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома.

В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего.

Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.

Назначение конструкции

Несущие конструкции производят из тяжелого или легкого бетона, а усиливают их структуру при помощи арматуры, которая придает прочность изделиям.

На современном рынке строительных материалов представлены все стандартные виды ЖБ плит, которые можно разделить на несколько категорий в зависимости от того, какая у них ширина, длина, вес, и другие не менее важные параметры, влияющие на основные характеристики изделий.

Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.

Многопустотные железобетонные панели ПК

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

Многопустотные плиты перекрытия характеризуются наличием пустот

Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

• круглыми;
• овальными;
• полукруглыми.

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:

1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.

Допустимая нагрузка на пустотные плиты перекрытия

Допустимая нагрузка на плиты перекрытия пустотные – важнейшая характеристика изделия для строителей и ремонтников. От верного проектирования перекрытия зависит итоговая прочность сооружения. Как читать маркировку, определять допустимый вес и хранить плиты без ущерба устойчивости к нагрузке?

Что означает маркировка плит?

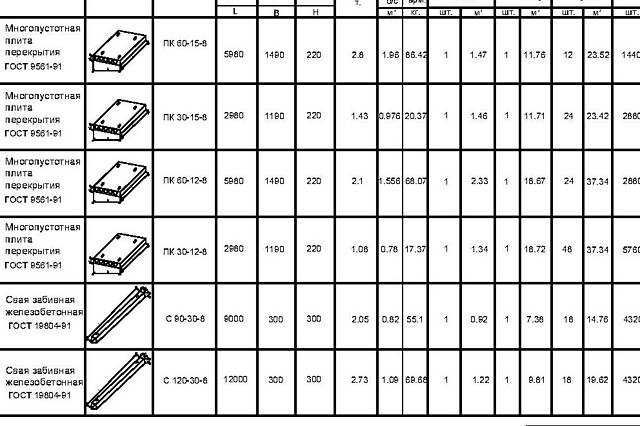

Сортамент плит перекрытия пустотных составлен с учетом их размеров и прочности.

Маркировка начинается с аббревиатуры ПК, то есть «плита круглопустотная», и содержит описание продукции.

Разберем значение цифр на примере названия ПК-30-12-8:

• 30 — длина пустотной плиты перекрытия в дециметрах
• 12 — ширина изделия в дм
• 8 — максимальная нагрузка на 1 дм2 в кг, то есть 800 кг на м2, в которые входит и вес самой плиты

В маркировке цифры округляются, в приведенном примере реальная длина плит перекрытия пустотных составит около 1180 см, а ширина – 1190 см.

Указанные параметры нагрузки используются чаще всего, однако возможны и другие значения – от 500 до 1500 кг на м2. В планировке жилых и офисных помещений стандартная нагрузка на плиты перекрытия пустотные 800 кг/м2, как правило, отвечает эксплуатационным требованиям.

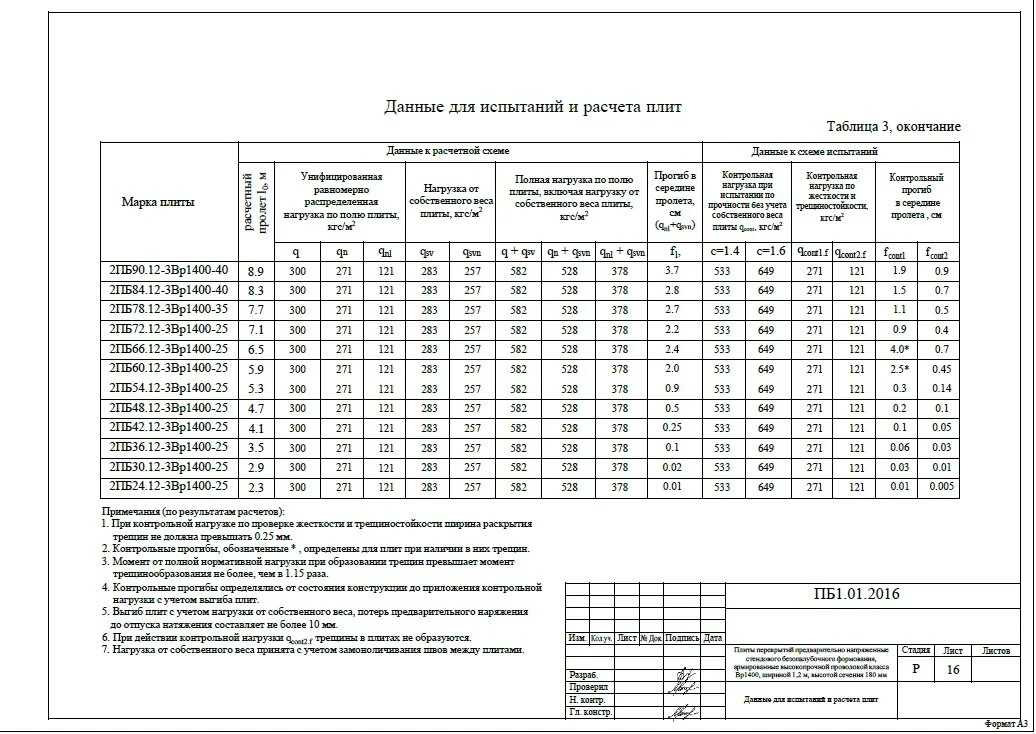

Как рассчитывать допустимую нагрузку

Для проверки, выдержит ли выбранная плита внутренние элементы, вычитают из проектных значений разные виды нагрузок:

• собственную массу изделия на м2
• оформление напольного покрытия (стяжки, утеплители, декор)
• привнесенную статическую нагрузку (мебель, техника)
• динамическую нагрузку (люди, животные)

Сортамент пустотных плит перекрытия содержит множество изделий, нужно рассчитать оптимальное заполнение проема с учетом массы плит и нагрузок.

Пример расчета веса внутренней стены:

800 кг/м2 — 300 кг/м2 (вес конкретной плиты по ГОСТу) — 150 кг/м2 (максимальный вес стяжки, утеплителя и напольного покрытия по СНиП) – 150 кг/м2 (минимальные нормы на привнесенную статическую и динамическую нагрузку) — 200 кг/м2.

Итоговая цифра означает максимально допустимый вес планируемых конструкций. Располагать их следует ближе к торцам плит. Важно помнить, что постоянные статические нагрузки скапливаются и могут привести к прогибу изделия, поэтому лучше не достигать максимума.

Правильное хранение плит перекрытия

Чтобы не допустить уменьшения проектной прочности пустотных плит еще до монтажа, следует выполнять основные правила их складирования:

• Укладываются петлями вверх на твердую ровную поверхность, лучше асфальт или щебень, без контакта с землей, на перегородки от 15 см высотой.
• Между плитами в районе петель строго друг под другом – деревянные бруски толщиной 2,5-3 см.
• Высота штабеля – не более 2,5 м
• Сверху накрыть водонепроницаемой пленкой или рубероидом

Точное соблюдение условий хранения плит перекрытия и грамотный монтаж позволят легко выйти на расчетные показатели нагрузок.

Глубина заведения на стены

Все перекрытия, независимо от способа монтажа, можно укладывать на фундамент или несущие стены из кирпича, ж/б панелей, газобетона или пеноблоков.

Глубина опиранияэто расстояние, на которое плита ложится на несущий элемент.

Важно знать, на сколько можно опирать пустотное железобетонное изделие. Эта глубина зависит от материала, из которого возведены несущие конструкции:

• кирпичные – от 9 до 12 см;
• панельные – от 5 до 9 см;
• газобетонные или пеноблочные – от 12 до 25 см.

Несоблюдение рекомендованной глубины укладки, чревато разрушением стен, из-за неправильно распределенных нагрузок. Недостаточная глубина приводит к раскрашиванию внутреннего слоя кладки и штукатурки, или к растрескиванию панелей. Излишнее расстояние, занятое под опору, приведет к разрушению внешней части стены.

Схема правильного и неправильного узла опирания на кирпичную стену:

Важно!

Чрезмерная глубина опирания на несущую стену создает мосты холода и неправильное распределение нагрузок, что, соответственно, приводит к большим теплопотерям и ведет к постепенному разрушению здания.

Выдержка из СНИП

СП «Крупнопанельные конструктивные системы. Правила проектирования»

Глубину опирания сборных плит сплошного сечения на бетонные и железобетонные стены в зависимости от характера их опирания принимают не менее:

• 40 мм ― при опирании по контуру, а также двум длинным и одной короткой сторонам;
• 50 мм ― по двум сторонам и пролете 4,2 м и менее, а также по двум коротким и одной длинной сторонам;
• 70 мм ― по двум сторонам и пролете более 4,2 м.

Опирание многопустотных плит безопалубочного формования на стеновые панели производится по двум сторонам, то есть по балочной схеме с глубиной опирания не менее 80 мм для плит высотой 220 мм и менее, и не менее 100 мм для плит высотой более 220 мм.

Во всех случаях максимальная глубина опирания многопустотных плит безопалубочного формования принимается не более 150 мм.

Опирание по трем и более сторонам многопустотных плит безопалубочного формования (заведение продольной стороны плит в стены) не допускается.

Балочные, Плитные, Вкладышевые, Ребристые

Плиты перекрытия железобетонные могут относиться к одной из следующих разновидностей:

1. Балочные. Часто применяются в домостроительстве. Позволяют проводить монтаж на высоте не более трёх метров. С промежутком в 1,2 сантиметра осуществляется основная укладка. После этого переходят к закреплению, при помощи плитной арматуры. Главное, чтобы опорная толщина была не более 0,15 метров.
2. Плитные. Со стержнями в нижней части. Эти стержни заполняются с использованием цемента. К несущей стене изделия примыкают на расстоянии до 2-3 сантиметров. Толщина самих плит должна быть не менее 15 сантиметров, если пролёт менее трёх метров.
3. Вкладышевые. Внутри снабжаются серией балок со специальными вкладышами. Внутри есть пустоты, куда заливается бетон. Но подобные изделия характеризуются низким уровнем звукоизоляции. Зато отделка проводится проще и быстрее. Чему способствуют и размеры железобетонных плит перекрытия.
4. Ребристые. Каркас соединяется с элементами, без которых дальнейшее использование древесины невозможно. Главное, чтобы пространство между балками находилось в пределах 0,5-1 метра. Конструкция у таких изделий может быть достаточно сложной. Они допускают применение на длине до 6 метров. Это нужно учитывать, когда ведётся расчёт монолитного железобетонного перекрытия.

Особенности и назначение панелей перекрытия

Конструктивные элементы строения, которые по вертикали разделяют пространство на функциональные зоны, называются перекрытиями. Они воспринимают вес конструкций, оборудования, мебели, людей и передают усилия капитальным стенам, опорным элементам и ригелям. Изготавливаются из армированных плит требуемых размеров.

Располагаются в различных зонах:

• над подвальным помещением;
• между этажами здания;
• под чердачным пространством.

Перекрытия формируются из железобетона или ячеистого бетона и классифицируются следующим образом:

• сборно-монолитные. Состоят из группы элементов, зазоры между которыми забетонированы;
• сборные. Формируются путем сплошной укладки цельных и пустотных элементов на капитальные опоры.

Во время строительства здания в обязательном порядке должен учитываться такой важный вопрос, как опирание плит перекрытия

Особенностью панелей является:

• повышенная прочность;
• увеличенная несущая способность;
• монтажная готовность;
• технологичность.

Перекрытия, сформированные из правильно установленных плит, характеризуются следующими свойствами:

• надежностью;
• жесткостью;
• влагостойкостью;
• огнестойкостью;
• звуконепроницаемостью;
• долговечностью.

Плиты с пустотами круглой или овальной формы используются при расстоянии между капитальными стенами не более 9 м, опираются, как правило, двумя сторонами, обеспечивая повышенную пространственную жесткость возводимых конструкций.

Опорные стены, предназначенные для установки перекрывающих элементов, могут изготавливаться из следующих материалов:

• различных видов кирпича;
• вспененных блоков;
• газобетонных элементов;
• армированного бетона.

Перекрытия – несущие элементы здания, выполненные из железобетонных конструкций

Для обеспечения устойчивости возводимых строений одним из важнейших параметров, определяющих пространственную жесткость, является глубина опирания плит перекрытия на кирпичную стену, а также капитальные опоры из других видов стройматериалов.

Укладка плит перекрытий

Плиты перекрытия укладываются на несущие стены здания. Конструктивно они должны опираться на несущую стену не менее чем 12 см, хотя при неблагонадежном строительстве были случаи когда строители клали плиту опирая на 2 см, но этого категорически на стоит делать. СНиП точно указывает величину в 12 см. Плиты кладутся насухую или на раствор, причем при укладке плиты на раствор его легче выровнять после укладки. Также нужно соблюдать технологический шов между плитами размер 5-20 см, который после укладки заполняется раствором.

Перед установкой плиты ее нужно тщательно осмотреть. Не допускаются к использованию плиты у которых есть трещины раскрытием более 1 мм по всей длине плиты. При использовании такой плиты перекрытия под нагрузкой арматура может выйти из бетона и плита имеет шанс переломится. При этом небольшие усадочные трещины не более 1 мм ширины раскрытия допускаются Снипом.

Монтаж пустотелых плит с помощью грузоподъемного оборудования

Установка производится после окончательного твердения бетона с помощью крана. Порядок действий:

1. Нанесите слой бетона на опорную поверхность.
2. Застропите панель за крепежные проушины.
3. Дайте крановщику сигнал и переместите плиту к нужному участку.
4. Уложите панель, обеспечив опорную поверхность 12–15 см.
5. Подкорректируйте, при необходимости, расположение плиты.
6. Отсоедините стропы и продолжайте монтаж.

Помните, что запрещается обеспечивать горизонтальность путем подкладки арматуры или металлических элементов.

В использовании плит перекрытия с пустотами важно соблюдать такие условия, где температурный режим и общий уровень влажности не будет выше нормы

Пустотные плиты перекрытий | Статьи

Каждая стройка использует эти изделия, пустотные плиты перекрытия конкурентоспособной альтернативы не имеют. Все прочие решения или менее прочны или более сложны.

Разница между ПК и ПБ

Сейчас плиты советского времени ПК постепенно сменяют продукты следующего поколения. Это ПБ — произведенные способом безопалубочного формования стендовые пустотные панели. Если для ПК существует чертеж 1.141-1, то для ПБ такого документа, согласно которому их выпускают, нет. Как правило, производители пользуются рабочими чертежами, которые предоставляют им поставщики оборудования.

Сравнение параметров

Гладкость поверхности плит ПК из-за устаревшей технологии и изношенности форм не идеальна и в большинстве случаев они уступают ПБ. Марка бетона: ПК изготавливаются из бетона М-200, ПБ – из М-400. Заделка отверстий для ПК чаще всего производится на заводе. Если вы заметили, что это не сделано, нужно в обязательном порядке произвести заливку бетоном. Для ПБ заделка отверстий не нужна, так как проект предполагает достаточную прочность без дополнительного усиления. Нагрузка рассчитываются на ПК и ПБ — 800 кг/м2, однако технология производства ПБ позволяет увеличить нагрузку в два раза, что на четверть превышает возможности технологии ПК.

Нагрузка

В реальной жизни нередко возникает вопрос, каков размер нагрузки, которую может выдержать пустотная плита. Не сломается ли в результате приложенного напряжения. Совершенно очевидно, что на такую плиту не должна давить несущая стена. У капитальных стен должна быть опора в виде фундаментных блоков или стен низ лежащих этажей. В месте нахлеста панели на капитальную стену, она подлежит дополнительному укреплению. В пустоты заливают бетон.

Нагрузка может иметь распределенный или точечный характер. В случае распределенной нагрузки необходимо найти площадь плиты в квадратных метрах, помножить ее на нагрузку в соответствии с маркировкой (обычно 800 кг/м2), после чего вычесть массу плиты. Для ПК распределенная нагрузка составляет примерно 2,5 т. Это показывает, какой толщины бетонная стяжка является допустимой. В нашем случае это 20 см.

При точечных нагрузках подобного расчета не существует, поскольку несущая способность, при таком виде давления определяется не только массой тела, но и местом приложения силы. Например, края панелей намного крепче центра. Как правило, советуют, чтобы номинальная нагрузка не превышала больше чем вдвое. Это означает, что точечная нагрузка должна быть до 1,6 т.

В реальной жизни строители вынуждены рассчитывать нагрузку, представляющую комбинацию разных источников. Придется нам положиться на расчеты советских НИИ, нашедших типовую нагрузку, считая ее достаточной для большинства «стандартных» ситуаций.

Примерный вклад разных источников, кг/м2:

• своя масса – 300;
• люди и обстановка – 200;
• стены – 150.

Если у вас параметры значительно выше, имеет смысл подумать о покупке панелей, имеющих более высокую несущую способность.

Кроме того нужно принимать во внимание, что кроме постоянно действующих нагрузок, называемых статическими встречаются и динамические. Так, штанга, стоящая на поверхности пола, будет иметь меньшую массу, чем если она падает с высоты одного метра. Отсюда следует вывод, что динамические нагрузки вредны и их следует избегать.

Прогибы плит

В ряде случаев возникает ситуация, когда у плит перекрытия теплотрасс различный прогиб, нередко в обратную сторону. Если он меньше 1/150 длины плиты, это не считается браком. Например у ПБ прогиб может достигать 6 см. Если плиты имеют большую длину, то для них выбирается большее натяжение, поскольку в основном армирование проходит в нижней части плиты. В случае отпила короткой плиты, возникает избыточное усилие сжатия, которое выгибает плиту.

Для борьбы с такой ситуацией, приобретая изделия, нужно проводить внимательный их осмотр. Обычно, плиту перекрытия, имеющую большой прогиб легко определить среди прочих пустотных плит. Надо сказать, что эти подобные ситуации с излишним прогибом встречаются крайне редко, а у известных производителей вообще с качеством все в полном порядке.

Плиты перекрытия шириной 1мЦены на плиты с нагрузкой свыше 800 кгс/м2 уточняйте по телефону
ПК 18-10-8	3 000	0,584
Пк 19-10-8	3 200	0,618
ПК 20-10-8	3 300	0,650
ПК 21-10-8	3 400	0,684
ПК 22-10-8	3 600	0,716
ПК 23-10-8	3 800	0,748
ПК 24-10-8	3 900	0,782
ПК 25-10-8	4 050	0,814
ПК 26-10-8	4 150	0. 848
ПК 27-10-8	4 300	0,880
ПК 28-10-8	4 450	0,912
ПК 29-10-8	4 600	0,946
ПК 30-10-8	4 780	0,978
ПК 31-10-8	4 900	1,012
ПК 32-10-8	5 050	1,044
ПК 33-10-8	5 200	1,076
ПК 34-10-8	5 450	1,110
ПК 35-10-8	5 550	1,142
ПК 36-10-8	5 700	1,176
ПК 37-10-8	5 800	1,206
ПК 38-10-8	6 000	1,240
ПК 39-10-8	6 100	1,275
ПК 40-10-8	6 250	1,306
ПК 41-10-8	6 400	1,341
ПК 42-10-8	6 550	1,373
ПК 43-10-8	6 780	1,404
ПК 44-10-8	6 940	1,439
ПК 45-10-8	7 050	1,471
ПК 46-10-8	7 150	1,505
ПК 47-10-8	7 250	1,537
ПК 48-10-8	7 400	1,569
ПК 49-10-8	7 650	1,603
ПК 50-10-8	7 760	1,635
ПК 51-10-8	7 910	1,669
ПК 52-10-8	8 020	1,701
ПК 53-10-8	8 130	1,733
ПК 54-10-8	8 300	1,767
ПК 55-10-8	8 650	1,799
ПК 56-10-8	8 720	1,833
ПК 57-10-8	8 950	1,865
ПК 58-10-8	9 100	1,897
ПК 59-10-8	9 220	1,931
ПК 60-10-8	9 300	1,963
ПК 61-10-8	9 550	1,997
ПК 62-10-8	9 710	2,029
ПК 63-10-8	9 870	2,061
ПК 64-10-8	10 550	2,095
ПК 65-10-8	10 650	2,127
ПК 66-10-8	10 940	2,161
ПК 67-10-8	11 250	2,193
ПК 68-10-8	11 350	2,225
ПК 69-10-8	11 456	2,258
ПК 70-10-8	11 650	2,291
ПК 71-10-8	11 800	2,326
ПК 72-10-8	11 930	2,358
ПК 73-10-8	13 000	2,389
ПК 74-10-8	13 100	2,424
ПК 75-10-8	13 200	2,456
ПК 76-10-8	13 430	2,490
ПК 77-10-8	13 550	2,522
ПК 78-10-8	13 810	2,554
ПК 79-10-8	14 300	2,588
ПК 80 -10-8	14 450	2,620
ПК 81-10-8	14 750	2. 654
ПК 82-10-8	14 970	2,686
ПК 83-10-8	15 000	2,718
ПК 84-10-8	15 400	2,752
ПК 85-10-8	15 860	2,784
ПК 86-10-8	16 000	2,818
ПК 87-10-8	16 420	2,850
ПК 88-10-8	16 670	2,882
Пк 89-10-8	16 850	2,919
ПК 90-10-8	17 000	2,948
Плиты перекрытия шириной 1,2м
ПК 18-12-8	2 990	0,677
ПК 19-12-8	3 050	0,716
ПК 20-12-8	3 220	0,755
ПК 21-12-8	3 430	0,791
ПК 22-12-8	3 550	0,830
ПК 23-12-8	3 770	0,869
ПК 24-12-8	3 880	0,905
ПК 25-12-8	3 990	0,944
ПК 26-12-8	4 150	0,983
ПК 27-12-8	4 320	1,021
ПК 28-12-8	4 550	1,058
ПК 29-12-8	4 660	1,097
ПК 30-12-8	4 880	1,135
ПК 31-12-8	4 995	1,172
ПК 32-12-8	5 200	1,211
Пк 33-12-8	5 300	1,249
ПК 34-12-8	5 430	1,286
ПК 35-12-8	5 550	1,325
ПК 36-12-8	5 660	1,363
ПК 37-12-8	5 990	1,402
ПК 38-12-8	6 150	1,439
ПК 39-12-8	6 250	1,477
ПК 40-12-8	6 820	1,516
ПК 41-12-8	6 970	1,553
ПК 42-12-8	7 120	1,591
ПК 43-12-8	7 400	1,630
ПК 44-12-8	7 700	1,667
ПК 45-12-8	7 870	1,705
ПК 46-12-8	7 970	1,744
ПК 47-12-8	7 980	1,763
Пк 48-12-8	8 050	1,819
ПК 49-12-8	8 520	1,858
ПК 50-12-8	8 560	1,897
ПК 51-12-8	8 670	1,933
ПК 52-12-8	8 800	1,972
ПК 53-12-8	8 970	2,011
ПК 54-12-8	9 150	2,047
ПК 55-12-8	9 400	2,086
ПК 56-12-8	9 550	2,126
ПК 57-12-8	9 700	2,164
ПК 58-12-8	9 990	2,200
ПК 59-12-8	9 970	2,239
ПК 60-12-8	10 150	2,278
ПК 61-12-8	10 550	2,314
ПК 62-12-8	10 660	2,353
ПК 63-12-8	10 880	2,392
ПК 64-12-8	10 440	2,426
ПК 65-12-8	11 560	2,467
ПК 66-12-8	11 780	2,506
ПК 67-12-8	12 350	2,544
ПК 68-12-8	12 440	2,581
ПК 69-12-8	12 660	2,620
ПК 70-12-8	12 770	2,658
ПК 71-12-8	12 990	2,695
ПК 72-12-8	12 990	2,734
ПК 73-12-8	14 650	2,772
ПК 74-12-8	14 850	2,809
ПК 75-12-8	15 000	2,848
ПК 76-12-8	15 250	2,886
ПК 77-12-8	15 450	2,925
ПК 78-12-8	15 630	2,962
ПК 79-12-8	14 860	2,962
ПК 80-12-8	16 000	3,039
ПК 81-12-8	16 300	3,076
ПК 82-12-8	16 450	3,114
ПК 83-12-8	16 560	3,153
ПК 84-12-8	16 770	3,190
ПК 85-12-8	17 150	3,228
ПК 86-12-8	17 330	3,267
ПК 87-12-8	17 500	3,306
ПК 88-12-8	17 990	3,342
ПК 89-12-8	18 270	3,381
ПК 90-12-8	18 550	3,420
ПК 91-12-8	18 750	3,456
ПК 92-12-8	18 960	3,495
ПК 93-12-8	19 190	3,534
ПК 94-12-8	19 370	3,570
ПК 95-12-8	19 450	3,609
ПК 96-12-6	20 370	3,648
ПК 97-12-6	20 570	3,687
ПК 98-12-6	20 880	3,723
ПК 99-12-8	21 350	3,762
ПК 100-12-6	22 770	3,806
ПК 101-12-6	22 960	3,838
ПК 102-12-6	23 000	3,876

Полая несущая плита / доски

Категория проекта

• Фотогалерея
• Видеогалерея
• Почему многопустотные плиты
  и их применение
• Инвестиции в заводы и машины
  и производственные затраты
• Сравнение с конкурентами
• Складское хозяйство — пустотелая сердцевина, используемая для облицовки стен/полов
• Схема завода — открытый доступ к небу и список машин
• Требование к заводу по наладке многопустотных плит
• Экструзионная машина для несущих плит
• Оборудование для дозирования абатментов и натяжных стальных прядей.
• Оборудование для дозирования, дозирования и смешивания бетона. и элементы управления
• Подача бетона мини-самосвалами

• Станок для резки плит
• Краны и подъемное оборудование
• Установка досок
• Формирователь скольжения M/c — универсальный для перекрытий, балок, Т-образных балок….
• Многослойный скользящий формовочный станок M/c — плита, балка и двойная Т-образная балка

Пустотные несущие плиты / доски для крыш и полов

Почему пустотелые плиты / доски / стеновые панели и т. д.: —

Сборный предварительно напряженный несущий бетон Пустотные плиты используются для полов и кровли и имеют преимущество перед эквивалентным монолитным перекрытием, поскольку они примерно на 30% легче ( с продолжающимися пустотами) с такой же несущей способностью. Производство многопустотных плит с помощью оборудования для производства сборных железобетонных изделий выполняется быстро и качественно по сравнению с утомительным литьем полов на месте. Использование сборных железобетонных изделий приводит к меньшему количеству отходов, образующихся на строительных площадках.
Предварительно напряженные стальные пряди заделываются в сильно уплотненный бетон перед экструдированием многопустотной плиты. Следовательно, на плите можно использовать более длинные пролеты с большими нагрузками. Будучи легким, фундамент также значительно легче, а количество опорных балок и колонн также уменьшено, что приводит к свободному свободному пространству, поэтому вы можете иметь максимальную гибкость для создания просторных интерьеров, офисов без колонн, парковочных площадок и т. д. Ковер площадь также увеличится на 3-5%.
Поскольку пустотные плиты имеют сплошные пустоты, их можно использовать для электрических и сантехнических нужд. При использовании продукта с полым сердечником необходимо иметь собственную команду установки или создать одну группу субподрядчиков для быстрого прогресса. Плита может быть поднята и установлена ​​непосредственно с транспортных средств с помощью крана и помещена на их опоры. Мы можем возводить до 250 м2 пустотных плит в день с помощью одной бригады и одного крана.

Применение для многопустотных плит / досок / стеновых панелей и т. д.: —

Его можно использовать в торговых центрах, коммерческих зданиях, офисных комплексах, многоуровневых парковках, мостах, высотных зданиях, проектах массового доступного жилья и жилых поселков, школах, колледжах, стадионах, общественных и спортивных крытых залах, пешеходных мостах, Фабрики и промышленные здания, складские помещения и холодильные камеры, так как они обладают хорошими изоляционными свойствами.
Пустотные плиты являются идеальным выбором для производителей мягкой стали PRE-Fab для быстрого и простого строительства высотных зданий или заводов даже при любой заданной внутренней высоте помещения.
Используя небольшой модификационный комплект на боковом профиле нашей экструзионной машины для производства плит, вы можете экструдировать многопустотные плиты с расположением шпунтов и пазов, которые можно использовать для блокировки стеновых панелей, подвальных стен, подпорных стен, парапетных стен, звукоизоляционных стен для автомагистралей. , железные дороги и особенно составные стены. Здания из сборного железобетона с пустотелыми конструкциями не создают помех для сетей Wi-Fi, Интернета и радиосигналов.

Важные преимущества

1). Очень низкие инвестиции — установка завода открыта, всего через месяц для немедленного производства. Плиты экструдируются с помощью экструзионного станка и других вспомогательных машин на хорошо выровненной длинной бетонной платформе и естественным образом отверждаются в жарком и влажном климате, разрезаются по размеру, поднимаются и хранятся по бокам литейной платформы.
2). На вышеупомянутой бетонной платформе и с теми же вспомогательными машинами изготовьте другие элементы: бетонные панели для изготовления перегородок, мультиэкструдированные элементы, такие как перемычка, колонна, балка, столб ограждения, буква «Т» и т. д. 3). Наш завод так же хорош, как мобильный завод. Установка над заводом на центральной дороге проектной площадки и экструдирование сборных пустотелых плит и бетонных панелей для изготовления перегородок + также добавление форм для изготовления сборных лестниц и т. д. Следовательно, все это сократит хлопоты и затраты на транспортировку плит и панелей. + Экономия на налогах и гос. обязанности, так как производство находится на объекте. после завершения работ оставьте бетонную платформу для использования в качестве дороги на площадке.
4). Мы поставляем производственный завод «под ключ», полностью оборудованный экструдерами, станками для натяжения, станками для резки слябов, дозирующими установками, козловыми кранами и т. д. с техническими ноу-хау и поддержкой.
5). Начните с наименьших вложений в 1,60 Cr, затем увеличьте до максимальной емкости с максимальным до 4 Cr.
6). Окупаемость инвестиций заключается в использовании / продаже 6-месячной продукции Slab, т. е. 51 000 м2 (5 48 000 футов2).
Пустотные плиты — это сочетание передового дизайна и эффективных методов производства. Пустотные плиты требуют меньших перегородок, позволяют строить большие пространства с большей архитектурной свободой и гибкостью строительства во время и после строительства.

Отличительные особенности

Полностью самонесущие элементы
Гладкая нижняя сторона — готовая к окраске нижняя поверхность
Пустоты обеспечивают проходы для электрических, отопительных или других инженерных инженерных труб
Отличная огнестойкость (соответствует самым высоким требованиям к негорючим материалам)
Прочность и эффективность предварительно напряженного элемента для несущей способности, диапазона пролета и контроля прогиба
Уменьшить передачу звука и вибраций

Стратегические преимущества

Экономия материала за счет того, что плиты весят до 50 % меньше, чем традиционные монолитные бетонные плиты того же размера
Экономия затрат на конструкцию, так как снижение веса означает более легкий каркас конструкции
Более быстрый оборот наличности, меньшие запасы благодаря своевременной доставке
Сокращение сроков строительства за счет работы в любых погодных условиях
Испытайте превосходное, очень дифференцированное качество в строительстве

Несущая способность преднапряженных железобетонных пустотных плит с учетом действия мембраны на растяжение

Автор

Томас Тинпон (УГент) , Воутер Де Корте (УГент) , Робби Каспиле (УГент) и Рубен Ван Койл (УГент)

Организация

• org/Organization»> Кафедра строительных конструкций

Аннотация

Действие мембраны на растяжение может значительно повысить несущую способность продольно закрепленных бетонных плит. Эта дополнительная способность может задержать или даже предотвратить обрушение конструкции, и поэтому считается важным механизмом повышения прочности бетонных конструкций. В отличие от железобетонных элементов, этот положительный эффект редко учитывается в случае предварительно напряженных элементов, таких как сборные многопустотные плиты. Следовательно, резервная емкость этих широко используемых элементов пола за счет действия на растяжение мембраны является актуальной темой для дальнейших исследований. Таким образом, в этой статье исследуется благотворное влияние действия мембраны на растяжение в предварительно напряженных в осевом направлении пустотных плитах из предварительно напряженного бетона. С этой целью в Abaqus разработана подробная конечно-элементная модель. Численные испытания на 4-точечный изгиб проводятся для получения моделей растрескивания, смещений и разрушающих нагрузок. Затем проводится краткое параметрическое исследование для изучения влияния предельной деформации разрушения предварительно напряженной стали на предельную несущую способность аксиально закрепленных бетонных пустотных плит с учетом действия мембраны на растяжение. Результаты показывают, что действие мембраны на растяжение может в некоторой степени повысить несущую способность предварительно напряженных железобетонных пустотных плит. Однако дополнительная пропускная способность, которая может быть достигнута, сильно зависит от граничных условий и глубины элемента.

Ключевые слова

Действие мембраны при растяжении, многопустотная плита, нелинейный анализ, надежность

Пожалуйста, используйте этот URL-адрес, чтобы процитировать или дать ссылку на эту публикацию: http://hdl. handle.net/1854/LU-8717388

ГНД

Тьенпон, Томас и др. «Несущая способность преднапряженных железобетонных многопустотных плит с учетом действия мембраны на растяжение». Бетонная конструкция: новые тенденции в области экологической эффективности и производительности , под редакцией Э. Хулио и др., №. 54, Лозанна, 2021, стр. 1015–22.

АПА

Тиенпон, Т., Де Корте, В., Каспеле, Р., и Ван Койл, Р. (2021). Несущая способность преднапряженных железобетонных пустотных плит с учетом действия мембраны на растяжение. In E. Júlio, J. Valença, & A. S. Louro (Eds.), Бетонная конструкция: новые тенденции в области экологической эффективности и производительности (стр. 1015–1022). Лозанна.

Чикаго, дата автора

Тиенпон, Томас, Воутер Де Корте, Робби Каспеле и Рубен Ван Койл. 2021. «Несущая способность преднапряженных железобетонных многопустотных плит с учетом действия мембраны на растяжение». В Бетонная конструкция: новые тенденции в области экологической эффективности и производительности , под редакцией Э. Хулио, Х. Валенса и А. С. Лоуро, 1015–22. Лозанна.

Чикаго-дата автора (все авторы)

Тиенпон, Томас, Воутер Де Корте, Робби Каспеле и Рубен Ван Койл. 2021. «Несущая способность преднапряженных железобетонных многопустотных плит с учетом действия мембраны на растяжение». В Бетонная конструкция: новые тенденции в области экологической эффективности и производительности , под ред. Э. Хулио, Х. Валенса и А. С. Лоуро, 1015–1022 гг. Лозанна.

Ванкувер

1.

Thienpont T, De Corte W, Caspeele R, Van Coile R. Несущая способность преднапряженных железобетонных пустотных плит с учетом действия мембраны на растяжение. В: Жулио Э., Валенса Х., Лоуро А.С., редакторы. Бетонная конструкция: новые тенденции экологической эффективности и производительности. Лозанна; 2021. с. 1015–22.

IEEE

[1]

T. Thienpont, W. De Corte, R. Caspeele и R. Van Coile, «Несущая способность преднапряженных железобетонных пустотных плит с учетом действия мембраны на растяжение», в Бетонная конструкция: новые тенденции экологической эффективности и производительности , Лиссабон, Португалия, 2021, №. 54, стр. 1015–1022.

 @inproceedings{8717388,
 abstract = {{Растягивающее действие мембраны может значительно повысить несущую способность бетонных плит, защемленных в продольном направлении. Эта дополнительная способность может задержать или даже предотвратить обрушение конструкции, и поэтому считается важным механизмом повышения прочности бетонных конструкций. В отличие от железобетонных элементов, этот положительный эффект редко учитывается в случае предварительно напряженных элементов, таких как сборные многопустотные плиты. Следовательно, резервная емкость этих широко используемых элементов пола за счет действия на растяжение мембраны является актуальной темой для дальнейших исследований. Таким образом, в этой статье исследуется благотворное влияние действия мембраны на растяжение в предварительно напряженных в осевом направлении пустотных плитах из предварительно напряженного бетона. С этой целью в Abaqus разработана подробная конечно-элементная модель.
Численные испытания на 4-точечный изгиб проводятся для получения моделей растрескивания, смещений и разрушающих нагрузок. Затем проводится краткое параметрическое исследование для изучения влияния предельной деформации разрушения предварительно напряженной стали на предельную несущую способность аксиально закрепленных бетонных пустотных плит с учетом действия мембраны на растяжение. Результаты показывают, что действие мембраны на растяжение может в некоторой степени повысить несущую способность предварительно напряженных железобетонных пустотных плит. Однако дополнительная пропускная способность, которая может быть достигнута, сильно зависит от граничных условий и глубины элемента.}},
 автор = {{Тьенпон, Томас и Де Корте, Воутер и Капеле, Робби и Ван Койл, Рубен}},
 booktitle = {{Бетонная конструкция: новые тенденции экологической эффективности и производительности}},
 редактор = {{Хулио, Э.
