Несущая способность плит перекрытия

Железобетонные плиты перекрытий представляют собой унифицированные строительные элементы, которые широко используются при сооружении зданий и сооружений промышленного, гражданского, специального и прочего назначения. В большинстве случаев изделия находят применение для возведения перекрытий между этажами, представляя собой железобетонные панели. Плиты перекрытия выполняют одну из ключевых функций здания, являясь связующим элементом сооружения, который обеспечивает целостность, прочность и устойчивость здания. Спрос на железобетонные панели с каждым годом продолжает расти, демонстрируя устойчивую тенденцию использования элементов перекрытия в современном строительстве. При этом долговечность строения и его надежность во многом зависят от правильности расчета и выбора железобетонных изделий, использующихся в виде перекрытий. Одной из основных характеристик панелей является несущая способность изделия, которая определяет величину допустимой нагрузки, воздействующую на изделие в рабочем номинальном режиме.

Ошибки в расчетах могут повлечь за собой снижение прочности перекрытий, быстрый износ, сокращение периода службы изделий, а также полное разрушение зданий и гибель людей.

Особенности конструкции плит

Перед приобретением плит перекрытий необходимо определить проектную несущую способность и размеры изделий, выбирая ЖБИ по расчетным параметрам. Производство панелей перекрытий осуществляется на основе легкого конструкционного бетона плотной структуры, а также тяжелого силикатного бетона.

Конструкция изделий предусматривает усиление в виде армирования, которые выполнено в виде арматурных каркасов из стрежней классов А1 и А3. В зависимости от вида и схемы армирования плитные элементы могут применять для различных целей. При этом устойчивость и прочность сооружении будет зависеть от вида моделей плит, их конструкции, схемы опирания, несущей способности. Изделия с завода изготовителя различаются меду собой по методу стыковки с прочими несущими конструкциями и относительной толщине.

В процессе изготовления ЖБИ задействуется бетон с классом не менее В15. При этом для прочности плита может армироваться как обычным, так и заранее напряженным металлом. Конструктивно панели могут быть как сплошными, так и с наличием внутренних технологических пустот.

Классификация плит перекрытия

В зависимости особенностей конструктивного исполнения, ЖБИ разделяются на несколько видов, среди которых:

  • однослойные сплошные плиты 1П и 2П толщиной 120 мм и 160 мм;
  • многопустотные изделия 1ПК и 2ПК с сечение технологических круглых пустот 159 мм и 140 мм;н
  • изделия многопустотные марки ПБ толщиной 220 мм, выполненные то технологии безопалубочного формования.

При этом различают следующие виды элементов:

  • пустотные, а также многопустотные – облегченные конструкции плит, монтаж которых реализуется с опиранием по двум сторонам;
  • железобетонные нарезные панели;
  • плиты ребристого профиля, ориентированные на применение при строительстве перекрытий зданий промышленного и производственного назначения с шагом несущих изделий 6000 мм. Стандартные ребристые плиты имеют диапазон несущей способности в пределах от 180 до 830 килограммов на квадратный метр;
  • монолитные плиты – панели перекрытий, которые отливаются по месту в заранее смонтированную опалубку. Такие изделия подлежат армированию и должны обладать несущей способностью не менее 500 кг/м2.

Параметры и свойства плит

Выполняя функцию перекрытий плиты должны соответствовать целому ряду высоких технических характеристик, которые определяют целесообразность их применения. Среди них:

  • высокий уровень звукоизоляции;
  • минимально возможная масса без снижения надежности;
  • заданный уровень прочности;
  • высокий предел огневой стойкости и тепловой защиты;
  • газоизоляция и водоизоляция.

Маркировка плит

Информация модели плиты перекрытия, ее конструкционных особенностях приводится для каждого изделия в маркировке, которая представлена в виде комбинации из букв и цифр.

Первые буквы обозначает марку ЖБИ, после чего приводятся последовательно данные о длине и ширине панели, которая указывается дециметрах. Последняя цифра в маркировке отражает несущую способность, которая приводится в сотнях килограмм на квадратный метр.

Помимо этого в маркировке может приводиться информация о виде рабочей арматуры нижней зоны, наличии монтажных петель, а также наличии выборок бетона в верхнем поясе.

Таким образом, обозначение ПК-72-15-8 присваивается многопустотным изделиям длиной 7200 мм и шириной 1500 мм и несущей способностью 800 кг/м2.

Виды нагрузок

В процессе эксплуатации плиты перекрытия испытывают ряд нагрузок, которые суммируются и воздействуют на изделие. Среди них:

  • статические нагрузки – усилия, возникающие в результате действия массы неподвижных предметов и объектов, таких как стяжка пола, мебель, детали интерьера и т д.;
  • динамические нагрузки – усилия, возникающие периодически с определенной амплитудой, в результате движения человека или животного падения или перемещения объектов.

По характеру воздействия нагрузки разделяются на распределенные равномерным образом по всей площади и точечные, воздействующие в определенном секторе.

Определение несущей способности

Несущая способность плит перекрытия определяет их возможность длительно в процессе эксплуатации выдерживать и работать с динамическими, а также статическими нагрузками. Расчет всех значений осуществляется с точки зрения безопасной эксплуатации зданий и сооружений, повышенной степени их надежности При проектировании сооружений принимаются в равно распределенные нагрузки, которые отражаются в величинах в виде килограмм на квадратный метр. Нагрузка рассчитывается исходя из собственной массы плиты, которая приводится в технической документации. После определяется суммарный вес конструкций, которые теоретически могут располагаться на этаже, включая стяжку, покрытие пола, мебель, оборудование, технику, прочие объекты. В учет берутся и динамические факторы присутствия и перемещения людей или животных в предполагаемом количестве.

При сборе нагрузок необходимо производить расчет производится с учетом коэффициентов кратковременной и длительной нагрузки, надежности по ответственности здания. Полное нормативное значение нагрузки, которая формируется от людей и мебели для строительства недвижимости в виде жилого фонда для квартир жилых сооружений насчитывает 1,5 кПа или 1,5 кН/м2.

На ребристые железобетонные изделия, выполняющие функции перекрытий расчет нагрузки осуществляется согласно действующих строительных норм и правил.

При строительстве жилых зданий нормативное значение средней нагрузки составляет около 100-200 килограмм на квадратный метр. При этом в проектной документации закладываются и принимаются к установке плиты перекрытия с индексом несущей способности – «8», способные выдерживать до 800 кг/м2. Благодаря этому, создается запас прочности зданий, которые обладают высокой степенью безопасности и надежности. Помимо этого, такое решение позволяет производить при необходимости монтаж участков монолитных плит, имеющих большую массу.

Установка пустотелых, ребристых или монолитных плит аргументируется необходимостью, которая исходит из расчетов нагрузки. При этом берется в учет стоимость изделий и себестоимость зданий и сооружений. В том случае, если стандартная типовая плита из легкого бетона удовлетворяет нагрузочным требованиям, появляется возможность сэкономить на фундаменте, используя железобетонные изделия с меньшим показателем веса. Применение монолитных плит может быть продиктовано крайней необходимостью, поскольку конструкция изделий предполагает не только максимальную прочность, но и наибольшую массу.

В большинстве современных типовых строений используются панельные многопустотные плиты перекрытий, которые позволяют обеспечить должный уровень комфорта проживания в области гидро и термоизоляции, звуконепроницаемости, позволяя добиться высокой степени прочности и надежности зданий и сооружений. Помимо этого круглые пустоты удается использовать для прокладки всех необходимых коммуникаций внутри объекта в виде электропроводки, других необходимых линий связи.

Прогибы плит перекрытий и особенности монтажа

В ряде случаев изделия в виде плит перекрытий могут иметь прогиб как в одну, так и в другую сторону. При этом в соответствии с регламентом требований нормативной документации СНиП 2.01.07-85 в части нагрузок и их воздействия, прогиб, составляющий менее 1/150 часть от общей длины плиты, не считается браком. Таким образом, величина допустимого прогиба в частном случае для плиты перекрытия марки ПБ 90-12 насчитывает 60 мм.

Как правило, обратный прогиб является следствием разделения плиты и снижения ее расчетной несущей способности. Учитывая особенность структуры плиты, где армируется нижняя часть изделия, может наблюдаться увеличение прогиба из-за снижения прочности. Применение таких плит является ограниченным и может повлечь за собой негативные последствия и стать причиной преждевременного износа конструкций, их частичного или полного разрушения. Монтаж плит с допустимой величиной прогиба должен производиться с учетом выполнения требования по опиранию элементов перекрытия. В зависимости от конструкции плиты могут опираться на две, три и четыре стороны.

В ходе строительства монтаж плит перекрытий реализуется с опорой только на несущие конструкции. Все прочие стены и перегородки возводятся после установки основных элементов. При этом перегородки должны быть ниже опорных узлов как минимум на 10 мм. В ходе строительства необходимо учитывать геометрию плит и наличие их прогиба, благодаря которому перекрытия могут касаться перегородок и оказывать на них механическое воздействие. Чтобы не допускать подобных ситуаций при строительстве внутренних стен замеры производятся индивидуально. Резка плит по ширине не допускается. При сооружении массивных конструкций несущая способность плит может быть повышена за счет заполнения строительным раствором технологических пустот.

Для подъема и перемещения плит необходимо использовать предусмотренные для этой цели монтажные петли, конструктивно расположенные в точках высокой механической жесткости.

Правила хранения плит перекрытий

С целью недопущения снижения величины проектного значения прочности плит перекрытия, в период до их установки и монтажа, необходимо неукоснительно соблюдать правила хранения и правильного складирования железобетонных изделий:

  • укладка панелей осуществляется в положении петлями вверх на заранее подготовленную ровную поверхность, которая позволит избежать перекосов и концентраций напряжений. В качестве поверхности может выступать уплотненная земля, щебень или асфальт. Для исключения прямого контакта с основанием складирование осуществляется на подставки высотой не менее 150 мм;
  • при размещении плит друг на друге высота штабелирования не должна превышать 2500 мм;
  • между плитами необходимо располагать деревянные бруски с толщиной не менее 250 мм. Место установки подкладок выбирается исходя из конструкции плит в районе монтажных петель, где изделий имеет наибольшую жесткость. Бруски располагаются строго друг под другом;
  • для исключения разрушения железобетонных изделий необходимо предотвратить прямой контакт с внешней средой, избегая попадания осадков на поверхность плит. Для этого панели необходимо укрыть от дождя или снега рубероидом или использовать с этой целью водонепроницаемые пленки соответствующих размеров.

При соблюдении правил хранения изделия смогут сохранить проектные характеристики и работать после установки на расчетных нагрузках, соответствующих заявленным производителями параметрам.

Несущая способность плит перекрытия — Всё о бетоне

Плиты перекрытия – это современный строительный материал, который используется при возведении частных домов и многоэтажных объектов.

Главным предназначением такой конструкции является каркасная основа любого здания.

При выполнений расчетов несущей способности определяется способом отдельных конструкций здания, способом идентификаций и обследования такие как: колонны, перекрытия, фундамент.

Без применения пустотных плит перекрытия не обходится практически ни одно строительство объектов разного назначения.

Особенности конструкций

Прежде чем купить железобетонную, рекомендуется выяснить несущую способность перекрытия и ее размеры. Изготавливаются данные изделия из тяжелого силикатного бетона либо легкого конструкционного бетона плотной структуры.

В зависимости от того, как армируются перекрытия, данные конструкции применяются в различных целях. К примеру, для возведения различных сооружений. От их схемы отпирания и веса зависит устойчивость объекта. В любом случае их формы и размеры определяются чертежами, разработанными для данных изделий.

Специалисты выделяют два класса перекрытий, которые отличаются между собой:

  • по относительной толщине изделия;
  • методом стыковки с несущими конструкциями возводимых объектов.

При производстве железобетонных изделий данного типа применяется бетон не меньше класса В15. Плита армируется обычным металлом или предварительно напряженной арматурой. Кроме несущей способности перекрытий, подобные железобетонные изделия обладают звукоизоляцией. Чтобы улучшить данные свойства и уменьшить вес, изделия делают с пустотами, включая легкий бетон с пористым наполнителем.

Классификация ЖБИ

Схема классификация методы определения концентрации пыли.

Специалисты выделяют несколько видов перекрытий:

  1. Многопустотные либо пустотные – предназначены для отпирания по двум сторонам.
  2. Ребристого либо корытного профиля – предназначены для перекрытий производственных и прочих промышленных объектов с учетом шага несущих изделий в 6 м.
  3. Нарезные железобетонные.
  4. Монолитные – заливаются по месту на ранее установленную опалубку, несущая способность которой должна составлять 500 кг/кв.м. Сверху производится армирование.

Из основных типов подобных конструкций различают:

  • 1П – однослойные сплошные с толщиной в 120 мм;
  • 2П – однослойные сплошные с толщиной в 160 мм;
  • 1ПК – многопустотные с толщиной в 220 мм, с диаметром круглых пустот в 159 мм;
  • 2ПК – многопустотные с толщиной в 220 мм, с диаметром круглых пустот в 140 мм;
  • ПБ – многопустотные безопалубочного формования с толщиной в 220 мм.

Узнать несущую способность перекрытий можно с помощью маркировки. К примеру, ПК-72-15-8: первые буквы означают марку изделия, следующие две цифры – длину в дециметрах, следующие две цифры – ширину в дециметрах, последняя цифра – несущую способность перекрытия. С учетом марки данный показатель может быть представлен в сотнях кгс/кв. м (в данном случае 800 кг/кв.м).

Характеристики перекрытий

Схема формулы определения несущей способность.

Для пустотных ЖБИ конструкций характерны следующие качества:

  • прочность;
  • жесткость и отсутствие возможности прогибаться, в противном случае изделие потрескается и разломается;
  • огнеустойчивость – пожар не должен повредить перекрытие;
  • минимальный вес при сохранении всех; характеристик;
  • теплозащита;
  • звукоизоляция;
  • водоизоляция;
  • газоизоляция.

Любые перекрытия должны обладать должной несущей способностью, за счет которой они могут выдерживать допустимые нагрузки. К примеру, для пустотных изделий характерна различная форма пустот, ширина и длина. Различают также плиты круглых пустот и вытянутые вверх. Армирование таких конструкций осуществляется в нижней их части, между пустотами и от нее зависят прочностные свойства изделия. Реже армирование осуществляется в верхней части пустотных плит с помощью металлической сетки. Таким образом увеличивается прочность верхней ее поверхности. Рассчитывать нагрузку перекрытия необходимо при проектировании. Этот показатель зависит от геометрических параметров изделия и колеблется в пределах 800-1450 кгс/кв.м.

Если плиты смонтированы так, что они не опираются на две стороны, тогда арматура не сможет выполнять своих функций. Что касается несущей способности перекрытий, то в данном случае этот показатель будет незначительным. Нельзя опирать плиты и по третьей стороне, так как нарушается их работа и снижаются прочностные свойства.

Особенности сооружения

Схема таблицы несущей способности плит перекрытия по технологии ТИСЭ.

Монолитные плиты перекрытия заливаются по месту строительства объекта. В этих целях используется различный материал. Если в качестве опалубки несъемного типа применяется профнастил, тогда необходимо учесть, что он должен выдерживать вес жидкого бетона. Существует несколько типов этого материала. Наибольшей несущей способностью обладает то перекрытие, при заливке которого использовался профнастил Н марки.

Для хорошего сцепления данного материала на нем рекомендуется сделать специальные насечки. В таком случае бетон и профнастил будут взаимодействовать совместно. Для этого также потребуется приварить к профнастилу вертикальные анкеры. Для увеличения несущей прочности перекрытия при заливке бетона профнастил подпирается в нескольких местах.

Для этого потребуются следующие инструменты:

  • бетономешалка;
  • ведра;
  • сварочный аппарат;
  • болгарка;
  • диск по камню;
  • лопаты;
  • уровень;
  • мастерок;
  • рулетка.

Плиты перекрытия можно соорудить на основе монолитных железобетонных балок. Их можно купить в готовом виде либо изготовить своими руками. Чтобы несущая способность таких плит была высокой, потребуется армировать балки минимум четырьмя прутьями с диаметром в 12-14 мм. Закрывать их следует слоем бетона более 2-х см.

Устройства ИЗС-10Ц для определения расчета несущей способности плит перекрытия.

Дешевле будет использовать в этих целях деревянные балки. Такая конструкция легче монтируется, однако допустимые нагрузки должны быть небольшими. При этом величина опоры балки на стену должна превышать 12 см. Концы данных изделий потребуется опереть на стену и обернуть их пленкой, рубероидом либо толем. Балки рекомендуется пропитать антисептиком, а между ними уложить утеплитель.

Более дорогим перекрытием считаются монолитные плиты по металлическим балкам. Такая конструкция позволяет перекрывать значительные пролеты. Металлические балки в этом случае должны быть представлены в виде двутавров, рельсов или швеллеров. Между ними укладывается несколько арматурин и заливаются монолитные участки бетонным раствором. Так как один такой пролет равняется одному метру, толщина перекрытия получается меньше, чем у чистой монолитной конструкции. Однако несущая ее способность намного выше, чем у аналогичного изделия, залитого по деревянным балкам.


Что касается железобетонных перекрытий, то они применяются в домах из камня, бетона либо кирпича. Главной особенностью такой конструкции является ее высокая несущая способность. Данные плиты нуждаются в дополнительном утеплении и звукоизоляции. При производстве сборной железобетонной плиты производитель учитывает несущую ее способность. Если же конструкция изготавливается самостоятельно, тогда присутствие архитектора и соблюдение всех норм и требований – обязательные условия выполнения подобных работ.

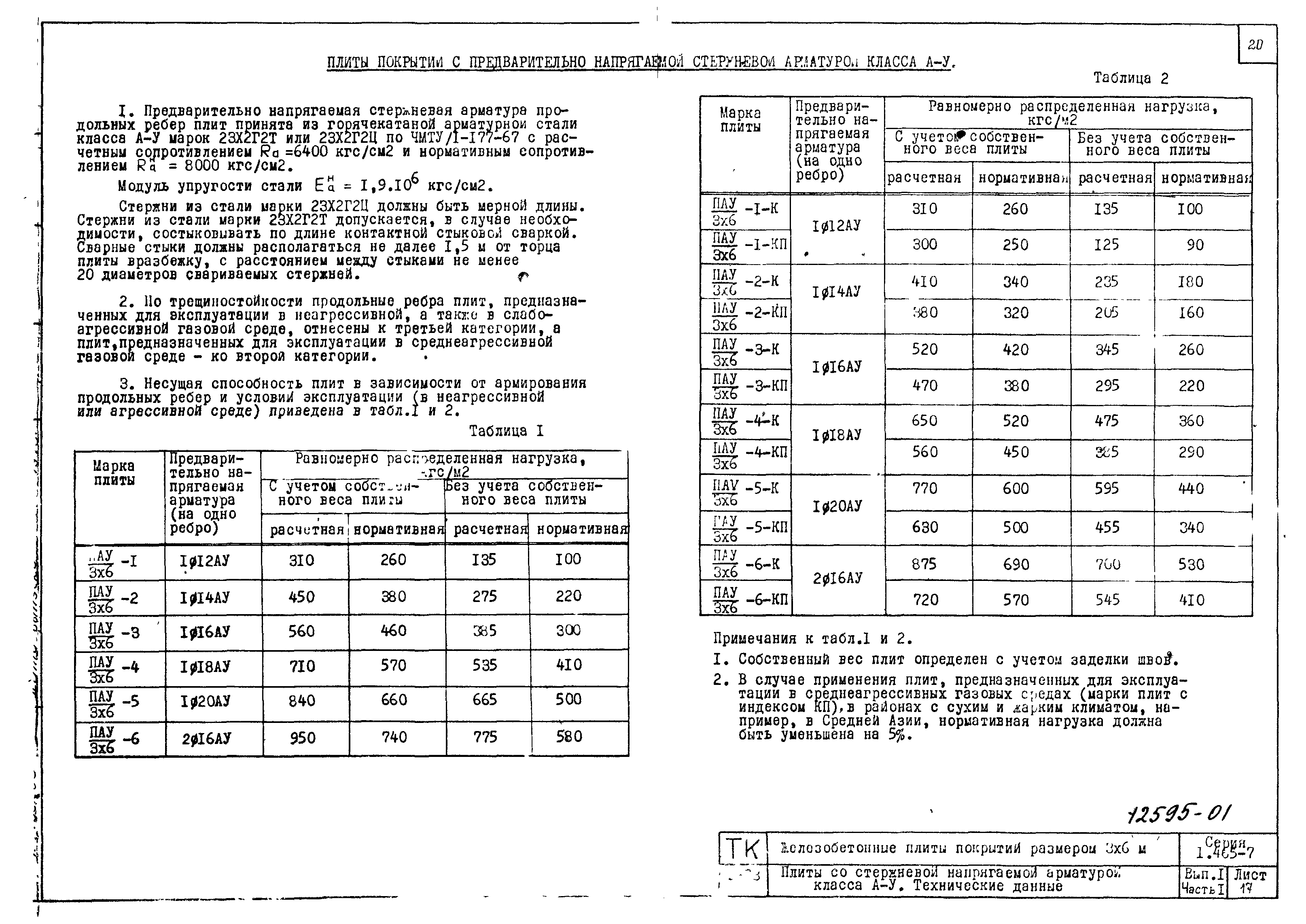

Несущие способности ребристых плит перекрытия

При возведении различных промышленных предприятий и объектов социально-культурного назначения широко используются ребристые плиты перекрытия. Они изготавливаются из легких и тяжелых бетонов, и в тех случаях, когда производятся под конкретное здание или сооружение, имеют строго определенные проектной документацией характеристики, в том числе и те, которые касаются их прочности, то есть способности выдерживать определенные нагрузки.

Несущая способность ребристых плит перекрытия предполагает их способность выдерживать как статические, так и динамические воздействия. При проектировании различных зданий и сооружений учитываются только равномерно распределенные нагрузки, которые выражаются в килограммах на квадратный метр. На ребристые плиты перекрытия нагрузка рассчитывается в соответствии с действующим СНиПами (Строительными нормами и правилами) и СП (сводами правил). Что касается государственных стандартов, то все ребристые перекрытия, выпускаемые в нашей стране, по всем своим основным характеристикам (в том числе и прочностным) должны соответствовать требованиям ГОСТ 28042-89.

На несущую способность плит перекрытия оказывает влияние целый ряд важных факторов, среди которых наибольшую роль играет материал изготовления (тяжелый или легкий бетон), способ армирования (с напрягаемой продольной арматурой и с ненапрягаемой продольной арматурой), а также их геометрическая конфигурация. Кроме того, допустимая нагрузка на ребристые плиты перекрытия может быть снижена за счет предусматриваемых проектной документацией вырезов, проемов, отверстий и углублений, которые делаются в них в процессе изготовления.

Предприятиями российской промышленности строительных материалов выпускаются ребристые плиты перекрытия с несущей способностью от 180 до 830 килограммов на квадратный метр. Кроме того, в соответствии с заказами строительных организаций производятся изделия, которые могут выдержать еще большую нагрузку. Довольно широко применяется и также и усиление ребристых плит перекрытия, которое существенно повышает их несущую способность и производится с помощью дополнительного армирования, применения специальных опор и наращивания толщины.

Также рады Вам предложить:

Максимально допустимая нагрузка на плиту перекрытия

Как сделать ремонт, чтобы не разрушить свой дом и обойтись без человеческих жертв.

Ремонт — это дорогостоящее и опасное мероприятие, но часто люди пренебрегают элементарными нормами и в итоге это приводит к печальным последствиям.

Вчера в Москве обрушились плиты перекрытия в многоквартирном доме. Главная версия — строители нагрузили плиту перекрытия сухими смесями, что привело к обрушению. Повезло — обошлось без человеческих жертв.

Блок: 1/4 | Кол-во символов: 444
Источник: http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/

Особенности

Пустотная плита перекрытия изготавливается из прочного бетона в совокупности со стальной арматурой высокого качества, которая может быть предварительно напряжена. Данная конструкция имеет форму прямоугольника, она оснащена сквозными воздушными круглыми камерами. Данная особенность определяет легкость пустотелых плит, поэтому они могут снижать общую нагрузку на фундамент и стенки. Их перемещение с использованием техники не доставляет дискомфорта, так как для этого имеются специальные петли.

Конструкция пустотелых плит более легкая, нежели у полнотелых, но при этом их прочность и надежность находится на высоком уровне. Присутствие полостей воздуха в данном изделии способствует тепло- и звукоизоляции. Изготовление плит данного вида осуществляется двумя путями:

  • безопалубочным, который подразумевает применение вибрационных трамбовок;
  • заливанием стационарных опалубок из металла бетонной смесью, после чего залитую конструкцию отправляют на виброуплотнение и обработку теплом.

Благодаря наличию полостей в форме цилиндра улучшаются такие эксплуатационные возможности плит:

  • увеличение прочности;
  • улучшение теплоизоляции;
  • облегчение процедуры прокладывания коммуникаций инженерами;
  • уменьшение влияния внешних звуков.

Блок: 2/8 | Кол-во символов: 1537
Источник: https://stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

Хранение строительных материалов

При производстве ремонта используют сухие смеси (М:300, пескобетон, штукатурки, наливные полы и т. д.). Как правило, это мешки с весом 30-50 кг.

Материалов требуется много и часто их хранят в одном месте, например складируют друг на друга. Так удобно строителям — площадь остается свободной и есть простор для работы. Этого никогда нельзя допускать.

В момент доставки мало кто задумывается о несущей возможности плиты перекрытия, а зря.

Все дома имеют запас прочности — он зависит от типа дома, конструктивного решения и возраста постройки. Ниже я привожу виды несущих плит.

В каждом случае нужно делать просчет допустимой нагрузки на плиту перекрытия. Важно просчитать все по формуле и учесть индивидуальные характеристики (возможные прогибы, целостность арматуры, износ и т.д.).

Чтобы не вдаваться в сложные расчеты привожу усредненные данные для типовых домов.

Для типового домостроения применяют плиты перекрытия с нагрузкой до 400 кг/кв.м. В крупнопанельных домах (поздние версии) допустимая нагрузка — 600 кг/кв. м.

Эти величины включают в себя как постоянные (перегородки, стяжка), так и временные (мебель, человек) нагрузки. Нельзя допускать перегруз — это приведет к обрушению. 18 мешков наливного пола — это уже 800 кг.

Конструкции дома не должны работать на износ, поэтому не нагружайте плиту перекрытия своего дома.

Горе-строители могут настаивать и спорить — им удобно сразу завести все черновые материалы. На первый взгляд это кажется логичным — происходит экономия на доставках, но экономия должна быть рациональной.

В своих проектах я разделяю доставки материалов по весу и всегда слежу, чтобы нагрузки распределялись равномерно на плиту перекрытия. Т.е. я не разрешаю строить «горы» из строительных смесей.

так нельзя

Блок: 2/4 | Кол-во символов: 1787
Источник: http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/

Разновидности конструкций

  • ПК характеризуется стандартной толщиной в 22 см, наличием сквозных полостей цилиндрической формы. Плиты изготавливаются из железобетона, который имеет класс не менее В15.

  • ПБ – этот вид изделий получают при помощи безопалубочного метода, используя конвейер. При изготовлении данных конструкций используется особый метод армирования, с его помощью отрезание происходит без потерь прочности. Так как плиты имеют ровную поверхность, последующая отделка полов, потолков осуществляется легче.

  • ПНО – облегченный вид конструкции, что произведен путем безопалубочного метода. Отличием от предыдущего вида можно назвать меньшую толщину в 0,16 метра.

  • НВ – внутренний тип настила, производимый из железобетона класса В40, имеющий армирование в один ряд, что является предварительно напряжённым.

  • НВК является внутренним типом настила, который имеет напряженное армирование в два ряда и толщину в 26,5 сантиметров.

При производстве конструкций для перекрытий предварительно напряженную арматуру подвергают сжимающей напряженности в пунктах, где будет осуществляться самое большое растяжение. По прохождению данной обработки преднапряженные круглопустотные конструкции становятся более прочными, устойчивыми. Характеристика таких приспособлений содержит обозначение «предварительно напряженная плита».

Стандартные габариты круглопустотных плит толщиной 0,22 м (ПК, ПБ, НВ) и 0,16 м (ПНО) характеризуются длиной 980-8990 мм, что в маркировке фиксируется как 10-90. Дистанция между соседствующими габаритами – 10-20 сантиметров. Ширина полноразмерного товара составляет 990 (10), 1190 (12), 1490 (15) миллиметров. Чтобы потребителю не приходилось резать изделия, применяются элементы добора, ширина которых составляет 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) миллиметров.

ПБ характеризуются длиной до 12 метров. Если данный показатель составляет более 9 метров, то толщина должна соответствовать 22 сантиметрам или же несущая способность плиты будет меньше. Изделия серии НВК, НВКУ, 4НВК могут характеризоваться габаритами, которые не подходят к стандартным. Расстояние между пустотами плит назначается с использованием параметров оборудования, что используется на заводе. Согласно ГОСТ дистанция должна составлять меньше, чем следующие показатели:

  • для плит 1ПК, 1ПКТ, 1ПКК, 2ПК, 2ПКТ, 2ПКК, 3ПК, 3ПКТ, 3ПКК и 4ПК – 185;
  • для конструкций типа 5ПК – 235 миллиметров;
  • 6ПК – 233 миллиметров;
  • 7ПК – 139 миллиметров.

Оптимальным количеством пустот в данной конструкции считается 6 штук.

Блок: 5/8 | Кол-во символов: 3227
Источник: https://stroy-podskazka.ru/perekrytiya/vse-o-pustotnyh-plitah/

Оплатить три доставки вместо одной — дешевле чем восстанавливать дом

При завозе строительных материалов нельзя допускать халатности и складывать все в одной точке. Профессиональные строители это знают, а дилетанты загрузят все в лифт и застрянут в лучшем случае.

Заранее просчитайте какие материалы потребуются и определите временные рамки для доставок.

Блок: 3/4 | Кол-во символов: 357
Источник: http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/

Как маркируются плиты пустотные

Государственный стандарт регламентирует требования по маркировке продукции. Маркировка содержит буквенно-цифровое обозначение.

Маркировка пустотных плит перекрытия

По нему определяется следующая информация:

  • типоразмер панели;
  • габариты;
  • предельная нагрузка на плиту перекрытия.

Маркировка также может содержать информацию по типу применяемого бетона.

На примере изделия, которое обозначается аббревиатурой ПК 38-10-8, рассмотрим расшифровку:

  • ПК – эта аббревиатура обозначает межэтажную панель с круглыми полостями, изготовленную опалубочным методом;
  • 38 – длина изделия, составляющая 3780 мм и округленная до 38 дециметров;
  • 10 – указанная в дециметрах округленная ширина, фактический размер составляет 990 мм;
  • 8 – цифра, указывающая, сколько выдерживает плита перекрытия килопаскалей. Это изделие способно выдерживать 800 кг на квадратный метр поверхности.

При выполнении проектных работ следует обращать внимание на индекс в маркировке изделий, чтобы избежать ошибок. Подбирать изделия необходимо по размеру, уровню максимальной нагрузки и конструктивным особенностям.

Блок: 3/6 | Кол-во символов: 1101
Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

Прогибы плит перекрытий

Иногда покупатели сталкиваются с ситуацией, когда железобетонные плиты перекрытий имеют разный прогиб, в том числе и в обратную сторону. Следует знать, что согласно СНиП 2.01.07-85 «Нагрузки и воздействия» прогиб свыше 1/150 части длины изделия не является браком. Так для наиболее проблемной ПБ 90-12 допустимая величина прогиба составляет аж 6 см.

Обратный прогиб чаще всего образуется при отпиле последней плиты перекрытия РџР‘ на стенде, когда ее длина значительно меньше диапазона длин, для которого стенд изначально готовился. Для более длинных плит дается большее натяжение и т.к. основное армирование идет по нижней поверхности плиты, при отпиле короткой плиты эта избыточная сила сжатия как бы выгибает плиту.

Чтобы избежать данной ситуации покупателям следует внимательно осматривать изделия перед приобретением. Как правило, железобетонную плиту с большим прогибом не сложно заметить в стопке других пустотных плит. Следует признать, что эти случаи все-таки редки и у хороших производителей практически не встречаются.

Блок: 4/4 | Кол-во символов: 1081
Источник: https://www.jbi-invest.ru/?index=stati&page=plity-perekrytij-pustotnye

Как правильно делать ремонт (распределение нагрузок):

  • Произведите демонтаж (уберите лишнее) и утилизацию строительного мусора. Это важно, чтобы подготовить фронт работы.
  • Продумайте и просчитайте пирог полов. Если требуется большой слой, то используйте легкие материалы (пеноплекс, керамзит). Эти материалы не дают большую нагрузку на плиту перекрытия и позволяют обеспечить звукоизоляцию.
  • Перегородки собирайте из легких материалов. Не используйте кирпич для возведения внутренних перегородок — вес кирпичной перегородки (пустотелый кирпич) составляет 200-220 кг/кв.м. Соответственно маленькая кирпичная стена площадью в 10 кв.м будет весить более 2 т.

В своих проектах я всегда собираю перегородки из тонкого пеноблока (толщиной 50-75мм). Это позволяет экономить пространство (толщина кирпичной стены 120 мм) и не перегружать плиту перекрытия. Стены из пеноблока обладают схожими характеристиками с кладкой в полкирпича (крепость и звукоизоляция между помещениями).

  • Никогда не заливайте слой цементной стяжки более 4 см. Всегда должен быть «пирог» полов: снизу толстые слои легких материалов, а сверху цементная стяжка и тонкий слой самовыравнивающегося наливного пола (0,4 — 0,9 см).
  • Учитывайте вес финишных материалов. Натуральный камень может передавать нагрузку от 60 кг/кв.м. Если уже произвели работы и подняли уровень полов, то правильно заменить тяжелые финишные материалы на более легкие, например на керамогранит.
  • Следите, чтобы во время ремонта хранение сухих смесей не было организовано в одной точке. Разделите смеси на группы и храните их в разных комнатах.
  • Всегда обращайтесь к профессионалам и не экономьте на специалистах. Ремонт не прощает ошибок. Ремонт требует знаний и опыта, никогда не допускайте к работе дилетантов или тех, кто не понимает разницу между М:300 и М:500.

Источник

Самые удачные интерьеры.

Блок: 4/4 | Кол-во символов: 1844
Источник: http://trustload.com/%D0%B4%D0%BE%D0%BF%D1%83%D1%81%D1%82%D0%B8%D0%BC%D0%B0%D1%8F-%D0%BD%D0%B0%D0%B3%D1%80%D1%83%D0%B7%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BF%D0%BB%D0%B8%D1%82%D1%83-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B/

Расчет точечной нагрузки

Данный параметр должен выполняться очень грамотно и расчетливо. Если нагрузка будет приходиться в одну точку, то это будет сильно влиять на срок службы перекрытия.

Справочники по строительству приводят формулу:

800 кг/кв.см × 2 = 1600 кг.

Следовательно, одна индивидуальная точка способна выдержать 1600 кг.

Однако при более точном расчете необходимо учесть коэффициент надежности. Его значение для жилого здания берется 1,3. В результате:

800 кг/кв.см × 1,3 = 1040 кг.

Но, даже имея данный безопасный размер, желательно точечную нагрузку располагать рядом с несущей конструкцией.

Блок: 4/6 | Кол-во символов: 607
Источник: https://tolkobeton.ru/perekryitiya/kakuyu-nagruzku-vyderzhivaet-plita-perekrytiya.html

Несколько дополнительных сведений

Характеристики железобетонных плит перекрытий

Конечно, если известны все технические параметры перекрытия, ориентировочная масса, которая будет основной нагрузкой, выполнить нужные расчеты достаточно легко. При этом необходимо учесть существование нескольких разновидностей нагрузок.

В первую очередь, это продолж

Калькулятор расчета дополнительной нагрузки на бетонную плиту

Для обустройства перекрытий между этажами, а также при строительстве частных объектов применяются железобетонные панели с полостями. Они являются связующим элементом в сборных и сборно-монолитных строениях, обеспечивая их устойчивость.

Главная характеристика – нагрузка на плиту перекрытия. Она определяется на этапе проектирования здания. До начала строительных работ следует выполнить расчеты и оценить нагрузочную способность основы.

Ошибка в расчетах отрицательно повлияет на прочностные характеристики строения.

Нагрузка на пустотную пелиту перекрытия

Панели с продольными полостями применяют при сооружении перекрытий в жилых зданиях, а также строениях промышленного назначения.

Железобетонные панели отличаются по следующим признакам:

  • размерам пустот;
  • форме полостей;
  • наружным габаритам.

В зависимости от размера поперечного сечения пустот железобетонная продукция классифицируется следующим образом:

  • изделия с каналами цилиндрической формы диаметром 15,9 см. Панели маркируются обозначением 1ПК, 1 ПКТ, 1 ПКК, 4ПК, ПБ;
  • продукция с кругами полостями диаметром 14 см, произведенная из тяжелых марок бетонной смеси, обозначается 2ПК, 2ПКТ, 2ПКК;
  • пустотелые панели с каналами диаметром 12,7 см. Они маркируются обозначением 3ПК, 3ПКТ и 3ПКК;
  • круглопустотные панели с уменьшенным до 11,4 см диаметром полости. Применяются для малоэтажного строительства и обозначаются 7ПК.

Виды плит и конструкция перекрытия

Панели для межэтажных оснований отличаются формой продольных отверстий, которая может быть выполнены в виде различных фигур:

  • круга;
  • эллипса;
  • восьмигранника.

По согласованию с заказчиком стандарт допускает выпуск продукции с отверстиями, форма которых отличается от указанных. Каналы могут иметь вытянутую или грушеобразную форму.

Круглопустотная продукция отличается также габаритами:

  • длиной, которая составляет 2,4–12 м;
  • шириной, находящейся в интервале 1м3,6 м;
  • толщиной, составляющей 16–30 см.

По требованию потребителя предприятие-изготовитель может выпускать нестандартную продукцию, отличающуюся размерами.

Основные характеристики пустотных панелей перекрытий

Плиты с полостями пользуются популярностью в строительной отрасли благодаря своим эксплуатационным характеристикам.

Расчет на продавливание плиты межэтажного перекрытия

Главные моменты:

  • расширенный типоразмерный ряд продукции. Габариты могут подбираться для каждого объекта индивидуально, в зависимости от расстояния между стенами;
  • уменьшенная масса облегченной продукции (от 0,8 до 8,6 т). Масса варьируется в зависимости от плотности бетона и размеров;
  • допустимая нагрузка на плиту перекрытия, равная 3–12,5 кПа. Это главный эксплуатационный параметр, определяющий несущую способность изделий;
  • марка бетонного раствора, который применялся для заливки панелей. Для изготовления подойдут бетонные составы с маркировкой от М200 до М400;
  • стандартный интервал между продольными осями полостей, составляющий 13,9-23,3 см. Расстояние определяется типоразмером и толщиной продукции;
  • марка и тип применяемой арматуры. В зависимости от типоразмера изделия, используются стальные прутки в напряженном или ненапряженном состоянии.

Подбирая изделия, нужно учитывать их вес, который должен соответствовать прочностным характеристикам фундамента.

Как маркируются плиты пустотные

Государственный стандарт регламентирует требования по маркировке продукции. Маркировка содержит буквенно-цифровое обозначение.

Маркировка пустотных плит перекрытия

По нему определяется следующая информация:

  • типоразмер панели;
  • габариты;
  • предельная нагрузка на плиту перекрытия.

Маркировка также может содержать информацию по типу применяемого бетона.

На примере изделия, которое обозначается аббревиатурой ПК 38-10-8, рассмотрим расшифровку:

  • ПК – эта аббревиатура обозначает межэтажную панель с круглыми полостями, изготовленную опалубочным методом;
  • 38 – длина изделия, составляющая 3780 мм и округленная до 38 дециметров;
  • 10 – указанная в дециметрах округленная ширина, фактический размер составляет 990 мм;
  • 8 – цифра, указывающая, сколько выдерживает плита перекрытия килопаскалей. Это изделие способно выдерживать 800 кг на квадратный метр поверхности.

При выполнении проектных работ следует обращать внимание на индекс в маркировке изделий, чтобы избежать ошибок. Подбирать изделия необходимо по размеру, уровню максимальной нагрузки и конструктивным особенностям.

Плиты перекрытия с полостями

Пустотелые плиты популярны благодаря комплексу достоинств:

  • небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
  • уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
  • способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
  • повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
  • возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
  • многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

К преимуществам изделий также относятся:

  • возможность использования внутреннего пространства для прокладки различных инженерных сетей;
  • повышенный запас прочности продукции, выпущенной на специализированных предприятиях;
  • стойкость к вибрационному воздействию, перепадам температур и повышенной влажности;
  • возможность использования в районах с повышенной до 9 баллов сейсмической активностью;
  • ровная поверхность, благодаря которой уменьшается трудоемкость отделочных мероприятий.

Изделия не подвержены усадке, имеют минимальные отклонения размеров и устойчивы к воздействию коррозии.

Пустотные плиты перекрытия

Имеются также и недостатки:

  • потребность в использовании грузоподъемного оборудования для выполнения работ по их установке. Это повышает общий объем затрат, а также требует наличия свободной площадки для установки подъемного крана;
  • необходимость выполнения прочностных расчетов. Важно правильно рассчитать значения статической и динамической нагрузки. Массивные бетонные покрытия не стоит устанавливать на стены старых зданий.

Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен.

Расчет нагрузки на плиту перекрытия

Расчетным путем несложно определить, какую нагрузку выдерживают плиты перекрытия. Для этого необходимо:

  • начертить пространственную схему здания;
  • рассчитать вес, действующий на несущую основу;
  • вычислить нагрузки, разделив общее усилие на количество плит.

Определяя массу, необходимо просуммировать вес стяжки, перегородок, утеплителя, а также находящейся в помещении мебели.

Рассмотрим методику расчета на примере панели с обозначением ПК 60.15-8, которая весит 2,85 т:

  1. Рассчитаем несущую площадь – 6х15=9 м2.
  2. Вычислим нагрузку на единицу площади – 2,85:9=0,316 т.
  3. Отнимем от нормативного значения собственный вес 0,8-0,316=0,484 т.
  4. Вычислим вес мебели, стяжки, полов и перегородок на единицу площади – 0,3 т.
  5. Сопоставимый результат с расчетным значением 0,484-0,3=0,184 т.

Многопустотная плита перекрытия ПК 60.15-8

Полученная разница, равная 184 кг, подтверждает наличие запаса прочности.

Плита перекрытия – нагрузка на м2

Методика расчета позволяет определить нагрузочную способность изделия.

Рассмотрим алгоритм вычисления на примере панели ПК 23.15-8 весом 1,18 т:

  1. Рассчитаем площадь, умножив длину на ширину – 2,3х1,5=3,45 м2.
  2. Определим максимальную загрузочную способность – 3,45х0,8=2,76т.
  3. Отнимем массу изделия – 2,76-1,18=1,58 т.
  4. Рассчитаем вес покрытия и стяжки, который составит, например, 0,2 т на 1 м2.
  5. Вычислим нагрузку на поверхность от веса пола – 3,45х0,2=0,69 т.
  6. Определим запас прочности – 1,58-0,69=0,89 т.

Фактическая нагрузка на квадратный метр определяется путем деления полученного значения на площадь 890 кг:3,45 м2= 257 кг. Это меньше расчетного показателя, составляющего 800 кг/м2.

Максимальная нагрузка на плиту перекрытия в точке приложения усилий

Предельное значение статической нагрузки, которое может прилагаться в одной точке, определяется с коэффициентом запаса, равным 1,3. Для этого необходимо нормативный показатель 0,8 т/м2 умножить на коэффициент запаса. Полученное значение составляет – 0,8х1,3=1,04 т. При динамической нагрузке, действующей в одной точке, коэффициент запаса следует увеличить до 1,5.

Нагрузка на плиту перекрытия в панельном доме старой постройки

Определяя, какой вес выдерживает плита перекрытия в квартире старого дома, следует учитывать ряд факторов:

  • нагрузочную способность стен;
  • состояние строительных конструкций;
  • целостность арматуры.

При размещении в зданиях старой застройки тяжелой мебели и ванн увеличенного объема, необходимо рассчитать, какое предельное усилие могут выдержать плиты и стены строения. Воспользуйтесь услугами специалистов. Они выполнят расчеты и определят величину предельно допустимых и постоянно действующих усилий. Профессионально выполненные расчеты позволят избежать проблемных ситуаций.

Источник: https://pobetony.expert/raschet/nagruzka-na-plitu-perekrytiya

Калькулятор расчета дополнительной нагрузки на бетонную плиту от стяжки и керамической плитки

Наиболее частым решением при ремонте балконов становится облицовка пола керамической или керамогранитной плиткой. Если обратить внимание на качество производства строительных работ, то можно понять, что без заливки стяжки в этом случае, вряд ли удастся обойтись.

Но если плита основания лоджии крепится с трех сторон к зданию, то основание балкона – всего с одной.

Выдержит ли она дополнительную, причем немалую нагрузку? Для того чтобы это понять, предлагаем воспользоваться специальной программой, называемой калькулятор расчета дополнительной нагрузки на бетонную плиту от стяжки и керамической плитки.

Балкон существенно отличается по прочности от лоджии

Как работать с онлайн-калькулятором – некоторые нюансы

Для начала следует обратить внимание на следующие параметры:

  • Стяжка вряд ли будет толщиной менее 2.5 см – это очень важно;
  • При наличии гидроизоляции можно смело накидывать еще 5 мм сверху;
  • Залитый слой может быть неравномерным, а значит его вес может быть и выше расчетного;
  • Наличие или отсутствие кафеля так же играет большую роль.

Стяжку на лоджии можно сделать и толще – запаса прочности основания хватает

Запомнив это можно переходить к вычислениям. Первым делом нужно внести в соответствующие поля длину и ширину балкона, а также возможную толщину перепадов. Далее вносим желаемую толщину самой стяжки и выбираем вариант с применением для облицовки кафелем или его отсутствием.

Теперь остается лишь нажать на кнопку «Рассчитать дополнительную нагрузку, после чего онлайн-калькулятор выдаст результат в килограммах и тоннах. Как видите, сложного здесь ничего нет.

Возможно для кого-то такие вычисления, вернее их результаты, станут решающими в выборе варианта ремонта балкона. Ведь существуют и другие способы отделки, которые не добавят столь внушающего веса конструкции. Ведь в первую очередь – это безопасность Ваших близких.

Вот что может произойти если перегрузить основание не производя расчетов

Если же решено выполнять именно такую работу, предлагаем посмотреть видеоролик на данную тему:

Загрузка…

Источник: https://HouseChief.ru/kalkulyator-rascheta-dopolnitelnojj-nagruzki-na-betonnuyu-plitu-ot-styazhki-i-keramicheskojj-plitki.html

Калькулятор расчета дополнительной нагрузки на бетонную плиту от стяжки и керамической плитки — с пояснениями

При проведении ремонтов на балконе некоторые хозяева задумывают выравнивать пол стяжкой, и даже с последующей облицовкой керамической плиткой. Удачное, казалось бы, решение, но если посмотреть внимательней, то могут возникнуть весьма важные вопросы.

Калькулятор расчета дополнительной нагрузки на бетонную плиту от стяжки и керамической плитки

Всё дело в особенности конструкции балкона – в данном случае его не стоит путать с лоджией. Балконная плита, связанная со стеной здания только по одной стороне, не любит излишней перегруженности.

И надо хорошо подумать, прежде чем принимать подобное решение по ремонту пола.

Возможно, правильно оценить ситуацию поможет калькулятор расчета дополнительной нагрузки на бетонную плиту от стяжки и керамической плитки.

Пояснения по расчету будут даны ниже.

Калькулятор расчета дополнительной нагрузки на бетонную плиту от стяжки и керамической плитки

Перейти к расчётам

Пояснения по выполнению расчетов

Для заливки классической бетонной стяжки применяются весьма тяжеловесные материалы, и выпадающая на балконную плиту нагрузка может достигать немалых величин.

  • Если планируется стяжка, связанная с основанием (с плитой) то ее минимальная толщина уже должна быть не менее 25 мм.
  • На балконе очень важную роль играет гидроизоляция пола. А если так, то стяжка уже будет на разделительном слое, и ее толщина – минимум 35 мм. Плюс масса обязательного дополнительного армирования.
  • Эти все случаи – когда заливается стяжка равномерной толщины. А ведь нередко такой заливкой стремятся еще и выровнять уровень пола, при его значительном перепаде. Это – ещё дополнительный объём раствора и, стало быть, значимая прибавка к общей массе.
  • Если планируется укладка керамического покрытия, то оно, вкупе с плиточным клеем, еще добавит нагрузки на балконную плиту.

Одним словом, суммарная дополнительная нагрузка может достичь весьма впечатляющих величин. Возможно, полученный результат подвигнет кого-то на внесение изменений в планы – существуют иные способы ремонта пола на балконе, не связанные со значительным увеличением нагрузки на плиту.

Как можно отремонтировать пол на балконе?

Хозяин квартиры может выбрать один из подходов к утеплению и облагораживанию поверхности пола на балконе или лоджии. Возможно, хорошим подспорьем ему станет публикация нашего портала «Из чего сделать пол на балконе».

Источник: https://stroyday.ru/kalkulyatory/obshhestroitelnye-voprosy/kalkulyator-rascheta-dopolnitelnoj-nagruzki-na-betonnuyu-plitu-ot-styazhki-i-keramicheskoj-plitki.html

Расчет арматуры на монолитную плиту перекрытия калькулятор. Калькулятор расчета бетона на плиту

Онлайн калькулятор расчета и подбора состава бетона различных марок прочности

Информация по назначению калькулятора

Онлайн калькулятор расчета и подбора составов тяжелых бетонов на цементном вяжущем с применением крупного и мелкого заполнителей.

С учетом пластифицирующих добавок, метода уплотнения и подвижности бетонной смеси. Расчет примерный, и может отличаться от реального, в зависимости от применяемых материалов, их влажности и других характеристик.

Для более точного определения пропорций необходимо производить пробный замес.

Для расчета пропорций на один замес в бетоносмесителе, необходимо указать количество бетона равное рабочему объему бетоносмесителя (60-70% от общего).

Краткое описание тяжелых бетонов

Железобетонные изделия для строительства изготавливаются не только на специализированных предприятиях, но и очень часто отливаются непосредственно на возводимом объекте.

Без бетона не обходится ни одна стройка.

Для создания надежной конструкции с заданными техническими характеристиками используют тяжелый бетон, который в соответствии со строительными нормами обладает объемной массой свыше 1 800 кг/м3.

Отличительные особенности тяжелого бетона

Производство строительных материалов осуществляется в двух категориях: легкие и тяжелые бетонные изделия. Они существенно отличаются по физико-технологическим характеристикам и соответственно по области применения:

  • Легкие бетоны
  • — производятся на основе «легких» наполнителей, которые значительно снижают объемную массу и повышают теплоизоляционные свойства. К тому же чем легче бетон, тем он имеет большую пористость, а значит низкую гидравлическую сопротивляемость, поэтому изделия из легкого бетона применяются для внутренних неответственных конструкций без сильного динамического разрушающего воздействия.

  • Тяжелые бетоны

  • — характеризуются высокой прочностью и малой пористостью, что гарантирует отменную стойкость к любым механическим и химическим воздействиям. Строительные материалы из тяжелого бетона применимы для особо ответственных конструкций с открытой (природной) эксплуатацией, в том числе для возведения фундаментов, стен, и заливки полов.

Характеристики тяжелого бетона

Расчет и подбор состава и пропорций тяжелых бетонов осуществляется с учетом требуемых характеристик (свойств):

  • Прочность
  • – главный показатель способности железобетонных изделий выдерживать разрушающую нагрузку. Именно этот показатель указывает на область применения бетона в высотных зданиях, фундаментах или гидротехнических сооружениях. Показатель классифицируют от В3,5 до В60, что соответствует маркировке пределу прочности от М50 до М1000 (от 5 до 100 Мпа).

  • Температурное расширение и огнестойкость тяжелого бетона

  • – показатель возможности использования строительных изделий в зонах температурного воздействия. Так, заливка пола из тяжелого бетона имеет коэффициент расширения не более 0,5 мм на погонный метр. Бетон способен выдерживать температуру до 500 градусов (выше происходит разрушение), а при температуре порядка 200 градусов теряется его прочность не более 30%.

  • Пористость, водостойкость и морозостойкость
  • – смежные показатели, от суммы которых зависит эксплуатационная стойкость железобетонных изделий. Пористость тяжелого бетона не должна превышать 15%. Морозостойкость маркируется по способности выдерживать циклическое замораживание от F50 до F1000. Тяжелый бетон применяется при строительстве каналов и мостов, поэтому их водостойкость в пределах по маркировке W2 — W20 (цифра – показатель воздействия воды в кгс/см2).

Применение тяжелого бетона

Очень важно правильно проводить расчет и подбор состава и пропорций тяжелых бетонов, т.к. от этого зависит марка получаемого бетона и области его применения:

  • — Особо ответственные конструкции и гидросооружения должны возводиться из бетона марки не ниже М500.
  • — Ответственные сооружения, фундаменты и стены многоэтажек, плитные основания изготавливаются из бетона М250 – М350.
  • — Индивидуальное строительство может осуществляться бетонами М150 – М200.
  • — Неответственные бетонные изделия для дорожек, отмосток и элементов дорожного или ландшафтного дизайна могут отливаться прочностью М50 – М150.

Расчет состава тяжелых бетонов производится по методике в соответствии с ГОСТ 27006 — 86 (1989) «Бетоны. Правила подбора составов» и ГОСТ 7473 — 94 «Смеси бетонные. Технические условия».

Структурные особенности тяжелого бетона

Состав и пропорции используемых составляющих для тяжелого бетона напрямую влияет на его технологические и физические характеристики, поэтому расчет должен проводиться достаточно точным, что удобнее осуществлять на онлайн-калькуляторе. Для отливки качественных бетонных изделий с подходящими техническими характеристиками необходимо учитывать ряд особенностей изготовления тяжелого бетона:

  • Заполнители используются обязательно двух типов: крупноформатные и мелкие.
  • Крупноформатные заполнители (щебень или гравий) обеспечивают прочность бетона, а мелкий — за счет уплотненного распределения повышает плотность и снижает пористость бетона. Заполнитель крупных форматов с угловатыми формами обеспечивает меньшую усадку отливки и эксплуатационную высокую динамическую прочность. Фракция мелкого заполнителя также влияет на характеристики бетонного изделия: чем мельче, тем плотность и водостойкость повышается. Стоит учесть, что от прочности крупноформатного заполнителя зависит и прочность самой бетонной отливки.

  • Пластичность бетона или удобоукладываемость
  • – способность бетонной смеси полностью заполнить заливаемую форму с достаточным уплотнением для гарантирования расчетной его прочности. Пластичность маркируют от П1 (минимальная) до П5 (максимальная). Для заливки открытых площадок с применением уплотняющей (вибрационной) техники можно брать бетоны П1, но для сложных конструкций необходимо применять высоко пластичные бетонные растворы от П3 до П5.

Вода – важный расчетный ингредиент, добавление которого сверх нормы не допустимо.

Ошибочно думать, что добавлением воды можно повысить пластичность бетона без вреда его качеству, т.к. падает его однородность и прочность и увеличивается усадка.

Для повышения пластичности бетона используют пластификаторы, которые улучшают способность перемещения наполнителей, что гарантирует качественное заполнение формы и легкий выход из отливки воздуха с равномерной структурой всего бетона.

Профессиональное строительство обязательно использует пластификаторы.

Подвижность бетонной смеси

Подвижность бетонной смеси – важнейший показатель удобоукладываемости, который показывает возможность метода (ручного и

Плиты перекрытия ребристые, маркировка, расчет нагрузки, укладка

Строительство многоквартирных домов требует особой технологии и соблюдение высоких характеристик прочности и надежности. Всё это влечет за собой использование высококачественных материалов.

Для распределения пространства внутри многоэтажного дома используют различные перекрытия: балочного типа, плитные, монолитные и прочее. В последнее время востребованностью пользуются ребристые монолитные перекрытия с балочными плитами. Такой интерес к плитам перекрытий ребристым вполне оправдан, так как способны равномерно распределить нагрузку и обеспечить надёжность конструкции.

Основные характеристики

Плиты перекрытий железобетонные ребристые высотой 300 мм имеют размеры длины 6 м и 12 м, а ширины 3 м. В поперечном сечении имеют П-образную форму. При изготовлении обустраиваются специальные крепежные элементы и отверстия, которые облегчают их монтаж.

Материал, который используется для изготовления, разнообразен:

  • бетон конструкционный;
  • силикатная бетонная масса;
  • тяжелый бетон.

Все размеры ребристых плит обозначены в ГОСТ 28042-89. Они подразделяются как:

  • изделия, которые имеют плоскую поверхность. В них предусмотрены отверстия для вентиляции, а также специальными выемками с боков;
  • ребристые плиты перекрытия со сводчатым покрытием. Их отличием является соединением стоек рам посредством шарниров.

Отметим, что толщина плит покрытия может быть равной и 350 мм.

Маркировка

Все изделия из бетона маркируются. Именно по маркировке можно безошибочно определить параметры и технические характеристики изделий. Состоит она из буквенного и цифрового сочетания, которое содержит в себе полное описание перекрытий:

  • размеры плиты перекрытия;
  • максимальная несущая способность изделия;
  • характеристики арматурных стержней, которые используются для изготовления плит;
  • прочие свойства, такие как, сейсмическая устойчивость или толщина.

Рассмотрим и разберем пример маркировки

Без примера не обойтись. Попробуем расшифровать маркировку следующих перекрытий: 2П1-3, АТ-VIП-1.

Первоначальные символы используют для шифрования типовых размеров:

  • 1П означает, что плита однослойная толщиной 120 мм;
  • 2П – однослойная, толщиной 160 мм.

Сама буква «П» говорит о том, что для изготовления изделия использовался легкий бетон. При использовании тяжёлого бетона в маркировке фигурирует буква «Т». Цифра 3 в самом конце обозначает несущую способность составляющих перекрытия. Отметим, что значение цифр соответствует таким характеристикам:

  • 1 – плита имеет дополнительные укрепления;
  • 2 – в боковых рёбрах содержаться технические отверстия с диаметральным сечением 210 мм;
  • 3 – аналогично размещённые отверстия с диаметром 210 мм и 700 мм.

Так как типы платформ достаточно разнообразны, то маркировка хорошо выручает в определении характеристик материала.

Плюсы в использовании

Для того, чтобы убедиться в практичности использования ребристых плит перекрытия, рассмотрим все их плюсы. К ним можно отнести:

  1. достаточно высококачественный материал;
  2. практичность и надёжность;
  3. длительность эксплуатации достигает 20 лет;
  4. невысокая цена, если сравнивать с другими балками перекрытий;
  5. простота и безопасность при монтаже;
  6. высокая степень устойчивости к механическим и климатическим воздействиям.

Железобетонные плиты данного типа используются для обустройства любых строений. Хорошие технические свойства, а также большие показатели в длительности эксплуатации гарантируют высокую прочность и надежность строений в любых условиях. Если приобрести изделия, которые производят крупные предприятия, то можно рассчитывать на выдерживание нагрузки 830 кг на 1 м2. Отметим, что при желании можно сделать индивидуальный заказ на усиление плит. Чаще всего это необходимо при возведении сложных конструкций. К примеру, каких либо комплексов промышленного типа, торговых центров, крупных загородных коттеджей и прочее.

Неоспоримые преимущества

В плитах присутствует канальная прослойка, которая значительно повышает как звукоизоляцию, так и термические показатели. Благодаря этому, использование таких перекрытий оправдывает себя в холодных помещениях, или в зданиях, которые имеют высокую степень влажности. Например, в санузлах и ванных комнатах, подвалах, чердаках. Также пустые места в перекрытиях можно использовать для прокладки кабелей или проводов, обустройства вентиляции.

Подведя итог, можно сделать вывод, что все приведенные выше технические характеристики способствуют выдерживанию различных деформаций, а следовательно, предотвращают разрушение строения.

Рассчитываем нагрузку

Разобравшись со всеми характеристиками перекрытий, необходимо рассчитать нагрузку. Только после этого целесообразно приступать к покупке или заказу изделий. Иногда заказчики усиливают плиты, если нагрузка слишком велика. Зная необходимую нагрузку можно правильно подобрать сортамент материала. Как произвести расчет, рассмотрим далее.


Как уже было сказано выше, нагрузки бывают разных типов:

  • постоянная;
  • временная;
  • равномерная;
  • неравномерная.

Расчёт ребристой плиты производиться с учётом равномерной нагрузки. Эта нагрузка самая распространенная и пренебречь ею нельзя. Нагрузка вычисляется в кг/м2. Все нормативные показатели нагрузки указаны в ГОСТе. В нём указано, что норма нагрузки для плит покрытия строений, где будут проживать люди составляет 400 кг/м2.

Рассмотрим пример на платформах перекрытия, толщина которых составляет 100 мм. Её вес даёт нагрузку около 250 кг/м2. Учитываем вес стяжки и финишных покрытий на пол. Они составят нагрузку около 100 кг/м2. В сумме получаем 350 кг/м2, что вполне подходит по нормам ГОСТ.

Используем программу для точного расчета

В тех случаях, когда нагрузка планируется более существенная, для её расчёта используются специальные программы. В них необходимо указывать показатели поперечных сил. Изгибающих и крутящих моментов. Также необходимо добавлять снеговую и сейсмическую нагрузку.


Далее, благодаря компьютерной программе, по заданным данным составляется графическая модель и определяются:

  • размеры перекрытий;
  • общая площадь арматурных стержней;
  • размеры пролётов.

Подведением итогов расчётов является подбор изделий по необходимым параметрам.

Технология монтажа

Вес бетонных плит и балок перекрытий довольно большой. В связи с этим монтаж осуществить вручную нельзя. Для этого следует привлекать соответствующую технику. Башенные краны подъёмной стрелой захватывают плиты за петли, которые специально обустраиваются в изделиях еще на этапе их производства. Специалисты советуют при покупке проверять их наличие. А также перепроверять перед началом монтажа. От их качества зависит безопасность всего процесса.

Сам процесс монтажа состоит из нескольких этапов:

  • в местах установки плиты предварительно наноситься раствор: торцы стен, балок или свай. Это необходимо для того, чтобы надёжно укрепить монтируемое изделие. Но, обратим внимание, что нельзя допустить затвердевание смеси до момента укладки перекрытий;
  • далее стропы, которые надёжно закреплены на башенном кране, крепятся к петлям на монтируемом перекрытии. Поднимая вверх изделие, стараются обеспечить его горизонтальное размещение;
  • для данной процедуры привлекают ещё двух рабочих – стропальщиков, которые контролируют положение плиты и правильность её перемещения и установки;
  • при укладке перекрытий необходимо оставлять расстояние между ними около 50 – 70 мм. Впоследствии их заполняют раствором;
  • после укладки петли двух соседних перекрытий скручивают плотно проволокой, концы которой загибают и приваривают;

Следим за тем, чтобы при укладке на наружных стенах здания оставалось место для кладки кирпича. Оно не должно быть меньше 15 см.

Подведем итоги

Как видим, без плит перекрытий не обойтись при строительстве как бытовых, так и стратегических объектов. Особенно это касается зданий, на которых планируется усиливаемая нагрузка. Именно поэтому при выборе материала особое внимание уделяем его качеству. Проверяем соответствие показателей надёжности и прочности согласно проекту.

Несущая способность

Введение

Строительные нагрузки передаются колоннами, несущими стенами или другим несущим элементом фундамента. А фундамент — это нижняя часть конструкции, которая передает нагрузки на нижележащий грунт, не вызывая сдвигового разрушения грунта или чрезмерного поселок. Таким образом, слово фундамент относится к грунту под конструкцией как а также любые промежуточные нагрузки член.

Если почва у поверхности имеет достаточную несущую способность, чтобы выдерживать структурные нагрузки, это возможно использовать основание, такое как опора или плот. Если почва возле поверхность не способна выдерживать нагрузки конструкции, сваи или опоры используется для передачи нагрузок на грунт, лежащий на большей глубине, способной поддерживая такие нагрузки.

В фундаменты подразделяются на мелкие и глубокие в соответствии с глубина строительства.

Подшипник Вместимость и устойчивость фундаментов

Способность почвы к выдерживать нагрузку от структурного фундамента без нарушения сдвига известная как его несущая способность .

Стабильность фундамента зависит от:

  1. Несущая способность грунт под фундамент.
  2. Осадка почвы под фундамент.

Таким образом, есть два независимые условия устойчивости, которые должны выполняться, так как сдвиг сопротивление грунта обеспечивает несущую способность и уплотнение свойства определяют поселение.

Подшипник Вместимость

Поддерживающая способность почвы относится к как его несущая способность.Его можно определить как наибольшую интенсивность давление, которое конструкция может оказывать на почву, не вызывая разрушение почвы при сдвиге или чрезмерная осадка. Считайте, что опора размещена на глубине D ниже поверхности земли давление покрывающих пород в основании опора q o = γD . Общее давление

у основания фундамента из-за от собственного веса опоры, веса надстройки и из-за вес земляного полотна над основанием известен как общее давление интенсивность.Разница в интенсивностях общего давления после конструкция конструкции и исходное давление покрывающих пород известно как чистое давление .

Максимальная несущая способность грунта можно определить аналитическими методами (т.е. теории) и полевых испытаний, или приблизительные значения могут быть взяты из Строительные нормы и правила, основанные на опыте.

Максимум Несущая способность q u

Максимальная несущая способность q u определяется как наименьшее интенсивность брутто давления, которая может вызвать разрушение опоры при сдвиге грунт непосредственно под фундаментом и рядом с ним.

Три были идентифицированы различные виды отказов, которые показаны на На фиг.1 они хорошо описаны применительно к ленточному фундаменту

В случае из общих разрывов при сдвиге , сформированы поверхности сплошного разрушения между краями основания и поверхностью земли, как показано на рис.2. По мере увеличения давления до значения q u состояние пластического равновесия достигается первоначально в почве вокруг края основания постепенно расширяются вниз и наружу.В конечном итоге состояние пластического равновесия полностью развивается во всем почва над поверхностями разрушения. Пучкование поверхности земли происходит на обе стороны основания, хотя окончательное движение скольжения произойдет только с одной стороны, что сопровождается наклоном опоры. Этот режим отказа типичен для грунтов с низкой сжимаемостью (т.е. плотных или жестких грунтов) и Расчетная кривая давления имеет общий вид, показанный на рис.2, предельная несущая способность четко определена.

В режиме местного сдвига авария наблюдается значительное сжатие грунта под подошвой и лишь частичное развитие состояния пластического равновесия. В Поверхности разрушения поэтому не достигают поверхности земли и только незначительно происходит вспучивание. Опрокидывания фундамента не ожидается. Местный сдвиг разрушение связано с грунтами высокой сжимаемости и, как указано на рис.2, характеризуется наличием относительно крупных населенных пунктов. (что было бы неприемлемо на практике) и тот факт, что окончательный несущая способность четко не определена.

Происходит отказ от сдвига при штамповке при сжатии грунта под подошвой, сопровождающемся стрижка в вертикальном направлении по краям основания. Там есть отсутствие выпуклости поверхности земли от краев и наклона опора.Относительно крупные населенные пункты также характерны для этого режима. и снова предельная несущая способность точно не определена. Пробивные ножницы разрушение также произойдет в грунте с низкой сжимаемостью, если фундамент находится на значительной глубине. Как правило, режим отказа зависит от сжимаемость грунта и глубину фундамента относительно его широта.

Чистая предельная несущая способность q nu

Чистая предельная опора мощность — это минимальная интенсивность чистого давления, вызывающая разрушение при сдвиге почва.

q nu = q u — q o

q u = q nu + q o

Чистая безопасная несущая способность q n с

Чистая безопасная несущая способность представляет собой чистую предельную несущую способность, деленную на желаемый коэффициент безопасности Ф.

Сейф Несущая способность q с

Безопасная несущая способность составляет максимальное давление, которое почва может безопасно выдержать без риска сдвига неудача.

Допустимая несущая способность

Допустимая несущая способность максимальное давление, которое считается безопасным как в отношении сдвига провал и расчет.

Когда термин несущая способность используется без какого-либо префикса, его можно понять как относящийся к окончательной несущая способность.

ТЕОРИИ НАПРЯЖЕННОСТИ ПОДШИПНИКОВ

В широком смысле Существует два подхода к анализу устойчивости фундаментов. В первый из них известен как традиционный подход, который генерирует из работа Кулона (1977).Это основано на предположении определенного форма поверхности восхищения. Другой подход, вытекающий из работы Ранкина (1857 г.) и Коттера (1903 г.) основывается на предположении одновременное разрушение в каждой точке определенной зоны грунтового массива. Этот здесь называется подходом теории пластичности. Однако обнаружено, что быть достаточно хорошим согласием между двумя подходами

Теория несущей способности Терзаги

Допущения : На основе теории Прандтля (1920) пластического разрушения металла при жестком пуансоны Терзаги вывел общее уравнение несущей способности.Все почвы покрывается в этом методе двумя случаями, которые обозначаются как общий сдвиг и местные разрушения сдвига. Общий сдвиг — это случай, когда испытание на нагрузку кривая для рассматриваемой почвы переходит в идеально вертикальную конечное состояние при относительно небольшом осадке, как показано кривой 1 на Рис 3. Местный сдвиг — это случай, когда осадки относительно большие и нет определенного вертикального предела кривой, как на кривой 2 в Рис.3. (Почва рыхлая

относительно общего сдвига отказ). При анализе были сделаны следующие допущения.

  1. Фундамент непрерывный.
  2. Вес почвы над базовый уровень фундамента заменяется эквивалентной надбавкой (рис.4), где — удельный вес грунта.
  3. Сопротивление сдвигу грунт выше уровня основания фундамента не принимается во внимание.
  4. Основание фундамента грубый.
  5. Поверхность разрушения состоит из прямой переменного тока и логарифмической спирали постоянного тока или cg .
  6. Почвенный клин abc под основанием опоры находится в упругом состоянии и перемещается вместе с опора.
  7. базовый угол клина abc равно.
  8. Принцип pf суперпозиция действительна.

Приложение нагрузки (рис.4) имеет тенденцию вдавливать клин почвы abc в грунт с боковым смещением зон II (зоны радиального сдвига) и зоны III (плоские зоны сдвига). Движение этого клина почвы вниз сопротивляется пассивному давлению почвы и сцеплению, действующему вдоль поверхности клиньев ac , bc как он движется.Учитывая равновесие клина abc , Терзаги представил следующее выражение несущей способности для общего сдвига сбой:

где

знак равно связывает пассивное давление почвы в зоны II и III по размеру основания и углу разрушения зона I (рис.4). Ценности определяются с помощью φ -круг или логарифмическая спираль.

Предлагается, чтобы окончательный Несущая способность для условий локального разрушения при сдвиге может быть вычислена на основе следующие параметры почвы

Таблица 1 Несущая способность Факторы для общих условий сдвига

и условия местного сдвига

ж

N c

q

N г

N c

q

N г

0

5.7

1.0

0,0

5,7

1.0

0.0

5

7,3

1,6

0,5

6.7

1,4

0,2

10

9,6

2.7

1,2

8,0

1,9

0,5

15

12.9

4,4

2,5

9,7

2,7

0.9

20

17,7

7,4

5,0

11.8

3,9

1,7

25

25,1

12.7

9,7

14,8

5,6

3,2

30

37.2

22,5

19,7

19,0

8,3

5.7

34

52,6

36,5

35,0

23.7

11,7

9,0

35

57,8

41.4

42,4

25,2

12,6

10,1

40

95.7

81,3

100,4

34,9

20,5

18.8

45

172,3

173,3

297,5

51.2

35,1

37,7

48

258,3

287.9

780.1

66,8

50,5

60,4

50

347.6

415.1

1153,2

81,3

65,6

87.1

Факторы формы

Уравнение 1 — подшипник уравнение емкости для длинного ленточного фундамента. Его также можно использовать для прямоугольное основание с длиной L, равной или превышающей 5-кратную ширину B т.е. Терзаги рекомендовал использовать уравнение 1 для круглые и квадратные опоры со следующими модификациями.

Для круглой опоры

Для насыщенной глины можно принять равным нулю, а значит:

За несвязные почвы ( c = 0,0 )

Ограничения:

(я) Прочность почвы на сдвиг выше базовый уровень опоры пренебрегали.

(ii) Эта теория дает консервативные значения для опор глубиной больше нуля.

(iii) Подразделение несущей способности Задача в двух типах сдвига является произвольной, поскольку два случая не могут охватить широкий спектр условия.

Теория несущей способности Мейерхофа.

Допущения : Несущая способность фундаментов мелкого заложения был получен Мейерхофом (1951) с учетом учитывать сопротивление почвы сдвигу над уровнем основания основания. Он предположил, что механизм отказа похож на механизм Терзаги, но распространяется вплоть до поверхность земли, как показано на рис. 6.

Следующие предположения являются Сделано в анализе:

1. Основа непрерывный

2. В Поверхность разрушения состоит из прямой и логарифмической спирали.

3. В грунтовый клин ABC под основанием фундамента находится в упругом состоянии.

4. В действует принцип наложения.

Мейерхоф расширил предыдущий анализ пластического равновесия для от поверхностного ленточного фундамента до мелкого и глубокого фундамента.в Механизм выхода из строя показан на фиг.6. по две основные зоны с каждой стороны центральной зоны, ABC, зоны радиального сдвига BCD и зоны смешанного сдвига BDEF. Учитывается сопротивление почвы сдвигу выше уровня фундамента. в этом анализе. Несущая способность фундаментов мелкого заложения с черновой баз выражается как:

где N c, q и Nγ являются общие коэффициенты несущей способности, которые зависят от глубины и формы фундамента а также шероховатость и угол внутреннего трения.

Для расчета коэффициентов несущей способности угол наклона эквивалентной свободной поверхности и должны быть определены напряжения и действующие на эту поверхность. Мейерхоф вычислил значения

q а также Nγ для разных углов а также . Эти значения для неглубокого ленточного фундамента показаны на Рис.7. Общее решение, данное уравнением. 5 слишком утомительно для рутины применение.Чтобы упростить решение и избежать оценки эквивалентные напряжения свободной поверхности, коэффициенты несущей способности суммируются давать:

Для несвязных грунтов несущая способность ленточного фундамента дана по

куда N γq смотря как как на γ , так и на № q , первое важнее на больших глубинах, последнее более важно на небольшой глубине.Ценности N γq зависит от коэффициента давления грунта К S . Ценности N γq для двух значений (30 o и 40 o ) показаны на рисунке 8 и Рис. 9.

Для прямоугольных, квадратных и круглых фундаментов, Meyerhof изменил коэффициенты несущей способности полосы. N C , N q и Nγ умножив их на эмпирический коэффициент формы λ .Ценности λ для различных значений глубина, соотношение ширины и показано на рис.10.

Ограничения:

Несущая способность, рассчитанная по теории Мейерхофа, равна оказалось выше, чем наблюдаемая несущая способность в песках при больших глубины.

Несущая способность Skemptnn (1951) для глин

Скемптон (1951) рекомендовал следующие коэффициенты формы и глубины, а также значения Н, для поверхности на основе глин.

(i) Опоры поверхности (D = 0)

N C ≈ 5 для ленточного фундамента

N C ≈ 6 для квадратного или круглого фундамента

(ii) На глубине D

(iii) В любом глубина, для прямоугольной опоры,

Подшипник Бринча Хансена Теория емкости

Теория, чем-то похожая на синдром Терзаги был предложен Хансеном (1961).

Максимальная несущая способность согласно этой теории дается

Ценности коэффициентов несущей способности, а также приблизительные значения формы, глубины и коэффициенты наклона приведены в таблицах 2. и 3. Таблица 3 предоставляет уравнения для коэффициентов глубины, формы и наклона для использования в уравнении 9. за более точные вычисления

ТАБЛИЦА 2 Несущая способность Факторы

N C , N q и Nγ для использования в Уравнение9

φ С q
0 5,14 1,00 0,00
5 6,48 1.57 0,09
10 8,34 2,47 0,47
15 10,97 3,94 1,42
20 14,83 6.40 3,54
25 20,72 10,66 8,11
30 30,14 18,40 18.08
35 46,13 33.29 40,69
40 75,32 64,18 95,41
45 133,89 134,85 240,85
50 266.89 318,96 681,84

Стол 3 Факторы формы, наклона и глубины

для использования в уравнении Хансена Eq. 9

Египетский свод правил механики грунтов и фундаментостроения (шесть издание 2001 г.)

На основе вышеупомянутый анализ, Египетский свод правил механики грунтов и Компания Foundation Engineering предложила общее уравнение несущей способности.Это уравнение включает факторы, наиболее влияющие на расчет несущая способность.

Для вертикальной центрической нагрузки.

В предельная несущая способность определяется по следующей формуле:

Несущая способность грунта — Диаграмма давления подшипника

Опоры не только обеспечивают ровную платформу для форм или кладки, но и распределяют вес дома, чтобы почва могла выдержать нагрузку.Нагрузка распространяется внутри самого основания под углом примерно 45 градусов, а затем распространяется в почве под более крутым углом, больше похожим на 60 градусов от горизонтали.

По мере того, как нагрузка под опорой распространяется, давление на почву уменьшается. Грунт непосредственно под основанием принимает наибольшую нагрузку, поэтому его следует тщательно утрамбовать.

Найдите поблизости подрядчиков по ремонту плит и фундаментов, которые помогут вам с опорой.

Поскольку нагрузка распределяется, давление на почву наибольшее прямо под основанием.К тому времени, когда мы опускаемся ниже основания на расстояние, равное ширине основания, удельное давление на грунт упало примерно наполовину. Спуститесь еще раз на ту же дистанцию, и давление упадет на две трети. Так что почва прямо под основанием является наиболее критичной и, как правило, наиболее подверженной злоупотреблениям.

Когда мы выкапываем опоры, зубья ведра взбалтывают почву и подмешивают в нее воздух, уменьшая ее плотность. Также в траншею может попасть грунт с насыпи.Рыхлый грунт имеет гораздо меньшую несущую способность, чем исходный.

Вот почему так важно уплотнять дно траншеи. Используйте уплотнитель с виброплитой для песчаных или гравийных грунтов и уплотнитель с прыгающим домкратом для ила или глины (дополнительные сведения об оборудовании для уплотнения см. В этом руководстве по основанию и грунтовому основанию). Если вы не уплотняете эту почву, вы можете получить 1/2 дюйма осадка всего на первых 6 дюймах почвы.

Если вы копаете слишком глубоко и заменяете почву для восстановления качества, вы добавляете обратно почву, которая расширилась на 50%.Под нагрузкой он снова уплотняется и вызывает оседание. Поэтому, когда вы заменяете материал в траншее, тщательно утрамбуйте его или используйте крупный гравий. Гравий размером полтора дюйма или больше фактически самоуплотняется, когда вы его кладете. Под весом деревянного дома он не осядет в значительной степени.

Узнайте, как перекрывать мягкие участки почвы.

Таблица грузоподъемности грунта

Класс материалов Несущее давление
(фунтов на квадратный фут)
Кристаллическая коренная порода 12 000
Осадочные породы 6 000
Песчаный гравий или гравий 5 000
Песок, илистый песок, глинистый песок, илистый гравий и глинистый гравий 3 000
Глина, песчаная глина, илистая глина и глинистый ил 2 000

Источник: таблица 401.4.1; CABO Кодекс жилого фонда для одной и двух семей; 1995.

Свойства почвы и подшипник

Тип и плотность естественной почвы также важны. Международный Строительный кодекс, как и предыдущий кодекс CABO, перечисляет предполагаемую несущую способность для различных типов грунтов. Очень мелкие почвы (глины и илы) обычно имеют меньшую емкость, чем крупнозернистые почвы (пески и гравий).

Однако некоторые глины или илы имеют более высокую несущую способность, чем значения в кодовых таблицах.Если вы проведете испытание почвы, вы можете обнаружить, что у вас более плотная глина с гораздо более высокой несущей способностью. Механическое уплотнение почвы также может повысить ее несущую способность.

Определение несущей способности на объекте

Проверить плотность почвы в траншее для фундамента с помощью пенетрометра. Несущая способность вашей почвы поможет вам определить, нужен ли вам неглубокий или глубокий фундамент. Прочность грунта

Несущая способность грунта | Строительство Гражданское

Несущая способность грунта , пожалуй, самая важная из всех тем в области инженерии грунтов.Под нагрузкой почвы ведут себя сложным образом, поэтому важно знать несущую способность грунта. Под воздействием нагрузки почва склонна деформироваться. Устойчивость почвы к деформации зависит от таких факторов, как содержание воды, объемная плотность, угол внутреннего трения и способ приложения нагрузки к почве. Максимальная нагрузка на единицу площади, которую почва или скальная порода может нести без податливости или смещения, называется несущей способностью из почв .

Когда структурный фундамент передает чрезмерную нагрузку на грунт, происходит оседание фундамента, которое может поставить под угрозу устойчивость конструкции. Осадка из-за нагрузки происходит в основном из-за двух факторов, а именно:
(i) грунт под основанием сжимается на определенную величину, и
(ii)
, поскольку фундамент покрывает только ограниченную площадь, существует возможность что сконцентрированные напряжения настолько высоки, что вызывают фактический разрыв (разрушение при сдвиге) и смещение грунта ниже.

Интенсивность нагрузки, которая вызывает разрыв почвы и поперечное смещение, приводящее к быстрому погружению нагруженной площади в землю, называется предельной несущей способностью грунта .


Прошлый опыт показывает, что очень часто конструкция выходит из строя из-за неравной осадки или дифференциальной осадки. Это происходит, когда часть здания опирается на сжимаемый слой, а оставшаяся часть опирается на твердый слой почвы.Таким образом, часть здания на сжимаемом грунте оседает со скоростью, значительно превышающей скорость оседания части здания на твердом грунте, что приводит к дифференциальной осадке. Дифференциальная осадка может также возникать, когда одна часть здания нагружена намного больше, чем другая, или когда интенсивность нагрузки меняется и превышает несущую способность грунта. Однако в случае, если осадки равномерны и малы по величине, это никак не угрожает конструкции.

На основании обзора данных, касающихся повреждений из-за дифференциальной осадки, было замечено отсутствие структурных повреждений или повреждений внутренней отделки, перегородок и т. Д.возникали в зданиях, исследованных при угловом искажении менее 1: 300. Для любой данной структуры существует определенная степень заселения (равномерного, дифференцированного или и того, и другого), которое можно допустить без создания небезопасных условий. Это называется допустимым урегулированием . Именно поэтому почти все нормы проектирования допускают определенное максимальное значение допустимой осадки при проектировании конструкций. IS 1904-1978 дает подробную информацию о максимально допустимой осадке, которая может быть допущена при проектировании конструкций.Эта величина колеблется от 50 мм до 100 мм для разного типа конструкций, фундаментов (изолированных или на плотах) на разных типах грунтов.

Различные термины, которые используются в связи с несущей способностью грунта, кратко описаны в разделе

1. Предельная несущая способность почвы:

Интенсивность нагрузки в основании фундамента, при которой опора грунта разрушается на сдвиг, называется предельной несущей способностью грунта.

2. Безопасная несущая способность почвы:

Максимальная интенсивность нагрузки, которую почва будет безопасно нести без риска разрушения при сдвиге, называется безопасной несущей способностью грунта . Это получается путем деления предельной несущей способности на определенный коэффициент запаса прочности, и это значение используется в проекте фундамента . Коэффициент запаса прочности обычно варьируется от 2 до 3.

3. Интенсивность чистого давления :

Пусть B = ширина основания ,
W1
= вес грунта, который существовал над основанием фундамента до выемки грунта.
W = общая нагрузка на основание фундамента {Это сумма (i) общей статической нагрузки до вершины опоры + (ii) собственного веса опоры + (iii) веса грунта обратной засыпки, расположенного выше опора + (iv) Динамическая нагрузка на фундамент из-за перекрытий выше, а также из-за снега, ветра, сейсмических сил и т. д. (где применимо)}
qn = интенсивность чистого давления

Интенсивность полезного давления = (полезная нагрузка на фундамент / площадь основания)

Полезная нагрузка на фундамент = ( Вт — Вт1)

qn = (W-W1) / Bx1

Следовательно, под интенсивностью чистого давления понимается нагрузка, действующая на дно траншеи фундамента, превышающая вес грунта, удаленного из траншеи.Интенсивность чистого давления обычно учитывается при проектировании фундамента, тем самым используя преимущества уменьшения нагрузки, возникающей за счет удаления грунта из траншеи фундамента.

4. Допустимое давление подшипника:

Это максимально допустимая интенсивность нетто-нагрузки, которая может быть применена к почве с учетом предельной несущей способности, величины и вида ожидаемой осадки, а также способности данной конструкции выдерживать оседание.Следовательно, это зависит как от грунта, так и от типа здания, которое предполагается возвести на нем. Допустимое опорное давление, принятое в конструкции фундамента является меньшим из двух следующих значений,
(а) безопасная несущая способность почвы, или
(б) максимально допустимое опорного давления, что почва может принимать без превышения указанные пределы допустимой осадки.

Увеличение несущей способности на 33% в условиях переходной нагрузки — конструкция фундамента

Есть 2 вещи..

Во-первых, увеличение напряжения на 1/3 для давления грунта не должно восприниматься как должное, и должно использоваться только после надлежащей консультации с инженером-геологом. У меня нет ссылки на код для 33% вещей, но если он не упоминается в коде, это обычно разрешено инженером Geotech. Следующее примечание взято из отчета geotech для текущего проекта. «Чистое допустимое давление в опоре может быть увеличено на одну треть для кратковременных ветровых или сейсмических нагрузок».

Вторая,

Другой возможной альтернативой может быть уменьшение сил и экономичная конструкция,

Снижение на 25% общего опрокидывающего момента в основании конструкции из-за боковых сейсмических сил (здесь речь идет о большой картине, а не о моменте на индивидуальной основе).Поскольку опрокидывающий момент конструкции обычно разделяется на пару сил в скрепленных рамах или отдельные моменты в опорах, я считаю, что это позволяет уменьшить либо пару сил, либо отдельные моменты для расчета прочности и устойчивости опор.

В качестве основы см. Положения NEHRP 2009 г., которые в основном содержат комментарий к ASCE 7-2005 (загружаемый — большой файл — здесь: http://www.fema.gov/…cord.do?id=4103), в котором говорится о это положение (курсив добавлен):

C12.13.4 Снижение опрокидывания фундамента. Поскольку вертикальное распределение сил, предписанное для использования с

Процедура эквивалентной боковой силы

предназначена для огибания горизонтальных ножниц, опрокидывающие моменты преувеличены. (См.

, раздел C12.13.3.) Такие моменты будут ниже, когда срабатывают несколько режимов, поэтому для

допускается снижение на 25 процентов.

конструкция (прочность и устойчивость) фундамента с использованием этой процедуры.

Примечание: Это сокращение на 25% предназначено только для сейсмических исследований.

Отредактировано Умар Махзуми
Примечание добавлено

24 CFR § 3285.202 — Классификация грунтов и несущая способность. | CFR | Закон США

§ 3285.202 Классификация почв и несущая способность.

Классификация грунта и несущая способность грунта должны быть определены до того, как фундамент будет построен и закреплен. Классификация грунта и несущая способность должны определяться одним или несколькими из следующих методов, если несущая способность грунта не установлена, как разрешено в пункте (f) данного раздела:

(а) Испытания почвы.Испытания грунта в соответствии с общепринятой инженерной практикой; или

(б) Почвенные записи. Почвенные записи применимого LAHJ; или

(c) Классификация почв и несущая способность. Если класс грунта или несущая способность не может быть определен с помощью испытаний или записей грунта, но его тип может быть идентифицирован, можно использовать классификацию грунта, допустимые давления и значения крутящего момента, указанные в таблице к § 3285.202.

(d) Карманный пенетрометр; или

(e) Вместо определения несущей способности грунта с использованием методов, показанных в таблице, может использоваться допустимое давление 1500 фунтов на квадратный фут, если информация для конкретного участка не требует использования более низких значений, основанных на классификации и типе грунта. .

(f) Если кажется, что почва состоит из торфа, органических глин или неуплотненной насыпи или имеет необычные условия, зарегистрированный профессиональный геолог, зарегистрированный профессиональный инженер или зарегистрированный архитектор должны определить классификацию почвы и максимально допустимую несущую способность почвы. вместимость.

Классификация почв Описание почвы Допустимая опора грунта
давление (фунт-фут)
Счетчик ударов ASTM D 1586-99 Датчик крутящего момента значение
(дюйм-фунт) —
Классификационный номер ASTM D 2487-00
или Д 2488-00
(включен Ссылка
, см. § 3285.4)
1 Сковорода или сковорода с твердым покрытием 4000 +
2 GW, GP, SW, SP, GM, SM Песчаный гравий и гравий; очень плотный и / или цементированный песок; гравий / булыжники; предварительно загруженные илы, глины и кораллы 2000 40 + Более 550.
3 GC, SC, ML, CL Песок; илистый песок; глинистый песок; пылеватый гравий; пески средней плотности; песчано-гравийный; и очень плотный ил, песчаные глины 1500 24-39 351-550.
4A CG, MH Пески рыхлые и средней плотности; устойчив к твердым глинам и илам; аллювиальные насыпи 1000 18-23 276-350.
CH, MH пески рыхлые; твердые глины; аллювиальные насыпи 1000 12-17 175-275.
5 OL, OH, PT Неуплотненная заливка; торф; органические глины См. 3285.202 (е) 0-11 Менее 175.

Арматурные бетонные плиты заземления и Технический отчет Бетонного общества TR34 / 3

Бетон Февраль 2010 г.

Ткань — железобетонные фундаментные плиты и Технический отчет Бетонного общества TR34 / 3

Alasdair N Beal, Thomasons

В 2003 г. было опубликовано третье издание Технического отчета 34 [1] Concrete Society. В нем собраны рекомендации для всех типов промышленных плит заземления в одной публикации, а также представлен новый метод проектирования опорных плит , армированных тканью, .В этой статье рассматриваются результаты, полученные с помощью нового метода, и сравниваются их с результатами прошлой практики.

В течение многих лет британской «Библией» по проектированию бетонных грунтовых плит были «Бетонные перекрытия» Колина Дикона: их дизайн, конструкция и отделка [2]. Проект Chandler TR550 для перекрытий на земле [3] дал дополнительные указания по расчету толщины плиты и позже был уточнен в Промежуточной технической записке BCA [4], в которой были представлены стандартные категории расчетных нагрузок.

Первое и второе издания Технического отчета 34 Concrete Society (1988, 1994) основывались на TR550 для проектирования несущих плит из ткани, , армированного грунта, , но в третьем издании был представлен новый, совершенно другой метод проектирования.

* TR550 использует упругий анализ способности плиты изгибаться, тогда как TR34 / 3 использует пластический анализ.

* Согласно TR550, «основание ниже снижает напряжение, возникающее в плите, и, в случае нагрузок на колесо и рейку, помогает распределять нагрузку по классу ниже » (стр.6) и ITN 11, таблица 1 дает улучшенные свойства земляного полотна для увеличенной толщины основания ниже . Однако TR34 / 3 придерживается противоположной точки зрения: «Любое повышение модуля реакции земляного полотна, вызванное уплотненным гранулированным основанием под , настолько мало, что по сравнению с изменениями свойств, которые будут иметь место в естественном грунте, оно должно быть игнорируется в процессе проектирования »(6.4.1, с.35).

* В TR550 коэффициент запаса прочности по динамическим нагрузкам варьируется в зависимости от количества повторений нагрузки, чтобы предотвратить усталостное разрушение, тогда как в TR34 / 3 он постоянный (9.6.3, с.54).

* В TR550 (стр.9) предполагаемая передача нагрузки через соединение составляет 15% (одиночное соединение) или 30% (пересечение соединения). В TR34 / 3 он может составлять до 50%.

Сравнение

В следующем анализе сравниваются TR34 / 3 и TR550 / ITN 11 для плиты, поддерживающей загрузку категории 2 (средняя), с вилочными погрузчиками 3 т (колесная нагрузка 3,75– т, цельнолитые шины) и стеллажными опорами 3– т (300 мм c / c, 150 мм от стыка плит). Прочность бетонного куба 40 МПа, тканевое армирование A142 (нижняя крышка 50 мм) и укладывание на твердый слой 150 мм.Рассматриваются «хорошее» земляное полотно с коэффициентом несущей способности (CBR) 15% (k = 60 МН / м) и «плохое» земляное полотно с CBR 3% (k = 27 МН / м3).

ITN1 1 В таблицах 1- 7 приведены значения толщины плиты для различных нагрузок. В TR34 / 3 в разделе 9.9 указана допустимая нагрузка на основе изгиба, в 8.8 и 9.10 обсуждается передача нагрузки в соединениях, в 9.11 рассматривается ударный сдвиг, а в Приложении E2 есть рабочий пример (E2 имеет ошибку: средняя эффективная глубина 175 мм- Плита толщиной с тканью A142 при покрытии 50 мм не 125 мм — это 175- 50- 7 = 118 мм).

Стоит отметить несколько моментов:

* В T34 / 3 изменения качества земляного полотна не влияют на допустимую нагрузку.

* На «плохом» земляном полотне плита 170 мм потребуется TR550 / ITN11, но только 129 мм для TR34 / 3.

* В TR550 / ITN11 плита терпит неудачу при изгибе, но в TR34 / 3 она терпит неудачу при сдвиге (что любопытно, несмотря на это, TR34 / 3 посвящает семь страниц анализу изгиба и только одну страницу — сдвигу).

* Согласно анализу моментов TR34 / 3, плита на плохом земляном полотне должна иметь толщину всего 99 мм.

* После разрешенных строительных допусков (уровень плиты ± 15 мм, базовый уровень ниже + 0 / — 25 мм) плита «129 мм» может быть толщиной всего 114 мм.

Анализ

Если новый метод проектирования дает результаты, радикально отличающиеся от результатов прошлой практики, его следует тщательно проверить. TR34 / 3 представляет три основных изменения:

* Прочность на изгиб рассчитывается по теории пластичности вместо теории упругости

* предполагаемая передача нагрузки на стыки увеличена

Предполагается, что несущая способность плиты

* в месте пересечения стыка будет такой же, как и в месте одиночного стыка.

В таблице 2 сравниваются допустимые рабочие нагрузки (кН) на основе анализа изгиба для плиты толщиной 150– с сеткой A142 (твердый стержень 150 мм, CBR 3% земляного полотна, прочность куба 40 МПа, основание стойки стоек 100 мм x 100 мм, контактное давление шины 1,7 МПа) . По сравнению с TR550, TR34 / 3 допускает в три-четыре раза большую нагрузку на сплошную плиту и примерно в два раза больше на кромку плиты.

TR550 допускает передачу 15% нагрузки на одиночное соединение и 30% на пересечение стыка. В двух разделах TR34 / 3 обсуждается передача нагрузки.Согласно 8.8.2 (п.45) трение обеспечивает передачу нагрузки 15%, а стальная ткань «обычно обеспечивает передачу нагрузки 10%». Однако в соответствии с 9.10 сетка A142 передает 13,4 кН / м (предельная) на длину 0,9 xl с каждой стороны нагрузки (l — радиус относительной жесткости) с учетом общего предела передачи нагрузки 50% (ткань A193 передачи 18,3 кН / м и A252 23,8 кН / м).

Рассмотрим колесо вилочного погрузчика 90 кН (факторная нагрузка 144 кН) на плите с «радиусом эффективной жесткости» 700 мм.Согласно TR34 / 3, передача нагрузки в стыке составит 15% = 21,6 кН (трение) плюс 1,8 x 0,7 x 13,4 кН / м = 16,9 кН (ткань) = 38,5 кН в сумме (27%). Однако с колесом вилочного погрузчика 30 кН (с учётом 48 кН) передача нагрузки будет составлять 7,2 кН ​​(трение) плюс 16,9 кН (ткань) = 24,1 кН в сумме (50%).

Таким образом, TR34 / 3: а) увеличивает допустимую нагрузку при изгибе в области стыка; б) увеличивает предполагаемую передачу нагрузки на соединение; и c) говорит, что совместные пересечения можно игнорировать (8.8.2). Эффект их объединения — резкое увеличение нагрузки, которую можно приложить к плите.

Анализ — передача нагрузки в суставах

TR34 / 3 предполагает, что нагрузка дюбеля на стыке всегда полностью задействована, вплоть до предела общей передачи нагрузки 50% (9.10.1). Это правильно?

TR34 / 3 Приложение E

TR34 / 3 раздел 9.10 дает рекомендации по передаче нагрузки в соединениях, основанные на анализе изгиба, но ничего не говорит о том, как ее следует рассчитывать при рассмотрении сдвига при продавливании. В рабочем примере Приложения E2 длина передачи нагрузки взята прямо из 9.10, без каких-либо изменений в размере периметра продавливания. В результате передача нагрузки переоценивается, а напряжение сдвига при штамповке недооценивается.

В этом примере квадратные стойки стеллажа 100 мм при 250 мм c / c (комбинированная факторная нагрузка 144 кН расположена на расстоянии 70 мм от стыка. Окончательная конструкция плиты имеет d = 135, периметр продавливания 1475 мм и допустимую нагрузку на сдвиг 103,3 кН. Передача предполагается по длине 0,9 x I соединения на каждую сторону нагрузок: общая длина 2 x 670 + 250 = 1590 мм.Расчетная передача нагрузки (трение 15% плюс нагрузка на дюбель арматуры) = 0,15 x 144 + 1,59 x 13,4 = 21,6 + 21,3 = 42,9 кН. Таким образом, чистый сдвиг = 144 — 42,9 = 101,1 кН по сравнению с нагрузкой 103,3 кН.

Однако передача нагрузки за пределами периметра сдвига не может уменьшить сдвиг внутри периметра (см. Рисунок 1). При расчете E2 следовало учитывать только длину стыка внутри периметра сдвига: 350 + 540 = 890 мм. Уменьшение передачи нагрузки пропорционально этой уменьшенной длине дает скорректированное значение 890/1590 x 42.9 = 24 кН, и чистый сдвиг становится 144- 24 24 = 1201 (N. Вместо того, чтобы быть «удовлетворительным», плита на самом деле перенапрягается на 16%.

Пределы передачи нагрузки — изгиб

TR34 / 3 9.10 предполагает, что (в пределах своего общего 50% -ного предела) передача нагрузки в соединении зависит от трения, которое может возникнуть, и прочности дюбеля арматуры.Однако другие потенциальные ограничивающие факторы не учитывались.

Рассмотрим плиту, поддерживающую точечную нагрузку (рис. 2). Если «радиус относительной жесткости» определяет площадь, поддерживающую нагрузку, тогда, если l = 700 мм, это площадь Π x 0,70² = 1,54 м². Если соединение разрезается на 150 мм от нагрузки, тогда 0,98 м² несущей поверхности находится на стороне «нагрузки» соединения и 0.56 м² (36%) с другой стороны. Однако потеря непрерывности момента в соединении уменьшит передачу нагрузки через соединение, уменьшая полезную площадь на другой стороне до 0,75% от 0,56 м² = 0,42 м² = 30% от общей площади. Подшипник давления уменьшает к краям загруженной области, так что максимальная передача нагрузки поперек шва, вероятно, около 25%.

Пределы передачи нагрузки — сдвиг

В расчетах на сдвиг при продавливании нагрузка, передаваемая через соединение, не может превышать прочность плиты с другой стороны.

На рис. 3 показана плита с эффективной глубиной 100 мм, способная выдерживать нагрузку 100 мм x 100 мм с центром в 150 мм от стыка. Длина периметра продавливания = 400 + 1256 = 1,656 мм, из которых 100 + 418 = 518 мм приходится на другую сторону соединения. Если бы соединение было абсолютно жестким, максимальная передача нагрузки составила бы 31%. Настоящий сустав будет иметь некоторую гибкость, поэтому он будет меньше передавать.

Совместные перекрестки

Многие инженеры будут удивлены TR34 / 3 8.8.1: «Хотя теоретическая грузоподъемность на пересечении двух сочленений намного ниже, чем на одном стыке, опыт показал, что реальная грузоподъемность кажется такой же большой, учитывая одинаковые условия совместного открывания и установки дюбелей или других механизмов передачи нагрузки ».

Это просто утверждается без каких-либо подтверждающих доказательств или ссылок.Метод проектирования в этом выпуске TR34 является новым и позволяет получать более тонкие плиты, чем в прошлом в Великобритании, так как же утверждение в 8.8.1 может быть основано на «опыте»?

Нагрузка вдоль стыка плиты (рис. 4) поддерживается за счет провисающих моментов, параллельных краю плиты, и за счет изгибающих моментов, исходящих от нагрузки наружу. Что произойдет, если в плите прорезать еще один стык под прямым углом к ​​первому? Моменты провисания и создаваемая ими грузоподъемность будут сведены к нулю, поэтому плита сможет выдерживать меньшую нагрузку.TR34 / 3 8.8.1 не может быть правильным.

Заключительные замечания

Рекомендации TR34 / 3 для плит, армированных тканью , содержат ряд ошибок:

* в расчете на продавливание сдвиг перенос нагрузки за пределами периметра сдвига не должен включаться

* рассмотрение нагруженных участков показывает, что максимальная передача нагрузки через соединение составляет около 25%, а не 50%

* Несущая способность плиты в стыке стыков не равна нагрузке на одиночный стык.

Дополнительно:

* необходимо исследование, чтобы подтвердить, не разрушаются ли опорные плиты , армированные тканью на сдвиг или изгиб

Расчетные коэффициенты запаса прочности

* следует пересмотреть с учетом влияния строительных допусков на тонкие плиты.

Артикул:

1. БЕТОННОЕ ОБЩЕСТВО. Бетонные промышленные полы: руководство по проектированию и строительству. Технический отчет 34, 3-е издание, The Concrete Society, Кэмберли, 2003 г.

2. ДИАКОН, Р.С. Бетонные полы: их конструкция, конструкция и отделка. 3-е издание, MPA Cement, Camberley, 1986 и 1987.

3. ЧАНДЛЕР, J.W.E. Проектирование полов на земле. Технический отчет 550, MPA Cement, Camberley, 1982.

4. ЧАНДЛЕР, J.W.E. и NEAL, F.R. Проектирование бетонных оснований — опорных бетонных промышленных перекрытий. Interim Technical Note 11, MPA Cement, Camberley, April 1988.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
