Названия части крыши: Элементы крыши. Названия. Подробное описание

Элементы крыши. Названия. Подробное описание

Выбор конкретной крыши и кровли необходимо делать еще на стадии проектирования строения. Современные технологии и стройматериалы позволяют архитекторам создавать огромное разнообразие решений как по конструкционным особенностям, так и по используемым покрытиям и технологиям. Во время выбора конкретного решения принимается во внимание большое количество факторов, влияющих на элементы крыши. Несмотря на такое разнообразие типов и конструкций крыш все они имеют несколько общих элементов.

Элементы крыши. Названия

Название элемента крыши	Краткое описание
Стропильная система	Может быть плоской односкатной, двускатной, многоскатной вальмовой, сложной, купольной и т. д. Сами стропила могут быть наслонными и висячими, целыми или наращиваемыми.
Обрешетка	В зависимости от типа кровельных материалов бывает сплошной или решетчатой. Некоторые крыши имеют специальную вентиляционную контробрешетку.
Кровельный пирог	Используется во время обустройства теплых крыш, состоит из пароизоляционного слоя, утеплителя и ветрозащиты.
Кровельное покрытие	Может быть рулонным или штучным, из натуральных или искусственных материалов. Материалы кровли оказывают существенное влияние на ее стоимость и сложность кровельных работ.

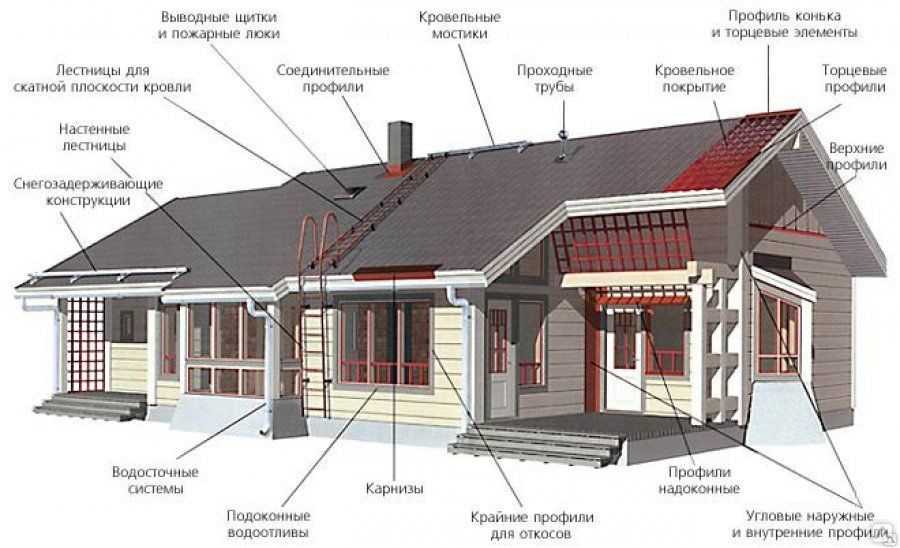

В таблице приведены только общие названия, каждый вид кровли имеет свои дополнительные элементы. На крышах могут быть окна и фронтоны, водостоки и иные инженерные конструкции.

Содержание статьи

• 1 Элементы крыши и их названия
  • 1.1 Фронтоны
  • 1.2 Скат
  • 1.3 Эркер
  • 1.4 Мауэрлат
  • 1.5 Лежень
  • 1.6 Цены на брус
  • 1.7 Балки перекрытия
  • 1.8 Карниз
  • 1.9 Опорная рама
  • 1.10 Конек
  • 1.11 Цены на различные виды кровельных коньков
  • 1.12 Центрирующее ядро
  • 1. 13 Стропилины основной крыши
  • 1.14 Кобылки
  • 1.15 Короб для софитов
  • 1.16 Угловые стропилины
  • 1.17 Нарожники
  • 1.18 Стропилины эркера
  • 1.19 Нижний подкос
  • 1.20 Вертикальная стойка
  • 1.21 Верхний подкос
  • 1.22 Горизонтальная затяжка
  • 1.23 Ендовы
  • 1.24 Подвесы конькового прогона
  • 1.25 Обрешетка
  • 1.26 Контробрешетка
  • 1.27 Ветровые доски
  • 1.28 Карнизные доски
  • 1.29 Цены на доски строительные
  • 1.30 Кровельное покрытие
  • 1.31 Кровельный пирог
  • 1.32 Водостоки
  • 1.33 Цены на водостоки
  • 1.34 Снегозащита
  • 1.35 Чердачные помещения
• 2 Заключение
  • 2.1 Видео – Узлы стропильной системы

Элементы крыши и их названия

Наиболее часто используемые элементы крыши рассмотрим на примере одной из самых сложных конструкций – вальмовой кровле с эркером.

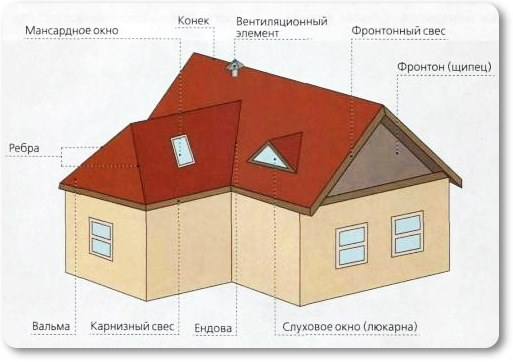

Вальмовая крыша с эркером

Далее поговорим о тех элементах, которые на вальмовой крыше использованы не были. Сразу по ходу описания будем давать краткие объяснения к названиям элементов.

Рассматриваемая крыша не имеет фронтонов, основная часть перекрывается двускатной вальмовой, эркер имеет шатровое покрытие.

Фронтоны

Фронтон – передняя часть стены различной формы. По бокам ограничивается двумя скатами, в нижней части карнизом. Фронтоны чаще всего изготавливаются из тех же стройматериалов, что и фасадные стены, но есть и иные варианты строительства этих элементов.

В последнее время существенно расширился геометрический вид фронтонов, теперь можно встретить следующие их формы:

• килевидную – напоминают перевернутый корабль;
• лучковидную – форма лука;
• полукруглую – вершина с циркульным завершением;
• прерванную – имеется горизонтальный карниз для вставки окна;

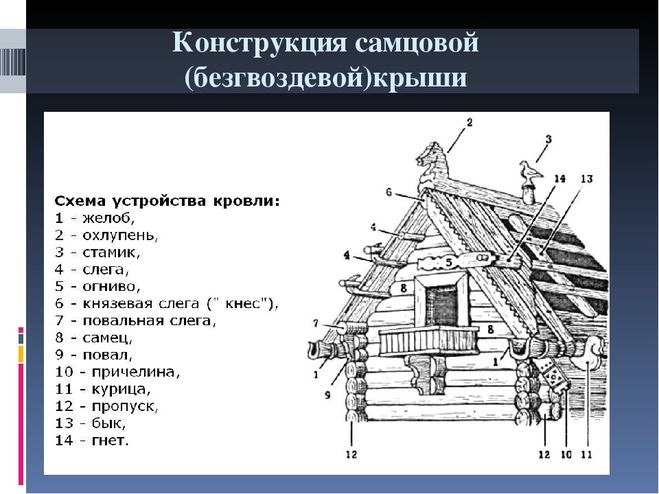

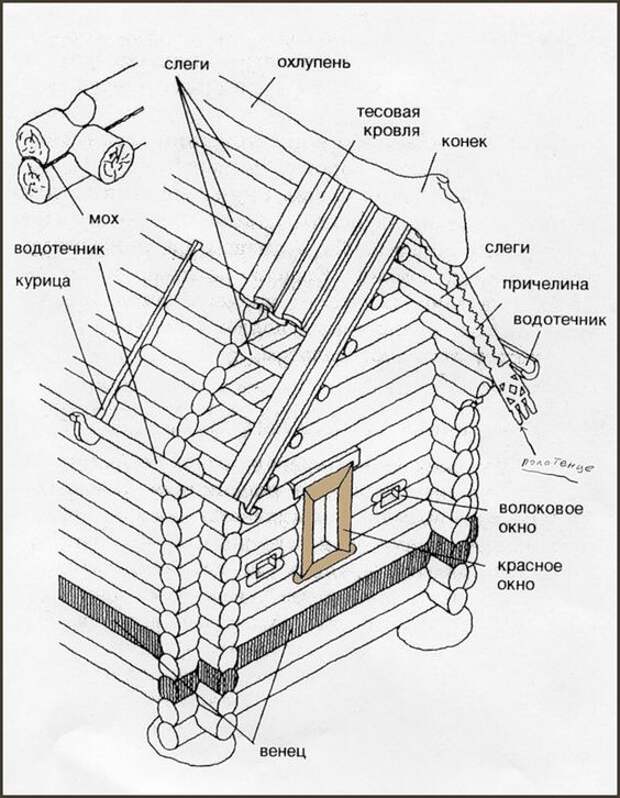

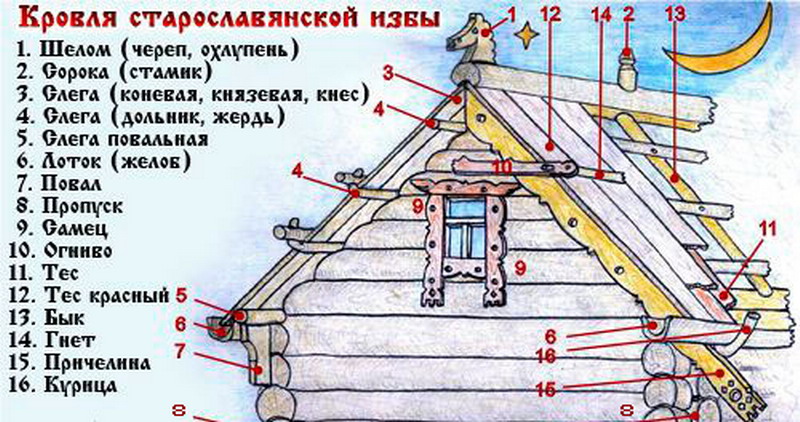

• самцовую – сложенную из бревен в качестве продолжения венцового участка стены;
• ступенчатую – размеры ступенек уменьшаются кверху;
• трапециевидную – фронтон в виде правильной трапеции.

На обыкновенных зданиях фронтоны чаще всего имеют традиционную треугольную форму.

Треугольный фронтон

Скат

Часть крыши, располагающаяся между крайними стропильными ногами. Может иметь форму трапеции, прямоугольника, треугольника и т. д.

Скат

В многоквартирных домах крыши чаще всего односкатные плоские, скат – бетонная плита перекрытия. Такие крыши имеют рулонные покрытия, в некоторых случаях могут быть эксплуатируемыми. На них делают зимние сады, площадки для отдыха, бассейны и прочие элементы для повышения комфортности проживания.

Плоская крыша с бассейном

Эркер

Выступающая за проекцию фасада часть здания со своей отдельной кровлей. Крыша эркера может быть полукруглой, прямоугольной или многогранной. В нашем примере эркер симметричен и расположен точно посредине фасадной стены. Размеры здания 11×13,5 м. Стропильные ноги и вертикальные опоры упираются на мауэрлаты и лежни.

Эркер

Мауэрлат

Изготавливается из досок или бруса, фиксируется по периметру фасадных стен или к специально подготовленному армирующему поясу. На мауэрлат упираются нижние концы стропильных ног. Элемент должен прочно фиксироваться, если кладочные материалы фасадных стен не отличаются высокими показателями физической прочности, то под мауэрлат обязательно обустройство армирующего пояса. В брусчатых домах в качестве мауэрлата используется верхний венец. Для предупреждения расползания стен применяются металлические или деревянные нагели большого диаметра и длины, они связывают между собой несколько венцов дома.

Мауэрлат

Лежень

Изготавливается из бруса или доски, крепится к несущим межкомнатным перегородкам сразу к кладочным материалам или армопоясу, служит опорой для различных упоров стропильной системы.

Лежень

Между стенами и деревянными элементами всегда следует укладывать гидроизоляцию, универсальным и самым оптимальным вариантом считается обыкновенный рубероид. Есть лишние деньги и желание их потратить – можно покупать современные мастики на основе модифицированного битума. Строительный эффект тот же, финансовый намного отличается от варианта с рубероидом.

Цены на брус

Брус

Балки перекрытия

Этот архитектурный элемент можно относить как к потолку, так и к крыше. Дело в том, что на эти балки упираются многие упоры стропильной системы, без них строительство сложных кровель невозможно.

Балки перекрытия

Расстояние между балками выбирается с учетом стандартных размеров утеплителей. Во время установки этих элементов следует принимать во внимание особенности крыши эркера, балки должны держать все стропильные ноги. Угловые балки эркера располагаются на биссектрисе угла, в противном случае крыша и вылет карниза будут несимметричными. Укладываются на мауэрлаты и лежни или на стены.

Карниз

Элемент, который отделяет вертикальную плоскость стены от плоскости крыши, называется карнизом.

Подшивка карниза

Может иметь несколько разновидностей.

1. Ордерный карниз. Резко выходит вперед и сильно нависает над частями фасада, выполняет функцию их защиты от атмосферных осадков.
2. Гезимс. Карниз имеет вид полосы, расчлененной на несколько продольных выступов и впадин, может располагаться как непосредственно под крышей, так и между этажами как декоративный элемент фасада здания.

Если строение имеет деревянный карниз, то его рекомендуется подшивать досками сразу после монтажа балок, это намного упрощает работы по дальнейшему строительству стропильной системы. Кроме того, сам карниз также намного проще подшивать сразу после установки балок. После того как балки перекрытия и карниз готовы, можно приступать к установке опорной рамы.

Подшивка карниза доской

Опорная рама

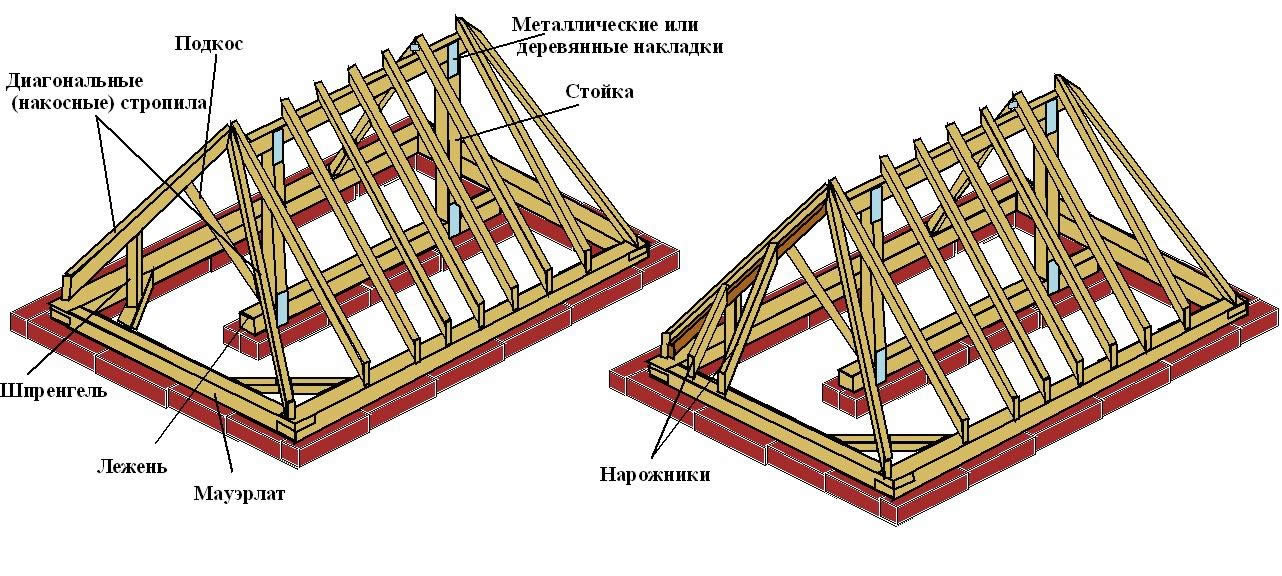

Один из самых важных несущих элементов крыши. Состоит из вертикальных опор, прибитых к лежням, и горизонтальных коньковых прогонов. Размеры опорной рамы зависят от размеров крыши, сложные варианты могут иметь несколько опорных рам: одна устанавливается под коньком, остальные в самых слабых местах стропильных ног.

Опорная рама

Конек

Линия стыка верхних частей скатов крыши. Простые крыши имеют только один конек, у сложных таких элементов несколько.

Коньковый элемент кровли

На опорной раме крыши эркера устанавливается специальное приспособление – центрирующее ядро.

Цены на различные виды кровельных коньков

Конек кровельный

Центрирующее ядро

На нем сходятся все стропила крыши эркера. Это центрирующий элемент высотой примерно 50 см м толщиной около тридцати сантиметров. Делается он из сплошной чурки или клееных досок, служит упором для стропилин, фиксируется на вертикальной опоре рамы эркера.

Центрирующее ядро

Стропилины основной крыши

Самый важный и самый известный элемент кровли. Воспринимают на себе все усилия кровли, изготавливаются из досок различных размеров. Расчет делается на стадии проектирования дома. Вверху стропилины фиксируются друг к другу или к коньковой доске, могут упираться о коньковый прогон или иметь отдельную опорную раму.

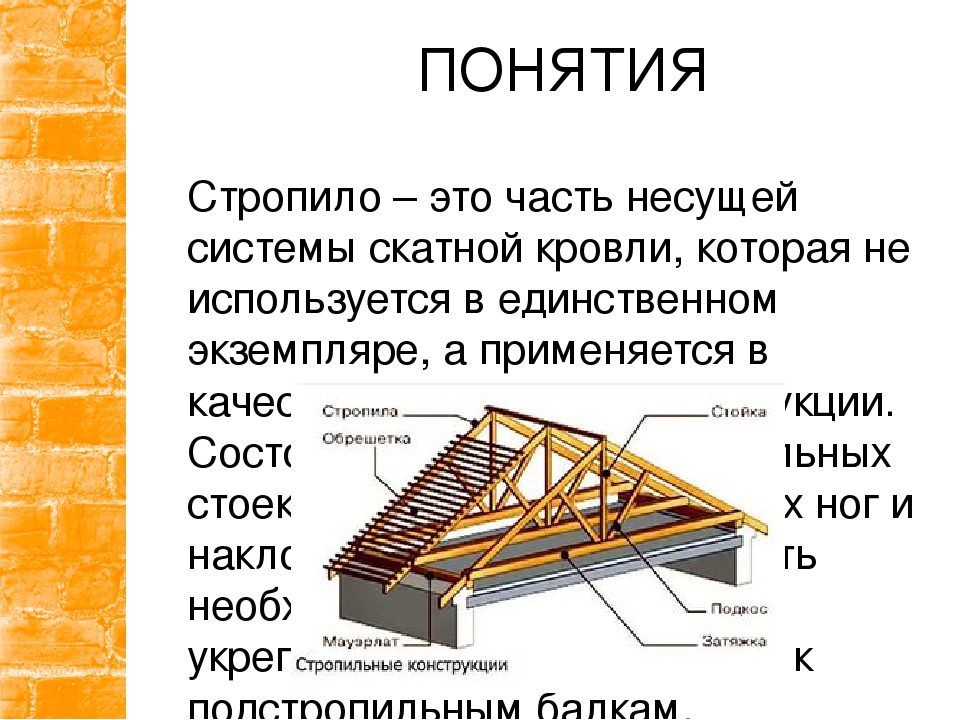

Стропила

Внизу стропильные ноги упираются о мауэрлат, могут быть висячими наслонными.

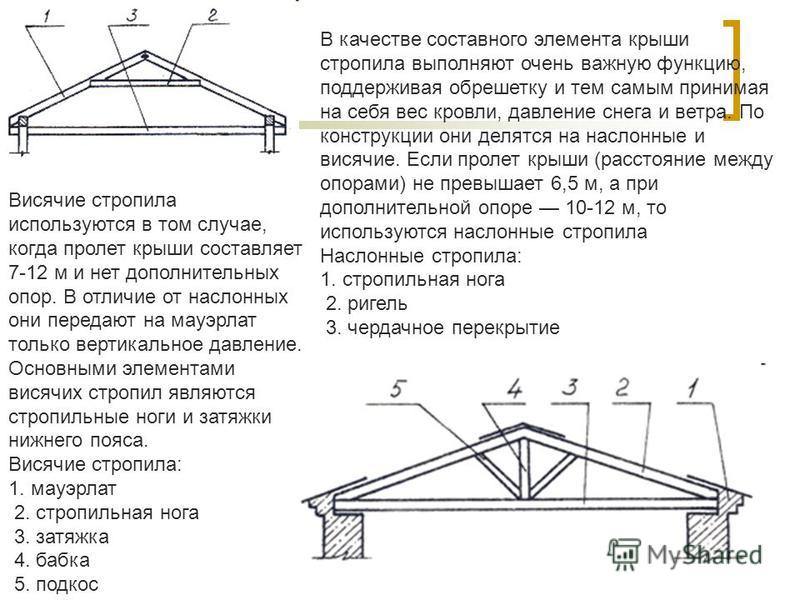

1. Висячие стропилины. Используются на небольших зданиях и сооружениях, имеют только две точки опоры. Вверху упираются друг о друга или в коньковую доску, расположенную между стропильными ногами. Внизу упираются о мауэрлат. Для усиления конструкции могут применяться затяжки. Это обыкновенные доски, фиксирующие две стропильные ноги в верхней части, таким образом подготавливаются простейшие фермы.
2. Наслонные стропилины. Название элемента обозначает, что стропильные ноги наслоняются на любые дополнительные опоры. Они могут размещаться в различных местах, быть вертикальными или угловыми.

Особенности стропильных систем

Кобылки

Крепятся на стропилах, удлиняют эти элементы, позволяют уменьшать стоимость стропильной системы и улучшать ее эксплуатационные характеристики. Для изготовления кобылок могут использоваться тонкие доски, на них не воздействуют значительные усилия. Кобылки позволяют выводить скат за пределы стены на значительное расстояние и дополнительно защищать фронтонные стены от негативного воздействия естественных осадков.

Стропила с кобылками

Короб для софитов

Назначение – улучшение внешнего вида свесов скатов крыши, минимизация рисков подрыва кровли резкими порывами ветра. Изготавливается из досок, в дальнейшем зашивается деревянными или пластиковыми софитами.

Короб для софитов

Угловые стропилины

Используются только в сложных многоскатных крышах, самые длинные элементы стропильной системы. Требуют особенного внимания во время изготовления и установки.

Нарожники

Специальные элементы для увеличения жесткости фиксации угловых стропилин. Могут опираться о балки перекрытия или специально установленные элементы.

Нарожники

Стропилины эркера

Самые большие по размерам элементы сложной кровли, закрывают эркер. Одним концом упираются о центрирующее ядро, там сходится верхний край, а вторым концом на балки.

Стропила эркера

Это общая начальная конструкция крыши, в дальнейшем нужно устанавливать различные вертикальные, горизонтальные и наклонные связи для увеличения жесткости конструкции и повышения ее несущей способности. Количество рассчитывается индивидуально для каждой крыши, каждый вариант фермы может иметь существенные различия. Но есть общие виды элементов стропильных систем.

Нижний подкос

Устанавливается под углом к вертикали, один конец упирается о стропилину, второй о вертикальную опору и балку перекрытия.

Нижний подкос

Вертикальная стойка

Поддерживает стропильную ногу, устанавливается вертикально, нижний конец упирается о балку перекрытия.

Стойка

Верхний подкос

Монтируется в верхней трети стропильной ноги, устанавливается под углом, нижний конец упирается о горизонтальную затяжку.

Верхний подкос

Горизонтальная затяжка

Фиксирует две стропильные ноги в конструкцию фермы.

Стойки, затяжки и подкосы изготавливаются из досок, длинные вертикальные опоры и прогоны из бруса. Проектировщики часто предлагают эти элементы изготавливать из спаренных досок, так дешевле и надежнее. Спаренные доски всегда имеют более высокие показатели сопротивляемости на изгиб, чем брус такой же толщины.

Горизонтальная затяжка

Ендовы

Места стыка скатов под тупым углом. Наиболее опасный элемент крыши, именно здесь чаще всего возникают протечки. В ендовах устанавливается специальный брус или доска, которая называется ендовной. Во время строительства ендов нужно использовать лишь качественные пиломатериалы, обязательно делать мероприятия по их защите от гниения и повреждения вредителями.

Ендова кровли из металлочерепицы

Подвесы конькового прогона

Используются для усиления конструкции на больших по размеру крышах, изготавливаются из брусков или досок.

Подвесы конькового прогона

Все элементы стропильной системы должны между собой жестко фиксироваться. Делать это можно как при помощи современных металлических перфорированных пластин и уголков, так и обыкновенными гвоздями или металлическими скобами. После того как все работы закончены, можно приступать к изготовлению обрешетки.

Обрешетка

Удерживает кровельный материал, технические параметры зависят от физических характеристик кровельных покрытий. Обрешетка может быть сплошной или решетчатой. Очень важный с точки зрения длительности эксплуатации крыши элемент. Обрешетка должна гарантировать, что кровельное покрытие не будет прогибаться под весом снежного покрова, листы металлочерепицы прочно зафиксированы и не оторвутся резкими порывами ветра.

Обрешетка

Делать обрешетку можно как из новых, так и из бывших в употреблении пиломатериалов. Главное требование к ним – отсутствие гнилостных повреждений. Внешний вид никакого значения не имеет, обрешетка всегда скрывается кровельными покрытиями.

Контробрешетка

Монтируется на теплых кровлях, обеспечивает надлежащие условия естественной вентиляции для удаления влаги. Увеличивает время эксплуатации крыши, предупреждает преждевременный выход из строя нагруженных элементов стропильной системы. Линейные параметры контробрешетки имеют строгие нормированные значения. Несоблюдение рекомендаций профессионалов становится причиной нарушения эффективности естественной вентиляции, последствия такой ситуации очень неприятные.

Обрешетка и контробрешетка

Ветровые доски

Фиксируются на обрешетке со стороны фронтонов. Выполняют две функции: предупреждают подрыв кровли и улучшают внешний вид дома. Могут быть деревянными, металлическими или пластиковыми.

Монтаж ветровой доски

Карнизные доски

Улучшают дизайнерский вид крыши, предупреждают намокание стропильной системы. Изготавливаются из металла или пиломатериалов.

Лобовая планка для софитов

Цены на доски строительные

Доски строительные

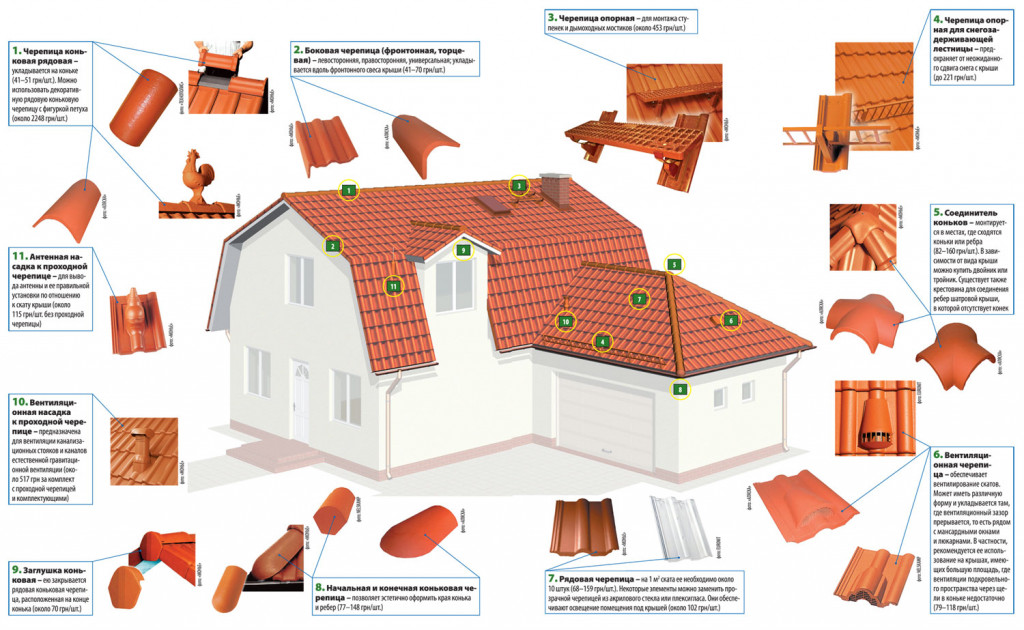

Кровельное покрытие

Главная задача – создавать герметичное покрытие крыши, защищать внутренние помещения от ветра, дождя и снега. В настоящее время существует много видов кровли, каждый элемент крыши имеет свои технические характеристики. Во время выбора нужно смотреть не столько на стоимость, сколько на время эксплуатации. Дешевая кровля служит примерно десять лет, экономично очень дорого полностью менять кровлю через такой короткий срок эксплуатации.

Кровельные материалы

Кровельный пирог

Элемент присутствует только в теплых крышах, состоит из нескольких слоев.

1. Парозащита. Назначение – предупреждать попадание влаги в утеплители. Этот элемент кровли обязателен только в тех случаях, когда для теплозащиты используется минеральная вата или эковата. Эти материалы способны впитывать большое количество влаги, а во влажном состоянии существенно увеличиваются показатели теплопроводности. Эффективность теплозащиты кровли уменьшается, деревянные элементы стропильной системы длительное время контактируют с влажным утеплителем. Как следствие – ускоренная порча пиломатериалов.
2. Утеплительный слой. Чаще всего используется минеральная вата. Реально имеет всего два преимущества – не выделяет в воздух вредные химические соединения и не боится открытого огня. Недостатки – высокая стоимость, довольно большая масса, значительные показатели гигроскопичности и продуваемость ветром. Утеплительные материалы на основе полимеров этих недостатков не имеют. Что касается выброса вредных веществ, то современные пенопласты по этим показателям считаются безопасными для здоровья и санитарными организациями допущены к использованию в жилых помещениях.
3. Ветрозащита. Предупреждает выдувание теплого воздуха из утеплителя. Применяется только в том случае, когда в качестве утеплителя использовалась минеральная вата. Для ветрозащиты используются высокотехнологичные современные мембраны, они пропускают пар из минваты, защищают ее от ветра и попадания конденсата.
4. Капельник. Специальный элемент теплых крыш, собирает капли конденсата с кровли и ветрозащиты и направляет их в водосточную систему.
5. Контробрешетка. Обязательный элемент теплой кровли, устанавливается между ветрозащитой и кровельными покрытиями. Контробрешетка обеспечивает функциональность естественной вентиляции подкровельного пространства. За счет этого быстро отводится влага, не допускается гниение деревянных элементов стропильной системы.
6. Кровельное покрытие. Могут применяться как дешевые рулонные материалы для плоских односкатных крыш, так и дорогая натуральная штучная черепица для сложных дизайнерских кровель.

   Пирог крыши под металлочерепицу

   Кровельный пирог под мягкую кровлю

Элементы теплой крыши могут иметь различные названия используемых материалов, но от этого не изменяется их конструкционная функция.

Водостоки

Назначение – отвод талой и дождевой воды со скатов крыши, недопущение чрезмерного увлажнения почвы под фундаментом здания, защита цоколя от переувлажнения. Эти элементы крыши могут изготавливаться из пластика или металла, имеют различную стоимость и форму. Но всегда состоят из одинаковых элементов.

1. Желоб принимает воду со скатов и направляет ее к вертикальным элементам водоотвода. Желоб имеет торцевые заглушки, комплектуется соединительными и поворотными элементами.
   Желоб водосточный

2. Воронка. Может устанавливаться на желоба, по ней вода попадает из желоба в вертикальные трубы. Есть воронки, которые крепятся у ендов в тех местах, где монтаж обыкновенных желобов по каким-либо причинам невозможен. Такие воронки для сбора воды из ендов сразу подключаются к индивидуальным трубам.

   Воронка

3. Крепежные элементы. Фиксируют трубы к фасадным стенам и желоба к стропильной системе. Позволяют регулировать углы наклона и расстояния, могут быть металлическими и пластиковыми.

   Держатель водосточной трубы

4. Круглые трубы. Отводят воду от дома, комплектуются концевиками, соединителями, тройниками.

   Труба водосточная оцинкованная

   Тройник водосточной трубы

   Колено трубы

Водостоки – важный элемент крыши любого типа и на любом сооружении.

Цены на водостоки

Водостоки

Снегозащита

Этот элемент кровли выполняет две функции: защищает водостоки от чрезмерных усилий во время весеннего схода снега со скатов крыши и не допускает травмирования пешеходов. Снегозадержатели изготавливаются из металлических труб или листовой стали. Обязательно должны фиксироваться к стропилам или обрешетке, запрещается прикручивание только к кровле в местах ее провисания. Выбор конкретного типа снегозадержателей и мест их установки зависит от климатической зоны расположения здания.

Трубчатый снегозадержатель

Снегозадержатель для кровли

Чердачные помещения

Элементы крыши могут быть жилыми и нежилыми. В последнее время жилые чердачные помещения называются мансардами, но под такие цели они использовались и ранее. К сожалению не так часто, как хотелось многим владельцам домов. Проблема была в крайней отсталости советских строительных технологий и материалов. Как только на отечественном рынке появились импортные товары, мансарды стали очень популярными в нашей стране.

Мансарда с балками

Спальня на мансардном этаже

Нежилые чердачные помещения чаще всего используются в различных пристройках и хозяйственных сооружениях. Они применяются только для хранения различных вещей, в сельской местности переоборудуются для хранения урожая.

Заключение

В статье приведены названия элементов согласно терминологии строительных норм и правил, на практике строители могут называть те или иные конструкции различными словами, но их назначение от этого не меняется. Рекомендуется всегда пользоваться правильной терминологией, это предупредит неизбежную путаницу и возникновение досадных ошибок.

Видео – Узлы стропильной системы

названия частей, конструктивное строение кровли, из каких элементов состоит

Содержание:

Конструктивные особенности крыши
Названия элементов и частей кровли
Геометрия строения крыши
Стропильная система
Обрешетка крыши
Назначение и необходимость элементов конструкции

Одним из этапов проектирования дома является определение конструкции крыши и вида кровельного покрытия. Большое значение при этом имеет дизайн строения, его назначение и конструктивные особенности. Однако наличие того или иного элемента кровли, материал для его изготовления и вид крыши зависит от множества других факторов. В частности, речь идет о климатических условиях, географическом положении и степени капитальности. К примеру, крыша бани или хозяйственной постройки имеет конструкцию, отличную от крыши дома. Для частного застройщика очень важно знать, из каких элементов состоит крыша, какие виды кровли подойдут именно в его случае.

В целом крыша состоит из следующих частей:

• Стропильный каркас.
• Обрешетка.
• Защитная часть или кровля.
• Дополнительные горизонтально расположенные части: конек, ендова или разжелобок.
• Наклонные поверхности: скаты и ребра.
• Водосточные желоба по нижнему краю скатов для отвода талых и дождевых вод.

Конструктивные особенности крыши

Перед началом строительства крыши необходимо тщательно изучить строение крыши и непосредственно кровли. Ни одно цивилизованное строение невозможно представить без верхнего перекрытия, которое может быть двух видов:

• Потолочное или чердачное перекрытие защищает строение от потерь тепла.
• Крыша защищает весь дом от различных природных явлений, таких как ветер, солнце и осадки.

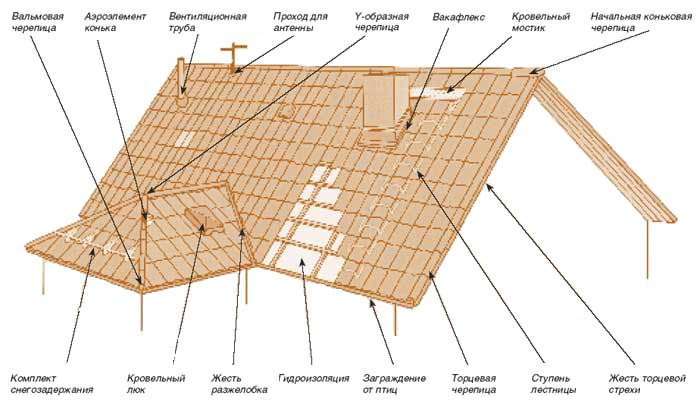

Названия элементов и частей кровли

Все конструктивные элементы крыши предназначены для выполнения своей функции:

• Скат – главный элемент, представляющий собой наклонную плоскость, по которой осадки беспрепятственно отводятся с кровли. В какой-то степени скат гарантирует водонепроницаемость крыши.
• Ребра – выступающие углы в местах пересечения скатов.
• Ендова – внутренний угол, также образующийся при пересечении скатов.
• Спуск – нижняя часть ската.
• Капельник – низ спуска, предназначенный для защиты карниза и стены от воды.
• Карнизный свес – часть ската, расположенная горизонтально за плоскостью наружной стены.
• Фронтальный свес – часть ската, выступающая за фронтон.
• Желоб – элемент крыши, в котором собирается талая и дождевая вода. Располагается вдоль горизонтальной нижней кромки ската.

Собранная вода отводится по водосточной трубе, которая может располагаться у внешних стен здания (наружный водосток) или внутри стен (внутренний водосток). Второй вариант чаще всего используют при обустройстве плоской кровли.

Строения небольшой высоты и незначительной площади можно строить без водосточной системы, в этом случае вода со скатов стекает непосредственно на землю.

Используемое кровельное покрытие может укладываться вдоль ската или поперек него. Соединение листов может выполняться внахлест или в замок.

Большое значение имеет угол наклона скатов, который может выражаться в градусах или процентах. Уклон не позволяет осадкам собираться на крыше в большом количестве, особенно это относится к снежной массе. Это препятствует преждевременной деформации кровельного покрытия и продлевает срок его службы. По этому показателю определяют вид кровельного материала, соответствующие элементы крыши дома и способ водоотведения.

Геометрия строения крыши

Форма крыши может иметь различную геометрию, которая в большинстве случаев определяется видом строения:

• Крыша с одним скатом возводится над простыми строениями, например, баней, туалетом или беседкой, или постройками, примыкающими одной стороной к основному зданию. Такой вид кровли не требует большого количества материалов, но характеризуется долгим сроком эксплуатации.
• Двухскатная или щипцовая крыша состоит из двух скатов, имеющих определенный уклон. Треугольник, образуемый скатами, называют щипцом или фронтоном. Такая крыша пользуется огромной популярностью, возводится над многоэтажными домами и коттеджами.
• Крыша с четырьмя скатами может быть вальмовой или шатровой, используется при строительстве дачных домов.
• Крыша в виде купола является одним из самых старых видов, чаще всего такой вариант встречается над гостиницами или павильонами.
• Мансардная крыша является разновидностью двускатной конструкции.
• Сводчатые крыши используются в качестве перекрытий над промышленными или общественными зданиями прямоугольной формы.
• Коническая крыша лучше всего смотрится над зданиями круглой формы.
• Крыша в форме пирамиды возводится над квадратными или многоугольными строениями.

Кроме этого крыши могут быть чердачными и бесчердачными. В первом случае чердак может быть холодным или утепленными. Крыша без чердака служит перекрытием верхнего этажа здания, при этом допускается полная или частичная вентиляция, а также ее отсутствие.

Климатические условия местности во многом определяют угол наклона скатов конструктивные особенности крыши. В районах с преобладанием температуры воздуха выше ноля градусов крыша над домом может иметь небольшой уклон. В регионах, характеризующихся сильной ветреностью, лучше строить дома с пологими крышами. Там, где большую часть года холодно, а осадков выпадает большое количество, скат должен быть крутым, а свес маленьким. В этом случае осадки будут беспрепятственно скатываться с крыши.

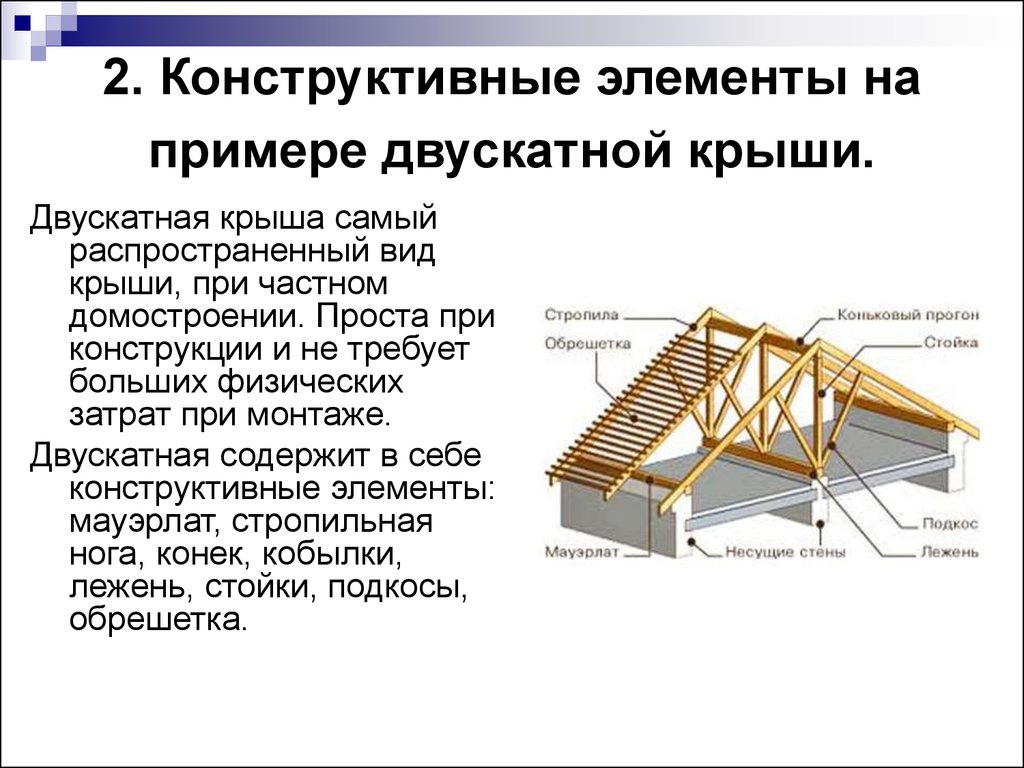

Стропильная система

Основанием крыши любого типа служит стропильная система, для изготовления которой в большинстве случаев используют доски или деревянные бруски. На эту конструкцию ложится вес кровли, поэтому для работы лучше выбирать высококачественную древесину, на которой нет большого количества сучков, трещин и гнили. Чаще всего стропильный каркас возводится из древесины хвойных пород. Предварительно пиломатериал тщательно просушивают. Иногда для работы используют бревна, но на высоте с таким материалом работать неудобно из-за его тяжести.

Опорой для стропилин служит мауэрлат, для его изготовления необходимо брать брус сечением 10*10 см или бревно, стесав перед укладкой его нижнюю часть. В домах из бруса или бревен в качестве этого элемента используется верхний венец коробки дома. Мауэрлат предназначен для распределения нагрузки на несущие стены дома.

Рассчитывать сечение стропильных ног нужно очень внимательно с учетом нескольких критериев:

• Нагрузка от кровли и снежной массы.
• Расстояние между стропилинами.
• Параметры пролета.
• Угол наклона скатов.

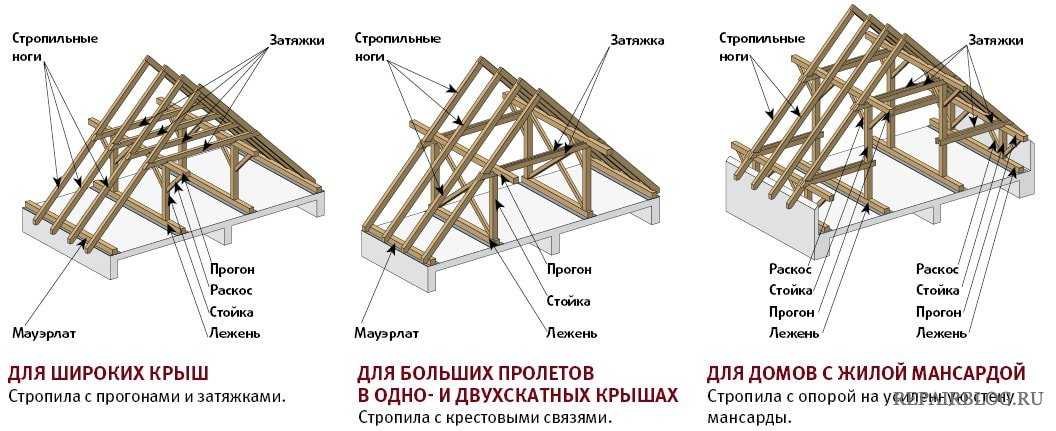

Выделяют два вида стропильной системы: висячая и наслонная. В первом случае стропильные ноги опираются на наружные стены здания, второй вид подразумевает установку дополнительных опор на внутренних несущих стенах, перегородках или колоннах.

Обрешетка крыши

Назначение обрешетки – основание для кровельного материала, которое не позволяет ему прогибаться и деформироваться. Для некоторых покрытий делают сплошную обрешетку, но в большинстве случаев между элементами оставляют определенное расстояние в зависимости от кровельного материала.

Изготовление обрешетки необходимо выполнять по следующим правилам:

• Все элементы должны быть надежно зафиксированы на стропильном каркасе.
• Соединение элементов над стропилинами располагают в шахматном порядке.
• Сплошное основание лучше всего применять под рулонные кровельные материалы или плоские асбестоцементные плитки.
• На разреженную обрешетку укладывают асбестоцементные листы, черепицу и тонколистовую сталь.
• Шаг между элементами обрешетки, независимо от материала, должен иметь одинаковое значение по всей крыше.

Назначение и необходимость элементов конструкции

Независимо от степени сложности крыши, каждый элемент предназначен для выполнения своей функции. Строение кровли, форма и конструкция крыши определяется на одном из этапов проектирования дома или при составлении плана ремонтных работ.

Надежность и долговечность крыши зависит от правильной установки всех составляющих, включая основные части, кровельный материал, места примыкания к дополнительным элементам крыши. Покрытие для кровли станет хорошей защитой стропильной системы и всего строения только при условии приобретения кровли и дополнительной фурнитуры от одного производителя. В этом случае монтажные работы будут выполнены без лишних сложностей.

Составлять проект любого строения, особенно жилых домов, должен грамотный специалист. Этим могут заниматься только частные архитекторы или проектировщики, имеющие специальное разрешение. В готовом проекте содержится план дома, крыши с указанием всех узлов и деталей конструкции. Непосредственно строительством также должны заниматься профессиональные мастера, так как они знают названия частей крыши, их назначение и правильное расположение, выполнят работу на высшем уровне и в короткие сроки, а также предоставят гарантию.

20 частей крыши | Терминология запчастей | Схема крыши | Диаграмма конструкции крыши

Крыша — Essent Часть здания ОБОСЛОВАНИЕ Это , охватывающая Верхняя часть или здание , а крыша поддерживается на стена дома .

Существуют различные Части Крыши, такие как Карниз , Прилавок, Курс , Eaves , Mlassing , Gable , Hip , Fascia , Weel , Boyist и т. Д.

Крыша . ветер , дождь , солнечный свет и крайние значения температуры .

Кроме того, крыша увеличивает стоимость здания до невообразимой уровень . Крыша гораздо больше, чем просто декоративный верхний слой дома.

внешний слой крыши варьируется в зависимости от несущей конструкции и наличия материалов.

Наконец, процесс строительства и обслуживание крыш называется Кровля .

Подробнее: Мансардная крыша | Дизайн мансардной крыши | Типы мансардных крыш | Как построить мансардную крышу

POST Содержание

Следующие несколько типов крыши составляют

• Плоская крыша
• . Крыша
• Skillion Roof
• Крыва Gable
• Крыша бедер
• Крыва солодной коробки
• СВЯТАЯ КРУПЛА 0004
• Arched Shaped Roof

Types of Roofing

The following different types of roofing based on the materials:

• Solar Tiles
• Asphalt Shingles
• Metal Roofing
• Сталь с каменным покрытием
• Шифер
• Резиновый шифер
• Глиняная и бетонная плитка
• Green Roofs
• Built up Roofing

---

Parts of Roof Or

Roof Terminolog y

The following major parts of roof are,

Roof Diagram

• Built up Roof
• CORNICE
• Страклом Мигает
• Курс
• EAVE0004
• Hip
• Fascia
• Felt
• Joist
• Rafter
• Ridge
• Rack
• Soffit
• Purlins
• Pitch
• Обшивка
• Черепица
• Фризовая доска

---

Сборная крыша

A Застроенный слой крыши состоит из слоев гравия асфальта горячей швабры и состоит из чередующихся слоев обоих.

---

Карниз

Самая верхняя часть крыши выступает из боковых стен дома .

Как правило, используются три типа карниза , а именно: коробчатый карниз , открытый карниз и Закрыть карниз .

---

Ответная планка

Эта планка встроена сверху в стену или другую вертикальную конструкцию и уложена внахлест вниз поверх черепицы 9004.

---

Ряды

Ряды означают горизонтальных ряда плитки или гонта . Это одна из важных частей крыши в доме.

---

Капельник

A Капельник представляет собой металлическую полосу, которая выходит за пределы стоек или карнизов для предотвращает попадание дождевой воды накатывая черепицу вокруг 900

---

Карниз Карниз, софит, фасция, водосточная труба

Карниз означает Нижний край Крыши и обычно выступающий за край дома 4

3

9. 004

Подробнее: Крыша с малым и крутым уклоном: какие существуют варианты?

---

Софит

Софит части крыши означает что-то закрепленное под крышей .

---

Лицевая панель

Обшивка за карнизом и желобом . Это одна из важных частей крыши.

---

Мигание

Как правило, это непроницаемая металлическая полоса , используемая для предотвращения проникновения воды в стык между покрытием крыши и другими частями крыши.

Накладки предусмотрены для предотвращения протечек из стены и крыши через стыки в карнизах , парапетной стене с.

---

Войлок

Обычно изготавливается из комбинация из асфальт и либо тряпки либо бумага . Толь использовал кровельщик .

---

Фронтон

Фронтон означает треугольную верхнюю часть стены, которая является замыкающим концом коньковой крыши .

---

Вальмовое

Вальмовое средство , поддерживающее стену, примыкающую к внешнему углу на стыке двух сторон крыши.

---

Балка Балка, стропила, прогоны, стеновая плита, обрешетка на крыше

Балка представляет собой горизонтальный элемент конструкции , к которому прибита обшивка .

---

Стропила

Стропила представляют собой наклонный элемент конструкции , к которому прибита обшивка .

---

Прогоны

Представляет собой горизонтальный элемент , который укладывается на основные стропила от стены до стены .

Основной целью является поддержка общего стропила крыши . Когда пролет большой

Прогоны состоят из стали , дерева и верхней поверхности прогона плоскости и однородной . Это нарисовано до того, как закрепит на их позиции .

---

Грабли

Рейк — это наклонная поверхность двускатной крыши, которая выступает за пределы стены конца здания .

---

Ridge Point

Две наклонные крыши сходятся на верхнем краю крыши и называются Ridge Point .

Подробнее: Руководство по конструкции и функциям зеленой крыши

---

Обшивка Части крыши

Обшивка состоит из частей крыши , которые имеют прочный слой из компонентов древесины досок , которые прикреплены к вашей балке крыши и ферме.

Кроме того, ваши кровельщиков прикрепите свои черепицы к этому квадрату дерева .

Кровля обшивка также известна как Кровельный настил .

Преимущество обшивки крыши,

• Обшивка крыши добавляет прочность вашей крыши .
• Дает поддержку Крыши.
• Он предотвращает пожар.

---

Фасадная доска

Это деревянная доска , прикрепленная к ножкам обычного стропила на карнизе. Концы нижнего – самого кровельного материала опираются на него.

---

Шаг

Шаг означает уклон крыши и определяется как отношение между подъемом и пролетом 90.004 крыши. Кроме того, он дает угол наклона .

---

Часто задаваемые вопросы:

Что такое

Различные типы крыш ?

Плоская крыша
Скатная крыша
Скатная крыша
Мансардная крыша
Skillion Roof
Крыша Gable
Крыша бедер
Крыша солодной коробки
Крыша в форме бабочки
Кровяная крыша

, что является типом

4444444.shiped Roof 9

, что является

444444444.

Следующие типы кровли в зависимости от материалов:
Солнечная черепица
Битумная черепица
Металлическая кровля
Сталь с каменным покрытием
Шифер
Резиновый шифер
Глиняная и бетонная черепица
Зеленые крыши
Сборная кровля

Что вы подразумеваете под крышей?

Крыша является основной частью здания оболочка это покрытие самая верхняя часть дома или здание и крыша опирается на стену

0 4

дом .

Какие разные части крыши?

Ниже приведены некоторые важные части крыши,
1. Сканальная крыша
2. Cornice
3. Унтерс.
7. Gable
8. HIP
9. ФАССИЯ
10. ЧЕЛОВЕК
11. БОЛЬЯ
12. РАФТЕ
13.
12. РАФТ
13.
0003 Конек
14. Стойка

Вам также может понравиться

• Мансардная крыша | Дизайн мансардной крыши | Типы мансардных крыш | Как построить мансардную крышу
• Что такое стекловата | Свойства стекловаты | Стекловата | Изоляция из стекловаты
• Крыша с малым и крутым уклоном: какие существуют варианты?
• Руководство по конструкции и функциям зеленой крыши
• Наклонная крыша | Наклонная крыша Деталь | Преимущества наклонной крыши
• 13 типов домов в Индии | Типы домов в Индии
• 10 самых популярных типов ограждений | Типы заборов | Различные стили ограждений
• Типы стен | Типы внутренних стен | Типы материалов для стен , вы собираетесь начать запутанный и дорогостоящий процесс. Поскольку вы собираетесь вложить свои с трудом заработанные деньги в замену, вам нужно узнать как можно больше.

  По правде говоря, попытка узнать все о крыше и ее замене может оказаться ошеломляющим опытом. Вот почему вы должны начать с основ, которые начинаются с понимания различных частей крыши.

  За более чем 30-летний опыт работы в кровельной отрасли компания Bill Ragan Roofing видела, как слишком много домовладельцев приступали к процессу замены кровли без каких-либо знаний. Это приводит к тому, что вас могут использовать в своих интересах или принимать неправильные решения о покупке из-за плохого совета.

  Мы хотим, чтобы этого не случилось с вами, поэтому давайте приступим к основам понимания кровли, изучив 9 основных частей крыши.

  1. Кровельный настил (обшивка крыши)

  Кровельный настил (также известный как обшивка крыши) — это деревянные доски (фанера или доски), из которых состоит каркас вашей крыши.

  Это основа всей вашей кровельной системы и то, на что укладываются ваши кровельные материалы. Если настил вашей крыши прогнил или не выдерживает установки материалов, его необходимо заменить при установке новой крыши.

  К сожалению, вы не узнаете, потребуется ли замена и в каком объеме, пока ваша старая крыша не будет сорвана.

  2. Капельница

  Капельница представляет собой металлическую планку, устанавливаемую по краям крыши (карнизы и скосы), чтобы вода не попадала на фасцию и не попадала под элементы кровли.

  Без водосливной кромки вода попадает за желоба и приводит к гниению как фасадной доски, так и настила крыши.

  Кроме того, в соответствии со строительными нормами и правилами на крыше должен быть установлен водослив, и он должен быть установлен правильно. Если на вашей крыше нет капельницы, будет намного сложнее пройти проверку дома, потому что ваша крыша не соответствует нормам.

  3. Защита от льда и воды

  Защита от воды и льда представляет собой водонепроницаемую мембрану, используемую для защиты крыши от повреждений льдом и водой.

  Его основная цель – защитить настил крыши в случае попадания воды под кровельный материал (битумную черепицу, металлическую кровлю и т. д.).

  Крайне важно установить защиту от льда и воды на определенных участках крыши или вокруг них, таких как ендовы, вокруг проходов и на крышах с уклоном 2/12, 3/12 или 4/12. Из-за его важности он должен быть на каждой крыше.

  4. Подкровельный слой

  Подкровельный слой представляет собой войлочный (15 фунтов, 30 фунтов или синтетический) кровельный материал, который укладывается между настилом крыши и черепицей.

  Подложка – это последняя линия защиты настила вашей крыши, если под кровельные материалы попадет вода.

  Он устанавливается непосредственно над настилом крыши и обеспечивает дополнительный уровень защиты от непогоды. Из-за его важности вам необходимо инвестировать в наилучшую подложку.

  5. Стартовая черепица

  Стартовая черепица представляет собой предварительно нарезанный ряд кровельного материала, который укладывается под первый ряд гонтов до их укладки.

  Обеспечивает наличие кровельного материала между стыками, где черепица стыкуется друг с другом по краям крыши.

  Стартовая черепица также имеет клей, обеспечивающий герметизацию первого ряда черепицы на карнизе и вдоль скосов. Это уплотнение помогает повысить устойчивость вашей крыши к сильному ветру.

  6. Тип кровельного материала, который вы выбираете

  Самая большая часть вашей крыши – это используемый кровельный материал. Это может быть битумная черепица, металлическая кровля, кедровая кровля, синтетическая кровля или любой другой тип кровельного материала.

  Выбранный вами кровельный материал оказывает огромное влияние на цену, срок службы вашей крыши и многое другое. Если вы не уверены, какой тип крыши соответствует вашим потребностям, пройдите этот тест по типу крыши, чтобы найти подходящий кровельный материал для вас.

  7. Кровельный отлив

  Кровельный отлив представляет собой тонкий металлический (алюминий, сталь или медь) материал, который отводит воду от определенных участков (стен, дымоходов, ендов) вашей крыши.

  Это важнейший кровельный компонент, который должен быть на каждой крыше и устанавливается одновременно с черепицей.

  Независимо от того, из какого металла он сделан, ваша кровельная обшивка должна пережить оригинальную крышу, на которой она была установлена. Тем не менее, крайне важно, чтобы оклад вашей крыши проверялся в рамках ежегодного технического обслуживания крыши, чтобы предотвратить или выявить потенциальные утечки.

  8. Коньковая накладка

  Коньковая накладка – это накладка, устанавливаемая в верхней части стыка двух скатов крыши.

  Устанавливается на коньке после укладки всех гонтов.

  Коньковая черепица толще, чем обычная черепица, и предварительно согнута, поэтому она может образовывать коньки на крыше. Некоторые кровельные подрядчики используют битумную черепицу с 3 выступами в качестве покрытия конька, чтобы сократить свои расходы на замену асфальтовой крыши.

  Это приведет к протечке крыши, потому что они не предназначены для такого использования. Крайне важно использовать аксессуар для покрытия конька производителя при получении размерной или роскошной асфальтовой крыши.

  9. Вентиляционные отверстия

  Вентиляционные отверстия позволяют вашему чердаку и дому дышать правильно.

  Без надлежащей системы вентиляции срок службы вашей крыши резко сократится из-за скопления горячего или холодного воздуха.

  Две вентиляционные системы (активная и пассивная) имеют разные вентиляционные отверстия на крыше на выбор. Если у вас есть активная система вентиляции, вы выберете турбинные вентиляционные отверстия, силовые вентиляционные отверстия, ребристые вентиляционные отверстия с перегородкой или вентиляционные отверстия на солнечной энергии.

  Для системы пассивной вентиляции вы можете выбрать статические вентиляционные отверстия (коробчатые вентиляционные отверстия), коньковые вентиляционные отверстия без перегородки или фронтонные вентиляционные отверстия. Я рекомендую активную систему вентиляции из соображений производительности.

  Дополнительная терминология по кровле, которую вам необходимо знать

  Теперь вы знаете 9 основных частей крыши. Тем не менее, есть еще некоторые термины, которые вам необходимо знать, чтобы понять кровельный жаргон, когда вы разговариваете с кровельным подрядчиком или проводите дополнительные исследования.

  Рейки и карнизы

  Грабли и карнизы относятся к краям вашей крыши. Грабли — это край крыши, идущей под уклоном.

  Карнизы — это край крыши, идущий горизонтально; думайте об этом как о линии желоба.

  Фаски крыши

  Фаски крыши относятся к различным секциям или сторонам крыши.

  (Многогранная крыша)

  Чем сложнее ваша крыша, тем больше граней она будет иметь.

  ендовы и вальмы

  Долины крыш — это когда две грани крыши встречаются на склоне, образуя внутренний угол. Долины позволяют воде правильно стекать по крыше.

  Вальм – это когда две грани крыши сходятся под наклоном, образуя внешний угол.

  Фронтон

  Фронтон представляет собой треугольную секцию внизу, где две грани крыши нависают над стеной.

  Это обычно используется для обозначения популярного места вентиляции, вентиляционного отверстия на фронтоне.

  Лицевая панель

  Лицевая панель расположена прямо под скатами и карнизами вашей крыши.

  Он служит в декоративных целях, но может также использоваться и в практических целях в качестве капельницы.

  Софит

  Софит устанавливается прямо под фасцией, где крыша нависает над стеной.

  Кровельщики обычно устанавливают воздухозаборник прямо на месте софита.

  Мансардное окно

  Слуховое окно — это часть крыши, которая выступает наружу и образует отдельную маленькую часть мини-крыши.

  Обычно на большинстве крыш мансардное окно используется как окно.

  Что нужно знать о замене крыши?

  Теперь вы знаете базовую терминологию кровли. Если вы хотите узнать еще больше терминов, которые помогут вам лучше понять своего подрядчика, ознакомьтесь с терминами и определениями кровли: терминология кровли, которую вам нужно знать.

  Прочитав эту статью, вы готовы перейти к следующему этапу своего исследования, узнать, что такое замена крыши. Вам нужно не только знать, что это такое, но вам нужно узнать некоторые важные вещи о нем.
