Дата публикации: 12.12.2021
Содержание:
- Требования к кровельной системе
- Нормативное регулирование
- Из чего состоит крыша дома
- Фронтоны
- Скаты
- Эркер
- Мауэрлат
- Лежень
- Балки перекрытия
- Карниз
- Опорная рама
- Стропилины
- Кобылки
- Короб для софитов
- Угловые стропилины
- Нарожники
- Стропилины эркера
- Нижний подкос
- Стойка
Верхний подкос- Затяжка
- Подвесы конькового прогона
- Ендовы
- Контробрешетка
- Обрешетка
- Ветровые доски
- Карнизные доски
- Кровельное покрытие
- Кровельный пирог
- Из чего состоит кровля:
- Водостоки
- Снегозащита
- Вентиляция
- Мансардные окна
- Планки
- Капельник
- Мансарда или чердак
Кровля является одним из основных элементов сооружения, к конструкции которого предъявляются высокие требования. От качества крыши будет зависеть надежность защиты сооружения от атмосферных осадков и теплопотерь. Вид кровли выбирается еще на этапе проектирования. При этом определяются ее габариты, рассчитываются материалы. Рассмотрим, из чего состоит крыша дома, какие требования к элементам предъявляются, и из каких материалов они производятся.
Требования к кровельной системе
Чтобы обеспечить надежную защиту от дождя, снега, сквозняков и холода, конструкция кровли должна полностью соответствовать требованиям надежности и безопасности. В первую очередь следует выбрать оптимальный тип кровельной системы, используемой в частном строительстве. Для загородных домов лучше всего использовать скатные крыши, которые имеют угол наклона больше 20°. Выбор оптимального значения зависит от особенностей конкретного сооружения и климатического региона.
Среди основных требований к системам кровли следует выделить:
- Надежная стропильная конструкция.
При ее производстве должны использоваться материалы высокого качества. При этом она должна четко соответствовать проектной документации. Стропильная система обычной двускатной крыши будет стоить намного дешевле, чем строительство многоскатных сложных конструкций. К тому же ее возведение займет меньше времени.
- Надежность и эффективное выполнение своих функций – защита дома от дождя, снега, ветра, холода и других погодных явлений. Чтобы обеспечить надежность кровли, при ее монтаже нужно обратить внимание на то, что должно быть минимум стыков.
- Простота обслуживания. При проектировании и монтаже кровельной системы следует продумать возможность ее обслуживания и ремонта.
Точное соблюдение требований к конструкции кровельной системы обеспечит ей длительный срок службы и отсутствие проблем в процессе эксплуатации.
Нормативное регулирование
При обустройстве кровельной системы требуется принимать во внимание следующие факторы:
- Между мембраной, которая защищает от ветра и влаги и укладывается на теплоизоляцию, и покрытием на утепленной крыше должен быть вентиляционный зазор.
Это касается кровли, которая выполнена как из штучных, так и из листовых материалов.
- Использование пароизоляционной мембраны с внутренней стороны мансарды. Материал применяется для защиты волокнистой теплоизоляции от образования на ней влаги, возникающей из-за перепадов температур. В противном случае слой теплоизоляции быстро потеряет свои свойства.
- Для изготовления несущих конструкций используются качественные и предварительно просушенные доски. Размер сечения зависит от типа используемой системы, общего веса кровли и расчетных нагрузок на нее.
- Дополнительно следует выбрать качественные декоративные элементы кровли. К ним относятся лестницы и снегозадержатели.
При реконструкции нужно уделить внимание проверке теплоизоляционных свойств. Если используемые материалы потеряли свою прочность, имеют высокий уровень влажности и плохо выполняют свою основную функцию, требуется их полная замена. Если они находятся в приемлемом состоянии, их необходимо только тщательно просушить.

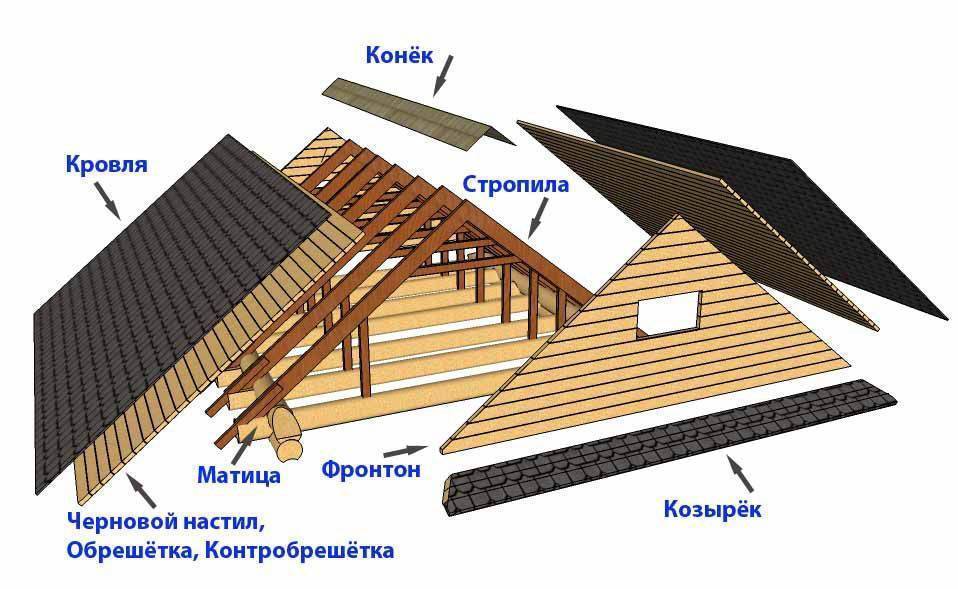

Из чего состоит крыша дома
Используемые составляющие кровли зависят от разновидности кровельной системы. Однако некоторые элементы являются обязательной частью любого типа крыши. Другие же используются при строительстве крыш сложной формы и типа.
Фронтоны
Завершающий элемент фасада. Чаще всего имеют треугольную форму. Для производства, как правило, используется материал для стеновой отделки. Однако фронтоны могут быть выполнены и на основе других вариантов: к примеру, обшивка OSB с дальнейшей декоративной отделкой.
Скаты
Скаты – это элементы крыши, которые находятся между ногами стропильной системы, расположенными по краям. В зависимости от типа кровли скаты могут быть разной формы. Однако чаще всего используются прямоугольные или треугольные варианты.
Эркер
Данный элемент выступает из плоскости фасада.
Мауэрлат
Элемент кровли и кровельной системы, который производится из бруса. Мауэрлат является крайней нижней опорой стропильной ноги. Данный элемент кровли монтируется по всему периметру постройки поверх наружной стены.
Мауэрлат применяется, чтобы нагрузка с точек опор распределялась по всей площади конструкции. Данные элементы крыши применяются для обеспечения прочного соединения со стенами.
Лежень
Является несущим элементом кровли и кровельной системы, который изготавливается из бруса и используется для повышения прочности конька и других опорных составляющих, из которых состоит кровля крыши.
Балки перекрытия
Могут быть элементом кровли или перекрытий. При строительстве крыши именно на балки перекрытий опирается стропильная система. Их применение особенно важно при строительстве крыши сложной конструкции и большого размера. Установка балок перекрытия осуществляется на несущие стены либо на лежни.
Карниз
Является элементом крыши, который отделяет вертикальную плоскость фасада от края. Карниз применяется, чтобы защитить стену от дождя, града и других атмосферных осадков.
Он может выступать и в качестве декоративного элемента кровли комбинированного или мягкого типа. В таком случае его устанавливают между этажами. Декоративный карниз представляет собой тонкую горизонтальную полосу в тон фасада здания или в контрастном оттенке.
Опорная рама
Относится к основным элементам несущей конструкции кровли. Рама включает в себя вертикальные опоры и горизонтальные прогоны. Опоры устанавливаются на лежни. Установка опорной рамы осуществляется под коньком и на других участках, где требуется дополнительное укрепление и поддержка стропильных ног.
Конек
Верхняя точка стропильной системы, в которой соединяются скаты. Также речь может идти и о доборном элементе, применяемом для надежной установки материала на линии стыка скатов. Является основной составляющей, из которых состоит кровля крыши металлического и другого типа.
Стропилины
Стропила – элементы кровли скатного и других типов. Они используются для распределения нагрузки. В верхней части стропила смыкаются друг с другом коньковым брусом, а также могут упираться в отдельную конструкцию. Для производства стропилин может использоваться брус разного сечения.
Кобылки
Они применяются для удлинения стропильных ног, чтобы образовался карнизный свес. Для производства кобылок применяются доски с меньшим сечением, чем для стропил. Это связано с тем, что нагрузка на кобылки меньше, чем на основные стропила.
Короб для софитов
Является каркасом, которым обшивается свес крыши. Использование данного элемента кровли и кровельной системы не только придает конструкции более аккуратный внешний вид, но и снижает вероятность подрыва кровельных материалов при чрезмерных ветровых нагрузках. Поэтому его применение обязательно в регионах, которые отличаются сильными ветрами. Для производства короба для софитов используются доски и пластиковые панели.
Угловые стропилины
Для сооружения многоскатных кровель следует обязательно использовать угловые стропилины. Это самые длинные элементы кровли, поэтому их монтажу следует уделять особое внимание.
Нарожники
Представляют собой конструкционную деталь, которая применяется, чтобы повысить жесткость при установке угловых стропил.
Стропилины эркера
Они упрощают монтаж кровельных материалов и обеспечивают высокие эксплуатационные характеристики кровли в целом.
Нижний подкос
Применяется для повышения жесткости и прочности стропильной системы. Установка его нижнего конца осуществляется в балку и вертикальную опору. При этом его верхняя часть может быть закреплена на ногу стропильной системы.
Стойка
Выполняет функцию подпорки для обеспечения прочности конструкции. Нижняя часть ставится на балку, что обеспечивает дополнительную устойчивость.
Верхний подкос
Аналогично с предыдущим элементом, он служит для придания стропильной системе повышенной прочности и надежности. Устанавливается в ее верхней части, упираясь верхом в стропилину, а низом – в горизонтальную затяжку.
Затяжка
Чтобы соединить две стропилины в одну прочную, жесткую и надежную конструкцию, используется специальная затяжка. Ее применение особенно важно, если будут использоваться тяжелые кровельные материалы.
Подвесы конькового прогона
Для усиления стропильной системы при монтаже крыши большого размера или сложной конструкции рекомендуется использовать дополнительные элементы, к которым относятся и подвесы конькового прогона. Они монтируются вертикально, закрепляясь своей нижней частью в горизонтальную затяжку, а верней – к стропилам.
Ендовы
Этот элемент представляет собой внутренний угол, который получается при соединении двух скатов кровли. К монтажу этого узла нужно был особенно внимательными, ведь на него оказывается значительная нагрузка.
Контробрешетка
Контробрешетка – обязательный элемент кровли. Он требуется для обустройства вентиляционного канала между слоем теплоизоляционного материала и основным покрытием. Для изготовления контробрешетки применяется брус, толщиной около 4–5 см. Его монтаж осуществляется вдоль стропильных ног.
Обрешетка
Является сплошным или решетчатым настилом, уложенным на стропила. Применяется в качестве основы, на которую будет выложен кровельный материал. Его применение позволяет повысить жесткость стропильной конструкции.
Ветровые доски
Установка ветровых досок требуется для повышения прочности и жесткости стропильной системы. Они относятся к обязательным элементам, используемым при строительстве крыши больших размеров или в регионах с сильными ветровыми нагрузками.
Карнизные доски
Они используются для облегчения процесса отделки карнизного свеса, а также придают кровле аккуратный и презентабельный внешний вид.
Кровельное покрытие
Покрытие защищает конструкцию от атмосферных осадков, обеспечивает герметичность и придает зданию привлекательный внешний вид.
Кровельный пирог
Все слои кровельных материалов, которые препятствуют проникновению влаги, потере тепла и защищают от постороннего шума, представляют собой кровельный пирог.
Из чего состоит кровля:
- Пароизоляция. Препятствует проникновению конденсата в теплоизоляционные материалы.
- Теплоизоляция. Применяется для снижения теплопотерь на чердаке или мансардном этаже.
В качестве теплоизоляции чаще всего используется минеральная вата.
- Ветро-гидроизоляция. Применяется для защиты теплоизоляционных материалов от выдувания сквозняком волокон.
- Контробрешетка. Используется для создания вентиляции подкровельного пространства, чтобы не скапливался конденсат.
Водостоки
Водостоки – обязательный элемент крыши, который требуется для отвода атмосферных осадков и талого снега с поверхности скатов. Использование водостоков позволяет предотвратить переувлажнение почвы в пределах цокольной части дома и фундамента.
К основным элементам водосточной системы относятся желоб, воронка, вертикальные отводы и держатели, которые применяются для фиксации всех составляющих.
Снегозащита
Чтобы избежать схождения снежного слоя с крыши в виде лавины, используются специальные задерживатели для снега. Крепление снегозащиты осуществляется к обрешетке стропильной системы.
Вентиляция
Выходы вентиляции требуются для обустройства узла прохода вентиляционных и других труб через теплоизоляцию, гидроизоляцию и кровельные материалы. Изготавливаются из разных материалов, поэтому легко подобрать вариант под дизайн кровли.
Мансардные окна
Отличаются усиленной конструкцией, поэтому способны выдержать серьезные нагрузки. Их отличают не только высокие эксплуатационные характеристики, но и особый способ открывания.
Планки
Отличаются размером и назначением. Карнизная планка фиксируется на обрешетке, а фронтальная – для защиты от продувания в области фронтона.
Капельник
Он применяется для правильного стекания воды с гидроизоляционного слоя в водосточную систему.
Софиты
Применяются для подшивки свеса карниза. Особенностью является наличие перфорации. Могут изготавливаться из материалов разного типа.
Мансарда или чердак
В зависимости от проекта дома под кровлей может находиться либо чердак для хранения вещей, либо полноценный жилой этаж. Чердак чаще всего имеет потолки небольшой высоты. Мансарда отличается высокими потолками и полноценной теплоизоляцией и не является основной составляющей, из которых состоит кровля.
Популярные темы статей:
От чего будет зависеть стоимость сайдинга?
Как выполнять монтаж сайдинга корабельный брус?
Алюмоцинк, область его применения
Фасадные панели «Альта-профиль» (купить и сравнить цены)
Фасадные панели Nordside: из дачи в крепость всего за несколько дней
Сайдинговые панели для фасада «Доломит»
Фасадные полимерные панели
Фасадные ПВХ панели
Элементы мягкой кровли и ее монтаж
Есть вопросы?
Имя
Телефон
Защита от автоматического заполнения
Введите символы с картинки*
XЗаказать обратный звонок
Ваше имя*
Номер телефона*
Удобное время
* — Поля помеченные звёздочкой обязательны для заполнения.
Мы не используем полученные данные для рассылки веб-спама. Подробнее в Политике конфиденциальности
Принимаю условия
Доборные элементы крыши – названия, назначение
Крыша дома состоит из несущего каркаса, задающего форму и закрытого сверху и боков кровлей. Элементами крыши является стропильная система и кровля. Они держат нагрузку от ветра и снега. Каркас из дерева или металла, кровельное покрытие – из разных кровельных материалов – керамики, металла, пластика, рулонных материалов и мн. др. Ее собирают из единообразных стандартных элементов, но всё не предусмотреть.
Дополняют элементы безопасности кровли такие части крыши как парапет, он же ограждение, и передвижная лестница.
Доборные элементы (ДЭ) делят на кровельные и фасадные. Кровельные дополняют стандартные и помогают выполнять комплекс защитных функций крыши.
Словарь терминов
Аэратор кровельный, дефлектор, флюгарка. Эти элементы вентиляции кровли защищают и пространство чердака, сушат теплоизоляцию и не допускают конденсации паров воды зимой. Монтируют их в конструкции конька крыши. Изготавливают из стали, стойкой к дымовым газам или УФ-стойкого полипропилена.
Ветровая планка. Элемент безопасности защиты от ветра, листьев, пыли и пр.
Внутренний и внешний углы доборных элементов. Доборы, состоящие из 2-х плоских частей, при работе выглядят выпуклыми, накрывая стык сверху или вогнутыми, под стыком. По элементу с внутренним углом вода течет как по желобу. По добору с внешним углом – на противоположные стороны.
Водосток, водоотлив, водослив, водосточный желоб, карнизная планка. Доборный элемент для отвода воды от стены в виде желоба полукруглого или прямоугольного сечения, принимает воду и направляет ее в водосточную трубу.
Доборный элемент (ДЭ) или дополнительный, дополняющий, иногда фасонный. Иногда их называют фасонными элементами кровли.
Кровельное покрытие собирают из единичных и одинаковых элементов-модулей. Доборные элементы дополняют стандартные элементы конструкции. Они меньше кровельного модуля.
Дымники, дымовые дефлекторы. Оснастка дымовых труб, защищает от дождя, мусора, птиц, увеличивая тягу дымохода.
Ендова, желоб, разжелобок. Доборный элемент на стыке плоскостей.
Нижние или донные планки ендовы. Элементы между кровельным материалом и обрешеткой. Например, лист шифера кладут на ендову и закрепят на обрешетке.
Верхние планки ендовы прикрывают стык двух плоскостей кровли от задувания ветром осадков и пыли.
Капельник. Планка-уголок для стока воды с кровли в водосток. Монтируют на карнизе для передачи воды и приемную воронку водостока.
Карниз или свес крыши. Часть, нависающая над плоскостью наружной стены.
Карнизная планка, торцевая планка. Монтируют под карнизом поверх гидроизоляции кровли, защищает ее торец и карнизную доску от воды.
Конек – верхнее горизонтальное или наклонное ребро крыши. Получено схождением скатов. Образует наружный угол более 180 град.
Кровельный материал – это:
- черепица – керамическая, битумная, цементно-песчаная;
- листы 7- или 8-волнового шифера из асбестоцемента или пластика – прозрачного или из пластиковых отходов, или менее опасного хризотилового;
- натуральный плоский шифер из сланца;
- пластины профнастила или металлочерепицы;
- полотнища рубероида или пластика;
- металлические листы из меди, бронзы, алюминия, стали – кровельной, ламинированной, оцинкованной, покрытой алюминием или пластиком.
Кровля. Протяженная плоская конструкция или ее часть в виде одной или нескольких плоскостей, составленных из стандартных единичных элементов-модулей кровельного материала, надежно закрепленных на обрешетке крыши.
Крыша. Силовой каркас, накрытый кровельным покрытием. Комплекс элементов системы защиты здания от внешних климатических факторов – дождя и снега, а также от пыли и мелкого мусора. Имеет несущую стропильную систему с обрешеткой для укладки и монтажа кровельного материала.
Примыкания, уплотнения, нащельники, пристенники, обводы, уголки. Закрывают зазоры, переходы и проходы через кровлю, например, возле дымовой трубы, кровли и брандмауэра, выходы труб инженерных коммуникаций и пр. Имеют внешний или внутренний углы.
Софиты. Элементы для вентиляции чердака и подшивки карнизов, фронтонных свесов и козырьков. Сплошные и перфорированные.
Торцевая, фронтонная, ветровая планка. Деталь, защищающая торец кровли от ветра.
Предназначение и виды
Наибольшую сложность при строительстве вызывают крыши с нестандартной, сложной конфигурацией. Они имеют много разных плоских или криволинейных участков. Особые проблемы вызывают их стыки между собой и с частями дома. Предназначение доборных элементов (ДЭ) как элементов крыши – обеспечить ее не протекаемость и не продуваемость.
youtube.com/embed/B04Rf3pEEqY» frameborder=»0″ allowfullscreen=»allowfullscreen»>По видам ДЭ можно поделить так:
- коньки и их заглушки;
- аэраторы и элементы вентиляции кровли, например, перфорированные карнизные планки;
- ендовые, верхние и нижние;
- ДЭ сбора и транспортирования воды – капельники, водостоки, сточные трубы и др.;
- планки – торцевые, коньковые, фронтонные, примыкания и пр.;
- дымники, флюгеры, дефлекторы;
- ДЭ обустройства кровли – снегозадержатели, проходные элементы, ограждения, крышные лестницы и другие элементы безопасности кровли.
В строительстве производством доборных элементов кровли занимаются как начинающие предприниматели, так и профессиональные производители.
Подбирая ДЭ следует учитывать, что размеры доборных элементов кровли у них могут быть разные. Поэтому лучше их приобретать у крупных изготовителей. Расчет элементов кровли в т. ч. и их размеров, производят при проектировании крыши дома. При монтаже самыми необходимыми элементами крепления кровли являются шурупы, анкеры, шпильки и обычные гвозди.
Доборы металлических крыш
Кровлю металлических крыш делают из листов кровельного железа, стали – оцинкованной, нержавеющей. Делают плакированной алюминием или ламинируют пластиком. Также в ход идут медь, алюминий и пр.
Доборные элементы для кровли из профнастила чаще всего традиционные – планки примыкания, капельники, карнизные, фронтальные, торцовые и коньковые планки, ендовы, парапеты, снегозадержатели и пр. Для крыши с таким покрытием доборные элементы кровли изготавливаются из такого же профлиста. ДЭ металлических крыш имеют ту же окраску, что и основное покрытие.
Доборы черепичных крыш
Для таких крыш изготавливают керамические доборы из обожженной глины. Коньки украшают лилиями, крестами, конскими и орлиными головами. Керамическими изготавливают и другие отделочные элементы кровли.
Делают вентиляционные узлы и для нестандартных участков – Т-, X- и Y-образные обшивки.
Другие доборные элементы – желобки ребристые, противоосадочные зонты, насадки, заглушки и пр. могут быть из ПВХ, меди, алюминия, свинца.
Доборы для фальцевых крыш
Главный дополнительный элемент кровли на фальцевой крыше – молниеотвод, т. к. она имеет свойство накапливать электростатику.
Остальные доборные детали те, же, что и у крыш из металла и металлочерепицы.
Доборы для вальмовых и полувальмовых крыш
Эти крыши иногда называют датскими. Их конструкция сложная, со множеством стыков и изломов кровли.
Поэтому для таких крыш следует особое внимание обратить на обеспечение элементами стока и отвода воды, а также на ограждения – парапеты и снегозадержатели.
Перечень доборных элементов для кровли
Вот некоторые доборные элементы кровли на фото:
Карниз
Карниз или свес крыши. Часть кровли, выступающая за плоскость наружной стены и нависающая над ней. Защищает стену от дождя и от нагрева солнцем и обеспечивает вентиляцию пространства под кровлей. Является завершающей или венчающей снизу частью конструкции крыши. Предназначен для отвода от стены здания потоков воды, текущей с крыши, не оборудованной водостоками.
Конек
Конек. Один из фасонных элементов кровли. Верхнее, обычно горизонтальное или наклонное ребро крыши, полученное схождением скатов. Образует наружный (выпуклый) угол, величиной более 180 град.
Коньковых элементов кровли в крыше два.
Первый – «крышка» зазора плоскостей ската кровли.
Второй – часть системы стропил каркаса крыши. Толстая доска или брус, в них упирают верхнюю часть «ноги»-стропила.
Ендовы
Ендовы. Это важнейшие конструктивные элементы крыши для ее обустройства в месте стыка двух плоскостей. Образует внутренний угол менее 180 град. Ендова является альтернативой коньку. Из доборных элементов имеют нижнюю планку ендовы и верхнюю планку ендовы.
Водостоки
Водостоки. Элементы, принимающие воду с кровли и направляющие ее в воронку водосточной трубы. Устанавливают под карнизом по периметру здания. Их относят к отделочным элементам кровли. Даже если вы не решились устанавливать водосточные желоба, то всё равно прикрепите крюки, т.к. если вы в будущем передумаете, их придётся ставить ниже и дождевая вода будет проливаться мимо.
Капельник
Капельник, водослив или карнизная планка. Элементы для отвода воды от стены в виде желоба полукруглого или прямоугольного сечения. Его закрепляют под свесом крыши. Отливы предназначены для сбора воды, стекающей с кровли и транспортирования ее в водосточные трубы и в ливневую канализацию.
Планки
Коньковая планка защищает конек от климатических факторов.
Торцевая планка, фронтонная планка, ветровая планка – детали, защищающие торцы кровли от задувания ветра, а также элементы обрешетки от попадания мусора, дождя и снега под кровлю и на торцы обрешетки.
Карнизная планка служит для защиты кровли от дождя, снега и задувания ветра.
Установка карнизной планки
Снегозадержатели
Снег, скопившийся на крыше здания, может:
- своей массой проломить крышу и чердачное перекрытие;
- соскользнуть по кровельному материалу и упасть на прохожих, на припаркованные автомобили или на тротуар и нанести ущерб;
- в оттепель образовывать сосульки, падение которых гораздо опасней сугроба, свалившегося сверху.
Поэтому снег желательно удержать на кровле, а при его таянии – направить воду в систему стока и вывести в ливнеприемники.
Существуют разные названия элементов кровли, связанные со снегозадержанием – снегоблокировщики, снегобарьеры, снегоблокирующие ограждения, снегорезы и т. д.
Их функция – полностью задержать снег, не дав ему свалиться вниз, а позволить растаять и стечь по водостокам на отмостку здания или в канализацию.
Если снега очень много, то снегорезами разделить его массу на безопасные части, которые упадут, не нанеся серьезного вреда.
Снегобарьеры бывают:
- Решетчатые – имеют вид вертикальной решетки из металлических арматурных прутьев или пластика. Крепится решетка к кронштейнам. Высота барьера от 50 – 70 до 200 – 250 мм. Иногда решетка изготавливается из листа просечного металла.
- Трубчатые – для «прутьев» решетки используют металлические трубы. Это при той же прочности конструкции снижает ее массу.
- Трубчато-решетчатые – комбинированная конструкция, в которой дырчатая решетка приваривается к металлическим трубам.
- Пластинчатые или листовые уголковые изготавливают из гибкого листового металла в форме буквы Л. Ножки буквы – это полочки, которые используются для крепления.
Высота «буквы» от 40 до 60 – 80 мм.
Элементы снегозадержания устанавливаются на самом краю кровельного покрытия вдоль карниза ската. Крепятся они к кровельному покрытию или через него к обрешетке или стропилам.
Коррозионная защита снегозадержателей обеспечивается окрашиванием стойкими красками, использованием оцинкованного металла или защищенного слоем пластика, стойкого к солнечному ультрафиолету и морозу.
Уголковый снегозадержатель (слева)
Уголковые снегозадержатели иногда ставят в шахматном порядке.
Проходные элементы
Назначение проходных элементов для кровли – пропустить трубы, в т. ч. и дымовые, через кровлю, выполненную из разных материалов – черепицы, металла, пластика, асбестоцементного или пластикового шифера, рулонных материалов и других видов.
Проходные элементы для кровли изготавливают из металла, пластика, резины, эластомера EPDM, керамики и пр.
Подводим итоги
Крыша и ее надежная кровля не только защитят здание, чердак и подкровельное пространство от осадков – снега и дождя, пыли, листьев, насекомых и птиц, конденсата и пр. Изготовление доборных элементов кровли и фасада и их правильный монтаж – это важный аспект для надежной эксплуатации построенного здания. Уникальная крыша может стать «визитной карточкой» вашего дома, придать ему креативность.
12 основных частей крыши (схема)
Ваша кровельная система состоит из множества различных (и жизненно важных) компонентов, которые обеспечивают надежную защиту вашего дома. И одна из самых больших ошибок, которую может совершить подрядчик, — это не рассматривать крышу как единую систему. Вы не можете просто положить новую черепицу и закончить. Существует по крайней мере дюжина различных частей крыши, в том числе:
- Карниз
- Софит
- Лицевая панель
- Оклад
- Конек
- Капельница
- Долина
- Водосточные желоба
- Кровельный настил
- Вентиляционные отверстия
- Сапоги для труб
- Плоскость крыши
И, конечно, черепица и кровельные материалы. Все эти компоненты необходимы для того, чтобы черепица вашей крыши работала наилучшим образом и обеспечивала оптимальную эффективность вашего дома. Сегодня мы рассмотрим основы, чтобы вы могли узнать, из каких частей состоит ваша крыша, и почему каждая из них так важна для функциональности вашей крыши.
12 самых распространенных частей кровельной системы и их назначение
Когда дело доходит до частей крыши, бывает сложно удержать все ровно. Вот краткий обзор каждого компонента и того, что они делают для вашего дома:
1) Капельница
Капельница является жизненно важным компонентом для защиты вашей крыши от протечек. Это металлическая полоса, которая устанавливается по краю вашей крыши, как правило, на концах фронтона и скатах. Капельница защищает настил крыши и облицовку от повреждения водой, отводя дождевую воду и талый снег от этих областей. В то время как некоторые кровельщики могут утверждать, что водосточные кромки устарели, если присутствуют желоба, это все еще очень функциональная часть крыши, которая только усиливает защиту.
2) Карнизы
Карнизы — это части вашей крыши, которые выходят за пределы наружных стен вашего дома. Свес крыши защищает сайдинг и окна вашего дома от дождя и снега. У вашей крыши есть два края, которые жизненно важны для поддержания гидроизоляции — горизонтальный карниз и скат, представляющий собой наклонный край.
3) Облицовка
Облицовка — это горизонтальные доски, которые вы видите на концах линии крыши. Облицовка — это то, к чему крепятся желоба, и они играют важную роль в защите вашего дома от повреждения водой. Они также могут добавить привлекательности вашему дому, подчеркнув цвета отделки, сайдинга или крыши.
4) Обшивка
Обшивка – это кровельный материал, который устанавливается в ендовах и вокруг любых выступов на крыше, таких как световые люки, дымоходы, вентиляционные отверстия и в любом месте, например, где крыша соприкасается со стеной или слуховым окном. Цель промывки — отвести воду от этих уязвимых мест, чтобы предотвратить протечки.
- Обшивка часто изготавливается из металла, ее легко установить и отремонтировать, но она также может быть использована в первую очередь.
- Крыша без гидроизоляции почти сразу же покажет признаки протечки и может быстро повредить кровельные материалы и интерьер вашего дома, поскольку вода просачивается в эти уязвимые щели.
- К распространенным типам окладов относятся оклады световых люков, оклады дымоходов, оклады труб и ендовы.
5) Водосточные желоба
Все знают, что такое желоб, но знаете ли вы, насколько он важен для вашей кровельной системы? Желоба полезны по многим причинам:
- Они отводят воду от вашего дома для защиты фундамента
- Они обеспечивают надлежащий сток воды, снега и льда
- возможный рост плесени.
6) Сапоги для сантехники
Сантехнические вентиляционные отверстия — это форма вентиляции для вашей крыши, которая предотвращает скопление ядовитых паров внутри вашего дома. Сантехнические сапоги — это, по сути, гидроизоляция, которая проходит через сантехнические отверстия на крыше в целях гидроизоляции. Вентиляционные отверстия, которые выходят из вашей кухни и ванных комнат через вашу крышу, закрыты этими ботинками.
7) Конек
Конек — это горизонтальная линия на пике вашей крыши. На остроконечной крыше это будут треугольные точки, которые вы видите с обеих сторон. Гребень важен по нескольким причинам:
- Это самая высокая точка вашей крыши, поэтому любая вода или снег будут естественным образом стекать отсюда
- Это место, где встречаются две плоскости вашей крыши, поэтому требуется дополнительная поддержка
- Это помогает с вентиляцией тип вентиляции, устанавливаемой на коньке вашей крыши.
Они позволяют горячему воздуху выходить из вашего дома, что помогает регулировать температуру и предотвращает накопление влаги, которое может привести к росту плесени.
8) Настил крыши
Настил крыши, или обшивка, представляет собой гидроизоляционный барьер, который устанавливается под вашей черепицей. Без него ваша крыша быстро подверглась бы воздействию воды из-за просачивания дождя и снега. Настил крыши обычно изготавливается из фанеры или ОСП (ориентированно-стружечная плита) и крепится к фермам крыши гвоздями или шурупами.
9) Плоскость крыши
Плоскость крыши — это просто поверхность вашей крыши. Это то, что вы видите, когда смотрите на свою крышу с земли. Именно здесь вы можете заметить признаки повреждения, провисания или других проблем с кровлей. И термин плоскость крыши может оказаться очень полезным при попытке обсудить какие-либо проблемы с вашим кровельным подрядчиком.
10) Софит
Софит — это нижняя сторона карниза вашей крыши.
Вы можете не задумываться об этом, но софит играет важную роль в защите вашего дома:
- Обеспечение хорошей вентиляции и циркуляции воздуха на чердаке
- Защита от грызунов и вредителей
- Защита от повреждения водой
- Регулирование температуры и предотвращение скопления влаги на чердаке.
11) Впадины
Впадина кровли образуется там, где две плоскости кровли встречаются, образуя V-образную форму. Они часто являются одним из первых мест, где появляются признаки утечек и повреждений водой, поскольку они направляют воду вниз к вашим желобам. Поэтому важно убедиться, что они правильно установлены и находятся в хорошем состоянии.
12) Вентиляционные отверстия
Вентиляционные отверстия устанавливаются на вашей крыше для вентиляции. Они позволяют горячему воздуху выходить из вашего дома, что помогает регулировать температуру и предотвращает накопление влаги, которое может привести к росту плесени. Существует множество различных типов вентиляционных отверстий, но некоторые из наиболее распространенных:
- Коньковые вентиляционные отверстия
- Фронтонные вентиляционные отверстия
- Потолочные вентиляционные отверстия
- Трубные вентиляционные отверстия
Вы можете не задумываться о частях своей крыши , но каждый один играет важную роль в защите вашего дома.
Поэтому, если у вас когда-нибудь возникнут какие-либо вопросы или опасения, обязательно проконсультируйтесь с профессиональным подрядчиком по кровельным работам.
Работайте с подрядчиком, который рассматривает каждую часть вашей крыши
В Clean Cut Roofing наши услуги включают кровельные работы, водосточные желоба и индивидуальные конструкции. Поэтому мы всегда работаем с учетом всего вашего дома, включая все части вашей крыши и многое другое. Наша команда стремится обеспечить, чтобы вся ваша крыша работала как бесшовная система, защищая ваш дом от любых утечек воды или повреждений. Чтобы узнать больше, запланируйте БЕСПЛАТНУЮ оценку с нами сегодня.
Поделиться этой публикацией
24 Названия частей крыши, их функции и подробная схема, которые вы должны знать
Из всех составных элементов дома части крыши являются одними из самых сложных. Без хорошей структуры эти компоненты, безусловно, не могут обеспечить наилучший комфорт и защиту для всех находящихся внутри.
Вот почему в крыше ровно двадцать четыре компонента. Каждый элемент, безусловно, имеет различную форму и функцию.
Он начинается с конструктивных элементов, слоев, внешних частей и заканчивается другими дополнительными элементами, такими как дымоход и световой люк.
Кроме того, не только строители должны разбираться в этих частях и элементах крыши. Домовладелец также должен знать некоторую терминологию конструкции крыши.
Кроме того, это поможет выявить проблемы при повреждении одной из них. В результате вам будет проще сделать ремонт самостоятельно, не нанимая профессионалов.
Таким образом, в этой статье вы найдете названия этих двадцати четырех частей крыши дома, а также их форму, функции и схему, чтобы вам было легче найти их точное местоположение.
Действительно, разные типы крыш будут иметь разное расположение конструкций. Но не волнуйтесь, потому что большинство из них имеют схожие компоненты и функции.
Ниже приведен глоссарий запасных частей крыши, которым обычно владеют.
Меточная диаграмма деталей крыши для легкости обнаружения точного местоположения компонентов
На основе диаграммы выше, вы можете видеть, что крыша имеет сложную анатомию, которая включает в себя:
1. Обороты в качестве перекрестных деталей крыши
Ригельные балки представляют собой элементы крыши, которые обычно устанавливаются горизонтально для соединения двух сторон стропил.
Элементы ригелей представляют собой части кровельного каркаса, пересекающие коньковую доску. Как правило, хомуты, прикрепленные к нижней части стропил, заменяют стяжной балкой, чтобы предотвратить расхождение этих двух элементов.
2. Стропила для несущих элементов над кровельной системой
Стропила представляют собой части стропильной фермы, установленные по диагонали, которые сходятся в вершине рамы и также имеют треугольную форму.
Эти элементы служат в качестве опорных компонентов для системы настила, а также удерживают нагрузки над ним.
3. Облицовка, система блокировки от влаги
Облицовка – это часть крыши, которая обычно изготавливается из дерева. Однако в настоящее время его часто изготавливают из винила или алюминия, который служит защитным покрытием на конце стропил.
Фасция — одна из нескольких частей крыши, которую можно увидеть снаружи дома. Этот компонент в основном служит для блокировки входа воды в ваш дом, чтобы помещение и кровельная система были свободны от влаги.
Кроме того, эта секция может быть эстетической частью дома, поскольку она обеспечивает ровный вид со всех сторон крыши.
4. Смотровые площадки в качестве дополнительных опорных частей крыши
Смотровые площадки или смотровые площадки представляют собой части крыши, состоящие из горизонтальных деревянных соединений, которые, кажется, выходят за пределы стен вашего дома.
Как правило, эти компоненты используются для поддержки системы обшивки, а также для удержания поверх них других кровельных материалов.
5. Разнесенные обрешетки — элементы крыши напоминают лестницу
Другими важными частями крыши являются дистанционные обшивки. Это система установки плоских деревянных панелей, расположенных последовательно, образуя лестничный узор.
Кроме того, эта часть фермы монтируется над смотровой площадкой и обычно называется пропущенным настилом.
Кроме того, здесь будет прибит массивный настил. Если эту секцию установить не прочно и регулярно, то ваша кровельная система быстро рухнет.
6. Грабли для покрытия верхней кромки
Рейки – это части крыши, которые имеют наклонные края, прикрепленные к концам фронтона. Этот компонент, безусловно, образует покрытие для верхнего края вашего дома, именно на стене, которая переходит в крышу.
Эта конструкция полезна для защиты нижней части от потока дождевой воды.
7. Коньковая доска как критическая точка в кровельной системе
Коньковая доска является основой для всех секций фермы.
Это горизонтальная основная опора, которая обычно изготавливается из дерева или металла. В этом компоненте два конца стропил встречаются друг с другом.
Без этой коньковой доски все части крыши не образуют прочного каркаса для защиты вашего дома.
8. Сплошной настил в качестве первого слоя над каркасом крыши
Сплошной настил — это первый процесс покрытия каркасной системы с использованием прочных материалов, таких как фанера, полистирол, бетон или металл.
В этом компоненте все остальные части крыши будут уложены и прибиты гвоздями в надлежащем порядке, чтобы обеспечить стабильный и привлекательный внешний вид.
9. Войлочная подложка, наслоение для двойной защиты
Подложка представляет собой слой, который крепится прямо поверх бетонного настила. Как правило, используемый материал представляет собой войлок, водонепроницаемую бумагу, которая обеспечивает двойную защиту частей крыши под ним.
Установка войлочной подложки впоследствии спасет ваш дом от поломки гонта.
10. Долины, канал мусора
Долина — это одна из частей крыши дома, представляющая собой канал, напоминающий V-образную форму, уходящий внутрь вашего дома.
Обычно изготавливается из металла. Это также место, где собираются опавшие листья или другой мусор из-за пределов вашего дома. Если вы не будете регулярно чистить эту часть крыши, это приведет к некоторым проблемам.
11. Подложка Valley, водонепроницаемая пленка над V-образным каналом
Подложка Valley — это следующий слой материала для покрытия поверхности канала мусора от протечек.
Покрытие долины водонепроницаемой бумагой поможет защитить ее от повреждений из-за смены сезона или других внешних причин.
12. Оклад Valley, водонепроницаемый слой из уплотнителя
Уже в который раз люди используют процесс наслоения для защиты частей крыши от различных факторов, которые могут повредить, а также снизить надежность существующей кровельной системы.
Защитный элемент на этот раз поставляется с гидроизоляцией, которая представляет собой листовой слой из металла, обычно алюминия, для покрытия любых пересечений или зазоров в каркасе крыши.
Как правило, этот компонент блокирует попадание и поглощение воды в вашем здании, а также ее попадание в водосточную часть.
13. Черепица, крайние части крыши, защищающие ваш дом от непогоды и солнечного света
Когда вы спрашиваете: «Как называется верхняя часть крыши?» тогда ответ — опоясывающий лишай.
Черепица представляет собой покрытие наружных частей крыши, которое обычно имеет плоскую форму и изготавливается из различных твердых материалов, таких как пластик, дерево, плитняк, металл, шифер и асфальт.
Помимо использования в качестве защитного слоя от погодных изменений и солнечного света, черепица также может быть эстетической частью законченного вида кровельной системы вашего дома.
14. Обшивка вентиляционной трубы, водопроводная система, торчащая на крыше
Обшивка вентиляционной трубы — это длинная труба на внешней кровельной системе.
Этот компонент полезен для предотвращения попадания воды в здание, снижения температуры, а также для регулирования циркуляции воздуха, чтобы в вашем доме не было влаги.
15. Световой люк как улавливатель солнечных лучей в вашем доме
Одна из многих частей крыши, которую вы можете легко найти благодаря ее уникальному расположению, — это световой люк. Некоторые также называют эту секцию слуховым окном.
Световой люк — это часть крыши в виде окна, которое выходит на вашу крышу, покрытую черепицей.
Этот элемент играет роль в захвате и направлении солнечного света в течение дня, чтобы он попадал на чердак и обеспечивал достаточную вентиляцию.
В дополнение к вышеперечисленным функциям световой люк также полезен для придания кровельной системе вашего дома привлекательного внешнего вида.
16. Дымоход, внешний компонент, выступающий вертикально на крыше
Дымоход — еще один вертикальный элемент крыши, который так же легко найти, как световой люк. Функция этого компонента состоит в том, чтобы помочь отвести дым и газ, выходящие из вашего дома, наружу.
Кроме того, существует множество стилей дымоходов для домов: квадратные, круглые и даже комбинированные.
17. Обшивка дымохода, водонепроницаемое уплотнение для предотвращения проникновения влаги в дом
Обшивка дымохода представляет собой водонепроницаемое уплотнение, которое обычно устанавливается вокруг нижней части этого компонента.
Кроме того, его можно найти на стыке между крышей и дымоходом, препятствуя попаданию влаги в дом.
В этом разделе также следует обратить внимание на возникновение проблемы, будь то сохранение старой или необходимость обновления для обслуживания кровли.
18. Водосточный желоб, длинная труба, крепящаяся к крыше для предотвращения просачивания воды на стену
Водосточный желоб — еще одна важная точка секции крыши. Потому что это канал из длинной трубы, проходящей вдоль линии крыши.
Кроме того, водосточный желоб помогает потоку воды попасть в водосточную трубу, не просачиваясь на стены вашего дома.
Хорошо функционирующий желоб защитит ваш дом от просачивания воды. Однако, если вы обнаружите, что часть вашей стены все еще мокрая, попробуйте проверить этот раздел.
Также немедленно подумайте о ремонте или замене на новый, если это необходимо. Очень важно избегать проблем, которые вызывают долговременное повреждение водой.
19. Нижний патрубок, вертикальная труба под желобом
Посмотрите на схему частей крыши в начале этой статьи. Тогда вы обнаружите, что водосточная труба представляет собой элемент длинной узкой трубы, непосредственно соединенной с водосточным желобом.
Эта труба устанавливается вниз к земле, чтобы эффективно и безопасно отводить поток воды из водосточного желоба, не разбрызгивая его повсюду.
20. Брызговик, горизонтальная труба под сливным патрубком
Что касается трубопроводов, брызговик представляет собой нижнюю часть водосточного патрубка, которая начинается с изогнутого участка, за которым следует горизонтальная труба-продолжение, отходящая от водосточного желоба. дом.
Этот блок водосточной трубы позволяет сливать воду из водосточной трубы, чтобы вода не скапливалась по всему дому.
Он направлен на предотвращение просачивания воды в нижние стены дома.
Некоторые условия могут вызвать блокировку, например, скопление листьев на наматывающей стороне. Вот почему вы должны регулярно чистить эту трубу, особенно в дождливые дни.
21. Фронтон, треугольная стена под стропилами
Фронтоны — это части крыши, представляющие собой оставшиеся стены треугольной формы, которые обычно соединяются непосредственно с краями кровельной системы вашего дома, например, под стропилами.
22. Вальма, внешняя долина Версия
В отличие от впадин, выступающих внутрь, вальмы представляют собой части крыши, где две стороны крыш встречаются друг с другом, образуя восходящий внешний угол. Не во всех домах есть эта часть. Лишь немногие приняли такую модель.
23. Плоскость крыши, самая заметная среди других частей крыши
Плоскость крыши – это плоская часть, именно поверхность крыши, которая хорошо видна снаружи. Деталь имеет четыре ребра, соединенные с другим в косом стиле, соединенные коньковой доской посередине.
24. Софит, нижние части крыши
Многие задаются вопросом: «Какой частью крыши является софит?» Ответ заключается в том, что это компонент крыши, видимый, если вы стоите на земле, где он находится, в отличие от других частей крыши, которые вы можете быстро увидеть.
Проще говоря, софит — это конструкция крыши, которая находится между карнизами крыши и является местом, где фасция и желоб прикрепляются к стене. Не все кровельные системы имеют софиты. Лишь немногие с выступами имеют его.
Заключительные мысли
После разбора частей крыши, образующих систему покрытия вашего дома, начиная от конструктивных элементов, секций слоев и заканчивая внешними компонентами, вы, наконец, обнаружите, что все они поддерживают друг друга.
Если есть один поврежденный элемент, это также может вызвать другие проблемы, которые снижают надежность системы защиты вашего дома.
Поэтому, зная форму, находя точное место и правильно понимая его назначение, надеюсь, вы не сделаете неверный шаг при выполнении или ремонте элементов покрытия вашего дома.
