Конструктивные элементы крыши, устройство

Составляющими крышу элементами являются стропила, обрешетка и ограждение, то есть кровля.

Скаты и ребра — это наклонные поверхности. К горизонтальным составляющим относятся конек, ендова и разжелобок. Чтобы у нижнего края ската организовать сток, в ряде случаев применяют желоба. Нижняя часть ската, расположенная между желобком и обрезом, называется спуском. Можно назвать это основным элементом крыши.

Деревянный каркас крыши представлен следующими конструктивными элементами: основными и обязательными — мауэрлатами, стропилами и обрешеткой, а также вспомогательными — затяжкой, стойкой и подкосами.

Мауэрлат, в народе именуемый «матка», «матица», представляет собой брус, имеющий сечение минимум 10 х 10 см или обтесанное с нижней стороны бревно. Мауэрлат должен быть опорой для стропил, а также в его функции входит равномерное распределение нагрузки на наружные стены. На стены, выполненные из облегченной кладки, легких бетонов, каркасные и панельные, следует по всей их длине уложить непрерывный мауэрлат.

Если стены массивные, выполненные из камня или кирпича, то под каждую стропильную ногу необходимо подложить имеющий длину 0,5 м отрезок бруса или бревна. При этом концы хомутов прикрепляют к металлическим крюкам, при кладке стен заделываемым на 2—3 ряда кирпича.

Стропила из деревянных брусьев, досок, брусков по сути своей являются несущим каркасом крыши, ее основой.

К тому же стропила — это несущая конструкция, выдерживающая вес кровли, снега и напор ветра. Именно поэтому древесина, служащая для изготовления стропил, должна быть лишена каких бы то ни было изъянов: червоточин, выпадных сучков, гнили, трещин в зонах соединения и вне их длиной более 0,25 длины бруса и глубиной более 0,25 его толщины.

На изготовление стропил подходят доски хвойных пород, имеющие толщину 40—60 мм, или брусья. Пиломатериал должен быть лишен дефектов, хорошо просушен, с минимальным количеством сучков. Допускается использовать и бревна, но следует учитывать, что они значительно тяжелее.

Дощатые стропила характеризует простота сборки, поскольку все соединения осуществляют на гвоздях с использованием вкладышей и накладок или без них. Врубки, ослабляющие брусовые и бревенчатые конструкции, в данном случае используют лишь для соединения стоек с прогоном и лежнем в наклонных стропилах.

Обусловлено рядом факторов, таких как:

• нагрузка, вызываемая весом кровли и снега;
• шаг стропил; размер пролета;
• уклон кровли.

Размер сечения стропил необходимо подбирать с учетом их длины и расстояния между ними.

Можно закрепить стропила прямо на мауэрлате. Однако в том случае, когда нужно перекрыть большой пролет, лишь основных элементов каркаса будет недостаточно.

В подобной ситуации помогут затяжка, стойка и подкосы, причем как все вместе, так и по отдельности.

Важно учитывать, что в любой конструкции крыши есть две основные составляющие части: ограждающая, представленная кровлей, и несущая, или стропила, которые делятся на висячие и наслонные.

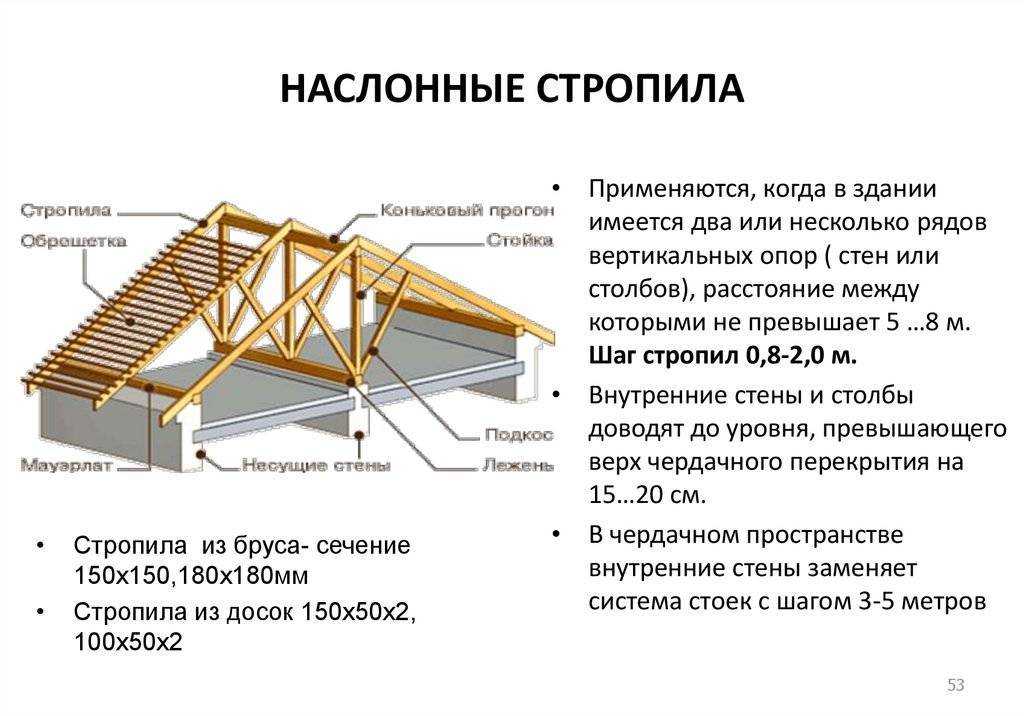

Характерной особенностью наслонных стропильных систем является их долговечность, ввиду эксплуатации под сквозным проветриванием, что предотвращает возможное загнивание деревянных наслонных стропил и их выход из строя. Относительная простота устройства и выполнения также играют немаловажную роль.

Система наслонных стропил состоит из следующих конструктивных элементов:

• стропильная нога;
• подстропильные элементы;
• обрешетка (настил).

Наслонная стропильная система односкатной крыши включает в себя отдельные стропила, опирающиеся своими краями на противоположные стены сооружения. В случае с двухскатной крышей, стропильная система состоит из пары наклонных стропильных ног, которые упираются нижними краями на стены, а верхними краями на прогон, который поддерживается стойками.

Видео:

Доборные элементы крыши – названия, назначение

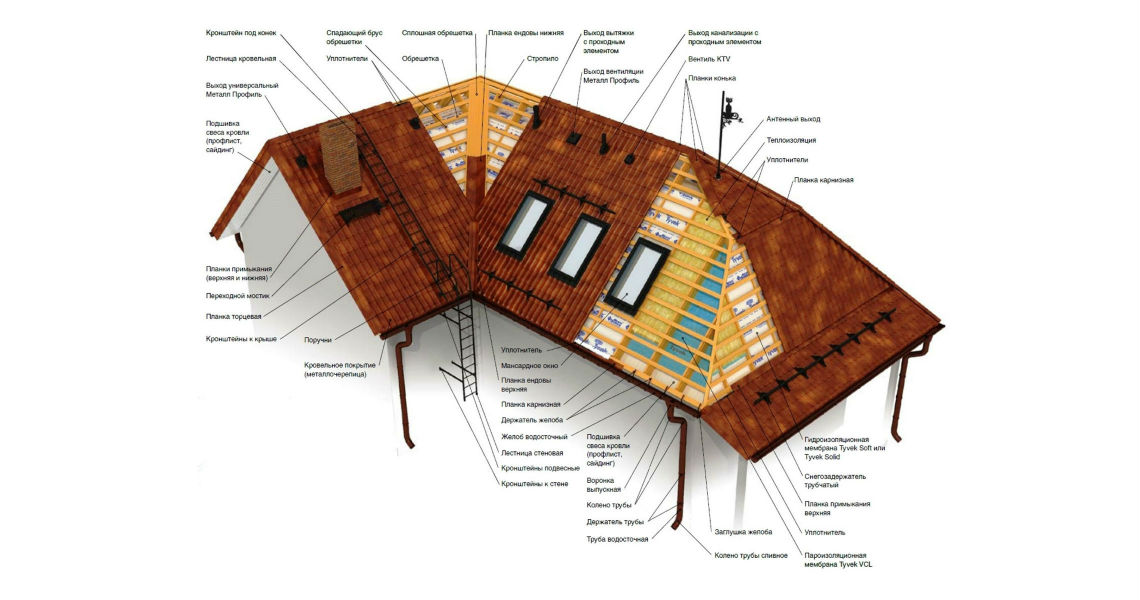

Крыша дома состоит из несущего каркаса, задающего форму и закрытого сверху и боков кровлей. Элементами крыши является стропильная система и кровля. Они держат нагрузку от ветра и снега. Каркас из дерева или металла, кровельное покрытие – из разных кровельных материалов – керамики, металла, пластика, рулонных материалов и мн. др. Ее собирают из единообразных стандартных элементов, но всё не предусмотреть.

Дополняют элементы безопасности кровли такие части крыши как парапет, он же ограждение, и передвижная лестница.

Доборные элементы (ДЭ) делят на кровельные и фасадные. Кровельные дополняют стандартные и помогают выполнять комплекс защитных функций крыши.

Словарь терминов

Аэратор кровельный, дефлектор, флюгарка. Эти элементы вентиляции кровли защищают и пространство чердака, сушат теплоизоляцию и не допускают конденсации паров воды зимой. Монтируют их в конструкции конька крыши. Изготавливают из стали, стойкой к дымовым газам или УФ-стойкого полипропилена.

Ветровая планка. Элемент безопасности защиты от ветра, листьев, пыли и пр.

Внутренний и внешний углы доборных элементов. Доборы, состоящие из 2-х плоских частей, при работе выглядят выпуклыми, накрывая стык сверху или вогнутыми, под стыком. По элементу с внутренним углом вода течет как по желобу. По добору с внешним углом – на противоположные стороны.

Водосток, водоотлив, водослив, водосточный желоб, карнизная планка. Доборный элемент для отвода воды от стены в виде желоба полукруглого или прямоугольного сечения, принимает воду и направляет ее в водосточную трубу.

Доборный элемент (ДЭ) или дополнительный, дополняющий, иногда фасонный. Иногда их называют фасонными элементами кровли.

Кровельное покрытие собирают из единичных и одинаковых элементов-модулей. Доборные элементы дополняют стандартные элементы конструкции. Они меньше кровельного модуля.

Дымники, дымовые дефлекторы. Оснастка дымовых труб, защищает от дождя, мусора, птиц, увеличивая тягу дымохода.

Ендова, желоб, разжелобок. Доборный элемент на стыке плоскостей.

Нижние или донные планки ендовы. Элементы между кровельным материалом и обрешеткой. Например, лист шифера кладут на ендову и закрепят на обрешетке.

Верхние планки ендовы прикрывают стык двух плоскостей кровли от задувания ветром осадков и пыли.

Капельник. Планка-уголок для стока воды с кровли в водосток. Монтируют на карнизе для передачи воды и приемную воронку водостока.

Карниз или свес крыши. Часть, нависающая над плоскостью наружной стены.

Карнизная планка, торцевая планка. Монтируют под карнизом поверх гидроизоляции кровли, защищает ее торец и карнизную доску от воды.

Конек – верхнее горизонтальное или наклонное ребро крыши. Получено схождением скатов. Образует наружный угол более 180 град.

Кровельный материал – это:

• черепица – керамическая, битумная, цементно-песчаная;
• листы 7- или 8-волнового шифера из асбестоцемента или пластика – прозрачного или из пластиковых отходов, или менее опасного хризотилового;
• натуральный плоский шифер из сланца;
• пластины профнастила или металлочерепицы;
• полотнища рубероида или пластика;
• металлические листы из меди, бронзы, алюминия, стали – кровельной, ламинированной, оцинкованной, покрытой алюминием или пластиком.

Кровля. Протяженная плоская конструкция или ее часть в виде одной или нескольких плоскостей, составленных из стандартных единичных элементов-модулей кровельного материала, надежно закрепленных на обрешетке крыши.

Крыша. Силовой каркас, накрытый кровельным покрытием. Комплекс элементов системы защиты здания от внешних климатических факторов – дождя и снега, а также от пыли и мелкого мусора. Имеет несущую стропильную систему с обрешеткой для укладки и монтажа кровельного материала.

Примыкания, уплотнения, нащельники, пристенники, обводы, уголки.

Софиты. Элементы для вентиляции чердака и подшивки карнизов, фронтонных свесов и козырьков. Сплошные и перфорированные.

Торцевая, фронтонная, ветровая планка. Деталь, защищающая торец кровли от ветра.

Предназначение и виды

Наибольшую сложность при строительстве вызывают крыши с нестандартной, сложной конфигурацией. Они имеют много разных плоских или криволинейных участков. Особые проблемы вызывают их стыки между собой и с частями дома. Предназначение доборных элементов (ДЭ) как элементов крыши – обеспечить ее не протекаемость и не продуваемость.

По видам ДЭ можно поделить так:

• коньки и их заглушки;
• аэраторы и элементы вентиляции кровли, например, перфорированные карнизные планки;
• ендовые, верхние и нижние;
• ДЭ сбора и транспортирования воды – капельники, водостоки, сточные трубы и др.;
• планки – торцевые, коньковые, фронтонные, примыкания и пр.;
• дымники, флюгеры, дефлекторы;
• ДЭ обустройства кровли – снегозадержатели, проходные элементы, ограждения, крышные лестницы и другие элементы безопасности кровли.

В строительстве производством доборных элементов кровли занимаются как начинающие предприниматели, так и профессиональные производители.

Подбирая ДЭ следует учитывать, что размеры доборных элементов кровли у них могут быть разные. Поэтому лучше их приобретать у крупных изготовителей. Расчет элементов кровли в т. ч. и их размеров, производят при проектировании крыши дома. При монтаже самыми необходимыми элементами крепления кровли являются шурупы, анкеры, шпильки и обычные гвозди.

Доборы металлических крыш

Кровлю металлических крыш делают из листов кровельного железа, стали – оцинкованной, нержавеющей. Делают плакированной алюминием или ламинируют пластиком. Также в ход идут медь, алюминий и пр.

Доборные элементы для кровли из профнастила чаще всего традиционные – планки примыкания, капельники, карнизные, фронтальные, торцовые и коньковые планки, ендовы, парапеты, снегозадержатели и пр. Для крыши с таким покрытием доборные элементы кровли изготавливаются из такого же профлиста. ДЭ металлических крыш имеют ту же окраску, что и основное покрытие.

Доборы черепичных крыш

Для таких крыш изготавливают керамические доборы из обожженной глины. Коньки украшают лилиями, крестами, конскими и орлиными головами. Керамическими изготавливают и другие отделочные элементы кровли.

Делают вентиляционные узлы и для нестандартных участков – Т-, X- и Y-образные обшивки.

Другие доборные элементы – желобки ребристые, противоосадочные зонты, насадки, заглушки и пр. могут быть из ПВХ, меди, алюминия, свинца.

Доборы для фальцевых крыш

Главный дополнительный элемент кровли на фальцевой крыше – молниеотвод, т. к. она имеет свойство накапливать электростатику.

Остальные доборные детали те, же, что и у крыш из металла и металлочерепицы.

Доборы для вальмовых и полувальмовых крыш

Эти крыши иногда называют датскими. Их конструкция сложная, со множеством стыков и изломов кровли.

Поэтому для таких крыш следует особое внимание обратить на обеспечение элементами стока и отвода воды, а также на ограждения – парапеты и снегозадержатели.

Перечень доборных элементов для кровли

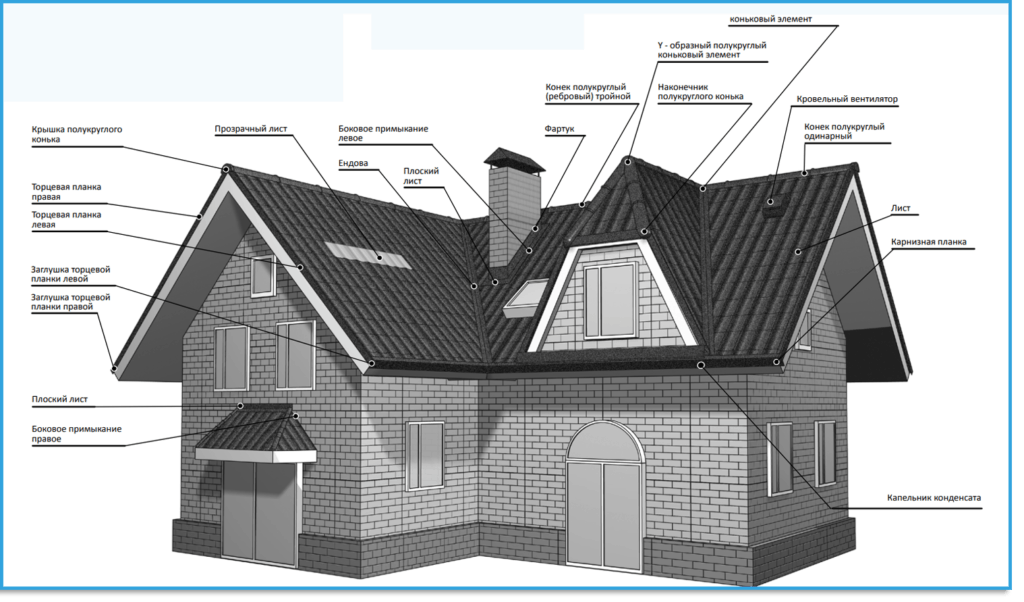

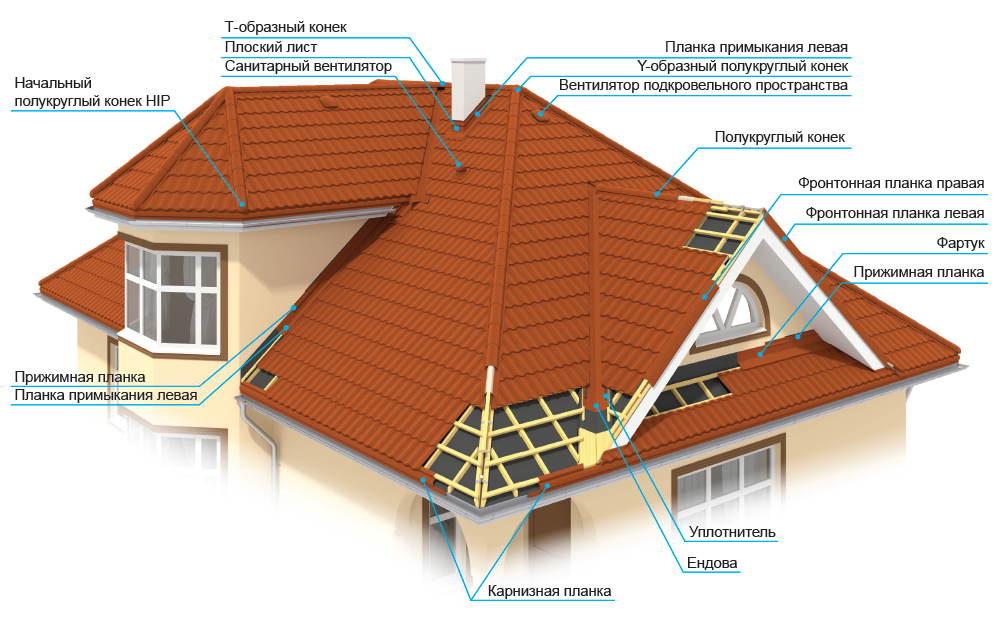

Вот некоторые доборные элементы кровли на фото:

Карниз

Карниз или свес крыши. Часть кровли, выступающая за плоскость наружной стены и нависающая над ней. Защищает стену от дождя и от нагрева солнцем и обеспечивает вентиляцию пространства под кровлей. Является завершающей или венчающей снизу частью конструкции крыши. Предназначен для отвода от стены здания потоков воды, текущей с крыши, не оборудованной водостоками.

Конек

Конек. Один из фасонных элементов кровли. Верхнее, обычно горизонтальное или наклонное ребро крыши, полученное схождением скатов. Образует наружный (выпуклый) угол, величиной более 180 град.

Коньковых элементов кровли в крыше два.

Первый – «крышка» зазора плоскостей ската кровли.

Второй – часть системы стропил каркаса крыши. Толстая доска или брус, в них упирают верхнюю часть «ноги»-стропила.

Ендовы

Ендовы. Это важнейшие конструктивные элементы крыши для ее обустройства в месте стыка двух плоскостей. Образует внутренний угол менее 180 град. Ендова является альтернативой коньку. Из доборных элементов имеют нижнюю планку ендовы и верхнюю планку ендовы.

Водостоки

Водостоки. Элементы, принимающие воду с кровли и направляющие ее в воронку водосточной трубы. Устанавливают под карнизом по периметру здания. Их относят к отделочным элементам кровли. Даже если вы не решились устанавливать водосточные желоба, то всё равно прикрепите крюки, т.к. если вы в будущем передумаете, их придётся ставить ниже и дождевая вода будет проливаться мимо.

Капельник

Капельник, водослив или карнизная планка. Элементы для отвода воды от стены в виде желоба полукруглого или прямоугольного сечения. Его закрепляют под свесом крыши. Отливы предназначены для сбора воды, стекающей с кровли и транспортирования ее в водосточные трубы и в ливневую канализацию.

Планки

Коньковая планка защищает конек от климатических факторов.

Торцевая планка, фронтонная планка, ветровая планка – детали, защищающие торцы кровли от задувания ветра, а также элементы обрешетки от попадания мусора, дождя и снега под кровлю и на торцы обрешетки.

Карнизная планка служит для защиты кровли от дождя, снега и задувания ветра.

Установка карнизной планки

Снегозадержатели

Снег, скопившийся на крыше здания, может:

• своей массой проломить крышу и чердачное перекрытие;
• соскользнуть по кровельному материалу и упасть на прохожих, на припаркованные автомобили или на тротуар и нанести ущерб;
• в оттепель образовывать сосульки, падение которых гораздо опасней сугроба, свалившегося сверху.

Поэтому снег желательно удержать на кровле, а при его таянии – направить воду в систему стока и вывести в ливнеприемники.

Существуют разные названия элементов кровли, связанные со снегозадержанием – снегоблокировщики, снегобарьеры, снегоблокирующие ограждения, снегорезы и т. д.

Их функция – полностью задержать снег, не дав ему свалиться вниз, а позволить растаять и стечь по водостокам на отмостку здания или в канализацию.

Если снега очень много, то снегорезами разделить его массу на безопасные части, которые упадут, не нанеся серьезного вреда.

Снегобарьеры бывают:

1. Решетчатые – имеют вид вертикальной решетки из металлических арматурных прутьев или пластика. Крепится решетка к кронштейнам. Высота барьера от 50 – 70 до 200 – 250 мм. Иногда решетка изготавливается из листа просечного металла.
2. Трубчатые – для «прутьев» решетки используют металлические трубы. Это при той же прочности конструкции снижает ее массу.
3. Трубчато-решетчатые – комбинированная конструкция, в которой дырчатая решетка приваривается к металлическим трубам.
4. Пластинчатые или листовые уголковые изготавливают из гибкого листового металла в форме буквы Л. Ножки буквы – это полочки, которые используются для крепления.

Высота «буквы» от 40 до 60 – 80 мм.

Элементы снегозадержания устанавливаются на самом краю кровельного покрытия вдоль карниза ската. Крепятся они к кровельному покрытию или через него к обрешетке или стропилам.

Коррозионная защита снегозадержателей обеспечивается окрашиванием стойкими красками, использованием оцинкованного металла или защищенного слоем пластика, стойкого к солнечному ультрафиолету и морозу.

Уголковый снегозадержатель (слева)

Уголковые снегозадержатели иногда ставят в шахматном порядке.

Проходные элементы

Назначение проходных элементов для кровли – пропустить трубы, в т. ч. и дымовые, через кровлю, выполненную из разных материалов – черепицы, металла, пластика, асбестоцементного или пластикового шифера, рулонных материалов и других видов.

Проходные элементы для кровли изготавливают из металла, пластика, резины, эластомера EPDM, керамики и пр.

Подводим итоги

Крыша и ее надежная кровля не только защитят здание, чердак и подкровельное пространство от осадков – снега и дождя, пыли, листьев, насекомых и птиц, конденсата и пр. Изготовление доборных элементов кровли и фасада и их правильный монтаж – это важный аспект для надежной эксплуатации построенного здания. Уникальная крыша может стать «визитной карточкой» вашего дома, придать ему креативность.

24 Названия частей крыши, их функции и подробная схема, которые вы должны знать

Из всех составных элементов дома части крыши являются одними из самых сложных. Без хорошей структуры эти компоненты, безусловно, не могут обеспечить наилучший комфорт и защиту для всех находящихся внутри.

Вот почему в крыше ровно двадцать четыре компонента. Каждый элемент, безусловно, имеет различную форму и функцию.

Он начинается с конструктивных элементов, слоев, внешних частей и заканчивается другими дополнительными элементами, такими как дымоход и световой люк.

Кроме того, не только строители должны разбираться в этих частях и элементах крыши. Домовладелец также должен знать некоторую терминологию конструкции крыши.

Кроме того, это поможет выявить проблемы при повреждении одной из них. В результате вам будет проще сделать ремонт самостоятельно, не нанимая профессионалов.

Таким образом, в этой статье вы найдете названия этих двадцати четырех частей крыши дома вместе с их формой, функциями и схемой, чтобы вам было легче найти их точное местоположение.

Действительно, разные типы крыш будут иметь разное расположение конструкций. Но не волнуйтесь, потому что большинство из них имеют схожие компоненты и функции.

Ниже приведен глоссарий запасных частей крыши, которым обычно владеют.

Схема маркированных частей крыши для облегчения определения точного местоположения компонентов

На приведенной выше схеме видно, что крыша имеет сложную анатомию, которая включает:

0027

Ригельные балки представляют собой элементы крыши, которые обычно устанавливаются горизонтально для соединения двух сторон стропил.

Компоненты ригелей представляют собой части каркаса крыши, которые пересекают коньковую доску. Как правило, хомуты, прикрепленные к нижней части стропил, заменяют стяжной балкой, чтобы предотвратить расхождение этих двух элементов.

2. Стропила для несущих элементов над кровельной системой

Стропила представляют собой части стропильной фермы, установленные по диагонали, которые сходятся в вершине рамы и также имеют треугольную форму.

Эти элементы служат в качестве опорных компонентов для системы настила, а также удерживают нагрузки над ним.

3. Облицовка, система блокировки от влаги

Облицовка – это часть крыши, которая обычно изготавливается из дерева. Однако в настоящее время его часто изготавливают из винила или алюминия, который служит защитным покрытием на конце стропил.

Фасция — одна из нескольких частей крыши, которую можно увидеть снаружи дома. Этот компонент в основном служит для блокировки входа воды в ваш дом, чтобы помещение и кровельная система были свободны от влаги.

Кроме того, эта секция может быть эстетической частью дома, поскольку она обеспечивает ровный вид со всех сторон крыши.

4. Смотровые площадки в качестве дополнительных опорных частей крыши

Смотровые площадки или смотровые площадки представляют собой части крыши, состоящие из горизонтальных деревянных соединений, которые, кажется, выходят за пределы стен вашего дома.

Как правило, эти компоненты используются для поддержки системы обшивки, а также для удержания поверх них других кровельных материалов.

5. Разнесенные обрешетки — элементы крыши напоминают лестницу

Другими важными частями кровли являются распорные обшивки. Это система установки плоских деревянных панелей, расположенных последовательно, образуя лестничный узор.

Кроме того, эта часть фермы монтируется над смотровой площадкой и обычно называется пропущенным настилом.

Кроме того, здесь будет прибит массивный настил. Если эту секцию установить не прочно и регулярно, то ваша кровельная система быстро рухнет.

6. Грабли для покрытия верхней кромки

Рейки – это части крыши, которые имеют наклонные края, прикрепленные к концам фронтона. Этот компонент, безусловно, образует покрытие для верхнего края вашего дома, именно на стене, которая переходит в крышу.

Эта конструкция полезна для защиты нижней части от потока дождевой воды.

7. Коньковая доска как критическая точка в кровельной системе

Коньковая доска является основой для всех секций фермы. Это горизонтальная основная опора, которая обычно изготавливается из дерева или металла. В этом компоненте два конца стропил встречаются друг с другом.

Без этой коньковой доски все части крыши не образуют прочного каркаса для защиты вашего дома.

8. Сплошной настил в качестве первого слоя над каркасом крыши

Сплошной настил — это первый процесс покрытия каркасной системы с использованием прочных материалов, таких как фанера, полистирол, бетон или металл.

В этом компоненте все остальные части крыши будут уложены и прибиты гвоздями в надлежащем порядке, чтобы обеспечить стабильный и привлекательный внешний вид.

9. Войлочная подложка, наслоение для двойной защиты

Подложка представляет собой слой, который крепится прямо поверх бетонного настила. Как правило, используемый материал представляет собой войлок, водонепроницаемую бумагу, которая обеспечивает двойную защиту частей крыши под ним.

Установка войлочной подложки впоследствии спасет ваш дом от поломки гонта.

10. Долины, Канал Обломков

Долина — это одна из частей крыши дома, представляющая собой канал, напоминающий V-образную форму, уходящий внутрь вашего дома.

Обычно изготавливается из металла. Это также место, где собираются опавшие листья или другой мусор из-за пределов вашего дома. Если вы не будете регулярно чистить эту часть крыши, это приведет к некоторым проблемам.

11. Подложка Valley, водонепроницаемая пленка над V-образным каналом

Подложка Valley — это следующий слой материала для покрытия поверхности канала мусора от протечек.

Покрытие долины водонепроницаемой бумагой поможет защитить ее от повреждений из-за смены сезона или других внешних причин.

12. Оклад Valley, водонепроницаемый слой из уплотнителя

Уже в который раз люди используют процесс наслоения для защиты частей крыши от различных факторов, которые могут повредить, а также снизить надежность существующей кровельной системы.

Защитный элемент на этот раз поставляется с гидроизоляцией, которая представляет собой листовой слой из металла, обычно алюминия, для покрытия любых пересечений или зазоров в каркасе крыши.

Как правило, этот компонент блокирует попадание и поглощение воды в вашем здании, а также ее попадание в водосточную часть.

13. Черепица, крайние части крыши, защищающие ваш дом от непогоды и солнечного света

Когда вы спрашиваете: «Как называется верхняя часть крыши?» тогда ответ — опоясывающий лишай.

Черепица представляет собой покрытие наружных частей крыши, которое обычно имеет плоскую форму и изготавливается из различных твердых материалов, таких как пластик, дерево, плитняк, металл, шифер и асфальт.

Помимо использования в качестве защитного слоя от погодных изменений и солнечного света, черепица также может быть эстетической частью законченного вида кровельной системы вашего дома.

14. Обшивка вентиляционной трубы, водопроводная система, которая торчит на крыше

Обшивка вентиляционной трубы — это длинная труба на внешней кровельной системе.

Этот компонент полезен для предотвращения попадания воды в здание, снижения температуры, а также для регулирования циркуляции воздуха, чтобы в вашем доме не было влаги.

15. Световой люк как улавливатель солнечных лучей в вашем доме

Одна из многих частей крыши, которую вы можете легко найти благодаря ее уникальному расположению, — это световой люк. Некоторые также называют эту секцию слуховым окном.

Световой люк — это часть крыши в виде окна, которое выходит на вашу крышу, покрытую черепицей.

Этот элемент играет роль в захвате и направлении солнечного света в течение дня, чтобы он попадал на чердак и обеспечивал достаточную вентиляцию.

В дополнение к вышеперечисленным функциям световой люк также полезен для придания кровельной системе вашего дома привлекательного вида.

16. Дымоход, внешний компонент, выступающий вертикально на крыше

Дымоход — еще один вертикальный элемент крыши, который также легко найти, как световой люк. Функция этого компонента состоит в том, чтобы помочь отвести дым и газ, выходящие из вашего дома, наружу.

Кроме того, существует множество стилей дымоходов для домов: квадратные, круглые и даже комбинированные.

17. Обшивка дымохода, водонепроницаемое уплотнение для предотвращения проникновения влаги в дом

Обшивка дымохода представляет собой водонепроницаемое уплотнение, которое обычно устанавливается вокруг нижней части этого компонента.

Кроме того, его можно найти на стыке между крышей и дымоходом, препятствуя попаданию влаги в дом.

В этом разделе также следует обратить внимание на возникновение проблемы, будь то сохранение старой или необходимость обновления для обслуживания кровли.

18. Водосточный желоб, длинная труба, крепящаяся к крыше для предотвращения просачивания воды на стену

Водосточный желоб — еще одна важная точка секции крыши. Потому что это канал из длинной трубы, проходящей вдоль линии крыши.

Кроме того, водосточный желоб помогает потоку воды попасть в водосточную трубу, не просачиваясь на стены вашего дома.

Хорошо функционирующий желоб защитит ваш дом от просачивания воды. Однако, если вы обнаружите, что часть вашей стены все еще мокрая, попробуйте проверить этот раздел.

Также немедленно подумайте о ремонте или замене на новый, если это необходимо. Очень важно избегать проблем, которые вызывают долговременное повреждение водой.

19. Нижний патрубок, вертикальная труба под желобом

Посмотрите на схему частей крыши в начале этой статьи. Тогда вы обнаружите, что водосточная труба представляет собой элемент длинной узкой трубы, непосредственно соединенной с водосточным желобом.

Эта труба устанавливается вниз к земле, чтобы эффективно и безопасно отводить поток воды из водосточного желоба, не разбрызгивая его повсюду.

20. Брызговик, горизонтальная труба под сливным патрубком

Что касается трубопроводов, брызговик представляет собой нижнюю часть водосточного патрубка, которая начинается с изогнутого участка, за которым следует горизонтальная труба-продолжение, отходящая от водосточного желоба. дом.

Этот блок водосточной трубы позволяет сливать воду из водосточной трубы, чтобы вода не скапливалась по всему дому. Он направлен на предотвращение просачивания воды в нижние стены дома.

Некоторые условия могут вызвать блокировку, например, скопление листьев на наматывающей стороне. Вот почему вы должны регулярно чистить эту трубу, особенно в дождливые дни.

21. Фронтон, треугольная стена под стропилами

Фронтоны — это части крыши, представляющие собой оставшиеся стены треугольной формы, которые обычно соединяются непосредственно с краями кровельной системы вашего дома, например, под стропилами.

22. Вальма, внешняя долина Версия

В отличие от впадин, выступающих внутрь, вальмы представляют собой части крыши, где две стороны крыш встречаются друг с другом, образуя восходящий внешний угол. Не во всех домах есть эта часть. Лишь немногие приняли такую ​​модель.

23. Плоскость крыши, самая заметная среди других частей крыши

Плоскость крыши – это плоская часть, именно поверхность крыши, которая хорошо видна снаружи. Деталь имеет четыре ребра, соединенные с другим в косом стиле, соединенные коньковой доской посередине.

24. Софит, нижние части крыши

Многие задаются вопросом: «Какой частью крыши является софит?» Ответ заключается в том, что это компонент крыши, видимый, если вы стоите на земле, где он находится, в отличие от других частей крыши, которые вы можете быстро увидеть.

Проще говоря, софит — это конструкция крыши, которая находится между карнизами крыши и является местом, где фасция и желоб прикрепляются к стене. Не все кровельные системы имеют софиты. Лишь немногие с выступами имеют его.

Заключительные мысли

После разбора частей крыши, образующих систему покрытия вашего дома, начиная с конструктивных элементов, секций слоев и заканчивая внешними компонентами, вы, наконец, обнаружите, что все они поддерживают друг друга.

Если есть один поврежденный элемент, это также может вызвать другие проблемы, которые снижают надежность системы защиты вашего дома.

Поэтому, зная форму, находя точное место и правильно понимая его назначение, надеюсь, вы не сделаете неверный шаг при выполнении или ремонте элементов покрытия вашего дома.

Впоследствии, после того, как вы хорошо разберетесь в устройстве частей крыши, вы сможете сразу решить любую проблему самостоятельно, не тратя больше на наем профессионалов.

Вы можете прийти с оборудованием и инструментами и взять на себя надлежащее техническое обслуживание частей крыши вашего дома.

20 частей крыши и понимание их функций

By Stefan Gheorghe | Опубликовано 11 ноября 2020 г.

Купить

Фундамент может быть самой важной частью дома, но крыша стоит на втором месте . Основная функция дома — защитить вас от непогоды, и именно крыша выполняет (или не выполняет) эту задачу. Прочная крыша защитит вас от дождя, снега, ветра, жары, холода и всего, что между ними. Плохая крыша будет протекать, раскачиваться на ветру, рушиться в снегу и вообще будет головной болью, пока вы владеете домом.

Это приводит ко второй причине , почему так важно иметь прочную крышу . Ремонт скомпрометированной крыши будет безумно дорогим, а также трудоемким. Вы не хотите когда-либо оказаться в ситуации, когда вам нужно срочно отремонтировать крышу, если вы можете этого избежать.

Как выбрать

Один из способов выяснить, какую крышу выбрать , это сначала узнать обо всех различных составных частях крыши. Как только вы узнаете обо всех частях, которые, вместе взятые, образуют крышу, вы сможете продвинуть свои знания так, что дырявая крыша никогда не случится с вами! Читая этот список, вы должны помнить, что все крыши разные. Точная структура одного дома или здания может немного (или сильно) отличаться от другого дома или здания. Сказав это, можно поспорить, что вы обнаружите, что большинство, если не все, эти компоненты имеют решающее значение для вашего проекта ремонта кровли.

20 частей крыши и их функции

1. Ферма

Это название общей секции крыши, состоящей из многих частей, о которых вы прочтете ниже. «Ферма» формируется из множества частей, таких как стропила и коньковые стропила. Ферма поддерживает покрытие, обшивку, подстилающий слой, изоляцию и любые другие компоненты, которые могут быть добавлены к крыше, такие как световой люк или дымоход. Вы можете думать о ферме как о системе, поддерживающей крышу.

2. Покрытие

Покрытие — это общий термин для всего, что прибивается гвоздями или крепится к стропилам и фактически защищает элементы. Покрытие может быть изготовлено из многих материалов, таких как железо, черепица, шифер или синтетическая облицовка. Он должен быть одновременно легким и непроницаемым для таких веществ, как различные погодные условия, мокрый снег, птичий помет, грязь, мокрые листья и грязь, которая со временем накапливается на крыше. Ваш выбор покрытия будет зависеть от многих факторов, таких как ваш бюджет, погода, в которой вы живете, и тип дома, который вы строите.

3. Стропила

Вы найдете стропила, идущие от одного конца крыши к другому и образующие опорную систему для остальной части крыши. Стропила обычно изготавливаются из дерева, так как это прочный и гибкий материал, но вы также найдете их из металла, особенно в промышленных зданиях и высотных зданиях. Стропила поддерживают все остальное, от изоляции до покрытия.

4. Фасция

Облицовка — это относительно поверхностный элемент на крышах, который проходит параллельно земле по краям крыши. Он крепится к стропилам, а также может служить опорой для желоба. Многим домовладельцам нравится, чтобы фасция была эстетически приятной, чтобы украшать фасад дома и тем самым повышать стоимость имущества. Домашние строители с ограниченным бюджетом часто решают отказаться от причудливой облицовки в пользу более экономичного варианта, и часто простая древесина справится с этой задачей, при условии, что она обработана и окрашена.

5. Конек

Конек встречается на определенных типах крыш, включая скатные, вальмовые, двускатные и мансардные. Например, скатная крыша — очень распространенная крыша, встречающаяся во многих загородных домах. Он образует классическую перевернутую букву «V». Конек находится в самой высокой точке крыши, где пересекаются две разные стороны. Конек можно сравнить с «краеугольным камнем» крыши.

6. Плитка конька

Конек — это место, где сходятся две разные непрерывные секции. Поэтому в нем есть щель, и в эту щель могут проникать неконтролируемые элементы, особенно дождь и животные. Чтобы предотвратить это, гребни часто облицовывают плиткой, чтобы предотвратить попадание этих элементов. Иногда коньковая черепица должна выделяться на фоне остальной части крыши, а иногда она будет иметь точно такую ​​же черепицу или черепицу, что и остальная ее часть.

7. Карнизы

Карниз крыши – это самая нижняя точка крыши. В скатной крыше это точка, наиболее удаленная от конька. Это место, где дождь капает с крыши, что делает его идеальным местом для водосточных желобов. Это также последняя точка на кровле с одинарными прокладками, поэтому часто именно здесь черепица начинает отслаиваться во время урагана или портиться от гниения.

8. Долина

Хотя не у каждого дома или здания есть крыша с ендовой, они все же довольно распространены. Долина является точкой соединения двух скатных крыш и образует прямой угол. Это будет выглядеть как «V» для зрителей. Поскольку это долина, дождевая вода, листья и другой мусор могут собираться невероятно часто. По этой причине долины часто оборудованы собственными желобами для вывоза мусора.

9. Водосточная труба

Водосточная труба — это труба, которая соединяется с желобом и проходит вертикально от крыши до земли. Его функция состоит в том, чтобы направлять дождевую воду в назначенную точку оттока. Обычно он изготавливается из металла, например из оцинкованной стали, но может быть и из пластика. Водосточные трубы невероятно важны для нормально функционирующей крыши, так как их неисправность может нарушить работу всей водосточной системы.

10. Потолочные балки

Потолочные балки почти всегда состоят из деревянных досок. Вы найдете их бегущими по стропилам. Они используются для повышения прочности стропил и для поддержки софитов, таких как арка, балкон или карниз.

11. Софиты

Софит можно найти между стеной, фасцией и карнизом. Софит скрывает стропила и потолочные балки. Его цель в основном состоит в том, чтобы удерживать элементы и изолировать здание.

12. Подложка

Подложка состоит из водонепроницаемого материала, обычно изготавливаемого из синтетического листа, резиновых полосок и войлока. Он размещается над основанием крыши, но под черепицей, чтобы обеспечить водонепроницаемость и изоляцию крыши от непогоды.

13. Обрешетка

Обрешетка, также известная как кровельная рейка, изготавливается из деревянных или металлических полос, удерживающих черепицу и гонты на месте. Расстояние между рейками имеет важное значение для правильной и надежной укладки плитки и гонта. Обрешетки устанавливаются горизонтально и, в зависимости от типа кровли, расстояние между ними может варьироваться.

14. Черепица

Одиночные плитки являются первым барьером от атмосферных воздействий, поэтому они должны быть максимально прочными и устойчивыми к атмосферным воздействиям. Черепицу часто изготавливают из толстого, похожего на деготь продукта, который устойчив к гниению, но также может быть прибит гвоздями. Двумя наиболее важными факторами при выборе черепицы являются ее вес и устойчивость к атмосферным воздействиям. Очевидно, мы хотим, чтобы черепица была как можно легче, но мы также не хотим, чтобы она поддавалась дождю. Иногда вы можете увидеть деревянную черепицу на старых домах, но она постепенно выводится из употребления из-за недостаточной прочности.

15. Мансардное окно

Световой люк — это роскошная деталь, которую вы можете увидеть на некоторых домах или зданиях. Фактически это окно, но на крыше. Установка мансардного окна может быть сложным процессом, а также несколько рискованным, так как мансардное окно с большей вероятностью будет протекать, чем отсутствие мансардного окна. Сказав это, они являются отличной возможностью для добавления на крышу и позволяют интерьеру дома освещаться естественным освещением. Если вы рассматриваете световой люк для своей крыши, убедитесь, что он должным образом герметизирован и изолирован, чтобы у вас не было утечек.

16. Обшивка дымохода

Обшивка дымохода представляет собой металлический лист, который помещается между дымоходом и крышей, а также остальной частью дома для теплоизоляции. и предотвратить возгорание крыши и дома. Обшивка является абсолютной необходимостью, и если она установлена ​​неправильно, она оставляет путь для возгорания.

17. Подложка из войлока

Войлочная подложка обычно находится под черепицей, и ее следует рассматривать как часть большей подложки. Задача подложки — изолировать дом от непогоды, а войлочная подложка обеспечивает дополнительную изоляцию. Поскольку он войлочный, вы обнаружите, что он помещен под синтетический материал, чтобы он не намок.

18. Изоляция

Изоляция крыши является одним из наиболее важных компонентов. Большинство людей знают, что дом или здание утеплено, но меньше людей задумываются об утеплении крыши. Несмотря на это, утеплять крышу так же важно, как и стены. Если у крыши некачественный утеплитель, то тепло будет подниматься прямо из крыши, исчезать, и всю зиму в доме будет холодно! Если вы зайдете на чердак крыши, вы сможете увидеть эту изоляцию. Часто он будет выглядеть как хлопок или, может быть, как толстый губчатый материал. Что бы вы ни делали, не трогайте его и не вмешивайтесь в него каким-либо другим образом. Это поставит под угрозу изоляцию и приведет к ужасному климат-контролю и высоким счетам за электроэнергию.

19. Желоб

Водосточный желоб — это длинный резервуар, прикрепленный к карнизу крыши для сбора дождя и таяния снега. Обычно изготавливается из оцинкованного металла или пластика. Водосточные желоба сложны, потому что листья очень легко застревают в них и забивают дренаж дождя. Это приведет к тому, что вода будет скапливаться и переполнять желоб, потенциально просачиваясь в крышу и вызывая гниение черепицы и дерева.

20. Брызговик

Брызговик представляет собой облицовку, устанавливаемую на крышу для защиты от перелива из желобов. Обычно он изготавливается из пластика или оцинкованного металла, чтобы предотвратить появление ржавчины. Брызговик почти так же важен, как и желоба, так как перелив из желобов и просачивание на крышу вызовут протечки, проблемы с изоляцией и гниение крыши.

Как ухаживать за крышей

Во время сильного шторма, особенно урагана, водосточные трубы часто отсоединяются от якоря или отключаются от сети, и их следует регулярно проверять на прочность. Вы также должны инвестировать в высококачественные желоба, регулярно осматривать и чистить их. Невыполнение этого требования может привести к забитым желобам, просачивающейся крыше и гниющей черепице.

Когда дело доходит до брызг, унция профилактики того стоит. Выход из строя брызговиков может привести к тому, что вам придется заменить всю гниющую крышу. Вы должны сделать все возможное, чтобы избежать этого, поэтому убедитесь, что вы инвестируете в высококачественные желоба и брызговики.

Вы также должны не забывать о проверке всей крыши раз в два года или раз в год, в зависимости от погодных условий в вашем районе. Это сэкономит вам деньги в долгосрочной перспективе, если вы сможете произвести ремонт, как только заметите какое-либо повреждение.
