Наземный ростверк: Свайный ростверк

Содержание

Ростверки на свайные фундаменты

В отличие от внешне похожих на них малозаглубленных ленточных фундаментов, ростверки всегда передают нагрузки на сваи. Существуют плитные, ленточные, стаканные ростверки. Они бывают висячего, наземного, заглубленного типа. Изготавливаются из бетона (монолит, сборный), профильного сортимента (двутавр, швеллер), бруса. При проектировании учитывается стеновой, кровельный материал, этажность, регион строительства, прочие факторы.

Плитный ростверк по сваям

При больших габаритах тяжелого здания сложной конфигурации свайные поля обвязывают крупноформатными плитами. Монолитная конструкция предпочтительнее, толщина плит получается из расчета на продавливание. Низкие ростверки укладываются на стадартный «пирог»:

  • песчано-гравийная подушка – два слоя по 20 см с виброуплотнением каждых 10 см с увлажнением водой
  • кольцевой дренаж – на уровне подошвы ростверка
  • бетонная подготовка – 5 см стяжка без арматуры
  • гидроизоляция – стандартная процедура для ж/б изделий, эксплуатируемых в земле

Ввиду незначительного заглубления плиты низкого ростверка необходимо выполнить мероприятия по компенсации или предотвращению сил пучения:

  • замена грунта нерудным материалом – технология указана выше
  • теплоизоляция подошвы – по аналогии с УШП фундаментом, ребра жесткости не нужны

Висячие монолитные плитные ростверки встречаются редко ввиду сложности изготовления. Сборные модификации состоят из одной, нескольких плит, опирающихся на буронабивные (реже винтовые) сваи.

Ленточный свайный ростверк

Для снижения бюджета строительства изготавливается ростверк ленточного типа. Размеры зависят от факторов:

  • ширина стен – допускается свешивание кладки 10 см в каждую сторону несколькими рядами
  • количество свай в поперечнике – в индивидуальном строительстве обычно сваи монтируются в один ряд
  • высота – ростверк рассчитывают, как балку (один пролет), этот размер вычисляется в соответствии с нормами СП 63.13330

Низкие ленточные ростверки укладывают на бетонную подготовку со стандартной гидроизоляцией подошвы перед заливкой. Требования к материалам монолитных конструкций следующие:

  • бетон подготовки – класс В7,5 минимум
  • ростверк – класс В15 и выше
  • арматура – класс А400 (соответствует А-III)

Силы пучения присутствуют исключительно в низких ростверках, их компенсируют несколькими способами:

  • подушки из нерудных материалов + обратная засыпка заглубленной ленты песком, щебнем
  • утепление подошвы, отмостки, отбортовки – по аналогии с МЗЛФ по слою гидроизоляции укладываются листы пенополистирола XPS (производителей URSA, Технониколь и других)

Независимо от уровня ростверка относительно поверхности, необходима дренажная канализация, отводящая влагу от буронабивных свай.

Монолитная лента

Фундаменты, ростверк которых залит в опалубку, имеют большую пространственную жесткость в сравнении со сборными конструкциями. Балки ростверка армируются двумя поясами, в каждом из которых используется минимум два стержня арматуры периодического сечения.

Монолитный ростверк в 90% случаев используется по буронабивным сваям, поскольку:

  • материалы обладают одинаковым ресурсом, линейным расширением
  • в монолитном ростверке легче замуровать оголовки с торчащими из них прутками арматуры
  • используются одинаковые гидроизоляционные составы

Независимо от положения монолитного ростверка над поверхностью земли необходима укладка дренов, отводящих от бетонных свай грунтовые, поверхностные воды.

Сборная лента

Для технологий деревянного строительства идеально подходят сборные свайно-ростверковые фундаменты. Балки из бруса, двутавра, швеллера укладываются на оголовки, стыкуются в полдерева либо сваркой. Отсутствие бетонных работ позволяет:

  • снизить бюджет
  • приступить к строительству стен на следующий день

Сборная лента их ж/б балок встречается редко, в индивидуальном строительстве практически не востребована. Сложность конструкции заключается в узлах примыкания двух балок к оголовку одной сваи.

Сложнее всего обвязать монолитным ростверком винтовые сваи. Поэтому их обычно обвязывают брусом, двутавром, швеллером. Для кирпичной кладки применяются балки ростверка из двух сваренных швеллеров, смонтированных на ребро.

Стаканный ростверк по сваям

В зданиях с ж/б каркасами может применяться стаканный ростверк. Он имеет вид подколенника, установленного на плиту с размерами, кратными 15 см, 30 см (высота, ширина, соответственно). При этом, общая высота должна быть на 40 см больше глубины стакана. Расчеты конструкции стандартные:

  • продавливание – угловой сваи + колонны
  • изгиб – стакан + плита

При армировании пространственный каркас стакана уширяется внизу – связывается с плоской сеткой плиты. Каждый стакан опирается на 4 сваи, используется для монтажа колонн. Поэтому технология более востребована в промышленном, с/х строительстве.

Висячий ростверк

Недостатки высокого ростверка – сложная опалубка, необходимость забирки, компенсируются на пучнистых грунтах отсутствием изгибающих усилий, подушек из нерудных материалов, земляных работ. Для монолитных ростверков чаще используются буронабивные сваи. Балки сборных ростверков чаще стыкуют по оголовкам СВС.

Достоинствами висячего ростверка являются:

  • легкая гидроизоляция
  • строительство в сложных условиях
  • экономия бюджета
  • сокращение сроков сдачи объекта
  • высокая ремонтопригодность конструкции

Недостатком является невозможность изготовления пола по грунту – все остальные технологии (по лагам, плите) обходятся дороже. При возведении коттеджа по каркасным, срубовым, фахверковым технологиям бюджет строительства всегда минимальный. Поэтому затраты на забирку, утепление коммуникаций в подполье не могут серьезно увеличить себестоимость квадратного метра.

Подземный ростверк

Экономически выгоден подземный вариант при наличии в проекте техподполья, цокольного этажа. Основным преимуществом ростверка перед ленточным фундаментом является опирание на сваи:

  • после заливки монолитной ленты, плиты либо изготовления сборного ростверка из-под него можно удалить слой почвы 5 – 10 см лопатой
  • все нагрузки передаются на СВС либо буронабивные сваи
  • касательные силы печения компенсируются слоем песка при обратной засыпке ленты ростверка

Щель под подошвой монолитной конструкции в грунте защищается листовыми материалами. Для стандартной ленты МЗЛФ этого сделать невозможно. Гидроизоляция, дренажная система позволяют повысить ресурс любой ж/б конструкции, поэтому необходимы для любого низкого ростверка.

Наземный ростверк

Если глубина набухающего слоя в пятне застройки меньше 12 м, рациональнее использовать наземный ростверк, относящийся к низкому типу. Для компенсации сил пучения достаточно оставить между грунтом, плитой/лентой 10 см зазор. С обеих сторон щель закрывается листовым материалом, чтобы в нее не набивался, не наносился ливневыми стоками грунт.

На практике, технология производится в следующем порядке:

  • заливка буронабивных свай в опалубку с армированием
  • изготовление песчаной подушки
  • заливка ростверка с вмуровыванием в него оголовков свай
  • удаление песчаной засыпки из-под подошвы ленты
  • защита технологической щели по бокам плоским шифером
  • обратная засыпка песком
  • изготовление отмостки

Возвышающаяся над землей лента является одновременно цоколем здания. Для проветривания подполья необходимы продухи в монолитной конструкции. Поэтому рекомендуется увеличивать высоту ростверка до 0,6 м, чтобы сделать продухи, не ниже 0,4 м от нулевого уровня в противном случае зимой эти отверстия будет закупоривать снег.

Таким образом, ростверк по сваям в большинстве случаев предпочтительнее прочих типов фундамента в малоэтажном строительстве. Сваи проходят насквозь пучнистые почвы, опираются на несущий пласт. Ростверк собирает эксплуатационные, конструкционные нагрузки, распределяя их равномерно. Илы пучения отсутствуют полностью, что является гарантией максимально возможного ресурса постройки.

Фундамент на буронабивных сваях с ростверком

Важным и ответственным моментом при планировании возведения частного дома является выбор типа фундамента. Он может быть плитным, столбчатым, ленточным или свайным. Выбор конкретного варианта зависит от особенностей грунта на участке строительства и от предполагаемой нагрузки на основание в процессе эксплуатации здания.

В последнее время всё большую популярность приобретают фундаменты на буронабивных сваях с железобетонным ростверком. Они могут возводиться практически на любых грунтах, включая пучинистые, имеют высокую несущую способность и обладают достаточной прочностью для длительной эксплуатации. Большим преимуществом фундаментов такого типа является возможность их устройства своими силами без применения тяжелой строительной техники и с минимумом земляных работ. Понадобится только взять в аренду бур и заказать бетон с доставкой (последнее позволит значительно сократить сроки выполнения работ и единовременно залить монолитный ростверк).


Буронабивные сваи

Отличие буронабивных свай от готовых железобетонных изделий заключается в том, что изготавливаются они непосредственно в точке установки. Процесс создания сваи выглядит следующим образом:

  1. С помощью бура в точке установки устраивается шурф, нижняя точка которого должна располагаться ниже глубины промерзания, установленной для данной климатической зоны.

  2. В полученную скважину опускается обсадная труба, диаметр которой чуть меньше диаметра шурфа. Осыпавшийся при этом грунт удаляется, а на дно скважины засыпается небольшое количество песка или известкового щебня средней фракции.

  3. Порционно (примерно на 1 метр) заливается бетонная смесь, после чего в шурф опускается вибратор и производится трамбовка бетона с одновременным поднятием обсадной трубы примерно на 0,6 — 0,7 метра. Процесс повторяется до заполнения скважины и опалубки, устроенной над уровнем земли.

  4. Выполняется армирование сваи на глубину 1,5 – 2 метров путём погружения в бетон каркаса из арматуры прямоугольного или треугольного сечения (вертикальные рифленые прутки с диаметром 10 – 12 мм, связанные прутком с диаметром 6 мм). Размер каркаса подбирается с тем расчетом, чтобы между арматурой и внешней поверхностью сваи оставался слой бетона не менее 8 – 10 см. Верхняя часть каркаса должна выступать наружу, чтобы впоследствии ее можно было связать с армирующими элементами ростверка.


Процесс бетонирования буронабивных свай должен быть непрерывным. В холодное время года, согласно требованиям СНиП, необходимо обеспечить прогрев бетонной смеси для предотвращения ее промерзания и обеспечения надежного схватывания. Для этого может использоваться труба, закладываемая в тело сваи, или технология электропрогрева (погружение в раствор соединенных в цепь электродов с подключением электропитания). Допускается выполнение работ по бетонированию буронабивных свай при температуре воздуха до -10 градусов по шкале Цельсия. Определиться с оптимальной маркой бетона помогут технические рекомендации по устройству фундаментов на буронабивных сваях (ТР 100-99). В состав товарного бетона для буронабивных свай на один кубометр смеси должны входить песок и щебень (по 25% от общей массы) и 340 кг бетона рекомендованной марки.

Конструкция, назначение и расположение ростверка

Ростверк представляет собой конструкцию, соединяющую между собой сваи. Он позволяет равномерно распределять между ними нагрузку, оказываемую несущими элементами здания, позволяя избежать деформаций и разрушений, которые могут произойти из-за подвижки грунтов. Этот элемент может быть выполнен из металла и даже из дерева, но наиболее прочным и долговечным по праву считается железобетонный ростверк. Различают три варианта конструкции ростверка — сборный, сборно-монолитный и монолитный. Но первые два изготавливаются на заводе, доставляются на объект и устанавливаются с помощью крана, после чего объединяются в единый пояс. И только монолитный ростверк можно изготовить самостоятельно — без привлечения специалистов и использования тяжелого строительного оборудования.


Ростверки подразделяются по типу заглубленности:

  • висящий (высокий) — располагается выше уровня земли на выступающих из нее выставленных по уровню верхних торцах свай, актуален для построек с верховодкой и высоким залеганием грунтовых вод;

  • наземный — устраивается на поверхности земли, конструкция позволяет обойтись практически без земляных работ, но требует надежной гидроизоляции;

  • заглубленный — устанавливается в грунт на предварительно устроенной песчаной подушке, необходим небольшой объем земляных работ и устройство надежной гидроизоляции.

Последний вариант свайно-ростверкового фундамента используется крайне редко, так как по объему работ и стоимости создание ростверка сопоставимо с устройством ленточного мелкозаглубленного фундамента, но к этому добавляется еще и установка буронабивных свай. Висящие ростверки — самый простой и наиболее бюджетный вариант, но следует учитывать, что полам в этом случае потребуется утепление, а пространство между ростверком и землёй нужно будет прикрыть (например, цокольными панелями).

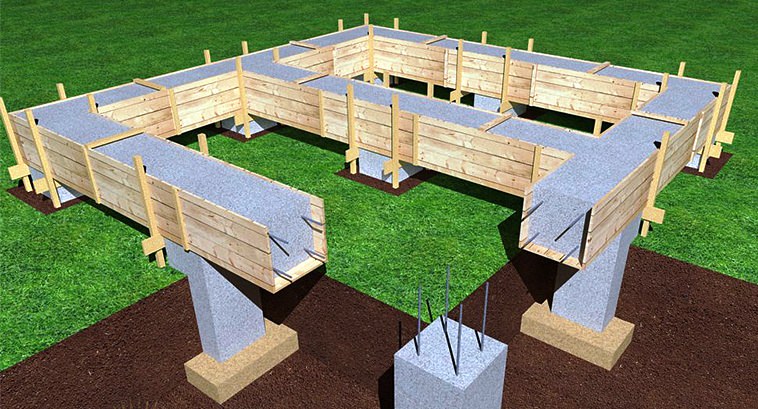

Создание наземного железобетонного ростверка

Под установку наземного железобетонного ростверка буронабивные сваи изготавливают с тем расчетом, чтобы их верхняя площадка с выступающей арматурой располагалась примерно на уровне земли. Высота свай выводится строго по уровню. Для установки наземного ростверка выкапывают небольшую траншею нужной ширины с прямоугольным сечением и создают в ней песчаную подушку толщиной 10 – 20 см, проливая ее водой и утрамбовывая. Затем устанавливают обычную прямоугольную опалубку, скрепляя щиты с помощью перемычек и подпорок. В траншее на проставки высотой 8 – 10 см устанавливают армирующий пояс ростверка (как минимум, двухъярусный), связывая его с армирующими элементами свай. Далее крепят трубы нужного диаметра в местах проходок инженерных сетей и точках расположения продухов, после чего производят заливку бетона.


Время схватывания бетона зависит от погодных условий. Обычно это не менее 10 дней, по происшествии которых можно демонтировать опалубку. Продолжать строительные работы (нагружать ростверк) можно не ранее, чем через месяц после заливки бетона.

Свайный фундамент с монолитным ростверком, устройство

Если вы решили возводить дом на нестабильном или очень влажном грунте с большими перепадами по высоте, то применять обычные ленточные фундаменты не получиться, так как они не способны выдерживать значительные нагрузки. В таком случае необходимо задействовать свайные основания с ростверками. Особенность ростверка в том, что он берет на себе всю нагрузку от дома и одинаково распределяет ее на опорные элементы.

Описание

На сегодняшний день монолитный ростверк можно выполнить в двух видах:

  1. Плитный. Это ростверк, который объединяет в единое целой все сваи.

    Плитный монолитный ростверк

  2. Ленточный. Этот элемент предполагает последовательное соединение свай.

    Ленточный монолитный ростверк

Устройство плитного ростверка осуществляется по всей площади дома, а вот ленточного – только под несущими стенами. Чаще всего в строительстве применяют именно ленточный монолитный ростверк. Дело в том, что тяжелые частные дома возводятся редко, а плитный ростверк в этом плане считается более дорогостоящим.

При этом ленточной тип ростверка может классифицироваться на несколько видов относительно того, как он располагается в грунте:

  1. Висячий. Он сосредоточен над уровнем грунта. От подошвы до почвы дистанция 10-15 см. Этот вариант ростверка стоит задействовать при строительстве дома на пучинистой земле. А вот какой фундамент лучше для дома из пеноблоков, и как его сделать. поможет понять видео из данной статьи.

    Ленточный монолитный ростверк

  2. Наземный. Этот элемент, у которого подошва сосредоточена на одном уровне с землей. Применять такую конструкцию можно только при строительстве дома на непучинистых или слабопучинистых грунтах. Почвы, которые несильно подвергаются пучению во время морозов, могут оторвать ростверк от свай. А вот как сделать фундамент для кирпичной бани, и как происходит строительство, поможет понять данная статья.

    Наземный ленточный монолитный ростверк

  3. Низкий. Это ростверк, который располагают в земле на уровень промерзания. На более благополучных землях ростверк могут погружать на глубину 200-400 мм.

Из всего разнообразия ростверков самыми популярными в строительстве остаются висячие. Они имеют довольны высокие показатели прочности, так что являются надежной опорой для легких строений. Их устройство не предполагает выполнение земляных работ.

На видео – свайный фундамент с монолитным ростверком:

Для каких домов подойдет

Выбирая подходящий вид ростверка, на качество почвы особого внимания не обращают. Лента ростверка может быть сосредоточена над уровнем грунта или опираться на него. В любом случае возводить свайный фундамент с ростверком необходимо для легковесных домов. Сюда можно отнести каркасные строения или небольшую деревянную постройку, например, баню.

Как происходит замена фундамента под деревянным домом своими руками, можно узнать из данной статьи.

А вот как выглядит столбчатый фундамент под каркасный дом, и как его сделать своими руками, указано здесь в статье.

Также будет интересно посмотреть на то. как выглядит ленточный фундамент под дом из бруса: https://2gazon.ru/postroiki/zhilye/fundament/pod-dom-iz-brusa.html

Возможно вам также будет интересно узнать о том, как правильно залить фундамент под дом.

Как сделать

Работы по возведению свайной конструкции с ростверком можно проводить собственноручно, но для этого предстоит подойти к процессу ответственно.

Подготовка

На этом этапе необходимо подготовить участок, выделенный под строительство. Для этого предстоит убрать верхний слой земли, а затем поверхность тщательно разровнять.

После можно переходить к разметке. Необходимо обозначить оси основания и места монтажа свай. На этом этапе лучше иметь при себе чертеж свайной конструкции с ростверком, который был разработан специалистом. На нем указывают все необходимые габариты и прочие данные: число свай, дистанция между ними, размер арматуры и геометрические габариты арматурных рам.

Рекомендуем также отдельный материал про свайно ростверковый фундамент.

Монтаж свай

Согласно разметке, используя особую технику или садовый бур, выполнить скважины. При строительстве домашних строений необходимо делать скважины размером 200-250 мм.

После этого воспользоваться следующим планом:

  1. Используя гидроизоляцию, скрутить трубу и опустить в вырытую ямку. Таким образом, удается гироизолировать стенки сваи. Для этих целей отлично подойдет рубероид. Так как в данном примере используется устройство ростверка висячего типа, то гидроизоляционная труба должна быть выше уровня грунта. А вот насколько, это уже будет зависеть от конструкции основания и типа почвы. Пространство, образовавшееся между грунтом и подошвой ростверка, может принимать различные размеры в каждой определенный точке. Важно, чтобы его расположение было строго горизонтальным.
  2. В ртубу монтировать арматурую раму. Он будет состоять из 3-4 стержней. Длина арматуры должна составлять столько, чтобы ее верхняя часть находилась выше торца трубы на 200-250 мм.
  3. Залить гидроизоляционное углубление бетоном.

Также будет интересно узнать о том, как правильно сделать фундамент под кирпичный забор.

На видео – монтаж свайн для фундамент с монолитным ростверком:

Несущая способность сваи определяется маркой бетона. Если вы используете марку 100, то для нее не страшна нагрузка до 100 кг/см2. Но это еще не говорит о том, что на таких сваях можно строить тяжелые дома. Необходимо еще определить несущую способность почвы, которая выступает в качестве опоры для фундамента. Сухая земля, сосредоточенная ниже уровня промерзания, обладает несущей способностью 6 кг/см2. А вот как выглядит фундамент под теплицу под поликарбонат, и как его сделать своими руками, очень подробно изложено в данной статье.

Возведение монолитного ростверка

Этот процесс выполняется в несколько этапов.

Опалубка

Для устройства опалубки необходимо воспользоваться следующим планом:

  1. Выполнить разметку. По ее линиям на расстоянии 50-90 см в почву вбить колышки. Их сечение должно быть 50х50 мм. В результате проведенной работы у вас должно получиться 2 ряда колышков, расставленных по тому периметру, где будет располагаться ростверк.
  2. Каждую пару колышков, которые будут установлены друг напротив друга, соединить при помощи брусков.
  3. В результате описанных действий должна образоваться П-образная конструкция. На нее набить доску, ширина которой 3-4 см. Верхний ее слой должен находиться на одном уровне с днищем возводимой опалубки.
  4. Монтировать горизонтальные доски. Перед этим в них проделать отверстия под сваи.Установить вертикальные стенки опалубки и соединить при помощи гвоздей к брускам, расположенным вертикально.Собранная конструкция опалубки внутри укрывается полиэтиленом.

А вот как происходит устройство фундамента под забор с кирпичными столбами, поможет понять данная статья.

На видео – опалубка для фундамент:

Армирование ростверка

Арматурная основа должна полностью находиться в бетоне. Так что перед армированием необходимо на дно опалубки установить бруски. Их ширина может быть разной, а вот толщина составлять 30-50 мм. Укладка арматурных стержней внизу ведётся на бруски, а далее они связываются. Во время их связки необходимо добиться равной дистанции между стержнями. Верхний пояс арматурного каркаса подвесить к поперечным брускам, которые использовали для связывания стоек опалубки. Пояс сверху и снизу соединить между собой.

На видео – армирование ростверка:

Количество арматуры

Чтобы определить требуемый расход арматуры, стоит воспользоваться соотношением площади поперечного сечения ростверка и суммарным значением сечений всех стержней. Эта пропорция составляет 1000:1. Расчет производится следующим образом:

  1. Ширину и высоту ростверка перемножить, а затем полученное значение поделить на 1000.
  2. Его поделить на площадь сечения одного стержня.

Результатом этих простых действий станет количество необходимой арматуры.

Заливка ростверка

Чтобы залить ростверк, необходимо задействовать бетон марок М300 и М350. При заливке опалубки ее предстоит обязательно штыковать. Это позволит убрать воздух, который может оказаться в толще бетона.

Сделать это можно, используя арматурный пруток. Самым прогрессивным методом считается использование специального вибратора. Но стоит он дорого, да и смыла в этом нет, так как применять его часто не придётся. Когда бетон затвердеет, то можно приступать к непосредственному строительству дома.

На видео – как происходит заливка ростверка:

Свайный фундамент с монолитным ростверком – это один из самых популярных типов основания при возведении легких конструкций. Процесс его возведения несложный, так что сделать все своими руками можно. Но перед этим не забудьте составить проект и произвести все расчеты.

Обзор свайно-ростверковых фундаментов, технология возведения, нюансы

Устройство столбчатого фундамента с ростверком

Устройство основания под будущую постройку выполняется по следующему алгоритму:

  • очистка территории от растительности с последующей обработкой химикатами;
  • разметка участка на основании проекта;
  • создание отверстий для будущих столбов;
  • трамбование грунта на дне ямы;
  • создание песчаной подушки высотой не менее 15 см;
  • укладка геотекстиля;
  • засыпка щебнем;
  • выполнение опалубки для каждой ямы;
  • накрывание полиэтиленом опалубочной системы;
  • создание каркаса для армирования свай;
  • формирование столбов путем заливки в отверстия бетона;
  • обработка поверхности столбов битумной мастикой;
  • монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
  • устройство песчаной подушки;
  • бетонирование ростверка с армированием конструкции;
  • создание гидро- и теплоизоляции.

Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет

Частичная и полная опалубочная конструкция

Обустройство опалубки буронабивного основания строения

Далее, выполняется установка опалубки в пробуренную скважину. Но, ее функцию может выполнять сам грунт, если он достаточно плотный и не обсыпается. Тогда выставляется только верхняя часть опалубочной конструкции для выполнения оголовков свай.

Итак, опалубкой может быть сам грунт, пробуренный наконечником в 200−250 мм на 90 и до 150 мм в глубину, с принятым в расчет состоянием почвы. Если же вследствие особенностей почвы ее приходится раскапывать, то в качестве опалубки можно брать металлические или асбестоцементные трубы соответствующего сечения. При устройстве буронабивного основания своими руками, можно свернуть рубероид, превратив его в подобие трубы.

Этот чехол специалисты называют «рубашкой», которую советуют делать на всю глубину сваи. Аргументация выполнения этого действия следующая. Приподнимающийся грунт «скользит по установленной защите или приподнимает его, оставляя само основание неподвижным». Помимо этого, «рубашка» не дает цементному молоку стечь в грунт, соответственно, не снижаются прочностные характеристики бетона.

При сооружении каркаса нужно принять меры, которые не допустят его сдвига и соприкосновения арматуры с почвой. Для этого можно своими руками установить временные деревянные подпорки или клинья. Их можно будет удалять по мере заполнения скважины.

Перед укладкой бетона требуется выполнить расчет отметки нижнего края ленточного фундамента, или, говоря по-другому, ростверка. Для этого потребуется использование нивелира или строительного гидравлического уровня.

Виды монолитных плит с ростверком

Фундаментная плита может возводиться с ростверком двух видов, различают два варианта конструкций, каждый из которых имеет определенные преимущества и недостатки:

Фундаментная подушка с нижним ростверком – при выборе этого типа фундаментов, поверхность плиты выполняет одновременно функции основания пола для помещений первого этажа, при этом в таких зданиях невозможно устроить подвальные помещения, а также представляет перекрытие. Существующие коммуникации (водопроводные и канализационные сети, разводка теплосетей и газопроводов) приходится располагать в приспособленных помещениях, так как отсутствует техподполье.

Фундаментная плита с верхним ростверком – при этом варианте расположения ростверка появляется возможность устройства подвального помещений и расположения в нем трубной разводки инженерных сетей. Ростверк располагается вверх от плитного основания, его высота будет равна высоте техподполья.

Виды ростверков

Классифицировать ростверки можно по их размещению над уровнем грунта. Условно можно выделить три основных типа этих конструкций:

  • Надземный ростверк (или возвышенный)
  • Наземный ростверк (или повышенный)
  • Подземный ростверк (или заглубленный)

Надземный ростверк

Между надземным ростверком и поверхностью грунта имеется промежуток, таким образом он висит в воздухе, опираясь на столбы фундамента. Такая конструкция позволяет избежать повреждения здания при большой вероятности затопления. Также такой тип фундамента строится на грунте с большой степенью пучения, так, чтобы увеличивающаяся в объемах почва не задевала нижнего края фундаментного ростверка. Такой тип горизонтального силового соединения требует повышенной теплоизоляции перекрытия пола, ведь под ним в буквальном смысле «гуляет ветер». Однако, такой тип фундаментного основания является единственно возможным, например, при строительстве зданий и сооружений в условиях грунтов с вечной мерзлотой.

Схема надземного ростверка

Наземный ростверк

Наземные или повышенные ростверки располагаются вровень с уровнем грунта. Между их нижней поверхностью и уровнем грунта не существует никакого промежутка – нижний край горизонтальной силовой линии лежит непосредственно на земле, или даже может быть несколько заглублен в грунт. В ряде случаев, перед размещением наземного ростверка с поверхности земли снимают верхний слой почвы и под нижнюю поверхность ростверка размещается подушка из грунта, который не подвержен пучению.

Подземный ростверк

Подземный или заглубленный ростверк заглубляется в грунт вашего участка. Также, как и в наземном ростверке при их строительстве под нижний уровень конструкции ростверка должна быть размещена подушка из грунта с низкой степенью расширения при замерзании.

Классификация ростверков по материалу изготовления

Схема подземного,наземный и надземного ростверка

Также ростверки можно поделить на типы в зависимости от материала их изготовления. Ростверк может размещаться как на заранее изготовленных сваях, так и на сваях, которые формируются в процессе строительства или на буронабивных сваях.

Заранее изготовленные сваи могут делаться из специальным образом пропитанного дерева, металлических труб или из железобетона.

Буронабивные сваи формируются непосредственно на участке в процессе строительства. Это является, пожалуй, наиболее простым и дешевым способом формирования свайного фундамента.

Разновидности ростверка по расположению

Возможны следующие варианты:

  • висящий фундаментный пояс;
  • возвышающийся ростверк;
  • мелкозаглубленная основа.

Рассмотрим каждую разновидность.

Возвышающийся над уровнем грунта

Отличительная черта высокого ростверка – расположение низа связующего пояса над поверхностью грунта на расстоянии 10–15 см, что позволяет:

  • соорудить возвышающуюся ростверковую основу на проблемных грунтах;
  • исключить влияние сил морозного пучения почвы;
  • избежать развития сырости за счет вентиляции пространства под постройкой;
  • сохранить положение фундаментных опор при подвижках слоев грунта.

Повышенный ростверк наиболее распространен и предусматривает расположение его подошвы на уровне грунта

Имеется еще одно серьезное преимущество возвышающегося силового контура – гравийно-песчаная подушка для фундамента высокой конструкции не требуется, так как он расположен выше нулевой отметки и не контактирует с почвой.

Минусы конструкции:

  • увеличенный уровень тепловых потерь за счет проникновения под основу здания холодных воздушных масс;
  • необходимость усиленной теплоизоляции пола, контактирующего с холодным воздухом;
  • повышенный уровень затрат, связанный с необходимостью монтажа по контуру здания защитных щитов декоративного цоколя.

Желая соорудить высокий ростверковый пояс, разберитесь, как правильно сделать цоколь дома, чтобы надежно защитить нижнюю часть строения и пол от холодных воздушных потоков.

Расположенный на нулевой отметке

Ростверковая основа, расположенная на одном уровне с почвой, возводится достаточно часто. Связующий пояс базируется на песчано-щебеночной подушке, имеющей толщину 15–20 см. Подсыпка производится после извлечения грунта под нижней плоскостью ростверка. Главная особенность конструкции – демпфирующая подушка.

Относится к данному типу, если происходит совпадение его подошвы и отметки планировки почвы

Она выполняет важные задачи:

  • предотвращает отрицательное влияние морозного пучения грунта;
  • не позволяет скапливаться талой воде и осадкам под ростверковой основой;
  • герметизирует зазор под горизонтальной балкой ростверка.

Заглубленный в почву

Силовая конструкция, связывающая верхние части опор, располагается ниже нулевой отметки. Технология сооружения предусматривает следующие работы:

  1. Подготовку приямка, расположенного между опорными колоннами.
  2. Выравнивание основы траншеи.
  3. Подсыпку гравийной подушки.
  4. Монтаж щитовой опалубки.
  5. Сборку и установку арматурной решетки.
  6. Заливку бетонного раствора.

Оголовки свай бетонируются в процессе заливки силовой рамы

Для повышения ресурса эксплуатации заглубленного ростверка важно надежно защитить его от влияния осадков. Разберитесь, как сделать отмостку вокруг дома правильно

Бетонная окантовка по контуру дома, выполненная с наклоном, обеспечит эффективный отвод влаги от ростверкового фундамента.

Основное отличие такого варианта состоит в расположении ленты ниже уровня земли

Заливка и засыпка

Бетон нужно заливать целиком, ровным слоем, перерывы делать не допускается, поскольку могут образоваться швы. Спустя несколько дней можно устранять съемную опалубку.

Поверхность столба необходимо обязательно обрабатывать гидроизоляционным материалом, после чего грунт засыпается назад. Если земля неровная – для засыпки применяется песок. Предварительно некоторые специалисты утепляют основание.

Для создания ростверка нужно монтировать сплошную опалубку. На ее дно кладется песок, сверху – целлофан. Далее связывается каркас, он приваривается к стержням арматуры.

Именно по такой технологии и создают столбчатый фундамент специалисты. Стоит помнить о том, что за выполнение работы лучше не браться, если у вас отсутствует опыт, и нет никаких навыков – работа серьезная, и если она будет выполнена неправильно, могут возникнуть проблемы.

https://youtube.com/watch?v=OYFQiCON_5Qrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

  • gold-cottage.ru
  • stroyvopros.net
  • bouw.ru
  • rumydom.ru

Подготовительный этап

Перед тем, как приступить к работе по заливке монолитной плиты с ростверком, соберите инструменты и материалы, которые вам понадобятся в процессе:

  • лопата;
  • тачка;
  • пилы – ручная и болгарка;
  • измерительный инструмент;
  • сварочное оборудование;
  • бетономешалка;
  • столярный инструмент;
  • шнуры разметочные;
  • сваи – их количество рассчитывается таким образом, чтобы обеспечить равномерность нагрузки.

Теперь можно приступать к подготовительным процедурам:

  • Сначала выройте котлован – вряд ли это стоит делать вручную, лучше воспользоваться услугами экскаватора. При этом проследите, чтобы экскаваторщик аккуратно вынимал грунт и соблюдал точные размеры.
  • Установите сваи в заранее намеченных местах.
  • Приступайте к заливке свай цементным раствором – помните о необходимости подушки из песка и гидроизоляции. В качестве гидроизоляции используют специальные оклеечные, обмазочные и проникающие вещества.

После всего этого подготовку можно считать завершенной – остается лишь заключительный аккорд в виде засыпки котлована. Вам придется справляться с этой задачей вручную – использовать для этого специальную строительную технику нельзя.

Расчет буронабивного фундамента с ростверком

При расчете необходимо руководствоваться данными о характеристиках грунтов и материалов, указанных в СНиП 2.03.01-84, 11-23-81, 11-25-80, 2.05.03-84 и 2.06.06-85. Всего проводится три расчетные операции:

Расчет буронабивных свай

В ходе расчета определяется длина свай (глубина залегания), их сечение, количество и схема расположения. Диаметр буронабивной сваи для строительства коттеджа составляет от 15 до 40 см. Наиболее часто этот параметр принимают равным 20 см. Чтобы не проводить сложные расчеты с использованием громоздких формул, предлагаем воспользоваться готовой таблицей, в которой указана несущая способность опор различного диаметра, а также приблизительный расход бетона и арматуры:

Зная несущую способность одной опоры можно по простой формуле рассчитать расстояние между элементами:

l = P/Q, где

l — расстояние между сваями;

P — несущая способность 1 сваи;

Q — нагрузка на 1 пог. метр фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

  • по углам дома;
  • вдоль несущих стен с выбранным шагом;
  • под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.

Расчет монолитного ростверка

Расчет ростверка заключается в определении его ширины и высоты. Для вычисления ширины можно использовать формулу:

В = М/L*R

В — ширина ленты ростверка;

М — масса дома;

L — длина ростверка;

R — несущая способность верхнего слоя грунта.

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

В соответствии с вышеприведенной формулой ширина ростверка в большинстве случаев определяется в диапазоне 30-50 см. Для коттеджа достаточно среднего значения ширины — 40 см при стандартной высоте 20-50 см в зависимости от желаемого заглубления.

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон. Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости

Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

Как выбираются сваи под фундамент?

При выборе свай определяются, из какого материала и вида они нужны. Они бывают:

  • круглые;
  • квадратные;
  • деревянные;
  • железобетонные;
  • металлические;
  • разного диаметра и сечения.

Если принято решение сделать свайно-ростверковый тип фундамента, должны быть сделаны тщательные расчеты. Исходя из этих расчетов, выбирается вид, диаметр или сечение столбов.

При выборе столбов нужно еще учитывать, что они бывают разного типа по способу углубления в почву:

  • буронабивные;
  • винтовые;
  • вбиваемые.

Буронабивная свая делается прямо в почве. Для этого бурят скважину до нужной отметки и постепенно бетонируют ее.

Винтовые сваи ввинчивают в почву. Есть ручные винтовые, которые можно вворачивать вручную. Есть винтовые, которые ввинчивают при помощи спец. техники.

Так, можно подогнать к месту стройки трактор Беларусь с навесным механизмом под бур или со снятым буром. На место сочленения бура укрепить винтовую сваю. И ввинтить ее механическим способом.

Вбиваемые столбы на участке можно вбить, подогнав мобильный копёр, так называемую машину для забивки. Можно использовать экскаватор со сменными навесными приспособлениями, если в их числе есть молот.

Обычно вбиваются железобетонные столбы круглого или квадратного сечения с острым концом на стороне вбивания.

Это делается путем использования вбивающего механизма, с применением молота или вдавливания. Таким образом свая вгоняется в землю на нужную глубину.

Чаще всего такие столбы вгоняются в почву под массивные строения. Под дачи и коттеджи они нужны только в том случае, если строение будет большого веса. Но тогда и количество свай следует рассчитать тщательней и без ошибок.

Типы и назначение ростверков

Ростверковые конструкции различаются по типу и назначению. При выборе необходимой конструкции учитывается много факторов.

Ленточные фундаменты с ростверками

Для зданий, довольно прочной и надежной опорой являются свайные фундаменты с ленточным ростверком, для устройства которых используют две технологии. Одна из них применяется при обустройстве оснований выше уровня грунта, а вторая – на этапе создания решетчатой конструкции, которая принимает на себя часть нагрузки.

Ленточный фундамент с ростверком в разрезе

Ленточный фундамент – это оптимальный вариант для устройства основания на склонах и участках со сложным рельефом, поскольку не требуется выполнение сложных подготовительных работ по планированию участка с привлечением спецтехники. Данная конструкция прекрасно подходит для возведения сооружений из облегченных материалов.

Используя при строительстве дома ленточный фундамент обязательно необходимы:

  • Песчаная подушка, толщина которой составляет 200-300 мм. Она создается под бетонным каркасом и сваями для их защиты от разрушительного воздействия грунтовой влаги.
  • Гидроизоляция решетки и опор, для чего применяют полиэтиленовую пленку, рубероид или асбоцементные трубы.

При обустройстве фундамента необходимо тщательно рассчитывать количество и шаг свай в ленточном ростверке, а также его толщину и прочие параметры.

Для забора

Устройство ростверка для заборов необходимо для полноценной защиты конструкции, которую не может обеспечить плоскость ограждения. Создание пояса обусловлено не только обеспечением от внешних факторов, но и для того, чтобы например домашние животные не могли выбраться за пределы участка. Причины могут быть любыми, но исполнение всегда должно быть качественным, обеспечивать прочность и долговечность конструкции.

Ростверк для забора

В принципе, ростверк под забор практически не отличается от пояса, используемого при обустройстве фундаментов домов. Здесь использована та же конструкция, стройматериалы и выполняются аналогичные функции.

Для свайного основания

Необходимость устройства столбчатого фундамента с ростверком обуславливается непосредственно конкретной конструкцией здания, его весом и жесткостью каркаса сооружения. Для того чтобы опорные колоны не заваливались их обязывают монолитным железобетонным, металлическим или даже деревянным поясом.

Свайное основание с ростверком

В строительстве используется несколько схем свайного основания зданий:

  • Колонны с навесным поясом заглубляются в грунт. Данная схема используется в 90% всех свайных фундаментов;
  • Столбы опираются на щебневую насыпь без углубления в грунт. При такой схеме обеспечивается высокая жесткость основания дома, что позволяет максимально снизить вероятность просадки сооружения;
  • Без ростверка. Этот вариант используется для строительства небольших домов.

Выводу по ростверку

Опалубка для ростверка предусматривает съемное дно, формирующее гладкую нижнюю поверхность висящей в воздухе балки. В целом же принципиальных различий в отливке разных видов ростверков нет, различия лишь в трудоемкости земляных работ или подъема бетонной смеси в более высокий желоб опалубки. Армирование и заливка бетоном опалубки ростверка также не имеет особых отличий с заливкой ленточных фундаментов.

Ростверк часто называют столбчато-ленточным фундаментом, поскольку он внешне похож на ленточный. Это некорректное название, так как есть серьёзное различие в конструкции, назначении и свойствах. Лента у ленточного фундамента сама, всей поверхностью равномерно передает полную нагрузку на грунт, так как всей поверхностью плотно лежит на земле. Если у неё и есть столбы, то они скорее нужны для увеличения боковой работающей поверхности и особой роли в передаче нагрузок на грунт не играют.

Смысл ростверка – только объединение свай, работающих для передачи точечной нагрузки на грунт, и перераспределение на них общей нагрузки, сам он при этом на грунт нагрузку не передает и никогда не опирается на него, так как связан со сваями относительно слабо и при зимнем пучении грунта от свай его может просто оторвать.

Ростверк используют для относительно нетяжелых 1-3 этажных зданий, а в сейсмоопасных районах только для очень легких и одновременно прочных деревянных, каркасных и сип-панельных домов.

Строительство фундаментов по адекватным ценам

Вы желаете построить собственный дом, баню или летнюю кухню с беседкой? У вас уже есть идеи или проект, как все это будет выглядеть на вашем участке? Тогда наступило время для реализации ваших планов!

Любому строительству предшествует выбор фундамента и его возведение. Вы уверены, что сможете самостоятельно спроектировать его, учитывая тип грунта, угол наклона участка и величину нагрузок? Когда работа требует соблюдения СНиП и общих технических правил, ее лучше доверить опытному подрядчику!

Наша компания принимает заказы на проектирование и строительство фундаментов в Московской области. Подбирая конструкцию, наши специалисты учитывают состояние и вид грунта, площадь строения и величину его нагрузок. Заказчик может полностью возложить на нас обязательства по возведению фундамента под ключ или воспользоваться отдельными услугами.

Виды фундаментов – по договору, качественно и в установленные сроки

Работая с заказчиком, учитываются его интересы и финансовые возможности. Для того, чтобы качество работ было высоким, мы имеем соответствующее оборудование и технику. Заказав строительство фундаментов под ключ, вы получите комплексное обслуживание, куда входят все работы, от проектирования до технического надзора и сдачи в эксплуатацию. Мы предлагаем следующие виды фундаментов:



Порядок работы

Предлагая строительство фундамента под дом и объекты различной категории, мы выполняем все работы поэтапно. Получив от вас заявку, наш специалист окажет помощь в подборе фундамента и рассчитает стоимость работ, при необходимости инженер направляется на осмотр участка. Согласовав смету, работы будут выполнены после внесения предоплаты (от 30 до 50%). После того, как объект будет сдан, заказчик оплачивает оставшиеся денежные средства. Цены на строительство фундамента зависят от сложности работ и типа конструкции.

Принимая заказы на строительство фундамента, мы даем гарантии качества! Для нас очень важно, чтобы ваш дом был крепким и надежным!

STONE WOOD – Строительство домов под ключ

Свайно-ростверковым фундаментом называется заглубленный тип свайного фундамента, в котором сваи объединены лентой из бетона или металла. Эта соединяющая лента называется ростверком и служит для повышения прочности и надежности конструкции. Такой фундамент подходит для создания надежного основания при строительстве здания на неустойчивом грунте, на склонах и водоносных пластах.

Компания «STONE WOOD» предлагает профессиональные услуги по проектированию, расчетам и возведению свайно-ростверкового фундамента из высококачественных материалов в  Нижнем Новгороде и областях. Мы гарантируем выгодные цены, своевременное выполнение заказа, а также соблюдение современных строительных стандартов и требований.

Особенности и преимущества

Свайно-ростверковый фундамент применяется при строительстве зданий малой этажности. Технология монтажа предусматривает применение специальной техники. При необходимости устройства подвала или цокольного помещения требуются сложные инженерно-технические расчеты.

Устройство свайно-ростверкового фундамента пользуется популярностью благодаря следующим преимуществам:

  • может использоваться на любых видах грунта;
  • упрощает строительные работы на рельефной местности;
  • конструкция не только экономична, но и долговечна;
  • может монтироваться практически при любой погоде;
  • хорошо выдерживает вертикальные нагрузки.

Виды и конструкции

Основная задача ростверка состоит в распределении нагрузки между всеми элементами фундамента. В зависимости от индивидуальных условий, типа грунта и массы здания, применяются различные конструктивные решения. Фундаменты могут различаться по конструкции, способу и глубине погружения в грунт, а также типу используемых свай.

Конструкция

Конструктивно различают три типа ростверков, применяемых при устройстве фундамента:

  1. Сборный. Сваи соединяются с помощью отдельных элементов на сварном каркасе. Установка такого ростверка осуществляется с помощью подъемной техники.
  2. Монолитный. Соединение свай выполняется при помощи литой плиты или ленты, которая сооружается прямо на месте.
  3. Комбинированный. Представляет собой сочетание сборных конструкций, соединенных непосредственно на месте в монолитную систему.

Способ заглубления в грунт

Сваи для фундамента могут устанавливаться в грунт различными способами:

  1. Забивание. Сваи вколачивают в землю с помощью гидравлического или дизельного молота.
  2. Набивка. Сваю устанавливают в подготовленную скважину и бетонируют.
  3. Вкручивание. Винтовые сваи заглубляют при помощи вращений по направлению лопастей с применением специнструмента.

Глубина

Ростверк фундамента может располагаться:

  • ниже уровня земли — такой тип называется заглубленным;
  • на поверхности земли — вплотную примыкает к верхней поверхности грунта;
  • над грунтом — его еще называют висячим, так как он располагается на наземных опорах.

Тип ростверка определяется индивидуальными характеристиками объекта. Например, висячий тип чаще применяется при высоком уровне расположения грунтовых вод.

Тип свай

В зависимости от того, каким способом сваи будут устанавливаться в грунт, различают такие модификации:

  • забивные — сваи с заостренным наконечником из дерева, железобетона или стали, предназначенные для машинной установки;
  • буровые — железобетонные опоры для установки в скважину;
  • буронабивные — опоры, предназначенные для установки в скважину с опалубкой и арматурой под последующее бетонирование;
  • винтовые — полые трубообразные опоры с лопастями и острым окончанием для ввинчивания в землю.

Сечение свай может быть как круглым, так и квадратным.

Этапы возведения

После завершения проектирования и расчетов начинается поэтапное сооружение свайно-ростверкового фундамента. Этапы включают:

  1. Подготовительные работы. Они включают удаление мусора, верхнего слоя земли и растительности, а также нанесение разметки в соответствии с проектом.
  2. Земляные работы. Они заключаются в рытье траншей для ростверка и трамбовке песком.
  3. Бурение скважин и установка свай. Дно скважин также трамбуют песком, после чего выполняются гидроизоляционные мероприятия и устанавливаются сваи.
  4. Установка элементов коммуникаций. Если в фундаменте проектом предусмотрено залегание бытовых коммуникаций, об этом заботятся заранее, чтобы не допускать вмешательства в готовую конструкцию.
  5. Монтаж ростверка. Включает подготовку опалубка, установку арматурного каркаса и заливку бетоном.
  6. Бетонирование скважин. Производится одновременно с заливкой опалубки.
  7. Демонтаж опалубки. Производится после того, как бетонный раствор затвердеет (процесс занимает около 10 суток).

Чтобы получить консультацию по вопросам сооружения свайно-ростверкового фундамента, сделать заказ и получить предварительный расчет стоимости, достаточно позвонить менеджерам компании «STONE WOOD» по указанным на сайте телефонам.

Буронабивные сваи с ростверком

Буронабивные сваи с ростверком – один из самых распространенных методов, согласно которому монтируется фундамент на наиболее сложных грунтах с гарантией последующей целостности фундамента, поскольку разумным и приемлемым на сегодня вариантом при строительстве здания является свайный фундамент, идеально подходящий для домов из газобетона или кирпича.

Выдержать фундамент среднестатистического особняка способна не каждая местность, в виду чего при строительстве зданий приходится прибегать ко все большим уловкам и хитростям, особенно если речь заходит о строительстве загородных домов.

Буронабивные сваи с ростверком применяются нашими специалистами при строительстве фундамента зданий довольно часто, поэтому если вы закажете у нас установку буронабивных свай с ростверком, то можете быть уверены в гарантированном качестве и высоком профессионализме при выполнении каждого этапа работ.

Что представляют собой буронабивные сваи с ростверком?

Изначально название ростверк происходит от немецкого Rostwerk, то есть решетка (Rost) и строение (Werk). Как результат – получается конструкция, которой удается объединить сваи в одно целое.

Ростверк в качестве фундамента играет существенную роль, так как благодаря нему любые нагрузки на сваи распределяются равномерно. Ростверк может быть представлен и в качестве балки, и в качестве железобетонной плиты.

Устройство буронабивных свай с ростверком также играет еще одну немаловажную роль – ростверк через сваи передает нагрузку от всей наземной части строения на грунт. В случае с деревянными домами подобную роль играет самый нижний венец конструкции, то рассматривать мы будем кирпичные постройки.

Виды ростверка и его устройство

Фундамент ростверк, как правило, можно выполнить либо в виде ленты, либо в виде плиты. Если плитный ростверк будет объединять оголовки каждой сваи, то ленточный – оголовки только рядом стоящих свай, расположенных под стенами конструкции.

Специалисты буровой компании «БОРА» для устройства ростверка могут применять различные материалы: сталь, дерево, сборный или монолитный железобетон. Металл применять мы не рекомендуем, поскольку его расход в этом случае довольно велик.

Для устройства металлического ростверка нельзя обойтись без крана и последующей антикоррозийной обработки. Наиболее практичным и технологически выгодным и недорогим вариантом мы считаем монолитный ростверк из железобетона.

Буронабивные сваи с ростверком – наиболее популярный вариант при строительстве

Так как сваи в целом являются весьма недорогим материалом для укрепления фундамента (они намного дешевле, чем основательный монолитный и ленточный фундамент), стоит также отметить и то, что у таких свай большая несущая способность.

Одна свая способна выдержать порядка 1600 килограмм, а для того, чтобы укрепить фундамент дома достаточно около 30-50 свай размером 1600 килограмм.

Располагаются буронабивные сваи с любым видом ростверка ниже уровня, на котором промерзает грунт и после этого обязательно заключаются в «рубашку», то есть в два слоя рубероида. Такая рубашка значительно снижает давление на сваи в морозные дни, когда из-за него сваи выталкиваются наружу, а также надежно гидроизолирует.

Этапы строительства фундамента на основе буронабивных свай с ростверком

Мы гарантируем неизменно качественные работы независимо от времени года, а когда речь заходит о строительстве фундамента свайно-ростверкового типа, устройство его будет происходить следующим образом:

  1. Мы установим опалубку поверх свай.
  2. Затем установим арматурный каркас внутри опалубки.
  3. После этого можно заливать ростверк бетоном (здесь стоит отметить, что технология заливки аналогична той, что применяется в случае с ленточным фундаментом).
  4. Высотка ростверка должна быть в идеале не менее 30 сантиметров, а в ширину конструкция должна быть немного больше, чем толщина стен здания, то есть около 40 сантиметров.

Важно отметить, что фундамент на буронабивных сваях не потребует большого количества земляных работ, а также времени и затрат. Если вы остановите свой выбор именно на таком способе постройки, то получите качественный и надежный фундамент, отвечающий всем современным требованиям.

Типы свайно-ростверкового фундамента

Есть две разновидности такого фундамента: с заглубленным ростверком и с висячим ростверком. Позвоните нам или оставьте сообщение в форме обратной связи, если желаете получить исчерпывающую консультацию относительно конкретно вашего случая.

Как правило, с висячим ростверком получается фундамент, идеально подходящий не только для легких каркасных домов из дерева, но и для тяжелых, с более мощными конструкциями.

Фундамент на сваях с заглубленным ростверком рекомендуется для деревянных домов, стены которых будут выполнены из брусьев толщиной до трехсот миллиметров. Но также этот вариант прекрасно подойдет, если планируется строительство дома из кирпича или монолитных домов.

Влияние ориентации грунтовых гвоздей на стабилизирующие механизмы рыхлых откосов

Геометрия модели

Численная модель, представляющая контрольный случай, рассматривает рыхлый откос высотой 10 м, 34° (т. засыпка вышележащего полностью разложившегося гранита (ГРГ) (см. рис. 2). Предполагаемый профиль грунта упрощает чрезвычайно изменчивый характер профиля рыхлой насыпи, возникающий в результате опрокидывания концов. В качестве параметрического исследования также рассматривались два различных типа конической геометрии насыпи (рис. 2). Эталонная модель состоит из семи рядов грунтовых гвоздей, соединенных между собой конструкционной облицовкой на поверхности склона. Нижняя граница ограничена по вертикали и горизонтали, а вертикальные границы с обеих сторон могут смещаться только по вертикали.

Рис. 2.

Рис. 2. Сетки конечных разностей, принятые при численном анализе: ( a ) равномерная засыпка 3 м; ( b ) тонкий конический заполнитель; ( c ) толстый конический заполнитель. Три различных расположения гвоздей, как показано на рис.3 проверены. Первое расположение гвоздей состоит из круто наклоненных грунтовых гвоздей, расположенных перпендикулярно поверхности склона. Это типичное расположение ногтей в современной практике. Во втором случае гвозди субгоризонтальные (т. е. наклонены под углом 20° к горизонтали), что является типичным наклоном гвоздей в срезах. Третье расположение гвоздей, обозначенное как гибридное расположение гвоздей, представляет собой комбинацию субгоризонтальных и круто наклоненных гвоздей. Длину гвоздей определяют с помощью процедур, описанных в Приложении А.Принятые длины гвоздей для эталонных случаев (т. е. склоны высотой 10 м) показаны на рис. 3. В некоторых случаях также учитывается наличие встроенной подошвенной стенки глубиной 0,5 м (рис. 3).

Рис. 3.

Рис. 3. Расположение гвоздей в почве, учитываемое при численном анализе: ( a ) круто наклонное расположение гвоздей; ( b ) субгоризонтальное расположение гвоздей; ( c ) гибридное расположение гвоздей.

Конститутивные модели и параметры модели

Рыхлая засыпка и CDG под ней были смоделированы как упруго-идеально пластичный континуум грунта с критерием разрушения Мора-Кулона.Принятые параметры грунта приведены в таблице 1. Перед разжижением модули сдвига ( G ) и объемного сжатия ( K ) рыхлой засыпки рассчитываются на основе предполагаемого модуля Юнга ( E ), равного 5 МПа, и Коэффициент Пуассона ( ν ) 0,3. Прочность на сдвиг в осушенном состоянии характеризуется типичными параметрами эффективной прочности для сыпучих засыпных материалов (т. е. параметр сцепления c ′ = 5 кПа и угол трения = 35°). Статическое разжижение рыхлой засыпки моделировалось постепенным снижением прочности на сдвиг.Подход полного напряжения был принят, чтобы имитировать низкую прочность на сдвиг в результате статического разжижения. Этот упрощенный подход игнорирует инициирование недренированного деформационного размягчения и считается консервативным, так как не учитывается первоначальная мобилизация сил гвоздя при небольшой деформации. Угол трения () и угол дилатации ( ψ ) принимаются равными нулю, а параметр c ′, соответствующий прочности на сдвиг в недренированном состоянии в критическом состоянии, рассчитывается при условии, что c u = 0.13 (где – вертикальное эффективное напряжение на месте; см. Приложение А). Предполагается, что большой недренированный объемный модуль ( K ) в 10 ГПа имитирует условие постоянного объема при сжижении. Соответствующий модуль сдвига ( G ) определяется на основе того же модуля Юнга ( E ) в 5 МПа.

Таблица 1.

Таблица 1. Параметры модели для грунтов. Грунтовые гвозди с межцентровым расстоянием 1,5 м были смоделированы в расчетах как вантовые элементы, которые являются упругими элементами только с осевой (растяжение или сжатие) способностью.Принятые параметры модели приведены в табл. 2. Они определены на основе стального стержня диаметром 25 мм, установленного в скважине диаметром 100 мм. Площадь поперечного сечения ( A ) кабельного элемента определяется по геометрии залитого гвоздя (т. е. наружный диаметр 100 мм). Модуль Юнга ( E ) рассчитывается на основе показателя высокопрочной стальной арматуры и делится на 1,5 м, чтобы учесть горизонтальное расстояние между грунтовыми гвоздями в модели плоской деформации.Вклад цементного раствора, окружающего стальную арматуру, консервативно игнорируется. Периметр гвоздя ( P ) используется для определения подвижного сопротивления сдвигу вдоль границы раздела грунт-гвоздь. Поэтому он рассчитывается исходя из внешнего диаметра залитого гвоздя (т. е. 100 мм) и делится на расстояние по горизонтали в 1,5 м.

Таблица 2.

Таблица 2. Параметры модели грунтовых гвоздей. Из-за возможного «обтекания» разжиженной насыпной засыпки вокруг грунтовых гвоздей, конструктивные узлы вдоль той части гвоздей, которая находится внутри тела насыпной засыпки, опущены (рис. .4). Этот подход «развязки» является консервативным, поскольку он игнорирует возможное взаимодействие между грунтовыми гвоздями и разжиженным рыхлым заполнителем. Следовательно, необходимо указать свойства интерфейса только для той части грунтовых гвоздей, которая заделана в грунт in situ (например, CDG). Поведение вдоль границы раздела грунт-гвоздь определяется свойствами срезных соединительных пружин в конструктивных узлах элементов троса. Жесткость сдвиговой соединительной пружины ( K s ) рассчитывается на основе модуля сдвига окружающего грунта и предполагаемой толщины зоны сдвига, которую трудно оценить.В этом исследовании было проведено сравнение между результатами лабораторных испытаний на отрыв и численным моделированием испытаний на отрыв. Масштабный коэффициент 10 оказался подходящим для соответствия результатам испытаний на отрыв, что подразумевает зону сдвига толщиной примерно 0,1 м. Таким образом, жесткость пружины на сдвиг ( K s ) рассчитывается как

(1)

Рис.

, где K s — жесткость сдвиговой соединительной пружины, G — модуль сдвига окружающего грунта, D — диаметр залитого грунтового гвоздя, а S — расстояние по горизонтали почвенные гвозди.

Чтобы вычислить K s из ур. 1 значение G было принято в качестве модуля сдвига CDG (т.е. 9615 кПа). Максимальное сопротивление трению, которое может развиться вдоль границы раздела грунт-гвоздь, определяется когезионной прочностью ( C s ) и коэффициентом трения () срезной соединительной пружины.Когезионная прочность ( C s ) рассчитывается по параметру сцепления ( c ′ ) 5 кПа, а коэффициент трения () принимается равным 35°, что соответствует окружающему CDG. облицовка в расчетах моделируется свайными элементами. Параметры модели приведены в табл. 3. Моделируемая конструкция представляет собой ростверк, состоящий из железобетонных балок шириной 600 мм и глубиной 300 мм с шагом 1,5 м по горизонтали и вертикали. Взаимодействие откосной облицовки и насыпи контролируется сдвиговыми и нормальными пружинами связи в узловых точках.Перед сжижением жесткость срезной соединительной пружины ( K s ) определяется по уравнению. 1, где G принято за рыхлую засыпку перед разжижением (т. е. G = 1923 кПа). Когезионная прочность ( C s ) рассчитывается по параметру сцепления ( c ′ ) 3 кПа, а коэффициент трения () принимается равным 35°. При разжижении жесткость сдвиговой соединительной пружины K s уменьшается в соответствии с уменьшением модуля сдвига разжиженного сыпучего наполнителя.

Таблица 3.

Таблица 3. Параметры модели для облицовки откоса. В расчетах, где присутствует закладная подошвенная стена для поддержки облицовки откоса, закладная стена моделируется как свайные элементы и предполагается, что она соединена с основанием откоса. перед. Параметры модели заглубленного цоколя приведены в таблице 4. Моделируемый заглубленный цоколь представляет собой непрерывный железобетонный цоколь шириной 0,5 м и глубиной 0,5 м. Предполагая, что передняя стенка заглублена в прочный грунт, параметры жесткости сдвиговых и нормальных пружин связи могут быть определены из свойств CDG.

Таблица 4.

Таблица 4. Параметры модели для заделки носка.

Процедура моделирования

Процедура моделирования в каждом анализе состояла из трех основных этапов. На первом этапе начальные напряжения создавались путем принятия параметров модели, соответствующих состоянию до разжижения (см. табл. 1). Начальные напряжения в грунте на месте (т. е. CDG) сначала рассчитывались в предположении, что рыхлая засыпка отсутствовала. Затем геометрия рыхлой засыпки создавалась слой за слоем, чтобы имитировать отложение рыхлой засыпки.Второй этап имитировал строительство грунтовых гвоздей и облицовки откосов, а также заделку носка, если это применимо. Задавались расположение и свойства материалов грунтовых гвоздей и облицовки ростверка, решалась модель на равновесие. Все смещения, возникшие на первом и втором этапах, были обнулены перед началом третьего этапа. Третий этап моделировал статическое разжижение рыхлой засыпки. Величина рыхлой засыпки, которая считалась насыщенной и разжиженной, постепенно снижалась от 35° до 0° ступенчато.На последнем этапе, когда значение было уменьшено с 10° до нуля, параметр c был изменен на критическое состояние недренированной прочности на сдвиг ( c u = 0,13) одновременно. В результате c u колебались в пределах 3–6 кПа. Кроме того, модуль сдвига был немного уменьшен, чтобы отразить недренированные условия (см. Таблицу 1). Статическое равновесное решение получали на каждом промежуточном этапе. Были исследованы мобилизованные силы и деформация гвоздя на последнем этапе.В данном исследовании не учитывалось матричное всасывание, изначально присутствующее в рыхлой засыпке. Это предположение консервативно занижает силу подвижного стержня, особенно для субгоризонтальных стержней, поскольку ожидается, что небольшая деформация будет вызвана во время процесса насыщения из-за инфильтрации. В численном анализе были рассмотрены два основных сценария нагрузки. Первый сценарий предполагал полное разжижение, при котором все тело наполнителя разжижалось и достигало критического состояния прочности на сдвиг в недренированном состоянии.Второй сценарий нагружения предполагал, что сжижен только слой насыпи толщиной 0,5 м (т. е. разжижение на границе раздела). Насыщенное заполнение над разжиженным слоем моделировалось дренируемыми параметрами ( c ′ = 0 кПа и = 26°). Это должно имитировать разрушение при скольжении, соответствующее разжижению, происходящему в относительно тонком слое рыхлого наполнителя.

Giant Girder Grids — Как работают небоскребы

Центральная опорная конструкция небоскреба представляет собой его стальной каркас . Металлические балки склепаны встык и образуют вертикальные колонны .На уровне каждого этажа эти вертикальные колонны соединены с горизонтальными ригелями балок. Во многих зданиях также есть диагональные балки, проходящие между балками для дополнительной опоры конструкции.

В этой гигантской трехмерной сетке, называемой надстройкой , весь вес здания переносится непосредственно на вертикальные колонны. Это концентрирует нисходящую силу, вызванную гравитацией, в относительно небольших областях, где колонны опираются на основание здания.Затем эта сосредоточенная сила распространяется на подконструкцию под зданием.

В типичном каркасе небоскреба каждая вертикальная колонна установлена ​​на фундаменте . Колонна опирается непосредственно на чугунную плиту , расположенную поверх ростверка . Ростверк представляет собой набор горизонтальных стальных балок, уложенных бок о бок в два или более слоев (см. схему ниже). Ростверк опирается на толстую бетонную подушку, залитую прямо на твердую глину под землей.После того, как сталь на месте, вся конструкция покрывается бетоном.

Эта структура расширяется ниже в земле, так же, как пирамида расширяется, когда вы спускаетесь вниз. Это распределяет сосредоточенный вес от колонн по широкой поверхности. В конечном итоге весь вес здания ложится непосредственно на твердый глинистый материал под землей. В очень тяжелых зданиях основание фундаментов опирается на массивные бетонные опоры, которые доходят до слоя скальной породы земли.

Одним из основных преимуществ конструкции со стальным каркасом является то, что внешние стены, называемые навесными стенами , должны выдерживать только собственный вес. Это позволяет архитекторам открывать здание настолько, насколько они хотят, в отличие от толстых стен в традиционном строительстве. Во многих небоскребах, особенно построенных в 1950-х и 60-х годах, навесные стены почти полностью сделаны из стекла, что дает обитателям захватывающий вид на город.

Фундамент ростверка – типы, применение и процесс строительства

Что такое Фонд Грильяж?

Ростверковый фундамент — это тип мелкозаглубленного фундамента, обычно устанавливаемого у основания колонн для распределения тяжелых конструкционных нагрузок колонн, опор или лесов на большую площадь.

Нагрузка распределяется с помощью слоев или ярусов балок; каждый ярус расположен под прямым углом к ​​соседнему ярусу. Ростверковый фундамент наиболее подходит для грунтов, имеющих низкую несущую способность.

Этот фундамент помогает избежать глубоких земляных работ, так как необходимая площадь основания предусмотрена для передачи нагрузки. Глубина фундамента ограничена от 1000 мм до 1500 мм.

Фундамент ростверка состоит из следующих компонентов: балки ростверка, распорные или перемычки и фундаментные болты.Балка ростверка изготавливается из стальных или деревянных брусков, скрепленных болтами, образуя прочное основание.

Распорка или перемычка укладывается перпендикулярно балке ростверка с каждой стороны и обеспечивает дополнительную опору для боковых нагрузок. Фундаментные болты используются для крепления балок ростверка к основанию под ним, которое может быть бетонным или железобетонным.

Обычно используется в коммерческом строительстве, таком как офисные здания и магазины розничной торговли, но также может использоваться в жилищном строительстве.

Типы ростверкового фундамента

Фундамент-ростверк может быть изготовлен из дерева, стали и железобетонных материалов. Тип используемого материала зависит от типа конструкции, высоты здания и его веса.

К типам ростверковых фундаментов относятся:

  1. Деревянный
  2. Сталь
  3. Железобетон

1. Деревянный ростверковый фундамент

Фундамент деревянного ростверка выполнен из деревянных досок.Он использует ряд тяжелых бревен, называемых ростверками, для поддержки здания. Ростверки укладываются параллельно и соединяются болтами. Вся система ростверков и ригелей залита бетоном.

Кроме того, деревянный ростверк целесообразно использовать в грунтах с низкой несущей способностью, как правило, менее 50 кН/м2. Деревянные доски имеют ширину 8–12 дюймов и толщину 2–3 дюйма. Каждый слой ростверка укладывается перпендикулярно соседнему слою.

Длина ростверка пропорциональна нагрузке здания и обратно пропорциональна безопасной несущей способности грунта. После размещения ростверков в сетке ростверки соединяются между собой болтами.

Болты удерживают ростверки на месте и не допускают относительного перемещения, что обеспечивает безопасность фундамента. Зазор между ростверками в каждом слое заливается бетоном.

2. Фундамент стальной ростверк

По аналогии с деревянным ростверком фундамент стального ростверка состоит из стальных балок. Он использует серию двутавровых балок MS для поддержки здания.Ростверки укладываются параллельно и соединяются сваркой или болтами.

Размер стальных балок зависит от нагрузки здания. При необходимости две балки можно соединить вместе, чтобы получилась одна. Стальные балки располагаются параллельно в каждом слое, как в фундаменте деревянного ростверка. Кроме того, каждый слой перпендикулярен соседнему слою.

Площадь ростверкового фундамента как индивидуального основания равна нагрузке на столб, деленной на безопасную несущую способность грунта.

Вся система балок покрыта бетоном. Бетонное покрытие толщиной не менее 100 мм поддерживается со всех сторон балок. Защищает стальные балки от ржавчины.

3. Железобетонный ростверковый фундамент

Железобетонный ростверк ничем не отличается от ростверка из дерева и стали. Отличие только в используемом материале. Как следует из названия, железобетонный ростверк фундамента изготавливается из железобетона.

Фундаменты ростверка из дерева и стали используются давно. Однако железобетонный ростверк является относительно новым, и достижения в технологии бетона позволили использовать бетон в фундаментах ростверка.

Бетонные ростверки доступны в сборном и монолитном вариантах. Кроме того, можно использовать предварительно напряженные бетонные ростверки.

Чем хорош ростверковый фундамент для вашего дома?
Фундамент ростверка

применялся со времен Римской империи и был популярен в Средние века.Фундамент-ростверк не так распространен, как когда-то, но некоторые до сих пор используют его в постройках, где он может быть очень эффективным.

Фундамент ростверка представляет собой тип фундамента, состоящий из деревянных или металлических балок, уложенных на землю, а затем заполненных бетоном. Этот тип фундамента имеет много преимуществ, в том числе дешевле, чем другие фонды.

Основным преимуществом этого типа фундамента является то, что его можно построить быстро и легко в любое время, что делает его очень удобным для строительных проектов, когда вы должны начать строительство, прежде чем у вас будут готовы все материалы.

Как построить ростверк под свой дом?

Разобьем процесс возведения ростверкового фундамента на две части-

  1. Дизайн
  2. Конструкция
1. Дизайн

Конструкция ростверкового фундамента аналогична конструкции обычного бетонного фундамента. Во-первых, оцените нагрузку и моменты на фундамент. Увеличьте полученную площадь на 10% за счет собственного веса фундамента. Между тем, также оцените безопасную несущую способность грунта.

Площадь фундамента равна нагрузке, деленной на безопасную несущую способность. Для квадратного ростверка берут квадратный корень из площади, что дает длину ростверка. Добавьте два раза покрытия к ростверку на длину фундамента.

Спроектируйте ростверк верхнего и нижнего яруса, используя свойства материала сечения. Обязательно увеличьте допускаемые напряжения в ростверке на 33%, так как ростверк будет забетонирован.

Также спроектируйте разделители для удержания ростверков на месте.Минимальный зазор между двумя ростверками 75 мм. Для проектирования ростверка фундамента лучше воспользоваться помощью профессионала.

2. Строительство

Для сооружения ростверка фундамента сначала выкопать котлован под фундамент. Глубина фундамента должна быть до твердых слоев и ни в коем случае не должна быть менее 1 м.

На дно приямка уложить слой РСС марки М10 (1:3:6). Выровняйте бетонную поверхность и оставьте на сутки.Расположите ростверки согласно проекту.

Закрепите их с помощью разделителей, болтов или сварки, как указано на чертеже. Закрепите косынку в верхней части фундамента, чтобы зафиксировать колонну.

Установите опалубку вокруг фундамента. Поддерживайте покрытие со всех сторон фундамента. Залейте свежий бетон в фундамент и уплотните бетон, чтобы не осталось воздушных пустот.

Заключение

Из вышеописанной методики строительства видно, что ростверковый фундамент прост в сооружении и равномерно распределяет нагрузки по площади.Кроме того, это дешевле и экономит время. Строительный материал также легко доступен на рынке.

Однако есть и ряд недостатков, которыми обладает ростверковый фундамент. Коррозия стального ростверка представляет собой большую проблему, если он остается на открытом воздухе, чего можно избежать, используя сборные железобетонные ростверки. Еще одна проблема — ограничение использования. Ростверковый фундамент не подходит для многоэтажного дома.

Нам может понадобиться построить сваи под фундаментом из-за очень плохой прочности грунта, что увеличивает время и стоимость строительства. Конструкция проще, но в части проектирования может потребоваться помощь профессионала, который ранее проектировал то же самое.

Читайте также

Типы фундаментов, используемых в строительстве

Типы фундаментов, используемых в строительстве


Для получения дополнительных обновлений, как наша Страница Facebook и присоединяйтесь к нашему каналу Telegram .

Серия

Saltwater: Чарльстонская гавань — Спортсмен Каролины

Район гавани Чарлстон является уникальным среди морских рыбных промыслов штата.

Дэн Киблер
24 мая 2011 г., 12:23 | Мобильный ридер | Распечатать
Дэн Киблер

Черный морской окунь в гавани Чарльстона? Да, и капитан Чак Гриффин знает, где живут они и многие другие виды.

Район гавани Чарльстона, возможно, является центром прибрежного рыболовства Южной Каролины, и в большей степени, чем просто география.

Конечно, он расположен примерно на полпути между границами штатов Пальметто с Северной Каролиной и Джорджией, а наличие одного из крупнейших мегаполисов Южной Каролины прямо у порога добавляет определенный уровень рыболовного внимания к водам гавани и рекам, которые ее питают. и прилегающие болота.

Но именно рыбалка, а не внимание, отделяет Чарльстон от остального штата. Словом, все отлично, а июнь — это месяц, когда действительно начинается сезон. Вернулись овчарка и камбала, форель в пике своей активности, а окунь большой и малый на корме.

Капитан Чак Гриффин из компании Aqua Adventures Fishing Charters сражается с большинством рыб, регулярно появляющихся в гавани, от вышеупомянутых видов до щук, акул, черного морского окуня, испанской скумбрии и тарпона, некоторые из которых появиться ближе к концу месяца.

Некоторые из горячих точек в гаванях настолько известны, что у них есть названия, главные среди которых Грильяж и Динамитная Дыра, но это не единственные места, где можно ловить рыбу. За пределами гавани находится пара каменных пристаней, каждая длиной почти три мили, которые сильно влияют на рыбу и ее особенности, особенно в отношении приливов и течений.

Гриффин (843-860-1664), который ловит рыбу в гавани острова Палмс, ловит рыбу в гавани и ее окрестностях в любое время года, при каждом приливе и обладает уникальной квалификацией, чтобы помочь новичкам научиться ориентироваться и принести домой несколько рыб в придачу.

A: Динамитная яма

З 32 43 844/С 79 51 031

Еще в начале 1800-х годов, до строительства каменных пристаней, окаймляющих гавань, судоходный канал проходил вдоль южная сторона гавани, недалеко от восточной оконечности форта Самтер. Канал был склонен к заилению песком с острова Салливанс на северной стороне гавани, и для очистки канала от препятствий использовался динамит, отсюда и динамитная дыра.

Динамитная дыра, отмеченная буем, находится на стыке, где прибрежный, затопленный конец Южной пристани встречается с длинным участком скал, который виден над ватерлинией, за исключением очень высоких приливов. Течения теперь очищают яму, и это излюбленное место морского окуня (и акул) летом. Ключ в том, чтобы найти место, где старый выступ канала встречается с вычищенной дырой.

Гриффин любит бросать якорь на внутреннем краю ямы и ловить живого менхадена на каролинскую оснастку на дне, особенно во время отлива.Красные, акулы и даже камбалы будут курсировать по обрыву, питаясь всем, что проносится мимо.

B: Harbourside/Sandbar Dynamite Hole

W 32 43 910/N 79 50 791

Всего в нескольких сотнях ярдов к востоку-северо-востоку от Dynamite Hole находится песчаная отмель на берегу бухты. хорошая длина забросов от скал, с хорошими обрывами с двух сторон.

Мне нравится ловить морского окуня и камбалу во время отлива, — сказал Гриффин. Мне нравится свободно дрейфовать небольшой менхаден под поплавочной оснасткой для ловли форели или морского окуня и кефаль для ловли камбалы.

Мертвый отлив — отличное время для рыбалки в этом месте.

C: South Jetty Очередь

W 32 43 821/N 79 50 177

Сразу за поворотом причала, где он выходит прямо из гавани, Гриффин вызывает очередь.

Гриффин любит ставить на расстоянии от 10 до 25 ярдов от внутреннего края Южной пристани и бросать якорь.

Ты можешь остаться на некоторое время, если тебя укусят, или ты можешь передвигаться, сказал он.

Оружие? Буровая установка Каролины с разрезанным или живым менхаденом или кефалью.

Цель? Красная рыба.

D: Вершина Северной пристани

W 32 43 564/N 79 48 592

Гриффин сказал, что оконечность Северной пристани — отличное место для рыбалки, если вы не отдаете предпочтение одному виду.

Он всегда хорош для королей, и на него можно поймать испанскую макрель, луфаря, акул и морского окуня, сказал он. Вы можете поймать блюз и испанский язык, забрасывая блесну, и вы поймаете королей, дрейфующих с конца причала, на живца.

Дополнительным развлечением, по словам Гриффина, является тарпон в сезон.

Мне нравится ловить тарпона у линии прилива, сказал он. Вы можете поймать их на живца, выловленного на дне.

E: Tarpon/Redfish/Shark Hole

W 32 44 830/N 79 50 110

Сразу за затопленной частью Северной пристани, у оконечности острова Салливан, Гриффин сказал, что ловит рыбу. живая и подрезанная наживка на дне на оснастке Каролина.

Ты можешь ловить тарпона на поплавочную снасть за лодкой, сказал он. Вы можете поймать крупную испанскую рыбу на поплавочную снасть, и чернопёрые (акулы) съедят её.

F: The Grillage

W 32 45 083/N 79 51 338

Grillage описывает структуру, построенную на каркасе из бревен и камней, и это то, что изначально было недалеко от южной оконечности острова Салливанс: серия коротких причалов или пахов, построенных в 1830-х годах, чтобы улавливать песок и замедлять эрозию.

Рыбацкая яма, известная как Грильяж, представляет собой участок с твердым дном в нескольких сотнях ярдов от берега, который включает в себя выступ, уходящий примерно с 30 футов на глубину 70 футов.

Окунь-бык появляется там в июне, как только прибывает в гавань, и остается до ранней осени.

Грильяж представляет собой гигантскую площадку с уступом, спускающимся в основной канал. — На дне есть мергель и, возможно, старые пушечные ядра, — сказал Гриффин. Уступ дает приманке место, где она может уйти от течения.Морской окунь может забраться за этот уступ и выбраться из течения.

Гриффин бросает якорь на равнине и сбрасывает свою наживку вниз по уступу за лодкой, ловя живого менхадена, кефали или разделанных крабов на каролинские оснастки с тяжелым грузилом для яиц, чтобы держать его на плаву.

Если вы посмотрите на эхолот, то постоянно будете видеть косяки менхаденов, проходящих в пяти футах от дна, сказал он. Красным нужно только подняться на пять футов, чтобы поесть.

Помимо красных, в Грильяже часто обитают акулы и черный морской окунь.

G: Конец крабовых отмелей

З 32 46 789/С 79 52 991

Гриффин любит ловить пятнистую форель на южной оконечности крабовых отмелей и на внутреннем краю во время прилива.

Мне нравится ловить живую креветку на поплавочную оснастку, сказал он. Если ловить грязевого гольяна, то можно поймать и камбалу.

H: Middle Ground

W 32 46 404/N 79 53 736

Относительно неглубокий участок между Южным каналом, впадающим в реку Эшли, и каналом острова Фолли, который проходит перед замком Пинкни, По словам Гриффина, Средиземное море, отмеченное буем, является отличным местом для ловли луфаря, испанской скумбрии и шляпных акул, а иногда и кобиа.

Вы можете отливать блесны для луфаря и испанского или вилки Got-Cha, сказал он.

Болтоголовые акулы и бродячий морской окунь или парочка коби могут наткнуться на куски краба, пойманного на дне каролинской оснастки.

I: Castle Pinkney

W 32 46 873/N 79 54 933

Я люблю ловить рыбу на оконечности острова по направлению к гавани, сказал Гриффин, который сказал, что это отличное место для ловли крапчатой ​​форели, луфаря , испанская скумбрия и иногда луфарь или шляпная акула.

Здесь можно ловить рыбу в разные приливы, сказал он. Вы можете ловить их на обоих течениях, даже на очень высокой высоте.

Гриффин сказал, что камбала иногда выстраивается в линию на краю обрыва в более глубокую воду; это присоски для грязевых гольянов, ловимых на оснастку Каролина.

J: Место крушения перед Йорктауном

32 47 607/79 54 677

Старое кораблекрушение у носа авианосца Йорктаун — это большая форелевая яма, по словам Гриффина, который сказал, что обломки находятся в от восьми до 15 футов воды.

Осенью ловить форель можно очень хорошо, сказал он.

Гриффин любит дрейфовать перед затонувшим кораблем или дрейфовать мимо него с креветкой или грязевым гольяном под поплавком.

Вы можете ловить рыбу на дне, там есть рыба, но вы будете много зависать, сказал он. Лучший прилив для рыбалки — высокий и отходящий, или прилив высокий в последние два часа прилива и первые два часа после прилива.

Свайный ростверк фундамент своими руками пошагово.Как построить свайный фундамент с монолитным ростверком. Установка доборных элементов

Само слово «ростверк» имеет немецкое происхождение и образовано от двух слов: Rost — решетка и Werk — строение, строение. Ростверк – горизонтальная строительная конструкция, соединяющая свайные опоры здания в единый жесткий диск, являющийся основанием здания или сооружения. Информация в этой статье поможет вам узнать, как сделать ростверк из железобетона.

Ростверк железобетонный изготавливается после забивки свай. Опоры свайного фундамента могут быть выполнены из металлических труб, железобетонных столбов и буронабивных свай.

Классификация ростверка

Ростверки делятся на три типа по их горизонтальному положению:

  • Приподнятый или надземный ростверк располагается над уровнем земли. Такие фундаменты делают на заболоченных участках или там, где есть угроза сезонных затоплений или высокий уровень грунтовых вод.Здание как бы висит на сваях над землей;
  • Грунтовый фундамент выполнен таким образом, чтобы его вершина совпадала с нулевой отметкой строительной площадки. Такие ростверки делают, когда основание под фундамент не имеет достаточной несущей способности, чтобы поддержать здание другого типа;
  • Низкий или подземный ростверк применяют при строительстве промышленных объектов больших площадей. Для его сооружения выкапывается котлован небольшой глубины, на дно которого насыпается слой морозостойкого грунта.Верхняя отметка фундамента находится ниже общей нулевой отметки.

Обоснование применения ростверка

Крепление ростверка к свае

Ростверк можно представить как катание на лыжах по снегу. Где человек уверенно стоит на лыжах, без них он упадет в снег. Так фундаменты этого типа используются на участках с подвижными и неустойчивыми грунтами.

Ростверк значительно дороже фундамента ленточного типа. Поэтому, прежде чем приступить к возведению фундамента, необходимо осмотреть основание строительной площадки, определить целесообразность использования свай и ростверков.Каждый проект здания или сооружения включает в себя технико-экономическое обоснование фундамента того или иного типа. Как правило, современный ростверк выполняется в виде железобетонной площадки.

Проектирование

Расчет и проектирование фундамента лучше доверить специалистам. При проектировании объекта инженеры учитывают результаты геологоразведочных работ, отраженные в вертикальной съемке местности, глубину промерзания грунта, высоту будущего здания, снеговую нагрузку и многие другие факторы, определяющие фактическую нагрузку на фундамент конструкции.На основании собранных данных производится расчет конструкций ростверкового свайного фундамента.

Подготовка

Перед началом работ определитесь с видами строительных материалов, их марками и количеством. Составьте график работы. Перед заливкой бетона в ростверк нужно знать, какой марки цемента и арматуры требуется. Бетонную смесь можно приготовить на стройплощадке с помощью бетономешалки или прямо в корыте – все зависит от объема бетона.

Опалубочные работы


Установленная опалубка ростверка

После забивания свай переходят к опалубке ростверка. По периметру основания будущего здания устанавливается опалубка высотой, равной толщине фундаментной плиты. Забор делают из досок или строительной фанеры. Фанера – очень прочный, многоразовый строительный материал. Поэтому взять его можно со стройплощадки, где уже сделан фундамент.

Борта опалубки усилены снаружи упорами из подручных материалов.Опоры не должны допускать расползания щитов опалубки от давления бетонной смеси. Любые зазоры в опалубке недопустимы. Через них будет вытекать цементное молоко и получится некачественный бетон. На предварительно подготовленное грунтовое основание с предварительно снятым верхним слоем устраивают подушку из щебня или гравийно-песчаной смеси.

Гидроизоляция

Вся поверхность основания покрыта слоем гидроизоляционного материала. В качестве гидроизоляции экономически выгодно использовать специальную полиэтиленовую пленку.В местах выхода наружу концы свай плотно оборачивают гидроизоляционным материалом и фиксируют проволокой. Края утеплителя заводят на бока опалубки и выводят выше высоты забора. После этого тщательно проверяется целостность гидроизоляционной поверхности и устраняются все трещины.

Арматура

На следующем этапе работ из арматуры изготавливается каркас. По проекту арматура нарезается на необходимые куски и выкладывается на основании фундамента.Они скрепляют арматуру специальной вязальной проволокой и образуют металлический каркас ростверка. В видео подробно рассказывается, как сделать армирование ростверка.

В местах, где будут опираться несущие конструкции, стержни укладывают чаще и большего диаметра. Верхушки свай необходимо соединить с арматурным каркасом. Делается это сваркой. Закладные детали привариваются к арматуре в непосредственной близости от металлических частей свай. Затем они соединяются между собой электро- или газосваркой.Таким образом, они обеспечивают монолитное соединение свай с ростверком и равномерное распределение нагрузки от здания на грунт.

Заливка ростверка бетоном

Завершающий этап работ – заливка ростверка бетоном. Бетон производится различных марок. От марки М 100 до марки М 500. Чем выше цифра, тем выше прочностные характеристики бетона. В основаниях типа ростверка применяют бетон повышенной прочности. Если смесь готовится непосредственно на стройке, то нужно знать, сколько класть цемента, щебня, песка и воды на один замес в бетономешалку и в какой пропорции.Марка цемента, фракции и тип наполнителей определяют марку бетона. В случае большого объема работ вы можете заказать доставку на строительную площадку автобетоносмесителя с готовой бетонной смесью. Заливать ростверк нужно за один раз бетоном. Если процесс заливки прервать, можно получить бетон с нарушенными прочностными характеристиками. Посмотрев видео, вы узнаете, как правильно залить бетоном опалубку ростверка.

При заливке бетон уплотняется за счет выдавливания воздуха из его массы.При уплотнении бетона используйте любой подручный инструмент, подходящий для перемешивания раствора. Эффективны в этой работе специальные вибраторы, работающие от электрической сети.

С помощью геодезического прибора контролируют горизонтальность поверхности ростверка. Устройство специальных маяков также обеспечивает горизонтальное распределение заливаемого бетона по поверхности фундамента.

Затвердевание


Процесс демонтажа опалубки

Бетон затвердевает и набирает полную прочность в течение нескольких недель.Все это время необходимо защищать ростверк от чрезмерного влияния внешней среды. Для защиты бетонной поверхности от атмосферных осадков делают укрытие из полимерной пленки. В жару поверхность ростверка укрывают мокрой тряпкой. По истечении срока готовности фундамента опалубку демонтируют.

Застройщик может самостоятельно рассчитать и построить ростверк на сваях. Вы можете выбрать готовый строительный проект, похожий на будущее здание, воспользоваться возможностями интернета, получить консультацию специалистов.Как сделать ростверк, можно узнать, расспросив соседей, чьи дома стоят на таком фундаменте не один год. Все это целесообразно делать при строительстве небольших объектов, когда затраты на проектирование сооружения могут составлять значительную часть общего бюджета строительства.

Строительство свайно-ростверкового фундамента распространено в районах с подвижными глинистыми и песчаными основаниями. Этот тип несущей конструкции применяется в основном для высотных зданий жилого, коммерческого и производственного назначения, но более распространены случаи использования в частном домостроении.

Свайно-ростверковый фундамент

Как следует из названия, фундамент состоит из свай, обвязанных ростверком.

Сваи могут быть 2 разных типов:

  • скучно;
  • Железобетон;
  • Деревянный;
  • Сталь.

Сваи делятся на подвиды по форме сечения: квадратные и круглые.

Основная их задача – передать и распределить нагрузку от здания к основанию по всей длине.

В зависимости от типа опорные столбы вводятся в землю по-разному:

  • Шурупы вкручиваются вручную или с помощью специальной установки;
  • Пробуренные собираются прямо в землю;
  • Железобетонные забиваются копрой.

Саморезы можно вкручивать даже рядом с существующими зданиями без риска поломки части конструкции.

Монолитный или сборный (подвесной) ростверк играет роль несущей балки, на которую крепятся стены и перекрытия.Он перераспределяет нагрузку от конструкций над землей, передавая ее на сваи. Он может быть железобетонным или деревянным, в зависимости от материала опор и стен. Конструкция ростверка подразумевает расположение над землей, он не ставится на землю.

Когда целесообразно использовать свайно-ростверковый фундамент

Установка свай и обвязочных балок трудоемка и финансово затратна. В каких случаях материальные и ресурсные потери будут потрачены не зря:

  • С высоким уровнем грунтовых вод;
  • С рыхлым и слабым основанием из песка, глины и суглинка;
  • Для строительства деревянных и пенобетонных домов.

Для легких домов с каркасно-панельными стенами подойдет ростверк из швеллера, деревянного бруса. Для более тяжелых конструкций понадобится монолитный или сборный железобетон.

Свайно-ростверковый фундамент для дома из газобетона просто находка: он выдержит нагрузку даже от 2-х этажного дома и сэкономит бюджет на выбор фундамента другой конструкции.

Преимущества свайно-ростверкового фундамента

Тот или иной тип фундамента принимают на основании конструктивных расчетов, где определяют максимальную нагрузку на основание, размеры всех элементов, составляющих конструкцию.Но все же перед инженерами часто встает вопрос, какую конструкцию принять по результатам исследований. Почему предпочитают свайно-ростверковый фундамент:

  • Высокая несущая способность опор позволяет использовать их для зданий и сооружений любых размеров. Они надежно и жестко входят в рыхлый грунт, достигая его твердых слоев. Когда грунт вибрирует из-за сейсмической активности или сезонных изменений температуры и влажности, грунт перемещается, а свая остается неподвижной. Это исключает разрушение здания и нарушение целостности его несущего каркаса.Из-за этой особенности этот тип фундамента широко используется в районах, где часто происходят землетрясения.
  • Легкие стальные сваи подходят для строительства небольших домов и хозяйственных построек.
  • Разная длина опорных столбов позволяет устроить ровное основание для строительства зданий в холмистой и гористой местности, достаточно подобрать нужную длину и распределить ее по неровному участку. Этот прием используется при создании многоуровневых домов.
  • Низкая стоимость материалов и работ относительно ленточного фундамента.
  • Сваи не боятся грунтовых вод: они часто отсутствуют в глубоких слоях, где происходит крепь. Этот показатель не принимается для расчетов фундамента.
  • Уровнем промерзания грунта в районе или районе также пренебрегают, так как нижние слои грунтового разреза не подвержены температурным колебаниям, а ростверк не соприкасается с грунтом. Определять уровень зимнего промерзания бессмысленно.
  • Отсутствие контакта ростверка с землей обеспечивает сухость стен и снижает риск проникновения грызунов в дом.
  • Короткое время установки и простота установки;
  • Ремонтопригодность элементов, составляющих фундамент;
  • Фундамент не требует подготовительных земляных работ, площадку не нужно выравнивать, что удешевляет его обустройство.
  • Можно сделать монтаж несущей конструкции еще дешевле, заменив труд наемных рабочих своим.Изучив некоторые инструкции, каждый застройщик без труда сможет самостоятельно обустроить сваи и собрать ростверк.

Внушительный список конструктивных достоинств способствует его выбору. Чтобы не делать поспешных выводов, стоит ознакомиться с обратной стороной медали.

Минусы свайно-ростверкового фундамента

На что нужно обратить внимание:

  • Нелегко собирать грузы, не зная правил расчета.Приблизительный расчет, скорее всего, приведет к перерасходу материала и средств, а отсутствие столбов чревато разрушением недостроенного дома или его неравномерной осадкой.
  • Непригодность свай для тяжелых конструкций является их существенным недостатком. Для увеличения несущей способности увеличивают их диаметр, но это создает необходимость серьезной техники монтажа с вытекающими из этого затратами.
  • Сложность с проектированием цоколя, что для свайных фундаментов бывает крайне редко.При этом возникает необходимость перекрыть зазор между землей и ростверком, чтобы защитить его от охлаждения, продувания и промерзания.
  • На рыхлых грунтах возможно неравномерное проседание свай с последующей деформацией ростверка. Во избежание этого под основание столбов укладывают песчаные подушки, компенсирующие подвижки.
  • При неграмотном монтаже арматуры возможно ее оголение и последующая ржавчина, что ослабляет все основание. Но это скорее исключение из правил.То же самое и со стальной трубой: если она изготовлена ​​из некачественного материала, она вскоре начнет подвергаться коррозии.

Самостоятельный расчет количества опор для дома

Инженерные расчеты — дорогое удовольствие. Если нет ни денег, ни времени, а свайно-ростверковый фундамент вас устраивает по всем параметрам, расстояние стоек можно снять самостоятельно.

  1. Нарисуйте план дома в масштабе во всех пропорциях.
  2. Поместите точки в углах периметра, где стены пересекаются.
  3. Сваи укладывают под несущие стены через каждые 2-3 метра, но не более. Если расстояние между соседними столбами хоть немного превышает норму, смело ставьте между ними еще одну точку.
  4. Подсчитайте сумму.

Используйте таблицу для самостоятельного определения диаметра.

Диаметр основания, мм 100 150 200 250 300 400 500
Площадь основания, см2 78,5 177 314 491 707 1256 1963
Расчетное сопротивление грунта, МПа Несущая способность сваи
Крупнозернистый песок любой влажности Средний 3,5 275 618 1099 1717 2473 4396 6869
Плотный 4,5 353 795 1413 2208 3179 5652 8831
Пески средние с любой влажностью Средний 2,5 196 442 785 1227 1766 3140 4906
Плотный 3,5 275 618 1099 1717 2473 4396 6869
Мелкий песок с низким содержанием влаги Средний 2 157 353 628 981 1413 2512 3925
Плотный 3 236 530 942 1472 2120 3768 5888
Влагонасыщенные пылевидные пески Средний 2,5 196 442 785 1227 1766 3140 4906
Плотный 3,5 275 618 1099 1717 2473 4396 6869
Твердые глины Средний 3 236 530 942 1472 2120 3768 5888
Плотный 6 471 1060 1884 2944 4239 7536 11775
Пластиковые глины Средний 1 79 177 314 491 707 1256 1963
Плотный 3 236 530 942 1472 2120 3768 5888
Крупнозернистый грунт (щебень, галька, гравий) Средний 5 393 1570 2453 3533 6280 3768 9813
Плотный 6 471 1060 1884 2944 4239 7536 11775

В расчете представлены значения для наиболее часто применяемых буронабивных свай для частного строительства. Соберите все нагрузки от конструкций и распределите их примерно поровну на столбы одного куста (несущая способность). Для центральных опор результирующие нагрузки делятся на 4, для угловых — на 2.

Глубина проезда определяется на основе расчетов. Среднее:

  • Скучно — 10-30 метров;
  • Железобетон — от 3 и 4 метров;
  • Шуруп от 2 метров.

В зависимости от условий:

  • В сейсмоопасных районах опоры заглубляются не менее чем на 4 м;
  • При опирании на влажные основания — не менее 8м;
  • Согласно СНиП.

Из-за дороговизны и сложности устройства на склонах появился новый тип фундамента — свайно-ростверковый. Его особенность в том, что он представляет собой сочетание ленточного и столбчатого фундаментов и применяется при возведении зданий на склонах. Для горных районов этот тип фундамента считается приоритетным, хотя и достаточно дорогостоящим из-за сложности конструкции и конструкции.

Что это за тип фундамента

Ростверк представляет собой плиту или балку, соединяющую сваи между собой непосредственно на поверхности земли.Это фактически основной несущий железобетонный пояс, на который затем монтируются несущие стены самого здания. Как правило, при проектировании и расчете ростверка используются подробные чертежи всех элементов, ведь основная нагрузка ложится непосредственно на сами плиты.

Соответственно, в любой схеме такой конструкции уже предусмотрены расчеты допустимых нагрузок на каждую сваю в отдельности, а также на опорные плиты. Также следует учитывать, что ширина ленточного основания значительно больше самих стен.Это делается для того, чтобы распределить массу несущих конструкций здания по всей плоскости плит и обеспечить хорошую устойчивость даже при непосредственных перемещениях отдельной опоры.


Где используется ростверк?

  1. При строительстве бань, технических зданий с небольшой массой несущих конструкций;
  2. При строительстве жилых домов на склонах с большим углом наклона;
  3. Если вам нужно сделать встроенный гараж или подвал;
  4. Когда при геодезических исследованиях грунта обнаруживается расслоение, особенно при сочетании глинистого и песчаного грунта;
  5. При восстановлении каменных и бетонных фундаментов старых зданий, если обнаружены просадки отдельных углов. Затем под основание подводят специальные опоры, затем заливают площадку и только потом выстилают несущий ростверк по внешней части.

Выбор свай для будущего фундамента

Как правило, сделать свайно-ростверковый фундамент своими руками сравнительно сложно, но технически возможно. Для этого сначала выбирается тип свай, а они бывают железобетонными, бетонными, металлическими и даже деревянными.

На сегодняшний день засыпать свайный ростверк можно даже готовыми сваями, которые забивают в грунт пневмомолотами, но эта технология является дорогостоящей и часто применяется при строительстве крупных производственных, административных и жилых зданий.

Существуют также так называемые инъекционные сваи диаметром до 120 мм и одинарным арматурным стержнем, но они применяются исключительно для усиления и ремонта существующих фундаментов.

Расположение свай в ростверке

  1. Одинарная свая — здесь каждая свая находится под своей опорой, а все опоры связаны в единое целое арматурой;
  2. Ленточное соединение. Обеспечено равномерное размещение всех свай и указано их расстояние на чертеже;
  3. Шахматное расположение свай применяют при строительстве массивных и крупных зданий;
  4. Композиция из кустов.Целый пучок свай устанавливается в одном месте и принимает на себя повышенные нагрузки;
  5. Местоположение по полю. Это тот случай, когда поверх свай заливается монолитная плита, а все сваи устанавливаются в шахматном порядке с четкими расчетами длины каждой единицы.

Строительство свайно-ростверкового фундамента

  • Определение типа грунта и его структуры. Здесь желательно получить геодезический разрез грунта с подробными данными по каждому слою грунта.Ведь часто сваи забивают на глубину до двух метров;
  • Подготовка котлована или траншеи. Желательно делать на ровных поверхностях, на склонах не дает никакой эффективности. Оптимальное решение – подготовить небольшие углубления, в которых делается песчаная подушка;
  • Установка опалубки. Это может быть сделано, а может и нет. Если частник готов сделать фундамент с несъемной опалубкой своими руками, то такой фундамент будет иметь отличные гидроизоляционные характеристики;
  • Теперь можно проводить процесс заглубления готовых свай или заливки арматуры бетонной смесью … Отверстия под сваи сверлятся по специальной методике, затем внешние контуры закрываются рубероидом. Внутри колодцев устанавливаются асбестовые трубы, которые дополнительно армируются для увеличения прочности несущей конструкции. После полной установки свай начинается процедура заливки свай бетоном и создания промежуточной обратной засыпки;
  • После достижения сваями заданной прочности каркас армируется по всему горизонтальному периметру … Арматура должна быть залита бетоном.

Ошибки при проектировании и монтаже железобетонных ростверков


  1. Отсутствие четкого проекта с подробным расчетом всех мест расположения свай, их толщины, длины, а также геодезической карты территории.
  2. Отсутствует четкая жесткая связь между свайными стойками и несущей плитой. Если грунт зимой начинает промерзать, то он расширяется. В результате под нижней частью утепленного пола грунт остывает медленнее и возникает разнонаправленная сила.Эта сила стремится опрокинуть столб, мерзлый грунт давит на верхние слои столба, а нижний принимает на себя нагрузку. В результате столб начинает наклоняться, и если их жестко не зафиксировать сверху, то они обязательно вырвутся из пазов заливаемого ростверка.
  3. В нижней части ростверка не предусмотрена воздушная подушка. Если подстилку под ростверком не убрать, то на нее будет оказываться значительное усилие через сезонные перепады температуры.Со временем это приведет к разрыву опорных подкладок, повреждению ленты ростверка. Чтобы этого не произошло, во время заливки на дно ямы укладывают пенополистирольные плиты, которые играют роль амортизатора и защищают от промерзания грунта.
  4. Неверный расчет допустимой глубины забивки сваи. Если их вбить недостаточно глубоко, то в этот момент здание просядет, несущая конструкция перекосится и один угол рухнет.Со временем сама плита разрушается от чрезмерных нагрузок и фундамента здания. Также из-за неверных расчетов или проектирования конструкции ростверка возможен резкий подъем одной или нескольких свай, а это неизбежно влечет за собой разрушение перекрытий с дальнейшим разрушением самого здания.
  5. Неверно выполнен расчет несущей способности основания. Эту ошибку часто можно встретить у начинающих дизайнеров без опыта работы и практики.Проблема здесь в неправильном выборе типа грунта, ведь на этом строится весь расчет. Самой высокой несущей способностью обладают скалы и каменистые грунты, наименьшей — мелкозернистые песчаные грунты. Если ошибиться в расчетах, есть риск, что будущее здание со временем будет постоянно погружаться в землю, и остановить этот процесс будет очень сложно. Поэтому здесь нужна полноценная планировка, длина и диаметр каждой сваи.

Ростверк — верхняя часть фундамента на свайных опорах. Именно его устройство позволяет распределить массу от несущих конструкций здания. Ростверк представляет собой массивный железобетонный каркас под стенами. Возводится на забивных или винтовых сваях.

Свайный фундамент с ростверком востребован в малоэтажном строительстве. Лента, выполненная в монолитном виде, способна надежно соединить оголовки свай. Такая конструкция используется на участках, где устраивать другие фундаменты нецелесообразно.

Виды ростверка на сваях


Нагрузки от дома на неустойчивый грунт через ростверк передаются на глубинные слои.Они достаточно прочные, чтобы выдерживать большие нагрузки. Свайный фундамент с ростверком возводят в регионах с глубиной промерзания грунта до полуметра. Если дом строится в местности со сложным рельефом, такой тип фундамента является единственно возможным.

Ростверки, размещенные на сваях, делятся на группы с учетом технологии производства:

  • Монолитные. Это армированные ленты. Они строятся по принципу простой ленточной основы. Однако иногда они могут быть выполнены в виде пластины. В этом случае больше денег и времени тратится на заполнение. Обвязка оголовков свай ленточным ростверком происходит как по периметру, так и в местах расположения несущих стен. Важно понимать, что свайно-ленточный фундамент возводят только в тех случаях, когда это допустимо по расчетным показателям прочности.
  • Национальные сборные. Они построены из железобетонных балок. Можно создать полноценный ростверк, соединив несколько готовых элементов.В последующем они монолитны.
  • Сборно-монолитно-комбинированные конструкции.

Размеры ростверка на свайном фундаменте определяются в соответствии с проектом. Ширина ленты обычно превышает 40 см и превышает ширину стены на несколько сантиметров. Понять, что такое ростверк свайного фундамента, можно, изучив отличия таких конструкций:


Каждый из этих видов ростверка выбирают в зависимости от особенностей участка и будущего дома.

Преимущества свайного фундамента с ростверком


К преимуществам свайного фундамента с ростверком можно отнести повышенную прочность конструкции. Дом, возведенный на нем, будет прочным и устойчивым. Другие преимущества таких фундаментов:

  • Минимум земляных работ.
  • Низкий расход материалов. Требуется меньше бетона, чем при строительстве традиционного ленточного основания.
  • Возможность работы зимой. Сваи устанавливаются даже при температуре -10 градусов.
  • Почва не проседает во время затопления или морозного пучения.
  • Снижение теплопотерь — площадь контакта фундамента с грунтом небольшая.
  • Снижение затрат на строительство фундамента на 20%.
  • Ускорение работы.

Буронабивной фундамент с ростверком занимает достойное место среди других видов оснований. Это надежная конструкция с большим запасом прочности. Так как выносливость монолитной конструкции гораздо выше, обустраивать ростверк необходимо как единую ленту.Такой фундамент на железобетонных сваях надежен, прост в возведении и недорог.

Последовательность возведения свайного фундамента с ростверком


Свайная конструкция с ростверком создается профессиональными строителями в соответствии с определенными этапами. Последовательность:

  • Очистить область. Необходимо убрать плодородный грунт, чтобы под основанием не росла трава.
  • Создать поле свай.
  • Собрать и установить каркас усиления ростверка.В нем должно быть не менее двух рядов арматурных стержней, скрепленных вертикальными элементами через каждые 30-40 см.
  • Прикрепите раму к сваям, уделяя особое внимание углам основания. Здесь арматурные стержни должны изгибаться в разные стороны. Контур рамы полностью замкнут по всему периметру.
  • Соорудите опалубку. В него будет заливаться бетон для ленты. При монтаже висячего ростверка между сваями монтируются дополнительные опорные элементы.Это касается как ленточного, так и монолитного плитного ростверка.
  • На завершающем этапе возведения свайного фундамента необходимо замешать бетон и залить его в опалубку.

Эта последовательность понятна каждому, однако тонкости некоторых операций доступны только опытным строителям.

Создание свайного поля


На этом этапе вам также предстоит выполнить определенный порядок действий. Сначала делается разметка для свайного поля.В местах, где будут забиваться сваи, в землю погружаются прутья арматуры. Между ними натягивается струна и проверяется точность базовой геометрии.

Затем производят следующие действия:

  • Разгрузка сваебойной установки. На площадку привозят буронабивные сваи и машину для их погружения в грунт. Установка имеет небольшие габариты и оснащена болотоходным шасси. Это позволяет сохранить покрытие сайта нетронутым.
  • Перевозка свай по территории. Железобетонные элементы выгружаются в одном месте, а сваебойная машина доставляет их к месту установки. Часто сваи перемещают по участку на тележке.
  • Подготовка к установке. Сначала опускаются сваи и фиксируются к земле, а затем поднимается стрела. Сваи поднимаются лебедкой.
  • Забивка свай. Сваи забиваются в грунт ударным методом. Один элемент погружается на необходимую глубину за несколько минут.Контроль монтажа железобетонных конструкций осуществляется с помощью уровня.
  • Обрезка концов ворса. Частично сваи обрезаются до обнажения арматурных стержней. Работа выполняется перфоратором.

При проведении оперативных работ свайное поле создается за несколько часов.

Возведение фундамента на сваях с ростверком


Можно построить винтовой фундамент с ростверком своими руками.Для этого потребуется выполнить следующие работы:

  • расчет свай и ростверка;
  • установка свай;
  • создание ростверка;
  • обустройство цокольного этажа.

Для начала стоит определиться, каков состав, тип и качество грунта. Это позволит узнать необходимую глубину заложения ростверка свайного фундамента. Особенно важно узнать о слое, на который будет опираться фундамент.Зависит от полученных данных:

  • длина сваи;
  • размер зазора между опорами;
  • Несущая способность каждой сваи.

  • собственный вес стен, крыш и потолков;
  • нагрузки переменного типа;
  • полезные нагрузки (инженерные системы, мебель, бытовая техника).

Полученную сумму умножить на 1,3. Это значение является поправочным коэффициентом.

Расчет свай и ростверка


Каким будет расстояние между сваями, показатель их несущей способности и глубина установки, зависит от предварительных расчетов.Если правильно определить количество опор и способ их расположения, можно сделать фундамент прочным и долговечным. Традиционно между сваями оставляют зазор в 1-1,5 м. Глубина погружения опор 1,5-2 м.

Особое внимание уделите расчету ростверка. Именно он определяет надежность фундамента. Обычно высота этого элемента не превышает 25 см. Ширина определяется шириной цоколя или толщиной наружной стены.Минимальное значение – 40 см.

Отдельно следует выполнить расчет ленты на изгиб. Изготавливается по краям опоры в срезах, внешним краям подлокотника. Для этого используется формула:

Суммарный изгибающий момент рассчитывается для всех сечений. При этом учитываются моменты от реакций свай и местных нагрузок на свес ростверка.

Расчет фундамента на сваях следует доверить опытному инженеру-строителю.Вы не можете сделать это сами. Только после получения необходимых данных можно приступать к установке.

Самостоятельное изготовление свай


При создании свай своими руками земляные работы выполняются с помощью земляного бура. При необходимости бурения скважин диаметром более 0,3 м и глубиной 5 м использовать механизированный аппарат.

Сделать сваи можно самостоятельно в следующей последовательности:

  • Соорудить из рубероида «стаканы», ширина которых будет равна диаметру колодцев.Их делают на 25 см длиннее глубины погружения опор. Сверху делают несколько слоев и стягивают проволокой. В результате получается опалубка. В него будет установлена ​​труба.
  • После установки трубы делается усиленный каркас. Он размещается внутри опоры. Достаточно трех стержней диаметром 8 мм. Они соединены между собой перемычками. Вертикальные стержни следует выдвинуть на 4 см выше края ростверка.
  • В трубы заливают бетон, уплотняя его вибратором.
  • Оборудовать ростверк.

При создании фида учитываются несколько рекомендаций. Например, ростверк не должен пересекаться трубопроводами. Сваи устанавливаются строго вертикально. Допустимое отклонение – 5 см. Каждый шов и стык, который образовался при создании ростверка, заливается бетоном.

Ростверк необходимо усилить. Для этого используйте прутья диаметром 1,4 см. Они должны иметь длину, равную длине стен.При отсутствии такого металлопроката выбирают стержни не менее 60 см. Их количество определяется диаметром:

  • 1 см — требуется 8 стержней;
  • 1,2 см — 6;
  • 1,4 см — 5.

Перед установкой стен убедитесь, что поверхность ростверка горизонтальна. Огрехи исправляются бетонным раствором.

После завершения строительства фундамента на сваях с ростверком выполняется отделка цоколя. Верхний край отделочных элементов крепится к нижней части стены здания. Сверху край закрывается отливом. Снизу отделка не доходит до поверхности земли на несколько сантиметров. Это позволяет избежать деформации основания при морозном пучении.

Важно! Для слива осадка необходимо предусмотреть дренаж. Также оборудуют отмостку шириной 70 см. Укладывать его лучше тротуарной плиткой.

Утепление столбчатого фундамента


После возведения столбчатого фундамента с ростверком следует произвести подхват.Является заменой плинтуса. Забор защищает пространство между землей и основанием дома от снежных заносов и сквозняков.

Деревянная насыпь – доступный и простой в установке вариант облицовки цоколя. Изготавливается из досок, которые располагаются вертикально или горизонтально. В рабочий процесс входит:

  • между опорами выкапывается траншея глубиной 40 см;
  • одна треть глубины покрыта мелким песком и гравием;
  • деревянные бруски с пазом шириной 40-60 мм крепятся к столбам основания;
  • шпунтованные доски крепятся друг к другу;
  • снизу, засыпка засыпана керамзитом.

При вертикальном положении досок первый брус укладывается на подушку в траншее. Второй закрепляется в нижней части здания. Доски вертикально вставляются в пазы, сделанные на брусках.

Чтобы сделать кирпичную или каменную засыпку между опорами, следует также выкопать траншею, в которую будет засыпана подушка. Толщина заливки в этом случае составит 1,5 кирпича. Каменные стены не должны быть более 30 см.

С высотой опоры 0.7 м, заполнение выполнено из теплоизоляционных плит. Создают его в следующей последовательности:

  • на опоры закрепляют конструкцию в виде рамы, которая изготавливается из стального профиля;
  • изнутри, утеплитель закреплен — пенополистирол;
  • со стороны улицы профнастил крепится на саморезы;
  • Образовавшийся зазор между элементами профнастила и уровнем пола заделывается теплоизоляционным материалом.

При любом варианте создания наполнения помните о вентиляционных окнах, через которые будет проветриваться пространство под домом. Диаметр этих отверстий колеблется от 100 до 150 мм. Зимой форточки закрывают тряпками.

Монолитная плита с ростверком


Свайные фундаменты с монолитным ростверком представляют собой столбчатые конструкции с армированным верхом. Оголовки свай соединяются в единое целое. Существует несколько видов таких оснований, которые можно разделить по разным признакам.Эта классификация зависит от способа создания, материала изготовления и способа монтажа.

Основной задачей создания ростверка является оптимальное распределение нагрузок на основание. Поскольку сваи устанавливаются на определенном расстоянии друг от друга, чтобы зафиксировать их оголовки на одном уровне, создается соединительная конструкция. Это распределяет нагрузку на опоры.

Благодаря устройству ростверка можно хорошо утеплить фундамент. Это позволяет продлить срок службы всей конструкции.Возможность перемещения свай исключена.

Монолитная плита относится к традиционным основаниям. Изготавливается двух видов – незаглубленной или мелкозаглубленной. При выборе последнего варианта его погружают в землю на 45 см. Армирование ростверка свайного фундамента по всей площади обязательно. Благодаря этому монолитное основание способно выдерживать значительные нагрузки при подвижках грунта. Это актуально для участков с проблемными почвами.

Применяемые материалы


Ростверки делятся на легкие и тяжелые.Исходя из этого критерия выбираются исходные материалы. Если нужно построить небольшой дом, то ростверк делают из дерева. При возведении массивного здания оправдано применение железобетонного ростверка.

Иногда лучшим решением является использование цельнометаллических изделий. Однако это случается редко, так как требует регулярной обработки. Кроме того, его сложно установить.

Технология создания деревянных ростверков на столбчатом фундаменте предполагает защиту материала от воды и различных вредителей.Металлическая конструкция со временем ржавеет. По этой причине его установка оправдана в небольшом количестве случаев.

Чаще основание на сваях с ростверком возводят из бетона. Изготавливается непосредственно на строительной площадке дома. Такая работа более трудоемкая, однако позволяет сэкономить в дальнейшем.

Классификация по высоте


Ростверк вместе со сваями, которые находятся под ним, могут располагаться по-разному.С учетом положения относительно уровня земли монолитный ростверк может быть следующих видов:

  • Высокий. В этом случае верхняя часть плиты находится высоко над землей.
  • Приподнятый — плита слегка заглублена в почву.
  • Заглубленный — монолитное основание полностью погружено в землю.

Каждый из этих типов имеет свои плюсы и минусы. Однако наиболее распространенным является высокое основание. Это самый простой способ установить его.Фундаменты на буронабивных сваях с монолитным ростверком не испытывают давления грунта.

Высоко расположенные плиты имеют свои недостатки. Среди них выделяют необходимость утепления первого этажа. При установке таких конструкций не получится устроить цокольный этаж. Если это подсобное помещение необходимо, его создают в условиях разрушенного или приподнятого основания.

Сваи под ростверком тоже должны иметь определенное расположение. Это зависит от ожидаемого давления на пластину.Их можно разместить сплошным «лесом», либо установить полосами.

Преимущества монолитного плитного ростверка


Перед устройством фундамента с плитным ростверком важно ознакомиться с некоторыми тонкостями работы. Например, определенный вид ростверка выбирают с учетом типа грунта. Следует выяснить, насколько он рыхлый или твердый, определить степень его насыщения влагой.

Среди положительных сторон устройства фундамента с ростверком из монолитной плиты можно выделить:

  • Широкая область применения.Такие фундаменты возводят на любых грунтах, даже на неустойчивых.
  • Высокая надежность.
  • Долгий срок службы. При использовании качественных материалов гарантия эксплуатации такой конструкции составляет 70 лет.
  • Не нужно учитывать рельеф участка.

Фундамент с ростверком из монолитной плиты можно устроить по простой технологии. Это позволяет сделать надежный фундамент для дома своими руками.

Особенности устройства фундамента с монолитным ростверком


Если сравнивать устройство монолитного ростверка с установкой свай, то первый процесс оказывается более сложным.Такая работа потребует больших усилий со стороны строителей. Это связано с необходимостью создания опалубки. И установить усиливающий каркас по всей площади основания.

При обустройстве ростверка есть несколько секретов, упрощающих задачу. Например, сегодня горизонтальную опалубку часто заменяют пенопластовыми плитами. Этот материал засыпается в 10-сантиметровое пространство между нижней поверхностью пола и землей.

Если необходимо сделать надежный каркас, оборудованный подземным уровнем, следует выбирать монолитное основание или заглубленный ленточный фундамент. В остальных случаях стоит обратить внимание на свайные опоры. Они просты в установке и экономичны. Для малоэтажных домов идеально подходят сваи.

Ростверк — верхняя часть свайного фундамента, распределяющая нагрузку от несущих элементов здания (сооружения). Как правило, это железобетонный каркас под несущими стенами здания и стоящий на забивных сваях, со стороны напоминающий стол. Ростверк на сваях выполняется в виде балок или плит, объединяющих оголовки свай и служащих несущей конструкцией для элементов возводимого здания.

При строительстве малоэтажных домов и коттеджей в качестве основания широко применяются свайные фундаменты с ростверком. В этих случаях чаще всего конструкция представляет собой монолитную ленту. Фундамент дома на железобетонных сваях применяется там, где применение других видов фундамента нерационально. На слабых грунтах нагрузку от дома следует переносить на глубокие слои грунта, которые более плотные и имеют лучшую несущую способность. Именно эту задачу решают железобетонные забивные сваи под ростверк. Такой фундамент также возводят на участках с глубиной промерзания грунта до полутора метров. При строительстве на сложном рельефе фундамент с ростверком на железобетонных сваях – единственно возможный вариант.

Виды ростверка на железобетонных сваях

Ростверки свайных фундаментов классифицируют в зависимости от технологии их изготовления:

  • Ростверки монолитные — бетонная лента с армированием, соединяющая все верхние концы свай.Такой ростверк сооружается так же, как и обычный ленточный фундамент, однако в некоторых ситуациях он имеет вид не отдельных полос, а сплошной плиты. Для возведения ленточного свайного фундамента требуется гораздо меньше стройматериалов и времени, чем для заливки плитного основания. В этом случае оголовки свай обвязывают ростверком только по периметру будущего дома, а иногда (если площадь основания большая) периметр обвязывают дополнительной поперечной лентой.Построить ленточный фундамент дешевле и проще, чем свайно-плитный ростверк. Отличие заливки монолитного плитного основания не только в повышенном расходе бетонной смеси, но и в большей трудоемкости процесса. Для плиты потребуется надежная опалубка, для которой, помимо боковых стенок, необходимо прочное основание, способное выдержать вес всей армированной плиты. Обвязка арматуры поперек всех головок столбов займет не только много времени, но и потребует терпения.Поэтому, если это допустимо по расчетным показателям прочности, возводят свайный фундамент с ростверком ленточного типа.
  • Ростверки сборные — монтируются из стандартных железобетонных балок. Собирается из нескольких готовых элементов специальной конфигурации (предусмотрены замки), которые затем монолитны. Отдельные элементы сборного ростверка, если планируется изготовление монолитной железобетонной конструкции, укладывают поверх специально устроенной песчаной насыпи, которая по окончании работ снимается.
  • Сборно-монолитные — ростверки комбинированные.

Размеры ростверка свайного фундамента выбраны конструктивно. Его ширина обычно соответствует ширине подвала или, если таковой не предусмотрен, ширине стены, но не менее 40 см.

Кроме того, ростверки различаются по уровню расположения над землей:

    Ростверк высокий на железобетонных сваях — передает нагрузку от здания через сваи на глубокие слои грунта.Свайный фундамент с высоким ростверком возводят на сильнопучинистом грунте, так как при такой конструкции полностью исключается воздействие сил морозного пучения на подошву ростверка. Под зданием имеется хорошо проветриваемая площадка с высоким ростверком. В жарком климате эту особенность можно считать преимуществом, в холодном – недостатком. Чтобы свести к минимуму негативное влияние сквозняков, утепление пола армируют, а зазор между ростверком и землей закрывают щитами.

    Ростверк низкий на железобетонных сваях — частично сам принимает на себя нагрузку, если опирается на грунт. Такой ростверк размещают над землей так, чтобы между его нижним краем и землей оставался зазор в 10-15 см. При такой конструкции необходимо принять меры, исключающие попадание грунта в траншею. Если этого не сделать, пространство под ростверком со временем заполнится землей и зимой ростверк отломится от свай.

    Заглубленный ростверк на железобетонных сваях — укладываются в траншею глубиной 30 — 40 см.При таком варианте упрощается создание монолитного ростверка (траншея заменяет часть опалубки), а полы первого этажа не такие холодные.

Последовательность возведения ростверка на железобетонных сваях

  1. Очистка сайта. Верхний плодородный слой почвы снимают, чтобы потом под фундаментом не росли растения.
  2. Строительство свайного поля.
  3. Сборка и установка армирующего каркаса будущего ростверка.Каркасная конструкция должна состоять не менее чем из двух рядов горизонтальных стержней, соединенных вертикальными стойками арматуры. Расстояние между стойками 30-40 см.
  4. Крепление каркаса к сваям, особое внимание уделяя углам будущего фундамента. Арматура по углам загнута в разные стороны. Контур арматурного каркаса должен быть полностью замкнут по периметру.
  5. Монтаж опалубки для заливки монолитной ленты. Если возводится висячий (накладной) ростверк, то между сваями под опалубку устанавливаются дополнительные опоры.Это в равной степени относится и к ростверку в виде монолитной плиты.
  6. Последний этап возведения монолитного свайного ростверка – приготовление бетона и заливка его в опалубку.

Преимущества фундаментов на железобетонных сваях с ростверком

К преимуществам фундамента с ростверком на бетонных сваях относятся:

  1. Высокая надежность фундамента,
  2. Минимальный фронт земляных работ,
  3. Низкий расход стройматериалов (снижается потребность в бетоне — при нахождении ростверка над землей исключается укладка бетонных подушек в траншеях),
  4. Возможность работы зимой (установка не отменяется даже при температуре ниже -10°),
  5. Отсутствие просадок грунта при набухании или затоплении,
  6. Снижение теплопотерь — за счет уменьшения площади контакта с мерзлым грунтом,
  7. Снижение стоимости работ до 20%,
  8. Сокращение времени строительства базы.

Заказать фундамент на забивных железобетонных сваях с ростверком

Забивной фундамент с монолитным ростверком занимает достойное место среди других видов фундаментов под дом. Это надежная конструкция с большим запасом прочности. Для всех типов домов, возводимых в частном секторе, рекомендуем закладывать свайный фундамент с ростверком с монолитной обвязочной лентой, так как долговечность монолитной конструкции намного выше. Цена, скорость, надежность – сочетание этих качеств лежит в основе ростверка на железобетонных сваях.

%PDF-1.4 % 250 0 объект > эндообъект внешняя ссылка 250 155 0000000016 00000 н 0000003964 00000 н 0000004322 00000 н 0000004371 00000 н 0000004398 00000 н 0000004445 00000 н 0000004481 00000 н 0000004825 00000 н 0000005005 00000 н 0000005185 00000 н 0000005320 00000 н 0000005455 00000 н 0000005590 00000 н 0000005728 00000 н 0000005867 00000 н 0000006006 00000 н 0000006174 00000 н 0000006311 00000 н 0000006496 00000 н 0000006568 00000 н 0000006640 00000 н 0000006690 00000 н 0000006762 00000 н 0000006812 00000 н 0000006884 00000 н 0000006933 00000 н 0000007005 00000 н 0000007055 00000 н 0000007127 00000 н 0000007176 00000 н 0000007247 00000 н 0000007297 00000 н 0000007368 00000 н 0000007417 00000 н 0000007488 00000 н 0000007538 00000 н 0000007609 00000 н 0000007658 00000 н 0000007729 00000 н 0000007779 00000 н 0000007850 00000 н 0000007900 00000 н 0000007971 00000 н 0000008020 00000 н 0000008091 00000 н 0000008140 00000 н 0000008211 00000 н 0000008261 00000 н 0000008332 00000 н 0000008382 00000 н 0000008453 00000 н 0000008502 00000 н 0000008573 00000 н 0000008623 00000 н 0000008694 00000 н 0000008744 00000 н 0000008815 00000 н 0000008864 00000 н 0000008935 00000 н 0000008985 00000 н 0000009056 00000 н 0000009106 00000 н 0000009176 00000 н 0000009226 00000 н 0000009296 00000 н 0000009345 00000 н 0000009417 00000 н 0000009466 00000 н 0000009514 00000 н 0000009691 00000 н 0000010649 00000 н 0000011727 00000 н 0000012673 00000 н 0000013535 00000 н 0000014426 00000 н 0000015248 00000 н 0000016149 00000 н 0000016953 00000 н 0000017104 00000 н 0000017243 00000 н 0000017384 00000 н 0000017522 00000 н 0000017652 00000 н 0000017793 00000 н 0000017941 00000 н 0000036457 00000 н 0000036779 00000 н 0000037095 00000 н 0000039768 00000 н 0000040022 00000 н 0000040341 ​​00000 н 0000060514 00000 н 0000061058 00000 н 0000061485 00000 н 0000082975 00000 н 0000083377 00000 н 0000083803 00000 н 0000083881 00000 н 0000083958 00000 н 0000091679 00000 н 0000091921 00000 н 0000092020 00000 н 0000094167 00000 н 0000094373 00000 н 0000094396 00000 н 0000110805 00000 н 0000111078 00000 н 0000111395 00000 н 0000111615 00000 н 0000126623 00000 н 0000149382 00000 н 0000149741 00000 н 0000149958 00000 н 0000160287 00000 н 0000160767 00000 н 0000160839 00000 н 0000160936 00000 н 0000160976 00000 н 0000161050 00000 н 0000161124 00000 н 0000161302 00000 н 0000161344 00000 н 0000161431 00000 н 0000161473 00000 н 0000161515 00000 н 0000161602 00000 н 0000161656 00000 н 0000161698 00000 н 0000161820 00000 н 0000161864 00000 н 0000161906 00000 н 0000161980 00000 н 0000162054 00000 н 0000162141 00000 н 0000162177 00000 н 0000162219 00000 н 0000162306 00000 н 0000162362 00000 н 0000162404 00000 н 0000162491 00000 н 0000162561 00000 н 0000162603 00000 н 0000162690 00000 н 0000162780 00000 н 0000162822 00000 н 0000162886 00000 н 0000162933 00000 н 0000163020 00000 н 0000163088 00000 н 0000163135 00000 н 0000163185 00000 н 0000163232 00000 н 0000163284 00000 н 0000163326 00000 н 0000003396 00000 н трейлер ]/предыдущая 1116101>> startxref 0 %%EOF 404 0 объект >поток хб«`г` «u01 PBD++qs[xUU9Eă| 1zBZ6~S/a^snM{|^yOOTj?/bxS /fG’TG0t 4` A hd,@\gg`H`^`[email protected]$ л л @nc

(a) Фундамент стальной ростверк

 МЕЛКИЙ ФУНДАМЕНТ
ОТРАСЛЬ:-СТРОИТЕЛЬСТВО
ТЕМА:-СТРОИТЕЛЬСТВО ЗДАНИЯ
КОД ТЕМА: -2130607
РУКОВОДСТВО: - КАМЛЕШ ДАЛАЛ
БХАГВАН МАХАВИР КОЛЛЕДЖ
ИНЖИНИРИНГ И ТЕХНОЛОГИИ
ГОНДАЛИЯ НАЯН
130060106512
ИТАЛИЯ ДАРШАН
130060106517
СУВАГИЯ СНЕГАЛЬ
130060106562
САЧАНИ САНКЕТ
130060106552
ПОНКИЯ ЗАЛАК
130060106561
ВВЕДЕНИЕ
 Фонд можно классифицировать
условно на два типа:
1. Неглубокие фундаменты
2. Глубокий фундамент
ПОЛЕЗНЫЕ ФУНДАМЕНТЫ:
 Когда глубина фундамента равна или меньше
чем ширина фундамента, то его называют
мелкозаглубленный фундамент. Он также известен как открытый
фундамент.
 Сразу закладывается мелкозаглубленный фундамент
ниже самой низкой части надстройки.
 Фундамент – это фундамент, возведенный из кирпича.
работа, каменная кладка или бетон ниже основания
стены или колонны с целью
распределение нагрузки на конструкцию на большую площадь.ВИДЫ МЕЛКОСТИ
ФУНДАМЕНТ:
1. Распространение фундамента
2. Комбинированный фундамент
3. Ленточный фундамент
4. Матовый или плотный фундамент
1. Распространение фундамента:
 Расстилающие основания – это те, которые расстилают
наложенная нагрузка стены или колонны на
большая площадь. Распорная опора либо
колонна или стена.
 Настил фундамента может быть следующих видов:
я. Одинарное основание для колонны
II. Ступенчатое основание для колонны
III. Наклонный фундамент (трапециевидный) для колонны
IV. Фундамент стены без ступенек
v.  Ступенчатый фундамент для стены
ви.Ростверковый фундамент
(i) Одинарное основание для колонны:
 Фундамент для одной колонны
известный как изолированный или кулисный фундамент.
 В этом случае фундамент может состоять из простых
бетонный блок, выступающий из колонны
лицо со всех сторон.
 Базовые размеры бетонного основания должны
быть не менее чем в два раза больше соответствующей боковой
размер колонны в этом направлении.
 Толщина бетонного блока должна быть не менее
равно боковому смещению от грани колонны.
(ii) Ступенчатое основание для колонны:
 Если нагрузка на колонну больше или если безопасный подшипник
давление грунта меньше, площадь основания будет
большой. В таком случае необходимо предусмотреть кладку
смещения, чтобы добиться большего разброса, прежде чем нагрузка
переносится на бетонное основание.
 Высота и ширина каждого должны быть такими
пропорционально тому, что скорость распространения не
превышает допустимое значение для кладки.
(iii) Наклонное основание для колонны:
 Их также называют изолированными или отдельными столбцами.
фундаменты, имеют выступ в бетонном основании.
 Из-за низкой прочности на изгиб основание
требуется строительство из кирпича, камня или простого бетона
значительная глубина, чтобы быть безопасным для перевозки тяжелых грузов. Глубина ровного бетонного основания может быть уменьшена
много, обеспечивая подкрепление в его основании, чтобы принять
растягивающие напряжения.
 Основание железобетонной колонны может быть круглым, прямоугольным или
квадрат в плане.
Рис. : Распорный фундамент
(vi) Ростверковые фундаменты:
Фундамент ростверк представляет собой изолированное основание
как правило, при тяжелых структурных
нагрузки от колонн, опор или стальных стоек
необходимо переносить в почву, имеющую
плохая или низкая несущая способность.
 Условно его можно разделить на две категории:
в зависимости от используемого материала:
а) Стальной ростверк фундамента
б) Фундамент из деревянного ростверка
(a) Фундамент из стального ростверка:
 Рис.3.4 показан стальной ростверк фундамента под сталь
стойка.
 Фундамент стального ростверка состоит из стальных узлов
или балки (Соединения Катаной Стали – RSJ), которые
представлены одно- или двухъярусными.
 Минимальное покрытие 10 см. сохраняется на внешней
сторонам внешних балок, а также над
верхние полки верхнего яруса.
 Глубина бетона ниже нижнего яруса должна
быть не менее 15 см.
Рис. : Фундамент из стального ростверка
(б) Фундамент из деревянного ростверка:
 Временной тип фундамента предусмотрен для тяжелонагруженных
каменные стены или деревянные колонны.Этот фундамент
особенно полезно в заболоченных районах, где подшипник
емкость почвы очень низкая и где. Загрузка на
грунт ограничен от 50 до 60 кН/м2.
 В фундаменте используются деревянные доски и деревянные балки в
место стальных балок. Бетон не заливают
между деревянными стыками. Тем не менее, дно
бетон, предусмотренный в стальном ростверке фундамента,
заменена деревянной платформой, построенной из дерева
доски.
Рис(а) Фундамент из деревянного ростверка для
деревянный столб
Рис. 3. 5(а) показан типичный деревянный ростверк
фундамент под деревянный столб.То
котлован для фундамента выравнивается. Дно
слой деревянных досок размером 20-30 см.
Широкий и от 5,0 до 7,5 см. толстый уложен, бок о бок
сторона; без промежутка между ними.
Поверх этого слоя деревянная балка
такое же сечение, как у деревянного столба
размещены под прямым углом.
Рис. 3.5(b) Фундамент из деревянного ростверка
Для кирпичной стены
Рис. показан деревянный ростверк
фундамент для стены. То
фундамент состоит из дна
слой досок, поверх которого
деревянные балки расположены справа
под углом к ​​направлению
доски.3. Ленточный фундамент:
 Ленточный фундамент состоит из двух и более
индивидуальный столбик балкой, называемой планкой.
 Ленточная балка, соединяющая фундамент
две колонки, не остается в контакте с
грунт и, таким образом, не передает никакого давления на
пачкаться.
 Функция ленточной балки заключается в передаче
нагрузка сильно нагруженной внешней колонны на внутреннюю
один. При этом ленточная балка подвергается
изгибающий момент и сила сдвига, и она должна быть
разработан, чтобы выдерживать их. Рис. 3.7 Ленточное основание
ОСНОВЫ В ЧЕРНОМ
ХЛОПКОВЫЕ ПОЧВЫ:
Строительство здания на черном хлопке или
экспансивные почвы очень опасны из-за
ее объем изменяется при изменении
атмосферные условия.
 Неравномерная осадка зданий,
вызвано движением земли из-за
попеременное набухание и сморщивание приводит к
образование трещин, образующихся при этом, иногда
от 15 до 20 см. в ширину и от 2,5 до 4,0 м. глубокий.
1. Меры предосторожности для основания в
Черные хлопковые почвы:
- Фундамент надо брать на такую ​​глубину,
где трещины перестают распространяться.Минимум
глубина фундамента должна быть не менее 1,50 м.
- Строительство в черноземе должно быть
проводится в сухой сезон.
- Наружные стены должны быть снабжены цоколем
защита на уровне земли, так что влага
не заходить в фундамент во время сезона дождей.
2.Типы фундамента черного цвета
Хлопковые почвы:
я. Ленточный или подкладочный фундамент
II. Фундамент пирса
iii.Нерасширенный свайный фундамент
(i) Ленточный или плитный фундамент:
Лентичный фундамент для стен и подушка
фундамент под колонны может быть предусмотрен
средние нагрузки.  Когда почва мягкая и имеет плохую опору
емкость, слой балласта толщиной 30 см и
Мурум должен быть обеспечен и утрамбован и
затем 30 см. может быть толстый слой крупнозернистого песка.
размещен. Рис. 3.9
(ii) Фундамент пирса:
 Для стен, несущих большие нагрузки,
может быть предусмотрен фундамент с арками. То
опоры выкапываются через равные промежутки и заполняются
бетонные, которые соединены бетоном или
кирпичная арка и стена могут быть построены
над ним.
 Арки построены с зазором над
уровне земли, что может позволить передвижение
грунт при операциях по набуханию и усадке.Причины разрушения фундамента
• Неравномерная осадка недр.
• Неравномерная осадка кладки.
• Горизонтальное перемещение примыкания
структуры.
• Усадка из-за впитывания влаги из
грунт под фундамент.
• Боковое давление на стены.
• Действие атмосферы.
• Боковое движение грунта под фундаментом.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
