Насос бетонный: Насосы для бетона (бетонные): героторные, шнековые

Дальность подачи раствора увеличивается в несколько раз.

Маневренность, производительность и мощность-преимущества этих агрегатов. Производят перемещение ста пятидесяти кубических метров смеси в час. Бетоносмеситель подключается к насосу. Из-за дороговизны использование агрегатов оправдано для профессиональных строительных компаний. Передвижная бетономешалка с насосом для подачи бетона эксплуатируется при строительстве высотных домов большой площадью. Бетоносмеситель подает смесь на необходимое расстояние про помощи специализированного шланга.

Насос стационарный размещается на колесной опоре. Целесообразность эксплуатации при долгосрочной строительной деятельности. Приводится в работу с помощью дизельного или бензинового мотора. Подает смесь на четыре метра. Скорость подачи смеси девяносто метров кубических в час. Преимуществом является легкость монтажа, малогабаритность.

Прицепной тип удобен в перемещении, размещается на любой местности строительного полигона.

Героторные насосы для бетона и принцип действия

В приемной емкости расположен вал. После наполнения приемной емкости вал подает смесь к выходу, ротор прикрепленный к резиновой обойме производит вытеснение раствора к распределяющему рукаву. С помощью распылителя или желоба раствор распределяется на нужном участке.

Виды работ выполняемых героторными насосами

С помощью насосов для подачи бетона возможно автоматизировать штукатурные, монтажные, кладочные работы. Обеспечивает подачу смеси непосредственно в необходимые полости, при выравнивании полов и стяжек. Агрегаты работают с пенобетонами и пенополистирол бетонами.

Представителем агрегатов является бетонный насос сосна. Героторный насос сосна выделяется двухсот литровым объемным баком, надежностью конструкции. Имеет качественный ротор. Используется как агрегат для керамзитобетона и других легких видов смесей.

Поршневые насосы для бетона и принцип действия

Поршневой насос для подачи бетона втягивает смесь из бункера. Благодаря гидравлической системе скорость подачи стабильная. Подача без скачков скорости это обеспечивает снижение сопротивляемости при движении. Благодаря этому движение бетоносмеси происходит на дальнее расстояние и высоту. Двухцилиндровые агрегаты осуществляют беспрерывную подачу раствора.

При подаче из одного цилиндра, в другой закачивается раствор. Таким образом работа происходит циклически. Конструкция аппаратов проста в исполнении. Поэтому агрегат шнековый для бетона можно сконструировать самостоятельно. Конструкция насоса для бетона своими руками состоит из цилиндра, поршня и механизма.

Цилиндр диаметром четыреста двадцать миллиметров, ход поршня составляет 600-900 сантиметров, легированная сталь-материал из которой изготовлен обратный клапан. С помощью токарного станка производятся детали, после чего зачищаются на шлифовальных машинах. Из железа производится корпус. Вся конструкция собирается и закрепляется.

Подбор бетонопроводов

Перед началом строительных работ строительное оборудование размещается в максимально удобном для рабочих месте. Бетоносмеситель (миксер бетон) устанавливают так, чтобы в трубах для перемещения раствора не образовывались пробки, трещины.

Для этого шланги подбираются в соответствии с давлением агрегата.

Если аппарат работает с давлением в сто бар, то диаметр трубопровода пять дюймов, а стенка трубы толщиной в четыре миллиметра. При давлении в сто семьдесят бар толщина трубы та же, но чтобы шланг выдержал нагрузку толщина стенки составляет не менее семи миллиметров.

Наиболее удобной в использовании является бетономешалка с насосом. Для перекачки смеси непосредственно в необходимую зону используют свой насос героторный или поршневой. Которые отличаются производительностью, надежностью и качественностью.,

Насосы для бетона в работе (видео)

Бетононасосы — Alliance Бетононасосы

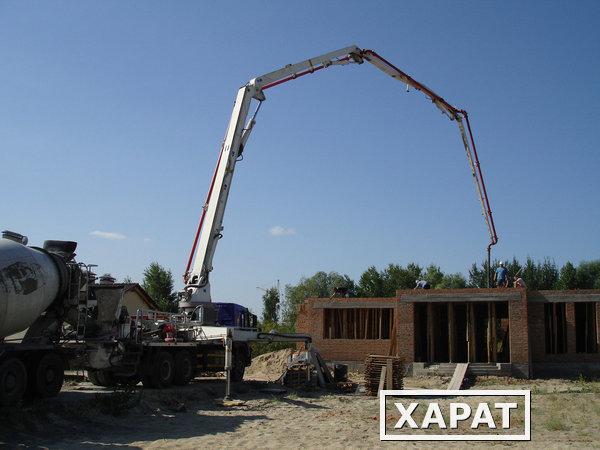

Стреловые насосы

Достигните новых высот с помощью полной линейки стреловых насосов Alliance, устанавливаемых на грузовиках.

• 65-метровая 5-секционная RZ-складка

  Когда вам нужна очень… очень большая палка.

  65-метровый 5-секционный насос RZ Boom

• 61 метр, 5 секций, RZ-фальцовка

  Коммерческая заливка стала еще проще.

  61-метровый 5-секционный насос RZ Boom

• 57-метровый rz-fold X-STYLE

  Новый легкий дизайн, в котором есть все.

  57-метровый стреловой насос

• 50-метровая 5-секционная RZ-складка

  Устанавливается на жилых или коммерческих объектах и ​​достигает всего!

  50-метровый 5-секционный насос RZ Boom

• 47-метровая 5-секционная RZ-складка

  Подходит практически для любого места. Это универсальность с большим количеством стрелы.

  47-метровый 5-секционный насос RZ Boom

• 47-метровый 5-секционный складной LRZ

  Немного меньше, немного легче и хорошо работает с обычной кабиной.

  Стреловой насос LRZ, 47 м, 5 секций

• 43 метра, 5 секций, RZ-складывание

  Новое увлечение: маневренная и легкая конструкция.

  Стреловой насос RZ, 43 метра, 5 секций

• Roll-Fold, 41 метр

  Насос для скоб, необходимый в вашем автопарке

  Roll-Fold, 41 метр

• 40-метровый 5-секционный RZ-Fold

  Новый компактный 5-секционный 40-метровый насос!

  41 метр, складываемый в рулон

• R-Fold, 38 м

  38 м R-Fold Новая модель/пролет>

• 38-метровая 5-секционная двойная z-складка

  Чрезвычайная универсальность — теперь по многочисленным просьбам!

  38-метровый 5-секционный стреловой насос

• 38-метровая Z-образная фальцовка

  Меньший вес без ущерба для прочности.

  38-метровый насос со складывающейся стрелой LZ

• 38-метровая Z-образная складка 75%

  Меньший вес без ущерба для прочности.

  38-метровая Z-образная фальцовка 75% запрет на движение по дорогам

• 33-метровая Z-образная фальцовка

  Самая желанная площадь основания в отрасли.

  33-метровая Z-фальцовка

• 33 метра Roll-Fold

  Самая желанная площадь основания в отрасли.

  33 метра в сложенном виде

• 32-метровая 5-секционная двойная Z-образная стрела

  Вы не поверите, что можно сделать с этой стрелой

  32-метровая 5-секционная стрела Double Z

• 28-метровая Z-образная складка

  Легкая и чрезвычайно универсальная.

  Z-сгиб 28 м

• Z-образное складывание, 20 м

  Уникальная четырехсекционная конструкция стрелы с невероятно низкой высотой раскладывания

  Z-образное складывание, 20 м

Линейные насосы

Универсальные и прочные линейные насосы, устанавливаемые на грузовиках.

• 150 ярдов в час/ 120 кубических метров


  высокое давление JFS-12H

  Для больших этажей или конструкций средней и высокой этажности.


  150 ярдов в час/120 куб. м высокого давления JFS-12H

• 131 ярд в час/100 м3


  JM-2100HP

  Идеальный вариант для высотного строительства.


  130 ярдов в час/92 кубических метра JM-2100HP

• 120 ярдов в час / 90 куб. м


  JMP-90

  Замедлите скорость для посыпки смесей или накрутите для коммерческих полов.

  120 ярдов в час/90 м3 JMP-90

• 83 ярда в час / 60 куб. м


  JMP-60

  Замедлите скорость для посыпки смесей или накрутите для коммерческих полов.

  80 ярдов в час/60 м3 JMP-60

Прицепные/стационарные насосы

• 130 ярдов в час JSP 2110HP-D

  Для высотного строительства.

  130 ярдов в час JSP 2110HP-D

Размещение стрел

Поможет вам подняться выше.

• 33-метровая стрела с R-образным складыванием

  4-секционная стрела с R-образным складыванием

  Укладочная стрела 33 метра

• 33-метровая Z-образная укладочная стрела

  4-секционная Z-образная укладочная стрела

  Укладочная стрела 33 метра

• 36/40-метровая Z-образная укладочная стрела

  4-секционная Z-образная укладочная стрела

  Укладочная стрела 36/40 м

Варианты шасси

Различные варианты монтажа для удовлетворения ваших потребностей.

• Kenworth — T880

  Удовлетворение требованиям крупнейших компаний отрасли.

  Грузовик Kenworth T880

• Mack

  Удовлетворение требованиям крупнейших компаний отрасли.

  Грузовик Мак

• Mack — Granite

  Чудовище, готовое изо дня в день терпеть все, что вы можете на него бросить.

  Мак — Гранитный грузовик

• Peterbilt

  Выполнение работы в классе.

  Грузовик Peterbilt

• Freightliner

  Потому что вы хотите получать удовольствие от поездки.

  Фрейтлайнер

Прицепные бетононасосы — как выбрать лучший насос

Чтобы найти лучший бетононасос для ваших конкретных задач, не нарушая при этом бюджет, задайте эти вопросы перед покупкой. Энн Балог, обозреватель ConcreteNetwork.com

Бетононасос A30 Rockmaster от Reed Concrete Pumps в Чино, Калифорния

Автобетононасос серии T от Reed Concrete Pumps в Чино, Калифорния

Для подачи бетона на площадки с ограниченным доступом, такие как ограждения задним двором или внутренними полами, насос небольшой линии на прицепе часто является идеальным решением. Эти компактные насосы не только удобны для заливки небольших жилых помещений, они также могут служить альтернативой стреловым насосам большого объема при больших декоративных заливках, где требуется меньшая производительность, например, при сложных проектах по штамповке бетона. Большинство моделей могут достигать сотен футов и предлагают скорость размещения от 5 до более 100 кубических ярдов в час.

На современном рынке строительного оборудования вы можете найти смонтированный на прицепе насос практически для любого применения: от заливки раствором под давлением и торкретирования до укладки цементных покрытий и конструкционного бетона.

Владеть или арендовать оборудование — что выгоднее? Если вы не планируете часто использовать насос, покупка собственной машины может не окупиться в долгосрочной перспективе, особенно если учесть затраты и время, необходимые для обслуживания, ремонта и очистки насоса. Вместо этого может иметь смысл арендовать насос (при условии, что в вашей бригаде есть обученный оператор) или воспользоваться услугами подрядчика по перекачке. Выясните, сколько часов вы обычно используете насос в год, а затем подсчитайте цифры, сравнив стоимость покупки насоса со средними почасовыми арендными ставками в вашем регионе.

Бетонные смеси с более крупными заполнителями могут быть слишком крупными для некоторых насосов. Необходима правильная консистенция смеси. Multiquip в Карсоне, Калифорния.

Может ли насос перекачивать вашу бетонную смесь? Многие подрядчики по декоративному бетону отдают предпочтение безотказным бетонным смесям, на которые они полагаются в большинстве своих проектов. Если у вас есть свои собственные образцы смесей, соответствующие золотому стандарту, вам понадобится насос, предназначенный для их обработки.

Некоторые насосы являются многоцелевыми машинами, которые могут работать с различными смесями, в то время как другие предназначены для определенных типов смесей. Как правило, максимальный размер заполнителя, который может принять насос, определяет тип материала, который он может эффективно перекачивать. Насосы Pea-Rock, например, предназначены для перекачивания смесей на основе цемента, содержащих верхний заполнитель размером 1/2 дюйма, таких как ремонтные растворы, торкрет-бетон и самовыравнивающиеся покрытия. Другие линейные насосы могут работать с бетоном с более высокой подвижностью, содержащим крупный крупный заполнитель (порода размером от 3/4 до 1 1/2 дюйма). Эти модели лучше подходят для размещения бетонных плит и других конструктивных элементов.

Multiquip в Карсоне, Калифорния.

Скорость вывода: как далеко и как быстро? Посмотрите в спецификациях производителя насоса производительность машины (обычно указывается в кубических ярдах в час) и максимальное расстояние перекачки по горизонтали и вертикали. Некоторые модели способны подавать бетон со скоростью до 125 кубических ярдов в час и на расстояние до 1500 футов по горизонтали и 400 футов по вертикали.

Однако не тратьте деньги на покупку большей мощности насоса, чем вам нужно или которую вы можете выдержать. Насос большой производительности обычно не требуется для укладки тонких слоев на основе цемента. А чтобы воспользоваться насосом со сверхбыстрой скоростью доставки, у вас должно быть достаточно рабочих во время размещения, чтобы не отставать от темпа. Это особенно важно для декоративных штампованных бетонных работ, потому что у вас есть ограниченное окно возможностей для отделки и штамповки после того, как бетон упадет на землю. Для декоративных работ рассмотрите возможность использования помпы, оснащенной регулятором громкости, который позволяет регулировать мощность помпы в соответствии с темпом работы. Это позволит вам замедлить доставку бетона, если отделочная или штамповочная бригада отстанет.

Также имейте в виду, что максимальная производительность и дальность подачи, заявленные производителями насосов, являются только теоретическими. Эти мощности будут варьироваться в зависимости от таких факторов, как состав смеси, рабочие условия, а также диаметр и длина используемого трубопровода.

S-образный клапан с бункером большой емкости от Putzmeister’s в Портленде, штат Орегон.

Какой тип клапана используется? При покупке насоса для прицепа небольшой линии вы встретите множество терминов, описывающих тип поршневой или клапанной системы, используемой для забора бетона из бункера и продвижения его по линии подачи, например, шаровой кран, рок клапан, S-образный клапан или поворотная трубка. Некоторые из этих систем являются собственностью конкретного насоса, в то время как другие являются более общими. Попросите производителя насоса предоставить подробную информацию о производительности и преимуществах системы, которую он использует.

Можно ли буксировать насос на существующем автомобиле? Хотя большинство прицепных насосов достаточно малы, чтобы их можно было буксировать стандартным пикапом, убедитесь, что купленную вами тележку можно тянуть за лошадью. В спецификациях насоса указаны размеры машины и масса прицепа.

Для обеспечения безопасности и удобства буксировки поищите насос, установленный на дорожном прицепе, оснащенном такими функциями, как регулируемая по высоте сцепка, гидравлические тормоза, прочные крылья, стоп-сигналы/направленные задние фонари и прочная рама с подвеска торсионная.

United Equipment Sales, Inc в Портленде, штат Орегон.

Насколько легко обслуживать насос? Усилия, необходимые для поддержания конкретного насоса в наилучшем рабочем состоянии, будут зависеть от ряда факторов, включая простоту конструкции поршня/клапана, количество быстроизнашивающихся деталей и легкость доступа к компонентам, требующим регулярного обслуживания или очистки.
