Насос для бетона: виды, особенности применения

Для оперативной и скорой подачи строительной смеси к месту заливки используют насос для бетона. В современном процессе возведения сооружений редко обходятся без материала для создания прочного монолита. Такие работы очень трудоемки — они требуют применения значительных физических усилий. Научно-технический прогресс не стоит в стороне от этих проблем, поэтому созданы и внедрены специальные механизмы, которые упрощают перемещение рабочих растворов.

Зачем нужен такой агрегат?

Бетонный насос часто используется на стройплощадках с масштабным применением растворов. Это устройство необходимо в первую очередь на тех участках, куда не сможет добраться из-за своих габаритов автомиксер, а также для подачи смеси на большую высоту строящегося объекта. Применение бетононасоса не только ускоряет выполнение намеченного задания, но и повышает производительность труда при укладке рабочей смеси. Ведь за один час механизированной работы можно залить гораздо больший объем раствора, чем с использованием традиционных методов подачи в специальных емкостях. Насос для подачи бетона — дорогая машина. Его приобретать экономически целесообразно при крупномасштабном строительстве. В случаях, когда работа по заливке раствора выполняется в единичном случае, технику следует привлечь напрокат у специализированных организаций.

Для домашнего строительства такой агрегат можно сделать своими руками.

Как работает?

Специфика применения

Тяжесть бетонного раствора требует применения дополнительной техники для доставки смеси на стройплощадку.

Доставка бетона к месту укладке — сложный и кропотливый процесс. Материал имеет высокий удельный вес и его перемещение даже в горизонтальной, не говоря уже о вертикальной плоскости требует применения значительных усилий. Кроме того, раствор быстро схватывается и теряет свои свойства. Бетононасосная установка успешно преодолевает эти трудности. Использование этого агрегата возможно с учетом некоторых нюансов:

  • Специальная квалификация операторов. Это устройство — высокотехнологично, работать с ним под силу специально обученному работнику.
  • Соблюдение норм и технологии процесса. Неправильная эксплуатация техники быстро приводит к выходу ее из строя. Кроме того, будет сорван строительный процесс, приготовленный или приобретенный бетонный раствор испортится.
  • Правильная организация труда и процесса укладки. При соблюдении этих условий не будет ни простоев, ни переработки спецтехники.
  • Учет свойств подаваемой смеси. Для нормального прохождения механизированной укладки должны быть правильно подобраны параметры подающих патрубков, учитываться дистанция прокачки.

Принцип применения

Анализ использования техники для подачи бетона показывает, что наиболее эффективно его применение в местах, где затруднен подъезд крупногабаритных грузовиков к пункту укладки, при высокой плотности застройки, а также при необходимости заливки бетона на больших высотах. Хотя можно использовать агрегат в обычных условиях — это зависит от средств строительной организации.

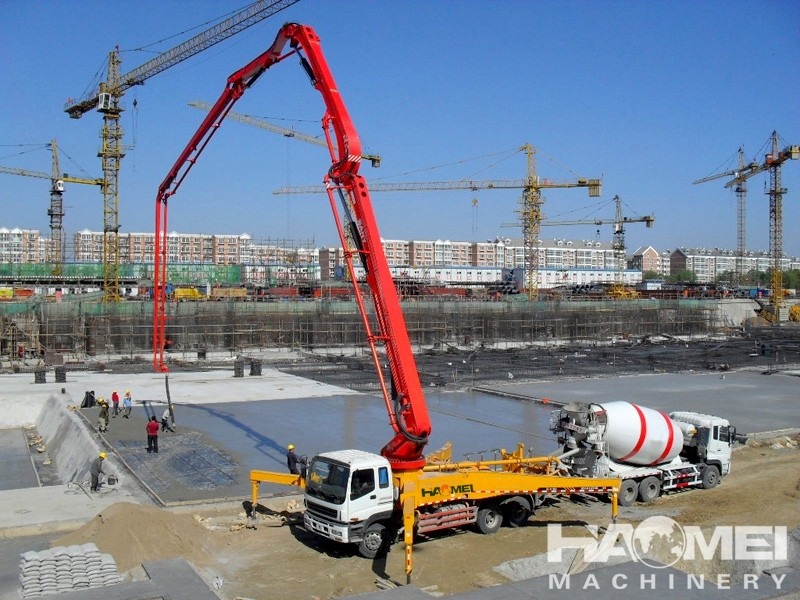

Для подачи материала на большое расстояние или вверх применяется бетононасос имеющий специальную стрелу.

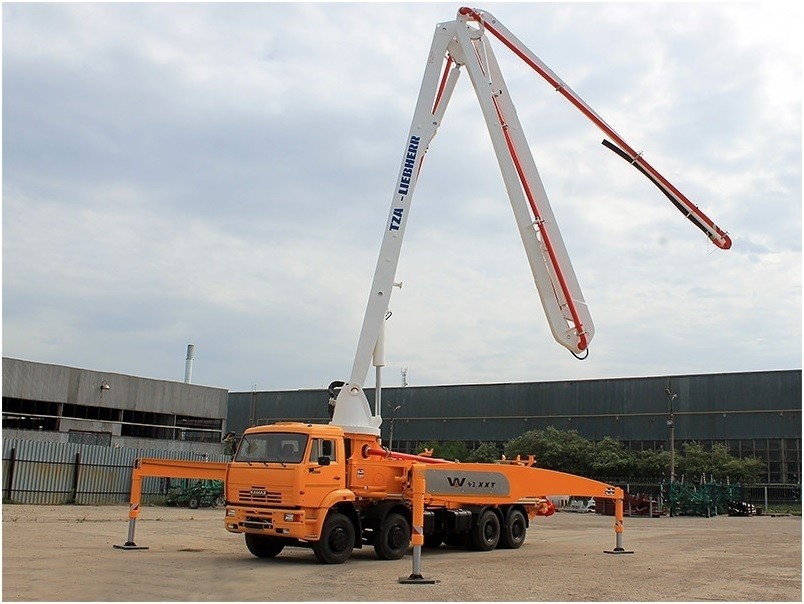

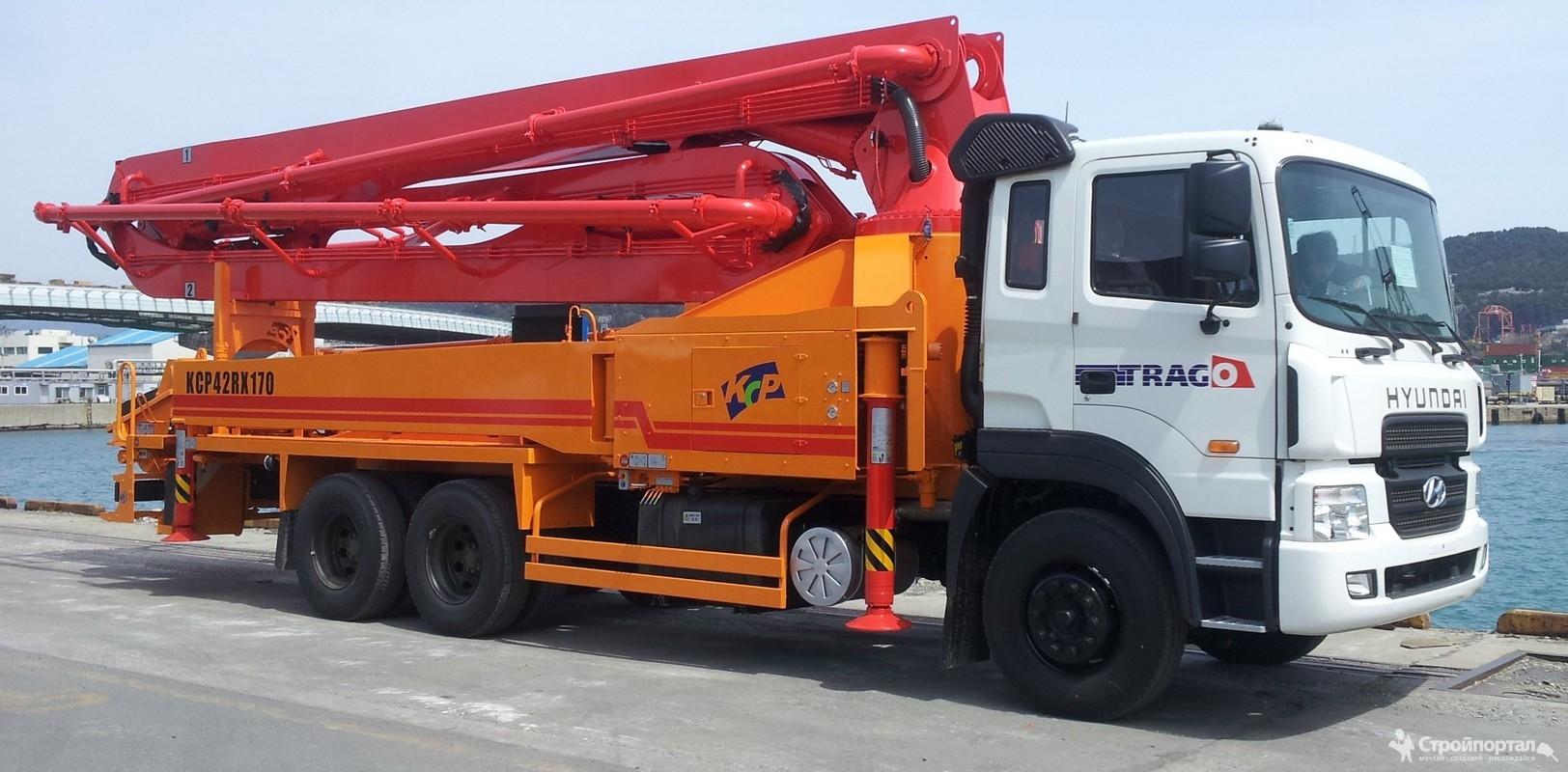

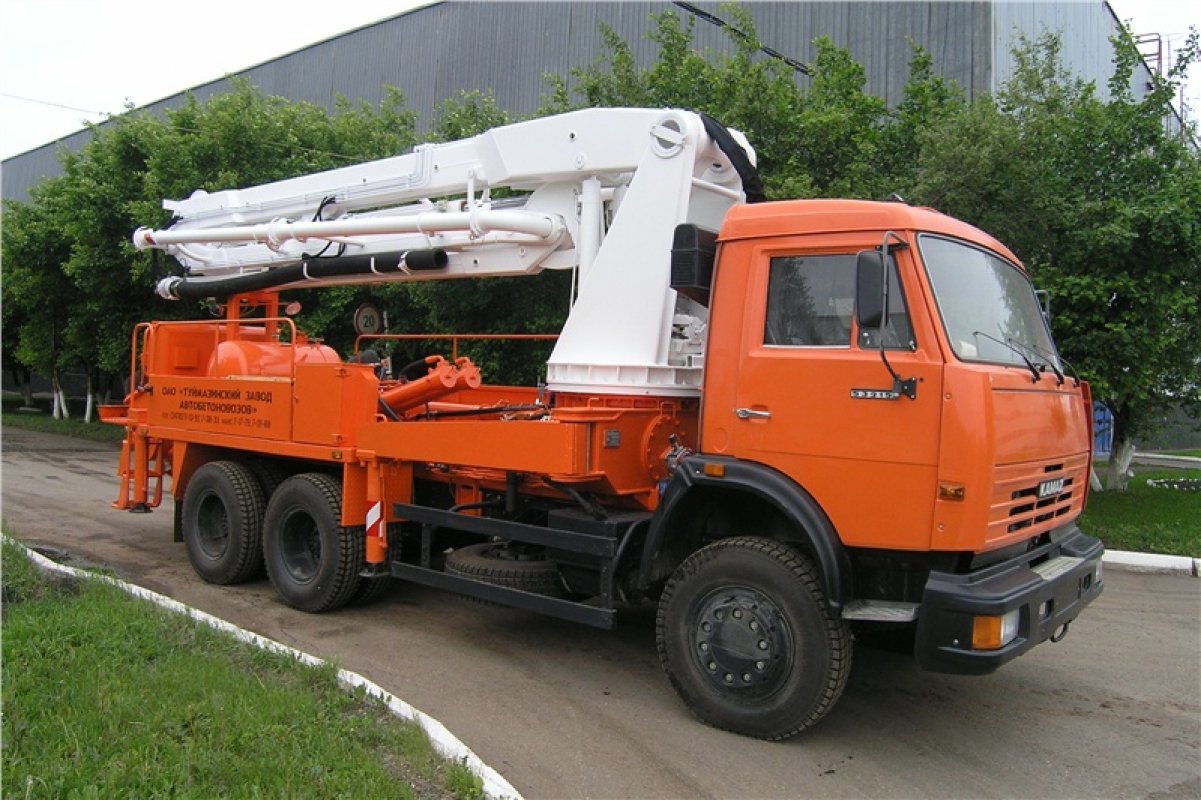

На отечественных стройплощадках популярны бетононасосы на автомобильной платформе, которые имеют разные габариты. Из бетоносмесительной емкости раствор перегружается в приемный бункер качающего устройства, после чего смеси начинает принудительно перемещаться по заранее смонтированному трубопроводу. Наличие специальной стрелы при бетононасосе облегчает подачу раствора на большие расстояния и высоты.

Перед началом работы в насосный механизм заливают молочко из цемента. Вещество выступает смазывающим материалом для рабочей системы, оно предотвращает перегрузку мотора устройства, а также воздушных пустот в трубопроводе.

Виды бетононасосов

Принцип действия насосной установки основан на вытеснении массы раствора. При этом образуется свободный объем пространства, который снова самозаполняется. Насосы классифицируются по типу главного рабочего органа машины:

  • Поршневые. Эта разновидность нагнетающего механизма способна подать бетон на дистанцию 6—65 м в вертикальном направлении, его производительность составляет 180 м3/час. При взаимодействии раствора с поршнями на их стенках оседают остатки бетона, которые оказывают на механизм абразивное действие. Рабочая масса при этом подается прерывистыми рывками. Существуют модели с гидромеханизмом, они отличаются повышенной износостойкостью и плавной подачей, а также более высоким рабочим давлением, которое позволяет перемещать суспензию на более длинную дистанцию.
  • Шнековые. Героторный насос работает тихо, независимо от жесткости раствора. Если в подающем трубопроводе образовался затор, изменяется направление вращения мотора, который удаляет такую пробку. Главный минус машины — трубы бетонопровода быстро изнашиваются. Этот недостаток покрывает дешевизна ремонта, который выполняют неподготовленные работники.
В шнековом типе машины быстро изнашиваются трубопроводы, при этом их ремонт или замена являются доступными.

Сравнение двух типов машин на основании практического использования техники показывает, что легкий и доступный ремонт героторных насосов для бетонного раствора не компенсирует высокую производительность и долговечность эксплуатации гидравлических поршневых устройств. Эти свойства определяют выбор необходимой модели бетононасоса.

Особенности применения

При использовании спецтехники следует всегда контролировать рабочее давление в насосной системе, которое прописано в инструкции пользователю. После окончания процесса подачи трубопровод очищается технической жидкостью под давлением, поэтому следует оснастить установку насосом для откачивания воды. При прокладке труб стараются минимизировать изгибы и не допускать перпендикулярного расположения. Приостанавливать работу системы на длительное время запрещается, в качестве вынужденной меры по профилактике поломки, нужно через 10 минут подавать небольшие порции бетона. Все неисправности в основной массе вызваны образованием бетонной пробки в трубах. В таких случаях машина выключается и ищется место закупорки, которое очищается. При использовании устройства в зимний период бетонную массу подогревают до +20—30 С, сам насос разогревают паром.

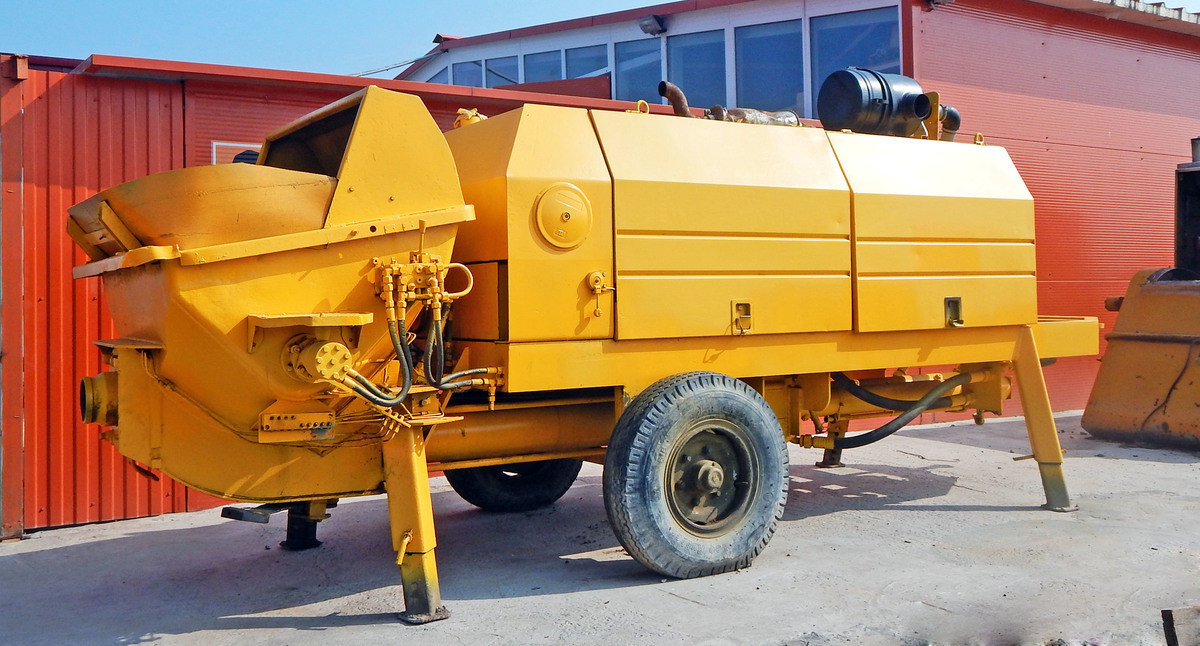

Бетонный насос LiuGong HBT6013132E (трейлерного типа)

Объявление находится в архиве и может быть неактуальным

Бетонный насос liugong hbt6013132e – это высокопроизводительное и автоматизированное оборудование с дистанционным управлением, предназначенное для перекачки бетонным смесей различных марок.
В наличии!
В стоимость уже входит ндс 20%
Оснащен:
— мощными и надежными аксиально-поршневыми гидравлическими насосами высокого давления, производимыми по лицензии германской фирмы rexroth
— управляющей электроникой известного японского бренда omron
— клапанами в гидросистеме, собранными на заводах компаний rexroth (германия) и eaton-vickers(сша), что значительно повышает надёжность управления бетонным насосом
— основные элементы электрооборудования, полностью собраны на заводе-изготовителе, что обеспечивает высокую надёжность электрической системы управления

— многоходовым клапаном aron (италия)
— уплотнениями parker (сша)
— гидравлическими шлангами manuli (италия)
— беспроводным пультом управления techwell (кнр). Оборудован большой кнопкой аварийной остановки и информативной индикацией
— 3-мя люками доступа в защитном кожухе агрегата, что значительно облегчает эксплуатацию и обслуживание
— системой защиты гидравлической системы, в случае превышения пороговых параметров системы, обеспечивает автоматический безопасный сброс критического давления из гидравлической системы бетонного насоса
— модернизированной конструкцией приемного бункера и «s» образного клапана , что обеспечивает отсутствие «застойных зон» в приемном бункере
— оптимальной загрузочной высотой приемного бункера
— выдвижным аутригером, оснащенным гидравлическим приводом, что значительно ускоряет и облегчает приведение бетонного насоса в рабочее положение

Тип/марка приводного двигателя — дизельный/cummins
Максимальный объем перекачиваемой бетонной смеси в час, м3/ч — 60/38
Рабочее давление в гидравлической системе бетонного насоса, мпа — 8,4/13,5
Объем бака гидравлической системы бетонного насоса, л. — 500

Теоретическая максимальная дистанция вертикальной подачи бетонной смеси, м — 220
Теоретическая максимальная дистанция горизонтальной подачи бетонной смеси, м — 1000
Объем загрузочного бункера для бетонной смеси, м3 — 0,7
Высота загрузки бункера для бетонной смеси, мм — 1450
Максимальный диаметр, в поперечнике, фракции наполнителя в бетоне (щебень / галька), мм — 60
Характеристики бетонных цилиндров (внутренний диаметр / ход поршня), мм — 200/1500
Способ управления — радио управление
Тип клапана бетонных поршней — «s» клапан
Габаритные размеры агрегата, мм — 5280х1935х2530
Масса агрегата, кг — 5700
Бетононасосы liugong — это современный и эргономичный дизайн со сглаженным корпусом. А также сниженные масса-габаритные характеристики, что позволяет легко размещать насос на строительной площадке, где мало места.

Общество с ограниченной ответственностью «РОСА»
ИНН/КПП 2543110610/254301001
г. Владивосток, пр-кт Красного Знамени 59, офис 515/1


особенности применения шнековых, поршневых моделей. Транспортировка бетона

Она зависит от размеров площадки (дальность и высота транспортировки), от величины отдельных бетонируемых участков (производительность) и от свойств укладываемого бетона (содержание цемента, консистенция, размер зерна и пр.). Бетононасос, который обязан подать определенное количество бетона за заданное время, должен иметь конструкцию, гарантирующую забор данного количества бетона и его транспортировку к месту укладки. Давление подачи тем больше, чем длиннее транспортный трубопровод и чем быстрее по нему течет бетон. Легко понять, что приводная мощность насоса, который развивает высокое давление для транспортировки бетона на большое расстояние, будет больше, чем у установки, транспортирующей бетон только на короткие расстояния.
Сравниваться между собой могут только насосы с одинаковой приводной мощностью.

Засасывание

Бетон может быть выдавлен из насосного цилиндра только, если он предварительно был наполнен бетоном. Для этого наполнения также требуется давление. Давление атмосферы (1 бар = 760 torr) заставляет бетон поступать в резервуар, находящийся под низким давлением. Всасывающий поршень создает в цилиндре пониженное давление. Атмосферное давление «выдавливает» бетон из бункера в цилиндр. Разница давлений между атмосферой и вакуумом теоретически не может быть больше1 бара. В насосе она при благоприятных условиях может составлять 0,8 бар. Это означает, что бетон подается из бункера в цилиндр максимально с 0,8 бар. Поэтому жесткие и грубые бетоносмеси засасываются хуже, чем тонкие и пластичные. Оптимальные условия засасывания обеспечиваются, когда всасывающие отверстия имеют одинаковое сечение с цилиндром насоса. Задвижка (шибер) должна быть спроектирована таким образом, чтобы сечение всасывания оставалось максимально открытым, не препятствуя втеканию бетона и не меняя его направления движения.

Большие объемы бетона требуют больших цилиндров и соответствующих размеров всасывающих отверстий. Диаметры всасывающего отверстия и цилиндра определяют максимальный размер зерна транспортируемого бетона. Самое простое правило требует, чтобы диаметр всасывающего канала как минимум в 3 раза превышал диаметр наибольшего зерна. То есть бетон с максимальным зерном в 63 мм предполагает бетононасос с диаметром подающего цилиндра не менее 180 мм.

Мешалка

Современные бетононасосы снабжаются мешалками, устанавливаемыми в бункерах. Мешалка предназначена для поддержания бетона в текучем состоянии во время простоя насоса, она препятствует оседанию бетона и разрушает структуры, образующиеся вблизи всасывающих отверстий. Однако эти мешалки не являются полноценными бетоносмесителями. При отключенном насосе и больших временах перемешивания приготовление бетона с помощью мешалки представляется весьма проблематичным.

Нагнетание

Максимальное давление, обеспечиваемое бетононасосом, задается его конструкцией. Для различных условий эксплуатации разработаны разнообразные устройства. Автобетононасосы обычно работают с короткими бетоноводами, соответствующими длине мачты бетонораспределителя. Им требуется более низкое давление нагнетания по сравнению, например, со стационарными насосами на стройплощадках, которые тот же объем бетона должны подать на высоту 100 м. Для передвижных бетононасосов (автобетононасосов) , как правило, давления нагнетания до 70 бар оказываются достаточными, в том числе и при высокой производительности. Стационарные бетононасосы с подачей бетона на расстояния до 1000 м или высоту до 500 м требуют давления до 200 бар. Такие, давления предъявляют повышенные конструкционные требования ко всем работающим под давлением узлам, таким как шиберы, шланги, редукторы, трубопроводы и пр. Бесперебойное функционирование насоса возможно только в том случае, если при его выборе учитывались все специфические требования конкретной стройплощадки. Установка, которая постоянно перегружается не может работать эффективно.

Модель бетононасосаПроизводительность, м 3 /часДавление подачи, барДальность подачи вверх / по горизонту, мВнешний вид

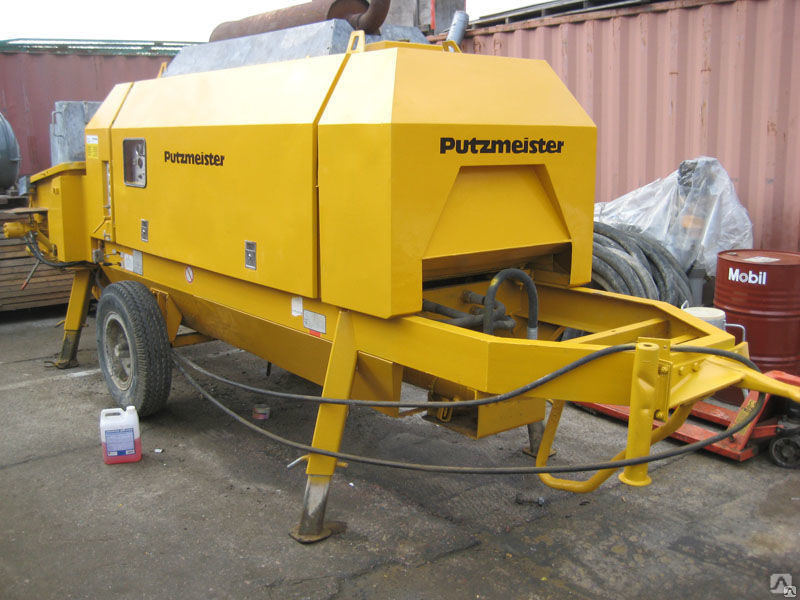

Поршневые стационарные бетононасосы

187060/200
71/4771/106100/250
65/4256/101 100/250
95/5791/152130/350
Бетононасос стационарный Putzmeister BSA 2109 HP D — аренда95/5791/152150/400
Бетононасос стационарный Schwing SP 4800 D — аренда43-81104-243150/400
102/70150/220180/400
Бетононасос стационарный Schwing SP 8800 D — аренда63-116104-243300/800
Бетононасос стационарный Putzmeister 14000 HP D — аренда102/70150/220350/1000

Пневмоподающие стационарные бетононасосы

Автобетононасос Putzmeister M 42 — аренда

шасси Mersedes

12085/95
Автобетононасос Schwing SX 52 — аренда

шасси Mersedes

16085
Автобетононасос
CIFA K52L XRZ
15080

Насосы для жидких растворов представляют собой специализированное строительное и промышленное оборудование, предназначенное для приготовления, замешивания и последующей подачи смесей различной консистенции. Чаще всего их можно встретить на строительных площадках, где они задействованы для смешивания штукатурных растворов, бетона или клея. Также необходимо помнить, что эта категория насосного оборудования имеет ряд определенных требований к выбору и условиям эксплуатации, несоблюдение которых приводит к сокращению ресурса службы и невозможности дальнейшей работы. Более подробную информацию о назначении и требованиях можно получить на сайте компании MSНT.

Применение насосов

На самом деле, конструкция насосов для подачи жидких растворов достаточно проста и неприхотлива, поэтому такое оборудование может без проблем эксплуатироваться в любых производственных и погодных условиях. Это обусловлено тем, что многие строительно-ремонтные работы проводятся либо в жаркий, либо в холодный период года. Кроме того, если учесть сжатые сроки на завершения постройки, то работы порой не прекращаются даже в непогоду.

Такие установки способны перекачивать как достаточно тягучие, так и густые смеси, получающиеся в результате смешивания жидких и сыпучих ингредиентов. Помимо этого, некоторые модели способны передавать растворы с незначительным количеством твердых частиц, например, мелкого гравия.

Специализированные требования

Тип и конструкция строительных насосов зависит от того, для каких задач они рассчитаны. Так, к примеру, для перекачивания различных штукатурных растворов подойдут перистальтические и мембранные насосы, а для перекачивания бетона или цемента – шламовые. Также существуют модели шестеренных насосов, предназначенных для подачи горячих битумных мастик. Однако, независимо от типа и назначения насосного оборудования, к нему предъявляются практические одинаковые требования, а именно:

  • Для строительных нужд нужны достаточно мощные агрегаты, не требующие частого, специфического обслуживания. Конструкция и устройство такого насоса должно быть простым и надежным одновременно, обеспечивая возможность продолжительной эксплуатации в практически любых условиях, без риска для остановки или простоя производства.
  • Оборудование должно работать в широком диапазоне температур, как окружающей среды, так и в помещениях, а также в условиях большой запыленности. Кроме того, все детали и важные узлы должны быть изготовлены из материалов, имеющих повышенную стойкость к воздействию химических, активных, агрессивных и коррозийных веществ.
  • Такая техника не должна засоряться составными компонентами перекачиваемых растворов, а конструкция способствовать быстрой сборке/разборке для эффективной очистки проточной части.

Несоответствие вышеперечисленным требованиям нередко приводит к повреждению узлов оборудования, выходу из строя и, как следствие, приостановлению производственных работ.

Виды насосов для растворов

Современные производители насосного оборудования предлагают широкий ассортимент моделей, предназначенных для выполнения производственных задач различного назначения. Так, к примеру строительные насосы, оснащенные рабочим колесом ламинарного типа, могут использоваться в пищевой промышленности, а центробежные там, где возникает необходимость в откачке различных типов жидкостей из цистерн, резервуаров и других емкостей. Однако основным назначением таких моделей является все же строительство, где они решают сразу несколько проблем, а именно транспортировку вязких растворов для смешивания, перемешивание, а также откачку воздуха из трубопроводов.

Помимо этого, строительные модели могут находить применение в самых разнообразных дополнительных задачах. Так, их нередко используют для транспортировки цементирующих жидкостей, известковых и лакокрасочных растворов при высоких температурах, а также технической воды. Подойдет такие оборудование и для откачки посторонних жидкостей, попадающих в траншею, или используемых в качестве компонента для приготовления смесей.

Также существует разновидность насосов, назначением которых является перекачивание жидких, активных химических веществ, способных разъедать поверхности из металла и других материалов. Именно поэтому такие модели отличаются повышенной прочностью ключевых узлов и деталей, надежно защищенных от воздействия кислот и щелочей.

Одним из основных требований к эксплуатации устройств, работающих с агрессивными веществами, является герметичность и способность не засоряться осадками токсических химикатов. Выделяют модификации, предназначенные для солевых или кислотных растворов, а также максимально точной дозировки смеси.

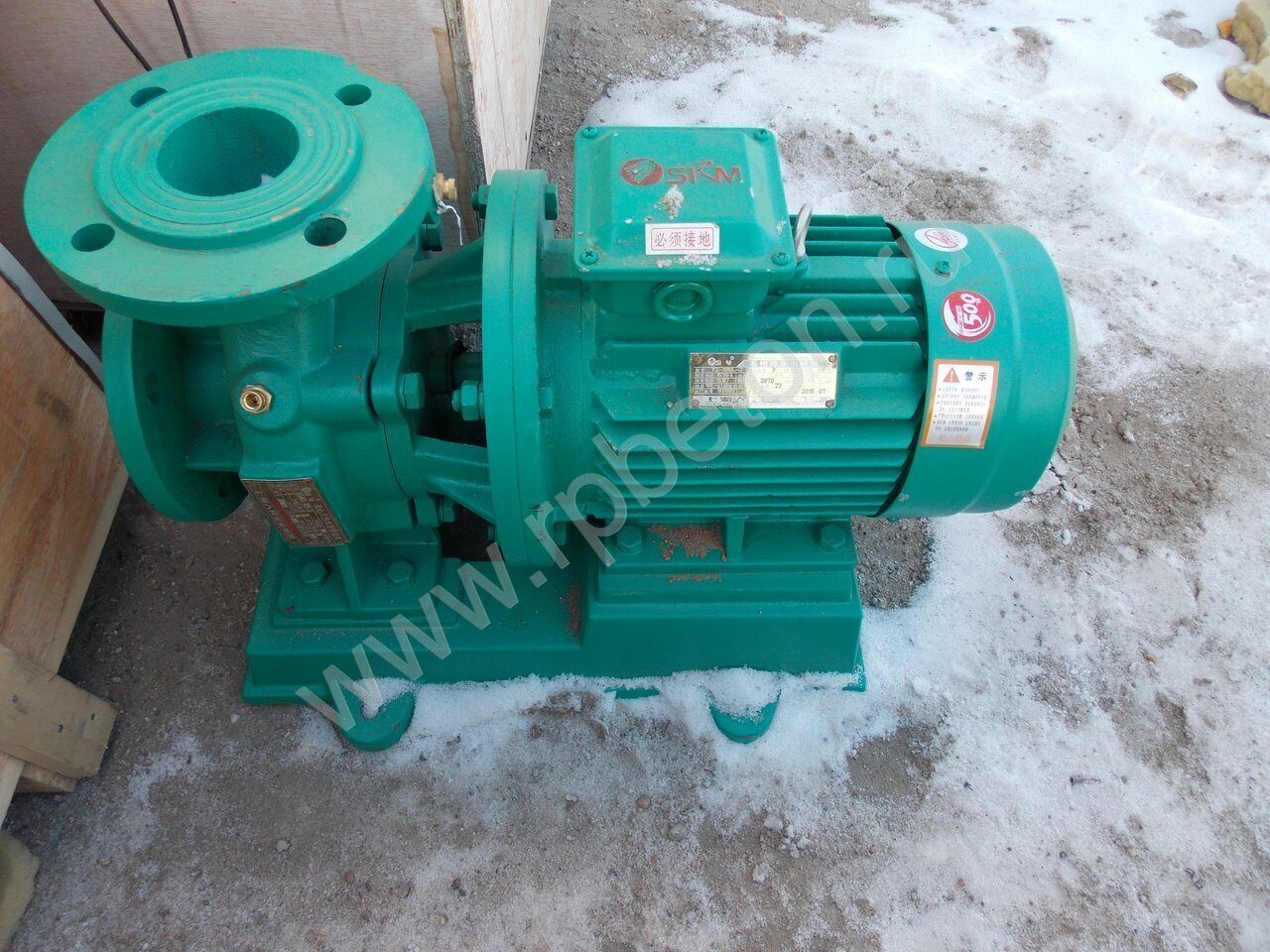

Центробежные насосы для перекачивая жидких растворов средней вязкости функционируют за счет центробежной силы, создаваемой движением лопастей. Они способны транспортировать более плотные и вязкие соединения. Благодаря этому, такая разновидность насосов — незаменимый атрибут для перекачки больших объемов жидких смесей в процессе ремонтных и строительных работ.

www.stroysmi.ru

для воды, вязких жидкостей, погружные

Содержание

Шнековые насосы, их ещё называют винтовыми, – это агрегаты большой эффективности. Их функциональные характеристики не определяются местом установки и свойствами перекачиваемой жидкости. Шнековый насос способен справляться с потоком воды, в которой может находиться большое количество нерастворимых и растворимых частиц.

Монтаж оборудования может быть вертикальным или горизонтальным, положение агрегата меняется.

Устройство и принцип работы

Такой насос это вариант роторного агрегата. Это оборудование стало популярным благодаря использованию в качестве помпы для вязких жидкостей. Одна из сфер применения — удаление стоков, характеризующихся повышенной вязкостью, из канализационной системы.

Принцип действия шнекового насоса похож на действие шестеренчатого устройства. Винтовой насос устроен просто. Ротор, представляющий собой винт с лопастями, размещён внутри цилиндрического корпуса. Величину ротора подбирают так, чтобы он мог непринужденно двигаться, но одновременно зазор между стенкой в рабочем состоянии был минимальным. С обеих сторон на агрегате установлены патрубки.

Оборудование функционирует следующим образом:


  • насос опускают в скважину (колодец или яму для канализационных стоков), прямо в жидкую среду и подключают к электропитанию;
  • при помощи первого патрубка жидкость всасывается внутрь корпуса;
  • при вращении ротора винтовые лопасти насоса выполняют нагнетание воды внутрь и направляют её вдоль корпуса к выпускному патрубку.
  • через выпускной патрубок вода выходит наружу.

Таково устройство и принцип работы простейшего шнекового насоса для воды и прочих жидкостей. В усложнённых конструкциях увеличенное количество винтов и ступеней.к меню

Область применения и назначение

Назначение данного оборудования — перекачка любых сред: от разряженного пара до взвеси средней вязкости, при этом винтовая конструкция способна решить все задачи, которые перед ней поставлены. Чаще всего их используют в качестве генератора напора:


  • в системах индивидуального водоснабжения, которые собраны профессионалами или самостоятельно. Насос можно использовать не только в совершенно чистых колодцах, скважинах, но и шахтах с песком. В колодцах с большим количеством песчаных осадков хороший результат показывает погружной агрегат, к примеру, насос спрут;
  • в системах перекачивания и прокачивания жидких смесей. Они используются в строительстве, конструкциях для сушки, на трубопроводах, в промышленных агрегатах. Это объясняется тем, что их используют для различных сред: от пара до жидкого цемента. Примером может служить использование шнекового насоса для цементных растворов aspro g700. Шнековый насос ксг используется для инъектирования цементов. В тяжёлой промышленности оборудование применяют для перекачивания взвесей, красок, средств против коррозии и пр. В пищевом производстве их применяют для перекачки жиров, соков, мёда пр. В производстве косметики их используют для перекачки кремов, растворов, шампуней и др;
  • в системах для дозированной подачи жидкостей. Шнек в этом случае служит, как дозирующий, так и генерирующий механизм. Точность порций не меняется в любом положении насоса. Используются для дозированной подачи полимерных материалов, полиэлектролитов, флокулянтов и прочих сложных химических жидкостей, которые сложно перекачивать. Для таких целей чаще используют стационарное поверхностное оборудование.

Такие насосы можно с лёгкостью смонтировать самостоятельно, им не нужны постоянные осмотры и они могут прослужить длительное время.

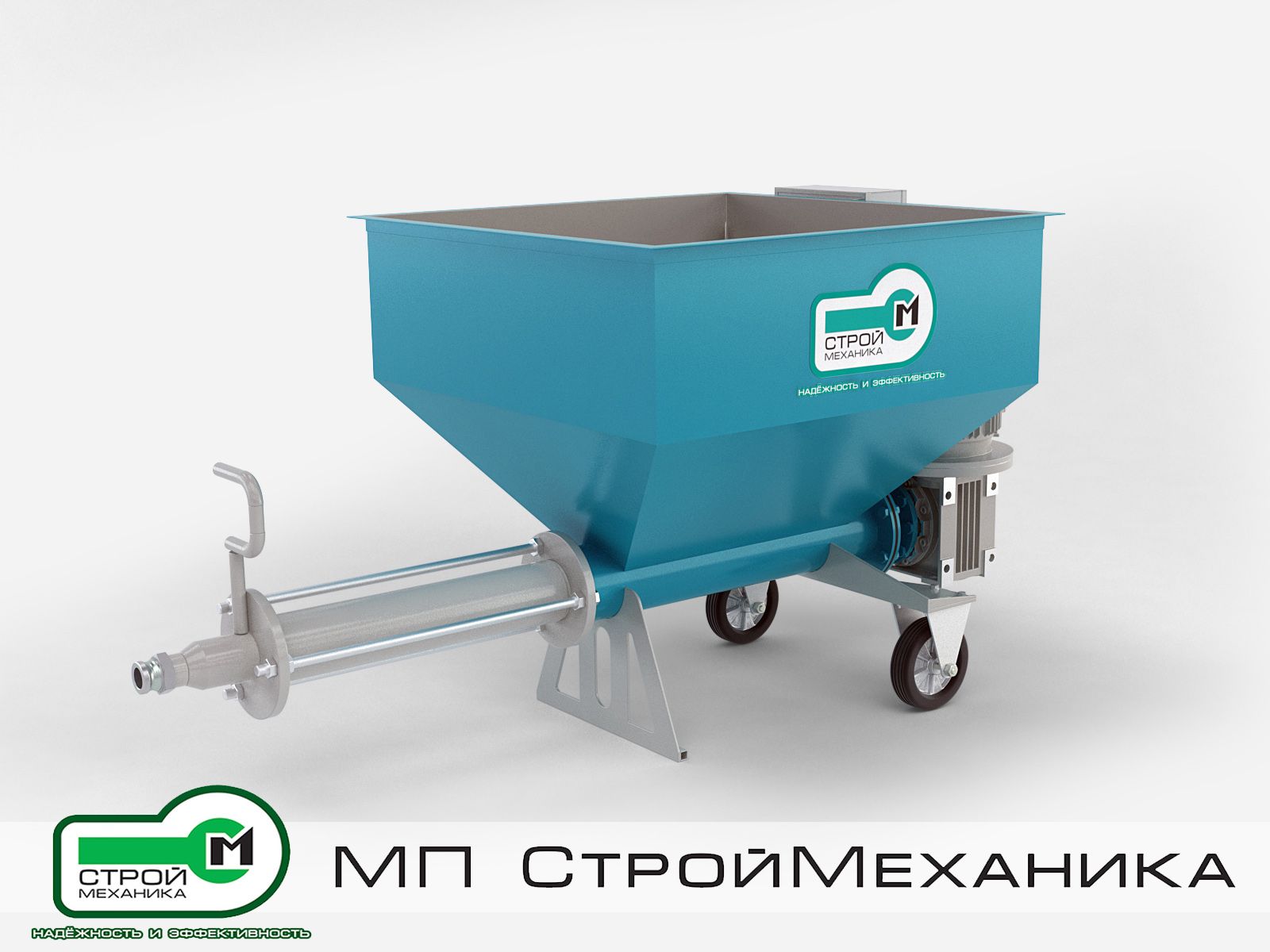

ШНЕКОВЫЙ НАСОС ДЛЯ ЦЕМЕНТНЫХ РАСТВОРОВ, ШТУКАТУРНАЯ МАШИНА-СТАНЦИЯ (ВИДЕО)

к меню

Виды насосов

В настоящее время популярны следующие агрегаты:

  1. Водолей. Компактный насос диаметром до 0.1м производительностью 2000л/ч. Очень простой агрегат, применяется в колодцах и скважинах. Позволяет подавать воду в систему водоснабжения частного домостроения или применять ее для полива, разнообразных технических целей. Для откачивания воды из шахты насос подвешивают на синтетическом тросе, а в открытом водоёме помпу может использоваться в каком угодно положении. Этот практичный агрегат стоит недорого и его монтаж и демонтаж можно выполнить самостоятельно.
  2. Бочковой шнековый насос применяют для того, чтобы перекачивать воду из разных резервуаров. Для моделей различных производителей характерны общие черты: малая мощность и небольшие габариты, агрегаты производят только из очень прочных материалов, которые не подвергаются коррозии и стойко противостоят агрессивным средам. Просты в эксплуатации, их легко разобрать и транспортировать. Это оборудование со специфическими качествами, позволяющими перекачивать, как воду, так и щелочные или кислотные среды.
  3. Беламос — глубинный насос, хорошей сборки и оснащён комплектующими высокого качества. Они очень надёжны и могут работать длительное время без перерыва. Он имеет защиту от перегрева, сухого хода и других поломок. Такое оборудование хорошо использовать для плывунов и шахт большой глубины. Устанавливаются они самостоятельно в течение нескольких минут, а их высокая мощность даёт возможность быстро выкачать грязные потоки и полностью обеспечить все бытовые потребности, в том числе полив участка и систему автономного снабжения водой. Агрегат монтируется на поверхности, и поэтому не может быть потоплен.
  4. Unipump ECOVINT используется для скважин и колодцев минимального дебета водоносного слоя. Небольшие габариты и большая пропускная способность делают такие насосы особо пригодными для дач. Его легко установить в обсадную трубу небольшого диаметра, он сможет обеспечить подачу воды для небольшой семьи. Монтаж насоса может легко выполнить практически любой человек. Такие насосы практически не вибрируют при работе, поэтому на дне источника не будет появляться муть, и не будет разрушаться конус фильтрации.

к меню

Правила эксплуатации

Чтобы предотвратить поломки оборудования необходимо соблюдать следующие правила:

  • для перекачивания вязких сред используют насосы, имеющие мощность 300 об/мин;
  • транспортировка вязких сред требует использование сальниковых уплотнителей, требующих со временем подтягивания;
  • рассчитывая сопротивление для перекачивания вязких сред, требуется учесть материал и длину трубопровода, перепады высоты;
  • оборудование нужно применять под заливом, чтобы предотвратить сухой ход;
  • твёрдые осадки лучше вымыть перед камерой до запуска. Устройство оснащается дробилками на входе в агрегат. Это сможет защитить от износа и предотвратить наматывание на ротор волокон.

Шнековые насосы дают возможность эффективно справляться с задачами по создания систем индивидуального водоснабжения дачных участков, коттеджей и загородного жилья. Они характеризуются надежностью, малым шумом, простотой обслуживания и ремонта, неприхотливостью и сравнительно невысокой стоимостью. Применение их в системе автономного водоснабжения – это целесообразное вложение сил и средств.

Главная страница » Насосы

byreniepro.ru

Портал о насосах. Шнековый насос (для воды, вязких жидкостей): погружной, глибунный

Содержание

Такой аппарат, как шнековый насос, часто называют винтовым. Высокая эффективность агрегата обуславливается тем, что его функциональность не зависит ни от устройства корпуса, ни от качества среды, которую необходимо перекачать.

Данный аппарат может применяться в условиях, когда жидкость сильно загрязнена или имеет повышенную вязкость. Его можно ставить в вертикальное и горизонтальное положение.

Принципы работы оборудования

Шнековые насосы – это модификация роторно-зубчатых насосов. Принцип их действия основывается на перекачивании жидкости между корпусом и винтовыми углублениями по длине сердцевины винта. Оборудование имеет меньшее количество шестерен, а сами зубья расположены под большим углом наклона.

Винтовые насосы работают без замыкателей. Соединение происходит посредством статора. Благодаря такой конструкции выполняется другой принцип циркуляции. Ротор не просто вращается, а выполняет планетарное перемещение,соответственно, ось вертится по орбитальной линии. Действующие во включенном режиме части насоса состоят из статора и ротора. Все детали в совокупности представляют собой особый высокоэффективный механизм.

Главные действующие узлы являются винтовой парой циклоидного зацепления. Ротор – это движущаяся часть механизма действующей пары. Он выполняет планетарное вращение внутри статора. Сверху поверхности статора есть спиральная форма, которая движется в несколько раз интенсивнее, чем сам статор. Вследствие того, что они все время соприкасаются и совмещены, появляется несколько замкнутых участков.

Во время движения винта место, находящееся со стороны входа в насос, расширяется. Таким образом, происходит увеличение объема и, соответственно, разрежение. Полость заполняется перекачиваемым веществом. Винтовые зубцы внедряются в отверстия совмещенного винта, и транспортируемая среда не вытекает обратно.


Посредством движения шнека отсеченная жидкость перекачивается в сторону нагнетания. Число замкнутых участков на одну единицу протяженности действующей рабочей пары воздействует на полученное давление насосного аппарата. Объем каждого такого участка обуславливает его производительность.

Напор перекачиваемого вещества увеличивается вследствие движения винтовых металлических роторов внутри статора. Если установить определенную скорость движения винта, то перекачиваемое вещество и его объемы будут постоянными.

Шнековые насосы для вязких жидкостей имеют конструкцию, с помощью которой создается неизменное постоянное нагнетание. При этом регулировать процесс производительности можно без потери основного давления.к меню

Назначение и область применения агрегатов

Посредством такого аппарата, как глубинный насос, можно проводить перекачку различных транспортируемых веществ. Оборудование справляется с такой средой, как газ, разреженный пар, вода, вязкая смесь и т.д. В любом случае, техника решит все поставленные перед ней задачи.

Шнековые насосы широко применяются:


  1. В качестве основного генератора, создающего необходимый напор для системы автономного водоснабжения. Такие аппараты можно применять даже в очень загрязненной среде, а не только в сравнительно очищенных колодцах и скважинах. В случаях, когда необходимо перекачать вязкие вещества, обычно применяют погружной или глубинный тип. Они бесперебойно работают в глубоких отверстиях.
  2. В качестве агрегата, подающего напор для транспортировки жидких веществ. Такое оборудование используют на стройках, в местах откачки или осушения, а также на производстве основных трубопроводов. Такое широкое применение оборудования обусловлено тем, что винтовые насосы справляются с перекачкой даже жидкого бетона и сыпучих веществ.
  3. В качестве генераторов для создания напора в системах, где перекачка и подача жидкости должна поступать дозированно. Шнек здесь работает и как основной генератор, и как дозатор, способный отмерить точное количество воды или другого вещества.

Среди современного напорного оборудования шнековые насосы занимают одну из первых ступеней по частоте востребованности и применения.к меню

Шнековый насос для цементных растворов, штукатурная машина станция (видео)

к меню

Преимущества и недостатки

Самое широкое применение среди винтовых электронасосов нашли именно шнековые, так как они обладают рядом преимуществ:

  • качественная равномерная подача перекачиваемых веществ, без пульсации;
  • возможность транспортировки твердой или сыпучей среды, а также газообразных веществ;
  • перекачивание вязких жидкостей;
  • можно применять в работе с токсичными и агрессивными продуктами;
  • насосы работают по принципу самовсасывания;
  • можно регулировать производительность в процессе работы без подавления скорости нагнетания;
  • работает бесшумно;
  • простота в эксплуатации;
  • не требует частой замены деталей.

Несмотря на все плюсы, у данного оборудования все же есть несколько недостатков:

  • высокая стоимость и сложность производства техники;
  • исключена регуляция рабочего объема производительности;
  • несовершенная функция охлаждения.

Самые популярные модели

Со времени появления первого аппарата прошло достаточно много времени, и он претерпел значительные изменения. Однако основной принцип работы остался неизменным. Шнековый вал создает разряжение с помощью перекачивания определенного объема вещества в сторону нагнетательного участка.


Список моделей оборудования, которые выбирают чаще остальных:

  1. Скважинные насосы SPRUT. Применяются для перекачки чистой воды из скважин и колодцев.
  2. Насос Водолей. Компактный и достаточно производительный аппарат.
  3. Глубинные насосы Беламос. Надежные, отличаются отменной сборкой и качественными комплектующими. Благодаря мощности способны решать даже сложные задачи.
  4. Насосы серии КСГ. Малогабаритное оборудование, имеет небольшой вес.
  5. Насосы для цементных растворов aspro g700. Многофункциональный инъекционный агрегат для подачи цементного раствора.

Принцип работы шнековых насосов и ряд преимуществ гарантируют надежную и высокую производительность агрегатов в работе с любой средой.

nasosovnet.ru

Насос для перекачки растворов| ТД Техмаш

Насосы для растворов — специализированное оборудование, которое предназначено для смешивания, приготовления и подачи растворов различной консистенции. Чаще всего такой инструмент можно встретить на строительных площадках при приготовлении различных специфический смесей: бетона, штукатурного раствора, клея для обоев и др. Такой вид насосов имеет ряд специализированных требований, несоответствие которым ведет к полному разрушению устройства и невозможности дальнейшей эксплуатации изделия.

На самом деле, насос для подачи раствора очень прост в своей конструкции, его легко использовать каждый день, легко перемещать, он может находиться под дождем или снегом и работать даже при низких температурах. Такая неприхотливость обусловлена тем, что многие строительные работы ведутся либо в особенно жаркие, либо в холодные периоды, а если время завершения постройки безостановочно приближается, то даже и в непогоду. Насосы способны передавать как тягучие смеси, так и густые, которые получаются в результате смешивания сыпучих и жидких ингредиентов. Также некоторые модели насосов могут передавать смеси с незначительным количеством твердых частиц.

Строительные насосы могут находить применение в самых разных его подзадачах. Так насосы для перекачки растворов нередко транспортируют цементирующие жидкости (в том числе жидкий цемент), лакокрасочные растворы при высокой температуре, известковые смеси и воду в строительных целях. Также можно использовать такой вид насосов для откачки грязных жидкостей, которые попадают в траншею и больше не используются в качестве материала для смесей.

Что касается более уплотненных моделей насосов, то их используются и в химической промышленности также. Такое устройство способно работать с агрессивными веществами, не растворяться под воздействием различных токсичных химикатов, не засоряться осадками. Среди них выделяют и те, которые предназначены для максимально точной дозировки, для солевых или кислотных растворов.

Виды насосов для перкачки растворов

  • Строительные насосы с рабочим колесом ламинарного типа. Используются предпочтительно в пищевой отрасли. Насосы центробежные ламинарного типа часто встречаются там, где возникает потребность откачки вязких и других жидкостей из цистерн и различных емкостей. Свое применение насос нашел и в строительстве. Насос способен решать сразу две проблемы: передача вязких жидкостей в емкости для смешивания строительных материалов и откачивание воздуха из трубопроводов;
  • Химические насосы для передачи строительных жидких растворов. Активные химические вещества, способные разъедать металлы и другие поверхности, используются в строительстве в различных целях. Так, для их передачи с напором лучше всего использовать специализированные химические насосы, соединения которого прочно защищены от воздействия кислот и щелочей;
  • Центробежные насосы для передачи жидкостей средней вязкости. Насосы, которые в основе своей работы используют центробежную силу, создаваемую движением лопастей, способны перекачивать более вязкие и плотные жидкости. В строительстве такие виды насосов — незаменимый атрибут для передачи больших объемов жидких материалов.

Если вы желаете облегчить процесс строительства, сделать его еще более качественным, то вам необходимо обратиться за новым насосом в «Торговый Дом ТЕХМАШ». Мы поставляет продукцию непосредственно с завода и гарантируем стабильность ее работы. Наши строительные насосы для растворов пользуются популярностью и у больших строительных компаний и у частных лиц, которые выбирают сотрудничество с нами для того, чтобы обустроить свое жилье.

Мы поможем вам разобраться в особенностях каждой модели, выбрать для себя ту, которая будет оптимальной и по цене, и по качеству, найти выход из любой затруднительной ситуации. «ТЕХМАШ» — гарант долговечности вашего строения.

tdtechmash.ru

rastvoronasos. ru

Насосы для растворов — Справочник химика 21

    Вычисляют расчетную производительность насоса для раствора 

К— -колонна для выщелачивания сероводорода К-2-экстракционная колонна К-5—колонна для регенерации раствора едкого натра К-4 — колонна для регенерации метанола Т-1 — теплообменник для использования тепла регенерированного раствора едкого натра Т-2 -конденсатор паров меркаптанов и водного метанола Т-3 — кипятильник Т-4 -конденсатор паров метанола Т-5-кипятильник Т-б-холодильник раствора едкого натра) E-i -емкость-отстойник Е-2 — декантатор для отделения меркаптанов от водного раствора метанола -5 — промежуточная емкость регенерированного метанола насос для исходного бензина Я 2 -насос для очищенного бензина Н-5-насос для раствора едкого натра Н-4 -насос для воды Н-5 -насос для метанола 1 — ввод раствора едкого натра 2 -ввод исходного бензина 3 — вывод очищенного бензина в товарную емкость 4-вывод меркаптанов. 

У-реактор 2-промежуточный сборник 5-сепаратор 4-насос для раствора катализатора 5-колонны вакуумной выпарки Линии /-окись этилена //-двуокись углерода ///-циркулирующая двуокись углерода IV-в атмосферу V-легкие компоненты VI-раствор катализатора VII-товарный этиленкарбонат 

В абсорбционной машине роль компрессора выполняет совокупность кипятильника и абсорбера с регулирующим вентилем и насосом для раствора (фиг. 83). Этот своеобразный тепловой компрессор осуществляет циркуляцию раствора — слабого при выходе из кипятильника и крепкого при выходе его из абсорбера. 

Е — насос для раствора б — рабочий цикл. 

В абсорбционной машине диффузионного типа отсутствуют насос для раствора н вентили между аппаратами. Расход электроэнергии для выпаривания раствора почти в 2 раза выше по сравнению с компрессионной машиной той же производительности. 

Рис. 1.16. Разрушение вала и колеса насоса для раствора >МЭА после 12 месяцев эксплуатации. mylink» data-url=»http://chem21.info/info/639601/»>chem21.info

Какие насосные станции используются для приготовления, перекачки и подачи растворов

Какие насосные станции используются для приготовления, перекачки и подачи растворов

Насос для перекачки раствора относится к категории специализированного оборудования, которое используется в строительстве для перемешивания компонентов состава с целью приготовления однородной массы, а также для подачи готовой смеси определенной консистенции на необходимое расстояние в длину или по вертикали.

Данная установка для раствора используется, как на крупный строительных площадках, так и для ремонтных работ в небольших помещениях. Такая станция способна взаимодействовать с различными бетонами, штукатурными составами, песчано-цементными растворами и прочими разнофракционными жидкими, полусухими, сухими, тягучими, вяжущими или густыми смесями. Каждая из моделей способна перемещать составы с каким-либо количеством твердых частиц.

Неприхотливые в эксплуатации машины для раствора отлично подходят для работы при низких температурах, на труднодоступных участках без каких-либо коммуникаций, а также могут размещаться на открытой площадке и функционировать во время жары, мороза или выпадения осадков. Когда нет времени откладывать строительные работы из-за непогоды, подобная установка станет отличным решением.

Конструкция такой машины для приготовления раствора отличается простотой и легкостью в применении. Установка может выполнять множество, как основных, так и побочных функций. К примеру, при необходимости, насос используется не только по своему прямому назначению – для подачи раствора, но и для откачки тех или иных жидких стройматериалов. Надежная конструкция техники, а также износостойкая поверхность рабочих деталей, позволяют машине работать с агрессивными веществами.

Какие существуют насосы для перекачки растворов

Все машины для подачи раствора делятся на несколько типов, в зависимости от способа приведения их в действие, а также конструктивных особенностей рабочих элементов. По типу использования, подобная техника делится на следующие виды:

  • Насосы, оснащенные рабочим колесом ламинарного типа. Этот агрегат лучше всего подходит для перекачки вяжущих составов в бак растворонасоса. Также, он применяется, когда необходимо откачать лишние воздушные массы из трубопроводов.
  • Химические насосы. Данный вид устройств имеет упрочненные детали и применяется для взаимодействия с активными химическими составами. Машина легко справится с перекачкой жидких щелочных растворов или каких-либо кислот.
  • Центробежные насосы. Такая установка будет уместна для работы со смесями средней вязкости. Мощные лопасти позволяют быстро и качественно перекачивать большое количество плотных составов.

Для того, чтобы обеспечить подачу различных смесей на большую высоту и расстояние до 200 метров по горизонтали, используются такие агрегаты:

  • диафрагменно-плунжерные установки;
  • винтовые (героторные) насосные стации;
  • пневмоподаватели (пневмонагнетатели).

Имея компактные габаритные размеры, любая подающая установка может работать, как на открытом строительном участке, так и в закрытом помещении (в жилом здании или производственному цеху). Кроме того, данные машины выполняют работу экономично, качественно и быстро.

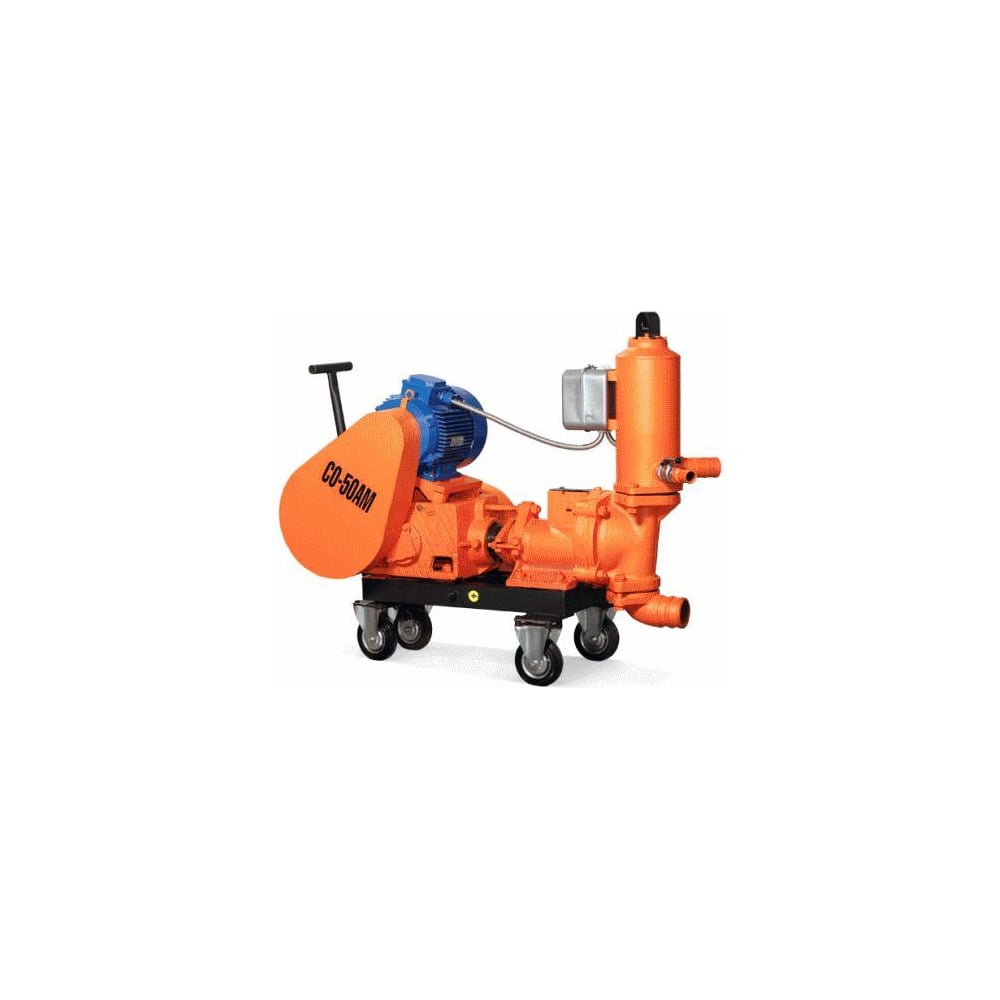

Особенности конструкции диафрагменно-плунжерных растворонасосов

Диафрагменно-плунжерный насос для цементного раствора часто используется на объектах, где проводятся штукатурные работы и необходимо подавать большое количество состава. Такие машины превосходно справляются с нанесением смесей на вертикальные поверхности, что делает их удобными в использовании при проведении ремонтных и отделочных работ.

Станция для раствора диафрагменно-плунжерного типа способна подавать строительную смесь на расстояние около 40 метров в высоту. При этом, в ее бак могут быть загружены жидкие составы фракционностью 5 мм.

Для того, чтобы густые растворы не расслаивались, нужно следить за показателями рабочего давления, которое не должно превышать 25 Атм. Стоит помнить, что при чрезмерно быстром исключении воды из состава, могут образовываться пробки в бетонопроводе.

Данная машина является узкоспециализированной техникой и не подходит для перекачки некоторых бетонных составов, в том числе: пенобетонных и полистиролбетонных смесей, имеющих низкую или среднюю плотность.

Принцип работы винтовых (героторных) растворонасосов

Насосная станция для раствора винтового (героторного) типа имеет конструкцию, которая соединяет в подающей части винтовую пару c питающим стальным шнеком, вращающимся в статоре (резиновой обойме), благодаря чему и происходит перемещение жидкого состава. Такой принцип действия позволяет использовать растворонасос для работы со смесями, имеющими низкую плотность.

Винтовая станция приготовления раствора и его подачи, благодаря своему маленькому размеру и большой производительности, позволяет осуществлять работу максимально оперативно и на любых труднодоступных для другой техники участках стройплощадки.

Растворы перемещаются достаточно аккуратно, поэтому такая машина легко справится с пенобетонным, полистиролбетонным или штукатурным составом. При помощи этой установки можно нагнетать необходимое количество раствора для заполнения пустот в стенах, наносить штукатурные массы, а также подавать составы для укладки наливных полов.

Винтовой растворонасос является универсальной машиной, которая безопасна в работе, имеет низкую стоимость и легко ремонтируется, в случае выхода из строя. Такие установки считаются наиболее надежным вариантом, в сравнении со своими аналогами.

Единственным ограничением в использовании подобных насосов, является невозможность применять машину при работе с растворами, фракционность которых составляет более 3 мм. Чтобы состав был захвачен винтом и порционно передан по бетонопроводу, раствор должен быть достаточно подвижным. Правильное использование машины позволит предотвратить преждевременный износ винтовой пары.

Использование пневмоподавателей (пневмонагнетателей)

Пневмоподаватель (или пневмонагнетатель) – самая универсальная и многофункциональная установка для приготовления растворов. Такая машина может выполнять огромное количество задач, включая, как самостоятельное изготовление любого раствора, так и его порционную подачу на расстояние до 80 метров по вертикали.

Особенно незаменимой такая техника будет в случае, когда нужно работать с полусухими или сухими цементно-песчаными растворами, где крупность фракции составляет около 15 мм. Также, установка может работать с любыми жесткими бетонами Данная машина выполняет основные строительные задачи и успешно используется при каркасном домостроении, а также установке скользящей опалубки.

Пневмоподаватель являет собой сосуд, оснащенный герметично закрывающимся люком для загрузки смесей, а также механизмами управления поступления воздушных масс, и патрубком для выгрузки готового состава. Такая машина имеет лопастные активаторы, которые производят перемешивание отдельных компонентов раствора и способствуют ускорению подачи состава. Нагнетание давления для выгрузки строительных масс, может полностью регулироваться оператором установки.

Установка пневмошасси позволяет перемещать машину по всему строительному участку. А благодаря своей функциональности (возможность производить смесь на участке и, при воздействии давления, подавать к месту выгрузки), машина получила название смеситель-пневмонагнетатель.

Современное строительство нуждается в профессиональной технике, которая позволит ускорить рабочие процессы, максимально механизировав их. Насосные станции облегчат труд строительной бригады и позволят быстрее закончить работы. Кроме того, подобное оборудование значительно повышает качество конечного результата.

Компания «Растворонасос.ру» предлагает своим клиентам разнообразные по комплектации, цене и возможностям модели строительной техники. Наши сотрудники помогут подобрать такой насос для раствора в аренду, который будет выполнять, как основные, так и вспомогательные задачи на вашей строительной площадке. А сервис, предоставляемый компанией, непременно, вас впечатлит.

По материалам сайта: http://rastvoronasos.ru

fix-builder.ru


С увеличением масштабов строительства жилых и промышленных объектов возникает необходимость появления новых технологий и оборудования. К одним из них относится шнековый насос для подачи цементного раствора. Его применение на больших стройплощадках увеличивает производительность труда и повышает качество выполненной работы.

При возведении огромных объектов задействованы большие объемы жидких цементных растворов. Надо быстро доставить бетон на стройплощадку, промедление в работе плохо влияет на его качество. Для этого используют конструкции в виде железной бочки, прикрепленные к автомобилю. Состав в таком устройстве получается однородным, без расслоения. Внутри смесь постоянно находится в движении, что обеспечивает сохранность её технических характеристик.

Подача на объект происходит с помощью специального погрузочного лотка. Но для этого надо обеспечить подъезд к месту стройки, что не всегда выполнимо. В этом случае на выручку приходит шнековый насос. Его преимущества заключаются в возможности вертикальной и горизонтальной транспортировки раствора и легкого доступа к труднодоступным местам.

Бетононасос устанавливают на шасси грузового автомобиля и оборудуют полноповоротной стрелой. С помощью такой техники легко бетонировать перекрытия при возведении многоэтажных высоток.

Преимущества бетононасосов

Применение имеет некоторые особенности. Главные из них:

  • Привлечение к работе бетонщиков с высокой квалификацией.
  • Необходимость придерживаться определенных технологических требований.
  • Качественная организация производственного процесса.

Для правильной работы требуется специально подготовленная смесь с учетом диаметра рукава и дальности подачи.

Использование данного оборудования является целесообразным в случае, когда подача раствора на объект затруднена или вообще невозможна. Например, при расположении в стесненных условиях или для работы с густоармированными системами. Для труднодоступных конструкций подходят насосы различных видов. Для транспортировки жидкого бетона применяют стационарные, прицепные и передвижные типы.

Передвижной шнековый прибор крепится на шасси грузового автомобиля. Его преимущества в сравнении с другими видами в большей мощности, что позволяет поставлять на площадку до 150 м. куб готового бетона в час. Такая установка более маневренная и подвижная. Имеет хорошую производительность, что сокращает время возведения объектов. Недостатком считается цена, ее могут приобрести только большие строительные компании. Для частных застройщиков выходом может быть аренда, рассчитанная исходя из 1 часа работы или доставки 1 кубометра.

Насос для подачи бетона способен бесшумно и непрерывно подавать раствор любой жесткости. Образования затора в рукаве устраняется изменением направления вращения смесителя. Главным недостатком является износ трубопровода для подачи смеси. К этому может привести его неправильная эксплуатация. Вследствие отвердевания бетона образовывается закупорка. В этом случае прибор следует выключить и очистить место затора.

  1. Систему подачи нужно обязательно промывать водой. Для этого устанавливают водяной насос.
  2. Перед началом работы проверяют гидравлическое давление.
  3. Прокладывая маршрут трубопровода, следует избегать большого количества изгибов. Его части располагаются под наклоном. Нельзя допускать размещения под прямым углом.
  4. Для начала работы бетонопровод смачивается известковым раствором, образующим на стенках своеобразную смазку.

Недопустимо делать длительные перерывы в работе. Даже в период простоя необходимо прокачивать небольшое количество по трубопроводу.

Обзор популярных марок насосов

Компактный прибор для подачи жидких смесей. В строительстве используют при транспортировке бетонного раствора, шпаклевок, штукатурок. Работает от электрического питания и отличается простотой в уходе. Имеет регулировку производительности и оборотов двигателя и реверсный режим, что позволяет работать с составами, содержащими твердые частицы.

Из-за компактных габаритов (1х0,5х0,5 м) и небольшого веса (11 кг) возможно применение в сложных и стесненных условиях. Бункер имеет емкость 25 л, в комплект входит шланг на 5 м, соединительные насадки и трубки, манометр. Приобрести можно в большинстве существующих интернет магазинов промышленного оборудования.

2. Винтовой G10-G85.

Для перекачки растворов, содержащих твердые частицы. Установка обеспечивает постоянное рабочее давление без пульсации, что служит защитой для смеси. Способен перерабатывать от 0,2 до 20 м куб в час.

Горизонтальный насос предназначен для подачи на объект мелкофракционных цементных составов. КСГ-705 является компактным многофункциональным электрическим устройством с регулируемой скоростью. Применяется в строительстве для перекачки водных и бетонных смесей, жидких штукатурных растворов, шпаклевок, лаков и красок.

Используют для укрепления и усиления фундамента, каменной и кирпичной кладки, для нанесения штукатурки и шпатлевок, заполнения пустот в конструкциях. К преимуществам относят многофункциональность, мобильность, простоту и удобство работы. Вес – 15 кг, в комплект входит 5-метровый шланг с GEKA-соединением, манометр и насадки. Емкость бункера – 10 л, максимальная длина подачи – 10 м.

Шнековый прибор используется для перекачки вязких цементных растворов, шпаклевок, клеевых смесей. Этот тип применяют для подачи бетона на значительную высоту, при заливке трещин в кирпичной кладке и нанесении штукатурки на стены.

Преимуществами являются:

  • съемный 30-литровый бункер;
  • небольшой вес и компактные габариты;
  • размер твердых перекачиваемых частиц до 3 мм;
  • оснащение винтовым насосом высокого давления;
  • регулируемая подача;
  • питание от бытовой электрической сети.

Стоимость выше, чем других аналогов, из-за материалов, из которых он сделан. В производстве используют сталь, что делает его более надежным в эксплуатации и позволяет проводить капитальный ремонт. Статор выполнен из полиуретана – материала, который считается наиболее износостойким. Ротор – из стали с нержавеющими свойствами. Для удобства перемещения по стройплощадке в установке удобно скомпонованы опоры и колеса.

Масштабы строительства, которые с каждым годом набирают силу, стимулируют развитие технологий. На строительных площадках, для облегчения и ускорения работы, появляется разнообразное оборудование.

На крупных стройках особенно облегчает работу использование насоса для подачи бетона. Применение современной технологии поступления бетонного раствора значительно увеличивает производительность и качество выполнения работ.

1 Особенности использования бетонных насосов

Насос для бетона – сложная в применении техника. Использование устройства имеет следующие особенности:

  • работа с агрегатом разрешена только специалистам высокого класса;
  • необходимо соблюдать технологии и правила эксплуатации;
  • ответственно относиться к организации и подготовке работы;
  • использовать специальный бетонный раствор, учитывая при этом диаметр рукава для подачи, условия подвода смеси к определенному месту и расстояние.

Рассмотрев особенности применения такой техники, можно сделать вывод, что бетононасос преимущественно использовать в невозможных или затрудненных условиях для подачи смеси. К примеру, плотная застройка, затруднительно подъехать к стройплощадке или же нужно подать раствор на большую высоту – с такими трудностями бетононасосу легко справиться.

1.1 Виды насосов

Во время работы на агрегате действует принцип вытеснения, в системе создается объем, который может меняться. Такой принцип делит насосные аппараты на два типа: поршневой и героторный.

1.2 Бетононасос в работе (видео)

1.3 Поршневые устройства

В поршневых аппаратах бетон подается постоянно. На сегодняшний день техника может подать бетонную смесь на высоту 6-65 м, объем подачи раствора доходит до отметки 180 м³/ч. Между поверхностями поршней, которые трутся, иногда зацепляются мелкие частицы цемента, поэтому поршневое устройство имеет недолгий срок эксплуатации.

Бетонный раствор поступает рывками. Существуют аппараты с гидравлическим устройством, которые отличаются долговечностью эксплуатации и мягче поставляют бетон. При этом не меняется скорость подачи, а высокое давление дает возможность поставки на большие расстояния. Работа двухцилиндровых аппаратов настолько мягкая, что почти незаметная.

1.4 Героторные насосы

Это шнековые приборы с непрерывным подводом бетонного раствора. Характеристики героторной техники позволяют бесшумно работать с составом любой жесткости. При образовании затора в шланге, он убирается с помощью двигателя, который способен менять направление вращения. Основной недостаток героторной конструкции – довольно быстрый износ шланга для подвода смеси. А вот преимущество – дешевизна ремонта, который можно произвести без вмешательства специалистов.

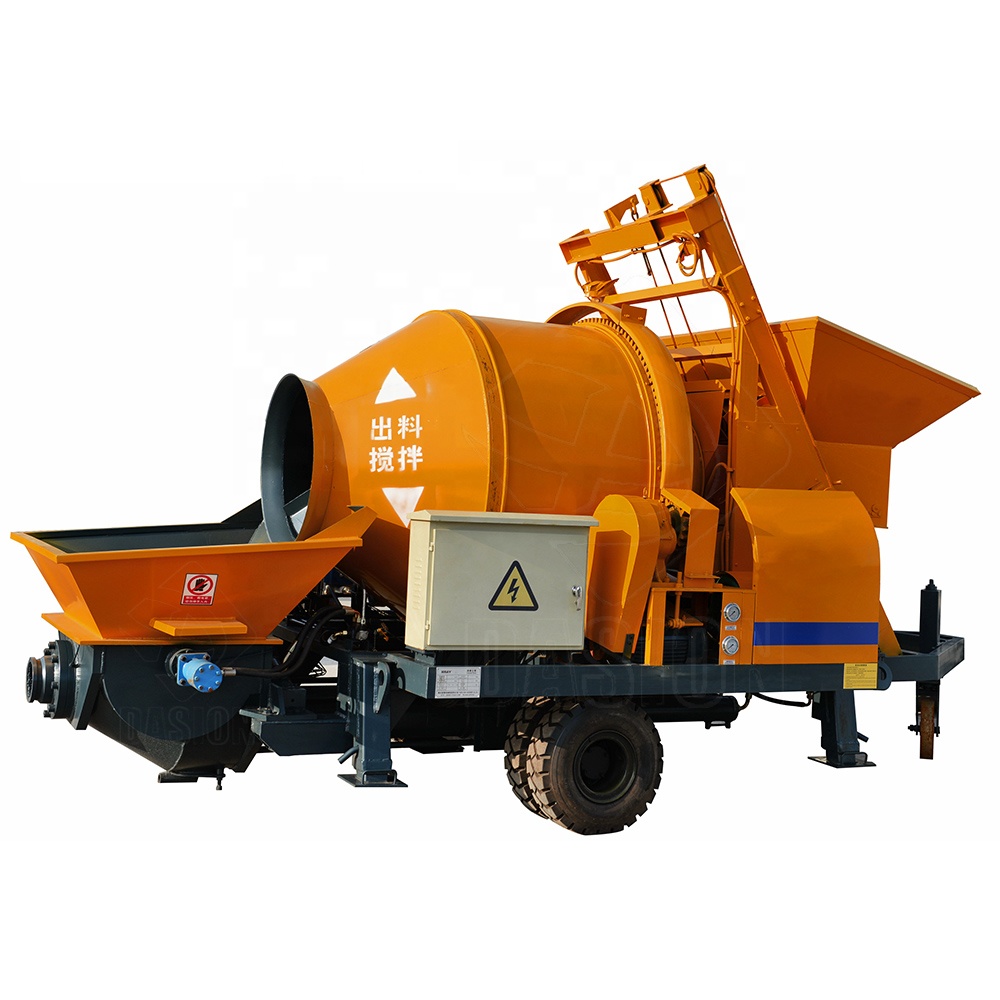

1.5 Миксер бетон

Доставка бетонной смеси на строительную площадку — непростая задача. Неверные действия вполне могут испортить качество раствора. Использование автобетоносмесителя предотвращает такие нюансы. На автомобильное шасси закрепляется бетономешалка с насосом. Железная бочка внутри оборудуется лопастями. Движение бочки по часовой стрелке помогает двигаться смеси внутрь, а при включении обратного процесса выталкивает бетонную смесь по лопастям к выгрузному отверстию.

Преимущества пользования миксера:

  • сохраняется однородность массы и предотвращается расслоение раствора;
  • раствор постоянно находится в движении, даже при задержках, что способствует сохранению технических характеристик материала.

Вместимость бочки позволяет переместить или приготовить до 9 м³ бетонного раствора. Бетоносмеситель оснащен погрузочным лотком для перекачки готовой смеси к строительной площадке,. Используют такую транспортировку, когда можно без труда подъехать к стройплощадке. Если же нет доступа к месту застройки – применяют трубопровод, который является внутрипостроечной техникой. Использование такого устройства имеет следующие технологические преимущества:

  • горизонтальное и вертикальное перемещение с помощью одного оборудования;
  • легкость работы в труднодоступных местах.

Трубопроводное оборудование – устройства для подведения бетонной смеси или отдельный вид стройтехники. Отдельная техника подразумевает установку насоса на автомобиль, с применением поворотной стрелы. Такие устройства позволяют транспортировку раствора в вертикальном, горизонтальном положении для вспомогательных конструкций.

Доставленная смесь по лоткам перемещается в приемник насоса, а по трубе, что состоит из трех частей, раствор подается на высоту и в труднодоступные места.

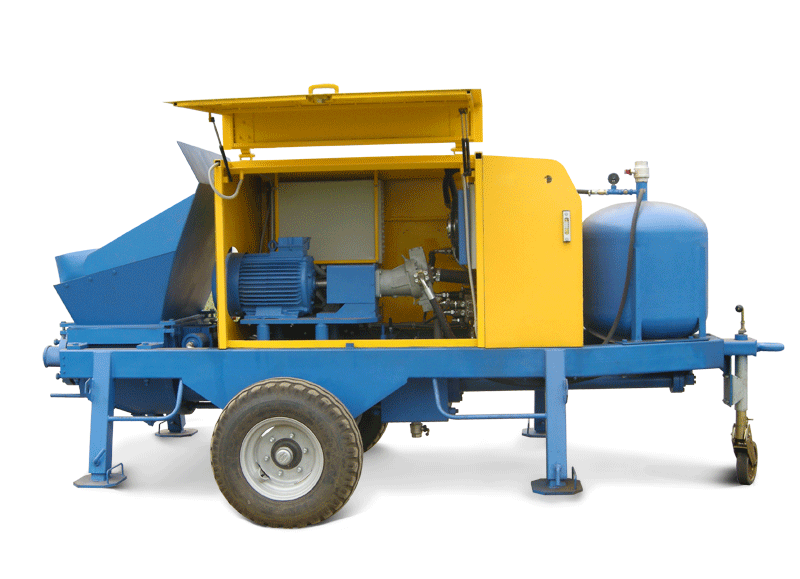

1.6 Насос стационарный

По принципу работы устройства делятся на стандартные, прицепные, мобильные, либо автобетононасосы. Техника может быть оборудована механическим или гидравлическим приводом. Основные параметры строительных агрегатов: высота подачи, производительность и расстояние.

Стационарный бетононасос может быть выполнен в нескольких вариантах и установлен на бортовой грузовик или специальную платформу, которая отвечает за удобство перемещения. Стоит отметить, что конструкция выполнена в виде прицепа с шасси, и обеспечивает непрерывную подачу смеси. Перевезти такую технику очень просто, подцепив к грузовой машине.

Принцип работы основан на непрерывной перекачке большого количества бетонной массы. Конструкция устройства имеет два режима: подача смеси под высоким давлением (при этом производительность работы значительно уменьшается), и режим низкого давления (с большей производительностью).

1.7 Перекачка раствора героторным насосом Сосна

Машиностроительная фирма СтройМеханика предлагает покупателю героторный (винтовой) агрегат СО 78.300/500/1000 Сосна. Насосом героторным Сосна перекачивают вязкие и абразивные массы, материал, который отличается плотностью (пенобетон, полистиролбетон), ячеистобетонные растворы. Устройство используют для напорной подачи многокомпонентных и сложных масс, которые чувствительны к механическому воздействию. Также, аппаратом поставляют пастообразные и жидкие растворы с твердыми частицами или волокнами.

2 Конструкция

Растворонасос оснащен бункером для приема материала из смесительной установки. Наличие расходного бункера дает возможность непрерывно подавать материал при использовании смесительной техники циклического действия. Это является важным условием при работах, где перерыв недопустим (заполнение форм, механическое нанесение штукатурного материала и т.п.). Для облегчения перевозки устройства оборудованы колесными шасси.

Подающая часть винтовой техники состоит из героторного пара и питающего шнека. Однозаходный винт (подвижная часть пара) делает планетарное движение в статоре, который имеет внутреннюю двухзаходную поверхность с шагом в два раза больше, чем шаг винта. При постоянном контакте, винт и обойма создают несколько замкнутых полостей.

При движении винта увеличивается полость со стороны всасывания, в которой образуется разряжение. Под влиянием такого разряжения происходит заполнение полости перекачиваемым материалом. Эта конструкция помогает максимально осторожно перемещать пенобетонные, штукатурные и полистиролбетонные смеси.

Героторные бетононасосы при небольших габаритах имеют высокую производительность, позволяют нагнетать рабочий материал в пустоты, перекачивать смеси для наливных полов, подавать и наносить штукатурные растворы.

2.1 Насос для бетона своими руками

Перед сборкой главных узлов устройства, необходимо создать план или сделать чертеж. Это поможет собрать все оборудование в одно целое. Главными элементами механизма являются поршень и цилиндр.

Все узлы и детали бетононасоса выполняются при помощи токарного станка. При подгонке узловых деталей точность погрешности должна быть не менее ±0,1 мм. Основа для корпуса изготавливается из листовой нержавеющей стали, что поможет избежать коррозии и химических воздействий. Клапан подгоняют с помощью шуруповерта. Конструкцию собирают гаечным ключом необходимого диаметра. Приводную часть устройства выполняют гидравлическим или электромеханическим способом.

Выбор способа зависит от финансовых возможностей мастера. Ведь у гидравлического привода более сложная конструкция и высокий ценовой уровень. Поэтому следует сделать свой выбор в пользу электроприводной установки.

В основном, используют трехфазный асинхронный электрический двигатель, который присоединяют к штоку поршневой головки. Механический преобразователь и редуктор с понижающим крутящим моментом используют для снижения нагрузки.

2.2 Монтаж агрегата

Электродвигатель монтируют на осевую основу автоприцепа. Редуктор устанавливают на вал двигателя с помощью соединительной муфты. Преобразователь соединяют с поршнем насоса и выходным валом понижающего редуктора. Потом подключают двигатель к питающему кабелю.

При сборке бетононасоса потребуются следующие материалы:

  • принадлежности для чертежа;
  • лист железа до 6 мм;
  • заготовки для поршня и клапанов;
  • труба из металла диаметром 400 мм;
  • трехфазный электродвигатель с пускателем;
  • набор слесарных инструментов;
  • редуктор с понижающим моментом;
  • автомобильный прицеп или сварная основа.
Стоит помнить, что работы с электропроводящими установками должны проводиться квалифицированным специалистом.

ATABEY — стационарные бетононасосы | РУСАВТОТРЕЙД

Большинство строительных объектов в России требуют не только доставки бетона на на объект или производства его на места, но и подачи готовой смеси на расстояние как о горизонтали так и по вертикали.

Исходя из средней высоты этажа жилого здания — 3 метра, обычная 9-ти этажка, потребует от застройщика использования бетононасоса стационарного с высотой подачи 27 метров. Что тогда говорить о высотках в 24 и более этажа.

Для решения этой важной задачи строители обычно останавливают свой выбор на покупке стационарного бетононасоса.

Эта техника позволяет осуществлять подачу смеси на высоту до 90 метров, а этого уже будет достаточно для обеспечения работ на объектах высотой в 30 этажей. При этом обьем подаваемого раствора достаточно внушителен. В зависимости от модели, стационарные бетононасосы Atabey серии CP могут прокачивать от 25 до 100 метров кубических (м3) в час. С учетом того что в обычный миксер помещается от 7-15м3, то для того чтобы загрузить такой бетонный насос работой, потребуется бесперебойный доступ груженных миксеров к насосу.

Стационары Atabey представлены линейкой CP в которую входят следующие модели:

25, 40, 50, 60, 80, 100. Цифра в маркировке обозначает объем бетона, прокачиваемого бетононасосом в час.

Большие возможности при выборе бетонопровода позволяют конфигурировать подачу бетона в соответствии с любыми требованиями клиента. Это может быть и прямая прокачка на высоту, и чередующаяся вертикально/горизонтальная перекачка и любые другие конфигурации.

В качестве опционного оборудования с бетононасосом клиент может выбрать:

  • Моечный насос высокого давления

  • Автоматическая центральная система смазки

  • Проводное устройство дистанционного управления

  • Пульт дистанционного радио-управления

  • Комплект рекомендуемых запчастей

  • Бетоновод необходимой конфигурации

автомобили, строительная спецтехника (Россия, Москва))

По вопросам покупки данной техники (SANY HBT50C-1413 III бетонный насос), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка SANY HBT50C-1413 III бетонный насос может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Технические характеристики бетонного насоса SANY HBT50C-1413 III

Общие сведения
Производитель SANY Heavy Industry Co., Ltd.
Страна изготовления Китай (КНР)
Модель HBT50C-1413 III
Тип буксирный бетонный насос (бетононасос)
Технические параметры бетононасоса
Теоретическая производительность при перекачке бетона, м3 бóльшая производительность при низком давлении 60
меньшая производительность при высоком давлении 40
Теоретическое давление при перекачке бетона, МПа низкое давление (бóльшая производительность) 8
высокое давление (меньшая производительность) 13
Перекачивающий (бетоноподающий) цилиндр Диаметр, мм 200
Ход поршня, мм 1400
Производительность основного масляного насоса, cм3 190
Номинальная мощность электродвигателя, кВт 75
Ёмкость бункера, м3 0,7
Высота загрузки бетона, мм 1320
Максимальная теоретическая дальность подачи бетона (диаметр рукава 125 мм), м горизонтальная 700
вертикальная 200
Габаритные размеры Длина, мм 6051
Ширина, мм 2068
Высота, мм 2215
Общий вес, кг 5500
Стандартная конфигурация Автоматическое переключение высокого и низкого давления да
Автоматическое возвращение назад бетонного поршня да

Описание бетононасоса SANY HBT50C-1413III

  • Имеются два метода подачи бетона: меньшая производительность при высоком давлении, и бóльшая производительность при низком давлении;
  • В гидросистеме используются импортные клапана, собранные на заводе-изготовителе, что значительно повышает надёжность управления бетонным насосом;
  • Основные электрические элементы являются импортными изделиями, собранными на заводе-изготовителе, и в полной мере обеспечивают высокую надёжность электрической системы управления;
  • В распределительном клапане используется современная система клапанов S-образной формы, которые обладают хорошими характеристиками герметичности, простой и надежной конструкцией, обеспечивают легкую и удобную замену подверженных износу деталей;
  • Основной масляный насос, обеспечивающий постоянную мощность при высокой производительности, способен показать высокую эффективность работы в режиме постоянной мощности;
  • Специально спроектированные лопасти имеют малый недоступный для смешивания сектор, что позволяет работать со множеством различных по составу бетонных смесей;
  • Возможность автоматического возвращения назад поршневой головки обеспечивает быстроту и лёгкость её проверки и замены;
  • Специально разработанный бункер для бетона (независимая, защищённая правом собственности, технология) имеет малые недоступные для смешивания материала углы, в следствие чего в углах бункера скапливается очень мало раствора, а при наличии остатков бетона их можно легко удалить;
  • Управление осуществляется с помощью меню, которое отображается на большом текстовом дисплее, что позволило уменьшить количество кнопок, необходимых при работе;
  • Применение технологии пропорционального электроуправления позволяет осуществлять регулировку скорости подачи бетона насосом без фиксированных положений, что позволяет очень удобно адаптировать производительность бетононасоса под конкретные условия работы;
  • Бетонный насос SANY HBT50C-1413 III обладает хорошей ремонтопригодностью и удобством технического обслуживания, подверженные износу узлы очень легко снимаются и устанавливаются.

Смотрите также

Категории

Поставка бетононасосов — детали, система, грунтовка и аксессуары

Поставка бетононасосов — детали, система, грунтовка и аксессуары

Internet Explorer не поддерживает этот сайт.

Для достижения наилучших результатов откройте эту страницу в Google Chrome или Microsoft Edge.

Приносим извинения за неудобства.

Concrete Pump Supply — универсальный магазин, обслуживающий всю Северную Америку:

Мы предлагаем продукцию высочайшего качества по доступным ценам

Slide

Насосные решения для любой работы

Slide

Непревзойденная защита от вымывания

EnviroSac — Mighty Tough для готовых смесей, смыва и обычного мусора

Slide

Шланги, армированные проволокой и тканью, обрезанные для вашей системы

Slide

Продукты для грунтовки и поддержки

Решения для заливки, откачки и промывки

Slide

Выбор из тысяч запасных частей

Избранная категория

Арендные россыпи

Всего от 3000 долларов. 00 на 6 месяцев! Доступны арендные ставки на 3 и 6 месяцев!

Нужна россыпь, но нет средств на покупку? Без проблем! Наши россыпи также доступны для аренды!

Купите нашу коллекцию и арендуйте россыпь уже сегодня!

Посмотреть аренду

прокладка, 3 «HD

SKU: CG30D

$ 3.58

$ 3.58

Сумка для вымывания желоба — выстроилась, (L20″ x W20 «x H29» — 0.2cy)

SKU: Bag_RM_CHUTE-LI

$ 19.99

Прокладка, 2″ HD

Артикул: CG20D

2 долл. США.33

Шарик для очистки – мягкий, 2″ (60 мм)

Артикул: COBS20

3,00 $

Избранная категория

Изнашиваемые детали из карбида

Ищете что-то в карбиде? Поставка бетононасоса имеет необходимые вам детали!

Запаситесь изнашиваемыми твердосплавными деталями уже сегодня!

Магазин Карбид

Избранная категория

Грунтовки и вспомогательные материалы

От праймеров до ремуверов — у нас есть решения для вас!

Смотрите наш выбор продуктов и размеров!

Магазинная грунтовка и вспомогательные материалы

Подпишитесь на нашу рассылку:

местоположений

Atlanta
5300 Riverview Rd
Mableton, GA 30126
Прямая линия: 678-370-0000
Бесплатный номер: 877-434-7867

Карта / Направления

Dallas
2003 108th St #303
Grand Prairie, TX 75050
Прямая линия: 817-600-6456
Бесплатный номер: 888-417-4971

Карта / Направления

Лос-Анджелес
600 Crane St.
Lake Elsinore, CA 92530
Прямая линия: 951-218-5331
Бесплатный номер: 888-417-4972

Карта / Направления



Copyright © 2022 Поставка бетононасосов. Все права защищены. Политика конфиденциальности Прицепные бетононасосы

— как выбрать лучший насос

Бетононасос Rockmaster A30 от Reed Concrete Pumps в Чино, Калифорния

Автобетононасос серии

T от Reed Concrete Pumps в Чино, Калифорния

Для подачи бетона на ограниченные участки, такие как огороженные задние дворы или внутренние полы, часто идеальным решением является смонтированный на прицепе малогабаритный насос.Эти компактные насосы не только удобны для заливки небольших жилых помещений, они также могут служить альтернативой стреловым насосам большого объема при больших декоративных заливках, где требуется меньшая производительность, например, при сложных проектах по штамповке бетона. Большинство моделей могут достигать сотен футов и предлагают скорость размещения от 5 до более 100 кубических ярдов в час.

На современном рынке строительного оборудования вы можете найти смонтированный на прицепе насос практически для любого применения: от заливки раствором под давлением и торкретирования до укладки цементных покрытий и конструкционного бетона.

Собственное или арендованное оборудование – что выгоднее? Если вы не планируете часто использовать насос, покупка собственной машины может не окупиться в долгосрочной перспективе, особенно если учесть затраты и время, необходимые для обслуживания, ремонта и очистки насоса. Вместо этого может иметь смысл арендовать насос (при условии, что в вашей бригаде есть обученный оператор) или воспользоваться услугами подрядчика по перекачке. Выясните, сколько часов вы обычно используете насос в год, а затем подсчитайте цифры, сравнив стоимость покупки насоса со средними почасовыми арендными ставками в вашем регионе.

Бетонные смеси с более крупными заполнителями могут быть слишком крупными для некоторых насосов. Необходима правильная консистенция смеси. Multiquip в Карсоне, Калифорния.

Может ли насос перекачивать вашу бетонную смесь? Многие подрядчики по декоративному бетону отдают предпочтение безотказным бетонным смесям, на которые они полагаются в большинстве своих проектов. Если у вас есть свои собственные образцы смесей, соответствующие золотому стандарту, вам понадобится насос, предназначенный для их обработки.

Некоторые насосы являются многоцелевыми машинами, которые могут работать с различными смесями, в то время как другие предназначены для определенных типов смесей.Как правило, максимальный размер заполнителя, который может принять насос, определяет тип материала, который он может эффективно перекачивать. Насосы Pea-Rock, например, предназначены для перекачки смесей на основе цемента, содержащих верхний размер заполнителя 1/2 дюйма, таких как ремонтные растворы, торкрет-бетон и самовыравнивающиеся покрытия. Другие линейные насосы могут работать с бетоном с более высокой подвижностью, содержащим крупный крупный заполнитель (порода размером от 3/4 до 1 1/2 дюйма). Эти модели лучше подходят для размещения бетонных плит и других конструктивных элементов.

Multiquip в Карсоне, Калифорния.

Скорость вывода: как далеко и как быстро? Посмотрите в спецификациях производителя насоса производительность машины (обычно указывается в кубических ярдах в час) и максимальное расстояние перекачки по горизонтали и вертикали. Некоторые модели способны подавать бетон со скоростью до 125 кубических ярдов в час и на расстояние до 1500 футов по горизонтали и 400 футов по вертикали.

Тем не менее, не тратьте деньги на покупку насосов большей мощности, чем вам нужно или с которыми вы реально можете справиться. Насос большой производительности обычно не требуется для укладки тонких слоев на основе цемента.А чтобы воспользоваться насосом со сверхбыстрой скоростью доставки, у вас должно быть достаточно рабочих во время размещения, чтобы не отставать от темпа. Это особенно важно при работе с декоративным штампованным бетоном, потому что у вас есть ограниченное окно возможностей для отделки и штамповки после того, как бетон упадет на землю. Для декоративных работ рассмотрите возможность использования помпы, оснащенной регулятором громкости, который позволяет регулировать мощность помпы в соответствии с темпом работы. Это позволит вам замедлить доставку бетона, если отделочная или штамповочная бригада отстанет.

Также имейте в виду, что максимальная производительность и дальность подачи, заявленные производителями насосов, являются только теоретическими. Эти мощности будут варьироваться в зависимости от таких факторов, как состав смеси, рабочие условия, а также диаметр и длина используемого трубопровода.

S-клапан с бункером большой емкости от Putzmeister’s в Портленде, штат Орегон.

Какой тип клапана используется? При покупке небольшого прицепного насоса вы столкнетесь с множеством терминов, описывающих тип поршневой или клапанной системы, используемой для забора бетона из бункера и продвижения его по нагнетательной линии, например, шаровой кран, рок клапан, S-образный клапан или поворотная трубка. Некоторые из этих систем являются собственностью конкретного насоса, в то время как другие являются более общими. Попросите производителя насоса предоставить подробную информацию о производительности и преимуществах системы, которую он использует.

Можно ли буксировать насос на существующем транспортном средстве? Несмотря на то, что большинство прицепных насосов достаточно малы, чтобы их можно было буксировать стандартным пикапом, убедитесь, что купленную вами тележку может тянуть ваша лошадь. В спецификациях насоса указаны размеры машины и масса прицепа.

Для обеспечения безопасности и удобства буксировки поищите насос, установленный на прицепе для шоссейных дорог, оборудованном такими функциями, как регулируемая по высоте сцепка, гидравлические тормоза, прочные крылья, стоп-сигналы и поворотные задние фонари, а также прочная рама с кручением. барная подвеска.

United Equipment Sales, Inc в Портленде, штат Орегон.

Насколько легко обслуживать насос? Усилия, необходимые для поддержания конкретного насоса в наилучшем рабочем состоянии, будут зависеть от ряда факторов, включая простоту конструкции поршня/клапана, количество изнашиваемых деталей и легкость доступа к компонентам, требующим регулярного обслуживания или очистки.

Магазин запчастей для бетононасосов на Amazon

Некоторые производители упрощают обслуживание, оснащая насос центральной системой смазки, которая позволяет оператору быстро смазывать каждую критически важную точку обслуживания. Для простоты очистки ищите навесной или съемный бункер и навесной выпускной коллектор, для разборки которых не требуются специальные инструменты. Чтобы быть уверенным в длительном сроке службы оборудования, спросите производителя, изготовлены ли компоненты насоса из высококачественных износостойких материалов, таких как хромированные цилиндры насоса и поршни из кованой стали.

Какие варианты доступны? Многие устанавливаемые на прицеп насосы доступны с широким ассортиментом наворотов. Это дает вам больше возможностей для адаптации возможностей машины к вашим конкретным потребностям. Опции, доступные для некоторых моделей, включают:

  • Электродвигатель вместо газового или дизельного двигателя
  • Беспроводной пульт дистанционного управления
  • Гидравлические опоры
  • Смеситель или мешалка с бункером
  • Насос промывки водой под высоким давлением
  • Насос для химических добавок

Бетононасосы

Бетононасосы. ком доска объявлений

Новая бетононасосная россыпь в городе. Зацените.
Бетононасос Placer27 футов от башни, поэтому вам не нужно ездить по опорной арматуре, когда вы используете лазерную стяжку и заливаете полосы. Пропорциональный наконечник с дистанционным управлением делает 360 оборотов в течение всего дня4-дюймовая трубаПроходит через 60-дюймовый дверной проемВесит 4000 фунтов с бетономВстроенный MontanaRemont LLC406 781-8451
Бетононасосным компаниям пора переходить на безбумажные документы
Топ-5 компаний по производству бетонных насосов, все 5 используют ROTG, что составляет 100 % Топ-10 компаний по производству бетонных насосов, 8 используют ROTG, что составляет 80 % Топ-25 компаний, производящих бетонные насосы, 21 используют ROTG, что составляет 84 % Топ-30 компаний, производящих бетононасосы, 26 используют ROTG, что составляет 87 % 50 компаний, производящих бетононасосы, 40 используют ROTG, которые…
CMP Pumping назначает Скотта Уилсона менеджером по национальным счетам
ШАРЛОТ, Н. C., 23 ноября 2021 г. /PRNewswire/ — Concrete & Materials Placement («CMP» или «CMP Pumping»), бетононасосная компания, обслуживающая районы на юго-востоке, назначила Скотта Уилсона менеджером по национальным счетам. As National Accounts Менеджер, основная роль Уилсона будет состоять в том, чтобы нацеливаться на более крупные якорные проекты на юго-востоке. У Уилсона…
Первый раз бетононасос был подарен WOC
Alliance Concrete Pumps, Norcal Kenworth и Kenworth Truck Company жертвуют установленный на грузовике бетононасос 38M на аукцион CIM в World of Concrete.CIM рада сообщить, что визитной карточкой нашего ежегодного аукциона в World of Concrete является автобетононасос 38M, подаренный Alliance Concrete Pumps, NORCAL Kenworth… Смотрите больше новостей

Поршневой бетононасос высокого давления и большой производительности | Руководство по продукту

Это недавно разработанный бетононасос с самым высоким в мире уровнем производительности и низким уровнем шума.
И это обеспечивает самое высокое давление на выходе и уровень объема на выходе в Японии.

Поршневой бетононасос высокого давления и большой производительности, Модель; PY135-26-H — это недавно разработанный агрегат для установки на шасси грузового автомобиля полной массой 22 тонны с короткой колесной базой, обеспечивающий высокую мобильность, который отвечает широкому спектру операций: от «накачки стрелы», «накачки под высоким давлением», «накачки больших объемов». «, и «перекачка на большие расстояния».

Особенности

Недавно разработанный поршневой бетононасос высокого давления и большой производительности

Насосный агрегат с улучшенными характеристиками при максимальной и промежуточной производительности, рассматриваемой как практическое применение.И он играет активную роль на любых объектах в качестве всемогущей модели, которая реагирует на операции по перекачиванию малых объемов, высоких давлений и больших объемов. Кроме того, он имеет 3 ступени настройки давления («высокий», «средний» и «низкий») уровней высокого давления, что реализует его доступность для различных операций, таких как перекачка с помощью стрелы и перекачка с помощью труб.

4-ступенчатая шарнирно-сочлененная стрела М-образной формы обеспечивает плавность погрузочно-разгрузочных работ

M-образная 28-метровая 4-ступенчатая шарнирная стрела обеспечивает плавность погрузочно-разгрузочных работ и повышает удобство использования на стройплощадках.

Для установки на шасси грузовиков с короткой колесной базой повышенной проходимости

Насосный агрегат предназначен для установки на шасси грузового автомобиля полной массой 22 тонны с короткой колесной базой Ок. 5 550 мм в соответствии с контролем выбросов транспортных средств (после новых долгосрочных правил) реализовали свою высокую мобильность для различных операций на площадке.

Разработанное нами первое в мире устройство контроля вибрации стало проще в эксплуатации

Установлено уникальное устройство контроля вибрации (KAVSIII), которое контролирует вибрацию за счет снижения нагрузки на стрелу с функцией подвески.
Это может улучшить условия труда за счет повышения долговечности и снижения нагрузки на операторов.

Соблюдение мер предосторожности

Установлен уравновешивающий клапан, сдерживающий движение цилиндра стрелы при повреждении в его гидропроводе во время работы и препятствующий опусканию стрелы. Как ведущий производитель автобетононасосов, мы соблюдаем меры предосторожности.

Ассортимент продукции

Модель Полная масса Максимальный выходной объем Максимальное выходное давление
ПИ135-28-Х ок. 21 950 кг 112 м 3 16,0 МПа
135 м 3 13,3 МПа
PT110-10 ок. 15 300 кг 112 м 3 16,0 МПа

Правильный выбор бетононасоса для работы

Будь то перекачка бетона в высотное здание, мост или патио на заднем дворе, выбор подходящего бетононасоса для доставки смеси на строительную площадку является ключевым фактором, который значительно влияет на стоимость проекта и производительность.Мы попросили представителей двух производителей бетононасосов поделиться своим опытом в выборе правильного насоса для работы.

Два наиболее распространенных типа бетононасосов — это автобетононасосы и линейные насосы, часто называемые автобетононасосами на прицепе. По словам Майка Ньюкомба, менеджера по продажам и маркетингу компании Reed Concrete Pumps & Shotcrete Equipment, автомобильные насосы обычно используются в больших объемах работ, таких как высотное строительство.Автобетононасос оснащен большим двигателем и дистанционно управляемым шарнирным рычагом или стрелой для точной подачи бетона. Стоимость этих насосов колеблется от 375 000 долларов до более чем 1 миллиона долларов.

Линейные насосы

или насосы, смонтированные на прицепе, обычно используются для перекачки на короткие расстояния. «Насосы, устанавливаемые на прицепе, или линейные насосы обычно используются в приложениях с малыми и средними объемами», — говорит Ньюкомб. В этой категории есть более специфические приложения, в которых используются линейные насосы, такие как забивка шнековых свай и торкретирование.Они намного дешевле, чем насосы, устанавливаемые на грузовиках, и стоят от 90 000 до 175 000 долларов.

По данным Newcomb, структурные стены из торкретбетона представляют собой растущее применение для насосов, смонтированных на прицепах. Они экономят время и являются экономичной альтернативой монолитным бетонным стенам. «Стены идеальны, — говорит Ньюкомб. «Вам не нужно делать доработку, как при формовании и заливке».

Третий тип насоса, называемый стационарным насосом, используется в особых ситуациях.Гильерме Зурита (Guilherme Zurita), директор подразделения Concrete Technology компании Liebherr, говорит, что если вылет стрелы недостаточен для укладки бетона, например, на высотных зданиях, фундаментных сваях, заливке очень большой длины, под землей и т. д., следует использовать стационарный насос. Стационарные насосы Liebherr имеют вес от 11 464 до 12 897 фунтов и способны перекачивать от 100 до 200 кубических ярдов в час. «Мощные стационарные насосы будут размещены в стратегическом месте на строительной площадке и будут оставаться там в течение длительного периода времени, перекачивая бетон, — говорит Зурита.«Бывают случаи, когда стационарный насос необходимо присоединить к машине для закладки фундамента, например, гусеничные насосы Liebherr, прикрепленные к буровой установке, перекачивают бетон одновременно с выкапыванием фундамента буровой машиной».

Ниже приведены некоторые вопросы, которые помогут вам сузить круг выбора бетононасоса, который лучше всего подойдет для вашего проекта и вашего бизнеса.

Какое расстояние от зоны доставки бетона до места укладки?

Зурита говорит, что расстояние от зоны доставки бетона (где будут парковаться автобетоносмесители) до места укладки определяет размер стрелы, которая будет использоваться на автобетононасосе.«Горизонтальные расстояния, а также места над или под землей могут быть достигнуты с помощью стрелы бетононасоса, что делает это оборудование не только гибким, но и важным инструментом в строительной отрасли», — говорит он. Вертикальный радиус действия насосов Liebherr для грузовых автомобилей составляет от 77,8 до 161,1 фута.

Ознакомьтесь со спецификациями производителя, чтобы найти максимальные горизонтальные и вертикальные расстояния перекачки линейных насосов.

Может ли насос перекачивать вашу бетонную смесь?

Некоторые типы прицепных насосов ограничены по типам бетонной смеси, которую они могут перекачивать. Это измеряется максимальным размером агрегата, с которым они могут справиться. «Хотя прицепные насосы с шаровым клапаном недороги, максимальный размер породы, с которой они могут работать, составляет 3/8 дюйма гравия, — говорит Ньюкомб. По этой причине они используются в основном в регионах, где выполняется много небольших объемов бетонных работ с небольшими камнями, таких как Калифорния и Флорида. Другие линейные насосы могут работать с бетоном, содержащим крупный крупный заполнитель (порода размером от 3/4 до 1 1/2 дюйма). Применение более тяжелого бетона включает бетонные плиты, торкрет-бетон и другие бетонные конструкции.

Какое посадочное место необходимо для установки?

По словам Зурита, еще одним важным фактором при выборе бетононасоса является занимаемая площадь, необходимая для установки оборудования. «Есть много рабочих мест, которые ограничены в пространстве, например, в оживленных городских районах», — говорит Зурита. «Подрядчики должны искать насос, который занимает как можно меньше площади, но при этом способен достигать желаемых точек заливки».

Нужно ли учитывать требования к выбросам?

Из-за более строгих требований к выбросам дизельных двигателей компания Reed Concrete Pumps проявляет повышенный интерес к машинам с электрическим и бензиновым приводом.Электрические модели распространены в подземном строительстве или в промышленности. Бензиновые бетононасосы также имеют тенденцию к росту. «Клиентам нравятся бетононасосы с бензиновым двигателем, потому что они дешевле, чем дизельные агрегаты, — говорит Ньюкомб.

Каковы расходы на техническое обслуживание?

«Простота обслуживания и цены на быстроизнашивающиеся детали беспокоят клиентов, — говорит Зурита. Некоторые дополнительные функции, которые следует оценить, включают простоту конструкции, доступность компонентов, которые необходимо чистить или обслуживать, качество материалов, гарантию и репутацию.По словам Зурита, очистка и техническое обслуживание насоса имеют первостепенное значение. «Как только бетон затвердеет внутри труб или любого другого элемента машины, затраты на ремонт могут легко взлететь до небес».

Как бетононасос повышает безопасность?

Zurita считает, что безопасность всегда будет важна для клиентов. «Наши новые продукты, которые будут выпущены в США, будут иметь систему поддержки стабильности под названием XXA, уже встроенную в машину», — говорит он. «Эта система обеспечивает большую стабильность при перекачивании.

Легко ли управлять бетононасосом?

Ожидается, что нехватка рабочей силы продолжится, и производители делают все возможное, чтобы упростить эксплуатацию бетононасосов. Liebherr использует электронные решения там, где они необходимы, и для упрощения работы. Панель управления очень проста и интуитивно понятна, с тремя режимами работы, которые облегчают оператору выход из сложных или даже аварийных ситуаций машины. В Reed Concrete Pumps органы управления и считывания облегчают поиск и устранение неисправностей машины.Воспользуйтесь преимуществами обучения работе с оборудованием, предлагаемого производителем и/или дилером. Операторы автобетононасосов должны оценить, достаточно ли стабильны грунтовые условия для работы машины, держаться подальше от воздушных линий электропередач и определить, подходит ли смесь для заливки. «Бывают случаи, когда грузовик для готовой смеси должен быть отвергнут, потому что бетон не может быть перекачан», — добавляет Зурита». Для небольших линейных насосов, смонтированных на прицепе, которые не имеют выдвижных опор или шарнирной стрелы, «линия» трубопровода лежит на земле до тех пор, пока бетон не будет уложен с помощью укладочного шланга или насадки.

Получив ответы на эти вопросы и более подробную информацию о ваших бетононасосах, ваш производитель или дилер сможет помочь вам принять наилучшее решение для вашего бизнеса.

Поставщики бетононасосов, которых следует рассмотреть

Стреловые насосы, устанавливаемые на грузовике



Диапазон

Вылет по вертикали

Бетононасосы DY

10 моделей

33X-5ZZ: 105 футов 7 дюймов

37X-4R: 119 футов 9 дюймов

38X-5ZR: 123 фута 4 дюйма

40X-5ZR: 130 футов 2 дюйма

42X-5RZ: 136 футов 2 дюйма

43X-5RZ: 138 футов 9 дюймов

48X-5RZ: 155 футов 10 дюймов

52X-5RZ: 167 футов 11 дюймов

57S-6RZ: 184 фута 5 дюймов

57X-6RZ: 184 фута 5 дюймов



Либхерр

6 моделей

36 ХХТ: 117. 5 футов

37 XXT: 120,7 футов

38 XXT: 121,7 фута

42 XXT: 135,2 фута

47 XXT: 151,6 фута

50 XXT: 161,1 фута

Putzmeister-член Sany Group

14 моделей

20Z-метр: 63 фута 10 дюймов

28Z-метр: 89 футов 7 дюймов

31Z-метр: 101 фут 8 дюймов

33Z-метр: 105 футов 2 дюйма

36Z-метр: 116 футов 10 дюймов

38Z-метр: 121 фут 9 дюймов

38Z-5 метров: 123 фута

39Z-метр: 125 футов 8 дюймов

40Z-метр: 128 футов 3 дюйма

42Z-метр: 131 фут 3 дюйма

47Z-метр: 151 фут 3 дюйма

51Z-метр: 164 фута

56Z-метр: 180 футов 10 дюймов

63Z-метр: 203 фута 9 дюймов

Сани

4 модели

SY38 Z5: 124 фута 6 дюймов

SY47 RZ5: 154 фута 2 дюйма

SY56 RZ6-200: 183 фута 7 дюймов

SY66 RZ6: 215 футов 2 дюйма



Швинг

17 моделей

S 20: 63 фута 9 дюймов

S 28 X: 90 футов 11 дюймов

S 31 XT: 99 футов 11 дюймов

S 32 X: 104 фута 11 дюймов

S 36 X: 115 футов 6 дюймов

S 36 Rev: 115 футов 2 дюйма

S 38 SX: 122 фута 5 дюймов

S 38 SXG: 122 фута 5 дюймов

S 39 SX: 127 футов

S 43 SX: 149 футов 7 дюймов
S 46 SX: 45. 6 метров

S 47 SX III: 151 фут 3 дюйма

S 52 SX: 170 футов 7 дюймов

S 55 SX: 178 футов 8 дюймов

S 58 SX: 187 футов 9 дюймов

S 61 SX: 197 футов 1 дюйм

S 65 SXF: 210 футов 8 дюймов



Линейные насосы на прицепе

Производитель

Диапазон

Максимальная выходная сторона штока
кубических ярдов в час

Бетононасосы DY

2 модели

ТП 50: 54
ТП 70:73

Putzmeister член Sany Group

15 моделей насосов Thom-Katt для установки на прицепе

P 715 TE – SE: 18

P 715 ТС – SD: 18

P 718 TE – SE: нет данных

P 718 TD – SD: нет данных

SPM 715 Synchro” нет данных

ТК 7:7

ТК 20:17

ТК 40 УРОВЕНЬ 4I: 40

ТК 40 Tier4f: 40

ТК 50 Уровень 3: 54
ТК 50 Уровень 4F: 54

ТК 60 л. с. Уровень 3: 60

ТК 60 л.с. Tier4F:60

ТК 70 Уровень 3: 74

ТК 70 Уровень 4F: 74

Бетононасосы Reed

3 серии :

Серия А «Рокмайстер»

Серия В

Серия С

А-30: 30

А-30НР: 30
Мина 30: 30

А-40ХП: 40

Б-20:20
Б-20ЛС:20

Б-50:50

Б-50ЛС:50

Б-50ХПС:50

Б-60:60

Б-60ЛС:60

Б-70:70

B-70HPS:70
C-50S: 50

С-50СС: 54

С-70С:70

С-70СС:74

С-90 Х.В.: 90

C-90 л.с. 74

Швинг



СП 305: 30

СП 500: 45

СП 750-15:50

СП 750-18: 70
СП 1000: 70

SP 1000 л.с.: 35



Стационарные бетононасосы



Диапазон

Максимальная мощность — сторона штока

кубических ярдов в час

Либхерр

5 моделей

70Е: 86

80DH: 95

110Д: 133

110ДК: 133

140ДК: 177



Putzmeister член Sany Group

Серия BSA включает 8 моделей, в том числе электрические и дизельные

BSA 2111 л. с. E: 124

БСА 2109 H D5: 133

БСА 2109 H D5: 124

БСА 2110 л.с. D5: 133

BSA 14000 л.с. D4 7”: 110

BSA 14000 л.с. D4 8 дюймов: 133

BSA 14000 л.с. E: 116

БСА 14000 ШП D5: 94



Швинг

8 моделей весом более 10 000 фунтов

СП 1250: 95

СП 2000: 118

СПТМ 1000: 119

СПТМ 1250:118

СП 7000: 148

СП 7500: 88

СП 9000: 149

СП 9500: 118



04.01.2022



Часто задаваемые вопросы по бетононасосам — Easy Mix Concrete Services LLC

Независимо от того, заказывали ли вы бетон бесчисленное количество раз или впервые заказываете бетон, Easy Mix ответит на все часто задаваемые вопросы о бетононасосах, поэтому, если вы в чем-то не уверены, прочтите и посмотрите, есть ли у нас ответ, который вы ищете!

Какие существуют типы бетононасосов?



  • Наземные гидравлические насосы – транспортируйте бетон из бункера (приспособление, которое делает транспортировку бетона простой и контролируемой) к нужному месту, используя несколько соединенных труб и шлангов. Наземные гидравлические насосы могут перемещать бетон со скоростью 1 м³ в минуту и ​​могут перемещаться на расстояние около 150 метров, чтобы добраться до места заливки. Это упрощает заливку бетона в труднодоступных местах, поскольку трубы и шланги могут подниматься, преодолевать препятствия и обходить их.
  • Стреловые насосы – имеют гидравлические рычаги, которые поднимают, поднимают и укладывают бетонные трубы в места, где в противном случае заливка была бы затруднена. Стреловые насосы обеспечивают большую гибкость, чем наземные гидравлические насосы, потому что они могут перемещаться по самым маленьким и низким участкам, обеспечивая эффективную заливку без беспорядка.
  • Насосы, устанавливаемые на грузовике — прикрепленный к шасси автомобиля для доставки бетона, насос на грузовике — это служба доставки, используемая там, где есть легкодоступная площадка для заливки, поэтому водитель может залить и уйти после завершения работы.



Каковы преимущества бетононасосов?
  • Более быстрая и эффективная доставка
  • Облегчает заливку в труднодоступных местах
  • Экономит время и деньги
  • Меньше разливов – точная заливка
  • Платите за то, что используете – доставка по счетчику

Как работает бетононасос?

Бетононасосы — это инструменты, используемые для транспортировки жидкого бетона из одного места в другое, перенося влажный бетон из смесителя на место заливки.Как только грузовик прибудет к месту назначения, бетон будет сброшен в бункер, который будет поддерживать вращение партии, чтобы она оставалась свежей. Это движение помогает бетону течь в двойные цилиндры насоса и проталкивает смесь по трубе. Один цилиндр проталкивает бетон, а другой извлекает бетон из бункера, поддерживая давление для поддержания постоянного потока.

Как далеко может дотянуться шланг бетононасоса?
  • Наземные насосы могут достигать расстояния более 150 метров
  • Стреловые насосы могут работать на высоте более 72 метров, при необходимости с удлинителями



Может ли перекачка бетона быть грязной?

Бетононасос — это быстрый и чистый метод, используемый для транспортировки больших и малых количеств бетона. Соединённые между собой трубы, толкающие бетон из точки А в точку Б, означают отсутствие утечек, в отличие от метода с тачкой.

Можете ли вы перекачивать бетон в любую погоду?

Бетононасос можно производить в ветер, дождь, снег и солнце. Чтобы обеспечить безопасную доставку в любую погоду, мы просто принимаем необходимые меры предосторожности, чтобы убедиться, что вы получите наилучшую заливку.



Компания Easy Mix Concrete Services, расположенная в 12 точках по всему Остину, штат Техас, предоставляет всем клиентам бетонную смесь, отвечающую вашим точным требованиям, и всегда соблюдает наше обещание «платите только за то, что вы используете».С полностью квалифицированными и опытными профессионалами, готовыми взяться за проект любого масштаба, просто свяжитесь с нами сегодня и договоритесь о точном временном интервале, чтобы вы могли начать работу.



Бетононасос

— выбор лучшего насоса от Aimix

Что такое бетононасос? Бетононасос — это эффективный инструмент для перекачки различных бетонных материалов. Под действием высокого давления бетонный материал может непрерывно перекачиваться по трубопроводу.Это не только может сэкономить много труда, но и повысить эффективность работы. Вот почему многие клиенты хотели бы купить бетононасос для своих строительных проектов. Преимущество практичности завоевало фавориты клиентов.

Бетономешалка ABJZ40C на Филиппинах


Дизельный насос бетономешалки ABJZ40C Производительность: 40 (м3/ч)

  • Макс. Тео. выход бетона (л./ч): 40
  • Макс. Теоретическая вертикальная дальность транспортировки: 150 м
  • Макс.Теоретическая дальность горизонтальной транспортировки: 600 м
  • Макс. совокупный диаметр: Гладкий / осыпь: 40 мм

Области применения:

Бетононасос может применяться для многих строительных проектов, таких как зданий, домов, мостов, гаваней, дорог, туннелей, аэропортов……

Сколько видов бетононасосов для продажи? – Три типа бетононасоса AIMIX

Производитель бетононасосов AIMIX также производит несколько видов бетононасосов для клиентов по всему миру, в основном это прицепные бетононасосы, бетононасосы и автобетононасосы. Это классификации, основанные на типах бетононасосов. В то время как, согласно другому стандарту, бетононасосы можно разделить следующим образом:

Что касается двигателя, бетононасосная машина делится на дизельный бетононасос и электрический бетононасос; дизельный питается от дизельного двигателя; электрический бетононасос приводится в действие электричеством. Оба они могут работать эффективно. Клиенты могут выбрать любой из них.

С точки зрения производительности есть бетононасосы малой, средней и большой производительности.Если вы хотите купить один для собственного использования, например, дома, малоэтажные здания, фундаменты, маленький может полностью удовлетворить ваши потребности. В противном случае вы можете выбрать большую емкость.

-Что такое прицепной бетононасос?

Прицепной бетононасос является одним из основных насосов, выставленных на продажу на AIMIX. Он хорошо принят среди пользователей, потому что может перемещаться по строительным площадкам. Насос смонтирован на шасси, которое легко буксируется прицепом или трактором. Широкий диапазон производительности делает его доступным для различных видов строительных проектов.Поэтому многие клиенты решили приобрести его для собственного использования или сдачи в аренду.

Кроме того, два двигателя можно выбрать бесплатно. Дизельный прицепной насос и электрический бетононасос доступны в AIMIX Group. Как один из надежных производителей, Aimix экспортирует бесчисленное количество комплектов насосов для прицепов на мировой рынок.

Дизельный бетононасос ABT40C Производительность: 40 (м3/ч)

  • Макс. Теоретическая производительность по бетону: 40/26 м3/ч
  • Модель дизельного двигателя: Weichai
  • Мощность дизельной техники: 82 кВт
  • Макс.Теоретическая вертикальная дальность транспортировки: 120 м
  • Макс. Теоретическое горизонтальное расстояние транспортировки: 500 м
  • Макс. совокупный диаметр: Гладкость/осыпь: 40 мм
  • Общий вес: 4500 кг

ABT60C Дизельный насос для прицепа Производительность: 60 (м3/ч)

  • Макс. Теоретическая производительность по бетону: 67/45 м3/ч
  • Модель дизельного двигателя: Weichai
  • Мощность дизельной техники: 129 кВт
  • Макс.Теоретическая вертикальная дальность транспортировки: 180 м
  • Макс. Теоретическая горизонтальная дальность транспортировки: 1000 м
  • Макс. совокупный диаметр: Гладкость/осыпь: 40 мм
  • Общий вес: 6500 кг

Дизельный бетононасос ABT80C Производительность: 80 (м3/ч)

  • Макс. Теоретическая производительность по бетону: 84/45 м3/ч
  • Модель дизельного двигателя: Weichai
  • Мощность дизельной техники: 176 кВт
  • Макс. Теоретическая вертикальная дальность транспортировки: 260 м
  • Макс. Теоретическая горизонтальная дальность транспортировки: 1200 м
  • Макс. совокупный диаметр: Гладкость/осыпь: 40 мм
  • Общий вес: 6900 кг

-Что такое бетононасос со стрелой?

Бетононасос может точно транспортировать бетон через систему стрелы в заданные места, обеспечивая качество и скорость.Поэтому он сочетает в себе функции быстрой езды, прокачки и размещения, что больше подходит для крупных строительных проектов. Применение в водном хозяйстве, мостах, высотных зданиях и других промышленных и гражданских строительных проектах является обычным явлением. Из-за работы с длинными стрелами требует открытого пространства. Оператор может в полной мере использовать его для повышения эффективности работы.

Стреловой насос

Каковы преимущества и особенности бетононасоса AIMIX?

1.Частота отказов очень низкая

2. Цилиндр поворота оборудования имеет буферную систему , что снижает нагрузку на гидравлическую систему и увеличивает срок службы оборудования.

3. Беспроводной пульт дистанционного управления .

4. Система смазки поставляется напрямую компанией AIMIX. Пока масленка не вытекает через сетку фильтра и не затекает в примеси, проблем со смазкой не будет.Работа нажимного механизма оборудования AIMIX очень стабильна, если клапанная коробка частично смазана, проблем практически нет

5. Наши бетононасосы имеют конкурентоспособные цены и хорошее обслуживание (предпродажное, послепродажное и послепродажное обслуживание)

Часто задаваемые вопросы о бетононасосе AIMIX

Вот некоторые вопросы, которые часто задают наши клиенты. Пожалуйста, проверьте их. Просто нажмите на название, вот что вы хотите знать о деталях бетононасоса!

Как называется бетононасос? – ABT и ABJ серии

AIMIX Group имеет свой собственный особый метод именования продуктов бетононасосов, который отличается от унифицированного названия HBT на рынке.Возьмем, к примеру, насосы на прицепе серии ABT и перемешивающие насосы серии ABJ:

  • А-АЙМИКС
  • В-насос
  • Т-образный прицеп типа
  • J-со смесителем типа
  • C-дизельный двигатель
  • Электродвигатель D

Например:

ABT40C – прицепной бетононасос 40 м3/ч с дизельным двигателем

ABJZ40D – бетоносмесительный насос 40 м3/ч с электродвигателем

ABJZ40D-JS500 – бетоносмесительный насос производительностью 40 м3/ч с электродвигателем; оснащен двухвальным бетоносмесителем JS500

Какой мощности у бетононасоса? — Три вида насосов

Прицепной насос

Вообще говоря, прицепной бетононасос (буксир за бетононасосом) делится на два типа: дизельный бетононасос и электрический бетононасос. Наша компания может предоставить вам различные модели бетононасосов. Производительность бетононасоса 40, 60 и 80 м3/ч. Соответственно модели дизельные насосные ABT40C, ABT60C, ABT80C и электрические ABT40D, ABT60D, ABT80D. Ну а если вам нужна производительность насоса – 30, 50 и 90 м3/ч. Все они возможны. Потому что наш инженер может помочь настроить насос для вас.

ABT40D Электрический бетононасос


ABT60D Электрический бетононасос


ABT80D Электрический бетононасос


Смесительный насос

По сравнению с прицепным насосом имеет малую производительность от 30 до 40 м3/ч.Поэтому иногда мы также называем его небольшим бетононасосом. В целом, он подходит для небольших строительных проектов, таких как сельское и городское строительство, небольшие мосты и гавани. В то время как, как и прицепной насос, бетономешалка с насосом для продажи бывает дизельного и электрического типа. В Aimix модели включают ABJZ30C, ABJC40C, ABJZ30D, ABJZ40D, оснащенные бетоносмесителем серии JZC; ABJS40D-JS500, ABJS40D-JS750D оснащены смесителем принудительного действия серии JS.

Насос-смеситель

Насос со стрелой

В отличие от прицепного насоса и насоса-смесителя, автобетононасос представляет собой большое бетононасосное оборудование.Производительность стрелового насоса мы называем длиной стрелы, а не количеством кубических метров бетона в час. Теперь в AIMIX возможны длинные стрелы от 14 до 57 м, включая 14 м, 30 м, 37 м, 44 м, 47 м, 50 м и 57 м.

Стреловые насосы, работающие на строительной площадке

Автонасос на строительной площадке

Бетононасосная стрела, работающая

Как далеко можно закачивать бетон? – Расстояние транспортировки прицепа и насоса миксера

Действительно, дальность перекачки определяется различными факторами, такими как мощность бетононасоса, двигателей и др.Другими словами, разные модели бетононасосов имеют разную дальность перекачки. Взяв в качестве примера прицепной бетононасос и смесительный насос, можно полностью представить, насколько далеко можно перекачивать бетонную смесь.

Прицепной бетононасос

Расстояние откачки включает расстояние по горизонтали и расстояние по вертикали. Дизельный бетононасос и электрический бетононасос имеют разную дальность перекачки.
В зависимости от моделей дальность прокачки следующая:

  • Дизельный насос для прицепа ABT40C: теоретическое расстояние вертикальной перекачки 120 м и расстояние горизонтальной транспортировки 500 м
  • Дизельный насос для прицепа ABT60C: теоретическое расстояние вертикальной перекачки 180 м и расстояние горизонтальной транспортировки 1000 м
  • Дизельный насос для прицепа ABT80C: теоретическое расстояние вертикальной перекачки 260 м и расстояние горизонтальной транспортировки 1200 м
  • Электрический насос для прицепа ABT40D: теоретическое расстояние вертикальной перекачки 120 м и расстояние горизонтальной транспортировки 500 м
  • Электрический насос для прицепа ABT60D: теоретическое расстояние вертикальной перекачки 160 м и расстояние горизонтальной транспортировки 800 м
  • Электрический насос для прицепа ABT80D: теоретическое расстояние вертикальной перекачки 200 м и расстояние горизонтальной транспортировки 1000 м

Бетономешалка

То же, что и насос для прицепа, разные модели насосов для бетоносмесителей имеют разное расстояние перекачки. Вы можете проверить расстояния перекачки смесительного насоса ниже.

  • Дизельный смесительный насос ABJZ30C: макс. Теоретическая вертикальная дальность транспортировки: 120 м и макс. Теоретическое расстояние по вертикали и горизонтали составляет около 400 м
  • Дизельный смесительный насос ABJZ40C: Макс. Теоретическая вертикальная дальность транспортировки: 150 м и макс. Теоретическое расстояние по вертикали и горизонтали составляет около 600 м
  • Электрический смесительный насос ABJZ30D: теоретическое расстояние вертикальной перекачки 120 м и расстояние горизонтальной подачи 300 м
  • Электрический смесительный насос ABJZ40D: теоретическое расстояние вертикальной перекачки 120 м и расстояние горизонтальной подачи 500 м
  • Миксер с электрическим насосом ABJS40D-JS500: макс.Теоретическая вертикальная дальность транспортировки: 120 м и макс. Теоретическое расстояние по вертикали и горизонтали составляет около 500 м
  • ABJS40D-JS750: макс. Теоретическая вертикальная дальность транспортировки: 120 м и макс. Теоретическое расстояние по вертикали и горизонтали составляет около 500 м



Каковы характеристики бетононасоса?

1. Он использует двойной насос , двухконтурную открытую гидравлическую систему , масляный контур основного насоса и масляный контур поворотного клапана S независимы друг от друга, что делает систему простой, продлевает срок службы компонентов, повышает надежность и облегчает определение неисправности и устранение неполадок.

2. Благодаря функции защиты от насоса полезно вовремя устранить засорение трубы и может быть отключено на короткое время.

3. Используется усовершенствованный распределительный клапан с S-образной трубой , который может автоматически компенсировать износный зазор и обладает хорошими уплотняющими характеристиками.

4. Использование пластины из износостойкого сплава и плавающего режущего кольца обеспечивает долгий срок службы. Максимальный срок службы стеклянной пластины может достигать более 30 000 квадратных метров.

6. Автоматическая централизованная система смазки может обеспечить эффективную смазку во время работы машины.

7. С функцией дистанционного управления работа безопаснее и удобнее.

8. Все детали и компоненты соответствуют национальным стандартам , взаимозаменяемость хорошая.

9. В системе охлаждения используется большое радиаторное устройство с принудительным воздушным охлаждением , чтобы гарантировать, что рабочая температура масла в гидравлической системе поддерживается ниже 70 °C, чтобы гарантировать, что гидравлическая система главного двигателя находится в рабочем состоянии. нормальное рабочее состояние.

Устройство дистанционного управления Клапан S Электрический блок управления

Какие конструкции насосной системы?

Эта система состоит из бункера, цилиндра подачи бетона, главного масляного цилиндра и т. д.

1. Бункер. Бункер, сваренный из стальных пластин, используется для хранения бетона, чтобы обеспечить нормальный процесс подачи. Используется для кормления. Кроме того, в нем есть клапан S.

2. Цилиндр подачи бетона. Клапан цилиндра подачи бетона соединяет бункер и резервуар для воды, в котором находятся два бетонных поршня.

3. Главный масляный цилиндр. Последняя часть — главный масляный цилиндр. Его поверхность покрыта твердым хромом, чтобы избежать ржавчины.

Для достижения максимальной эффективности насосов наша компания всегда использует высококачественные детали. Насосная система должна выдерживать большие нагрузки, когда бетононасос начинает работать. Поэтому детали должны быть износостойкими. Возьмите S-клапан в качестве примера. Клапан S находится в бункере, который может автоматически компенсировать зазор от износа и обеспечивать отличные характеристики уплотнения.Он состоит из изнашиваемой пластины и изнашиваемого кольца. Они изготовлены из твердого сплава, что увеличивает срок службы изнашиваемой пластины и компенсационного кольца.

Бункер Цилиндр подачи бетона Главный масляный насос

Как работает бетононасос?

Когда машина начинает качать бетон, насосная система работает таким образом.

1. После того, как масло под давлением гидравлической системы поступает в главный цилиндр, один шток поршня выдвигается, а другой шток втягивается.
2. Затем поршень подачи бетона, который соединяет шток поршня главного цилиндра, начинает самопоглощаться в цилиндре подачи, когда он должен втянуться.
3. Бетон из бункера всасывается в транспортирующий цилиндр под действием атмосферного давления и мешалки.
4. Одновременно под действием давления масла другой главный цилиндр выдвигает шток поршня из цилиндра. Между тем бетонный поршень выталкивает бетон из этого транспортировочного цилиндра.
5. После завершения этого действия система автоматически меняет направление и заставляет масло под давлением поступать в другой главный цилиндр. Позже он совершит еще одно путешествие по сосанию и накачиванию.
Короче говоря, это повторяющийся процесс. Именно таким образом бетон в бункере непрерывно всасывается и выходит из транспортировочного цилиндра и перекачивается в рабочую точку.

Почему стоит выбрать бетононасосное оборудование AIMIX? – Три важные причины

На рынке есть много производителей бетононасосов.Итак, почему стоит выбрать AIMIX Group? Вот несколько причин.

1. Компания AIMIX может предоставить вам отличную машину. И всегда можно получить разумную и профессиональную консультацию. Кроме того, наш бетононасос экспортируется в США, Россию, Новую Зеландию, Филиппины, Гвинею, Румынию, Пакистан, Украину, Ботсвану, Узбекистан, Кыргызстан, Оман, Внутреннюю Монголию, и т.д. разными людьми по всему миру.

2. Мы можем обещать вам своевременную доставку.Дата поставки очень важна для производственного плана. Сотрудничество с нами позволит выполнить ваш производственный план точно в срок.

3. Клиенты могут получить от нас отличное послепродажное обслуживание. Например, мы проводим бесплатное обучение, чтобы вы могли повысить свой профессиональный уровень. Более того, у нас также есть выездное обслуживание, если вам нужно.

Какие услуги бетононасоса может предоставить AIMIX? – Предпродажное, послепродажное и послепродажное обслуживание

AIMIX Group стремится предоставить комплексное обслуживание клиентов за один шаг.Услуга включает в себя предпродажное обслуживание, послепродажное обслуживание и послепродажное обслуживание.

Предпродажное обслуживание: Профессиональная команда по продажам терпеливо ответит на ваши вопросы и предложит подходящие решения для ваших проектов. Более того, в соответствии с масштабом вашего проекта, наш отдел продаж посоветует вам купить у нас наиболее выгодное и подходящее оборудование.

Служба продаж: После оформления заказов наш отдел продаж будет отслеживать статус заказа и своевременно предоставлять клиентам отзывы, такие как ход производства, доставка, фотографии и видео доставки, транспортировка груза и время прибытия.

Послепродажное обслуживание: Прежде чем мобильный бетононасос будет использоваться на строительной площадке, наш отдел продаж рекомендует клиентам внимательно ознакомиться с инструкциями. Потому что им важно начать. Таким образом можно увеличить срок службы насоса. Если во время работы с машиной что-то не так, мы удаленно проинструктируем, как отремонтировать машину. По гарантии мы обещаем бесплатную замену быстроизнашивающихся деталей. При необходимости мы направим наших инженеров для проверки и обслуживания насоса на строительной площадке.Таким образом, вам не нужно беспокоиться об обслуживании AIMIX.

Обслуживание бетононасосов в Мьянме Послепродажное обслуживание в Мьянме

На что следует обратить внимание при эксплуатации бетононасоса?

1. Необходимо ежедневно следить за консистентной смазкой в ​​коробке. Масштаб, который плавает вниз, является нормальным. Если смазки израсходовано меньше, значит, место смазки забито и нуждается в проверке и устранении.

2. Воду в резервуаре для воды необходимо заменять чистой водой каждый день перед работой.Шкала уровня воды находится ниже положения штока поршня, и вода, выплеснутая из-за высокого уровня воды, легко сожжет бесконтактный переключатель.

3. Для ручного смазывания некоторых точек поворотного рычага бетонного цилиндра лучше использовать смазочный шприц.

4. За бункером находится большая гайка. Вам нужно использовать инструменты из ящика для инструментов, которые носят на заводе, чтобы затягивать гайку каждый день. В противном случае стеклянная пластина в бункере и зазор в конструкции режущего кольца ослабнут и вскоре сломаются.Проявление ситуации в том, что воду при промывке трубы не накачивают, что делает невозможным нормальную очистку трубы.

5. Некоторые детали с винтами необходимо часто проверять и затягивать, когда новое оборудование только используется.

6. В процессе удаления трубы, после снятия фартука хомута, лучше всего найти ведро с чистой водой, поставить хомут и только что снятый фартук в воду, чтобы очистить его, а когда вода высохнет, найти отработанное масло и завинтите хомут. Детали смачиваются в маслосливе, что увеличивает срок службы фартука хомута.

Бетононасосная машина, работающая на строительной площадке Работа бетононасоса Бетононасосная установка на строительной площадке

Как обслуживать бетононасос?

Бетононасосы являются одной из важнейших сил на многих строительных площадках и строительных объектах. Регулярное плановое техническое обслуживание — лучший способ защитить инвестиции в бетононасос.

Техническое обслуживание бетононасоса может сэкономить время и деньги, потому что правильное обслуживание оборудования означает меньше проблем и отказов. Поэтому, пожалуйста, держите бетононасос полностью работающим и перекачивайте бетон как можно дольше, а также снизьте риск опасности при использовании такого оборудования. Как и все машины, бетононасосы нуждаются в надлежащем обслуживании и обслуживании.

Чтобы продлить срок службы бетононасосов и поддерживать их работу с максимальной эффективностью, AIMIX предоставляет несколько важных рекомендаций по техническому обслуживанию:

1. Смазка является наиболее важным аспектом ежедневного обслуживания бетононасосов.Оператор должен следить за тем, чтобы стрела смазывалась каждую неделю, а стрела и трубы подвергались визуальному осмотру. Большинство бетононасосов оснащены автоматической системой смазки, которая может автоматически смазывать все детали, требующие смазки. Однако очень важно каждый день проверять автоматическую систему смазки, чтобы убедиться, что она всегда заполнена. Если автоматическая система смазки выходит из строя, оператор может использовать смазочный пистолет бетононасоса, чтобы вручную смазать детали.

2. Операторы бетононасосов также должны ежедневно проверять уровень воды и масла в баке для очистки.

3. Не забудьте проверить общее состояние автомобиля, включая состояние шин и масла, так как промышленное использование бетононасосов для трансбетона приведет к ненормальному износу различных частей автомобиля.

4. В AIMIX мы можем проводить ежегодные проверки бетононасосов. Сначала мы тщательно осматриваем все конструкции и изнашиваемые детали на наличие повреждений.Сюда входят: поршень, врезное кольцо, табличка с техническими данными, стабилизатор, гидравлическое управление, электрическое управление, бункер, стрела и все трубы. Затем мы проверяем техническое обслуживание машины, такое как смазка машины, масло, вода и другие области, чтобы проверить состояние и проверить наличие признаков износа.

5. Чтобы завершить обслуживание, мы проверим технические данные машины и проверим паспортную табличку, включая проверку рамы, направляющих и опор, трубных опор, фиксированных крюков, скоростей открытия и закрытия и безопасной рабочей нагрузки перед проведение комплексного осмотра стрелы.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
