Наслонная стропильная система двухскатной крыши: конструкция, система, узлы, правила монтажа

конструкция, система, узлы, правила монтажа

Наслонная стропильная система – конструкция, применяемая при сооружении крыш зданий с промежуточными несущими стенами, опорными столбами или колоннами. Опирается она не только на стены снаружи, но и на внутреннюю центральную опору ( в некоторых случаях — на две).

Если говорить про использование, то наслонные стропила – самые распространенные для жилых частных домов, которые, как правило, имеют внутренние стены-перегородки.

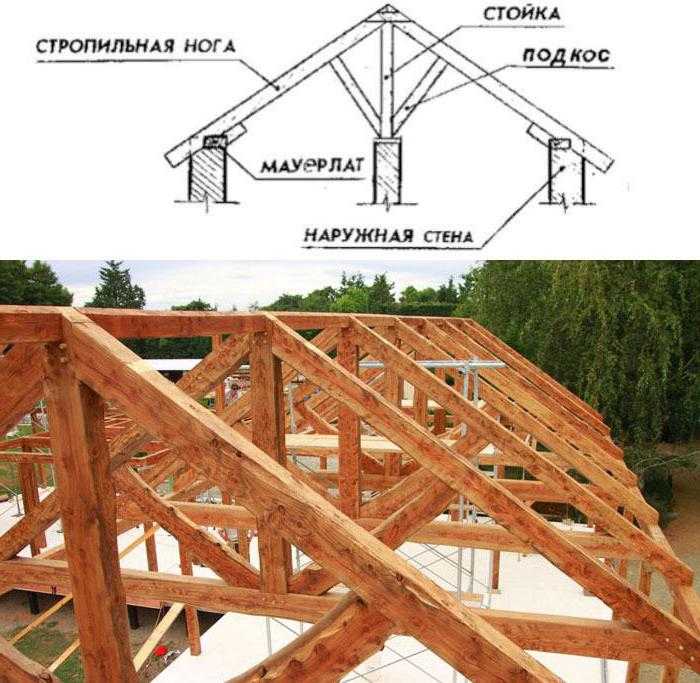

Составные элементы наслонной системы: две стропильные ноги, нижние края которых опираются и закрепляются на наружных стенах (мауэрлате), а верхние – на горизонтальном коньковом прогоне. Прогон, в свою очередь, удерживается вертикальными стойками, упертыми в промежуточную стену.

Это классическая схема устройства наслонной системы, подходящая для двухскатной крыши. С односкатной крышей прослеживаются те же правила, но с иной реализацией. Стропила, входящие в стропильную систему, укладывают с опорой на противоположные несущие стены (выходит, что только на две опоры). Внутренняя перегородка здесь не нужна. По сути, ее функцию выполняет более высокая стена.

Для повышения несущей способности стропильной конструкции, в систему внедряют подкосы. Их наличие позволяет увеличить длину перекрываемых пролетов.

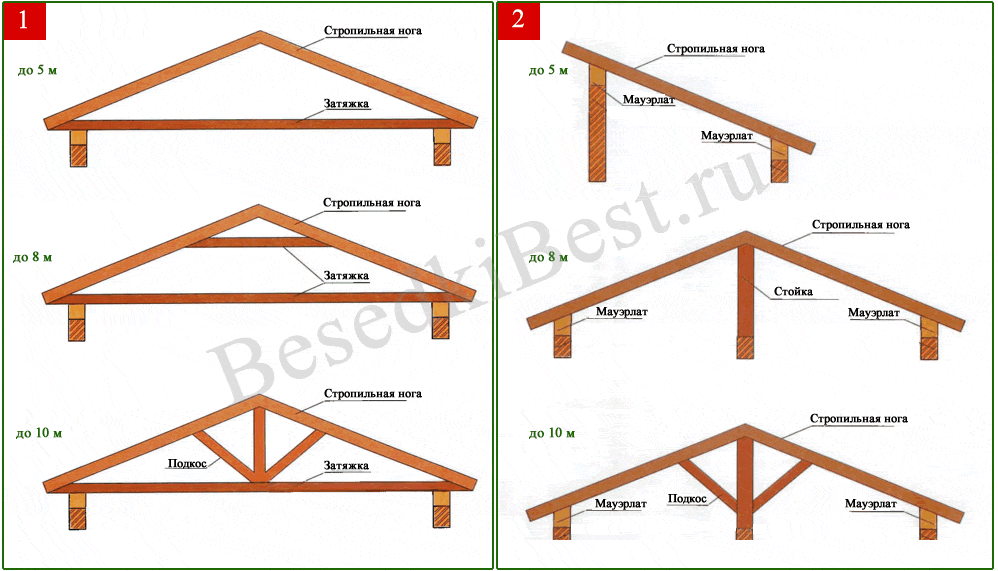

Для односкатных крыш возможно применение наслонных стропил без внедрения подкосов при пролетах до 4,5 м. Наличие подкоса увеличивает эту возможную длину до 6 м. Похожая тенденция прослеживается с двухскатными крышами. Двухскатная конструкция с одной промежуточной опорой используется для пролетов до 9 м. Установка подкосов увеличивает максимальную длину пролета до 10 м. А комбинация подкосов со схваткой (горизонтальной балкой, соединяющей пару стропильных ног) – до 14 м.

Существует несколько вариантов реализации наслонных систем, среди которых различают безраспорные и распорные конструкции с дополнительными поддерживающими подкосами, схватками, подстропильными балками.

Рассмотрим основные конструкции наслонных стропил.

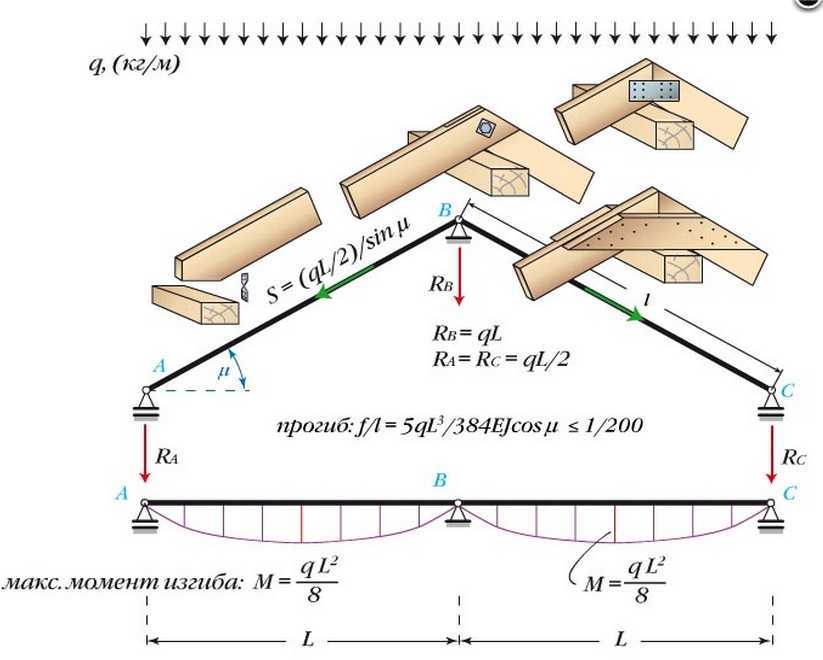

Данный вид наслонных стропил не дает распор на внешние стены. Нивелирование распирающих нагрузок происходит, благодаря особому сочетанию креплений. Один край стропилины всегда закрепляют жестко, а второй – на скользящей опоре. Это дает отсутствие распора.

Жесткое крепление может означать, что узел закреплен, но допускается поворот балки в шарнире (одна степень свободы).  Также существует жесткое защемление стропильной балки, при котором любые смещения невозможны (нулевая степень свободы).

Больше свободы дает скользящее крепление, которое позволяет стропильной ноге не только поворачиваться, но и смещаться горизонтально (две степени свободы).

Безраспорная конструкция характеризуется тем, что в ней всегда присутствует и жесткое, и скользящее крепление. Благодаря этому, под влиянием нагрузки, стропила изгибаются, не передавая распор на стены.

Варианты закрепления стропильных ног

Низ стропилины закрепляют жестко, верх – свободно (скользящая опора)

Нижний край стропилины крепят жестко к мауэрлату (одна степень свободы), путем врубки зубом. В другом случае применяют запил с фиксацией опорным бруском.

На верхнем конце стропилины делают горизонтальный пропил со скосом. Если врубка невозможна, то край стропильной ноги подшивают снизу обрезком балки и скрепляют с двух сторон монтажными пластинами. Крепление верхнего края стропилины к прогону выполняют по типу скользящей опоры. При этом противоположные стропилины укладывают на конек поочередно, без скреплений между собой. Поэтому двускатную крышу, выполненную по этой схеме можно воспринимать, как две односкатные крыши, прилегающие друг к другу.

Сложность схемы в том, что любая погрешность в реализации конькового узла, превращает безраспорную конструкцию в распорную. Поэтому  данный вариант редко используют для двухскатных крыш, чаще – для односкатных.

Низ стропильной ноги закрепляют свободно, верх – жестко

Самая распространенная схема для частных домов.

Нижний край стропилины закрепляют к мауэрлату на ползуне (металлической скобе), благодаря чему она может сдвигаться и изгибаться под нагрузкой. Чтобы стропилина не могла «уйти» в боковом направлении, с двух сторон ее фиксируют металлическими уголками или брусками.

Верх стропильных ног закрепляют на шарнире с допуском поворота (одна степень свободы). При этом коньковые узлы наслонных стропил данного типа выполняют так: края стропилин схлестывают между собой и соединяют болтом или гвоздями. Или же стыкуют предварительно срезанные под углом концы, а затем связывают их металлическими или деревянными накладками.

Низ стропильной ноги закрепляют свободно, верх – жестко защемляют

Эта схема отличается от предыдущей тем, что соединение стропил в коньковом узле выполняется с жестким защемлением. Стропила скошенными торцами опирают друг в друга, а затем связывают их между собой и коньковым прогоном двумя ригелями-затяжками. Получается узел с защемлением.

Низ стропильных ног соединяют с мауэрлатом свободно, на ползуне.

Данный вариант креплений отличается повышенной несущей способностью, позволяющей применять его в регионах с повышенным уровнем снеговых осадков.

Способы повышения устойчивости безраспорных систем

Все три рассмотренные стропильные системы показывают себя, как устойчивые при неравномерных нагрузках только в случае жесткой фиксации конькового прогона. То есть, когда его концы выводят на фронтоны или подпирают дополнительными накосными стропилами.

Если же коньковый прогон опирается только на стойки, крыша может потерять устойчивость. В рассмотренных втором и третьем вариантах (низ стропильной ноги на ползуне, верх – жестко закреплен) при увеличении нагрузки на один из скатов крыша будет смещаться в сторону увеличившейся нагрузки. Первый вариант сохранит форму, но только при идеально вертикальных стойках (под прогоном).

Чтобы, несмотря на нежесткую фиксацию прогона и неравномерные нагрузки, система стропил наслонная осталась устойчивой, ее дополняют горизонтальной схваткой. Схватка – это  балка, обычно с тем же сечением, что и у стропил.

Она скрепляется со стропилами гвоздями или болтами. Пересечение схваток и стоек фиксируется гвоздевым боем. Работу схватки можно охарактеризовать, как аварийную. В случае неравномерной большой нагрузки на скаты, схватка включается в работу и предохраняет систему от перекоса.

Укрепить систему с жестко закрепленным верхом и свободным низом (второй и третий варианты) можно с помощью небольшой трансформации нижнего узла. Стропильные ноги выводят за край стен. При этом само крепление остается скользящим, по типу ползуна.

Еще один вариант повышения устойчивости – жесткое крепление низа стоек, на которых удерживается горизонтальный коньковый прогон. Для этого их врубают в лежень и фиксируют к перекрытиям, например, используя накладки из досок или брусков.

В этом случае стропила опираются на несущие стены и передают им распор. Поэтому такие системы нельзя применять для домов, стены которых выстроены из газобетона. Газобетонные блоки совершенно не противостоят изгибу и разрушаются при распорных нагрузках. А другие материалы, например, кирпич или бетонные панели, легко выдерживают такие нагрузки и не деформируются.

Распорная система стропил требует наличия жестко закрепленного мауэрлата. Причем, чтобы выдержать распор, прочность стен должна быть высокой. Или же по верху стен должен идти неразрывный железобетонный пояс.

Для распорных стропил используют те же, рассмотренные выше для безраспорных систем, варианты креплений. Но с одним нюансом: все имеющиеся скользящие крепления (ползуны) заменяют на шарнирные с возможностью поворота. Для этого к низу стропилины прибивают опорный брус или делают врубку зубом в мауэрлат. Шарнирное крепление в коньковом узле выполняют, наложив стропила друг на друга и скрепив их гвоздевым боем или болтом.

Распорная конструкция – это нечто среднее между наслонными безраспорными и висячими системами. Коньковый прогон в них еще используется, но он уже не играет значительной роли. Ведь стропила уперты нижними краями в стены, а верхними краями – друг в друга. При просадке стен или прогибе конькового прогона под собственным весом, прогон перестает работать вообще.

Для повышения устойчивости системы в нее включается схватка, которая работает на сжатие. Она частично, хоть и в небольшой степени, снимает распор на стены. Для того, чтобы схватка сняла распор полностью, она должна соединить нижние края стропильных ног. Но тогда она станет уже не схваткой, а затяжкой.

Также уменьшает распор установка жестко зафиксированного конькового прогона.

Такие системы могут устраиваться как по распорным, так и по безраспорным схемам. Их отличие от уже рассмотренных вариантов состоит в наличие третьей опорной части под стропильной ногой – подкоса (подстропильной ноги).

Подкос меняет систему. Стропилина из однопролетной балки превращается в двухпролетную неразрезную. Это позволяет увеличить перекрываемый пролет, вплоть до 14 м. А также – уменьшить сечение стропил.

Подкос соединяют со стропилиной таким образом, чтобы не допустить ее смещения. Делается это следующим образом: подкос заводят под стропило и фиксируют деревянными накладками по бокам и снизу.

Эта конструкция наслонных стропил подходит для построек с двумя продольными несущими стенами или промежуточными поперечными стенами. Стойки в этом случае расположены не под коньком, а под стропилами. Коньковый прогон отсутствует.

Стропильные ноги в схеме опираются на две подстропильные балки (сквозные прогоны), которые, в свою очередь, уложены вдоль скатов крыши и опираются на вертикальные стойки. Стойки закреплены к несущим промежуточным стенам через лежни.

Сквозные прогоны можно и не включать в схему. Тогда стойки придется подводить непосредственно под каждую стропилину и закреплять с затяжкой гвоздевым боем.

Сверху стропильные ноги стыкуют между собой и связывают накладками из металла или дерева с двух сторон.

Отсутствие конькового прогона автоматически означает, что стропильная система образует распор.  Чтобы его нейтрализовать в безраспорном варианте системы, ниже сквозных прогонов закрепляют затяжку. При нагрузках она будет растягиваться и устранит нежелательный распор. Для сохранения устойчивости в системе используется схватка, закрепленная в нижней части сторопильных ног. Также от складывания конструкцию уберегут специальные расшивки, которые закрепляют крест-накрест между стойками.

В распорной системе схватку устанавливают выше сквозных прогонов. Тогда схватка под нагрузкой будет сжиматься и, по сути, превратится в ригель.

Установка стоек под стропильными ногами или сквозных прогонов (и отсутствие центральных стоек!) дает возможность использовать наслонные стропила данного типа для устройства просторных мансардных помещений. Другие схемы подходят только для чердачных помещений и мансард с перегородками.

Имея на руках рассчитанную схему устройства, можно приступать к монтажу стропильной системы. Установка выполняется в несколько этапов, основные из них такие:

1. По верху наружных стен укладывают мауэрлат – доску или брус. Чтобы предупредить загнивание мауэрлата, между ним и стеной прокладывают гидроизолирующий материал – рубероид, толь и т.

2. По верху промежуточной стены укладывают лежень, который необходим для крепления вертикальных стоек.

3. На лежне закрепляют стойки с шагом 3-6м.

4. Сверху, на стойки, устанавливают коньковый прогон.

5. Выставляют стропила с шагом 0,6-1,2 м. Снизу стропильная нога крепится к мауэрлату в соответствии с выбранной схемой креплений (на шарнире или на ползуне). Сверху стропильные ноги либо выкладывают отдельно на коньковый прогон, либо соединяют верхние края между собой, опирая на конек.

6. Если схема предусматривает, стропильные ноги соединяют горизонтальными схватками.

7. Опять же, по требованию схемы, выставляют подкосы, опорные элементы.

Выполняя работы по установке стропил нельзя допускать оплошностей. Следует помнить, что стропильная система – это каркас крыши, который должен выдерживать все возможные нагрузки. Неправильно рассчитанная или смонтированная система может запросто привести к перекосу и даже разрушению всей крыши.

Будьте в курсе!

Подпишитесь на новостную рассылку

Наслонные стропила двухскатной крыши: конструкция, узлы, крепление

Крыша – это важная часть любого дома, от которой зависит защита строения от различных негативных воздействий атмосферы. Она должна быть не только прочной и надежной, но и привлекательной, а также безопасной для использования. Все эти параметры обеспечиваются за счет монтажа на крыше строений специальных стропильных систем совместно с обрешеткой. Именно они принимают на себя различные нагрузки, распределяющиеся далее равномерно по стенам дома. Для строений, обладающих несущими стенами, располагающимися внутри дома, оптимальным выбором считаются наслонные стропила.

Устройство наслонных стропил

К их отличительной особенности относится наличие специального проветривания.

Важно! Наличие сквозных отверстий для проветривания обеспечивает долгий срок службы всей системы, так как для ее формирования используется древесина, поэтому не создаются условия для ее загнивания и разрушения.

Наслонная стропильная система считается достаточно простой в создании, поэтому нередко вовсе собственники жилых сооружений предпочитают самостоятельно заниматься процессом ее формирования. В нее входят конкретные узлы:

• стропильные ноги;
• специальные элементы, располагающиеся под стропилами;
• обрешетка, предназначенная для оптимальной укладки любого выбранного кровельного материала.

Система может применяться для разных видов крыш, в соответствии с чем, имеет определенные особенности:

• если выбирается односкатная крыша, то в состав системы входит оптимальное количество отдельных стропил, причем они краями упираются на стены строения, располагающиеся противоположно друг другу;
• наслонные стропила двускатной крыши состоят из пары ног стропил, располагающихся под конкретным углом друг к другу и упирающихся снизу в стены, а сверху в специальный прогон, поддерживаемый стойками.

Важно! Если вырастает длина пролета, то существует возможность возникновения прогиба или выворачивания ног стропил, а чтобы этого не случилось, необходимо пользоваться специальными подстропильными элементами, к которым относятся подкосы или стойки.

Наслонные стропила формируют специальные системы, причем они могут быть безраспорными или распорными. Отличия у них заключаются в методе, используемом для соединения стропил, а также в узлах опирания.

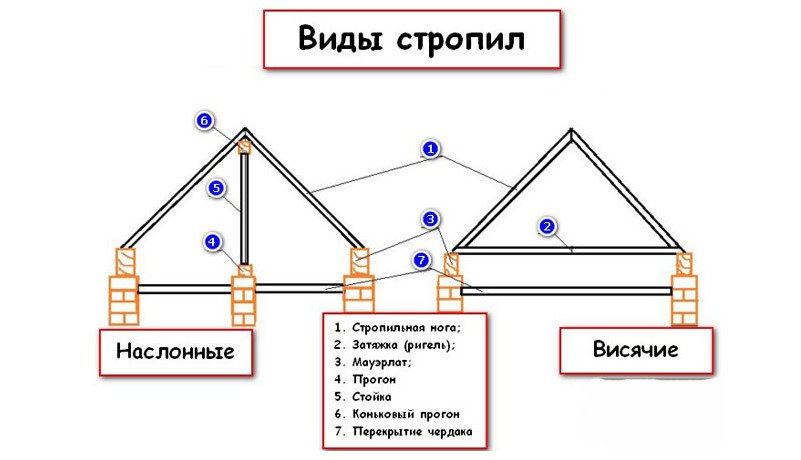

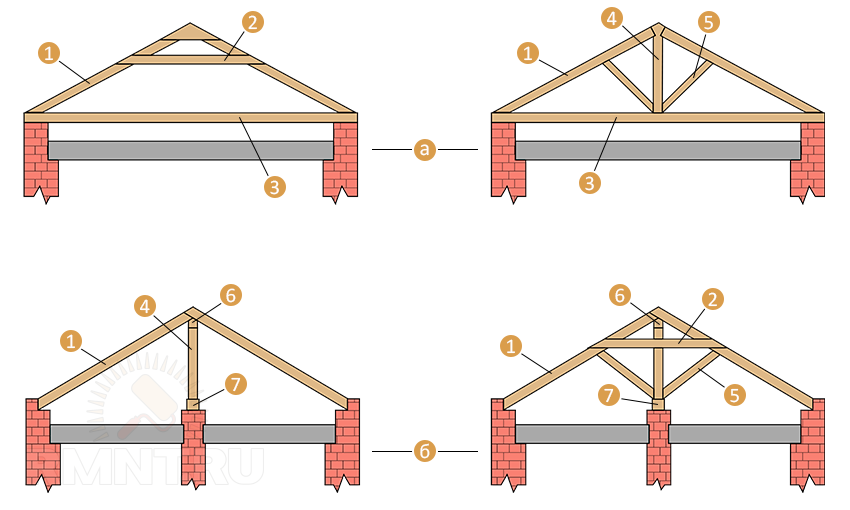

Какими отличиями обладают наслонные стропила и висячие?

Наслонные стропила не являются единственно возможными для создания конструкции на крыше, так как нередко для этого используются висячие элементы. Существуют многочисленные отличия между этими видами стропил, в которых рекомендуется предварительно разобраться, чтобы убедиться, что выбранные элементы подходят для конкретного дома. Для этого учитываются особенности:

• наслонная система считается оптимальной для строения, в котором имеется несколько дополнительных стен, используемых в качестве опоры для нее;
• для этой системы между опорами оставляется не больше 8 м, а также шаг стропил варьируется от 80 до 120 см;
• внизу наслонной системы имеется специальная опора, представленная подстропильными брусьями и мауэрлатом;
• разделяются стойки и прогоны с использованием подкосов, обеспечивающих создание действительно прочной конструкции, обладающей хорошей жесткостью;
• ноги стропил обычно обладают значительной длиной;
• у висячих стропил для создания опоры применяются только опорные стены, причем стропильные ноги имеют нагрузку в двух направлениях системы;
• висячие конструкции обладают существенной степенью нагрузки, поэтому имеется распирание стен, а нивелируются нагрузки особыми затяжками, объединяющими ноги.

Наслонные стропила обычно используются, когда создается двускатная крыша. Висячая может применяться для разных вид крыш и обладает особой спецификой, поэтому важно перед строительством оценить все имеющиеся отличия.

Особенности безраспорной системы

Безраспорная стропильная система оснащается ногами, работающими на изгиб, поэтому на стены не передается распирающее усилие по горизонтали. Она может создаваться тремя разными методами:

1. Внизу стропильной ноги формируется врубка, которая далее располагается на мауэрлате. Она может заменяться фиксацией специального опорного бруска. Сверху так же делается врубка, но она должна быть больше по размеру, а также располагается по горизонтали. В ней непременно создается небольшой скос, предотвращающий возникновение упора в прогон и создание сопротивления изгибу. Существуют ситуации, когда невозможно подрезать верх стропильной ноги. В этой ситуации наращиваются наслонные стропила искусственно, для чего используется обрезок стропила. Он прикрепляется с обеих сторон специальными монтажными пластинами.

2. Низ ноги формируется на специальном высокопрочном ползуне. Этот метод создания безраспорной системы используется наиболее часто. Верх элемента фиксируется болтами или гвоздями, а также допускается, чтобы стропила упирались друг в друга, после чего они соединяются пластинами из металла или накладками из древесины. При таком методе стропила крепятся к мауэрлату при предварительном расчете оптимального шага. Фиксируются стропила двумя гвоздями, вбиваемыми в боковые стороны элемента. Также допускается пользоваться всего одним гвоздем, но он забивается через верх. Можно для фиксации пользоваться металлическими пластинами.

3. Третий способ предполагает жесткое защемление конька. В этом случае верх прочно и надежно фиксируется, а вот низ формируется на ползуне. Такое крепление не создает распор на стены строения. Изгибающий момент образуется в коньке, причем он стремится разрушить его, а вот у стропил образуется небольшой прогиб. Такая установка обеспечивает получение определенного запаса прочности, повышающего дополнительно несущую способность крыши.

Важно! При использовании любого варианта создания безраспорной системы используется единый принцип, предполагающий, что один край стропил формируется на шарнире, дающим возможность сделать 1 поворот, а вот другой на специальной скользящей опоре.

Фиксация на различных жестких ползунах реализуется с применением различных крепежных элементов, таких как скобы или пластины из металла, а также нередко используется гвоздевой бой.

Специфика распорной системы

Распорная система предполагает крепление опоры с 1-ой степенью свободы. Весь процесс создания заключается в том, что верхние части стропил надежно и крепко фиксируются, для чего используются болты или гвозди. Это приводит к формированию специальной шарнирной опоры. К ее особенностям относится:

• имеются одинаковые схемы с безраспорной системой;
• как и безраспорная система, у распорной имеется одинаковое напряжение сжатия и изгиба;
• формируется специальный распор, за счет которого создается раздвигающее усилие, воздействующее на стены дома.

Важно! Данная система предполагает использование наслонных стропил совместно с висячими, поэтому нередко она называется смешанной.

К основным плюсам распорной системы относится:

• конструкция стойка перед разными видами нагрузок;
• непременно при ее создании к стенам строения фиксируется жестко и надежно мауэрлат;
• непременно устанавливаются деревянные коньковые прогоны, обладающие высокой жесткостью, что дает возможность уменьшить распор на стены дома;
• для увеличения жесткости прогона используются специальные стойки или подкосы, а также допускается применять консольные балки.

Важно! Допускается пользоваться такой системой для домов, возведенных из любого материала и для строений, в которых делается мансардный этаж.

Что включается в подстропильные элементы системы?

Крепление наслонных стропил может выполняться разными способами в зависимости от выбранной системы. При этом важно изучить, какими подстропильными элементами оснащается конструкция.

Важно! Подстропильные элементы могут быть разными, а при их выборе учитывается, создается ли двускатная крыша или какая-либо другая конструкция.

Наиболее часто выбираются изделия:

1. Горизонтальная схватка. Данный элемент применяется для увеличения устойчивости всей системы. Увеличивается надежность конструкции, хоть и не слишком сильно. Данная схватка фиксируется в месте, где имеется перекрещивание со стойками, обеспечивающими поддержание прогона конька. Если на крыше возникают равномерные нагрузки, то грамотно прикрепленная схватка действует на сжатие. Если же образуется просадка или прогиб прогона, то работает схватка на растяжение. Расстояние, на которое крепятся схватки, равно обычно не меньше 1,8 м, а это обусловлено созданием оптимальных условий для комфортного хождения людей по чердачному помещению. Во время фиксации схваток непременно формируются отверстия, которые будут меньше или равны 1 мм в диаметре. В них вставляются болты или специальные шпильки. Именно такая фиксация обеспечивает возможность сработать схватке в случае возникновения какого-либо аварийного случая.2. Жесткая фиксация нижних элементов стоек. Это приводит к повышению прочности наслонных стопил и всей стропильной системы в целом. Закрепляется низ стоек, обеспечивающий поддержку конькового прогона. Этот элемент применяется достаточно редко, так как для некоторых конструкций просто невозможно зафиксировать стойки, поэтому предварительно оценивается возможность их использования.

3. Использование подкоса. Если применяется этот элемент, то все наклонные части системы формируют специальную неразрезную балку. Фиксировать его надо под углом, который не будет меньше 45 градусов. Для этого используются разные накладки или допускается применять опорный брусок.

4. Подстропильные конструкции, состоящие из сквозных прогонов, укалывающихся на лежень, используются для строений, в которых имеется 2 несущие стены. Лежень непременно в такой системе упирается на внутренние стены.

Таким образом, правильный выбор системы, которая может быть безраспорной или распорной, а также грамотный подбор всех остальных элементов обеспечивает создание действительно прочной, надежной и долговечной крыши. Выбор различных элементов, имеющихся в стропильной системе, полностью зависит от ее конструкции и нагрузок, которые воздействуют на нее. Если планируется самостоятельно делать систему, состоящую из наслонных стропил, то предварительно уделяется много внимания и времени грамотным расчетам, позволяющим правильно зафиксировать разные части конструкции. Для повышения ее прочности и надежности применяются разнообразные подстропильные элементы, но они выбираются в соответствии с особенностями каждой системы.

Техническая информация — Truss Systems Hawaii

Apex :: Самая высокая точка фермы.

Чердачная ферма :: Ферма с мансардным помещением внутри фермы. Нижний пояс служит балкой перекрытия, а верхний — стропилом.

Обрешетка :: Обрешетка кровельная или потолочная. Обычно деревянные элементы крепятся к поясам фермы для поддержки черепицы или материала потолка. Также обеспечивает боковое ограничение фермы.

Опорная точка / точка опоры :: Точка, на которую опирается ферма. Ферма должна иметь две или более опор, расположенных в точках стропильных щитов.

Нижний пояс :: Элемент фермы, образующий нижний край фермы.

Стыковое соединение :: Соединение встык между двумя деревянными элементами.

Консоль :: Та часть фермы, которая выступает за пределы внешней основной опоры, не включая продолжения верхнего пояса или свесы.

Пояс :: Элементы фермы, образующие верхнюю и нижнюю кромки фермы.

Сосредоточенная нагрузка :: Нагрузка, приложенная в определенном положении, например, нагрузка, приложенная пересекающейся фермой.

Соединитель :: Легкие стальные пластины с зубьями, выступающими с одной стороны. При вдавливании в пересекающиеся деревянные элементы пластина соединяет элементы в жестком соединении.

Ползучесть :: Движение в результате длительного приложения нагрузки к деревянному элементу.

Постоянная нагрузка :: Постоянные нагрузки из-за веса материалов и собственного веса фермы.

Прогиб :: Перемещение фермы под действием приложенных нагрузок.

Расчетные нагрузки :: Различные нагрузки, на которые рассчитана ферма.

Распределенная нагрузка :: Нагрузки распределяются равномерно по стержню фермы.

Лицевая панель :: Отделка по краю карниза.

Фронтонная ферма :: Стандартная ферма треугольной формы.

Балочная ферма :: Ферма, предназначенная для поддержки одной или нескольких ферм.

Пяточное соединение :: Соединение фермы в месте соединения верхнего и нижнего поясов.

Пяточная точка :: Место на ферме, где нижний край нижнего пояса встречается с верхним поясом.

Вальма :: Пересечение двух поверхностей крыши над внешним углом здания.

Шатровая крыша :: Крыша, состоящая из стропил или ферм, расположенных по всему периметру стен.

Домкратная ферма :: Полуферма и часть семейства ферм, образующих хипсет.

King Post :: Вертикальная стенка в центре фермы фронтона или вертикальная стенка на конце фермы половинного фронтона.

Боковая скоба :: Ограничитель жесткости, установленный под прямым углом к ​​стенке или хорде для предотвращения коробления.

Продольная стяжка :: Ограничитель жесткости, установленный под прямым углом к ​​стенке или хорде для предотвращения коробления.

Текущая нагрузка :: Нагрузка в результате заселения или использования здания.

Свес :: Удлинение верхнего пояса за пределы опоры. Устройство карнизов на фронтонных фермах.

Панельная точка :: Точка, в которой несколько элементов фермы сходятся для образования соединения.

Точечное сращивание :: Стыковое соединение в поясе, совпадающем с пересечением стенки.

Шаг :: Угловой наклон пояса фермы, измеряемый в градусах.

Прогон :: Кровельные прогоны. Обычно деревянные элементы крепятся под прямым углом к ​​поясам фермы для поддержки профнастила крыши. Также обеспечивает боковое ограничение фермы. Аналогичен рейкам, за исключением того, что они расположены на большем расстоянии друг от друга.

Стропила :: Элемент крыши, поддерживающий кровельные рейки или кровельные прогоны в обычном строительстве. Стропила используют только прочность древесины на изгиб. Ферма крыши может также называться стропильной фермой.

Конек :: Самая высокая точка двускатной крыши.

Уступ :: Положение фермы, измеренное от внешней поверхности торцевой стены. Обычно используется для описания положения усеченных балок и стандартных ферм в вальме.

Пролет :: Горизонтальное расстояние между внешними краями опор фермы.

Перенесенный пролет :: Пролет стандартных ферм, поддерживаемых балочной фермой.

Упорный конец :: Описание фермы стандартной формы, но обрезанной до полного пролета.

Верхний пояс :: Элемент фермы, образующий верхний край фермы.

Ферма :: Каркас элементов, образующих легкую, прочную и жесткую конструкцию. Обычно это треугольная структура.

Долина :: Пересечение двух плоскостей кровли над внутренним углом здания.

Ферма долины или седельная ферма :: Часть набора ненесущих ферм для образования долины.

Web :: Внутренние элементы фермы. Обычно подвержены только осевым нагрузкам из-за действия фермы.

Ветровая нагрузка :: Ветровая нагрузка на крышу.

30 различных типов ферм крыши (показаны конфигурации)

2,5 К акции

• Facebook

Так же, как существует много типов крыш с множеством частей крыши, существует множество различных типов стропильных ферм. В этой обширной статье с помощью серии пользовательских схем ферм объясняются различные конфигурации ферм, которые вы можете использовать для различных крыш.

Хотя эта статья посвящена конфигурациям, у нас также есть очень классный набор иллюстраций, демонстрирующих различные части (анатомию) ферм крыши.

Если вам нужно построить ферму, хорошей отправной точкой будет получение четкого представления о многих вариантах, конструкциях и конфигурациях.

Похожие: Типы черепицы | Варианты ремонта крыши своими руками | Типы вентиляционных отверстий на крыше | Части желоба крыши

Различные типы ферм

Ниже вы найдете все типы ферм крыши, включая:

Конструкции ферм крыши

Типы ферм крыши

Типы опор крыши

A. Обзорная диаграмма различных типов ферм крыши с названиями и изображениями названия ферм.

B. Конфигурации треугольной фермы

Ниже приводится подробная разбивка и, в большинстве случаев, объяснение каждого типа фермы.

1. Ферма Studio-Two Bearing Points

2. Studio-Three Bearing Points

Используется на больших фермах и для создания наклонного потолка или дополнительного вертикального пространства.

3. Ферма для ящиков/лотков

Скатная ферма с наклонной (или не наклонной) вертикальной деталью внутреннего потолка. Он может принимать различные формы и часто используется в эстетических целях, добавляя высоту и акцентируя внимание на потолке. Этот тип ферм идеально подходит для столовой, гостиной, большой комнаты и кухни.

4. Ферма цилиндрического свода

Имеет характерный бочкообразный потолок. Чтобы придать потолку полуцилиндрический вид, этой ферме потребовалось бы множество маленьких кусочков дерева, скрепленных вместе. Этот декоративный тип фермы добавляет объем, сохраняет прохладу в помещении и имеет гипсокартон с относительно низкими эксплуатационными расходами. Его часто используют для подвалов и длинных коридоров.

5. Ферма Clear Story

Высокая стена между двумя наклонными сторонами с полосой узких окон. Эта структура позволяет свету и свежему воздуху проникать в комнату. В настоящее время он также используется в энергоэффективных зданиях.

6. Двойная консоль

Две горизонтальные балки, выступающие за пределы нагрузки, которую они несут, и закрепленные на одном конце. Двойная консольная ферма увеличивает высоту конструкции и придает легкий и изящный вид. Он часто используется в высотных зданиях, таких как выставочные здания и трибуны.

7. Тройная опора

8. Двухскатная

Скатная ферма с двумя наборами сторон с разным наклоном. Они часто располагаются спереди и сзади друг друга, причем передний шаг обычно круче. Используется для двускатных крыш.

9. Модифицированные ножницы Queen

Как следует из названия, эта скатная ферма имеет комбинированный вид фермы Queen Post и фермы Scissors. Его конфигурация паутины напоминает ферму Queen Post, а внешний вид напоминает ферму Scissors.

10. Ножницы Howe

Ферма Howe Scissors названа так потому, что ее внешний вид напоминает открытые ножницы. Его нижние пояса соединяются на вершине, образуя скатный или сводчатый потолок. Естественно, эта ферма используется в зданиях для создания скатной крыши.

11. Ферма вальмовой балки

Шаговая ферма с усеченной или плоской вершиной, чтобы она могла выдерживать большую нагрузку. Шатровые крыши более устойчивы, чем двускатные, и более устойчивы к сильным ветрам и ураганам.

12. Ступенчатая вальма

Вариант вальмовой фермы, самый универсальный из типов. Он имеет такой же уклон, как и стандартные фермы, но с плоской вершиной.

13. Комната на чердаке

Обычная ферма, внутреннее пространство которой превращено в комнату. Этот популярный тип смоляной фермы может быть универсальным и повышать ценность собственности. Его часто используют в гараже или гараже.

14. Каркасная ферма для крыши

Имеет вид сарая и похожа на чердачное помещение тем, что используется со встроенной системой перекрытий.

Также смотрите нашу галерею вальмовых крыш.

15. Полинезийская ферма

Имеет увеличенный уклон с двойным симметричным верхним поясом.

C. Типы моноферм

1. Конструкция монофермы

Моноферма представляет собой односкатную ферму, образующую прямоугольный треугольник. Крыша с монофермой обеспечивает больше солнечного света и визуального пространства, а также надлежащий дренаж и относительно дешевле. Он часто используется для навесов, гаражей или расширений существующей крыши.

2. Мононожницы

Это разновидность фермы с ножницами, которая используется в жилых, коммерческих и промышленных зданиях.

D. Общие типы ферм и пролетов

1. Королевская стойка

Простейшая ферма только с одной центральной вертикальной стойкой, двумя стропилами и стяжной балкой. Его часто используют в сарае, на крыльце и в гараже.

2. Queen Post

В отличие от King Post, ферма Queen Post имеет две центральные вертикальные стойки, две стропила и балку. Он легче, чем King Post, и может использоваться для покрытия больших площадей.

3. Fink

Имеет двойную V-образную форму полотна и наиболее широко используется в жилых домах и пешеходных мостах.

4. Howe

Разработанная Уильямом Хоу в 1840 году, эта обычная ферма с М-образной конфигурацией была очень популярна для строительства современных железнодорожных мостов.

5. Вентилятор

Имеет двойную конфигурацию полотна Queen Post или аналогичную конфигурации двойного V полотна фермы Fink.

6. Модифицированная королева

По сути, это та же ферма Queen Post, но с несколькими панелями с обеих сторон.

7. Double Fink

Это ферма Fink с одинаковым рисунком, повторяющимся с обеих сторон, так что конфигурация полотна выглядит как W вместо двойной V.

8. Double Howe

дополнительная пара вертикальных стоек и диагонали с обеих сторон.

9. Модифицированный вентилятор

Это ферма Double Fan с центральной вертикальной стойкой и дополнительной парой стоек и диагоналей.

10. Triple Fink

Это ферма Fink с одинаковым рисунком, повторяющимся три раза с обеих сторон, так что конфигурация полотна выглядит как три Vs.

11. Тройная ферма Howe

Конфигурация фермы Howe с двумя дополнительными парами вертикальных стоек и диагональю с обеих сторон.

12. Длинный пролет из трех частей

13. Приподнятый центральный пролет, состоящий из трех частей

E. Часто задаваемые вопросы

На каком расстоянии друг от друга должны располагаться фермы крыши?

Когда фермы крыши размещаются на вашем доме, в большинстве домов расстояние между ними должно быть не менее 24 дюймов. Однако в районах, расположенных в зонах ураганов, они могут быть ближе к 16 дюймам.

Какой длины могут быть пролеты стропильных ферм?

Общая длина стропильных ферм может достигать 80 метров или 262 футов.

Сколько стропильных ферм мне нужно?

Фактическое количество стропильных ферм, необходимых вашему дому, зависит от общего размера вашего дома, включая пристроенное гаражное пространство.

Какой вес может выдержать ферма крыши?

Ферма крыши может безопасно выдерживать от пяти до десяти фунтов веса.

Можно ли резать фермы крыши?

Некоторые фермы крыши можно разрезать, но это не то, чем вы занимаетесь в проекте «сделай сам». Они должны быть вырезаны инженером-строителем, чтобы обеспечить правильное распределение фундамента и веса дома.

Какая древесина используется для стропильных ферм?

Когда строятся фермы вашей крыши, они должны быть построены из пиломатериалов хвойных пород, чтобы можно было построить доски соответствующего размера. Не все типы древесины способны удовлетворить эти потребности в фермах крыши.

Стропильные фермы прочнее стропил?

После изготовления и установки всех необходимых стропильных ферм они становятся прочнее стропил крыши. Это идеально подходит для домов в районах с сильным ветром, который может сильно повредить крышу ветром.

Можно ли отремонтировать стропильные фермы?

Если у вас повреждены фермы крыши после урагана, вы можете вызвать инженера и отремонтировать их. Это быстрое решение и довольно доступное.

Нужно ли обрабатывать фермы крыши?

Фермы крыши не нуждаются в полной обработке, как древесина для наружных работ, потому что они быстро сохнут даже при воздействии влаги.
