Наружные стеновые панели: монтаж своими руками, особенности утепленных изделий (фото и видео)
монтаж своими руками, особенности утепленных изделий (фото и видео)
Основная задача, которая стоит перед производителями фасадных материалов – это обеспечение их надежности, долговечности, удобства для монтажа и привлекательного внешнего вида.
Поэтому отделка в наше время перешла на новый уровень и доказательством тому являются утепленные стеновые панели для наружной отделки, которым и посвящена данная статья.
Панели для отделки фасада
Общие сведения
Чаще всего люди не желают заниматься ремонтом фасада каждые 5-10 лет, поэтому вместо традиционной штукатурки и вагонки для отделки дома, все чаще отдают предпочтение стеновым фасадным панелям.
Эти изделия представляют собой отделочный материал, который состоит, как правило, из нескольких элементов:
- Каркаса;
- Утепляющего материала;
- Декоративного фасадного покрытия.
Также следует отметить, что между каркасом и стеной остается тепловой зазор, благодаря которому создается дополнительный эффект теплового экрана, что способствует еще большему утеплению строения.
Однако, существуют и однослойные панели, без утеплителя.
Дом, облицованный стеновыми панелями
Достоинства
Все фасадные панели, несмотря на разнообразие их видов,обладают некоторыми общими положительными моментами, среди которых можно выделить:
- Отсутствие «мокрых» процессов при монтаже, что позволяет выполнять облицовку в любое время года.
- Каждый вид изделия имеет множество моделей, которые отличаются текстурой и цветом. Это позволяет найти вариант отделки, который будет хорошо гармонировать с окружающим ландшафтом и соответствовать вашим личным предпочтениям. (См. также статью Отделка фасада дома из газобетона разными материалами.)
- Относительно небольшой вес, если сравнивать с натуральными материалами, которые они имитируют. Благодаря этому их можно использовать для зданий со «слабыми» фундаментами.
- Низкая цена, по сравнению с натуральными материалами.
- Отпадает необходимость затрат на приобретение дополнительного утеплителя (если покрытие многослойное).
Устройство сэндвич-панели
Виды панелей
Все панели отличаются по расцветке, способам монтажа, размерам и материалами, из которых выполнены.
Наиболее распространенными являются следующие виды панелей:
- Из металла с полимерным покрытием;
- Из древесных волокон;
- Навесные виниловые;
- Сэндвич-панели;
- Термопанели;
- Фасадные фиброцементные системы;
- Панели, которые имитируют камень или кирпич.
Теперь подробней рассмотрим наиболее популярные в нашей стране виды облицовочных покрытий для фасада.
Фиброцементные панели
Фиброцементные
Данный материал на 90 процентов состоит из цемента и минеральных составляющих, а остальные 10 процентов приходятся на целлюлозные волокна.
Эти панели могут имитировать самые разные материалы или быть покрытыми:
- Полиуретаном;
- Каменной крошкой;
- Акрилом.
Что касается достоинств материала, то можно выделить:
- Высокую морозоустойчивость;
- Отсутствие коррозии и гнили;
- Долговечность;
- Негорючесть;
- Устойчивость к перепадам температуры;
- Отличные тепло- и звукоизоляционные свойства.
К недостаткам этого материала относится высокое влагопоглощение и необходимость покраски перед использованием.
Металлическая панель с полимерным покрытием
Панели с полимерным покрытием
Основой этих изделий является алюминий и оцинкованная сталь, которая сверху защищена покрытием из полимеров. Верхний слой может быть гладким, либо покрытым перфорацией. Толщина материала составляет 0,56 мм, при этом вес находится в пределах 9-10 кг на метр квадратный.
Покрытие имеет ряд достоинств, среди которых можно выделить:
- Долговечность;
- Морозоустойчивость;
- Влагостойкость;
- Негорючесть;
- Щелоче- и кислотостойкость.
- Легко монтировать своими руками.
- Ударопрочность.
- Способность выдерживать большие перепады температур.
- Хорошие шумоизоляционные свойства.
К недостаткам материала относится низкая теплоизоляция, так как панели не имеют утеплителя. Поэтому необходимо использовать дополнительные теплоизоляционные материалы.
Также можно отдать предпочтение сэндвич-панелям, которые обладают теми же свойствами, но имеют утеплитель.
На фото – отделка стены панелями под кирпич
Панели под камень или кирпич
Стеновые панели под кирпич для наружной отделки в последнее время пользуются наибольшей популярностью при отделке фасадов. Чаще всего при их производстве используется смола с полипропиленовой основой.
После отделки данным материалом, здание выглядит так, как будто оно облицовано камнем или кирпичом.
Данный материал обладает следующими достоинствами:
- Структура материала устойчива к перепадам температуры;
- Покрытие не восприимчиво к воздействию ультрафиолетовых лучей;
- Обладает достаточной влагостойкостью;
- Длительный срок службы;
- Легко выполняется монтаж и при соблюдении технологии, не образуются мостики холода.
Обратите внимание!
Чтобы материал обладал всеми вышеперечисленными качествами, необходимо строго соблюдать инструкцию монтажа.
Панель из древесного полотна
Панели из древесных волокон
Данный материал представляет собой волокна расщепленной древесины, которые склеены под прессом. Как правило, плиты облицовываются полимерным материалом или шпоном. Благодаря этому, поверхность изделия напоминает поверхность древесины.
К достоинствам покрытия можно отнести:
- Высокую плотность;
- Экологическую чистоту;
- Отличные теплоизоляционные свойства;
- Морозоустойчивость;
- Простота монтажа;
- Срок службы около 10-15 лет.
Обратите внимание!
Из недостатков древесных панелей можно выделить горючесть и разбухание при длительном воздействии влаги.
Виниловые панели
Виниловые навесные панели
Данный облицовочный материал выполняют с использованием полимеров, модификаторов, стабилизаторов и красителей. Срок их службы составляет 30 лет и более. (См. также статью Отделка сайдингом фасада дома: инструкция.
)
Изделие имеет ряд достоинств:
- Пожаробезопасность;
- Водонепроницаемость;
- Выдерживает большие колебания температур;
- Материал не гниет и не ржавеет;
- Не выгорает;
- Легкость в монтаже.
Чаще всего используют такие стеновые панели для наружной отделки деревянного дома, так как внешне они напоминают дерево. Таким образом, виниловое покрытие позволяет защитить строение от негативного воздействия окружающей среды и при этом сохранить внешний вид деревянного дома.
К недостаткам винила можно отнести то, что он становится хрупким на морозе. Кроме того, сильный ветер зачастую приводить к растрескиванию панелей, что происходит в результате постоянной вибрации.
Монтаж термопанели
Термопанели
В основе данного материала лежит вспененный и завальцованный мраморной крошкой полиуретан, а также декоративный слой из клинкерной плитки. Такие панели хорошо защищают дом от холода.
Среди особенностей термопанелей можно выделить следующие моменты:
- Основным достоинством материала является долговечность – он способен служить до 50 лет.
- Изделие отличается устойчивостью к большим перепадам температуры – от -50 до + 110 градусов по Цельсию.
- Хорошие теплоизоляционные свойства, к тому же изделия надежно соединяются между собой благодаря креплению типа «гребень-паз», что предотвращает возникновение мостиков холода.
- Существует много вариаций расцветок термопанелей, что позволяет подобрать наиболее подходящий вариант облицовки.
- Покрытие абсолютно не впитывает влагу.
- Не требует особого ухода.
Схема монтажа панели
Монтаж панелей
Монтаж панелей не представляет собой ничего сложного.
Выполнять работу можно двумя способами:
- Непосредственно к стене. Данный способ применим в тех случаях, когда стены относительно ровные. Если же стены с дефектами, то их предварительно следует выровнять. Таким способом обычно монтируют клинкерные панели.
- Монтаж на обрешетку. Инструкция по установке данным способом подразумевает выравнивание стен при помощи обрешетки. Он является самым популярным и применяется для установки большинства панелей.
Он является самым популярным и применяется для установки большинства панелей.Вывод
Как мы выяснили, существует множество различных вариантов стеновых панелей, которые обладают разными характеристиками и отличаются своей стоимостью. Поэтому при выборе материала, следует учитывать свои финансовые возможности, личные предпочтения и требования, которые предъявляются к облицовке для вашего дома.
Дополнительную информацию по данной теме можно получить из видео в этой статье.
Добавить в избранное Версия для печати
3.3. Железобетонные наружные стеновые панели
Железобетонные
наружные стеновые панели чаще всего
выполняют по однорядной разрезке, т. е.
высотой на один этаж и длиной на одну
или две комнаты, а по конструктивному
исполнению они бывают однослойными,
двухслойными и трёхслойными (рис. 3.4 и
3.
а) Однослойные железобетонные наружные стеновые панели
Такие панели
изготавливают из лёгкого
конструктивно-теплоизоляционного
бетона на пористых заполнителях или из
автоклавных ячеистых бетонов (рис. 3.5).
С наружной стороны однослойные панели
покрывают защитно-отделочным слоем из
цементного раствора толщиной 20–25 мм
или 50–70 мм, а с внутренней стороны –
отделочным слоем толщиной 10–15 мм, т. е.
такие панели можно условно называть
«однослойными». Толщину наружных
защитно-отделочных слоёв назначают в
зависимости от природно-климатических
условий района строительства, и их
выполняют из паропроницаемых декоративных
растворов или бетонов либо из обычных
растворов с последующей окраской.
Отделка наружного фасадного слоя может
также выполняться керамическими,
стеклянными плитками или тонкими
плитками из пиленого камня либо дроблёными
каменными материалами.

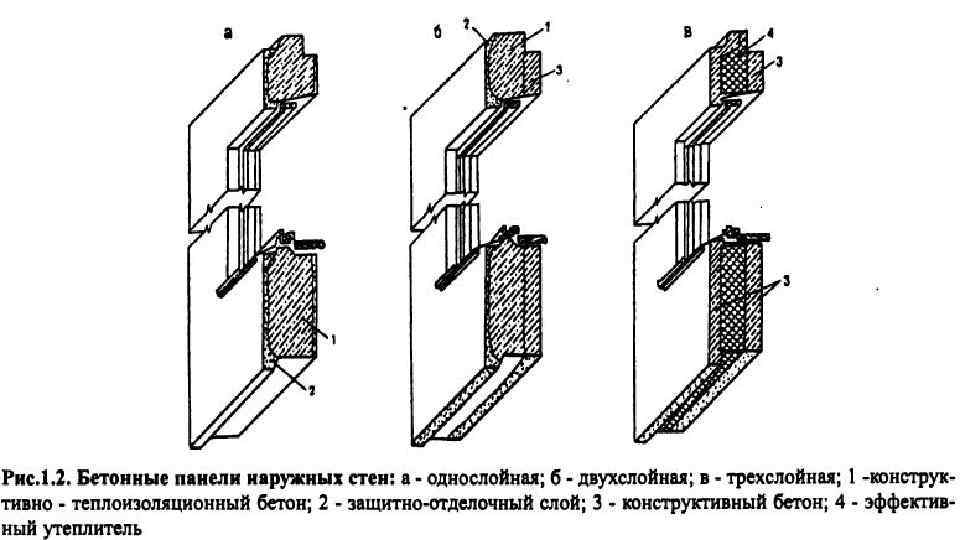

Рис. 3.4. Наружные железобетонные одно-, двух- и трёхслойные стеновые панели:
а – однослойная; б – двухслойная; в – трёхслойная; 1 – лёгкий конструктивно-теплоизоляционный бетон; 2 – наружный защитно-отделочный слой; 3 – конструктивный бетон; 4 – эффективный утеплитель
Рис. 3.5. Составные элементы поперечных сечений наружных железобетонныхстеновых панелей: а – с наружным защитно-отделочным слоем; б – с наружным защитно-отделочным и внутренним отделочным слоями; в – из ячеистого бетона; г – двухслойная с внутренним несущим слоем; д – трёхслойная с жёсткими связями между бетонными слоями; е – трёхслойная с гибкими связями между слоями;1 – конструктивно-теплоизоляционный или ячеистый бетон; 2 – наружный защитно-отделочный слой; 3 – внут-ренний отделочный слой; 4 – наружный и внутренний несущие слои; 5 – лёгкий теплоизоляционный бетон; 6 – арматура; 7 и 8 – элементы гибкой связи из антикоррозионной стали; 9 – эффективный утеплитель;δ– толщина утепляющего слоя
Однослойные панели
армируют по контуру сварным каркасом
из сеток, а над оконными проёмами –
сварным пространственным каркасом.
Для
исключения раскрытия трещин в углах
проёмов снаружи укладывают перекрёстные
стержни или Г-образные сетки (рис. 3.6).
Однослойные панели из автоклавных ячеистых бетонов не могут изготавливаться размером по высоте на всю этажную стену и из них выполняют стены с линейной ленточной разрезкой. Арматура таких панелей защищается от коррозии путём покрытия антикоррозионным составом.
Рис. 3.6. Схема армирования однослойной легкобетонной панели наружной стены:
1 – каркас перемычки; 2 – подъёмная петля; 3 – арматурный каркас; 4 – Г-образная арматурная сетка в фасадном слое
Из-за высокой
паропроницаемости лёгких бетонов и в
связи с этим возможностью образования
конденсата водяных паров внутри
однослойных панелей и его замерзания
при низкой температуре наружного
воздуха, такие панели целесообразно
применять для зданий с невысокой
относительной влажностью внутреннего
воздуха (не более 60 %). Толщина однослойных
панелей 240–320 мм, но не более 400 мм.
б) Двухслойные железобетонные наружные стеновые панели
Двухслойные стеновые панели состоят из внутреннего несущего слоя, выполненного из тяжёлого или лёгкого конструктивного бетона, и наружного утепляющего слоя из конструктивно-теплоизоляционного лёгкого бетона. Толщина внутреннего несущего слоя не менее 100 мм, а толщина наружного утепляющего слоя определяется расчётом на теплозащиту. Снаружи двухслойные стеновые панели имеют защитно-отделочный слой из цементного раствора толщиной 20–25 мм с такой отделкой, как и в однослойных панелях.
Так как внутренний
несущий слой из плотного бетона в
двухслойных панелях имеет низкую
паропроницаемость, то такие панели
могут применяться в зданиях с высокой
относительной влажностью внутреннего
воздуха. Армирование двухслойных
стеновых панелей выполняют аналогично
однослойным панелям, т. е. арматурный
каркас размещают в несущем и утепляющем
бетонных слоях, но рабочую арматуру
перемычек располагают в несущем бетонном
слое.
Общая толщина двухслойных стеновых
панелей не более 400 мм (рис 3.7).
в) Трёхслойные железобетонные наружные стеновые панели
Трёхслойные наружные стеновые панели состоят из внутреннего и наружного слоёв, выполненных из тяжёлого или плотного лёгкого конструктивного бетона, между которыми укладывают утепляющий слой из эффективного теплоизоляционного материала. Толщина утепляющего слоя определяются расчётом на теплозащиту, а толщины внутреннего и наружного бетонных слоёв зависят от конструктивного решения стеновой панели и величины воспринимаемых нагрузок.
Внутренний слой
панелей армируют пространственным
каркасом, а наружный слой – арматурной
сеткой. В зависимости от конструктивного
исполнения трёхслойные стеновые панели
бывают с гибкими или жёсткими связями
между внутренним и наружным бетонными
слоями (рис. 3.5 и 3.8). Гибкими связями
служат металлические стержни в виде
вертикальных подвесок и горизонтальных
подкосов, соединяющих арматурный каркас
внутреннего слоя и арматурную сетку
наружного слоя стеновой панели, т.
е. их
крепят сваркой или привязывают к
пространственному арматурному каркасу
внутреннего слоя и арматурной сетке
наружного слоя. Металлические стержни
гибких связей выполняют из коррозионностойкой
стали или они имеют антикоррозионное
покрытие в зоне утеплителя.
Гибкие связи обеспечивают независимую работу бетонных слоёв стеновой панели и исключают температурные усилия между слоями. Наружный слой в панелях с гибкими связями выполняет ограждающие функции и его толщина должна быть не менее 50 мм. Толщина внутреннего слоя в трёхслойных панелях с гибкими связями в несущих и самонесущих стеновых панелях – не менее 80 мм, а в ненесущих панелях – не менее 65 мм.
Рис 3.7. Двухслойная бетонная панель наружной стены: 1 и 2 – закладные детали для крепления радиаторов отопления; 3 – подъёмные петли; 4 – арматурный каркас; 5 – внутренний несущий слой; 6 – наружный защитно-отделочный слой; 7 – слив; 8 – подоконная доска; 9 – легкобетонный теплоизоляционный слой;Н– высота этажа;В– длина панели;h– толщина панели;δ– толщина теплоизоляционного слоя
В трёхслойных
стеновых панелях с жёсткими связями
внутренний и наружный бетонные слои
соединяются с помощью вертикальных и
горизонтальных бетонных армированных
рёбер.
Жёсткие связи обеспечивают
совместную статическую работу бетонных
слоёв стеновых панелей и защищают
соединительные арматурные стержни от
коррозии. Соединительные арматурные
стержни располагают в бетонных связевых
рёбрах и их прикрепляют сваркой или
привязывают к арматурному каркасу
внутреннего слоя и арматурной сетке
наружного слоя.
Недостаток от
устройства жёстких связей в наружных
стеновых панелях – это сквозные
теплопроводные включения, образуемые
рёбрами, что может приводить к выпадению
конденсата на внутренней поверхности
стен. Для уменьшения влияния теплопроводности
рёбер на температуру внутренней
поверхности стен их выполняют толщиной
не более 40 мм и желательно из лёгкого
бетона, а внутренний бетонный слой
утолщают до 80–120 мм. Толщина наружного
слоя не менее 50 мм. Наружная отделка
трёхслойных стеновых панелей выполняется
также как и одно- и двухслойных. Во всех
панелях наружных стен закладные детали
для крепления к другим конструктивным
элементам размещают в несущем слое.
Рис. 3.8. Трёхслойные бетонные панели наружных стен и связи их бетонных слоёв:
а – схема расположения гибких связей; б – то же жёстких связей: 1 – подвеска; 2 – распорка; 3 – подкос; 4 – ребро из бетона внешних слоёв; 5 – ребро из лёгкого бетона; 6 – внутренний бетонный слой; 7 – наружный бетонный слой; 8 – арматурный каркас внутреннего слоя; 9 – арматурная сетка наружного слоя; 10 – арматура рёбер; 11 – эффективный утеплитель
Панели для наружных стен и сайдинга
Создайте все самое лучшее с продуктами Max Compact для наружной облицовки фасадов
Креативность в дизайне проявляется во всех аспектах определения новых материалов, задающих тенденции. Архитекторы и дизайнеры не могут упустить ни одной возможности для реализации своего видения. Дайте волю своему воображению с продуктами для наружных работ Fundermax. Наше уникальное предложение компактных панелей HPL представляет собой прочную и привлекательную альтернативу традиционной внешней облицовке зданий.
Защитите свои здания на протяжении всего срока их службы, демонстрируя стиль и производительность.
Вдохновите владельцев зданий формой, цветом и материалом, которые расскажут историю вашего дизайна и при этом будут соответствовать творческим и эксплуатационным требованиям и ожиданиям. Товары для наружного применения Fundermax подходят для множества областей применения:
- Устойчивость к атмосферным воздействиям; подходит для любого климата
- Светостойкий; высокий уровень устойчивости к УФ-излучению
- Непористый
- Поверхности с двойной закалкой
- Стойкий к царапинам и истиранию
- Высокая ударопрочность
- Устойчив к растворителям
- Легко чистить
- Соответствует коду
- Простота установки
Придайте своему зданию характер и инновационный характер с помощью компактных панелей Fundermax HPL, также известных как фенольные панели.
Создайте волнение с Fundermax
Панели с цифровой печатью
Используя технологию цифровой графики, Individualdécor предлагает индивидуальные изображения для фирменного стиля, достопримечательностей, карт, спортивных логотипов и многого другого.
Добавьте нюансы, производительность и возможности дизайна.
Архитектурные панели
Архитектурные панели HPL создают визуальный интерес в облицовке, балконных панелях, перегородках и полах, защитных экранах и солнцезащитных зонтах, настилах бассейнов и противоскользящих поверхностях для ходьбы, а также уличной мебели.
Натуральные панели
Хотите уникальный внешний вид? В качестве интересной альтернативы стандартной внешней облицовке наши натуральные панели придают вашей конструкции вид дерева.
Устойчивые, гибкие решения для наружных панелей с Fundermax
Когда дело доходит до дизайна, здания должны быть привлекательными. Эта апелляция должна оцениваться по производительности и соответствию требованиям. Fundermax может предложить все три. Компания Fundermax вложила значительные средства в обеспечение сложных визуальных и тактильных ощущений с нашими продуктами, сбалансированных с производительностью и соответствием требованиям.
Fundermax позволяет подобрать продукты, отражающие силу природы, яркие акценты и обеспечивающие спокойствие и гармонию. Напротив, каменные и абстрактные декоры Fundermax предлагают волнение, структуру и современный дизайн. Какой бы ни была история дизайна, у Fundermax есть эстетика, дополняющая ее.
Fundermax верит в экологическую ответственность и принимает ее. Каждый процесс требует тщательного учета воздействия на окружающую среду, от закупки сырья до производства и утилизации отходов. Панели Fundermax вносят свой вклад в LEED в нескольких категориях. Внимание, которое Fundermax уделяет окружающей среде, означает, что вы делаете экологически ответственный выбор при выборе нашей продукции.
Сборные панели и системы наружных стен
Готовые готовые наружные стеновые панели
Sto Panel Technology обеспечивает строительную отрасль более разумной формой проектирования и строительства стен благодаря партнерским отношениям между ведущими подрядчиками, производителями и Sto Corp.
— ведущим в мире производителем решений для ограждающих конструкций.
Создавая фирменные, проверенные и гарантированно готовые готовые конструкции стеновых панелей, Sto Panel Technology предлагает владельцам, архитекторам, генеральным директорам/проектировщикам и консультантам по дизайну узнаваемый стандарт высокого качества для производства и монтажа наружных стен их зданий.
Хотите узнать больше?
Преимущества
Особенности
Преимущества
View Systems
STO Panel Videos
Technology Technology Technologe Technologive строительный процесс
Проект. конкретные решения по конструктивности, которые больше нигде не доступны. Наш широкий ассортимент полностью спроектированных и протестированных сборных стеновых панелей StoPanel производится на заводах с контролем качества. Услуги помощи при проектировании и поддержка позволяют разрабатывать уникальные решения для конкретных задач проекта, эффективно управлять затратами, трудовыми ресурсами и графиком, снижая при этом риски и улучшая результаты проекта.
Исполнение проекта
Воплотите свое дизайнерское видение в жизнь с помощью тщательных, проверенных и разработанных методов. Sto Panel Technology предлагает широкий спектр высококачественных эстетических решений, множество энергосберегающих стеновых систем, соответствующих нормам, уникальные решения проблем конструктивности проекта, а также процесс, который ускоряет график строительства, сокращает количество отходов и повышает качество.
Инвестиционная уверенность
Sto Panel Technology предлагает высококачественные системы, которые отличаются долговечностью, низкими эксплуатационными расходами, надежностью и эстетичностью, а процесс производства и установки обеспечивает точность графика и стоимости, помогая вам максимизировать ваши инвестиции при одновременном сокращении проекта риск.
Особенности технологии панелей Sto
Проверенные, проверенные системы
Системы StoPanel представляют собой полностью спроектированные, испытанные и соответствующие нормам сборные стеновые панели.
Они доступны с широким спектром эстетических вариантов поверхности, включая кирпич, металл, натуральный камень и самые современные легкие энергосберегающие системы покрытий.
Щелкните здесь, чтобы ознакомиться с нашими системами Sto Panel Technology.
Национальная сеть
Филиалы Sto Panel Technology расположены на всех крупных строительных рынках. Эти опытные производители производят продукцию в соответствии со спецификациями системы StoPanel на предприятиях с контролем качества по всей стране. Это обеспечивает постоянство качества и дизайна независимо от того, где находится проект.
Щелкните здесь, чтобы обратиться к специалисту Sto Panel Technology за помощью в поиске ближайшего к вам филиала.
Design Assist Services
Эксперты Sto Panel Technology могут предоставить все, от оценки проекта для сборных конструкций до услуг по оказанию помощи при проектировании панелей и решения проблем для конкретных проектов и ограничений.
