Наружное утепление кирпичных стен: Утепление наружной стены кирпичного дома своими руками

Утепление кирпичных стен снаружи пенополистиролом: как утеплить дом пенопластом

При сооружении собственного дома следует учитывать всевозможные факторы, которые способны обеспечить комфортное и уютное проживание в таком жилище. К примеру, правильно выполненное утепление стен из кирпича с наружной стороны поспособствует существенному снижению затрат на отопление здания. Экспериментально установлен тот факт, что для поддержания нормальной температуры в кирпичных домах расходуется до 40% от общего количества электроэнергии, потребляемой проживающими. Наружное утепление стен поможет сэкономить определенные средства.

Наружные стены из кирпича, толщина которых приблизительно 40–60 см, обеспечивают втрое меньшую теплоизоляцию, чем необходимо для рекомендованного уровня комфорта. По этой причине, целесообразно производить наружное и внутреннее утепление стеновых поверхностей, используя специальные материалы, предназначенные для уменьшения теплопроводности основных конструкционных элементов сооружения. Такие изоляторы не будут препятствовать установке облицовки или декоративной отделке.

Содержание статьи

• 1 Особенности наружного утепления
• 2 Этапы проведения работ
• 3 Подготовительные работы
• 4 Подготовка утеплителя
• 5 Монтаж пенопласта
• 6 Отделочные работы
  • 6.1 Похожие статьи

Особенности наружного утепления

Практическими исследованиями доказано, что кирпич обладает довольно высокими эксплуатационными характеристиками, а также является надежным материалом, устойчивым к воздействию внешней среды. Несмотря на такие достоинства, он имеет один существенный недостаток, определяющийся высокой степенью теплопроводности.

На практике, это свидетельствует о том, что стены из кирпича плохо удерживают тепло.

В холодное время года даже полуметровая толщина такой стены не обеспечивает необходимой теплоизоляции. Неплохим решением такой проблемы может стать утепление кирпичных стен снаружи толстым пенополистиролом или ватой на минеральной основе. Для таких целей также можно использовать керамзитобетон, шлак или пеностекло.

Каждый из перечисленных материалов укладывается по-своему. Поверх таких утеплителей монтируется или наносится отделка, в зависимости от выбранного способа облицовки фасада. Отделочные материалы выступают в качестве дополнительной защиты наружных стен сооружения от воздействия внешней среды. Для таких целей применяются различные панели в виде сайдинга или вагонки, а также декоративная штукатурка и специальные краски.

Этапы проведения работ

Строительные работы, связанные с утеплением фасада здания, предполагают несколько рабочих этапов с соблюдением определенной последовательности операций. Утепление производится в несколько стадий, а именно:

• подготовительные работы, направленные на очистку и выравнивание поверхностей;
• грунтовка стен;
• монтаж пенополистирола;
• фиксация листов утеплителя;
• отделочные работы.

На каждом этапе работ используются специальные инструменты и материалы, от качества которых будет зависеть конечный результат. Установку утеплителя следует производить в сухую и теплую погоду с тем, чтобы обеспечить более надежное и прочное соединение поверхности с материалом.

Подготовительные работы

Процесс монтажа теплоизоляционного материала на поверхность фасада желательно производить в безветренную погоду при теплой температуре воздуха. Перед проведением работ по утеплению кирпичных стен необходимо определиться с количеством материалов и комплектующих элементов.

Для этого следует вычислить площадь поверхности стен снаружи здания. Выполняя замеры фасада, нужно учитывать наличие на нем оконных и дверных проемов, а также внешних архитектурных элементов.

Перед укладкой теплоизоляционного материала следует произвести подготовку поверхности стен снаружи, от качества которой будет зависеть вся дальнейшая отделка. С поверхностей фасада удаляется старое покрытие, выступающие наружу элементы, а также фрагменты разрушившейся штукатурки, которые могут повлиять на плотность прилегания к стене утеплителя.

Когда заделанные раствором разрушенные фрагменты фасада высохнут, производятся работы по грунтовке всей поверхности стен снаружи, что обеспечит им дополнительную защиту от проникновения влаги извне. Грунтовка фасада обычно предполагает нанесение защитного состава в несколько слоев с выдерживанием времени высыхания каждого. При необходимости производятся работы по восстановлению разрушившейся со временем кирпичной кладки.

Подготовка утеплителя

Стандартные листы вспененного полистирола представляют собой плоские изделия, имеющие квадратную форму с ребром в 1 метр. Такие размеры утеплителя обеспечивают определенные удобства при его монтаже снаружи стен, поскольку укладка занимает меньше времени по сравнению с другими материалами. Однако стены имеют своеобразные архитектурные особенности, что требует подрезки панелей пенопласта. На практике, это не вызывает больших трудностей, поскольку такой материал легко режется малярным ножом.

Монтаж пенопласта

После подготовки поверхности стен можно приступать к их утеплению пенополистиролом, заранее приготовленным и порезанным на соответствующие фрагменты. Укладка утеплителя начинается всегда с нижней части фасада. Для большей устойчивости листов внизу можно установить цокольный профиль, который будет ориентиром и фиксатором материала, пока не высохнет клеевой раствор.

Такую планку можно не использовать, если утепление пенополистиролом предполагает использование специальных прижимных грибков из полипропилена.

На поверхность листа пенопласта наносится специальный клеевой раствор, после чего панель прикладывается к поверхности стены и плотно прижимается. Для обеспечения более надежной фиксации утеплитель можно прикрепить специальным прижимным элементом при помощи дюбеля, предварительно просверлив в стене отверстие. Обычно при утеплении фасада пенополистиролом такие фиксаторы устанавливают по углам листа. В итоге получается 4 грибка на лист, что обеспечивает высокую надежность сцепления материала с поверхностью.

Таким образом, листы монтируются снаружи снизу вверх, обеспечивая утепление всей внешней поверхности. Швы между отдельными элементами тщательно замазываются этим же раствором, который обладает также хорошими гидроизоляционными свойствами. На практике, утепление кирпичных стен решает задачу необходимой стенам здания гидроизоляции. После того, как снаружи везде уложен утеплитель, а швы заделаны раствором, необходимо выдержать некоторое время с тем, чтобы обеспечить высыхание и отвердевание клея.

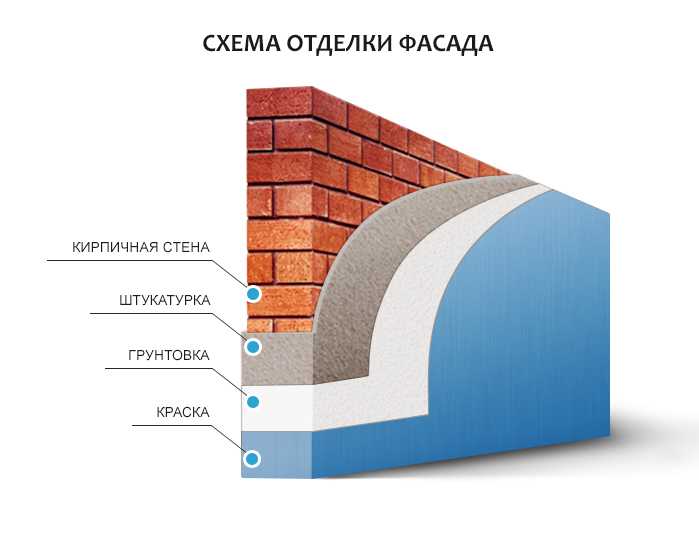

Отделочные работы

Внешнее утепление стен снаружи также подразумевает проведение отделочных работ, которые обеспечат фасаду облицовку или декоративное покрытие. После высыхания клеевого состава, который фиксировал пенопласт, производятся работы по отделке фасада снаружи. Для этого можно использовать специальные облицовочные панели, которые обеспечат дополнительное утепление кирпичному зданию. Обычно для этих целей применяется сайдинг, панели которого монтируются на специально установленную обрешетку. По желанию застройщика фасад можно отделать декоративной штукатуркой, что также придаст ему завершенный вид.

Похожие статьи

Утепление кирпичного дома снаружи в компании Стройинлок в Москве и области

Практика использования кирпича в качестве строительного материала для несущих и внутренних стен домов насчитывает тысячелетия. Это доказывает долговечность кирпичных строений сохранившихся до нашего времени. Такой дом, построенный сегодня, перейдет по наследству не только детям, но внукам и правнукам.

Архитектурные возможности, внешняя эстетика, доступность – эти и многие другие аспекты формируют спрос на кирпичные здания. Благодаря большой теплоемкости кирпичный дом будет долго сохранять прохладу в летний зной, а в зимние холода – тепло.

Существует только один минус кирпича – это его высокие параметры теплопроводности, что при росте цен на энергоносители становится серьезным недостатком. Тем не менее, проблема вполне решаема.

Основные способы улучшения теплосбережения кирпичного дома

Сохранившиеся монастырские постройки имеют толщину стен, равную 1,5 метра. Это решало задачу сохранения тепла внутри помещений. В советское время стены домов строили в 2,5 кирпича. Дешевая электроэнергия позволяла не экономить на отоплении, и толщины стены в 64 см было достаточно для жизни в комфортных условиях.

С ростом стоимости энергоносителей пришлось задуматься об эффективных способах сохранения тепла при строительстве домов с кирпичной кладкой стен. Требуется это и в соответствии с современными техническими нормами по теплоизоляции. Чтобы соответствовать всем законодательным нормативам, используя в качестве строительного материала только кирпич, пришлось бы возводить стены толщиной минимум в два метра, что совершенно неприемлемо на практике.

Уменьшить теплопотери можно разными способами:

1. Использовать не полнотелый, а пустотелый (щелевой) или поризованный кирпич. Внутренние воздушные полости или поры значительно снижают теплопроводность. Но здесь возникает вопрос о компромиссе между теплосбережением и прочностью.
2. Применить многослойное утепление стен из кирпича.

Комбинированные стены кирпичных домов

Наиболее распространенный вариант комбинирования представляет собой «пирог» из трех основных составных частей:

• Кладки несущей стены из поризованного или пустотелого кирпича.
• Использования утеплителя. В его качестве может выступать минвата и пенопласт или их разновидности. К примеру, минераловатные плиты и экструдированный полистирол.
• Наружной отделки фасадными панелями, сайдингом, лицевым кирпичом или паропроницаемой штукатуркой («мокрый фасад»).

Критерии выбора утеплителя

Для надежного утепления фасадов дома из кирпича важен подбор материалов, имеющих наилучшие показатели по следующим критериям:

1. Теплопроводность. Утеплитель выбирают основываясь показателями коэффициента теплопроводности.
2. Горючесть. Подходят утеплители класса «Г1» и имеющие маркировку «С».
3. Водопоглощение. Имеет значение коэффициент водопоглощения. Он чем ниже, тем водопоглощение меньше.
4. Плотность выбранного утеплителя – материал тем легче, чем меньше его плотность.
5. Звукоизоляция.
6. Экологичность утеплителя – критерий, важный для здоровья.

Утеплители для кирпичных стен дома

Выбор утеплителя обосновывается его характеристиками. Любой материал имеет качества, которые необходимо учитывать при проектировании системы утепления фасада.

Пенополистирол (пенопласт). Теплопроводность в пределах 0,039. Влагостойкий, экологически безопасный, легкий, с хорошей звукоизоляцией материал. Плотность материала – до 50 кг/м2, оптимальная толщина листа – 10 см. Легко крепится к стеновой поверхности на клей. Недостатки — горючесть, хрупкость, низкий коэффициент паропроницаемости, светочувствительность.

Следующий по популярности материал – минеральная вата. Ее преимущества в продолжительном сроке эксплуатации, низкой способности проведения тепла — 0,040 — 0,045 Вт/(м*К) и небольшой цене. Вата отлично поглощает шумы и пропускает пар. Чтобы эффективно утеплить дом достаточно проложить ее слоем в 10-15 см. К плюсам относится также легкость монтажа и ценовая доступность. К недостаткам – впитывание влаги, что требует проведения гидроизоляционных работ. Минвата идеально подходит при выборе сайдинга для отделки фасада.

Теплая штукатурка известна самым низким коэффициентом по параметру теплопроводность. Это огнеупорный, паростойкий и звуконепроницаемый утеплитель. Он не горюч, не токсичен, экологичен и дешев – благодаря используемым для его производства материалам. Выполнить оштукатуривание дома своими руками сможет даже новичок. Из недостатков – большая нагрузка на основание и необходимость контролировать слой нанесения – максимально 5 см.

Лучший утеплитель по многим характеристикам – экструдированный пенополистирол. Он наиболее плотный и прочный, обладает необходимым коэффициентом теплопроводности. Применение экструдированного пенополистирола исключает такие процессы как коррозия, гниение или появление плесени. Большим плюсом считается незначительный вес, исключающий нагрузку на основание дома и долговечность – срок службы этого теплоизолятора превышает пятьдесят лет, а также простой монтаж. Из минусов – высокая стоимость.

Утепление стен из кирпича пенополистиролом

Эффективно и быстро утеплить кирпичный дом снаружи удается путем утолщения стены блоками пенополистирола М25. Он надежно защищает здание от пониженных температур воздуха, уличного гама и избыточной влажности.

Монтаж пенополистирола подразумевает определенный порядок работ. Подготовительный этап. Стены выравнивают штукатурной смесью, зачищают от грязных мест и грунтуют. Утеплитель крепится к поверхности стен на дюбеля 100 *10 мм либо с помощью клея. Наносится разметка и устанавливается цокольный профиль. От его уровня в шахматном порядке начинается укладка листов пенополистирола первого уровня, предварительно подготовленных для размещения на стене.

Выбор клея определяется его пригодностью для работы с пенополистиролом. Его нанесение зубчатым шпателем строго в горизонтальном направлении способствует выходу воздуха из-под блоков при их накладывании на увлажненную поверхность.

Укладываются пенополистирольные плиты слева направо с некоторым смещением на ½ части листа предыдущего ряда. В случае образования щелей, их заделывают кусками пенопласта или клеем. По факту высыхания состава (необходимо выждать около двух суток) утеплитель фиксируется дюбелями (пять точек на один лист) и металлическими уголками по краям проемов окон и углов стен.

Нанесение слоя клея на всю поверхность с закрепленными на ней листами пенополистирола обеспечит выравнивание утепляемой поверхности и ее подготовку к процессу армирования.

Заранее нарезанная сетка укладывается внахлест и притирается к стене валиком, после чего дополнительно покрывается клеевой массой. И только дождавшись окончательного высыхания можно переходить к оштукатуриванию церезитовой смесью, накладывая ее широким шпателем слоем в 2-3 мм. Завершающие этапы — затирка, грунтование, нанесение фасадной краски.

Утепление минеральной ватой

Этот способ предпочтителен, если выбрать для наружной отделки сайдинг. Применение вентилируемых фасадов для утепления стен дома способствует защите от сырости и снижению степени паропроницаемости.

Так как в качестве утеплителя выбрана минеральная или базальтовая вата, хорошо впитывающая в себя воду, то перед монтажом каркаса к кирпичной стене крепится пароизолятор. Плотность расположения блоков минеральной ваты внутри каркаса обеспечивается меньшими размерами его ячеек. Для монтажа базальтовой ваты каркас не нужен. После чего степлером закрепляется слой гидроизоляции. Завершающий этап — декоративная обшивка сайдинговыми панелями.

Комплексное утепление стен дома позволит решить задачу сохранения тепла внутри здания, защитить стены от промерзания, от разрушительного внешнего воздействия окружающей среды и других проблем. Определиться, каким именно способом лучше утеплить снаружи строение, какие материалы и в каком количестве приобрести помогут менеджеры компании «СТРОЙИНЛОК».

Предварительную полезную информацию о товарах и услугах можно узнать, посетив сайт организации, где благодаря оптимизации легко получить ответ не только на вопрос, имеющий отношение к рассматриваемой теме, но и повысить свою экспертность по многим другим позициям в сфере строительства и ремонта.

BA-1204: Внешняя изоляция каменных стен и стен с деревянным каркасом

Внешняя изоляция является эффективным средством повышения общего теплового сопротивления стеновых конструкций. Он также имеет другие преимущества, включая улучшенное управление водными ресурсами и часто повышенную герметичность здания. Однако инженерная база и вспомогательные работы по наружной изоляции не проводились, что создавало препятствия для принятия строительных норм и правил. Кроме того, стратегии управления водными ресурсами и методы интеграции оконных систем, дверных систем, террас, балконов и пересечений стен крыши не были должным образом разработаны. Этот пробел также препятствует более широкому развертыванию.

В рамках этого исследовательского проекта Building Science Corporation (BSC) разработала базовый инженерный анализ для поддержки установки толстых слоев внешней изоляции (от 2 до 8 дюймов) на существующие каменные стены и стены с деревянным каркасом. В качестве места крепления обшивки использовались планки деревянной обшивки (крепящиеся через утеплитель обратно к конструкции). Детали управления водными ресурсами, необходимые для соединения наружных изолированных стеновых конструкций с крышами, балконами, палубами и окнами, были созданы в качестве руководства для интеграции стратегий внешней изоляции с другими элементами ограждения.

Сопротивление выдергиванию ветровой нагрузки было определено на основе рекомендаций, изложенных в Национальных технических условиях проектирования деревянных конструкций (Американская ассоциация лесной и бумажной промышленности, 2005 г., глава 11, «Крепежные детали на дюбелях»). Во всех случаях пропускная способность не зависит от толщины внешней изоляции.

Анализ допустимой нагрузки под действием силы тяжести является более сложным и включает множество переменных, которые необходимо учитывать при креплении облицовки. BSC выполнила численный анализ для толщины изоляции от 1 дюйма до 8 дюймов (с шагом 1 дюйм). Лабораторные испытания были ограничены установками толщиной 4 и 8 дюймов. Намерение состояло в том, что результаты от 4-in. испытание может быть применено к установкам до 4 дюймов и 8 дюймов. результаты испытаний могут быть применены к установкам размером от 4 до 8 дюймов

BSC определила, что допустимый прогиб, а не предельная грузоподъемность систем определял конструкцию. Для сайдинга внахлест и панельной облицовки с соединениями (металл, винил, дерево и фиброцемент) движение носит эстетический характер, а не является проблемой для здоровья и безопасности. Приемлемая величина прогиба будет зависеть от приемлемой эстетики выбранной системы облицовки. Для большинства систем сайдинга или панельной облицовки могут быть допустимы отклонения до 1/16 дюйма или даже 1/8 дюйма, поскольку допуски на материал и установку намного превышают потенциальный зазор. В связи с этим BSC рекомендует ограничивать прогиб до 1/16 дюйма в процессе эксплуатации, если только не будет продемонстрировано, что допускаются более крупные прогибы.

Для хрупких облицовок (таких как штукатурка и искусственный камень) движение может привести к растрескиванию и возможному отслаиванию материала. Для этих систем BSC рекомендует установить предел прогиба в процессе эксплуатации, чтобы предотвратить прогиб, который может повредить оболочку или нарушить ее функцию. Предел 1/64 дюйма предлагается для хрупких оболочек после первоначального прогиба.

Наиболее распространенные системы облицовки жилых помещений (металл, винил, дерево и фиброцемент) достаточно легкие (<5 фунтов на квадратный фут), поэтому их крепление к обрешетке поверх изоляции любой толщины не создает проблем. Для этих систем облицовки прогнозируемый прогиб, основанный на разумном горизонтальном расстоянии (от 16 до 24 дюймов в центре) и вертикальном расстоянии между крепежными элементами (до 24 дюймов в центре), настолько мал (1/200 дюйма . ), а эффекты ползучести настолько минимальны, что прогиб не приближается к предлагаемому 1/16 дюйма. максимальный эксплуатационный предел прогиба.

Для более тяжелых систем облицовки (> 10 фунтов на квадратный фут) начальный прогиб находится в пределах предлагаемого предела прогиба. Однако существует недостаточная информация о потенциальном тепловом и влажностном расширении и сжатии, а также о ползучести некоторых изоляционных материалов в открытых средах для прогнозирования деформации в течение длительного срока службы. Необходимы дополнительные исследования долговременного отклонения более тяжелых облицовок в открытых средах.

Интеграция внешней изоляции в стратегию управления водными ресурсами здания требует тщательной детализации стыков с другими элементами ограждения.

По большей части размещение водонепроницаемого барьера снаружи изоляции было самым простым, потому что детали во многом аналогичны стандартным методам строительства. Часто возникает вопрос о том, как поддерживать элементы, которые когда-то располагались в стене несущего каркаса, а теперь «выдвинуты» наружу в плоскость внешней изоляции (например, окна и отливы ступеней). Для решения этих проблем в проект можно интегрировать осторожное использование блокирующих или блочных расширений.

И наоборот, размещение водонепроницаемого барьера внутри внешней изоляции было более трудным для подрядчиков из-за некоторых существенных отклонений от стандартных строительных деталей и общих последовательностей строительства. Эти опасения усилились, когда эти методы были применены к модернизации здания. Однако у этого есть преимущества, заключающиеся в размещении водонепроницаемого барьера в более защищенном месте (повышение долговечности) и расположении окна в плоскости существующего обрамления.

BSC разработала детали, которые служат руководством по эффективному поддержанию непрерывности управления водными ресурсами. Эти подробности представлены в Приложении А к настоящему отчету.

1.1 Введение

Основная концепция теплоизоляции снаружи существующих каменных стен и стен с деревянным каркасом проста; он имеет множество преимуществ в отношении долговечности и непрерывности воздушного барьера (Lstiburek 2007; Hutcheon 1964). Несмотря на то, что практика должна быть простой, на пути ее широкого внедрения стоят несколько проблем. Например, производители облицовочных систем и материалов для наружной изоляции часто ограничивают толщину до 1½ дюйма в своих гарантиях; крепление облицовки, таким образом, становится проблемой. Эта проблема решалась различными практиками (Crandell 2010; Ueno 2010; Joyce 2009).; Петтит 2009; Штраубе и Смегал, 2009 г.). Демонстрации, проведенные членами исследовательской группы Building Science Corporation (BSC), которая выполнила работу, описанную в этом отчете, показали, что возможна внешняя изоляция толщиной до 8 дюймов поверх деревянных каркасных зданий (Lstiburek 2009). Однако инженерная база и вспомогательные работы не проводились, что создавало препятствия для официального принятия строительных норм и правил. Кроме того, стратегии и процедуры управления водными ресурсами для интеграции крыш, балконов, палуб и оконных систем не были должным образом разработаны. Этот пробел также препятствует более широкому развертыванию.

В рамках этого исследовательского проекта компания BSC провела базовый инженерный анализ для поддержки укладки толстых слоев внешней изоляции (от 2 до 8 дюймов) на существующие каменные стены и стены с деревянным каркасом. В качестве места крепления обшивки использовались планки деревянной обшивки (крепящиеся через утеплитель обратно к конструкции). Также были разработаны детали управления водными ресурсами, необходимые для соединения наружных изолированных стеновых конструкций с крышами, балконами, палубами и окнами, что привело к руководству по интеграции стратегий внешней изоляции с другими элементами ограждения. Подробности учитывают как полную модернизацию, так и поэтапную модернизацию, предоставляя детали соединений, которые позволяют в будущем интегрировать с другими высокопроизводительными элементами системы шкафов.

1.2 Исходная информация

Существующий фонд жилых зданий составляет значительную часть энергопотребления в США. Секторы жилых и коммерческих зданий потребляли примерно 40% первичной энергии, используемой в Соединенных Штатах в 2008 году. Жилой сектор потреблял 21%, а коммерческий сектор потреблял 18% (Министерство энергетики США, Управление энергетической информации, 2008 г.). Новое строительство представляет собой лишь небольшую часть общего фонда зданий в стране. Принятие энергетических кодексов во многих штатах способствовало переходу к зданиям с низким энергопотреблением, но существующий фонд зданий по большей части остается нетронутым.

В прошлом модернизация существующих жилых зданий обычно включала заполнение полых каркасных стен изоляцией. Однако величина эффективного теплового сопротивления, которую можно было добавить, была ограничена существующей глубиной полости каркаса (стены с деревянным каркасом) или глубиной обвязки (обычно для стен из массивной кладки), используемым изоляционным материалом (обычно стекловолокно / минеральное волокно или целлюлоза). , а также количество тепловых мостов, присутствующих в деревянном каркасе.

Добавление изоляции к внешней стороне существующих зданий было методом, используемым подрядчиками по модернизации для преодоления этих ограничений и достижения более высоких эффективных значений R для стеновых конструкций. Преимущества этого подхода выходят за рамки дополнительного теплового сопротивления; часто также реализуются повышенная прочность здания и воздухонепроницаемость.

Компания BSC участвовала в многочисленных проектах нового строительства и модернизации зданий, в которых использовалась внешняя изоляция в рамках стратегии сокращения энергопотребления зданий. Опыт показывает, что часто возникают два основных вопроса:

• Как будет крепиться обшивка?
• Как будет осуществляться управление водными ресурсами комплекса?

1.3 Экономическая эффективность

В большинстве случаев наружная модернизация дома с наружной изоляцией является частью более крупного объема работ по модернизации здания. Выбор дополнительной внешней изоляции обычно вызван необходимостью (или желанием) перекрыть или перекрыть здание. Движущей силой установки новой облицовки могут быть существующие проблемы с водоснабжением, проблемы с комфортом или долговечностью, окончание срока службы облицовки или эстетические проблемы. Необходимость замены облицовки дает проектировщику или подрядчику возможность включить внешнюю изоляцию как способ одновременного повышения энергоэффективности здания. Таким образом, экономическая эффективность этого с точки зрения энергии зависит от стоимости изоляции, а также любых связанных компонентов выше и вне новой установки облицовки.

Компания BSC завершила предварительную оценку, в ходе которой рассматривалась дополнительная стоимость изоляции различной толщины, установленной на внешней стороне стеновых блоков. В этом предварительном анализе затрат в качестве базовой внешней изоляции использовался полиизоцианурат (PIC), облицованный фольгой. Данные о затратах на наружную изоляцию были взяты из данных по строительству RSMeans (Reed Construction Data 2011). Затраты, включенные в анализ, включали стоимость установки изоляционного материала, 1 × 4 планки деревянной обшивки, расположенные на расстоянии 16 дюймов от центра (ос), и шурупы для дерева, расположенные на расстоянии 24 дюйма. вертикально для крепления обшивки к конструкции. В эталонной модели использовалась надбавка к стоимости в размере 100,00 долларов за окно в качестве оценки дополнительных затрат на удлинители отделки, которые потребуются для учета дополнительной толщины наружной изоляции. Это значение было рассчитано, поскольку фактические затраты могут сильно различаться. Эта изменчивость является результатом множества различных вариантов дизайна, доступных для размещения окна, дизайна внешней отделки окна и крепления.

Другие предметы, такие как упаковочная лента или лента для обшивки, самоклеящиеся мембранные отливы, металлические отливы, сайдинг и крепежные элементы для сайдинга, не учитывались при анализе. Эти элементы связаны с повторной обшивкой и управлением водными ресурсами и будут частью проекта модернизации независимо от добавления внешней изоляции.

BSC провела моделирование с использованием программного обеспечения Building Energy Optimization (BEopt), разработанного Национальной лабораторией возобновляемых источников энергии. Пример дома был использован в качестве базового, чтобы продемонстрировать преимущества использования внешней изоляции в рамках энергетической модернизации дома. Предполагалось, что этот эталонный дом будет около 19Двухэтажная плита эпохи 50-х годов на уровневой конструкции. В таблице 1 приведены его основные характеристики.

Table 1. Benchmark House Characteristics

Для проверки эффективности этой единственной стратегии характеристики проводимости стен были изолированы от всех других аспектов дома. Учитывая предполагаемый возраст дома, эталонный дом имел неизолированную стенную полость (в соответствии с рекомендациями Протокола сравнительного анализа Building America 2011 года). ¹ Параметры, перечисленные в таблице 2, были рассчитаны для оценки эффективности дополнительного теплового сопротивления в отношении энергоэффективности и затрат на коммунальные услуги.

Таблица 2 . Parametric Steps and Cost

Parametric Step	Cost/ft 2
Benchmark (uninsulated 2×4 wall)	N/A
R-13 cavity fill insulation	2,20 доллара США
Изоляция полости R-13 + 1 дюйм. внешняя изоляция (R-6.5)	3,55 $
R-13 изоляция заполнения полости + 1-дюйм. наружная изоляция (Р-9.75)	3,76 $
Изоляция для заполнения полости R-13 + 2-дюйм. наружная изоляция (R-13) + деревянная обшивка 1×4	5,73 $
R-13 изоляция для заполнения полостей + два слоя 1,5-дюймового пенопласта. наружная изоляция (R-19.5) + деревянная обшивка 1×4	7,19 $
R-13 изоляция для заполнения полостей + два слоя 2-дюймового пенопласта. наружная изоляция (R-26) + деревянная обшивка 1×4	7,58 $
R-13 изоляция для заполнения полостей + четыре слоя 2-дюймового пенопласта. наружная изоляция (Р-52) + деревянная обшивка 1х4	11,07 $

Результаты показали, что для зон с холодным климатом (4 и выше) изоляция толщиной до 1,5 дюйма была оптимальным решением с точки зрения затрат. Это было главным образом потому, что это был переломный момент, перед которым необходимо было добавить дополнительные расходы, связанные с полосами обшивки и дополнительными винтовыми креплениями, необходимыми для крепления облицовки. В рамках этого упрощенного анализа было продемонстрировано, что изоляция толщиной до 4 дюймов не требует затрат во всех городах, кроме Далласа, штат Техас (см. Таблицу 3 для контрольных городов). Было продемонстрировано, что толщина изоляции до 8 дюймов не требует затрат, но только в зонах с холодным климатом, таких как Бостон, штат Массачусетс, и Дулут, штат Миннесота (результаты см. в Приложении B).

Хотя анализ был сосредоточен только на улучшении проводимости, можно привести некоторые аргументы в пользу того, что добавление внешней изоляции, вероятно, также улучшит общую воздухонепроницаемость сборок (Ueno 2010). Известно, что преимущества повышенной воздухонепроницаемости очень важны при строительстве в холодном климате; однако его также труднее выделить и распределить по отдельным показателям.

Таблица 3. Справочные города

1.

Использование внешней изоляции дает множество дополнительных преимуществ помимо повышения теплового сопротивления. Единственным самым большим преимуществом является повышенная устойчивость к конденсации, которую эта стратегия обеспечивает для зданий с холодным климатом. Размещение изоляции снаружи здания способствует поддержанию более равномерной температуры всех структурных элементов в течение всего года, что снижает риск внутритканевой конденсации. Для деревянных конструкций это может значительно снизить вероятность гниения древесины; Дополнительным преимуществом является то, что сезонные колебания температуры и влажности деревянного каркаса значительно уменьшаются. В каменном строительстве вероятность замерзания-оттаивания практически исключена, поскольку такой подход не только сохраняет тепло каменной кладки, но и решает проблему поглощения каменной кладкой наружной дождевой воды (которая является основным источником влаги, связанной с повреждением зданий от замерзания и оттаивания).

В дополнение к сохранению тепла в конструкции и предотвращению образования конденсата, увеличение дренажа и высыхания в результате использования 3/4-дюймового. зазор, созданный полосами обшивки, обеспечивает дополнительную защиту от проблем с проникновением воды (Lstiburek 2010). Преимущество настолько велико, что использование полос обрешетки является базовой рекомендацией для всех установок облицовки, независимо от того, используется внешняя изоляция или нет. Тот факт, что обшивочные полосы являются неотъемлемым компонентом этой системы, значительно повышает долговечность этих стеновых сборок.

Крепление облицовки поверх внешней изоляции сталкивается с двумя распространенными барьерами:

• Производители облицовки ограничивают свои гарантии установками своих систем облицовки только на толщину изоляции от 1 дюйма до 1½ дюйма.
• Наличие крепежных деталей достаточной длины для крепления через облицовку и изоляцию, при сохранении требуемой глубины заделки в конструкцию, ограничено. ²

Для преодоления этих ограничений были добавлены полоски обшивки в качестве места крепления обшивки для сборок, когда используются более толстые уровни внешней изоляции (2 дюйма и более). Это относится к гарантии производителя облицовки и позволяет использовать легкодоступные крепежные детали и стандартные процедуры крепления облицовки.

Для стен с деревянным каркасом длинные шурупы используются для крепления полос обрешетки через изоляцию к деревянной конструкции. Для стен из массивной кладки необходим промежуточный шаг. Чтобы обеспечить точку крепления обрешетки, деревянные элементы 2×4 (установленные на плоскости) сначала прикрепляются к каменной конструкции стены. Затем обрешетка снова крепится через изоляцию к элементам каркаса 2×4 с помощью винтов (см. рис. 1).

Рисунок 1: Рекомендуемая конструкция крепления обшивки

Крепление обшивки к полосам обрешетки, которые крепятся сзади через внешнюю изоляцию, использовалось в многочисленных испытательных домах и сообществах Building America как в новых, так и в модифицированных приложениях. Доказано, что эта стратегия является эффективным и долговечным способом крепления облицовки (BSC 2010; BSC 2009a; BSC 2009b). Однако нехватка инженерных данных была проблемой для многих проектировщиков, подрядчиков и специалистов по кодированию. Часто высказываются опасения по поводу провисания облицовки из-за вращения креплений и сжатия изоляционной обшивки.

2.1 Предыдущие исследования

Недавно исследования, проведенные Коалицией по пенопластовым покрытиям (FSC), наряду с совместным исследовательским проектом Управления энергетических исследований и разработок штата Нью-Йорк (NYSERDA) и Steel Framing Alliance (SFA), завершили некоторые испытания. и анализ для разработки предписывающих кодовых таблиц для крепления облицовки к каркасу поверх непрерывной изоляции. Эта работа включала в себя проведение некоторых лабораторных испытаний сопротивления поперечной нагрузке для различных конфигураций типов облицовки и обшивки, прикрепленных через наружную изоляцию к деревянным или стальным каркасным стеновым конструкциям. При проверке характеристик соединения оценивались два критерия: (1) общая прочность соединения и (2) допустимая характеристика прогиба.

Допустимый предел прогиба является эксплуатационным требованием для ограничения величины вертикального прогиба, который установленный вес облицовки вызовет на полосах обрешетки. Чрезмерный прогиб может привести к возникновению зазоров между сайдингом и другими элементами ограждения (например, окнами, оконными наличниками или другими отделочными материалами).

В рамках исследования FSC и NYSERDA/SFA допустимый предел прогиба был установлен на максимальное значение 0,015 дюйма (или 1/64 дюйма; Crandell 2010). 0,015 дюйма. предел прогиба имеет давнюю основу для расчетных значений деревянных соединений, используемых в Национальной спецификации проектирования деревянных конструкций (известной как NDS; Американская ассоциация лесной и бумажной промышленности [AF&PA] 2005). Исследование FSC и NYSERDA/SFA определило, что во всех случаях 0,015-дюймовый. предел прогиба, а не средняя прочность на сдвиг, контролировал расчетные значения пропускной способности систем.

Второстепенным аспектом исследования FSC и NYSERDA/SFA была проверка точности применения современных инженерных знаний о соединениях древесины с древесиной с использованием теории текучести NDS (как подробно описано в разделе «Общие уравнения дюбелей для расчета величин поперечного соединения: Технический отчет AF&PA 12»). [TR-12]; AF&PA 1999) в прогнозировании пропускной способности соединения. Исследователи обнаружили, что прогноз текучести при смещении 5%, рассчитанный с использованием TR-12, дает достаточно точный прогноз сдвиговой нагрузки при прогибе 0,015 дюйма. Хотя между этими значениями нет математической связи, исследователи сочли это адекватным. основа для проектирования до 0,015 дюйма. предел отклонения, учитывая ограниченный объем исследований и финансирования, которые были доступны на тот момент. Кроме того, к результатам расчетов был добавлен коэффициент запаса прочности 1,5, чтобы решить потенциальные проблемы ползучести материалов при длительных нагрузках. Выбор коэффициента безопасности 1,5 был основан на нескольких факторах, включая приоритет в NDS и ограниченные долгосрочные испытания на отклонение; тем не менее, фактическая величина прогнозируемой ползучести все еще связана со значительной степенью неопределенности. В этой области необходимы дополнительные исследования. . .

Загрузите полный отчет здесь.

Сноски:

1. Дополнительную информацию о Building America можно найти на сайте www.buildingamerica.gov.
2. Большинство пневматических гвоздезабивных пистолетов имеют максимальную длину крепежа от 3 дюймов до 3,5 дюймов. Это ограничивает количество изоляции
   , которая может быть помещена между сайдингом и основанием при прямом сайдинге.

Изоляция существующих наружных кирпичных стен

Home Logic & LogicFoam знает о проблемах, связанных с продажей или рефинансированием недвижимости после установки изоляции из напыляемой пены. Это по понятным причинам привело к освещению этой темы в СМИ, что, как мы понимаем, может вызвать беспокойство у наших существующих и будущих клиентов.

Должен ли я беспокоиться о монтаже монтажной пены в моем доме?

Хотя мы знаем, что у некоторых клиентов возникают проблемы с некоторыми кредиторами, это не относится ко всем кредиторам при условии наличия правильной документации по установке.

Соответствует ли стандарту изоляция из распыляемой пены?

Сектор изоляции из напыляемой пены усердно работает над стандартизацией методов установки и обеспечением качества с помощью ряда механизмов, включая независимые процедуры тестирования и сертификации. Изделия из напыляемой пены тестируются по тем же стандартам, что и другие средства изоляции, и должны устанавливаться в соответствии с соответствующими стандартами.

У меня уже установлена ​​изоляция из напыляемой пены. Должен ли я беспокоиться о продаже или получении ипотеки в будущем?

Во-первых, мы надеемся, что вы довольны своей установкой и что ваш дом стал теплее и дешевле в эксплуатации.

Если в вашем доме уже установлена ​​монтажная пена и у вас есть какие-либо опасения по поводу будущей продажи или рефинансирования, мы рекомендуем вам сначала проверить документы, которые должны были быть предоставлены при установке, а также другие документы, переданные в точке продажи. .

Если у вас есть соответствующие документы, они должны предоставить вам достоверную информацию о названии установочной компании, производителе и любых предлагаемых гарантиях или гарантиях. Эта документация может быть очень полезна для обеспечения душевного спокойствия и в случае возникновения проблемы в точке продажи или рефинансирования, чтобы поделиться ею с геодезистами и/или кредиторами.

Я беспокоюсь о своей установке – на что обращать внимание?

Аэрозольная пена является признанным продуктом, который используется в Великобритании более 30 лет, а во всем мире еще дольше с небольшими проблемами.

Мы рекомендуем периодически проводить визуальный осмотр любых изменений, внесенных в ваш дом, если это возможно. При проверке изолированного чердачного помещения следует учитывать такие вопросы, как наличие влаги или любое разрушение изоляции или кровельных материалов.

Я все еще обеспокоен. С кем мне поговорить?

Мы рекомендуем в первую очередь связаться с компанией Home Logic, которая выполнила установку. Если это невозможно, лучше всего обратиться к квалифицированному специалисту, специализирующемуся на аэрозольной пене. Мы настоятельно не рекомендуем обращаться за советом к холодным звонкам . Национальная ассоциация изоляторов предлагает поиск авторитетных установщиков по почтовому индексу на своем веб-сайте здесь: Национальная ассоциация изоляторов (NIA) UK (nia-uk.org)

Или свяжитесь с нами напрямую по адресу [email protected]

Какие документы могут мне понадобиться в будущем?

Полезные документы, которые необходимо сохранить, могут включать:

• Оригинал счета-фактуры
• Сертификат установки
• Название производителя
• Гарантия производителя
• Сертификация продукции (KIWA BDA или BBA)

Обратите внимание, даже если ни один из этих документов не представлен, это не означает, что ваша установка неисправна или что вы не сможете продать или рефинансировать.
