Стыковка арматуры внахлестку – особенности и важные моменты

Архив рассылки «Непрошеные советы» для начинающих проектировщиков. Выпуск № 7.

Доброе утро!

Сегодня в Непрошеных советах я продолжу тему о рабочих швах бетонирования и стыковке арматуры. Точнее, о швах мы уже поговорили, теперь поговорим о стыковке.

Далеко не всегда на стройку попадает арматура нужной длины, в итоге встает вопрос о том, что ее нужно стыковать. Как и с вопросом о швах бетонирования, многие проектировщики пытаются игнорировать эту проблему и отдают принятие решения на откуп строителям. Все, кто так делает, подвергают риску проектируемую конструкцию.

Строитель не обязан знать о том, где стыковать арматуру. Он состыкует ее в самом удобном для него месте, но одновременно – в самом опасном месте для конструкции. В «Рекомендациях по применению арматурного проката по ДСТУ 3760-98 при проектировании и изготовлении железобетонных конструкций без предварительного напряжения арматуры» хорошо описаны требования (см.

1. «Стыки рабочей арматуры внахлестку не рекомендуется располагать в растянутой зоне изгибаемых и внецентренно растянутых элементов в зоне действия максимальных усилий и местах полного использования арматуры. Стыки рабочей арматуры внахлестку не допускаются в линейных элементах, сечение которых полностью растянуто». Поясню немного. Мы должны четко донести до строителя, где ему можно стыковать арматуру. Нельзя стыковать в растянутой зоне: то есть, нижнюю рабочую арматуру в плите, например, нельзя стыковать в середине пролета, а верхнюю – над опорами (для многопролетных плит). Именно там плита растянута, об этом нам и эпюра моментов говорит, и даже просто попытка представить, как изогнется перекрытие в процессе нагружения: какие его поверхности будут пытаться растянуться, а какие – сжаться. Очень просто сделать на чертеже вот такую схему:

Я привела пример для плиты перекрытия, но подобные схемы можно сделать для любой конструкции, арматура в которой заказана погонными метрами. Иногда проектировщик сразу задает раскладку стержней определенной длины с указанием мест стыковки. Здесь есть риск утонуть в переписке по согласованию все новых мест стыковки, т.к. у строителей может оказаться в наличии арматура совсем не предсказуемой длины. Величины L/4 и L/3 берутся из конкретного расчета и могут отличаться от приведенных мной.

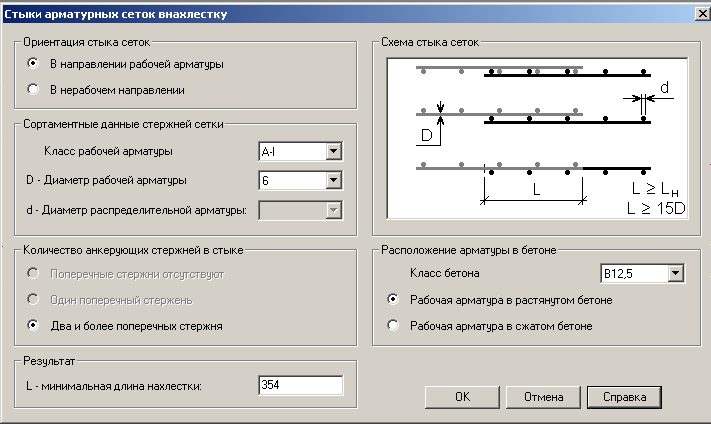

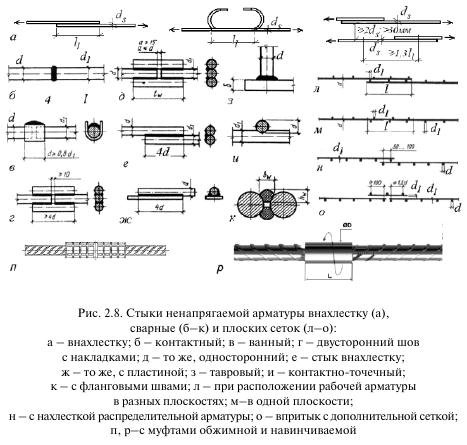

2. «Стыки сварных сеток и каркасов, а также растянутых стержней вязаных каркасов и сеток внахлестку должны располагаться вразбежку. При этом площадь сечения рабочих стержней, стыкуемых в одном месте или на расстоянии менее длины перепуска l_l, должна составлять не более 50% общей площади сечения растянутой арматуры.

Стержни должны располагаться по возможности без зазора, максимальное расстояние в свету между стыкуемыми стержнями не должно превышать 4d или 50мм.

Расстояние в свету между стыками, расположенными в разных местах по длине элемента, должно быть не менее 0,5 l

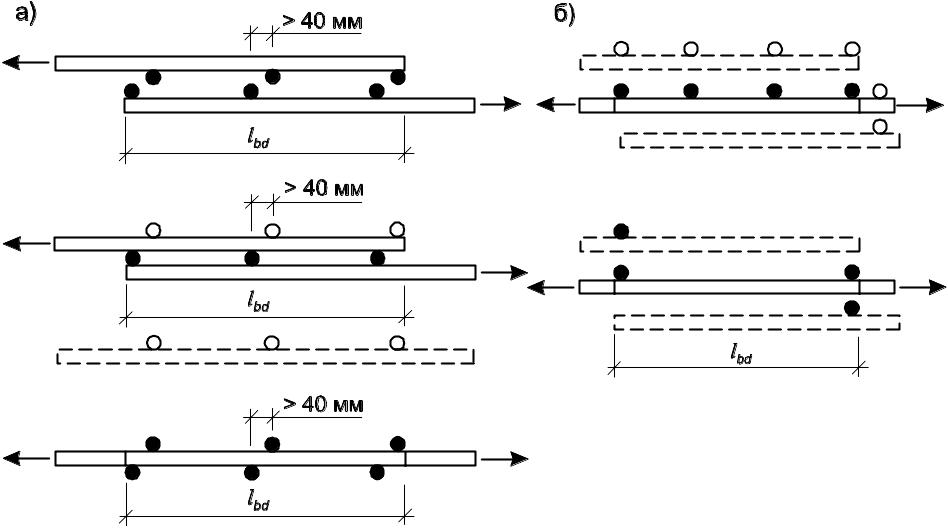

Соседние стыки внахлестку должны располагаться на расстоянии в свету не менее 2d и не менее 30 мм». Как все это донести до строителя? Я советую взять за основу рисунок 6 «Рекомендаций…» и привести на чертеже следующую схему:

Обратите внимание, величина нахлестки для рабочей арматуры в верхней и нижней зоне плиты отличается (см. коэффициент из таблицы 12 «Рекомендаций…»). В примере я привела схему для арматуры диаметром 12 мм.

Всегда обращайте внимание на то, что в одном сечении должно быть не более 50% стыков растянутых стержней арматуры. Иногда это требование очень сложно выполнить, особенно в стесненных обстоятельствах, и приходится менять диаметры стержней и их количество.

Вообще, советую Вам вдоль и поперек изучить рекомендации, прежде чем приступать к конструированию нахлестки в конкретной конструкции.

Еще хочу написать о стыковке арматуры в колоннах. Это специфическая тема, разгадка которой для меня еще не найдена. Как раньше, до введения проката по ДСТУ 3760, стыковали арматурные стержни по ГОСТ 5781? Вот рисунок из «Руководства по конструированию жбк»:

Из рисунка ясно, что половина стержней-выпусков выходят из перекрытия на длину нахлестки, вторая половина – на две длины нахлестки.

Пожалуй, об особенностях стыковки арматуры в колоннах я расскажу в следующем выпуске. Успешного Вам проектирования!

С уважением, Ирина.

схемы, расчет длины, величина анкеровки

Содержание статьи

• 1 Теория
• 2 Отличие анкеровки от нахлеста
• 3 Способы анкеровки
  • 3. 1 Ненапрягаемая арматура
    • 3.1.1 Отгибом
    • 3.1.2 Поперечными стержнями
    • 3.1.3 Анкеровка арматуры специальными устройствами
  • 3.2 Напрягаемая арматура
    • 3.2.1 Стержневая
    • 3.2.2 Канатная
• 4 Расчет анкеровки и нахлестки
  • 4.1 Таблицы

В системе армирования железобетонных конструкций анкеровка арматуры позволяет увеличить качество ее сцепления с бетоном. И улучшить совместную работу конструкционного материала на сжатие, растяжение, изгиб и кручение.

Теория

Все железобетонные изделия в здании объединяются в общий пространственный силовой каркас. Изготавливаются монолитным способом. Или собираются из отдельных колонн, балок, ригелей. Они воспринимают нагрузки от веса конструкций, материалов, эксплуатационные, снеговые, ветровые и прочие. Передают их на фундамент, затем на основание и, в конечном счете, на грунт.

В проект закладывается расчетное сопротивление арматуры и бетона. При этом стальные стержни работают на изгиб, растяжение, кручение. А бетон воспринимает сжимающие нагрузки. И от того, насколько качественно будут объединены бетон и арматура в единое целое, зависит надежность, безопасность здания, и его эксплуатационный ресурс.

Поэтому анкер арматурный заложен в проект балки, плиты, колонны для увеличения этой характеристики. По своей основной характеристике арматура в бетоне подразделяется на сжатую и растянутую по принципу действия. Или ненапрягаемую, напрягаемую по технологии установки.

Отличие анкеровки от нахлеста

Любые способы увеличения сцепления стального стержня с бетоном – вот что такое анкеровка арматуры по своему назначению. Используется она для передачи напряжений на бетон с арматуры.

Нахлестом называют передачу нагрузки через бетон, но, с одного стержня на другой. Условия эксплуатации этих двух систем разные. В первом случае пруток «цепляется» за окружающий его цементный камень. Это обеспечивается рифлением, отогнутыми лапками, крючками, петлями, приваренными поперечными шпильками, гайками, специальными наконечниками.

Во втором варианте стержни лежат рядом, не сварены между собой. Их свободные концы заведены друг за друга на некоторое расстояние. После отвердевания бетон между ними становится соединительным элементом.

В документации нахлест может еще называться перехлестом и нахлесткой. Хотя это и неверно. Перехлест – это официальный термин из СП 51-101, показывающий, на какую длину арматура балки, плиты, ригеля заходит дальше опорной площадки этой горизонтальной конструкции силового каркаса.

Проектируется нахлестка арматуры по СП 52-101 – формула

L = ơ*A/R*U,

где ơ – предварительное напряжение, А – площадь прутка, U – периметр стержня, R – сопротивление сцепления.

И ее длина всегда больше размера анкерного конца. Поскольку усилия со стержня на стержень в бетоне передаются хуже.

Способы анкеровки

Основными проблемами слабого сцепления бетона и стальных прутков по умолчанию являются:

• арматура находится в глубине цементного камня для защиты от коррозии;
• с увеличением высоты рельефа рифления повышается вероятность трещин раскола.

Другими словами, при растяжении балки может произойти выдергивание стержня внутри бетона. И балка просто переломится из-за раскрытия трещин. Поэтому существует три варианта: увеличить прямой арматурный анкер в длину, загнуть его на конце или приварить к пластине на торце ж/б изделия.

Ненапрягаемая арматура

Анкер переводится с немецкого, как якорь. А сама анкеровка это жесткая фиксация какого либо элемента в жестком основании. У железобетонных изделий используется два типа анкеров.

Во-первых анкеровка позволяет зафиксировать стержень неподвижно внутри бетона. Во-вторых, арматурный анкер выходит из балки, колонны, плиты наружу. Чтобы затем его приварили к закладному элементу другой части сборного ж/б каркаса. Или вмуровали в монолитную конструкцию, например, стены.

Отгибом

Прямая анкеровка применяется редко, и только для рифленой арматуры.

Точно так же используются лапки, угол отгиба которых составляет 90 – 150°.

Лапки и прямые концы не эффективны для гладких прутков. Петлями и крюками в бетоне фиксируются только предварительно напряженные стержни.

Вычисляется величина анкеровки арматуры в бетоне по длине с учетом следующих факторов:

• расположение стержней в поперечном сечении конструкции;
• наличие поперечного армирования;
• напряжения внутри бетона;
• прочность конструкционного материала;
• диаметр, профиль и класс арматуры;
• способ анкеровки.

Эти же требования аналогичны для определения длины нахлеста. Но, усилия здесь немного сдвинуты:

• два параллельных, рядом расположенных прутка цепляются за бетон своим рифлением;
• усилия между ними передаются под углом;
• напряжения увеличиваются от конца стержня к стыку нахлеста;
• в нормативы СП заложены повышающие коэффициенты длины нахлетки.

Несмотря на повышенный расход арматуры, нахлестный способ стыковки более популярен в сравнении со сваркой. Основным недостатком считается высокая вероятность скола под нижним прутком, как на схеме.

Это связано с плохим распределением смеси в опалубке и недостаточным ее уплотнением в труднодоступном месте. Для более качественного восприятия раскола в поперечном направлении устанавливаются дополнительные прутки. Особенно, при наличии динамических нагрузок в системе.

Именно этим фактором обусловлена необходимость смещения стыков нахлеста относительно друг друга. Без этого нагрузки будут складываться, защитный слой гарантированно их не выдержит.

Вместо поперечных стержней могут использоваться витые спирали, хомуты замкнутого контура.

Допускается нахлест без поперечной арматуры, если между стыками больше 10d, диаметр прутком менее 10 мм, расчет показывает минимальные напряжения или величина стыков составляет 1/4 – 1/3 пролета.

Для того, чтобы бетон не выкрашивался в зоне отгиба анкерной лапки, крюка, петли, минимально допустимый диаметр изгиба увеличен до 10d. В этом случае вся длина считается рабочей, усилия передаются на бетон без явно выраженных зон концентрации.

Поперечными стержнями

При использовании поперечных стержней берется стандартный защитный слой и глубина заделки прутков, хомутов, соответственно. Поперечные стержни привариваются к продольным на всей длине заделки.

Выполняется типовая анкеровка арматуры по таблице. Но, в случае форс мажора можно обойтись и без вычислений, взяв длину 5d с гарантированным запасом надежности.

Минимальное количество поперечных шпилей – от 2 и более. Минимальный диаметр прутка от 0,5d продольного стержня. Гладкую арматуру можно не загибать на концах.

Основными требованиями по заделке анкеров из поперечных прутков являются:

• если расчет показал отсутствие развития наклонных трещин, арматура запускается за опору на длину 5d минимум;

• в каркасах и сетках минимум один поперечный пруток приваривается на расстоянии 1,5d или 15 мм от конца при d больше 100 мм или d меньше 10 мм, соответственно;
• если по расчету возможно раскрытие наклонных трещин, размер перепуска за опору увеличивается в два раза, до 10d.

Дополнительно поперечная арматура часто выполняет конструктивную функцию. Удерживает элементы стального каркаса в проектном положении во время укладки и уплотнения бетонной смеси.

Анкеровка арматуры специальными устройствами

Типовая глубина анкеровки арматуры – это стандартный защитный слой бетона. За исключением выходящих наружу концов арматуры и применения специальных анкерных головок.

При возникновении растягивающих нагрузок на ж/б изделие анкеры с приваренными пластинами создают на бетон усилия сжатия. Поэтому их площадь контакта с цементным камнем определяется по условию бетона на смятие.

При этом высаженные головки, уголки, гайки, пластины, шайбы могут быть расположены, как снаружи, так и внутри бетона.

Толщина пластины или полки стального проката должна быть больше 1/5 ее диаметра или ширины. Специальные типы анкеров в большинстве случаев крепятся к торцам прутков сваркой. Поэтому марка стали площадки должна обладать нормальной свариваемостью.

Для определения длины заделки выполняется расчет на скалывание защитного слоя бетона.

Напрягаемая арматура

В железобетонных изделиях с предварительным напряжением анкер из арматуры всегда располагается снаружи. Стержни, канаты, проволока или тросы натягивают до бетонирования или после отвердевания бетона.

Растягивающее усилие механическим способом задается домкратом, наматывающей машиной, лебедкой или затяжкой гаек на резьбе.

Дополнительно могут использоваться химические процессы увеличения объема цементного камня и физические реакции увеличения длины прутков стали при нагреве. Способы крепления анкеров могут отличаться.

Стержневая

По умолчанию стержневая анкеровка арматуры это приварка коротких прутков, обжатие шайбы или высаживание головки, как на нижней схеме.

Характеристики обжатых шайб приведены в таблице:

Анкеровка обязательна, если в зоне передачи напряжений возможно раскрытие трещин или сцепление с бетоном недостаточно прочное. Анкеры применяются для арматуры, натягиваемой на бетон и на упоры.

Здесь тип анкера зависит от вида арматуры и технологических возможностей. Так для арматуры А-IV – А-VI используются приварные коротыши и высаженные головки, для Ат-IVC, Ат-IVK, Ат-VK, Ат-VCK, Ат-VIK, Ат-VII выбирают обжатые шайбы.

Проволоку натягивают пакетами с помощью приспособлений УНАЭ. Конические анкеры, состоящие из пробок и колодок, разработаны для натяжения пучков стержней на бетон.

Канатная

При использовании канатов анкеровка арматуры в бетоне напрягаемого типа осуществляется цанговыми зажимами. МРТУ.

Канаты чаще всего натягивают на бетон. Что позволяет снизить металлоемкость производства в 4 раза в сравнении с типовым ненапрягаемым армированием прутками.

Расчет анкеровки и нахлестки

Для вычисления длины заделки анкеров в слой бетона можно использовать формулы, таблицы и онлайн калькуляторы. При этом следует учесть, что существует два варианта редакции строительных норм:

• СП 63.13330 без изменений;
• СП 63.13330 с изменением 1.

Подходит расчет анкеровки арматуры для сжатой (ненапрягаемой) арматуры. В расчет нахлеста арматуры онлайн автоматически вносятся допущения – профиль периодический, стыковка в одном сечении половины арматуры.

Таблицы

Специально для проектировщиков длина анкеровки и нахлестки сведена в таблицы:

Длина анкеровки арматуры для бетона В15

Расчет анкеровки арматуры для бетона В20

Для бетона В25

Для бетона В30

Для бетона В35

В плитах перекрытия анкерная арматура бывает трех типов:

• П-образный стержень;
• Г-образный пруток;
• Г-образный отгиб арматуры вниз/вверх.

При толщине стен 18 – 20 см арматура плит изгибается по увеличенному радиусу 10d*(1- Lп/Lа). Где Lп и Lа длина прямого участка и анкера, соответственно. это позволяет избавиться от концентрации напряжений в зоне изгиба.

Удобнее всего отгибать прутки вверх для заведения их концов в стену. Но, на последнем этаже в плите покрытия это выполнить невозможно физически. Поэтому и применяются два других варианта. При этом глубина анкеровки арматуры в бетоне берется стандартная.

U-образные стержни применяются в качестве анкеров плит перекрытия в следующих случаях:

• ускорение монолитного строительства с верхней арматурой диаметра 8 – 10 мм;
• восприятие крутящего момента на свободном торце плиты;
• усиление бетона возле отверстия;
• анкеровка верхней зоны балок параллельно плите;
• анкеровка нижней растянутой грани плиты.

Минимальная длина анкеровки арматуры в бетоне достигается за счет снижения шага U-образных элементов с одновременным уменьшением диаметра до 8 – 10 мм.

Верхнюю арматуру обычно отгибают в колонну или стену вверх в балочных перекрытиях. В безбалочных перекрытиях применяют U-образные элементы.

На защемленных опорах по СНиП 2.06.08 допускается несколько схем анкеровки:

На чертеже цифрами I, II и III обозначены зона анкеровки, бетон и зона сжатия, 1, 2 и 3 – анкер, закладная и дополнительный хомут, соответственно. На рисунках а) и е) стержни запущены в стену, б) приварены к пруткам, в) закладным деталям, г) отогнуты, д) усилены хомутами в месте изгиба.

Для стен фундаментов, цоколей, подпорного типа и убежищ разработан стык Передерии. Вариант б) работает на изгиб, а) на осевое растяжение.

Таким образом, для анкеровки арматуры используются не одинаковые технические решения и схемы. Расчет производится на прочность сцепления стержней с бетоном, на выламывание, раскрытие трещин.

Длина круга | Длина круга балок | Длина перекрытия плит | Длина круга колонн

1. Введение Другая.

При размещении арматурных стержней; длины одного арматурного стержня может быть недостаточно.

В этом случае необходимая расчетная длина достигается путем наложения двух стержней внахлест.

Таким образом, длина внахлест обеспечивает возможность такого нахлеста арматурных стержней рядом друг с другом.

Другими словами, длина нахлеста между двумя арматурными стержнями является длиной внахлест.

Длина внахлест также может быть предусмотрена, когда диаметр арматурного стержня должен быть изменен по длине, особенно при армировании колонн.

Такой процесс наложения арматурных стержней внахлест с целью получения желаемой расчетной длины известен как нахлест.

Основная цель обеспечения нахлеста состоит в том, чтобы обеспечить эффективную передачу осевой силы от концевого стержня к новому присоединенному стержню по той же линии действия в соединении.

Общепринятой практикой является изготовление арматурных стальных стержней длиной 12 м, чтобы обеспечить простоту транспортировки и обработки.

Однако при строительстве железобетонных конструкций; могут потребоваться балки, колонны и плиты большего размера.

В таком случае арматурные стержни должны располагаться внахлест, чтобы получить желаемую длину.

Обычно такой перехлест стержней делают там, где величина напряжения изгиба наименьшая.

Когда два арматурных стержня имеют одинаковый диаметр; длину круга можно рассчитать по следующей формуле:

Длина нахлеста = 50 x D

Где,

D = диаметр арматурных стержней

меньшего диаметра.

Для длины нахлеста в натянутом состоянии можно использовать следующую формулу для расчета длины внахлестку, включая значение анкеровки крюков,

1. Для растяжения на изгиб, Длина внахлест = L x d или 30 x d (Берется большее значение из двух рассчитанных значений.)

2. Для прямого натяжения, Длина внахлест = 2 x L x d или 30 x d (Берется большее значение из двух рассчитанных значений.)

Где,

L = длина развертывания

В таком случае длина прямого нахлеста арматурных стержней должна быть больше 200 мм или 15 x d.

Для длины напуска при сжатии значение длины напуска можно принять таким же, как и длины развертки.

Однако ни в коем случае длина нахлеста не может быть меньше 24 x d.

  3. Важность обеспечения длины внахлест

Длина внахлест необходима для железобетонных конструкций, чтобы обеспечить передачу как растягивающих, так и сжимающих нагрузок от одного арматурного стержня к другому посредством сдвига или трение кожи.

Отсутствие длины внахлестку может нарушить механизм передачи нагрузки и привести к выходу из строя всей конструкции.

Кроме того, если длина нахлеста недостаточна, арматурные стержни могут расколоться, что приведет к образованию трещин в бетоне.

Таким образом, длина внахлест необходима для железобетонных конструкций. 4. Общие правила определения длины нахлеста

2. Притирка стержней должна производиться в шахматном порядке. Когда притирка сделана, притиры не должны выполняться на одном уровне. Это делается для того, чтобы предотвратить коробление.

3. Расстояние между стременами должно быть небольшим. Как правило, после выполнения притирки прочность бетонных элементов уменьшается, поэтому для учета этого необходимо предусмотреть больше хомутов.

4. Сращивание по одному стержню за раз должно выполняться для соединения внахлестку, если требуется пучок арматурных стержней. После этого необходимо выполнить смещение каждого бара внутри него.

Кодовое положение для расчета длины внахлест колонн в железобетонной конструкции приведено в CL. 26.5.3 ИС 456:200.

В соответствии с этим кодом диаметр стержней должен быть не менее 12 мм .

Количество продольных стержней, которые должны быть предусмотрены в прямоугольном столбце, должно быть равно или больше четырех и равно или больше 6 в круглом столбце.

Расстояние между такими продольными стержнями должно быть менее 300 мм при измерении по периферии колонны.

Длина перехлеста колонны может быть рассчитана по следующей формуле:

Длина перехлеста колонны = 45 x d

где;

d = диаметр стержня

  b. Длина внахлест плит:

Кодовое положение для расчета длины внахлест плит в железобетонных конструкциях приведено в Кл. 26.5.1 ИС 456:200.

В соответствии с этим кодом диаметр арматурных стержней должен быть меньше одной восьмой от общей толщины плиты.

Длину перекрытия плит можно рассчитать по следующей формуле:

Длина перекрытия плиты = 60 x d

Кодовое положение для расчета длины нахлеста балок в железобетонных конструкциях приведено в Кл. 26.5.2 ИС 456:200.

В соответствии с этим кодом боковые арматурные стержни должны быть предусмотрены в случае, если высота стенки балки превышает 75 см.

В таком случае площадь используемых арматурных стержней должна быть больше 0,1 процента от общей площади стенки.

Арматурные стержни должны быть равномерно распределены по обеим сторонам балки таким образом, чтобы расстояние между ними не превышало 300 мм или толщины стенки, в зависимости от того, что имеет меньшее значение.

В балках поперечная арматура должна быть предусмотрена таким образом, чтобы она лежала вокруг внешних стержней растяжения и сжатия.

В тавровых и двутавровых балках такая арматура должна проходить вокруг продольных стержней, расположенных близко к внешней поверхности полки.

Длина перехлеста балок может быть рассчитана по следующей формуле:

Длина перехлеста балок = 60 x d

= 120 x 12 или 30 x 12

Следовательно, длина круга составляет 1440 мм (так как большее значение нужно. Зона притирки для колонн:

Рассмотрим столбец, как показано на рис. ниже.

Пусть L — длина рассматриваемого столбца.

На расстоянии L/4 от любого конца колонны имеется зона растяжения. В такой зоне нельзя предусматривать притирку, так как эта зона подвергается растяжению.

В центральной части колонны изгибающий момент равен нулю, что означает, что средняя часть колонны подвергается наименьшему напряжению.

По этой причине желательно предусмотреть притирку на этом участке колонны.

Таким образом, напряжения могут легко передаваться от одного арматурного стержня к другому эффективно и плавно в средней части колонны.

Рис. Зона перекрытия колонны

В случае балки верхняя часть (верхняя часть) балки подвергается сжатию, а нижняя часть (нижняя часть) балки подвергается как сжатию, так и растяжению.

По этой причине самый верхний арматурный стержень в балке должен располагаться с левой стороны от середины пролета балки.

Так как на балку не действует отрицательный момент в миделевом сечении желательно предусмотреть притирку в этом сечении.

С другой стороны, для нижней арматуры желательно предусмотреть нахлесты на концевых участках балки.

Нахлест также может быть выполнен на расстоянии L/4 от торца колонны, но следует отметить, что это не середина балки.

Следует также отметить, что притирка не должна выполняться в местах соединения.

Последние новости

Группа инженеров-строителей | Что такое перекрытие?

Что такое перекрытие ?

При размещении стали в железобетонной конструкции, если требуемой длины стержня недостаточно для получения проектной длины, выполняется притирка. Притирка означает наложение двух стержней рядом друг с другом для достижения необходимой проектной длины.

Допустим, нам нужно построить колонну высотой 100 футов. Но практически 100-футовой штанги нет в наличии, а также нет возможности поставить клетку. Поэтому нам нужно обрезать стержни. Теперь нам нужно передать силы натяжения с одного стержня на другой в месте разрыва стержня.

Таким образом, мы должны предоставить второй бар, закрытый для первого бара, который прекращен, и должно быть сделано перекрытие. Величина перекрытия между двумя стержнями называется длиной внахлест. В случае конструкции RCC, если необходимо увеличить длину арматурных стержней, используется соединение для соединения двух арматурных стержней для передачи усилий на соединяемый стержень.

Расчет длины напуска для различных соединений

Длина нахлеста рассчитывается для тех бетонных секций, длина которых превышает 12 м. В основном длина склада составляет 12 м, которая является фиксированной для облегчения транспортировки на площадку и для простоты обращения. Соединения внахлест могут быть в основном двух типов:

1. Контактные соединения

2. Бесконтактные соединения

Контактные соединения

В этом типе арматурные стержни удерживаются в контакте и соединяются проволокой. Он может быть трех типов:

1. Нахлестки траншейной сетки

На рисунке 1 ниже показан нахлест траншейной сетки, уложенный в арматуру бетона. Минимальная длина перекрытия составляет 500 мм. Эти перекрытия, образованные Т-образными или L-образными пересечениями, как показано на рисунке, должны перекрываться по ширине сетки траншеи.

Рис.1. Нахлест траншейной сетки

На рис. 2 показан нахлест квадратной сетки, который выполняется при длине нахлеста не менее 225 мм.

Рис.2. Квадратная сетка внахлест

Армирующий внахлест должен быть выполнен на длину нахлеста не менее 500 мм, как показано на рис. -3.

Рис.3. Арматурный стержень внахлестку

Длина соединения внахлест в растянутой арматуре рассчитывается в соответствии с ACI 12.15. В натяжном колене усилие передается от арматурных стержней к бетону через связь, которая, в свою очередь, возвращает усилие на арматуру. Таким образом, получается непрерывная линия армирования.

Таким образом, соединение внахлестку в этом случае демонстрирует различное взаимодействие в зависимости от прочности бетона, марки стальной арматуры, местоположения, размера стержней и расстояния между ними. Согласно ACI 318, соединения внахлестку с натяжением подразделяются на два класса: класс A и класс B (таблица R12.5.2, ACI 318), для которых длина внахлестку следующая:

Сращивание класса B: Длина внахлестку ls = 1,3ld

Где ld= длина развертывания, рассчитанная в соответствии с ACI 12.2. Минимальная длина внахлестку составляет 12 дюймов.
