2006. Строительство в сейсмических районах украины (32498)

В местах пересечений поперечных стен с продольными должны устраиваться антисейсмические швы на всю высоту здания.

1. Заполнение, участвующее в работе каркаса, рассчитывается и конструируется как диафрагмы. Ненесущее заполнение отделяется от элементов каркаса антисейсмическими швами.
2. Элементы сборных колонн многоэтажных каркасных зданий следует, по возможности,изготавливать высотой в несколько этажей. Стыки сборных колонн должны располагаться в зоне снаименьшими изгибающими моментами с соединением продольной арматуры ванной сваркой илипарными накладками.
3. Центральная зона жестких узлов железобетонных каркасов должна быть усилена косвеннымармированием в виде сварных сеток, спиралей или замкнутых хомутов, устанавливаемых по расчету.Если по данным расчета косвенное армирование не требуется, то центральную зону узла следуетармировать конструктивно замкнутыми хомутами из стержней диаметром не менее с шагом неболее . Участки ригелей и колонн, примыкающие к жестким узлам на расстоянии, равномполуторной высоте их сечения, должны армироваться замкнутой поперечной арматурой (хомутами),устанавливаемой по расчету, но не более чем через .
4. В колоннах рамных каркасов многоэтажных зданий при сейсмичности 8 и 9 баллов шагхомутов не должен превышать 1/2 и не более , где h — наименьший размер стороны колонныпрямоугольного или таврового сечения. Диаметр хомутов следует принимать не менее .

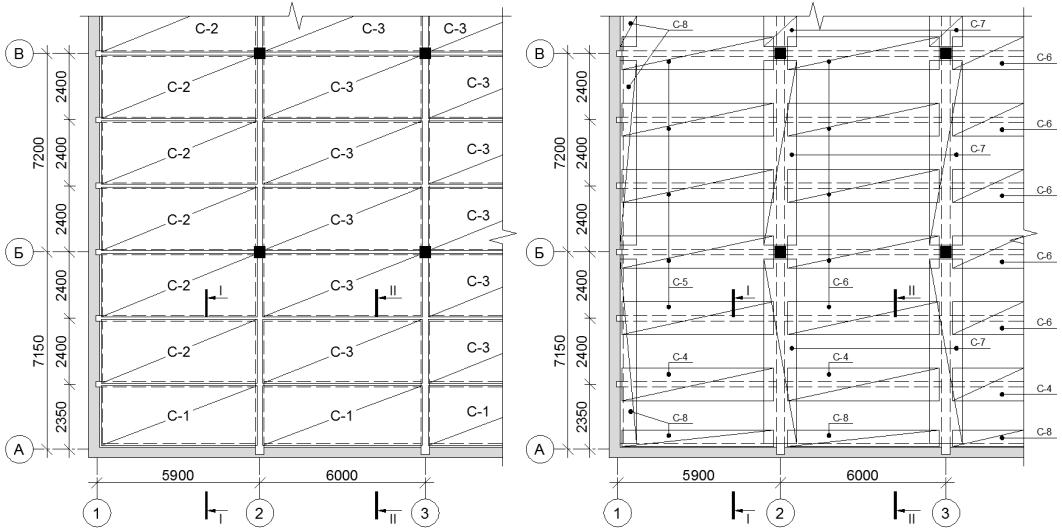

1. Толщину плит перекрытий безригельного каркаса следует принимать не менее ,класс бетона — не менее В20.
2. Соединение рабочей продольной арматуры в монолитных элементах должно выполняться:

а)в колоннах и ригелях каркасных зданий — на сварке. В 6- и 7-балльных зонах при диаметрепродольной арматуры до допускается соединение внахлестку без сварки, но при этомдлина перепуска арматуры должна быть на 25 % больше значений, приведенных в нормативных документах на бетонные и железобетонные конструкции, или стержни должны заканчиваться «лапками» или другими анкерными устройствами;

б)в диафрагмах каркасных зданий, плитах перекрытий, шахтах лифтов и других элементах, кроме указанных в пункте а), на сварке, а в 7- и 8-балльных районах допускается соединениеарматуры диаметром до внахлестку без сварки.

3.6.12Стальные колонны многоэтажных каркасов рамного типа следует проектировать замкнутого (коробчатого или круглого) сечения, равноустойчивого относительно главных осей инерции,а колонны рамно-связевых каркасов — двутаврового, крестового или замкнутого сечений.

Ригели стальных каркасов следует проектировать из прокатных или сварных двутавров, в том числе с гофрированной стенкой.

3.6.13Стыки колонн следует относить от узлов рам и устраивать в зоне действия наименьшихизгибающих моментов.

В колоннах рамных каркасов на уровне поясов ригелей должны быть установлены поперечные ребра жесткости.

С целью снижения напряжений в сварных соединениях ригелей со стойками, опорные сечения ригелей следует развивать за счет увеличения ширины полок или устройства вутов. Стыки ригелей со стойками допускается выполнять на высокопрочных болтах.

3.6.14 Для элементов, работающих в упруго-пластической стадии, должны применяться малоуглеродистые и низколегированные стали с относительным удлинением не менее 20 %.

3.7 Здания с несущими стенами из монолитного железобетона

3.7.1Монолитные здания следует проектировать, как правило, в виде перекрестно-стеновойсистемы с несущими (в основном из тяжелого бетона) или ненесущими внешними стенами.

При технико-экономическом обосновании монолитные здания могут проектироваться стволь-но-стеновой конструкции с одним или несколькими стволами.

3.7.2Внутренние поперечные и продольные стены должны соединять между собой внешниепродольные и поперечные стены соответственно и не иметь разрывов и изломов в плане. Максимальное расстояние между стенами не должно превышать . В зданиях с ненесущими наружнымистенами следует предусматривать не менее двух внутренних продольных (поперечных) стен.

Выступ наружных стен в плане допускается до при расчетной сейсмичности 7 и 8 баллов, 2м- при 9 баллах.

1. Перекрытия могут предусматриваться монолитными, сборными и сборно-монолитными.
2. Стены лоджий должны выполняться как продолжение наружных стен.
3. При расчете конструкций следует проверять прочность горизонтальных и наклонныхсечений глухих стен и простенков, вертикальных сопряжений стен, нормальных сечений в опорныхзонах перемычек, сечений по полосе между возможными наклонными трещинами и по наклоннойтрещине.
4. Следует предусматривать конструктивное армирование по полю стен вертикальной игоризонтальной арматурой площадью сечения у каждой плоскости стены не менее 0,025 % площадисоответствующего сечения стены, в пересечениях стен, местах резкого изменения толщины стены,у граней проемов арматурой площадью сечения не менее 2 см2.

3.7.7 Армирование стен следует, как правило, выполнять пространственными каркасами, установленными вертикально или горизонтально и объединенными отдельными стержнями. При этомдиаметр вертикальной арматуры при конструктивном армировании должен быть не менее и шагне более , горизонтальной — диаметр не меньше , шаг не более . Армированиешироких простенков может выполняться диагональными каркасами.

1. Соединение стержней и арматурных каркасов при бетонировании конструкций монолитныхзданий допускается осуществлять в 7- и 8-балльных зонах при диаметре стержней до нахлесткой, в зонах 9 баллов — нахлесткой с «лапками» или с другими анкерными устройствами на конце.При диаметре стержней более соединение должно выполняться с помощью сварки.
2. Перемычки следует армировать пространственными каркасами и заводить их за граньпроема по требованиям нормативного документа на бетонные и железобетонные конструкции, но неменее чем на . Высокие перемычки могут армироваться диагональными каркасами.

3.7.10Вертикальные стыковые соединения стен следует армировать горизонтальными арматурными стержнями, площадь которых определяется расчетом, но должна быть не меньше 0,5 см2 на1 п.м шва в зданиях до пяти этажей на 7- и 8-балльных территориях и не менее 1 см2 на 1 п.м шва востальных случаях.

3.8Крупнопанельные здания

3.8.1 Крупнопанельные здания следует проектировать с продольными и поперечными несущими сквозными стенами. Поперечные и продольные стены совместно с перекрытиями и покрытиями образуют единую пространственную систему, воспринимающую сейсмические нагрузки. Выступы наружных стен в плане не должны превышать .

Панели стен и перекрытий следует предусматривать, как правило, размером на комнату. В зданиях с широким шагом поперечных стен (более ) допускается панели перекрытий предусматривать из двух элементов со стыковкой между собой.

3.8.2Армирование стеновых панелей следует выполнять двухсторонним в виде пространственных каркасов или арматурных сеток. Площадь вертикальной и горизонтальной арматуры, устанавливаемой у каждой плоскости панели, должна составлять не менее 0,025 % площади соответствующего сечения стены.

Толщина внутреннего несущего слоя многослойных панелей должна определяться по результатам расчета и приниматься не менее .

3.8.3Вертикальные и горизонтальные стыковые соединения панелей продольных и поперечныхстен между собой и с панелями перекрытий (покрытий) следует осуществлять сваркой арматурныхвыпусков и закладных деталей или на болтах с замоноличиванием вертикальных и горизонтальныхстыков мелкозернистым бетоном.

3.8.4 В местах пересечения стен должна размещаться вертикальная арматура непрерывная на всю высоту здания. Вертикальная арматура также должна устанавливаться по граням дверных и оконных проемов и при регулярном расположении проемов поэтажно стыковаться. Площадь поперечного сечения арматуры, устанавливаемой в стыках и по граням проемов, должна определяться по расчету, но приниматься не менее 2 см2.

В местах пересечения стен допускается размещать не более 60 % расчетного количества вертикальной арматуры.

1. Решения стыковых соединений должны обеспечивать восприятие расчетных усилий растяжения и сдвига. Сечение металлических связей в стыках панелей (горизонтальных и вертикальных)определяется расчетом, но их минимальное сечение должно быть не менее 1 см2 на 1 п.м шва, длязданий, строящихся в районах сейсмичностью 7, 8 и 9 баллов.
2. Встроенные лоджии выполняются длиной, равной расстоянию между соседними несущимистенами. В зданиях на площадках сейсмичностью 8 и более баллов в плоскости наружных стен вместах размещения лоджий следует предусматривать устройство железобетонных рам. В зданиях до5 этажей при расчетной сейсмичности 7 и 8 баллов допускается устройство пристроенных лоджийс выносом не более и связанных с основными стенами металлическими связями.

3.9 Здания со стенами из крупных блоков

1. Стеновые блоки могут быть выполнены из бетонов, в том числе легких, а также из кирпичаили других штучных материалов с использованием вибрирования. Требуемое значение нормальногосцепления кирпича (камня) с раствором в блоках определяется расчетом, но должна быть не менее120 кПа (1,2 кг/см2). При проектировании и строительстве зданий из блоков пильного известняканеобходимо руководствоваться требованиями ДБН В.1.1-1-94.
2. Стены из крупных блоков могут быть:

а)двухрядной и многорядной разрезок. Усилия в швах воспринимаются силами трения и шпонками. Количество надземных этажей в таких зданиях не должно превышать трех в 7-балльныхзонах и одного в 8-балльных;

б)двухрядной разрезки, соединяемых между собой с помощью сварки закладных деталей илиарматурных выпусков;

в)двухрядной разрезки, усиленных вертикальным ненапрягаемым или напрягаемым армированием;

г)многорядной разрезки, усиленные вертикальными железобетонными включениями.Расстояние между поперечными стенами следует принимать по таблице 3.2.

Таблица 3.2 — Значения предельных размеров элементов зданий в зависимости от расчетной сейсмичности

3.9.3Стеновые блоки должны быть армированы пространственными каркасами. Неармиро-ванные блоки допускаются в районах сейсмичностью 7 баллов в зданиях высотой до трех этажей, ав районах сейсмичностью 8 баллов — в одноэтажных зданиях. Стеновые блоки, как для наружных, таки для внутренних стен должны применяться только с пазами со шпоночной поверхностью на торцевых вертикальных гранях.

1. Антисейсмические пояса в крупноблочных зданиях могут быть монолитными или сборно-монолитными из армированных блоков-перемычек. Блоки-перемычки соединяются между собой вдвух уровнях по высоте путем сварки выпусков арматуры или закладных деталей с последующимзамоноличиванием.
2. В уровне перекрытий и покрытий, выполненных из сборных железобетонных плит, по всемстенам должны устраиваться антисейсмические обвязки из монолитного бетона, объединяющиевыпуски арматуры из торцов плит перекрытий и выпуски из поясных блоков.
3. Связь между продольными и поперечными стенами обеспечивается тщательным бетонированием вертикальных пазов примыкающих блоков, укладкой арматурных сеток в каждом арматурном шве и антисейсмическими поясами.
4. Стержни вертикальной арматуры должны быть установлены на всю высоту здания в углах,местах изломов стен в плане и сопряжений наружных стен с внутренними, в обрамлении проемов вовнутренних стенах, по длине глухих стен не более чем через , по длине наружных стен вобрамлении простенков.
5. При непрерывном вертикальном армировании продольная арматура пропускается черезотверстия в поясных блоках и стыкуется сваркой.

Скачать бесплатно

Сколько диаметров СНиП при перехлесте арматуры?

Прочный и долговечный фундамент – это армированный фундамент. Но армирование – операция, требующая точности, и вязание стержней арматуры внахлест или встык требует знания длины прутьев. Лишние сантиметры арматурных прутьев способны деформировать фундамент при прикладываемых боковых нагрузках, нарушить его целостность и общую надежность. И наоборот – правильный монтаж армокаркаса позволит избежать деформирования и растрескивания бетонной ж/б плиты, увеличить срок службы и надежность фундамента. Знание технических особенностей, методов расчета длины прутьев, монтажа стыков и требований снип помогут в строительстве не единожды.

Грамотный нахлест арматуры

Типы соединения

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами. На сегодняшний день известны такие методы состыковки арматурных прутьев, как:

• Стыки внахлест, выполненные без сварки:

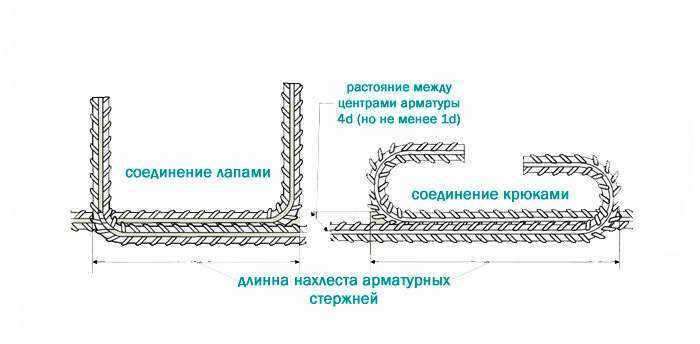

• нахлест при стыковке с помощью изогнутых деталей (петлей, лапок, крюков).
• нахлест в соединениях прямых прутьев арматуры с поперечной фиксацией;
• нахлест прямых концов прутьев.

• Механические и сварные типы соединений встык:

• с использованием сварочных аппаратов;
• при помощи профессиональных механических агрегатов.

Нахлестом рекомендовано соединять арматуру сечением не более 40 миллиметров

В требованиях СНиП сказано о том, что в бетонном основании необходимо устанавливать как минимум 2 неразрывных арматурных каркаса. Они выполняются фиксированием армирующих прутьев внахлест. Вариант сплетения прутьев внахлест популярен в частном строительстве. И этому есть объяснение — такой способ доступен, а необходимые материалы имеют невысокую стоимость. Состыковать нахлест стержней арматуры без применения сварки можно с использованием вязальной проволоки.

Промышленное строительство чаще использует второй вариант соединения арматурных прутьев. Строительными нормами допускается во время соединения арматуры внахлест применение прутьев разных сечений (диаметров). Но они не должны превышать 40 мм из-за отсутствия технических данных, подтвержденных исследованиями. В тех местах, где нагрузки максимальны, запрещается фиксация внахлест как при вязке, так и в случае использования сварки.

[testimonial_view id=”9″]

Преимущества механической стыковки

Данный способ является наиболее выгодным, соответственно, и наиболее часто используемым. Если сравнить процесс механического соединения арматуры со стыковкой арматуры внахлест, то главное преимущество здесь заключается в том, что не происходит значительная потеря материала. Стыковка внахлест приводит к потере определенного количества арматуры (примерно 27%).

Если сравнивать механическое соединение арматуры со стыковкой при помощи сварки, то в этом случае выигрывает скорость работы, на которую затрачивается намного меньше времени. К тому же, сварку должны выполнять только профессиональные сварщики, чтобы избежать некачественной работы, которая в будущем способна привести к негативным последствиям. В итоге, если проводить механическую стыковку, можно значительно сэкономить на оплате труда квалифицированных мастеров.

Еще в результате такого способа соединения получается достаточно прочная конструкция. Получить равнопрочное соединение, используя этот метод, можно при различных погодных условиях и в любое время года.

Вернуться к оглавлению

Соединение стержней сваркой

Нахлест арматуры с использованием сварки допускается только со стержнями марок А400С и А500С. Арматура этого класса считается свариваемой. Но стоимость таких стержней достаточно высока. Самый же распространенный класс — А400. Но его использование недопустимо, так как при его нагревании заметно сокращается прочность и устойчивость к коррозии. Запрещается сваривать места, где есть перехлест арматуры, независимо от класса последней. Существует вероятность разрывов стержней при воздействии на них больших нагрузок. Так говорят зарубежные источники. В российских правилах разрешается использование дуговой электросварки этих мест, но размер диаметров не должен превышать 2,5 см.

Арматуру запрещено соединять в местах максимального напряжения стержней и зонах приложения (концентрированного) нагрузки на них

Длина сварочных швов и классов арматуры находятся в прямой зависимости. В работе используются электроды с сечением 4—5 мм. Длина нахлеста при проведении сварочных работ — менее 10 диаметров используемых прутьев, что соответствует требованиям регламентирующих ГОСТов 14098 и 10922.

Реальные значения перехлеста арматуры

Протяженность нахлеста стержней при анкеровке устанавливается с ориентиром на действующее в арматурной конструкции усилие и восприятие силами сопротивления стальных элементов, а также силами сцепления бетона и армирующих прутьев по всей длине соединения. Санитарные нормы по нахлесту арматуры при вязке рекомендует следующие длины перехлеста (все параметры в мм) нахлест / сечение:

• 1090 / 36;
• 960 / 32;
• 860 / 28;
• 760 / 25;
• 680 / 22;
• 580 / 18;
• 480 / 16;
• 380 / 12;
• 300 / 10.

В таблицах СНиПа также содержится длина нахлеста анкеровки для различных марок бетонной смеси для арматурных стержней на сжатие / растяжение.

Существует еще некоторые важные пункты СНиПа, о которых велся разговор в этой публикации:

1. в обязательном порядке в зоне анкеровки нахлестом необходим монтаж поперечной добавочной арматуры;
2. недопущение разноса анкеровки соседних стержней не меньше 61 см;
3. крестообразные нахлесты надо соединять с помощью пластиковых хомутов или фиксаторов или отожженной вязкой проволоки.

По данным таблицам наименьшая длина перехлеста для бетонной смеси М450 при сечении прутка А400 в 6 мм = 20 см. А вот для бетона М250 и арматуры с сечением 40 мм длина составит уже 158 см.

Монтаж армопояса без применения сварочных работ

При проведении монтажа соединений внахлест при вязке используются прутья самой популярной марки — А400 AIII. Места, где выполнен перехлест, связываются вязальной проволокой. СНиП предъявляют особые требования при выборе такого способа связки. Сколько есть вариантов фиксации прутьев без сварки?

Соединение арматуры:

• перехлест конечных прутьев;
• нахлест прутьев с прямыми концами с подваркой поперечных стержней;
• с изогнутыми концами.

Если стержни имеют гладкий профиль, возможно применение только 2-го или 3-го вариантов.

Соединение арматуры не должно размещаться в местах концентрированного приложения нагрузки и местах наибольшего напряжения

Существенные требования к соединениям

Во время вязания соединений методом нахлеста без применения сварки правилами определяются некоторые параметры:

• Длина накладки.
• Особенности местонахождения узлов в конструкции.
• Расположение перехлестов по отношению друг к другу.

Как уже было сказано, запрещается размещать арматуру, связанную внахлест, в местах наивысшей нагрузки и максимального напряжения. Располагаться они должны в тех местах железобетонного изделия, где отсутствует нагрузка, либо же она минимальна. Если такой технологической возможности нет, размер соединения выбирается из расчета — 90 сечений (диаметров) стыкующихся прутьев. Технические нормы четко регламентируют, какими должны быть размеры таких соединений. Однако их величина может зависеть не только от сечения. На неё также влияют следующие критерии:

• степень нагрузки;
• марка используемого бетона;
• класс арматуры;
• расположение узлов соединения в конструкции;
• место применения железобетонного изделия.

В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю

Основополагающим условием при выборе протяженности перехлеста является диаметр арматуры. Следующая таблица может быть использована для удобного расчета размеров стыковки прутьев при вязании без применения метода сварки. Как правило, их размер подводится к 30-кратной величине сечения применяемой арматуры.

Существуют также минимизированные величины связки прутьев внахлест. Они назначаются исходя из прочности бетона и степени давления.

Дистанция между арматурными стержнями, которые стыкуются нахлестом, в горизонтальном и вертикальном направлении обязана быть от 25 мм и выше

В сжатой зоне бетона:

Перечень измерений на растянутой зоне бетона:

Правильное расположение нахлеста касательно друг друга и всей конструкции имеет колоссальное значение для повышения прочности скелета фундамента.

Соединения необходимо делать таким образом, чтобы они были равномерно распределены, и в каждом разрезе конструкции было сосредоточено не больше 50% связок. А промежуток между ними должен быть меньше 130% размера стыков армированных прутьев.

Требования уже упомянутых выше строительных норм и правил (СНиП) гласят, что расстояние между стыковочными соединениями должно быть более 61 см.

В случае несоблюдения такой дистанции бетонное основание может быть подвергнуто деформациям вследствие всех оказываемых на него нагрузок на этапе сооружения здания, а также во время его эксплуатации.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом. Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных. Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Технические особенности безсварочного стыка

Необходимо разносить вразбежку соседние соединения. Причем так, чтобы достичь одновременного соединения в одном сечении до 50 % (не больше) армирующих элементов. Под расчетным сечением, которое мы будем определять с целью выяснения значения стыкуемых арматур, понимается область 130 % от общего параметра нахлеста (замеряется вдоль прутков).

Тут необходимо понимание того что стыки стержней при проектировании рассматривают в качестве лежащих в одном сечении при условии размещения центров именно в указанной зоне. Наименьшей дистанцией в длину между стыками по СНиПу является значение 610 мм. По ACI 318–05 и санитарным нормам рекомендовано несвязанные (свободные) соединения прутков делать в конструкциях без предварительного напряжения.

Данный совет вполне логичен, ведь бетонная смесь при таком соединении зальет стержни со всех сторон. А это гарантия сверхнадежной фиксации каждого стержня, которой невозможно достичь при заливке неполной окружности арматуры и соседнего стержня, перевязанных вязальной проволокой. Ко всему прочему, нахлест по длине не может достигать меньше 25 см.

Еще одним важным положением саннорм является то, что в 1-м расчетном сечении соединение может обладать не больше 50 % стальных прутьев в фундаментной ленте. К тому же, можно стыковать описываемым вариантом сварные сетки и отдельные арматурные элементы без обязательной разбежки. Однако такое допущение будет действующим только при использовании арматуры для конструктивного армирования.

Перехлест в 30 см и более возможен при условии функционирования арматуры и на сжатие. Многими зарубежными странами в строительной документации нахлест установился на уровне 40 диаметров соединяемых армирующих элементов. В странах СНГ данный показатель значение приравнивается 50 диаметрам (арматура А400).

Также значение рекомендованного нахлеста зависит от марки бетона для заливки фундамента. К примеру, для смеси М300 он имеет 35 диаметров, М250 – 40, М200 – 50. А вот для арматурных стержней А-II и А-I перехлест всегда подбирается из расчета 40 диаметров. Но следует учитывать, что все это окажется верным для показателей в расчете. На практике реальные (не минимальные) значения нахлеста, как правило, в несколько раз больше.

Сетка с летучими концами: Введение

Ищете изготовленную на заказ сетку или сетку с летучими концами?

Мы можем поставить 50-10 000 кг в короткие сроки и без минимального заказа в любую точку Великобритании.
Позвоните сейчас или нажмите «Узнать цену» выше, если в нерабочее время.

01283 205 930

Чтобы строительные проекты были конструктивно надежными и гарантированно оставались таковыми в течение всего предполагаемого срока службы, важно, чтобы строительство соответствовало передовым практическим рекомендациям в отношении поперечной прочности и целостности материалов.

Для достижения максимально возможной прочности бетонных элементов любого здания, будь то коммерческое или бытовое, обычно используется армирующая сетка, встроенная в каждый залитый бетонный элемент.

Эта сетка, которую иногда также называют армирующей тканью, играет центральную роль почти в каждом строительном проекте, будь то что-то маленькое, например, пристройка дома, или такое важное, как крупный инфраструктурный проект, такой как новый мост или коммерческий многоквартирный дом. этажное офисное здание.

В этой статье мы рассмотрим особый тип армирующей сетки, который называется сетка с летучим концом , чтобы понять причины, по которым имеет смысл использовать этот тип сетки, и обстоятельства, когда это целесообразно.

Основы армирующей сетки

Большинство людей, даже если они никак не связаны со строительной отраслью, знакомы с тем, что такое арматура – ​​прочный стальной стержень с витой конструкцией, который используется на строительных объектах всех размеров (подробнее о типах и марках арматуры здесь).

Арматурная сетка представляет собой листовой материал, состоящий из арматурной проволоки, расположенной в виде решетки из продольных и поперечных проволок.

В зависимости от назначения сетки поставляется в виде квадратной сетки, в которой шаг между продольными и поперечными проволоками одинаков, в виде конструкционной сетки, в которой шаг поперечной проволоки в два раза больше шага продольной проволоки, и как длинная сетка, где шаг поперечной проволоки в четыре раза больше шага продольной проволоки.

Каждый из этих типов сетки имеет разное применение, но основной принцип одинаков для всех – для придания поперечной прочности бетонным элементам .

И сталь, и бетон имеют очень близкие коэффициенты теплового расширения, что означает, что они исключительно хорошо работают вместе, обеспечивая прочность и долговечность.

При возведении элементов из монолитного бетона арматурная сетка укладывается по всей площади заливки бетоном, при этом необходимо залить каждую часть плиты (подробнее о минимальной толщине читайте здесь). Это часто означает, что листы сетки укладываются друг на друга, чтобы гарантировать, что каждая часть плиты имеет одинаковый уровень армирования.

Как подходит Flying End Mesh?

Когда панели стандартной армирующей сетки укладываются внахлест, чтобы обеспечить требуемый уровень армирования, они явно накладываются друг на друга и не лежат ровно. На больших плитах можно было перекрывать до четырех листов, чтобы получить необходимое армирование. Даже при очень тщательной завязке это может привести к значительному налипанию , что, в свою очередь, означает, что потребуется больше бетона для получения требуемой толщины бетона как под, так и над сеткой.

Сетка с летучими концами предлагает разумное решение этой проблемы . «Летучий конец» в названии сетки относится к части на конце листа сетки, где отсутствует одна проволока. Сетка с летучим концом может иметь недостающую проволоку в верхней части листа или сбоку, чтобы удовлетворить все потребности макета. Поскольку эта концевая проволока отсутствует, лист сетки с выступающим концом можно вставить на место рядом с обычным листом (или другим листом сетки с выступающим концом), , без наращивания нахлеста , о котором мы говорили ранее. Длина летящего конца, известного как «нахлест», обычно составляет 400 мм, что превышает минимальные 350 мм, необходимые при перекрытии традиционных листов арматурной сетки. Тем не менее, доступны более длинные пролетные части 500 мм, а также более короткие пролетные части 200 мм. Располагаясь на одном уровне с соседним листом сетчатой ​​ткани, сетка с летучим концом предотвращает любые наросты или заторы и удерживает слой сетки на одинаковой высоте по всей плите.

Выбор правильной сетки Flying End для вашего проекта

Как и все типы арматурных стержней и арматурных сеток, сетка с летучими концами поставляется с использованием системы классов, которые подходят для различных областей применения. Для легких применений, таких как полы в гараже, требуется бетонное основание, толщина которого обычно составляет около 100 мм, и для этих применений подойдет сетка класса А. Сетка класса А состоит из проволоки диаметром от 6 до 8 мм, в зависимости от конкретного класса. Сетка класса B намного прочнее и предназначена для использования в плитах толщиной до 200 мм. Эти сетки предназначены для тяжелых условий эксплуатации. Очевидно, что важно, чтобы класс сетки с выступающим концом соответствовал классу стандартной сетки, используемой в проекте. Если вы не уверены, что использовать, поговорите с инженером-строителем или позвоните нам, чтобы получить совет.

Сетка с выступающими концами доступна с одним выступающим концом и стороной или с выступающими концами на всех четырех краях листа. Листы обычно точно такого же размера, как и стандартные листы арматурной сетки, 4,2 м x 2,4 м. Это позволяет особенно легко рассчитать потребность в листах для работы и сводит потери к минимуму.

Зачем использовать сетку с летящим концом вместо стандартной сетки?

Может показаться заманчивым думать, что добавление в проект сетки с летящими концами просто усложняет задачу, но на самом деле все наоборот.

Сетка с летучими концами предлагает:

• сокращение времени компоновки,
• без резки листов; и,
• меньше отходов.

Проверка компоновки сетки также упрощается, и намного проще убедиться, что правильное покрытие было достигнуто повсюду. И, конечно же, когда выступающие концы обрабатывают все стыки листов, нет заторов, и, следовательно, нет необходимости заливать дополнительный бетон. Все эти преимущества приводят к значительной экономии средств, которая может существенно возрасти в крупных проектах. По крайней мере, на одну проволоку меньше на лист, сетка с летучим концом стоит меньше, чем стандартная сетка, что означает также экономию на листе.

Резюме

Сетка с выступающими концами может решить слишком распространенную проблему перегрузки внахлестку при укладке арматурной сетки, а также сэкономить время и деньги. Он прост в использовании, и есть простые калькуляторы, которые помогут вам точно определить, сколько сетки с летящими концами вам понадобится для покрытия любой заданной области. Конечно, наша команда экспертов всегда готова предложить практическую помощь и совет при выборе всех видов армирующей сетки и сопутствующих товаров.

Свяжитесь с нами сегодня , чтобы обсудить ваш следующий проект и узнать, как сетка с летящим концом может значительно упростить вашу работу.
