Как правильно рассчитать нагрузки на полы?

Проектирование – это крайне ответственный этап строительства здания или конструкции. Именно на этом этапе определяется надежность структурных элементов и их долговечность. Ошибки при проектировании могут стать причиной появления критических дефектов и не позволить нормально эксплуатировать объект. В полной мере это относится и к проектированию бетонных полов.

К сожалению, многие проектировщики ошибочно не выделяют полы в особый вид конструкций и применяют к ним те же подходы, что и к фундаментам или другим бетонным элементам. В результате бетонная плита пола может быть запроектирована, как с избыточным запасом прочности (то есть может быть неоправданно дорогой и материалоемкой), так и наоборот – недостаточно надежной. И хотя полы не относятся к разряду ответственных конструкций, их прочностные характеристики важны для безопасной и эффективной эксплуатации объекта строительства в будущем.

Особенно важным в этой связи является определение воздействий и нагрузок, которым будет подвергаться бетонный пол.

Характер воздействий, в первую очередь, повлияет на выбор покрытия пола, и этот вопрос заслуживает отдельного рассмотрения. Однако и с определением нагрузок возникает ряд спорных моментов, причем трудности зачастую возникают даже у опытных проектировщиков.

Равномерно распределенная нагрузка

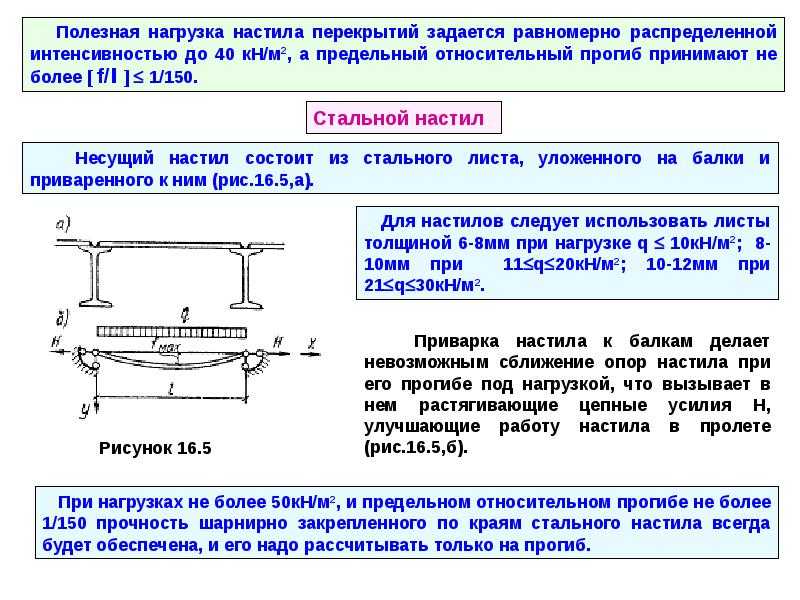

Наиболее частой ошибкой при проектировании полов является принятие за отправную точку равномерно распределенной нагрузки. Эта характеристика выражается в ньютонах или килограммах на метр квадратный, а также паскалях. Эту величину принято закладывать в расчеты плит перекрытий или использовать при проектировании фундаментов зданий, однако следует с осторожностью использовать в случае полов. Строго говоря, распределенной нагрузкой является нагрузка от предметов непосредственно лежащих на полу, например, листов металла или фанеры, хранящиеся навалом сыпучие материалы. В более общем случае за такую нагрузку принимают и находящиеся на полу предметы, занимающие значительную площадь и имеющих большое количество зон контакта с полами.

Примером последнего могут служить хранящиеся на полу склада паллеты , также к равномерно распределённой нагрузке относят и пешеходов.

Тем не менее, нередко приходится сталкиваться со случаями, когда нагрузки в виде МПа/м2 указываются для склада со стеллажным хранением. Налицо неверный подход, при котором инженер делит сумму всех складских или производственных нагрузок на площадь. Иногда встречаются случаи, когда берется несущая способность стеллажа и делится на площадь, которую он занимает. Расчеты, выполненные на таких исходных данных, скорее всего, будут в корне неверными.

Сосредоточенная нагрузка

Дело в том, что в случае стеллажного складирования имеет место не распределенная нагрузка, а сосредоточенная (или точечная). Товары размещаются на многоярусных стеллажах, которые в свою очередь имеют небольшую площадь опирания на полы. Это создает очень серьезные нагрузки на плиты полов.

Как правильно посчитать сосредоточенную нагрузку?

За значение сосредоточенной нагрузки принимается давление под сдвоенной пяткой стеллажа. Сдвоенная опора находится между секциями стеллажа, и на нее приходится вдвое большая нагрузка, нежели на торцевые опоры. Для правильного расчета нагрузки нужно взять суммарную номинальную вместимость всех ярусов стеллажа, кроме напольного, и разделить на два. Рассмотрим пример: имеется стеллаж с пятью ярусами (напольный ярус не учитывается), на каждом из которых может храниться 3 паллета массой 1.200 кг:
5 х 3 х 1,2 = 18 тонн

То есть на каждой секции хранится до 18 тонн груза.

Этот вес распределяется между четырьмя опорами, однако на опоры между секциями приходят нагрузки сразу с двух сторон. Таким образом, нагрузка на каждую опору составит 9 тонн (см. иллюстрацию).

При передаче данных инженеру-проектировщику следует также указать размер пятки опоры стеллажа, поскольку пятка размерами 110х110 мм создает при равной нагрузке почти вдвое большее давление на полы, чем пятка 150х150 мм.

Также большое влияние имеет расстояние между смежными рядами стеллажей.

Такой же подход к определению нагрузок используют и применительно к производственному оборудованию, если оно устанавливается непосредственно на полы. Вес станков и производственных линий распределен между стойками и опорами, поэтому представляет собой сосредоточенную нагрузку.

В случаях высотного складирования нагрузки на одну опору могут достигать 10-12 тонн. В таких ситуациях допускается использование понижающего коэффициента, учитывающего степень заполняемости склада.

Другие виды нагрузок

Также в целях проектирования принято выделять и другие виды нагрузок на полы.

Колесная нагрузка – создается транспортными средствами, заезжающими на полы и перемещающимися по ним. Для правильной спецификации этих нагрузок необходимо знать распределение веса между осями транспортного средства и размер пятна контакта колеса с поверхностью. Также важно знать, парные ли колеса, какое расстояние между ними во всех направлениях.

Хотя этот тип нагрузок схож с точечными, они обладают отличительной особенностью – динамикой. То есть при движении происходит приращение воздействующей на полы силы, что должно найти свое отражение в проектных расчетах.

Линейная нагрузка

Отдельные виды систем хранения грузов имеют вытянутые и узкие опоры, что позволяет рассматривать их как линейную нагрузку. В техническом задании на проектирование необходимо указать геометрические параметры этих опор, расстояния между ними и, естественно, массу складируемых на них товаров или материалов. Находящиеся непосредственно на полу рельсы тоже создают этот тип нагрузки, и к ним применяются те же подходы.

Специфика нагрузок, имеющих место на предприятии, неотделима от понимания технологических процессов и характеристик используемого оборудования. Если Вы испытываете трудности с описанием нагрузок на Вашем объекте, Вы можете обратиться в компанию «Би Райт» за консультацией, и наши специалисты по проектированию полов помогут Вам.

Расчет плиты пола и нагрузка на полы – Группа компаний TechnoFloor Группа компаний TechnoFloor

Содержание

  • 1 Расчет плиты пола и нагрузка на полы
  • 2 Общие требования к бетонным полам
  • 3 Нагрузки
  • 4 Пример расчета
  • 5 Похожие новости

Расчет плиты пола и нагрузка на полы

Интенсивное перемещение подъемно-транспортных механизмов и оборудования неизменная составляющая современных объектов производственно-складского назначения. Для произведения правильных расчетов параметров плиты пола, которая является бесконечной гибкой плитой на жестком основании, требуется соблюдать существующие строительные нормы и правила. Главным документом для выполнения данного вида проектных работ является СНиП 2.03.13-88. Главным разработчиком всех норм и правил, регулирующих проектирование и возведение половых плит, является Центральный научно-исследовательский институт Промышленных зданий.

Общие требования к бетонным полам
  • L = низкие требования (износостойкость – класс D)
  • М = средний уровень требований (износостойкость – класс С, допуски 3 А)
  • Н = высокие требования (износостойкость – класс В, допуски 3В)
  • НН = высший уровень требований
  • X = обязательно
  • (Х) = обязательно в отдельных случаях
  • О = не обязательно
  • f = в зависимости от основания

Для расчета конструкций на основе фибробетона необходимо руководствоваться правилам СП 52-104-2006 .

Помимо этого, для учета разнообразных дополнительных особенностей существует еще один СНиП за номером 2.05.08-85, который называется «Аэродромы». Хорошие результаты расчетов половых бетонных конструкций дает также использование документов ACI 360R-06 «Проектирование половых плит на грунтовом основании», разработчиком которого является Институт бетона США, а также аналогичный документ сотрудников Британского общества изготовителей бетонных конструкций, который называется «Бетонные промышленные полы» Применение в последнее время автоматических компьютерных программ для выполнения расчетных работ являются необоснованными, поскольку в них не учитываются некоторые исходные параметры, имеющие большое значение при расчете пола. Это приводит к тому, что в строительстве все чаще встречаются случаи применения неверных решений, которые становятся причиной разрушения пола или существенного увеличения средств на возведение половой плиты с неоправданно высоким запасом прочности.

Нагрузки

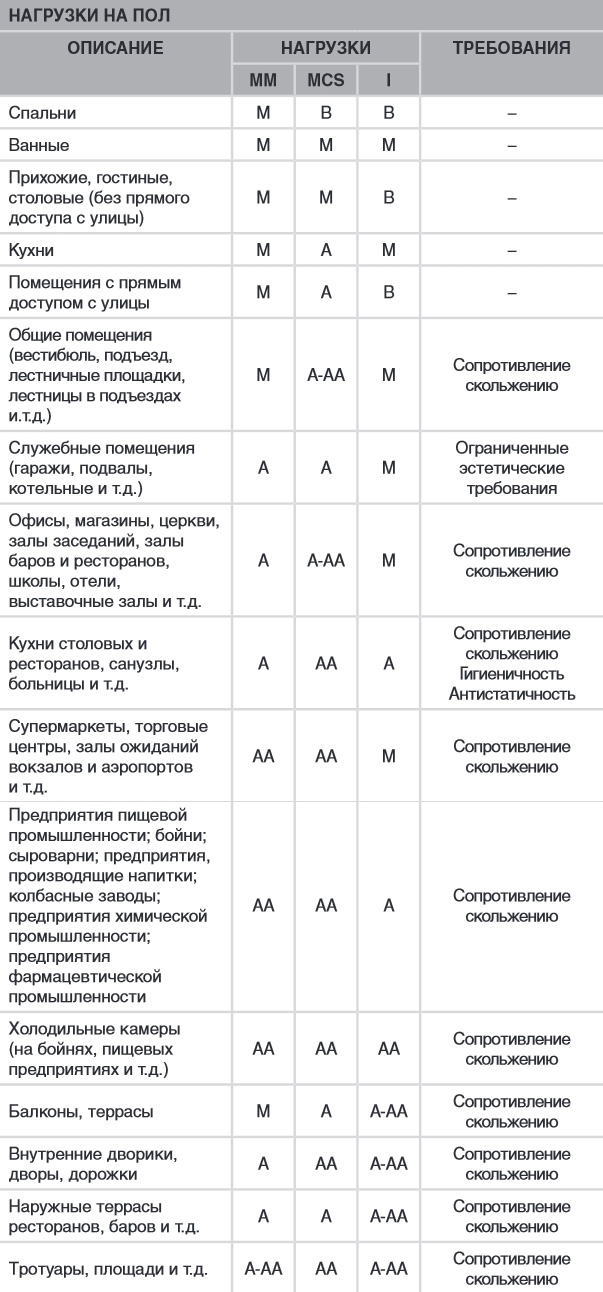

Два вида нагрузок обычно определяют конструктив полов: Колёсная — динамичесая (от погрузчиков, грузовых автомобилей и т. п.)  и сосредоточенная — статическая от нагрузки многоуровневых стелажей. Также стоит отметить, что нередко в технических заданиях на проектирование полов, также необоснованно, за расчетный параметр берется базовая эквивалентная равномерно-распределенная нагрузка. Согласно п. 2.3 документа «Полы. Технические требования и правила проектирования, устройства, приемки, эксплуатации и ремонта», собственный вес пола, равно как и равномерно-распределенные по всей его площади нагрузки, не должны браться в расчет. Другими словами, фактически любая равномерно-распределенная нагрузка не оказывает никакого влияния на конструкцию половой плиты и ее параметры. В качестве наглядного практического примера настоящей равномерно-распределенной нагрузки размером 5 тонн на метр квадратный можно взять равномерно рассыпанный по всей площади пола песок с толщиной слоя приблизительно 320 мм. При такой нагрузке конструкция пола меняется, в нем не обнаруживается даже минимальных изгибающих моментов, песок принимается как конструктивная нагрузка.

Пример расчета

А теперь давайте в качестве условной нагрузки равномерно-распределенного типа возьмем следующие варианты нагрузки: · 5-тонный погрузчик с габаритом колесных осей приблизительно 100Х100 мм; · Паллеты с габаритами 80×120 мм, уложенные в пятиярусные штабеля, вес каждого штабеля – 1 тонна; · Рулоны бумаги, уложенные в четыре уровня. В каждом из приведенных примеров значение условной нагрузки будет одно и то же, а конструкция пола получится разной, поскольку в каждом из примеров характер и сила приложения сосредоточенных нагрузок будут различными. Именно достоверные сведения о сосредоточенных нагрузках являются единственным правильным основанием для расчета половой плиты по грунту. В соответствии со СНиПом 2.01.07-85 «Нагрузки и воздействия», в процессе постановки задачи на расчет конструкции пола, который подвергается нагрузкам от установленного оборудования либо складских товаров, обязательно требуется учитывать данные о фактическом расположении и максимально точной величине нагрузок, а также о размерах опорных точек оборудования. Подмена фактических сосредоточенных нагрузок аналогичными равномерно-распределенными допустима только при расчете плит перекрытий между этажами. Для полов по грунту подобная подмена категорически недопустима и может вести к разрушению конструкции либо перерасходу материалов и средств. В СНиПах и иных документах, которые используются при проектировании полов, четко прописана необходимость учета этого обстоятельства также и при составлении технических заданий. На схеме предполагаемых нагрузок должна быть прописана их максимально возможная величина, форма и габариты опорных точек и минимальное расстояние между ними. При учете динамической задачи в отличие от статической, необходимо учитывать силы инерции, являющихся функциями массы и ее ускорений при воздействии многократно повторяющихся динамических нагрузок. #Рассчетпола     Более подробно про наши услуги Вы сможете узнать у наших специалистов по телефону:тел: 258-49-25, 8950-773-73-72
