Нагрузка на плиты перекрытия пустотные: Сколько выдерживает плита перекрытия на 1м2: допустимая нагрузка

Пустотные плиты перекрытий | Статьи

Каждая стройка использует эти изделия, пустотные плиты перекрытия конкурентоспособной альтернативы не имеют. Все прочие решения или менее прочны или более сложны.

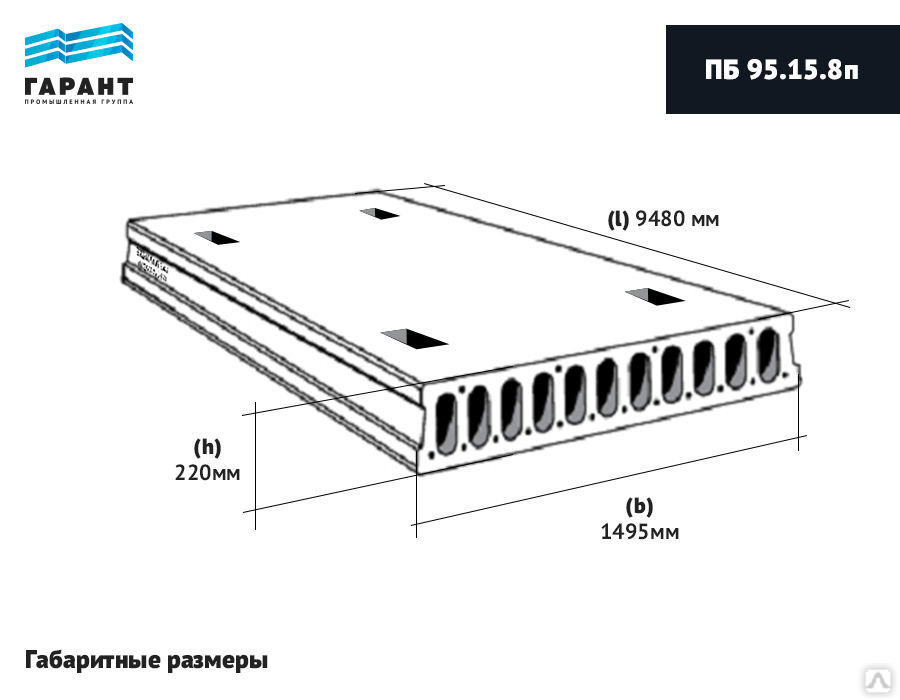

Разница между ПК и ПБ

Сейчас плиты советского времени ПК постепенно сменяют продукты следующего поколения. Это ПБ — произведенные способом безопалубочного формования стендовые пустотные панели. Если для ПК существует чертеж 1.141-1, то для ПБ такого документа, согласно которому их выпускают, нет. Как правило, производители пользуются рабочими чертежами, которые предоставляют им поставщики оборудования.

Сравнение параметров

Гладкость поверхности плит ПК из-за устаревшей технологии и изношенности форм не идеальна и в большинстве случаев они уступают ПБ. Марка бетона: ПК изготавливаются из бетона М-200, ПБ – из М-400. Заделка отверстий для ПК чаще всего производится на заводе. Если вы заметили, что это не сделано, нужно в обязательном порядке произвести заливку бетоном.

Нагрузка

В реальной жизни нередко возникает вопрос, каков размер нагрузки, которую может выдержать пустотная плита. Не сломается ли в результате приложенного напряжения. Совершенно очевидно, что на такую плиту не должна давить несущая стена. У капитальных стен должна быть опора в виде фундаментных блоков или стен низ лежащих этажей. В месте нахлеста панели на капитальную стену, она подлежит дополнительному укреплению. В пустоты заливают бетон.

Нагрузка может иметь распределенный или точечный характер. В случае распределенной нагрузки необходимо найти площадь плиты в квадратных метрах, помножить ее на нагрузку в соответствии с маркировкой (обычно 800 кг/м2), после чего вычесть массу плиты. Для ПК распределенная нагрузка составляет примерно 2,5 т. Это показывает, какой толщины бетонная стяжка является допустимой. В нашем случае это 20 см.

При точечных нагрузках подобного расчета не существует, поскольку несущая способность, при таком виде давления определяется не только массой тела, но и местом приложения силы. Например, края панелей намного крепче центра. Как правило, советуют, чтобы номинальная нагрузка не превышала больше чем вдвое. Это означает, что точечная нагрузка должна быть до 1,6 т.

В реальной жизни строители вынуждены рассчитывать нагрузку, представляющую комбинацию разных источников. Придется нам положиться на расчеты советских НИИ, нашедших типовую нагрузку, считая ее достаточной для большинства «стандартных» ситуаций.

Примерный вклад разных источников, кг/м2:

• своя масса – 300;
• люди и обстановка – 200;
• стены – 150.

Если у вас параметры значительно выше, имеет смысл подумать о покупке панелей, имеющих более высокую несущую способность.

Кроме того нужно принимать во внимание, что кроме постоянно действующих нагрузок, называемых статическими встречаются и динамические. Так, штанга, стоящая на поверхности пола, будет иметь меньшую массу, чем если она падает с высоты одного метра. Отсюда следует вывод, что динамические нагрузки вредны и их следует избегать.

Прогибы плит

В ряде случаев возникает ситуация, когда у плит перекрытия теплотрасс различный прогиб, нередко в обратную сторону. Если он меньше 1/150 длины плиты, это не считается браком. Например у ПБ прогиб может достигать 6 см. Если плиты имеют большую длину, то для них выбирается большее натяжение, поскольку в основном армирование проходит в нижней части плиты. В случае отпила короткой плиты, возникает избыточное усилие сжатия, которое выгибает плиту.

Для борьбы с такой ситуацией, приобретая изделия, нужно проводить внимательный их осмотр. Обычно, плиту перекрытия, имеющую большой прогиб легко определить среди прочих пустотных плит. Надо сказать, что эти подобные ситуации с излишним прогибом встречаются крайне редко, а у известных производителей вообще с качеством все в полном порядке.

Плиты перекрытия шириной 1мЦены на плиты с нагрузкой свыше 800 кгс/м2 уточняйте по телефону
ПК 18-10-8	3 000	0,584
Пк 19-10-8	3 200	0,618
ПК 20-10-8	3 300	0,650
ПК 21-10-8	3 400	0,684
ПК 22-10-8	3 600	0,716
ПК 23-10-8	3 800	0,748
ПК 24-10-8	3 900	0,782
ПК 25-10-8	4 050	0,814
ПК 26-10-8	4 150	0. 848
ПК 27-10-8	4 300	0,880
ПК 28-10-8	4 450	0,912
ПК 29-10-8	4 600	0,946
ПК 30-10-8	4 780	0,978
ПК 31-10-8	4 900	1,012
ПК 32-10-8	5 050	1,044
ПК 33-10-8	5 200	1,076
ПК 34-10-8	5 450	1,110
ПК 35-10-8	5 550	1,142
ПК 36-10-8	5 700	1,176
ПК 37-10-8	5 800	1,206
ПК 38-10-8	6 000	1,240
ПК 39-10-8	6 100	1,275
ПК 40-10-8	6 250	1,306
ПК 41-10-8	6 400	1,341
ПК 42-10-8	6 550	1,373
ПК 43-10-8	6 780	1,404
ПК 44-10-8	6 940	1,439
ПК 45-10-8	7 050	1,471
ПК 46-10-8	7 150	1,505
ПК 47-10-8	7 250	1,537
ПК 48-10-8	7 400	1,569
ПК 49-10-8	7 650	1,603
ПК 50-10-8	7 760	1,635
ПК 51-10-8	7 910	1,669
ПК 52-10-8	8 020	1,701
ПК 53-10-8	8 130	1,733
ПК 54-10-8	8 300	1,767
ПК 55-10-8	8 650	1,799
ПК 56-10-8	8 720	1,833
ПК 57-10-8	8 950	1,865
ПК 58-10-8	9 100	1,897
ПК 59-10-8	9 220	1,931
ПК 60-10-8	9 300	1,963
ПК 61-10-8	9 550	1,997
ПК 62-10-8	9 710	2,029
ПК 63-10-8	9 870	2,061
ПК 64-10-8	10 550	2,095
ПК 65-10-8	10 650	2,127
ПК 66-10-8	10 940	2,161
ПК 67-10-8	11 250	2,193
ПК 68-10-8	11 350	2,225
ПК 69-10-8	11 456	2,258
ПК 70-10-8	11 650	2,291
ПК 71-10-8	11 800	2,326
ПК 72-10-8	11 930	2,358
ПК 73-10-8	13 000	2,389
ПК 74-10-8	13 100	2,424
ПК 75-10-8	13 200	2,456
ПК 76-10-8	13 430	2,490
ПК 77-10-8	13 550	2,522
ПК 78-10-8	13 810	2,554
ПК 79-10-8	14 300	2,588
ПК 80 -10-8	14 450	2,620
ПК 81-10-8	14 750	2. 654
ПК 82-10-8	14 970	2,686
ПК 83-10-8	15 000	2,718
ПК 84-10-8	15 400	2,752
ПК 85-10-8	15 860	2,784
ПК 86-10-8	16 000	2,818
ПК 87-10-8	16 420	2,850
ПК 88-10-8	16 670	2,882
Пк 89-10-8	16 850	2,919
ПК 90-10-8	17 000	2,948
Плиты перекрытия шириной 1,2м
ПК 18-12-8	2 990	0,677
ПК 19-12-8	3 050	0,716
ПК 20-12-8	3 220	0,755
ПК 21-12-8	3 430	0,791
ПК 22-12-8	3 550	0,830
ПК 23-12-8	3 770	0,869
ПК 24-12-8	3 880	0,905
ПК 25-12-8	3 990	0,944
ПК 26-12-8	4 150	0,983
ПК 27-12-8	4 320	1,021
ПК 28-12-8	4 550	1,058
ПК 29-12-8	4 660	1,097
ПК 30-12-8	4 880	1,135
ПК 31-12-8	4 995	1,172
ПК 32-12-8	5 200	1,211
Пк 33-12-8	5 300	1,249
ПК 34-12-8	5 430	1,286
ПК 35-12-8	5 550	1,325
ПК 36-12-8	5 660	1,363
ПК 37-12-8	5 990	1,402
ПК 38-12-8	6 150	1,439
ПК 39-12-8	6 250	1,477
ПК 40-12-8	6 820	1,516
ПК 41-12-8	6 970	1,553
ПК 42-12-8	7 120	1,591
ПК 43-12-8	7 400	1,630
ПК 44-12-8	7 700	1,667
ПК 45-12-8	7 870	1,705
ПК 46-12-8	7 970	1,744
ПК 47-12-8	7 980	1,763
Пк 48-12-8	8 050	1,819
ПК 49-12-8	8 520	1,858
ПК 50-12-8	8 560	1,897
ПК 51-12-8	8 670	1,933
ПК 52-12-8	8 800	1,972
ПК 53-12-8	8 970	2,011
ПК 54-12-8	9 150	2,047
ПК 55-12-8	9 400	2,086
ПК 56-12-8	9 550	2,126
ПК 57-12-8	9 700	2,164
ПК 58-12-8	9 990	2,200
ПК 59-12-8	9 970	2,239
ПК 60-12-8	10 150	2,278
ПК 61-12-8	10 550	2,314
ПК 62-12-8	10 660	2,353
ПК 63-12-8	10 880	2,392
ПК 64-12-8	10 440	2,426
ПК 65-12-8	11 560	2,467
ПК 66-12-8	11 780	2,506
ПК 67-12-8	12 350	2,544
ПК 68-12-8	12 440	2,581
ПК 69-12-8	12 660	2,620
ПК 70-12-8	12 770	2,658
ПК 71-12-8	12 990	2,695
ПК 72-12-8	12 990	2,734
ПК 73-12-8	14 650	2,772
ПК 74-12-8	14 850	2,809
ПК 75-12-8	15 000	2,848
ПК 76-12-8	15 250	2,886
ПК 77-12-8	15 450	2,925
ПК 78-12-8	15 630	2,962
ПК 79-12-8	14 860	2,962
ПК 80-12-8	16 000	3,039
ПК 81-12-8	16 300	3,076
ПК 82-12-8	16 450	3,114
ПК 83-12-8	16 560	3,153
ПК 84-12-8	16 770	3,190
ПК 85-12-8	17 150	3,228
ПК 86-12-8	17 330	3,267
ПК 87-12-8	17 500	3,306
ПК 88-12-8	17 990	3,342
ПК 89-12-8	18 270	3,381
ПК 90-12-8	18 550	3,420
ПК 91-12-8	18 750	3,456
ПК 92-12-8	18 960	3,495
ПК 93-12-8	19 190	3,534
ПК 94-12-8	19 370	3,570
ПК 95-12-8	19 450	3,609
ПК 96-12-6	20 370	3,648
ПК 97-12-6	20 570	3,687
ПК 98-12-6	20 880	3,723
ПК 99-12-8	21 350	3,762
ПК 100-12-6	22 770	3,806
ПК 101-12-6	22 960	3,838
ПК 102-12-6	23 000	3,876

характеристика и особенности.

Кому хоть раз довелось иметь дело со стройкой – будь то возведение дачного домика или основательный ремонт квартиры – тот знает, что такое пустотные плиты перекрытия и как велико их значение для строительства или ремонта. Основные характеристики изделия, особенности его конструкции и маркировки всегда принимают во внимание в процессе работы: с помощью этих знаний можно определить, какой предел полезной и декоративной нагрузки способна выдержать та или иная пустотная плита перекрытия.

Содержание

• Разновидности и преимущества изделия
• Пустотные плиты перекрытия: размеры и вес
• Материалы и особенности конструкции пустотных плит перекрытия
• Виды нагрузок на пустотную железобетонную конструкцию
• Марки пустотных плит перекрытия
• Как рассчитать максимальную допустимую нагрузку на пустотную плиту перекрытия
• Как определить оптимальную для плиты нагрузку?
• Особенности ремонта в старых помещениях
• Способ изготовления пустотных плит перекрытия. Видео

Разновидности и преимущества изделия

Плиты перекрытия заводского производства отличаются высокими качественными характеристиками, так как создают их в строгом соответствии с температурным режимом и временем затвердения. В строительстве используют две модификации плит перекрытия: полнотелые и пустотные.

Полнотелая разновидность плиты отличается большим весом и, соответственно, высокой себестоимостью. В связи с этим полнотелые плиты перекрытия чаще всего пользуются спросом в возведении важных построек. Пустотные плиты перекрытия нашли широкое применение в строительстве жилых домов. Они сравнительно легче и дешевле полнотелых плит, однако совсем не уступают им в прочности и надежности. Ни количество пустот, ни их расположение не уменьшают несущие свойства плиты. Кроме того, именно благодаря пустотам повышаются звуко- и теплоизоляционные особенности строения.

Положительные характеристики пустотных плит перекрытия сделали их самыми популярными среди железобетонных изделий: их применяют в возведении многоэтажных объектов, в строительстве частных и монолитных зданий. Нередко пустотные плиты перекрытия становятся несущим каркасом для зданий.

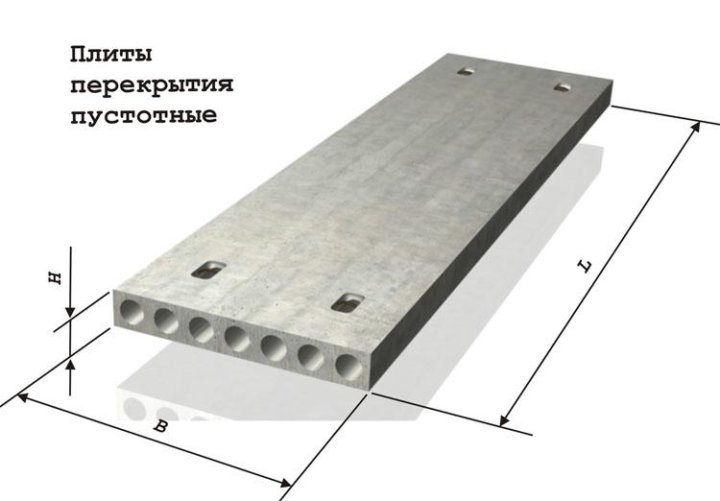

Пустотные плиты перекрытия: размеры и вес

От типа и размеров изделия зависит его конечная стоимость. Размеры плит варьируются от 1,18 до 9,7 м в длину и от 0,99 до 3,5 м в ширину. Наиболее востребованы изделия, длина которых составляет 6 м, а ширина – от 1,2 до 1,5 м. Высота пустотной плиты перекрытия является неизменной величиной: она равна 22 см.

Учитывая большой вес пустотных плит перекрытия, для их установки используют монтажный кран, мощность которого составляет не больше 4 – 5 тонн.

Материалы и особенности конструкции пустотных плит перекрытия

Сырьем для изготовления пустотных плит служит бетон, замешанный на цементе М300 и М400. За цифрами кроются качественные характеристики материала, которые впоследствии будут присущи готовому изделию. Так, цемент с маркировкой М400 выдерживает одномоментную (не постоянную) нагрузку в 400 кг на 1 см³/сек. Цемент марки М300 – производная смесь от М400. И хотя этот материал выдерживает более скромную нагрузку, он отличается достаточной пластичностью, чтобы не проламываться при прогибах.

Кроме бетона в производстве пустотных плит применяют напряженную или обычную арматуру: высокая несущая способность бетона достигается именно благодаря армированию. Пустотные плиты армируют, применяя нержавеющую сталь класса А3 и А4, которая отличается повышенной сопротивляемостью коррозии и перепадам температуры от – 40°C до + 50°C.

Современное производство железобетонных конструкций практикует натяжное армирование. Происходит это следующим образом: арматуру заранее натягивают в форме, после чего помещают туда арматурную сетку. Она распределяет напряжение натянутых элементов арматуры на всю площадь пустотной плиты. Затем форму заполняют бетоном. Когда он станет твердым и достаточно прочным, натяжные элементы армирования обрезают.

Этот способ армирования позволяет пустотным плитам перекрытия не провисать и не прогибаться, выдерживая солидную нагрузку. В торцы пустотной плиты, которыми она опирается на несущие стены, монтируют двойную арматуру, благодаря чему торцы не только не деформируются под давлением своего веса, но и выдерживают нагрузку от верхних несущих стен.

Виды нагрузок на пустотную железобетонную конструкцию

В структуре любого перекрытия выделяют три части:

• верхняя часть с расположенным выше жилым этажом. К ней относят напольное покрытие, стяжки и утеплительные элементы;
• нижняя часть с расположенным ниже жилым помещением. Она состоит из отделки потолка и подвесных элементов.
• конструкционная часть, объединяющая верхнюю и нижнюю части и удерживающая их в воздухе.

Пустотная плита перекрытия выполняет функцию третьей, конструкционной части. Отделочные элементы, которые используют в оформлении пола и потолка, оказывают на нее постоянную статическую нагрузку. Под отделкой пола и потолка подразумевают все элементы, которые подвешивают к перекрытию или ставят на него: люстры, подвесные потолки, боксерские груши, колонны, ванны, перегородки.

Кроме того, существует еще и динамическая нагрузка на пустотные плиты перекрытия – ее создают движущиеся по поверхности перекрытия объекты. Причем учитывают не только влияние массы движущегося человека, но и массу его домашних животных, которые бывают весьма экзотическими (рыси, тигры и т. п.)

Теперь рассмотрим распределенный и точечный вид нагрузки. Например, подвешенная к потолку огромная боксерская груша – это точечная нагрузка. А вот подвесной потолок, который своим каркасом через равные промежутки расстояния соприкасается подвесами с перекрытием, можно назвать распределенной нагрузкой.

Точечная и распределенная нагрузка могут действовать на перекрытие комплексно, в этом случае расчет нагрузки усложняется. Так, устанавливая ванну, емкость которой составляет 500 л, принимают во внимание оба вида нагрузки. В первую очередь, это распределенная нагрузка, которую оказывает наполненная ванна на площадь опоры между ножками, а также точечная нагрузка, которую оказывает каждая ножка ванны по отдельности.

Марки пустотных плит перекрытия

Все железобетонные изделия, которые выпускаются на заводе, подлежат маркировке, которая, по сути, является закодированной информацией.

Плиты перекрытия обозначают двумя заглавными буквами ПК. За этой аббревиатурой следует число, обозначающее примерную длину изделия в дециметрах. Следующие цифры – это приблизительная ширина плиты в дециметрах. Последний показатель сообщает, какой вес в килограммах выдерживает 1 дм²  изделия, учитывая и ее собственную массу.

Например, данные на плите перекрытия ПК 12 – 10 – 8 сообщают о том, что длина этого изделия составляет 1, 18 м (примерно 12 дм), а ширина – 0,99 м (около 10 дм). Наибольшая нагрузка, которую сможет выдержать изделие, равняется 8 кг на 1 дм2  (800 кг/м²).

Заметим, что нагрузка величиною в 800 кг/м² одинакова почти для всех пустотных плит перекрытия. Исключение составляют изделия, выдерживающие до 1000 и 1250 кг/м²: их маркировка заканчивается, соответственно, цифрами 10 и 12,5.

Как рассчитать максимальную допустимую нагрузку на пустотную плиту перекрытия

Рассмотрим особенности монтажа плиты перекрытия. Ее установка зависит от схемы опоры, а также от качества и веса самой плиты. Очень важно сделать правильный расчет пустотной плиты перекрытия, чтобы изделие прослужило продолжительное время. Как никогда необходимы точнейшие математические подсчеты, если здание строят на территории с повышенной сейсмической активностью.

Плиты перекрытия пустотные (ГОСТ 9561-91) выпускают разных размеров и разной толщины, что в итоге и определяет их способность удерживать ту или иную нагрузку.

Для того чтобы определить наибольшую нагрузку, которую выдержит перекрытие, чертят подробную схему постройки (дома или квартиры) и высчитывают суммарный вес всего, что будет «давить» на перекрытие. Прежде всего, учитывают:

• гипсобетонные перегородки;
• утепление полов из песка и керамзита;
• стяжки из цемента;
• массу напольных плит или паркетного покрытия.

Суммарный вес нагрузки делят поровну на все плиты, которые будут эту нагрузку держать.

Несущие стены и опоры для крыши размещают только по торцам, так как внутренние части армируют таким образом, чтобы основное давление приходилось на торцы. Дело в том, что центр пустотной плиты не выдерживает нагрузку, которую дают массивные конструкции, даже если снизу плиту подпирают опорными колоннами или капитальными стенами.

Как определить оптимальную для плиты нагрузку?

Прежде всего, нужно знать вес самой плиты. Алгоритм математических расчетов для определения необходимых данных рассмотрим на примере плиты ПК-60-15-8 (ГОСТ 9561-91), вес которой составляет 2850 кг.

Рассчитаем, какой вес приходится на 1 м² площади в 9 м²: 2850 делим на 9, в результате  получаем 316 кг/ м². Теперь от максимально возможной нагрузки мы отнимем собственный вес изделия: 800 кг/ м² – 316 кг/ м² = 484 кг/ м².

Прикинем, сколько в общей сложности могут весить предметы, которые впоследствии положат на пол: стяжки, утепление, напольное покрытие. Допустим, вес этот примерно равняется 150 кг/ м². Теперь от собственного веса плиты отнимем общую массу предметов, создающих на нее нагрузку: 484 кг/ м² – 150 кг/ м² =  334 кг/ м².

Кроме этого, из оставшихся 334 кг/ м² нужно еще отнять 150 кг/ м² – это «живой» вес людей, а также мебели, без которой в помещении не обойтись. Итак, 334 кг/ м² – 150 кг/ м² = 184 кг/ м².  Расположение дверей и перегородок планируют, рассчитывая 184 кг на 1 м².

Особенности ремонта в старых помещениях

Планируя капитальный ремонт в квартире старого дома, после демонтажа старого напольного утепления и покрытия обязательно нужно определить их приблизительный вес. По возможности новые плиты, паркет или стяжки нужно подобрать таким образом, чтобы их масса была примерно такой же, как и у старого верхнего покрытия плиты.

С особой осторожностью нужно размещать в старых квартирах современную сантехнику увеличенных объемов – джакузи, огромные ванны. В идеале подробными расчетами для определения максимально допустимых нагрузок должен заниматься грамотный специалист.

Всегда учитывают особенности нагрузки: кратковременная и постоянная статическая нагрузки – не одно и то же. Кратковременное давление испытывает, насколько прочна плита, тогда как статическое со временем приводит к ее  прогибам и деформации.

Успешная и надежная эксплуатация пустотных плит перекрытия возможна только при неуклонном соблюдении всех правил и тщательных предварительных расчетов перед их монтажом.

Способ изготовления пустотных плит перекрытия. Видео
