Пример 1.2 Сбор нагрузок на плиту покрытия





Имеется плита покрытия здания, расположенного в III снеговом районе. Немного усложним задачу, и рассмотрим не просто покрытие здания, а покрытие ресторана, где установлены столики для посетителей (в хорошую погоду клиенты могут выйти и подышать свежим воздухом). Требуется определить все необходимые данные о нагрузках, действующих на данное покрытие.

Решение

Не будем тратить время на сбор постоянных нагрузок от плиты покрытия и «пирога» кровли (подробный пример подсчета постоянной нагрузки представлен в Пример 1.1 Сбор нагрузок на плиту перекрытия жилого здания ), примем для удобства, что их нормативное и расчетное значения равны, соответственно: q1 = 7,0 кН/м2; q1р = 8,1 кН/м2.

Вес снегового покрова на 1 м2 горизонтальной поверхности земли для III снегового района согласно табл.1 статьи Снеговые нагрузки равен Sg = 1,8 кПа, при плоском покрытии коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие равен

μ = 1,0, тогда нормативная кратковременная снеговая нагрузка составит:

ν1 = S0 = 0,7*μ*Sg = 0,7*1,0*1,8 = 1,26 кН/м2.

Расчетное значение кратковременной нагрузки от снега получаем умножением ее нормативного значения на коэффициент надежности по нагрузке γt = 1,4

ν1р = ν1*γt = 1,26*1,4 = 1,76 кН/м2.

Длительную нагрузку от снега получаем путем умножения ее полного значения на коэффициент 0,7, т.е:

р1 = 0,7*ν1 = 0,7*1,26 = 0,88 кН/м2;

р1р = р1*γt = 0,88*1,4 = 1,23 кН/м2

.

В теплое время года данный участок будет занят посетителями ресторана. По табл.1 статьи Нагрузки от людей, мебели и оборудования (полезные нагрузки) принимаем значение полной нормативной нагрузки от людей не менее 3,0 кПа (3,0 кН/м2). Учитывая коэффициент надежности по ответственности здания γн = 1,0, итоговая кратковременная нагрузка от людей составляет:

ν2 = 3,0*γн = 3,0*1,0 = 3,0 кН/м2.

Длительную нагрузку от людей получаем путем умножения ее полного значения на коэффициент 0,35,  т. е:

р2 = 0,35*ν2 = 0,35*3,0 = 1,05 кН/м2;



р2р = р2*γt = 1,05*1,2 = 1,26 кН/м2.

Все полученные данные запишем в Таблицу 1.

Теперь запишем основные сочетания нагрузок. Поскольку посетители на данном участке покрытия будут находится только в теплое время года, мы должны рассмотреть два варианта загружения покрытия: собственный вес покрытия и кровли + полезная нагрузка от людей, и второй вариант: собственный вес покрытия и кровли + снег и выбрать тот, при котором получаются максимальные нагрузки для расчета плиты на прочность.

Таблица 1.

Сбор нагрузок на плиту покрытия

Вид нагрузки
 Норм. кН/м2
Коэф. γt
Расч. кН/м2
   Постоянная нагрузка
  Ж.б. плита +кровля
7,0

8,1
1 источник временной нагрузки (от снега)
  кратковременная ν1
1,26
1,4
1,76
  длительная р1
0,88
1,4
1,23
 2 источник временной нагрузки (полезная нагрузка)
 кратковременная ν2
3,0
 1,2
3,6
  длительная р2
 1,05
1,2
1,26



I вариант: постоянная нагрузка (плита покрытия) + нагрузка от снега (кратковременная)

При учете основных сочетаний, включающих постоянные нагрузки и одну временную нагрузку (длительную или кратковременную), коэффициенты Ψl, Ψt вводить не следует.

Тогда qI = q + ν1 = 7,0+ 1,26 = 8,26, кН/м2;

qIр = qp + ν1p = 8,1 + 1,76 = 9,86 кН/м2.

II вариант: постоянная нагрузка (плита покрытия) + полезная (кратковременная)

qII = q + ν2 = 7,0+ 3,0= 8,26, кН/м2;

qIIр = qp + ν2p = 8,1 + 3,6 = 11,7 кН/м2.

Нагрузки, полученные по второму варианту наибольшие, их и следует принимать для дальнейших расчетов плиты покрытия.

Смотрите также:



Примеры:



Нагрузка на перекрытие в жилом доме

Содержание:

1. Разновидности

2. Характеристики ПП

3. Монолитная плита – плюсы и минусы

4.

Нагрузка на перекрытие жилого дома (кг/м2) — расчеты

Каждый строитель с большим опытом знает, что параметры будущего сооружения зависят от характеристик железобетонных плит перекрытия (ПП). Перекрытие должно выдерживать разные нагрузки, с его помощью выбирают отделочные и кровельные материалы. Расчетная нагрузка на перекрытие жилого дома – важный вопрос, который нужно изучить перед началом любого строительства.

Разновидности

Перед началом проектирования, первая задача связана с обеспечением необходимой жесткости каркасной конструкции сооружения. Важная роль в этом вопросе отводится прочности перекрытий, в качестве которых выступают горизонтальные элементы для разделения этажей, которые принимают нагрузки сверху.

Любое перекрытия состоит из плоских железобетонных плит. Нагрузка на перекрытие в жилом доме рассчитывается для определения веса, который сможет выдержать ПП как конструкционная единица.


Организация перекрытий осуществляется с помощью трех видов железобетонных плит:

  • Пустотные. Пустотные плиты перекрытия оснащены по длине технологическими отверстиями, обеспечивающими снижение нагрузки на основание и стены строения, уменьшение расходов на транспортировку, стоимости изделия в целом. Характеристики пустотных плит – стандартная длина 3 м, прочность бетона 261.9 кг/см2, плотность – от 2000 до 2400 кг/м3. Такие изделия производятся из марки бетона с учетом морозостойкости F
  • Ребристые. Ребристые плиты перекрытия имеют продольные ребра жесткости. За счет повышенной прочности, их можно использовать в строительстве высотных зданий и в промышленности. Для возведения частных домов такие изделия используются редко, ввиду сложности отделки.
  • Монолитные. Железобетонные конструкции со сплошным сечением. Отличаются большим весом, применяются для возведения высотных построек, строительства производственных объектов.

Характеристики ПП

Ребристые и монолитные ПП применяются на объектах, где планируются высокие нагрузки на плиту. По этой причине, они применяются в качестве перекрытия пролетов в общественных зданиях и жилых домах, а также для частного строительства.

Они имеют такие технические параметры:

  • Отличные расчетные параметры в плане надежности. Изготовление осуществляется в производственных условиях, где соблюдаются требования ГОСТ.
  • Улучшение звуко- и теплоизоляционных характеристик строения. Если расчет положения и количества пустот осуществляется правильно, несущие параметры не пострадают.
  • Распределение габаритов происходит так: длина от 1.18 до 9.7 метра, ширина – от 0.99 до 3.5 метра.
  • В строительстве частных домов востребован формат, когда ширина ПП составляет 1.5 метра, а длина 6 метров.
  • Исходя из толщины, плиты перекрытия бывают стандартными (220 мм) и облегченными (160 мм).
  • Доставка и монтаж изделий осуществляется с помощью специальной техники.

Пустотелые плиты практически не имеют конкурентов на строительном рынке, поэтому, они применяются для возведения многих зданий. Монолитные железобетонные плиты не такие технологичные, так как для производства требуется много времени и трудозатрат.


Для выбора подходящего подрядчика, который досконально разбирается в вопросах строительных норм и правил малоэтажного домостроения воспользуйтесь поиском в каталоге Building Companion. В профиле каждой компании указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.

Найти компанию по генподряду и стройнадзору »

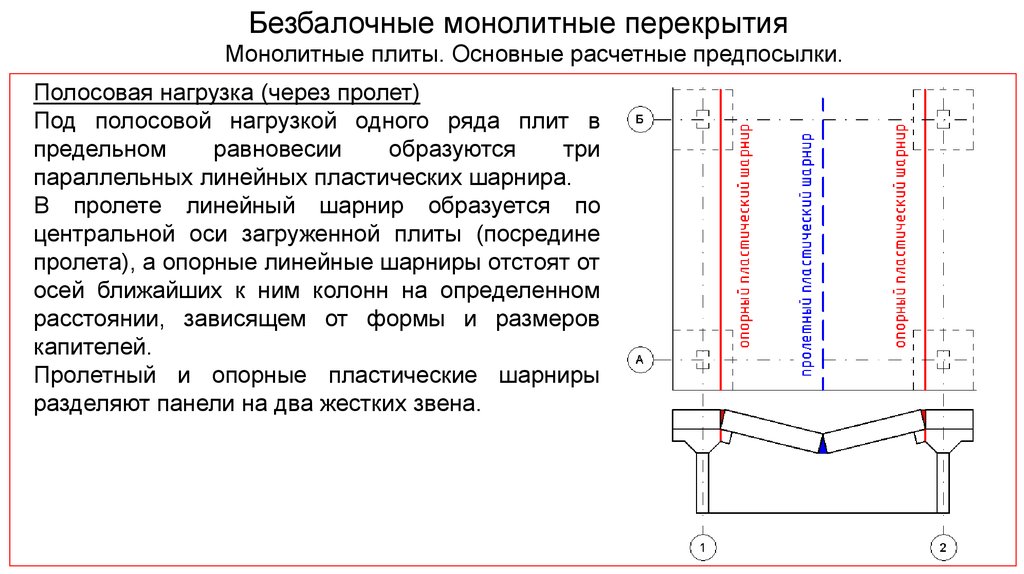

Монолитная плита – плюсы и минусы

Для производства таких плит используется железобетон, и они являются сплошными. Заливка конструкций происходит на строительной площадке, они имеют разные формы и размеры. Расчет толщины осуществляется исходя из расстояния между несущими конструкциями. Единственным условием для монтажа таких ПП является то, что стены и основание должны обладать соответствующими несущими способностями.

Монолитные ПП отличаются по конфигурации. Для устройства перекрытия не имеет значение размер и форма постройки. В качестве опоры для такой плиты могут использоваться стены, либо колонны. Также с их помощью возможно создание выносных конструкций (например, балконы, которые являются частью ПП). Еще один плюс этих конструкций заключается в доступности необходимых материалов. Железобетон не горит, обеспечивается достаточная звукоизоляция между этажами. Поверхность плиты идеально гладкая, за счет чего упрощаются отделочные работы. Срок эксплуатации конструкций составляет сотни лет. Только на протяжении первых 50 лет бетон будет набирать прочность.

Среди минусов монолитных изделий отметим сложную технологию производства, так как для заливки железобетона нужна спецтехника и бригада строителей с большим опытом. Для набора необходимой прочности бетону требуется минимум 28 дней, на протяжении которых требуется уход. Такие конструкции подойдут для построек с кирпичными стенами или зданий из более легких стройматериалов. Они не нуждаются в специальных условиях эксплуатации, не требуется укладка дополнительной изоляции. Каждое из этих качеств делает монолитные конструкции оптимальными для возведения сооружений любого назначения.

Для выбора подходящего эксперта для документального сопровождения строительства дома рекомендуем воспользоваться поиском компаний в каталоге Building Companion. В профиле каждого подрядчика указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.

Найти эксперта по документальному сопровождению »

Нагрузка на перекрытие жилого дома (кг/м2) — расчеты

В ситуации с пустотелыми ПП выполнение расчета допустимых значений нагрузок не требуется. Его производят в производстве, это значение указывают в маркировке. Поэтому, нужно научиться расшифровывать маркировку. Согласно ГОСТам, марка ПП включает две группы символов, которые разделяет дефис.

Первая группа указывает на тип плиты, значения длины и ширины (единица измерения – дециметры). Вторая группа указывает на расчетную нагрузку (единица измерения – кПа). Далее идет информация о классе стали напрягаемой арматуры, классе бетона и других параметрах.

Вес ПП

Нагрузка на перекрытие жилого дома зависит от массы плиты. Он указан в ГОСТ, где в качестве справочной информации приводится масса для любых конструкций со стандартными размерами.

Постоянные нагрузки

Под постоянными нагрузками принято понимать вес разных конструкций:

  • Напольное покрытие.
  • Выравнивающая ЦПС.
  • Отделка пола.
  • Перегородки.

Под массой ПП понимают постоянную нагрузку, однако в процессе расчетов ее выносят за скобки, так как толщина стяжки, либо отделочные материалы могут быть изменены при большой нагрузке на плиту. В ситуации с весом самой ПП, показатель является неизменным. Равномерно распределенная часть нагрузки может не учитываться (речь идет о весе отделки). С учетом нормативов, для жилых построек, значение равняется 1.5 кПа. При этом нормативная нагрузка на перекрытие жилого дома от перегородок рассчитывается обязательно, с учетом этого же норматива. Ее показатель не должен превышать 0.5 кПа.

Временные нагрузки

Они бывают длительными и кратковременными. Под длительными временными нагрузками понимают такие, которые оказывают стационарные конструкции и предметы (т.е. при необходимости их можно убрать). К примеру, вес станочного оборудования относится к длительным нагрузкам. К этой категории относятся напольные отопительные радиаторы или встроенные ванны. Под кратковременными нагрузками понимают нагрузки, которые оказывают люди, животные, мебель и другие вещи, которые можно переносить с одного места на другое.

Подобное разделение необходимо ввиду отличий в правилах сложения нагрузок. Наибольшая длительная нагрузка на ПП учитывается как есть. Другие нагрузки считают с коэффициентом 0.95. Наиболее значимую кратковременную нагрузку также оставляют как есть, а вторую по значимости умножают на коэффициент 0.9 (последующие – на коэффициент 0.7).
