Как собрать нагрузку от перегородок

Содержание:

1. Пример 1.

2. Как собрать нагрузку от перегородок для расчета монолитной плиты.

3. Как собрать нагрузку от перегородок для расчета колонн и фундаментов

4. Пример 2. Собрать нормативную (характеристическую) нагрузку от перегородок на колонну и на стену.

5. Как собрать нагрузку от перегородок для расчета (или проверки) сборной плиты

6. Пример 3. Перегородка проходит поперек сборной плиты.

7. Пример 4. Перегородка проходит вдоль сборной плиты.

8. Пример 5. Перегородки находятся над частью сборной плиты.



В ДБН В.1.2-2:2006 «Нагрузки и воздействия» о сборе нагрузок от перегородок сказано скупо:

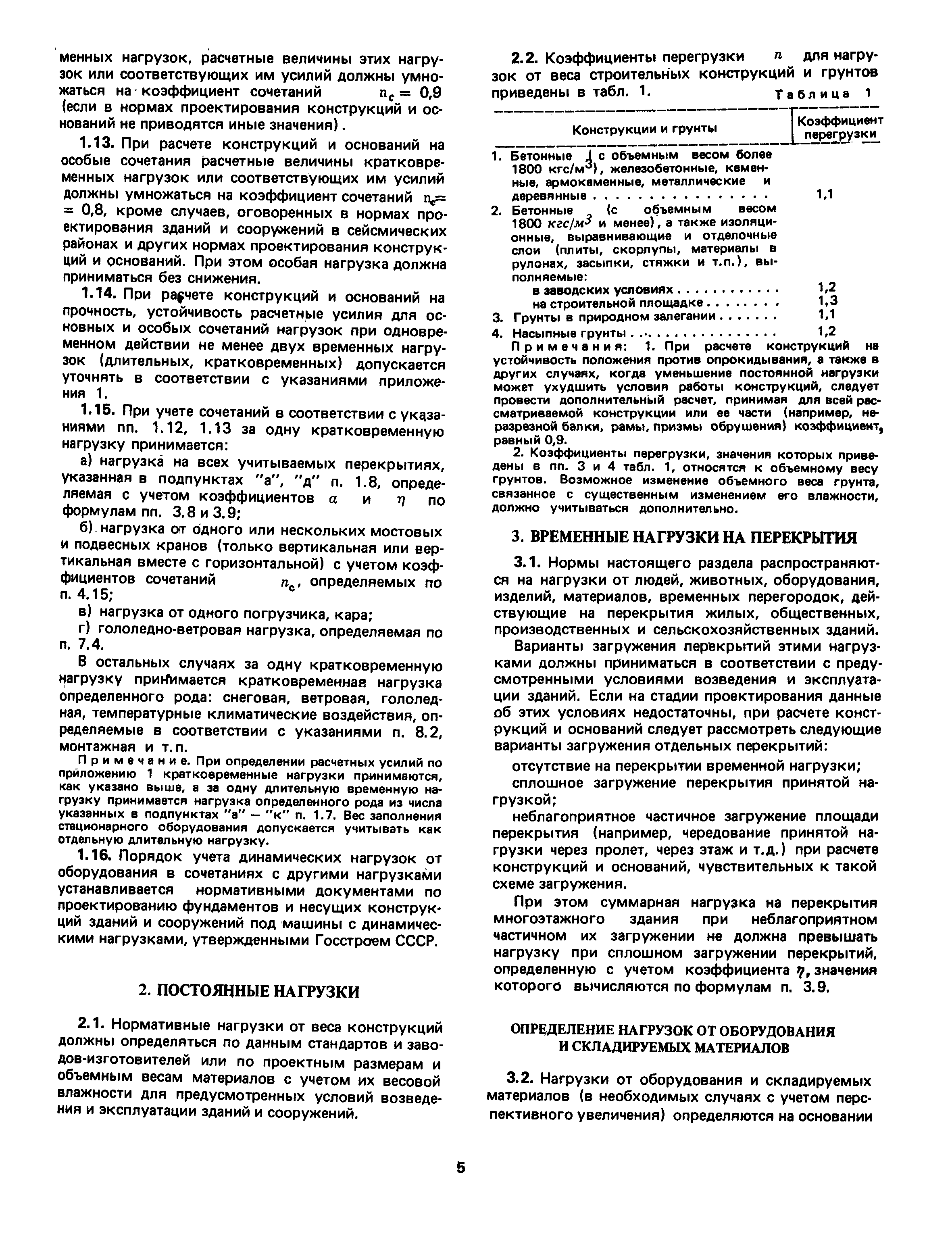

Давайте разберемся, как рациональней собирать нагрузку от перегородок для различных ситуаций.

Что такое характеристическая нагрузка? Это нормативная нагрузка еще безо всяких коэффициентов, т.

е. фактический вес перегородок. Этот фактический  вес, по сути, распределен по очень узкой площади (т.к. толщина перегородки обычно не превышает 150 мм), и наиболее правдоподобным будет принимать нагрузку от перегородки как линейную. Что это значит?

Пример 1. Есть кирпичная перегородка высотой 2,5 м, толщиной 0,12 м, длиной 3 м, ее объемный вес равен 1,8 т/м3. Нужно собрать нагрузку от перегородки на плиту.

Она оштукатурена с двух сторон, каждый слой штукатурки имеет толщину 0,02 м, объемный вес штукатурки 1,6 т/м3. Нужно найти нормативную (характеристическую) нагрузку от перегородки для расчета плиты перекрытия.

Найдем вес 1 м 2 перегородки:

(1,8∙0,12 + 1,6∙2∙0,02)∙1 = 0,28 т/м2 (здесь 1 – это площадь перегородки).

Зная высоту перегородки, определим, сколько будет весить погонный метр перегородки:

0,28∙2,5 = 0,7 т/м.

Таким образом, мы получили погонную линейную нагрузку 0,7 т/м, которая будет действовать на плиту перекрытия под всей перегородкой (каждый метр перегородки весит 0,7 т/м). Суммарный же вес перегородки будет равен 0,7∙3 = 2,1 т, но такое значение для расчета нужно далеко не всегда.

Теперь рассмотрим, в каких ситуациях нагрузку от перегородок следует оставлять в виде линейной нагрузки, а когда – переводить в равномерно распределенные по площади нагрузки, как это рекомендуется в п. 6.6 ДБН «Нагрузки и воздействия».

Сразу оговорюсь, если вы считаете перекрытие в программном комплексе, позволяющем с легкостью задавать перегородки или линейную нагрузку от них, следует воспользоваться этой возможностью и делать наиболее приближенный к жизни расчет – такой, где все нагрузки от перегородок в виде линейно-распределенных расположены каждая на своем месте.

Если же вы считаете вручную или же по каким-то причинам хотите упростить программный счет (вдруг, компьютер не тянет такое обилие перегородок), следует проанализировать, как это делать и делать ли.

Как собрать нагрузку от перегородок для расчета монолитной плиты

Рассмотрим варианты с монолитным перекрытием.

Допустим, есть у нас фрагмент монолитного перекрытия, на который необходимо собрать нагрузку от перегородок, превратив ее в равномерно распределенную.

Что для этого нужно? Во-первых, как в примере 1, нужно определить нагрузку от 1 погонного метра перегородки, а также суммарную длину перегородок.

Допустим, погонная нагрузка у нас 0,3 т/м (перегородки газобетонные), а суммарная длина всех перегородок 76 м. Площадь участка перекрытия 143 м2.

Первое, что мы можем сделать, это размазать нагрузку от всех перегородок по имеющейся площади перекрытия (найдя вес всех перегородок и разделив его на площадь плиты):

0,3∙76/143 = 0,16 т/м2.

Казалось бы, можно так и оставить, и приложить нагрузку на все перекрытие и сделать расчет. Но давайте присмотримся, у нас есть разные по интенсивности загруженности участки перекрытия. Где-то перегородок вообще нет, а где-то (в районе вентканалов) их особенно много. Справедливо ли по всему перекрытию оставлять одинаковую нагрузку? Нет. Давайте разобьем плиту на участки с примерно одинаковой загруженностью перегородками.

На желтом участке перегородок нет вообще, справедливо будет, если нагрузка на этой площади будет равна 0 т/м

2.

На зеленом участке общая длина перегородок составляет 15,3 м. Площадь участка 12 м2 (заметьте, площадь лучше брать не строго по перегородкам, а отступая от них где-то на толщину перекрытия, т.к. нагрузка на плиту передается не строго вертикально, а расширяется под углом 45 градусов). Тогда нагрузка на этом участке будет равна:

0,3∙15,3/12 = 0,38 т/м2.

На розовом участке общая длина перегородок составляет 38,5 м, а площадь участка равна 58 м2. Нагрузка на этом участке равна:

0,3∙38,5/58 = 0,2 т/м2.

На каждом синем участке общая длина перегородок составляет 11,1 м, а площадь каждого синего участка равна 5 м2

. Нагрузка на синих участках равна:

0,3∙11,1/5 = 0,67 т/м2.

В итоге, мы имеем следующую картину по нагрузке (смотрим на рисунок ниже):

Видите, как значительно различаются нагрузки на этих участках? Естественно, если сделать расчет при первом (одинаковом для всей плиты) и втором (уточненном) варианте загружения, то армирование будет разным.

Делаем вывод: всегда нужно тщательно анализировать, какую часть плиты загружать равномерной нагрузкой от перегородок, чтобы результат расчета был правдоподобным.

Если вы собираете нагрузку от перегородок на перекрытие, опирающееся на стены по четырем сторонам, то следует руководствоваться следующим принципом:



Как собрать нагрузку от перегородок для расчета колонн и фундаментов

Теперь рассмотрим на том же примере, как следует собирать нагрузку от перегородок для расчета колонн и стен или фундаментов под ними. Конечно, если вы делаете расчет перекрытия, то в результате такого расчета вы получите реакции на опорах, которые и будут нагрузками на колонны и стены. Но если перекрытие по каким-то причинам не считаете, а требуется просто собрать нагрузку от перегородок, то как быть?

Здесь начинать нужно не с анализа загруженности частей плиты. Первый шаг в таком случае – это разделить плиту на грузовые площади для каждой колонны и стены.

На рисунке показано, как это сделать. Расстояние между колоннами делится пополам и проводятся горизонтальные линии. Точно так же ровно посередине между колоннами и между колоннами и нижней стеной проводятся горизонтали. В итоге в районе колонн плита поделена на квадраты. Все перегородки, попадающие в квадрат конкретной колонны, нагружают именно эту колонну. А на стену приходится нагрузка с полосы, ширина которой равна половине пролета. Остается только на каждом участке, где есть перегородки, посчитать суммарную длину этих перегородок и весь их вес передать на колонну.

Пример 2. Собрать нормативную (характеристическую) нагрузку от перегородок на розовую колонну и на стену с рисунка выше.

Вес одного погонного метра перегородки 0,35 кг. Суммарная длина перегородок в квадрате розовой колонны 5,4 м (из этих 5,4 м, одна перегородка длиной 1,4 м находится ровно на границе между двумя колоннами, а 4 м – в квадрате сбора нагрузки). Суммарная длина перегородок на полосе сбора нагрузки для стены – 18 м, длина стены 15,4 м.

Соберем нагрузку на колонну:

0,35∙4 + 0,35∙1,4/2 = 1,65 т.

Здесь мы взяли всю нагрузку от четырех метров стен и половину нагрузки от стены длиной 1,4 м (вторая половина пойдет на другую колонну).

На колонну также придется изгибающий момент от веса перегородок (если перекрытие опирается жестко), но без расчета плиты момент определить сложно.

Соберем нагрузку на стену. Нагрузка собирается на 1 погонный метр стены. Так как перегородки расположены довольно равномерно, находится общий вес всех перегородок и делится на длину стены:

0,35∙18/15,4 = 0,41 т/м.

Как собрать нагрузку от перегородок для расчета (или проверки) сборной плиты

Так как сборные плиты имеют четкую конфигурацию и схему опирания (обычно по двум сторонам), то подход для сбора нагрузок от перегородок должен быть особенным. Рассмотрим варианты сбора нагрузок на примерах.

Пример 3. Перегородка проходит поперек плиты.

Толщина перегородки 0,12 м, высота 3 м, объемный вес 1,8 т/м3; два слоя штукатурки по 0,02 м толщиной каждый, объемным весом 1,6 т/м

3. Ширина плиты 1,2 м.

Так как плита считается как балка на двух опорах, то нагрузку от перегородки следует брать сосредоточенную – в виде вертикальной силы, приложенной к «балке» в месте опирания перегородки. Величина сосредоточенной силы равна весу всей перегородки:

0,12∙3∙1,2∙1,8 + 2∙0,02∙3∙1,2∙1,6 = 1,0 т.

Пример 4. Перегородка проходит вдоль сборной плиты.

В таком случае, не зависимо от того, где находится перегородка – посередине или на краю плиты, нагрузка от нее берется равномерно распределенной вдоль плиты. Эта нагрузка собирается на 1 погонный метр плиты.

Толщина перегородки 0,1 м, высота 2,5 м, объемный вес 0,25 т/м3.

Определим равномерно распределенную нагрузку 1 п.м плиты:

0,1∙2,5∙1∙0,25 = 0,06 т/м.

Пример 5. Перегородки находятся над частью плиты.

Когда плиту пересекает несколько перегородок, у нас есть два варианта:

1) выделить нагрузку от продольных перегородок в равномерно распределенную, а нагрузку от поперечных перегородок – в сосредоточенную;

2) всю нагрузку  сделать равномерно распределенной, «размазав» ее по участку плиты с перегородками.

Толщина перегородки 0,1 м, высота 2,5 м, объемный вес 0,25 т/м3. Ширина плиты 1,5 м, длина продольной перегородки 3 м, длина двух самых коротких перегородок 0,7 м.

Определим нагрузку на плиту по варианту 1.

Равномерно распределенная нагрузка равна:

0,1∙2,5∙1∙0,25 = 0,06 т/м.

Сосредоточенная нагрузка от крайней правой перегородки равна:

0,1∙2,5∙1,5∙0,25 = 0,1 т.

Сосредоточенная нагрузка от каждой из двух коротких перегородок равна:

0,1∙2,5∙0,7∙0,25 = 0,044 т.

Определим нагрузку на плиту по варианту 2.

Найдем общий вес всех перегородок:

0,1∙2,5∙0,25∙(3 + 1,5 + 0,7∙2) = 0,37 т.

Найдем длину перегородки, на которой действует нагрузка:

3 + 0,1 = 3,1 м.

Найдем величину равномерно распределенной нагрузки на участке 3,1 м:

0,37/3,1 = 0,12  т/м.

class=»eliadunit»>

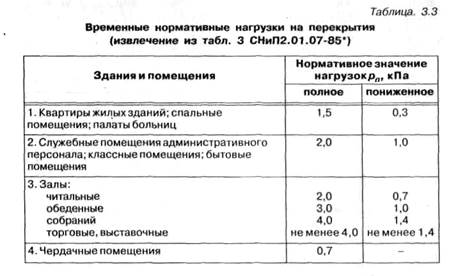

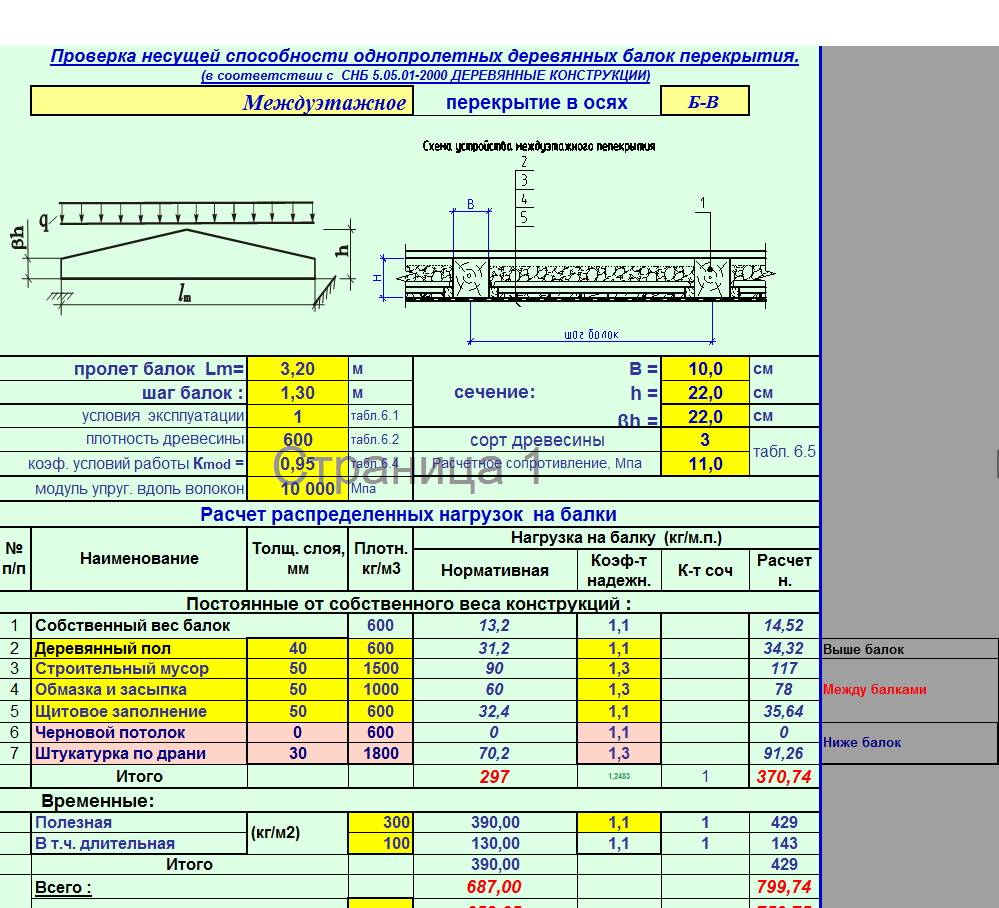

Нагрузки на перекрытие по категориям помещений


Сегодня мы вспомним старый добрый AutoCAD и то, как он может быть полезен при создании расчетной модели в Robot. Представим следующую задачу: возникла необходимость задать нагрузку по категориям помещений в многоэтажном здании. Выберем плиту вместе с отверстиями и откроем в новом окне. Затем команда Сохранить как и укажем формат файла dxf:


Стоит обратить внимание, что Robot не имеет возможности выбора, в формат какой версии AutoCAD будет сохранен файл. Так что появился еще один повод перейти на свежую версию AutoCAD. Открываем сохраненный файл в AutoCAD, используя команду Масштаб (_Scale) увеличиваем содержимое в 1000 раз. Чтобы удалить лишние объекты, выберем один из примитивов, затем в контекстном меню используем команду Выбрать подобные (_SelectSimilar) и удалим все выбранное.

Оставшиеся нужные контуры опалубки и отверстий поместим на свой слой, назвав его к примеру !Опалубка. Затем вставим внешней ссылкой файл с архитектурой. Подрежем внешнюю ссылку (особенно это полезно, когда архитектор работает в одном файле над всеми планами этажей) и переместим ее в правильную позицию относительно нашей опалубки. Также удобно выделить внешнюю ссылку и отправить ее на задний план. Создадим слои, которые буду называться, например, по категориям помещений: !Коридор, !Жилье, !Офисы и т.д. Выбрав нужный слой, обводим контуры помещений, используя команду Полилиния(_pline).

После того, как необходимые контуры определены, в Robot выбираем команду Файл – Импорт – Фоны DXF и DWG. Выбираем наш файл подложки (он может оставаться открытым в AutoCAD). В появившемся диалоге выбираем единицы измерения мм. Нажатие кнопки Применить позволяет оценить изменения в подложке. Если все устраивает — нажимаем ОК. Подложка разместится четко по контуру плиты, которая была взята за основу.

Выбираем подложку (это удобно сделать через Инспектор объектов) и открываем ее в новом окне (можно открыть вместе с плитой, но достаточно посмотреть номер плиты). Теперь выбираем нужное загружение, щелкаем правой кнопкой мышки на подложке и выбираем из контекстного меню команду Свойства объекта. В появившемся диалоге заходим на закладку Ряды и выбираем слой, который соответствует текущему загружению.

Задаем нагрузку командой Распределенная плоская нагрузка на контур, используя в качестве объекта привязки для задания контура нашу подложку. Рекомендуем настроить объектные привязки, как на картинке:

После того, как мы задали нагрузку по помещениям на нашей плите, следует ее назначить выше лежащим этажам, которые имеют точно такую конфигурацию в плане.

Это можно сделать двумя путями: через таблицу нагрузок или графическое редактирование. Выбираем нужные плиты и копируем список номеров в поле Спецификация:

После нагружения всех плит, посмотрим результат, включив атрибут Символы нагрузки.

Как видно на картинке, нагрузки показаны только на той плите, в плоскости которой расположена подложка. Запустим конструкцию на расчет и посмотрим карту перемещений по оси Z.

Вуаля, все работает как надо. Если у нас поменялось расположение помещений (что далеко не редкость), редактируем файл подложки, сохраняем его и Robot предлагает его обновить.

Затем, через контекстное меню (после щелчка правой кнопкой мышки по выбранной нагрузке) выбираем команду Свойства нагрузки. Заходим в меню Назначение контура и корректируем координаты.

После нажатия кнопки Добавить, Robot предлагает выбрать:

· только для указанной – нагрузка изменится только для выбранной плиты перекрытия.
· для объектов из списка нагрузок – нагрузка изменится для всех плит, номера которых находятся в поле Спецификация в таблице нагрузок.
· для выбранного объекта – можно выбрать объекты, для которых будет изменен контур нагрузки и ее интенсивность.
Выберем Для выбранного объекта (плита номер 13) и нажмем ОК. В таблице нагрузок появилась новая запись:

Подводя итоги, видим что назначение и редактирование нагрузок в Robot сделано удобно и просто.

Как по-научному ломали плиту перекрытия МАРКО — Официальный сайт перекрытий МАРКО

Хотел в заголовке взять слово «по-научному» в кавычки, но поразмыслив передумал. И вот почему. Испытания проводились в одном из ведущих  институтов России ВНИИЖЕЛЕЗОБЕТОН Проводили испытания квалифицированны специалисты института в полном соответствии с ГОСТ 8829-94 по техническому заданию компании СМП МАРКО и под тщательным контролем ее главного конструктора.   Ну а то, что специалисты компании  не проанализировали результаты достаточно полно, так это с кем не бывает.

Придется этот «недоделанный» анализ провести мне. Я, как автор перекрытий МАРКО, заинтересован в объективном изучении всех особенностей новой российской технологии. Результаты изучения позволят устранить имеющиеся недостатки и, что особенно важно, раскрыть весь потенциал инновационных перекрытий. По результатам испытаний и анализа подготовлено видео, где можно познакомиться с деталями эксперимента.

Для начала несколько вводных понятий.

Пункт 4.1 стандарта «Испытания нагружением выполняются с целью комплексной проверки обеспечения технологическими процессами производства изделий требуемых показателей их прочности, жесткости и трещиностойкости, предусмотренных в проектной документации на эти изделия. В результате испытаний должны определяться фактические значения разрушающих нагрузок при испытаниях изделий по прочности (первая группа предельных состояний) и фактические значения прогибов и ширины раскрытия трещин под контрольной нагрузкой при испытаниях по жесткости и трещиностойкости (вторая группа предельных состояний).

Пункт 4.2 стандарта «Оценка прочности, жесткости и трещиностойкости изделия осуществляется по результатам испытаний на основании сопоставления фактических значений разрушающей нагрузки, прогиба и ширины раскрытия трещин под контрольной нагрузкой с соответствующими контрольными значениями, установленными в проектной документации на изделие».

Для испытаний была изготовлена плита с блоками из газобетона. Детальное описание характеристик плиты приведено в протоколе испытаний.  Повторять из здесь нет смысла. Отметим только два важнейших параметра: длина плиты — 9м, толщина — 250 мм. Толщину сознательно выбрали близкой по значению толщине пустотных плит ПК (220 мм).

Для понимания особенностей статических испытаний отметим, что стандарт предписывает обязательное  доведение плиты до разрушения.

После установки плиты в рабочее положение (картинка слева) у присутствующих на испытаниях специалистов возникли первый вопросы. Дело в том, что по расчету, проведенному перед испытаниями, плита под собственным весом должна была прогнуться на 84 мм.

Реальный прогиб (картинка справа), замеренный простейшим методом, не превысил 15 мм. Шестикратное отличие расчетного значений от реального вызвало на старте испытаний много вопросов. Уже в этот момент  стало ясно, что плита гораздо жестче по сравнению с расчетными оценками. Испытание это предположение подтвердили.

Нагружение плиты проводилось мерными грузами.  Для этого использовались бетонные оконные перемычки и фундаментные блоки, которые предварительно взвешивались и маркировались.

Контрольная (дополнительная, равномерно распределенная) нагрузка по проверке прочности плиты, определенная расчетом с учетом коэффициента безопасности С=1.6 составила 14,6 тонны. В официальном протоколе испытаний указаны другие значения контрольной нагрузки, которые попали туда уже после проведения испытаний. Почему так произошло узнаем ниже.

Исходя из контрольной разрушающей нагрузки в 14,6 тонн специалисты ВНИИЖЕЛЕЗОБЕТОН собрали нужное число мерных грузов. Испытания предполагалось провести в один день.

Здесь пора показать таблицу с результатами испытаний из официального протокола (картинка справа). Из таблицы видно, что на 14-й ступени нагружения общая нагрузка на плиту с учетом собственного ее веса составила 18128 кг. При этой нагрузке  плита по    расчету должна разрушиться.

Как раз в этот момент присутствующие на испытании специалисты услышали внутри плиты громкий щелчок, который в протоколе нашел отражение записью в следующей формулировке — «продергивание опалубочного профиля». Профиль на концах плиты действительно переместился вдоль бетонного ядра перекрытия примерно на 15 мм.

Но на следующей 15-й ступени нагружения плита не разрушилась, а приготовленные мерные грузы закончились. Специалисты института предложили отложить испытания. За это время они обещали найти и взвесить дополнительные мерные грузы. Стало ясно, что проведенный главным конструктором компании расчет очень далек от реальной несущей способности плиты.

По результатам первого этапа испытаний появились дополнительные вопросы. И важнейший из них — почему расчетная оценка несущей способности плиты так далека от действительности. Реальная прочность испытуемого образца перекрытия МАРКО оказалась гораздо выше расчетной

Испытания были продолжены через неделю. Все это время плита простояла под нагрузкой более 17 тонн. Специалисты института сумели приготовить еще примерно 5 тонн контрольных грузов. Когда и новая партия грузов закончилась, стало ясно, что классическим способом плиту сломать не получится.

Стали искать более серьезный инструмент. И нашли три металлоформы, которые в прошлом  использовались для изготовления бетонных плит. Определили вес каждой формы. Он составил около 1250 кг. С помощью этих форм плиту наконец «по-научному» сломали. Разрушающая нагрузка составила 28 тонн, что в 1,6 раза больше расчетной разрушающей нагрузки.  Вопросов к главному конструктору стало еще больше.  Испытания показали, что перекрытия на самом деле значительно прочнее.

Стало ясно, что подходы к оценке несущей способности перекрытий МАРКО необходимо менять. Но в официальный протокол по результатам испытаний специалисты СМП МАРКО «постеснялись» внести расчетные прогибы. Сделали это сознательно, чтобы не менять зафиксированную альбомом технических решений расчетную схему оценки несущей способности перекрытий. Я решил приоткрыть завесу над «стеснительностью» специалистов. Справа на картинке таблица, дополненная расчетами ожидаемых прогибов.

Для оценки прогибов на начальном этапе использовался сертифицированный расчетный комплекс АРБАТ, но после достижения критических значений прогибов комплекс отказался проводить расчеты, он просто выдавал сообщение Конструкция не удовлетворяет требованиям прочности при нормативных нагрузках.  Пришлось использовать онлайн калькулятор, который по моим оценкам дает несколько меньшие, но близкие к результатам АРБАТА значения.

Обратите внимание во сколько раз в зоне реальных рабочих прогибов расчетные (желтые) прогибы превышают экспериментальные (зеленые) значения. Реальная  прочность перекрытий МАРКО с профилем-опалубкой УНИВЕРСАЛ оказалась значительно выше расчетной.

Сознательно подчеркиваю здесь название профиля УНИВЕРСАЛ. Дело в том, что наша компания с 2017 года вместо профиля УНИВЕРСАЛ использует «активный» профиль АТЛАНТ. У нового профиля при тех же размерах на внутренних стенках выполнена перфорация, а на днище выштамповки. За счет сцепления с бетоном профиль АТЛАНТ работает в перекрытии как арматура диаметром 20 мм. Эта дополнительная арматура обеспечивает повышение  несущей способности перекрытия на 40-60%.

Использование профиля АТЛАНТ позволило уменьшить диаметр рабочей арматуры и толщину перекрытия, а также снизить его стоимость. Для Вас — посетителей нашего сайта — это важнейший результат.

ВЫВОДЫ

 1. Все показатели несущей способности плит перекрытия МАРКО (прочность, жесткость, трещиностойкость) при испытании оказались значительно выше расчетных.

   2.   При рабочих нагрузках (400 кг/м2 сверх собственного веса)  прогиб плиты составил 42 мм. Это значение в пять раз меньше значения, полученного с использованием программы АРБАТ.

  3. Проведенные испытания не позволили ответить на вопрос, какие конструктивные элементы сборно-монолитного перекрытия МАРКО обеспечили значительное повышение прочности конструкции. Исследования в этом направлении необходимо продолжить.

Валерий Мартынюк — автор технологии МАРКО, директор по развитию компании МАРКО.
