Нагрузка на бетонную плиту: Сколько выдерживает плита перекрытия на 1м2: допустимая нагрузка

Как рассчитать полезную нагрузку на перекрытие

Для устройства горизонтальных несущих и ограждающих конструкций при строительстве зданий разного назначения в большинстве случаев применяются многопустотные ЖБИ. Основным параметром является нагрузка на плиту перекрытия пустотную, которая определяется на стадии разработки проектно-технической документации. При этом важно не ошибиться при расчетах, так как этом может стать причиной снижения надежности и долговечности возводимого объекта.

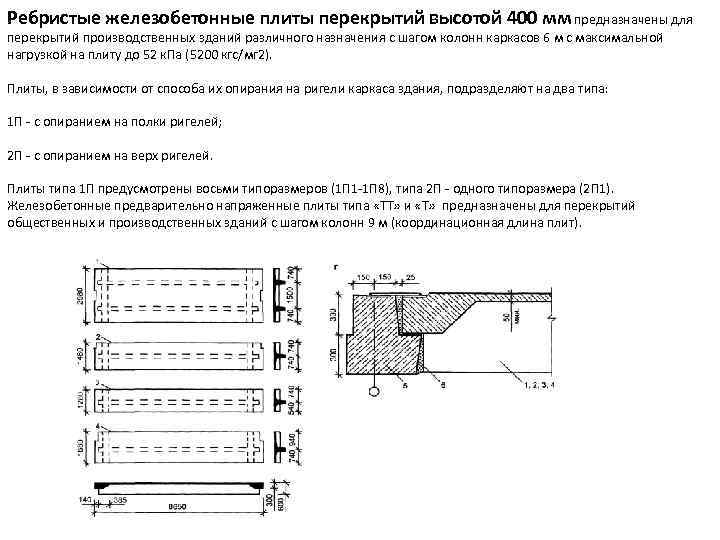

Виды и особенности пустотных плит

Многопустотные железобетонные изделия для горизонтальных несущих и ограждающих конструкций выпускаются нескольких типов по технологии производства:

ЖБИ выпускаются разных видов по толщине:

• Стандартные толщиной 220 мм – ПК и ПБ.
• Облегченные толщиной 160 мм – ПНО (изготовляются по старой опалубочной технологии), а также 3,1ПБ и 1,6ПБ (производятся согласно современному безопалубочному методу).

Между собой плиты ПБ и ПК отличаются такими особенностями:

Достоинства и недостатки изделий

Основные преимущества применения пустотных железобетонных плит по сравнению с устройством монолитных перекрытий:

• Небольшой вес – позволяет минимизировать нагрузки на стены и фундамент.
• Быстрый монтаж и минимальная трудоемкость – укладка выполняется с привлечением автокрана и занимает считанные часы, заделка щелей и обкладка пустот тоже не отнимают много времени.
• Более низкая цена – обусловлена отсутствием необходимости в приобретении или аренде дополнительной оснастки и инструмента (опалубки, арматуры, вибрационного оборудования и т.д.).
• Дополнительная звуко- и теплоизоляция – воздух, содержащийся в технологических пустотах, способствует уменьшению теплопотерь и снижению уровня шума, проникающего извне.
• Широкий выбор плит по типоразмерам – ПК выпускаются длиной 1,6-7,2 м, а ПБ от 1,6 до 10,8 м.

Фото 4. Процесс монтажа плит автокраном

К числу недостатков относится необходимость привлечения грузоподъемной техники, требующей свободного подъезда к месту проведения монтажных работ. Перед установкой плит на стены из материалов низко плотности (газосиликат, пеноблок, пенополистиролбетон и т. д.) требуется соорудить армопояс по периметру несущих стен «коробки».

Также при выборе многопустотных железобетонных изделий для сооружения горизонтальных несущих и ограждающих конструкций учитывайте, что сбор нагрузок на плиту перекрытия производится в соответствии с требованиями СП 20.13330.2016 («Актуализированная редакция СНиП 2.01.07-85»). Подробнее расчет будет рассмотрен в следующих разделах нашей статьи.

Перекрытия в доме из СИП панелей

Терминология

Перекрытием называют плоскую горизонтальную конструкцию, разделяющую дом на уровни (этажи). Сверху перекрытие накрывают полом, снизу подшивают потолок.

Нижнее перекрытие часто называют нулевым, поскольку в проектах от поверхности этого перекрытия ведется отсчет высот. Нулевое перекрытие в большинстве случаев опирается на обвязку фундамента и ограждает первый этаж от холодного подполья.

Межэтажное перекрытие разделяет этажи дома. Чердачное перекрытие отделяет верхний этаж от холодного чердака.

Перекрытие можно выполнить по СИП технологии или по классической каркасной, то есть собрать из деревянных балок.

Межэтажное перекрытие чаще всего мы собираем из балок, хотя из СИП панелей тоже можно. И мы изредка делаем межэтажные перекрытия из СИП по требованию Заказчика.

Балочное перекрытие хорошо тем, что его удобно шумоизолировать эффективными звукопоглощающими материалами, например, негорючими (еще один плюс) минеральными плитами.

Чердачное перекрытие тоже желательно сделать максимально «тихим», чтобы шум от дождя не донимал спящих. Поэтому для чердачного перекрытия мы часто используем балочную конструкцию.

Тёплое нулевое перекрытие, наоборот, лучше всего собрать из СИП панелей, поскольку пенополистирол самый лучший теплоизолятор.

Под террасы мы делаем только балочные перекрытия. В процессе отделки на балки перекрытия террас нашивают специальную доску (декинг), стойкую к воздействию окружающей среды.

Перекрытия по деревянным балкам

Начнем с классики. Деревянные балочные перекрытия — это самая распространенная конструкция в индивидуальном строительстве независимо от материала стен дома. И в кирпичных и деревянных домах перекрытия чаще всего делают именно по деревянным балкам.

Балки для перекрытий мы изготавливаем из массивного деревянного бруса камерной сушки строганием в номинальный размер на финском оборудовании (RAUTE h25) . Калибровка бруса строганием обеспечивает ровную поверхность перекрытия и упрощает последующий процесс укладки напольного покрытия.

Все детали перекрытия поступают на объект уже в раскроенном по проекту виде. Бригаде монтажников нужно аккуратно всё собрать в соответствии с чертежами.

Сечение балок и их шаг в перекрытии определяем расчетом по СНиП с учетом веса перекрытия и эксплуатационной нагрузки.

Часто вместо деревянных массивных балок мы используем двутавровые балки с деревянными полками и стенкой из OSB-3 :

Обычно для устройства межэтажных перекрытий мы используем балки БДКУ (балки двутавровые конструкционные усиленные) с высотой сечения 302 мм. Балки поступают на объект с завода Хотвелл уже в раскроенном по проекту виде. Монтажники выполняют сборку готовых деталей в соответствии с чертежами:

В нулевом и чердачном перекрытии между балками следует заложить утеплитель с пароизоляцией со стороны помещений:

Периметр балочного межэтажного перекрытия мы утепляем блоками пенополистирола:

Сверху на балки межэтажного перекрытия мы настилаем черновой пол — основание для чистового напольного покрытия (ламинат, паркет, линолеум, ковролин и др.). В качестве материала для чернового мы используем экологически чистые плиты OSB-3 Egger E0 (Германия) толщиной 22 мм :

Перекрытия из СИП панелей

Это самая распространенная конструкция нулевого и чердачного перекрытия в СИП домах Хотвелл:

Чаще всего нулевое и чердачное перекрытие мы изготавливаем из СИП панелей толщиной 224 мм. Но вариант СИП 174 мм также возможен.

Все детали СИП перекрытий поступают на объект в раскроенном по проекту виде. Это детали из СИП панелей, стыковочный брус и торцевая доска.

Стыковочный брус для панелей перекрытия мы изготавливаем на заводе Хотвелл из пиломатериала камерной сушки до 12% влажности. Брус после камерной сушки строгаем в номинальный размер 100х200 мм на промышленных фрезерных станках и обрабатываем защитным составом в импрегнационной камере Apache (Sarmax, Италия). Такой стыковочный брус входит в паз СИП панелей плотно и не усыхает после включения отопления в доме. Кроме того, высокотемпературная камерная сушка гарантировано уничтожает всех паразитов древесины.

Массивный деревянный брус придает перекрытию необходимую прочность и жесткость.

Какие виды нагрузок воздействуют на изделие?

Нагрузки на горизонтальные несущие конструкции образовываются за счет массы строительных и отделочных материалов, а также в результате внешних воздействий на конструкции здания (например, ветер, снег). Важной операцией при проектировании домов является сбор воздействующих нагрузок.

На перекрытие воздействуют 2 основных вида нагрузок:

• Постоянные – действуют на протяжении всего срока эксплуатации (вес всех вышерасположенных строительных конструкций, отделочных материалов, инженерных коммуникаций и оборудования).
• Временные – вызваны определенными действиями (снеговые, ветровые, нагрузки от перемещения людей, мебели и других предметов в здании).

Рисунок 6. Основные виды нагрузок

Как рассчитать предельные нагрузки?

Максимальная нагрузка на плиту перекрытия рассчитывается довольно просто – рассмотрим на примере изделия марки ПБ 65-12-8 весом 2,5 т:

• Определяем площадь ЖБИ – 6,5×1,2=7,8 м2.
• Высчитываем нагрузку от массы самого изделия на единицу площади – 2,5/7,8=0,321 т/м2 (321 кг/м2).
• От предельно допустимой отнимаем нагрузку от веса самой плиты – 0,8-0,321=0,479 т/м2 (479 кг/м2).
• Вычисляем нагрузку от всех строительных конструкций, отделки, стяжки пола и т.д. – для жилых домов принимаем величину с небольшим запасом равную 300 кг/м2.
• От расчетного значения отнимаем принятую величину – 479-300=179 кг/м2.

Расчет пустотной плиты перекрытия ПБ 65-12-8 показал, что ее запас прочности составляет 179 кг/м2 и данное изделие может быть использовано в конкретном случае.

Сегодня в сети можно найти калькулятор расчета нагрузки на плиту перекрытия. Но учитывайте, что он просто поможет вам в автоматическом режиме вычислить запас прочности – т.е. в любом случае нужно ввести вид используемого железобетонного изделия и вес расположенных на нем конструкций, материалов, мебели и предметов.

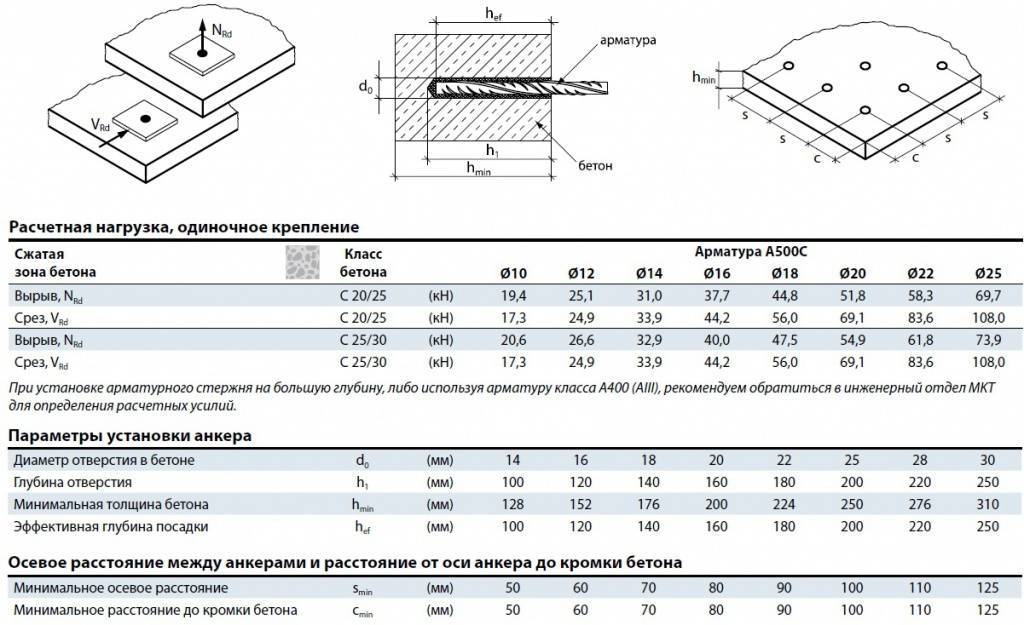

Точечная нагрузка: точный расчет

Строительные нормы и правила СНиП регламентируют, что максимальная статическая нагрузка на плиту перекрытия, сосредоточенная в одной точке, определяет с учетом коэффициента запаса 1,3. Т.е. при использовании изделия с несущей способность 800 кг/м2 предельное значение будет составлять 800×1,3=1040 кг/м2.

Рисунок 7. Воздействие точечной нагрузки на несущие горизонтальные конструкции

Если в одной точке прилагаются динамические (временные) нагрузки, для расчета максимального значения применяется коэффициент запаса 1,5 – 800×1,5= 1200 кг/м2.

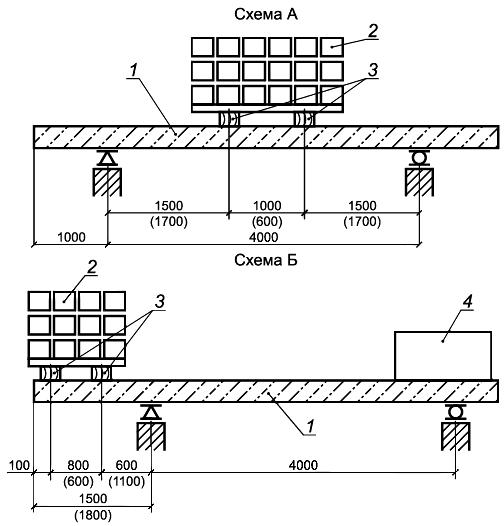

В следующем видео показан процесс испытаний плиты нагрузкой до момента разрушения:

Нагрузки при ремонтах старых квартир

В этом случае произвести необходимые расчеты гораздо сложнее, так как эксплуатирующиеся плиты уже подверглись физическому износу. Чтобы разместить в старом здании тяжелую мебель, оборудование и другие предметы, изначально необходимо определить, какую нагрузку перекрытие способно выдержать по факту.

При определении допустимых нагрузок нужно учесть множество факторов:

• нагрузочную способность старых стен;
• фактическое состояние горизонтальной несущей конструкции;
• состояние армирующего каркаса плиты перекрытия.

Самостоятельно выполнить оценку всех вышеописанных параметров без профессиональных навыков и специализированного оборудования не получится, поэтому оптимальным решением в данной ситуации будет обратиться за помощью к квалифицированным специалистам.

Определение понятия

Перед тем как выпустить плиту перекрытия в масштабное производство изделие проходит ряд испытаний, в ходе которых:

• проверяют допустимую нагрузку на изделие;
• определяют, какой вес выдерживает конструкция без прогибов;
• устанавливают несущую способность панели.

По данным параметрам строители выбирают изделие нужной формы, с оптимальными размерами и прочностью. Основные технические характеристики зашифрованы в маркировке:

• тип;
• размеры по длине и ширине;
• предельная нагрузка, этот показатель указывает на сколько килограммов разрешено загрузить, учитывая собственный вес, площадь в 1 м2.

С помощью несущей способности устанавливают, как поведет себя плита при эксплуатации, если на нее будут действовать динамические и статистические нагрузки. Технические способности плит отражают в сопроводительной документации.

Данные берут из расчетов, подтвержденных испытаниями на прочность, где учитывается сумма грузов, которые теоретически могут находиться на этаже:

• стяжка с напольным покрытием;
• перегородки;
• меблировка с оборудованием;
• техника с вещами;
• люди, животные.

Под нагрузками на железобетонные панели перекрытия, следует понимать воздействие собранных всех возможных усилий на общую поверхность изделий. При расчете проектировщики учитывают особенности здания, коэффициенты кратковременных и длительных, действующих сил.

Способ пересчета нагрузок на квадратный метр

Методику расчета нагрузочной способности рассмотрим на примере плиты марки ПБ 45-12-8 весом 1710 кг:

• Высчитываем площадь – 4,5×1,2=5,4 м2.
• Определяем максимальную загрузочную способность – 5,4×0,8=4,32 т.
• Отнимаем вес изделия – 4,32-1,71=2,61 т.
• Вычисляем массу стяжки пола, покрытия и перегородок – обычно она не превышают 250 кг/м2.
• Рассчитываем нагрузку на перекрытие от веса расположенных на нем конструкций – 5,4*0,25=1,35 т.
• Определяем запас прочности – 2,61-1,35=1,26 т.

Фактическую нагрузку высчитываем путем деления полученной величины запаса прочности на площадь плиты – 1260/5,4=234 кг/м2, что гораздо меньше нормативного показателя 800 кг/м2.

Фото 8. Нагруженная блоками ФБС плита перекрытия

Материалы для плитного фундамента

Бетон используется для фундаментных конструкций благодаря своей самой главной характеристике — высокой прочности на сжатие. Для фундаментов не применяют материал высоких марок, достаточно приобрести бетон B15-B25 в качестве основного и B7,5-B12,5 для выравнивающей подготовки. Более прочный материал укладывать можно, но экономически не выгодно.

Минус бетона в качестве строительного материала — невысокая прочность на изгиб, которая компенсируется использованием арматуры. Стержни не дают монолитной плите растрескиваться при неравномерных нагрузках. Для фундаментов приобретают пруты класса А400(Alll — устаревшая маркировка) или ВрI.

описание, виды и достоинства бетонных плит

Прежде чем выбрать отделку для своей квартиры, нужно подобрать под неё подходящую бетонную плиту.

Проще говоря, имеется принцип, какой вес выдерживает плита перекрытия, такой и стоит приблизительно подбирать вес для строительных материалов.

Конкретный коэффициент очень сильно будет влиять на подготовку кровли строения.

А кровля, пожалуй, самая главная часть здания, так как на неё оказывается значительное воздействие помимо нагрузок, ещё и атмосферных факторов: дождь, ветер, снег, перепады температур и т. п.

При возведении какого-либо строения, прежде всего надо соблюсти твёрдость каркаса, его прочность. Все перечисленные характеристики будут напрямую зависеть от прочности создаваемого перекрытия.

Содержание:

• 1 Плюсы и минусы и бетонных плит
• 2 Из чего изготавливаются плиты
• 3 Какие виды нагрузок различают
• 4 Условные обозначения ЖБИ
• 5 Как рассчитать предельно допустимые нагрузки
• 6 Точечная нагрузка в граммах
• 7 Какой вес допустим для плит перекрытия в квартире
• 8 Какой вес допустим для плиток перекрытий на лоджии

Плюсы и минусы и бетонных плит

Установка плит перекрытия

Бетонные плиты изготавливаются на заводах ЖБИ.

При помощи специальных инструментов и смесей.

Если они сделаны согласно технологии, то получаются качественными и прочными.

Выпускаются плиты в двух вариациях: пустотные и полнотелые.

Полнотелые плиты дороги и держат большую массу.

Поэтому их редко применяют. В основном для зданий особой важности и некоторых высотных домов (не всегда). Для возведения простых домов берут пустотные плиты.

Они лёгкие, стоят не дорого, качество их хорошее. Они сделаны с учётом опорных свойств. Шумоизоляция и теплоизоляция. Поэтому их можно применять и для строительства коттеджей, и для возведения обычных домов, с высотой в один этаж.

Размеры плит различны, они могут быть как 1,19 м., так и 9,8 м., имеются и другие размеры. Ширина плит тоже достаточно разнообразна, от 0,97 м. до 3,6 м.

Для строительства чаще применяются: 5 м. – длина, 1,3-1,4 м. – ширина. Указанный размер подойдёт к любым постройкам. Для установки таких плит нужен строительный кран, мощность которого будет от 2 до 6 тонн.

Достоинства бетонных плит указали. Осталось применить полученные знания на практике.

Из чего изготавливаются плиты

Бетонные перекрытия производят из цемента различных марок. Обычно из М300 или М400. Маркирование в строительном деле крайне важно. В названиях скрыт определённый шифр.

Например, цемент, маркированный как М400, может удержать вес до 400 кг. / 1 куб. см. / сек. времени. Не перепутайте определения, сможет выдержать и выдержит длительно. Они разнятся, и у каждого свои нюансы.

Данные 400 кг./ куб. см./ сек., временное удержание указанного веса.

Цемент же М300 изготовлен на базе М400, но нагрузка, которую он может выдержать краткое время, ниже, чем у М400. Зато М300 очень эластичен, а значит, не сломается при малом прогибе.

Армирование делает бетон ещё крепче. Пустотелые плитки как правило армируют нержавейкой класса А3 или А4. Сталь этого типа не ржавеет, и выдерживает перепады температур от +20 до +70 градусов. Для нашей страны это, кстати, учитывая наши сезонные колебания температур.

В настоящее время применяют натяжное армирование при производстве плит. Это новый метод их изготовления, существует лишь года 4. Часть арматуры при данном методе укладывают в форму заранее.

Далее ставится армированная сетка, она передаст напряжение от уже натянутой сетки на всю поверхность будущей плиты. Затем в ёмкость для застывания наливают раствор бетонный.

Как только раствор высохнет, лишняя арматура отрезается. Благодаря этой манипуляции плита укрепляется и перестаёт провисать.

На фронтонах, опирающихся на опорные стены, делают двойное армирование. Из-за этого концы не прогибаются под собственной массой и держат верхние несущие стены очень хорошо.

Рассмотрев этот вопрос, становится понятно, что по маркировке бетона о нём многое можно узнать. Читайте обозначения на пачке. К тому же теперь ясно, как делают бетонные плитки.

Какие виды нагрузок различают

Каждое перекрытие имеет 3 части:

• Верхняя часть. Сюда входит покрытие пола, стяжка, термоизоляция, если вверху жилое помещение.
• Нижняя часть. Сюда относится потолочная отделка и его навесные части, если внизу жилые комнаты.
• Конструкционная часть. Благодаря ей конструкция целиком держится навесу. Бетонная плита относится к конструкционной части. Обе части конструкции, а также сама потолочная отделка и пол создают определённую тяжесть, называемую статической.

К данной нагрузки можно отнести любые элементы, вешающиеся на перекрытие.

Сюда относятся:

• навесные потолки
• светильники
• детские прыгуньи
• боксёрские мешки
• потолочный вентилятор

Проще говоря, всё то, что можно подвесить. Также мы относим сюда те предметы интерьера, которые стоят на перекрытии: пилоны, напольные бассейны, ванны, душевые кабины и т. п.

Различают ещё динамическую нагрузку. Динамическая нагрузка создаётся двигающимися предметами по поверхности перекрытия. Сюда относят не только живущих тут людей, но и любых домашних питомцев, имеющих вес, и умеющих ходить или ползать. Так как многие люди в последнее время стали заводить необычных домашних питомцев, например карликовых поросят.

По классификации нагрузки делятся ещё на распределённые (рассеянные) и точечные. К примеру, подвешенная к перекрытию добротная детская качель, хоть она и не слишком тяжёлая, характеризуется как точечная нагрузка на перекрытие.

Если же мы возьмём для примера навесной потолок, остов которого через каждые 49 см. закрепляется к перекрытию – это будет распределённая нагрузка.

Для этих видов нагрузок имеются определённые, не простые расчёты. Например, возьмём ванну, ёмкостью 400 л., при её установке придётся посчитать не только распределённую нагрузку на перекрытие пола, но и точечную, которую оказывает каждая из ножек ванны.

Так как сама ванна считается рассеянной нагрузкой, тогда как каждая из ножек ванны представляет собой точечную нагрузку. Такие вот имеются виды нагрузок.

Поэтому прежде чем обставлять своё жилище, рассчитайте все цифры допустимых нагрузок.

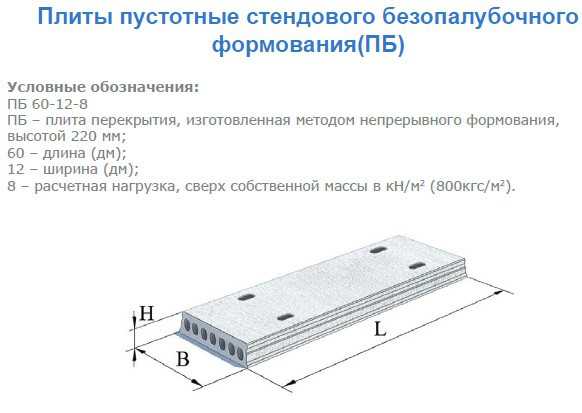

Условные обозначения ЖБИ

Любые пустотелые плиты, производимые на заводах, имеют определённые обозначения. Как было написано ранее, она несёт зашифрованные данные.

Плиты перекрытия имеют отметку ПК. Следующая цифра на маркировке указывает длину плиты и выражается в дм. Далее стоит цифра, обозначающая ширину, и тоже выраженная дм.

Последнее число символизирует цифру, отвечающую за допустимый вес для 1 квадратного дециметра плиты (помните о тяжести самой плиты).

Для примера, плита ПК-17-10-8 определённо имеет длину 17 дм. и ширь 10 дм. Самый больший вес может достигать 800 кг/ кв. м. Стоит указать, что такая тяжесть является привычным стандартом для любой плиты.

Но есть такие, которые способны выдерживать гораздо больший вес. Вышина бетонных плит стандартна, и составляет всегда 22 см.

Теперь вы знаете немного больше о маркировках ЖБИ, и сможете выбрать то, что вам необходимо.

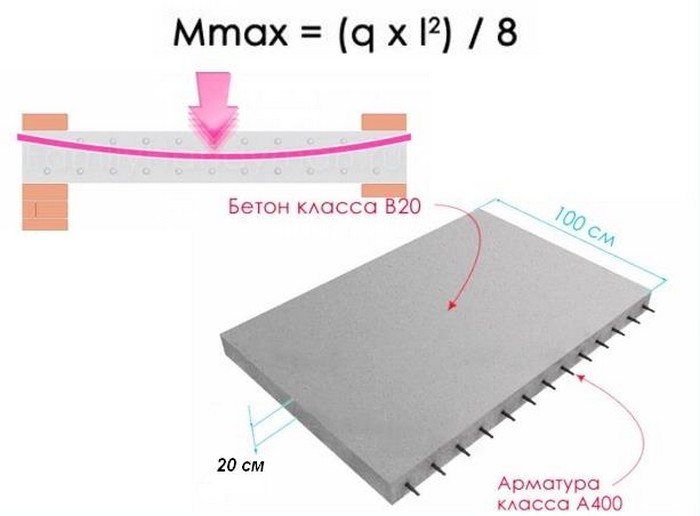

Как рассчитать предельно допустимые нагрузки

Дабы определить, какую нагрузку сможет выдержать плита, надо набросать чертёж своего дома, либо квартиры, очень тщательно, ничего не упуская из вида.

После этого нужно высчитать общую тяжесть того, что придётся выдержать конструкции. Сюда обычно включены:

• Гипсобетонные арки.
• Теплоизоляция напольных покрытий.
• Бетонные сжимы.
• Массу конструкции напольного покрытия.

После высчитывания общей массы всего перечисленного, нужно их массу разделить на число штук плит, планируемых для перекрытия. Опорные стенки и подпорки для кровли надо располагать только лишь по фронтонам.

Надо также напомнить, что нижние участки упрочняют, таким образом, дабы вес равномерно распределялся на фронтоны.

К сведению: Средняя часть бетонной плиты не сможет взять функции опоры на себя, даже в том случае, если к ней будут доставлены опорные колоннады либо крепкие стены.

Вот и подошли к расчётам нагрузок, которые сможет взять на себя бетонная плита. Чтобы верно всё рассчитать необходимо, знать точно о том, какую массу несёт сама бетонная плита. Для наглядного примера дана плита ПК-66-10-8, очень уважаемая русскими донаторами.

По ГОСТ 9561-91, масса её составляет 1900 кг. Сначала надо посчитать метраж её опорной конструкции: 6 м x 1,5 м = 9 кв. м.

Далее нам важно понять, какую массу может она выдержать. Метраж умножаем на самый большой возможный вес, который идёт на 1 кв. м плоскости: 9 кв. м x 800 кг/кв. м = 7200 кг. Отняв от полученной массы тяжесть плитки, получим: 7200 кг – 1900 кг = 5300 кг.

Затем нужно посчитать, какую массу «украдёт» утеплитель напольный, бетонная стяжка, само напольное покрытие.

Чаще всего, люди стремятся к тому, чтоб утеплитель со всеми составляющими, перечисленными выше, имел вес не выше 150 кг/ кв. м.

Следовательно, если 9 кв. м плоскость плиты то: 9 кв. м x 150 кг/ кв. м = 1350 кг.

Отняв 5300 кг от 1350 кг (полученные в предыдущем действии), получаем 3050 кг.

Затем эту цифру нужно пересчитать на 1 кв.м.

С полученной цифрой надо провести расчёты.

Что означает полученная после пересчёта цифра? Полученная цифра будет считаться массой плитки и настила. Наша цифра означает практичную нагрузку, которую она сможет перенести.

По СНиП от 1962 г., не меньше 150 кг/ кв. м из полученного необходимо остаться для последующих добавляемых нагрузок: статических и динамических соответственно.

К примеру, если полученное число будет 333 кг/ кв. м, отнимем от него 150 кг/кв. м. Значит остающиеся 183 кг/ кв. м возможно применить для возведения дополнительных средостений или же частей декора.

Если проведя необходимые расчёты, вы обнаружили, что ваша цифра оказалась больше допустимого значения, стоит подумать об облегчённом варианте конструкции покрытия полов.

Точечная нагрузка в граммах

С точечной нагрузкой нужно быть крайне осмотрительным. Чем меньший вес у точечно расположенного предмета, тем лучше.

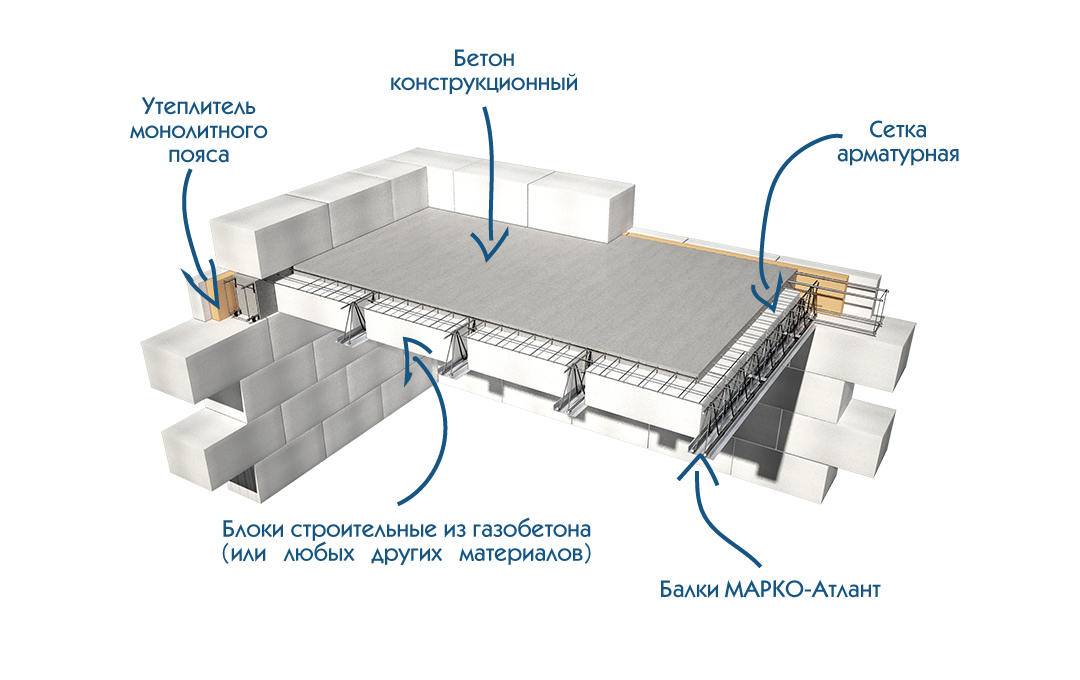

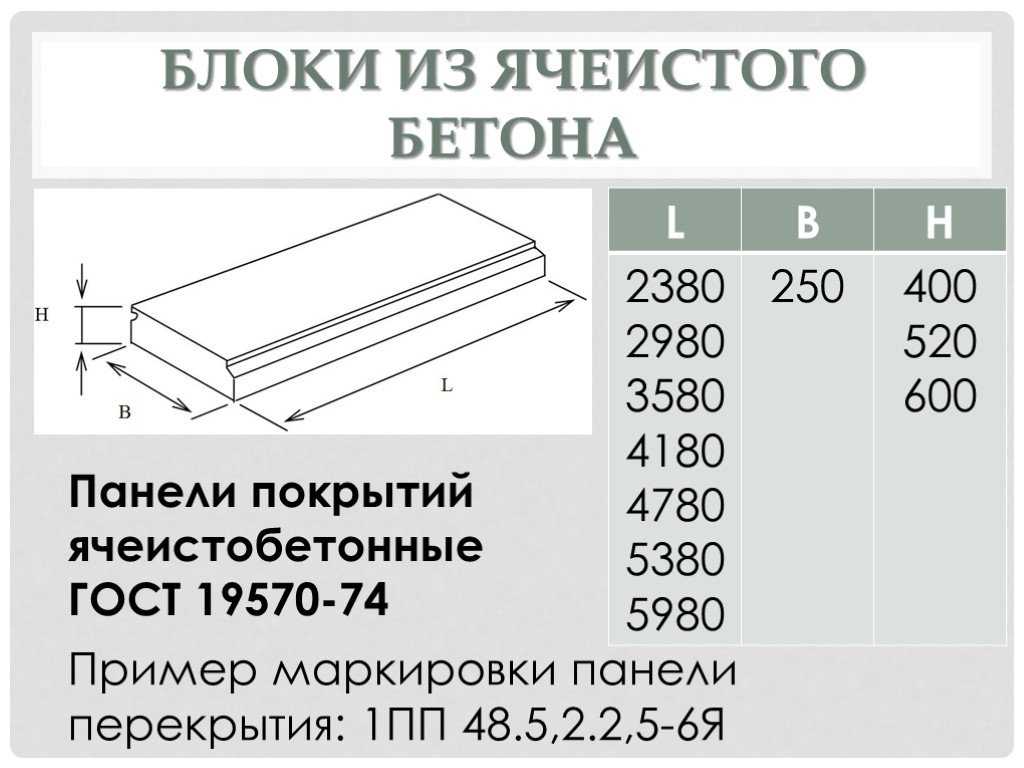

Перекрытие из газобетона

Предлагается производить расчёт малой нагрузочной силы следующим действием: 800 кг/ кв. м × 2 = 1600 кг. Полученное значение — малая нагрузка. Больший вес не использовать. Правильнее всего считать её с учётом коэффициента надёжности (КН).

Для жилищных построек КН 1-1,2. Следовательно, считаем: 800 кг/ кв. м × 1,2 = 960 кг. Полученное значение и есть безопасный вес. Если это учесть, то перекрытия продержатся дольше.

Если планируется подвесить что-то тяжёлое, располагайте этот предмет ближе к опорным стенам, там арматура усилена.

Какой вес допустим для плит перекрытия в квартире

Планируя красивый ремонт в квартире, если она не новая, правильно будет снять ветхую теплоизоляцию полов, да и само напольное покрытие лучше сменить. Далее нужно прикинуть вес всего этого добра.

Новые элементы пола лучше подбирать в приблизительно таком же весе. Потому как если подобрать в большем, вполне возможно, что старое перекрытие может не выдержать.

Устанавливая тяжёлые предметы в старых квартирах, будьте осторожны. Доверьте дело профессионалу, пусть посчитает,  какой вес выдерживает плита перекрытия в квартире. И помните, интеримарные нагрузки отличаются от статических.

Статические нагрузки постепенно ведут к провисанью плиток. А интеримарная нагрузка только проверяет антаблемент на прочность. Не стоит игнорировать их в надежде, что всё будет хорошо. Иначе ремонт поломанного перекрытия станет в копеечку.

Какой вес допустим для плиток перекрытий на лоджии

На вопрос: «Какой вес выдерживает плита перекрытия на лоджии?» Однозначно ответить сложно, но проведя расчёты, описанные ниже, вы установите потенциальную на неё тяжесть.

Плита перекрытия для балкона

Не стоит забывать, что балкон не является складом имущества.

Хотя обычно, именно так, бывает у многих людей.

Потому как такая неосмотрительность ведёт к неприятным последствиям: разрушениям и пожарам.

В СНиП 2.01.07-85* «Нагрузки и воздействия» есть возможные колляции загрузок на опорные части строений, это относится и к плитам лоджий.

Установленные показатели одинаково рассредоточенных интеримарных нагрузок на плитки строений, и для лоджии тоже, указаны в нём, см. таблицу 3 пункт 3.5,.

В позировке 10 таблица 3 показаны установленные показатели массы для веранд, с учитыванием нагрузки:

а) полосной мерной на бьефе, имеющим ширину 0,8 м. по загородке веранды – 400 кгс/м ²

б) непрерывной мерной на метраже веранды, действие которой не лучше, чем предназначаемый по позировке 10 а – 200 кгс/ м ².

По указанному документу опорные части конструкций, скрытей, сходен и балконов исследуются на заводах. На квадратном стапеле со сторонами не больше 100 мм., если нет дополнительных кратковременных нагрузок.

Если нет примечаний в технологии на особо высокие здания, берите данные из СНиП — см.выше: для стройконструкций и лестничных маршей – 150 кгс. Для дополнительных строений, типа чердак – 100 кгс.

Важно помнить, что нагрузочный вес несёт не один лишь вес пола, но и ПН. на конструкцию. Отсюда следует, что 1 м ² пола можно высчитать, зная строение его и вес используемых для него материалов.

Показатель полезной нагрузки (ПН.), к примеру, установленная техника и сами жильцы, определяется исходя из того, для чего построено конкретное здание.

Если квартира расположена в жилом доме, то практичная нагрузка будет 150 кгс/ м ². Чтобы вычислить число совокупных нагрузок оказывающих влияние на балконную плитку, надо массу пола и практичную нагрузку помножить на КН.

КН обозначается буквами g f.

Масса пола – g f =1,2.

КПН жилого помещения – g f =1,3.

g n – КН по предназначению самого строения: для жилой квартиры или публичного строения  – g n =0,95, постройки в один этаж – g n =0,9.

В указанном примере веранда выдержит- 400 кгс/ м ².

Немаловажна и степень подержанности лоджии.

В итоге можно сказать, что только строгое следование правилам и правильные расчёты приведут к тому, что бетонные плиты прослужат достаточно длительный срок. Самому произвести расчёты моет быть сложновато, поэтому имея сомнения, обращайтесь к специалистам.

Что можно и чего нельзя делать с плитами перекрытия — можно узнать, посмотрев видеоматериал:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

• Рубрики
• Теги

• Похожие записи
• Автор

Понимание несущей способности коммерческих бетонных полов

Бетонные полы являются хорошим выбором для коммерческих и промышленных объектов из-за их долговечности и устойчивости. Обладая естественной прочностью, даже стандартный бетон минимальной толщины имеет впечатляющую несущую способность. 3000 фунтов на квадратный дюйм является стандартом прочности на сжатие бетонной плиты.

Но это только базовая способность бетона. Скорректировав исходную бетонную смесь и процесс укладки, а также пригласив опытного подрядчика по укладке напольных покрытий, можно значительно повысить несущую способность бетона, чтобы он мог выдерживать более сложные коммерческие применения, такие как вес тяжелой техники или промышленного оборудования.

В Colorado Concrete Repair определение несущей способности и способов ее достижения с помощью бетонной установки является частью нашего процесса обратного проектирования. Существует множество вариантов персонализации бетонных и других коммерческих полов. Сначала определив технические характеристики, которым должен соответствовать ваш пол как для вашей отрасли, так и для того, как вы его регулярно используете, наша команда может использовать наши знания об укладке бетонных полов для планирования и установки пола, который будет соответствовать этим спецификациям.

Факторы, влияющие на прочность бетонного пола на сжатие

Прочность на сжатие — это сила, с которой что-то может давить на бетонную поверхность, не вызывая ее изгиба, растрескивания или иного разрушения. Прочность на сжатие напрямую соответствует его несущей способности. Чтобы увеличить вес, который может выдержать бетонная плита, существует несколько различных факторов, которые мы можем регулировать для достижения необходимой прочности на сжатие. К ним относятся:

Подложка и конструкция основания

Материал под бетонным полом влияет на то, сколько бетона над ним может выдержать. Грузоподъемность основания во многом зависит от типа грунта и степени уплотнения каждого грунта. Песок, гравий и другие зернистые почвы являются самыми прочными. Более глинистые почвы все еще могут подходить для основания, но часто имеют ограничение по весу всего около 400 фунтов на квадратный фут, в отличие от ограничений на зернистые почвы, которые могут составлять до 2000 фунтов на квадратный фут.

Подготовка подходящего основания является важным шагом в укладке нового бетонного пола и дает возможность увеличить допустимую нагрузку на готовую поверхность. В ситуациях, когда почва слишком бедна, чтобы обеспечить необходимую прочность, существуют различные варианты создания подстилающего слоя, достаточно прочного, чтобы соответствовать вашим требованиям.

Пропорции в бетонной смеси

Бетон представляет собой смесь нескольких различных элементов, и соотношения в конечной смеси будут влиять на качество готовой плиты, включая прочность. Эти элементы могут включать:

• Цемент
• Вода
• Песок
• Агрегаты
• Добавки

Цемент имеет важное значение для определения прочности и несущей способности бетона на основе марки цемента и его количества. Количество определяется соотношением воды и цемента. Правильное соотношение воды и цемента зависит от условий окружающей среды, а также от технических характеристик бетонного пола.

В целом, более низкое водоцементное отношение будет более прочным, а также более долговечным, чем с более высоким соотношением. Например, водоцементное отношение 0,50 часто начинается при деформации 4000 фунтов на квадратный дюйм, в то время как водоцементное отношение 0,45 может начинаться при прочности 4500 фунтов на квадратный дюйм. Однако здесь есть баланс, так как слишком мало воды дает бетонную смесь, которая не подходит и будет трудной во время укладки, и может не прослужить так долго.

Заполнители в бетоне, такие как песок и гравий, также могут влиять на то, какой вес может выдержать бетонная плита. Некоторые добавки также могут быть включены в бетонную смесь для увеличения прочности на сжатие или устранения других факторов, влияющих на характеристики веса.

Армирование

Армирование бетонного пола стальными стержнями или другим армирующим раствором является одним из способов повышения прочности. Фактическое увеличение нагрузки во многом зависит от положения арматуры, размеров компонентов и материалов. Основываясь на необходимом конечном результате, мы можем спланировать любое армирование, чтобы дополнить прочность бетона.

Толщина бетона

Для бетонного пола минимальная толщина составляет 4 дюйма, из чего выводится номинальное давление 3000 фунтов на квадратный дюйм для базовой укладки бетона. Но увеличение толщины бетона приведет к соответствующему увеличению его несущей способности. Например, увеличение толщины плиты до 5 дюймов может увеличить несущую способность почти на 50%.

Если подобрать правильную толщину для необходимой прочности, не заходя слишком далеко, вы получите эффективный пол без лишних затрат.

Процесс укладки и отверждения

Укладка, выполненная опытным подрядчиком по укладке бетонных полов, сделает пол более прочным, чем работы более низкого качества. Точно так же идеальные условия отверждения — или, в противном случае, правильный ответ на менее чем идеальные условия — оптимизируют прочность бетонной плиты на сжатие.

Мы хотим получить компактную поверхность с ограниченной проницаемостью, так как воздушные пустоты снижают прочность бетона. Также необходимо было обеспечить полное отверждение бетона в установленные сроки. Подрядчик может повлиять на это за счет добавок в исходную бетонную смесь, а также за счет правильного планирования и внесения корректировок в зависимости от соответствующих условий окружающей среды.

Отделочные материалы и покрытия для полов

Напольные покрытия, наносимые на бетон, такие как полимерные полы, могут изменить весовые характеристики или ввести новый набор весовых характеристик для вашего коммерческого пола. В зависимости от типа покрытия подрядчик может рассмотреть спецификации в сочетании с нижележащим бетонным полом и основанием, чтобы обеспечить правильную несущую способность.

Соответствие весовым спецификациям бетонных полов, изготовленных по индивидуальному заказу

Достижение правильной спецификации несущей способности бетонных полов во время первоначального процесса укладки будет способствовать вашей коммерческой деятельности. По этой причине все эти конструктивные особенности должны быть тщательно рассчитаны на этапах планирования, чтобы быть уверенным, что полученный пол даст правильные результаты.

Компания Colorado Concrete Repair уложила бетонные полы и другие коммерческие напольные покрытия, отвечающие даже самым строгим требованиям. Мы можем скорректировать все применимые спецификации, влияющие на прочность на сжатие и несущую способность, а также любые другие требования, предъявляемые вашей коммерческой или промышленной недвижимостью к новым напольным покрытиям.

Мы описываем эти спецификации в нашем контракте на проект, чтобы у вас было более четкое представление о том, как мы собираемся спроектировать и установить ваш пол, и вы можете быть уверены, что результаты будут соответствовать многолетним ежедневным деловым операциям. Узнайте больше о том, как мы можем удовлетворить ваши потребности, из первоначального разговора с нашей командой. Свяжитесь с нами сегодня чтобы начать.

Поведение усиленной бетонной плиты под действием внецентренной сжимающей нагрузки

Чтобы прочитать этот контент, выберите один из следующих вариантов:

Буамра Юсеф (Кафедра гражданского строительства, Университет Буира, Буира, Алжир)

Фатьма Тауш-Хелоуи (Кафедра гражданского строительства, лаборатория LGEA, Университет Тизи-Узу им.

Камаль Айт Тахар (Кафедра гражданского строительства, Университет Буира, Буира, Алжир)

Всемирный инженерный журнал

ISSN : 1708-5284

Дата публикации статьи: 21 октября 2021 г.

Загрузки

Аннотация

Назначение

Целью данной работы является экспериментальное исследование механического поведения плиты, армированной пробковым композитным пластырем, на эксцентрично-прогрессивную сжимающую нагрузку, приложенную к ударному прямоугольнику размерами 28 × 23 см ² . Выполнена аналитическая модель и численное моделирование конечными элементами. Это исследование мотивировано оценкой эффективности этого типа частичного армирования для повышения прочности и пластичности. Результаты представлены кривыми нагрузки-перемещения, картографией повреждений при растяжении и гистограммой предела прочности.

Дизайн/методология/подход

В экспериментальном протоколе учитывались следующие два параметра: размеры заплаты и эксцентриситет нагрузки. Сечения заплат рассчитывают так, чтобы отношение (XP/YP) заплаты было пропорционально отношению (LD/lD), с шагом 6 см в продольном направлении и 4 см в поперечном направлении. Рассматриваются патчи нескольких размеров: (6 × 4) см ² , (12 × 8) см ² и (18 × 12) см ²

Выводы

Результаты показывают, что разрушение начинается с появления трещин в неармированной зоне. При эксцентриситете 1/3L’ наилучшее соотношение прочность/сечение получается для заплаты (12 × 8) см ² , тогда как при эксцентриситете 2/3L’ накладка (6 × 4) см

Оригинальность/ценность

Прочность и пластичность зависят от размеров заплаты и эксцентриситета нагрузки. Использование заплаты для покрытия наиболее напряженной зоны в случае внецентренной осевой нагрузки является очень экономичным решением по сравнению с полным армированием. Поле повреждений показывает, что развитие трещин зависит от размеров и положения заплатки.

Ключевые слова

• Бетонная плита
• Композитный патч
• Нагрузка на сжатие
• Эксперименты
• Аналитическая модель
• Численное моделирование

Благодарности

Заявление о конфликте интересов : От имени всех авторов соответствующий автор заявляет об отсутствии конфликта интересов

Цитата

Юсеф, Б., Тауш-Хелоуи, Ф. и Айт Тахар, К. (2021), «Поведение усиленной бетонной плиты под действием внецентренной сжимающей нагрузки», World Journal of Engineering , Vol.
