Нагрузка на бетонную плиту: Сколько выдерживает плита перекрытия на 1м2: допустимая нагрузка

Нагрузки на плиту, укладываемую на грунтовое основание

Нагрузки, действующие в процессе эксплуатации на плиту, лежащую на грунте, могут быть химическими и физическими. К типичным химическим нагрузкам относится разъедающее действие кислот, жиров и нефтепродуктов. На химическую стойкость бетона можно повлиять, меняя рецепт смеси, применяя обработку поверхности и покрытие другими материалами.

Типы нагрузок

Физические нагрузки – это нагрузки от движения транспорта, волочения, трения и ударов. На величины сил и напряжений, возникающих под действием таких нагрузок, влияют следующие факторы:

1. Свойства основы: модуль реакции грунта (коэффициент постели) k и модуль упругости E.
2. Толщина пола (h) и полезная высота (d): чем более гибкая плита, тем меньше нагрузки от сгибания.
3. Нагружение, расположение нагрузок и их характер: равномерно или частично распределенная нагрузка, линейные нагрузки (например, высокие кирпичные стены), а также вызываемые различными транспортными средствами и складскими полками, сосредоточенные нагрузки.
4. Разница в усадке, вызываемая перепадом температур и влажности между верхней и нижней поверхностями плиты.
5. Сила трения от усадки и температурных деформаций пола.

Плиты, лежащие на грунте, с помощью швов делятся на меньшие участки. Таким образом, уменьшается растягивающее напряжение, возникающее от усадки бетона и перепадов температур, и предотвращается возникновение вредных трещин. Швы, пересекающиеся в центре подвижного пола, должны располагаться с шагом 300…1000 мм.

Равномерная нагрузка

Считается, что равномерная нагрузка не вызывает в полу изгибающих напряжений, если несущая основа пола обладает по всей площади одинаковой прочностью на сжатие. Но равномерная нагрузка вызывает в плите силы трения, которые надо учитывать при расчете.
Жесткие конструкции, находящиеся на уровне поверхности пола, такие как стенки каналов и колодцев, а также пороги, вызывают проблемы вследствие осадки грунта. В таких случаях можно по своему выбору рассчитывать плиту как несущую на отдельных ее участках, либо учесть появление осадки, и тогда линия шва между полом и примыкающей конструкцией становится пороговой (рис. 2.5 b).

Линейные нагрузки

Величины сил, развивающихся от линейных нагрузок (например, кирпичные стены) можно просчитать с помощью компьютерных программ либо определить по расчетным кривым для балки на упругом основании, как указано в пособии /3/.
Рассматриваемые случаи нагружения:

• линейные нагрузки по краю плиты и по центру;
• продолжающийся постоянный момент по краю плиты и по центру.

Не рекомендуется утолщение плиты со стороны ее нижней поверхности, так как оно негативно влияет на плотность слоя подсыпки и препятствует движению при усадке.

Сосредоточенные нагрузки

С точки зрения расчета, следует ориентироваться на движущиеся сосредоточенные нагрузки.

Сосредоточенная нагрузка в середине плиты

Сосредоточенная нагрузка в середине плиты вызывает резкое возрастание момента, при котором на нижнюю поверхность плиты действует растягивающее усилие. Негативный момент верхней поверхности остается совсем небольшим. На рис. 2.6 представлено распределение давлений грунта и форма эпюры момента.
Размер по длине n ᴬk, указанный на рис. 2.6…2.10, означает приблизительное расстояние (м). При этом переменными являются радиус нагружаемой поверхности, жесткость плиты и модуль реакции грунта.

Близость другой сосредоточенной нагрузки такой же величины мало влияет на резкое возрастание момента (рис. 2.7). Ее влияние сказывается в основном на осадке и давлении грунта.
По сравнению с одиночной нагрузкой, значение давления грунта почти удваивается, если расстояние между нагрузками составляет около 4 a_k, где n a_k – относительное распределение нагрузок.

Сосредоточенная нагрузка на свободном краю плиты

На свободном краю плиты сосредоточенная нагрузка вызывает очень большой положительный момент, величина которого почти в два раза превосходит величину момента, возникающего от такой же точечной нагрузки в середине плиты. Также, возникающие при этом отрицательный и крутящий момент, существенно высоки (рис. 2.8).
Максимальные значения изгибающего и крутящего момента возникают не в одной и той же точке.
По сравнению с единичной нагрузкой в центре, такая же по величине сосредоточенная нагрузка на свободном краю плиты вызывает почти трехкратное давление грунта. Соответственно, две соседних сосредоточенных нагрузки, расположенные на расстоянии n a_k, вызывают почти пятикратное давление грунта. В таком же соотношении возрастают и прогибы краев плиты.
Вследствие этого конструкция шва должна быть такой, чтобы часть сосредоточенных нагрузок (половина) передавалась при нагружении через шов на другую плиту.

Сосредоточенная нагрузка на свободном углу плиты

Значение крутящего момента возрастает на свободном углу плиты. Рис.2.9 показывает соотношение моментов. В общих чертах крутящий момент увеличивает в два раза расчетный момент плиты по сравнению с моментами, рассчитанными для осей х и у.
Влияние крутящего момента следует учитывать при конструктивном проектировании (by 16, п. S 2.1.7.5 /13/).

По сравнению с единичной нагрузкой в центре плиты, такая же по величине сосредоточенная нагрузка на свободном углу плиты, вызывает почти восьмикратное давление грунта.
При больших сосредоточенных нагрузках следует обращать особое внимание на устойчивость к нагрузкам теплоизоляции.
Если по краю плиты приложены большие сосредоточенные нагрузки, то усиление краев обоснованно. В первую очередь края плиты следует усилить с помощью армирования, а утолщений нужно избегать.

Соотношение влияния сосредоточенных нагрузок

Давление грунта

На рис. 2.10 представлены относительные величины давления грунта для точек расположения различных сосредоточенных нагрузок. От сосредоточенной нагрузки Р в центре плиты возникает давление грунта р₀.
По линии швов величины давления грунта будут намного больше, чем в центре плиты.

Изгибающий и крутящий момент

На рис. 2.11 представлены критические направления растрескивания, вызываемые сосредоточенными нагрузками.

Швы между плитами, а также свободные края и углы, с точки зрения расчета являются определяющими. Кроме того, максимальное усилие растяжения, вызываемое силами трения, влияет, как правило, на середину плиты.

Ударные нагрузки

В производственных и складских помещениях, где используется тяжелая техника и оборудование, (погрузчики и т.д.) дополнительная нагрузка от ударов и вибрации учитывается при проектировании методом умножения статического значения нагрузок от колес на коэффициент ударной нагрузки 1,4.

Нагрузки на стадии строительства

Бетонные полы, находящиеся после заливки в стадии отвердения, когда бетон еще не набрал прочности, подвержены растрескиванию, например, вследствие воздействия оборудования, которое применялось в процессе выполнения работ. Как правило, плита, лежащая на грунте, рассчитывается только по нагрузкам, воздействующим при ее конечном использовании.
Сосредоточенная нагрузка может привести к растрескиванию нижней поверхности плиты. Участок растрескивания ослабит прочность на растяжение и будет действовать как инициатор образования усадочных трещин.
Если к износостойкости и плотности поверхности предъявляются повышенные требования, то поверхность пола не должна подвергаться сильному нагружению (Р ³ 50 кН), пока прочность бетона не достигнет значения 80% от проектной. В других случаях поверхность пола можно нагружать, когда прочность бетона составляет 60% от проектной. Пол выдерживает небольшие нагрузки (Р £ 30 кН), если прочность бетона составляет 50% от проектной.
Нагрузки периода строительства при проектировании объекта следует учитывать, используя в расчетах прочность бетона, соответствующую моменту времени нагружения. В проектной документации должны быть указаны ограничения нагрузок в период строительства.
На рис. 2.12 показана динамика повышения прочности бетона как функция возраста бетона. При проведении бетонных работ температура бетонной смеси и температура окружающей среды (на уровне пола) не должна быть ниже, чем + 5°С.

Пример:

Проверим плиту, соответствующую расчету, выполненному в п. 2.3.4.4., h = 120 мм. Бетон К 30-2. Температура бетона Т = +5°С.
Пол можно нагружать большими нагрузками тогда, когда бетон достигнет прочности 0,6*30 = 18 МН/м². При нормальном отвердении бетона такая прочность достигается, когда по методу Сэдгроува (Sadgrove) время созревания бетона t20 составляет 5,5 дней (рис. 2.12). Тогда время отвердения бетона:

t = 5,5 (36/(5+16))² = 16 дней

Определим допустимую сосредоточенную нагрузку для плиты, когда она нагружена только собственным весом.

из чего получаем М = 47,75 кН/м, в результате получается величина максимальной сосредоточенной нагрузки по центру плиты, которую она может выдержать без растрескивания:

Вариант 2:

Допустимые нагрузки в стадии строительства составляют около 77% от окончательной максимальной нагрузки в период эксплуатации.

Силы трения

Вследствие движения бетонной плиты из-за усадки бетона и перепадов температур, по отношению к основе развиваются силы трения. Силу трения можно считать почти постоянной величиной по всей площади плиты. Силы трения не уменьшают в значительной мере сдвига свободного края бетонной плиты, вызванного свободной усадкой бетона. Развитие силы трения до ее полного значения соответствует сдвигу на расстояние около 1,5 мм.
Рисунок 2.13 показывает пример изменения усадки бетона в зависимости от времени. На начальной стадии усадка происходит быстро и зависит от последующей обработки бетона.

Величину коэффициентов трения можно определить по испытаниям на движение или измерением сил и сдвигов у конца плиты. На рис. 2.14 приведены полные значения коэффициентов трения для различных поверхностей /17/, определенные в результате испытаний.
Рис.2.14 показывает, что пластиковая пленка, уложенная на основу, существенно уменьшает силу трения. Также позитивное влияние на уменьшение силы трения оказывает подсыпка из песка, которая действует как шарнирно-подвижная опора. Кроме того, использование песка предпочтительнее в отношении строительной физики, так как излишняя влага, содержащаяся в плите, беспрепятственно проходит вниз и изгибы краев плиты, возникающие на стадии высыхания, уменьшаются.
Предпосылкой использования коэффициентов трения является условие максимальной ровности основы плиты, а также отсутствие на ее нижней поверхности выступов и утолщений, препятствующих свободному движению. Если вследствие высоких сосредоточенных нагрузок необходимо усилить края плиты, то эти утолщения должны быть более пологими (не менее 1:10), чтобы не препятствовать температурным и усадочным движениям.
Рис. 2.15 показывает приблизительную величину растягивающего усилия, вызываемого трением, в зависимости от расстояния L_x.

Разница температур и разница в усадке

Из-за разницы температур верхней и нижней поверхности плита стремится изогнуться, но этому противодействует ее собственный вес (рис.2.16). В плите возникают напряжения изгиба и растяжения на холодной стороне, напряжения сжатия – на теплой стороне. По краям и углам плиты момент, вызываемый собственным весом, не всегда достаточен для того, чтобы плита оставалась прямой.
Влияние разницы температур и показателей усадки при расчете можно учитывать следующим образом:

• Если плита разогревается сверху и максимальная разница между температурами нижней и верхней поверхности составляет 8°С, то градиент деформаций растяжения между поверхностямиDс = 0,00008.
• Если плита охлаждается сверху и максимальная разница между температурами нижней и верхней поверхности составляет 4°С, то градиент деформаций растяжения между поверхностями Dс = 0,00004.

описание, виды и достоинства бетонных плит

Прежде чем выбрать отделку для своей квартиры, нужно подобрать под неё подходящую бетонную плиту.

Проще говоря, имеется принцип, какой вес выдерживает плита перекрытия, такой и стоит приблизительно подбирать вес для строительных материалов.

Конкретный коэффициент очень сильно будет влиять на подготовку кровли строения.

А кровля, пожалуй, самая главная часть здания, так как на неё оказывается значительное воздействие помимо нагрузок, ещё и атмосферных факторов: дождь, ветер, снег, перепады температур и т. п.

При возведении какого-либо строения, прежде всего надо соблюсти твёрдость каркаса, его прочность. Все перечисленные характеристики будут напрямую зависеть от прочности создаваемого перекрытия.

Содержание:

• 1 Плюсы и минусы и бетонных плит
• 2 Из чего изготавливаются плиты
• 3 Какие виды нагрузок различают
• 4 Условные обозначения ЖБИ
• 5 Как рассчитать предельно допустимые нагрузки
• 6 Точечная нагрузка в граммах
• 7 Какой вес допустим для плит перекрытия в квартире
• 8 Какой вес допустим для плиток перекрытий на лоджии

Плюсы и минусы и бетонных плит

Установка плит перекрытия

Бетонные плиты изготавливаются на заводах ЖБИ.

При помощи специальных инструментов и смесей.

Если они сделаны согласно технологии, то получаются качественными и прочными.

Выпускаются плиты в двух вариациях: пустотные и полнотелые.

Полнотелые плиты дороги и держат большую массу.

Поэтому их редко применяют. В основном для зданий особой важности и некоторых высотных домов (не всегда). Для возведения простых домов берут пустотные плиты.

Они лёгкие, стоят не дорого, качество их хорошее. Они сделаны с учётом опорных свойств. Шумоизоляция и теплоизоляция. Поэтому их можно применять и для строительства коттеджей, и для возведения обычных домов, с высотой в один этаж.

Размеры плит различны, они могут быть как 1,19 м., так и 9,8 м., имеются и другие размеры. Ширина плит тоже достаточно разнообразна, от 0,97 м. до 3,6 м.

Для строительства чаще применяются: 5 м. – длина, 1,3-1,4 м. – ширина. Указанный размер подойдёт к любым постройкам. Для установки таких плит нужен строительный кран, мощность которого будет от 2 до 6 тонн.

Достоинства бетонных плит указали. Осталось применить полученные знания на практике.

Из чего изготавливаются плиты

Бетонные перекрытия производят из цемента различных марок. Обычно из М300 или М400. Маркирование в строительном деле крайне важно. В названиях скрыт определённый шифр.

Например, цемент, маркированный как М400, может удержать вес до 400 кг. / 1 куб. см. / сек. времени. Не перепутайте определения, сможет выдержать и выдержит длительно. Они разнятся, и у каждого свои нюансы.

Данные 400 кг./ куб. см./ сек., временное удержание указанного веса.

Цемент же М300 изготовлен на базе М400, но нагрузка, которую он может выдержать краткое время, ниже, чем у М400. Зато М300 очень эластичен, а значит, не сломается при малом прогибе.

Армирование делает бетон ещё крепче. Пустотелые плитки как правило армируют нержавейкой класса А3 или А4. Сталь этого типа не ржавеет, и выдерживает перепады температур от +20 до +70 градусов. Для нашей страны это, кстати, учитывая наши сезонные колебания температур.

В настоящее время применяют натяжное армирование при производстве плит. Это новый метод их изготовления, существует лишь года 4. Часть арматуры при данном методе укладывают в форму заранее.

Далее ставится армированная сетка, она передаст напряжение от уже натянутой сетки на всю поверхность будущей плиты. Затем в ёмкость для застывания наливают раствор бетонный.

Как только раствор высохнет, лишняя арматура отрезается. Благодаря этой манипуляции плита укрепляется и перестаёт провисать.

На фронтонах, опирающихся на опорные стены, делают двойное армирование. Из-за этого концы не прогибаются под собственной массой и держат верхние несущие стены очень хорошо.

Рассмотрев этот вопрос, становится понятно, что по маркировке бетона о нём многое можно узнать. Читайте обозначения на пачке. К тому же теперь ясно, как делают бетонные плитки.

Какие виды нагрузок различают

Каждое перекрытие имеет 3 части:

• Верхняя часть. Сюда входит покрытие пола, стяжка, термоизоляция, если вверху жилое помещение.
• Нижняя часть. Сюда относится потолочная отделка и его навесные части, если внизу жилые комнаты.
• Конструкционная часть. Благодаря ей конструкция целиком держится навесу. Бетонная плита относится к конструкционной части. Обе части конструкции, а также сама потолочная отделка и пол создают определённую тяжесть, называемую статической.

К данной нагрузки можно отнести любые элементы, вешающиеся на перекрытие.

Сюда относятся:

• навесные потолки
• светильники
• детские прыгуньи
• боксёрские мешки
• потолочный вентилятор

Проще говоря, всё то, что можно подвесить. Также мы относим сюда те предметы интерьера, которые стоят на перекрытии: пилоны, напольные бассейны, ванны, душевые кабины и т. п.

Различают ещё динамическую нагрузку. Динамическая нагрузка создаётся двигающимися предметами по поверхности перекрытия. Сюда относят не только живущих тут людей, но и любых домашних питомцев, имеющих вес, и умеющих ходить или ползать. Так как многие люди в последнее время стали заводить необычных домашних питомцев, например карликовых поросят.

По классификации нагрузки делятся ещё на распределённые (рассеянные) и точечные. К примеру, подвешенная к перекрытию добротная детская качель, хоть она и не слишком тяжёлая, характеризуется как точечная нагрузка на перекрытие.

Если же мы возьмём для примера навесной потолок, остов которого через каждые 49 см. закрепляется к перекрытию – это будет распределённая нагрузка.

Для этих видов нагрузок имеются определённые, не простые расчёты. Например, возьмём ванну, ёмкостью 400 л., при её установке придётся посчитать не только распределённую нагрузку на перекрытие пола, но и точечную, которую оказывает каждая из ножек ванны.

Так как сама ванна считается рассеянной нагрузкой, тогда как каждая из ножек ванны представляет собой точечную нагрузку. Такие вот имеются виды нагрузок.

Поэтому прежде чем обставлять своё жилище, рассчитайте все цифры допустимых нагрузок.

Условные обозначения ЖБИ

Любые пустотелые плиты, производимые на заводах, имеют определённые обозначения. Как было написано ранее, она несёт зашифрованные данные.

Плиты перекрытия имеют отметку ПК. Следующая цифра на маркировке указывает длину плиты и выражается в дм. Далее стоит цифра, обозначающая ширину, и тоже выраженная дм.

Последнее число символизирует цифру, отвечающую за допустимый вес для 1 квадратного дециметра плиты (помните о тяжести самой плиты).

Для примера, плита ПК-17-10-8 определённо имеет длину 17 дм. и ширь 10 дм. Самый больший вес может достигать 800 кг/ кв. м. Стоит указать, что такая тяжесть является привычным стандартом для любой плиты.

Но есть такие, которые способны выдерживать гораздо больший вес. Вышина бетонных плит стандартна, и составляет всегда 22 см.

Теперь вы знаете немного больше о маркировках ЖБИ, и сможете выбрать то, что вам необходимо.

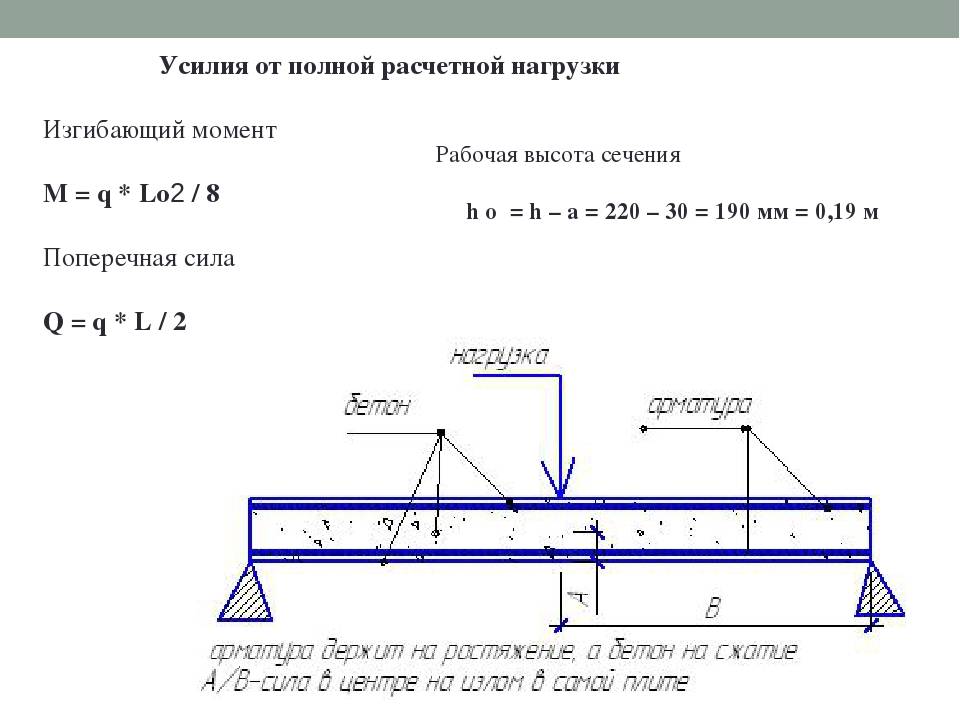

Как рассчитать предельно допустимые нагрузки

Дабы определить, какую нагрузку сможет выдержать плита, надо набросать чертёж своего дома, либо квартиры, очень тщательно, ничего не упуская из вида.

После этого нужно высчитать общую тяжесть того, что придётся выдержать конструкции. Сюда обычно включены:

• Гипсобетонные арки.
• Теплоизоляция напольных покрытий.
• Бетонные сжимы.
• Массу конструкции напольного покрытия.

После высчитывания общей массы всего перечисленного, нужно их массу разделить на число штук плит, планируемых для перекрытия. Опорные стенки и подпорки для кровли надо располагать только лишь по фронтонам.

Надо также напомнить, что нижние участки упрочняют, таким образом, дабы вес равномерно распределялся на фронтоны.

К сведению: Средняя часть бетонной плиты не сможет взять функции опоры на себя, даже в том случае, если к ней будут доставлены опорные колоннады либо крепкие стены.

Вот и подошли к расчётам нагрузок, которые сможет взять на себя бетонная плита. Чтобы верно всё рассчитать необходимо, знать точно о том, какую массу несёт сама бетонная плита. Для наглядного примера дана плита ПК-66-10-8, очень уважаемая русскими донаторами.

По ГОСТ 9561-91, масса её составляет 1900 кг. Сначала надо посчитать метраж её опорной конструкции: 6 м x 1,5 м = 9 кв. м.

Далее нам важно понять, какую массу может она выдержать. Метраж умножаем на самый большой возможный вес, который идёт на 1 кв. м плоскости: 9 кв. м x 800 кг/кв. м = 7200 кг. Отняв от полученной массы тяжесть плитки, получим: 7200 кг – 1900 кг = 5300 кг.

Затем нужно посчитать, какую массу «украдёт» утеплитель напольный, бетонная стяжка, само напольное покрытие.

Чаще всего, люди стремятся к тому, чтоб утеплитель со всеми составляющими, перечисленными выше, имел вес не выше 150 кг/ кв. м.

Следовательно, если 9 кв. м плоскость плиты то: 9 кв. м x 150 кг/ кв. м = 1350 кг.

Отняв 5300 кг от 1350 кг (полученные в предыдущем действии), получаем 3050 кг.

Затем эту цифру нужно пересчитать на 1 кв.м.

С полученной цифрой надо провести расчёты.

Что означает полученная после пересчёта цифра? Полученная цифра будет считаться массой плитки и настила. Наша цифра означает практичную нагрузку, которую она сможет перенести.

По СНиП от 1962 г., не меньше 150 кг/ кв. м из полученного необходимо остаться для последующих добавляемых нагрузок: статических и динамических соответственно.

К примеру, если полученное число будет 333 кг/ кв. м, отнимем от него 150 кг/кв. м. Значит остающиеся 183 кг/ кв. м возможно применить для возведения дополнительных средостений или же частей декора.

Если проведя необходимые расчёты, вы обнаружили, что ваша цифра оказалась больше допустимого значения, стоит подумать об облегчённом варианте конструкции покрытия полов.

Точечная нагрузка в граммах

С точечной нагрузкой нужно быть крайне осмотрительным. Чем меньший вес у точечно расположенного предмета, тем лучше.

Перекрытие из газобетона

Предлагается производить расчёт малой нагрузочной силы следующим действием: 800 кг/ кв. м × 2 = 1600 кг. Полученное значение — малая нагрузка. Больший вес не использовать. Правильнее всего считать её с учётом коэффициента надёжности (КН).

Для жилищных построек КН 1-1,2. Следовательно, считаем: 800 кг/ кв. м × 1,2 = 960 кг. Полученное значение и есть безопасный вес. Если это учесть, то перекрытия продержатся дольше.

Если планируется подвесить что-то тяжёлое, располагайте этот предмет ближе к опорным стенам, там арматура усилена.

Какой вес допустим для плит перекрытия в квартире

Планируя красивый ремонт в квартире, если она не новая, правильно будет снять ветхую теплоизоляцию полов, да и само напольное покрытие лучше сменить. Далее нужно прикинуть вес всего этого добра.

Новые элементы пола лучше подбирать в приблизительно таком же весе. Потому как если подобрать в большем, вполне возможно, что старое перекрытие может не выдержать.

Устанавливая тяжёлые предметы в старых квартирах, будьте осторожны. Доверьте дело профессионалу, пусть посчитает,  какой вес выдерживает плита перекрытия в квартире. И помните, интеримарные нагрузки отличаются от статических.

Статические нагрузки постепенно ведут к провисанью плиток. А интеримарная нагрузка только проверяет антаблемент на прочность. Не стоит игнорировать их в надежде, что всё будет хорошо. Иначе ремонт поломанного перекрытия станет в копеечку.

Какой вес допустим для плиток перекрытий на лоджии

На вопрос: «Какой вес выдерживает плита перекрытия на лоджии?» Однозначно ответить сложно, но проведя расчёты, описанные ниже, вы установите потенциальную на неё тяжесть.

Плита перекрытия для балкона

Не стоит забывать, что балкон не является складом имущества.

Хотя обычно, именно так, бывает у многих людей.

Потому как такая неосмотрительность ведёт к неприятным последствиям: разрушениям и пожарам.

В СНиП 2.01.07-85* «Нагрузки и воздействия» есть возможные колляции загрузок на опорные части строений, это относится и к плитам лоджий.

Установленные показатели одинаково рассредоточенных интеримарных нагрузок на плитки строений, и для лоджии тоже, указаны в нём, см. таблицу 3 пункт 3.5,.

В позировке 10 таблица 3 показаны установленные показатели массы для веранд, с учитыванием нагрузки:

а) полосной мерной на бьефе, имеющим ширину 0,8 м. по загородке веранды – 400 кгс/м ²

б) непрерывной мерной на метраже веранды, действие которой не лучше, чем предназначаемый по позировке 10 а – 200 кгс/ м ².

По указанному документу опорные части конструкций, скрытей, сходен и балконов исследуются на заводах. На квадратном стапеле со сторонами не больше 100 мм., если нет дополнительных кратковременных нагрузок.

Если нет примечаний в технологии на особо высокие здания, берите данные из СНиП — см.выше: для стройконструкций и лестничных маршей – 150 кгс. Для дополнительных строений, типа чердак – 100 кгс.

Важно помнить, что нагрузочный вес несёт не один лишь вес пола, но и ПН. на конструкцию. Отсюда следует, что 1 м ² пола можно высчитать, зная строение его и вес используемых для него материалов.

Показатель полезной нагрузки (ПН.), к примеру, установленная техника и сами жильцы, определяется исходя из того, для чего построено конкретное здание.

Если квартира расположена в жилом доме, то практичная нагрузка будет 150 кгс/ м ². Чтобы вычислить число совокупных нагрузок оказывающих влияние на балконную плитку, надо массу пола и практичную нагрузку помножить на КН.

КН обозначается буквами g f.

Масса пола – g f =1,2.

КПН жилого помещения – g f =1,3.

g n – КН по предназначению самого строения: для жилой квартиры или публичного строения  – g n =0,95, постройки в один этаж – g n =0,9.

В указанном примере веранда выдержит- 400 кгс/ м ².

Немаловажна и степень подержанности лоджии.

В итоге можно сказать, что только строгое следование правилам и правильные расчёты приведут к тому, что бетонные плиты прослужат достаточно длительный срок. Самому произвести расчёты моет быть сложновато, поэтому имея сомнения, обращайтесь к специалистам.

Что можно и чего нельзя делать с плитами перекрытия — можно узнать, посмотрев видеоматериал:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

• Рубрики
• Теги

• Похожие записи
• Автор

Поведение усиленной бетонной плиты под действием внецентренной сжимающей нагрузки

Чтобы прочитать этот контент, выберите один из следующих вариантов:

Буамра Юсеф (Кафедра гражданского строительства, Университет Буира, Буира, Алжир)

Фатьма Тауш-Хелоуи (Кафедра гражданского строительства, лаборатория LGEA, Университет Тизи-Узу им. Мулуда Маммери, Тизи-Узу, Алжир)

Камаль Айт Тахар (Кафедра гражданского строительства, Университет Буира, Буира, Алжир)

Всемирный инженерный журнал

ISSN : 1708-5284

Дата публикации статьи: 21 октября 2021 г.

Дата публикации номера: 8 марта 2023 г.

Аннотация

Цель

Цель работы — экспериментальное исследование механического поведения плиты, армированной пробковым композитным пластырем, на эксцентрично-прогрессивную сжимающую нагрузку, приложенную к ударному прямоугольнику размерами 28 × 23 см ² . Выполнена аналитическая модель и численное моделирование конечными элементами. Это исследование мотивировано оценкой эффективности этого типа частичного армирования для повышения прочности и пластичности. Результаты представлены кривыми нагрузки-перемещения, картографией повреждений при растяжении и гистограммой предела прочности.

Дизайн/методология/подход

В экспериментальном протоколе учитывались следующие два параметра: размеры заплаты и эксцентриситет нагрузки. Сечения заплат рассчитывают так, чтобы отношение (XP/YP) заплаты было пропорционально отношению (LD/lD), с шагом 6 см по длине и 4 см поперек. Рассматриваются нашивки нескольких размеров: (6 × 4) см ² , (12 × 8) см ² и (18 × 12) см ² . Испытание на внецентренное продавливание проводилось с эксцентриситетом груза (1/3) L’ и (2/3) L’ по сравнению с центром тяжести плиты. С учетом эксцентриситета нагрузки при оценке прочности на разрыв разработаны уравнения. Таким образом, проводится численное моделирование для получения картографии повреждений при растяжении.

Выводы

Результаты показывают, что разрушение начинается с появления трещин в неармированной зоне. При эксцентриситете 1/3L’ наилучшее соотношение прочность/сечение получается для заплаты (12 × 8) см ² , тогда как при эксцентриситете de 2/3L’ накладка (6 × 4) см ² обеспечивает лучшее сопротивление. Результаты подчеркивают влияние композита на предельную нагрузку.

Оригинальность/ценность

Прочность и пластичность зависят от размеров заплаты и эксцентриситета нагрузки. Использование заплаты для покрытия наиболее напряженной зоны в случае внецентренной осевой нагрузки является очень экономичным решением по сравнению с полным армированием. Поле повреждений показывает, что развитие трещин зависит от размеров и положения заплатки. Действительно, эксцентриситет вертикальной нагрузки вызывает дополнительный изгибающий момент, который влияет на поверхность разрушения. Разрывная нагрузка и предельное смещение увеличиваются с увеличением поверхности заплаты.

Ключевые слова

• Бетонная плита
• Композитный пластырь
• Нагрузка на сжатие
• Эксперименты
• Аналитическая модель
• Численное моделирование

Благодарности

Заявление о конфликте интересов

Цитата

Юсеф, Б. , Тауш-Хелоуи, Ф. и Айт Тахар, К. (2023), «Поведение усиленной бетонной плиты под действием внецентренной сжимающей нагрузки», World Journal of Engineering , Vol. 20 № 2, стр. 289-297. https://doi.org/10.1108/WJE-12-2020-0612

Издатель

Изумруд Паблишинг Лимитед

Copyright © 2021, Изумруд Паблишинг Лимитед

Связанные статьи

проектирование конструкций. Зависимость между несущей способностью железобетонной плиты и толщиной

спросил

Изменено 2 года, 2 месяца назад

Просмотрено 166 раз

Как грузоподъемность железобетонной плиты зависит от толщины плиты?

Пример:

Предположим, что у нас есть следующие константы:

• качество бетона (включая максимальное сопротивление сжатию)
• та же арматура (например: решетка 4/100 мм)
• арматурные стержни находятся на расстоянии 35 мм от низа плиты
• нагрузка постоянна в каждой точке плиты 92).

• 150 мм

• 200 мм

Как определить грузоподъемность для точек 2 и 3 на основе точки 1?

P.S. Пример просто для того, чтобы подчеркнуть идею. Я хотел бы иметь более общее решение.

• инженерно-строительный
• расчетно-строительный
• бетонный
• железобетонный
$\endgroup$
4
$\begingroup$

Используя условия, данные на рисунке выше, давайте проведем исследование параметров.

M = AsFy(d — a/2)

a = Asfy/0,85fc’b, обратите внимание, поскольку As, b, fc’ и fy постоянны в этом упражнении, «а» также постоянно. Предположим, что а = 50 мм.

1. d = 65, M1 = AsFy(65-50/2) = 40Asfy

2. d = 115, M2 = AsFy(115-50/2) = 90Asfy

3. d = 165, M3 = AsFy(165-50/2) = 140Asfy

M2/M1 = 90/40 = 2,25 и M3/M1 = 140/40 = 3,5

Обратите внимание, что на самом деле отношения будут меньше.
