Из всех используемых крепежей для бетонных стен самым доступным считается нагель, изготавливаемый из низкоуглеродистой высококачественной стали и имеющий оцинкованное или анодированное защитное покрытие. К преимуществам таких шурупов относят низкую стоимость, простоту монтажа, хорошую стойкость к влажностным нагрузкам и обеспечение надежной фиксации вне зависимости от плотности искусственного камня. Купить их рекомендуется при креплении ограждений, рам, дверных проемов, полок, осветительных приборов и других предметов интерьера. Качественные изделия могут применяться повторно, что актуально при размещении временных конструкций: лесов, поручней, приставных лестниц.
Оглавление:
- Классификация и технические параметры
- Критерии выбора и правила установки
- Расценки
Виды, описание и характеристики нагелей

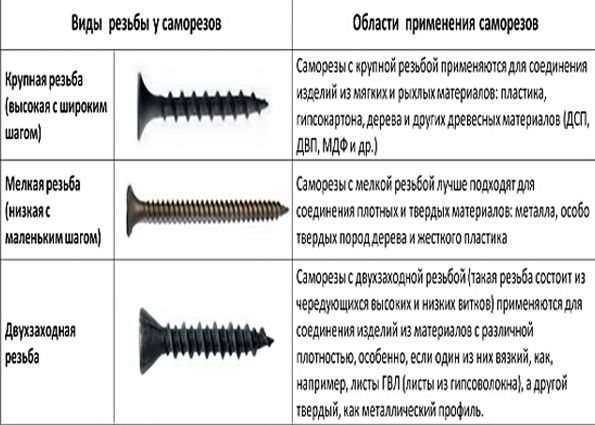

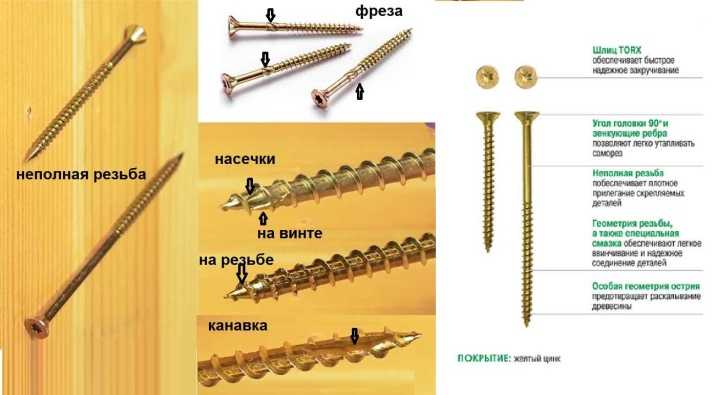

Отличается от обычного самореза неравномерно нарезанной по высоте резьбой, неизменными диаметром в 7,5 мм и заостренным концом.

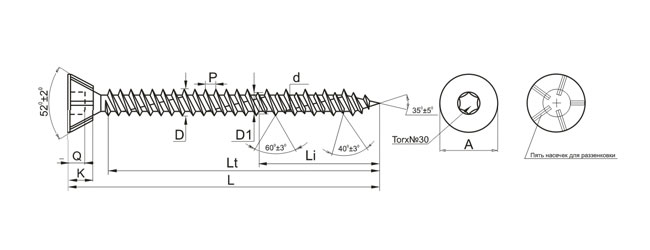

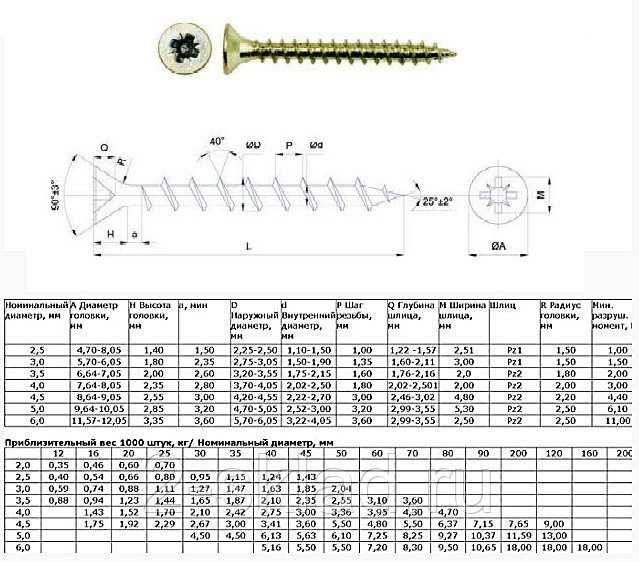

Рабочие и габаритные характеристики стандартные:- Наружное сечение варьируется в пределах 7,35-7,65 мм, длина – от 52 до 202.
- Шаг резьбы – от 2,55 до 2,75, такое исполнение удерживает нагель в бетонных стенах с любой плотностью.
- Внутренний диаметр резьбовой части не превышает 5,45 мм, наружный – 6,7. Нижний предел составляет 5,15 и 6,3 мм.
- Среднее сечение головки равняется 11 мм при допустимом диапазоне от 10,82 до 11,8. Высота варьируется от 2,8 до 3,2 мм.
- Глубина шлица не превышает 2,7, его стандартный тип – TORX Т30. Головка имеет специальные насечки, упрощающие раззенковку.
- Минимальная нагрузка на вырывание при классе В25 – 2,5 кН.
- Рекомендуемый крутящий момент затягивания – 20 мм.
- Масса одного варьируется от 10 до 36,2 г.

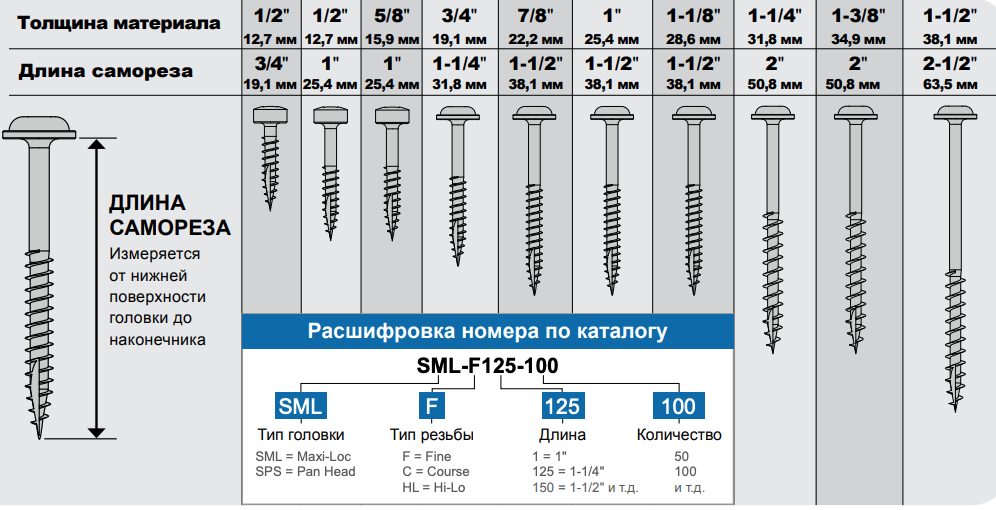

Требования к размерам таких шурупов простые: чем они длиннее, чем большую весовую нагрузку они выдерживают. Стандартные характеристики исключают риск неправильного выбора, сечения резьбы и диаметр шляпки одинаковые.
Саморезы вкручиваются без дюбеля и сильно нагреваются в процессе, риск преломления очень высокий даже при условии предварительной подготовки отверстия. По этой причине их рекомендуют приобрести с 10-15% запасом, оптовые фасовки и низкая стоимость это позволяют. К закреплению нагеля приступают после тщательной разметки и исключения рисков попадания на кабель или арматуру. Для монтажа потребуются перфоратор или дрель для сверления предварительного отверстия и ручная отвертка (в идеале – с динамометрическим ключом), применение шуруповерта в данном случае считается лишним и даже опасным.
Избежать предварительного сверления можно только при работе с неплотными бетонными стенами (соответственно, без какой-либо прочной облицовки и при условии прохода через конструкции с подготовленными отверстиями нужного размера), элемент устанавливается строго перпендикулярно и вкручивается вручную на глубину как минимум 60 мм, перезатягивание или оказание чрезмерных усилий недопустимо. Избежать ошибок при таком способе помогает динамометрический ключ.
Но такая ситуация встречается редко, в большинстве случае окончательная фиксация нагеля осуществляется после предварительного сверления отверстия диаметром 6 мм на глубину, превышающую размеры изделия на 1-1,5 см. При закреплении особо длинных саморезов его советуется прочистить с помощью шомпола, также его стоит продуть от крошек строительным пылесосом.
Сверление осуществляется строго по разметке, во избежание ошибок фиксируемая деталь или конструкция с уже подготовленными отверстиями прикладывается к поверхности несколько раз.
Пользоваться шуруповертом не рекомендуется из-за риска повреждения головки, при больших объемах делается исключение для инструмента с возможностью регулировки скорости, но согласно отзывам лучшие результаты достигаются при ручном вкручивании. Прилагаемые усилия зависят от вида искусственного камня: при работе с плотными бетонами давление на головку оказывается довольно высокое, с легкими и пористыми – минимальное. После раззенковки деталь фиксируется окончательно и хорошо прилегает к поверхности. В ходе монтажа избегают перетягивания, чем глубже заходит резьба, тем аккуратнее проводят фиксацию.
Стоимость турбошурупов
Купить продукцию можно в любом строительном магазине, стандартная фасовка включает 100 шт. Основными поставщиками являются российские и китайские фирмы. Ориентировочные расценки на саморезы по бетону данного типа приведены в таблице ниже, единственным способом экономии является покупка оптовых партий (свыше 10000 и 50000 шт).
| Производитель | Антикоррозийное покрытие | Тип шлица | Размеры (длина турбошурупа при стандартном диаметре 7,5), мм | Фасовка, шт | Цена, рубли |
| Креп-Комп | Анодированное | Torx Т30 | 52 | 100 | 280 |
| 72 | 420 | ||||
| 92 | 520 | ||||
| 112 | 610 | ||||
| 132 | 630 | ||||
| 152 | 740 | ||||
| 182 | 870 | ||||
| 202 | 1020 | ||||
| Tech-Krep | Оцинкованное | 92 | 8 | 60 | |
| 131 | 4 | 45 |
нагель по бетону цена/саморез по бетону нагель/нагель по бетону размеры/нагель по бетону как пользоваться/как закручивать нагель в бетон/фото нагеля по бетону/шуруп бетону нагель цена/крепление нагелями бетон
Нагель крепит множество материалов и конструкций к бетону.
Шуруп нагель по бетону изготовляют из прочной стали, поэтому он выдерживает даже самые высокие нагрузки. Благодаря раззенковке на внутренней стороне головки шурупа, нагель плотно прилегает к закрепляемому изделию. Шуруп обладает антикоррозийными свойствами. Цинковое покрытие защищает крепежное изделие от внешней среды.

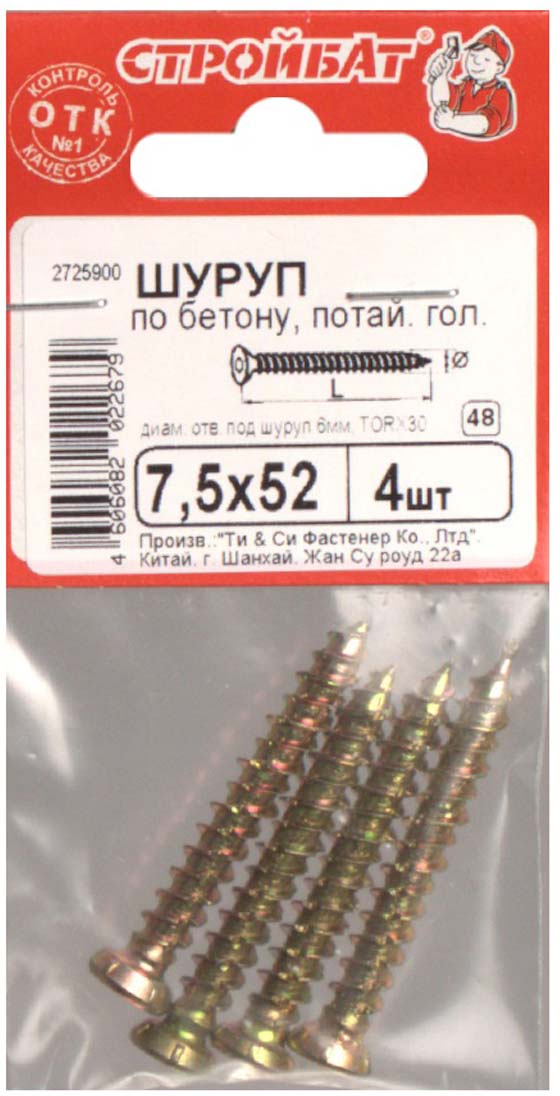

Нагель шуруп по бетону 7,5х52
НШПБ-52
Изначально нагели делали из дерева, и использовали их для соединения между собой разн..
0
3.00р.
Нагель шуруп по бетону 7,5х72
НШПБ-72
Помочь решить проблему крепления к бетону или кирпичу, поможет специальное крепежное изделие, н..
0
3.
50р.
Нагель шуруп по бетону 7,5х92
НШПБ-92
Шуруп по бетону нагель 7,5×92, конструктивно являет собой стержень с переменной резьбой, ч..
0
4.50р.
Нагель шуруп по бетону 7,5х112
НШПБ-112
Шуруп по бетону нагель 7,5×112 изготовлен из прочной стали и покрыт цинком, который з..
0
5.00р.
Нагель шуруп по бетону 7,5х132
НШПБ-132
С помощью нагеля шурупа для бетону размером 7,5×132 мм. обычно выполняют крепление дверных..
0
7.
50р.
Нагель шуруп по бетону 7,5х152
НШПБ-152
Шуруп по бетону Нагель 7,5×152 мм от компании Крепсистемс, применяется для крепл..
0
8.00р.
Нагель шуруп по бетону 7,5х182
НШПБ-182
Нагеля по бетону 7,5×182 мм изготавливаются из стали повышенной прочности, покрываютс..
0
9.00р.
Нагель шуруп по бетону 7,5х202
НШПБ-202
С помощью шурупа для бетона 7,5×202 мм. выполняют различные строительные работы Крепеж дв..
0
10.
00р.
Нагель шуруп по бетону 7,5х212
НШПБ-212
Шуруп по бетону Нагель 7,5×212 мм имеет потайную головку под насадку TORX-30, острый ..
0
11.00р.
Показано с 1 по 9 из 9 (всего 1 страниц)
Все о дюбелях | Что такое дюбель-бар | Какова функция дюбеля
Важный момент
1
Что такое дюбель?
Дюбель представляет собой небольшой круг, а плоский стальной стержень применяется для облегчения технического соединения между плитами, за исключением ограничения параллельного движения соединения. Эти стержни в основном будут использоваться для крепления поверхностного цементного покрытия, чтобы выдерживать дополнительное давление и нагрузку при смене транспортных средств.
- Что такое размер и диаметр арматурных стержней
- Что такое длина разработки | Что такое длина разработки баров Формулы графика гибки стержней
- согласно IS:2502-1963 | Удельный вес стальных стержней
- Как рассчитать количество лестниц | График гибки бетона и стержней (BBS) | Детали усиления лестницы
- Расчет стального стержня | Калькулятор стального стержня | Вес арматуры | Калькулятор веса арматуры | Калькулятор веса арматуры
Какова функция дюбеля?
Перекладывает нагрузку с одной плиты на другую; две поступательные плиты смещаются совместно и своим самодвижением уменьшают накопление скачков прироста плит. Чтобы уменьшить обвинение в соединении и пограничный брокер. Развивать деятельность по соединению дорожных покрытий.
Измерительные стержни для дюбелей представляют собой основание дорожки длиной 18 дюймов, шириной от 1,25 до 1,5 дюймов и площадью 12 дюймов. Чтобы уберечь стержни от коррозии, они также сделаны из чистой стали.
Назначение дюбеля
Назначение дюбеля в следующем:
- Назначение дюбеля заключается в более ранней активности соединений.
- Штифтовые стержни будут продолжать переносить нагрузку на бетонное соединение.
- Используется для уменьшения поломки кромок.
- Дюбельные стержни предназначены для уменьшения проблем с соединением.
- Будет смысл переносить нагрузку с одной плиты на другую.
- Лучшая бетонная смесь для ремонта подъездных путей
- Все о зеленом бетоне | Что такое экологически чистый бетон
- Все о перевозке бетона | Что такое транспортировка бетона | Способы транспортировки бетона
- Бетонные смеси | Бетонный завод | Виды дозирования бетона | Различные факторы, влияющие на выбор системы дозирования
- Все об испытаниях бетонных сердечников | Что такое испытание бетонного ядра | Процедура испытания бетонного сердечника | Что такое кэппинг и его роль в результате
Для чего нужен дюбель?
Здесь список используемых стержней Dowle следующий.
- Уменьшить отклонение и давление.
- Улучшите основную дорожку.
- Улучшить нагрузку, содержащую объем плиты.
- Дюбельный стержень может применяться к железобетонной плите и столбам.
Преимущества дюбеля
Здесь плюсы дюбеля заключаются в следующем.
- Отклоняют раскол конструкции из-за необходимости параллельного движения.
- Дюбель развивает деятельность по строительному соединению.
- Они применяются для увеличения объема шихты плиты.
- Чистый дюбель повышает начальную стоимость конструкции, но снижает ее долговечность.
- Дюбель-штанга будет применяться для расправления конструкции, а острое прокалывание потребуется для придания формы стали.
- Отвод, и давление может уменьшиться с помощью дюбелей.
- Они могут даже улучшить базовую форму органов жизни.
- Метод расчета бетонной смеси марки М30 с цементом OPC 53
- Что такое покрытие в бетоне | Прозрачное покрытие в балках, плите, колонне, фундаменте
- Что такое перекрытая балка / скрытая балка / скрытая балка | Преимущество и недостаток
- Что такое арматура | Зачем использовать армирование в бетоне | Типы стальных арматурных стержней
- Что такое график гибки стержней | Подготовка согласно Bs 4466 | Допуски согласно Bs 4466
Недостатки дюбеля
Здесь минусы дюбеля заключаются в следующем.
- Сложная конструкция.
- Плохо уплотненный бетон вокруг дюбелей.
Что такое дюбель на лестнице?
Штифтовый стержень создает определенное давление для отделения стержня. Будет важно сместить это давление вокруг тротуара на определенной высоте в баре.
Значение анкеровки в четыре раза больше длины 45 градусов, каждая полоса умиротворена до максимальной из 16-кратной длины полос.
Что такое дюбель в колонне?
Штифтовая балка обеспечит удерживающие тротуары для переноса нагрузки с колонн на поверхность. Они необходимы, пока проводимость покрытия недостаточна для перемещения тяги от колонны к поверхности. Штифт будет распространяться в очередь на длину, аналогичную улучшенному расстоянию между колоннами.
- Как снизить стоимость строительства (советы)
- Топ-10 строительных компаний ОАЭ
- Калькулятор стоимости строительства дома Лист Excel
- Как построить процесс строительства шаг за шагом
- Калькулятор стоимости строительства дома | Как работать с калькулятором стоимости строительства дома.
| Что такое скорость строительства - 20 советов Васту перед строительством дома | Советы по Васту для разных мест в доме | Научные факты о Васту Расположение комнат
| Что такое скорость строительстваЧто такое дюбель в строительстве?
Дюбели представляют собой бетонные стержни, закрепленные в строительном соединении дюбельного бетона, чтобы выдержать нагрузку при перемещении между уникальными плитами.
Дюбельные стержни представляют собой небольшие бетонные стержни, которые соединяются с техническими соединениями, блокируя параллельное движение соединения. Как правило, они фиксируются в крестообразном соединении и предпочитают перенос нагрузки с одной плиты на другую.
Часто задаваемые вопросы
Для чего используются дюбели?
Штифты представляют собой короткие стальные стержни, которые устанавливаются в бетонные плиты для обеспечения механического соединения, не ограничивающего горизонтальное движение шва . Они предназначены для уменьшения прогиба и напряжения соединения при подходе и выходе из плиты за счет повышения эффективности передачи нагрузки.
Что такое дюбель и стяжка?
Стяжки не являются устройством передачи нагрузки . Например, стяжки используются в продольных швах бетонного покрытия. Дюбельные стержни представляют собой гладкие круглые стержни, которые в основном служат средством передачи нагрузки на бетонные швы. Они размещаются поперек поперечных швов бетонного покрытия, чтобы обеспечить движение.
Что такое дюбель в стене?
Дюбельные стержни представляют собой короткие стальные стержни , которые обеспечивают механическое соединение между плитами, не ограничивая горизонтальное движение шва . Они повышают эффективность передачи нагрузки, позволяя выходной плите принять на себя часть нагрузки до того, как нагрузка фактически превысит ее.
Как размещаются дюбели?
Штифты обычно размещаются на середине плиты и должны быть параллельны поверхности дорожного покрытия и направлению движения . Центр дюбеля должен быть ниже стыка.
Дюбели прочнее шурупов?
Столярные изделия с дюбелями прочнее, чем столярные изделия с шурупами .
Увеличенная поверхность клея, вызванная тем, что клей глубоко проникает в древесину, придает дюбелю большую удерживающую способность. Сухой и зажимной метод, используемый при изготовлении дюбелей, обеспечивает достаточную схватываемость соединения до того, как будет сделан следующий шаг в сборке изделия.
Почему это называется дюбелем?
Слово «дюбель» является старым английским эквивалентом слова «doule», которое просто означает часть колеса . Его историю также можно проследить в средненемецком языке «dovel», что означало вилку.
Штифты в бетонной плите
Штифты представляют собой короткие стальные стержни , которые обеспечивают механическое соединение между плитами, не ограничивая горизонтальное движение швов . Они повышают эффективность передачи нагрузки, позволяя выходной плите принять на себя часть нагрузки до того, как нагрузка фактически превысит ее.
Что такое дюбель в перекрытии?
Дюбельные стержни представляют собой короткие стальные стержни , которые устанавливаются в бетонные плиты для обеспечения механического соединения, не ограничивающего горизонтальное движение шва .
Они предназначены для уменьшения прогиба и напряжения соединения при подходе и выходе из плиты за счет повышения эффективности передачи нагрузки.
Почему в бетонном покрытии используются дюбели?
Основным преимуществом дюбелей является передача нагрузки без ограничения горизонтальных движений швов из-за температурного и влажностного расширения и сжатия в бетонных плитах . Кроме того, дюбели играют роль в поддержании вертикального и горизонтального выравнивания плит.
Как вставить дюбель в бетон?
Штифты обычно размещаются на середине плиты и должны быть параллельны поверхности дорожного покрытия и направлению движения . Центр дюбеля должен быть ниже стыка. Если размещение дюбеля отклоняется от желаемого положения, говорят, что оно смещено.
Что делают бетонные дюбеля?
Дюбели вставляются в поперечные усадочные или конструкционные швы бетонных покрытий и помогают передавать нагрузку между отдельными плитами .
Дюбели допускают горизонтальное перемещение плит при усадке в период времени после укладки бетонного покрытия и при перепадах температуры.
Где размещаются дюбели?
Штифты , встроенные в бетонные покрытия , передают нагрузку на строительные швы. При правильном выравнивании они помогают уменьшить разломы и улучшить характеристики дорожного покрытия.
Вам нужны дюбели в бетоне?
Если на расчетной полосе (полосе с наиболее интенсивным движением) проезжей части проезжает менее 80 грузовиков в день, дюбели, вероятно, не нужны . Однако, если в расчетной полосе более 120 грузовиков в сутки, скорее всего, понадобятся шканты.
Какой глубины должны быть бетонные дюбеля?
Текущая рекомендуемая практика для шпоночных соединений: диаметр шпонок должен составлять одну восьмую толщины плиты , расстояние между шпонками должно быть 12 дюймов, а длина шпонок должна быть 18 дюймов. смещение.
Какой длины арматурный дюбель?
Дюбели 12″, 18″, 24″ и 48″, как гладкие, так и стандартные, всегда в наличии.
Как измерить длину дюбеля?
Удвоение этой длины является общим практическим правилом для определения длины дюбеля . Например, если ваш самый короткий элемент имеет толщину 1 дюйм, и вы знаете, что самая безопасная глубина сверления составляет 3/4 дюйма, тогда следует использовать дюбель 1-1/2 дюйма. Длина 1-1/2 дюйма соответствует удвоенной толщине 3/4 дюйма. Чем длиннее дюбель, тем больше удерживающая сила.
Вам нужны дюбели в бетоне?
Если на расчетной полосе (полосе с наиболее интенсивным движением) проезжей части проезжает менее 80 грузовиков в день, дюбели, вероятно, не нужны. Однако, если в расчетной полосе более 120 грузовиков в сутки, скорее всего, понадобятся шканты.
Можно ли использовать арматуру в качестве дюбелей?
Дюбели из арматуры можно использовать для формовки или в качестве соединительных стяжек в бетонных проектах. Дюбели из арматуры можно использовать для формовки или в качестве соединительных стяжек в бетонных проектах.
Насколько большим должен быть дюбель?
В идеале диаметр дюбеля должен составлять примерно 1/3 – и не более 1/2 – толщины соединяемой древесины . Например, если ваш продукт имеет толщину 1 дюйм, вам следует рассмотреть дюбель диаметром 3/8 дюйма. Если ваш продукт имеет толщину 1-1/4 дюйма, диаметр 7/16 дюйма будет более подходящим.
Должен ли дюбель быть больше отверстия?
Отверстия обычно имеют тот же размер, что и дюбель . Шканты обычно представляют собой спрессованную древесину, сжатую таким образом, что она оставляет продольные канавки по бокам по всему периметру. Эти канавки служат рельефом для клея при вставлении дюбелей, и дюбель, и отверстие должны быть покрыты.
Насколько глубоко должен входить дюбель?
Отверстия для размещения дюбелей должны быть просверлены каждое примерно 1/16 дюйма глубже, чем 1/2 длины используемой секции дюбеля . Обычно используются дюбели длиной 1 1/2 дюйма, поэтому в этом случае вы должны просверлить каждое из отверстий для дюбелей до 13/16 дюйма в длину.
Какая рекомендуемая длина дюбеля в метрах используется для швов бетонного покрытия?
Недавно рекомендованная общая длина дюбеля 9.0180 457 мм (18 дюймов) для обеспечения хороших характеристик швов дорожного покрытия. Передача нагрузки по сравнению с заделкой на дюбелях. Влияние заделки штифта и его диаметра на ослабление штифта после 600 000 повторений. Несоосность дюбеля не обязательно приводит к деформации плиты.
Какой длины стандартный дюбельный стержень?
Длина: 3, 4, 5 и 6 футов обычно имеются в наличии. Длины большей длины, до 16 футов, доступны по специальному заказу. Породы: береза, дуб, клен, тополь являются наиболее доступными. 9. Дюбели устанавливаются в фундамент до заливки фундамента бетоном, а затем прикрепляются к продольным стержням в колонне или стене.
Где предоставляются дюбели?
Штифты поставляются в направлении движения (продольном) . Половина длины этого стержня вклеена в одну цементобетонную плиту, а оставшаяся часть заделана в соседнюю плиту, но остается свободной для движения при расширении и сжатии плиты.
| Размер и расстояние между дюбелями. | ||||
| Пустая ячейка | Толщина плиты (см) | Диаметр дюбеля (см) | Минимальная длина (см) | Максимальное расстояние (см) |
JTG D40–2002 | 22 | 40 | 30 | |
| 24 | 3 | 40 | 30 | |
| 26 | 3,2 | 45 | 30 | |
| 28 | 3,5 | 45 | 30 | |
| 30 | 50 | 30 | ||
JTJ 012–94 | <20 | 2 | 40 | 30 |
| 21–25 | 2,5 | 45 | 30 | |
| 26–30 | 3 | 50 | 30 | |
8}»> 2,8
8}»> 3,8Размер дюбеля, рекомендованный Portland Cement Association
| Толщина плиты (см) | Диаметр дюбеля (см) | Длина заделки дюбеля (см) | Длина дюбеля (см) |
| 1,6 | 12,5 | 30 | |
| 15 | 1,9 | 15 | 35 |
| 20 | 2,2 | 15 | 35 |
| 20 | 2,5 | 15 | 35 |
| 2,8 | 17,5 | 40 | |
| 25 | 3.1 | 18,8 | 45 |
| 27,5 | 3,5 | 20 | 45 |
| 30 | 3,8 | 50 |
5}»> 12,5
5}»> 22,5
5}»> 22,5Минимальная длина дюбелей
Диаметр (мм) | Длина дюбеля (мм) |
Минимальная длина дюбеля | |
| 22 | 400 |
| 24 | 400 |
| 26 | 400 |
| 28 | 400 |
| 30 | 400 |
| 32 | 450 |
| 35 | 450 |
| 38 | 500 |
Спецификация дюбелей
Обычно Диаметр от 32 до 38 мм (от 1,25 до 1,5 дюйма), длина 460 мм (18 дюймов), расстояние между ними 305 мм (12 дюймов).
