Нагель по бетону что это такое: Нагель по бетону: выбор, как пользоваться

Нагель по бетону размеры и как пользоваться

Провести монтаж навесных деталей, установку дверных и оконных конструкций на плотном искусственном или природном камне поможет нагель по бетону. Он являет собой специальный крепеж, предназначенный для работы с бетонными основами и сверхтвердыми материалами.

Виды нагеля в зависимости от формы головки

Нагель, или саморез по бетону, — это стержень диаметром 7,5 мм, характеризующийся наличием переменной резьбы и острых насечек по всей длине. Это значит, что резьба имеет не одинаковый размер, а попеременно то низкий, то высокий, что дает возможность надежно зафиксировать саморез в твердой структуре. Этот вид материалов используют во время монтажных работ с бетоном, твердотелым и пустотелым кирпичем, природным камнем.

Существуют разные виды нагеля, которые отличаются один от другого в зависимости от формы головки, типа покрытия, параметров резьбы и общей длины.

В зависимости от формы головки выделяют следующие виды нагелей:

1. Шуруп с потайной головкой. Характеризуется конической формой и крестообразными шлицами.
2. Шурупы-кроки. С прямоугольной головкой, которая имеет округлую или петлеобразную форму.
3. Шуруп с шестигранной головкой. Имеет внутреннюю резьбу и крестообразную шлицу. Используется при работе с накидными и рожковыми ключами.
4. Шурупы-шпильки. Отличаются наличием резьбового сгона.

Вид нагеля выбирается с учетом того, какие будут проводится работы — установка оконных проемов, дверных коробок или тяжелых предметов интерьера. Шурупы, имеющие головку в виде шпильки, устанавливаются только в предварительно подготовленные отверстия. Для повышения надежности в отверстие предварительно ставится дюбель. Другие виды саморезов вкручиваются непосредственно в бетон и другие твердые материалы.

Варианты покрытия и размеров нагеля

Саморезы могут иметь разное покрытие, от чего зависит их стоимость:

1. Серебристые. Имеют красивую оцинкованную поверхность серебристого цвета. Их применяют для любых работ — как внутренних, так и наружных.
2. Желтые. Покрыты медью, их можно использовать только для внутренних работ.
3. Черные. Имеют оксидированное покрытие. Чувствительны к воздействию влаги, поэтому применяются только в теплых помещениях.

Поверхность нагеля должен соответствовать тому, для каких работ он предназначен — внутренних или наружных.

Саморез для бетона может иметь разную длину. Минимальная его длина составляет 7 см, максимальная — 20 см. Кроме того, существуют саморезы с промежуточной длиной — 9 см, 11 см ,13 см, 15 см и 18 см. Это дает возможность подобрать необходимый размер. В зависимости от того, с какой целью устанавливается крепеж, подбирается и длина саморезов. Для нетяжелых конструкций, к примеру книжной полки, достаточно будет крепежа длиной 7 см. Крепление оконных рам и дверей требует длинных саморезов по бетону. А конструкции весом более 100 кг требуют применения шурупов не менее 15 см длиной.

Особенности использования саморезов по бетону

Перед тем, как приступить к монтажу, необходимо провести подготовительные работы, проанализировать, какие конструкции будет на них крепиться. Исходя из этого, проводится расчет необходимого количества расходных материалов, их длины и покрытия.

Для облегчения работы перед установкой крепежа необходимо просверлить отверстие. Главное условие — оно должно быть на 15-20% меньше, чем диаметр нагеля. Оно тщательно очищается от пыли и грязи, после чего устанавливается саморез.

Кроме того, шуруп по бетону нагель можно вкручивать в стену или потолок без предварительного просверливания. Это и является главной отличительной особенностью данного крепежа от других видов саморезов.

Вкручивание шурупов проводится с помощью специальной отвертки или насадки на шуруповерт, которая подбирается в зависимости от головки. Вкручивание должно проводиться осторожно и медленно, чтобы не допустить его обламывание. Ни в коем случае нельзя саморез перетягивать. При слишком быстрых оборотах головка перегревается и даже может разрушится, в результате чего ее нельзя будет установить окончательно.

Шуруп по бетону – как пользоваться нагелем + Видео

В ситуациях, когда возникает необходимость прикрепить к бетонному основанию какую-либо конструкцию, используют метиз, называемый нагелем. Это специальный шуруп по бетону.

1 Главное о крепежных нагелях

С помощью шурупов для бетона обычно выполняют крепление дверных коробок и оконных конструкций к основам, сделанным из кирпича, бетона или природного камня. Также такие метизы применяются при необходимости монтажа на стены навесных конструкций сравнительно небольшого веса (инженерных кабелей, вешалок для одежды, шкафов и так далее).

Шурупы для бетона

По большому счету нагель является обычным саморезом – крепежным элементом, который освоен строителями и домашними умельцами уже достаточно давно. Его отличие от самореза состоит в резьбе, нарезаемой по высоте изделия неравномерно.

Нагель имеет острый наконечник, головку (потайную) со шлицем под крестовую насадку либо под звездочку-шестигранник (на языке профессионалов – TORX T30). Кроме того, на головке с внутренней стороны предусматривается раззенковка, которая гарантирует максимально плотное прилегание метиза к изделию, закрепляемому на бетонном основании.

Нагели по бетону

Изначально нагели делали из дерева, и использовали их для соединения между собой разнообразных деревянных изделий и конструкций. Данные метизы позволяют быстро и качественно возвести дома из дерева, а также всевозможные деревянные постройки (бани, сараи и пр.). Высокий уровень надежности описываемых крепежных элементов стал причиной появления шурупов для бетона, которые используются сейчас для разных отделочных, строительных и монтажных мероприятий.

2 Технические параметры и особенности метизов по бетону

Нагели изготавливают из закаленных сталей повышенной прочности. Длина их варьируется в достаточно широких пределах. Наиболее востребованными считаются шурупы 52–202 мм. На поверхность метизов наносят желтый цинк (методика гальванического цинкования). Такая обработка, во-первых, увеличивает антикоррозионные показатели крепежа, во-вторых, улучшает их механические свойства.

Шуруп для бетона желтый цинкованный

Крестообразные шлицы нагелей идеальны для работы с электрическим монтажным инструментом либо обычной ручной отверткой. Поэтому чаще всего производятся именно такие метизы. Шурупы со шлицем TORX выпускаются реже. А найти на российском рынке крепеж по бетону с выпуклыми головками, петлями, головкой-шестигранником «под ключ», «под шпильку» (с наружной резьбой) практически невозможно, хотя известны нагели и с такими шлицами.

Шурупы по бетону со шлицем TORX

Резьба рассматриваемых метизов, как было сказано, нарезается по длине стержня неравномерно. Причем на шуруп наносят засечки, что значительно увеличивает качество сцепления поверхности с крепежным элементом. Нагель за счет указанной особенности великолепно удерживается в очень пористых основаниях, из которых стандартный саморез просто-напросто выпадает.

3 Как пользоваться крепежом по бетону?

Нагель для тяжелых марок бетонов не имеет отличий от шурупа для легких бетонов. Используется он без дюбеля. Крепят данные метизы после предварительного сверления отверстия в бетонной (кирпичной, каменной) основе. В ней шуруп удерживается по принципу стандартного анкерного крепежа.

Шуруп по бетону с анкерным крепежом

В отверстие нагели вкручивают через конструкцию, которую планируется закрепить. Шуруп, располагающий насечками для раззенковки, о которых мы говорили в начале статьи, плотно прилегает к изделию. Благодаря возникающей силе трения, метиз гасит вибрации и дополнительно удерживает закрепляемую конструкцию.

Вкручивание нагеля по бетону

Главная трудность использования саморезов для бетона заключается в том, что их несложно обломать, если при монтаже прикладывается чрезмерное усилие затяжки. Головка шурупа, кроме того, часто ломается и из-за нагрева его стержня, обусловленного повышенной температурой при врезании крепежа в бетонное основание. В остальном же, применение нагелей является достаточно простой процедурой. Выполняют ее по следующей схеме:

• закрепляемую конструкцию (например, окно) «примеряют» к основанию, выставляют по уровню, затем фиксируют, чтобы определить требуемые монтажные параметры;
• переносят на плоскость полученные монтажные размеры;
• убирают окно и выполняют бурение отверстий;
• ставят окно на место и вкручивают шуруп непосредственно через нее.

Надеемся, что проблем с использованием саморезов по бетону у вас не возникнет.

Нагель по бетону что это такое

Первые шурупы по бетону, которые также называются нагелями, появились ещё в то время, когда строились только деревянные конструкции. На сегодняшний день нагель часто используется для крепления оконных рам или иных деревянных сооружений к массивным бетонным конструкциям. Такой крепёжный элемент очень прост в использовании, однако весьма надёжен, а потому его широко используют в строительных кругах. Если нужно прикрепить к бетону какую-то конструкцию, необходимо использовать именно такой метиз. Он обладает большой прочностью, надёжностью и долговечностью, а потому строители очень любят применять его.

Рано или поздно в квартире или частном доме придётся сделать ремонт, и тут не обойтись без надёжных метизов. А потому так важно разобраться во всех нюансах работы с таким строительным элементом.

Устройство

Нагель изготавливается из прочной стали, а после покрывается разными технологическими покрытиями. Это нужно, чтобы придать шурупу защитную функцию. Пассировка производится жёлтым или белым металлом, причём необходимо отметить, что совершенно никакой разницы в свойствах нет. Головка у шурупа всегда плоская, её очень легко спрятать в конструкции. Снизу имеет форму конуса или насечки, а потому метизы не будут выскакивать. Все эти качества позволяют вкручивать метиз и не опасаться того, что поверхность изделия будет растрескиваться.

Лёгкий монтаж шурупа можно произвести обычной отвёрткой, ведь метиз снабжается крестообразной насечкой. Если посмотреть на резьбу, то станет очевидным, что она неравномерная и с насечками, которые расположены по всей длине стержня. Эти особенности позволяют обеспечивать хорошее сцепление с поверхностью бетона, Именно поэтому можно будет производить качественные работы даже в пористом основании.

Шуруп по бетону имеет резьбу с частым шагом, а потому его можно очень надёжно использовать для крепления какого-то объекта к бетонной стенке.

Разновидности метизов

Профессионалы классифицируют этот метиз по нескольким основным признакам, не считая его размера.

Главным признаком является тип головки. Есть модели, имеющие потайные шестигранные или прямоугольные головки. Первый вариант имеет крестообразные или конические шлицы. Шестигранные элементы имеют внутреннюю резьбу или шлицы, которые предназначаются для рожковых или накидных ключей. Прямоугольные модели изготавливаются с округлённой головкой, именно поэтому можно крепить к ним технические петли.

На рынке и в магазинах можно найти большое разнообразие метизов, которые изготавливаются из различных материалов. Если изучить в эту тему, то можно понять, что различаются только внешние технологические покрытия, которые выполняют защитную функцию. Бывают оцинкованные, омедненные или затемнённые модели шурупов.

Отличаются они и условиями применения. Оцинкованные модели можно использовать внутри помещения, а также снаружи. Медный нагель не любит внешнее воздействие, а потому нет причин устанавливать его снаружи. Зачернённый метис защищён худшим образом из всех, а потому его лучше использовать в тех местах, куда не попадёт влага.

Характеристики

У нагелей имеются несколько важных параметров, которые необходимо знать при использовании:

1. Наружное сечение может быть от 7,35 до 7,65 мм.
2. Шаг резьбы выбирается от 2,5 до 2,75 мм.
3. Наружный диаметр бывает от 6,3 до 6,7 мм.
4. Внутреннее сечение — от 5,15 до 5,45 мм.
5. Диаметр шляпки — от 10,82 до 11,82 мм.
6. Высота головки составляет от 2,8 до 3,2 мм.
7. В шурупах имеются шлицы торкс 30.
8. Глубина варьируется от 2,3 до 2,7 мм.
9. Длина шурупов может быть размерами от 50 до 184 мм.
10. Диаметр применяемого сверла должен составлять 6 мм.

Необходимо знать глубину анкеровки, а также сверления различных стен. Это зависит от того материала, который был применён при возведении конструкции:

Правильное применение

Нагели очень часто используются при монтаже деревянных конструкций, ПВХ окон, алюминиевого профиля, деревянных коробок к бетонным конструкциям, кирпичным или другим стенкам. Перед тем как начать вкручивать шуруп, необходимо просверлить отверстие в кирпиче с помощью специального бура.

Проводя такую работу, нужно учитывать некоторые нюансы:

1. Следует отступить от края 5 или 6 см.
2. Если есть необходимость смонтировать ПВХ окно, тогда расстояние между крепежами должно составлять 60 см.
3. Если нужно установить деревянные или алюминиевые окна, тогда наибольшее расстояние между крепежами составляет 70 см, а от угла рамы до стоек — 10 см.

После того как была произведена разметка, необходимо приступить к вкручиванию нагеля. Его необходимо очень аккуратно закрепить. Если стена сделана из пористого или полого материала, тогда не стоит надавливать при закручивании. В таком случае применять нужно только вкручивающие движения. Необходимо запомнить, что нагель с меняющейся резьбой никогда не будет сочетаться с дюбелем.

Крепление к стене

Нет ничего сложного в том, чтобы прикрепить шуруп к стене. Перед началом только необходимо проделывать подготовительные работы с помощью определённых инструментов:

• дрель;
• перфоратор;
• отвёртка или шуруповёрт;
• крепёжный материал.

1. Перед началом работы всегда необходимо произвести тщательную зачистку поверхности.
2. После проводим правильную разметку будущих отверстий. Для каждого вида работы они будут свои.
3. Когда намётки будут нанесены на поверхность, то можно приступать к сверлению. По длине отверстие должно соответствовать подготовленному крепёжному материалу.
4. Необходимо запомнить, что сверло будет очень сильно нагреваться, а потому следует периодически смачивать его в масле или воде.
5. Если глубину надо увеличить, то следует использовать штырь. Проворачивая его внутри, можно достичь оптимальной длины.
6. В отверстие нагель будет вкручиваться через подготовленную конструкцию, которая предварительно закреплена.
7. Насечки на шурупе позволяют прочно закрепить поверхность. Шуруп является довольно ломким. Если применять чрезмерную затяжку или сильно нагреть стержень, то произойдёт излом. Именно поэтому лучше очень аккуратно использовать шуруповёрт, чтобы вкрутить нагель в бетон. Вкручивание будет производиться на больших оборотах. Стержень сильно нагреется и отверстие расширяется. Поэтому шуруп может разболтаться и выпасть. Именно поэтому лучше использовать обычную отвёртку, которую нужно выбирать согласно нанесённым рисункам на головке изделия. Бывает фигурная или крестообразная форма.
8. Если шуруп никак не вкручивается, тогда стоит применить молоток. Но делать это нужно только в том случае, когда конструкции не будет нести большую нагрузку.

Ещё можно закрутить саморезы по бетону без сверления, но для этого нужно убедиться, что поверхность рыхлая. В таком случае понадобится только отвёртка.

Стоимость

Стоимость изделия будет зависеть от длины, а также параметров покрытия. К примеру, омедненное изделие обойдётся чуть дороже затемнённого, а за 150-миллиметровый метиз заплатить придётся больше, чем за 70-миллиметровый. Но в любом случае приобретение таких шурупов не будет наносить большого ущерба кошельку, поскольку нагель стоит не слишком дорого, а для строительных работ этих изделий нужно не слишком много. Поэтому можно идти в первый попавшийся строительный магазин и выбрать именно те метизы, которые подойдут для конкретной ситуации.

Техника безопасности при работе

Чтобы избежать неприятных травм, необходимо всегда придерживаться правил элементарной безопасности, чтобы защитить свой организм от повреждений.

Нужно при работе строго следовать нескольким указаниям:

1. Ни в коем случае нельзя приступать к сверлению без защитных очков, поскольку кусок бетона может отколоться и попасть в глаз. Если это произошло, то необходимо сразу же промыть повреждённый участок водой и попросить, чтобы кто-то в доме произвёл тщательный осмотр и удалил все инородные тела. Если через несколько часов всё ещё будет беспокоить боль, тогда следует обратиться за помощью к специалистам.
2. С дрелью нельзя работать в перчатках, поскольку её может накрутить на вращающееся сверло. Таким образом можно сильно повредить свои пальцы.
3. Не пытайтесь сразу же после сверления поменять сверло, ведь оно будет очень горячее. Так можно сильно обжечься. Для начала следует охладить сверло в воде.
4. Не подпускайте детей к приборам. Если малыш бегает рядом, то все инструменты, которые подключаются к электросети, следует положить на таком расстоянии, чтобы ребёнок не достал до них. А также уберите подальше все режущие и колющие предметы.

Соблюдайте эти простые правила техники безопасности и работа доставит только удовольствие.

Таким образом, с конструктивной точки зрения, шуруп, который применяется для крепежа к бетону, представляет собой стержень с резьбой, которая может быть высокое, или попеременно становиться, то низкой, то высокой. А также нагель имеет потайную головку, внутренняя сторона которой оснащена насечкой. Обычно такие виды крепежа используются для прикручивания пластиковых и деревянных окон, коробок двери к какому-то твёрдому основанию. При работе всегда необходимо сначала качественно произвести просверливание отверстий на нужную глубину, а затем уже можно ввинтить нагель, который плотно разместится в детали. Все крепления можно производить самостоятельно.

Плотность бетона по многим параметрам является очень высокой, что делает его идеальным стройматериалом для строительства стен и перекрытий. Однако в нем очень сложно вмонтировать крепеж для полки, люстры и других «навесных» деталей интерьера. В данной статье мы будем искать решение данной проблемы, и поможет в этом нагель.

На фото – нагель для крепежа элементов на бетонной поверхности

Что это и где применяется

Он представляет собой обычный саморез с усиленным стержнем и шестигранной головкой, который можно вкручивать в бетон.

Помимо мелких предметов, с их помощью можно укрепить:

• дверные коробки;
• рамы;
• ограждения;
• трубопроводы;
• радиаторы отопления.

Ниже разберемся более подробнее с разновидностями подобного крепежа, а также с тем, как пользоваться нагелем по бетону правильно.

Метиз для бетона

Метизные изделия, применяемые для монтажа в поверхности из бетона, обычно классифицируют по следующим признакам:

Форма головки непосредственно влияет монтаж самореза. К примеру, шурупы в виде крюков и шпилек разрешено устанавливать лишь в отверстие, предварительно рассверленное и с дюбелем. Другие саморезы по бетону вкручиваются без сверления или с ним.

Омедненные шурупы для внутренних работ

Например, шурупы с шестигранной или потайной головкой вкручиваются без рассверливания посадочного отверстия. Однако под такой монтаж подходит не каждый бетон.

Шуруп с переменной резьбой и насечками по всей длине стержня

Совет: лучшим является ячеистый бетон, а железобетон для данного способа монтажа не подходит.

Цена саморезов зависит от сферы их применения, формы и шага резьбы, влияет на нее также и длина метизов. С «елочкой» изделия будут стоить дешевле нагелей и универсальных, а шуруп длиной 12 мм обойдется дешевле 200 мм, так как на него будет затрачено меньше материала и рабочего времени

Выбираем и устанавливаем саморез

Обычно шурупы для бетона подбирают по величине нагрузки, которую им придется выдерживать из-за веса детали интерьера. Например, для поддержки 100 кг понадобиться саморез длиной от 160 мм и Ø10 мм, а вот полку массой 5 кг удержит саморез длиной до 25 мм и Ø3 мм.

Вкручивание нагеля в бетонное основание ключом

После определения типа и габарита изделия, можно приступать к процедуре монтажа. В данном случае нагели и универсальные шурупы разрешается вкручивать в стену (пол или потолок) сразу, не делая предварительное рассверливание основания, в тоже время с саморезом с резьбой «елочка» придется повозиться.

Совет: шуруп с «елочкой» следует устанавливать в посадочное отверстие, диаметр и длина которого должны превышать его габариты на 5 мм.

Связано это с тем, что после высверливания, в него требуется установить дюбель (желательно в натяг). Он может быть из полимерных материалов или древесины, его основная обязанность — принять и удержать крепеж. Вкрутить саморез в дюбель можно своими руками обычной отверткой.

Совет: после высверливания отверстия уберите из него пыль.

Как вкрутить саморез без дюбеля в бетонную стену

Важно правильно использовать саморез, иначе его можно просто обломать. Закручивать шуруп с не потайной головкой необходимо с определенным усилием, следя за тем, чтобы во время процесса его не сломать, элементарно перетянув. Также можно обломать головку из-за высокой температуры нагрева тела шурупа при вкручивании в бетон.

Вывод

Из статьи вы узнали, что бетон считается одним из самых практичных материалов для размещения на его поверхности различных элементов. Для этого используют металлические изделия в виде саморезов, анкеров и, конечно, нагелей, которые отличаются от других возможностью вкручивания в стену потолок или пол без предварительной подготовки посадочного отверстия.

Последний имеет различную форму головок и применяется для наружных и внутренних работ. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Ремонт в квартире хоть один раз в жизни проходил каждый. Не понаслышке знаете, что справиться с бетонной стеной или межкомнатной перегородкой сложно. Возникают вопросы: как справиться с бетоном, как вкрутить шуруп в стену? Работа сложная, но не нужно ее опасаться. Она выполнима. Нужно только знать, что за чем выполняется.

Шуруп по бетону еще называют нагель. Появились они давно и были деревянными. С их помощью строили деревянные дома, соединяя между собой конструкции. Позже дома стали делать из камня. Высокий уровень прочности крепления стал толчком для появления шурупов для бетона. Нагелю в работе по бетону отдается предпочтение. Используют их для крепления деталей к твердому основанию. Самые распространенные нагели разделяют на два вида:

Характеристики

Нагель по бетону имеет острый наконечник, крестовую или шестигранную головку. Их производят из сверхпрочного, закаленного сплава железа с углеродом. Сверху наносят защитный слой из цинка. Благодаря покрытию изделие защищено от коррозии и других внешних влияний. Каждое цветовое покрытие имеет свое обозначение. По цвету покрытия шурупы делят на три категории:

1. Серебристые. Деталь подходит для всех видов работ, в любых условиях.
2. Желтые. Применение изделия возможно в работе по бетону только в помещении.
3. Черные. Характеризуются использованием для внутренних работ, влажность помещения должна быть нормальная.

Характерная особенность всех типов — прочность. Головка плоская, легко прячется в конструкции. Главное отличие нагеля от других крепежных элементов — резьба. Она у шурупов нарезана по всей длине и неравномерно, что создает исключительную прочность при креплении. Свойства резьбы позволяют разделить изделия тоже на три группы:

1. Многофункциональный. Резьба средняя. Длинна элемента от 12 до 220 мм, диаметр 3-6 мм. Применяются как с дюбелем, так и без него.
2. Резьба «елочка». Длинна шурупа, как в первом типе, а диаметр варьируется от 3 до 8 мм. В эксплуатации только с дюбелем. При наличии пустот в бетоне используют ударный или развальцованный дюбель. Они могут быть в комплекте с нагелем. Предварительно для дюбеля создают отверстие, в диаметре одинаковое с изделием. По длине шуруп и дюбель идентичны.
3. Переменный тип с насечками. Диаметр не меняется и равняется 7,5 мм, длинна может быть разной от 70 до 200 мм. Предварительно, перед применением, нужно подготовить отверстие в диаметре меньше чем шуруп, а в длину больше на 10-15 мм.

При выборе шурупов для бетонов нужно учитывать не только техническую характеристику изделия, но и особенности бетонных изделий, в том числе и вес.

Правильность использования

Нагели используют для крепежа деревянных, алюминиевых конструкций к бетонному (кирпичному) основанию. Пользоваться шурупами сподручно и несложно. При наличии дюбеля в заранее просверленном отверстии нагель способен вынести большую нагрузку. Если нагрузки на крепежный материал не предполагается, можно обойтись без дюбеля. Предупредить расшатывание во втором случае, поможет народный метод. Положите в сделанное углубление кусочки спичек. Они уплотнят положение крепежа и не дадут ему расшатываться.

Крепление к бетонной стене

Применение нагелей — процедура простая. Перед началом работы подготовьте следующие инструменты:

Предварительно сделайте разметку будущих отверстий. У каждого вида работы она своя. Выдерживается расстояние от края 5-6 см, расстояние между точками максимум 60 см. После наметки точек можно приступать к просверливанию отверстий. По длине оно должно соответствовать с подготовленным крепежным материалом. Сверло во время работы сильно нагревается, не забывайте смачивать его водой. Если глубину нужно увеличить, используют штырь. Проворачивая его, можно добиться необходимой длинны.

После просверливания отверстие очистите от пыли и мусора.

В отверстие нагели вкручивают через подготовленную конструкцию, предварительно закрепив ее. Насечки на шурупе позволяют плотно закрепить его. Из-за ломкости шурупом трудно пользоваться. Его несложно обломать. Чрезмерная затяжка, нагревание стержня способствуют ломке крепления. Поэтому использовать шуруповерт для вкручивания нагеля в бетон нужно осторожно. Вкручивание происходит на большой скорости. Это нагревает стержень, и расширяет отверстие. Впоследствии шуруп может расшататься и выпасть. Верный способ для вкручивания — отвертка. Выбираем отвертку согласно нанесенного рисунка на головке элемента. Оно может быть крестообразным или фигурным.

Если не поддается шуруп вкручиванию, можно применить и молоток. Но делайте это только тогда, когда предполагаемая конструкция не будет нести большой нагрузки (например, картина).

виды и размеры нагелей с/без дюбеля

Главное меню

• ДизайнПереключатель меню
  • ДекорПереключатель меню
    • На пол
    • ОкнаПереключатель меню
      • Выбор
      • Шторы
      • Жалюзи
    • Потолок
    • Стены
  • Интерьер
  • Мебель
  • Планировка
• РемонтПереключатель меню
  • ДвериПереключатель меню
    • ВходныеПереключатель меню
      • Выбор
      • Изготовление
      • Регулировка
      • Установка
    • МежкомнатныеПереключатель меню
      • Выбор
      • Установка
  • Мебель
  • ОкнаПереключатель меню
    • Деревянные
    • ПластиковыеПереключатель меню
      • Выбор
      • Регулировка
      • Уход
    • Защита
    • Откосы
    • Жалюзи
  • ПолПереключатель меню
    • 3D
    • Бетонный
    • Деревянный
    • Ковролин
    • Ламинат
    • Линолеум
    • Наливной
    • Паркет
    • Паркетная доска
    • Плитка
    • Пробковый
    • Стяжка
    • Утеплить
  • ПотолокПереключатель меню
    • Армстронг
    • Вагонка
    • Гипсокартон
    • Жидкие обои
    • Натяжной
    • ПВХ панели
    • Покраска
    • Реечный
    • Шпаклевка
    • Штукатурка
    • Шумоизоляция
  • СтеныПереключатель меню
    • Жидкие обои
    • Клеить обои
    • ПВХ панели
    • Перегородки
    • Подготовка
    • Покраска
    • Укладка плитки
    • Утепление
    • Шпаклевка
    • Штукатурка
  • Уборка
• СтроительствоПереключатель меню
  • КоммуникацииПереключатель меню
    • Вентиляция
    • Водоснабжение
    • Газификация
    • КанализацияПереключатель меню
      • Дачный туалет
      • Дренажная
      • Монтаж
      • Прочистка
      • Септик
    • ОтоплениеПереключатель меню
      • Котел для дома
      • Радиаторы
      • Теплый пол
      • Установка
    • СантехникаПереключатель меню
      • Ванна
      • Мойка
      • Раковина
      • Трубы
      • Унитаз
    • ЭлектрикаПереключатель меню
      • Бойлер
      • Видеоглазок
      • Генератор
      • Духовка
      • Люстра
      • Посудомоечная машина
      • Проводка
      • Стабилизатор
      • Стиральная машина
      • Теплый пол
      • Экономия
  • Баня

Шуруп по бетону: применение, разновидности крепежа

Для крепления деталей к твердому основанию часто применяют шуруп по бетону, он же нагель. Это особый вид саморезов с переменно высокой и низкой резьбой. Такие элементы можно задействовать для крепления окон и дверных коробок к бетонному слою конструкции, а также с помощью нагеля можно крепить длинномерные и тяжелые детали мебели на крепежный уголок.

Что такое нагель для бетона и как выглядит?

Болт представляет собой фигурный гвоздь круглого или квадратного сечения с резьбой, без выраженного острия на конце с шестигранной головкой, который можно вкручивать в бетон. Шуруп изготавливается из оцинкованной стали, что гарантирует его максимальный срок эксплуатации даже в условиях влажной среды. Неравномерность резьбы является надежной фиксацией шуруп-нагеля в поверхности бетона. Крепеж подходит и для кирпича (полнотелого с объемом пустот менее 13% его объема, и пустотелого более 14%). Размеры колеблются от 7 до 200 мм, диаметр его 3—6 мм. Металлический кончик позволяет метизу не «слизываться» при завинчивании в кирпич. Для бетона нагеля выпускают из следующих материалов:

• сплав железа и углерода;
• нержавеющая сталь.

Характеристики саморезов

Внешний вид шурупа говорит о применении конкретного сплава. Серебристый цвет связан с использованием цинка, такое гальванопокрытие применяют как с внешней, так и с внутренней стороны сооружения, и считают универсальным. Желтый цинк на элементах используют ограниченно, такие саморезы подходят исключительно для внутренних работ в помещении, чаще всего для газобетона. Он изготовлен из углеродовместимой стали с потайной головкой со шлицом Torx, двухзаходной резьбой и острым кончиком (FRS-S). Крепеж черной окраски, который достигается химическим оксидированием, считают довольно прочным, но применяют только внутри здания с нормальным процентом влажности. Анкерные головки для бетона бывают:

• с крестообразным шлицем;
• прямоугольные;
• с крюком;
• с головкой torx под звездочку;
• шестигранные;
• шпилеобразные.

Разновидности крепежа

Нагель по бетону изготавливается согласно ГОСТ 1146–80. Существует 2 основных вида:

• MMS-I. С шестигранным основанием, с прессшайбой, оцинкованный.
• MMS-S. Цилиндрическое основание диаметром 17 мм, отверстие под звездообразный ключ, электрооцинкованный.

Посмотреть «ГОСТ 1146–80» или cкачать в PDF (0 KB)

Анкер с гайкой-втулкой MMS-I используют для монтажа инженерных коммуникаций, которые находятся внутри зданий. Их кромки на резьбе из оцинкованной стали врезаются в материал, за счет чего они плотно помещаются и не могут прокручиваться. Саморезы не нарушают слои материала, поэтому их можно монтировать близко к поверхности. Для установки нужно просверлить отверстие нужной глубины и вкрутить нагель. Этот вид шурупов используют в монтаже инженерных коммуникаций.

Второй вид характеризуется как легкой установкой вручную, так и электроинструментом. Допускается демонтаж и повторное использование. Основное применение шурупов MMS-S:

• опоры и колонны;
• металлоконструкции;

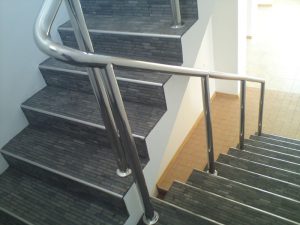

• лестничные ограждения;
• опалубка.

Помимо основных видов, есть и другие, например, шуруп по бетону FRS-S для средних нагрузок, его применяют для крепления дверных и оконных блоков из дерева, пластика и алюминия к слою бетона, а также для потайной установки без применения дюбеля. Имеет двухзаходную самонарезающую резьбу и высокую коррозионную стойкость.

Применение анкера-шурупа

Саморезы бывают с промежуточной длиной относительно 2-х основных — 9—18 см и из разного материала. Их выбирают по длине для каждой определенной цели установки креплений. Если устанавливают легкую и не объемную конструкцию, например, книжную полку, выбирают нагель 7 см. Выполняя фиксирование рам для окон или дверей, берут шурупы, способные выдержать нагрузку, соответственно используют более длинный саморез. Посадочный проем в тяжелом бетоне лучше делать с помощью сверла, диаметром на 2—3 мм меньше d самореза.

Если вес элемента крепления превышает 100 килограммов, необходимо использовать саморезы от 15 см, так как от длины шурупа зависит скорость закручивания в стену. Нагели используют при любых видах ремонтно-отделочных работ для выполнения креплений металлических и пластмассовых элементов, навесных изделий по легкому и тяжелому бетону, кирпичу с пустотами.

Строители отмечают главное преимущество нагеля перед другими анкерами — это нагрузка непосредственно после установки.

Правила использования шурупов по бетону

Правильная последовательность действий при установке:

1. Определить требуемые монтажные параметры, прикладывая изделие.
2. Перенести на плоскость полученные монтажные размеры.
3. Просверлить отверстие с запасом в пару мм, учитывая бетонную пыль, которая собирается при вкручивании.
4. Удалить остатки из отверстия.
5. Установить элемент на место фиксации.
6. Шуроповертом или отверткой провести ввод самореза в плоскость.

За счет крестообразной засечки можно пользоваться для установки отверткой. Вставляют шурупы с дюбелями и сам метиз с резьбой «под елочку» в том случае, если предполагаются большие нагрузки. Нагель с переменной резьбой не предусматривает использование дюбеля. Осуществлять монтаж деталей или изделий можно и после закручивания, одевая их на головку цилиндрического шурупа.

виды, характеристики, использование и крепление

Ремонт в квартире хоть один раз в жизни проходил каждый. Не понаслышке знаете, что справиться с бетонной стеной или межкомнатной перегородкой сложно. Возникают вопросы: как справиться с бетоном, как вкрутить шуруп в стену? Работа сложная, но не нужно ее опасаться. Она выполнима. Нужно только знать, что за чем выполняется.

Виды

Шуруп по бетону еще называют нагель. Появились они давно и были деревянными. С их помощью строили деревянные дома, соединяя между собой конструкции. Позже дома стали делать из камня. Высокий уровень прочности крепления стал толчком для появления шурупов для бетона. Нагелю в работе по бетону отдается предпочтение. Используют их для крепления деталей к твердому основанию. Самые распространенные нагели разделяют на два вида:

• с цилиндрической головкой;
• с потайной головкой.

Характеристики

Нагель по бетону имеет острый наконечник, крестовую или шестигранную головку. Их производят из сверхпрочного, закаленного сплава железа с углеродом. Сверху наносят защитный слой из цинка. Благодаря покрытию изделие защищено от коррозии и других внешних влияний. Каждое цветовое покрытие имеет свое обозначение. По цвету покрытия шурупы делят на три категории:

1. Серебристые. Деталь подходит для всех видов работ, в любых условиях.
2. Желтые. Применение изделия возможно в работе по бетону только в помещении.
3. Черные. Характеризуются использованием для внутренних работ, влажность помещения должна быть нормальная.

Характерная особенность всех типов — прочность. Головка плоская, легко прячется в конструкции. Главное отличие нагеля от других крепежных элементов — резьба. Она у шурупов нарезана по всей длине и неравномерно, что создает исключительную прочность при креплении. Свойства резьбы позволяют разделить изделия тоже на три группы:

1. Многофункциональный. Резьба средняя. Длинна элемента от 12 до 220 мм, диаметр 3-6 мм. Применяются как с дюбелем, так и без него.
2. Резьба «елочка». Длинна шурупа, как в первом типе, а диаметр варьируется от 3 до 8 мм. В эксплуатации только с дюбелем. При наличии пустот в бетоне используют ударный или развальцованный дюбель. Они могут быть в комплекте с нагелем. Предварительно для дюбеля создают отверстие, в диаметре одинаковое с изделием. По длине шуруп и дюбель идентичны.
3. Переменный тип с насечками. Диаметр не меняется и равняется 7,5 мм, длинна может быть разной от 70 до 200 мм. Предварительно, перед применением, нужно подготовить отверстие в диаметре меньше чем шуруп, а в длину больше на 10-15 мм.

При выборе шурупов для бетонов нужно учитывать не только техническую характеристику изделия, но и особенности бетонных изделий, в том числе и вес.

Правильность использования

Нагели используют для крепежа деревянных, алюминиевых конструкций к бетонному (кирпичному) основанию. Пользоваться шурупами сподручно и несложно. При наличии дюбеля в заранее просверленном отверстии нагель способен вынести большую нагрузку. Если нагрузки на крепежный материал не предполагается, можно обойтись без дюбеля. Предупредить расшатывание во втором случае, поможет народный метод. Положите в сделанное углубление кусочки спичек. Они уплотнят положение крепежа и не дадут ему расшатываться.

Крепление к бетонной стене

Применение нагелей — процедура простая. Перед началом работы подготовьте следующие инструменты:

• дрель;
• перфоратор;
• отвертка;
• крепежный материал.

Предварительно сделайте разметку будущих отверстий. У каждого вида работы она своя. Выдерживается расстояние от края 5-6 см, расстояние между точками максимум 60 см. После наметки точек можно приступать к просверливанию отверстий. По длине оно должно соответствовать с подготовленным крепежным материалом. Сверло во время работы сильно нагревается, не забывайте смачивать его водой. Если глубину нужно увеличить, используют штырь. Проворачивая его, можно добиться необходимой длинны.

После просверливания отверстие очистите от пыли и мусора.

В отверстие нагели вкручивают через подготовленную конструкцию, предварительно закрепив ее. Насечки на шурупе позволяют плотно закрепить его. Из-за ломкости шурупом трудно пользоваться. Его несложно обломать. Чрезмерная затяжка, нагревание стержня способствуют ломке крепления. Поэтому использовать шуруповерт для вкручивания нагеля в бетон нужно осторожно. Вкручивание происходит на большой скорости. Это нагревает стержень, и расширяет отверстие. Впоследствии шуруп может расшататься и выпасть. Верный способ для вкручивания — отвертка. Выбираем отвертку согласно нанесенного рисунка на головке элемента. Оно может быть крестообразным или фигурным.

Если не поддается шуруп вкручиванию, можно применить и молоток. Но делайте это только тогда, когда предполагаемая конструкция не будет нести большой нагрузки (например, картина).

Нагель что это такое и какой он бывает, фото, видео,

Любое сооружение нуждается в крепежных элементах. Для крепления к бетонной основе оконных и дверных рам, для многих других работ по бетону и дереву используются нагеля. Что такое шуруп по бетону нагель, как он применяется?

Фома и разновидности нагеля

Нагель – что это такое? В переводе с немецкого просто «гвоздь». Изначально так назывались деревянные гвозди, используемые для крепления брусьев и бревен при строительстве домов. Деревянные гвозди иногда используются и сейчас, но у них есть серьезные минусы: недостаточная прочность, подверженность гниению.

Кроме того, деревянные крепежные элементы подходят только для соединения деревянных деталей. Железный нагель для бетона универсален: им можно крепить металл, дерево, пластик к бетону, кирпичу, камню, пеноблокам и т.д.

Сегодня в строительстве широко распространен турбошуруп металлический. Это оцинкованный стальной саморез с неравномерно нанесенной резьбой (неравномерная резьба лучше сопротивляется выталкиванию при усадке конструкции). С изнанки у шляпки конический скос и есть насечки для раззенковки. Сверху шляпка чаще всего плоская, шлиц – крест или звездочка.

Другие формы:

• коническая головка с крестообразным шлицем;
• шестигранная полая с внутренней резьбой и крестообразным шлицем;
• головка с прямоугольным или округлым профилем;
• саморез по бетону в форме шпильки с резьбовым сгоном под гайку и др.

Стандартный диаметр нагеля – 7,5 миллиметров. Наиболее востребованы шурупы длиной от 5,2 до 20,2 см. Могут применяться с дюбелями и без них.

Дюбель-гвоздь

Нюансы изготовления

Кроме формы шурупы по бетону имеют и другие различия. По виду защитного антикоррозийного покрытия нагеля бывают:

• оцинкованными. Этот вид подходит для большинства строительных операций: внутренние работы, фасадные работы, подвалы, кровли и т.д.;
• омедненными или зачерненными. У обоих видов пониженная устойчивость к влажности, они непригодны к использованию на фасадах и в подвалах. Применяются для внутренних работ в сухих помещениях.

Пример, как могут варьироваться размеры нагеля под сверло 6 мм:

• наружное сечение – 7,35-7,65 мм;
• диаметр с резьбой – 6,3-6,7;
• шаг резьбы – 2,55-2,75;
• внутреннее сечение без резьбы – 5,15-5,45;
• высота головки – 2,8-3,2;
• диаметр шляпки – 10,82-11,82;
• глубина шлица Torx 30 – 2,3-2,7;
• длина стержня – 50-184.

Выбор метизов и расчет необходимого количества

Применение шурупов-нагелей:

• крепление ПВХ-окон;
• деревянных окон;
• дверных рам;
• металлопрофилей для гипсокартона;
• навешивание полок, зеркал, картин;
• крепление к фасадной стене обрешетки для вентилируемого фасада и т.д.

Нагель по бетону выбирают исходя из ожидаемой нагрузки на него. Для нагрузки 100 кг подходящая длина шурупа – 15 см. Для 10 кг достаточно 7 см.

Обычно шаг между шурупами от 7 до 10 см. При монтаже ПВХ-окон максимальный шаг – 6 см. Расстояние от края/угла зависит от вида работы. Например, окна крепят в 5-6 см от края рамы или дальше.

Зная шаг, несложно подсчитать необходимое количество крепежных элементов: разделить периметр конструкции на расстояние между соседними шурупами.

Особенности монтажа

Как пользоваться нагелями:

1. Приложить к поверхности конструкцию, которую требуется зафиксировать, выровнять по уровню и разметить сквозь крепежные отверстия точки крепежа на поверхности.
2. Просверлить отверстия. Диаметр сверла должен быть примерно на 15 % меньше, чем сечение шурупа, чтобы тот закрепился прочно.
3. Вычистить пыль из пробуренных отверстий.
4. Приложить конструкцию снова и завинтить шуруп нагель. Размеры и форма насадки шуруповерта/отвертки должны соответствовать размерам и форме шлица.

Заключение

Нагель для бетона – это надежное, прочное, долговечное крепление. Он недорого стоит, им несложно пользоваться. Единственное, что требуется – аккуратность. При завинчивании не следует прикладывать избыточное усилие, чтобы не повредить метиз. Нужно также избегать слишком быстрого вращения: головка может перегреться и сломаться.

бетонный гвоздь — с русского на английский

гвоздь по бетону — с английского на русский
