Мзлф на глине: Монолитный мелкозаглубленный ленточный фундамент, расчёт и устройство МЗЛФ. Мелкозаглубленный ленточный фундамент на глине: достоинства и возведение

Мелкозаглубленный ленточный фундамент (мзлф) на пучинистых грунтах (глина)

Устройство мелкозаглубленного фундамента

Если вы решили сэкономить свои деньги и обустраивать подошву самостоятельно, то следует запастись необходимыми инструментами и материалами, а далее – выполнять поэтапно следующие работы:

• Вначале копается траншея, ширина которой должна быть не менее 30 см. Поскольку подошва допускает легкое нависание стены, 30-ти см ширины траншеи  будет достаточно для возведения стен, шириной в 40 см. Если грунтовые воды залегают близко, целесообразно будет выкопать траншею, немного превышающую по ширине ленту основания, чтобы осталось место для выставки, а затем и  демонтажа опалубки с последующей гидроизоляцией ленточного фундамента. Глубина траншеи выходит где-то 40-50 см, заканчивается ее выкапывание  на глине, которую тяжело копать: сначала снимается около 10 см верхнего плодородного слоя почвы, затем – 10-20 см песчано-глиняной смеси, а в конце —  10 см твердой глины. Небольшой запас по глубине необходим для обустройства дренажной системы и чтобы было пространство для утепления подошвы основания.
• Дно траншеи засыпается и тщательно утрамбовывается слоем песка в 50 мм. Данный этап очень важен, ведь именно песчаная подушка поможет равномерному распределению смещений грунта по всей подошве, о чем писалось выше. Чтобы дополнительно защитить песчаную подушку от воды и влаги, боковые поверхности траншеи гидроизолируют.
• Следующий этап – это армирование, или вязка арматуры (см. Как правильно вязать арматуру для фундамента). Этот этап очень важен, ведь именно арматура несет основные нагрузки. 4 металлических прута (диаметра 12 мм) связываются таким образом, чтобы поперечным сечением данной конструкции стал квадрат размером 20х20 см.Полученные коробки выкладываются в траншею на камни, чтобы впоследствии арматурные конструкции залить толщей бетона.
• Выставляется опалубка, которую проще всего сделать из предварительно окрашенной ДВП. Покраска ДВП необходима для предотвращения «вытяжки» из смеси воды данным материалом. Стенки опалубки выставляются строго вертикально, применяя уровень либо отвес, по самому краю траншеи. Для закрепления стенок применяют брус, забиваемый в землю.
• Затем подготовленная конструкция заливается бетонной смесью (см. Марка бетона для ленточного фундамента и Пропорции бетона для ленточного фундамента), и обязательно применяется вибратор для бетона, который возможно заказать прямо с бетоном. После заливки, основание накрывается пленкой для увеличения времени испарения воды. Это снижает вероятность проявления трещин.

И, конечно, фундамент обязательно требует выполнения гидроизоляции. Наиболее недорогим, но надежным способом будет гидроизоляция ленты битумной мастикой. Она надежно защищает основание, как от капиллярного проникновения влажности, так и  от проникновения вод из грунта. Но у обмазочной изоляции есть существенный минус – для механических нагрузок ее устойчивость невысока, а ведь они обязательно будут воздействовать на мелкозаглубленную подошву.Поэтому фундамент довольно часто изолируют рулонным рубероидом.

Видео-инструкция

Ленточный фундамент. Выбор и основные правила

Мелкозаглубленный фундамент лучше закладывать по весне. В этом случае не придется торопить время, чтобы основание набрало прочность в течение 3-4 недель. А затем, можно будет не торопясь ставить сруб бани или дома. Это важный момент, поскольку по расчетам специалистов, основание на зимний период без нагрузки оставлять не рекомендуется.

Рекомендуем к прочтению:

• Свайно-ленточный фундамент своими руками
• Усиление фундамента частного дома

Как сделать своими руками?

Возведение фундамента состоит из нескольких этапов, которые нужно выполнить строго в последовательном порядке:

1. Подготовка.
2. Разметка.
3. Земляные работы.
4. Установка опалубки.
5. Монтаж армокаркасов.
6. Демонтаж опалубки.
7. Гидроизоляция.

Подготовка

Подготовительные мероприятия включают в себя:

• выбор места для бани;
• подготовка площадки;
• заготовка материалов;
• подбор инструментов.

Прежде чем приступить к разметке, определяют место строительства. Его выбирают таким  образом, чтобы баня находилась на безопасном расстоянии 15 – 20 м от дома и приусадебных построек. Это нужно, чтобы пожар не смог перекинуться на соседние строения.

В случае приготовления бетонного раствора непосредственно на стройплощадке, цемент в мешках помещают на поддоны под навесом, песок и щебень хранят в отдельных кучах. Арматура не должна лежать на открытом пространстве. Если нет водопровода, то воду набирают в ёмкость на доступном расстоянии от площадки.

Для земляных работ нужно приготовить:

• лопаты,
• тележку (тачку) для вывоза грунта.

Растворомешалку подключают к электросети. Готовят:

• рулетку,
• шнур,
• колышки и лазерный уровень.

Разметка

На листе бумаги чертят план фундамента. Согласно чертежу, на земле обозначают колышками и шнуром границы траншей. Прямые углы разметки проверяют промерами диагоналей обозначенного прямоугольником разметки.

Земляные работы

Что делают:

1. По разметке выкапывают траншеи заданной глубины.
2. Уровень дна прорытых траншей контролируют лазерным уровнем и рейкой. Подсыпкой корректируют отклонения от заданной отметки.
3. На дно ям высыпают слой щебня и песка толщиной по 150 мм. Подушку трамбуют с проливкой водой.
4. Траншеи застилают ПВХ плёнкой или геотекстилем. Края покрытия заводят вверх и крепят их щепками к стенкам ям.

Установка опалубки

Как сделать:

• опалубку собирают из досок и бруса или используют металлические, полимерные листы;
• щиты опускают в траншеи, укрепляя их упорами и распорками из бруса;
• поверхность опалубки покрывают плёнкой, крепя её к щитам степлером.

Установка опалубки в видео:

Монтаж армокаркасов

Их вяжут стальной проволокой, используя арматуру периодического профиля ø 8 мм и гладкие стержни ø 6 мм. Каркасы состоят из двух горизонтальных сеток с ячейками 100 х 100 мм. Их соединяют гладкими вертикальными стержнями.

Это делается для образования защитного слоя бетона, предотвращающего коррозию металла. С этой же целью выдерживают зазоры шириной 30 мм между арматурой и опалубкой.

Заливка бетоном

Во время заполнения бетоном опалубки, его нужно уплотнять вибратором. Если этого не делать, то в массе раствора останутся воздушные пузыри, которые ослабят монолит.

Процесс заливки нельзя прерывать больше, чем на 6 часов. В противном случае внутри массы раствора сформируются твердеющие прослойки, что нарушит целостность монолита.

Чтобы приготовить 1 м3 раствора, нужно сделать 10 замесов растворомешалкой. Заливка фундамента может растянуться на долгое время.

Лучшим вариантом заполнения опалубки бетонным раствором будет быстрая беспрерывная заливка. Это можно сделать, заказав доставку готового раствора бетоновозом.

Демонтаж щитов

Через месяц после заливки опалубку снимают. Щиты демонтируют аккуратно, не применяя чрезмерных усилий, чтобы не нарушить целостность боковой поверхности монолита. Сколы и прочие дефекты затирают цементным раствором.

Гидроизоляция

Поверхность ленточного фундамента покрывают битумной мастикой. Её разогревают до жидкого состояния. Также применяют защитные составы, которые перед употреблением разжижают растворителями.

Для более надёжной гидроизоляции дополнительно фундамент оклеивают рубероидом. После высыхания изоляции делают обратную засыпку.

Все самое полезное и важное о строительстве ленточного фундамента для бани найдете в этом разделе

Мелкозаглубленный фундамент

Иногда фундамент глубокого заложения строит очень дорого. Тогда рассматривают свайный (свайно-ростверковый) или фундаменты мелкого заложения (мелкозаглубленные). Их еще называют «плавающими». Их только два вида — это монолитная плита и лента.

Плитный фундамент считается самым надежным и легко предсказуемым. У него такая конструкция, что она может получить значительные повреждения только при грубых просчетах при проектировании. Тем не менее, и его можно испортить.

Тем не менее, застройщики плитные фундаменты не любят: они считаются дорогими. На них уходит много материала (в основном арматуры) и времени (на вязку той же арматуры). Но иногда плитный фундамент получается дешевле ленточного глубокого заложения или даже свайного. Так что не сбрасывайте его сразу со счетов. Он бывает оптимальным, если строить хотят тяжелое здание на пучнистых или сыпучих грунтах.

Фундамент мелкого заложения

Мелкозаглубленная лента может иметь глубину от 60 см. При этом она должна опираться на грунт с нормальной несущей способностью. Если глубина плодородного слоя больше, то глубина заложения ленточного фундамента увеличивается.

С ленточными фундаментами  мелкого заложения под легкие здания все очень просто: они работают хорошо. Комбинация со срубом из бревна или бруса — это экономный и в то же время надежный вариант. Если и случаются перегибы ленты, то упругая древесина отлично с ними справляется. Почти также хорошо себя на такой основе чувствует себя каркасный дом.

Более внимательно нужно просчитывать если на мелкозаглубленном ленточном фундаменте собираются строить задние из легких строительных блоков (газобетона, пенобетона, и т. п.). Они на изменения геометрии реагируют не самым лучшим образом. Тут нужна консультация опытного и, обязательно, компетентного специалиста с большим опытом.

Строение плитного фундамента

А вот под тяжелый дом мелокзаглубленный ленточный фундамент ставить невыгодно. Чтобы передать всю нагрузку, его нужно делать очень широким. В этом случае, скорее всего, дешевле будет плитный.

Как работает мелкозаглубленый фундамент

Этот тип используется тогда, когда бороться с силами пучения слишком дорого и не имеет смысла. В случае с фундаментами мелкого заложения с ними и не борются. Их, можно сказать, игнорируют. Просто делают так, что фундамент и дом поднимаются и опускаются вместе с вспучившимся грунтом. Потому их еще называют «плавающими».

Все что при этом необходимо — обеспечить стабильное положение и жесткую связь всех частей фундамента и элементов дома. А для этого нужен правильный расчет.

Мелкозаглубленный ленточный фундамент — расчеты

Существует два вида расчетов, которые необходимо выполнить при проектировании мелкозаглубленного ленточного фундамента: первый — расчет его несущей способности и габаритов, второй — расчет материалов, необходимых для создания фундамента.

Расчет несущей способности — процесс сложный, тут необходимо учитывать очень большое количество факторов: глубину промерзания и сопротивление почвы, деформационные нагрузки, которые грунт будет оказывать на будущее основание, вес строения и множество других.

Важное! расчет несущей способности фундамента мы рекомендуем доверить нашим профессионалам. Услуги по проектированию мелкозаглубленного ленточного основания стоят не дорого (так как данный вид относится к категории простых фундаментов), однако в таком случае вы будете полностью уверены в том, что все сделано правильно, и если проект будет реализован по всем правилам технологии — ваш дом простоит сотню лет

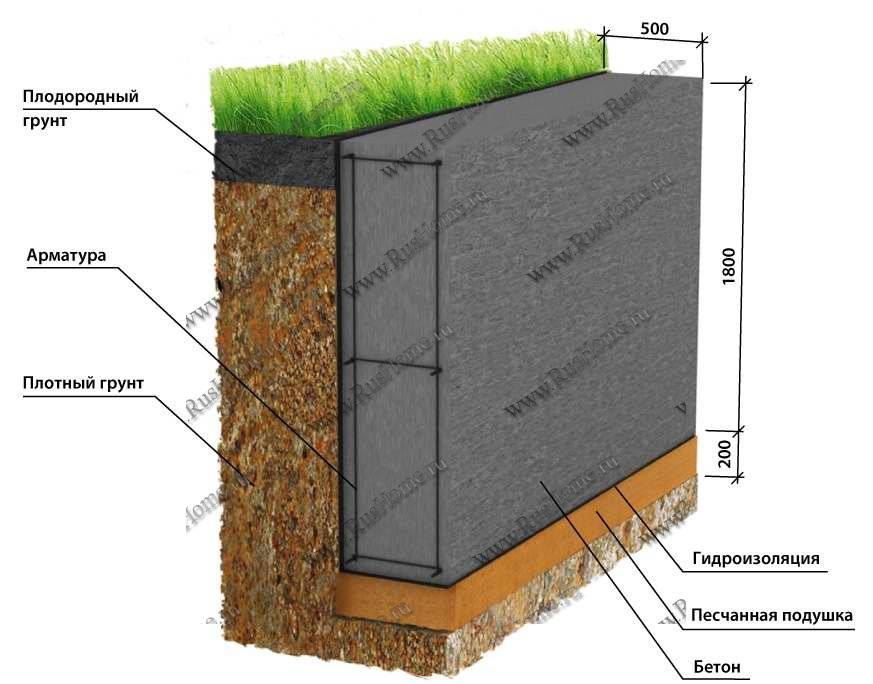

Рис. 1.1:  Мелкозаглубленный ленточный фундамент

Расчет требуемых материалов от начала и до конца можно выполнить самостоятельно. Для этого вам необходимо знать габариты фундамента, на основании которых и будут выполняться дальнейшие расчеты по таким материалам как:

• Бетон;
• Арматура и проволока для вязки;
• Щебень и песок;

В качестве примера приводим расчет материалов, необходимых для создания мелкозаглубленного ленточного фундамента шириною 40 см и глубиной заложения 60 см, под дом с периметром стен 54 м (длинна — 9 м, ширина — 6 м).

Чтобы произвести расчет материалов нам нужно определить объем фундамента: периметр ленты необходимо умножить на ее ширину и длину

54*0,4*0,6 = 12,96 м3;

Особенности гидроизоляции фундамента

Существует два вида гидроизоляции:

• Горизонтальная. Состоит, как правило, из двух слоев рубероида, промазанных изнутри битумной мастикой. Нижняя сторона ленты изолируется еще перед монтажом армпояса, верхняя изолируется после окончания процесса затвердения.
• Вертикальная. На боковые поверхности ленты наносятся специальные материалы, предохраняющие бетон от проникновения внутрь влаги. Существует множество материалов для вертикальной гидроизоляции — пропиточные, обмазочные или оклеечные средства. Наиболее эффективными признаны пропитки, современные материалы, полностью исключающие впитывание влаги в бетон. Большинство специалистов не имеют опыта работ с ними, поэтому большой популярности они пока не получили.

Некоторые владельцы игнорируют гидроизоляцию, мотивируя это устойчивостью бетона к воздействию воды. Но они не учитывают, что влага воздействует не только на бетон, но и на металлические элементы, древесину и прочие детали, способствуя разрушению или гниению.

Поэтому отказываться от установки гидроизоляции не рекомендуется.

Расчёт мелкозаглубленного фундамента

При расчётах ленточного малозаглублённого фундамента учитывайте следующие особенности:

1. Глубину заложения подошвы (этот параметр зависит от глубины промерзания грунта).
2. Обустройство песчано-гравийной подушки.
3. Установку дренажной системы для отвода подземных вод.
4. Монтаж отмостки для отвода снега и дождя. Требования к отмостке используйте согласно СНиП 2.02.01–83.

Для расчёта фундамента мелкого заложения, определяем три параметра:

Глубина заложения.

Глубину заложения определяем исходя из документа СН «Основания и фундаменты».

Значения при промерзании грунта:

1. менее 2м – 50 см;
2. до 3 м – 75 см;
3. более 3 м – 100 см.

Ширина ленты.

Ширина ленты зависит от нагрузки сооружения. Для облегчения задачи при расчётах, чтобы не суммировать массу стен, плит перекрытия, крыши и т. д. Берём данные из таблицы №2.

Таблица № 2. Расчетов ширины монолитной ленты.

Высота над уровнем земли.

Для сохранения устойчивости и несущей способности фундамента, высота над уровнем земли должна быть равна ширине.

Полы в доме будут защищены от сырости и холода лучше, при большем расстоянии ленты над землёй.

Мелкозаглубленные фундаменты на разных видах почвы

Практика показывает, что фундаменты имеет смысл возводить в том случае, если грунт, который преобладает на участке, не относится к пучинистым. То есть к тем, которые не изменяют свой объём при промерзании – глины, суглинки и супеси. В отличие от песка, глина хорошо задерживает влагу, которая при замерзании расширяется.

Там целесообразно применять другие инженерные решения. Ещё одно ограничение, которое действует на применение такого фундамента, а именно они не предназначены для тяжёлых кирпичных конструкций. То есть, для кирпичного дома необходим другой тип фундамента, например, ленточный монолитный фундамент или плиту монолитную.

Но в случае если на такой фундамент планируется установка здания небольшого веса, то их можно возводить и на пучинистых грунтах. Но в этом случае необходимо принять меры по его дополнительному утеплению. На песчаных и щебёночных грунтах мелкозаглубленный фундамент возводится без особых сложностей.

Исследуем геологию своими руками

Для проверки геологического строения грунтов своими руками вооружаемся лопатой. Во всех пяти точках — под углами будущего строения и в середине — придется копать глубокие ямы. Размер: метр на метр, глубина — не менее 2,5 м. Стенки делаем ровные (хотя бы относительно). Выкопав яму, берем рулетку и листок бумаги, замеряем и записываем слои.

Чтобы исследовать грунт под фудамент самостоятельно, нужно будет копать подобные шурфы на глубину порядка 2,5 метров

Что можно увидеть в разрезе:

Часто сложности возникают при попытках различить глиносодержащие грунты. Иногда достаточно только на них посмотреть: если преобладает песок и имеются вкрапления глины — перед вам супесь. Если преобладает глина, но есть и песок — это суглинок. Ну а глина не содержит никаких вкраплений, копается тяжело.

Есть еще один метод, который поможет вам удостоверится насколько правильно вы определили грунт. Для этого из увлаженного грунта скатывают руками валик (между ладонями, как когда-то в детском саду) и сгибают его в бублик. Если все рассыпалось — это малопластичный суглинок, если развалилось на куски — пластичный суглинок, если осталось целым — глина.

Определившись с тем, какие грунты у вас находятся на выбранном участке, можно приступать к выбору типа фундамента.

Особенности устройства

Если вы подбираете фундамент для бескаркасного дома или бани на глинистой почве или черноземе, то вам лучше всего подойдет именно устройство мелкозаглубленного ленточного фундамента.

Виды ленточных фундаментов из блоков газобетона или плиты ФБС удобны своей конструкцией и способом передачи усилий. Они напрямую принимают нагрузки на себя и передают их на грунты, что лежат ниже. Однако, в отличие от фундаментов для бани с цельной плитой, бетона на производство ФБС блоков из газобетона надо намного меньше, равно как и времени.

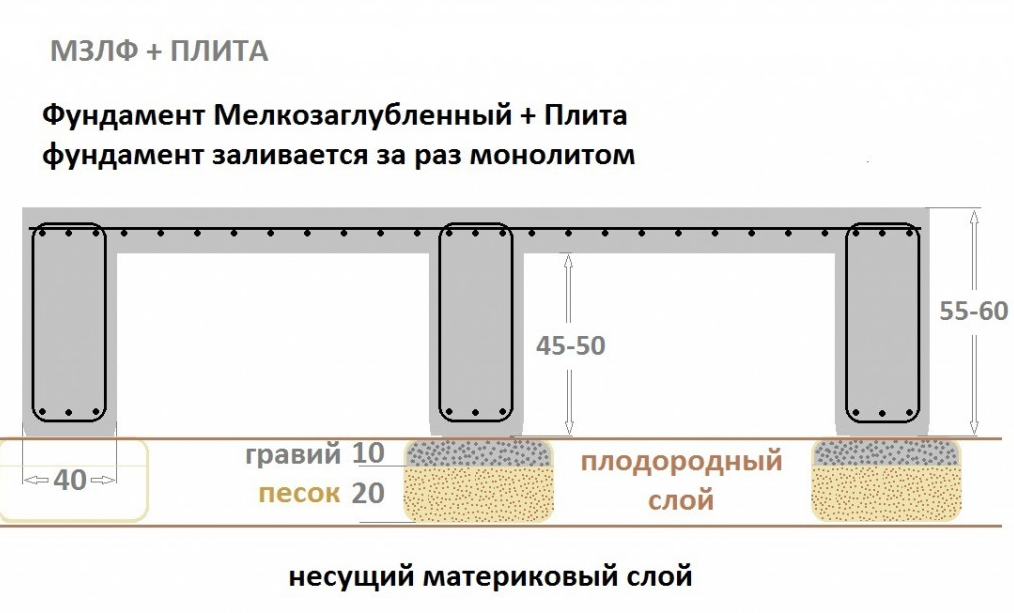

Приведем пример, когда мелкозаглубленный фундамент монтируется непосредственно под несущие элементы дома или бани. Если дом имеет подвал, то нагрузки передаются между стенами из блоков, плитами перекрытия, а затем и фундаментом.

Если же дом не имеет плиты перекрытия, а полы дома или бани заливаются обычной стяжкой по гальке, то конструктивные нагрузки передаются непосредственно через стены дома или бани. В любом случае мелкозаглубленный столбчатый фундамент постройки считается универсальным. Даже СНиП рекомендует возводить стандартные дома малоэтажной застройки или бани именно на ленточных основаниях из ФБС блоков газобетона.

Назначение

Возьмем пример, когда мелкозаглубленный фундамент из блоков газобетона на глинистой почве или черноземе от обычного отличается тем, что он имеет гораздо меньшие габариты.

Пример и расчет мелкозаглубленного ленточного фундамента блоков ФБС из газобетона показывает, что при этом заглубляться плита на глинистой почве будет сантиметров на 60-70, а остальная часть его стен будет выполнять функции цоколя.  Такое решение может усугубить проблему установки цоколя дома или бани. Ведь не будет же вся плита перекрытия укрывать пространство из блоков высотой в 1-1,5 метра. Но решить ее очень просто.

Надо всего лишь достроить до плиты недостающую часть стен из кирпича, а затем провести утепление мелкозаглубленного ленточного фундамента из блоков газобетона (ФБС). При этом использование комбинированных ограждений поможет вам избежать сколько проблем, что связаны с излишней жесткостью основания дома.

Схема-рисунок мелкозаглубленного фундамента

Сколько случаев, когда в большинстве их даже не учитывают, однако дома из блоков на пучинистых грунтах часто сталкиваются с проблемой выталкивания или усадки определенных конструкций из плиты.

В таком случае армированный жесткий монолитный фундамент глубокого заложения из блоков ФБС может сыграть с вами злую шутку. Ведь его устройство не позволит ему погасить нагрузки, а скорее приведет к появлению трещин.

Ставят мелкозаглубленные ленточные фундаменты на глине, песке, мягком и жестком грунте. Ограничений в этом плане у вас почти нет.

Но сразу же отметим, что если вы планируете работать на песчаном грунте или грунте со слабой структурой, то расчет фундаментов мелкого заложения не рекомендует излишне перегружать основание за счет использования слишком тяжелой плиты.

Да и вообще, мелкозаглубленные основания из газобетона идеально подходят, когда вам необходимо выполнить строительство относительно легкого дома с единственной цельной плитой перекрытия.

Для крупных коттеджей все же следует подбирать более надежные и дорогостоящие варианты из ФБС блоков. Впрочем, сколько выбрать вам скорее поможет точный расчет, к нему лучше и обратиться.

Обратимся к основным плюсам и минусам подобных конструкций из газобетона. Они тоже имеют значение, и довольно серьезное.

Основные плюсы:

• экономичность;
• практичность;
• возможность гасить нагрузки от нестабильных грунтов;
• упрощенный расчет;
• строительство ведется по более простой технологии.

Основные минусы:

• не подходит для обустройства крупных тяжелых зданий;
• в некоторых случаях усаживается, из-за нестабильного промерзания грунта.

Как уменьшить глубину

Вопрос решается с помощью использования различных приемов:

• Утепление фундамента. Траншея выкапывается выше уровня промерзания, но ее ширина заведомо больше, чем требуется. На поверхность бетонной ленты устанавливается герметичный слой теплоизолятора из экструдированного пенополистирола (пеноплекса) для фундаментов. Затем пазухи засыпаются песчано-гравийной смесью, образуя качественный дренажный слой, препятствующий проникновению воды к ленте и снижающий нагрузки пучения.
• Отвод грунтовых вод с помощью дренажной системы. Этот способ подходит не всегда, поскольку надо иметь точку сброса или участок должен располагаться рядом с понижением рельефа или водоемом. Влага отводится в дренажную канавку, пройденную по периметру фундамента. Затем из канавки вода сбрасывается в трубопровод, откуда удаляется в дренажный колодец, водоем или иной удобный участок.

Кроме этих способов можно просто использовать мелкозаглубленный вариант ленты, если это позволяют размеры и вес постройки и состав грунта.

Минимальная глубина

Как определить глубину заложения фундамента? Глубина фундамента под гараж, баню и т.д. определяется, исходя из минимально допустимых показателей. В свою очередь, минимальная глубина залегания фундамента зависит от глубины промерзания почвы, степени ее пучинистости (коэффициента пористости) и высоты залегания подземных вод. Увеличение глубины промерзания и более близкое расположение воды повышает нагрузку при сезонном пучении, что требует увеличения заглубления фундамента. В то же время, при хорошем утеплении конструкции и обеспечении надежного дренажа, значение этих воздействий существенно снижается и их можно не учитывать.

Глубина фундамента для гаража или др. сооружений производится исходя из таблицы, рекомендуемой СНиП.

Как работает мелкозаглубленный фундамент

Мелкозаглубленный фундамент может использоваться не только как основа для строений, но и как основа для заборов.

На ленточный фундамент, расположенный выше уровня промерзания, со стороны грунта действуют вертикальные силы в местах, которые заранее предусмотреть невозможно. Если эти силы равномерно распределены по всей его площади, то вся жесткая конструкция будет подниматься и опускаться, не нарушая параллельности. В итоге отсутствуют перекосы, и конструкция сохраняет четкость первоначальных форм.

Но такая ситуация маловероятна. В противном случае в результате неравномерного распределения сил фундамент может оказаться с небольшим наклоном, и в отдельных его пролетах по периметру могут возникнуть изгибающие моменты.

Для долговечной службы основания в таких условиях необходим правильный расчет и строжайшее соблюдение строительных норм. Обязательно должна быть выполнена песчаная и щебеночная подушка, толщиной не менее 20 см каждая, и, следовательно, необходимо выполнить расчеты глубины и ширины траншеи.

Именно такая подушка может обеспечить более равномерное распределение сил, воздействующих со стороны грунта на фундамент. Исключить намокание песка возможно, если дно и бока траншеи выложить рубероидом. Он станет надежной водоотталкивающей прослойкой.

Плюсы и минусы

МЗЛФ удачно совмещает преимущества заглубленных и незаглубленных оснований и имеет следующие достоинства:

• высокая прочность и надёжность при соблюдении технологии монтажа;
• упрощенные земляные работы, которые можно выполнить без экскаватора;
• уменьшенное количество стройматериалов;
• сниженные трудозатраты на приготовление бетонного раствора.

Присутствует и ряд недостатков:

• существенные ограничения по весу и этажности дома.
• необходимость устройства на пучинистом участке сложной системы дренажа;
• бетонные работы можно выполнять только при устойчивых температурных условиях более +10℃;
• возведение МЗЛФ выполняют на ровной площадке или с уклоном, который не превышает 5⁰.

Прежде чем приступать к возведению ленточного фундамента мелкого заглубления, необходимо произвести геологическое обследование участка на предмет возможности выбора такого вида основания для дома.

Удельное давление на грунт подошвы фундамента

Суммировав полученные составляющие нагрузки бани, делим общий вес строения на принятую площадь подошвы фундамента, определяем искомое удельное давление бетонного основания р (т/м2). Различные типы грунта имеют свой показатель предельного сопротивления нагрузкам R (т/м2). Эта величина указана в нормативной документации ДБН В.2.1-10-2009. Значение удельного давления здания на грунт р (т/м2) должно быть меньше величины предельного сопротивления грунта R (т/м2). Если это условие выполняется, значит, площадь подошвы фундамента достаточна для грунта с данными свойствами. Для придания запасной прочности сооружения величина р должна быть меньше значения R на 15-20%.

Если значение р равно или больше R, площадь подошвы следует увеличить. Откорректированные параметры конструкции необходимо проверить, повторно проведя приведенный расчет. При этом закладываются новые параметры бетонного основания. Фундамент из блоков ФБС рассчитывается по такому же принципу.

Фундамент на глине, какой фундамент построить на глине

Фундамент на глине при строительстве вызывает немало сложностей, особенно при близком расположении грунтовых вод. Глины, насыщенные водой – рекордсмены по силе морозного пучения. На фундаменты и все другие подземные строения на глине эти силы влияют, вызывая серьезные деформации, трещины, провалы и разрушения. Конечно, большей частью в тех случаях, когда фундамент на глине спроектирован с ошибками и без учета влияния грунтов основания.

Морозное пучение глин

Мерзлотоведение – это раздел инженерной геологии и очень серьезная наука, которая в числе прочего разрабатывает особые методы исследования особенностей промерзших грунтов и способы качественного строительства на этих крайне непростых грунтах.

Влажная глина промерзает довольно сложным образом. Глина замерзает не сразу всем массивом, так как она имеет поры, хотя визуально это и не заметишь. Сначала становится льдом вода в крупных порах и цементирует частицы грунта, в результате чего слабая глина превращается в скальный грунт, который можно разрабатывать только киркой, а то и взрывчаткой. Увеличение объема при замерзании около 9%. Понятно, что весной эта скала превратится в грязь.

Но на замерзании воды в порах грунта дело не заканчивается, поскольку в течении долгой зимы идет процесс постоянного возрастания влажности глины, по причине подсоса грунтовой воды из нижнего горизонта. А если УГВ высокий и эта вода рядом – замерзший грунт может вобрать ее столько, что образует целые прослойки из льда, при этом настолько увеличит свой объем, что легко и просто поднимет дом, вспучит дорожную одежду из асфальтобетона, деформирует железнодорожные полотна и взлетную полосу аэродрома и т. подобное. Десятки сантиметров пучения зимой – явление нередкое.

А весной налицо результат этого явления, получившего название морозного пучения – жидкий растаявший грунт становится грязью, асфальт разрушен, на дороге ямы и выбоины, здания дали просадку, а фундамент пошел трещинами. И ремонт зачастую уже не поможет.

Еще одно «интересное» явление – промерзший водонасыщенный грунт имеет свойство смерзаться с фундаментом, в том числе и со сваей, как и с любой подземной конструкцией. Давление от мерзлого грунта, возникающее при этом, настолько велико, что ломает сваи. На вертикальные поверхности фундаментных стен эти силы действуют по касательной, и разрушая, и выталкивая строения из земли. Одно из эффективных средств предотвратить все это – устроить вертикальную гидроизоляцию фундамента с применением рулонных материалов, это существенно снизит сцепление и заставит мерзлый грунт «скользить» по поверхности, при этом касательные силы пучения будут в значительной степени нивелированы.

Но профессиональные строители и дорожники не просто имеют кучу неприятностей от процесса морозного пучения, а вполне эффективно с ним борются. Способы разные, иногда с применением химии. Но на своем участке лучшим методом борьбы с пучинами является простое средство – осушение. Если удалось отвести воду, устроив эффективную систему дренажа, то пучение или не возникнет, или будет намного слабее.

Но прежде чем бороться, нужно узнать врага в лицо. Чтобы возвести капитальный дом на глинистом грунте, нужны геологические исследования и проектные расчеты. Обращение в проектную организацию в данном случае будет практичным решением, а строительство с соблюдением технологий, и по проекту, выполненному специалистами, избавит от неприятных сюрпризов в дальнейшем.

В случае, когда строится баня, гараж или небольшой дом, выполнить качественный фундамент на глинистой почве возможно самостоятельно, изучив вопрос технически и руководствуясь строительными нормативами.

Определение характеристик грунта

Сначала нужно определиться с некоторыми характеристиками грунтов вашего участка:

1. Содержанием глинистых частиц в почве
2. Влажностью грунта
3. Глубиной промерзания грунтов (ГПГ) для данного района
4. Уровнем грунтовой воды (УГВ)

О том, как визуально определить состав грунта, многих людей учить не надо, все, кто имеет дело с землей, прекрасно разбираются, что же за грунт у них под ногами.

Если взять в руку комок влажного грунта, размять и попробовать скатать его колбаской или сделать «шнур», то песок – просто рассыплется, суглинок или «жирная» супесь сначала скатается колбаской, но быстренько потрескается и развалится на кусочки. Но если в ладони скаталась целая и эластичная «колбаса» — ясно, что перед вами глина. То есть — вы имеете грунтовое основание для строительства особой сложности.

Влажность тоже можно оценить без лабораторных методов, хотя и не в точных процентах. Если оставить комок глинистого грунта на воздухе, и он будет сохнуть часами – значит, глина влажная. Именно такая глина способна дать сильные сезонные пучения и подвижки.

Уровень грунтовой воды участка определяется, если есть колодец. Если нет – можно определить при бурении скважины или шурфа. Информацию можно получить и от соседей, ведь при строительстве часто копают колодцы и бурят скважины.

Глубина промерзания грунта

Глубина промерзания грунта – являются справочными данными, они есть в строительных нормативах, с классификацией по районам строительства.

Таблица с нормативной глубиной промерзания

Выбор типа фундамента на глине

Выбор вида фундамента на глине зависит как от глубины промерзания, так и от высоты прохождения подземных вод.

Мелкозаглубленный ленточный фундамент на глине

Если УГВ намного ниже глубины промерзания, то возможен выбор для небольшого строения МЗЛФ – мелкозаглубленной монолитной ленты. При этом есть несколько особенностей:

• Сечение ленты нужно принять в виде трапеции, опирающейся на широкое основание, или сделать Т-образное уширение подошвы ленты. Эти меры приведут к увеличению площади подошвы фундамента, и как следствие – к снижению удельного усилия на фундамент от грунта.

• Под фундамент необходима подушка – не менее 40 см крупного песка, уплотненного послойно, слоями до 10 см. подушка может быть выполнена из щебня или пескогравийной смеси. Главное – это основание будет дренирующим, то есть отведет от фундамента воду. Еще одна функция подушки – она является амортизатором.

• Наружная вертикальная гидроизоляция фундамента обязательна, и выполнять ее нужно, используя рулонные гидроизоляционные материалы высокой прочности. Создав скользящую поверхность, гидроизоляция ослабит сцепление мерзлого грунта с фундаментными стенами, не позволит глине налипать на фундамент. В результате увеличившая свой объем замерзшая глина будет сдвигаться своей массой отдельно от стены фундамента, не вызывая его сдвиг, поднятие и разрушение. Утеплить фундамент – также мера рациональная. Конечно, если строится подвал с отоплением, утепление делают в любом случае.

• Отмостка вокруг постройки, имеющая в составе «пирога» утепляющий слой, значительно снижает действие сил морозного пучения на фундамент.

Монолитная плавающая плита на глине

Второй случай — когда грунтовые воды проходят близко к поверхности, сложнее. В этом случае возможен выбор основания в виде армированной монолитной плавающей плиты.

Этот фундамент снимет проблему влияния пучений и сезонных подвижек на здание, так как по своей конструкции рассчитан не на борьбу с грунтом основания, а на движение вместе с ним, как лодка по поверхности воды. Поэтому данное основание и называют «плавающим». Один серьезный минус – этот фундамент самый затратный.

Свайный фундамент с уширением на глине

Другой возможный вид фундамента – свайный с уширением. Буронабивные сваи заглубляют на значительную глубину, ниже промерзания грунта, и кроме того, выполняют их не постоянного сечения, а с «пяткой». Уширение на конце сваи не позволяет силам морозного пучения вытолкнуть ее из-под земли. Одна из технологий устройства свай с уширением – технология ТИСЭ применяется многими частными строителями.

Свайно-винтовой фундамент также заслужил уважение частных строителей. Технология устройства надежного основания при сравнительно небольших материальных затратах и времени становится все более популярной. Сваи, изготовленные из стальных бесшовных труб с определенной толщиной стенки, прошедшие антикоррозионную обработку и внутри, и снаружи трубы, имеют винтовые лопасти на концах. Эти лопасти позволяют не только забурить сваю в грунт, даже мерзлый, но и выполняют задачу уширения основания сваи. Внутренние полости винтовых свай для предотвращения коррозии металла заполняют бетоном.

Одной из эффективных мер борьбы с пучением остается водоотвод и водопонижение на участке – то есть устройство дренажной системы.

Данные, хранящиеся в базе данных GINFO — запрос о свободе информации в Управление гражданской авиации

На вашем сайте есть форма, с помощью которой можно выполнять поиск, используя, помимо прочего, 24-битные адреса самолетов ИКАО.

(Это страница: https://www.caa.co.uk/application.aspx?c…)

Я хотел бы знать, есть ли у вас возможность сделать эти данные доступными для полной загрузки. Это не будет использоваться в коммерческой среде, а скорее для смягчения моего прослушивания транспондеров режима S и ручного перехода на ваш сайт для поиска соответствующей информации.

Поскольку эти данные уже доступны на вашем сайте, я не вижу причин, по которым их нельзя получить в более простом формате. Если он вообще недоступен, не могли бы вы объяснить, какие существуют препятствия для его предоставления.

С уважением,

Симона Барретт-Уайт

Уважаемая г-жа Барретт-Уайт

Я пишу, чтобы подтвердить получение вашего заявления о раскрытии информации, находящейся в распоряжении Управления гражданской авиации.

Если ваши требования неясны или информация находится в другом государственном органе, мы свяжемся с вами в течение следующих пяти рабочих дней. В противном случае информация, которую мы можем раскрыть, будет собрана и предоставлена ​​вам в течение 20 рабочих дней с момента получения вашего запроса. Если мы не сможем предоставить какую-либо запрошенную информацию, будет предоставлено объяснение.

Если вы хотите обсудить какой-либо аспект этого запроса, со мной можно связаться по указанному ниже номеру. Укажите номер F0002379.

С уважением

Рик Чатфилд
Общие запросы и ведение дел
Отдел корпоративных коммуникаций
Управление гражданской авиации

Тел. 01293 76 8512

Следуйте за нами в Твиттере: @UK_CAA

Позаботьтесь об окружающей среде. Подумайте, прежде чем печатать это письмо.

показать цитируемые разделы

• 20150618Ответить.pdf

  23К Скачать Посмотреть как HTML

• 20150618Приложение.
