Мелкозаглубленный ленточный фундамент (МЗЛФ) на пучинистых грунтах (глина)

Мелкозаглубленный фундамент на пучинистых грунтах — это несущая конструкция, глубина заложения которой находится выше уровня промерзания грунта.

Содержание

  • 1 Разновидности оснований
  • 2 Схема ленточного основания
  • 3 Пошаговая инструкция

Мелкозаглубленный фундамент на пучинистых грунтах — это строительная несущая конструкция, глубина заложения которой находится выше уровня промерзания грунта. Различают столбчатый, плитный и, самый популярный, мелкозаглубленный ленточный фундамент. Связано это тем, что он обладает рядом преимуществ перед другими видами: простотой строительства и небольшой глубиной заложения. К минусам можно отнести высокую стоимость.

Разновидности оснований

Виды ленточных фундаментов и их устройство.

Если говорить о видах ленточного основания, то можно выделить глубокозаглубленные, мелкозаглубленные и незаглубленные. Особенности применения каждого из них описаны в других материалах нашего сайта, однако здесь следует отметить, что строительство того или иного типа в первую очередь зависит от веса будущего дома и особенностей грунта участка, где происходит строительство.

Так, мелкозаземленную основу не стоит использовать для строений из «тяжелых» материалов, а для «легких» — глубокозаземленную, особенно если речь о глинистых грунтах.

Сама же лента основания может быть выполнена в виде монолитного железобетона, либо с помощью промышленных блоков, изготавливаемых промышленным способом.

Некоторые специалисты также рекомендуют проводить усиление ленточного основания мелкого заложения. С этой целью оно делается на сваях, которые служат дополнительным элементом жесткости всей конструкции, повышая тем самым надежность.

Схемы выкладки фундамента на пучинистых грунтах.

Схема ленточного основания

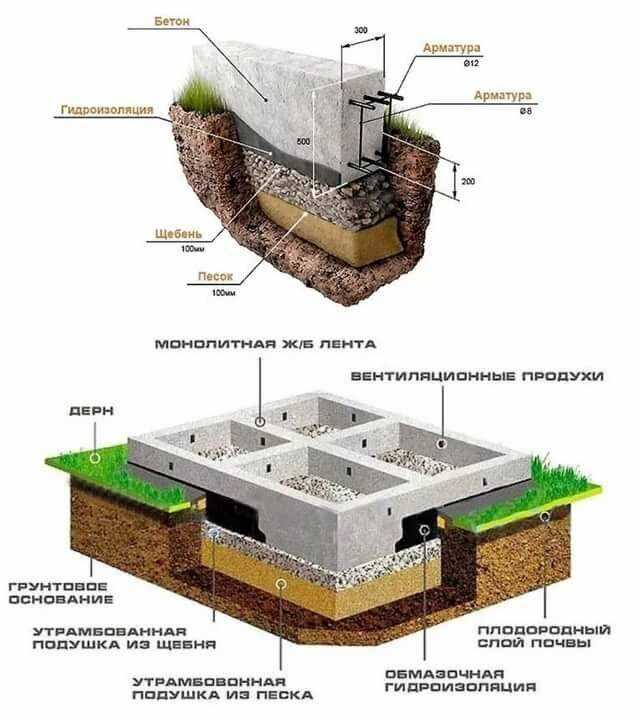

Чтобы правильно сделать мелкозаглубленный ленточный фундамент на пучинистых грунтах своими руками, нужно четко представлять его схему, а также технологию сооружения. Так, каждый фундамент состоит из элементов, без которых он не сможет выполнять возложенные на него функции. Малозаглубленный фундамент не является исключением и имеет свою схему, без элементов которой он не сможет выполнять свои. К таким элементам относятся:

  • Песчано-гравийная подушка, состоящая из песка и щебня мелкой или средней фракции и служащая для защиты основания и нивелирования воздействия различных колебаний, которые происходят в почве (сезонные колебания).
  • Гидроизоляция, служащая дополнительным элементом защиты основания от пагубного воздействия грунтовых вод, которые проникают из почвы через песок. При этом, первоначальная защита в виде щебня в подушке не всегда эффективна, особенно в случае резкого увеличения количества воды (таяние снега, обильные дожди).
  • Монолитный элемент фундамента — лента, которая несет на себе всю нагрузку от дома и равномерно распределяет ее по грунту.
  • Гидроизоляция, которая накладывается поверх ленты и служит защитой самого дома от влаги.
  • Слой утеплителя, защищающий стены от холода, идущего с почвы в зимнее время года.
  • Дренаж для отвода воды.

В случае необходимости усиления конструкции такого фундамента, его схема дополняется еще одним элементом — сваями.

Лента, сооруженная на сваях, получает дополнительное усиление за счет того, что они ввинчиваются в грунт глубже уровня промерзания, давая тем самым еще один элемент жесткости всей конструкции.

Пошаговая инструкция

Устройство МЗЛФ на глине.

Устройство мелкозаглубленного ленточного фундамента диктует следующий порядок осуществления строительных работ:

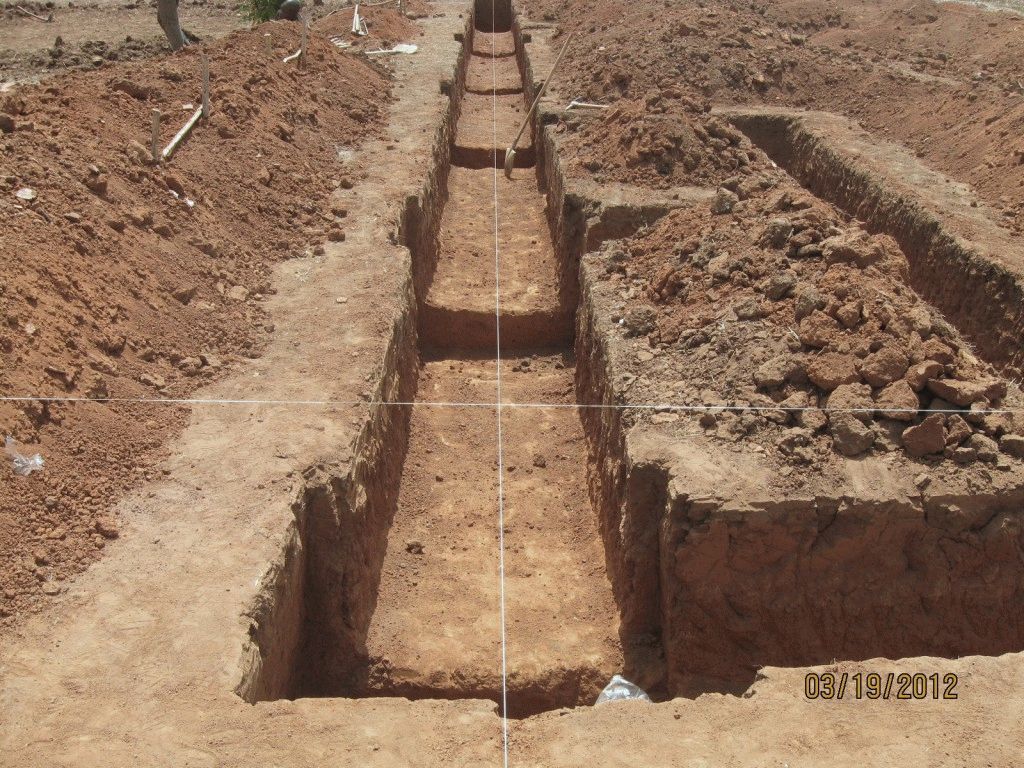

  • После разметки участка необходимо вырыть траншею. Траншея занимает важное место в строительстве фундамента, поскольку перед тем, как копать, необходимо определится с ее глубиной. По общим правилам, под мелкозаглубленное ленточное основание лучше сделать ее глубиной не более 60 сантиметров.
  • Следующий элемент — дренаж. Дренаж фундамента для дома нужен для того, чтобы отводить лишнюю воду от основания в специальные колодцы или на поверхность земли. Планирование системы дренажа необходимо делать на первоначальном этапе строительства (рытье траншеи). Дренаж бывает двух видов.
Разметка и выемка грунта.Система дренажа.

Первый вид предусматривает наличие специальных труб непосредственно под лентой фундамента, а выведение воды и осадков осуществляется непосредственно под ним, в специальные колодцы. Такой дренаж будет располагаться либо под подушкой, либо непосредственно в ней.

Второй вид дренажа предусматривает расположение его вокруг монолитной железобетонной ленты, либо внутри блоков, из которых будет делаться лента. Такой дренаж состоит из труб, которые будут располагаться по всему периметру фундамента.

Чтобы сделать дренаж, необходимо иметь четкое представление о том, что дома из газобетона, дерева или других аналогичных материалов, имеют структуру, которая прекрасно впитывает воду из почвы.

Чтобы этого не произошло, дренаж необходимо делать под лентой фундамента, если строение будет располагаться на сильно пучинистых грунтах. Дренажная система вокруг ленты понадобится, если строение располагается на слабых или грунтах среднего пучения.

  • Следующий элемент — подушка. Глубина заложения МЗЛФ на глине, как было сказано выше, не должна превышать 60 сантиметров. Высота подушки, в зависимости от того, какова глубина заложения фундамента, может колебаться в пределах 20-30 сантиметров. Чтобы ее правильно сделать, необходимо взять песок и щебень мелкой или средней фракции и уложить в два слоя. На грунтах среднего и высокого уровня пучения наличие слоя щебня обязательно, поскольку он, в отличие от песка, не пропускает и не впитывает грунтовые воды. Высота слоя песка должна быть 15-20 сантиметров, а остальное — слой щебня.
  • Если здание будет располагаться на слишком пучинистой почве, то необходимо позаботится о слое гидроизоляции, который необходимо расположить между подушкой и лентой основания.
  • Основное в ленточном фундаменте — это лента. Она может быть изготовлена из специальных бетонных блоков, либо использовать монолитный железобетон. Если с блоками все понятно, то второй требует к себе особого подхода.

https://youtu.be/hI8oietMmho

Первое, на что необходимо обратить внимание, — это правильное его армирование металлическими прутами, либо арматурой. На сильно пучинистых и подвижных грунтах о блоках необходимо забыть, так как они дадут трещины в местах соединения бетонной стяжкой.

Гидроизоляция и армирование.

Благодаря армированию, монолитный железобетон способен выдерживать различные нагрузки, в том числе и колебания грунта, которые происходят на пучинистых почвах.

Схема железобетонного МЗЛФ.

Чтобы его изготовить, понадобится качественная опалубка. Опалубку лучше делать из деревянных досок, а их внутренняя сторона застилается целлофановой пленкой, дабы дерево не впитывало воду из бетонного раствора.

Процесс производства ленты из монолитного железобетона на пучинистых грунтах будет следующий:

  • Сначала ставится опалубка, при этом ее лучше расположить не только на поверхности земли, но и внутри траншеи (опалубка может быть двух видов — сборно-разборная, либо неразборная, идущая идет как дополнительный элемент жесткости к ленте).
  • Следующий шаг — армирование бетона, которое делается с помощью вязки арматуры или металлических прутов. При этом нужно не забыть, что при армировании отдельные элементы арматуры или прутов соединяются между собой с помощью проволоки, без сварки. Только таким при таком способе соединения армирование даст бетону подвижность и амортизационные свойства, которые позволят ему противостоять колебаниям в почве.
  • Далее — изготовление бетона из цемента марки не ниже М300, песка, воды и щебня средних фракций.

Приготовление бетона.в

Последнее — это слой гидроизоляции, который должен располагаться между верхней поверхность ленты и стенами постройки.

Схема утепления.

Также необходимо рассказать об утеплении. Без этого нельзя обойтись, поскольку в зимнее время фундамент будет тянуть холод, который будет передаваться на несущие стены дома.

Утепление мелкозаглубленного фундамента должно происходить как в грунте, так и на поверхности земли с внутренней и наружной поверхности. Места крепления утеплителя показаны на схеме справа.

Вообще, для мелкозаглубленной ленты глубина ее заложения не будет иметь большого значения, поскольку конструкция дома из легких материалов не дает большого давления на почву.

Но если для строения из легких материалов сделать большую глубину, то строение начнет плавать в грунте высокого пучения. Именно поэтому для нетяжелых домов используется лента с малой глубиной.

Фундамент на глине, какой фундамент построить на глине

Фундамент на глине при строительстве вызывает немало сложностей, особенно при близком расположении грунтовых вод. Глины, насыщенные водой – рекордсмены по силе морозного пучения. На фундаменты и все другие подземные строения на глине эти силы влияют, вызывая серьезные деформации, трещины, провалы и разрушения. Конечно, большей частью в тех случаях, когда фундамент на глине спроектирован с ошибками и без учета влияния грунтов основания.

Морозное пучение глин

Мерзлотоведение – это раздел инженерной геологии и очень серьезная наука, которая в числе прочего разрабатывает особые методы исследования особенностей промерзших грунтов и способы качественного строительства на этих крайне непростых грунтах.

Влажная глина промерзает довольно сложным образом. Глина замерзает не сразу всем массивом, так как она имеет поры, хотя визуально это и не заметишь. Сначала становится льдом вода в крупных порах и цементирует частицы грунта, в результате чего слабая глина превращается в скальный грунт, который можно разрабатывать только киркой, а то и взрывчаткой. Увеличение объема при замерзании около 9%. Понятно, что весной эта скала превратится в грязь.

Но на замерзании воды в порах грунта дело не заканчивается, поскольку в течении долгой зимы идет процесс постоянного возрастания влажности глины, по причине подсоса грунтовой воды из нижнего горизонта. А если УГВ высокий и эта вода рядом – замерзший грунт может вобрать ее столько, что образует целые прослойки из льда, при этом настолько увеличит свой объем, что легко и просто поднимет дом, вспучит дорожную одежду из асфальтобетона, деформирует железнодорожные полотна и взлетную полосу аэродрома и т. подобное. Десятки сантиметров пучения зимой – явление нередкое.

А весной налицо результат этого явления, получившего название морозного пучения – жидкий растаявший грунт становится грязью, асфальт разрушен, на дороге ямы и выбоины, здания дали просадку, а фундамент пошел трещинами. И ремонт зачастую уже не поможет.

Еще одно «интересное» явление – промерзший водонасыщенный грунт имеет свойство смерзаться с фундаментом, в том числе и со сваей, как и с любой подземной конструкцией. Давление от мерзлого грунта, возникающее при этом, настолько велико, что ломает сваи. На вертикальные поверхности фундаментных стен эти силы действуют по касательной, и разрушая, и выталкивая строения из земли. Одно из эффективных средств предотвратить все это – устроить вертикальную гидроизоляцию фундамента с применением рулонных материалов, это существенно снизит сцепление и заставит мерзлый грунт «скользить» по поверхности, при этом касательные силы пучения будут в значительной степени нивелированы.

Но профессиональные строители и дорожники не просто имеют кучу неприятностей от процесса морозного пучения, а вполне эффективно с ним борются. Способы разные, иногда с применением химии. Но на своем участке лучшим методом борьбы с пучинами является простое средство – осушение. Если удалось отвести воду, устроив эффективную систему дренажа, то пучение или не возникнет, или будет намного слабее.

Но прежде чем бороться, нужно узнать врага в лицо. Чтобы возвести капитальный дом на глинистом грунте, нужны геологические исследования и проектные расчеты. Обращение в проектную организацию в данном случае будет практичным решением, а строительство с соблюдением технологий, и по проекту, выполненному специалистами, избавит от неприятных сюрпризов в дальнейшем.

В случае, когда строится баня, гараж или небольшой дом, выполнить качественный фундамент на глинистой почве возможно самостоятельно, изучив вопрос технически и руководствуясь строительными нормативами.

Определение характеристик грунта

Сначала нужно определиться с некоторыми характеристиками грунтов вашего участка:

  1. Содержанием глинистых частиц в почве
  2. Влажностью грунта
  3. Глубиной промерзания грунтов (ГПГ) для данного района
  4. Уровнем грунтовой воды (УГВ)

О том, как визуально определить состав грунта, многих людей учить не надо, все, кто имеет дело с землей, прекрасно разбираются, что же за грунт у них под ногами.

Если взять в руку комок влажного грунта, размять и попробовать скатать его колбаской или сделать «шнур», то песок – просто рассыплется, суглинок или «жирная» супесь сначала скатается колбаской, но быстренько потрескается и развалится на кусочки. Но если в ладони скаталась целая и эластичная «колбаса» — ясно, что перед вами глина. То есть — вы имеете грунтовое основание для строительства особой сложности.

Влажность тоже можно оценить без лабораторных методов, хотя и не в точных процентах. Если оставить комок глинистого грунта на воздухе, и он будет сохнуть часами – значит, глина влажная. Именно такая глина способна дать сильные сезонные пучения и подвижки.

Уровень грунтовой воды участка определяется, если есть колодец. Если нет – можно определить при бурении скважины или шурфа. Информацию можно получить и от соседей, ведь при строительстве часто копают колодцы и бурят скважины.

Глубина промерзания грунта

Глубина промерзания грунта – являются справочными данными, они есть в строительных нормативах, с классификацией по районам строительства.

Таблица с нормативной глубиной промерзания

ГородНормативная глубина промерзания суглинки, глиныНормативная глубина промерзания пылеватые и мелкие пескиНормативная глубина промерзания крупных и средних песковНормативная глубина промерзания крупно-обломочных грунтов
Москва1,351,641,762,00
Дмитров1,381,681,802,04
Кашира1,401,701,832,07
Владимир1,441,751,872,12
Тверь1,371,671,792,03
Калуга1,341,631,751,98
Тула1,341,631,751,98
Рязань1,411,721,842,09
Ярославль1,381,801,932,19
Вологда1,501,821,952,21
Нижний Новгород1,491,811,942,20
Санкт-Петербург1,161,411,511,71
Новгород1,221,491,601,82

Выбор типа фундамента на глине

Выбор вида фундамента на глине зависит как от глубины промерзания, так и от высоты прохождения подземных вод.

Мелкозаглубленный ленточный фундамент на глине

Если УГВ намного ниже глубины промерзания, то возможен выбор для небольшого строения МЗЛФ – мелкозаглубленной монолитной ленты. При этом есть несколько особенностей:

  • Сечение ленты нужно принять в виде трапеции, опирающейся на широкое основание, или сделать Т-образное уширение подошвы ленты. Эти меры приведут к увеличению площади подошвы фундамента, и как следствие – к снижению удельного усилия на фундамент от грунта.
  • Под фундамент необходима подушка – не менее 40 см крупного песка, уплотненного послойно, слоями до 10 см. подушка может быть выполнена из щебня или пескогравийной смеси. Главное – это основание будет дренирующим, то есть отведет от фундамента воду. Еще одна функция подушки – она является амортизатором.
  • Наружная вертикальная гидроизоляция фундамента обязательна, и выполнять ее нужно, используя рулонные гидроизоляционные материалы высокой прочности. Создав скользящую поверхность, гидроизоляция ослабит сцепление мерзлого грунта с фундаментными стенами, не позволит глине налипать на фундамент. В результате увеличившая свой объем замерзшая глина будет сдвигаться своей массой отдельно от стены фундамента, не вызывая его сдвиг, поднятие и разрушение. Утеплить фундамент – также мера рациональная. Конечно, если строится подвал с отоплением, утепление делают в любом случае.
  • Отмостка вокруг постройки, имеющая в составе «пирога» утепляющий слой, значительно снижает действие сил морозного пучения на фундамент.

Монолитная плавающая плита на глине

Второй случай — когда грунтовые воды проходят близко к поверхности, сложнее. В этом случае возможен выбор основания в виде армированной монолитной плавающей плиты.

Этот фундамент снимет проблему влияния пучений и сезонных подвижек на здание, так как по своей конструкции рассчитан не на борьбу с грунтом основания, а на движение вместе с ним, как лодка по поверхности воды. Поэтому данное основание и называют «плавающим». Один серьезный минус – этот фундамент самый затратный.

Свайный фундамент с уширением на глине

Другой возможный вид фундамента – свайный с уширением. Буронабивные сваи заглубляют на значительную глубину, ниже промерзания грунта, и кроме того, выполняют их не постоянного сечения, а с «пяткой». Уширение на конце сваи не позволяет силам морозного пучения вытолкнуть ее из-под земли. Одна из технологий устройства свай с уширением – технология ТИСЭ применяется многими частными строителями.

Свайно-винтовой фундамент также заслужил уважение частных строителей. Технология устройства надежного основания при сравнительно небольших материальных затратах и времени становится все более популярной. Сваи, изготовленные из стальных бесшовных труб с определенной толщиной стенки, прошедшие антикоррозионную обработку и внутри, и снаружи трубы, имеют винтовые лопасти на концах. Эти лопасти позволяют не только забурить сваю в грунт, даже мерзлый, но и выполняют задачу уширения основания сваи. Внутренние полости винтовых свай для предотвращения коррозии металла заполняют бетоном.

Одной из эффективных мер борьбы с пучением остается водоотвод и водопонижение на участке – то есть устройство дренажной системы.
