Муфты для арматуры: разновидности, преимущества, особенности применения

Дата: 23 ноября 2018

Просмотров: 5293

Содержание

• Разновидности муфтовых креплений
• Особенности технологии
• Конструкция муфт
• Преимущества муфтовых соединений
• Особенности применения инновационной технологии
• Итоги

На протяжении длительного времени на строительных объектах отсутствовала проблема стыковки стержней арматуры, так как основным строительным методом являлось возведение зданий из сборного железобетона. В настоящее время муфты для арматуры востребованы при возведении объектов и сооружений из монолитного железобетона.

Сегодня преобладает и активно развивается технология монолитно-каркасного строительства. Отличительной особенностью и важнейшим моментом этого метода является стыковка арматурных прутков непосредственно на месте выполнения работ. Использование в строительной технологии термомеханического упрочненного проката класса А500С, применяемого в качестве арматуры, обострило актуальность проблемы.

Еще недавно традиционным способом стыковки была сварка, а также стыковка внахлёст с использованием вязальной проволоки. Действующие нормативные документы по проектированию конструкций из железобетона рекомендуют применять муфтовое соединение арматуры для стыковки стержней. Это недорогой и проверенный метод.

Рассмотрим более детально муфты обжимные для соединения арматуры, преимущества метода механической стыковки и его особенности.

Муфтовое соединение трубопроводной арматуры производят из труб малых диаметров

Разновидности муфтовых креплений

Являясь основным звеном инновационного метода монтажа, муфты для соединения арматуры эффективно устраняют локальные стыки. Муфтовый принцип востребован и положительно зарекомендовал себя при возведении многоэтажных объектов, мостов и электрических станций.

Системы крепления арматурных прутков предусматривают различные способы фиксации элементов каркаса:

• Муфтовый узел с внутренней резьбой конического сечения, позволяющий соединять в одно целое арматурные стержни диаметром 12-50 мм.
• Обжимной (безрезьбовой) блок на базе цельного трубчатого элемента, фиксирующий стержни под воздействием специальных фрикционных накладок. Данный способ применяется при необходимости фиксации встроенной в конструкцию арматуру.
• Муфтовая система с двумя стопорящими гайками, фиксирующими винтообразные стержни. Применяется для несущих нагрузку стержней и отличается компактностью. Несмотря на минимальные размеры, муфты данного типа качественно соединяют прутки.

В зависимости от диаметра стержней, соединительные элементы разделяются на типы:

• стандартный вид крепления, позволяющий объединять прутки, соответствующие по диаметру;
• соединения переходного вида, фиксирующие стержни, отличающиеся по размеру сечения;
• комбинированный, позиционный вид крепления.

Муфта для соединения арматуры не требует лишних крепежных элементов

Особенности технологии

Муфтовое соединение арматуры представляет последовательность следующих операций:

• Установка обжимных элементов на арматурных прутках в месте стыка.
• Опрессовка муфты с использованием гидравлического приспособления.
• Проверка качества сборки методом визуального контроля.
• Комплексный контроль качества собранной конструкции.

Соблюдение технологии и применение для механизированной стыковки специальных обжимочных приспособлений позволяет правильно выполнить фиксацию элементов, гарантировать прочность, долговечность арматурной конструкции.

Механическая стыковка применяется для быстрой фиксации соединений. Процесс крепления двух прутков занимает порядка 5-10 минут. За это время производится нарезка резьбы на торцах прутков, центрирование и навинчивание муфты с использованием динамометрического ключа. Данный вид соединения упрощает контроль качества стыков.

Конструкция муфт

Муфты для соединения арматуры изготавливают из труб, имеющих небольшой диаметр, соответствующий размерам прутков. На внутренней поверхности выполняется резьба необходимого диаметра. Внешние поверхности соединения выполняют «под шестигранник», позволяющий использовать ключ.

Согласно мнению экспертов использование муфты для арматурного монтажа считается идеальной альтернативой состыковки стержней внахлест

Все соединительные муфты стандартизированы. Нормы предусматривают выполнение внутренней дюймовой резьбы с минимальным шагом. Прочностные характеристики обеспечиваются при использовании толстостенных труб, позволяющих нарезать резьбу с необходимым шагом и глубиной витков.

Преимущества муфтовых соединений

Обжимные муфты для арматуры, а также муфтовые резьбовые конструкции обладают комплексом положительных моментов, главные из которых:

• возможность соединения прутков, расположенных в пространстве под любым углом наклона;
• высокая интенсивность выполнения сборки с использованием специальных соединительных устройств;
• идентичность стыковочного процесса, качество которого гарантируется технологией и конструкцией соединителей;
• отсутствие повышенного расхода арматурных стержней, присутствовавшего при соединении внахлест;
• возможность неограниченного применения соединительных блоков;
• упрощенный контроль качества стыковки с применением визуальных методов, контролирующих относительное удлинение муфты;
• сохранение целостности арматурного каркаса, независимо от состояния бетонного массива;
• экономия финансовых ресурсов за счет отсутствия необходимости в квалифицированных сварщиках;
• отсутствие опасных сечений и равномерное распределение прочности по длине стержня;
• сокращение сроков возведения объектов, обеспеченное особенностями применяемого оборудования, а не квалификацией строителей;
• применение универсальных приспособлений для нарезки резьбы с помощью штамповки или накатывания.

Затраты на обеспечение необходимого количества стыков, сроки выполнения работ, потребность в рабочей силе и необходимое количество стержней определяют на проектной стадии.

Комплекс преимуществ обеспечивает данному методу стыковки арматуры лидирующую позицию по сравнению с другими, ранее применяемыми, способами соединения прутков. Обжимные муфты для арматуры зарекомендовали себя как простое и эффективное средство, применяемое при возведении современных монолитных каркасов.

Особенности применения инновационной технологии

Муфты обжимные для соединения арматуры позволяют:

• Повысить интенсивность возведения каркаса из арматуры.
• Исключить сварочные работы.
• Обеспечить гибкость принятия проектных решений.
• Отказаться от сборки стержней внахлест.
• Повысить экономические показатели.
• Уменьшить процент армирования.

Итоги

Муфты обжимные для соединения арматуры, наряду с другими конструкциями соединительных элементов, обладают комплексом преимуществ и являются уникальными. Их применение значительно облегчает процесс возведения монолитных сооружений.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Все для обжима арматуры напрямую от

Компания «Идеал-Логистик»

Наша компания готова предоставить любое решение в области подготовки армокаркасов и предложить вашему вниманию, полный спектр необходимого станочного оборудования напрямую от производителя!

Читать больше

Гарантия высокого качества

Соединение арматуры

Собственное производство муфтовых соеденинений

Гарантия высокого качества

Муфты для арматуры

Собственное производство муфтовых соеденинений

Гарантия высокого качества

Станки для арматуры

Собственное производство муфтовых соеденинений

Гарантия высокого качества

Ключи динамометрические

Собственное производство муфтовых соеденинений

Гарантия высокого качества

Гибка арматуры

Собственное производство муфтовых соеденинений

Под брендом «FILINICO» производится разнообразное станочное оборудование, в том числе для работы с арматурой

Обжимные муфты

Рекомендуются при производстве работ по стыковке арматурного проката и при проектировании армирования железобетонных конструкций различного назначения, в том числе объектов атомной энергетики.

Подробнее

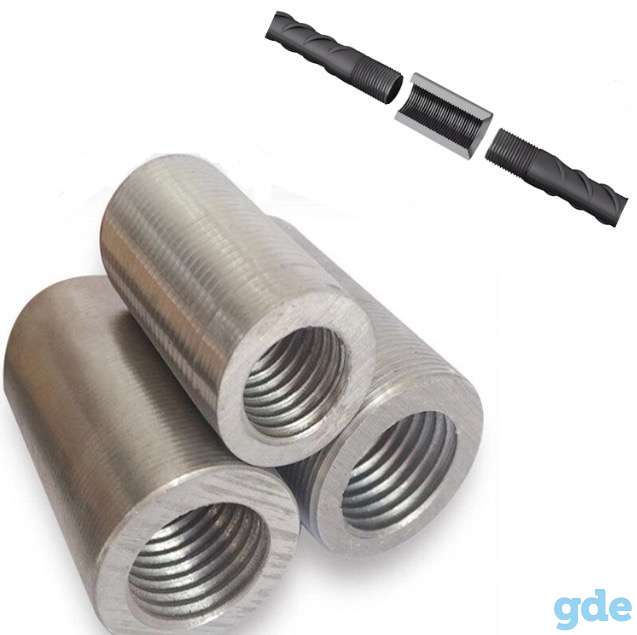

Резьбовые муфты
