Муфты для соединения арматуры резьбовые: Резьбовые муфты для соединения арматуры

Муфты для арматуры: разновидности, преимущества, особенности применения

Дата: 23 ноября 2018

Просмотров: 5202

Содержание

• Разновидности муфтовых креплений
• Особенности технологии
• Конструкция муфт
• Преимущества муфтовых соединений
• Особенности применения инновационной технологии
• Итоги

На протяжении длительного времени на строительных объектах отсутствовала проблема стыковки стержней арматуры, так как основным строительным методом являлось возведение зданий из сборного железобетона. В настоящее время муфты для арматуры востребованы при возведении объектов и сооружений из монолитного железобетона.

Сегодня преобладает и активно развивается технология монолитно-каркасного строительства. Отличительной особенностью и важнейшим моментом этого метода является стыковка арматурных прутков непосредственно на месте выполнения работ. Использование в строительной технологии термомеханического упрочненного проката класса А500С, применяемого в качестве арматуры, обострило актуальность проблемы.

Еще недавно традиционным способом стыковки была сварка, а также стыковка внахлёст с использованием вязальной проволоки. Действующие нормативные документы по проектированию конструкций из железобетона рекомендуют применять муфтовое соединение арматуры для стыковки стержней. Это недорогой и проверенный метод.

Рассмотрим более детально муфты обжимные для соединения арматуры, преимущества метода механической стыковки и его особенности.

Муфтовое соединение трубопроводной арматуры производят из труб малых диаметров

Разновидности муфтовых креплений

Являясь основным звеном инновационного метода монтажа, муфты для соединения арматуры эффективно устраняют локальные стыки. Муфтовый принцип востребован и положительно зарекомендовал себя при возведении многоэтажных объектов, мостов и электрических станций.

Системы крепления арматурных прутков предусматривают различные способы фиксации элементов каркаса:

• Муфтовый узел с внутренней резьбой конического сечения, позволяющий соединять в одно целое арматурные стержни диаметром 12-50 мм.
• Обжимной (безрезьбовой) блок на базе цельного трубчатого элемента, фиксирующий стержни под воздействием специальных фрикционных накладок. Данный способ применяется при необходимости фиксации встроенной в конструкцию арматуру.
• Муфтовая система с двумя стопорящими гайками, фиксирующими винтообразные стержни. Применяется для несущих нагрузку стержней и отличается компактностью. Несмотря на минимальные размеры, муфты данного типа качественно соединяют прутки.

В зависимости от диаметра стержней, соединительные элементы разделяются на типы:

• стандартный вид крепления, позволяющий объединять прутки, соответствующие по диаметру;
• соединения переходного вида, фиксирующие стержни, отличающиеся по размеру сечения;
• комбинированный, позиционный вид крепления.

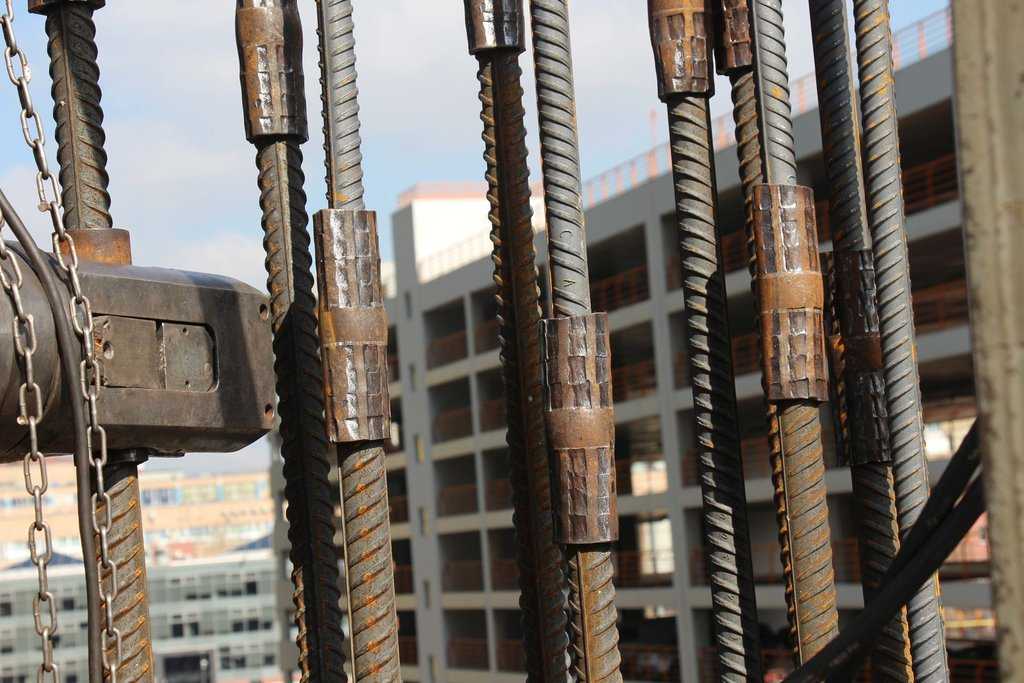

Муфта для соединения арматуры не требует лишних крепежных элементов

Особенности технологии

Муфтовое соединение арматуры представляет последовательность следующих операций:

• Установка обжимных элементов на арматурных прутках в месте стыка.
• Опрессовка муфты с использованием гидравлического приспособления.
• Проверка качества сборки методом визуального контроля.
• Комплексный контроль качества собранной конструкции.

Соблюдение технологии и применение для механизированной стыковки специальных обжимочных приспособлений позволяет правильно выполнить фиксацию элементов, гарантировать прочность, долговечность арматурной конструкции.

Механическая стыковка применяется для быстрой фиксации соединений. Процесс крепления двух прутков занимает порядка 5-10 минут. За это время производится нарезка резьбы на торцах прутков, центрирование и навинчивание муфты с использованием динамометрического ключа. Данный вид соединения упрощает контроль качества стыков.

Конструкция муфт

Муфты для соединения арматуры изготавливают из труб, имеющих небольшой диаметр, соответствующий размерам прутков. На внутренней поверхности выполняется резьба необходимого диаметра. Внешние поверхности соединения выполняют «под шестигранник», позволяющий использовать ключ.

Согласно мнению экспертов использование муфты для арматурного монтажа считается идеальной альтернативой состыковки стержней внахлест

Все соединительные муфты стандартизированы. Нормы предусматривают выполнение внутренней дюймовой резьбы с минимальным шагом. Прочностные характеристики обеспечиваются при использовании толстостенных труб, позволяющих нарезать резьбу с необходимым шагом и глубиной витков.

Преимущества муфтовых соединений

Обжимные муфты для арматуры, а также муфтовые резьбовые конструкции обладают комплексом положительных моментов, главные из которых:

• возможность соединения прутков, расположенных в пространстве под любым углом наклона;
• высокая интенсивность выполнения сборки с использованием специальных соединительных устройств;
• идентичность стыковочного процесса, качество которого гарантируется технологией и конструкцией соединителей;
• отсутствие повышенного расхода арматурных стержней, присутствовавшего при соединении внахлест;
• возможность неограниченного применения соединительных блоков;
• упрощенный контроль качества стыковки с применением визуальных методов, контролирующих относительное удлинение муфты;
• сохранение целостности арматурного каркаса, независимо от состояния бетонного массива;
• экономия финансовых ресурсов за счет отсутствия необходимости в квалифицированных сварщиках;
• отсутствие опасных сечений и равномерное распределение прочности по длине стержня;
• сокращение сроков возведения объектов, обеспеченное особенностями применяемого оборудования, а не квалификацией строителей;
• применение универсальных приспособлений для нарезки резьбы с помощью штамповки или накатывания.

Затраты на обеспечение необходимого количества стыков, сроки выполнения работ, потребность в рабочей силе и необходимое количество стержней определяют на проектной стадии.

Комплекс преимуществ обеспечивает данному методу стыковки арматуры лидирующую позицию по сравнению с другими, ранее применяемыми, способами соединения прутков. Обжимные муфты для арматуры зарекомендовали себя как простое и эффективное средство, применяемое при возведении современных монолитных каркасов.

Особенности применения инновационной технологии

Муфты обжимные для соединения арматуры позволяют:

• Повысить интенсивность возведения каркаса из арматуры.
• Исключить сварочные работы.
• Обеспечить гибкость принятия проектных решений.
• Отказаться от сборки стержней внахлест.
• Повысить экономические показатели.
• Уменьшить процент армирования.

Итоги

Муфты обжимные для соединения арматуры, наряду с другими конструкциями соединительных элементов, обладают комплексом преимуществ и являются уникальными. Их применение значительно облегчает процесс возведения монолитных сооружений.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Соединительная арматура в Москве — STEEL TECH

ООО «Стальные технологии» на выгодных условиях осуществляет поставки соединительной арматуры из нержавеющей стали для пищевой, химической, фармацевтической и нефтегазовой промышленности.  Одно из наших преимуществ – наиболее широкий ассортимент продукции, в чем вы можете убедиться сами, изучив данный раздел каталога.

В нем представлены и Вы можете купить штуцеры, муфты, фланцы, гайки, клампы, а также другие виды арматуры высочайшего качества, гарантирующие максимальную герметичность соединения и чистоту технологического процесса. Они надежны, изготавливаются из современных материалов с высочайшей степенью точности и проходят строгий контроль качества.

Штуцеры и гайки

Штуцеры из нержавеющей стали – соединительная арматура, предназначенная для создания надежных резьбовых и резьбовых соединений труб, емкостей, вентилей и других элементов. У нас вы можете по выгодной стоимости купить штуцеры для стальных труб, а также гайки (глухие и накидные) различного диаметра и прокладки к ним.

Муфты, молочные муфты, резьбовые соединения

В нашем каталоге соединительная арматура трубопроводов представлена в широчайшем ассортименте. У нас вы можете подобрать и купить муфты, фланцы приварные из нержавеющей стали, шланговые надставки, переходники для соединения труб различного диаметра (для стальных труб и для пищевых рукавов), а также различные виды уплотнений для фланцевых соединений. Муфта соединительная – наиболее распространенный вид фитингов. Она предназначена для соединения между собой двух металлических труб одинакового или неодинакового диаметра через редукционные элементы, без изменения направления потока. Основная функция данного фитинга – обеспечивать надежное соединение в системе трубопровода.

Клампы, гаролла-соединения

Клампы – это один из видов быстроразборной соединительной арматуры, используемой в пищевой промышленности. Клампы получили широкое распространения благодаря тому, что позволяют быстро и удобно создавать надежные герметичные соединения. Их легко собирать и так же легко разобрать в случае необходимости. Они не могут выдержать столь высокие давления, как фланцевое соединение, однако клампы являются незаменимыми на участках, нуждающихся в частой сборке-разборке.

Вся соединительная арматура пищевая выполнена с высокой степенью точности, имеет гладкую поверхность без каких-либо дефектов, что является гарантией создания надежных и гигиеничныхсоединений. Высокая устойчивость к коррозии, обеспечиваемая использованием современных качественных сплавов, — гарантия продолжительного срока службы.

Сотрудничая с нами, вы получаете не только качество по адекватной стоимости, но и квалифицированную информационную поддержку, а также помощь в выборе, в случае необходимости.

МЫ ПРЕДЛАГАЕМ:

• выгодные цены и гибкую систему скидок, зависящую от объема заказа;
• оперативные сроки исполнения заказа;
• привлекательные условия для постоянных заказчиков;
• доставку товаров в любой регион России;

Соединительная арматура пищевая из нержавеющей стали, которую вы можете найти в нашем каталоге, позволит вам произвести качественную модернизацию или доукомплектование производства с целью повышения качества и объемов выпускаемой продукции.

Если у вас возникнут какие-либо вопросы, касающиеся реализуемых нами товаров или условий приобретений, — свяжитесь с нашими менеджерами по телефонам или задайте вопрос онлайн-оператору.

Фитинги для труб — Полная муфта из нержавеющей стали

(пока отзывов нет) Написать обзор

3-дюймовая полноразмерная муфта — резьба NPT, 150# литой фитинг из нержавеющей стали 316

Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема обзора Обязательно

комментариев Обязательно

Артикул:

32 Вт

Наличие:

В наличии

Вес:

2,78 фунта

Сейчас: $91,66

Часто покупают вместе:

• Описание
• Дополнительная информация
• 0 отзывов

Описание

Полноразмерные муфты — литые фитинги с резьбой NPT 150#

Полные муфты класса 150 представляют собой литые фитинги из нержавеющей стали 304 или 316 с внутренней резьбой National Pipe Taper (NPT) для соединения и/или удлинения труб, идущих в одном направлении.

• Использование с воздухом, водой, маслом, природным газом, паром
Резьбы
• NPT и FNPT соответствуют ASME B1.20.1
• Максимальное давление: 300 фунтов на кв. дюйм при 72 F; 150 фунтов на кв. дюйм при 366 F для пара
• Максимальное давление пара: 150 psi
Отливки из нержавеющей стали
• соответствуют ASTM A351 ACI Grade CF8 (304) и ACI Grade CF8M (316)
• Тяжелые резьбовые фитинги 150# — литые
• Производственные мощности соответствуют стандарту ISO 9001:2008
.
• Гарантия качества на всю трубную арматуру

Размер (дюймы)	А	Б	Вес (фунты)	Нержавеющая сталь 304 Номер детали	Нержавеющая сталь 316 Номер детали
1/8″	0,79	0,55	0,04	15-А	32-М
1/4 дюйма	1,06	0,73	0,07	15-Б	32-Н
3/8 дюйма	1. 10	0,85	0,07	15-С	32-О
1/2″	1,40	1,05	0,16	15-Д	32-П
3/4 дюйма	1,48	1,25	0,19	15-Е	32-Q
1″	1,69	1,56	0,37	15-Ф	32-Р
1-1/4″	1,89	1,91	0,53	15-Г	32-С
1-1/2″	1,89	2,17	0,65	15-Н	32-Т
2 дюйма	2,20	2,62	0,99	15-я	32-У
5-1/2″	2,56	3,33	2,07	15-Ж	32-В
3 дюйма	2,80	3,96	2,77	15-К	32 Вт
4 дюйма	3,27	5. 10	5.11	15-л	32-Х
6 дюймов	3,94	7,06	7,95	15-Л6	32-Х6

* Размеры приведены только для справки. Если вам требуются более жесткие допуски, мы рекомендуем специальное решение .

Просмотреть всеЗакрыть

Дополнительная информация

Просмотреть всеЗакрыть

0 Отзывов

Просмотреть всеЗакрыть

Резьбовые фитинги для труб (с PDF) – Что такое трубопровод

Автор Ануп Кумар Дейин Инженерные материалы, Основы проектирования трубопроводов

Резьбовые соединения широко используются для трубопроводов малого диаметра с номинальным диаметром NPS 2 или меньше. Это самый старый метод соединения труб, который до сих пор очень популярен. Резьбовые фитинги используются для некритических применений с более низкими температурами и давлением. Большинство резьбовых фитингов используются в сантехнической промышленности.

Американский стандарт ASME B1.20.1 служит стандартом размеров для конической трубной резьбы, обеспечивая количество витков резьбы на дюйм, диаметр шага и нормальную длину зацепления для всех диаметров труб. Резьбовые стальные фитинги изготавливаются методом ковки. Они доступны с различными типами резьбы, такими как NPT, BSPP, BSPT, PF, PT и MPT. Несмотря на то, что резьбовые фитинги в основном используются для соединений трубопроводов малого диаметра, резьбовые фитинги доступны в размерах до 4 дюймов (NPS 4) и иногда используются.

Типы резьбовых фитингов

Резьбовые фитинги ASME B 16.11 доступны в классах 2000, 3000 и 6000. Перечень труб, соответствующих каждому обозначению класса резьбового фитинга, приведен ниже.

Использование резьбовых фитингов

Резьбовые фитинги не подходят для более высоких давлений и температур и циклических операций. Следовательно, они используются для менее критичных приложений с низким давлением, как указано ниже:

• Противопожарная защита
• Распределение воды
• Системы охлаждения и т. д.

Фитинги для резьбовых трубных систем

Для резьбовых трубопроводных систем доступны различные резьбовые фитинги. К ним относятся:

Колено с резьбой:

Доступны два типа колен с резьбой (рис. 2), как указано ниже:

• Колено с резьбой 90°: трубка.
• Колено с резьбой 45°: Эти колена с резьбой помогают основной трубе изменить направление на 45°.

Тройник с резьбой:

Тройник с резьбой (рис. 3), так как фитинг образует перпендикулярное ответвление от основного участка трубы. Они доступны в двух типах

• Равный тройник: Размеры основной трубы и ответвления одинаковы.
• Переходной тройник: Размер отводной трубы меньше, чем у основной трубы

Крестовина с резьбой:

Крестовины с резьбой или тройники также известны как четырехсторонние фитинги. Имеет одно входное и три выходных соединения. Таким образом, поток в крестовинах труб (рис. 3) распределяется по трем направлениям. Крестовины с резьбой образуют два ответвления под углом 90° от направления основной трубы. Крестовины имеют внутреннюю резьбу и обеспечивают надежное соединение труб с наружными элементами трубопровода.

Объявления

Резьбовые соединения:

Муфты резьбовые представляют собой кованые фитинги для соединения труб. Они доступны как полные муфты или полумуфты.

Резьбовая заглушка:

Резьбовые заглушки используются для закрытия концов труб. Поэтому заглушки с резьбой (рис. 5) используются для герметизации.

Резьбовые заглушки:

Резьбовые заглушки также используются для герметизации или заглушки. они доступны в трех вариантах:

• Заглушка с квадратной резьбой: Форма головы квадратная.
• Заглушка с шестигранной резьбой: Головка имеет шестигранную форму.
• Заглушка с круглой резьбой: Головка имеет круглую форму (рис. 5).

Резьбовые втулки:

Резьбовые втулки имеют шестигранные головки и используются для соединения труб с резьбой различных размеров. Таким образом, резьбовая втулка может помочь уменьшить размер.

Резьбовые соединения:

Резьбовые соединения разработаны на основе МСС-СП 83. Резьбовые соединения состоят из трех соединенных между собой элементов и используются для монтажа и обслуживания. Доступны соединения типа «папа-мама», «мама-мама», с зажимными гайками и в конструкциях Rockwood. Накидная гайка соединяла обе детали.

Стандарты для резьбовых соединений

Следующие стандарты используются для проектирования трубных фитингов с резьбой

• ASME B16.11: Кованые фитинги, сварка враструб и резьба.
• MSS-SP-83: соединения стальных труб класса 3000, приварные и резьбовые
• ASME B16.3: резьбовые фитинги из ковкого чугуна
• ASME B16.4: резьбовые фитинги из серого чугуна
• ASME B16.39: ковкие Железные резьбовые соединения труб
• ASME B16.34: Клапаны — фланцевые, с резьбой и под приварку
• ASME B16.39: Трубные соединения с резьбой из ковкого чугуна, классы 150, 250 и 300

Материалы для резьбовых фитингов

Резьбовые фитинги могут быть изготовлены из следующих материалов

• Углеродистая сталь (А-105)
• Легированная сталь (А-182)
• Нержавеющая сталь (А-182)
• Низколегированная сталь (А-350)
• Дуплексная нержавеющая сталь и
• Медно-никелевый сплав

Преимущества резьбовых фитинговых соединений

Основными преимуществами резьбовых фитингов являются

• Быстрая установка.
• Подходит для приложений с низким давлением, хорошая герметичность.
• Установка проста, специальные навыки установки не требуются.
• Для соединения требуется меньшее усилие.
• Детали могут быть отсоединены.
• Экономичный как дешевле.

Недостатки резьбовых соединений

Однако есть несколько недостатков резьбовых соединений трубопроводов, перечисленных ниже:

• Не подходит для применения в условиях высоких температур и давлений.
• Резьба может подвергаться коррозии в коррозионной среде.
• Изменения температуры могут вызвать проблемы с утечкой.
• Усталостное повреждение может произойти при циклических работах.
• Прочность меньше по сравнению со сваркой.

Рекомендации B31.3 для резьбовых соединений

• Резьбовых соединений следует избегать в агрессивных и эрозионных средах или там, где могут возникать циклические нагрузки.
• Расположение трубопроводов с использованием резьбовых соединений должно сводить к минимуму нагрузку на соединения, уделяя особое внимание нагрузкам, связанным с тепловым расширением и работой клапанов.
• Резьбовые детали специального назначения, не подверженные внешней моментной нагрузке, такие как гильзы термометров, могут использоваться в жестких циклических условиях.
• Таблица 314.2.1 ASME B31.3 содержит минимальный список компонентов с наружной резьбой

Резьбовые фитинги и фитинги с раструбной сваркой

Основные различия между резьбовыми и раструбными фитингами представлены в таблице ниже:

6 Резьбовые фитинги

Приварные фитинги с раструбом
Резьбовые фитинги ввинчиваются в трубопровод или компоненты трубопровода.	Привариваемые враструб фитинги соединяются угловой сваркой.
Резьбовые соединения фитинга менее надежны	Соединения под сварку враструб более надежны
Прочность резьбовых соединений фитинга сравнительно меньше; склонны к протечкам	Фитинги с раструбной сваркой имеют более Прочное и долговечное соединение.
Резьбовые фитинги доступны в классах давления 2000#, 3000# и 6000#	Дополнительный класс давления 9000# доступен для фитингов под сварку враструб.
