Муфты для арматуры обжимные: Обжимные муфты для арматуры | Купить по цене завода в Москве, Краснодаре, Севастополе

Обжимные соединения для арматуры | GRAD

  Опрессованные соединения, предназначенные для стыковки стальной строительной арматуры диаметром от 16 до 40мм.

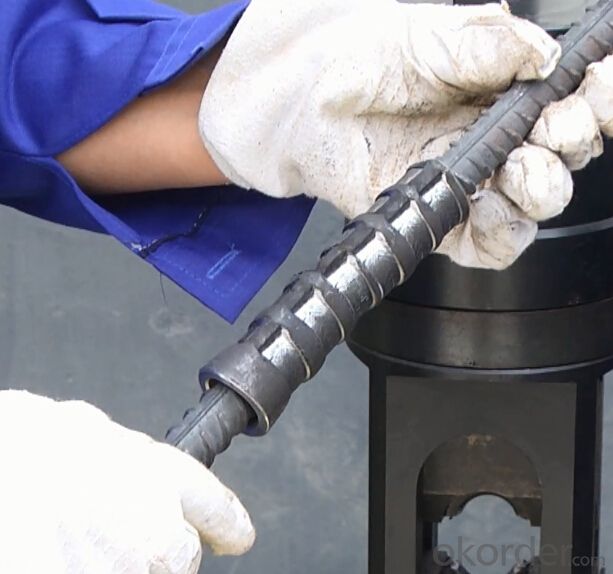

  Технология соединения арматуры при помощи обжимных соединительных муфт получила широкое распространение в России за счет своей простоты и надежности соединения. Арматурные стыки выполненные с применением обжимных муфт имеют равнопрочное соединение при условии их выполнения квалифицированными специалистами. Рабочие выполняющие опрессовку, должны иметь навыки работы с гидравлическим оборудованием, все работы должны выполняться в строгом соответствии с регламентом на выполнение работ по выполнению опрессованных соединений который может быть разработан фирмой поставщиком соединений, либо в соответствии с Методическим пособием «ПРИМЕНЕНИЕ МЕХАНИЧЕСКИХ СОЕДИНЕНИЙ АРМАТУРЫ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ». Изготовление самих муфт производится в соответствии с техническими условиями Поставщика, либо по ГОСТ 34278-2017, разработанным законодателем в данной отрасли «НИИЖБ» им.

Если есть возможность стыковать арматуру в условиях цеха – можно выполнять соединения без промежутков, сэкономив при этом на стоимости муфты (обжимная муфта без промежутков имеет меньшие габариты). Пожалуй, единственным недостатком технологии является вес вилки с матрицами (в среднем 50кг), в связи с этим затруднен монтаж на высоте или при густом армировании. В этих случаях применяются резьбовые соединения GRAD для арматуры диаметром от 16 до 40мм.

Обжимные муфты

В качестве муфт для стыкования арматуры периодического профиля используются бесшовные холодно и горячедеформированные трубы по ГОСТ 8732­-78 и ГОСТ 8734- 74. Материал -­ Ст10, Ст15, Ст20 по ГОСТ 1050-­88.

Мы поставляем муфты под все типоразмеры. Возможен вариант исполнения с центральной перегородкой для облегчения процесса монтажа муфты на арматуру.

Муфты для соединения строительной арматуры

Обжимная муфта имеет перемычку внутри, что позволяет правильно устанавливать арматуру. Удлинение муфты после обжатия: 7—10%. Муфта имеет закрашенный пояс посередине, цвет которого зависит от размера муфты. Пояс обозначает часть муфты, которая не подлежит обжатию.

Муфты проходят контроль качества в соответствии с требованиями ISO 15835-1:

Из каждой партии отбирают 3 образца, с помощью которых производится соединение строительной арматуры, которые проходят испытание на разрыв в аккредитованной лаборатории (как правило, это лаборатории государственного строительного университета). В протоколе испытаний есть указание на то, при какой нагрузке произошло разрушение соединения.

Предел прочности механически обжимного соединения Hardman не менее
Нормативного значения временного сопротивления арматуры:
A400 — 590 МПа и А500 — 600 МПа;

Скорость выполнения стыков / 1 комплект оборудования:

Муфты соответствуют размеру арматуры:

МЗО 16 — 3 мин/1 стык (±20 стыков в час)
МЗО 18 — 3 мин/1 стык (±20 стыков в час)
МЗО 20 — 3 мин/1 стык (±20 стыков в час)
МЗО 22 — 4 мин/1 стык (±15 стыков в час)
МЗО 25 — 4 мин/1 стык (±15 стыков в час)
МЗО 28 — 5 мин/1 стык (±12 стыков в час)
МЗО 32 — 7 мин/1 стык (±8 стыков в час)
МЗО 36 — 8 мин/1 стык (±7 стыков в час)
МЗО 40 — 8 мин/1 стык (±7 стыков в час)

Переходные муфты для механического сращивания арматурных стержней разных диаметров:

МЗПО 18/16 — 3 мин/1 стык (±20 стыков в час)
МЗПО 20/18 — 3 мин/1 стык (±20 стыков в час)

Примечание: По специальному заказу изготавливаются муфты для соединения арматурных стержней через размер, например 28/22 или 32/25.

Обжимные фитинги | Аэрокип

Прямые фитинги

Размер шланга	Легкий обжимной вертлюг S. AE 37° (JIC/AN)
-04	ФБМ4211
-06	ФБМ4212
-08	ФБМ4213
-10	ФБМ4214
-12	ФБМ4215
-16	ФБМ4216
-20	ФБМ4217

Большинство продуктов в каталоге можно заказать как в упаковке оптом, так и в виде раскладушки, изменив префикс соответствующим образом.
FB — номера деталей с префиксом указывают на продукты, упакованные навалом.
FC — номера деталей с префиксом указывают на продукты в кардной/моллюсковой упаковке (упакованные в розницу).

Обжимные фитинги Parker серии 43

При изготовлении шлангов в сборе с использованием фитингов серии 43 убедитесь, что используемый вами шланг предназначен для работы с фитингами для шлангов серии 43. Перед обжатием фитингов серии 43 на каком-либо шланге ознакомьтесь с приведенным ниже списком.

Используйте фитинги Parker серии 43 со следующими шлангами Parker:

187/TC/ST, 302, 304, 341, 351ST, 351TC, 387/TC/ST, 422, 424, 426, 431, 436, 451TC, 451TC-Twin, 451ST, 471TC, 471TC-Twin, 471ST, 472TC , 482ТС, 482СТ, 487/ТС/СТ, 601, 722ТС, 787/ТС/СТ, 797/ТС/СТ и 881.

Доступные конфигурации резьбы для серии 43

Труба NPTF/NPSM

Уплотнительное кольцо с цилиндрической резьбой

Фитинги JIC 37°

Фитинги SAE 45°

Бесфакельные фитинги

Перевернутый факел

Код 61 Фитинги

Код 62 Фитинги

Фитинги ORFS

Фитинги UPTC

Метрические и метрические с развальцовкой 30°

Серия DIN «S»

Конус DIN 60°

Британские фитинги для труб

Фитинги банджо

Газовые фитинги

Обжимные фитинги для медных труб : Быстрое соединение : Сравнение ProBite ®

по сравнению с быстроразъемными фитингами

С быстроразъемными сантехническими изделиями ProBite ® больше нет необходимости в обжимных инструментах с электроприводом для создания герметичного соединения трубопровода без утечек. Наши сантехнические фитинги ProBite® позволяют одним нажатием соединить медные и PEX-трубки. Благодаря нашей технологии Push-to-Connect соединение труб намного проще, чем необходимость обжимать каждый фитинг, и не оставляет повреждений трубы.

Гофрированный или прессованные сантехнические соединения постоянно создаются из специальной меди фитинги крепятся к медным трубкам с помощью обжимного инструмента с электроприводом. Тысячи давление в фунтах силы на квадратный дюйм необходимо для деформации фитинга сделать водонепроницаемое уплотнение.Специальные фитинги изготавливаются с герметиком внутри, который скользит по трубке и прижимается к внутренней меди трубки с помощью обжимного инструмента.

Сантехнические фитинги ProBite® — преимущества по сравнению с обжимной технологией

Наши нажимные фитинги для сантехники не требуют опыта обжима и вам не нужны инструменты для обжима фитингов для соединения труб. По этой причине, наряду со многими другими, неудивительно, почему так много людей переходят на фитинги ProBite® Push Connect®.

Основные различия между обжимными фитингами и фитингами Push Connect®:

• Когда обжима, фитинг и трубка несъемные и должны быть вырезать и выбросить, если требуется удаление. Фитинги ProBite® Push Connect® устанавливаются без использования обжимных инструментов. постоянный герметичное соединение формируется без повреждения фитинга или трубопровода.
• Если вам нужно снять фитинг, используйте фитинги ProBite®. легко отключается с помощью нашего инструмента для удаления и может быть переустановлен или повторно использован.
  В отличие от технологии обжимных фитингов, технология быстрого соединения ProBite для сантехники не требует использования дорогостоящих обжимных инструментов.
• ПроБайт быстроразъемные сантехнические фитинги создают постоянное уплотнение в секунд, без особых навыков или необходимого опыта. Пользователи только нажимают на соединение для постоянного уплотнения.
• Обжимные фитинги одноразовые, а нажимные фитинги можно использовать повторно. С ПроБайт, отсутствие повреждений трубопровода или фитинга.

по сравнению с компенсационными фитингами PEX

Опубликовано 10 мая 2019 г. в Сантехника

PEX, также называемые сшитым полиэтиленом, являются популярным материалом для трубопроводов горячего и холодного водоснабжения. Сантехники выбирают этот материал для труб, потому что он устойчив к коррозии, имеет малый вес, легко сгибается, легко соединяется и имеет конкурентоспособную цену.Фактически, PEX является новейшим и быстрорастущим материалом, широко используемым сегодня для трубопроводов подачи. Однако эффективность самого трубопровода также зависит от метода, используемого для соединения трубок вместе. Два популярных метода соединения включают обжимные фитинги PEX и расширительные фитинги PEX.

Фитинги для труб — это компоненты системы трубопроводов, которые соединяют секции трубы вместе. Хотя это решение обычно изготавливается из латуни, оно также доступно из пластика, бронзы и даже из нержавеющей стали.Фитинги PEX доступны во многих различных методах соединения, которые варьируются от производителя к производителю. Общие решения включают следующее:

• Обжимные фитинги (наиболее распространенные)
• Вставные или вставные фитинги
• Расширительные фитинги
• Пресс-фитинги (пресс-фитинги AY McDonald несовместимы с PEX)

Хотя характеристики, преимущества и процесс соединения пресс-фитингов и вставных фитингов не требуют пояснений, новички в отрасли могут не совсем понимать разницу между обжимными фитингами из сшитого полиэтилена и распорными фитингами из сшитого полиэтилена.Продолжайте читать, чтобы узнать, как эти два метода сравниваются и чем отличаются их процессы установки:

Установка обжимных фитингов PEX:

В стандартном методе соединения трубы PEX с обжимными фитингами PEX используется обжимное кольцо и обжимной инструмент PEX. Обжимное кольцо надевается на трубу, фитинг вставляется внутрь трубы, а кольцо обжимается поверх трубы и фитинга с помощью обжимного инструмента PEX. Одним из распространенных методов обжима PEX является стиль Oetiker.

Если соединения выполнены правильно, обжимные фитинги PEX должны быть относительно быстрым и недорогим способом соединения PEX. Этот метод уже давно используется в отрасли и считается наиболее распространенным методом соединения. Существует множество различных производителей инструментов и обжимных колец, что позволяет легко приобрести эти детали у различных поставщиков.

Установка расширительных фитингов PEX:

Процесс установки компенсационных фитингов PEX включает в себя сначала надевание армирующего кольца PEX на конец трубы. Большинство колец должны иметь стопор на конце, но если его нет, перед началом соединения необходимо оставить небольшое пространство на конце кольца. Используя расширительный инструмент, труба будет расширяться в соответствии с инструкциями производителя. Это следует делать до тех пор, пока труба не расширится до достаточной ширины для установки фитинга F1960.Затем фитинг необходимо вставить в трубу, пока буртик компенсационного кольца не коснется буртика фитинга.

Процесс установки компенсационных фитингов PEX представляет собой полностью визуальное соединение, в отличие от других типов, требующих калибровки инструмента или проходных манометров. Фитинги имеют практически такой же внутренний диаметр, что и труба, что создает меньше ограничений и часто позволяет использовать трубы меньшего размера. Этот метод соединения невозможно установить всухую, а инструменты подходят для всех, за исключением распорных головок, которые необходимо менять для разных размеров труб.

Теперь, когда вы ознакомились с этой темой, проверьте свои знания, пройдя наш курс AYU «Обжимные фитинги PEX против распорных фитингов PEX». Для информации об А.Ю. предложения продуктов McDonald’s, заполните нашу контактную форму или позвоните в службу поддержки клиентов по телефону 1-800-292-2737.

Performance с обжимными фитингами и шлангами Fragola Sport

Гоночный автомобиль устроен так же, как человеческое тело: в нем есть слои систем, которые помогают ему функционировать и вести себя на трассе должным образом.Одной из самых важных систем в автомобиле является сантехника, которая перемещает все жидкости туда, куда им нужно. Все, от вашего базового автомобиля с кронштейном до ультрасовременных драгстеров Top Fuel, должно быть подключено к водопроводу для адекватной передачи жидкости. Fragola Performance Systems производит широкий ассортимент продуктов, помогающих перемещать эти жидкости, а их фитинги Sport-Crimp помогают сделать установку сантехники в вашем автомобиле проще и эффективнее.

Всего несколько фитингов и немного шланга для этой закиси азотной сантехники…

Работайте там, где вам удобно: фитинги и шланги

Фитинги и шланги — это вещи, которые часто упускают из виду при сборке или проекте, пока не придет время начать процесс сантехники. Может быть легко не принять во внимание, насколько сложной может быть работа или какие проблемы возникнут после того, как все будет начато, поэтому важно иметь план до того, как вы начнете сантехнические работы. Фитинги в стиле AN и нестандартные шланги могут быть отличным инструментом во время сборки, поскольку они позволяют человеку, занимающемуся сантехникой, свободно создавать шланги, необходимые для конкретного применения в соответствии с их планом.

Использование качественного шланга очень важно при сантехнике гоночного автомобиля, чтобы избежать любых будущих проблем, таких как трещины или утечки.

…убедитесь, что шланг соответствует температуре, вакууму и давлению для системы, с которой вы работаете. -Brint McLellan

Нейлоновый шланг имеет специальный C.P.E. сердцевина из синтетического каучука, непроницаемая для таких веществ, как масло, топливо, охлаждающая жидкость и даже спирт, на срок до 10 лет. Этот тип шланга имеет предел рабочего давления 350-500 фунтов на квадратный дюйм в зависимости от размера: более чем достаточно для удовлетворения потребностей большинства гонщиков, которые строят систему перекачки жидкости. Важно обратить внимание на диапазон рабочих температур этих шлангов, чтобы избежать возможных поломок.

Важно использовать шланг с сердцевиной, соответствующей типу жидкости, которую вы будете перекачивать, чтобы избежать сбоев или утечек.

По словам Бринта МакЛеллана из Fragola, для любого высокопроизводительного сантехнического проекта идеально использовать шланг самого лучшего качества.

«Я всегда рекомендую использовать шланг самого высокого качества, который позволяет ваш бюджет, при сантехнике вашего автомобиля. Более того, убедитесь, что шланг имеет правильную температуру, вакуум и давление для системы, с которой вы работаете. Это убережет его от сбоев и сделает разницу между выполнением работы один раз или несколько раз в течение многих лет.

AN бывают разных форм, размеров и стилей, подходящих для любого применения.

Когда вы выбрали шланг, который хотите использовать, пришло время выбрать правильные концы шланга для применения. Эти фитинги изготовлены из высококачественного алюминия или нержавеющей стали в зависимости от температуры, которой они будут подвергаться. Большинство концов шлангов оснащены гайкой с внутренней резьбой, но Fragola Performance Systems предлагает линейку продуктов с прямой посадкой, в конструкцию которых входят переходники с наружной трубной резьбой или уплотнительными кольцами.

Использование концов шлангов с прямой посадкой устраняет необходимость использования большого количества адаптеров, что сводит к минимуму потенциальные точки утечки, снижает вес и уменьшает пространство, необходимое для установки компонентов. Размер конца шланга будет соответствовать соответствующему размеру шланга. Fragola Performance Systems предлагает шланги от -3 (3/16 дюйма) до -20 (1-1/4 дюйма), которые имеют разные углы для удовлетворения конкретных потребностей сантехники.

Качественный многоразовый фитинг AN по-прежнему является отличным вариантом для многих самостоятельных строителей.

Существует несколько способов присоединения конца шланга к шлангу. Фрагола предлагает несколько из них.

Первый — это метод «резака», который можно найти на концах шлангов серии 3000. Здесь муфта затягивается на ниппеле, а шланг втягивается в резак, создавая уплотнение. На концах шлангов серии 2000 они прикрепляются к шлангу с помощью так называемого метода «одного ниппеля». В этой конструкции муфта затягивается и натягивает шланг на удлиненный одиночный ниппель, который герметизирует шланг на фитинге, сдавливая шланг между внутренней частью муфты и внешней стороной ниппеля.Оба стиля являются многоразовыми и позволяют пользователю гибко вносить изменения в свою сантехнику, если это необходимо. Другим вариантом является обжимной фитинг, о котором мы поговорим подробнее позже.

Фитинги Sport-Crimp имеют простую, но эффективную конструкцию, обеспечивающую герметичность фитинга.

Все фитинги и концы шлангов не созданы одинаковыми, поэтому необходимо серьезно подумать над выбором, который вы делаете для этой жизненно важной части вашей сборки.

«Во многих случаях покупка наконечника шланга или адаптера более высокого качества сэкономит вам время, деньги и нервы в будущем по сравнению с вариантом более низкого качества.Наконечники более высокого качества, как правило, служат дольше и выдерживают суровые условия многократного надевания и снимания», — объясняет Маклеллан.

Фитинг спортивного типа

Многоразовые фитинги AN используются со времен Второй мировой войны, когда они впервые были представлены в качестве решения для удовлетворения потребностей военных в высококачественных фитингах для использования в авиации. Фитинги хорошо работали с различными шлангами в самолетах и ​​в конечном итоге нашли применение в сантехнике высокопроизводительных автомобилей. Одним из основных недостатков многоразовых фитингов является время и усилия, необходимые для их сборки. Обжимные фитинги стали ответом на проблему времени и значительно облегчили изготовление шлангов на гоночном автомобиле.

(Крайний слева) Чтобы собрать шланг с обжимным фитингом Sport-Crimp, сначала нужно отрезать его по длине, а затем надеть обжимной хомут. (Второй слева) Затем вставьте фитинг в шланг и муфту. Процесс обжима начинается с использования соответствующей матрицы для шланга, с которым вы работаете.(Третий слева) Затем вы продеваете шланг через матрицу, прежде чем начать процесс обжима. (Крайний справа) Конус, который опускается вниз, оказывает давление на стороны матрицы, и это то, что фактически выполняет обжим в соответствии с вашими требованиями.

Фитинг Sport-Crimp от Fragola — это более простой способ сделать шланг любого размера, когда вы монтируете водопровод гоночного автомобиля. Шланг надевается на ниппель фитинга, а манжета обжимается поверх шланга для создания герметичного уплотнения. «Концы делают это намного быстрее и проще практически для любого применения, и это настоящая привлекательность для использования их со шлангом любого стиля. Вам не нужно использовать алюминиевые тиски, гаечные ключи и все остальное, что является частью процесса, когда вы делаете шланги с многоразовыми фитингами», — объясняет Маклеллан.

Вот готовый конец шланга Sport-Crimp после завершения процесса обжима.

Fragola изготовлены из высококачественного алюминия 6061-T6. Фитинги изготовлены в виде цельной трубы, изогнутой на оправке, что исключает соединение, которое припаяно друг к другу.Благодаря использованию изгиба на оправке фитинг в целом становится намного прочнее, сводит к минимуму любые угрозы утечки и способствует лучшему течению фитинга. Внутри фитинга пара уплотнительных колец Vitron используется для создания уплотнения, которое удерживает жидкости внутри фитинга и не может быть повреждено маслом, топливом или охлаждающей жидкостью.

Наконечники для обжима

McLellan предлагает несколько отличных советов о том, как каждый раз добиваться идеального обжима. «Вы хотите убедиться, что используете правильный набор штампов для обжима, который вы пытаетесь выполнить.Если вы используете слишком большой или слишком маленький, вы получите очень большие разделительные линии на обжимной манжете, поэтому у вас не будет полного пятна контакта. Вы действительно хотите, чтобы между шлангом и манжетой был как можно больший контакт, поэтому очень важно сделать это правильно, иначе у вас будут утечки и отказы со шлангом».

По словам МакЛеллана, есть веская причина, по которой фитинги Sport-Crimp расположены так близко к концам шлангов серии 2000.

«Мы разработали наши фитинги Sport-Crimp, которые почти идентичны нашим многоразовым фитингам серии 2000, чтобы снизить стоимость. Оставив эти фитинги такими же, как и в серии 2000, мы смогли ограничить наши затраты на инструменты и передать часть этой экономии конечному пользователю. Их можно использовать с нашим черным нейлоновым гоночным шлангом или шлангом из нержавеющей стали серии 3000, поэтому вам не нужно вкладывать средства в другие шланги, если вы решите перейти на фитинги Sport-Crimp.

Применение и преимущества спортивных обжимных фитингов

Сантехника гоночного автомобиля может потребовать творческих решений по прокладке шлангов и использованию фитингов, в зависимости от ситуации. Фитинги Sport-Crimp — это продукт, который можно использовать в различных целях так же, как и стандартные многоразовые фитинги AN, что делает их полезными в любой сборке. Компания Fragola усердно работала над тем, чтобы фитинги Sport-Crimp могли выполнять практически любую работу, которая требуется конечному пользователю.

Sport-Crimp можно использовать в самых разных местах любой сборки, что ускорит процесс изготовления шланга для любого проекта.

Фитинги Sport-Crimp так же хороши, как и многоразовые концы, в отношении утечек (или, скорее, их отсутствия), но удобство и простота изготовления обжимных концов делают их лучшим выбором для высококачественных Приложения. «Я обычно рекомендую этот конкретный сегмент продуктов клиентам, которые планируют использовать многоразовые наконечники для шлангов, но хотят вывести свою сборку на новый уровень.Этот фитинг также отлично подходит для мастерских, которые будут выполнять большое количество сантехники и сборки шлангов на месте, благодаря экономии времени, которую они предлагают», — говорит Маклеллан.

Вот пример гоночного автомобиля, который выиграл бы от снижения веса и удобства фитингов Sport-Crimp.

Я обычно рекомендую [фитинги Sport-Crimp] покупателям, которые планируют использовать многоразовые концы шлангов, но хотят поднять свою сборку на новый уровень. -Brint McLellan

«Используемые с нашим черным нейлоновым гоночным шлангом или шлангом из нержавеющей стали серии 3000, наши концы шланга со спортивным обжимом являются отличным выбором для подключения к сухому картеру вашего гоночного автомобиля, топливной системе, промежуточному охладителю или линиям охлаждающей жидкости. С обжимным станком и правильными матрицами вы даже можете делать закись азота, тормозные магистрали и шланги из ПТФЭ. Эти концы также могут работать с системами высокого давления, такими как линии гидроусилителя руля», — объясняет Маклеллан.

Фурнитура предлагает больше, чем просто красивый внешний вид; они могут сэкономить время и облегчить процесс сантехнических работ. «Многие магазины переходят на концы шлангов Sport-Crimp, чтобы ускорить процесс сборки. Шланги можно смоделировать на автомобиле, снять и поднести к обжимной машине для завершения процесса установки. Больше не нужно возиться с алюминиевыми губками тисков, гаечными ключами и соблюдать осторожность, чтобы не повредить и не поцарапать покрытие новых деталей», — говорит Маклеллан.

(слева) Изготовление многоразовых концов шлангов кажется доисторическим и громоздким по сравнению с использованием (справа) системы Sport-Crimp с ее чистой обжимной машиной.

Еще одним преимуществом фитингов является снижение их веса при использовании в сочетании с правильным пакетом шлангов. Если подумать, на обычном гоночном автомобиле много шлангов и фитингов, и их вес может быстро возрасти. Возможность сэкономить более 15 фунтов только на фитингах и шлангах позволит гонщику лучше использовать этот вес в машине для балласта (или просто быть легче и быстрее). «Обычно обжимные концы примерно на одну десятую фунта легче на шланг, чем их многоразовые аналоги серии 2000.Я рекомендую использовать эти концы с нашим черным нейлоновым гоночным шлангом, чтобы вы могли максимально снизить вес при подключении различных систем автомобиля», — объясняет Маклеллан.

Вот лишь несколько мест, где мы использовали фитинги Sport-Crimp на нашем автомобиле проекта Evil 8.5, чтобы уменьшить вес.

Мы используем фитинги Sport-Crimp на нашем автомобиле проекта Evil 8.5 и сравнили вес, чтобы точно определить, сколько можно сэкономить при использовании многоразовых фитингов по сравнению с фитингами Sport-Crimp.Ниже приведена таблица, показывающая, сколько веса было сэкономлено только за счет фитингов для размеров фитингов AN, которые очень распространены в большинстве сборок гоночных автомобилей. Как видите, количество унций начинает быстро увеличиваться, а если учесть использование более легкого шланга, то легко сбросить вес в автомобиле.

-16AN -12AN -10AN -8AN

Sport Orimp: 2,7 C: 2.0 C: 1.2 C: 0,9
Многоразовые: 4.8        R: 3,0          R: 1,9          R: 1,4
Разница (в унциях):  -2,1       D: -1,0         D: -0,7       D: -0,5

Использование высококачественных фитингов и шлангов для отвеса вашего гоночного автомобиля дает много преимуществ, которые улучшают работу автомобиля и снижают его вес. Фитинги Fragola Sport-Crimp — это продукт, который поможет сэкономить время при сборке, а при использовании с качественным шлангом снизит вес в ключевых местах автомобиля. Когда придет время заняться водопроводом в вашем следующем проекте, обязательно обдумайте этот процесс и подумайте об использовании фитингов Sport-Crimp, чтобы упростить работу.

Основы обжима гидравлических шлангов

Вы отдаете сборку гидравлических шлангов на аутсорсинг? В зависимости от того, как часто они вам нужны, может быть выгоднее и удобнее обжимать шланги самостоятельно. Если мысль об обжатии шлангов заставляет вас немного нервничать, не бойтесь. Мы объясним, что нужно для изготовления хороших шлангов в сборе и как правильно подготовить их к обжиму.

Настройка гидравлической системы основана на нескольких простых принципах:

• Шланг определяет правильную серию фитингов и обжимной инструмент.
• Выбор кримпера основан на планируемом использовании.
• Выбор фитинга зависит от применения.

Важно отметить, что все гидравлические детали должны поставляться одним и тем же производителем из-за вопросов ответственности и гарантий.

Шланги

С таким количеством типов гидравлических шлангов, представленных на рынке, как определить, какой тип вам нужен? Факторами, которые необходимо учитывать, являются размер, температура, область применения, среда и давление.Этот пост в блоге разбивает его для вас.

Когда вы знаете, какой шланг вам нужен, вы можете выбрать кримпер.

Кримперы

Обжимной инструмент, который вы выбираете, должен основываться на его планируемом использовании. Пакет кримпера предоставит вам основы, необходимые для начала работы. Эти пакеты включают один обжимной инструмент серии K со шлангом и фитингами. Вам нужно определить, какой стационарный или портативный обжимной станок лучше всего соответствует вашим потребностям.

• Портативный обжимной инструмент обычно использует ручной насос или пневматический привод для обжима концов шланга.
• В настольном устройстве используется электрический или пневматический насос.

Думаете о стационарном обжимном станке? Мы рассмотрели техническое обслуживание и безопасность стационарных обжимных станков в предыдущем сообщении в блоге. Хотите узнать больше о портативных обжимных станках? Мы рассмотрели и их.

Фитинги

Некоторые типы фитингов используются чаще, чем другие.

• Фитинги доступны в жестком и поворотном исполнении с охватываемым или охватываемым концом.Охватываемая труба имеет коническую наружную резьбу, которая втягивается в обмотанную лентой внутреннюю резьбу охватывающего фитинга.
• 37º JIC с наружной жесткой и внутренней резьбой являются наиболее распространенными концами для большинства соединений гидравлических шлангов. 37° относится к углу конусной посадки на конце охватываемого фитинга, который соответствует 37° посадке внутри охватывающего вертлюга.
• Британские параллельные и конические трубные фитинги являются стандартным типом, используемым большинством европейских и японских производителей.
Плоские уплотнительные кольца
• становятся все более популярными, поскольку они используются для замены трубных фитингов во многих областях применения.Охватываемый конец имеет канавку с резиновым уплотнительным кольцом. Это уплотнительное кольцо уплотняет плоскую уплотняющую поверхность внутри вертлюга с внутренней резьбой.
Фитинги с разъемным фланцем
• часто используются на шлангах большого диаметра.

Теперь, когда все готово к работе, можно подготовить гидравлический шланг в сборе к обжиму.

Торговый представитель Kimball Midwest может помочь вам определить, какие гидравлические компоненты лучше всего соответствуют вашим потребностям, и даже может составить полностью индивидуальный план-график.Это максимизирует эффективность и безопасность, устраняя избыточные и устаревшие запасы.

Чтобы узнать больше об обжиме и о том, как это сделать безопасно, запишитесь на бесплатный .

Сравнение обжимных фитингов и пластиковых фитингов PEX холодного расширения

Пластиковые фитинги PEX, отлитые из полисульфона (PPSU), очень распространены как в обжимном, так и в холодном расширении. Пластиковые фитинги имеют некоторые преимущества по сравнению с латунными в определенных агрессивных условиях воды. В этом блоге мы сосредоточимся на двух основных различиях между обжимными фитингами и пластиковыми фитингами холодного расширения.

№1 – Используются различные способы крепления, способы установки и инструменты.
№2 – существенно различаются по площади проходного сечения.

Открытая зона проходного сечения пластиковых фитингов Pex

Обжим (F2159) Пластиковые фитинги PEX

Существует путаница в отношении стандартов обжима PEX, поскольку существует другой стандарт ASTM 2159 для пластика и ASTM 1807 для металла. Это связано с тем, что пластиковый стандарт требует более толстой стенки, чем металлические фитинги PEX.

Это очень важный аспект обжимных фитингов. Пластиковые обжимные фитинги имеют меньший внутренний диаметр, чем другие материалы, что увеличивает ограничение потока и отрицательно влияет на скорость потока.

Хотя пластиковые обжимные фитинги PEX дешевле, чем латунные или нержавеющие PEX, тот факт, что вы будете каким-то образом ограничивать поток, может быть причиной для выбора металлических фитингов, если нет другой причины, по которой вы не можете этого сделать. Например, если вы используете систему водоснабжения, в которой есть проблемы с качеством воды, латунь может быть подвержена коррозии и возможной протечке.Это ситуация, когда пластик или нержавеющая сталь могут быть лучшим вариантом.

Пластиковые фитинги холодного расширения (F1960)

В отличие от обжимных, фитинги холодного расширения изготавливаются в соответствии со стандартом ASTM F1960, который распространяется как на пластиковые, так и на металлические фитинги. Требования к проходу потока для пластиковых и металлических фитингов очень схожи. Пластиковые фитинги либо превышают, либо находятся в пределах 2% от минимального размера внутреннего диаметра металлического фитинга в зависимости от размера фитинга, что устраняет проблемы с ограничением потока.

Поскольку ограничение потока не является проблемой для пластиковых фитингов холодного расширения, они гораздо более распространены, чем пластиковые обжимные фитинги PEX. Металлические фитинги холодного расширения часто выбирают, когда необходим резьбовой фитинг. Фитинги CEP PEX из нержавеющей стали также могут быть хорошей альтернативой в этой ситуации из-за их высокой прочности, снижающей риск поперечной резьбы или растрескивания под напряжением. Кроме того, они также решают проблемы коррозии и ограничения потока.

Установка обжимных (F2159) и холоднорасширяемых (F1690) пластиковых фитингов PEX

Основное различие между этими двумя типами фитингов заключается в способе их установки и используемой трубе.

Холодное расширение устанавливается путем расширения трубы (PEX-A) и манжеты, которая устанавливается на конец трубы с помощью электроинструмента. Ручные ручные инструменты также доступны для небольших работ. Когда труба и манжета расширяются, фитинг вставляется и удерживается в этом положении в течение короткого времени, позволяя трубе и манжете снова сжаться для создания соединения.

С другой стороны, обжимные фитинги устанавливаются с помощью медного обжимного кольца, которое проходит снаружи трубы (PEX-B или PEX-C).Соединение закрепляется с помощью обжимного инструмента, сжимающего медное кольцо. Подробнее о том, как устанавливать обжимные фитинги, читайте в нашем блоге здесь.

также могут быть установлены с обжимным зажимом из нержавеющей стали, для которого требуется инструмент, отличный от обжимных колец. Для получения дополнительной информации о том, как использовать зажим из нержавеющей стали для установки фитингов Pex, см. наш блог здесь.

Если вы планируете использовать пластиковые фитинги PEX, обратите внимание на некоторые существенные различия между обжимными фитингами и PEX холодного расширения.Каждый из них состоит из одного и того же материала, поэтому основные соображения при принятии решения основаны на том, насколько важна для вас скорость потока, и, во-вторых, какие инструменты у вас есть для установки, поскольку для каждого типа фитинга требуются определенные инструменты.
