Производство резьбовых и обжимных муфт для арматуры

B.B. ДЬЯЧКОВ, инж. (НИИЖБ), Прочность и деформативность резьбовых механических соединений арматуры

Возрастающие объемы монолитного строительства в России диктуют необходимость перехода на более надежные и скоростные технологии возведения зданий и сооружений. При проектировании и возведении высотных зданий и сооружений из монолитного железобетона возникает проблема быстрого и качественного соединения арматурных стержней, так как длина поставляемой на стройплощадку арматуры ограничена условиями транспортировки и не превышает 12 м.

В настоящее время в России для соединения арматурных стержней применяются в основном два вида соединений — сварные и внахлестку без сварки. Причем сварные и нахлесточные соединения имеют ряд существенных недостатков, которые говорят о целесообразности применения механических соединений.

Применение сварных соединений связано с большой стоимостью электроэнергии, привлечением высококвалифицированных сварщиков и сложным контролем качества. Более простым является соединение внахлестку без сварки, но и оно также имеет ряд недостатков: перерасход арматуры за счет перепуска стержней; необходимость установки дополнительной поперечной арматуры в зоне нахлестки; затруднение бетонных работ в густоармированных конструкциях.

Применение резьбовых механических соединений исключает эти недостатки. Кроме того, в ряде конструкций соединения внахлестку вообще не допускаются.

В связи с этим все больше внимания уделяется механическим соединениям, но из всех их типов в нашей стране наибольшее применение получили только опрессованные стыки арматуры периодического профиля и соединения с помощью муфт арматуры винтового профиля.

В НИИЖБе в лаборатории арматуры были выполнены исследования прочности и деформативности таких соединений. Целью исследований было определение геометрических размеров муфт и усилия обжатия, обеспечивающих выполнение требований прочности и деформативности, установленных для растянутых соединений, и разработка рекомендаций по их применению [1].

Необходимость проведения исследований резьбовых механических соединений арматуры и их сертификация в системах ГОСТ Р и Мосстройсертификация обусловлена острой потребностью строительства в таких соединениях.

Лабораторией арматуры были проведены сертификационные испытания соединений LENTON и BARTEC.

В процессе их выполнения были разработаны технические условия [2,3], в которых установлены основные требования к прочности и деформативности таких резьбовых механических соединений (табл.1).

Испытания проводились на механических соединениях LENTON производства корпорации «ERICO» (рис.1) и BARTEC производства фирмы «DEXTRA» (рис.2) арматуры класса А500С диаметрами 12,25,40 мм.

Оба соединения относятся к сжато-растянутым, т.е. к таким соединениям, которые могут воспринимать сжимающие и растягивающие усилия.

На рис.1 и 2 представлены так называемые стандартные механические соединения, предназначенные для соединения стержней одного диаметра, коща при монтаже арматуры на стройплощадке хотя бы один из соединяемых стержней может свободно вращаться.

Принципиальное отличие этих соединений между собой заключается в способе нарезки резьбы.

Соединения LENTON имеют разнонаправленную конусную резьбу (рис.З), которая исключает возможность своего повреждения до того, как достигается полное зацепление резьбы.

Резьба на концах арматурных стержней для механических соединений BARTEC создается следующим образом: стержень отрезается под прямым углом; путем холодной высадки производится увеличение диаметра конца стержня, на котором будет нарезана резьба; на конце стержня нарезается резьба. За счет увеличения диаметра конца стержня путем холодной высадки ослабления сечения стержня после нарезки резьбы не происходит (рис.4).

Испытывалось по 2-3 образца-близнеца. Механические свойства некоторых образцов механических соединений приведены в табл. 2,3.

Из этих таблиц видно, что деформативность соединений не превышает 0,1 мм, т. е. удовлетворяет техническим требованиям [2,3]. В противном случае большая деформативность приводит к недопустимой ширине раскрытия трещин в эксплуатационной стадии работы железобетонных элементов.

Все механические соединения должны быть затянуты ключом с усилием, приведенным в табл. 4.

Сертификационные испытания включали в себя растяжение при отрицательных температурах соединений BARTEC арматуры диаметром 12 и 40 мм (по 6 образцов) и по одному исходному образцу каждого диаметра. В табл. 5 приведены результаты испытаний механических соединений BARTEC при отрицательных температурах.

Сначала проводились испытания соединений стержней и исходного стержня диаметром 40 мм при температуре-45°С. Как показывают результаты, приведенные в табл. 5, два из четырех испытанных образцов разрушились по арматурному стержню пластично вне стыка. Однако два других образца разрушились хрупко по обрезу муфты, причем прочность одного из них оказалась даже ниже нормативного значения предела текучести исходной стали (500 Н/мм2), что не удовлетворяет требованиям технических условий. Поэтому оставшиеся два образца соединений диаметром 40 мм были испытаны при температуре -30°С. Из них один разрушился по арматурному стержню вне стыка, а второй — хрупко по обрезу муфты при напряжениях, превышающих нормативное значение временного сопротивления исходной стали. Следовательно, результаты испытаний соединений арматуры диаметром 40 мм при температуре -30°С можно считать удовлетворяющими требованиям технических условий.

Аналогично испытывали образцы диаметром 12 мм. Первые три образца при температуре -50°С показали удовлетворительные результаты, поэтому испытания оставшихся трех образцов проводили при температуре -65°С. Они также показали удовлетворительные результаты.

Оценка прочности механических соединений LENTON при отрицательных температурах была выполнена на основании данных, предоставленных корпорацией «ERICO» удержания этой нагрузки в течение 10 с нагрузка увеличивалась до разрушения образца.

Оценивая результаты испытаний при отрицательных температурах, можно сделать вывод об области применения всего сортамента (12-40 мм) механических соединений LENTON и BARTEC до -30°С — область применения назначена по наихудшим результатам испытаний. Необходимо отметить, что расчетная отрицательная температура для Москвы составляет -28°С, т. е. механические соединения LENTON и BARTEC в Москве применяться могут.

1. Впервые в России были разработаны технические условия для резьбовых механических соединений арматуры, где указаны требования прочности и деформативности соединений, геометрические размеры соединительных муфт и их области применения.

2. Устройство резьбовых механических соединений не требует привлечения высококвалифицированных специалистов. При этом значительно сокращаются расход арматуры и время на устройство стыка.

Муфты для арматуры обжимные и винтовые: монтаж, характеристики, цена

Ускорить механический процесс соединения любых видов арматуры, включая термоупрочненную, стало возможно с появлением на строительном рынке специальных муфт. Их использование эффективнее стыковки сваркой и других способов. Зарекомендовали себя в местах с нестабильной почвой и сейсмоопасных зонах.

Оглавление:

Классификация и описание
Порядок проведения работ
Цены

Что это такое и их виды

Каркас собирается из отдельных стержней, плотно скрепленных между собой. Стыковка классическими методами имеет определенные минусы:

соединение прутков, идущих в одном направлении, выполняется внахлест;
качественная вязка требует большого количества времени;
закрепить арматурные прутья одной сваркой невозможно из-за вероятности разрыва;
сочетание сварки с вязкой дает положительный результат, но это занимает лишние рабочие силы.

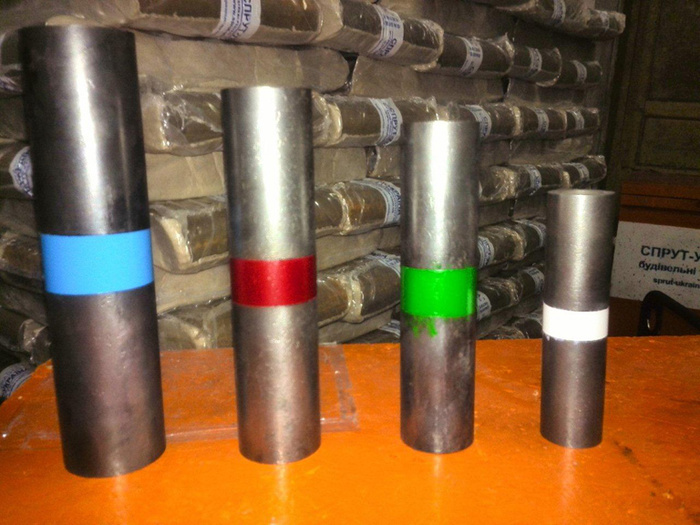

Муфты представляют собой цилиндры из высокопрочного металла, пустотелые изнутри.

1. Элементы могут иметь длину от 70 до 200 мм.

2. Внутри изделий находится определенный тип фиксации:

резьбовое соединение;
обжимные кольца.

Это не дает стержню разболтаться во время эксплуатации и выпасть.

3. Толщина стенок муфт варьируется в промежутке 2-5 мм.

Согласно результатам испытаний, проведенных на основании нормативных документов ГОСТ 12004-81 и 10922-12, были разработаны технические условия с информацией по проектированию и монтажу конструкций.

Вид		Способ действия	Плюсы	Минусы
Обжимные		Путем опрессовки металлических прутьев.	Быстрота процесса; низкий расход арматуры. Не требуется привлечение людей со специальным техническим образованием, согласно ГОСТ 34278-2017 рабочие могут быть аттестованы квалификационной комиссией предприятия.	Требуется использование дополнительного оборудования.
Винтовые	Стандартные	Для стержней с одинаковым сечением.		Можно купить некачественно изготовленное изделие, производители делают замену стали на более дешевый, низкосортный металл.
	Резьбовые соединения
	Сварные	Используют с прокатным профилем.
	Переходные	Применяют, когда необходима затяжка муфты на арматуре разного диаметра.

	Позиционные муфты с параллельной резьбой	Для плотно зафиксированных прутков.
	Концевые (приварные)	Стыковка арматуры с элементами конструкций.

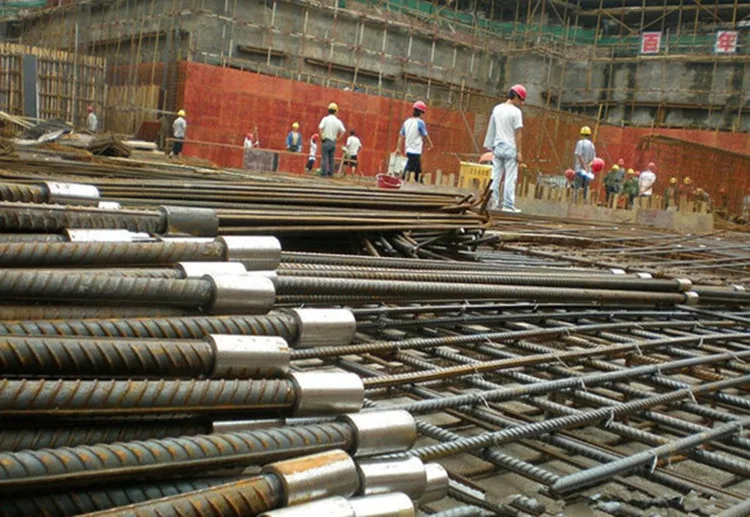

Основным положительным моментом является удобство выполнения монтажных работ.

1. Процесс сборки самого сложного резьбового узла занимает <10 минут, а если стержень обжимается, то в 2 раза меньше.

2. Согласно статистике расход металлопроката на 10-20%.

3. Резьбовые муфты требуют предварительно подготовить стык прутьев:

нарезка может быть конической или прямой, аналогичной по форме той, которая выполнена внутри соединительной детали;
решение о типе резьбы принимается на стадии подготовительных работ;
коническая резьба позволяет крепить стержни сечением 50 мм.

4. Обжимные варианты стыкуются при помощи специальных затягивающих гаек, встроенных колец и других видов крепежа:

имеют малый размер, компактные;
надежные фиксаторы;
используются для крепления арматуры, несущей нагрузку.

Прутья, собранные с помощью муфт, по надежности не уступают аналогичным не сегментированным.

Способ стыковки и порядок проведения работ зафиксирован в ГОСТ34278-2017, а также в ГОСТ 1.0-2015 и 1.2-2015.

1. Согласно нормативным документам, муфта может применяться для арматуры класса А400-600 с сечением 12-40 мм.

Категория соединения	Предъявляемые требования	Особые условия
D	Действие многоцикловых нагрузок.	Выдерживает >2 млн циклов нагрузки.
S1	20 циклов попеременного растяжения-сжатия в зоне крепежа.	Устойчивость к сейсмическим толчкам.
S2	4-8 циклов переменной упругопластической нагрузки.	Устойчивость к сейсмическим толчкам.

2. Данное изделие проходит обязательную проверку на:

разрывное усилие;
деформацию стыка;
прочность при нагрузках;
геометрические параметры.

Для эффективного действия муфты ее крепление должно выполняться соответствующими инструментами до момента полной затяжки.

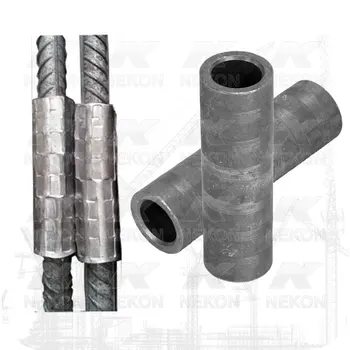

4. Технологический процесс стыковки путем обжима не требует специального оборудования для формирования резьбы. Порядок проведения монтажных работ:

муфты устанавливаются на прутки в местах планируемого соединения;

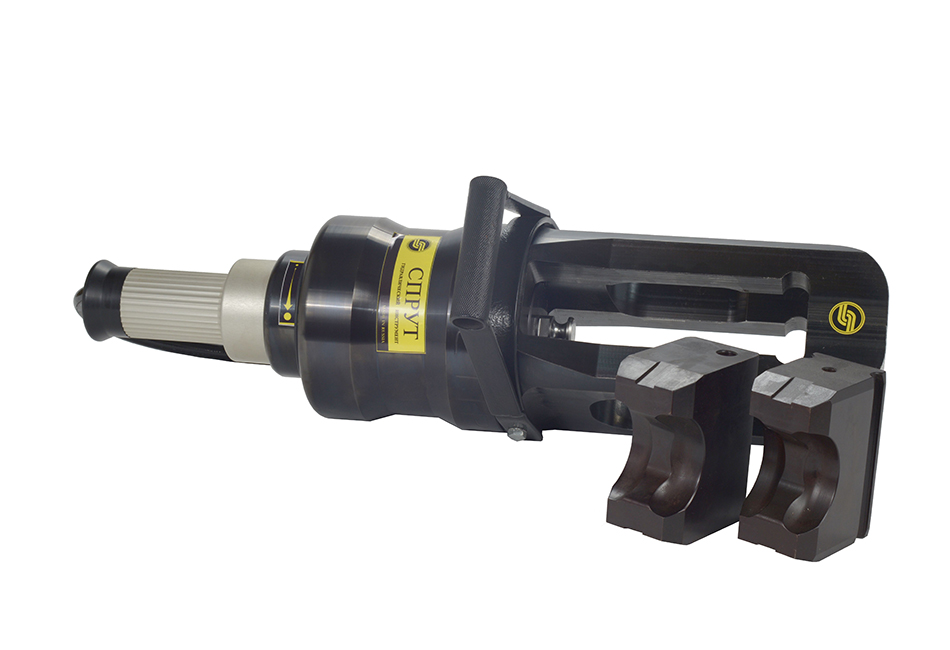

при помощи гидравлического приспособления деталь обжимается;
производится контроль качества сборки путем инструментальной проверки.

Для работ требуется только гидравлическое оборудование. Сложностью являются проблемы установки аппаратуры в местах большой плотности армирования. Скорость стыковки по этой технологии не превышает 5 мин.

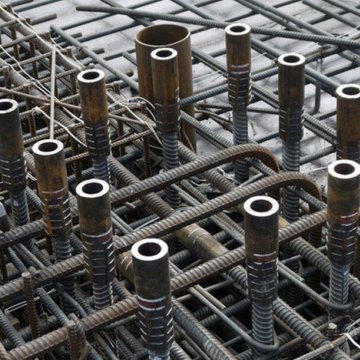

5. Процесс крепления резьбовых муфт:

выполняется центрование;
на торцах стержней нарезается резьба;
специальным ключом навинчивается муфта.

Использование при монтаже динамометрического ключа упрощает контроль качества стыков.

6. Изделия с резьбой делятся на два типа:

с конической формой чаще всего используют при строительстве объектов, не несущих стратегического назначения;

с параллельной резьбой применяют в случаях, когда к строениям предъявляются повышенные требования безопасности, например, при возведении объектов в сейсмически опасных зонах.

Детали с параллельной резьбой по размеру меньше, чем аналоги с конической формой. При этом сечение прутка идентично.

7. Применение крепежа позволяет выполнить стык стержней, имеющих любой пространственный угол наклона. Также можно:

делать неограниченное количество соединений;
контролировать качество стыка при удлинении муфты;
сохранить целостность каркаса при разрушении монолита;
равномерно распределить нагрузку и прочность по длине прута.

Стоимость

Цена изделий в среднем держится в одинаковом диапазоне и зависит от компании изготовителя, материала и региона. Купить можно как в розничной сети, так и заказав у производителя.

1. Муфты резьбовые:

Вид	Сечение	Внешний диаметр, мм	Резьба	Длина, мм	Материал	Масса, кг	Цена, руб
Стандартные	20-40	31 — 59	М20х2,5 – М40,2х3,0	50-95	Сталь	0,175-1,085	204,27-404,29
Переходные	25/28	41	М25,5х2,5/ М28,6х3,0	70	Сталь	0,375	453,47
	28/32	47	М28,6х3,0/ М32,6х3,0	75		0,533	535,6
	36/40	59	М36,5х3,0/ М40,2х3,0	95		1,085	960,64
Позиционные	20-40	31 — 59	М20х2,5 – М40,2х3,0	50-95	Конструкционная сталь	0,175-1,085	306,41-606,44

2. Муфты обжимные:

Тип	Сечение	Внешний диам-р, мм	Толщина стенки, мм / варианты переходов	Длина, мм	Мат-л	Масса, кг	Цена, рубли
Стандартные 1	16-40	30-70	5-12	80-200	Сталь	0,189-3,421	95-480
Стандартные 2	16-40	30-70	5-12	130-320		0,437-5,473	110-600
Переходные	22/20	42	22/18-22/16	110		0,83	240
	36/32	63	36/28-36/25	180		2,956	440
	40/36	70	40/32-40/28	300		4,33	700

В большинстве случаев компании предоставляют скидки, зависящие от стоимости заказа. Вся информация обсуждается индивидуально с покупателем.
