Виды соединений трубопроводной арматуры | АрмПроф

Все виды соединения арматуры можно разделить на две большие группы: разъёмные и неразъёмные. Неразъёмное соединение (в большинстве случаев сварка, иногда — пайка) используется там, где герметичность или иные характеристики соединения других видов по тем или иным причинам не подходят.

К наиболее распространённым видам разъёмных соединений трубопроводной арматуры относятся:

Фланцевое;
Муфтовое;
Штуцерное.

Фланцевое соединение

Фланцевая трубопроводная арматура получила широкое распространение, и применяется на трубопроводах самого разного назначения. Главным преимуществом фланцевого соединения можно назвать способность воспринимать осевые усилия, а также возможность быстрого монтажа/демонтажа арматуры. Для обеспечения герметичности фланцевых соединений применяют прокладки из резины или других материалов.

Слово «фланец» образовано от немецкого Flansch, и означает плоскую пластину из металла с отверстиями для крепежа, расположенную на конце трубы. Чаще всего эта пластина круглая, фланцы других форм применяются реже.

Трубопроводная фланцевая арматура имеет немало достоинств. Надёжное фланцевое соединение способно сохранять герметичность даже при высоких рабочих давлениях. Устанавливать и демонтировать её можно неограниченное количество раз. На многих технологических трубопроводах установка фланцевой запорной арматуры обязательна, так как только такая арматура может обеспечить периодический доступ для очистки и эксплуатационного обслуживания трубопровода.

В зависимости от вида и технических характеристик запорной фланцевой арматуры, фланец может изготавливаться из того или иного материала. Как правило, это различные сорта стали, серый или ковкий чугун.

Фланцы, изготовленные из ковкого чугуна, могут работать в более широком диапазоне температур и давлений, в сравнении с запорной арматурой из серого чугуна. Стальные фланцы способны выдержать высокую температуру.

Недостатки фланцевого соединения вытекают из его достоинств. Оборотной стороной высокой надёжности и прочности становятся немалая масса и размеры арматуры с фланцевым соединением.

Как правило, фланцевая запорная арматура устанавливается на трубопроводах диаметром от 50 мм. В нашем каталоге представлен широкий выбор фланцевой трубопроводной арматуры по доступным ценам. Это фланцевые клиновые и фланцевые шиберные задвижки, дисковые поворотные фланцевые затворы, вентили, краны.

Муфтовое соединение

Для присоединения арматуры малого и среднего диаметра, устанавливаемой на трубопроводах среднего и низкого давления, используется муфтовое соединение. Резьбовое муфтовое соединение трубопроводной арматуры способно обеспечить необходимую прочность и герметичность, при условии применения различных уплотнителей.

Присоединительные патрубки арматуры с муфтовым соединением для удобства монтажа изготавливаются в виде шестигранника. Резьба, как правило, трубная. Дюймовая резьба с мелким шагом в соединении с уплотнительным материалом (льняная нить, лента ФУМ, или уплотнительные гели) создаёт должную герметичность соединения.

Разъёмное муфтовое соединение не требует применения дополнительного крепежа. Муфтовая трубопроводная арматура может иметь внешнюю или внутреннюю резьбу, или же обе сразу. Выбирая трубопроводную арматуру с муфтовым соединением, важно подобрать изделие с правильных типом резьбы.

В нашем каталоге трубопроводная муфтовая арматура представлена в широком ассортименте: муфтовые клиновые задвижки, муфтовые шаровые краны, муфтовые запорные вентили, и другие изделия.

Штуцерное соединение

К разновидностям соединения трубопроводной арматуры при помощи резьбы относится штуцерное соединение. Присоединительный конец арматуры с нарезанной наружной резьбой притягивается к трубе с помощью накидной гайки. Такое соединение характерно для арматуры с малыми диаметрами, специального назначения. Также при помощи штуцерного соединения к трубопроводам подсоединяют контрольно-измерительные приборы, термостаты и иное оборудование.

Выбор трубопроводной арматуры с тем или иным видом соединения следует делать, исходя из особенностей трубопровода, эксплуатационных требований и технических характеристик арматуры.

Российские и зарубежные производители предлагают огромный ассортимент запорной арматуры, и затруднений с поиском необходимого изделия не возникает.

С любыми вопросами относительно выбора трубопроводной арматуры, её технических характеристик, цены и условий доставки вы можете обратиться к нам удобным для вас способом связи.

Понравилась статья? Расскажите друзьям

Муфты для арматуры | ЭкоСтройПроект

Среди основных направлений работы волоколамского завода «ЭкоСтройПроект» выделяется успешное производство стальных муфт для соединения арматуры: резьбового типа (с конической и цилиндрической резьбой) и обжимного типа (с мобильным гидравлическими станциями). На российском строительном рынке данные муфты представлены партнёрскими дилерскими сетями нашего холдинга под торговым марками «КонКон», «РоллКон» и «ПРЕСКО». Предлагаемые строителям и проектировщикам системы механического соединения от завода «ЭкоСтройПроект» представляет собой универсальные способы соединения арматурных стержней без использования сварки с существенной экономией арматуры за счёт минимализации «нахлёста».

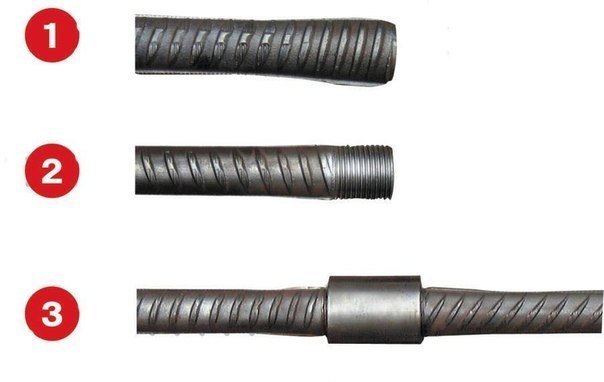

В рамках предлагаемых нашими инженерами резьбовых систем «МСА» стык арматуры происходит посредством специальной соединительной муфты — стальногог цилиндра с внутренней конической резьбой аналогичной профилю резьбы на стержнях, который наносится (или накатывается предварительно).

Технология механического соединения арматуры (МСА), при её внедрении в строительный проект, позволяет получать равнопрочные соединения по всей длине арматурной конструкции при существенно меньших затратах, как времени, так и ресурсов. Равнопрочный стержень в отличие от соединений «внахлест» (при стандартной вязке арматуры) гарантирует равномерность распределения нагрузок по всему арматурному каркасу и как следствие его большую стабильность уже в готовом железобетонном объекте. Это принципиально важно для особо-прочных объектов, строительства в сейсмоопасных районах (например на Дальнем Востоке, Кавказе или в Крыму). При достижении равнопрочности каждая муфта становится элементом равно-связанным с обоими соединяемыми арматурными стержнями, которые демонстрируют качества «непрерывности», например при испытаниях на деформации или разрыв (производились в лабораториях НИИЖБ им.

Гвоздева). Все предлагаемые системы МСА завода «ЭкоСтройПроект» полностью сертифицированы, имеют обширное портфолио успешных внедрений в проекты, документы, подтверждающие соответствие ГОСТу 34278-2017 («Соединения арматуры механические для железобетонных конструкций»), технические свидетельства Минрегионразвития и ГосСтроя о возможности системы использоваться в строительстве по всей территории России, включая зоны с экстремальными условиями строительства.
После 10 лет успешной работы муфтовые соединения «ЭкоСтройПроект» — это равно универсальные и популярные системы механического соединения арматуры, подходящие для проектов любого масштаба в России и СНГ!

Отдельно отметим запас станков для нарезки и накатки резьбы для продажи клиентом, для сдачи в долговременную аренду, а также для подрядных работ. Наличие запасных частей и комплектующих для всех станков, включая специфические резцы также призвано обеспечить бесперебойную работу на объектах заказчиков. Отапливаемые цеха для сложных арматурных работ позволяют выполнять нарезку или накатку резьбы прямо на складских площадках партнёров «ЭкоСтройПроект», не занимая места для оператора на строительной площадке. В целом за счет своей неприхотливости станок запускается одинаково быстро на объекте или в цеху — в любых условиях. Большой штат опытных специалистов арматурщиков позволяет решать любые вопросы и существенно ускорить работы на проекте любого уровня. Кроме подрядных работ партнёры «ЭкоСтройПроект» может организовать обучение работников компании-клиента.

Отдельно отметим, что качество поставляемых муфт гарантируется собственным производством «ЭкоСтройПроект» в Волоколамске. Роботизированные цеха и качественная сталь гарантируют высокую точность производимой продукции и минимальные допуски до нескольких микрон. Автоматизированный заготовительный участок арматурного сырья позволяет производить большое количество муфт любой длины и диаметра.

Производство сертифицировано по стандартам ISO 9001, аналогичные сертификаты есть у операторов станков с ЧПУ на производстве. Несколько этапов контроля гарантируют точность каждой муфты. В общей сложности «ЭкоСтройПроект» производит более 30 различных видов муфт, не считая больших типо-размеренных линеек. Современное высокоточное ЧПУ оборудование завода гарантирует точность резьбы согласно ГОСТ 34278-2017, который отдельно описывает «соединения арматуры механические для железобетонных конструкций», в том числе с цилиндрической (параллельной) резьбой, которая используется конкретно в муфтах Роллкон. Малые габариты муфты за счет данного типа резьбы обеспечивают уменьшение общего веса железобетонных конструкций и облегчают монтаж и опалубочных работы на объекте. В общей сложности по некоторым оценкам «ЭкоСтроПроект» может производить более 100 000 муфт в месяц — разных видов и диаметров, но всегда максимально качественно. Возможность располагать муфты Роллкон в одном сечении позволяет существенно экономить арматуру, усиливая позитивный эффект от внедрения механических соединений арматуры от «ЭкоСтроПроект».

Технологическая система с резьбовыми муфтами состоит из:

стальных муфт с резьбой различного типа (, изготовленные по по специальной промышленной технологии;
концевых анкеров для быстрой анкеровки арматурных стержней в железобетонных конструкциях
оборудования для нарезки или накатки резьбы на арматурных стержнях, прежде всего — фирменного запатентованного резьбонарезного станка
дополнительного оборудования: станка для ручной нарезки, сжимного соединения, а также гидравлического пресса холодного прессования
универсальногомонтажного оборудования (динамометрического ключа) для контроля затяжки

Соединение арматуры муфтовым методом имеет ряд ощутимых преимуществ для строителей и проектировщиков

Возможность соединения арматурных стержней всех диаметров, применяемых при армировании железобетонных конструкций
Минимальное увеличение диаметра стержня в месте соединения, не влияющее на величину защитного слоя бетона
Создание равнопрочного соединения на всю длину стержня
Полное исключение отвинчивания благодаря затяжке соединения с нормируемым усилием
Сохранение геометрической оси стержня по всей длине арматурного стержня
Механическое соединение может применяться при наличии арматурных стержней любой длины, формы, диаметра или комбинации диаметров арматуры
