Муфтовая арматура что это такое: Муфтовая арматура – способы применения, достоинства и недостатки + видео

Классификация арматуры — клапан обратный, электромагнитный, кран шаровый, Danfoss и Naval

Классификация арматуры по области применения

Арматура общего назначения используется в промышленности и жилищно-коммунальном хозяйстве. Изготавливается арматура в больших объемах и предназначена для трубопроводов воды, пара, газа, а также других сред со стандартными (условными) значениями технических параметров. Трубопроводная арматура общего назначения подлежит обязательной сертификации.

Арматура для особых условий работы предназначена для эксплуатации при условно высоких (максимальных) давлениях и температурах, при низких температурах (обогреваемая арматура), на токсичных и взрывоопасных производствах. Сюда так же относится энергетическая (сверхвысокие температуры) и криогенная (сверхнизкие температуры) арматура. Фонтанная арматура для нефтедобычи, арматура для абразивных, вязких и сыпучих материалов (песок, цемент, пульпа). Для эксплуатации требуется разрешение Госгортехнадзора России.

Арматура специального назначения не производится серийно. Выпускается по техническим требованиям конечного потребителя, с учетом требуемых эксплуатационных характеристик. Применяется на единичных промышленных объектах, на АЭС, ГЭС, ТЭС и др. Требуется разрешение Госатомнадзора России.

Арматура судовая выпускается для эксплуатации на морском и речном транспорте, с учетом повышенных требований к весу, размерам, стойкости арматуры к воздействию агрессивной среды и безотказности в работе. Выпускается в основном из латуни (бронзы), нержавеющей или легированной стали. Для сертификации этой арматуры применяется сертификат Морского Регистра.

Арматура сантехническая используется, в основном, в быту. Устанавливается в системах отопления (терморегуляторы Danfoss, балансировочные клапаны), в системах водоснабжения (водоразборные краны, смесители, сетчатые фильтры и т.д.) и в системах сточных вод и канализации. Кроме сертификата соответствия ГОСТу, эта арматура, обычно имеет и гигиенический сертификат.

Классификация арматуры по функциональному назначению

Арматура запорная применяется для перекрытия на трубопроводах потока жидкостей, пара, газов и должна обеспечивать заданную степень герметичности в соответствии с ГОСТ 9544-2005 «Арматура трубопроводная запорная. Классы и нормы герметичности затворов». К запорной арматуре относятся: задвижки стальные и чугунные, затворы дисковые, краны шаровые, клапаны (вентили). Недопустимо использовать запорную арматуру в качестве дросселирующих устройств (регулирование потока среды).

Арматура регулирующая предназначена для регулирования потока рабочей среды путем изменения ее параметров – расхода, давления, температуры и др. Регулирующая арматура подразделяется на устройства, работающие от внешнего привода (электрического, пневматического и др.) и устройства, использующие, в качестве привода или командного сигнала, энергию рабочей среды. Например, регулятор давления РДС, РД-НО (НЗ), рычажно-грузового действия РК и др.

Арматура запорно-регулирующая объединяет функции запорных и регулирующих устройств. К такой арматуре относятся клапаны запорно-регулирующие КЗР, дисковые затворы и заслонки с возможностью дросселирования потока, универсальные клапаны Danfoss (Данфосс) и терморегуляторы.

Арматура распределительно-смесительная предназначена для распределения потоков жидкостей или газов по определенным направлениям, в зависимости от заданных параметров или для смешивания потоков. Сюда входят смесительные и распределительные клапаны, сильфонные регуляторы температуры ТРЖ, РТЕ-21М, ТРТС и др.

Арматура предохранительная используется для автоматической защиты оборудования и трубопроводных систем при недопустимом повышении давления, методом сброса избытка рабочей среды в атмосферу (без противодавления) или в обратный трубопровод (с противодавлением). Сюда относятся пружинные и рычажные предохранительные клапаны, блоки предохранительных клапанов, импульсные устройства.

Арматура защитная и отключающая предназначена для автоматического отключения (защиты) оборудования при изменении направления движения среды или при изменении установленных параметров. Это отключающие и переключающие устройства, защитные котловые соленоидные клапаны (клапаны электромагнитные). К защитной промышленной арматуре, так же можно отнести фильтры сетчатые и фильтры магнитно-механические, основной задачей которых является защита трубопроводного оборудования от механического загрязнения.

Арматура обратная применяется для автоматического предотвращения гидроударов, а также обратного хода рабочей среды в трубопроводных системах. В невозвратно-запорной арматуре, кроме автоматической, реализована ручная функция управления потоком среды. Это клапаны обратные (затворы) поворотные, подъемные, шаровые, тарельчатые, пружинные и др.

Арматура контрольная используется для определения уровня жидкости в емкостях и резервуарах, а также для подключения или отключения приборов КИП и автоматики. Сюда относятся спускные вентили, рамки-указатели уровня, трехходовые краны-демпферы для измерительных приборов.

Арматура фазоразделительная предназначена для автоматического разделения рабочих сред в зависимости от их агрегатного состояния. Действие такой арматуры основано на различии термодинамических свойств или плотности разделяемых потоков. Сюда относятся конденсатоотводчики всех типов, воздухоотводчики и сепараторы.

Классификация арматуры в зависимости от конструкции

Задвижка — это запорная арматура, в которой запорный орган расположен вертикально, под углом в 90 градусов, к осевой линии магистральных патрубков. Задвижки чугунные или стальные, в которых запорный орган выполнен в виде клина называются клиновыми. Различают так же шланговые задвижки, конструкция которых предусматривает эластичный шланг, который пережимаясь, обеспечивает перекрытие транспортируемой среды. А также шиберные ножевые задвижки, предназначенные для установки на вязких и пульпообразных средах.

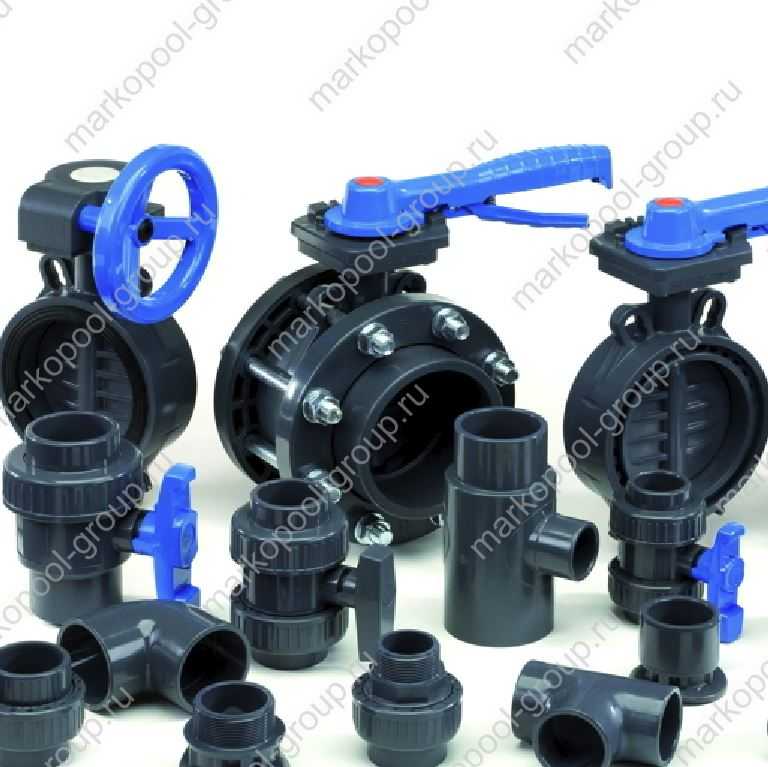

Затвор — это трубопроводная арматура, в которой запирающий (регулирующий) элемент имеет дисковую форму. Затворы дисковые имеют фланцевое или межфланцевое (стяжное) присоединение к трубопроводу. Стальные затворы дисковые (запорные или обратные) могут иметь присоединение под приварку. Преимуществами затворов является малый вес и небольшое гидравлическое сопротивление.

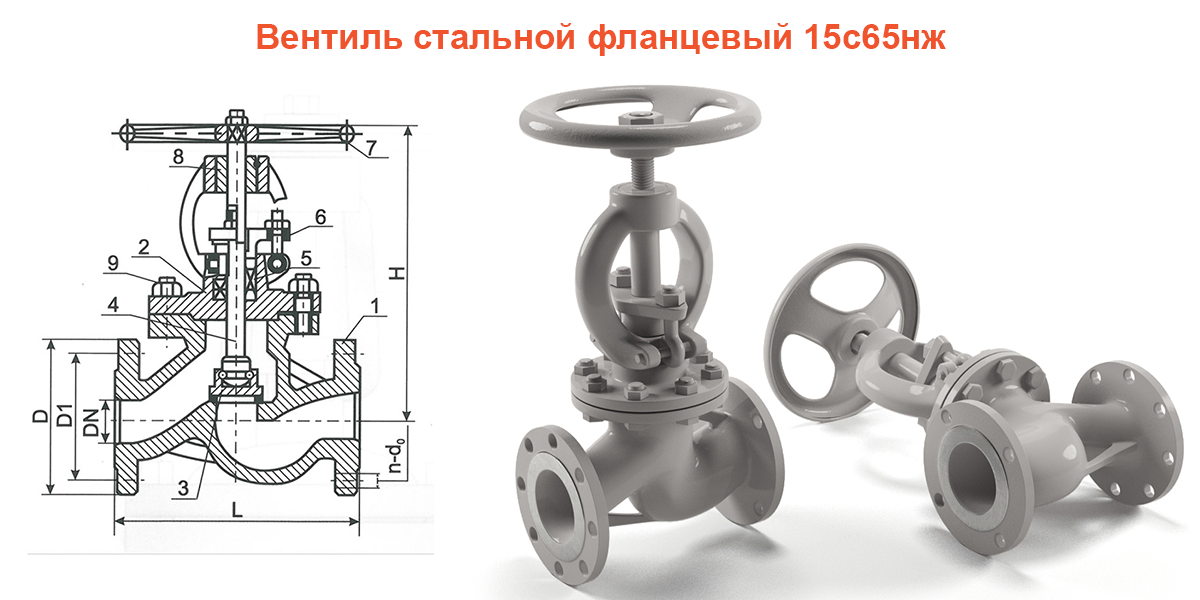

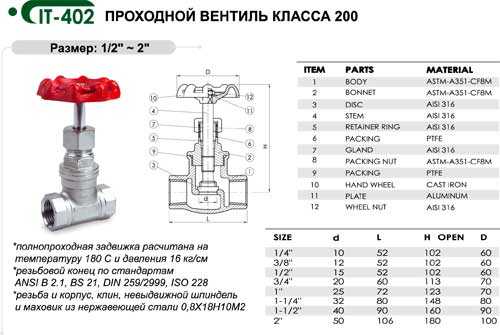

Клапан (вентиль) — это трубопроводная арматура, в которой запирающий или регулирующий тарельчатый элемент расположен горизонтально или под углом (прямоточные клапаны) к осевой линии магистральных патрубков. Конструктивно различают мембранные клапаны, в которых в качестве запорного элемента используется эластичная мембрана, (клапаны электромагнитные прямого и непрямого действия). Мембрана в таких клапанах выполняет функцию запорного органа, уплотнения запорного органа и уплотненного корпусного кольца. Регулятор (клапан регулирующий) по конструкции, представляет собой клапан, с установленным на него регулирующим устройством (приводом).

Кран — это трубопроводная арматура, в которой основной элемент имеет конусную или цилиндрическую форму и поворачивается на угол 90 градусов (кран пробко-сальниковый) или на угол 180 градусов (кран трехходовой). Кран шаровый — трубопроводная арматура, в которой запорный или регулирующий элемент имеет шаровую (сферическую) форму. Кроме запорных, различают регулирующие шаровые краны, например, Naval trim, Vexve. В регулирующих кранах шар имеет специальную конструкцию, предназначенную для изменения (регулирования) расхода рабочей среды.

Классификация арматуры по способу управления

Арматура ручного управления. Управление рычагом, маховиком, штурвалом или другим элементом конструкции арматуры осуществляется персоналом в ручном режиме на корпусе арматуры, (задвижки с маховиком, краны шаровые с ручкой и др.)

Арматура дистанционного управления конструктивно выполнена без органа управления и соединяется с ним дистанционно, при помощи адаптера – выносного или телескопического штока, штанг, рычагов. Например, задвижка чугунная МЗШ устанавливается на трубопроводе, под землей, а управление осуществляется при помощи штока, с поверхности земли, через специальный люк-ковер.

Арматура приводная. Управляется с помощью внешнего электрического, пневматического или гидравлического привода, установленного непосредственно на корпусе арматуры. Наиболее часто применяется на запорной и регулирующей арматуре. Также управление может быть осуществлено в ручном режиме, с помощью ручного дублера, обычно имеющегося на приводе (кроме клапанов электромагнитных (соленоидных), кранов с сервоприводом и др.).

Арматура автоматического управления. Управляется воздействием энергии рабочей среды непосредственно на запорный или регулирующий орган, мембрану, управляющее устройство, либо воздействием командного давления (сигнала) на такое устройство, полученное от автоматических приборов, датчиков и т.д. Например, регулирующие клапаны с позиционером, регуляторы давления Danfoss, РДС, регуляторы температуры РТ-ДО (ДЗ).

Классификация арматуры в зависимости от давления

Арматура вакуумная — ниже 0,1МПа (общепромышленная, судовая, специальная и контрольная арматура)

Арматура низкого давления — от 0 до 1,6МПа (общепромышленная, судовая, специальная и контрольная арматура)

Арматура среднего давления — от 1,6 до 10МПа (общепромышленная, специальная, криогенная и контрольная арматура)

Арматура высокого давления — от 10 до 80МПа (энергетическая, специальная, криогенная, контрольная и фонтанная арматура)

Арматура сверхвысокого давления — свыше 80МПа (энергетическая, специальная, криогенная, контрольная и фонтанная арматура)

Классификация арматуры в зависимости от температуры

Арматура криогенная, для сжиженных газов — температура ниже минус 153°С (клапаны, регуляторы, запорные устройства из специальных сталей и сплавов)

Арматура холодильных установок — температуры от минус 153°С до минус 60°С (холодильная техника Danfoss (Данфосс), запорно-регулирующая арматура из специальных и неметаллических сплавов)

Арматура для низких температур — от минус 60°С (специальная техника Danfoss, клапаны, регуляторы, задвижки из легированных марок стали 20ХН3Л, 09Г2С и др. )

Арматура средних параметров — температуры до плюс 450°С (трубопроводная арматура из углеродистых сталей 20Л, 30-35Л, 45Л и др.)

Арматура высоких параметров — температуры до плюс 600°С (трубопроводная арматура из специальных, нержавеющих и молибденистых марок стали ХМФ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ и др.)

Арматура жаростойкая — температуры свыше плюс 600°С (применяемые материалы в зависимости от индивидуальных условий эксплуатации – никель, молибден, титан содержащие сплавы)

Классификация арматуры по способу монтажа

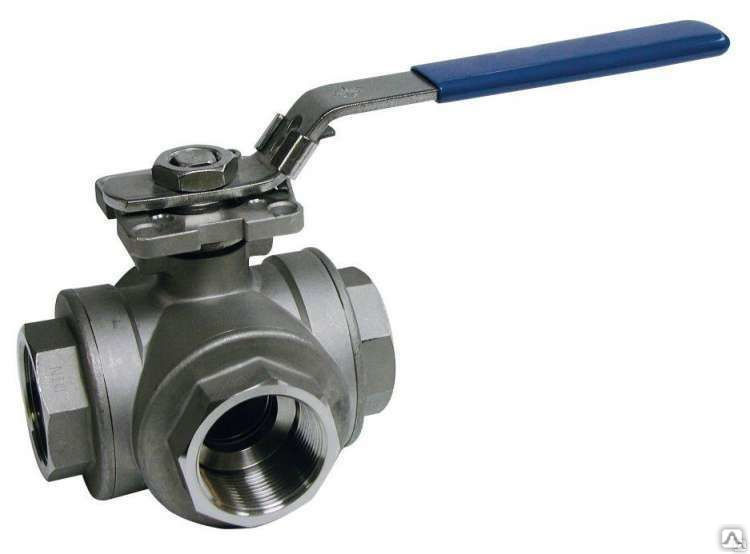

Арматура муфтовая. Монтируется при помощи муфт (внутренняя трубная, коническая, цилиндрическая или др. резьба). В основном это краны шаровые, чугунные вентили, клапаны небольших диаметров, Ду до 50 мм (в редких случаях до 80 мм). Применяется на бытовой сантехнической арматуре, на специальной и контрольной арматуре.

Арматура цапковая. Монтируется в трубопроводную систему при помощи наружной резьбы, с буртиком под уплотнительное кольцо. Применяется на специальной арматуре высокого давления, на трубопроводах с агрессивной рабочей средой и в случаях, где требуется обеспечить высокую надежность и быстроразъемность соединения.

Арматура штуцерная. Монтируется к трубопроводу с помощью патрубков с наружной резьбой. Ответная деталь трубопровода называется штуцер или ниппель (с внутренней резьбой). Применяется на некоторых типах шаровых кранов, клапанов, соединениях типа «американка» и на специальной (контрольной) арматуре.

Арматура под сварку. Монтируется к трубопроводу с помощью патрубков под приварку. Это самый надежный вид соединения. Используется, в основном, на энергетических задвижках и клапанах высокого давления. Так же, присоединение под приварку, широко применяется на кранах шаровых, на отечественной и импортной трубопроводной арматуре.

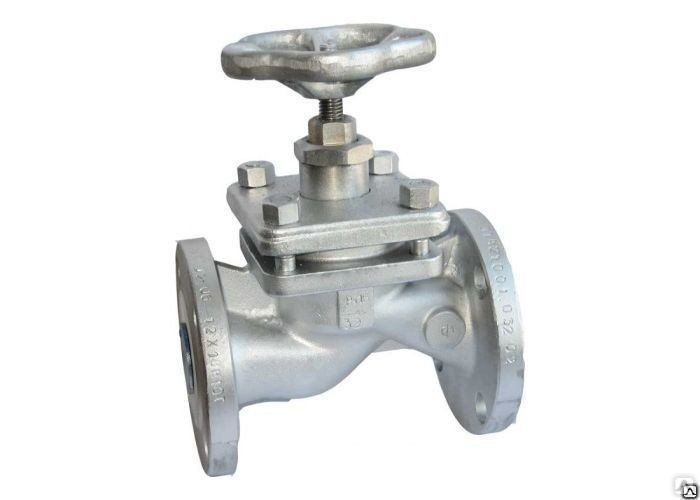

Арматура фланцевая. Монтируется к трубопроводу при помощи фланцев, в соответствии с ГОСТ 12815-80. Наибольшая часть задвижек чугунных и стальных изготавливается с фланцевым присоединением. Удобный монтаж, возможность быстрой замены оборудования на трубопроводе, позволяют применять такой вид соединения в большинстве случаев. Кроме задвижек, фланцевое соединение применяется на дисковых затворах, клапанах, кранах, при монтаже фасонных деталей и пожарного оборудования городской водопроводной сети.

Арматура стяжная. Межфланцевое (стяжное) присоединение широко используется для монтажа дисковых затворов, шиберных задвижек, некоторых типов обратных клапанов и регуляторов. Арматура стяжная не имеет своих присоединительных фланцев и стягивается шпильками между фланцами, установленными на трубопроводе. Преимуществом межфланцевой арматуры является надежность соединения и малая масса.

Классификация арматуры по способу герметизации к внешней среде

Арматура сальниковая. Герметичность арматуры, по отношению к внешней среде обеспечивается сальниковым узлом, который находится в постоянном соприкосновении с подвижным элементом арматуры – шпинделем, совершающим во время работы возвратно-поступательное движение. Разборный сальниковый узел применяется в задвижках, кранах, клапанах. Исключение составляет импортная трубопроводная арматура Naval, Danfoss, Jafar, где для обеспечения герметичности применяется одно или несколько О-образных колец.

Арматура сильфонная. Герметичность арматуры обеспечивается сильфонным узлом, который представляет собой гофрированный патрубок из нержавеющей стали или специальной пластмассы. Под действием нагрузки сильфон деформируется, но сохраняет свои свойства, обеспечивая герметичность и в затворе, и по отношению к внешней среде. Сильфонные узлы применяются в запорных клапанах, в регуляторах давления РДС, в предохранительных клапанах СППК и другой арматуре.

Арматура мембранная. В конструкции арматуры предусмотрен эластичный элемент – мембрана, которая выполняет функцию затвора, уплотнительного элемента затвора и уплотнения корпуса. Такая конструкция применяется в мембранных клапанах (электромагнитных, соленоидных) в запорных и предохранительных клапанах. Также, мембрана часто применяется в качестве чувствительного элемента у регуляторов давления воды или пара.

Арматура шланговая. Арматура, в которой перекрытие потока рабочей среды происходит пережатием эластичного шланга, называется шланговой. Эластомер обеспечивает герметичность и по отношению к внешней среде, и является запорным органом. Шланговые задвижки часто применяются для жидких, вязких и агрессивных сред, т. к. имеют отличную герметичность и нулевое гидравлическое сопротивление.

Муфтовая запорная арматура

Мы создаем стандарты!

E-mail: [email protected]

+375 (17) 215-10-66
+375 (17) 215-10-68

+375 (29) 190-65-12
+375 (29) 508-79-23

Главная » Каталог » Запорная арматура для систем водоснабжения и отопления » Муфтовая запорная арматура

Каталог продукции

• Запорная арматура для систем водоснабжения и отопления
• Арматура для радиаторов
• Детали трубопроводов
• Фитинги оцинкованные из чугуна
• Фитинги чугунные черные
• Фитинги латунные
• Трубы и фитинги PPR
• Внутренняя канализация
• Изоляционные, защитные и уплотнительные материалы
• Наружная канализация
• Напорные трубы и фасонные изделия из НПВХ
• КиП: Водосчетчики. Теплосчетчики. Манометры. Термометры
• Система креплений
• Смесители

Сортировка по производителю:

Все бренды Slovarm STC Valtec VP Словакия

Муфтовая запорная арматура — вид трубопроводной арматуры, присоединительные концы которой имеют внутреннюю резьбу, предназначенную для вворачивания трубы с концевой короткой резьбой. Данный вид арматуры устанавливается на трубопроводах с малыми и средними диаметрами.

1  2  3



2012-2022 «ОНИКАСТАНДАРТ»

О компании | Новости | Партнеры | Контакты

Создание сайта — Tanix

Продвижение сайта — Студия Борового

Что такое трубная муфта — Определение трубной муфты

Что такое трубная муфта?

A трубная муфта (или муфта) (используемая в трубопроводах или сантехнике) представляет собой очень короткую трубу или трубку с раструбом или внутренней резьбой на одном или обоих концах, что позволяет использовать две трубы или трубки одинаковых или разных размеров, которые должны быть соединены вместе. Муфты — это фитинги для труб, которые помогают удлинять или заканчивать участки трубопровода. Эти фитинги также используются для изменения размера трубы. Он также используется для ремонта сломанной или протекающей трубы.

Для большинства трубопроводов требуется, чтобы несколько отрезков трубы были соединены вместе или обрезаны, чтобы облегчить изменение направления и пересечение препятствий. Это требует достаточно быстрого способа соединения секций труб с сохранением целостности труб в процессе. Муфта для труб представляет собой трубный фитинг, используемый для соединения двух или более труб таким образом, чтобы между ними сохранялась непрерывность.

Корпус муфты для труб обычно изготавливается из того же или аналогичного материала, что и трубы, которые она соединяет. Они могут быть жесткими или гибкими в зависимости от величины движения, которому подвергается труба, а также могут быть постоянными или съемными. Муфта для труб может быть увеличена или уменьшена по внутреннему диаметру для соединения труб разных размеров, иметь Т-образную или крестообразную форму для соединения более двух труб или угловую форму для образования изгибов.

Полное торговое соединение используется для соединения труб малого диаметра. Он используется для соединения трубы с трубой или трубы с обжимным штифтом или ниппелем. Это резьбовые типы концов. Если два конца муфты разные (например, один с резьбой BSP и один с резьбой NPT), то его обычно называют адаптером.

Муфта полуторговая используется для отвода малого диаметра от сосуда или трубы большого диаметра. Это также резьбовые типы концов. Полумуфта короче полной муфты.

Переходная муфта используется для соединения труб разного диаметра. Переходная муфта имеет резьбу двух разных размеров с каждой стороны. Примером может служить муфта 3/4″ NPT на 1/2″ NPT. Переходные муфты обычно используются там, где небольшие технологические фидерные линии соединяются с большими цепями подачи или где устанавливаются фитинги малого диаметра.

Нет ограничений на применение фитингов, если нет ограничений на применение клапанов. Поскольку область применения трубопроводов продолжает расти, их прочность, универсальность, очень высокая скорость потока и высокая химическая стойкость идеально подходят для транспортировки или преобразования жидкостей, пара, твердых веществ и воздуха с одной ступени на другую. Муфты для труб используются для простого соединения даже двух труб. И хотя они обеспечивают надежное и надежное уплотнение, муфты для труб имеют гибкие соединения, которые не требуют использования какого-либо специального оборудования.

Везде, где есть трубопроводные сети, используются трубные муфты. Они используются для пожаротушения, отопления, подачи/удаления воздуха и хранения морской/пресной воды на кораблях и в открытом море. Возвращаясь к земле, трубные муфты используются для охлаждающих возвратных резервуаров, смазочных резервуаров, труб для сжатого воздуха и труб для пожаротушения на электростанциях. Так что это еще не конец. Муфты для труб часто используются при обслуживании заводов, электростанций, объектов водоснабжения и газоснабжения, производстве, проектировании конструкций, архитектурных работах и ​​другом оборудовании.

Hebei Sanvo является производителем и поставщиком качественной трубной муфты в Китае и имеет собственный завод, компанию и объединяет производство, продажу и обработку. Наши муфты для труб представляют собой резьбовые муфты, изготовленные из высококачественной углеродистой и нержавеющей стали, а также муфты для труб из углеродистой стали, муфты для труб из нержавеющей стали. Отделка муфты трубы оцинкованная или черная, поэтому существуют оцинкованная муфта трубы и черная муфта трубы.

В то же время, Hebei Sanvo является производителем и поставщиком качественных фитингов для труб, в дополнение к трубным муфтам, мы производим ниппели для труб и резьбовые фитинги для труб из нержавеющей стали, в том числе ниппели для труб из углеродистой стали и ниппели для труб из нержавеющей стали, ниппели для труб из оцинкованной стали, ниппели для черных труб, колена с резьбой, тройники с резьбой, заглушки для труб, заглушки для труб, муфты для труб, стопорные гайки и т. д. Цены на нашу продукцию для труб доступны для вас. Если вы просто заинтересованы в наших трубных изделиях, пожалуйста, не стесняйтесь нажать здесь для получения дополнительной информации.

Типы трубных муфт: Трубные фитинги

Трубная муфта или муфта предназначена для соединения или соединения секций трубы. Для соединения труб доступны различные типы трубных муфт. У каждого типа есть свои приложения. Иногда соединители труб также используются с клеями или прокладками для соединения труб.

Содержание

• Какие бывают типы трубных муфт?
• Применение муфт, используемых в трубах?
• Материалы, используемые для соединения труб?
• Различные типы трубных муфт?
• Выбор трубной муфты

Какие существуют типы трубной муфты?

Муфта для труб — это фитинг типа , используемый для соединения или соединения секций труб одинакового или разного диаметра.

Внутренняя трубная резьба, раструбное расположение или возможность пайки, пайки или сварки доступны для соединения секции трубы с помощью муфты.

Применение муфт, используемых в трубах?

Соединительные трубы имеют следующие области применения.

1. Соедините трубы одинакового или разного диаметра, чтобы увеличить общую длину трубы.
2. Соединительные муфты необходимы для соединения сломанных труб или участков утечки.
3. Для соединения труб разного диаметра.

Материалы, используемые в трубной муфте?

Следующие материалы используются для изготовления трубной муфты.

• ПВХ
• Алюминий
• Латунь
• Медь
• Бронза
• Нержавеющая сталь

Мы предлагаем вам также прочитать эту статью о типах фланцев с изображениями, используемыми в системе трубопроводов.

Различные типы трубных муфт?

На рынке доступны следующие типы трубных муфт в зависимости от их конструкции и принципа работы.

• Согласно конструкции
  • Полное соединение
  • Полумуфта
• В соответствии с рабочими
• Компрессионная муфта
• Муфта скольжения
• В зависимости от типа применения
• Муфта-переходник
• Постоянная трубная муфта
• Съемная трубная муфта
• В соответствии с материалом трубной муфты
  • Трубная муфта из ПВХ
  • Резиновая трубная муфта
  • Гибкая трубная муфта
  • Трубная муфта из углеродистой стали
  • соединение трубы нержавеющей стали

Мы подробно обсудим все вышеперечисленные муфты.

Полное соединение

В соответствии со стандартами ASME B16.11 и ASTM A182 SS доступны различные типы полных соединений для соединения труб диаметром от 1/8 дюйма до 4 дюймов. Эти муфты могут быть резьбовыми или муфтовыми.

Полумуфта

Полумуфта — это тип соединителя, который используется для соединения двух труб или труб с другими аксессуарами. Один конец полумуфты имеет резьбу или раструб. Тогда как другой конец муфты соединяется с трубой при помощи сварки.

Компрессионная муфта

Компрессионная муфта — это тип муфты, используемый для соединения выровненных труб или труб с другими трубными фитингами. При этом над стыком труб надевается шлицевая коническая втулка, муфта и два фланца наводятся на втулку для обеспечения необходимого контактного давления.

Скользящая муфта

Скользящая муфта представляет собой простое в установке соединение, состоящее из двух труб, расположенных таким образом, что внутренняя труба может выдвигаться на необходимую длину.

Чтобы устранить течь в трубе, сначала трубу обрезают до необходимой длины. После этого в один конец трубы вставляется скользящая муфта с упором, а противоположный конец свободно скользит по другому концу трубы. Таким образом устраняется протечка трубы.

Муфта-переходник

Муфта-переходник или трубный переходник состоит из резьбы или муфты разного размера на двух концах. Они используются для уменьшения потока жидкости из большей трубы в меньшую.

Несъемная муфта

В неразъемных трубных муфтах металлическая муфта соединяется с трубой с помощью пайки или пайки, тогда как для соединения трубы из ПВХ с муфтой используются клеи.

Съемная трубная муфта

В съемных трубных муфтах трубы и муфты соединяются с помощью резьбовых соединений или раструбного типа.

Выбор трубной муфты

Правильный выбор трубной муфты необходим, поскольку неправильные трубные фитинги могут вызвать утечку. Это может увеличить стоимость обслуживания и сократить срок службы. Перед выбором трубной муфты пользователи должны учитывать следующие моменты.

1. Тип трубки: жесткая или гибкая
2. Совместимость материала трубки с соединительным материалом.
3. Рабочая температура и давление
4. Химическая стойкость
5. Тип соединения: временное или постоянное
6. Размер муфты
7. Рабочие условия: Совместимость с внутренним или наружным использованием.
