Можно ли заливать армопояс частями: Залить армопояс по частям одному или привезти бетон и нанять работников? Выбрал третий вариант | Блог самостройщика

Потеет армопояс что делать. Идеальный дом: армопояс

Утепление армопояса на открытой веранде. В этой статье мы расскажем, как нужно утеплять армопояс за пределами стен дома. У нас с каждой из сторон дома находятся открытые веранды. Одна веранда видна на фото. Так как при строительстве дома из газосиликатных блоков армопоя собязателен — мы его изготовили в виде монолитной непрерывной полосы по всему периметру здания. Первую зиму мы прожили без окончательной изоляции всех мостиков холода. т.к. уже наступили холода и все работы по утеплению были прекращены. В течение следующего лета мы не только утеплили цоколь, но и утеплили армопояс, который проходит по открытой веранде.

Как правильно утеплить монолитный армопояс на открытой веранде (за пределами дома)

Чтобы отсечь мостик холода на входе в помещение — а мостиком холода в данном случае является часть армированного монолитного пояса, расположенного над открытой верандой — его необходимо правильно утеплить. Перед началом работ мы жесткой металлической щеткой тщательно очистили железобетонный армопояс от строительного мусора, накопившейся за год пыли и грязи.

• сетка для армирования — ее площадь должна превышать площадь утепления в 2,3 раза;
• «грибочки» для крепления утеплителя к армопоясу.

Выполненного из железобетона.

Утеплять армопояс можно или при строительстве (это самый верный путь) или через некоторое время после окончания строительства.

Не будем рассматривать причины неутепления армированного пояса одновременно со строительством — на это может быть много причин. Просто рассмотрим все известные нам варианты.

ВАЖНО! Утепление необходимо проводить только с наружной стороны здания!

Вариант 1: ширина армопояса уже ширины стены.

В этом случае можно эффективно утеплить армопояс и, если позволит ширина, сделать утепление и дальнейшую облицовку вровень с облицовкой всей стены. Для этого нужно взять утеплитель, ширина которого позволить разместить его в промежуток между армированным поясом и линией стены.

Вероятно, что придется воспользоваться ЭППС, т.к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет — воспользуйтесь пенопластом 80 мм. Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Если в качестве утеплителя будете использовать минвату — не забудьте о необходимости вентзазора между минватой и облицовочным кирпичом.

Вариант 2: ширина армопояса равна ширине стены, отделочные работы выполнены, зазора между армированным поясом и облицовкой нет.

В этом случае необходимо по всему фасаду на высоту армопояса выполнить дополнительное утепление. Если в двухэтажном доме армированный пояс выполнен между первым и вторым этажами и после второго этажа под мауэрлат, тогда по фасаду нужно будет выполнить два утепляющих пояса.

Чтобы это выглядело эстетично и долговечно, необходимо соблюсти некоторые правила:

• Для утепления армопояса можно использовать пенопласт, например, толщиной 80 мм — марка ПСБ-С 25. Высота утеплительного пояса рассчитывается следущим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линий армированного пояса.

• Как правильно готовить стены к утеплению, как крепить пенопласт, как его армировать с помощью сетки и затем штукатурить — мы очень подробно с фото рассказали в статье

• Для долговечности утеплительного пояся обязательно в верхней его части разместить отлив с капельником (отлив применяется также при монтаже окон, для защиты выступающего цоколя).
  Отлив необходим для отвода дождевой или талой воды от утеплительного пояса для вашего армопояся и размещается не горизонтально, а с уклоном от стены. Лучше всего использовать отлив, выполненный из оцинкованной листовой стали с полиэстеровым покрытием.

• Для крепления отлива необходимо выполнить пропил в стене над утеплительным поясом, завести верхний край отлива, выполнить герметизацию и закрепить с шагом от 30 см.

Для наружного утепления можно воспользоваться также напыляемым пенополиуретаном (ППУ), который сверху можно закрыть металлическим профилем. Не рекомендуем выполнять работы самостоятельно, так как он очень токсичен (вернее — токсичен один из его компонентов) и требуется установка для напыления — лучше воспользоваться услугами специализированных компаний.

Вариант 3: Армопояс на всю ширину стены, отделочные работы выполнены, есть зазор между стеной и облицовкой.

Сквозь облицовку по линии армопояса необходимо выполнить отверстия для заливки монтажной пены в зазор между наружной облицовкой и стеной (поясом). Шаг между отверстиями — не более 25 -30 см.

Запенивание производите поочередно через одно отверстие. Т.е., сначала запеньте нечетные (1,3,5, и т.д.) отверстия и дождитесь, пока пена отвердеет. Затем можно запенивать четные отверстия. При таком подходе вы сможете качественно выполнить утепление армопояса и сократить расходы на пену. Обязательно применяйте профессиональную пену — в конечном счете это будет выгоднее, чем выполнять повторное утепление через пару лет в следствие осыпания пены.

Современные материалы, предлагаемые рынком для теплоизоляции

Необычным новым (для нас) материалом является краска-термос «Изоллат» — это жидкое сверхтонкое покрытие для теплоизоляции стен, фасадов, трубопроводов, строительных конструкций. Слой толщиной 1 мм этого современного материала заменяет 40 мм минеральной ваты или 200 мм пенополистирола.

«Изоллат», кроме обширного перечня свойств, способствует значительному снижению теплопроводности конструкций. Мы не применяли этот материал, но если вам интересно, вы можете подробно прочитать здесь: www.

Знакомьтесь, изучайте — возможно вас это заинтересует.

До новых встреч, уважаемые читателя нашего блога !

Армированный пояс, он же монолитный пояс — это специальная конструкция, которая решает несколько задач.распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от нагрузки на стропильную систему крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным все просто, делаете кладку из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

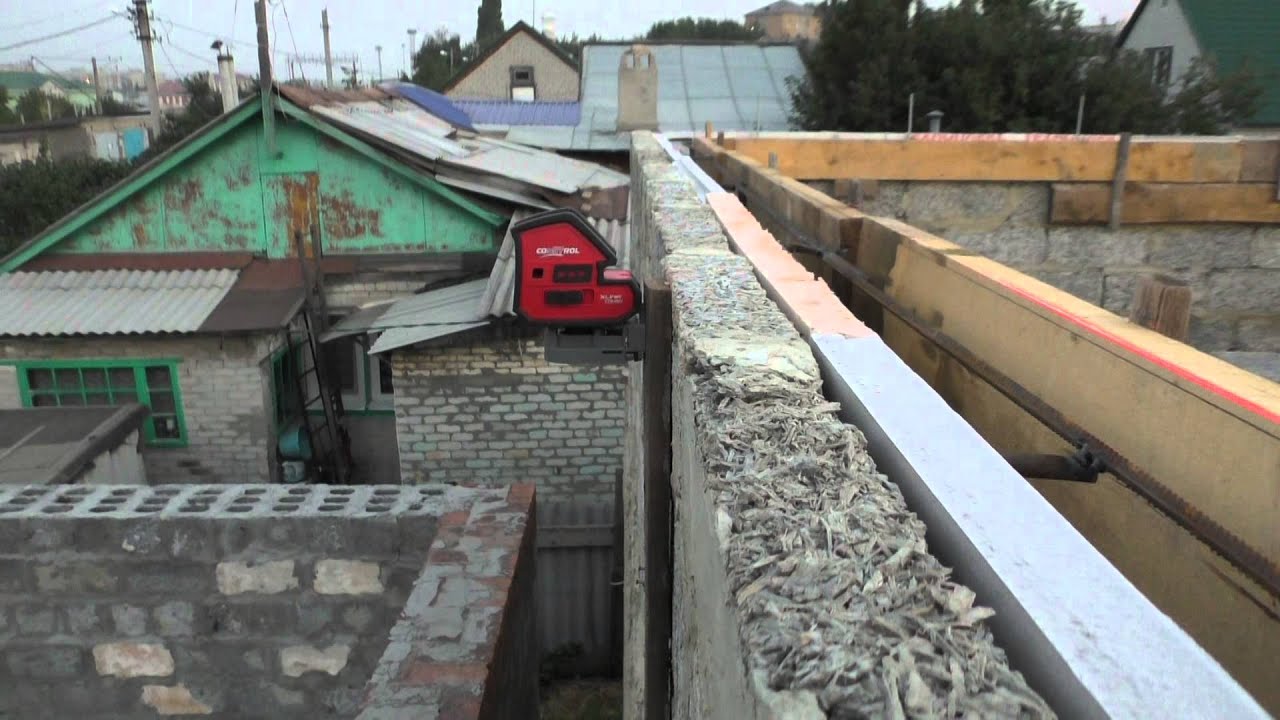

Необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газобетонного блока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить.

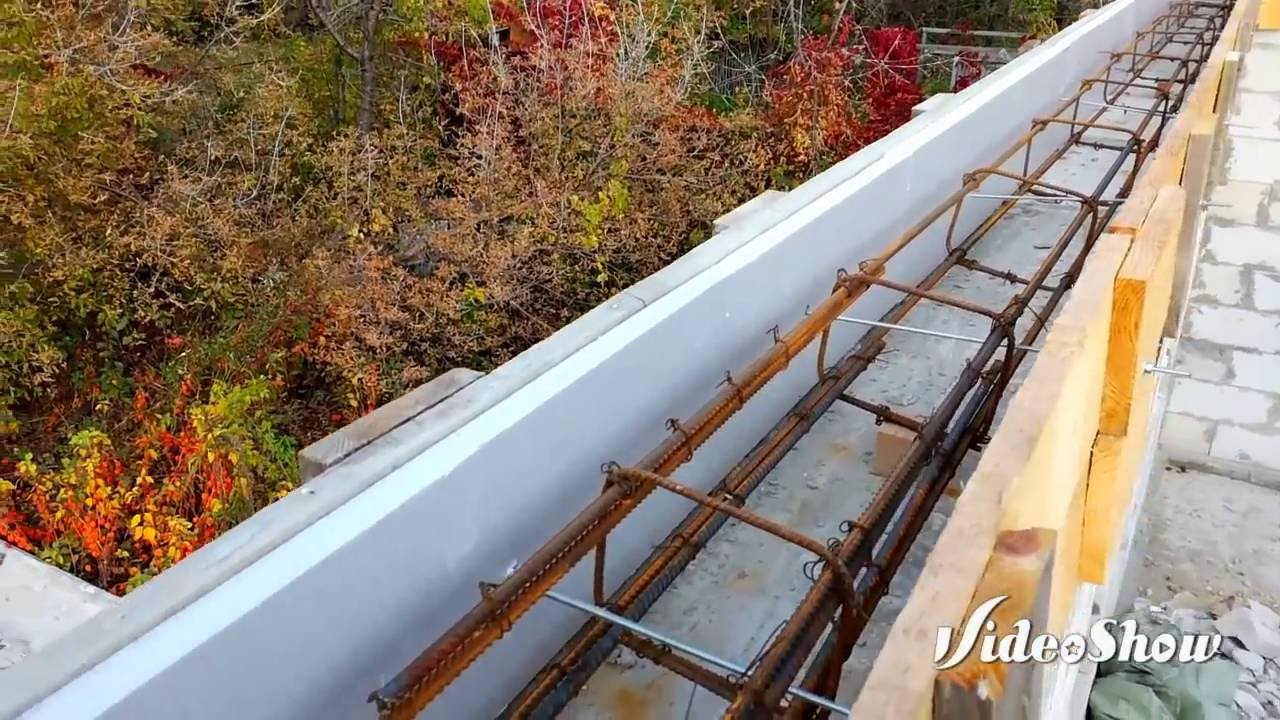

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры. Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см. Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п. К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном. Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства. Вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в раствор пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 21 дней после заливки.

Монолитный железобетонный пояс необходим:

Можно ли заливать армопояс зимой

Заливка в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные добавки в бетон. Используйте как можно меньше воды для приготовления бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем.

Какова минимальная толщина, высота, ширина.

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины прилегания плит или балок перекрытия.

Конденсат на армопоясе

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Армированный пояс , он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный.

Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
• под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Армопояс

Армопояс — это монолитная бетонная армированная конструкция, лежащая на стенах дома или фундаменте и равномерно распределяющая нагрузки. Армопояс строят для усиления кладки, для равномерности передачи нагрузки от перекрытий, для монтажа мауэрлата .

При строительстве армопояса под мауэрлат, в нём оставляют торчащие наружу шпильки, анкеры, куски арматур или проволоки для нанизывания потом бруса мауэрлата. Строить армопояс под мауэрлат рекомендуется, даже если кладка стен выполнена из полнотелого кирпича.

Поверх фундамента армопояс могут заливать, если фундамент старый или просто «слабый» либо фундамент не монолитный, а построен из ФБС. Ещё вариант: железобетонный пояс поверх кладки стен цокольного этажа.

Армопояс практически всегда замкнут в «кольцо». Незамкнутый армопояс может получиться, например, при его строительстве для крепления бруса мауэрлата в случае, когда невозможно сделать единое «кольцо». В таком случае стараются максимально снизить распорное давление стропил.

Армопоясы заливаются практически всегда, если стены дома строятся из блоков из ячеистых бетонов . Причина в том, что эти блоки не очень прочные, к тому же они могут давать неравномерную усадку. Армопояс же придаёт таким стенам пространственную жесткость. Также он не позволяет плитам перекрытия разрушить блоки, потому что у плит перекрытий может быть неглубокая зона опирания.

В домах из ячеистых бетонов первый армопояс льётся поверх стен первого этажа, а на него уже кладутся плиты перекрытия, нагрузка от которых равномерно распределяется не стены армопоясом. Второй армопояс уже льётся поверх стен второго этажа для крепления мауэрлата.

Ширина армопояса может быть равна ширине стены. Если его сделать уже, то потребуются доборные элементы, ставящиеся с наружной стороны стены. Высоту обычно делают 30 см.

Надо помнить, что армопояс становится очень сильным мостиком холода , т.к. у железобетона большой коэффициент теплопроводности . Поэтому необходимо обязательно утеплять его снаружи. Другой вариант — использование при заливке пояса доборного блока и утеплителя.

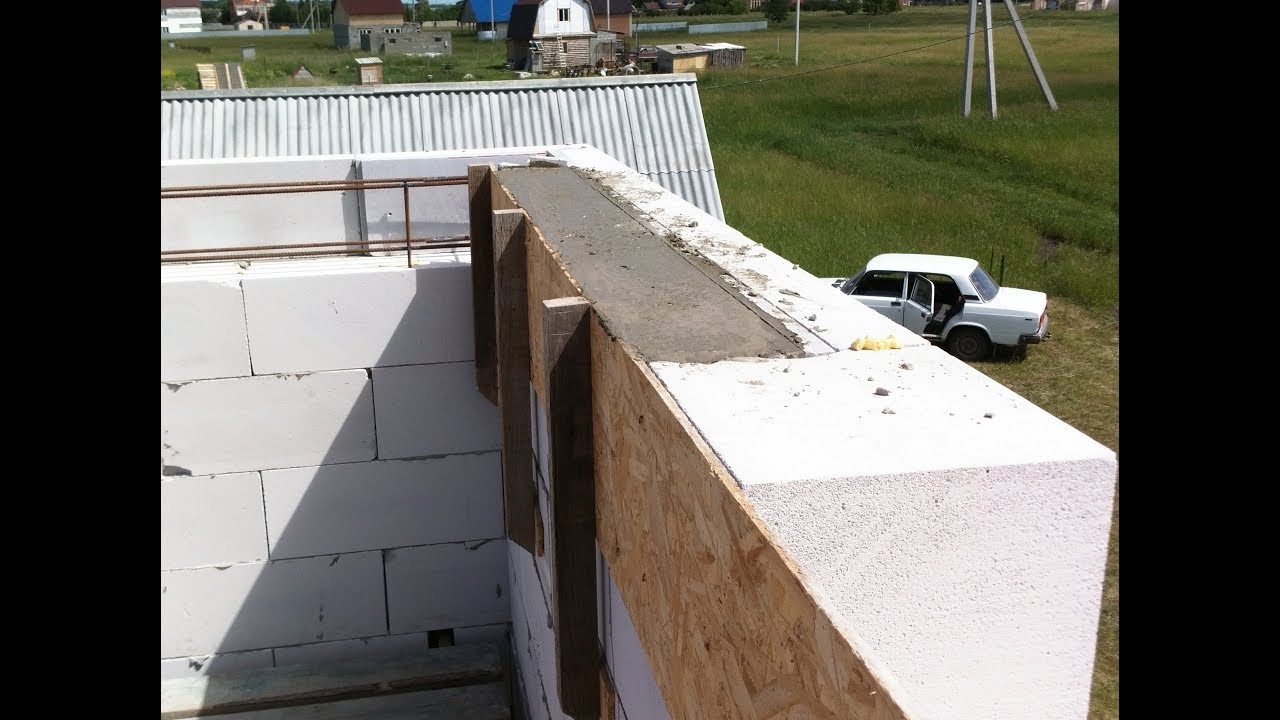

Опалубку крепят к стенам, вверху доски/листы обязательно соединяют поперёк, чтобы раствор не распирал стенки опалубки. Нужно обязательно удостовериться в жёсткости всей опалубочной конструкции во всех местах. Застывший в неправильной форме бетон создаст потом несколько проблем. А срезать лишнее на самом деле очень тяжело.

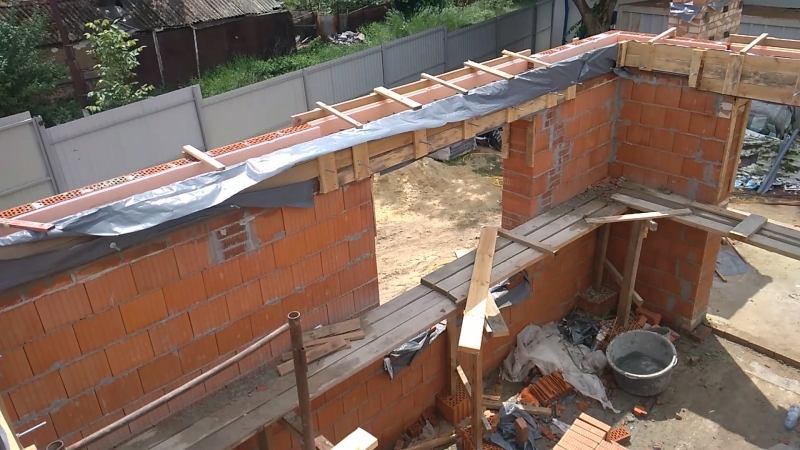

Некоторые люди заливают армопояс одновременно с оконными перемычками либо вообще как оконные перемычки. В этом случае нужно продумать конструкцию утепления надоконного пространства, чтобы убрать мостик холода.

Заливать армопояс надо за раз, чтобы не образовался холодный шов бетона (стык застывшего и незастывшего).

У нормального производителя стеновых блоков должны быть брошюры, где описываются все технические узлы, включая железобетонный пояс (если он требуется для этих блоков).

Можно ли заливать ленточный фундамент частями – допустимые варианты укладки

Вопрос о заливке фундамента послойно или частями довольно часто возникает у частных застройщиков. Им недоступны возможности крупных строительных компаний, имеющих собственные миксеры, доставляющие бетонную смесь на стройплощадку по графику, и бетононасосы, подающие раствор в любую точку опалубки. В пользовании владельца земельного участка, решившего самостоятельно возвести подземную часть строения, может оказаться лишь бетономешалка небольшого объема, которая способна только частично удовлетворить потребности в необходимом количестве раствора, так как ее ресурсы ограничены. Но можно ли заливать фундамент частями, в несколько этапов, если между циклами замеса проходит некоторое время? В этом стоит разобраться.

Этапы созревания бетона

После установки опалубки и монтажа арматуры производится заливка фундамента бетонным раствором. Он замешивается в определенной пропорции из цемента необходимой марки с использованием наполнителей в виде песка, гравия или щебня, возможно – керамзита, и, конечно же, воды. Свойства бетона улучшаются пластификаторами и различными присадками, повышающими морозостойкость и другие необходимые характеристики в зависимости от требуемых условий.

После того, как в опалубку фундамента была произведена заливка бетона – полная или частями, в растворе начинают происходить необратимые процессы, состоящие из двух основных этапов:

• схватывания;
• твердения.

Первая фаза длится несколько часов – от 3 до 24. Время напрямую зависит от температуры воздуха – чем меньше градусов показывает термометр, тем продолжительнее будет схватываться бетонная смесь. Процесс схватывания, в свою очередь, имеет так называемую «жидкую» стадию, при которой внутренняя структура материала практически не подвергается никаким изменениям. При температуре 20 градусов, например, «жидкий» период продолжается около двух часов, а при температурном режиме, близком к нулю градусов – начальная стадия схватывания может продлиться до восьми часов. Данная статистика касается как ленточного, так и плитного фундамента.

Именно в период «жидкой» фазы схватывания допускается производить заливку фундамента частями, не опасаясь нарушения цементных связей. В результате твердения такой бетон превращается в монолитный камень.

Не рекомендуется продлевать время полного схватывания бетонного раствора путем постоянного его перемешивания. Во-первых, это может значительно ухудшить характеристики будущего фундамента. Во-вторых, появится вероятность смещения арматуры или закладных частей от проектного положения, даже если элементы будут установлены достаточно жестко. В-третьих, неравномерность смешивания приведет к разным стадиям схватывания бетонного раствора, что резко сократит срок эксплуатации объекта.

На вопрос, можно ли хотя бы частями залить фундамент сразу же после окончания схватывания раствора, специалисты отвечают, что ни в коем случае нельзя. Дело в том, что в этот период бетон еще слишком слаб, и нагрузка от следующей порции смеси наверняка приведет к появлению микротрещин в его толще. Послойная заливка «с перерывом» разрешается лишь после трех дней твердения бетонной массы. Далее, нагрузки для нижних пластов бетона уже не произведут столь фатального воздействия.

Этап твердения бетона длится долго. Окончательную прочность он набирает через несколько лет. Но ожидать столь длительного времени нет никакой необходимости, поэтому дальнейшие работы по возведению наземной части можно производить после обязательного срока выдержки, составляющего 28 дней. Максимальная скорость твердения монолита происходит в течение первых 24 часов, замедляясь с каждым днем все больше. Через месяц бетон приобретает требуемую прочность и характеристики, соответствующие его марке.

На вопрос, можно ли заливать фундамент частями, специалисты, опираясь на характерные особенности созревания бетонной смеси, отвечают положительно. Но при этом они рекомендуют руководствоваться определенными правилами:

• для предотвращения появления расслоений в толще фундамента, последовательную заливку следует производить с учетом температурных условий. В теплый период года между заливкой слоев бетона допускается временной промежуток не более двух часов, а в более холодный – не более четырех часов. Прочность монолита, в этом случае, не пострадает;
• при остановке работ на некоторое время, заливку на ранее выполненный бетонный пласт можно производить не ранее, чем через трое суток. При этом, с поверхности бетона потребуется удалить влагу и пыль, предварительно зачистив ее металлической щеткой. Фундамент, обычно, во время «отдыха» прикрывают пленкой.

При заливке бетона частями необходимо соблюдать не только условия, связанные с паузами между укладкой слоев. Важные требования могут касаться вопросов правильной установки арматуры. В связи с этим, в работе следует четко руководствоваться указаниями проектной документации.

Варианты поэтапной заливки ленточного фундамента

Строительными нормами предусматривается три варианта поэтапной заливки фундамента:

• горизонтальная – пластами;
• вертикальная – блоками;
• диагональная – частями, под углом.

Последний способ деления заливочных участков является достаточно сложным и нерациональным при возведении фундаментов под небольшие жилые дома. Он используется в случае строительства сложных по конфигурации и громоздких объектов, а выполняется только профессиональными бригадами.

Для ленточных фундаментов целесообразно применять горизонтальный и вертикальный способ деления, или расположения швов.

Прочность фундамента после его заливки частями и последующего твердения обеспечивает правильная укладка рабочей арматуры по отношению к стыковочным швам монолита. Она должна занимать перпендикулярное положение относительно стыков. Например, при горизонтальной послойной заливке наличие вертикальной арматуры является обязательным условием. А при блочной укладке бетонной смеси необходимо не только присутствие продольной арматуры, которая имеется в любом ленточной фундаменте, но и ее прочное сцепление по углам здания и в местах расположения узлов сопряжения.

На практике, для ленточных фундаментов чаще всего используют горизонтальную заливку. Ее технология проще, доступнее и понятнее. Вариант с вертикальными швами требует устройства вспомогательной опалубки и, как результат, дополнительных трудовых и материальных затрат. Между блоками устанавливают прочные металлические перегородки, которые в процессе заполнения бетоном соседнего участка убирают.

При горизонтальном разделе слоев нередко возникает вопрос, можно ли залить ленточный фундамент неопределенными по объему частями? На что специалисты отвечают, что уровень заполнения опалубки и толщина пластов должны зависеть от расположения вертикальной арматуры. Ситуации, когда горизонтальные швы фундамента и арматурные стержни оказываются на одной отметке, не допустимы!

Еще один нюанс, который следует учитывать при устройстве ленточного фундамента частями. Если заливка подземной части конструкции выполняется просто в траншею, а опалубка ставится только для цоколя, то один из горизонтальных стыков требуется делать по уровню грунта. После этого монолит оставляется для твердения на несколько суток, иначе под массой раствора, уложенного в опалубку, может произойти разрушение цементных связей нижележащего слоя бетона.

Какой утеплитель применить для утепления армопояса.

Армопояс

Армопояс — это монолитная бетонная армированная конструкция, лежащая на стенах дома или фундаменте и равномерно распределяющая нагрузки. Армопояс строят для усиления кладки, для равномерности передачи нагрузки от перекрытий, для монтажа мауэрлата .

При строительстве армопояса под мауэрлат, в нём оставляют торчащие наружу шпильки, анкеры, куски арматур или проволоки для нанизывания потом бруса мауэрлата. Строить армопояс под мауэрлат рекомендуется, даже если кладка стен выполнена из полнотелого кирпича.

Поверх фундамента армопояс могут заливать, если фундамент старый или просто «слабый» либо фундамент не монолитный, а построен из ФБС. Ещё вариант: железобетонный пояс поверх кладки стен цокольного этажа.

Армопояс практически всегда замкнут в «кольцо». Незамкнутый армопояс может получиться, например, при его строительстве для крепления бруса мауэрлата в случае, когда невозможно сделать единое «кольцо». В таком случае стараются максимально снизить распорное давление стропил.

Армопоясы заливаются практически всегда, если стены дома строятся из блоков из ячеистых бетонов . Причина в том, что эти блоки не очень прочные, к тому же они могут давать неравномерную усадку. Армопояс же придаёт таким стенам пространственную жесткость. Также он не позволяет плитам перекрытия разрушить блоки, потому что у плит перекрытий может быть неглубокая зона опирания.

В домах из ячеистых бетонов первый армопояс льётся поверх стен первого этажа, а на него уже кладутся плиты перекрытия, нагрузка от которых равномерно распределяется не стены армопоясом. Второй армопояс уже льётся поверх стен второго этажа для крепления мауэрлата.

Ширина армопояса может быть равна ширине стены. Если его сделать уже, то потребуются доборные элементы, ставящиеся с наружной стороны стены. Высоту обычно делают 30 см.

Надо помнить, что армопояс становится очень сильным мостиком холода , т.к. у железобетона большой коэффициент теплопроводности . Поэтому необходимо обязательно утеплять его снаружи. Другой вариант — использование при заливке пояса доборного блока и утеплителя.

Опалубку крепят к стенам, вверху доски/листы обязательно соединяют поперёк, чтобы раствор не распирал стенки опалубки. Нужно обязательно удостовериться в жёсткости всей опалубочной конструкции во всех местах. Застывший в неправильной форме бетон создаст потом несколько проблем. А срезать лишнее на самом деле очень тяжело.

Некоторые люди заливают армопояс одновременно с оконными перемычками либо вообще как оконные перемычки. В этом случае нужно продумать конструкцию утепления надоконного пространства, чтобы убрать мостик холода.

Заливать армопояс надо за раз, чтобы не образовался холодный шов бетона (стык застывшего и незастывшего).

У нормального производителя стеновых блоков должны быть брошюры, где описываются все технические узлы, включая железобетонный пояс (если он требуется для этих блоков).

Утепление армопояса на открытой веранде. В этой статье мы расскажем, как нужно утеплять армопояс за пределами стен дома. У нас с каждой из сторон дома находятся открытые веранды. Одна веранда видна на фото. Так как при строительстве дома из газосиликатных блоков армопоя собязателен — мы его изготовили в виде монолитной непрерывной полосы по всему периметру здания. Первую зиму мы прожили без окончательной изоляции всех мостиков холода. т.к. уже наступили холода и все работы по утеплению были прекращены. В течение следующего лета мы не только утеплили цоколь, но и утеплили армопояс, который проходит по открытой веранде.

Как правильно утеплить монолитный армопояс на открытой веранде (за пределами дома)

Чтобы отсечь мостик холода на входе в помещение — а мостиком холода в данном случае является часть армированного монолитного пояса, расположенного над открытой верандой — его необходимо правильно утеплить. Перед началом работ мы жесткой металлической щеткой тщательно очистили железобетонный армопояс от строительного мусора, накопившейся за год пыли и грязи. Обнаруженные остатки раствора для кладки или иные крупные неровности предварительно отбили. Для этих целей отлично подходят молоток или прочный скребок. Затем эти места также зачистили металлической щеткой. После очистки мы покрыли грунтовкой всю утепляемую площадь. Для этой работы потребовался «Грунт универсальный для внутренних и внешних работ» или любая другая грунтовка и жесткая щетка для фасадных работ.
В качестве утеплителя мы использовали в упаковке листы экструзионного пенополистирола (ЭППС) «ТехноНиколь» толщиной 30 мм — этого достаточно. ЭППС — теплоизоляционный материал, который не гниет, не набухает и не намокает, не дает усадки, прочен. Производители экструзионного пенополистирола рекомендуют его для утепления фундаментов, цоколей, отмосток, полов, плоских крыш и других конструкций. Для изоляции мостика холода достаточно утеплить армопояс на расстоянии до 1 метра от входа в дом. Этого утепления достаточно для предотвращения потерь тепла в этой точке. Однако в эстетических целях мы утеплили армированный пояс по всей длине: т.к. он виден как с веранды, так и с улицы, поэтому мы решили сделать его одного размера (одной толщины) со всех сторон. Для того, чтобы приобрести нужное количество ЭППС, необходимо рассчитать площадь утепления. Еще потребуется состав для армирования и крепления плит ЭППС к железобетонной балке, которая одновременно является и армопоясом. Мы использовали «Клей-114″ для теплоизоляционных плит из пенополистирола. Правила по применению и необходимое количество клея также можно рассчитать, используя инструкцию на упаковке. И последнее, что необходимо:

• сетка для армирования — ее площадь должна превышать площадь утепления в 2,3 раза;
• «грибочки» для крепления утеплителя к армопоясу.

Выполненного из железобетона.

Утеплять армопояс можно или при строительстве (это самый верный путь) или через некоторое время после окончания строительства.

Не будем рассматривать причины неутепления армированного пояса одновременно со строительством — на это может быть много причин. Просто рассмотрим все известные нам варианты.

ВАЖНО! Утепление необходимо проводить только с наружной стороны здания!

Вариант 1: ширина армопояса уже ширины стены.

В этом случае можно эффективно утеплить армопояс и, если позволит ширина, сделать утепление и дальнейшую облицовку вровень с облицовкой всей стены. Для этого нужно взять утеплитель, ширина которого позволить разместить его в промежуток между армированным поясом и линией стены.

Вероятно, что придется воспользоваться ЭППС, т.к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет — воспользуйтесь пенопластом 80 мм. Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Если в качестве утеплителя будете использовать минвату — не забудьте о необходимости вентзазора между минватой и облицовочным кирпичом.

Вариант 2: ширина армопояса равна ширине стены, отделочные работы выполнены, зазора между армированным поясом и облицовкой нет.

В этом случае необходимо по всему фасаду на высоту армопояса выполнить дополнительное утепление. Если в двухэтажном доме армированный пояс выполнен между первым и вторым этажами и после второго этажа под мауэрлат, тогда по фасаду нужно будет выполнить два утепляющих пояса.

Чтобы это выглядело эстетично и долговечно, необходимо соблюсти некоторые правила:

• Для утепления армопояса можно использовать пенопласт, например, толщиной 80 мм — марка ПСБ-С 25. Высота утеплительного пояса рассчитывается следущим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линий армированного пояса.

• Как правильно готовить стены к утеплению, как крепить пенопласт, как его армировать с помощью сетки и затем штукатурить — мы очень подробно с фото рассказали в статье

• Для долговечности утеплительного пояся обязательно в верхней его части разместить отлив с капельником (отлив применяется также при монтаже окон, для защиты выступающего цоколя). Отлив необходим для отвода дождевой или талой воды от утеплительного пояса для вашего армопояся и размещается не горизонтально, а с уклоном от стены. Лучше всего использовать отлив, выполненный из оцинкованной листовой стали с полиэстеровым покрытием.

• Для крепления отлива необходимо выполнить пропил в стене над утеплительным поясом, завести верхний край отлива, выполнить герметизацию и закрепить с шагом от 30 см.

Для наружного утепления можно воспользоваться также напыляемым пенополиуретаном (ППУ), который сверху можно закрыть металлическим профилем. Не рекомендуем выполнять работы самостоятельно, так как он очень токсичен (вернее — токсичен один из его компонентов) и требуется установка для напыления — лучше воспользоваться услугами специализированных компаний.

Вариант 3: Армопояс на всю ширину стены, отделочные работы выполнены, есть зазор между стеной и облицовкой.

Сквозь облицовку по линии армопояса необходимо выполнить отверстия для заливки монтажной пены в зазор между наружной облицовкой и стеной (поясом). Шаг между отверстиями — не более 25 -30 см.

Запенивание производите поочередно через одно отверстие. Т.е., сначала запеньте нечетные (1,3,5, и т.д.) отверстия и дождитесь, пока пена отвердеет. Затем можно запенивать четные отверстия. При таком подходе вы сможете качественно выполнить утепление армопояса и сократить расходы на пену. Обязательно применяйте профессиональную пену — в конечном счете это будет выгоднее, чем выполнять повторное утепление через пару лет в следствие осыпания пены.

Современные материалы, предлагаемые рынком для теплоизоляции

Необычным новым (для нас) материалом является краска-термос «Изоллат» — это жидкое сверхтонкое покрытие для теплоизоляции стен, фасадов, трубопроводов, строительных конструкций. Слой толщиной 1 мм этого современного материала заменяет 40 мм минеральной ваты или 200 мм пенополистирола.

«Изоллат», кроме обширного перечня свойств, способствует значительному снижению теплопроводности конструкций. Мы не применяли этот материал, но если вам интересно, вы можете подробно прочитать здесь: www.isollat.ru .

Знакомьтесь, изучайте — возможно вас это заинтересует.

До новых встреч, уважаемые читателя нашего блога !

Газобетон является отличной альтернативой кирпичу. Однако, к сожалению, величина показателя прочности газобетонных блоков значительно ниже. Материал плохо удерживает на своей поверхности крепежные элементы.

Кладка из газобетонных блоков обладает своими особенностями:

1. Возведение стен должно осуществляться на надежном фундаменте.
2. В процессе работы необходимо регулярно проверять ровность конструкции.
3. По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

При ведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под влиянием давления кровли.

Значение армопояса

Армированным поясом называется монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под влиянием нагрузок. Технология укрепления стеновой поверхности объекта подразумевает укладку разгрузочного пояса между перекрытиями каждого этажа и в месте кровельной укладки.

Для обеспечения функциональности армопояса, его структура должна быть:

1. Непрерывной.
2. В кольцевом стиле.
3. Замкнутой.

Основные компоненты армопояса:

• Арматурный каркас.
• Бетонная смесь.
• Опалубка или блоки.

Предназначение конструкции заключается:

• В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
• В защите фундамента и стен от трещин.
• В увеличение пространственной жёсткости здания.

Конструкция обеспечивает прочность и надёжность несущих стен, увеличивает сопротивление строения воздействию ветра, температурных перепадов, сейсмических колебаний, усадке грунта и самого строительного объекта.

Габариты армопояса

Габариты армопояса зависят от конструктивной особенности строительного материала, к которому необходимо его прикрепить. Стена может быть внутренней или наружной. Для каждой категории строителями рассматриваются свои конкретные требования относительно размеров сооружения.

1. Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
2. При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
3. Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

Установить разгрузочный пояс для стен, изготовленных из газобетонных блоков возможно несколькими способами:

1. При помощи деревянной опалубки.
2. Используя доборные блоки.

При сравнении этих двух методов, можно отметить, что оборудование стен армопоясом при помощи деревянной опалубки технологически сложнее осуществить. Второй способ, при помощи доборных блоков намного проще, однако придётся вложить в него большее количество средств по причине использования дорогостоящего строительного материала.

Не прокладывается разгрузочный пояс:

В случае , достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

В железобетонных конструкциях нет смысла в дополнительной защите по причине равномерной распределения нагрузки на стены

Создание армопояса при помощи опалубки

Опалубка для разгрузочного пояса представляет собой деревянный каркас. Изготавливается он из обрезок досок, скреплённых между собой по внешней стороне.

После осуществления полной сборки опалубки, ее нижняя часть прикрепляется к стене саморезами, а верхняя – поперечными досочными стяжками с промежутком от восьмидесяти до ста сантиметров. Стяжка необходима для придания надёжности конструкции, иначе при заливке бетона, она может быть деформирована или раздавлена.

Предварительно перед возведением конструкции следует побеспокоиться о приобретении необходимых строительных материалов:

1. Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
2. Гвозди для крепления досочной конструкции к стене.
3. Гибкая проволока для придания жесткости сооружения.
4. Арматурные стержни диаметром двенадцать миллиметров.
5. Пенополистирол для утепления.

Используемые строительные инструменты:

1. Дрель.
2. Ножовка.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

1. Подготовка деревянных щитов.
2. Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
3. Крепление конструкции к стене саморезами или длинными гвоздями.
4. Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
5. Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
6. Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

1. В горизонтальной укладке прутьев.
2. В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
3. В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

Вязку арматурных прутьев следует производить непосредственно в опалубке. В готовом виде арматурный каркас тяжёлый. При раздельной сборке конструкции, поднять и разместить ее будет сложно. Между газобетонными блоками и каркасом разгрузочного пояса рекомендуется прокладывание слоя камней или кирпичей.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

В случае отсутствия продукции требуемой характеристики в магазине можно приготовить ее самостоятельно, применяя следующие пропорции в соотношении составляющих:

• Щебень – 4,8 части.
• Цемент – 1 часть.
• Песок – 2,8 части.

Для увеличения плотности состава щебень можно заменить на гравий. После перемешивания сухих элементов следует небольшими порциями добавить воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

В технологии заливки бетона предусмотрены нормы выполнения работ, которые для получения желаемого функционального результата следует выполнять:

1. Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
2. Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
3. После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.

2. Сооружение разгрузочного пояса с использованием блоков

Опалубкой могут служить не деревянные конструкции, а блоки из газобетона U-образной формы Обязательным условие к такому строительному материалу является наличие внутренней полости, которая необходима для закладки каркаса из арматуры и заливки бетона.

Блоки лоткового вида укладываются такой же ширины, как и стены. Такой пояс удобно устраивать к наружным стенам по причине выполнения им дополнительной утеплительной функции, при этом исключающей образование «мостиков» холода.

3. Что потребуется

Способ прост и требует предварительного приобретения строительного материала – доборных блоков толщиной десять сантиметров. Перед покупкой следует произвести расчет необходимого количества материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления конструкции армопояса с использованием доборных блоков

1. Установка доборных блоков на стену в обычном порядке.
2. Армирование центральной части строительного материала.
3. Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

Загрузочный пояс можно сконструировать с помощью кирпичной кладки, усиленной арматурной сеткой. Он менее надежный, чем бетонный и применим только для небольших хозяйственных построек. Для увеличения показателей прочности кирпичной конструкции рекомендовано применение арматуры или металлической сварной сетки.

Особенности сооружения:

1. При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
3. Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Укрепление стен с помощью кирпичей с встроенной арматурной сеткой не может полноценно заменить придание надежности конструктивным элементам с применением железобетонного аналога.

Утепление армопояса

Важнейшей особенностью газобетона является низкая тепловодность, обеспечивающая отсутствие фактора промерзания построенной из него конструкции даже при самой низкой температуре окружающего воздуха. Поэтому при сооружении укрепляющей конструкции важно, чтобы она не нарушала теплоизоляционных свойств дома.

В холодное время года, а также в периоды резких температурных перепадов на армированном поясе может возникнуть конденсат. Для того чтобы избежать этого явления рекомендуется провести работы по утеплению конструкции.

В качестве утепляющих теплоизолирующих элементов можно применять пенополистерол, пенопласт и минеральную вату. В некоторых случаях используют газобетонные блоки с перегородками. При применении минеральной ваты следует оставить небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы организационных работ по утеплению объекта:

1. При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
2. Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
3. Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.

1. При заливке цементным составом следует следить, чтобы элементы армированной сетки не касались стенок опалубки.
2. Для увеличения функциональности армопояса каркас из арматуры устанавливается на поверхности при помощи уровня.
3. Прочности бетона после его заливки способствует периодическое его увлажнение, особенно в жаркую погоду. Рекомендуется увлажнять конструкцию каждый на день на протяжении пяти дней. Лучший эффект достигается при покрытии увлажненной поверхности полиэтиленовой пленкой.
4. Снимать опалубку можно через неделю, однако функционировать по назначению она будет только через две недели, когда произойдет полное застывание цементной смеси.
5. Если планируется утепление разгрузочного пояса, то не стоит его делать заподлицо со стеной. Специалисты рекомендуют произвести смещение опалубки вглубь с дальнейшей целью заполнения получившейся ниши утепляющим теплоизолирующим материалом.
6. Не нужно тратиться на армированный пояс, если под фундаментом расположен прочный не насыщенный водой грунт, стены из кирпича, а также при возведении одноэтажного дома с деревянными балками, а не железобетонными панелями.

Армированный пояс , он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный.

Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
• под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

армопояс Утеплитель между арматурой в армированном поясе

Утепление армопояса на открытой веранде. В этой статье мы расскажем, как нужно утеплять армопояс за пределами стен дома. У нас с каждой из сторон дома находятся открытые веранды. Одна веранда видна на фото. Так как при строительстве дома из газосиликатных блоков армопоя собязателен — мы его изготовили в виде монолитной непрерывной полосы по всему периметру здания. Первую зиму мы прожили без окончательной изоляции всех мостиков холода. т.к. уже наступили холода и все работы по утеплению были прекращены. В течение следующего лета мы не только утеплили цоколь, но и утеплили армопояс, который проходит по открытой веранде.

Как правильно утеплить монолитный армопояс на открытой веранде (за пределами дома)

Чтобы отсечь мостик холода на входе в помещение — а мостиком холода в данном случае является часть армированного монолитного пояса, расположенного над открытой верандой — его необходимо правильно утеплить. Перед началом работ мы жесткой металлической щеткой тщательно очистили железобетонный армопояс от строительного мусора, накопившейся за год пыли и грязи. Обнаруженные остатки раствора для кладки или иные крупные неровности предварительно отбили. Для этих целей отлично подходят молоток или прочный скребок. Затем эти места также зачистили металлической щеткой. После очистки мы покрыли грунтовкой всю утепляемую площадь. Для этой работы потребовался «Грунт универсальный для внутренних и внешних работ» или любая другая грунтовка и жесткая щетка для фасадных работ.
В качестве утеплителя мы использовали в упаковке листы экструзионного пенополистирола (ЭППС) «ТехноНиколь» толщиной 30 мм — этого достаточно. ЭППС — теплоизоляционный материал, который не гниет, не набухает и не намокает, не дает усадки, прочен. Производители экструзионного пенополистирола рекомендуют его для утепления фундаментов, цоколей, отмосток, полов, плоских крыш и других конструкций. Для изоляции мостика холода достаточно утеплить армопояс на расстоянии до 1 метра от входа в дом. Этого утепления достаточно для предотвращения потерь тепла в этой точке. Однако в эстетических целях мы утеплили армированный пояс по всей длине: т.к. он виден как с веранды, так и с улицы, поэтому мы решили сделать его одного размера (одной толщины) со всех сторон. Для того, чтобы приобрести нужное количество ЭППС, необходимо рассчитать площадь утепления. Еще потребуется состав для армирования и крепления плит ЭППС к железобетонной балке, которая одновременно является и армопоясом. Мы использовали «Клей-114″ для теплоизоляционных плит из пенополистирола. Правила по применению и необходимое количество клея также можно рассчитать, используя инструкцию на упаковке. И последнее, что необходимо:

• сетка для армирования — ее площадь должна превышать площадь утепления в 2,3 раза;
• «грибочки» для крепления утеплителя к армопоясу.

Армированный пояс , он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный.

Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
• под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

В данной статье мы разберемся, зачем нужен армопояс на газобетоне. Будут детально рассмотрены основные требования к данному конструкционному элементу, также вы узнаете, как правильно сделать армопояс для газобетона собственными силами.

Монолитный бетонный армопояс внутри газобетонной стены

Армопояс для газобетона – это ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблока данный пояс является необходимым элементом, который значительно улучшает прочностные характеристики всего здания.

1 Зачем нужен армопояс?

Правильно сделанный монолитный армопояс будет защищать ваш дом от любых нагрузок, возникающих как под влиянием внешних и внутренних факторов.

Негативных воздействий, которые испытывают стены дома из газоблока весьма большое количество, это и сезонные деформации грунта в результате пучения, и сильные порывы ветра, и повышенная сейсмическая активность. Особенно важно будет сделать армопояс для домов, построенных на наклонной почве.

Армопояса на газобетоне сделать можно либо на середине кладки стены и под крышей, если речь идет об одноэтажном доме, либо между этажами, если говорить о двухэтажных зданиях.

Монолитный армопояс из бетона в разрезе

Как было сказано выше, армопояс значительно увеличивает сопротивления стен здания из блоков внешним и внутренним нагрузкам. Он выполняет связывание отдельных стен дома из блоков в единую конструкцию, выступая своеобразным ребром жесткости.

Наличие такого ребра дает возможность сделать большие оконные проемы из блоков, которые невозможно создать при отсутствии армопояса, ввиду недостаточных прочностных характеристик пеноблоков и газоблока.

Наличие данного несущего элемента сводит к минимуму возможность полного разрушения дома вследствие нарушения целостности отдельных его частей.

Рассмотрим основные причины, которые обуславливают необходимость обустройства армопояса:

1. 1 Потребность в несущей конструкции для крыши дома

Пеноблоки, керамзитобетонные и газоблоки, хоть и являются достаточно прочным строительным материалом, в отличии от кирпича, очень плохо переносят разнообразные точечные нагрузки, которые могут вызывать растрескивание и разрушение отдельных блоков, что негативно скажется на прочности всей стены.

Учитывая, что стропильная система дома и балки, выступающая основой для крыши, монтируется на газобетонные или керамзитобетонные стены из блоков посредством анкеров и строительных шпилек (крепление мауэрлата к газобетону без армопояса), балки которые и оказывают не пеноблоки и газоблоки точечную нагрузку, возникает потребность в обустройстве дополнительной несущей конструкции под балки.

Укладка арматурного каркаса для последующей заливки бетоном

1.2 Перенос распирающей нагрузки со стены дома на армопояс

Одним из часто встречающихся вариантов обустройства крыш на газобетонных и домах из пеноблоков или керамзитные блоки является технология висячих стропил. Данный метод обладает рядом определенных преимуществ, однако он оказывает предельную распирающую нагрузку, которая для неукрепленных пеноблоков может быть чрезмерной.

Согласно строительным нормам, висячие стропила в пеноблочном доме сделать можно только при наличии армопояса, который будет принимать, компенсировать и равномерно распределять распирающую нагрузку.

1.3 Препятствие деформациям

Наличие армопояса сводит к минимуму возможность деформации стен обладающих разными коэффициентами упругости, или испытывающих неравномерные нагрузки, которые нередко возникают при неправильном обустройстве крыши.

Описанный алгоритм создания армопояса позволяет сделать его своими руками не только на доме из пеноблоков и газоблоков. Технология создания армопояса в доме из кирпича и керамзитоблока ничем не отличается.

Как свидетельствуют отзывы, большинство строителей, предпочитающих использовать в качестве строительного материала шлакоблок, также склоняются к необходимости обустройства армопояса, так как шлакоблок по своим техническим характеристикам аналогичен любым материалам из вспененного бетона.

2 Характеристики качественного армопояса

Габариты армопояса для стены из пеноблоков определяются от размеров самой стены. Если при строительстве дома выполнялась кладка однослойных стен, шириною в шлакоблок (30 сантиметров), то достаточно будет внутреннего армопояса шириною в 25 сантиметров.

При этом по внутренней стороне стены дома, для предотвращения создания мостиков холода (элементов, теплопроводность которых больше, чем у основной конструкции здания), рекомендуется уложить утеплитель и закрыть армопояс пеноблоком соответствующей толщины.

Высота армопояса в идеале должна является его толщине, поскольку равносторонние конструкции обладают большей прочностью, чем прямоугольные. Не рекомендуется делать армирующие пояса высотой больше 30 сантиметров.

Опалубка для армопояса из деревянных досок

Если вы строите здание, проект которого предусматривает наличие легкого перекрытия, то можно сделать плоский армопояс, высотою около 10 сантиметров. Как свидетельствуют отзывы, такая конструкция хорошо справляется со своими функциями за счет наличия внутри пояса арматурных прутьев.

В плоские армопояса, как правило, устанавливаются 2 продольных арматурных стержня (если стены широкие 3, либо 4), которые соединяются между собою поперечными перемычками из стержней меньшего диаметра. Шаг перемычек составляет около 50-ти сантиметров.

Если при строительстве дома из пеноблоков будут использоваться тяжелые бетонные плиты перекрытия, то необходимо обустраивать монолитный армопояс с объемным арматурным каркасом, состоящим из 4 либо 6 продольных прутьев.

При кладке арматурного каркаса, важно следить за тем, чтобы арматура была утеплена в бетон как минимум на 5 сантиметров. Чтобы поднять нижнюю арматуру над блоками необходимо использовать кирпичные подпорки соответствующего размера.

В объемных каркасах, по прямому контуру стены, поперечная и продольная арматура соединяется между собой с помощью вязальной проволоки. Это необходимо для придания достаточного сопротивления динамическим нагрузкам армопояса.

Однако в местах, где внешние стены соединяются с внутренними, и на углах дома, арматура соединяется с помощью сварки.

2.1 Из чего лучше делать армопояс?

Армопояса под потолочные перекрытия и стропильные системы должны изготавливаться из бетона марок М200 и выше. Бетон можно как приобретать в уже готовом виде у производителей, так и делать собственноручно из цемента М400.

Соотношение раствора должно быть 1:3:5, где 1 – цемент, 3 – песок, 5 – щебень.

Если вы хотите получить армопояс максимальной прочности, то не лишним будет после заливки уплотнить бетон. Для этого нужен перфоратор со специальной насадкой. Также уплотнить бетон можно просто интенсивно потыкав его куском арматуры, чтобы на поверхность вышли все внутренние пузырьки воздуха.

Кладка армирующего пояса из кирпича

Для усиления стены из вспененного бетона также может использоваться армопояса из кирпича. Кладка кирпича выполняется непосредственно на пеноблок, при кладке пояса для армирования используется металлическая сетка с проволоки диаметром 4-5 мм.

Сетка укладывается на каждый ряд кирпича. Общая высота такого армопояса может составлять от 20 до 40 сантиметров, ширина – равная ширине стены.

Стоит понимать, что армопояс из кирпича не обладает прочностью, сравнимой с монолитным бетонным поясом, такой армопояс, как свидетельствуют отзывы, может с успехом использоваться для небольших хозяйственных построек из шлакоблока, либо других вспомогательных зданий.

2.2 Нужно ли утеплять армопояс?

Одним из важнейших свойств вспененного бетона, принесших данному материалу широкую популярность, является низкая теплопроводность. Из пенобетона строятся теплые, не промерзающие даже при самых низких зимних температурах дома.

Чтобы правильно построить аромопояс, который бы вместе с укреплением стены не ухудшал теплоизоляционных свойств дома, необходимо предусмотреть качественное утепление пояса.

Для того чтобы армирующий пояс не являлся слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.

При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Образовавшееся после заливки армопояса свободное пространство заполняется утеплителями, и закрывается подогнанным по размеру пеноблоком.

Технология создания армпояса под мауэрлат для крыши

Приведем и отзывы строителей, специализирующихся на возведении домов из вспененного бетона, которые помогут вам составить полную картину об необходимости обустройства армирующего каркаса для керамзитобетонных блоков:

Игорь, 49 лет, Москва:

Уже на протяжении семи лет моя бригада использует в качестве основного строительного материала пенобетон, от клиентов слышал исключительно положительные отзывы о нашей работе.

Количество поклонников у данного материала, с момента его появление на отечественном рынке, выросло в разы. Армопояса на газобетоне устанавливаем в каждом возведенном нами доме.

Я считаю, что армокаркас обязательно нужен для пенобетона, а заявления производителей о том, что прочности блоков и так достаточно для монтажа любых перекрытий, не соответствуют реальности. Как по мне, лучше лишний раз перестраховаться и закрепить работу, чем потом кусать локти.

Олег, 45 лет, Ростов:

Строим дома из газоблоков. Армокаркас устанавливаем в обязательном порядке, особенно для висячих стропил и чтобы закрепить перекрытия из бетонных плит. Недавно строил у себя на дачном участке хозяйственное помещение для домашней птицы, в качестве стройматериала использовал шлакоблок.

На нем обустроил армокаркас из кирпича, поскольку уверен, что «доктор прописал» его закрепить всем зданиям из стройматериалов на основе вспененного бетона.

Как сделать армопояс на газобетоне? Строительство домов и конструкций из пеноблоков

Утепление монолитного армопояса для дома из газосиликатных блоков

В этой статье мы расскажем о способах изоляции одного из мостиков холода — армопояса, выполненного из железобетона.

Утеплять армопояс можно или при строительстве (это самый верный путь) или через некоторое время после окончания строительства.

Не будем рассматривать причины неутепления армированного пояса одновременно со строительством — на это может быть много причин. Просто рассмотрим все известные нам варианты.

ВАЖНО! Утепление необходимо проводить только с наружной стороны здания!

Вариант 1: ширина армопояса уже ширины стены.

В этом случае можно эффективно утеплить армопояс и, если позволит ширина, сделать утепление и дальнейшую облицовку вровень с облицовкой всей стены. Для этого нужно взять утеплитель, ширина которого позволить разместить его в промежуток между армированным поясом и линией стены.

Вероятно, что придется воспользоваться ЭППС, т. к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет — воспользуйтесь пенопластом 80 мм. Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Если в качестве утеплителя будете использовать минвату — не забудьте о необходимости вентзазора между минватой и облицовочным кирпичом.

Вариант 2: ширина армопояса равна ширине стены, отделочные работы выполнены, зазора между армированным поясом и облицовкой нет.

В этом случае необходимо по всему фасаду на высоту армопояса выполнить дополнительное утепление. Если в двухэтажном доме армированный пояс выполнен между первым и вторым этажами и после второго этажа под мауэрлат, тогда по фасаду нужно будет выполнить два утепляющих пояса.

Чтобы это выглядело эстетично и долговечно, необходимо соблюсти некоторые правила:

• Для утепления армопояса можно использовать пенопласт, например, толщиной 80 мм — марка ПСБ-С 25. Высота утеплительного пояса рассчитывается следущим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линий армированного пояса.

• Как правильно готовить стены к утеплению, как крепить пенопласт, как его армировать с помощью сетки и затем штукатурить — мы очень подробно с фото рассказали в статье «Утепление стен пенопластом».

• Для долговечности утеплительного пояся обязательно в верхней его части разместить отлив с капельником (отлив применяется также при монтаже окон, для защиты выступающего цоколя). Отлив необходим для отвода дождевой или талой воды от утеплительного пояса для вашего армопояся и размещается не горизонтально, а с уклоном от стены. Лучше всего использовать отлив, выполненный из оцинкованной листовой стали с полиэстеровым покрытием.

• Для крепления отлива необходимо выполнить пропил в стене над утеплительным поясом, завести верхний край отлива, выполнить герметизацию и закрепить с шагом от 30 см.

Для наружного утепления можно воспользоваться также напыляемым пенополиуретаном (ППУ), который сверху можно закрыть металлическим профилем. Не рекомендуем выполнять работы самостоятельно, так как он очень токсичен (вернее — токсичен один из его компонентов) и требуется установка для напыления — лучше воспользоваться услугами специализированных компаний.

Вариант 3: Армопояс на всю ширину стены, отделочные работы выполнены, есть зазор между стеной и облицовкой.

Сквозь облицовку по линии армопояса необходимо выполнить отверстия для заливки монтажной пены в зазор между наружной облицовкой и стеной (поясом). Шаг между отверстиями — не более 25 -30 см.

Запенивание производите поочередно через одно отверстие. Т.е., сначала запеньте нечетные (1,3,5, и т.д.) отверстия и дождитесь, пока пена отвердеет. Затем можно запенивать четные отверстия. При таком подходе вы сможете качественно выполнить утепление армопояса и сократить расходы на пену. Обязательно применяйте профессиональную пену — в конечном счете это будет выгоднее, чем выполнять повторное утепление через пару лет в следствие осыпания пены.

Современные материалы, предлагаемые рынком для теплоизоляции

Необычным новым (для нас) материалом является краска-термос «Изоллат» — это жидкое сверхтонкое покрытие для теплоизоляции стен, фасадов, трубопроводов, строительных конструкций. Слой толщиной 1 мм этого современного материала заменяет 40 мм минеральной ваты или 200 мм пенополистирола.

«Изоллат», кроме обширного перечня свойств, способствует значительному снижению теплопроводности конструкций.

Еще один материал, который появился несколько лет назад и который мы еще не применяли — это «Пеноизол» . Если он сделан из правильной смолы и грамотно применяется, то материал изумительный. «Пеноизол» можно использовать в виде крошки, листов или в виде пены для заливки.

Утепление армопояса, Как построить дом

Газобетон является отличной альтернативой кирпичу. Однако, к сожалению, величина показателя прочности газобетонных блоков значительно ниже. Материал плохо удерживает на своей поверхности крепежные элементы.

Кладка из газобетонных блоков обладает своими особенностями:

1. Возведение стен должно осуществляться на надежном фундаменте.
2. В процессе работы необходимо регулярно проверять ровность конструкции.
3. По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

При ведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под влиянием давления кровли.

Значение армопояса

Армированным поясом называется монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под влиянием нагрузок. Технология укрепления стеновой поверхности объекта подразумевает укладку разгрузочного пояса между перекрытиями каждого этажа и в месте кровельной укладки.

Для обеспечения функциональности армопояса, его структура должна быть:

Основные компоненты армопояса:

Предназначение конструкции заключается:

• В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
• В защите фундамента и стен от трещин.
• В увеличение пространственной жёсткости здания.

Конструкция обеспечивает прочность и надёжность несущих стен, увеличивает сопротивление строения воздействию ветра, температурных перепадов, сейсмических колебаний, усадке грунта и самого строительного объекта.

Габариты армопояса

Габариты армопояса зависят от конструктивной особенности строительного материала, к которому необходимо его прикрепить. Стена может быть внутренней или наружной. Для каждой категории строителями рассматриваются свои конкретные требования относительно размеров сооружения.

1. Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
2. При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
3. Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

Установить разгрузочный пояс для стен, изготовленных из газобетонных блоков возможно несколькими способами:

1. При помощи деревянной опалубки.
2. Используя доборные блоки.

При сравнении этих двух методов, можно отметить, что оборудование стен армопоясом при помощи деревянной опалубки технологически сложнее осуществить. Второй способ, при помощи доборных блоков намного проще, однако придётся вложить в него большее количество средств по причине использования дорогостоящего строительного материала.

Не прокладывается разгрузочный пояс:

• Под цельную железобетонную конструкцию.
• Под деревянные перекрытия, опирающиеся на блоки.

В случае использования деревянных перекрытий, достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

Создание армопояса при помощи опалубки

Опалубка для разгрузочного пояса представляет собой деревянный каркас. Изготавливается он из обрезок досок, скреплённых между собой по внешней стороне.

После осуществления полной сборки опалубки, ее нижняя часть прикрепляется к стене саморезами, а верхняя – поперечными досочными стяжками с промежутком от восьмидесяти до ста сантиметров. Стяжка необходима для придания надёжности конструкции, иначе при заливке бетона, она может быть деформирована или раздавлена.

Предварительно перед возведением конструкции следует побеспокоиться о приобретении необходимых строительных материалов:

1. Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
2. Гвозди для крепления досочной конструкции к стене.
3. Гибкая проволока для придания жесткости сооружения.
4. Арматурные стержни диаметром двенадцать миллиметров.
5. Пенополистирол для утепления.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

1. Подготовка деревянных щитов.
2. Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
3. Крепление конструкции к стене саморезами или длинными гвоздями.
4. Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
5. Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
6. Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

1. В горизонтальной укладке прутьев.
2. В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
3. В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

Вязку арматурных прутьев следует производить непосредственно в опалубке. В готовом виде арматурный каркас тяжёлый. При раздельной сборке конструкции, поднять и разместить ее будет сложно. Между газобетонными блоками и каркасом разгрузочного пояса рекомендуется прокладывание слоя камней или кирпичей.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

В случае отсутствия продукции требуемой характеристики в магазине можно приготовить ее самостоятельно, применяя следующие пропорции в соотношении составляющих:

Для увеличения плотности состава щебень можно заменить на гравий. После перемешивания сухих элементов следует небольшими порциями добавить воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

В технологии заливки бетона предусмотрены нормы выполнения работ, которые для получения желаемого функционального результата следует выполнять:

1. Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
2. Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
3. После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.

2. Сооружение разгрузочного пояса с использованием блоков

Опалубкой могут служить не деревянные конструкции, а блоки из газобетона U-образной формы Обязательным условие к такому строительному материалу является наличие внутренней полости, которая необходима для закладки каркаса из арматуры и заливки бетона.

Блоки лоткового вида укладываются такой же ширины, как и стены. Такой пояс удобно устраивать к наружным стенам по причине выполнения им дополнительной утеплительной функции, при этом исключающей образование «мостиков» холода.

3. Что потребуется

Способ прост и требует предварительного приобретения строительного материала – доборных блоков толщиной десять сантиметров. Перед покупкой следует произвести расчет необходимого количества материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления конструкции армопояса с использованием доборных блоков

1. Установка доборных блоков на стену в обычном порядке.
2. Армирование центральной части строительного материала.
3. Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

Загрузочный пояс можно сконструировать с помощью кирпичной кладки, усиленной арматурной сеткой. Он менее надежный, чем бетонный и применим только для небольших хозяйственных построек. Для увеличения показателей прочности кирпичной конструкции рекомендовано применение арматуры или металлической сварной сетки.

1. При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
3. Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Укрепление стен с помощью кирпичей с встроенной арматурной сеткой не может полноценно заменить придание надежности конструктивным элементам с применением железобетонного аналога.

Утепление армопояса

Важнейшей особенностью газобетона является низкая тепловодность, обеспечивающая отсутствие фактора промерзания построенной из него конструкции даже при самой низкой температуре окружающего воздуха. Поэтому при сооружении укрепляющей конструкции важно, чтобы она не нарушала теплоизоляционных свойств дома.

В холодное время года, а также в периоды резких температурных перепадов на армированном поясе может возникнуть конденсат. Для того чтобы избежать этого явления рекомендуется провести работы по утеплению конструкции.

В качестве утепляющих теплоизолирующих элементов можно применять пенополистерол, пенопласт и минеральную вату. В некоторых случаях используют газобетонные блоки с перегородками. При применении минеральной ваты следует оставить небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы организационных работ по утеплению объекта:

1. При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
2. Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
3. Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.

Армопояс на газобетоне — нужен ли он и как сделать из кирпича

Какую технологию лучше применить для достижения этой цели?

Какие использовать материалы?

Многое будет зависеть от материалов стен дома и его конструктивных особенностей. Рассмотреть все возможные варианты будет довольно трудно, поэтому остановимся на популярных в наше время домов построенных из блоков различного типа и утеплителей из пенополистирола или пенопласта.

Чтобы добиться оптимального результата, важно правильно монтировать теплоизоляцию, защитив от воздействия холода все части жилого дома.

Утепление дома снаружи действует по принципу термоса, способного долгое время сохранять температуру внутри. В термосе этот эффект достигается частично благодаря воздушной прослойке, окружающей внутреннюю колбу, в нашем же случае снизить потери тепла поможет утепление дома снаружи пенопластим или пенополистиролом.

Наибольшего эффекта можно достичь, если монтировать термоизоляцию в процессе строительства, так как утеплить дом качественно, если в нем уже живут, сложнее.

В качестве хорошей теплоизоляции для блочных стенподойдет обычный пенопласт или пенополистирол. Но прежде чем приступить к монтажу, необходимо выполнить следующие подготовительные работы:

1. На верхний армопояс положить утеплитель, с которым будет стыковаться последний ряд пенопласта.
2. Забить маяки для натягивания нитей, по которым будут ориентироваться при монтаже термоизоляции.
3. Закрепить внизу вдоль стены направляющий профиль из оцинкованного железа, служащий основой для первого ряда плит утеплителя.

Утепление армопояса дома

Для утепления армопояса лучше всего подойдет прессованная минеральная вата толщиной 100 мм. Ее нужно уложить так, чтобы защитить от промерзания все конструкционные элементы верхней части стены. В первую очередь нужно уделить внимание закладным, вмонтированным в армопояс. После того, как фермы будут установлены и закреплены в нужном положении, необходимо вырезать из минваты детали, чтобы утеплить со всех сторон анкера, на которых держатся несущие конструкции крыши.

Пространство под пятками ферм нужно заполнить бетоном.

Элементы утеплителя в данном случае послужат в качестве опалубки.

Защита анкерного соединения от холода не будет полной, если не закрыть его сверху утеплителем.

Важно также заполнить пеной все щели между теплоизолирующими деталями.

Когда все крепления ферм будут защищены от холода, можно накрывать утеплителем остальные части армопояса, пропенив стыки между установленными элементами термоизоляции (1), а также их соединения с бетонной поверхностью (2).

Установка маяков

Следующий шаг, ведущий к тому, чтобы выполнить монтаж теплоизоляции на стену, это подготовка маяков, которые помогут правильно устанавливать пенопласт, создавая строго вертикальную плоскость. Для маяков лучше всего использовать 16 кусков арматуры длиной около 30 см (по 4 на каждую стену).

Штырь забивается в стену на расстоянии 10-20 см от угла (чтобы не отколоть кусок бетона). Для этого на глубину 5-10 см перфоратором предварительно сверлятся отверстия, диаметр которых должен соответствовать толщине арматуры. По одному штырю нужно забить в каждом углу стены, вверху и внизу.

Как можно увидеть на двух предыдущих фотографиях, между верхней и нижней арматурой натягивается леска, которую важно выставить по отвесу. Ее расстояние от стены должно соответствовать сумме трех составляющих – это толщина пенопласта, толщина слоя клеящей смеси и 2-3 мм запаса, которые не позволят леске прикасаться к установленному утеплителю. Для пенопласта толщиной 100 мм это расстояние обычно составляет около 12-15 см, если плоскость стены достаточно ровная.

Между вертикальными лесками натягиваются подвижные горизонтальные лески, по которым главным образом и ориентируются при установке теплоизоляции.

Монтаж направляющего периметрального профиля

Ширина оцинкованного профиля должна соответствовать толщине термоизоляционной плиты. Его устанавливают таким образом, чтобы он лежал на горизонтальной поверхности фундаментного утеплителя.

Профиль крепят с помощью дюбелей «быстрый монтаж» (1), выставив предварительно его наружный край по нитке (2), натянутой между двумя нижними маяками.

Как можно увидеть на иллюстрации, профиль монтируется не к шлакоблоку, а чуть ниже уровня верха фундамента. Таким образом, установив профиль шириной 100 мм вплотную к бетону, можно рассчитывать, что между монтируемым утеплителем и стеной будет оставаться определенное пространство для клеящей смеси. Это возможно благодаря тому, что вертикальные поверхности фундамента и шлакоблочной кладки не находятся на одном уровне, а между ними есть небольшая ступенька.

Если же конструкция здания такова, что поверхность фундамента и стены являются одной плоскостью, или, если профиль устанавливается выше уровня фундамента, то нужно будет изготавливать специальные кронштейны, позволяющие оставлять некоторое расстояние между стеной и профилем при его монтаже.

Это пространство обязательно нужно заполнить монтажной пеной.

Обратите внимание: Монтировать профиль так, чтобы его наружный край располагался строго параллельно нитке, будет непросто из-за того, что для крепежного элемента нужно просверлить дыру в бетоне через металл боковой стенки профиля. Деформация жести в одном месте может провоцировать изменение формы изделия в его соседних частях. Поэтому, впервые занимаясь данной работой, возможно, придется приспособиться. Во время вбивания дюбеля также следует быть осторожным, стараясь не гнуть края профиля, из-за чего его наружная сторона может приподняться.

Установка термоизоляции на стену

Когда подготовительные работы будут выполнены, можно приступать к монтажу теплоизоляции. Для первого ряда плит основой служит установленный ранее направляющий профиль. Чтобы закрепить пенопласт на шлакоблочной стене, используют предназначенную для этого монтажную смесь, которую предварительно замешивают с помощью миксера.

Готовое вещество наносят в виде нескольких ляпух на внутреннюю сторону утеплителя, равномерно распределив их по поверхности.

При монтаже первого ряда нижнюю часть плиты утеплимтеля под наклоном вставляют в направляющий профиль, осторожно приближая ее верх к поверхности стены.

Как видно на иллюстрирующем утепление стен из шлакоблока фото монтажа первого ряда плит утеплителя, чтобы леска не мешала установить пенопласт на свое место, ее нужно временно оттянуть. Позже, когда ляпухи коснутся стены, леску нужно отпустить, и понемногу придавливать верх плиты до тех пор, пока между ней и ниткой не образуется зазор примерно 1-2 мм.

Обратите внимание: После того, как пенопласт был прижат к стене, его не следует оттягивать обратно. Распределяясь под давлением в узком пространстве, толщина слоя монтажной смеси уменьшается, из-за чего она уже не сможет выполнять свою функцию. Поэтому лучше прижимать плиту к стене как можно осторожней, чтобы выставить ее по нитке с первого раза.

Монтаж второго ряда плит осуществляется подобным образом, только без направляющего профиля. Сначала под углом устанавливается низ пенопласта, а потом по нитке выставляется его верхняя часть.

Чтобы уменьшить вероятность погрешностей можно устанавливать второй ряд по двум лескам.

При установке второго и последующих рядов пенопласта необходимо будет вырезать из целых плит детали для установки в местах оконных и дверных проемов.

Важно также выполнять монтаж утеплителя по принципу кирпичной кладки (каждый следующий ряд смещается на половину длины плиты).

После того, как верхний ряд плит состыкуется с минеральной ватой, лежащей на армопоясе (1), следует пропенить все швы между элементами утепления (2).

Кроме того нужно укрепить плиты с помощью пластмассовых дюбелей. Для этого нужно выполнить следующие 3 операции:

1.В стене через пенопласт просверлить перфоратором отверстие.

2.Вставить туда дюбель-гриб.

3.Аккуратно забить в имеющееся в дюбеле отверстие пластмассовый гвоздь.

Обратите внимание: Монтаж зонтиков нужно производить таким образом, чтобы их шляпки не возвышались, а были на 1-2 мм утоплены в пенопласт.

Места, где вбиты дюбели, впоследствии необходимо замазать клеящей смесью.

Конечно, выполненное описанным выше способом утепление шлакоблочного дома – это еще не все, что можно предпринять для повышения его энергоэффективности.

Можно также выполнить ряд утеплительных мероприятий внутри строения, и установить в нем более экономную систему обогрева.

Тем не менее, осуществив правильным образом только наружное утепление, вы уже сможете значительно сэкономить свои расходы во время отопительного сезона.

Армированный пояс, он же монолитный пояс — это специальная конструкция, которая решает несколько задач.распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от нагрузки на стропильную систему крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным все просто, делаете кладку из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газобетонного блока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры. Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см. Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см. В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п. К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном. Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства. Вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в раствор пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 21 дней после заливки.

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия

Можно ли заливать армопояс зимой

Заливка в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные добавки в бетон. Используйте как можно меньше воды для приготовления бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем.

Какова минимальная толщина, высота, ширина.

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины прилегания плит или балок перекрытия.

Конденсат на армопоясе

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Армопояс на доме из шлакоблока. Как правильно сделать армопояс под крышу? Последовательность подготовительных операций

– специальная строительная конструкция, которая укрепляет здание, фиксируя кладку из кирпича. Сейсмопояс незаменим при строительстве архитектурных сооружений. Конфигурация монолитного пояса из железобетона соответствует очертанию дома. Заливка армопояса – строительная операция, требующая специальных навыков. Процесс актуален и ему уделяется повышенное внимание, если стоит задача построить объект, обустроить стены и кровлю.

Заливка армопояса производится после укладки заключительного ряда из шлакоблока, газоблока, пеноблока или другого строительного материала, обладающего недостаточной прочностью. К хрупким строительным материалам проблематично закрепить брусья для установки стропил. Если правильно залить армопояс, вы обеспечите надежность крепления элементов перекрытия. Пояс представляет собой расположенный между этажами объекта фундамент, повышающий устойчивость возводимого объекта строительства. Он перераспределяет усилия, создаваемые элементами строения. Сейсмопояс повышает сопротивляемость строительной конструкции к перепадам температур, ветровым нагрузкам, усадке.

Армированный пояс – специальная конструкция, которая применяется для надежной фиксации кирпичной кладки

Если объект строительства представляет собой двухэтажный дом, то заливаются два идентичных армопояса. Устройство первого выполняется, когда завершено строительство контуров нижнего этажа. На него устанавливаются элементы потолочного перекрытия. Второй уровень усиления выполняется после окончания возведения второго этажа. Он – основа для крепления стропил.

Целесообразность сооружения усиленного пояса

В каких случаях требуется усиление строения, можно ли без него обойтись? Заливают сейсмопояс в следующих ситуациях:

• недостаточно заглубленный фундамент;
• расположены в непосредственной близости овраги и водоемы;
• здание построено в условиях горного рельефа;
• возможна усадка грунта под постройкой;
• объект расположен в сейсмической зоне.

Для чего предназначен опорный каркас?

Ряд современных материалов, применяемых при строительстве, отличается комплексом преимуществ. Но из-за недостаточной жесткости они отрицательно воспринимают точечные усилия. Не допустить разрушения можно, выполнив устройство армопояса. Это мероприятие – оправданная необходимость для современных сооружений, в том числе кирпичных.

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям

Перекрытие кровли воздействует на постройку двумя видами усилий:

• Вертикально действующей нагрузкой, передаваемой массой кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими. Точечное воздействие стропильной фермы преобразуется в равномерно распределенное.
• Распорным воздействием, передающимся на основание опирающимися стропилами. Кровля пытается усилием раздвинуть постройку. Этому противодействует армированный стальным прутком пояс.

Функциональное назначение

Армированный каркас выполняет ряд ответственных задач:

• сохранение контура и предотвращение деформации стен при усадке почвы и землетрясениях;
• выравнивание возводимой конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
• обеспечение жесткости строящегося здания;
• распределение локальных или точечных усилий по опорной плоскости несущих поверхностей;
• фиксация замкнутой линии, являющейся основанием для крепления кровли.

Независимо от ваших планов по размещению над первым этажом дома мансарды, следующего этажа или крыши, помните, что необходимо позаботиться об усилении строения!

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться в стену, в накладку кладке на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезное требование при сооружении армированного стальными прутками пояса – соблюдение размеров. Ширина должна максимально соответствовать толщине стен, представляя собой конструкцию квадратного сечения с размером стороны не меньше 250 миллиметров. Если возведение постройки осуществляется из газобетона, то укладка завершающего ряда производится специальными блоками U-образной конфигурации. Эта цепь представляет собой опалубку для заполнения бетонным раствором. В ситуации, когда строительство дома осуществляется из кирпича, внешний контур формируется путем установки кирпича на половину толщины, а внутренний – выполняется из досок.

Результаты Голосовать

Где вы предпочли бы жить: в частном доме, или квартире?

Назад

Где вы предпочли бы жить: в частном доме, или квартире?

Назад

Сооружая каркас, обращайте внимание на его непрерывность по всему периметру объекта. Общая система кровли дома предусматривает специальные элементы: лежни или стойки коньков, опирающиеся на другие стены здания, которые не являются капитальными. На них в данной ситуации также должен сооружаться каркас усиления. Контроль горизонтальности верхнего края проверяйте с помощью водяного уровня.

Последовательность подготовительных операций

Для армопояса своими руками можно выполнить все этапы работ, если внимательно изучить технологический процесс и своевременно приобрести все необходимое. Этапы работ по монтажу включают:

• Подготовку к установке. прочной? Какие необходимы материалы? Для обустройства каркаса используйте обычные деревянные доски, имеющие толщину не менее 40 миллиметров. Ширина досок должна быть порядка 200 миллиметров. С помощью специальных направляющих элементов необходимо гвоздями скрепить опалубку для обеспечения жесткости. Длина гвоздей до 120 миллиметров позволяет выполнить надежную фиксацию опалубки для армопояса. Выступающие части гвоздей аккуратно загните. Для надежности конструкции следует зафиксировать направляющие к капитальным элементам здания.

  Армирующий пояс (сейсмопояс) – увеличивает надежность дома и предотвращает появление трещин

• Обеспечение неподвижности. Размеры направляющих элементов, выполненных из брусьев или досок, должны соответствовать толщине стены. Фиксация формы осуществляется к доскам с помощью гвоздей. Опалубка для армопояса должна обладать жесткостью, не расходиться при заливке бетонного раствора.
• Герметизацию стыков. Закупорку торцевых щелей производим густым раствором, который не должен стекать наружу, оставаться внутри периметра. Также можно добавить монтажную пену или пленку для уплотнения щелей.

Специфика армирования

Для установки арматурного каркаса потребуются рифленые прутки диаметром более 12 мм, которые укладываются по периметру постройки. При укладке арматуры ее установку необходимо выполнять с двух сторон: один ряд к внутренней стороне стены строения, а другой – к внешней. Как правильно зафиксировать армированный каркас? Для этого требуется сварка, с помощью которой тщательно проваривается весь каркас. Это касается всех металлических деталей и стыков. Углы пояса, которые выступают, следует загнуть по всему периметру.

После армирования строение будет опоясано двумя цельными стальными кольцами. Перегородки постройки, которые не несут силовую нагрузку перекрытия, армируют традиционным способом. Поверх арматуры обязательно установите сетку из проволоки диаметром 8 мм с квадратными или прямоугольными ячейками. Крепление к арматуре сетки осуществляем с применением вязальной проволоки. При фиксации по периметру постройки сетки не допускаются пропуски. Обеспечьте минимальный размер по вертикали армированного контура – 20 сантиметров. Несущие нагрузку элементы каркаса закрепляются внахлест. Это обеспечит монолитность пояса после бетонирования.

Заливка бетоном. В целом этот этап не вызывает сложностей

Подготовка бетона

Возможно использование раствора, применяемого при кладке кирпича, базирующегося на основе песчано-гравийной смеси. Для этого применяется речной песок, крупные фракции гравия, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одну часть цемента смешиваем с четырьмя частями смеси песка и гравия. Уровень залитого раствора контролируем по предварительно натянутой строительной нити.

Заливка бетонным раствором

Обеспечить требуемую прочность можно, соблюдая следующие рекомендации:

• опалубка для армопояса по технологии бетонируется в один прием;
• работы выполняйте непрерывно;
• раствор желательно подавать бетононасосом непосредственно в деревянную форму;
• заливайте бетон, пока он не покроет арматуру на глубину 5 см;
• предпочтительно использовать бетон с маркой не менее М 200;
• недопустимы воздушные полости, которые отрицательно влияют на прочность. Для устранения применяйте специальные вибраторы;
• использование пластификаторов улучшает текучесть смеси, уменьшает концентрацию воды, что сокращает срок затвердевания бетона;
• на протяжении 3-х недель бетонная масса должна выстояться;
• в жаркий период обильно смачивайте водой поверхности для недопущения трещин и крепости застывшего раствора.

Заключительные операции

Демонтировать каркас опалубки следует через неделю после отстаивания бетона. К этому времени он достигнет прочностных характеристик. После затвердевания бетонной стяжки сразу приступайте к укладке плит для будущего перекрытия или монтажу крыши. Обязательно используйте рулонные гидроизоляционные материалы перед монтажом кровли или установкой плит перекрытия. В местах крепления системы кровли, при необходимости, выполняются отверстия для анкеров.

Нецелесообразно экономить на строительных материалах. Если армированный пояс залит с учетом технологических требований, то гарантируется долговечность эксплуатации здания и прочность конструкции. Армопояс под крышу, соблюдая указанные рекомендации, сделать несложно! Вы сможете выполнить это самостоятельно!

Любое без исключения сооружение, выполненное из каких-либо блочных материалов, будет постоянно подвергаться воздействию природных явлений – вспучивание почвы, осадка здания, другое движение грунта. К тому же усиленные ветра, а также дожди тоже могут оказывать влияние на целостность всего здания. Именно для исключения различных подвижек здания поверх стен и выполняется бетонный армопояс. А как сделать армопояс своими руками и поговорим в этой статье.

Устройство армопояса

Армирующий пояс или, как еще иногда он называется сейсмопояс, дает возможность улучшать прочность всего дома, а также позволяет предотвращать растрескивание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений. Помимо этого, если правильно сделать армопояс, он позволяет равномерно распределить нагрузки от находящейся над ним кровли или бетонных перекрытий.

Обращаем внимание! Даже если в доме перекрытия обустраиваются из дерева необходимость делать армопояс не отпадает. Тип перекрытия не определяет делать ли армопояс или нет. В любом случае пояс должен замыкать все стены.

С назначением армопояса все понятно. Теперь несколько слов о его конструкции. Обычный армопояс обладает двумя стандартными элементами – жесткий объемный каркас из арматуры, а также бетон, в котором она находится. В общем-то все достаточно просто, но сделать армопояс своими руками без изучения своих особенностей, наверное, будет сложно.

Как сделать армопояс – последовательность

Для того, чтобы определить всю сложность работ, а также для более детального разбора того, как изготавливается армированный пояс, проведем разбивку технологии изготовления на несколько этапов. Можно сказать, что приведем определенную инструкцию по изготовлению армопояса.

Металлический каркас из арматуры

Начинать сборку каркаса необходимо с того, что следует установить в верху стены отрезки арматуры. Для этого нужно либо просто вбить отрезки, если это позволяет плотность материала, либо просверлить отверстия и вставить в них куски. Арматура устанавливается точках пересечения стен и по всему периметру сооружения через 1-1,5 мета. Отрезки устанавливаются квадратом по четыре штуки, они будут задавать габариты всего каркаса. После этого нужно закрепить нижний продольный ряд арматуры на высоте в 3-4 см от верхнего края стены. Для этого вязальной проволокой продольные пруты привязываются к вертикально установленным штырям. Таким образом закрепляется два параллельно идущих прута.

После того, как установлена продольная арматура, ее нужно соединить короткими перемычками через 2,5-3 см. Для перемычек нужно использовать отрезки арматуры.

Подобным способом устанавливаются и вертикальные отрезки. На них позже будет крепиться верхний продольный ряд арматуры. Верхний ряд будет крепиться таким же образом и с таким же шагом, как и горизонтальный. Длина отрезков будет зависеть от общей толщины армопояса. Рекомендованная толщина армопояса 200 – 250 мм. Из этих размеров и нужно определять длину вертикальных отрезков. К вертикальным отрезками опять закрепляются продольные пруты арматуры, которые после крепятся поперечными отрезками. В общем, все точно также, как и с нижним уровнем продольный прутов.

Опалубка

На этом этапе можно поступить двумя способами: либо устанавливать несъемную опалубку, либо делать разборную из досок. Самым оптимальным вариантом будет разборная конструкция. Она собирается почти, что из любых досок или листовых материалов. В процессе возведения опалубки необходимо следить за верхним ее краем – перепад не должен быть более 1 см.

Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а вторая – по застыванию залитого раствора будет удалена. Если фасад будет отделываться каким-либо материалом или утепляться, то на лицевой стороне можно ставить несъемную полистирольную опалубку, которая позже станет одним из элементов утепляющего слоя. По внутренней стороне можно выставить обычную доску или OSB, фиксировать которые можно подручными метизами и крепежами. Чего не скажешь про работу с пенобетоном, у которого имеются свои .

Самым сложным моментом здесь будет соединение двух частей опалубки армопояса. Здесь нужно подойти со всей ответственностью и продумать, как соединить две противоположные части таким образом, чтобы заливаемый бетон не раздавил их по сторонам. Для этого по верхней кромке опалубки нужно закрепить деревянные распорки с шагом 30 – 40 см, а также можно стянуть ее проволокой. Для закрепления проволокой необходимо просверлить отверстия в досках и продеть насквозь проволоку, которая и стянет две части конструкции. После застывания раствора эту проволоку просто откусите бокорезами и она останется внутри армопояса. После стяжки можно приступать к следующей стадии возведения армирующего пояса.

Заливка бетоном

Здесь все достаточно не сложно, за исключением поднятия бетона внутрь опалубки сверху стены. Но с этим вопросом легко можно разобраться при заказе. У фирм, предоставляющих услуги доставки бетона имеется возможность заказа бетононасоса, которым и осуществляется перекачка раствора в любую точку заливаемого армопояса.

Еще скажем несколько слов о качестве бетонной смеси и о способе ее приготовления, если будете готовить ее самостоятельно. При заказе марка должна быть не ниже В15. А вот если будете готовить своими силами, то состав будет следующим: одно ведро цемента и по два ведра щебня и песка . Бетонную смесь лучше всего будет готовить погуще, т.к. она не будет сильно раздавливать опалубку. Однако у такого раствора имеется свой нюанс – смесь в опалубке необходимо тщательно утрамбовывать и уплотнять. В идеальном случае для этого используется глубинный вибратор, но он в бытовом строительстве не часто встречается. Для уплотнения можно использовать либо отрезок арматуры, либо отрезок деревянного бруска, которыми тщательно утрамбовывается весь раствор в опалубке.

Завершение

Завершающий этап изготовления армопояса своими руками – это контролирование застывания бетона. Сразу же после заливки бетонной смеси ее лучше всего накрывать целофанной пленкой. Это необходимо для уменьшения потерь влаги и появления трещин в армопоясе. Через несколько дней, когда будет набрана начальная прочность, опалубка может быть снята (съемная). Кстати, советуем вам почитать вам статью “ “.

Это, в общем, и все. Уточним только одну деталь, которая касается гидроизоляции армопояса. Обычно на армопояс укладывается мауэрлат для дальнейшего монтажа крыши. Для этого на поверхность бетона нужно уложить рубероид или другой современный битумный материал для осуществления гидроизоляции. Подобным образом вы сможете защитить основу своей крыши от поступающей влаги от стен.

После возведения стен дома из штучных материалов (кирпичей или блоков), следующей важной операцией обычно идет заливка армированного пояса. Особую важность этот элемент общей конструкции приобретает при строительстве домов из газосиликатных блоков – подобная верхняя обвязка нужна и для придания жёсткости всей «коробке», и для крепления мауэрлата, то есть в качестве своеобразного «ленточного фундамента» для последующего монтажа крыши.

Случается, что ведущие самостоятельное строительство хозяева участков, пытаясь сэкономить на всем, ищут способы, как можно обойтись без армопояса, какие есть технологии крепления мауэрлата прямо на блочную или кирпичную кладку. И хотя, да, такие методы теоретически существуют, назвать их абсолютно надежными – очень сложно. Поэтому – добрый совет: никогда не отказываться от армированного пояса, тем более, что в ряде случаев он и не потребует слишком больших финансовых и трудовых затрат.

А чтобы оценить масштаб предстоящей работы, используйте калькулятор количества бетона для заливки армопояса – он не только покажет количество раствора, но и даст «раскладку» по исходным ингредиентам для его самостоятельного приготовления.

Цены на бетономешалку

бетономешалка

Некоторые пояснения по проведению расчетов будут приведены ниже.

При строительстве дома из газосиликатных блоков необходимым условием является изготовление армопояса из бетонного раствора. Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по всему периметру стен дома. Такая конструкция на порядок повышает надежность стены из газобетона и всего строения. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Для чего нужен

Многие начинающие строители до конца не понимают, зачем нужен армопояс для стен дома. Особенно, если строение одноэтажное. На самом деле, необходимость его возведения исходит из следующих причин:

• Пояс связывает воедино всю конструкцию, являясь своеобразным ребром жесткости. Тем самым повышается сопротивляемость здания ветровым нагрузкам, сейсмической активности, подвижкам грунта в районе застройки, усадке строительного материала. Без наличия такого усиления повышается вероятность образования трещин на стенах.
• Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
• Благодаря армопоясу появляется возможность изготавливать оконные и дверные проемы любой ширины.
• Закрепить стропильную систему на крыше необходимо очень надежно, а газоблоки этого обеспечить не могут.

Размеры армопояса зависят от габаритов самой стены:

• Армопояс проходит по всему периметру здания, в том числе по внутренним стенам.
• Высота армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать ее более 30 см. Это неоправданный расход средств при одинаковой степени защиты. К тому же, будет наблюдаться повышенная нагрузка на стены.
• Толщина армопояса для газобетона может равняться толщине стены, а может быть, меньше.
• Рекомендуется сечение армопояса делать квадратным. Существует правило сопромата: квадратное сечение является более стойким к механическим нагрузкам, нежели прямоугольное.

Варианты изготовления армопояса

Некоторые строители, в целях экономии, делают армопояс из кирпича. Он представляет собой 4–5 рядов кирпича, между которыми проложена арматура или арматурная сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно применять для строительства небольших построек или хозблоков.

Разберем, как правильно сделать армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приводятся ниже:

Использование готовых U-блоков

Такие изделия имеются в продаже. В сечении каждого U-блока имеется вырез, куда закладывается арматура и заливается бетон. Толщина одной стенки составляет — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный клей для газобетона вначале по углам стены, а затем соединяются в один ряд. Блоки ставятся более толстыми сторонами на наружную стену строения.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Данный способ отличается легкостью и быстротой монтажа, но не обладает популярностью ввиду дороговизны U-блоков. Как вариант, можно самостоятельно изготовить U-блоки, вырезав в них ножовкой средние части.

Использование доборных блоков

Можно использовать для изготовления армопояса доборные блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Они устанавливаются на клей сверху предыдущего ряда. К наружным блокам должен примыкать утеплитель. В промежуток между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним доборным блоком

Применяются доборные блоки толщиной 10 см. Они устанавливаются на клей с наружной части стены. Непосредственно около блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для уменьшения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в нее заливается бетонный раствор.

С наружной стороны дома бетонный пояс не будет виден, поэтому можно выполнять любую внешнюю отделку одним и тем же материалом.

Применение двухсторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ее наружной стороне, вставляется слой утеплителя. После этого монтируется каркас из арматуры, а затем производится заливка бетона внутрь опалубки. После застывания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делается совместно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона армопояса выходит наружу здания, требуется возведение обязательной опалубки. Она может изготавливаться из ровных досок, OSB, листов фанеры, ламинированных плит ДСП. Крепится опалубка непосредственно к газобетонным стенам при помощи саморезов по дереву. Если применяются доски, то необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаков по своей толщине. Тогда ряд блоков, который будет на него укладываться, не изменит геометрию стены дома.

Поверху опалубки крепятся горизонтальные перемычки, фиксирующие ее с обеих сторон. Перемычки прикручиваются саморезами или прибиваются гвоздями через каждые 80–100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стены пока что не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стену. После снятия опалубки остается впадина глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубка устанавливается сразу по всему периметру стен. Тем самым обеспечивается заливка армопояса за 1 заход.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех прутов арматуры, уложенных вдоль стен. Арматура связывается между собой вязальной проволокой через каждые 50 см с формированием квадратного или прямоугольного каркаса. Сварку для соединения прутов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в проваренных местах.

Армирующий каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые фиксаторы для арматуры. Удобнее выполнять вязку каркаса внутри опалубки.

Заливка армопояса

Рассмотрим, как правильно залить армопояс бетонным раствором. Для этого рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении следует придерживаться пропорций раствора:

• Цемент — 1 часть.
• Песок — 3 части.
• Щебень — 5 частей.
• Вода — до густоты.
• Пластификатор — по рекоммендации производителя.

Бетонный раствор перемешивается вручную или при помощи бетономешалки. После этого раствор заливается внутрь опалубки. Используя металлический штырь, бетон уплотняется с удалением из него пузырьков воздуха.

Совет: заливать армопояс рекомендуется за один заход, чтобы не допустить расслоения нескольких слоев бетона. Если такой возможности нет, то на поверхности залитого слоя устанавливают деревянные перемычки. После их снятия поверхность бетона увлажняют, а затем продолжают заливку.

Примерно через 5 дней бетон окончательно застынет. Опалубку можно будет снять. В течение этих дней армопояс желательно поливать водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

О необходимости обустроить армопояс на газобетоне между этажами мы поговорили. А нужен ли такой слой бетона снизу чердачного перекрытия? Не будет ли слишком громоздким дом с несколькими поясами? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как данный материал не отличается повышенной прочностью. От воздействия ветровых нагрузок крепления просто расшатаются, а брус сместится со своего места.

Кроме того, будут укреплены стены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжелят всю конструкцию, поэтому можно не беспокоиться за сохранность стен. Следовательно, армопояс необходим, но имеет свои особенности.

Армопояс под мауэрлат может отличаться своими габаритами в меньшую сторону, так как несет меньшую нагрузку. Кроме того, для усиления каркаса пояса часто используется всего 2 арматурных прута.

Мауэрлат должен надежно крепиться к армопоясу. С этой целью, еще до заливки бетонного раствора, поднимают вертикально вверх шпильки с гайками. Деревянный брус мауэрлата крепится к бетону именно этими шпильками и сверху фиксируется гайками.

Других отличий у такой конструкции не имеется.

Сделанный по всем правилам бетонный армопояс обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление усиленного бетонного пояса 2–3 дня, вы продлите срок эксплуатации дома в несколько раз.

Армопояс – это металлическое сооружение, изготавливаемое своими руками из арматуры. Его предназначение – повышение прочности несущих стен и сохранение целостности при воздействиях природных условий и во время движения грунта. При строительстве дома монтируется несколько таких поясов. Опалубка для армопояса укладывается с целью создания несущих стен или перекрытий. Она заливается бетоном до полного застывания.

Преимуществом такой опалубки является простота монтажа, минимальное количество необходимых материалов и инструментов, небольшие финансовые расходы и легкость демонтажа. Для распалубки потребуется удалить крепежи и снять доски после застывания бетона. В дальнейшем их можно снова собрать и сделать опалубку для другого строения.

Принцип создания конструкции для армопояса не отличается от технологии устройства опалубки для фундамента или оконных проемов.

Конструкция для дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для дома любого типа. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению крыши к каркасу здания. В доме из газобетона он крепится при помощи доборных блоков или опалубки. Первый вариант более легкий, но затратный. Дешевле сделать своими руками деревянную конструкцию. Правильно соорудить ее помогает инструкция:

Схема разрез армопояса в опалубке для газоблока

1. Доски с высотой в 30 см присверлить к стене из газобетона.
2. Каждые 50-70 см крепить стяжки для повышения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
3. Внутрь уложить арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены будут подвергаться негативным воздействиям окружающей среды, то подойдут прутья с максимальным диаметром. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели с минимальным диаметром.
4. Арматуру уложить на специальные звездочки, что создает активный нижний слой на блоках из газобетона.
5. Прутья связать проволокой.
6. Залить бетон, утрамбовать и выровнять слой.

Если опалубка устанавливается с целью крепления крыши, то перед заливкой бетона устанавливаются шпильки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Правильно сделать опалубку для армопояса для дома из газобетона помогут специалисты при возникновении трудностей. Перед работой рекомендуется сделать расчеты для предотвращения ошибок и покупки нужного количества строительных материалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных досок требует грамотного подхода. При неправильной установке конструкции появляется риск поломки и разрыва досок под воздействием бетонного раствора . Чтобы сделать работу своими руками правильно, необходимо учитывать несколько нюансов:

• устройство опалубки состоит из досок, крепить которые необходимо при тщательном контроле над вертикальностью и горизонтальностью конструкции;
• поверхность досок, соприкасаемая с бетоном, очищается и выравнивается;
• для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечки бетона щиты с внутренней стороны обиваются пленкой;
• если пропитать доски отработанным маслом или гидрофобной смазкой, сделать своими руками распалубку будет значительно проще;
• не допускается многократное использование досок. Если они подвергались воздействию атмосферных осадков, то наверняка будут разрушены при повторной эксплуатации;
• несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной арматурой. Такая укладывается путем нанизывания элементов на прутья;
• перед работой стоит сделать выбор между изначальным изготовлением армопояса и опалубкой. В некоторых случаях легче уложить арматуру на блоки из газобетона, а затем уже приступать к сбору деревянной конструкции.

Опалубка для каркаса из арматуры изготавливается самостоятельно без применения дорогостоящих материалов и специальной техники. Но только грамотно организованная и проведенная работа гарантирует создание надежной и прочной конструкции. Если в процессе сборки возникли трудности, рекомендуется получить консультацию профессионалов для предотвращения серьезных ошибок, способных повлечь за собой разрушение сооружения.

Как утеплить армопояс снаружи. Утепление армопояса на открытой веранде

Армированный пояс, он же монолитный пояс — это специальная конструкция, которая решает несколько задач.распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от нагрузки на стропильную систему крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным все просто, делаете кладку из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газобетонного блока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры. Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см. Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см. В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п. К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном. Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства. Вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в раствор пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 21 дней после заливки.

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия

Можно ли заливать армопояс зимой

Заливка в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные добавки в бетон. Используйте как можно меньше воды для приготовления бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем.

Какова минимальная толщина, высота, ширина.

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины прилегания плит или балок перекрытия.

Конденсат на армопоясе

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

В данной статье мы разберемся, зачем нужен армопояс на газобетоне. Будут детально рассмотрены основные требования к данному конструкционному элементу, также вы узнаете, как правильно сделать армопояс для газобетона собственными силами.

Монолитный бетонный армопояс внутри газобетонной стены

Армопояс для газобетона – это ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблока данный пояс является необходимым элементом, который значительно улучшает прочностные характеристики всего здания.

1 Зачем нужен армопояс?

Правильно сделанный монолитный армопояс будет защищать ваш дом от любых нагрузок, возникающих как под влиянием внешних и внутренних факторов.

Негативных воздействий, которые испытывают стены дома из газоблока весьма большое количество, это и сезонные деформации грунта в результате пучения, и сильные порывы ветра, и повышенная сейсмическая активность. Особенно важно будет сделать армопояс для домов, построенных на наклонной почве.

Армопояса на газобетоне сделать можно либо на середине кладки стены и под крышей, если речь идет об одноэтажном доме, либо между этажами, если говорить о двухэтажных зданиях.

Монолитный армопояс из бетона в разрезе

Как было сказано выше, армопояс значительно увеличивает сопротивления стен здания из блоков внешним и внутренним нагрузкам. Он выполняет связывание отдельных стен дома из блоков в единую конструкцию, выступая своеобразным ребром жесткости.

Наличие такого ребра дает возможность сделать большие оконные проемы из блоков, которые невозможно создать при отсутствии армопояса, ввиду недостаточных прочностных характеристик пеноблоков и газоблока.

Наличие данного несущего элемента сводит к минимуму возможность полного разрушения дома вследствие нарушения целостности отдельных его частей.

Рассмотрим основные причины, которые обуславливают необходимость обустройства армопояса:

1.1 Потребность в несущей конструкции для крыши дома

Пеноблоки, керамзитобетонные и газоблоки, хоть и являются достаточно прочным строительным материалом, в отличии от кирпича, очень плохо переносят разнообразные точечные нагрузки, которые могут вызывать растрескивание и разрушение отдельных блоков, что негативно скажется на прочности всей стены.

Учитывая, что стропильная система дома и балки, выступающая основой для крыши, монтируется на газобетонные или керамзитобетонные стены из блоков посредством анкеров и строительных шпилек (крепление мауэрлата к газобетону без армопояса), балки которые и оказывают не пеноблоки и газоблоки точечную нагрузку, возникает потребность в обустройстве дополнительной несущей конструкции под балки.

Укладка арматурного каркаса для последующей заливки бетоном

1.2 Перенос распирающей нагрузки со стены дома на армопояс

Одним из часто встречающихся вариантов обустройства крыш на газобетонных и домах из пеноблоков или керамзитные блоки является технология висячих стропил. Данный метод обладает рядом определенных преимуществ, однако он оказывает предельную распирающую нагрузку, которая для неукрепленных пеноблоков может быть чрезмерной.

Согласно строительным нормам, висячие стропила в пеноблочном доме сделать можно только при наличии армопояса, который будет принимать, компенсировать и равномерно распределять распирающую нагрузку.

1.3 Препятствие деформациям

Наличие армопояса сводит к минимуму возможность деформации стен обладающих разными коэффициентами упругости, или испытывающих неравномерные нагрузки, которые нередко возникают при неправильном обустройстве крыши.

Описанный алгоритм создания армопояса позволяет сделать его своими руками не только на доме из пеноблоков и газоблоков. Технология создания армопояса в доме из кирпича и керамзитоблока ничем не отличается.

Как свидетельствуют отзывы, большинство строителей, предпочитающих использовать в качестве строительного материала шлакоблок, также склоняются к необходимости обустройства армопояса, так как шлакоблок по своим техническим характеристикам аналогичен любым материалам из вспененного бетона.

2 Характеристики качественного армопояса

Габариты армопояса для стены из пеноблоков определяются от размеров самой стены. Если при строительстве дома выполнялась кладка однослойных стен, шириною в шлакоблок (30 сантиметров), то достаточно будет внутреннего армопояса шириною в 25 сантиметров.

При этом по внутренней стороне стены дома, для предотвращения создания мостиков холода (элементов, теплопроводность которых больше, чем у основной конструкции здания), рекомендуется уложить утеплитель и закрыть армопояс пеноблоком соответствующей толщины.

Высота армопояса в идеале должна является его толщине, поскольку равносторонние конструкции обладают большей прочностью, чем прямоугольные. Не рекомендуется делать армирующие пояса высотой больше 30 сантиметров.

Опалубка для армопояса из деревянных досок

Если вы строите здание, проект которого предусматривает наличие легкого перекрытия, то можно сделать плоский армопояс, высотою около 10 сантиметров. Как свидетельствуют отзывы, такая конструкция хорошо справляется со своими функциями за счет наличия внутри пояса арматурных прутьев.

В плоские армопояса, как правило, устанавливаются 2 продольных арматурных стержня (если стены широкие 3, либо 4), которые соединяются между собою поперечными перемычками из стержней меньшего диаметра. Шаг перемычек составляет около 50-ти сантиметров.

Если при строительстве дома из пеноблоков будут использоваться тяжелые бетонные плиты перекрытия, то необходимо обустраивать монолитный армопояс с объемным арматурным каркасом, состоящим из 4 либо 6 продольных прутьев.

При кладке арматурного каркаса, важно следить за тем, чтобы арматура была утеплена в бетон как минимум на 5 сантиметров. Чтобы поднять нижнюю арматуру над блоками необходимо использовать кирпичные подпорки соответствующего размера.

В объемных каркасах, по прямому контуру стены, поперечная и продольная арматура соединяется между собой с помощью вязальной проволоки. Это необходимо для придания достаточного сопротивления динамическим нагрузкам армопояса.

Однако в местах, где внешние стены соединяются с внутренними, и на углах дома, арматура соединяется с помощью сварки.

2.1 Из чего лучше делать армопояс?

Армопояса под потолочные перекрытия и стропильные системы должны изготавливаться из бетона марок М200 и выше. Бетон можно как приобретать в уже готовом виде у производителей, так и делать собственноручно из цемента М400.

Соотношение раствора должно быть 1:3:5, где 1 – цемент, 3 – песок, 5 – щебень.

Если вы хотите получить армопояс максимальной прочности, то не лишним будет после заливки уплотнить бетон. Для этого нужен перфоратор со специальной насадкой. Также уплотнить бетон можно просто интенсивно потыкав его куском арматуры, чтобы на поверхность вышли все внутренние пузырьки воздуха.

Кладка армирующего пояса из кирпича

Для усиления стены из вспененного бетона также может использоваться армопояса из кирпича. Кладка кирпича выполняется непосредственно на пеноблок, при кладке пояса для армирования используется металлическая сетка с проволоки диаметром 4-5 мм.

Сетка укладывается на каждый ряд кирпича. Общая высота такого армопояса может составлять от 20 до 40 сантиметров, ширина – равная ширине стены.

Стоит понимать, что армопояс из кирпича не обладает прочностью, сравнимой с монолитным бетонным поясом, такой армопояс, как свидетельствуют отзывы, может с успехом использоваться для небольших хозяйственных построек из шлакоблока, либо других вспомогательных зданий.

2.2 Нужно ли утеплять армопояс?

Одним из важнейших свойств вспененного бетона, принесших данному материалу широкую популярность, является низкая теплопроводность. Из пенобетона строятся теплые, не промерзающие даже при самых низких зимних температурах дома.

Чтобы правильно построить аромопояс, который бы вместе с укреплением стены не ухудшал теплоизоляционных свойств дома, необходимо предусмотреть качественное утепление пояса.

Для того чтобы армирующий пояс не являлся слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.

При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Образовавшееся после заливки армопояса свободное пространство заполняется утеплителями, и закрывается подогнанным по размеру пеноблоком.

Технология создания армпояса под мауэрлат для крыши

Приведем и отзывы строителей, специализирующихся на возведении домов из вспененного бетона, которые помогут вам составить полную картину об необходимости обустройства армирующего каркаса для керамзитобетонных блоков:

Игорь, 49 лет, Москва:

Уже на протяжении семи лет моя бригада использует в качестве основного строительного материала пенобетон, от клиентов слышал исключительно положительные отзывы о нашей работе.

Количество поклонников у данного материала, с момента его появление на отечественном рынке, выросло в разы. Армопояса на газобетоне устанавливаем в каждом возведенном нами доме.

Я считаю, что армокаркас обязательно нужен для пенобетона, а заявления производителей о том, что прочности блоков и так достаточно для монтажа любых перекрытий, не соответствуют реальности. Как по мне, лучше лишний раз перестраховаться и закрепить работу, чем потом кусать локти.

Олег, 45 лет, Ростов:

Строим дома из газоблоков. Армокаркас устанавливаем в обязательном порядке, особенно для висячих стропил и чтобы закрепить перекрытия из бетонных плит. Недавно строил у себя на дачном участке хозяйственное помещение для домашней птицы, в качестве стройматериала использовал шлакоблок.

На нем обустроил армокаркас из кирпича, поскольку уверен, что «доктор прописал» его закрепить всем зданиям из стройматериалов на основе вспененного бетона.

Как сделать армопояс на газобетоне? Строительство домов и конструкций из пеноблоков

Утепление монолитного армопояса для дома из газосиликатных блоков

В этой статье мы расскажем о способах изоляции одного из мостиков холода — армопояса, выполненного из железобетона.

Утеплять армопояс можно или при строительстве (это самый верный путь) или через некоторое время после окончания строительства.

Не будем рассматривать причины неутепления армированного пояса одновременно со строительством — на это может быть много причин. Просто рассмотрим все известные нам варианты.

ВАЖНО! Утепление необходимо проводить только с наружной стороны здания!

Вариант 1: ширина армопояса уже ширины стены.

В этом случае можно эффективно утеплить армопояс и, если позволит ширина, сделать утепление и дальнейшую облицовку вровень с облицовкой всей стены. Для этого нужно взять утеплитель, ширина которого позволить разместить его в промежуток между армированным поясом и линией стены.

Вероятно, что придется воспользоваться ЭППС, т.к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет — воспользуйтесь пенопластом 80 мм. Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Если в качестве утеплителя будете использовать минвату — не забудьте о необходимости вентзазора между минватой и облицовочным кирпичом.

Вариант 2: ширина армопояса равна ширине стены, отделочные работы выполнены, зазора между армированным поясом и облицовкой нет.

В этом случае необходимо по всему фасаду на высоту армопояса выполнить дополнительное утепление. Если в двухэтажном доме армированный пояс выполнен между первым и вторым этажами и после второго этажа под мауэрлат, тогда по фасаду нужно будет выполнить два утепляющих пояса.

Чтобы это выглядело эстетично и долговечно, необходимо соблюсти некоторые правила:

• Для утепления армопояса можно использовать пенопласт, например, толщиной 80 мм — марка ПСБ-С 25. Высота утеплительного пояса рассчитывается следущим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линий армированного пояса.

• Как правильно готовить стены к утеплению, как крепить пенопласт, как его армировать с помощью сетки и затем штукатурить — мы очень подробно с фото рассказали в статье «Утепление стен пенопластом».

• Для долговечности утеплительного пояся обязательно в верхней его части разместить отлив с капельником (отлив применяется также при монтаже окон, для защиты выступающего цоколя). Отлив необходим для отвода дождевой или талой воды от утеплительного пояса для вашего армопояся и размещается не горизонтально, а с уклоном от стены. Лучше всего использовать отлив, выполненный из оцинкованной листовой стали с полиэстеровым покрытием.

• Для крепления отлива необходимо выполнить пропил в стене над утеплительным поясом, завести верхний край отлива, выполнить герметизацию и закрепить с шагом от 30 см.

Для наружного утепления можно воспользоваться также напыляемым пенополиуретаном (ППУ), который сверху можно закрыть металлическим профилем. Не рекомендуем выполнять работы самостоятельно, так как он очень токсичен (вернее — токсичен один из его компонентов) и требуется установка для напыления — лучше воспользоваться услугами специализированных компаний.

Вариант 3: Армопояс на всю ширину стены, отделочные работы выполнены, есть зазор между стеной и облицовкой.

Сквозь облицовку по линии армопояса необходимо выполнить отверстия для заливки монтажной пены в зазор между наружной облицовкой и стеной (поясом). Шаг между отверстиями — не более 25 -30 см.

Запенивание производите поочередно через одно отверстие. Т.е., сначала запеньте нечетные (1,3,5, и т.д.) отверстия и дождитесь, пока пена отвердеет. Затем можно запенивать четные отверстия. При таком подходе вы сможете качественно выполнить утепление армопояса и сократить расходы на пену. Обязательно применяйте профессиональную пену — в конечном счете это будет выгоднее, чем выполнять повторное утепление через пару лет в следствие осыпания пены.

Современные материалы, предлагаемые рынком для теплоизоляции

Необычным новым (для нас) материалом является краска-термос «Изоллат» — это жидкое сверхтонкое покрытие для теплоизоляции стен, фасадов, трубопроводов, строительных конструкций. Слой толщиной 1 мм этого современного материала заменяет 40 мм минеральной ваты или 200 мм пенополистирола.

«Изоллат», кроме обширного перечня свойств, способствует значительному снижению теплопроводности конструкций.

Еще один материал, который появился несколько лет назад и который мы еще не применяли — это «Пеноизол» . Если он сделан из правильной смолы и грамотно применяется, то материал изумительный. «Пеноизол» можно использовать в виде крошки, листов или в виде пены для заливки.

Утепление армопояса, Как построить дом

Газобетон является отличной альтернативой кирпичу. Однако, к сожалению, величина показателя прочности газобетонных блоков значительно ниже. Материал плохо удерживает на своей поверхности крепежные элементы.

Кладка из газобетонных блоков обладает своими особенностями:

1. Возведение стен должно осуществляться на надежном фундаменте.
2. В процессе работы необходимо регулярно проверять ровность конструкции.
3. По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

При ведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под влиянием давления кровли.

Значение армопояса

Армированным поясом называется монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под влиянием нагрузок. Технология укрепления стеновой поверхности объекта подразумевает укладку разгрузочного пояса между перекрытиями каждого этажа и в месте кровельной укладки.

Для обеспечения функциональности армопояса, его структура должна быть:

Основные компоненты армопояса:

Предназначение конструкции заключается:

• В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
• В защите фундамента и стен от трещин.
• В увеличение пространственной жёсткости здания.

Конструкция обеспечивает прочность и надёжность несущих стен, увеличивает сопротивление строения воздействию ветра, температурных перепадов, сейсмических колебаний, усадке грунта и самого строительного объекта.

Габариты армопояса

Габариты армопояса зависят от конструктивной особенности строительного материала, к которому необходимо его прикрепить. Стена может быть внутренней или наружной. Для каждой категории строителями рассматриваются свои конкретные требования относительно размеров сооружения.

1. Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
2. При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
3. Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

Установить разгрузочный пояс для стен, изготовленных из газобетонных блоков возможно несколькими способами:

1. При помощи деревянной опалубки.
2. Используя доборные блоки.

При сравнении этих двух методов, можно отметить, что оборудование стен армопоясом при помощи деревянной опалубки технологически сложнее осуществить. Второй способ, при помощи доборных блоков намного проще, однако придётся вложить в него большее количество средств по причине использования дорогостоящего строительного материала.

Не прокладывается разгрузочный пояс:

В случае использования деревянных перекрытий, достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

Создание армопояса при помощи опалубки

Опалубка для разгрузочного пояса представляет собой деревянный каркас. Изготавливается он из обрезок досок, скреплённых между собой по внешней стороне.

После осуществления полной сборки опалубки, ее нижняя часть прикрепляется к стене саморезами, а верхняя – поперечными досочными стяжками с промежутком от восьмидесяти до ста сантиметров. Стяжка необходима для придания надёжности конструкции, иначе при заливке бетона, она может быть деформирована или раздавлена.

Предварительно перед возведением конструкции следует побеспокоиться о приобретении необходимых строительных материалов:

1. Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
2. Гвозди для крепления досочной конструкции к стене.
3. Гибкая проволока для придания жесткости сооружения.
4. Арматурные стержни диаметром двенадцать миллиметров.
5. Пенополистирол для утепления.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

1. Подготовка деревянных щитов.
2. Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
3. Крепление конструкции к стене саморезами или длинными гвоздями.
4. Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
5. Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
6. Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

1. В горизонтальной укладке прутьев.
2. В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
3. В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

Вязку арматурных прутьев следует производить непосредственно в опалубке. В готовом виде арматурный каркас тяжёлый. При раздельной сборке конструкции, поднять и разместить ее будет сложно. Между газобетонными блоками и каркасом разгрузочного пояса рекомендуется прокладывание слоя камней или кирпичей.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

В случае отсутствия продукции требуемой характеристики в магазине можно приготовить ее самостоятельно, применяя следующие пропорции в соотношении составляющих:

Для увеличения плотности состава щебень можно заменить на гравий. После перемешивания сухих элементов следует небольшими порциями добавить воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

В технологии заливки бетона предусмотрены нормы выполнения работ, которые для получения желаемого функционального результата следует выполнять:

1. Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
2. Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
3. После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.

2. Сооружение разгрузочного пояса с использованием блоков

Опалубкой могут служить не деревянные конструкции, а блоки из газобетона U-образной формы Обязательным условие к такому строительному материалу является наличие внутренней полости, которая необходима для закладки каркаса из арматуры и заливки бетона.

Блоки лоткового вида укладываются такой же ширины, как и стены. Такой пояс удобно устраивать к наружным стенам по причине выполнения им дополнительной утеплительной функции, при этом исключающей образование «мостиков» холода.

3. Что потребуется

Способ прост и требует предварительного приобретения строительного материала – доборных блоков толщиной десять сантиметров. Перед покупкой следует произвести расчет необходимого количества материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления конструкции армопояса с использованием доборных блоков

1. Установка доборных блоков на стену в обычном порядке.
2. Армирование центральной части строительного материала.
3. Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

Загрузочный пояс можно сконструировать с помощью кирпичной кладки, усиленной арматурной сеткой. Он менее надежный, чем бетонный и применим только для небольших хозяйственных построек. Для увеличения показателей прочности кирпичной конструкции рекомендовано применение арматуры или металлической сварной сетки.

1. При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
3. Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Укрепление стен с помощью кирпичей с встроенной арматурной сеткой не может полноценно заменить придание надежности конструктивным элементам с применением железобетонного аналога.

Утепление армопояса

Важнейшей особенностью газобетона является низкая тепловодность, обеспечивающая отсутствие фактора промерзания построенной из него конструкции даже при самой низкой температуре окружающего воздуха. Поэтому при сооружении укрепляющей конструкции важно, чтобы она не нарушала теплоизоляционных свойств дома.

В холодное время года, а также в периоды резких температурных перепадов на армированном поясе может возникнуть конденсат. Для того чтобы избежать этого явления рекомендуется провести работы по утеплению конструкции.

В качестве утепляющих теплоизолирующих элементов можно применять пенополистерол, пенопласт и минеральную вату. В некоторых случаях используют газобетонные блоки с перегородками. При применении минеральной ваты следует оставить небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы организационных работ по утеплению объекта:

1. При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
2. Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
3. Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.

Армопояс на газобетоне — нужен ли он и как сделать из кирпича

Армирующий пояс существенно повышает сопротивление стен блочного дома нагрузкам извне и изнутри. Он объединяет стеновые элементы в единый конструкционный комплекс и служит ребром жесткости.

Армопояс нуждается в утеплении: зимой через него происходит попадание холодного воздуха внутрь здания, а температурные скачки могут стать причиной разрушения стены.

Утепление всегда проводится снаружи, а не изнутри. Если оно не было произведено в ходе строительства дома, его необходимо выполнить, когда дом уже построен и завершены отделочные работы.

Армопояс с перемычками

Если разница между шириной пояса и стены достаточна, утеплитель вместе с последующей облицовкой будет вровень со стеновой обшивкой.

Проведение утеплительных работ нужно делать теплоизолирующим материалом толщиной, подходящей для установки его в промежуток между армопоясом и линией стены.

Специалисты советуют экструдированный пенополистирол, поскольку тонкие листы обычного пенопласта очень ломкие.

Если расстояние достаточно по ширине, лучше использовать 80-миллиметровый пенополистирол. Чтобы пояс не выступал за плоскость, учитывайте ширину обшивки:

• Облицовочного клинкера;
• Сайдинга;
• Керамики или камня;
• Штукатурного слоя.

Использование минеральной ваты как утеплителя требует вентиляционного зазора меж теплоизолятором и внешней обшивкой, поскольку она впитывает влагу.

Армопояс равен стене по ширине

При выборе способа утепления учитывают, есть ли зазор между обшивкой и армопоясом.

Дополнительное утепление устанавливается по периметру фасада на высоту армопояса. Здание в два этажа нуждается в выполнении двух утепляющих поясов, если один находится между этажами, а второй сделан под мауэрлат.

Утеплительная часть армопояса равна его высоте с прибавлением с каждой стороны 150 мм. Теплоизолятор устанавливается с запасом по 15 см от верхней и нижней линий армопояса.

Утепление внешних стен дома из блоков проводится следующим образом:

• До закрепления пенополистирола стены требуется очистить от пыли и выступающего кладочного раствора. Обеспыливание выполняют щеткой, тщательно очищая всю плоскость стены.
• Проверить ровность стен, поскольку перепады больше 10 мм могут стать причиной поломки утепляющего материала. Обнаруженные неровности надо убрать.
• Загрунтовать обрабатываемую поверхность. Нанесение грунтовочного состава лучше проводить кистью, чтобы убрать остатки пыли.
• По периметру каждого окна нужно приклеить армирующую сетку. Предварительно рулон материала надо нарезать на полоски шириной примерно 400 мм. Сетку устанавливают так, чтобы приблизительно 100 мм располагались под плитой, а оставшаяся часть после монтажа утеплителя заворачивалась и наклеивалась на пенополистирол. Сетка соединяется с основным армирующим покрытием после наклеивания утеплителя.
• Наклеить утеплитель на строительную клеевую мастику, а после подсыхания, закрепить его дюбелями-зонтиками с большой шляпкой.

Чтобы утепление прослужило дольше, понадобится в верхней части пояса установить отлив с капельником, сделанный из металла с оцинковкой и покрытием из полиэстера. Он располагается с уклоном от стены. Этот элемент нужен для отвода осадков от армопояса.

Внешнее утепление можно выполнить с помощью напыляемого пенополиуретана. Но это довольно дорогой материал, требующий специального аппарата-напылителя, и высокотоксичный. Самостоятельные работы не рекомендованы – придется нанимать профессионала.

Утепление при наличии зазора

Для проведения запенивания понадобится сделать отверстия с расстоянием не больше 250–300 мм сквозь обшивку по линии армопояса. Заливка пены выполняется в каждое второе отверстие.

Подобный метод позволяет сделать качественное утепление армопояса и уменьшит расход материала.

Обязательно используйте профессиональную пену – утепляющий слой продержится несколько лет, не будет осыпаться.

Посмотрите видео:

При правильно выполненном утеплении, зимой армирующий пояс не будет пропускать холодный воздух и здание простоит долго.

Какую технологию лучше применить для достижения этой цели?

Какие использовать материалы?

Многое будет зависеть от материалов стен дома и его конструктивных особенностей. Рассмотреть все возможные варианты будет довольно трудно, поэтому остановимся на популярных в наше время домов построенных из блоков различного типа и утеплителей из пенополистирола или пенопласта.

Чтобы добиться оптимального результата, важно правильно монтировать теплоизоляцию, защитив от воздействия холода все части жилого дома.

Утепление дома снаружи действует по принципу термоса, способного долгое время сохранять температуру внутри. В термосе этот эффект достигается частично благодаря воздушной прослойке, окружающей внутреннюю колбу, в нашем же случае снизить потери тепла поможет утепление дома снаружи пенопластим или пенополистиролом.

Наибольшего эффекта можно достичь, если монтировать термоизоляцию в процессе строительства, так как утеплить дом качественно, если в нем уже живут, сложнее.

В качестве хорошей теплоизоляции для блочных стенподойдет обычный пенопласт или пенополистирол. Но прежде чем приступить к монтажу, необходимо выполнить следующие подготовительные работы:

1. На верхний армопояс положить утеплитель, с которым будет стыковаться последний ряд пенопласта.
2. Забить маяки для натягивания нитей, по которым будут ориентироваться при монтаже термоизоляции.
3. Закрепить внизу вдоль стены направляющий профиль из оцинкованного железа, служащий основой для первого ряда плит утеплителя.

Утепление армопояса дома

Для утепления армопояса лучше всего подойдет прессованная минеральная вата толщиной 100 мм. Ее нужно уложить так, чтобы защитить от промерзания все конструкционные элементы верхней части стены. В первую очередь нужно уделить внимание закладным, вмонтированным в армопояс. После того, как фермы будут установлены и закреплены в нужном положении, необходимо вырезать из минваты детали, чтобы утеплить со всех сторон анкера, на которых держатся несущие конструкции крыши.

Пространство под пятками ферм нужно заполнить бетоном.

Элементы утеплителя в данном случае послужат в качестве опалубки.

Защита анкерного соединения от холода не будет полной, если не закрыть его сверху утеплителем.

Важно также заполнить пеной все щели между теплоизолирующими деталями.

Когда все крепления ферм будут защищены от холода, можно накрывать утеплителем остальные части армопояса, пропенив стыки между установленными элементами термоизоляции (1), а также их соединения с бетонной поверхностью (2).

Установка маяков

Следующий шаг, ведущий к тому, чтобы выполнить монтаж теплоизоляции на стену, это подготовка маяков, которые помогут правильно устанавливать пенопласт, создавая строго вертикальную плоскость. Для маяков лучше всего использовать 16 кусков арматуры длиной около 30 см (по 4 на каждую стену).

Штырь забивается в стену на расстоянии 10-20 см от угла (чтобы не отколоть кусок бетона). Для этого на глубину 5-10 см перфоратором предварительно сверлятся отверстия, диаметр которых должен соответствовать толщине арматуры. По одному штырю нужно забить в каждом углу стены, вверху и внизу.

Как можно увидеть на двух предыдущих фотографиях, между верхней и нижней арматурой натягивается леска, которую важно выставить по отвесу. Ее расстояние от стены должно соответствовать сумме трех составляющих – это толщина пенопласта, толщина слоя клеящей смеси и 2-3 мм запаса, которые не позволят леске прикасаться к установленному утеплителю. Для пенопласта толщиной 100 мм это расстояние обычно составляет около 12-15 см, если плоскость стены достаточно ровная.

Между вертикальными лесками натягиваются подвижные горизонтальные лески, по которым главным образом и ориентируются при установке теплоизоляции.

Монтаж направляющего периметрального профиля

Ширина оцинкованного профиля должна соответствовать толщине термоизоляционной плиты. Его устанавливают таким образом, чтобы он лежал на горизонтальной поверхности фундаментного утеплителя.

Профиль крепят с помощью дюбелей «быстрый монтаж» (1), выставив предварительно его наружный край по нитке (2), натянутой между двумя нижними маяками.

Как можно увидеть на иллюстрации, профиль монтируется не к шлакоблоку, а чуть ниже уровня верха фундамента. Таким образом, установив профиль шириной 100 мм вплотную к бетону, можно рассчитывать, что между монтируемым утеплителем и стеной будет оставаться определенное пространство для клеящей смеси. Это возможно благодаря тому, что вертикальные поверхности фундамента и шлакоблочной кладки не находятся на одном уровне, а между ними есть небольшая ступенька.

Если же конструкция здания такова, что поверхность фундамента и стены являются одной плоскостью, или, если профиль устанавливается выше уровня фундамента, то нужно будет изготавливать специальные кронштейны, позволяющие оставлять некоторое расстояние между стеной и профилем при его монтаже.

Это пространство обязательно нужно заполнить монтажной пеной.

Обратите внимание: Монтировать профиль так, чтобы его наружный край располагался строго параллельно нитке, будет непросто из-за того, что для крепежного элемента нужно просверлить дыру в бетоне через металл боковой стенки профиля. Деформация жести в одном месте может провоцировать изменение формы изделия в его соседних частях. Поэтому, впервые занимаясь данной работой, возможно, придется приспособиться. Во время вбивания дюбеля также следует быть осторожным, стараясь не гнуть края профиля, из-за чего его наружная сторона может приподняться.

Установка термоизоляции на стену

Когда подготовительные работы будут выполнены, можно приступать к монтажу теплоизоляции. Для первого ряда плит основой служит установленный ранее направляющий профиль. Чтобы закрепить пенопласт на шлакоблочной стене, используют предназначенную для этого монтажную смесь, которую предварительно замешивают с помощью миксера.

Готовое вещество наносят в виде нескольких ляпух на внутреннюю сторону утеплителя, равномерно распределив их по поверхности.

При монтаже первого ряда нижнюю часть плиты утеплимтеля под наклоном вставляют в направляющий профиль, осторожно приближая ее верх к поверхности стены.

Как видно на иллюстрирующем утепление стен из шлакоблока фото монтажа первого ряда плит утеплителя, чтобы леска не мешала установить пенопласт на свое место, ее нужно временно оттянуть. Позже, когда ляпухи коснутся стены, леску нужно отпустить, и понемногу придавливать верх плиты до тех пор, пока между ней и ниткой не образуется зазор примерно 1-2 мм.

Обратите внимание: После того, как пенопласт был прижат к стене, его не следует оттягивать обратно. Распределяясь под давлением в узком пространстве, толщина слоя монтажной смеси уменьшается, из-за чего она уже не сможет выполнять свою функцию. Поэтому лучше прижимать плиту к стене как можно осторожней, чтобы выставить ее по нитке с первого раза.

Монтаж второго ряда плит осуществляется подобным образом, только без направляющего профиля. Сначала под углом устанавливается низ пенопласта, а потом по нитке выставляется его верхняя часть.

Чтобы уменьшить вероятность погрешностей можно устанавливать второй ряд по двум лескам.

При установке второго и последующих рядов пенопласта необходимо будет вырезать из целых плит детали для установки в местах оконных и дверных проемов.

Важно также выполнять монтаж утеплителя по принципу кирпичной кладки (каждый следующий ряд смещается на половину длины плиты).

После того, как верхний ряд плит состыкуется с минеральной ватой, лежащей на армопоясе (1), следует пропенить все швы между элементами утепления (2).

Кроме того нужно укрепить плиты с помощью пластмассовых дюбелей. Для этого нужно выполнить следующие 3 операции:

1.В стене через пенопласт просверлить перфоратором отверстие.

2.Вставить туда дюбель-гриб.

3.Аккуратно забить в имеющееся в дюбеле отверстие пластмассовый гвоздь.

Обратите внимание: Монтаж зонтиков нужно производить таким образом, чтобы их шляпки не возвышались, а были на 1-2 мм утоплены в пенопласт.

Места, где вбиты дюбели, впоследствии необходимо замазать клеящей смесью.

Конечно, выполненное описанным выше способом утепление шлакоблочного дома – это еще не все, что можно предпринять для повышения его энергоэффективности.

Можно также выполнить ряд утеплительных мероприятий внутри строения, и установить в нем более экономную систему обогрева.

Тем не менее, осуществив правильным образом только наружное утепление, вы уже сможете значительно сэкономить свои расходы во время отопительного сезона.

Газобетон является отличной альтернативой кирпичу. Однако, к сожалению, величина показателя прочности газобетонных блоков значительно ниже. Материал плохо удерживает на своей поверхности крепежные элементы.

Кладка из газобетонных блоков обладает своими особенностями:

1. Возведение стен должно осуществляться на надежном фундаменте.
2. В процессе работы необходимо регулярно проверять ровность конструкции.
3. По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

При ведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под влиянием давления кровли.

Значение армопояса

Армированным поясом называется монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под влиянием нагрузок. Технология укрепления стеновой поверхности объекта подразумевает укладку разгрузочного пояса между перекрытиями каждого этажа и в месте кровельной укладки.

Для обеспечения функциональности армопояса, его структура должна быть:

1. Непрерывной.
2. В кольцевом стиле.
3. Замкнутой.

Основные компоненты армопояса:

• Арматурный каркас.
• Бетонная смесь.
• Опалубка или блоки.

Предназначение конструкции заключается:

• В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
• В защите фундамента и стен от трещин.
• В увеличение пространственной жёсткости здания.

Конструкция обеспечивает прочность и надёжность несущих стен, увеличивает сопротивление строения воздействию ветра, температурных перепадов, сейсмических колебаний, усадке грунта и самого строительного объекта.

Габариты армопояса

Габариты армопояса зависят от конструктивной особенности строительного материала, к которому необходимо его прикрепить. Стена может быть внутренней или наружной. Для каждой категории строителями рассматриваются свои конкретные требования относительно размеров сооружения.

1. Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
2. При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
3. Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

Установить разгрузочный пояс для стен, изготовленных из газобетонных блоков возможно несколькими способами:

1. При помощи деревянной опалубки.
2. Используя доборные блоки.

При сравнении этих двух методов, можно отметить, что оборудование стен армопоясом при помощи деревянной опалубки технологически сложнее осуществить. Второй способ, при помощи доборных блоков намного проще, однако придётся вложить в него большее количество средств по причине использования дорогостоящего строительного материала.

Не прокладывается разгрузочный пояс:

• Под цельную железобетонную конструкцию.
• Под деревянные перекрытия, опирающиеся на блоки.

В случае , достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

В железобетонных конструкциях нет смысла в дополнительной защите по причине равномерной распределения нагрузки на стены

Создание армопояса при помощи опалубки

Опалубка для разгрузочного пояса представляет собой деревянный каркас. Изготавливается он из обрезок досок, скреплённых между собой по внешней стороне.

После осуществления полной сборки опалубки, ее нижняя часть прикрепляется к стене саморезами, а верхняя – поперечными досочными стяжками с промежутком от восьмидесяти до ста сантиметров. Стяжка необходима для придания надёжности конструкции, иначе при заливке бетона, она может быть деформирована или раздавлена.

Предварительно перед возведением конструкции следует побеспокоиться о приобретении необходимых строительных материалов:

1. Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
2. Гвозди для крепления досочной конструкции к стене.
3. Гибкая проволока для придания жесткости сооружения.
4. Арматурные стержни диаметром двенадцать миллиметров.
5. Пенополистирол для утепления.

Используемые строительные инструменты:

1. Дрель.
2. Ножовка.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

1. Подготовка деревянных щитов.
2. Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
3. Крепление конструкции к стене саморезами или длинными гвоздями.
4. Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
5. Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
6. Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

1. В горизонтальной укладке прутьев.
2. В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
3. В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

Вязку арматурных прутьев следует производить непосредственно в опалубке. В готовом виде арматурный каркас тяжёлый. При раздельной сборке конструкции, поднять и разместить ее будет сложно. Между газобетонными блоками и каркасом разгрузочного пояса рекомендуется прокладывание слоя камней или кирпичей.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

В случае отсутствия продукции требуемой характеристики в магазине можно приготовить ее самостоятельно, применяя следующие пропорции в соотношении составляющих:

• Щебень – 4,8 части.
• Цемент – 1 часть.
• Песок – 2,8 части.

Для увеличения плотности состава щебень можно заменить на гравий. После перемешивания сухих элементов следует небольшими порциями добавить воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

В технологии заливки бетона предусмотрены нормы выполнения работ, которые для получения желаемого функционального результата следует выполнять:

1. Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
2. Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
3. После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.

2. Сооружение разгрузочного пояса с использованием блоков

Опалубкой могут служить не деревянные конструкции, а блоки из газобетона U-образной формы Обязательным условие к такому строительному материалу является наличие внутренней полости, которая необходима для закладки каркаса из арматуры и заливки бетона.

Блоки лоткового вида укладываются такой же ширины, как и стены. Такой пояс удобно устраивать к наружным стенам по причине выполнения им дополнительной утеплительной функции, при этом исключающей образование «мостиков» холода.

3. Что потребуется

Способ прост и требует предварительного приобретения строительного материала – доборных блоков толщиной десять сантиметров. Перед покупкой следует произвести расчет необходимого количества материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления конструкции армопояса с использованием доборных блоков

1. Установка доборных блоков на стену в обычном порядке.
2. Армирование центральной части строительного материала.
3. Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

Загрузочный пояс можно сконструировать с помощью кирпичной кладки, усиленной арматурной сеткой. Он менее надежный, чем бетонный и применим только для небольших хозяйственных построек. Для увеличения показателей прочности кирпичной конструкции рекомендовано применение арматуры или металлической сварной сетки.

Особенности сооружения:

1. При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
3. Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Укрепление стен с помощью кирпичей с встроенной арматурной сеткой не может полноценно заменить придание надежности конструктивным элементам с применением железобетонного аналога.

Утепление армопояса

Важнейшей особенностью газобетона является низкая тепловодность, обеспечивающая отсутствие фактора промерзания построенной из него конструкции даже при самой низкой температуре окружающего воздуха. Поэтому при сооружении укрепляющей конструкции важно, чтобы она не нарушала теплоизоляционных свойств дома.

В холодное время года, а также в периоды резких температурных перепадов на армированном поясе может возникнуть конденсат. Для того чтобы избежать этого явления рекомендуется провести работы по утеплению конструкции.

В качестве утепляющих теплоизолирующих элементов можно применять пенополистерол, пенопласт и минеральную вату. В некоторых случаях используют газобетонные блоки с перегородками. При применении минеральной ваты следует оставить небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы организационных работ по утеплению объекта:

1. При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
2. Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
3. Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.

1. При заливке цементным составом следует следить, чтобы элементы армированной сетки не касались стенок опалубки.
2. Для увеличения функциональности армопояса каркас из арматуры устанавливается на поверхности при помощи уровня.
3. Прочности бетона после его заливки способствует периодическое его увлажнение, особенно в жаркую погоду. Рекомендуется увлажнять конструкцию каждый на день на протяжении пяти дней. Лучший эффект достигается при покрытии увлажненной поверхности полиэтиленовой пленкой.
4. Снимать опалубку можно через неделю, однако функционировать по назначению она будет только через две недели, когда произойдет полное застывание цементной смеси.
5. Если планируется утепление разгрузочного пояса, то не стоит его делать заподлицо со стеной. Специалисты рекомендуют произвести смещение опалубки вглубь с дальнейшей целью заполнения получившейся ниши утепляющим теплоизолирующим материалом.
6. Не нужно тратиться на армированный пояс, если под фундаментом расположен прочный не насыщенный водой грунт, стены из кирпича, а также при возведении одноэтажного дома с деревянными балками, а не железобетонными панелями.

Утепление армированного пояса снаружи. Утепление монолитного армопояса для дома из газосиликатных блоков Армопояс промерзает

Армированный пояс, он же монолитный пояс — это специальная конструкция, которая решает несколько задач.распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от нагрузки на стропильную систему крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным все просто, делаете кладку из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газобетонного блока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры. Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см. Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см. В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п. К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном. Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства. Вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в раствор пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 21 дней после заливки.

Монолитный железобетонный пояс необходим:

Можно ли заливать армопояс зимой

Заливка в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные добавки в бетон. Используйте как можно меньше воды для приготовления бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем.

Какова минимальная толщина, высота, ширина.

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины прилегания плит или балок перекрытия.

Конденсат на армопоясе

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Армопояс

Армопояс — это монолитная бетонная армированная конструкция, лежащая на стенах дома или фундаменте и равномерно распределяющая нагрузки. Армопояс строят для усиления кладки, для равномерности передачи нагрузки от перекрытий, для монтажа мауэрлата .

При строительстве армопояса под мауэрлат, в нём оставляют торчащие наружу шпильки, анкеры, куски арматур или проволоки для нанизывания потом бруса мауэрлата. Строить армопояс под мауэрлат рекомендуется, даже если кладка стен выполнена из полнотелого кирпича.

Поверх фундамента армопояс могут заливать, если фундамент старый или просто «слабый» либо фундамент не монолитный, а построен из ФБС. Ещё вариант: железобетонный пояс поверх кладки стен цокольного этажа.

Армопояс практически всегда замкнут в «кольцо». Незамкнутый армопояс может получиться, например, при его строительстве для крепления бруса мауэрлата в случае, когда невозможно сделать единое «кольцо». В таком случае стараются максимально снизить распорное давление стропил.

Армопоясы заливаются практически всегда, если стены дома строятся из блоков из ячеистых бетонов . Причина в том, что эти блоки не очень прочные, к тому же они могут давать неравномерную усадку. Армопояс же придаёт таким стенам пространственную жесткость. Также он не позволяет плитам перекрытия разрушить блоки, потому что у плит перекрытий может быть неглубокая зона опирания.

В домах из ячеистых бетонов первый армопояс льётся поверх стен первого этажа, а на него уже кладутся плиты перекрытия, нагрузка от которых равномерно распределяется не стены армопоясом. Второй армопояс уже льётся поверх стен второго этажа для крепления мауэрлата.

Ширина армопояса может быть равна ширине стены. Если его сделать уже, то потребуются доборные элементы, ставящиеся с наружной стороны стены. Высоту обычно делают 30 см.

Надо помнить, что армопояс становится очень сильным мостиком холода , т.к. у железобетона большой коэффициент теплопроводности . Поэтому необходимо обязательно утеплять его снаружи. Другой вариант — использование при заливке пояса доборного блока и утеплителя.

Опалубку крепят к стенам, вверху доски/листы обязательно соединяют поперёк, чтобы раствор не распирал стенки опалубки. Нужно обязательно удостовериться в жёсткости всей опалубочной конструкции во всех местах. Застывший в неправильной форме бетон создаст потом несколько проблем. А срезать лишнее на самом деле очень тяжело.

Некоторые люди заливают армопояс одновременно с оконными перемычками либо вообще как оконные перемычки. В этом случае нужно продумать конструкцию утепления надоконного пространства, чтобы убрать мостик холода.

Заливать армопояс надо за раз, чтобы не образовался холодный шов бетона (стык застывшего и незастывшего).

У нормального производителя стеновых блоков должны быть брошюры, где описываются все технические узлы, включая железобетонный пояс (если он требуется для этих блоков).

Какую технологию лучше применить для достижения этой цели?

Какие использовать материалы?

Многое будет зависеть от материалов стен дома и его конструктивных особенностей. Рассмотреть все возможные варианты будет довольно трудно, поэтому остановимся на популярных в наше время домов построенных из блоков различного типа и утеплителей из пенополистирола или пенопласта.

Чтобы добиться оптимального результата, важно правильно монтировать теплоизоляцию, защитив от воздействия холода все части жилого дома.

Утепление дома снаружи действует по принципу термоса, способного долгое время сохранять температуру внутри. В термосе этот эффект достигается частично благодаря воздушной прослойке, окружающей внутреннюю колбу, в нашем же случае снизить потери тепла поможет утепление дома снаружи пенопластим или пенополистиролом.

Наибольшего эффекта можно достичь, если монтировать термоизоляцию в процессе строительства, так как утеплить дом качественно, если в нем уже живут, сложнее.

В качестве хорошей теплоизоляции для блочных стенподойдет обычный пенопласт или пенополистирол. Но прежде чем приступить к монтажу, необходимо выполнить следующие подготовительные работы:

1. На верхний армопояс положить утеплитель, с которым будет стыковаться последний ряд пенопласта.
2. Забить маяки для натягивания нитей, по которым будут ориентироваться при монтаже термоизоляции.
3. Закрепить внизу вдоль стены направляющий профиль из оцинкованного железа, служащий основой для первого ряда плит утеплителя.

Утепление армопояса дома

Для утепления армопояса лучше всего подойдет прессованная минеральная вата толщиной 100 мм. Ее нужно уложить так, чтобы защитить от промерзания все конструкционные элементы верхней части стены. В первую очередь нужно уделить внимание закладным, вмонтированным в армопояс. После того, как фермы будут установлены и закреплены в нужном положении, необходимо вырезать из минваты детали, чтобы утеплить со всех сторон анкера, на которых держатся несущие конструкции крыши.

Пространство под пятками ферм нужно заполнить бетоном.

Элементы утеплителя в данном случае послужат в качестве опалубки.

Защита анкерного соединения от холода не будет полной, если не закрыть его сверху утеплителем.

Важно также заполнить пеной все щели между теплоизолирующими деталями.

Когда все крепления ферм будут защищены от холода, можно накрывать утеплителем остальные части армопояса, пропенив стыки между установленными элементами термоизоляции (1), а также их соединения с бетонной поверхностью (2).

Установка маяков

Следующий шаг, ведущий к тому, чтобы выполнить монтаж теплоизоляции на стену, это подготовка маяков, которые помогут правильно устанавливать пенопласт, создавая строго вертикальную плоскость. Для маяков лучше всего использовать 16 кусков арматуры длиной около 30 см (по 4 на каждую стену).

Штырь забивается в стену на расстоянии 10-20 см от угла (чтобы не отколоть кусок бетона). Для этого на глубину 5-10 см перфоратором предварительно сверлятся отверстия, диаметр которых должен соответствовать толщине арматуры. По одному штырю нужно забить в каждом углу стены, вверху и внизу.

Как можно увидеть на двух предыдущих фотографиях, между верхней и нижней арматурой натягивается леска, которую важно выставить по отвесу. Ее расстояние от стены должно соответствовать сумме трех составляющих – это толщина пенопласта, толщина слоя клеящей смеси и 2-3 мм запаса, которые не позволят леске прикасаться к установленному утеплителю. Для пенопласта толщиной 100 мм это расстояние обычно составляет около 12-15 см, если плоскость стены достаточно ровная.

Между вертикальными лесками натягиваются подвижные горизонтальные лески, по которым главным образом и ориентируются при установке теплоизоляции.

Монтаж направляющего периметрального профиля

Ширина оцинкованного профиля должна соответствовать толщине термоизоляционной плиты. Его устанавливают таким образом, чтобы он лежал на горизонтальной поверхности фундаментного утеплителя.

Профиль крепят с помощью дюбелей «быстрый монтаж» (1), выставив предварительно его наружный край по нитке (2), натянутой между двумя нижними маяками.

Как можно увидеть на иллюстрации, профиль монтируется не к шлакоблоку, а чуть ниже уровня верха фундамента. Таким образом, установив профиль шириной 100 мм вплотную к бетону, можно рассчитывать, что между монтируемым утеплителем и стеной будет оставаться определенное пространство для клеящей смеси. Это возможно благодаря тому, что вертикальные поверхности фундамента и шлакоблочной кладки не находятся на одном уровне, а между ними есть небольшая ступенька.

Если же конструкция здания такова, что поверхность фундамента и стены являются одной плоскостью, или, если профиль устанавливается выше уровня фундамента, то нужно будет изготавливать специальные кронштейны, позволяющие оставлять некоторое расстояние между стеной и профилем при его монтаже.

Это пространство обязательно нужно заполнить монтажной пеной.

Обратите внимание: Монтировать профиль так, чтобы его наружный край располагался строго параллельно нитке, будет непросто из-за того, что для крепежного элемента нужно просверлить дыру в бетоне через металл боковой стенки профиля. Деформация жести в одном месте может провоцировать изменение формы изделия в его соседних частях. Поэтому, впервые занимаясь данной работой, возможно, придется приспособиться. Во время вбивания дюбеля также следует быть осторожным, стараясь не гнуть края профиля, из-за чего его наружная сторона может приподняться.

Установка термоизоляции на стену

Когда подготовительные работы будут выполнены, можно приступать к монтажу теплоизоляции. Для первого ряда плит основой служит установленный ранее направляющий профиль. Чтобы закрепить пенопласт на шлакоблочной стене, используют предназначенную для этого монтажную смесь, которую предварительно замешивают с помощью миксера.

Готовое вещество наносят в виде нескольких ляпух на внутреннюю сторону утеплителя, равномерно распределив их по поверхности.

При монтаже первого ряда нижнюю часть плиты утеплимтеля под наклоном вставляют в направляющий профиль, осторожно приближая ее верх к поверхности стены.

Как видно на иллюстрирующем утепление стен из шлакоблока фото монтажа первого ряда плит утеплителя, чтобы леска не мешала установить пенопласт на свое место, ее нужно временно оттянуть. Позже, когда ляпухи коснутся стены, леску нужно отпустить, и понемногу придавливать верх плиты до тех пор, пока между ней и ниткой не образуется зазор примерно 1-2 мм.

Обратите внимание: После того, как пенопласт был прижат к стене, его не следует оттягивать обратно. Распределяясь под давлением в узком пространстве, толщина слоя монтажной смеси уменьшается, из-за чего она уже не сможет выполнять свою функцию. Поэтому лучше прижимать плиту к стене как можно осторожней, чтобы выставить ее по нитке с первого раза.

Монтаж второго ряда плит осуществляется подобным образом, только без направляющего профиля. Сначала под углом устанавливается низ пенопласта, а потом по нитке выставляется его верхняя часть.

Чтобы уменьшить вероятность погрешностей можно устанавливать второй ряд по двум лескам.

При установке второго и последующих рядов пенопласта необходимо будет вырезать из целых плит детали для установки в местах оконных и дверных проемов.

Важно также выполнять монтаж утеплителя по принципу кирпичной кладки (каждый следующий ряд смещается на половину длины плиты).

После того, как верхний ряд плит состыкуется с минеральной ватой, лежащей на армопоясе (1), следует пропенить все швы между элементами утепления (2).

Кроме того нужно укрепить плиты с помощью пластмассовых дюбелей. Для этого нужно выполнить следующие 3 операции:

1.В стене через пенопласт просверлить перфоратором отверстие.

2.Вставить туда дюбель-гриб.

3.Аккуратно забить в имеющееся в дюбеле отверстие пластмассовый гвоздь.

Обратите внимание: Монтаж зонтиков нужно производить таким образом, чтобы их шляпки не возвышались, а были на 1-2 мм утоплены в пенопласт.

Места, где вбиты дюбели, впоследствии необходимо замазать клеящей смесью.

Конечно, выполненное описанным выше способом утепление шлакоблочного дома – это еще не все, что можно предпринять для повышения его энергоэффективности.

Можно также выполнить ряд утеплительных мероприятий внутри строения, и установить в нем более экономную систему обогрева.

Тем не менее, осуществив правильным образом только наружное утепление, вы уже сможете значительно сэкономить свои расходы во время отопительного сезона.

Армированный пояс , он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный.

Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
• под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

В данной статье мы разберемся, зачем нужен армопояс на газобетоне. Будут детально рассмотрены основные требования к данному конструкционному элементу, также вы узнаете, как правильно сделать армопояс для газобетона собственными силами.

Монолитный бетонный армопояс внутри газобетонной стены

Армопояс для газобетона – это ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблока данный пояс является необходимым элементом, который значительно улучшает прочностные характеристики всего здания.

1 Зачем нужен армопояс?

Правильно сделанный монолитный армопояс будет защищать ваш дом от любых нагрузок, возникающих как под влиянием внешних и внутренних факторов.

Негативных воздействий, которые испытывают стены дома из газоблока весьма большое количество, это и сезонные деформации грунта в результате пучения, и сильные порывы ветра, и повышенная сейсмическая активность. Особенно важно будет сделать армопояс для домов, построенных на наклонной почве.

Армопояса на газобетоне сделать можно либо на середине кладки стены и под крышей, если речь идет об одноэтажном доме, либо между этажами, если говорить о двухэтажных зданиях.

Монолитный армопояс из бетона в разрезе

Как было сказано выше, армопояс значительно увеличивает сопротивления стен здания из блоков внешним и внутренним нагрузкам. Он выполняет связывание отдельных стен дома из блоков в единую конструкцию, выступая своеобразным ребром жесткости.

Наличие такого ребра дает возможность сделать большие оконные проемы из блоков, которые невозможно создать при отсутствии армопояса, ввиду недостаточных прочностных характеристик пеноблоков и газоблока.

Наличие данного несущего элемента сводит к минимуму возможность полного разрушения дома вследствие нарушения целостности отдельных его частей.

Рассмотрим основные причины, которые обуславливают необходимость обустройства армопояса:

1.1 Потребность в несущей конструкции для крыши дома

Пеноблоки, керамзитобетонные и газоблоки, хоть и являются достаточно прочным строительным материалом, в отличии от кирпича, очень плохо переносят разнообразные точечные нагрузки, которые могут вызывать растрескивание и разрушение отдельных блоков, что негативно скажется на прочности всей стены.

Учитывая, что стропильная система дома и балки, выступающая основой для крыши, монтируется на газобетонные или керамзитобетонные стены из блоков посредством анкеров и строительных шпилек (крепление мауэрлата к газобетону без армопояса), балки которые и оказывают не пеноблоки и газоблоки точечную нагрузку, возникает потребность в обустройстве дополнительной несущей конструкции под балки.

Укладка арматурного каркаса для последующей заливки бетоном

1.2 Перенос распирающей нагрузки со стены дома на армопояс

Одним из часто встречающихся вариантов обустройства крыш на газобетонных и домах из пеноблоков или керамзитные блоки является технология висячих стропил. Данный метод обладает рядом определенных преимуществ, однако он оказывает предельную распирающую нагрузку, которая для неукрепленных пеноблоков может быть чрезмерной.

Согласно строительным нормам, висячие стропила в пеноблочном доме сделать можно только при наличии армопояса, который будет принимать, компенсировать и равномерно распределять распирающую нагрузку.

1.3 Препятствие деформациям

Наличие армопояса сводит к минимуму возможность деформации стен обладающих разными коэффициентами упругости, или испытывающих неравномерные нагрузки, которые нередко возникают при неправильном обустройстве крыши.

Описанный алгоритм создания армопояса позволяет сделать его своими руками не только на доме из пеноблоков и газоблоков. Технология создания армопояса в доме из кирпича и керамзитоблока ничем не отличается.

Как свидетельствуют отзывы, большинство строителей, предпочитающих использовать в качестве строительного материала шлакоблок, также склоняются к необходимости обустройства армопояса, так как шлакоблок по своим техническим характеристикам аналогичен любым материалам из вспененного бетона.

2 Характеристики качественного армопояса

Габариты армопояса для стены из пеноблоков определяются от размеров самой стены. Если при строительстве дома выполнялась кладка однослойных стен, шириною в шлакоблок (30 сантиметров), то достаточно будет внутреннего армопояса шириною в 25 сантиметров.

При этом по внутренней стороне стены дома, для предотвращения создания мостиков холода (элементов, теплопроводность которых больше, чем у основной конструкции здания), рекомендуется уложить утеплитель и закрыть армопояс пеноблоком соответствующей толщины.

Высота армопояса в идеале должна является его толщине, поскольку равносторонние конструкции обладают большей прочностью, чем прямоугольные. Не рекомендуется делать армирующие пояса высотой больше 30 сантиметров.

Опалубка для армопояса из деревянных досок

Если вы строите здание, проект которого предусматривает наличие легкого перекрытия, то можно сделать плоский армопояс, высотою около 10 сантиметров. Как свидетельствуют отзывы, такая конструкция хорошо справляется со своими функциями за счет наличия внутри пояса арматурных прутьев.

В плоские армопояса, как правило, устанавливаются 2 продольных арматурных стержня (если стены широкие 3, либо 4), которые соединяются между собою поперечными перемычками из стержней меньшего диаметра. Шаг перемычек составляет около 50-ти сантиметров.

Если при строительстве дома из пеноблоков будут использоваться тяжелые бетонные плиты перекрытия, то необходимо обустраивать монолитный армопояс с объемным арматурным каркасом, состоящим из 4 либо 6 продольных прутьев.

При кладке арматурного каркаса, важно следить за тем, чтобы арматура была утеплена в бетон как минимум на 5 сантиметров. Чтобы поднять нижнюю арматуру над блоками необходимо использовать кирпичные подпорки соответствующего размера.

В объемных каркасах, по прямому контуру стены, поперечная и продольная арматура соединяется между собой с помощью вязальной проволоки. Это необходимо для придания достаточного сопротивления динамическим нагрузкам армопояса.

Однако в местах, где внешние стены соединяются с внутренними, и на углах дома, арматура соединяется с помощью сварки.

2.1 Из чего лучше делать армопояс?

Армопояса под потолочные перекрытия и стропильные системы должны изготавливаться из бетона марок М200 и выше. Бетон можно как приобретать в уже готовом виде у производителей, так и делать собственноручно из цемента М400.

Соотношение раствора должно быть 1:3:5, где 1 – цемент, 3 – песок, 5 – щебень.

Если вы хотите получить армопояс максимальной прочности, то не лишним будет после заливки уплотнить бетон. Для этого нужен перфоратор со специальной насадкой. Также уплотнить бетон можно просто интенсивно потыкав его куском арматуры, чтобы на поверхность вышли все внутренние пузырьки воздуха.

Кладка армирующего пояса из кирпича

Для усиления стены из вспененного бетона также может использоваться армопояса из кирпича. Кладка кирпича выполняется непосредственно на пеноблок, при кладке пояса для армирования используется металлическая сетка с проволоки диаметром 4-5 мм.

Сетка укладывается на каждый ряд кирпича. Общая высота такого армопояса может составлять от 20 до 40 сантиметров, ширина – равная ширине стены.

Стоит понимать, что армопояс из кирпича не обладает прочностью, сравнимой с монолитным бетонным поясом, такой армопояс, как свидетельствуют отзывы, может с успехом использоваться для небольших хозяйственных построек из шлакоблока, либо других вспомогательных зданий.

2.2 Нужно ли утеплять армопояс?

Одним из важнейших свойств вспененного бетона, принесших данному материалу широкую популярность, является низкая теплопроводность. Из пенобетона строятся теплые, не промерзающие даже при самых низких зимних температурах дома.

Чтобы правильно построить аромопояс, который бы вместе с укреплением стены не ухудшал теплоизоляционных свойств дома, необходимо предусмотреть качественное утепление пояса.

Для того чтобы армирующий пояс не являлся слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.

При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Образовавшееся после заливки армопояса свободное пространство заполняется утеплителями, и закрывается подогнанным по размеру пеноблоком.

Технология создания армпояса под мауэрлат для крыши

Приведем и отзывы строителей, специализирующихся на возведении домов из вспененного бетона, которые помогут вам составить полную картину об необходимости обустройства армирующего каркаса для керамзитобетонных блоков:

Игорь, 49 лет, Москва:

Уже на протяжении семи лет моя бригада использует в качестве основного строительного материала пенобетон, от клиентов слышал исключительно положительные отзывы о нашей работе.

Количество поклонников у данного материала, с момента его появление на отечественном рынке, выросло в разы. Армопояса на газобетоне устанавливаем в каждом возведенном нами доме.

Я считаю, что армокаркас обязательно нужен для пенобетона, а заявления производителей о том, что прочности блоков и так достаточно для монтажа любых перекрытий, не соответствуют реальности. Как по мне, лучше лишний раз перестраховаться и закрепить работу, чем потом кусать локти.

Олег, 45 лет, Ростов:

Строим дома из газоблоков. Армокаркас устанавливаем в обязательном порядке, особенно для висячих стропил и чтобы закрепить перекрытия из бетонных плит. Недавно строил у себя на дачном участке хозяйственное помещение для домашней птицы, в качестве стройматериала использовал шлакоблок.

На нем обустроил армокаркас из кирпича, поскольку уверен, что «доктор прописал» его закрепить всем зданиям из стройматериалов на основе вспененного бетона.

Как сделать армопояс на газобетоне? Строительство домов и конструкций из пеноблоков

Утепление монолитного армопояса для дома из газосиликатных блоков

В этой статье мы расскажем о способах изоляции одного из мостиков холода — армопояса, выполненного из железобетона.

Утеплять армопояс можно или при строительстве (это самый верный путь) или через некоторое время после окончания строительства.

Не будем рассматривать причины неутепления армированного пояса одновременно со строительством — на это может быть много причин. Просто рассмотрим все известные нам варианты.

ВАЖНО! Утепление необходимо проводить только с наружной стороны здания!

Вариант 1: ширина армопояса уже ширины стены.

В этом случае можно эффективно утеплить армопояс и, если позволит ширина, сделать утепление и дальнейшую облицовку вровень с облицовкой всей стены. Для этого нужно взять утеплитель, ширина которого позволить разместить его в промежуток между армированным поясом и линией стены.

Вероятно, что придется воспользоваться ЭППС, т.к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет — воспользуйтесь пенопластом 80 мм. Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Если в качестве утеплителя будете использовать минвату — не забудьте о необходимости вентзазора между минватой и облицовочным кирпичом.

Вариант 2: ширина армопояса равна ширине стены, отделочные работы выполнены, зазора между армированным поясом и облицовкой нет.

В этом случае необходимо по всему фасаду на высоту армопояса выполнить дополнительное утепление. Если в двухэтажном доме армированный пояс выполнен между первым и вторым этажами и после второго этажа под мауэрлат, тогда по фасаду нужно будет выполнить два утепляющих пояса.

Чтобы это выглядело эстетично и долговечно, необходимо соблюсти некоторые правила:

• Для утепления армопояса можно использовать пенопласт, например, толщиной 80 мм — марка ПСБ-С 25. Высота утеплительного пояса рассчитывается следущим образом: 15 см + высота армопояса + 15 см. Утеплитель крепится на 15 см выше верхней и ниже нижней линий армированного пояса.

• Как правильно готовить стены к утеплению, как крепить пенопласт, как его армировать с помощью сетки и затем штукатурить — мы очень подробно с фото рассказали в статье «Утепление стен пенопластом».

• Для долговечности утеплительного пояся обязательно в верхней его части разместить отлив с капельником (отлив применяется также при монтаже окон, для защиты выступающего цоколя). Отлив необходим для отвода дождевой или талой воды от утеплительного пояса для вашего армопояся и размещается не горизонтально, а с уклоном от стены. Лучше всего использовать отлив, выполненный из оцинкованной листовой стали с полиэстеровым покрытием.

• Для крепления отлива необходимо выполнить пропил в стене над утеплительным поясом, завести верхний край отлива, выполнить герметизацию и закрепить с шагом от 30 см.

Для наружного утепления можно воспользоваться также напыляемым пенополиуретаном (ППУ), который сверху можно закрыть металлическим профилем. Не рекомендуем выполнять работы самостоятельно, так как он очень токсичен (вернее — токсичен один из его компонентов) и требуется установка для напыления — лучше воспользоваться услугами специализированных компаний.

Вариант 3: Армопояс на всю ширину стены, отделочные работы выполнены, есть зазор между стеной и облицовкой.

Сквозь облицовку по линии армопояса необходимо выполнить отверстия для заливки монтажной пены в зазор между наружной облицовкой и стеной (поясом). Шаг между отверстиями — не более 25 -30 см.

Запенивание производите поочередно через одно отверстие. Т.е., сначала запеньте нечетные (1,3,5, и т.д.) отверстия и дождитесь, пока пена отвердеет. Затем можно запенивать четные отверстия. При таком подходе вы сможете качественно выполнить утепление армопояса и сократить расходы на пену. Обязательно применяйте профессиональную пену — в конечном счете это будет выгоднее, чем выполнять повторное утепление через пару лет в следствие осыпания пены.

Современные материалы, предлагаемые рынком для теплоизоляции

Необычным новым (для нас) материалом является краска-термос «Изоллат» — это жидкое сверхтонкое покрытие для теплоизоляции стен, фасадов, трубопроводов, строительных конструкций. Слой толщиной 1 мм этого современного материала заменяет 40 мм минеральной ваты или 200 мм пенополистирола.

«Изоллат», кроме обширного перечня свойств, способствует значительному снижению теплопроводности конструкций.

Еще один материал, который появился несколько лет назад и который мы еще не применяли — это «Пеноизол» . Если он сделан из правильной смолы и грамотно применяется, то материал изумительный. «Пеноизол» можно использовать в виде крошки, листов или в виде пены для заливки.

Утепление армопояса, Как построить дом

Газобетон является отличной альтернативой кирпичу. Однако, к сожалению, величина показателя прочности газобетонных блоков значительно ниже. Материал плохо удерживает на своей поверхности крепежные элементы.

Кладка из газобетонных блоков обладает своими особенностями:

1. Возведение стен должно осуществляться на надежном фундаменте.
2. В процессе работы необходимо регулярно проверять ровность конструкции.
3. По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

При ведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под влиянием давления кровли.

Значение армопояса

Армированным поясом называется монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под влиянием нагрузок. Технология укрепления стеновой поверхности объекта подразумевает укладку разгрузочного пояса между перекрытиями каждого этажа и в месте кровельной укладки.

Для обеспечения функциональности армопояса, его структура должна быть:

Основные компоненты армопояса:

Предназначение конструкции заключается:

• В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
• В защите фундамента и стен от трещин.
• В увеличение пространственной жёсткости здания.

Конструкция обеспечивает прочность и надёжность несущих стен, увеличивает сопротивление строения воздействию ветра, температурных перепадов, сейсмических колебаний, усадке грунта и самого строительного объекта.

Габариты армопояса

Габариты армопояса зависят от конструктивной особенности строительного материала, к которому необходимо его прикрепить. Стена может быть внутренней или наружной. Для каждой категории строителями рассматриваются свои конкретные требования относительно размеров сооружения.

1. Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
2. При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
3. Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

Установить разгрузочный пояс для стен, изготовленных из газобетонных блоков возможно несколькими способами:

1. При помощи деревянной опалубки.
2. Используя доборные блоки.

При сравнении этих двух методов, можно отметить, что оборудование стен армопоясом при помощи деревянной опалубки технологически сложнее осуществить. Второй способ, при помощи доборных блоков намного проще, однако придётся вложить в него большее количество средств по причине использования дорогостоящего строительного материала.

Не прокладывается разгрузочный пояс:

• Под цельную железобетонную конструкцию.
• Под деревянные перекрытия, опирающиеся на блоки.

В случае использования деревянных перекрытий, достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

Создание армопояса при помощи опалубки

Опалубка для разгрузочного пояса представляет собой деревянный каркас. Изготавливается он из обрезок досок, скреплённых между собой по внешней стороне.

После осуществления полной сборки опалубки, ее нижняя часть прикрепляется к стене саморезами, а верхняя – поперечными досочными стяжками с промежутком от восьмидесяти до ста сантиметров. Стяжка необходима для придания надёжности конструкции, иначе при заливке бетона, она может быть деформирована или раздавлена.

Предварительно перед возведением конструкции следует побеспокоиться о приобретении необходимых строительных материалов:

1. Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
2. Гвозди для крепления досочной конструкции к стене.
3. Гибкая проволока для придания жесткости сооружения.
4. Арматурные стержни диаметром двенадцать миллиметров.
5. Пенополистирол для утепления.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

1. Подготовка деревянных щитов.
2. Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
3. Крепление конструкции к стене саморезами или длинными гвоздями.
4. Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
5. Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
6. Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

1. В горизонтальной укладке прутьев.
2. В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
3. В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

Вязку арматурных прутьев следует производить непосредственно в опалубке. В готовом виде арматурный каркас тяжёлый. При раздельной сборке конструкции, поднять и разместить ее будет сложно. Между газобетонными блоками и каркасом разгрузочного пояса рекомендуется прокладывание слоя камней или кирпичей.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

В случае отсутствия продукции требуемой характеристики в магазине можно приготовить ее самостоятельно, применяя следующие пропорции в соотношении составляющих:

Для увеличения плотности состава щебень можно заменить на гравий. После перемешивания сухих элементов следует небольшими порциями добавить воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

В технологии заливки бетона предусмотрены нормы выполнения работ, которые для получения желаемого функционального результата следует выполнять:

1. Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
2. Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
3. После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.

2. Сооружение разгрузочного пояса с использованием блоков

Опалубкой могут служить не деревянные конструкции, а блоки из газобетона U-образной формы Обязательным условие к такому строительному материалу является наличие внутренней полости, которая необходима для закладки каркаса из арматуры и заливки бетона.

Блоки лоткового вида укладываются такой же ширины, как и стены. Такой пояс удобно устраивать к наружным стенам по причине выполнения им дополнительной утеплительной функции, при этом исключающей образование «мостиков» холода.

3. Что потребуется

Способ прост и требует предварительного приобретения строительного материала – доборных блоков толщиной десять сантиметров. Перед покупкой следует произвести расчет необходимого количества материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления конструкции армопояса с использованием доборных блоков

1. Установка доборных блоков на стену в обычном порядке.
2. Армирование центральной части строительного материала.
3. Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

Загрузочный пояс можно сконструировать с помощью кирпичной кладки, усиленной арматурной сеткой. Он менее надежный, чем бетонный и применим только для небольших хозяйственных построек. Для увеличения показателей прочности кирпичной конструкции рекомендовано применение арматуры или металлической сварной сетки.

1. При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
3. Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Укрепление стен с помощью кирпичей с встроенной арматурной сеткой не может полноценно заменить придание надежности конструктивным элементам с применением железобетонного аналога.

Утепление армопояса

Важнейшей особенностью газобетона является низкая тепловодность, обеспечивающая отсутствие фактора промерзания построенной из него конструкции даже при самой низкой температуре окружающего воздуха. Поэтому при сооружении укрепляющей конструкции важно, чтобы она не нарушала теплоизоляционных свойств дома.

В холодное время года, а также в периоды резких температурных перепадов на армированном поясе может возникнуть конденсат. Для того чтобы избежать этого явления рекомендуется провести работы по утеплению конструкции.

В качестве утепляющих теплоизолирующих элементов можно применять пенополистерол, пенопласт и минеральную вату. В некоторых случаях используют газобетонные блоки с перегородками. При применении минеральной ваты следует оставить небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы организационных работ по утеплению объекта:

1. При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
2. Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
3. Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.

Армопояс на газобетоне — нужен ли он и как сделать из кирпича

Бронежилет — обзор

13.2.1.1 Защита туловища

В настоящее время баллистическая стойкость бронежилетов оценивается с использованием различных типов манекенов. Когда пуля из пистолета попадает в бронежилет, она попадает в «паутину» из очень прочных волокон. Эти волокна поглощают и рассеивают энергию удара, которая передается бронежилету от пули, вызывая деформацию пули или «гриб». Дополнительная энергия поглощается каждым последующим слоем материала жилета до тех пор, пока пуля не будет остановлена.Поскольку волокна работают вместе как в отдельном слое, так и с другими слоями материала жилета, большая площадь одежды становится вовлеченной в предотвращение проникновения пули. Это также помогает рассеять силы, которые могут вызвать непроникающие повреждения внутренних органов.

До недавнего времени основные разработки средств индивидуальной защиты туловища солдата были сосредоточены на защите от баллистических и осколочных угроз. Однако недавние разработки и распространение взрывного оружия, основным механизмом поражения которого является избыточное давление взрыва, были признаны серьезной угрозой для солдат.Органы, уязвимые для воздействия избыточного давления взрывной волны, в основном содержат воздух, такие как легкие, слуховая система и желудочно-кишечный тракт. Канадское министерство исследований и разработок в области обороны (DRDC) MABIL было разработано для помощи в разработке эффективных систем индивидуальной защиты от взрывной волны. Суррогат MABIL представляет собой изображение туловища человека и используется для измерения первичных взрывных повреждений. Новая система защиты таза защищает область таза солдата, уменьшая проникновение взрывной волны грязи и мелкого мусора, а также от осколочных боеприпасов и более крупного мусора.

Тестовый манекен также включает в себя медицинские исследования, которые обеспечивают более точные измерения для прогнозирования скелетных травм пассажиров во время взрывов под кузовом. В случае взрыва, особенно при взрыве под транспортным средством, сила создает волну давления, и солдаты, находящиеся на пути этой энергии, подвергаются риску травм головы, спины, поясницы и таза. Армия США представила свой первый манекен для взрывных испытаний. Манекен поможет разработать новые транспортные средства, достаточно прочные, чтобы выдержать взрыв.Манекен содержит десятки высокотехнологичных датчиков и будет использоваться для создания танков и других транспортных средств, способных выдерживать бомбовые удары.

Взрыв создает волну избыточного давления, которая распространяется в воздухе со сверхзвуковой скоростью и обычно создается детонацией взрывчатого вещества. Взрывные волны характеризуются пиковым избыточным давлением и продолжительностью положительной фазы, что вызывает повреждение органов, содержащих воздух, таких как легкие, слуховая система и желудочно-кишечный тракт. В настоящее время существуют различные методы оценки качественных и количественных характеристик новых средств защиты от взрывного оружия.Для оценки травм туловища и головы при взрывной нагрузке используется MABIL (Bouamoul, Williams, & Levesque, 2007), который представляет собой изображение туловища человека и был разработан DRDC Valcartier (Anctil et al., 2004). Полное описание суррогата MABIL дано Anctil et al. (2004), а на рис. 13.1 показан полный прототип манекена DRDC MABIL с опорой на шею и бедра.

Рисунок 13.1. Заменитель DRDC MABIL (Bouamoul et al., 2007).

Этот заменитель туловища MABIL изготовлен из вязкоупругого полиуретана Shore A 70 (PU70) (Cooper, 1996). В ходе исследования была разработана и проверена упрощенная модель конечных элементов (КЭ) MABIL для исследования и прогнозирования реакции на избыточное давление взрыва.Численная модель состояла из упрощенного трехмерного среза манекена MABIL, снятого на уровне середины грудины и подвергшегося различным взрывам. В целом численное ускорение и скорость грудной клетки были выше, чем экспериментальные. Однако соотношение между численной и экспериментальной скоростью стенки грудной клетки было одинаковым во всем диапазоне исследованных взрывных нагрузок. Исследование также подтвердило механический отклик модели MABIL FE с использованием результатов экспериментов с мембраной DRDC MABIL.Хотя численные результаты отличались от экспериментальных, соотношение между экспериментальными и численными результатами для различных сценариев взрыва было постоянным, что позволяет предположить, что используемая конститутивная модель занижает жесткость полиуретана, используемого для изготовления заменителя. Реакцию DRDC MABIL FE на взрывную волну также сравнивали с моделью туловища человека FE, и во всех случаях реакция модели MABIL FE была выше, чем модель туловища человека FE.

Угроза террористов-смертников в Соединенных Штатах растет, поэтому необходимо определить безопасное расстояние между террористом-смертником и службами экстренного реагирования.В исследовании Демпси (2010) на разных расстояниях от зарядов взрывчатки были проведены измерения летальных исходов или ранений, такие как избыточное давление взрыва, проникновение осколков, ускорение всего тела, тупая травма от нагрузки давлением и попадание щита в сотрудников правоохранительных органов. Все эти измерения были сделаны с помощью автономных манекенов летального действия, называемых Ironman.

Затем данные Ironman были проанализированы для определения вероятности гибели/несчастных случаев среди сотрудников правоохранительных органов на разных расстояниях от зарядов взрывчатого вещества разного размера.Эти анализы были сокращены для изучения предварительных критериев безопасного расстояния. Для определения минимального безопасного расстояния между сотрудниками правоохранительных органов и террористами-смертниками были измерены различные смертельные повреждения на моделируемых сотрудниках правоохранительных органов во время детонации заряда взрывчатого вещества (со шрапнелью и без осколков), надетого на смертника. Манекены Ironman были размещены там, где реагирующие офицеры столкнутся с наибольшей угрозой взрыва самодельных взрывных устройств, переносимых человеком (PBIED).Для этого начального исследования было проведено двенадцать испытаний и одно калибровочное испытание. Один Ironman испытал взрывную среду с баллистическим щитом Minuteman III-A, тогда как другой Ironman испытал то же самое без щита. Щит представляет собой складной баллистический щит, производимый Patriot 3 только для защиты от огнестрельного оружия. Ironman предоставил данные о летальности/травмах, чтобы определить безопасное расстояние от щита со щитом и без него. Во время испытаний обе системы Ironman располагались на одинаковом расстоянии от заряда взрывчатого вещества и всегда на расстоянии 12 дюймов.врозь (плечом к плечу). Результат первоначальной серии испытаний показывает, что с тестируемой переменной не было установлено «безопасное» расстояние. На высоте 60 футов все измеренные повреждения были незначительными, за исключением пробития осколками. В ходе их ограниченных испытаний испытанное баллистическое снаряжение Типа III, казалось, останавливало большую часть осколков PBIED на этом расстоянии. Тем не менее, следует отметить, что скорости осколков все еще высоки на высоте 60 футов и велика вероятность травм при попадании в незащищенную область.

В руководстве для костюма EOD 9 костюм был оценен на предмет взрывных устройств с помощью автомобильных манекенов для краш-тестов модели HYBRID II (костюм EOD 9 Bomb, 2010). Перед испытанием манекены помещали на специально разработанное позиционирующее устройство и поддерживали в этом положении с помощью закрепленной стальной трубы малого диаметра, продетой под каждую подмышку. Эти манекены могут отступить назад, когда их ударит взрывная сила, как естественная реакция. Манекены были оснащены датчиками давления для измерения избыточного давления взрыва, передаваемого под костюмом EOD 9, расположенным на груди.Были использованы два режима взрыва. В первом манекен стоял на коленях перед сферическим зарядом C4 массой 0,567 кг на высоте 0,70 м с отступом 0,60 м, тогда как во втором использовался заряд C4 массой 10 кг, упакованный в квадратную цилиндрическую форму, расположенную на высоте 1 м с горизонтальным зазором 3 м. . Результаты показывают, что костюмы EOD 9 обеспечивают снижение пикового избыточного давления в груди на 96 % при столкновении с небольшим зарядом на близком расстоянии, тогда как среднее снижение избыточного давления на грудную клетку составило не менее 87 % при столкновении с более крупным зарядом на расстоянии 3 м.

Хамфри, Си и Фолкнер (2008) разработали методологию оценки летальности и побочного ущерба для программы боеприпасов с точечной летальностью (FLM), которая представляет собой новое не осколочное высокоточное оружие с механизмами поражающего действия, которые отличаются от основных механизмов осколочного действия. эффекты урона для традиционного оружия. Медицинская и военная документация была изучена, чтобы вывести критерии летальности для четырех механизмов повреждения FLM и разработать рекомендации по устранению комбинированных эффектов.Критерии были успешно применены для оценки военной полезности FLM, и была проведена предварительная проверка процедур. Программа FLM проводилась для оценки военной полезности высокоточного оружия с точечным наведением. Оружие FLM было разработано специально для поражения важных целей, сводя при этом к минимуму побочный ущерб за пределами области фокусировки. Оружие FLM сочетает в себе две технологии, чтобы предложить более локализованный механизм поражения по сравнению с текущей боеголовкой в ​​стальном корпусе, которая имеет эффект осколков на расстоянии 2000 футов или более.Во-первых, в технологии многофазных взрывчатых веществ используется вольфрамовая начинка для увеличения веса взрывчатого вещества и усиления взрыва в ближнем поле по сравнению с обычными взрывчатыми веществами. Во-вторых, корпус, окружающий вольфрамовый наполнитель, состоит из углеродного волокна, для разрыва которого требуется меньше энергии, чем для сопоставимого стального корпуса. При детонации композит распадается на мелкие неметаллические волокна, что сводит к минимуму последствия осколков боеголовки.

Баллистические жилеты состоят из таких материалов, как кевлар или керамика, тяжелые и жесткие, что мешает солдату выполнять работу.Для повышения комфорта при ношении и эффективности работы баллистических жилетов необходимо расширить распределение давления и снять нагрузку с участков тела, подверженных высокому давлению. Wettenschwiler, Annaheim, Stampfli и Rossi (2012) использовали анатомическую модель (манекен), оснащенную датчиками давления, для исследования нагрузки баллистических жилетов при высокой нагрузке на части тела. Поскольку манекен способен совершать вертикальные движения и частоты, соответствующие маршевым скоростям до 6 км/ч, модель позволяет выполнять статические (стоя) и динамические измерения (маршевые).Нагрузка измерялась на плече, бедре и груди во время статических и динамических (марш-бросок со скоростью 4,5 км/ч на беговой дорожке) экспериментов, и было обнаружено, что нагрузка баллистических жилетов во время динамических испытаний немного увеличивалась по сравнению со статическими испытаниями. Различий между разными частями тела не наблюдалось.

Броня Halo Infinite: полный список (на данный момент), как разблокировать и многое другое

Источник: Xbox Game Studios | 343 Отрасли

В Halo Infinite 343 Industries и Xbox Game Studios уделяют большое внимание спартанской настройке, аспекту Halo, который становится все более важным с момента дебюта серии (особенно после выхода Halo: Reach).В Halo Infinite у игроков больше контроля, чем когда-либо прежде, с потенциально тысячами возможностей настройки брони, оружия и транспортных средств. В центре каждого Halo находятся спартанцы, поэтому у игроков будет множество вариантов персонализации своего спартанца.

343i включает в себя бесчисленное количество элементов брони и опций в Halo Infinite, и со временем их количество будет увеличиваться. В нашем окончательном руководстве по каждому элементу брони в Halo Infinite мы будем отслеживать все это. Вот полный список доспехов в Halo Infinite.

Перейти к:

Бесконечное веселье

Гало Бесконечность

Ореол вернулся

Halo Infinite — это следующая глава в этой легендарной франшизе шутеров от первого лица, в которой эпический многопользовательский режим возвращается вместе с еще одним приключением Мастера Чифа. Многопользовательский режим Halo Infinite лучше, чем когда-либо, и дает игрокам возможность персонализировать своего спартанца.

Что такое модификация брони

В многопользовательской игре Halo Infinite игроки берут под свой контроль Спартанца, аугментированного человека с повышенной скоростью, силой и боевыми способностями.Спартанцы печально известны внушительными фигурами, которые они поражают своими доспехами, и именно эта броня предоставляет игрокам наибольшее количество возможностей для настройки в Halo Infinite. 343i и Xbox Game Studios потратили много времени на то, чтобы персонализация брони была как можно более глубокой, с сотнями возможных комбинаций.

Во-первых, в Halo Infinite появилась новая система покрытий, позволяющая 343i быстро выпускать детализированные и разнообразные «скины» для снаряжения Halo Infinite. Покрытия имеют всевозможные цвета, текстуры и узоры и могут кардинально изменить внешний вид вашего спартанца.И, благодаря изменениям в многопользовательской игре Halo Infinite, где игроки теперь обведены цветами команды вместо того, чтобы полностью адаптироваться к синему или красному цвету, ваш выбор цвета теперь остается во всех многопользовательских матчах Halo Infinite. Система покрытий Halo Infinite быстро разрастается до огромных масштабов, поэтому мы составили полный список всех покрытий для брони Halo Infinite.

Halo Infinite также позволяет игрокам настраивать каждое оружие в Halo Infinite с помощью покрытий для оружия Halo Infinite, и то же самое относится и к транспортным средствам Halo Infinite! Конечно, броня Halo Infinite по-прежнему сохраняет преимущество в настройке благодаря ряду других опций.

Помимо покрытий, Halo Infinite позволяет игрокам настраивать различные аспекты брони своего Спартанца, начиная от основы, на которой она построена (ядро брони), и заканчивая цветом визора, а также многими элементами, включая шлем, дополнительные элементы нагрудника, набедренные крепления и намного больше. Здесь действительно смехотворное разнообразие, а возможность дополнительных ядер брони, в том числе специальных тематических и наборов брони (коллекции частей брони и настроек), еще больше поднимает ставки.

Halo Infinite можно разблокировать с помощью боевого пропуска Halo Infinite, купить в магазине Halo Infinite или, возможно, разблокировать с помощью внутриигровых испытаний и событий, таких как событие Fractures: Tenrai. Мы отслеживаем все, что видим, по мере того, как многопользовательский режим Halo Infinite развивается с течением времени.

Кастомизация — это всего лишь небольшая часть многопользовательской игры, но Halo Infinite предоставляет множество возможностей. Halo Infinite — одна из лучших игр для Xbox, в которую вы можете играть, особенно если принять во внимание мощную кампанию Halo Infinite.

Что такое

Помимо цветных покрытий, о которых мы говорили выше, Halo Infinite предоставляет ошеломляющие 10 различных способов настройки физической брони вашего спартанца в многопользовательских матчах, а также 11-й способ подключения вашего спартанца к более широкой вселенной Halo новыми способами или позволяющий вам применять полный набор настроек одним махом. Это даже не включает эмблемы или эффекты брони, которые добавляют вашему Спартанцу еще одно измерение персонализации.Это означает, что здесь есть что рассказать, и список будет только расти, поскольку Halo Infinite начинает выпускать новые обновления контента и сезоны с дополнительными параметрами настройки.

Без лишних слов, вот полный список доспехов и вариантов их настройки в Halo Infinite, а также способы их получения.

Вы можете выбрать изображения рядом с доспехами и частями доспехов, чтобы рассмотреть изображение более подробно.

Ядра брони

Как следует из названия, ядра брони находятся в центре брони вашего спартанца и являются основой, на которой строится все остальное.Выбранное вами ядро ​​брони определяет общий вид вашего спартанца и может быть взято из более широкой вселенной Halo или даже быть неканоническим и расширяться за пределы досягаемости Halo (например, доспехи в стиле самураев, которые мы видели в трейлерах).

По умолчанию Спартанцы будут оснащены современным ядром брони Mark VII, но игрокам станут доступны дополнительные варианты. Вот все известные нам ядра брони в Halo Infinite.

Шлемы

Шлем, уступающий только ядрам брони, является одним из самых узнаваемых и заметных элементов брони вашего спартанца. Спартанские шлемы могут быть аппаратными средствами военного уровня, специально разработанными для боевых действий, или сторонними решениями, которые предоставляют уникальные привилегии и преимущества спартанцам, которые их адаптировали. В любом случае, это отличный способ сразу выделить своего спартанца среди других.

Спартанские шлемы могут поддерживать насадки для шлема, что добавляет дополнительный способ настройки.Вот все известные нам шлемы в Halo Infinite.

Козырьки

Помимо аксессуаров для шлема, характерных для каждого шлема, вы также можете дополнить свой Спартанец новым забралом. Козырьки бывают разных цветов и текстур, и это отличный способ подобрать цвет в соответствии с темой или завершить общий вид.В некотором смысле, изменения Visor почти как собственные покрытия, поскольку они обычно физически не отличаются от Visor по умолчанию.

Вот все известные нам Визоры в Halo Infinite.

Сундуки

Элементы нагрудной брони — это дополнительные улучшения (читай: необязательные), которые придают вашему Спартанцу дополнительную индивидуальность и могут иметь широкий спектр визуальных улучшений, таких как ленты с гранатами, рюкзаки и хранилища, технологические обновления и многое другое.Улучшения сундуков — один из самых больших настраиваемых аспектов брони вашего Спартанца, и они сильно различаются по внешнему виду и каноническому назначению.

Вот все известные нам сундуки в Halo Infinite.

Левые наплечники

Наплечники — еще одна важная часть брони Спартанца, но Halo Infinite впервые в игре Halo делает эти наплечники дополнительными или необязательными.Это означает, что вы можете настроить свои наплечники для каждого плеча, в том числе вообще не иметь наплечников.

Здесь представлены все левые наплечники, известные нам в Halo Infinite.

Правые наплечники

Наплечники — еще одна важная часть брони Спартанца, но Halo Infinite впервые в игре Halo делает эти наплечники дополнительными или необязательными. Это означает, что вы можете настроить свои наплечники для каждого плеча, в том числе вообще не иметь наплечников.

Вот все известные нам наплечники в Halo Infinite.

Перчатки

Игроки могут не думать о перчатках, которые их Спартанец носит очень часто, но именно эти перчатки будут появляться на экране чаще всего при подборе оружия или снаряжения, проведении рукопашных атак или взаимодействии с окружающей средой. В Halo Infinite вы сможете персонализировать своего спартанца вплоть до перчаток, которые он носит.

Вот все известные нам пары перчаток в Halo Infinite.

Запястья

Улучшения Halo Infinite Wrists могут напомнить вам некоторые элементы снаряжения Halo Infinite, такие как репульсор или крюк для захвата, но Halo Infinite также позволяет вам применять косметические элементы брони к вашему Спартанцу, которые, по-видимому, обеспечивают ряд преимуществ во вселенной, которых вы не получите. смотрите в игре.

Вот все известные нам запястья в Halo Infinite.

Утилита

в Halo Infinite, ранее называемые бедрами, по-видимому, будут довольно разнообразными, включая служебные ремни, набедренные аксессуары (мы даже видели концепт-арт мечей!), а также, возможно, улучшения бедер и бедер.В первом техническом превью Halo Infinite присутствовало несколько Утилит, но их нельзя было разблокировать или увидеть, но только во втором техническом превью мы смогли увидеть первые части служебной брони в действии. Это дополнительные улучшения, которые должны разнообразить настройку брони.

Вот все известные нам Утилиты в Halo Infinite.

Наколенники

Наконец, Halo Infinite позволяет вам нанести последний штрих на броню вашего спартанца с помощью вариантов наколенников, которые предлагают небольшую степень персонализации почти нетронутой брони ног вашего ядра брони. Хотя наколенники описываются как «дополнительные», кажется, что вам необходимо установить наколенники на доспехи вашего Спартанца.

Вот все известные нам наколенники из Halo Infinite.

Комплекты брони

в основном применяют заранее определенный набор иногда эксклюзивных настроек (будь то покрытия, детали или другие) к вашему ядру брони, вероятно, вращаясь вокруг темы.Это означает, что игроки могут мгновенно стать одним из своих любимых спартанцев Halo, таких как Джеймсон Локк, Сара Палмер и другие, если у них есть ядро ​​брони, которое использует этот персонаж. Комплекты брони также могут включать другие темы, сезонные события и многое другое.

Halo Infinite доступен на Xbox Series X, Xbox Series S, Xbox One, ПК, Xbox Cloud Gaming и Xbox Game Pass.Компания 343 Industries выпустила один из лучших шутеров для Xbox, доступных на данный момент, и кампания, и сетевая игра предлагают отличные впечатления .

Бесконечное веселье

Гало Бесконечность

Ореол вернулся

Halo Infinite — это следующая глава в этой легендарной франшизе шутеров от первого лица, в которой эпический многопользовательский режим возвращается вместе с еще одним приключением Мастера Чифа. Многопользовательский режим Halo Infinite лучше, чем когда-либо, и дает игрокам несколько способов персонализировать своего спартанца.

Бесконечные возможности

Xbox Game Pass Максимальная

Все ваши игровые потребности в одной подписке

Является ли Xbox Game Pass Ultimate лучшим выбором для всех игр? Возможно. Ultimate включает в себя подписку Xbox Live Gold, подписку Xbox Game Pass для консолей Xbox и ПК с Windows, а также Xbox Cloud Gaming для мобильных устройств. Halo Infinite доступна через Xbox Game Pass, включая легендарную кампанию.

Мы можем получать комиссию за покупки по нашим ссылкам.Выучить больше.

5 причин, по которым Microsoft отменила проект «Андромеда»

Microsoft Project Andromeda получила полное представление благодаря нашему отчету. Хотя многие поклонники Microsoft оплакивают решение об отмене проекта, очень мало причин полагать, что это сработало бы. Вот пять обоснований того, почему убить ОС было хорошей идеей.

Бронежилет 101: Руководство для начинающих

Использование бронежилетов сегодня выходит далеко за рамки поля боя или войны.Если вы новичок в мире бронежилетов, вы можете многого не знать, но вам может быть интересно. К счастью для вас, мы составили руководство для начинающих по бронежилетам. Мы расскажем о различных типах бронежилетов, дадим вам общее представление об уровнях угрозы, а также о том, как различать бронежилеты.

Что такое бронежилет?

Бронежилет — это защитная одежда, которую кто-то носит, чтобы поглощать или защищаться от физических атак, которые в противном случае могли бы причинить им вред.Первоначально он использовался в армии солдатами на войне, но сегодня он широко используется для защиты людей разных профессий. ОМОН, частные телохранители или обычные граждане — одни из самых популярных типов людей, которые регулярно носят бронежилеты.

обычно делятся на 2 категории: мягкие и жесткие бронежилеты. Выбор между двумя зависит от типа защиты, которая вам требуется. Также существуют разные типы бронежилетов для разного уровня защиты от разных угроз.Знание того, от чего вы хотите быть защищены, является ключом к выбору подходящего бронежилета.

Законно ли носить бронежилет в общественных местах?

В США любой желающий может приобрести бронежилет, будь то онлайн или лично, и нет необходимости в проверке биографических данных или удостоверении личности. Однако важно отметить, что в каждом отдельном штате действуют свои законы относительно того, когда и почему кто-то может носить бронежилеты. В большинстве штатов разрешается покупать и носить бронежилеты всем, кроме лиц, осужденных за уголовные преступления.Однако в некоторых штатах действуют более строгие законы, например в Коннектикуте, где жители не могут покупать бронежилеты онлайн и не могут доставлять бронежилеты из-за пределов Коннектикута внутрь.

Другие страны различаются. Австралия, например, запрещает кому-либо носить бронежилеты без специального разрешения на определенных территориях. В Великобритании нет никаких ограничений на покупку или владение бронежилетами. В Канаде у вас должна быть лицензия на ношение бронежилетов, а в ЕС гражданам запрещено использовать бронежилеты, которые используются в военных целях.

В каждой стране действуют свои особые законы и правила. Крайне важно изучить законы вашей страны/штата, прежде чем покупать какой-либо бронежилет, чтобы убедиться, что вы не нарушаете никаких законов.

Различные типы бронежилетов

Бронежилет

Также известный как пуленепробиваемый или баллистический жилет, это элемент бронежилета, который помогает поглощать и уменьшать воздействие на туловище осколков от взрывов и снарядов, выпущенных из огнестрельного оружия. Обычно его носят сотрудники полиции, исправительных учреждений, охранники и некоторые обычные граждане.В зависимости от того, от чего вам нужна защита, существуют разные типы жилетов, для разных уровней защиты.

Пластины мягкой брони

Пластины мягкой брони гибкие и мягкие, но при этом чрезвычайно прочные и защищающие. Они легкие и не громоздкие, их обычно носят как скрытый бронежилет или бронежилет.

Пластины жесткой брони

Пластины жесткой брони обеспечивают максимально возможный уровень защиты, но они не такие удобные и легкие, как пластины мягкой брони.Их можно вставлять в бронежилеты или бронежилеты.

Скрытый жилет

Скрытые бронежилеты предназначены для ношения под уличной одеждой или униформой. Благодаря мягким бронепанелям они предназначены для того, чтобы их не было видно, а чтобы обеспечить полную защиту от пулевых и колющих угроз. Они обеспечивают защиту спереди, сзади и по бокам туловища.

Полный тактический доспех

Военные обычно носят полный доспех. Он состоит из передней, боковой и задней защиты в жилете, который может быть соединен с броней, покрывающей большую часть тела, такой как шлем и защита для рук и ног.Он предназначен для ношения поверх одежды, в отличие от скрытого жилета.

Бронежилет армейский пуленепробиваемый

— еще один тип бронежилетов, но они легче и удобнее, чем бронежилеты. Они могут удерживать мягкие или твердые пластины брони для обеспечения различных уровней защиты. Поскольку они являются более легкими вариантами, но при этом обеспечивают очень надежную защиту, они являются популярным выбором для военных и полицейских служб.

Защита лезвий и шипов

Edge-blade относится к коммерческим ножам, которые не доходят до тонкости. Защита от этого лезвия состоит в том, чтобы не порезать или проколоть таким инструментом. Оружие с шипами относится к любому вредоносному инструменту с заостренным концом. Это не включает шрапнель, вылетающую из взрывчатого вещества. Оружие с шипами может относиться к шприцу или чему-либо с острым концом.

Защита от колющих ударов может немного отличаться от баллистической защиты.Жилет для колющих ударов может иметь более плотное плетение волокон и большее количество слоев, чтобы предотвратить проникновение острого лезвия или шипа в кожу.

Multi Armor Threat

Многоцелевая броня обеспечивает защиту от различных типов оружия и атак. Этот тип брони полезен, если кто-то сталкивается с несколькими угрозами или не знает, какое оружие может быть у нападавших. Этот тип брони выгоден для людей, работающих в правоохранительных органах, которым требуется полная защита от самых разных угроз.Типы бронежилетов могут состоять в том, чтобы иметь жилеты с защитой от колющих ударов, которые в то же время защищены от шипов.

Бронежилет женский

Хотя мы рассмотрели несколько типов бронежилетов, все они в первую очередь предназначены для мужчин. Тем не менее, бронежилеты для женщин в последнее время претерпели изменения, и новые уникальные конструкции учитывали женщин, которым необходимо носить бронежилеты. Вставка Source BarCurve обеспечивает лучшую защиту и удобство ношения для женского персонала.Эта вставка может быть помещена в некоторые из бронежилетов Source, чтобы адаптировать их для женщин. Источник также моделирует торс в соответствии с размером чашки женщины.

Различные уровни угрозы

Национальный институт юстиции США (NIJ) установил различные уровни эффективности бронежилетов, чтобы пользователи знали, от чего их защитит их бронежилет. Он разделен на 5 различных уровней угрозы:

• Уровень IIA
• Уровень II
• Уровень IIIA
• Уровень III
• Уровень IV

Уровень IIA, Уровень II и Уровень IIIA обычно представляют собой мягкую броню.Однако иногда можно найти пластины жесткой брони с рейтингом уровня IIIA.

Уровень III и Уровень IV обычно представляют собой пластины из твердой брони. Тем не менее, каждый бронежилет различается по тому, от чего он был разработан, чтобы защитить вас, и важно изучить, от какого уровня угрозы вы стремитесь защититься, и какой тип бронежилета может обеспечить вам этот тип защиты.

Сравнение бронежилетов: Источник

Этот жилет можно носить либо как скрытый жилет, либо как полный бронежилет.Он обеспечивает защиту спереди и сзади с возможностью добавления защиты с обеих сторон, шеи и всего тела. Собирается менее чем за 30 секунд и регулируется на ходу.

Баллистический жилет Тип: Полный тактический доспех, можно носить с мягкими и/или жесткими пластинами, бронежилет

MOLLE/Встроенные подсумки?: Да (для крепления подсумков)

Тип баллистических панелей: Жесткие пластины, мягкая броня и боковые пластины

Совместим с боевым поясом?: Да

Тип застежки: Механизм быстрого расстегивания жилета (VQR) (при расстегивании остается на одном месте)

Варианты размеров?: Расширяемый воротник и защита шеи

Насколько легко собрать?: Менее 30 секунд

Вариант женского жилета?: №

Быстросъемная функция?: Да

Скрытый?: Да, но его также можно носить как полный доспех

Масштабируемость до угрозы: Передняя, ​​задняя, ​​плечевая защита.Дополнительная боковая защита с MOLLE. Можно носить как полный доспех

Дополнительные характеристики: Может сочетаться с 3-литровым рюкзаком с вертикальными молниями сзади. Односторонняя застежка на плечо.

Чрезвычайно легкий и удобный бронежилет благодаря дополнительному слою набивки, обеспечивающему комфорт и снижающему травматизм при ударах.

Баллистический жилет Тип: Бронежилет с дополнительным слоем набивки для уменьшения ударов и повышения комфорта

Вес: 600 г

MOLLE/Встроенные подсумки?: Да (для крепления подсумков или гидратации)

Баллистические панели: Жесткие панели спереди и сзади

Совместим с боевым поясом?: №

Тип затвора: Заглушки для направляющих

Вариант размера?: Да, с пряжками для рельсов

Как легко собрать: 15 секунд

Вариант женского жилета?: №

Быстросъемная функция?: Да

Скрытый?: №

Масштабируемость до угрозы: 10-мм прокладка из ЭВА, передняя задняя и боковая застежки

Дополнительные функции: 2 кармана быстрого доступа.Съемная плечевая накладка с трубкой для питья

Легкий водонепроницаемый женский жилет, обеспечивающий максимальную защиту туловища от пуль и колющих ударов.

Бронежилет Тип: Женский жилет с мягкими панелями

MOLLE/встроенные подсумки?: №

Баллистические панели: Мягкие пластины

Совместим с боевым поясом?: №

Тип застежки: Двойная застежка-липучка

Варианты размеров?: Да, с регулируемыми лямками и системой застежек BalanScale для симметричной и ровной застежки

Вариант женского жилета?: Да

Быстросъемная функция?: Нет

Скрытый?: №

Масштабируемость до угрозы: Высокая защита туловища от пуль и колющих ударов с помощью панелей из мягкой брони

Дополнительные характеристики: Широкие мягкие регулируемые лямки, сливное отверстие, боковые петли для выравнивания

Высокая степень защиты от множественных пуль и колющих ударов, которую могут носить как мужчины, так и женщины благодаря вставке BraCurve, покрытой водоотталкивающей пропиткой и защищающей от пятен.

Баллистический жилет Тип: Баллистический жилет и жилет скрытого ношения, мягкие бронепластины, предназначенные для ношения под рубашкой

MOLLE/Встроенные подсумки?: 2 передних кармана и потайной карман на молнии

Баллистические панели: Мягкие защитные панели

Совместим с боевым поясом?: №

Тип застежки: Молния спереди для ощущения куртки

Варианты размеров?: Вставки BraCurve для износостойкости, защиты и комфорта женского персонала.Регулируемые эластичные лямки.

Вариант женского жилета?: Да

Быстросъемная функция?: Нет

Скрытый?: Да

Масштабируемость до угрозы: Высокая защита туловища, предназначенная для ношения под служебной рубашкой или джемпером

Дополнительные характеристики: Эластичный поясной ремень для большей устойчивости, лямки для крепления рации

Держатель пластин PCA IRL3600 с плавучим воротником и панелью для защиты паха

Бронежилет для жесткой и мягкой брони.Он имеет защиту передней части спины и туловища и идеально подходит для службы береговой охраны благодаря съемному плавающему воротнику и съемной панели в паху.

Баллистический жилет Тип: Бронежилет для жестких и мягких бронепластин. Передняя, ​​задняя и боковая защита туловища.

MOLLE/Встроенные подсумки?: Съемная панель MOLLE для паховой панели, подсумков и снаряжения и плавающего воротника

Баллистические панели?: Защита спереди и сзади с мягкими и жесткими пластинами

Совместим с боевым поясом?: №

Тип застежки?: Панели на липучке для крепления служебного значка.По 2 пряжки с каждой стороны для крепления.

Простота сборки: 2 пряжки с каждой стороны. Лишние лямки хранятся в карманах.

Вариант женского жилета?: Да

Быстросъемная функция?: Нет

Скрытый?: №

Масштабируемость до угрозы: Высокая защита туловища спереди, сзади и сбоку. Дополнительная насадка для защиты паха.

Дополнительные характеристики: D-кольца для крепления снаряжения, 4 ряда MOLLE спереди и сзади для крепления подсумков и снаряжения.Скрытый задний поручень

Масштабируемый и универсальный жилет с военным ремнем. Часть солдатской системы VIRTUS британской армии, которую можно носить как скрытую жилетку или как полный бронежилет с военным ремнем.

Баллистический жилет Тип: Скрытый жилет с мягкими бронепластинами или полный бронежилет с твердыми и мягкими бронежилетами.

MOLLE/Встроенные подсумки?: MOLLE для подсумков и штурмового снаряжения

Баллистические панели?: Мягкие и/или жесткие панели

Совместим с боевым поясом?: Да

Тип застежки: Пряжки RAILS и односторонняя плечевая застежка.

Варианты размеров?: Да, с пряжками RAILS. Можно настроить параметры размеров в мм.

Насколько легко собрать?: Менее 30 секунд. Жилет остается цельным при освобождении.

Вариант женского жилета?: №

Быстросъемная функция?: Да

Скрытый?: Да, но его также можно носить как полный доспех

Масштабируемость до угрозы: Передняя, ​​боковая и задняя защита.Совместимость с DWD Exposine, как часть солдатской системы VIRTUS армии Великобритании. Расширяется с помощью воротника и защиты плеча. Жесткие боковые защитные панели.

Масштабируемый тактический жилет (STV) — это решение для солдатской системы, разработанное SOURCE и позволяющее солдатам адаптировать уровень защиты и компоненты снаряжения в соответствии с требованиями миссии.Несколько предметов снаряжения и защиты могут быть прикреплены или сняты в течение нескольких минут, в зависимости от уровня угрозы, чтобы обеспечить солдат необходимой защитой.

То, что начинается со скрытого жилета, может быть дополнено несколькими элементами защиты, чтобы превратиться в полноценный тактический жилет. Эта дополнительная защита включает боковую защиту, защиту паха, баллистическую защиту шеи, шлемы и многое другое.

STV оснащен механизмом быстрого снятия жилета (VQR), который позволяет снять жилет одним движением одной руки, а оставшийся цельный предмет позволяет легко собрать его снова.STV совместим с тремя тактическими рюкзаками (Bergen 90L, Daysack 40L и Assault Pack 17L), системой распределения веса DWD, системой Tactical Hydration и различными тактическими аксессуарами, которые обеспечивают максимальную производительность при выполнении тактической задачи.

Подведение итогов

В целом, разные типы бронежилетов обеспечат вам разный уровень защиты и от разных угроз. Прежде чем покупать какой-либо бронежилет, мы настоятельно рекомендуем изучить законы и правила, касающиеся покупки и ношения бронежилетов там, где вы живете.Мы также рекомендуем вам изучить типы угроз, от которых вы хотите защитить себя, так как чем выше защита, которую вы получаете, тем тяжелее, вероятно, будет бронежилет, особенно если у вас есть жесткие бронепластины.

Бронежилет чрезвычайно полезен и может спасти жизнь, но необходимо знать, что искать и как выбрать подходящий для вас, поскольку однажды он может спасти вам жизнь.

Что такое Доспехи Бога? Полный список и значение

Всеоружие Божие — метафора в Библии (Ефесянам 6:10-18), напоминающая христианам о реальности духовной битвы и описывающая доступную им защиту.Полные доспехи Божьи, которые христиане призваны надеть, включают в себя Пояс Истины, Кирасу Праведности, Евангелие Мира, Щит Веры, Шлем Спасения и Меч Духа.

«Наконец, укрепитесь в Господе и могущественной силе Его. Облекитесь во всеоружие Божие, чтобы вы могли противостоять замыслам дьявола. Ибо наша брань не против плоти и крови, но против правителей, против властей, против сил этого темного мира и против духовных сил зла в небесных сферах.

«Посему облекитесь во всеоружие Божие, дабы, когда придет день бедствия, вы могли устоять на своем, и после того, как все совершили, устоять. Итак, стойте твердо, с поясом истины, застегнутым на чреслах ваших, с нагрудником праведности на месте и с готовностью, исходящей от евангелия мира.

«Помимо всего этого возьми в руки щит веры, которым ты сможешь погасить все раскаленные стрелы лукавого.Возьми шлем спасения и меч духовный, который есть слово Божие. И молитесь в Духе во всяком случае всякими молитвами и просьбами. Имея это в виду, будьте бдительны и всегда продолжайте молиться за весь народ Господа». (Ефесянам 6:10-18)

Ежедневное облачение в доспехи Божьи может показаться абстрактным. Но с молитвой и практикой христиане могут лучше понять и применять привычку надевать всеоружие Божье.

«Стойте же твердо, с поясом истины, застегнутым на чреслах ваших» (Ефесянам 6:14).

Что это значит:

В некоторых переводах используется такая фраза, как: «препоясав чресла твои истиной» (NASB). Корейка — необычное слово в современном просторечии. Это относится к нижней части спины, но включает и область промежности. В древние времена мужчины носили длинные одежды, которые мешали работе или бою, поэтому они заворачивали длинную драпировку. Это было препоясанием чресл.

Господь знал, что наши чресла должны быть обернуты истиной. Независимо от культуры или времени, в котором мы живем, Господь видел все пути, по которым мы шли, и то, как они причиняли нам боль и сбивали нас с пути.Он знает, что нам нужна правда.

Наша идентичность — это больше, чем наша сексуальность, но это одна из граней нашей жизни, которую мы часто рассматриваем как определяющую. Первая сфера жизни, в которой враг часто пытается вмешаться, — это наше чувство идентичности. А то, что касается секса, для него легкая добыча. Нам нужна свобода в отношении сексуальности. Нам нужна правда о том, кто мы есть. И только Иисус есть Истина, которая освобождает нас.

Дэвид Чедвик сказал об этом так в своей молитве «Моменты надежды»:

«Первая часть брони — это пояс истины.Истина по своему определению исключительна. Это означает, что что-то правда, а что-то ложь. Лукавый есть отец лжи (Иоанна 8:44). Всякая ложь находит свое начало в нем.

«Все остальные части полных доспехов Бога прикреплены к поясу истины. Если вы не начнете с истины, вы никогда не победите врага. И Иисус сказал, что Слово Божье истинно (Иоанна 17:17)».

Как это применять:

• Ищите истину по конкретной теме, но не забывайте браться за все Писание.Не изучайте только те части, которые легко даются для религиозного чтения. Вникайте во все советы слова Божьего.
• Молитесь словом Божьим. Используйте слово Истины как образец для направления ваших молитв.
• Запомните правду для более быстрого доступа, когда она вам понадобится. Покройте свой мир Писанием на стикерах, заставках, в декоре и во всем, что поможет вам помнить слово Божье в духовной битве.

«…с кирасой праведности на месте…» (Ефесянам 6:14).

Что это значит:

Праведность означает стать правильным. Иногда Писание говорит о праведности, которую дает нам Христос – Его праведности (2 Коринфянам 5:21). Иногда Писание говорит о праведности, которую Бог осуществляет через нас, как о «праведных делах святых» (Откровение 19:8).

В ежедневной духовной битве обе разновидности праведности защищают сердце. Нам нужна полная праведность Христа, но также и постоянная праведность, которая приходит как ответ на Божий дар.

Враг искушает всякими греховными оковами, но праведность охраняет наши сердца. Божьи инструкции часто рассматриваются как убийственные радости или бремя. Но послушание Богу — это защита вашего сердца от раны греха.

Как применять:

• Впитайте и повинуйтесь указаниям Господа. Если есть область жизни, в которой легко запутаться в грехе, попросите церковного лидера поделиться некоторыми истинами из Священных Писаний, которые могут помочь вам более полно следовать плану Господа.
• Попросите доверенное лицо помолиться за вас, если вы боретесь с послушанием. Все христиане борются, но никто не предназначен для борьбы в одиночку. Мы делаемся легкой мишенью для врага, когда не слушаемся Бога.

«…и укрепив ноги ваши в готовности благовествовать мир» (Ефесянам 6:15).

Что это значит:

Мир является атрибутом самой личности и характера Господа (Галатам 5:22).По-гречески мир означает единство или целостность. Евангелие, что означает благая весть, — это прощение грехов, доступ к Богу и единство с ним через веру во Христа. Это единство с Господом производит мир.

Послание к Ефесянам постоянно напоминает нам «стоять» и «стоять твердо». Один из самых простых способов для врага лишить нас твердости — это искушать нас беспокойством. Когда мы несем с собой тревогу и тревогу, мы лишаем себя покоя. Но Евангелие мира удерживает наши ноги на якоре и твердо стоит на ногах.

Как это подать:

• Просите Господа ежедневно напоминать вам о Его евангельской работе от вашего имени.
• Обеспечьте свою безопасность и идентичность в Его работе, а не в своей.
• Окружите себя Священным Писанием об истине вашего места со Христом в вашем сердце. И удалите вход, который крадет ваше чувство безопасности во Христе.

«Кроме всего этого возьмите щит веры» (Ефесянам 6:16).

Что это значит:

Когда Павел писал этот отрывок, римские солдаты несли щиты, покрытые тяжелой кожей животных. Перед битвой они опускали свои щиты в воду, чтобы при попадании в них огненных стрел мокрая шкура гасила дротики.

Подобным образом, христианский щит веры необходимо регулярно окунать в воду Слова Божьего, чтобы он пополнялся и полностью функционировал, потому что «вера от слышания, а слышание от слова Божия» (Римлянам 10:17) .

Как это применять:

• Если ваша вера кажется менее уверенной, чем вам хотелось бы, попросите Господа увеличить вашу веру (Марка 9:24).
• Найдите стихи, которые питают вашу веру, и наполните ими свой мир.
• Верьте в Божий характер, а не в обстоятельства.

«Возьмите шлем спасения» (Ефесянам 6:17).

Что это значит:

Спасение приходит в тот момент, когда мы верим в смерть и воскресение Иисуса как плату за наш грех.Но спасение также вырабатывается через длительный процесс освящения.

Шлем спасения (подобно нагруднику праведности) покоится на работе Христа по спасению нас, но также вовлекает нас, когда мы путешествуем с Господом и позволяем Ему внедрять это спасение в каждую часть наших мыслей. Поле битвы нашего разума — это главное место, где происходит духовная битва. Господь вкладывает Свою освобождающую истину в наши перспективы, в то время как враг сражается за твердыни, чтобы связать нас (Иоанна 10:10).

Как это применять:

• Откажитесь от мыслей, которые не согласуются с Писанием. Как сказано в Колоссянам 3:2: «О горнем помышляйте, а не о земном».
• Помните о характере и верности Господа в Писании, а также в своем жизненном опыте.
• Омойте свой разум обновлением Божьего Слова. Как сказано в Римлянам 12:2: «Не сообразуйтесь с образом мира сего, но преобразуйтесь обновлением ума вашего. Тогда вы сможете испытать и утвердить, какова воля Божья — Его добрая, угодная и совершенная воля.

«…и меч духовный, который есть слово Божие» (Ефесянам 6:17).

Что это значит и как Иисус их применял

Объяснение этого доспеха находится прямо в стихе – это слово Божье. И это единственная часть брони, которая одновременно и защитная, и наступательная. Далее Грег Лори объясняет:

«Когда мы искушаемся, самое эффективное оружие, которое Бог дал нам как верующим, — это меч Духа, то есть Слово Божье.

«Иисус так прекрасно смоделировал это во время Своего искушения в пустыне. Когда дьявол испытывал Его искушение за искушением, Иисус использовал меч Духа (см. от Луки 4:1–13)».

Когда дьявол трижды искушал Его, Иисус отвечал истиной Слова Божьего – каждый раз.

Найдите вдохновение в 15 библейских стихах, которые каждый христианин должен знать наизусть ЗДЕСЬ, которые вы можете загрузить или поделиться с близкими!

Эйприл Мотл — жена пастора, мама и координатор женского служения.Любовь к словам привела ее к получению степени бакалавра лингвистики, а любовь к Слову Божьему — к степени магистра религиоведения. Вы можете найти дополнительную поддержку от нее и ее мужа на MotlMinistries.org или просмотреть некоторые из ее доступных изучений Библии и молитв на Amazon. «Лицом к лицу» — это месячная молитва, посвященная именам Бога, если вы хотите углубиться в эту тему!

Фото: © Thinkstock

Мандалорская броня | SWG Вики

Текущая информация о доспехах мандалорцев в игре[]

Мандалорская броня

Эта броня изготовлена ​​из доспехов охотника за головами, и ее чертежи могут быть созданы только в бункере Дозора Смерти.Это штурмовая броня, и хотя большинство сертификатов брони было удалено с публикацией 28, Мандалорская броня уникальна тем, что ее по-прежнему могут носить только охотники за головами, коммандос и, начиная с исправления 19.5, офицеры.

Несколько NPC были замечены в этой броне, в том числе наемники в Бункере Дозора Смерти и Боба Фетт.

Мандалорская броня состоит из :

• Шлем.
• Сундук.
• Леггинсы.
• Бицепс (правый и левый).
• Наручи (правый и левый).
• Перчатки.
• Сапоги.
• Ремень.

Дополнительное оборудование:

Профессии, необходимые для изготовления реактивного ранца/детали мандалорской брони[]

Чтобы создать часть чертежа мандалорской брони, вам нужно:

При изготовлении брони с гнездом разные торговцы должны суммировать бонус сборки своего типа профессии.

Для частей Armorssmith им потребуется сборка Armors, чтобы получить гнездо.Для частей инженера дроидов им понадобится сборка дроидов, чтобы получить гнездо. Для деталей Tailor им понадобится сборка одежды, чтобы получить розетку.

Первый костюм Мандо в разработке, официально используется SOE

История создания мандалорских доспехов[]

Сначала цвет доспехов не настраивался, а определялся случайным образом из нескольких заранее окрашенных наборов. Мандалорские доспехи не были известны своим высоким состоянием (~40%), и в основном сохранялись как символ статуса из-за дороговизны и сложности производства.

Первый полный комплект мандалорской брони от Корбантиса

Первым мандалорским доспехом был шлем, созданный грубиянами в Центре испытаний. Первая нагрудная пластина была изготовлена ​​Людосском на Eclipse. Первый полный набор был выполнен на Корбантисе группой игроков, известных как пинкалорцы.

Чтобы сделать гнезда на всех предметах, торговцы, которые производят предметы, должны иметь свою сборку доспехов более 150. Это достигается с помощью модификаций сборки доспехов на рубашке, нагруднике и оружии, которые должен носить торговец, а также 3 усиления сборки доспехов 3 типа, одежда, оружие и доспехи.

Цветовые палитры для изготовления мандалорской брони[]

Дизайн мандалорской брони сильно изменился за семь тысячелетий после того, как таунги впервые заселили планету Мандалор. Первой, широко узнаваемой версией была броня крестоносца, которая была фирменной броней, которую носили мандалорские крестоносцы во главе с Мандалором Неукротимым во время Великой войны ситхов. У него была зазубренная органическая форма, которая варьировалась от солдата к солдату. Дизайн Крестоносца

Доспехи предназначались для защиты своего владельца во время рукопашного боя, который мандалорцы считали самым благородным видом боя.Во время правления Мандалора Наивысшего в качестве Мандалора броня неокрестоносца была разработана для использования в Мандалорских войнах. Ко времени Гражданской войны джедаев он стал довольно однородным по дизайну и имел различные цвета, включая синий, красный и желтый, которые представляли разные ранги в иерархии мандалорских кланов.

Неокрестоносец в синих доспехах. Тысячелетия спустя мандалорская броня суперкоммандос была разработана для замены старых конструкций, которые теперь назывались мандалорскими доспехами штурмовиков.Это была уже не полная броня, а частичная броня, которая оставляла конечности почти полностью незащищенными и сосредоточивала свою силу на жизненно важных областях, таких как туловище, голова и пах. Новая мандалорская броня представляла собой набор взрывостойких пластин, сделанных из мандалорского железа или дюрапласта, которые были прикреплены к водонепроницаемому летному костюму из бронированной сетки. Подкладка с микропроектором энергетического поля и двумя слоями керамических пластин значительно улучшают защиту груди, спины и живота. Тщательное наслоение сегментированных пластин брони обеспечивало мобильность, которую можно было еще больше увеличить, надев реактивный ранец.Мандалорцы начали понимать ценность дополнительного оружия, установленного на костюме, и поэтому к общим штурмовым возможностям мандалорского суперкоммандос были добавлены простые дротики, тросы для захвата, ракетные установки и огнеметы на запястье. Один только шлем был центром управления большинством способностей костюма. Дальномер, прикрепленный к бронированному шлему из дюрапласта, мог отслеживать до тридцати целей, а боевой компьютер внутри шлема позволял владельцу управлять оружием, датчиками и реактивным ранцем костюма с помощью голосовых команд.Темная макробинокулярная смотровая пластина предлагала различные режимы зрения, включая инфракрасный. Датчик шишковидной железы на шлеме в сочетании с внутренним накладным дисплеем обеспечивает отслеживание информации в радиусе 360 градусов. Датчики движения, зашифрованный внутренний комлинк и широкополосная антенна дополняли устройства шлема, и все они могли быть связаны с оружием владельца или его личным космическим кораблем. Шлем также может действовать как система фильтрации окружающей среды с двухчасовым резервным резервуаром, обеспечивающим мандалорского воина пригодным для дыхания воздухом.Во время Галактической гражданской войны мандалорцы Дозора Смерти вступили в сговор с «Чёрным Солнцем» для производства доспехов Крестоносца MK III в бункере Дозора Смерти на Эндоре. Это был вариант мандалорской брони, и они произвели две разные его версии: одну для продажи Империи, а другую для продажи Альянсу повстанцев. Доспехи особенно активно использовались во время битвы при Рестуссе. Во время правления Дарта Малака Бастила Шан, Миссия Вао, Заалбар, Т3-М4, Джоли Биндо, Реван, HK-47, Кандерус Ордо, Карт Онаси и Джухани столкнулись со многими мандалорскими воинами в своих миссиях.Чаще всего они встречали их на Дантуине и Кашиике.

Rugged Armor Shield с зажимом для ремня Подставка Защитный противоударный жесткий чехол для Galaxy Note 20 Ultra

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Rugged Armor Shield Зажим для ремня Подставка Защитный противоударный жесткий чехол для Galaxy Note 20 Ultra — Синий

Чехол Rugged Armor с зажимом для ремня и подставкой для Galaxy Note 20 Ultra — Blue

Особенности:

• Встроенный металлический зажим для ремня, освобождающий руки.С его помощью можно закрепить телефон на ремне/крае кармана брюк/или других местах
• В задней части корпуса расположена суперудобная откидная подставка
• Полностью складывающаяся, когда она не используется, подставка может быть использована по желанию, что позволяет без усилий смотреть мультимедиа в любое время и в ландшафтном режиме
• Прочный многослойный чехол обеспечивает исключительную защиту вашего смартфона
• Дополнительные точки амортизации во всех четырех углах для защиты устройства от падений и ударов
• Изготовлен из специального прочного и легкого прочного материала, который обеспечивает длительную защиту вашего смартфона, не делая его громоздким
• Приподнятая передняя панель и отверстие для камеры предотвращают появление царапин на экране и объективе камеры
• Встроенная магнитная пластина для использования на магнитном автомобильном креплении
• Примечание: автомобильное крепление не входит в комплект
• Точные вырезы обеспечивают полный доступ к важным функциям телефона, портам и кнопкам
• Материал: поликарбонат + ТПУ + металл.
• Совместим с Samsung Galaxy Note 20 Ультра
• Цвет: Синий
• Двойная защита
• Краевой термопластичный полиуретан военного класса в сочетании со встроенным ПК защищает телефон от падений, царапин и ударов
• Конструкция зажима для ремня
• Когда вы занимаетесь спортом на открытом воздухе, в этом чехле вы можете носить телефон на талии. Ремень-застежка удобен для переноски, освобождает обе руки и обеспечивает удобство при выходе на улицу
• 100% абсолютно новый
• Отличное качество сборки
• Если у вас есть какие-либо вопросы, свяжитесь с нами!

В комплект входит: (1) X Armor Чехол с зажимом для ремня и подставкой для Galaxy Note 20 Ultra — Blue

Технические характеристики

• Артикул 39637
• Тип аксессуара Крышка корпуса
• Совместимый бренд Самсунг
• Модель телефона Galaxy Note 20 Ультра 5G
• Цвет Синий
• Стиль задней крышки Установленный жесткий корпус
• Материал корпуса Металл, поликарбонат (ПК)
• Встроенная подставка Да
• Состояние Новый

Запрос детали

Не можете найти нужную деталь? Отправьте запрос ниже, и мы найдем его для вас!

Вы можете использовать все основные кредитные карты или PayPal для совершения покупки в Интернете.

Стоимость доставки зависит от размера вашего заказа, места доставки и скорости доставки. Вы можете увидеть стоимость доставки в процессе оформления заказа до оплаты.

На все наши запчасти распространяется 10-месячная гарантия на дефекты.

Мы разработали наш веб-сайт таким образом, чтобы он был быстрым, простым в использовании и невероятно безопасным для совершения онлайн-транзакций. Заказывая онлайн, вы можете отслеживать свой заказ и иметь доступ к старым счетам-фактурам, если когда-либо потребуется возврат. Из-за сложностей, которые могут возникнуть при заказе по телефону, все наши заказы принимаются непосредственно через веб-сайт.

Запрос детали

Не можете найти нужную деталь? Отправьте запрос ниже, и мы найдем его для вас!

Оставайтесь на связи

Подпишитесь на нашу рассылку и сэкономьте 10% на первом заказе.

Legendary Armor Set List & Guide | Кредо Убийцы Одиссея

Прочитайте это руководство Assassin’s Creed Odyssey и список легендарных наборов доспехов, где и как их получить, их уникальные способности, способности и гравировки!!!

Список легендарных доспехов и местонахождение

Обзор легендарных доспехов

Избранные статьи

Сет полубога

Набор доспехов Уникальный навык
