Можно ли подпирать плиты перекрытия: Нужно подпереть плиту перекрытия — Стройка и ремонт

21.05.2021

0 Comment

Содержание

Кирпичные перегородки по пустотным плитам перекрытия


Пустотные плиты перекрытия (при маркировке таких плит используются литеры ПК или ПБ) хороши уже тем, что их не нужно рассчитывать и делать самому. Делают такие плиты на заводе, согласно утвержденных чертежей. Какой при этом используется класс бетона и арматура: преднапряженная или не преднапряженная, каркасы сварные или вязанные, армирование выполняется сетками или отдельными стержнями — простой человек не знает, да и не зачем ему знать. Достаточно того, что в маркировке указывается максимальная допустимая нагрузка для пустотной плиты (само собой собственный вес пустотной плиты в эту нагрузку не входит). Таким образом достаточно просто посмотреть на маркировку, чтобы определить какую равномерно распределенную плоскую нагрузку может выдержать данная плита. Например для плиты ПК63-12-8 (пк 63-12.8) такая нагрузка составит 800 кг/м² (или 8 кПа). Соответственно длина такой плиты 63 дм (6.3 м), а ширина — 12 дм (1.2 м). А если перевести эту плоскую равномерно распределенную нагрузку в линейную (для 1 метра ширины плиты), то максимально допустимая линейная равномерно распределенная нагрузка для такой плиты составит 800 кг/м. А максимально допустимый изгибающий момент: М = ql²/8 = 800·6²/8 = 3600 кгм

Все вроде бы хорошо, да вот незадача — из всех нагрузок, действующих на пустотную плиту перекрытия, к плоским равномерно распределенным можно отнести только нагрузку от «пирога» пола (утеплитель, стяжка, напольное покрытие и др.), все остальные нагрузки — от оборудования, мебели, людей, животных и др. — это как правило сосредоточенные нагрузки или распределенные на относительно небольшой площади. Далеко не всегда эти нагрузки являются статическими, но иногда динамическими и даже ударными. Тем не менее большинство этих нагрузок легко вписываются в описанные в нормативных документах расчетные равномерно распределенные. А вот когда возникает желание сделать по пустотным плитам перекрытия тяжелые перегородки из кирпича или шлакоблока, то тут без расчетов уже не обойтись. Как это можно сделать наиболее просто и быстро, мы ниже и рассмотрим. Кирпичные перегородки могут быть в половину кирпича (толщина перегородки со штукатурными слоями около 15 см) и в четверть кирпича (толщина перегородки около 10 см). Кроме того, перегородки могут выкладываться не только из глиняного полнотелого кирпича, но также из силикатного, имеющего другие размеры, пустотелого, имеющего другой объемный вес, из шлакоблока, из газосиликатных и гипсовых блоков, имеющих другой объемный вес и размеры и т.д. Кроме того высота перегородок может быть разная в зависимости от планируемой высоты этажа. Однако далее мы рассмотрим только кирпичные перегородки толщиной в полкирпича и высотой 3 метра. Возможное наличие дверных или оконных проемов в перегородке мы учитывать не будем по той причине, что такие проемы снижают нагрузку на плиту перекрытия, наша же задача — определить максимальную нагрузку на плиту перекрытия от перегородки. Итак погонный метр перегородки из красного полнотелого кирпича высотой h = 3 метра со слоем штукатурки около 3 см (b = 0.15 м) будет иметь вес (создавать нагрузку на плиту перекрытия): q = pbhγ = 1900·0.15·3·1.2 = 1026 кг/м Примечание: чтобы не определять отдельно нагрузку от штукатурного слоя, мы использовали большее значение коэффициента надежности по нагрузке γ = 1.2. Если рассматривать эту нагрузку, как действующую на 1 метр ширины плиты, то она будет составлять Q = 1026 кг. Равномерно распределенную нагрузку от пирога пола и других временных нагрузок (мебель, люди, собаки, кошки и т. п.) примем на 1 метр ширины плиты перекрытия: q = 400 кг/м Теперь основной вопрос в том, как именно будет приложена эта нагрузка? Возможны 3 основных варианта положения перегородок относительно плит перекрытия: 1 вариант — кирпичная перегородка планируется поперек пустотной плиты перекрытия Данный вариант — самый простой для расчетов, в том смысле, что нагрузку от перегородки можно рассматривать как условно сосредоточенную нагрузку. Например, если перегородка планируется посредине помещения, на расстоянии примерно 3 метров от каждой из несущих стен (длину пролета мы принимаем 6 м, так как для любой плиты должны быть опорные площадки, в данном случае по 0.15 м), то такую сосредоточенную нагрузку достаточно легко можно перевести в эквивалентную равномерно распределенную. Тогда согласно формуле (305.1.4) для одного погонного метра ширины плиты: q_экв = γmQ/l = 2·1·1026/6 = 342 кг/м Таким образом суммарная равномерно распределенная нагрузка на пустотную плиту перекрытия составит: q_сум = 400 + 342 = 742 кг/м Это означает, что для плиты марки ПК63-12-8 кирпичную перегородку толщиной в полкирпича можно возводить в любом месте поперек плиты. Дело в том, что чем ближе будет перегородка к одной из несущих стен, тем меньшим будет значение эквивалентной равномерно распределенной нагрузки. Да и вообще, в случаях, когда кирпичная перегородка планируется не посредине плиты перекрытия, более удобно использовать соответствующие расчетные схемы для расчетов (таблица 1, расчетная схема 1.2). Например, планируется кирпичная перегородка на расстоянии 2 метров от одной из несущих стен. Тогда в месте установки перегородки изгибающий момент от собственного веса перегородки составит М_п = Qbx/l = 1026·4·2/6 = 1368 кгм а изгибающий момент от всех других нагрузок М = qx(l-x)/2 = 400·2·4/2 = 1600 кгм При этом суммарный момент в точке приложения сосредоточенной нагрузки — кирпичной перегородки составит: М_сум = 1600 + 1368 = 2968 кгм В середине пролета момент от сосредоточенной нагрузки — кирпичной перегородки составит М_п = Q(la — xa)/2 = 1026(6·2 — 3·2)/6 = 1026 кгм а момент в середине пролета от равномерно распределенной нагрузки М = 400·6²/8 = 1800 кгм суммарный момент в середине пролета будет М_сум = 1026 + 1800 = 2826 кгм То есть и в месте приложения сосредоточенной нагрузки — перегородки и посредине пролета плиты значение изгибающего момента будет значительно меньше допустимого. И только если на данную плиту планируется поставить 2 перегородки толщиной в полкирпича, то несущей способности плиты может не хватить. Впрочем это следует определять расчетом. 2 вариант — кирпичная перегородка планируется вдоль пустотной плиты перекрытия На первый взгляд такую перегородку можно рассматривать как равномерно распределенную линейную нагрузку, но в этом случае основная сложность расчета в том, на какую часть ширины плиты будет действовать такая нагрузка, другими словами к какой эквивалентной плоской нагрузке можно такую нагрузку привести. Как минимум такую линейную нагрузку при приведении к эквивалентной плоской равномерно распределенной следует увеличить в 1.3-1.5 раза. Но даже если допустить, что линейная нагрузка от кирпичной перегородки в полкирпича будет равномерно распределенной плоской нагрузкой, т.е. ее можно рассматривать как равномерно распределенную нагрузку на 1 метр ширины плиты, то и в этом случае суммарная равномерно распределенная нагрузка составит 1026 + 400 = 1426 кг/м 2, а значит для плиты ПК63-12-8 такая нагрузка не допустима (варианты с более легким кирпичом и меньшей высотой перегородки здесь не рассматриваются). Теоретически плоскую равномерно распределенную нагрузку в 400 кг/м2 вроде бы можно в данном случае и не учитывать, но почему-то люди часто стремятся поставить с двух сторон перегородки мебель и загрузить ее по самое не могу различными вещами, так что на мой взгляд учитывать эту нагрузку все-таки стоит. Это — одна из главных причин моих возражений против бездумного возведения перегородок толщиной в полкирпича, более того, даже перегородка толщиной в четверть кирпича, выложенная вдоль пустотной плиты перекрытия, может давать чрезмерную нагрузку на плиту. 3 вариант — кирпичная перегородка планируется под углом к плите перекрытия В этом случае все будет зависеть от угла. При нулевом угле это будет первый вариант, т.е. сосредоточенная нагрузка, при угле 90° это будет второй вариант, т.е. условно равномерно распределенная нагрузка. При угле 45° нагрузку можно условно рассматривать как сосредоточенную, при этом для надежности умножив значение нагрузки на коэффициент 1. 71. Чем меньше будет угол, тем меньше будет коэффициент. Соответственно при приближении угла к 90° коэффициент будет стремиться к 4-5.
А еще у Вас есть уникальная возможность помочь автору материально. После успешного завершения перевода откроется страница с благодарностью и адресом электронной почты. Если вы хотите задать вопрос, пожалуйста, воспользуйтесь этим адресом. Спасибо. Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь. К тому же вы всегда можете добавить свой комментарий. Больше подробностей в статье «Записаться на прием к доктору» Для терминалов номер Яндекс Кошелька 410012390761783 Для Украины — номер гривневой карты (Приватбанк) 5168 7422 0121 5641 Кошелек webmoney: R158114101090 Или: Z166164591614

На главную


10. 0 (голосов: 2)
18009
Комментарии:
28-10-2015: arxitektor Здравствуйте Над плитой перекрытия 1го этажа возведена перегородка из кирпича толщиной 250 мм что не допустимо, однако мне предложили запроектировать 1,2 варианты усиление плиты.И я хочу усилить плиту перекрытия с помощью мет. балок опертые на капитальную стену. хотелось бы узнать Ваше мнение, заранее спасибо. 28-10-2015: Доктор Лом Усиление — это правильно, тут возражений нет, а вот закрепить металлическую балку в несущей стене не всегда удается. Как правило в таких случаях ставят металлические колонны возле несущих стен. 13-12-2016: Иван Геннадьевич Здравствуйте, имеются плиты ПК б/у, 2-го этажа. Так как плиты на чердак ждали с завода, решили возвести перегородки, которые получились на 1-1.5 сантиметра ниже несущих стен, зазор заделали цементным раствором. На чердачную плиту опираются стойки кровли через небольшие деревянные бруски и стойки фронтона. На некоторых плитах по три точечных нагрузки ( 2 стойки кровли и 1 стойка фронтона). Скажите, может ли чердачная плита под такой нагрузкой прогнуться, и передать нагрузку на перегородку под ней (перегородка протяженная под плитами поперёк). А перегородка в свою очередь передаст дальше на низлежащее перекрытие, которое уже нагружено кирпичной перегородкой? То есть зазор 1 см забит цементным раствором, плиты закрыты навесным потолком, скажите хотябы навскидку возможны ли здесь проблемы вообще и стоит ли снимать подвесной потолок для осмотра, дому 3 года уже, но переехали месяц назад. 13-12-2016: Доктор Лом Тут многое будет зависеть от того, когда выполнялась заделка шва между плитами и перегородкой до устройства кровли или после и насколько качественно. Но в любом случае заделка шва и укладка плиты на свежий раствор — это разные вещи поэтому считаю передачу нагрузки от чердачных плит перегородке маловероятной. 13-12-2016: [email protected] Спасибо за ответ! Работало 2 бригады, скорее всего всё делали одновременно. Это как-то меняет ответ? 13-12-2016: Доктор Лом Почти никак не меняет. 14-12-2016: Иван Геннадьевич Уважаемый Доктор Лом, скажите вот плиты на 800 без проблем держат перегородки в полкирпича. А как быть с Т-образными и Г-образными перегородками, там ведь явный перевес? По факту они стоят, а так получается на пределе и вот вот рухнут? 15-12-2016: Доктор Лом Как именно нагрузка от перегородки передается плите, зависит от множества факторов, которые следует учитывать при расчетах. Приведенный в статье метод является самым простым, а потому и самым надежным, так как обеспечивает максимальный запас прочности. При более точных расчетах необходимо учитывать прогиб плиты, перераспределение нагрузки из-за прогиба, а также возникающие при этом напряжения в перегородке, если перегородка сплошная и ее можно рассматривать как пластину. 11-12-2017: Михаил Добрый день уважаемыемый Др.Лом. Был бы очень признателен за ответ на вопрос: Выдержит ли перекрытие блочного дома серии II-04 приблизительно 1960 года постройки перегородки из пустотелого кирпича (глина) полкирпича, но полуторного, высота стен 3,05 метра? Одна стена идет поперек плит,а другая трехметровой длины от внешней стены вдоль Спасибо,Ваш ответ мне жизненно необходим Михаил 12-12-2017: Доктор Лом Михаил. То что вы затеваете, является перепланировкой и требует соответствующего разрешения, поэтому мое мнение тут никакого значения не имеет. Обратитесь лучше к инженеру управляющей компании. 28-01-2018: Георгий Уважаемый Доктор Лом, разрешите ситуацию: имеется монолитный цокольный этаж с толщиной стен 40см, с 12мм арматурой, перевязка и заливка по технологии, перекрытый плитами (вероятнее всего 1пк — 8). Собираюсь строить на нем 2 этажа из поризованного двойного крипича (вес 3,7кг) с перекрытием 1 и 2го плитами. Есть большое желание сделать стену в 2,5 кирпича (облицовочный +2 рабочих)= 64 см, сместив за счёт 2 рядов консольной кладки на 4см вперёд, т.е. на 40см ширину стены фундамента+ 20см уйдёт внутрь на плиту. Допустим-ли такой вариант или придётся строить более холодный дом из 2х рядов кирпича (утеплитель принципиально не хочу)? Благодарю. 28-01-2018: Доктор Лом Да, такой вариант допустим. Больше подробностей смотрите в статье «Защемление плиты перекрытия в стене». 26-02-2018: Андрей Здравствуйте!Подскажите пожалуйста!Имеется перегородка из керамзито-бетонных блоков(400?200?100мм)общим весом порядка 2тонн.Все это опирается на стык двух плит перекрытия по всей длинне(размеры плит:6?1.8 других характеристик не знаю)Можно ли продолжать внутреннюю отделку с оштукатуриванием данной перегородки?Выдержат ли плиты? 27-02-2018: Доктор Лом Сама по себе штукатурка сильно нагрузку на плиты не увеличит. А вот когда вы сделаете стяжку, поставите возле перегородки мебель и наполните ее различными вещами, вот тогда нагрузка на перекрытие увеличится. В целом, если перегородка опирается на 2 плиты, то это неплохо. 27-02-2018: Андрей Доброго времени суток!Подскажите,можно ли использовать дорожные плиты(3?1. 5?0.2),вместо плит перекрытия?И возвести на них перегородки из кирпича вдоль плиты? 27-02-2018: Доктор Лом Это будет зависеть от диаметра рабочей арматуры плиты и от расположения перемычек. В комментариях к одной из статей по расчету ж/б плиты подобный вопрос уже обсуждался, посмотрите, если интересно. 06-03-2018: Андрей Доброго времени суток!Большое спасибо за предыдущие ответы!Буду очень признателен за очередной ответ на вопрос!Так уж вышло в силу моей не опытности,во время перекрытия ж/б плитами(6?1.8)цокольного этажа,плиту завели в несущюю стену на 40 см по всей ее длине,с одной и другой стороны дома.Дом стоит не отапливаемый 4 года,никаких изменений в конструкциях нет.Хотим в этом году заселиться.Вопрос:после всей чистовой отделки,стяжки и дополнительной нагрузки от мебели и т. д,не произойдут ли какие изменения в конструкциях дома?Можно ли спать спокойно? 07-03-2018: Доктор Лом Посмотрите статью «Защемление плиты перекрытия в стене». Там подобная ситуация рассматривается достаточно подробно и с картинками. 04-08-2018: Vitaliy Подскажите пожалуйста ,ситуация такова.Я сделал у себя на втором этаже перегородку весом +\- 400 кг из газобетонных блоков , она стоит на перекрытии первого этажа из пустотных плит шириной 60 см и длиной 350 см. Других параметров плит я не знаю.Перегородка стоит вдоль плиты ,но посредине ли ,скраю ли ,я не знаю , т.к на полу стяжка.могу ли я спать спокойно ? Спасибо! 05-08-2018: Доктор Лом Если толщина перегородок около 10 см, а высота менее 3 метров, то в принципе можете спать спокойно. Ну а если начнутся проблемы с несущей способностью плит, то вы их обязательно увидите на потолке 1 этажа. 18-08-2018: Ренат Хайруллин Добрый день, Др.Лом. Почему мы не отнимаем собственный вес плиты? В данном случае для ПК63-12 он будет 2500кг. Значит на 1м2 он будет приходиться грубо — 335 кг. В таком случае нагрузка будет 400+335=735 кг/м Значит никакой стены поставить нельзя?? Значит ли это, что плиты рассчитаны только на полезную нагрузку в 400кг (стяжка,люди,мебель)?? 19-08-2018: Доктор Лом Дело в том, что при маркировке плит указывается именно дополнительная нагрузка, которую может выдержать плита. При этом собственный вес плиты уже учтен. Например, есть плиты выдерживающие согласно маркировки нагрузку 400 кг/м2 и если следовать вашей логике (учитывать собственный вес плиты), то их вообще нигде нельзя использовать 23-09-2018: ilia Здравствуете , Доктор Лом! из вашего описания я так понял , что при перегородке поперёк стены , чем ближе к несущей стене она расположена тем больший вес плита выдержит. 23-09-2018: Доктор Лом Да, вы все правильно поняли. 23-09-2018: ilia спасибо. ещё хотелось бы узнать. я в кв. убрал перегородку поперёк пустотной плиты на расстоянии от несущей стены 1,5 м. из силикатного кирпича уложенного на ребро , общая толщина перегородки вместе со штукатуркой примерно 10 см. высота 2.5 метра длинной 2 м. из них 90 см это дверной проём. часть этой перегородки уложена на одной плите часть на другой в общем на стыке плит. это как-то может повлиять на общую конструкцию. и не будет ли нагрузка от такой же перегородки этажом выше давить сильно на мою плиту то что у меня на потолке.? 23-09-2018: Доктор Лом Если трещин на потолке после сноса перегородки не появилось, то значит все нормально. 23-09-2018: ilia спасибо 30-10-2018: Александр Здравствуете , Доктор Лом! Дом кирпичный, 6 этажей. 90г постройки. Снёс угловую перегородку зал-прихожая, 1 сторона 1 метр, вторая 1,7м. с дверным проёмом 90см. Высота 2,6м. Была из газосиликата по моему. Планирую из 0,5 кирпича красного полнотелого, с проемом в большей части перегородки. Короткая стена 1метр поперёк середины плиты, длинная с проёмом 90см вдоль плиты. Реально ли? Или перегруз? Очень не хочется другие материалы. Но спокойствие всё же важнее. Очень надеюсь на ответ, заранее благодарен. 16-01-2019: Сергей Созрел такой вопрос. Хочу сделать перепланировку комнат. Залить монолитную плиту и перенести перегородки. Так же и одну сторону несущей перегоролки. Проблема в том, все эти перегородки не будут совпадать с межкомнатными лентами перегородочного фундамента. Несовпадение 1 метр. Можно ли так делать? Если нет, как лучше? 08-07-2019: Сергей Здравствуйте, Доктор лом. Такой вопрос:выложен цоколь в 2,5 кирпича, были когда-то куплены облегчённые плиты перекрытия пко. Можно ли их опирать на фундамент на 20..22см?или это уже считается защемлением плиты? Если нет, то можно ли их резать? 09-07-2019: Доктор Лом Тут скорее может идти речь о частичном защемлении. Больше подробностей смотрите в статье «Защемление плиты перекрытия в стене». Ну а резать, ежели аккуратно, любые плиты можно. 16-08-2019: Сергей Здравствуйте, Доктор лом. Строю дом из кирпича. Вопрос такой:рабочие предлагают возвести сначала стены по периметру дома, а потом уже подстыковать внутренние несущие стены и перегородки(после возведения периметра).Я считаю, что это не правильно. Должны все стены возводиться одновременно. Прав ли я? И второй вопрос, не хватает три плиты жби. Возможно ли их отлить заранее, а потом монтировать краном? (плиты длиной 4 и 6 м, шир. 1.2,высоты 0.16) 18-08-2019: Доктор Лом Вообще-то вы правы, как правило наружные и внутренние несущие стены выкладываются сразу с соответствующей перевязкой для повышения прочности здания. А вот перегородки действительно можно возводить и потом. Да, можно сначала отлить плиты, а потом монтировать их краном, а можно сразу сделать часть перекрытия монолитным. 24-08-2019: Елена Добрый день. Подскажите пожалуйста, между 1-ым и 2-ым этажём положили плита ПК 83-12-8, 3 шт, и небольшой кусок залит монолит, хотим на них поставить поперёк (прямо по середине) перегородку из силикатных пазогребневых блоков толщиной 115, высота перегородки 2.8м, по моим подсчётам нагрузка не более 600 кг на кв.м. Правильно ли я посчитала и можно спать спокойно или стоит перегородку делать толщиной 70мм? Т.к. плиты длинные боюсь перегрузить. 24-08-2019: Доктор Лом Если перегородка будет поперек плит, то переживать не о чем. Все будет нормально. 12-10-2019: Максим Добрый день. Помогите новичку! Цокольный этаж перекрыт плитами ПК 60-15-8. Наруж. размер дома 12,510. Толщина стен 40 см (ФБС+армопояс) Капитальная стена есть посередине, для опирания плит. Получилось 2 ряда плит по 6 шт. в ряду + залита армированная пустота (20 см.) Планирую возведение межкомнатных перегородок высотой 3,2-3,4 м. Перегородку хочу делать или из кирпича или из бетон. блоков толщиной 15-20, т.к. на газоселикат и т.п. повесить телевизор проблемно(((( Перечиват Ваши ответы, стал сомневаться, выдержат ли плиты? Мне предложили сделать односеточный армокаркас из арматуры 12мм, шагом 50 см, засверливаясь в наружные стены, толщиной 5 см. Говорят что это распределит нагрузку от перегородок на все плиты, не на определенную. После этой процедуры можно перегородки хоть 25 см делать. Правильно ли это? 12-10-2019: Доктор Лом* Формально использование дополнительной ж/б плиты толщиной 5 см действительно может частично перераспределить нагрузку от перегородки. Однако это перераспределение будет относительно небольшим даже на ближайшие 2 плиты. 17-10-2019: Максим Подскажите, из чего сделать тогда перегородки? Подпорки в цокольном этаже под плиты не планировались. Заранее благодарен. 18-10-2019: Доктор Лом В статье «Виды внутриквартирных и межквартирных перегородок» рассказывается о наиболее распространенных видах перегородок и приводится примерная нагрузка на перекрытие от такой перегородки. Кроме того, в данной статье рассматриваются перегородки из полнотелого кирпича. А если использовать пустотелый кирпич или поризованные блоки, то там плотность намного меньше, иногда чуть ли не в 2 раза, может вас и устроит. 23-01-2020: Олег Здравствуйте, такой вопрос, дом 14 этажей, квартира трешка, 87 кв метров, плиты перекрытия пустотные — ширина 1,2м, длину не знаю, но от стены до стены (несущей) — 6.5 метра, высота до потолка 2,85 метра, перегородки между комнатами хочу сделать в пол кирпича из пустотелого двойного кирпича весом 3,92 кг и высотой 140 мм. Перегородки между комнат пойдут по середине, поперёк плит перекрытия, то есть весь будет равномерным, но возникают сомнения, не прогнёт ли плиты в дальнейшем, так как плиты длинные, а перегородки по середине плит будут! До этого перегородки были пгп пустотелые, хочу вот из кирпича, но переживаю. И могут ли быть такие длинные плиты с допустимой нагрузкой 400 кг/м? Толщина плиты около 20 см P. C. Нет Яндекс кошелька, не знаю как получить талончик, ответьте пожалуйста на почту

Примечание: Возможно ваш вопрос, особенно если он касается расчета конструкций, так и не появится в общем списке или останется без ответа, даже если вы задатите его 20 раз подряд. Почему, достаточно подробно объясняется в статье «Записаться на прием к доктору» (ссылка в шапке сайта).

Можно ли подпирать плиты перекрытия перегородкой?

Плиты перекрытия. Осторожно.

Сегодня я хочу поговорить о железобетонных плитах перекрытия. О там как с ними надо обращаться и о том что с ними не надо делать ни при каких обстоятельствах. Эта информация действительно важная и очень полезная, потому что от неё может зависеть не только ваша жизнь, но и жизнь тех людей, которые будут находиться в этом здании.

Сейчас разберемся с анатомией плиты перекрытия, со строительной механикой и выясним, почему всё таки нельзя делать такой выступ.

Виды ж/б плит перекрытия

Существуют несколько видов плит перекрытия. Основные это:

Ребристые раньше применяли для покрытия промышленных зданий. Сегодня их можно встретить только в б/у состоянии после разборки промзданий, которые потом продают частникам для перекрытия пролетов в своем доме.

Пустотные плиты изготавливают по опалубочной технологии и безопалубочной. В опалубочной технологии изготавливается каркас в виде опалубки, закладывается арматура и заливают бетон. При безопалубочной технологии вдоль всего цеха закладывается арматура и потом вдоль неё идет экструдер, который формирует длинную плиту в несколько десятков метров и в последствии обрезная машина формирует плиты нужной длины.

Независимо от того какая плита пустотная или ребристая обе они работаю по однопролетной балочной схеме: шарнирно опертая балка длиной l, сверху действует распределенная нагрузка q.

Эпюра изгибающих моментов будет в виде параболической кривой с максимумом в средней точке с моментом ql 2 /8. Поперечная сила будет иметь треугольное очертание и максимум будет на опорах ql/2. И соответственно армирование каждой плиты подбирается в соответствии с данными усилиями.

Армирование плит

Арматура, которая воспринимать основные растягивающие напряжения от изгибающего момента, будет снизу. В тоже время, если пустотная плита изготовлена по опалубочной технологии, в опорной части где имеется максимальная поперечная сила, будут присутствовать поперечные стержни, чтобы воспринять данную поперечную силу. Обратите внимание, что в верхней части плиты может и не быть арматуры, а если и будет, то какие-то конструктивные сетки. Но основная арматура будет сосредоточена в нижней части.

Существует две основные схемы разрушения плиты перекрытия:

когда разламывается по середине
разлом в опорных участках в виде наклонных трещин.

В плитах безопалубочной технологии вся арматура продольная, нет никаких сеток, нет поперечной арматуры. Основная арматура находится снизу и есть несколько стержней в верхней части. Это связано только с технологией производства. При резке появляется давление на изгиб верхней части и чтобы не появились трещины эта арматура и нужна.

Что нельзя делать с плитами?

Нельзя менять расчетную схему опирания

Самый простой и самый наглядный пример в можно найти в интернете, когда люди берут плиту, которая имеет размер больше, чем пролет и с помощью выпуска такой плиты на улицу решают проблему организации площадки под балкон.

Так нельзя делать.

Здесь первые пять плит обломились по стене, крайние две плиты продолжают сопротивляться, но им осталось не долго.

Это перевозка плит перекрытия в коротком кузове КамАЗа. Как я и объяснял ранее, они обломились. Если посмотреть внимательно, то можно увидеть, что в верхней части таких плит или нет арматуры или они есть, но какие-то маленькие стержни, которые явно не могут сопротивляться такому большому растяжению. Поэтому необходимо в таком случае подкладывать жесткую траверсу.

Почему так происходит?

Где изгибающий момент с той стороны и будут растягивающие напряжения в плите. Когда мы сдвигаем опору, то сгибающий момент переходит снизу вверх с максимумом в точке опирания и растяжение в плите будет уже в верхней части. Но в верхней части нет арматуры как в опалубочной технологии изготовления и слабая арматура в безопалубочной, поэтому плита ломается в месте опирания.

И если вы совершили такую глупость, как организовать такую площадку в своем доме, то берите сразу болгарку или перфоратор и сносите этот выступ, потому что рано или поздно она упадет кому то на голову или сами с неё упадете.

Не все плиты можно укорачивать

Очень часто бывает, что длина плиты больше длины пролета. Например плита 6 метров, а нам надо опереть её на пролет 4 метра. В этом случае люди подрубают плиту до нужного размера.

Обрубание плиты изготовленной по опалубочной технологии тоже может привести к обрушению!

Как я уже говорил, в плитах опалубочного изготовления в опорных зонах делается дополнительное армирование. Уменьшая длину вы срезаете это армирование и появляется высокий риск появления трещин.

Плиты изготовленные по безопалубочной технологии можно делить на части.

Нельзя переворачивать ребристые плиты

Некоторые для упрощения работ кладут плиты ребрами вверх и на них уже, например, укладывают лаги. Я уже говорил, что усиленное армирование проходит только в ребрах, наверху только легкая сетка и она не выдерживает изгибающих нагрузок и плита ломается.

Объявление

несущая стена опирается на плиту перекрытия

Регистрация: Jul 2011
Сообщений: 5

Ответ: несущая стена опирается на плиту перекрытия

Ну что так никто и не может ответить на мой вопрос

Комментарий

Регистрация: Nov 2008
Сообщений: 2326

Ответ: несущая стена опирается на плиту перекрытия

У Вас не вопрос, а засада на кандидатскую дисертацию.
Тут несколько проблем
1. Срез плиты ПК42 цокльного перекрытия. Очень даже может быть, потому как опирание вышележщих этажей идет через нее это как минмум перегруз в три раза по срезу. Конечно и несущая способность плит с запасом и расчетные 800 кг/м2 сложно достигнуть. Но вопрос не будет давать спокойно спать. Кстати прбки бетонные в отверстиях были?
2. Потеря устойчивости центральной стены цокольного этаж по причине эксцентриситета нагрузки от верхних этажей. Какой кирпич марки, раствор, армирование. Толщина какая?
Усилением подведение еще одной стенки действительно проблему решить сложно, плиту таким образом не переопиреть, зазор заполнить сложно, если удасться заполнить зазор и раскрепить новую стенку, то будет защеление плиты чего дпускать нельзя по причине отстутвия в верхней части рабочей арматуры.
Варианты:
1. Можно подвести стальную балку между поперечными стенами, но как это сделать в подвале? Скорее всего возможно, но икусство и сила монтажников должна быть на высоте.
2. Строить несущую 250 мм стену аккуратно подвести подлить раствор, м.б. даже сверху через прочверленные отверстия, ну а там отрезать алмазной пилой плиту от опирания на старую стену, таким образом полчится переопирание плиты. Фундамент под нее нужен, а под балку нужна конструкция опирания на поперечные стены.
Автор проекта должен дать одобрение на сию акробатику.

Комментарий

Регистрация: Jul 2011
Сообщений: 5

Ответ: несущая стена опирается на плиту перекрытия

Спасибо за ответ, небольшое пояснение дом уже стоит 8 лет правда без отделки в следующим году хочу начать отделовать. Материал цокольный этаж 60 см сверху красный силикатный кирпич ниже 150 см фундаментные блоки и в самом низу бетонная подушка , а первый этаж и дальше полуторный силикатный кирпич 38 см шириной через каждые 6 рядов лежит армирующая сетка.
но 2 вариант (Строить несущую 250 мм стену аккуратно подвести подлить раствор, м.б. даже сверху через прочверленные отверстия, ну а там отрезать алмазной пилой плиту от опирания на старую стену, таким образом полчится переопирание плиты. ) как мне кажется вообще нереальный, так как непонятно вобще как можно отрезать и главное где именно ведь на этой плите уже стоит несущая стена
а 1 вариант конечно можно рассмотреть, но какую балку нужно использовать (двутавр или швеллер) и не будет ли провисания в середине ширина пролёта 7,5 метров, и почему же просто нельзя расширить фундамент связав его с существующим.

Комментарий

Регистрация: Jul 2011
Сообщений: 5

Ответ: несущая стена опирается на плиту перекрытия

всё таки хотелось услышать по-больше мнений

Монтаж плит перекрытия

Плиты перекрытия

В современном строительстве сегодня существует три типа перекрытий:

плиты перекрытия
монолитная плита
деревянное перекрытие.

Рассмотрим первый тип как наиболее практичный и экономный.

Плиты перекрытия бывают двух видов, плоские плиты и ребристые. Плоские плиты, в свою очередь делятся на цельные и пустотные. Наиболее распространенные – многопустотные плиты.
Многопустотные плиты перекрытия бывают обычными круглопустотными, а также плитами безопалубного формования с различными параметрами по длине, ширине, высоте, несущей способности. (смотрите статью Маркировка плит перекрытия).

Очень важным моментом является проектирование дома с учетом доступных размеров плит. Часто случаются ситуации когда люди начинают стройку, находят в интернете понравившуюся планировку и прямо по ней начинают гнать стены. Если поступать таким образом, то надо хотя бы придерживаться тех материалов которые были запланированы в проекте. Нельзя без доработок брать проект сруба и строить по нему кирпичный дом. Это разные технологии строительства и разные материалы, как итог разные нагрузки и размеры материалов. Под деревянные перекрытия и под бетонные перекрытия нужна разная подготовка несущих стен. И, что вроде-бы очевидно но иногда не выполняется, несущие стены должны быть расположены таким образом что-бы на них можно было положить плиты перекрытия с необходимым напуском. Важно учитывать то что плиты перекрытия имеют вполне конкретные размеры и если расчет был выполнен неверно – придется пилить или рубать плиты.

Идеальный вариант монтажа ЖБИ плит перекрытия – это когда у вас есть возможность монтировать их сразу с машины. Тоесть плиты привезли, у вас уже наготове кран и несколько монтажников. Плиты сразу установили на место и нет необходимости их предварительно складывать. Вы экономите на повторной аренде крана и нет надобности готовить место для временного хранения плит перекрытия. Если возможности монтажа с колес нет – то плиты необходимо правильно хранить. Предварительно подготавливается ровная площадка. Класть плиты перекрытия прямо на землю категорически запрещено! Под края первой плиты на расстоянии 40 см от края подкладываются толстые деревянные бруски и уже на них кладется плита . Далее на плиту над нижними брусками укладываются деревянные рейки толщиной 2,5 см и на них можно укладывать следующую плиту перекрытия. Таким образом укладывается стопка плит высотой до 2,5 метра. Соблюдайте правильное расположение плит перекрытия одной над другой.

Подготовка к монтажу плит перекрытия

Подготовку следует проводить еще на этапе возведения стен. Для того что-бы плиты ложились ровно и образовывали ровную поверхность потолка следует выполнить ровным и горизонтальным верхний край несущих стен. Это достигается использованием лазерного или гидроуровня. За 30-40 см до финишного ряда кирпичей (блоков) на стену наносятся метки по уровню и далее с помощью рулетки контролируется ровная укладка финишных рядов. Верхний ряд кирпичей укладывается так что-бы внутрь комнаты были направлены тычки кирпичей. Другим вариантом и более прочным является устройство поверх стены бетонного армопояса на который в дальнейшем и будут уложены плиты перекрытия.

Перед укладкой плит перекрытия обязательно надо заделать отверстия в их торце. Во первых на торец плиты может быть поставлена сверху стена и суммарная нагрузка может разрушить плиту перекрытия с пустотой, во вторых в дальнейшем рекомендуется делать заливку щелей между плитами (русты) бетоном и в открытые отверстия будет вытекать бетон. Сейчас на рынке добросовестные производители заделывают отверстия еще на заводе, но если вы приобрели плиты перекрытия с открытыми пустотами – просто вставьте в отверстие половинку кирпича и заделайте раствором.

Перед монтажем плит перекрытия также важно подготовить площадку для размещения подъемного крана. Лучше всего если это будет нетронутый грунт, иначе кран может грузнуть в мягком грунте. Возможна даже временная укладка дорожных плит на площадку если другими способами невозможно обеспечить устойчивость крана. Если в вашем будущем доме предусмотрено подвальное помещение то площадка для крана должна находится на некотором удалении от котлована что-бы исключить обвал грунта в котлован и возможное сползание крана в котлован.

Методика укладки плит для перекрытия

Плиты перекрытия укладываются силами трех монтажников. Один занимается соединением плит, другие их корректировкой при опускании для правильной укладки. Под плиту перекрытия на стену кладется раствор толщиной от 2 см. Консистенция должна быть достаточно густой что-бы плита не выдавливала раствор полностью. Крановщик опустив плиту перекрытия должен поддерживать ее натяжением тросов, в таком случае ее достаточно легко можно подвинуть на нужное место с помощью лома.

Большинство плит перекрытия расчитаны и изготовлены для последующей установки шарнирным методом. Это значит что они должны опираться на стены только с коротких торцов без промежуточных несущих стен. Если есть необходимость опереть длинную сторону на стену то надо заказывать специальную плиту перекрытия для этого. У нее другое армирование и она расчитана на это. Если обычную плиту перекрытия опереть на три стороны то велика вероятность что под нагрузкой на ней появятся трещины из за поперечного изгиба. Она на это не расчитана. Обычная плита перекрытия расчитана на работу на прогиб, тоесть рабочая арматура в ней находится снизу. Если под такой плитой перекрытия поставить по центру дополнительную опору то участок плиты лежащий на этой опоре начнет работать в обратную сторону появятся растягивающие нагрузки не внизу плиты а вверху. В верхней части плиты перекрытия рабочей арматуры нет. Это неизбежно приведет к появлению трещин на этом участке, причем спрогнозировать место их появления невозможно. Если есть необходимость перекрыть одной плитой перекрытия несколько пролетов, то на плите ровно над промежуточной стеной делается пропил болгаркой. В дальнейшем плита треснет ровно по этому пропилу и не принесет никакого вреда.

Глубина напуска плит перекрытия должна быть такой, что-бы давление в месте контакта не разрушало стену а так же что-бы обеспечить условие шарнирной установки. Оптимальной является величина 7 – 12 см. Но не более 25 см иначе это уже будет жесткая фиксация плиты что приведет к аналогичным последствиям как при промежуточной опоре. Оптимальной является укладка целых плит, но бывает что плиту перекрытия надо укоротить. В таком случае плиту рубят. Последовательность следующая:

Под место рубки подкладывают толстый брусок, что-бы отрубаемая часть была на весу.
По линии рубки делается пропил болгаркой, затем кувалдой пробивается бетон над пустотами и под пустотами.
После ломаются перегородки.
Встречающуюся арматуру режут болгаркой недорезая пару милиметров и разрывая остаток кувалдой, так как арматура может быть преднапряженной и возможен закус диска болгарки.

Обратная ситуация когда плиты перекрытия наоборот не хватает, либо нет возможности ее положить. Тогда этот участок делают монолитным с опиранием на соседние плиты перекрытия, либо если это щель возле стены, то закладывают кирпичем.

Анкеровка плит перекрытия

Уложенные плиты перекрытия необходимо анкеровать. Плиты стягивают проволокой через монтажные проушины и проволоку фиксируют сваркой. Схема анкеровки должна быть в проекте, в ином случае используется стандартная схема. После чего все русты (щели между плитами) а также любые другие отверстия заливают бетоном, создавая таким образом монолитное кольцо вокруг плит. Это похоже на армопояс только он расположен не под плитами перекрытия а в одной плоскости с ними. Все вместе это создает очень жесткую и надежную конструкцию перекрытия. Если есть подозрение что в процессе монтажа в пустоты плит перекрытия попала вода – ее обязательно надо спустить, просверлив перфоратором отверстия снизу плиты. Если этого не сделать и оставить перекрытие на зиму без отопления – велика вероятность что лед разорвет плиту перекрытия изнутри.

Можно ли подпирать плиты перекрытия перегородкой?

Заводские плиты перекрытия — очень популярный вариант перекрытий в ИЖС , т.к. альтернатива — монолитное бетонное перекрытие — значительно более трудоёмкая вещь, сложная для неопытных частных застройщиков. В отличие от монолита плиты идут с гарантированной заводом максимальной нагрузкой, которой с лихвой хватает в частном доме.

На плиты перекрытий в России есть два ГОСТа:

ГОСТ 9561-91 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия.»
ГОСТ 26434-85 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры.»

Эти ГОСТы похожи по содержанию, причём оба ГОСТа являются действующими. Согласно ГОСТ 9561-91 плиты перекрытий подразделяются на:

1ПК — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
1ПКТ — то же, для опирания по трем сторонам;
1ПКК — то же, для опирания по четырем сторонам;
2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
2ПКТ — то же, для опирания по трем сторонам;
2ПКК — то же, для опирания по четырем сторонам;
3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;
3ПКТ — то же, для опирания по трем сторонам;
3ПКК — то же, для опирания по четырем сторонам;
4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам;
5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, предназначенные для опирания по двум сторонам;
6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, предназначенные для опирания по двум сторонам;
7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, предназначенные для опирания по двум сторонам;
ПГ — толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам;
ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

В этом списке нет плит перекрытий типа ПНО, которые встречаются у производителей ЖБИ. Вообще, насколько я понял, изготовители плит не обязаны соблюдать ГОСТ (Постановление Правительства от 1 декабря 2009 г. №982), хотя многие выпускают и маркируют плиты по ГОСТ.

Производители выпускают плиты разного размера, практически всегда можно найти себе необходимый размер.

Плиты перекрытия в большинстве случаев изготавливаются предварительно напряженными (пункт 1.2.7 ГОСТ 9561-91). Т.е. арматура в плитах натягивается (термически или механически), а после застывания бетона отпускается обратно. Усилия обжатия передаются бетону, плита становится прочнее.

Торцы плит, которые участвуют в опирании, производители могут усиливать: заполнять круглые пустоты бетоном или сужать в этом месте поперечное сечение пустот. Если они не заполнены производителем и дом получается тяжёлым (соответственно увеличивается нагрузка стен на торцы), то пустоты в районе торцов можно заполнить бетоном самому.

Плиты обычно имеют снаружи специальные петли, за которые они поднимаются краном. Иногда арматурные петли находятся внутри плиты в открытых полостях, расположенных ближе к четырём углам.

Плиты перекрытий согласно пункту 1.2.13 ГОСТ 9561-91 обозначаются в виде: тип плиты – длина и ширина в дециметрах – расчетная нагрузка на плиту в килопаскалях (килограмм-сила на квадратный метр). Также может указываться класс стали арматуры и другие характеристики.

Производители не заморачиваются с обозначением типов плит и в прайсах обычно пишут тип плиты лишь ПК или ПБ (без всяких 1ПК, 2ПК и т.д.). Например, обозначение «ПК 54-15-8» означает плиту 1ПК длиной 5,4 м и шириной 1,5 м и с максимально допустимой распределенной нагрузкой примерно 800 кг/м 2 (8 килопаскалей = 815,77 килограмм-сил/м 2 ).

У плит перекрытий есть нижняя (потолочная) и верхняя (половая) стороны.

Согласно пункту 4.3 ГОСТ 9561-91 хранить плиты можно в штабеле высотой не более 2,5 м. Подкладки под нижний ряд плит и прокладки между ними в штабеле следует располагать вблизи монтажных петель.

Плиты перекрытий имеют зону опирания. Согласно пункту 6.16 «Пособия по проектированию жилых зданий Вып. 3 (к СНиП 2.08.01-85)»:

У плит также имеются серии рабочих чертежей, например, «серия 1.241-1, выпуск 22». В этих сериях тоже указывается минимальная глубина опирания (она может варьироваться). В общем, минимальную глубину опирания плиты нужно обязательно уточнить у производителя.

А вот с максимальной глубиной опирания плит есть вопросы. В разных источниках даются совершенно разные значения, где-то пишется, что 16 см, где-то 22 или 25. Один товарищ на Youtube уверяет, что максимум 30 см. Психологически человеку кажется, что, чем глубже плиту запихнуть в стену, тем надёжнее будет. Однако ограничение максимальной глубины точно есть, потому что, если плита слишком глубоко входит в стену, то у неё по-другому «работают» изгибающие нагрузки. Чем глубже плита входит в стену, тем обычно меньше становятся допускаемые напряжения от нагрузок на опорные торцы плиты. Поэтому величину максимального опирания лучше тоже у производителя узнать.

Аналогично нельзя опирать плиты не в зонах опирания. Пример: с одной стороны плита лежит правильно, а другая сторона свисает, опираясь на среднюю несущую стену. Ниже я нарисовал это:

Если стена построена из «слабых» стеновых материалов вроде газобетона или пенобетона, то потребуется построить армопояс, чтобы убрать нагрузку с края стены и распределить её на всю площадь стеновых блоков. Для теплой керамики тоже желателен армопояс, хотя вместо него можно уложить несколько рядов обычного прочного полнотелого кирпича, который не имеет подобных проблем с опиранием. С помощью армопояса можно также добиться того, что плиты будут вместе образовывать ровную плоскость, поэтому не потребуется дорогостоящая штукатурка потолка.

Плиты кладутся на стену/армопояс на цементно-песчаный раствор толщиной 1-2 см, не больше. Цитата из СП 70.13330.2012 (актуализированная редакция СНиП 3.03.01-87) «Несущие и ограждающие конструкции», пункт 6.4.4:

Т.е. плиты выравниваются так, чтобы создать ровный потолок, а неровный пол потом может будет выровнен стяжкой.

Плиты при монтаже кладутся только на те стороны, которые предусмотрены для опирания. В большинстве случаев это только две стороны (для плит ПБ и 1ПК), поэтому нельзя «защемлять» стеной третью сторону, не предназначенную для опирания. В противном случае зажатая с третьей стороны плита не будет правильно воспринимать нагрузки сверху, могут образоваться трещины.

Укладку плит перекрытий нужно производить до постройки межкомнатных перегородок, плиты не должны изначально на них опираться. Т.е. сначала нужно дать плите «провиснуть», а уже потом строить ненесущие межкомнатные стены (перегородки).

Зазор между плитами (расстояние между боковыми сторонами) может быть разным. Их можно укладывать вплотную, а можно с зазором 1-5 см. Пространство зазора между плитами перекрытия потом заделывается раствором. Обычно ширина зазора получается «сама собой» при расчете нужного количества плит, их размера и расстояния, которое нужно перекрыть.

Плиты перекрытия после укладки можно перевязывать между собой с помощью, например, сварки. Делается это в сейсмоопасных регионах (Екатеринбург, Сочи и др.), в обычных регионах это не обязательно.

В местах, где трудно подобрать плиту перекрытия либо не получается её правильно смонтировать, следует заливать монолитное перекрытие. Заливать его нужно после монтажа заводских плит, чтобы правильно выставить толщину монолита. Нужно убедиться в жёсткости установки монолитного перекрытия, особенно если на него будет опираться лестница. Пространство, образуемое между плитами перекрытий, не всегда имеет трапециевидную форму либо форму с выступами плит, на которые можно опереться. Если монолит получается прямоугольным и не удерживается на скошенных краях соседних плит, то он может просто-напросто вывалиться.

Торцы плит перекрытий, лежащих на наружных стенах, нужно обязательно утеплять, т.к. железобетон имеет большую теплопроводность и плита в этом месте становится мостиком холода. В качестве утеплителя можно использовать экструдированный пенополистирол. Нарисовал пример:

В несущую наружную стену толщиной 50 см входит плита с опиранием 12 см, которая с торца утеплена ЭППС (оранжевый цвет) толщиной 5 см.

Можно ли строить печь на плите перекрытия

Здравствуйте! У меня дом из бруса, перекрытия первого этажа – пустотелые ж/б перекрытия на ленточном фундаменте 50 см шириной. Перекрытия лежат на цоколе в 2 керамзитобетонных блока. Хочу сделать печь из кирпича, а пропила в перекрытиях нет. Печь предполагается сделать над подвалом, высота которого 2 м. Пол в подвале: 15 см мелкого щебня + 15 см песка + 15 см армированного ж/б. Прошу совета: фундамент под печь как сделать, и не просядет ли он вместе с плитой, если вес печи 4,5 тн, или забить на эту затею. Спасибо.

Ваши опасения вполне обоснованы, печь такой массы будет оказывать серьёзное давление на несущие конструкции дома. В подобных случаях при расчётах нужно учитывать несколько сугубо строительных моментов.

Несущая способность плиты перекрытия. Подавляющее большинство пустотных плит (если это заводские, нестарые изделия) рассчитаны на нагрузку в 800 кг/м 2 . Если масса квадратного метра самой популярной плиты ПК-60-15-8 (кстати, «8» в конце маркировки означает допустимую нагрузку в килограммах на дециметр) составляет около 315 килограмм, то остаётся запас всего 485 кг/м 2 . А ещё следует вычесть порядка 50-100 кг на полы и около 200 кг на мебель, каркасные перегородки, людей. В остатке имеем 185-235 кг. Как видим, даже если опорная площадь 4,5-тонной печи составляет, например, 2 метра, плита, перекрывающая подвал, не сможет выдержать.
Характеристики фундамента дома. Очевидно, что при большой массе печей следует иметь запас по несущей способности фундамента и грунтов.
Важно, чтобы несущая плиты часть фундамента имела достаточную прочность на сжатие, так как на неё давит и кирпичная кладка, и массивные железобетонные плиты с прочими традиционными нагрузками. Заметим, что в этом плане будет предпочтительнее вариант, когда печь строится на стыке плит, тогда нагрузки передаются на большие площади фундамента.

Каждый из данных пунктов может стать критичным, однако не обязательно отказываться от этой «затеи». Необходимо вес печи (или его часть) перенести с перекрытия на грунт. Учитывая, что её возведение планируется над подвалом, можно рассмотреть два способа решения. По сути, вы должны сделать дополнительный свайный фундамент, проходящий сквозь плиту, либо подпирающий её.

Вариант первый: винтовые сваи. По углам печи бурятся отверстия (немногим более диаметра стержня сваи). В полу подвала также делаем вырезы (по диаметру лопастей). С помощью электрической или моторизованной техники стойки ввинчиваются, затем их заливают бетоном. Сверху устанавливаются оголовки, и собирается ростверк, например, из металла.

Несущая способность одной винтовой сваи (в зависимости от диаметра, глубины ввинчивания, характеристик грунта) составляет от 1 до 10 тонн

Примерно такая площадка должна получиться, только она будет располагаться над перекрытием

Второй вариант: буро-наливные сваи. В заданных точках подвала бурятся скважины. В плите перекрытия делаются отверстия размером около 150 мм. Затем до самого перекрытия выстраивается арматурный каркас. Собирается опалубка для сваи-колонны, под плитой можно сделать опорное расширение.

Фанерная опалубка расширяется кверху

Через отверстие в плите заливается и вибрируется бетон. Потом создаётся ростверк с площадкой, где и будет строиться печь. Иногда под печью льют балку, а кладку ведут прямо на перекрытие.

Сваи-колонны соединены горизонтальным железобетонным поясом

Количество таких свай, глубину их заглубления, диаметр, а также металлоёмкость каркаса – всё это необходимо рассчитывать в каждом случае индивидуально.

Инструкция по раскладке плит перекрытия

Перед тем как перейти к раскладке пустотных плиты, необходимо понимать какие бывают плиты и как их изготавливают.

Какие плиты используют в частном домостроении:

По номенклатуре ГОСТ существует много разновидностей и типов сборных плит для разных целей. Я не буду про все рассказывать, так как в этом нет потребности. При проектировании индивидуальных жилых домов мы в основном используем пустотные железобетонные плиты с маркировкой ПК и ПБ толщиной 220 мм.

Размеры сборных железобетонных плит перекрытия:

Стандартная ширина плит ПК: 1000 мм, 1200 мм, 1500 мм. По гост есть и другая ширина, но мы рассматриваем только те плиты, которые легко купить у любого производителя.

Стандартная ширина плит ПБ: 1200 мм, 1500 мм.

Плиты ПК с шагом 300 мм по длине. Минимальная длина от 1,6 м (на практике от 2,4 м) до 7,2 м

Плиты ПБ выпускаются с шагом 100 мм. Длина от 2 и до 9 м при толщине 220 мм и до 12 метров при толщине плиты 300 мм.

Для частного домостроения применяют плиты толщиной 220 мм. Существуют облегченные плиты с толщиной 140 мм, но их не так просто найти. Плиты ПБ более 9 метров выпускают с толщиной 300 мм.

расшифровка маркировка плиты: ПК-45-12-8

ПК — плита круглопустотная

45 — длина 45 дециметров или 4,5 метра

12 — ширина 12 дециметров или 1,2 метра.

8 — распределенная нагрузка на плиту без учета собственного веса 800 кг. на метр.

Нагрузка на плиты перекрытия:

Для частного домостроения применяют плиты с нагрузкой 800 кг на метр квадратный — обозначается цифрой 8 маркировке плиты. Плиты ПБ выпускаются также с нагрузкой 1250 кг на метр квадратный — цифра 12,5 в конце маркировки плиты

Обратите внимание нагрузка распределенная, а не точеная. Это значит на плиты мы не можем ставить тяжелые конструкции, которые имеют маленькую площадь опирания, но большой вес: колонны, тяжелое оборудование, тяжелые кирпичные камины и т.д.

Плиты ПК или ПБ? в чем отличия:

Данные типы плит отличаются способом изготовления. Плиты ПК заливаются в формы, а плиты ПБ изготавливаются безопалубочным методом, то есть без использования готовых форм. Отличается немного и армирование плит: в ПК используется арматура, в ПБ стальные канатики. Но это не влияет на несущую способность плиты. Высота плит одинаковая. Для индивидуального домостроения это 220 мм (бывает и 140 мм так называемые плиты ПНО).

Плиты с маркировкой ПК

Плиты круглопустотные, изготавливаются в формах. В форму устанавливается арматура и заливается бетоном, после затвердевания получившееся изделие извлекается.

форма для плит ПК

Так как размеры форм фиксированные, то выбирать плиты лучше по прайс-листу изготовителя. Многие наши заказчики думают, что плиты имеют фиксированную длину равную 6 метрам, но это не так. Плиты ПК имеют длину от 1,6 метра до 7,2 метров.

В прайс-листах продавцов мы увидим названия плита ПК 45-12-8. Это означает : плита круглопустотная длиной 4,5 метра, шириной 1,2 метра, выдерживает нагрузку 800 кг на 1 метр квадратный.

Плиты ПК у производителей могут быть записаны ПК, 1ПК, 2ПК — отличия в диаметре отверстий, но для частного дома нет большой разницы, какого диаметра будут отверстия, поэтому, выбирайте любые плиты, какие вам наиболее доступны. Также по ГОСТ есть разная нагрузка для таких плит, но на практике в основном это 800 кг/м.кв.

пример прайса плиты ПК

Плиты с маркировкой ПБ:

Плита без опалубочного формования. На всю длину цеха завода натягиваются канаты из металла, заливает бетоном более высокой марки, чем у плит ПК и после затвердевания нарезают, на плиты нужной длинны.

изготовление плиты ПБ

Такие плиты раньше стоили дороже, чем плиты ПК, так как необходимо дорогостоящее оборудование, но сейчас плиты ПБ стали стоить одинаково с плитами ПК, ведь производительность таких заводов намного выше, а самих заводов стало больше. Так как плиты режутся, то некоторые заводы осуществляют нарезку плит и под эркеры по вашим размерам. В своих проектах мы делаем пока раскладку из плит ПК, так как не во всех городах также просто купить плиты ПБ как в Екатеринбурге, Москве или других крупных городах, но в примечаниях прописываем, что возможна замена на плиты ПБ.

плиты ПБ пример прайса

Правила укладки пустотных плит перекрытия (как ПБ так и ПК):

Плиты могут опираться только по двум сторонам. Допустимое боковое опирание плиты — 50мм, но лучше его избегать.
У плит только нижнее рабочее армирование, поэтому недопустима точечная нагрузка (стойки и колонны нельзя ставить на плиту)
Недопустимо опирание плиты на 3 стены. (На языке упрощенной теоретической механики: плита рассчитана как балка, и если посмотреть ее эпюру, то увидим самый большой изгиб в центре плиты, но если подставим третью стену под этим изгибом, то изменим эпюру и возникнет необходимость в верхнем рабочем армировании, которого нет в пустотных плитах)
Минимальное опирание плиты 90 мм, максимальное 250 мм. Многие считают, что лучше опирать плиту на всю толщину стены, площадь опоры ведь получается больше, но в реальности, опирая плиту более 250 мм вы делаете только хуже. (На языке упрощенной теоретической механики: вместо «шарнира», вы получаете «заделку», появляется дополнительная сила, которая называется «момент» , она требует верхнего армирования, которое у пустотной плиты отсутствует, вернее отсутствует рабочее армирование и присутствует капельку конструктивного армирования)

Инструкция раскладки плит перекрытия

Плиты умеют разную длину, но лучше использовать до 6 метров, тогда не потребуются для перевозки длинномеры. Длинномеры дороже и не к каждому участку могут подъехать.
Если на участке газовая труба проходит поверху и расположена низко, лучше отказаться от плит перекрытия или поднимать газовую трубу, чтобы была возможность для подъезда строительной техники.
Летом заказывайте плиты заранее. В разгар сезона могут быть очереди, вам придется ждать. В конце осени, зимой и в начале весны проблем нет -привозят, когда попросите.
Планировку дома сразу разрабатывайте с учетом раскладки плит перекрытия еще на этапе эскиза, это позволит избежать множества монолитных участков.

Пример раскладки плит:

Раскладка плит перекрытия

Преимущества пустотных плит перед другими типами перекрытий:

— высокая скорость. Один этаж небольшого дома перекрывается за один день и можно вести кладку стен дальше.Для сравнения — монолитный бетон набирает марку 28 дней при температуре 20 градусов. Нагружать монолитное перекрытие понемногу можно раньше, но ждать все равно придется более 1 дня.

— огнестойкие (предел огнестойкости 1 час)

— перекрытия из сборных плит на 20-30% дешевле, чем монолитное перекрытие (но деревянные балки все-таки будут самым дешевым вариантом)

— низкая трудоемкость. Плиты привез и раскидал (не надо долго вязать каркасы).

— плита изготовлена на заводе, поэтому вам не надо следить за тем как связали арматурные каркасы и не надо приглашать квалифицированную бригаду монолитчиков, чтобы быть уверенным, что перекрытие выдержит нагрузку.

— плиты достаточно легкие и вполне подойдут для частного дома (вес 1 кв. метра сборной пустотной плиты примерно в два раза меньше веса 1 кв.м. монолитной железобетонной плиты той же толщины)

— высокая жесткость, прочность и долговечность, в сравнении с деревянными перекрытиями.

Недостатки сборных пустотных плиты:

— кривая поверхность плиты (необходимо делать натяжные или подвесные потолки, чтобы скрыть это).

— плиты штучный материал, поэтому между ними есть стыки или швы, которые невозможно заштукатурить на потолке.

— достаточно дорого стоят в сравнении с деревянным перекрытием (но дома с железобетонными перекрытиями быстрее и дороже продаются, чем с деревянными балками).

— в плитах нельзя вырезать отверстия. Для того чтобы выполнить отверстия необходимо устройство монолитных участков, а это дополнительное усложнение.

Готовые проекты домов с плитами перекрытия:

Раствор для укладки плит перекрытия

Плиты перекрытия: подготовка основания, последовательность монтажных работ и повышение несущей способности

Применение плит перекрытия (ПК по отечественной классификации) — недешёвый, но быстрый метод монтажа прочного и долговечного перекрытия в зданиях с каменными несущими стенами. Для выполнения работ придётся привлечь подъёмный кран, подготовить опорные площадки и соблюсти несколько условий.

Такелажные работы

ПК обладают немалым весом, манипуляции с ними непросты. В большинстве тяжёлых железобетонных изделий имеются закладные петли для зацепа крюков стропальных тросов. Однако, выпускается ряд многопустотных железобетонных перекрытий без петель. Плиты из ячеистого бетона, производимые по лицензиям немецких компаний, также не оснащаются такелажными петлями. Для подъёма таких ПК применяют захватные устройства, так называемые кондукторы. ПК, не оснащённые петлями, обладают трапециевидным сечением, сужающимся кверху. На боковых поверхностях имеются выступы, за которые фиксируют зацепы кондуктора.

Захватное устройство не выступает за габариты ПК, после монтажа легко снимается.

Складирование

Важно соблюдать правила складирования ПК на стройплощадке. Они должны находиться в горизонтальном положении, опираться по коротким торцам. Нельзя допускать, чтобы временные опоры погрузились под весом железобетона в грунт. Если плита ляжет «пузом» на грунт, она даст трещину. При складировании ПК «стопкой», подкладки размещают только по торцам, никак не в центре.

Подготовка опорных площадок

Перед тем, как укладывать плиты перекрытия, необходимо тщательно подготовить опорные площадки.

Должна быть обеспечена надлежащая глубина опирания

Глубина опоры для ПК некоторых серий может быть иной. Подчеркнем, что приведенные данные справедливы лишь для прочного армированного бетонного основания. При опоре на кирпич это значение должно быть на 30-40% больше.

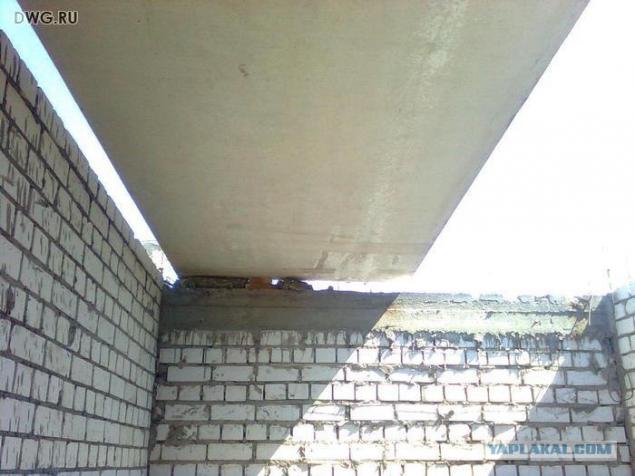

Как опирать

Опирать следует по коротким сторонам. ПК под собственным весом на несколько сантиметров провисает вниз. Опора по боковым сторонам возможна, но нежелательна. Если ПК не раскладываются в точный размер, предпочтительным решением будет их немного раздвинуть и замонолитить разрывы, чем заводить в стены.

Стоит ли монтировать ПК самостоятельно?

Однозначного ответа нет. С одной стороны, ничего сложного, вроде бы, нет. С другой, работать нужно споро: схватывается раствор, дорого обходится простой крана. Монтаж крупноразмерных строительных конструкций связан с повышенной опасностью, особенно на высоте. Желательно, чтобы хотя бы один из монтажников имел опыт проведения подобных работ. Минимальный состав бригады — два монтажника и один работник, замешивающий и подающий раствор.

Плиты перекрытия — как укладывать поэтапно: рекомендации для отважных

Расскажем непосредственно о том, как укладывать плиты перекрытия на подготовленные стены. Итак, порядок работ таков:

Заранее приготовить компоненты для приготовления цементно-песчаного раствора. Пропорция — 1:3, песок крупный. Раствор должен иметь консистенцию качественной сметаны и не растекаться. Замешивать его следует непосредственно перед использованием.
После установки крана в рабочее положение монтажники готовят плиту к подъёму, закрепляют стропы. Одновременно помощник раскладывает свежеприготовленный раствор слоем в 3-4 см в месте опирания.
После переноса на место монтажники позиционируют ПК, обеспечивая равное опирание с обеих сторон, опускают. Если попалась бракованное изделие и расхождение в разных концах опоры между нижней плоскостью плиты и опорной площадкой составляет более 15 мм, можно подложить несколько отрезков арматуры, камешков. Устанавливают остальные ПК. Раствор быстро сохнет, его следует раскладывать с опережением по времени в полчаса, не больше.
Сразу после монтажа необходимо проверить горизонтальные швы. При наличии пустот плотно зачеканить жёстким цементно-песчаным раствором.
Если используются ПК с открытыми пустотами, их следует защитить от дальнейшего промерзания. Для этого достаточно отверстия, примыкающие к наружной стене, закрыть пенопластом.

Повышение несущей способности

В бюджетном строительстве зачастую стыки между плитами просто заполняют раствором или строительной пеной. Однако существует проверенный метод, как уложить плиты перекрытия, одновременно увеличив прочность всего перекрытия. Для этого промежутки между ПК нужно не просто заполнить раствором, но армировать. Проложить хотя бы один (лучше два — снизу и сверху) арматурный стержень. По наружному периметру устроить монолитный пояс, от 5 см шириной. Арматурный каркас связать из двух стержней и расположить вертикально. Так же замоноличивают промежутки между ПК во внутренних несущих стенах.

Все элементы перекрытия оказываются связанными в единый жёсткий диск. Повышается несущая способность, до 40% для бетонных ПК и почти в два раза для ячеистобетонных.

Трещины

Можно ли и как укладывать плиты перекрытия с трещинами? Можно, если в зоне трещины бетон не нарушен, не осыпается, не оголена арматура. Нужно учесть, что дефектную плиту не следует нагружать, нельзя складировать тяжёлые стройматериалы. ПК можно усилить: прорезать сверху несколько пустот на 1-1,5 м в стороны от трещины, армировать и замонолитить. монолитный пояс, от 5 см шириной. Арматурный каркас связать из двух стержней и расположить вертикально. Так же замоноличивают промежутки между ПК во внутренних несущих стенах.

В заключение ещё раз напомним, что монтажные работы связаны с риском. Монтаж плит перекрытия своими руками можно осуществлять только при безукоснительном соблюдении правил техники безопасности, на свой страх и риск.

Плиты перекрытия – это железобетонные изделия, которые используются для устройства горизонтальных перемычек между этажами, потолков гаражей, погребов, чердаков и т.п. Они помогают быстро и без лишних проблем выполнить работу, обеспечив при этом соответствие нормам и ГОСТам.

Железобетонная панель является монолитной конструкцией из железобетона, дополнительно армированной стальными прутками. Некоторые разновидности содержат внутри пустоты. Использование такого элемента увеличивает прочностные характеристики постройки, повышает сопротивление изгибающим нагрузкам, сокращает время, необходимое для возведения здания.

Для производства этой продукции используют легкие и тяжелые бетоны, их размеры унифицированы ГОСТом. При разработке проекта здания нужно провести тщательные предварительные расчеты на виды нагрузок, которые будут возникать в данных условиях. При этом важно правильно распределить усилия и зафиксировать перекрытие во всех точках, где это возможно.

Поэтому информация о том, как правильно класть плиты перекрытия, важна не только для внешней и внутренней эстетики постройки, но и для безопасности людей, которые будут в ней находиться. Однако прежде, чем мы рассмотрим, как выглядит укладка плит перекрытия, поговорим об их разновидностях и конструктивных особенностях.

При любом этажном строительстве необходимы перекрытия, которые бывают 2-х типов: монолитные и плиты

Виды панелей

В строительстве используют несколько разновидностей панелей из железобетона:

сплошные или монолитные – это изделия из железобетона, обладающие большим запасом прочности, которые используют там, где возникают высокие изгибающие нагрузки;
пустотные плиты перекрытия – их выбирают для тех участков, где величина нагрузки не слишком велика – межэтажные перемычки в жилых домах, пролеты, стены и т.п. Конструкция предусматривает полости внутри, благодаря чему их масса меньше, чем у сплошных, а звукоизолирующие и теплоизолирующие свойства гораздо выше;
ребристые плиты перекрытия или П-образные – это изделия из армированного железобетона, которые имеют одно или два ребра жесткости. Их характеристики разрешают выдерживать большие изгибающие нагрузки, однако форма не годится для использования в жилых помещениях. Потолки с ребрами жесткости выглядят не привлекательно, а соответствующим образом это обыграть сложно. Поэтому ребристые плиты в основном идут для строительства промышленных зданий, складов, гаражей, торговых центров и т.п.

Способ изготовления, преимущества и недостатки монолитных перекрытий

Изготовление монолитных панелей происходит на месте возведения постройки – при этом учитывают требования архитектора и подбирают соответствующий состав бетонной смеси.

Для перекрытий между этажами лучше использовать железобетонные плиты, т.к. благодаря правильно сделанному армированию, а также высокой марке цемента они будут предельно устойчивы

В качестве формы используют деревянную опалубку – в нее укладывают армирующую сетку, после чего заливают бетон. Для застывания нужно 28 дней – этот срок может возрастать вследствие избыточной влажности или низкой температуры.

Монолитный вариант целесообразно использовать тогда, когда форма постройки нестандартна, имеет сложную геометрию и т.п. Такая конструкция отличается высокой жесткостью, поэтому ее используют при возведении заводских цехов, где планируются сильные вибрации.

Монолиты отличаются рядом следующих преимуществ:

экономия средств на транспортировку, поскольку их изготавливают непосредственно на месте укладки;
доступная цена, поскольку для производства используют дешевые материалы и отходы;
гладкая поверхность упрощает работу штукатуров;
отсутствие стыков увеличивает теплозащиту и звукоизоляцию;
устойчивость к возникновению гниения, коррозии и т.п.;
долговечность;
пожаробезопасность;
возможность одну плиту использовать и для пола, и для выносного элемента – балкона, лоджии и т.п.

сложный процесс изготовления – для этого необходимы специальные знания и навыки;
большая масса добавляет проблем в монтаже – для работы необходимы специальные краны;
долгий срок застывания;
отсутствие возможности повторного применения изделий, которые были в употреблении.

Класть перекрытия и выполнять связанные с этим работы могут только квалифицированные специалисты

Способ изготовления, преимущества и недостатки пустотных панелей

Такая конструкция содержит внутри полости цилиндрической формы, которые идут вдоль всей длины – они ощутимо уменьшают массу и повышают тепло- и звукоизолирующие свойства. Они подходят для прокладки кабелей, трубопроводов и т.п.

Продукция изготавливается на предприятиях соответствующего профиля – при этом используют тяжелые бетоны и армирующие стальные элементы. Перед тем, как укладывать такие перемычки, проводят предварительные вычисления, чтобы убедиться в том, что они способны выдерживать нагрузку.

Пустотные изделия отличаются следующими достоинствами:

невысокая стоимость;
простота монтажа;
высокие показатели теплоизоляции и звукоизоляции;
возможность прокладывать внутри различные коммуникации;
небольшая масса;
надежность, долговечность и износостойкость;
возможность повторно использовать бывшие в употреблении изделия.

У таких плит отмечают в качестве недостатков затраты на транспортировку и хранение, а также необходимость подгонять продукцию стандартных размеров под размеры здания. Их также не всегда возможно использовать в постройках со сложной геометрией.

Пустотные плиты перекрытия – это основной материал для перекрытий, который чаще всего используется

Способ изготовления, преимущества и недостатки ребристых панелей

Ребристые перекрытия изготавливают из легких и тяжелых бетонов – они отличаются П-образным сечением и ребрами жесткости. В форму укладывается нагретая арматура, ставятся монтажные петли и заливается бетон, после чего создаются вибрации, чтобы утрясти раствор и обеспечить более высокую жесткость.

Среди преимуществ П-образных изделий называют следующие факторы:

высокая прочность;
небольшая масса;
доступная цена;
устойчивость к коррозии и гниению;
влагостойкость;
возможность использовать повторно;
возможность подгонки под требуемый размер.

В качестве недостатков указывают непривлекательный внешний вид и сложности с монтажом.

Подготовка к укладке

Перед тем, как класть панели, нужно выполнить подготовку, которая происходит во время возведения стен. Верхнюю кромку несущих стен нужно сделать идеально ровной – это контролируют при помощи водяного или лазерного уровня.

Монтажные работы по устройству последующих ярусов здания проводятся исключительно после того, как будут закреплены конструкции предыдущего яруса

За 400 мм до окончания нужно начинать контроль уровня, ставить отметки и дальше, используя рулетку, следить за тем, чтобы края были ровными. Кирпичи в верхнем ряду укладывают тычками внутрь помещения. Как вариант, можно рассматривать укладку на кирпичную стену армированного бетонного пояса.

Если речь идет о пустотных плитах, то перед тем, как укладывать, следует в них зацементировать торцевые отверстия – это нужно для того, чтобы стена, которую могут поставить по краю, не обвалила кромку, а также, чтобы не вытекал раствор при заделывании зазоров.

Перед тем, как начинать укладывать плиты перекрытия, подготовьте ровную площадку для монтажного крана. Почва должна быть достаточно твердой, чтобы кран не вяз в ней – для этого можно подумать об укладке специального покрытия. Если у вас предусмотрен котлован под подвальное помещение, не размещайте кран поблизости, чтобы не произошло его сползание вместе с осыпающейся почвой.

Процесс укладки перекрытий

Ниже мы поговорим о том, как правильно укладывать плиты перекрытий. Для такой работы понадобится не менее трех человек. Двое осуществляют коррекцию правильного положения при опускании перемычки, а один соединяет установленные плиты. Под плиты перекрытия на стены кладут бетон – это должен быть слой толщиной больше 2 см. Вязкость должна быть достаточной для того, чтобы раствор оставался под плитой, а не выдавливался наружу под воздействием ее массы.

Монтаж перекрытия выполняется на высоте с применением специальной техники, и это нужно обязательно учитывать во время работы

Панель опускают вниз и удерживают стропы натянутыми, чтобы можно было при помощи рычага подвинуть ее в нужное положение. В основном панели предполагают шарнирный способ укладки перекрытий, при котором их располагают краями по короткой стороне, не используя промежуточных несущих опор.

Для использования упора по трем сторонам выбирают панели с особыми характеристиками, специально для этого предназначенные. Если обычную плиту установить таким образом, она, вероятнее всего, потрескается из-за изгибающей нагрузки. По этой же причине не допускается наличие промежуточных опор. Если нужно накрыть больше одного пролета, над каждой из промежуточных опор панель надрезают болгаркой. При установке она в этих местах треснет, оставив остальные участки без повреждений.

Глубина напуска обычно выбирается от 70 до 120 миллиметров, чтобы стена в месте установки не разрушалась. Но напуск более 250 миллиметров сделает жесткость фиксации чрезмерной, что приведет к разрушению изделия.

Если есть необходимость разрубить панель, это выполняют следующим образом:

подложите под участок раздела деревянный брус;
первоначально сделайте надрез, используя болгарку;
пробейте кувалдой бетон снизу и сверху полостей;
сломайте перемычки;
арматуру разрежьте болгаркой, но не до конца – дальше просто переломите, чтобы диск не защемился.

Если же, наоборот, нужно доставить недостающий участок перекрытия, изготовьте монолит либо заложите кирпичом.

Как анкеровать плиты?

Конечным этапом монтажа является анкеровка панелей перекрытия. В их конструкции предусмотрены монтажные петли, через которые изделия стягивают проволокой либо прутком, после чего заваривают.

В проекте обязательно должна быть схема, по которой анкеруются плиты – если ее нет, можно воспользоваться типовой. После этого все зазоры между панелями и отверстия необходимо залить раствором, чтобы создать монолитную конструкцию. Это обеспечивает необходимую жесткость, а также должный уровень тепло- и звукоизоляции. Если у вас есть основания предполагать, что в полости внутри панелей каким-то образом попала вода, обязательно избавьтесь от нее – для этого понадобится просверлить отверстия. В противном случае зимой при низкой температуре вода превратится в лед и разрушит перекрытие.

Заключение

Укладка плит перекрытия – это важная и ответственная работа, которая требует внимания, скрупулезности и точности. Недостаточное соблюдение всех деталей технологии может стать фактором, который создает угрозу целостности здания и безопасности находящихся внутри него людей. Важно отдавать себе в этом отчет, чтобы результат работы соответствовал вашим ожиданиям и всем требованиям проекта.

Укладка плит перекрытия на фундамент

Одним из этапов строительства дома является укладка плит перекрытия на фундамент. Чаще всего к работам такого плана приступают после полного созревания бетона, которым заливали коробку основания. Плиты перекрытия могут одновременно выступать в качестве потолка подвального помещения и пола основного строения. Для тех, кто далек от темы строительства, может показаться, что процесс не представляет особой сложности. Однако опытные специалисты утверждают, что каждый строительный процесс имеет свои тонкости и нюансы, о которых следует знать. Это поможет правильно и качественно выполнить укладку плит и избежать основных ошибок, которые могут стать причиной серьезных неприятностей в процессе эксплуатации дома.

Правила укладки плит перекрытия

Укладка плит перекрытия на фундамент является достаточно важным шагом, который требует точности и внимания. Поэтому необходимо знать и выполнять основные правила этого процесса:

Укладывать железобетонные плиты рекомендуется на предварительно выровненные верхние части фундамента. Незначительные перепады компенсируются бетонной стяжкой, отклонения более 5 см требуют выравнивания кирпичной кладкой или армирующим поясом, залитым в опалубку.
Если плиты укладывают на железобетонное основание, то нахлест должен составлять не меньше 6 см. Если в качестве опоры выступает кирпичная кладка, то опираться плиты должны на 12,5 см.
Непосредственно перед укладкой необходимо заделать пустоты в торцевых частях плиты. Для этой цели можно использовать куски утеплителя, а поверхность замазать цементным раствором. Выполнение таких действий повышает прочность конструкции.
Очень важно правильно определить верхнюю и нижнюю часть плиты, так как от этого зависит прочность и надежность перекрытия. Дело в том, что нижняя поверхность плиты подвергается большему растяжению, поэтому в процессе изготовления эту часть армируют сильнее. Верхняя часть наоборот сжимается, следовательно, усиленного армирования не требует. Отличить верх плиты от ее низа можно по внешнему виду. Нижняя поверхность отличается гладкостью, так как для изготовления используются формы с гладкими стенками. Верх плиты более шершавый из-за контакта бетона с воздухом.
Крайние плиты укладывают с опорой на две противоположные стороны, боковая часть заделывается в дальнейшем с использованием разных методов.
Фундамент под плиты рекомендуется промазывать слоем бетонного раствора около 2 см. предотвратить его выдавливание помогут прутья арматуры, уложенные по центру вдоль бетонной ленты.
Выравнивать положение плиты в процессе укладки рекомендуется с помощью металлического лома. Лучше всего, если работу будет выполнять несколько человек.

к оглавлению ↑

Последовательность монтажных работ

Кроме выполнения правил укладки плит перекрытия необходимо соблюдать определенную последовательность в работе:

Вначале необходимо заполнить пустоты железобетонных плит в тех местах, которые будут опираться на фундамент.
Далее на участки фундамента, которые будут соприкасаться с плитами перекрытия, наносится бетонный раствор марки не ниже М100.
Теперь можно приступать к непосредственной укладке плит перекрытия на фундамент. При этом важно не переворачивать плиты, чтобы не допустить перелома элементов из-за неправильной установки.
Монтажные работы должны выполнять 3-4 человека. Один рабочий с помощью специального стропа, состоящего из четырех ветвей, закрепляет плиту на крюке строительного крана. Для удобства на плитах имеются специальные монтажные петли. Еще двое рабочих регулируют рабочий процесс, укладывая плиту в проектное положение. Они же выполняют открепление стропа. При отсутствии зрительного контакта между крановщиком и рабочими привлекают дополнительного человека, который будет подавать команды крановщику. В процессе укладки необходимо следить за плотным прилеганием плит друг к другу.

к оглавлению ↑

Обвязка плит арматурой

Для придания большей жесткости получившейся конструкции следует воспользоваться эффективным способом укрепления.

Для работы на этом этапе понадобятся следующие материалы:

Стальная проволока сечением 3-5 мм.
Гладкая арматура диаметром 10 мм.
Г-образный анкер, имеющий загиб 30-40 см.

Арматуру продевают в монтажные петли, за которые зацепляли строп, а места связки закрепляют сваркой.

Армирование плит перекрытия выполняется по следующей схеме:

Обвязка плит арматурой

Крайние плиты связываются по диагонали с помощью проволоки.
Соседние панели – перемычками из гладкой арматуры.
Соединение плиты со стеной армируется Г-образными анкерами, которые располагают с шагом в 2-3 метра вдоль стены.
Места соединения плит, опирающихся на внутреннюю перегородку, армируются с помощью гладкой арматуры.

к оглавлению ↑

Корректировка размеров плиты перекрытия

Уменьшение длины или ширины железобетонной плиты нельзя назвать редким явлением, так как точно подобрать материал практически невозможно. Для изменения размеров плиты необходимо обрезать ее вдоль или поперек.

Поперечный разрез

Поперечный срез делает железобетонную плиту короче на определенную величину. Для этого необходимо сделать следующее:

Поперечная резка плиты

Отметить мелом или маркером линию отреза.
Уложить плиту на подкладки на земле, при этом подкладка должна точно совпадать с линией реза. Это необходимо для более удобной рубки материала.
Сделать надрез верхней части плиты с помощью болгарки или диска по бетону.
Далее нужно сделать несколько ударов кувалдой или кулачком в месте расположения пустот. Следует акцентировать внимание на ударах, чтобы они приходились в пустоту, а не в ребро. В этом случае достаточно будет 3-4 ударов. Аналогичным способом пробиваются все пустоты в плите.
После этого требуется сбить ребра, для чего по ним бьют кулачком с боку.
Пробив пустоты и сбив ребра, приступают к пробиванию нижней части и освобождению прутьев арматуры.
Очищенные прутья разрезают с помощью болгарки.

к оглавлению ↑

Продольный разрез

Для уменьшения ширины плиты перекрытия необходимо прорубить изделие вдоль. Этот процесс немного легче, но времени может потребоваться намного больше. Объясняется это следующим: длина плиты чаще всего составляет 6 метров, а ширина – не больше 1,5 метров.

В принципе выполняются аналогичные работы. Болгаркой прорезают верхнюю часть, а затем с помощью кулачка пробивают плиты над пустотами. Далее ломом пробивают нижнюю часть плиты через всю длину. В случае попадания на пути прутьев арматуры делают рез болгаркой.

Способы перекрытия больших проемов без плит

Очень часто в процессе укладки плит перекрытия на фундамент можно столкнуться с ситуацией, когда остается не перекрытым большое пространство, а рубить плиту нет желания или возможности. В этом случае можно воспользоваться двумя способами.

Первый способ считается более простым и подразумевает выполнение следующих действий:

Определить примерное расстояние, которое останется без перекрытия, и разделить его пополам.
При укладке первой плиты отступить от края полученное значение.
Выполнить укладку остальных плит. По окончании работы можно увидеть, что последняя плита также не доходит на такое же расстояние.
Далее пространство между плитами и стенами заполняют шлакоблоками, устанавливая их торцевой частью к плите перекрытия. В процессе укладки нужно следить, чтобы отверстия в блоках смотрели вбок.

Перекрытие больших проемов

Второй способ требует концентрации внимания и больших трудовых затрат. Процесс предполагает равномерное распределение плит по всей перекрываемой площади. Для этой цели также следует определить расстояние, которое останется незакрытым, и разделить его на количество предполагаемых промежутков между плитами.

Заделываю такие промежутки следующим образом:

Между плитами подвязывают доску, которая будет выступать в роли опалубки.
Между плитами монтируют прутья арматуры.
Заливают пространство бетонным раствором.

к оглавлению ↑

Как вырезать люк в железобетонном перекрытии

Люк в железобетонной плите перекрытия может потребоваться в разных ситуациях. Подходить к вырезанию любого отверстия в потолочном перекрытии нужно очень осторожно. Наиболее безопасным и простым является следующий способ:

Болгаркой сделать надрезы верхней части плиты.
С помощью автогена разрезать арматуру.
Пробить нижнюю часть плиты.

Прутья арматуры также можно разрезать болгаркой, проявив при этом большую осторожность. Дело в том, что в процессе резки диск болгарки может быть зажатым между концами арматуры. Это доставит очень много неприятностей. Поэтому рекомендуется сделать небольшой надрез, и ударить по месту реза кувалдой.

Укладка плит перекрытия – это очень ответственный момент, который требует много сил, внимания и терпения. Однако соблюдая правила монтажа и последовательно выполняя все действия, можно самостоятельно осуществить подобный процесс.

Раствор для укладки плит перекрытия

В конструкции любого здания одним из элементов являются перекрытия. Для устройства междуэтажных перекрытий применяют железобетонные многопустотные панели, опирающиеся на продольные наружные и внутренние стены, прогоны, ригели.

Перекрытия бывают цокольные, мансардные, междуэтажные и чердачные. Независимо от места расположения и материала перекрытия должны отвечать определенным требованиям: быть тепло, гидро и звуконепроницаемыми, прочными, жесткими, пожаробезопасными.

Высокими показателями прочности характеризуются монолитные железобетонные перекрытия, которые применяются при возведении крупных объектов и призваны выдерживать большие нагрузки. Железобетонные перекрытия несгораемые и долговечны.

По типу возведения различается монолитная плита перекрытия (их изготавливают на месте) либо сборная плита перекрытия (состоящая из готовых элементов заводского производства).

Соединение бетона и арматуры, позволило сделать конструкцию ЖБИ плит прочной и долговечной, хорошо работающей на изгиб. Без учета веса плиты, расчетная нагрузка не должна превышать, 6,0кПа. Стандартная ЖБИ плита перекрытия должна выдерживать землетрясения силой 7-9 баллов. При строительстве зданий, обычно используют ЖБИ плиты перекрытия стандартных размеров.

Маркировка плит перекрытий

ПК 60-15-10Ат – плита длиной 6 метров, ширина 1,5 метра, допустимая нагрузка – 1000кг/м2.

Основной стандарт толщины от 22 до 30 см. (у плит ППС). Так же они отличаются допустимой нагрузкой на квадратный метр площади. Плиты перекрытия пустотные длина от 3 до 6,3 метров. Плиты ППС до 12 метров.

Технология монтажа плит перекрытия

До монтажа перекрытий проверяют горизонт верхних опорных частей кладки под перекрытия, которые должны находиться в одной плоскости (разница в отметках в пределах этажа не должна превышать 15 мм).

Монтаж панелей начинают от торцовых стен, при этом монтажники находится на инвентарных подмостях (столиках), а последующие панели укладывают на ранее уложенных плитах.

Монтажники кельмами очищают опорную поверхность стен и перегородок, работая с перекрытия или со столика-стремянки, установленного на нижележащем перекрытии.

Накладывают раствор по всей опорной поверхности стены и кельмой расстилают его ровным слоем

Машинист крана поднимает панель и подводит на место укладки.

Где-то на высоте 20-40 см от места отпирания, монтажники направляя руками, ориентируют плиту на укладку. Когда готово, дают команду машинисту крана и плавно опускают панель перекрытия.

Оставляя стропы натянутыми, панель если нужно подправляют монтажными ломиками, проверяют уровнем горизонтальность поверхности и положение панели по высоте.

Ослабляют и убирают стропы.

Если обнаружится, что плоскости установленной и смежных с ней панелей не совпадают более чем на 4мм, панель поднимают краном, исправляют растворную постель и устанавливают заново.

Длина опирания плиты не должна быть менее 12см.

Толщина слоя раствора под плитами перекрытий должна быть не более 20 мм.

3 – несущая стена

Края панелей и плит перекрытий должны надежно опираться на стены. Запрещается оставлять панель в перекрытии при меньшей ширине опоры, чем по проекту. Это может привести к скалыванию бетона у края панелей перекрытий или панелей стен и перегородок, в результате чего панель перекрытия может обрушиться.

Панели перекрытий после выверки закрепляют в соответствии с указаниями в рабочих чертежах: монтажные петли панелей приваривают к анкерам, заделанным при кладке стены, смежные панели скрепляют между собой анкерами за монтажные петли. Продольные швы (стыки) между панелями заделывают раствором, плотно зачеканивая им шов на всю глубину. Стыки панелей перекрытия со стенами заделывают вслед за монтажом перекрытия.

В панелях при опирании их на наружные стены обязательно заделывают пустоты легким бетоном или готовыми бетонными пробками на глубину не менее 120мм. Это делают с целью теплоизоляции, чтобы в местах опирания перекрытий зимой не промерзли стены. Так же заделывают тяжелым бетоном или вкладышами пустоты в панелях, опирающихся на внутренние несущие стены, начиная с третьего перекрытия от верха зданий и ниже. Такая заделка необходима для предохранения опорных частей пустотных настилов перекрытий от разрушения под давлением вышележащих конструкций.

Наименьшая длина опирания в мм плит длиной 6 м

на стальные конструкции – 70 мм
на железобетонные конструкции – 75 мм
на каменные конструкции – 120 мм

Многопустотные панели перекрытия складируют горизонтально в штабеля высотой до 2.5 метров. Нижний ряд в штабелях укладывают на деревянные подкладки сечением 150-150, 100-100 мм. Последующие подкладки располагают вертикально относительно друг друга, перпендикулярно к пустотам, отступая на 35 сантиметров от края плиты.

Как опирать сборные плиты перекрытия

Назрела тема для этой статьи – уж очень много ошибок допускают строители.

Что представляет собой сборная плита (пустотная или ребристая)? Это прежде всего армированная железобетонная конструкция, рассчитанная на определенную работу. Любой железобетон может работать только при такой схеме, когда напряжения в нем может подхватить рабочая арматура.

В сборных плитах рабочая арматура расположена только в нижней зоне плиты и только вдоль плиты. Что это значит? Это значит, что плита без разрушения может изгибаться только в продольном направлении и только так, чтобы изгиб плиты был направлен вниз.

Как видно из рисунка, когда плита изгибается, ее нижняя часть растягивается, и арматура при этом подхватывает это напряжение растяжения, т.к. бетон на это не способен. Бетон без арматуры при изгибе будет только трещать и разрушаться. При малейшем изгибе нам нужно устанавливать арматуру, которая будет брать растягивающие напряжения изгиба на себя.

Теперь вернемся к сборным плитам. Мы знаем, что рабочая арматура плиты расположена только вдоль плиты и только у ее нижней грани.

Рассмотрим ниже различные ситуации опирания плит перекрытия.

Как можно опирать сборные плиты перекрытия

1) Классический способ опирания плиты: по двум сторонам.

Здесь все выдержано в лучших традициях: плита изгибается под весом нагрузки, рабочая арматура подхватывает напряжения изгиба, и если нагрузка не превышает несущей плиты, никакого разрушения не происходит – все работает по плану.

2) Опирание плиты по трем сторонам (двум коротким и одной длинной).

Этот способ опирания называется еще опиранием с задвижкой плиты на стену. Его допускается применять, когда по ширине пролета плиты не размещаются, а монолитный участок делать нецелесообразно. По сравнению с предыдущим вариантом этот вариант для работы плиты похуже, но в принципе, он не запрещен. Главное помнить: желательно плиту по длинной стороне не заводить в стену глубже, чем на высоту плиты (при высоте плиты 220 мм плиту не опирать глубже, чем на 220 мм), чтобы не образовалось защемление. Что такое защемление, и чем оно вредно для сборных плит, будет рассмотрено в статье чуть дальше.

В данном случае изгибается не вся плита, а только свободный ее край. Но все равно при этом в работу вступает продольная рабочая арматура и подхватывает растягивающие напряжения – просто не во всей плите, а в ее части.

Как нельзя опирать сборные плиты перекрытия

1) Опирание плиты по двум длинным сторонам.

Как мы помним, рабочая арматура в плите есть только в продольном направлении. В поперечном направлении есть только незначительная сетка, которая может воспринять нагрузку от собственного веса плиты на периоде монтажа (когда петля поднимается краном за четыре петли). И если мы обопрем плиту по двум длинным сторонам, под нагрузкой она начнет изгибаться как на рисунке, и просто не будет достаточной площади арматуры в этом направлении – плита начнет трещать. На начальном этапе нагрузку сможет воспринять имеющаяся сетка, но (повторюсь), площадь арматуры этой сетки рассчитан только на собственный вес плиты.

2) Устройство дополнительной опоры в пролете плиты.

Нужно запомнить раз и навсегда: сборные плиты работают исключительно как однопролетные. Если где-то в пролете появляется стена или колонна, происходит то, что показано на рисунке выше. Плита между опорами изгибается вниз, а над опорой происходит выгиб в противоположную сторону – с растянутой зоной вверху. Но в верхней зоне плиты у нас нет рабочей арматуры, и нам нечем воспринять растягивающие напряжения изгиба. В итоге, появляются трещины в верхней зоне плиты, как показано на рисунке. Это может быть всего одна трещина, но ее достаточно будет, чтобы со временем или сразу привести к аварийному состоянию.

3) Опирание сборной плиты на две стены с выносом части плиты в виде балкона (консоли).

Эта ситуация примерно такая же, как в предыдущем случае. Верхней арматуры нет, воспринять растяжение нечем. Чем больше длина консоли и чем больше нагрузка на ней (особенно на краю), тем быстрее произойдет разрушение.

Свес плиты в другом направлении будет таким же аварийным, как и показанный на рисунке.

4) Опирание сборной плиты на колонны (точечные опоры).

Если вы захотите опереть плиту не на стены или балки, а прямо на колонны, запомните: этого делать нельзя. Принцип работы арматуры в железобетоне следующий: растянутая арматура в плите работает только тогда, когда ее концы заведены на опору. Если под краем плиты (и под концом арматурного стержня) опоры нет, такая арматура превращается в бесполезный балласт.

На картинке мы видим вариант опирания плиты на 4 колонны. Во-первых, плита прогибается не только в продольном, но и в поперечном направлении – а как мы выяснили из пункта 1, в таком случае могут образоваться трещины. Но это не самое страшное – эти трещины просто не успеют образоваться из-за аварийной ситуации в другом направлении. Итак, во-вторых, на опору у нас попадают всего две крайние арматурины, остальные «зависли в воздухе» и в работу не включаются. А это значит, что площадь рабочей арматуры в плите уменьшилась во много раз в сравнении с требуемой. Естественно, такая плита будет стремиться разрушиться.

Лучшим выходом из такой ситуации будет устройство балок в нужном месте опирания плиты – между близко расположенными колоннами.

5) Защемление сборной плиты перекрытия.

Что такое защемление? В случае опирания плит перекрытия – это заведение плиты на стену более, чем на величину высоты сечения плиты и пригруз сверху стеной. Дело в том, что защемленные плиты работают совсем не так, как шарнирно опирающиеся. Все сборные плиты рассчитаны на шарнирное опирание (когда плита, прогинаясь, как бы поворачивается на опоре). В нормативных документах по сборным плитам четко оговорена глубина опирания, и она не должна быть не только меньше указанной – ее нельзя делать слишком большой.

Рассмотрим на рисунке, к чему приводит защемление плиты на опоре.

При шарнирном опирании плита просто поворачивается чуток на опоре и растягивается в нижней зоне – там и срабатывает нижняя рабочая арматура.

При защемлении плита слишком глубоко заведена, чтобы провернуться, в итоге она изгибается хитрым образом, когда в центре оказывается растянутой нижняя зона плиты, а у опор – верхняя. А в этой верхней зоне у нас нет достаточно арматуры, чтобы воспринять растягивающие усилия. В итоге, образуются трещины, которые особенно опасны тем, что их не видно (они скрыты под полом), но со временем они расширяются и приводят к аварийному состоянию.

Я надеюсь, данная статья наглядно продемонстрировала, как можно опирать сборные (пустотные, ребристые и полнотелые) плиты, а как нельзя.

class=»eliadunit»> Добавить комментарий

особенности, допустимые пределы, инструкция по укладке

Дата: 28 ноября 2017

Коментариев: 1

При выполнении строительных мероприятий по возведению зданий, для устройства межэтажных перекрытий используются пустотные и ребристые панели. Они усилены стальной арматурой, позволяющей компенсировать возникающие напряжения. Для обеспечения прочности возводимых строений необходимо правильно выполнять опирание плит перекрытия на несущие стены. Важно правильно располагать межэтажные панели, обеспечивать требуемую площадь опорной поверхности. Соблюдение указанных требований позволит повысить надежность возводимых конструкций, срок их эксплуатации.

Особенности и назначение панелей перекрытия

Конструктивные элементы строения, которые по вертикали разделяют пространство на функциональные зоны, называются перекрытиями. Они воспринимают вес конструкций, оборудования, мебели, людей и передают усилия капитальным стенам, опорным элементам и ригелям. Изготавливаются из армированных плит требуемых размеров.

Располагаются в различных зонах:

над подвальным помещением;
между этажами здания;
под чердачным пространством.

Перекрытия формируются из железобетона или ячеистого бетона и классифицируются следующим образом:

сборно-монолитные. Состоят из группы элементов, зазоры между которыми забетонированы;
сборные. Формируются путем сплошной укладки цельных и пустотных элементов на капитальные опоры.

Во время строительства здания в обязательном порядке должен учитываться такой важный вопрос, как опирание плит перекрытия

Особенностью панелей является:

повышенная прочность;
увеличенная несущая способность;
монтажная готовность;
технологичность.

Перекрытия, сформированные из правильно установленных плит, характеризуются следующими свойствами:

надежностью;
жесткостью;
влагостойкостью;
огнестойкостью;
звуконепроницаемостью;
долговечностью.

Плиты с пустотами круглой или овальной формы используются при расстоянии между капитальными стенами не более 9 м, опираются, как правило, двумя сторонами, обеспечивая повышенную пространственную жесткость возводимых конструкций.

Опорные стены, предназначенные для установки перекрывающих элементов, могут изготавливаться из следующих материалов:

различных видов кирпича;
вспененных блоков;
газобетонных элементов;
армированного бетона.

Перекрытия – несущие элементы здания, выполненные из железобетонных конструкций

Для обеспечения устойчивости возводимых строений одним из важнейших параметров, определяющих пространственную жесткость, является глубина опирания плит перекрытия на кирпичную стену, а также капитальные опоры из других видов стройматериалов.

Как правильно выполнить опирание плиты перекрытия на несущие стены

Важно знать, каким образом можно устанавливать перекрывающие панели. Возможны два варианта:

по двум противоположно расположенным сторонам. Короткие участки устанавливаются на две опоры, арматурный каркас компенсирует изгибающие напряжения. Изделие при этом равномерно деформируется под воздействием нагрузок, сохраняет целостность благодаря арматурному каркасу;
на три опоры, образующие цельный контур. Способ применяется при расположении плит по краям помещения с опиранием длинной стороны на стену. При установке важно длинную сторону опирать на расстояние, не превышающее высоты изделия. Армированная конструкция изгибается не всей плоскостью, а свободным краем.

[testimonial_view id=”22″]

Запрещается производить установку следующим образом:

опираясь на стены длинными сторонами. Возможно образование трещин и нарушение целостности, так как арматурный каркас компенсирует напряжения только в продольном направлении;
на три последовательно расположенные опоры. Велика вероятность выгиба центральной зоны плиты в противоположную сторону с образованием в верхней части растянутого участка. Однопролетная конструкция может треснуть;

Правильное и неправильное опирание плит перекрытия

на две опоры с консольным вылетом крайней части панели. Неопытные застройщики такой вариант применяют для устройства балкона, но с возрастанием консоли имеется риск разрушения конструкции;
на отдельно расположенные торцы колонн. Этот способ противоречит принципу функционирования арматуры, которая не может обеспечить целостности изделия и выполнять возложенные функции в таких условиях;
с односторонним или двусторонним защемлением крайних участков. Защемленные панели по принципу работы отличаются от элементов с шарнирным опиранием. Защемление может вызывать образование нежелательных трещин.

Планируя установку перекрывающих панелей важно выбрать правильный метод установки и не допустить ошибок.

Глубина опирания плит перекрытия на различные виды стен

Действующими нормативными документами и строительными правилами регламентированы следующие размеры опорной поверхности для стен, изготовленных из различных материалов:

крупнопанельные конструкции – 5–9 см;
кирпичные опоры – 9–12 см;
газобетонные стены – 12 см;
пеноблочные элементы – 12 см;
внешние, капитальные стены – до 25 см.

Соблюдение указанных рекомендаций при выполнении монтажных работ гарантирует надежность возводимых строений.

С их помощью внутреннее пространство сооружения делится на этажи, а также отделяется чердачное и подвальное помещения

Опирание плит перекрытия на стены – расчетные параметры

При возведении зданий используются различные плиты перекрытия. Минимальное опирание зависит от ряда факторов:

длины изделия;
массы пролетной конструкции;
толщины капитальной стены;
наличия теплоизоляции и облицовки;
сейсмостойкости строения;
вида действующих нагрузок.

При выполнении расчетов важно учитывать, как долго будет действовать нагрузка, является ли она постоянной или временной. Данные виды расчетов довольно сложные. Они выполняются специалистами проектных организаций. Индивидуальный застройщик при разработке проекта и выполнении монтажных мероприятий должен учитывать полученные расчетным путем табличные значения.

Опирание пустотных плит перекрытия при монтаже

Для выполнения работ по монтажу панелей необходимо подготовить специальное оборудование и инструменты:

автомобильный кран, грузоподъемность которого позволяет поднимать плиты;
такелажную оснастку – стропы, соответствующие весу панелей, и шнур-причалку;
инвентарные подмостки, облегчающее выполнение работ на высоте;
монтажный лом, позволяющий корректировать положение плит при установке;
отвес и нивелир, необходимые для контроля расположения панелей;
анкера, фиксирующие плиты после их установки на опорную поверхность стен.

Материал, который используется для производства плит перекрытия – железобетон

Для герметизации зазоров также потребуется цементный раствор, который необходимо приготовить до выполнения монтажных мероприятий.

При установке элементов в зданиях из кирпича соблюдайте размеры опорной поверхности. Выполняйте работы по следующему алгоритму:

Проверьте горизонтальность опорной поверхности кирпичных стен, на которые должны быть установлены опорные ригели. Перепад высот не должен превышать 1 см.
Положите предварительно подготовленный цементный раствор по всей площади опорной поверхности. Разровняйте поверхность в зоне контакта.
Застропите элемент перекрытия, переместите его к участку монтажа. Плавно опускайте, координируя положение панели с помощью ломиков.
Проконтролируйте размер опорной поверхности, окончательно опустите монтируемую панель. Снимите строповочные элементы.
Произведите анкеровку сформированного перекрытия путем фиксации панелей к стенам. Располагайте анкера с равным интервалом, составляющим 2–3 м.

При монтаже перекрытий в строениях из различных видов ячеистого бетона важно обращать внимание на плотность газобетонных или пенобетонных блоков. Для обеспечения прочности и устойчивости возводимой конструкции плотность строительного материала должна превышать показатель D500. Укладка панелей производится не на поверхность ячеистых блоков, а на силовой армопояс, расположенный по периметру здания. Армированный контур из прочного бетона воспринимает нагрузку, обеспечивая целостность стен.

Подводим итоги

При выполнении монтажных работ по установке плит необходимо обеспечивать величину опорной поверхности, регламентированную строительными нормами. Следует ориентироваться на результаты предварительно выполненных расчетов. При индивидуальном строительстве можно использовать табличные параметры, которые многократно проверены в условиях практической эксплуатации. Соблюдение указанных требований позволит обеспечить несущую способность строений в течение длительного времени.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Укладка плит перекрытия, анкеровка, монтаж, раскладка и технология

Самый легкий и быстрый способ сформировать перекрытие между первым этажом частного дома и подвалом – уложить железобетонные плиты. При кажущейся простоте процесс на самом деле требует к себе особого внимания и знания нюансов проводимых строительных операций. Плюс, монтаж считается затратным, потому что без подъемного крана их не уложить. При этом потребуется три-четыре помощника. И за все услуги придется заплатить. Но укладку плит перекрытия на фундамент своими руками осилить можно. Как это сделать правильно мы расскажем далее.

Содержание статьи

Правила и технология монтажа плит перекрытия

Весь процесс можно разделить на четыре этапа:

подготовка горизонтальной плоскости фундамента, на которую будут укладываться плитные блоки;
монтаж перекрытия;
крепление к фундаменту, этот процесс называется анкеровкой;
заделка зазоров и технологических отверстий.

Подготовительный этап

В независимости от того, из каких материалов был возведен ленточный фундамент, всегда присутствует большая вероятность, что его верхняя горизонтальная плоскость имеет перепад и неровности. От них надо избавиться. Как это сделать, зависит от величины перепада.

Если это значение небольшое, до 5 см, то выравнивание производят цементно-песчаным раствором с добавлением щебня или без такового. При этом щебень должен быть мелкой фракции. В заливаемый слой обязательно укладывают армирующую сетку.
Если перепад составляет 5-10 см, то выравнивание проводят кирпичами.
Если значение больше 10 см, то плоскость фундамента выравнивают бетонным армирующим поясом, который заливают в установленную опалубку.

Чтобы не делать все это, нужно просто точно провести сооружение фундаментной конструкции. Особое внимание уделить горизонтальному расположению верхней плоскости.

Укладывали ли вы когда-нибудь плиты перекрытия своими руками?

ДаНет

Монтаж плит

Перед тем как уложить плиты перекрытия на фундамент, необходимо разобраться в их раскладке. Существуют четки нормативы, которые надо обязательно учитывать.

Если был залит бетонный фундамент, или он был собран из фундаментных блоков, то размер опирания плит перекрытия на фундамент не должен быть меньше 6 см.
Если фундамент – это кирпичная конструкция, то опирание не должно быть меньше 12,5 см.
Первая и последняя плита не должны быть уложены на стены, которые расположены вдоль самих плитных изделий. Обязательно оставляются просветы шириною до 25 см, которые впоследствии надо будет заложить.

Мнение эксперта

Олег Гришин

Эксперт нашего сайта. Более 10 лет занимается фундаментными работами. Реализовал десятки различных проектов. Помогает делать контент нашего сайта интересным и полезным

Задать вопрос

Важно! Рекомендуется правильно подобрать подъемный кран не только по грузоподъемности. Необходимо учитывать вылет стрелы. Оптимально, если подъемный кран будет работать с одной точки, доставая до всех частей фундаментной конструкции.

В строительных СНиПах нет строгих правил по поводу наличия или отсутствия скрепляющего раствора, на который укладывают перекрытие. Но лучше его использовать. Обычно для этого применяют цементно-песчаный раствор марки не меньше М100. Его замешивают на просеянном песке, чтобы в нем не было камешков. Последние могут стать причиной перекоса устанавливаемых бетонных изделий.

В правилах укладки присутствует несколько требований, которые надо придерживаться:

Скрепляющий раствор наносится толщиною 2 см. В него надо уложить арматурный каркас в виде решетки или отдельных продольных стержней, изготовленных из арматуры диаметром 8-12 мм.
Так как плиты, используемые в частном домостроении, это пустотелые изделия с отверстиями по торцам, то необходимо до начала укладки их на фундамент провести заделку этих отверстий с двух сторон. Чаще всего для этого используют теплоизоляционный материал, к примеру, минеральную вату, которую заворачивают в полиэтиленовую пленку. Отверстия после утепления обязательно заделывают цементным раствором.
У плитных изделий две стороны: одна гладкая, другая шероховатая. Укладку надо проводить гладкой стороной вниз. Она будет формировать потолок в подвале. Все дело в том, что бетонные изделия заливаются в формы. Так вот нижняя плоскость ложится на гладкую металлическую поверхность, а верхняя затвердевает на воздухе, поэтому она и имеет шероховатости. При этом надо добавить, что нижняя гладкая сторона все время работает на растяжение, а верхняя на сжатие. Поэтому в нижнюю часть укладывается более мощный арматурный каркас, чем в верхнюю.
Последовательность монтажа определяется проектом дома. Строгих требований в этом плане нет. Но обычно начинают монтировать с одного из краев будущего строения, укладывая остальные элементы по порядку. Если внутри дома будет подниматься несущая стена, под которую возводят стенку фундамента, то плиты не должны закрывать ее. То есть несущая конструкция должна опираться на фундаментный элемент, а не на перекрытие дома.
Не стоит пренебрегать техникой безопасности. Главное – это правильное поднятие груза. Здесь требование одно – стропы подъемного механизма должны располагаться относительно друг друга под углом не больше 90°. Каждая плита крепится к крюку подъемного крана четырьмя стропами. Об этом водитель спецтехники осведомлен, но контролировать это надо обязательно.
После монтажа бетонных изделий на раствор, есть 10 минут, чтобы их поправить. То есть пододвинуть друг к другу или выровнять по торцам. Для этого используйте ломы.

Читайте еще: Как правильно .

Расстояние между плитами перекрытия при монтаже

В сечение железобетонная плита – это трапеция. Поэтому со стороны подвала между ними останется достаточно широкий зазор. Его надо будет заполнить цементным раствором. Но чтобы уменьшить расход цементно-песчаной смеси, необходимо правильно класть плиты перекрытия, а именно плотнее друг к другу. Максимально возможное расстояние между ними – 2 см. Задерживать заделку шов не надо. Они быстро заполняются мусором, который вытащить будет затруднительно.

Как правильно залить зазор:

Установите со стороны подвала доску на подпорки.
Можно ее привязать проволокой к арматурным стержням, уложенным поперек зазора поверх перекрытия.
Уложите в зазор утеплитель, обычно используют пенопласт.
Проведите заливку подготовленной смеси.

Зазоры между краями фундамента и плитным материалом заливают бетонным раствором, в котором используют щебень мелкой фракции. Для этого обязательно сооружают опалубку по всему периметру дома. Можно заделку провести кирпичами или стеновыми блоками из бетона разных видов. Для этого штучный стеновой материал укладывают одним краем на фундамент, вторым на уложенные плиты.

Именно второй вариант используют сегодня чаще, потому что кирпичную кладку можно перевести сразу в поднятие стены. Таким образом сокращается время на возведение стен дома. К тому же заливка бетона в опалубку, то есть первый вариант, это процесс с высыханием раствора, который может продлить до месяца. После чего его можно будет нагружать стеновыми материалами. То есть этот способ длительнее.

Как правильно провести анкеровку плит перекрытия

Положить плиты – это еще не все. Необходимо провести их крепление между собой, для чего используют стальной кругляк диаметром 10-12 мм. Арматуру применять нельзя, она каленая, поэтому не выдержит вибрационных нагрузок, особенно место сварки.

В плитах сделайте отверстия ближе к торцам, доберитесь до арматурного каркаса.
Загибайте его элементы, расположенные поперек, друг к другу. То есть от одной плите к другой.
Нарежьте из кругляка прутки так, чтобы их длина равнялась половине расстояния между отверстия в двух плитных элементах, плюс 20 см.
На каждом прутке загните конец длиною 10 см в крючок.
Один прут крюком надевается на арматурный каркас одной плиты, второй на соседнюю.
Оба прутка состыковываются между собой в одной плоскости так, чтобы их соединение произошло внахлест размером 10 см. Стыковку проводите с натягом друг к другу.
Проварите место нахлеста электросваркой.

Схема установки анкеров может быть разной: крест-накрест, параллельно между собой в поперечном направлении, попарно, поодиночке. Если в проекте частного дома запланирован балкон, то хорошо бы провести анкеровку перекрытия с балконом. То есть появляется возможность не соединять кругляками его с фундаментом.

Видео: анкеровка плит перекрытия

Анкерование к фундаменту производят редко. Не делают это вообще, если конструкция собрана из бетонных блоков. Если плиты уложены на цоколь из кирпича, то анкеровать тоже будет затруднительно. Оптимально, если фундаментная конструкция – это бетонная лента с армирующим каркасом внутри. Для этого еще на стадии заливки раствора к арматурной сетке или решетке крепят стальные закладные детали. Это может быть полоса, уголок, труба или даже арматура. Именно к закладным и крепят анкера.

Если фундаментная часть дома сооружена из отдельных бетонных блоков ФС, то необходимо по ним залить армирующий пояс, который нередко называют сейсмопоясом. И именно уже к нему производят анкерования. То есть не к самому поясу, а к армокаркасу, который в него закладывается. Здесь так же, как и в предыдущем варианте, проводят закладку металлических деталей, к которым впоследствии анкера будут крепиться.

Заключение по теме

Положить плиты перекрытия правильно – это строго придерживаться требований и правил строительных нормативов. На самом деле все они несложные, но небольшое отступление от них – это снижение качества конечного результата. Поэтому рекомендуется эти требования не нарушать.

Видео: монтаж плит перекрытия

Рейтинг автора

Автор статьи

Около 15 лет в строительстве. Накопил большой опыт в фундаментных работах и делится им на страницах нашего онлайн журнала.

Написано статей

Учебное пособие по

— документация по воздушному потоку

В этом руководстве вы познакомитесь с некоторыми фундаментальными концепциями Airflow, объекты и их использование при написании вашего первого конвейера.

Пример определения трубопровода

Вот пример определения основного трубопровода. Не волнуйтесь, если это выглядит сложный, построчное объяснение следует ниже.

from datetime import timedelta

# Объект DAG; нам понадобится это для создания экземпляра DAG
из импорта воздушного потока DAG
# Операторы; нам это нужно для работы!
от воздушного потока.операторы.bash_operator импорт BashOperator
из airflow.utils.dates import days_ago
# Эти аргументы будут переданы каждому оператору
# Вы можете переопределить их для каждой задачи во время инициализации оператора
default_args = {
    'owner': 'воздушный поток',
    'depends_on_past': Ложь,
    'start_date': days_ago (2),
    'электронная почта': ['[email protected]'],
    email_on_failure: Ложь,
    email_on_retry: ложь,
    'повторные попытки': 1,
    'retry_delay': timedelta (минут = 5),
    # 'очередь': 'bash_queue',
    # 'пул': 'засыпка',
    # 'priority_weight': 10,
    # 'end_date': datetime (2016, 1, 1),
    # 'wait_for_downstream': Ложь,
    # 'даг': даг,
    # 'sla': timedelta (часы = 2),
    # 'execution_timeout': timedelta (секунд = 300),
    # 'on_failure_callback': some_function,
    # 'on_success_callback': some_other_function,
    # 'on_retry_callback': another_function,
    # 'sla_miss_callback': still_another_function,
    # 'trigger_rule': 'all_success'
}
dag = DAG (
    'руководство',
    default_args = default_args,
    description = 'Простой учебник DAG',
    schedule_interval = timedelta (дни = 1),
)

# t1, t2 и t3 - это примеры задач, созданных с помощью операторов.
t1 = BashOperator (
    task_id = 'print_date',
    bash_command = 'дата',
    даг = даг,
)

t2 = BashOperator (
    task_id = 'спать',
    зависимости_on_past = Ложь,
    bash_command = 'спать 5',
    retries = 3,
    даг = даг,
)
даг.doc_md = __doc__

t1.doc_md = "" "\
#### Документация по задаче
Вы можете задокументировать свою задачу, используя атрибуты `doc_md` (markdown),
doc (простой текст), doc_rst, doc_json, doc_yaml, который получает
отображается на странице сведений об экземпляре задачи пользовательского интерфейса.
! [img] (http://montcs.bloomu.edu/~bobmon/Semesters/2012-01/491/import%20soul.png)
"" "
templated_command = "" "
{% для i в диапазоне (5)%}
    эхо "{{ds}}"
    echo "{{macros.ds_add (ds, 7)}}"
    эхо "{{params.my_param}}"
{% endfor%}
"" "

t3 = BashOperator (
    task_id = 'шаблонный',
    зависимости_on_past = Ложь,
    bash_command = templated_command,
    params = {'my_param': 'Параметр, который я передал'},
    даг = даг,
)

t1 >> [t2, t3]

Это файл определения DAG

Одна вещь, с которой можно обернуться (это может быть не очень интуитивно для всех сначала) заключается в том, что этот скрипт Airflow Python действительно просто файл конфигурации, определяющий структуру группы DAG в виде кода.Фактические задачи, определенные здесь, будут выполняться в другом контексте, чем контекст этого скрипта. Разные задачи выполняются на разных воркерах в разные моменты времени, а это значит, что этот скрипт нельзя использовать для перекрестного общения между задачами. Обратите внимание, что для этого Для этого у нас есть более продвинутая функция под названием XCom .

Люди иногда думают о файле определения DAG как о месте, где они может выполнять некоторую фактическую обработку данных — это совсем не так! Цель сценария — определить объект DAG.Необходимо оценить быстро (секунды, а не минуты), так как планировщик выполнит его периодически, чтобы отражать изменения, если таковые имеются.

Импорт модулей

Конвейер воздушного потока — это просто сценарий Python, который определяет Объект Airflow DAG. Начнем с импорта необходимых нам библиотек.

 из datetime import timedelta

# Объект DAG; нам понадобится это для создания экземпляра DAG
из импорта воздушного потока DAG
# Операторы; нам это нужно для работы!
от воздушного потока.операторы.bash_operator импорт BashOperator
из airflow.utils.dates import days_ago

Аргументы по умолчанию

Мы собираемся создать группу DAG и несколько задач, и у нас есть выбор явно передать набор аргументов конструктору каждой задачи (который станет избыточным) или (лучше!) мы можем определить словарь параметров по умолчанию, которые мы можем использовать при создании задач.

 # Эти аргументы будут переданы каждому оператору
# Вы можете переопределить их для каждой задачи во время инициализации оператора
default_args = {
    'owner': 'воздушный поток',
    'depends_on_past': Ложь,
    'start_date': days_ago (2),
    'email': ['airflow @ example.com '],
    email_on_failure: Ложь,
    email_on_retry: ложь,
    'повторные попытки': 1,
    'retry_delay': timedelta (минут = 5),
    # 'очередь': 'bash_queue',
    # 'пул': 'засыпка',
    # 'priority_weight': 10,
    # 'end_date': datetime (2016, 1, 1),
    # 'wait_for_downstream': Ложь,
    # 'даг': даг,
    # 'sla': timedelta (часы = 2),
    # 'execution_timeout': timedelta (секунд = 300),
    # 'on_failure_callback': some_function,
    # 'on_success_callback': some_other_function,
    # 'on_retry_callback': another_function,
    # 'sla_miss_callback': still_another_function,
    # 'trigger_rule': 'all_success'
}

Для получения дополнительной информации о параметрах BaseOperator и их функциях, см. воздушный поток .документация models.BaseOperator .

Также обратите внимание, что вы можете легко определить различные наборы аргументов, которые будет служить разным целям. Примером этого может быть разные настройки между производственной средой и средой разработки.

Создание экземпляра DAG

Нам понадобится объект DAG для вложения наших задач. Здесь мы передаем строку который определяет dag_id , который служит уникальным идентификатором для вашей группы DAG. Мы также передаем словарь аргументов по умолчанию, который мы только что определили, и определите schedule_interval 1 день для группы DAG.

 даг = ДАГ (
    'руководство',
    default_args = default_args,
    description = 'Простой учебник DAG',
    schedule_interval = timedelta (дни = 1),
)

Задачи

Задачи генерируются при создании экземпляров объектов операторов. Объект созданный из оператора, называется конструктором. Первый аргумент task_id действует как уникальный идентификатор задачи.

 t1 = BashOperator (
    task_id = 'print_date',
    bash_command = 'дата',
    даг = даг,
)

t2 = BashOperator (
    task_id = 'спать',
    зависимости_on_past = Ложь,
    bash_command = 'спать 5',
    retries = 3,
    даг = даг,
)

Обратите внимание, как мы передаем сочетание аргументов, зависящих от оператора ( bash_command ) и аргумент, общий для всех операторов ( попыток, ), унаследованный из BaseOperator в конструктор оператора.Это проще, чем передача каждого аргумента для каждого вызова конструктора. Также обратите внимание, что в во второй задаче мы переопределяем параметр retries на 3 .

Правила приоритета для задачи следующие:

Явно переданные аргументы
Значения, существующие в словаре default_args
Значение оператора по умолчанию, если оно существует

Задача должна включать или наследовать аргументы task_id и owner , в противном случае Airflow вызовет исключение.

Создание шаблонов с помощью Jinja

Airflow использует мощность Jinja Templating и предоставляет автор конвейера с набором встроенных параметров и макросов. Airflow также обеспечивает хуки для автора конвейера, чтобы определить свои собственные параметры, макросы и шаблоны.

Этот учебник едва ли поверхностно описывает то, что вы можете делать с шаблонов в Airflow, но цель этого раздела — сообщить вам эта функция существует, познакомьтесь с двойными фигурными скобками и указывают на наиболее распространенную переменную шаблона: {{ds}} (сегодняшняя «дата печать»).

 templated_command = "" "
{% для i в диапазоне (5)%}
    эхо "{{ds}}"
    echo "{{macros.ds_add (ds, 7)}}"
    эхо "{{params.my_param}}"
{% endfor%}
"" "

t3 = BashOperator (
    task_id = 'шаблонный',
    зависимости_on_past = Ложь,
    bash_command = templated_command,
    params = {'my_param': 'Параметр, который я передал'},
    даг = даг,
)

Обратите внимание, что templated_command содержит логику кода в блоках {%%} , ссылается на параметры, такие как {{ds}} , вызывает функцию, как в {{макросы.ds_add (ds, 7)}} и ссылается на определяемый пользователем параметр в {{params.my_param}} .

Перехватчик params в BaseOperator позволяет передавать словарь параметры и / или объекты в ваши шаблоны. Пожалуйста, найдите время чтобы понять, как параметр my_param передается в шаблон.

Файлы также можно передать аргументу bash_command , например bash_command = 'templated_command.sh' , где расположение файла относительно каталог, содержащий файл конвейера (учебник .py в данном случае). Этот может быть желательным по многим причинам, например, разделение логики сценария и код конвейера, позволяющий правильно выделять код в файлах, составленных в разные языки и общая гибкость в структурировании конвейеров. это также возможно определить ваш template_searchpath как указывающий на любую папку местоположения в вызове конструктора DAG.

Используя тот же вызов конструктора DAG, можно определить user_defined_macros , которые позволяют вам указывать свои собственные переменные.Например, передача dict (foo = 'bar') в этот аргумент позволяет вам использовать {{foo}} в ваших шаблонах. Кроме того, указав user_defined_filters позволяют регистрировать собственные фильтры. Например, передача dict (hello = lambda name: 'Hello% s'% name) в этот аргумент позволяет использовать {{'world' | hello}} в ваших шаблонах. Для дополнительной информации относительно настраиваемых фильтров см. Документация Jinja

Для получения дополнительной информации о переменных и макросах, на которые можно ссылаться в шаблонах обязательно прочтите ссылку на макросы

Добавление DAG и документации по задачам

Мы можем добавить документацию для DAG или каждой отдельной задачи.Только документация DAG поддерживает уценка пока и документация по задачам поддерживают простой текст, уценку, reStructuredText, json, yaml

 dag.doc_md = __doc__

t1.doc_md = "" "\
#### Документация по задаче
Вы можете задокументировать свою задачу, используя атрибуты `doc_md` (markdown),
doc (простой текст), doc_rst, doc_json, doc_yaml, который получает
отображается на странице сведений об экземпляре задачи пользовательского интерфейса.
! [img] (http://montcs.bloomu.edu/~bobmon/Semesters/2012-01/491/import%20soul.png)
"" "

Настройка зависимостей

У нас есть задачи t1 , t2 и t3 , которые не зависят друг от друга.Вот несколько способов вы можете определить зависимости между ними:

 t1.set_downstream (t2)

# Это означает, что t2 будет зависеть от t1
# работает успешно для запуска.
# Это эквивалент:
t2.set_upstream (t1)

# Оператор битового сдвига также может быть
# используется для цепочки операций:
t1 >> t2

# И восходящая зависимость от
# оператор битового сдвига:
t2 << t1

# Объединение нескольких зависимостей становится
# кратко с оператором битового сдвига:
t1 >> t2 >> t3

# Список задач также можно задать как
# зависимости.Эти операции
# все имеют одинаковый эффект:
t1.set_downstream ([t2, t3])
t1 >> [t2, t3]
[t2, t3] << t1

Обратите внимание, что при выполнении вашего скрипта Airflow вызывает исключения, когда он находит циклы в вашем DAG или когда на зависимость ссылаются больше чем однажды.

Резюме

Хорошо, у нас есть довольно простой DAG. На этом этапе ваш код должен выглядеть примерно так:

from datetime import timedelta

# Объект DAG; нам понадобится это для создания экземпляра DAG
из импорта воздушного потока DAG
# Операторы; нам это нужно для работы!
от воздушного потока.операторы.bash_operator импорт BashOperator
из airflow.utils.dates import days_ago
# Эти аргументы будут переданы каждому оператору
# Вы можете переопределить их для каждой задачи во время инициализации оператора
default_args = {
    'owner': 'воздушный поток',
    'depends_on_past': Ложь,
    'start_date': days_ago (2),
    'электронная почта': ['[email protected]'],
    email_on_failure: Ложь,
    email_on_retry: ложь,
    'повторные попытки': 1,
    'retry_delay': timedelta (минут = 5),
    # 'очередь': 'bash_queue',
    # 'пул': 'засыпка',
    # 'priority_weight': 10,
    # 'end_date': datetime (2016, 1, 1),
    # 'wait_for_downstream': Ложь,
    # 'даг': даг,
    # 'sla': timedelta (часы = 2),
    # 'execution_timeout': timedelta (секунд = 300),
    # 'on_failure_callback': some_function,
    # 'on_success_callback': some_other_function,
    # 'on_retry_callback': another_function,
    # 'sla_miss_callback': still_another_function,
    # 'trigger_rule': 'all_success'
}
dag = DAG (
    'руководство',
    default_args = default_args,
    description = 'Простой учебник DAG',
    schedule_interval = timedelta (дни = 1),
)

# t1, t2 и t3 - это примеры задач, созданных с помощью операторов.
t1 = BashOperator (
    task_id = 'print_date',
    bash_command = 'дата',
    даг = даг,
)

t2 = BashOperator (
    task_id = 'спать',
    зависимости_on_past = Ложь,
    bash_command = 'спать 5',
    retries = 3,
    даг = даг,
)
даг.doc_md = __doc__

t1.doc_md = "" "\
#### Документация по задаче
Вы можете задокументировать свою задачу, используя атрибуты `doc_md` (markdown),
doc (простой текст), doc_rst, doc_json, doc_yaml, который получает
отображается на странице сведений об экземпляре задачи пользовательского интерфейса.
! [img] (http://montcs.bloomu.edu/~bobmon/Semesters/2012-01/491/import%20soul.png)
"" "
templated_command = "" "
{% для i в диапазоне (5)%}
    эхо "{{ds}}"
    echo "{{macros.ds_add (ds, 7)}}"
    эхо "{{params.my_param}}"
{% endfor%}
"" "

t3 = BashOperator (
    task_id = 'шаблонный',
    зависимости_on_past = Ложь,
    bash_command = templated_command,
    params = {'my_param': 'Параметр, который я передал'},
    даг = даг,
)

t1 >> [t2, t3]

Тестирование

Запуск сценария

Пора провести несколько тестов.Во-первых, давайте убедимся, что конвейер анализируется успешно.

Предположим, мы сохраняем код с предыдущего шага в tutorial.py в папке DAGs, указанной в вашем airflow.cfg . Расположение по умолчанию для ваших DAG - ~ / airflow / dags .

 питон ~ / воздушный поток / дагс / tutorial.py

Если скрипт не вызывает исключения, это означает, что вы не сделали ничего ужасно неправильного, и что ваша среда Airflow несколько звук.

Тестирование

Давайте проверим, запустив фактические экземпляры задач на определенную дату. В дата, указанная в этом контексте, называется Execution_date . Это логическая дата , которая имитирует планировщик, запускающий вашу задачу или dag в конкретную дату и время, даже если он физически будет работать сейчас ( или как только будут выполнены его зависимости).

 # макет команды: командная подкоманда dag_id task_id дата

# testing print_date
руководство по тестированию воздушного потока print_date 2015-06-01

# проверка сна
учебник по тесту воздушного потока, сон 2015-06-01

А теперь вспомните, что мы делали с шаблонами ранее? Посмотрите, как этот шаблон отображается и выполняется с помощью этой команды:

 # тестирование по шаблону
руководство по тестированию воздушного потока по шаблону 2015-06-01

Это должно привести к отображению подробного журнала событий и в конечном итоге запустить вашу команду bash и распечатать результат.

Обратите внимание, что команда airflow test запускает экземпляры задачи локально, выводит их журнал в стандартный вывод (на экране), не беспокоится о зависимостях и не передает информацию о состоянии (выполняется, успешно, неудачно,…) в базу данных. Он просто позволяет протестировать один экземпляр задачи.

То же самое применимо к тесту воздушного потока [dag_id] [Execution_date] , но на уровне DAG. Он исполняет сингл Запуск DAG для данного идентификатора DAG. Хотя он учитывает зависимости задач, состояние не регистрируется в база данных.Это удобно для локального тестирования полного запуска вашего DAG, учитывая, например, что если одна из ваших задач ожидает данные в каком-то месте, они доступны.

Засыпка

Похоже, все идет нормально, так что давайте запустим засыпку. backfill будет уважать ваши зависимости, отправлять журналы в файлы и разговаривать с база данных для записи статуса. Если у вас есть работающий веб-сервер, вы сможете отслеживать прогресс. веб-сервер воздушного потока запустит веб-сервер, если вы заинтересованы в визуальном отслеживании прогресса по мере продвижения вашей засыпки.

Обратите внимание, что если вы используете depends_on_past = True , отдельные экземпляры задачи будет зависеть от успеха их предыдущего экземпляра задачи (то есть предыдущего согласно , дата исполнения ). Экземпляры задач с Execution_date == start_date проигнорирует эту зависимость, потому что не будет созданные для них экземпляры прошлых задач.

Вы также можете принять во внимание wait_for_downstream = True при использовании depends_on_past = True .В то время как depends_on_past = True заставляет экземпляр задачи зависеть от успеха предыдущего экземпляра task_instance, wait_for_downstream = True вызовет экземпляр задачи также дождаться всех экземпляров задачи сразу после предыдущего экземпляр задачи для успешного выполнения.

Диапазон дат в этом контексте - start_date и, необязательно, end_date , которые используются для заполнения расписания выполнения экземплярами задач из этого тега.

 # необязательно, запускаем веб-сервер в режиме отладки в фоновом режиме
# веб-сервер воздушного потока --debug &

# начать заполнение в диапазоне дат
Учебное пособие по засыпке воздушного потока -s 2015-06-01 -e 2015-06-07

Что дальше?

Вот и все, вы написали, протестировали и залили свой самый первый Airflow трубопровод.Слияние вашего кода с репозиторием кода с главным планировщиком работа против него должна заставить его срабатывать и запускаться каждый день.

Вот несколько вещей, которые вы, возможно, захотите сделать дальше:

См. Также

Подробное объяснение читайте на странице "Основные понятия" концепций Airflow, таких как группы DAG, задачи, операторы и т. д.
Ознакомьтесь с подробным описанием пользовательского интерфейса - щелкните все!
Продолжайте читать документацию!
Напишите свой первый конвейер!

IELTS Writing Task 2 Пример 249

IELTS Writing Task 2 Пример 249 - Перевешивают ли недостатки видеоигр преимущества

Подробности: Последнее обновление: среда, 31 августа 2016 г. 17:21; Автор: Наставник IELTS; Хиты: 69468

IELTS Writing Task 2 / IELTS Essay:

На это задание у вас уйдет около 40 минут.

Некоторые люди считают видеоигры безобидным развлечением или даже полезным учебным пособием. Другие, однако, считают, что видеоигры отрицательно влияют на людей, которые в них играют. По вашему мнению, перевешивают ли недостатки видеоигр преимущества?

Обоснуйте свой ответ и включите соответствующие примеры из вашего собственного опыта или знаний.

Вы должны написать не менее 250 слов.

Пример ответа 1:
Игра в игры считается инструментом крепкого психического и физического здоровья.Тенденция домашних игр, таких как видеоигры, становится все более популярной среди всех возрастных групп - от подростков до взрослых. Однако влияние этой тенденции стало предметом пристального внимания и вызывало беспокойство у многих. Главные герои таких игр ссылаются на то, что видеоигры являются эффективным средством обучения, тогда как несогласные опровергают это утверждение, подсчитывая многочисленные недостатки таких игр. Я тоже верю, что видеоигры - это смертельная тенденция и имеют негативные последствия. Некоторые из недостатков будут описаны в следующих параграфах.

Во-первых, играя в видеоигры, игроки развивают сидячую позу, что вредно для их эргономики. Кроме того, постоянное воздействие игровых мониторов может нанести ущерб их зрению. Помимо физического воздействия, видеоигры также негативно влияют на эмоциональное и социальное поведение, особенно на детей и подростков. Можно заметить, что темы большинства видеоигр основаны на жестоких битвах, резне или уничтожении животных и человечества.Излишнее увлечение такими играми делает юные умы детей восприимчивыми к эмоциональному безразличию. Им хотелось бы подражать разрушителям и воинам, считая их образцами для подражания.

Напротив, энтузиасты перечисляют часть кредитов на счет видеоигр. Они считают, что такие игры помогают улучшить свои навыки владения техническими гаджетами. Замечено, что хорошие игроки осведомлены о ноу-хау компьютеров и могут эффективно контролировать игру. Новое поколение должно хорошо разбираться в видеоиграх.Многие дети жалуются на маргинализацию в школе, если они не знакомы с видеоиграми, что приводит к их смущению.

В заключение я хотел бы повторить, что видеоигры имеют гораздо более разрушительные последствия, которые перевешивают их положительные стороны. Чтобы контролировать эту деструктивную тенденцию, родители, учителя, законодатели и каждый человек должны будут способствовать осознанию того, что видеоигры следует контролировать или прекращать.

[Автор - Света Кумари]

Пример ответа 2:
В современном мире компьютеры и электронные развлекательные устройства стали повсеместно распространяться в нашем обществе.Видеоигры, один из аспектов развлечений, связанных с электроникой, вызвали множество споров о ее положительном и отрицательном влиянии на здоровье и психологию. Было проведено несколько исследований, и исследователи разделились мнения о влиянии видеоигр на здоровье и психику игроков. На мой взгляд, преимущества видеоигр затмевают недостатки, если игроки не соблюдают осторожность при выборе типа игр.

Среди негативных последствий видеоигр наиболее обсуждаемым является их влияние на здоровье. Исследования показывают, что молодые люди проводят больше времени дома, чем играют на улице, что явно влияет на их рост и развитие.Но с развитием новых технологий на рынке доступны новые формы игр, которые побуждают людей активно и физически участвовать в различных видах спорта. У Sony Corporation, например, есть игра в виртуальный теннис, в которой пользователю нужно играть с компьютером, держащим в руке датчик, который работает как теннисная ракетка. Это дает пользователю виртуальный опыт реальной игры. А также помогает улучшить координацию ума и тела, позволяя пользователю гибко реагировать. Следовательно, выбор видеоигры и устройства имеет большое значение.

Еще одно важное положительное влияние видеоигры на развитие мозга и навыки решения проблем. В школах все чаще используются онлайн-головоломки и числовые игры для улучшения мыслительных способностей учеников. Точно так же у компаний есть учебные программы, разработанные в виде компьютерных игр. Это помогает обеспечить сохранение сосредоточенности и интереса обучаемых, а также передачу максимальных знаний в увлекательной игровой форме.

Следовательно, видеоигры оказывают более сильное положительное воздействие на человека, чем отрицательное, и могут использоваться в качестве инструмента для обучения и развития.Но, как и любой другой инструмент, следует соблюдать осторожность при выборе и использовании.

[Автор - Раманудж]

Пример ответа 3:
В эпоху модернизации видеоигры были навязчивой идеей независимо от пола и возраста. С помощью новейших технологий молодые люди учатся играть в игры уже в возрасте одного-двух лет, следуя примеру родителей. Исследования показывают, что показ гаджетов малышам может отрицательно сказаться на их росте. Таким образом, мы должны понимать, насколько вредными могут быть видеоигры, если мы не используем их надлежащим образом.

Видеоигры вызывают зависимость, и это может привести ко многим проблемам, например к проблемам с ответственностью. Подросткам обычно трудно выполнять свои повседневные дела, когда они застревают перед экраном. Это создает дисциплинарные проблемы, поскольку они не могут удерживать себя от слишком много времени за компьютером. Они начали пренебрегать своей домашней работой и заданиями, которые подвергали опасности не только себя, но и своих товарищей по команде, если задача требовала совместной работы.

Кроме того, было доказано, что пошлость некоторых видеоигр является причиной агрессивности внутри человека.Они легко поддаются влиянию видеоигр, поскольку они отрезаны от внешнего мира. Уязвимая группа - молодые люди - является самой рискованной группой, поскольку они все еще находятся на стадии развития. Есть тенденция имитировать неправильные действия, изображенные в видеоиграх, в своей повседневной жизни.

Кроме того, проблемы со здоровьем увеличиваются с появлением видеоигр. Заболевания, связанные с костями и осанкой, по-видимому, претерпели самые серьезные изменения, поскольку люди стали более здоровыми за последние 10 лет.Не говоря уже о том, что в наши дни большинству людей необходимо носить очки, чтобы улучшить зрение. Я считаю, что это связано с невероятным количеством времени, потраченного на просмотр этих интерактивных изображений.

На самозащиту: самозваный игрок однажды сказал, что ему удается улучшить свой английский, играя все больше и больше в видеоигры. Что ж, отчасти это правда, так как они могут выучить новый словарный запас в увлекательной игровой форме, по сравнению с тем, что засовывают нос в словарь. Тем не менее, он ограничен только словарным запасом, но не грамматикой, поскольку в большинстве игр используется простой повседневный английский, а не королевский английский.

[Автор - Hazirah Taqinni ]

Пример ответа 4:
В век информационных технологий люди занимаются компьютерными программами; одна из самых популярных компьютерных программ - видеоигры. Хотя видеоигры имеют некоторый негативный эффект, они могут научить некоторым полезным навыкам. В этом эссе описаны как положительные, так и отрицательные эффекты видеоигр.

Видеоигры созданы в разных жанрах, включая ужасы, спорт, приключения и т. Д. Некоторые из этих игр являются полезными и обучающими.Игрокам этих игр необходимы базовая информация и навыки для их прохождения. Например, игра-симулятор самолета требует от игрока знания основных навыков пилота; поэтому игрок должен собрать некоторую информацию о навыках пилота, таких как взлет, посадка, навигация и т. д. Постепенно игрок ощущает в себе некоторые навыки. Кроме того, головоломки заставляют игрока усложнять секреты сюжета игры. Недавно упомянутый тип игр увеличивает творческий потенциал игроков. Короче говоря, видеоигры могут быть полезными и образовательными.

С другой стороны, некоторые игры не приносят пользы. Хоррор - хороший тому пример. Они плохо влияют на мораль игроков. Кроме того, видеоигры обычно вызывают привыкание. Игроки в видеоигры играют все больше и больше, не обращая внимания на время. Это может вызвать лишний вес. В последнее время главными факторами большинства видеоигр являются секс и насилие. Эти факторы ведут общество к темному пути. Таким образом, у видеоигр есть нежелательные аспекты.

В заключение, видеоигры имеют как хорошее, так и плохое влияние.Выбор подходящей игры - это первый шаг к правильному их использованию. Как играть и сколько играть - это последние шаги. Как поступить с умом зависит от игрока.

[Автор - Али Хоссейни ]

Пример ответа 5:
В настоящее время возникает важный вопрос, должны ли мы позволять нашим маленьким детям играть в компьютерные игры или игры должны быть запрещены. Некоторые люди считают, что их дети могут играть - это нормально, а другие считают, что это недопустимо.На мой взгляд, недостатки видеоигр перевешивают преимущества.

Прежде всего, следует отметить возможные преимущества компьютерных игр. Существует множество игр, предназначенных для образовательных целей, особенно для самых маленьких. Это позволяет детям научиться пользоваться современными компьютерами, а также получить новую информацию из образовательной игры. Кроме того, для молодых людей игры могут уберечь их от плохой компании. Вместо этого они могут просто сидеть дома, общаться со своими друзьями и веселиться.

Впрочем, ряд недостатков тоже имеет место. Современные игры дороги и обычно требуют дополнительных покупок во время игры. Другой аспект - время, которое дети проводят за компьютерными играми. Вместо обучения и учебы дети тратят часы онлайн даже без перерывов, тем самым влияя на состояние своего здоровья. Самый значительный недостаток видеоигр - жестокость. Хотя есть возрастные ограничения, родители все равно покупают такие игры для своих младенцев. Как известно, было несколько случаев, когда дети брали оружие и расстреливали невинных людей на улице.Компьютерные игры также негативно влияют на здоровье и психологию. Молодые студенты, увлекающиеся играми, часто плохо успевают в учебе.

Подводя итог, хотя есть веселые и обучающие игры, большинство современных видеоигр жестокие и жестокие, и это может иметь ужасные последствия. Поэтому я считаю, что недостатков больше, чем преимуществ.

[Автор - Макс Коляда]

Пример ответа 6:
В настоящее время большинство людей всех возрастных групп, особенно молодежь, увлекаются видеоиграми, в которых из года в год развиваются высокие технологии.Устройства для видеоигр, такие как Play Station Four и Nintendo Wii, являются популярными примерами высокотехнологичных устройств. Хотя играть в видеоигры может быть довольно весело, это также может негативно повлиять на игрока. Я считаю, что видеоигры скрывают больше минусов, чем плюсов.

Одно из его отрицательных последствий - пустая трата времени. Игра в видеоигры не представляет особой проблемы, когда есть ограничения, но большинство людей их превышают. Некоторые люди устанавливают двухчасовой лимит времени для игры, но, к сожалению, заканчивают тем, что играют больше часов и не знают времени.Вместо того, чтобы тратить время на такие игры, человеку выгоднее тратить время на чтение книг или даже на любимое хобби, например, которое, скорее всего, приведет к его развитию с годами.

Еще одна причина поддержать мое мнение заключается в том, что он уменьшает человеческий контакт. Из-за того, что у человека много часов, потраченных на видеоигры, у него не будет нормальной общественной жизни, в которой люди разговаривают лицом к лицу. В качестве примера можно взять молодого взрослого, который играет, решив отказаться от похода в торговый центр с друзьями, где они будут общаться.Современные игры содержат множество жестоких и разрушительных сюжетов и игровых действий, которые могут психологически повлиять на игроков. Геймеры страдают различными проблемами со здоровьем и зачастую менее социальны.

Подведем итог: положительных сторон видеоигр меньше, чем отрицательных. Видеоигры должны быть ограничены определенными часами, а остальное время, потраченное впустую, следует заменить общением и деятельностью, которая принесет пользу в будущем.

[Автор - Ренад Аль-Эдриси]

Пример ответа 7:
Многим людям будет трудно назвать одно изобретение, которое оказало большее влияние на жизнь молодых людей, чем видеоигры.В наши дни почти все дети растут, играя в видеоигры, и, следовательно, проводят много времени, играя в них. Таким образом, важно спросить, оказывают ли видеоигры какое-либо пагубное влияние на детей и наше общество в целом.

Во-первых, видеоигры приносят много счастья значительной части населения. Поскольку существует огромное количество игр разных жанров для детей и даже взрослых любого возраста, большинство людей наверняка смогут найти игру, которая их заинтересует.В результате они будут получать удовольствие от игры по своему выбору и вести более счастливую жизнь. Более того, игра в видеоигры иногда может быть социальной деятельностью, когда игроки встречаются со своими друзьями, чтобы вместе поиграть в свою любимую видеоигру.

Однако это сначала невинное удовольствие может быстро превратиться в пристрастие. Видя, что многие люди страдают от депрессии и недовольны своей жизнью, легко понять, как эти люди могут увлечься видеоиграми. Часто они дают игроку ложное ощущение достижения, заставляя его забыть о своих обязанностях в так называемой «реальной жизни».Игра Word of Warcraft особенно известна этим, используя уязвимости в людях, чтобы быстро заработать.

К сожалению, на этом недостатки не заканчиваются: большое количество видеоигр полагаются на насилие в своем повествовании, что снижает чувствительность игрока к насильственным действиям, таким как физическая сила или даже убийство. Хотя многие люди утверждают, что взрослые могут отличать фантазию в видеоиграх от реальности, никто не отрицает, что у детей этой способности нет.Хотя многие страны внедрили политику, направленную на предотвращение участия молодых людей в жестоких видеоиграх, эти меры очень часто оказываются недостаточно эффективными, и маленькие дети в конечном итоге потребляют жестокие игры и играют в них.

В заключение, видеоигры, безусловно, имеют положительный эффект. Однако я считаю, что недостатки намного перевешивают преимущества. Вот почему нам как обществу необходимо контролировать влияние видеоигр, особенно когда это касается детей. Мы часто забываем, что молодой ум очень восприимчив к окружающей среде, и поэтому мы должны делать все возможное, чтобы защитить его.

[Автор - Майкл Беккер]

Пример ответа 8:
В нынешнюю эпоху развитие технологий внесло существенные изменения в образ жизни каждого человека в мире. Новые инновации, такие как видеоигры, которые используются для развлечения, и полезные инструменты в обучении детей, но некоторые люди утверждают, что видеоигры оказывают негативное влияние на детей. Я собираюсь обсудить эту тему.

Во-первых, недавно выпущенные и инновационные видеоигры очень помогают детям проводить свободное время дома, не беспокоя окружающих.В некоторые видеоигры играют в группе, что создает сложную среду для детей, и они учатся побеждать в игре и добиваться успеха. С образовательной точки зрения эти игры поощряют воображение и творчество, а также концентрацию, логическое мышление и решение проблем, которые являются полезными навыками вне игрового контекста. Кроме того, было показано, что компьютерные симуляторы могут улучшить моторику пользователей и помочь подготовить их к реальным задачам, таким как управление самолетом.

С другой стороны, у игр есть недостатки. Дети становятся менее активными с точки зрения физической активности и больше увлекаются видеоиграми, потому что пользователям постоянно выставляются баллы, новые цели и частые награды, чтобы поддерживать их интерес. Они проводят большую часть своего времени в играх, поэтому это может повлиять на их образование, а также на их глаза и на здоровье. Раньше, когда не было видеоигр, в то время большинство детей играли со своими друзьями в подвижные игры, которые сейчас, кажется, исчезают.Дети становятся все более и более зависимыми от технологий, чем это было в прошлом, что вызывает беспокойство у многих опекунов.

В заключение могу сказать, что у видеоигр для детей больше недостатков, чем положительных преимуществ.

[Автор - Сунил Патель]

Образец ответа 9:
Вопрос о том, полезны ли видеоигры или вредны для людей, очень спорный. С одной стороны, большинство игроков, которых я знаю, очень умные люди.С другой стороны, есть те, кто думает, что человек, который весь день сидит за компьютером, не может быть образованным человеком. Однако, на мой взгляд, любая игра может быть полезной. В следующих параграфах я постараюсь осветить некоторые достоинства и недостатки этой проблемы.

Есть несколько основных аргументов, которые можно привести в поддержку вопроса о компьютерных играх как развлекательном или образовательном инструменте. Во-первых, компьютерные игры помогают вылечить некоторые психические проблемы и одновременно обучить.Например, проблемы с глазами, нервами и т. Д. В таких играх человек должен считать и следить за птицами и одновременно слушать музыку. Вторая причина: игры помогают людям мыслить логически. В раннем возрасте они развивают у ребенка мышление, концентрацию, мотивацию, почему бы не помочь с чтением и т. Д. Например, в некоторых видеоиграх вам нужно брать ключи и запоминать некоторые слова для открытия дверей или кодов.

С другой стороны, не секрет, что в наши дни с развитием компьютеров и различных игр люди проводят много времени за компьютером, что приводит к нашей изоляции от мира.Кроме того, люди тратят так много времени на игры, забывая о других более важных вещах, таких как личный контакт, прогулки, игры в настоящие, а не виртуальные игры.

В заключение, на мой взгляд, каждый человек должен иметь определенное количество времени и не тратить все время на одно и то же.

[Автор - Гаспарян Жанна]

Пример ответа 10:
Видеоигры широко распространены во всем мире. Многие считают эту видеоигру не только безвредной, но и полезной с точки зрения образования, развлечением.Другие считают, что тревожное содержание таких игр может негативно повлиять на сознание. Однако недостатки видеоигр, если таковые имеются, которые выдвигают критики, кажутся тривиальными по сравнению с их полезными последствиями. Чтобы доказать это, обе точки зрения будут подвергнуты критике.

Во-первых, это хорошо известный факт, что видеоигры могут быть образовательными. Например, на основе нескольких исследовательских работ, опубликованных в Журнале американской поведенческой психологии, с помощью различных экспериментов доказано, что молодые люди могут оттачивать свой интеллект и знания, играя в стратегические игры.Это доказывает, что у видеоигр действительно есть потенциал для развития молодых умов, если они регулярно занимаются такими видами деятельности.

Что касается другой точки зрения, мало доказательств того, что видеоигры могут провоцировать насилие среди людей. Исследование, недавно опубликованное в том же журнале, упомянутом выше, иллюстрирует это в действии. Согласно этой работе, «жестокие» люди, которые играют в видеоигры, от природы склонны к играм, которые содержат сцены насилия, изображения и т. Д.однако их поведенческие проблемы не могли быть связаны с контентом тех видеоигр, которым они были подвержены; скорее, это было просто вопросом предпочтения.

Проанализировав оба этих аргумента, было доказано, что видеоигры могут быть полезными, поскольку они могут повысить общие знания и интеллект, а также тот факт, что абсурдные темы таких игр вряд ли вызовут насилие. Ожидается, что популярность видеоигр будет продолжать расти, особенно среди молодежи, и будет продолжать приносить им пользу, хотя и не столь очевидными способами.

[Автор - Хасан Али]

Пример ответа 11:
В настоящее время люди проводят большую часть своего времени за компьютерами, мобильными телефонами и в Интернете. В основном они играют в видеоигры и смотрят фильмы на своих устройствах. Таким образом, все более частое использование мобильных телефонов и компьютеров для игр в видеоигры в настоящее время является общей тенденцией. Некоторые люди считают, что видеоигры вредно влияют на людей, а другие считают, что это полезный инструмент для них.В этом эссе я хотел бы обосновать оба аспекта и, наконец, в заключении выскажу свое мнение.

Во-первых, люди проводят свое время за компьютерами и мобильными телефонами, играя в видеоигры как вид развлечения, чтобы избавиться от стресса и повседневной напряженной жизни. В Интернете доступно множество видов видеоигр. Например, некоторые видеоигры требуют хорошего уровня знаний для решения задач и головоломок, и это помогает развивать логическое мышление. В некоторых видеоиграх нам нужно применить свой интеллект и провести мозговой штурм, чтобы отточить нашу способность решать множество сложных проблем.Эта логика может быть применена к нашему исследованию для решения математических задач. Итак, по этой причине я хотел бы считать, что тщательно отобранные видеоигры являются полезным и безвредным инструментом для людей.

С другой стороны, у видеоигр есть и недостатки. В некоторых видеоиграх для победы в игре требуются драки и жестокие действия. Таким образом, постоянное участие в подобных играх может привести к тому, что отдельные лица будут вести преступную деятельность. Это может создать серьезную проблему для общества.Даже в Интернете есть некоторые виды видеоигр, для решения которых могут не потребоваться дополнительные знания и логика, и они просто созданы, чтобы убить время. Подобные игры отнимают у людей время, заставляют их больше уставать и лениться по поводу работы и учебы.

Итак, вкратце, я хотел бы сказать, что от людей зависит, используются ли видеоигры для обучения или для того, чтобы убить время. Зная о преимуществах и недостатках видеоигр, каждый человек обязан контролировать себя, прежде чем тратить свое драгоценное время.

[Автор - Каджал Теджани]

Насколько вы согласны или не согласны

Этот урок научит вас, как писать эссе в IELTS Writing, в котором вас спросят , в какой степени вы согласны / не согласны . Такие вопросы очень часто встречаются при выполнении IELTS Writing task 2 . В таких сочинениях ваша задача - сказать, действительно ли вы:

полностью согласен с данным утверждением
полностью не согласен с данным утверждением
частично согласен / не согласен

и оправдывают свое мнение .

В этом уроке вы увидите IELTS Writing Task 2 образец вопроса + образец ответа . Также вы изучите следующие пункты:

как определиться со своим мнением
как генерировать идеи, обосновывающие свое мнение
как дать группе 9 ответ на вопрос «согласен / не согласен»

Насколько вы согласны / не согласны образец вопроса

Давайте посмотрим на пример письменного задания IELTS 2:

Это классический пример вопроса IELTS Writing, в котором вас спрашивают, в какой степени вы согласны или не согласны.

Выбирайте свое мнение и генерируйте идеи

В отличие от классических вопросов «согласен / не согласен», в какой степени вы согласны или не согласны вопроса НЕ просят вас четко определить, согласны вы или не согласны с данным утверждением.

Фактически, у вас есть 3 основных варианта, на ваш взгляд :

AA : вы полностью согласны (предоставьте 2 идеи, которые усиливают утверждение)
DD : вы полностью не согласны (предоставьте 2 идеи, которые ослабляют утверждение)
AD : вы частично согласны или не согласны (укажите 1 идею, которая усиливает утверждение и 1 идея, которая его ослабляет)

После того, как вы определились со своим мнением, сформирует для него 2-3 опорных пункта .

Теперь давайте сформулируем аргументы в пользу каждого из мнений:

AA: Инвестиции в искусство, музыку и театр - пустая трата денег

Искусство, музыка и театр не помогают решать насущные проблемы общества
Искусство и музыка могут развиваться как хобби, а сэкономленные деньги можно направить на неотложные нужды общества
Если бы художники и музыканты работали на более традиционных должностях, это принесло бы большую пользу науке и промышленности

DD: Инвестиции в искусство, музыку и театр НЕ являются пустой тратой денег

Искусство и музыка сохраняют уникальную культуру и наследие, передавая национальную культуру и традиции будущим поколениям
Искусство, музыка и театр являются неотъемлемой частью культурного и интеллектуального развития и развлечений общества
Сильный сектор искусства, музыки и театра является экономическим активом, который создает новые рабочие места и привлекает доходы от туризма

AD: Инвестиции в искусство важны, но в первую очередь следует финансировать общественные услуги

Для этого мнения просто объедините идеи из предыдущих пунктов.

Для нашего эссе мы выберем последнее мнение - частично согласен / не согласен (AD).

Структура ответов группы 9

Существует множество способов структурировать ваше эссе, но мы будем использовать структуру, одобренную многими экзаменаторами IELTS, как результативную и последовательную.
Структура эссе Band-9 :

Введение
Кузов абзац 1 - 1-я опорная точка
Кузов параграф 2 - 2-я опорная точка
Заключение

Как вы уже знаете, вы можете написать опорные пункты основного абзаца следующими способами: согласен + согласен, не согласен + не согласен, согласен + не согласен.Мы воспользуемся последним вариантом, так как наше мнение частично согласен / не согласен .

Давайте подробно рассмотрим каждый из этих разделов.

Введение
Напишите вступление в два предложения:

Предложение 1 - перефразируйте утверждение (для начала вы можете использовать « аргументируется / считается / думает, что »):

Предложение 2 - выскажите свое мнение :

Параграф 1 тела - 1-я опорная точка

Предложение 1 - укажите первую причину, по которой вы согласны / не согласны .

Это предложение должно содержать основную идею всего 1-го абзаца. В нашем случае мы будем использовать причину A: почему важно финансировать общественные услуги. Поскольку мы будем рассматривать противоположные мнения, было бы неплохо использовать словосочетание , с одной стороны, , чтобы указать первую причину:

Предложения 2-3 - объясните причину .

Чтобы эффективно объяснить причину, вы можете представить, что ваш экзаменатор не понял, о чем вы говорите, и вам нужно объяснить каждую деталь:

Всегда полезно приводить примеры в основных абзацах, даже если вас не просят это делать (как в нашем случае):

Предложение 5 - краткое изложение ваших идей в этом абзаце :

Основной абзац 2 - вторая причина, по которой вы согласны / не согласны

Предложение 1 - укажите вторую причину, по которой вы согласны / не согласны .

Это утверждение должно содержать основную идею всего 2-го абзаца. На этот раз мы воспользуемся причиной D: почему важно финансировать общественные услуги. Поскольку мы рассматриваем противоположные мнения, было бы неплохо использовать фразу с другой стороны , чтобы указать вторую причину:

Предложения 2–3 - объясните причину (предположим, что ваш экзаменатор вообще не понимает тему):

Предложение 4 - поддержите свою идею примером :

Вопрос не требует, чтобы мы приводили примеры, к тому же мы уже много писали в этом абзаце, поэтому мы пропустим этот пункт.

Предложение 5 - краткое изложение ваших мыслей во втором абзаце .

Заключение

Вы можете написать заключение в одно предложение, которое резюмирует ваше мнение + 2 его причины :

НЕ пишите в заключении новые идеи!

Модель ответа

Это полный ответ группы 9 на , насколько вы согласны или не согласны IELTS Writing Вопрос выше:

Часто утверждают, что правительство должно финансировать общественные услуги, а не тратить свой бюджет на искусство, музыку и театр.Хотя я согласен с тем, что государственные инвестиции в общественные услуги играют очень важную роль, я считаю, что надлежащее финансирование сектора искусства также имеет решающее значение для общества.

С одной стороны, правительству определенно следует выделить большую часть своего бюджета на общественные услуги. Этот сектор экономики определяет общее качество жизни, обеспечивая доступность некоторых основных услуг, таких как школы, больницы и дороги, для всех граждан, независимо от их доходов или социального статуса.Государственные службы удовлетворяют основные потребности общества и, следовательно, нуждаются в надлежащем финансировании, в то время как артисты и музыканты не лечат болезни и не строят дома, поэтому их роль второстепенна. Например, любая страна может жить без музыкальных концертов, но отсутствие медицины создаст серьезные проблемы. Вот почему государство должно в первую очередь адекватно финансировать общественные услуги.

С другой стороны, искусство, музыка и театр - это не пустая трата денег, поскольку они являются неотъемлемой частью культурного и интеллектуального развития и развлечений общества.Во-первых, искусство и музыка привлекают внимание людей к различным явлениям и представляют внутреннее значение вещей. Довольно часто один рисунок, пьеса или песня может побудить мириады людей пересмотреть свое отношение к той или иной ситуации. Таким образом, искусство служит основным источником личного и интеллектуального развития нации. Более того, посещение музеев, просмотр фильмов и прослушивание музыки - распространенные способы расслабиться и развлечься. Таким образом, сектор искусства также важен для общества, и им нельзя пренебрегать.

В заключение, хотя я согласен с тем, что правительство должно выделить большую часть своего бюджета на такие насущные потребности общества, как общественные услуги, я считаю, что искусство, музыка и театр также должны финансироваться, поскольку они играют важную роль в развитии людей. и развлечения.

(317 слов)

Опора для тазового дна | IntechOpen

2.1. Анатомия таза

Таз - это самая нижняя часть туловища человека, ниже живота.Тазовая кость образована парой тазовой кости и крестца. Каждая бедренная кость состоит из трех частей: подвздошной, седалищной и лобковой. Спереди две бедренные кости соединяются в лобковом симфизе. Сзади они соединяются с крестцовыми костями крестцово-подвздошными сочленениями. Полость, ограниченная этими костями, называется полостью таза. Вверху полость открывается в брюшную полость. Комбинированная полость называется брюшно-тазовой полостью. К органам малого таза относятся мочевой пузырь, простата и кишечник у мужчин (рис. 1), а у женщин - мочевой пузырь, кишечник и матка (рис. 2).Поскольку полость таза открыта по отношению к брюшной полости и ниже, часть тонкой кишки, которая является внутрибрюшным органом, также находится в полости таза. В меньшей степени полость таза закрыта диафрагмой, которую еще называют тазовым дном. На самом деле он образует дно большой брюшно-тазовой полости.

Рисунок 1.

Анатомия таза у человека (в положении стоя).

Рисунок 2.

Анатомия таза у женщин (в положении стоя).

2.2. Анатомия тазового дна

Тазовое дно также обычно называют «гамаком», который простирается спереди назад.Выше тазового дна находится полость таза, ниже промежность. Передняя часть тазового дна естественным образом укреплена с помощью промежностной мембраны и мышц промежностного мешка. Промежуточная перепонка представляет собой толстый треугольный фасциальный лист, который заполняет пространство между плечами лобковой дуги и имеет свободный задний край. Задняя часть тазового дна не имеет аналогичного дополнительного усиления.

Тазовое дно - это широкая перевязка мышц, которая простирается от лобковой кости в передней части тела до основания позвоночника сзади.Эти мышцы поддерживают органы таза и охватывают нижнюю часть таза. Это самая нижняя граница брюшно-тазовой полости. Его самый большой компонент образован мышцами, поднимающими задний проход: двумя мышцами, поднимающими задний проход, которые прикрепляются по периферии к стенкам таза и соединяются друг с другом по средней линии соединительно-тканевым швом, образуя форму воронки с диафрагмой. Заднюю часть диафрагмы завершают копчиковые мышцы. Спереди в диафрагме имеется U-образный перерыв, называемый levator hiatus.Через перерыв наружу открываются мочевыделительная, репродуктивная и кишечная системы. Это самый большой перерыв в человеческом теле и на дне самой большой полости человеческого тела. У здорового человека край перерыва укреплен более толстой лобно-прямой кишкой, которая является общей мышцей сфинктера для трех систем. Благодаря захвату сфинктера большие части (мочевой пузырь, матка и прямая кишка) хорошо поддерживаются в их соответствующем здоровом положении. Через этот перерыв рождается ребенок, и через тот же перерыв происходит половой акт, мочеиспускание, дефекация и выпадение всех органов малого таза (рис. 3).

Рис. 3.

Вид снизу тазового дна: справа показано тазовое дно (поднимающий задний проход), а слева - мочеполовая диафрагма и часть тазового дна.

2.3. Роль тазового дна

Здоровая поддержка тазового дна необходима для нормального функционирования мочевыделительной и репродуктивной систем, а также нормальной функции дефекации. Когда опора ослаблена, три системы будут работать со сбоями и вызвать широкий спектр проблем ПФО, таких как синдром нисходящей промежности, недержание мочи, пролапс тазовых органов, запоры и т. Д.

Женское тазовое дно выполняет несколько функций: удовольствие и сексуальность, роды, мочеиспускание и удержание мочи, дефекацию и удержание кала, а также удержание тазовых органов в нужном положении.

Функции тазового дна:

Обеспечивают прямую поддержку тазовых органов и косвенную поддержку внутрибрюшного содержимого.
Удерживающая функция мочевыделительной системы.
Сексуальное поведение во время полового акта.
Процесс дефекации и удерживающая функция заднего прохода.

2.4. Подача нервов к тазовому дну

Пудендальный нерв является основным нервом. Он передает ощущения от промежности, а также снабжает двигателем мышцы тазового дна. Пудендальный нерв происходит от нервного корешка S2-4, который формирует две тяжи, прежде чем соединиться, чтобы сформировать половой нерв. Он пересекает латеральную часть крестцово-остистой связки и повторно входит в таз, проходя по боковой стенке таза, содержащейся в оболочке запирательной фасции, называемой половым каналом.В канале он разделяется на нижний ректальный нерв и промежностный нерв, прежде чем выйти из канала, чтобы продолжить свои отдельные маршруты. Нижний ректальный нерв снабжает нижний сегмент прямой кишки, анальный канал, анальный сфинктер и чувствительные элементы к прилегающей коже. Промежностный нерв питает гениталии как мужчин, так и женщин. Повреждение нервов может привести к сенсорной и моторной дисфункции пораженного участка. Когда тазовое дно провисает, половой нерв имеет тенденцию к растяжению, потому что часть, движущаяся по каналу горизонтально, имеет очень ограниченную подвижность.В зависимости от природы и тяжести повреждения нерва симптомы могут включать боль в промежности или недержание мочи.

2,5. Сравнение мужского и женского таза

Мужской и женский таз различается по следующим аспектам (Таблица 1).

искривление простаты 806 Отсутствует (большинство страдающих передней анальной трещиной - женщины)

	Мужской	Женский
Таз	Меньший	Большой (обычно гинекоидный таз)
Влагалище (единственное родильное отверстие: остается открытым) (уретра и анус являются только потенциальным отверстием: обычно остаются закрытыми)	Отсутствует	Имеется (важная причина тазового опущение органов.Выпадение различных органов во влагалище: i. Цистоцеле: мочевой пузырь ii. Уретроцеле: уретра iii. Выпадение матки: матка iv. Ректоцеле: прямая кишка v. Энтероцеле: тонкий кишечник)
Риск родовой травмы	Нет	Да (подвержен большему количеству медицинских проблем в области таза, не ограничиваясь тазовым дном и аноректальными расстройствами)

Таблица 1

Сравнение мужского и женского таза.

2.6. Опора для тазового дна в различных физиологических условиях

Опора для тазового дна подвергается разной степени тяжести нагрузки и проблем при различных обстоятельствах.

2.6.1. Во время дефекации

Тазовое дно опускается во время дефекации даже у здорового человека [8]. Мышцы тазового дна расслабляются, что является частью нормального рефлекса дефекации. При расслаблении лобно-прямой кишки и опускании тазового дна аноректальный угол открывается и создает естественный плавный проход для фекалий, который легко выталкивается перистальтикой, и вызывает повышение внутрибрюшного давления при натяжении.Кал в прямой кишке направляется по плавному изгибу крестцово-копчиковой кости, за пределами которого нагрузка ложится на анококцигеальную часть тазового дна. Нагрузка будет больше в положении на корточках из-за дополнительной нагрузки, создаваемой механизмом приседания, описанным выше (Рисунок 4). В совокупности это создает проблемы для поддержки тазового дна, особенно в задней части, и способствует затрудненной дефекации [9].

Рис. 4.

Состояние тазового дна, аноректального угла и слизистой оболочки заднего прохода в сагиттальной и коронарной плоскости во время сокращения и расслабления.

2.6.2. В положении стоя

Поясничный позвонок в лордозе в положении стоя, поэтому тазовое дно не находится непосредственно под нагрузкой содержимого брюшной полости (Рисунок 5)

Рисунок 5.

Состояние тазового дна во время стояния, сидения и приседания

2.6.3. В положении сидя

При сгибании позвоночника вперед в положении сидя тазовое дно оказывается прямо под всем содержимым брюшно-тазовой полости. Вот почему не следует иметь привычки слишком долго сидеть на сиденье унитаза (например,g., чтение в туалете) и большинство в положении на корточках (рис. 5).

2.6.4. В положении на корточках

В положении на корточках брюшная полость с еще более согнутым вперед позвоночником плюс брюшная стенка сжимается двумя бедрами. Это увеличивает внутрибрюшное давление, выталкивая содержимое вниз. Давление на стенку прямой кишки может помочь в процессе опорожнения кишечника, но сила тазового дна будет постепенно провисать тазовое дно и предрасполагать к выпадению тазовых органов в более позднем возрасте (рис. 5).

2.6.5. Изменения промежности из положения стоя в положение сидя и на корточках

В положении стоя анус скрыт глубоко в межъягодичной щели между двумя бедрами. Когда мы сгибаем бедра, чтобы сидеть и приседать, анус подтягивается вперед за счет непрерывности кожи с кожей двух бедер. Большие ягодичные мышцы или ягодицы смещены в сторону, чтобы позволить нам сидеть с седалищными бугорками непосредственно под кожей и жиром. В результате кожа перианальной области растягивается кпереди и латеральнее.Поскольку кожа явно более жесткая, чем слизистая оболочка заднего прохода, растяжения растягивают и обнажают слизистую оболочку заднего прохода и вызывают миграцию вниз даже нормального геморроидального ложа. Обнажение геморроидального ложа предрасполагает к образованию патологического геморроя, если имеется хроническое натуживание во время дефекации. Это также является основанием для увеличения случаев геморроя у людей со слабым и провисшим тазовым дном.

2.6.6. Во время беременности

Под воздействием гормона прогестерона тазовое дно расслабляется как часть естественной подготовки для естественных родов.При увеличении внутрибрюшного содержимого и давления расслабленное тазовое дно провисает. Обвисшее тазовое дно искривляет конечный ректальный ход и способствует обструктивной дефекации. Беременность увеличивает частоту запоров, недержания мочи, боли в промежности, геморроя, а также анальной трещины, аналогичной таковой при заболеваниях тазового дна: беременность с расслабленным и провисшим тазовым дном, PFD с ослабленным и провисшим тазовым дном [10, 11].

Прогестерон также расслабляет гладкие мышцы стенки кровеносных сосудов, чтобы увеличить внутрисосудистую емкость, чтобы приспособиться к увеличению объема крови на 40–50%.По этой же причине набухают и геморроидальные вены.

Прогестерон часто является причиной запоров. Это может быть или не быть связано с его прямым действием, но провисание тазового дна из-за прогестерона также способствует увеличению случаев запоров среди беременных. В совокупности это ясно объяснило увеличение случаев запоров и геморроя во время беременности.

2.6.7. Во время натуживания при поднятии тяжестей и дефекации

Основное различие между натуживанием при поднятии тяжестей и дефекацией - тазовое дно.Тазовое дно расслаблено и опускается вниз как часть нормальной физиологии рефлекторной дефекации. Напряжение во время дефекации, сокращение брюшной стенки и диафрагмы увеличивают внутрибрюшное давление с расслабленным и опущенным тазовым дном и обнажают геморроидальное ложе (Таблица 2). Это играет важную роль в патогенезе геморроя.

	Напряжение при поднятии тяжестей	Напряжение при дефекации
Мембрана	Контрактный	Контрактный
Контрактный	Контрактный пол	Договор	Relax

Таблица 2.

Изменения тазового дна при поднятии тяжестей и дефекации.

Во время подъема тяжестей мышцы тазового дна сокращаются вместе с диафрагмой и брюшной стенкой. Без миграции слизистой анального канала геморроидальное ложе сдавливается в анальном канале, натяжение не допускает нагрубания геморроидальной вены, за исключением тех, у кого уже имеется геморрой от третьей до четвертой степени или поднятие тяжестей в крайнем положении на корточках.

2.7. Факторы, способствующие ослаблению поддержки тазового дна

Пол
Старение
Беременность
Родовая травма
Ожирение
Запор

0 Хронический запор
0
0 дефекации
Отсутствие половой жизни

2.7.1. Пол

Женщины гораздо чаще страдают заболеваниями тазового дна, чем мужчины. Основная причина - вагинальные роды. Даже без родов женщины имеют больший перерыв с вагинальным проходом на тазовом дне. Тяжелые запоры и недержание мочи чаще встречаются у пожилых женщин, причем частота запоров в два-три раза выше, чем у их коллег-мужчин [12-15].

2.7.2. Старение

При мышечной дистрофии из-за старения и кумулятивного эффекта от хронического запора поддержка тазового дна ослабевает, и это может привести к увеличению числа заболеваний, связанных с тазовым дном.

Популяционное исследование показало, что кумулятивная частота хронических запоров (ХЗ) выше у пожилых людей по сравнению с более молодым населением [12].

Доля женщин с одним или несколькими нарушениями тазового дна резко увеличилась с 6,3% (95% ДИ 5,0, 7,8) у женщин в возрасте 20–29 лет до 31,6% (95% ДИ 28,3, 35,1) у женщин 50–59 лет до 52,7% (95% ДИ 48,1, 57,2) для женщин в возрасте 80 лет и старше [16].

2.7.3. Беременность

Сама по себе беременность без родовой травмы является независимым фактором, способствующим ослаблению тазового дна [17].Распространенность недержания мочи (НМ) у женщин с естественными родами увеличивается на 100% (21% вагинальных родов по сравнению с первородящими, 10,1%) [18]. То же исследование также показало, что распространенность НМ среди тех, кто перенёс кесарево сечение, увеличивается на 50% (15,9% кесарева сечения по сравнению с первородящими, 10,1%). Это явно означает, что половина ослабления тазового дна происходит не из-за родовой травмы, а из-за физиологических изменений во время беременности, которые остаются остаточным повреждением и способствуют развитию ПФЗ в виде отсроченных осложнений.Физиологически ослабленное тазовое дно с необратимым повреждением проявляется практически теми же симптомами, что и при PFD, такими как запор, недержание мочи, геморрой, анальная трещина и боль в промежности.

2.7.4. Родовая травма

Травма тазового дна новорожденным с эпизиотомической раной или без нее из-за перенапряжения. Объективные оценки силы мышц тазового дна выявили значительное снижение после родов через естественные родовые пути по сравнению с нерожавшими пациентами [19]. Риск недержания мочи значительно увеличивается у тех, кто рожает через естественные родовые пути [18].Первые роды являются наиболее значительными, и их распространенность увеличивается с ростом числа детей [20]. Неоспоримый факт, что родовая травма является важным фактором повреждения тазового дна. Но если сравнивать ее с более серьезной травмой другой части тела (например, обширной лапаротомной раной), одной родовой травмы недостаточно для рационального объяснения патогенеза хронических заболеваний тазового дна и причины, по которой тазовое дно очень богато Сосудисто-нервное кровоснабжение не восстанавливается после родовой травмы с разницей в несколько лет.

2.7.5. Ожирение

Избыточная масса тела и ожирение были наиболее частыми заболеваниями, поражающими урогинекологических пациентов (72,6% в целом). В китайском популяционном исследовании, проведенном Zhu et al. [21] в группе из 5300 случайно выбранных женщин-резидентов ожирение, описываемое ИМТ, является сильным фактором риска для всех типов недержания мочи у женщин. Связь ИМТ и окружности талии с недержанием мочи также оценивалась в исследовании «Здоровье медсестер».Окружность талии была связана со стрессовым UI, что позволяет предположить, что избыточный вес и ожирение приводят к более высокому риску этой патологии. Повышенная масса тела также является предиктором серьезности будущих симптомов. При сравнении женщин с ИМТ 35 кг / м ² или выше с худощавыми женщинами (ИМТ 21–22,9 кг / м ²), отношение шансов (ОШ) как минимум ежемесячного недержания мочи составило 2,11 (95% ДИ 1,84–2,42). ) [22].

2.7.6. Запор

Мышцы тазового дна расслабляются и опускаются во время дефекации; с напряжением спускается дальше.Опускание промежности было впервые описано Parks в 1966 г. [23]. Хроническое повторяющееся напряжение при запоре в совокупности приведет к синдрому нисходящей промежности и пролапсу органов малого таза [23]. Дальнейшее опускание приведет к растяжению полового нерва и приведет к недержанию мочи. КТ-дефекография показала не только опускание тазового дна, но и открытие диафрагмы леватора во время дефекации [24]. Подавляющее большинство запоров носит обструктивный характер из-за слабости опоры тазового дна, особенно в задней части, и у пациентов с заболеваниями тазового дна обычно наблюдаются запоры [3, 9, 25].В совокупности эти данные ясно показывают напряжение во время дефекации или запора, а также повреждение опоры тазового дна, формирующее порочный круг и ведущее к различным расстройствам тазового дна и запорам (рис. 6).

Рисунок 6.

Запор, приводящий к синдрому нисходящей промежности и недержанию мочи.

2.7.7. Хронический кашель

Кашель вызывает импульсивное, внезапное повышение внутрибрюшного давления и нарушает функцию удержания мочи в мышцах тазового дна и приводит к стрессовому недержанию мочи.Хронический кашель кумулятивно ослабляет опору для тазового дна и приводит к большему PFD, не ограниченному UI [26, 27].

2.7.8. Положение дефекации

См. Раздел 2.6.1.

2.7.9. Отсутствие половой активности

Сексуальная активность - это упражнение для мышц тазового дна, подобное упражнению Кегеля для мышц тазового дна. См. Раздел 2.8.4.

2,8. Медицинские проблемы, связанные с ослабленной опорой тазового дна

PFD - передний, средний и задний
Синдром нисходящей промежности
Запоры и запоры, связанные с аноректальными расстройствами (например,g., геморрой и анальная трещина)
Сексуальная дисфункция
Недержание мочи
Растяжение полового нерва
Выпадение тазовых органов
Учебное недержание мочи

Учебное недержание друг от друга, но на самом деле это просто разные описания частично или полностью одной и той же проблемы с разных точек зрения.

2.8.1. PFD

Теоретически тазовое дно также разделено на три отдела:

Передний отдел (мочевой пузырь и уретра)
Средний отдел (влагалище и матка)
Задний отдел (задний проход и прямая кишка)

Поскольку поддержка тазового дна необходима для нормального функционирования всех трех отделов, слабость тазового дна может привести к нарушению функции и проявляться симптомами со стороны мочевыделительной системы, репродуктивной системы, а также аноректальной системы [28].

Проявления или симптомы PFD:

Пациент может иметь симптомы одного отдела, но исследование показывает, что 95% пациентов с PFD имели отклонения во всех трех отделах [28].

2.8.2. Синдром нисходящей промежности

Синдром нисходящей промежности (также известный как провисание поднимающей пластины) относится к состоянию, при котором промежность «надувается» на несколько сантиметров ниже костного выходного отверстия таза во время напряжения, хотя это опускание может происходить без напряжения.Синдром был впервые описан в 1966 году Parks et al. [23]. Исследование показывает, что опускание тазового дна всего на 1,5 см увеличивает частоту всех функциональных нарушений, связанных с промежностью, включая запоры [29].

2.8.3. Запор и связанные с ним проблемы

Недержание мочи (UI), несомненно, является наиболее популярным проявлением PFD, но на самом деле запор является самым ранним и наиболее частым проявлением PFD. Запор - это проявление заднего отдела при заболеваниях тазового дна.Несмотря на то, что заднее тазовое дно является полным по сравнению с передним отделом с перерывом, поднимающим диафрагму, заднее тазовое дно не имеет вторичной поддержки, такой как мочеполовая диафрагма, которая обеспечивает дополнительную поддержку мышцам тазового дна.

Во время дефекации кал, направляемый через крестцово-копчиковую кость, за пределы которой он опускается вниз по тазовому дну и изгибает конечный проход дефекации, способствует обструктивной дефекации. Обструкция выходного отверстия, вторичная по отношению к дисфункции тазового дна, составляет 50% и более случаев запоров у взрослых [25].Это объясняет, почему запор является наиболее частым проявлением ПФД [3]. В другом исследовании с участием 786 женщин с симптомами мочеиспускания и / или выпадением гениталий дисфункция кишечника коррелирует исключительно с задними аспектами поддержки тазового дна [9].

Анальная трещина может быть связанной проблемой. Разрывы слизистой оболочки заднего прохода возникают при перенапряжении слизистой оболочки заднего прохода из-за твердого стула или даже сильной диареи [30].

2.8.4. Сексуальная дисфункция

Сильное тазовое дно связано с более высокими показателями сексуальной активности, а также более высокими показателями сексуальной функции [31].У сексуально активных женщин более слабое половое функционирование было связано с более сильным расстройством симптомов и с хирургическим вмешательством на тазовом дне [32].

2.8.5. Недержание мочи

Недержание мочи (UI) - это непроизвольное истечение мочи. Это проявление переднего компартмента при PFD. Во всем мире более 200 миллионов человек страдают недержанием мочи, которое часто встречается у здоровых людей, особенно у женщин. Его распространенность составляет от 15 до 50% [33–35].

Теоретически UI делятся на три типа:

Stress UI
Позывы на UI или гиперактивный мочевой пузырь
Смешанный тип

Практически их нельзя четко дифференцировать.Стресс UI составляет большую часть UI. Под стрессовым недержанием мочи понимается ситуация утечки, когда на мочевой пузырь оказывается повышенное давление при кашле или чихании. Это происходит из-за слабости опоры тазового дна в области шейки мочевого пузыря.

Позывы на UI или гиперактивный мочевой пузырь, как видно из названия, вызваны гиперактивностью мочевого пузыря. На практике может быть довольно сложно винить слабое действие сфинктера, например, стрессовое UI, гиперактивный мочевой пузырь или позывы. Ясно одно: более здоровые и сильные мышцы тазового дна помогают снизить частоту смешанного НМ [36].

2.8.6. Рецидивирующая инфекция мочевыводящих путей (ИМП)

Подобно ПБП, риск рецидива ИМП связан с женщинами, возрастом и запорами. При ослабленной опоре тазового дна возникает остаточная моча. Запор - еще одна проблема, связанная с PFD. Запор увеличивает шансы заражения мочевыделительной системы Escherichia coli и логически способствует увеличению заболеваемости ИМП у пациентов с PFD [37].

2.8.7. Растяжение полового нерва, боль в промежности

Интерстициальный цистит (IC) или синдром боли в мочевом пузыре (BPS) - хроническая проблема со здоровьем мочевого пузыря.Это называется чувством боли и давления в области мочевого пузыря или таза. Наряду с этой болью наблюдаются симптомы со стороны нижних мочевыводящих путей, длящиеся более 6 недель, без инфекции или других явных причин [38]. Точная причина все еще считается неясной в мире медицины, но очевидно, что половой нерв будет растягиваться по мере опускания PFD или промежности, что приводит к боли и недержанию мочи, в зависимости от степени тяжести [23].

2.8.8. Выпадение тазовых органов

При PFD тазовое дно не только опускается, но также расслабляется сфинктерный захват лобково-прямой кишки (утолщенная мышца, которая образует край леваторного отверстия), в результате чего происходит опускание из исходного положения и выпадение органов малого таза через общий levator hiatus и наружу, как правило, к отверстию влагалища.

Этими органами являются матка, влагалище, кишечник и мочевой пузырь.

Симптомы могут включать:

ощущение выпуклости или чего-то опускающегося или выходящего из влагалища, которое иногда необходимо отодвинуть назад,
дискомфорт во время секса,
проблемы с мочеиспусканием, например в виде медленной струи, ощущение неполного опорожнения мочевого пузыря, необходимость более частого мочеиспускания и утечка небольшого количества мочи при кашле, чихании или физических упражнениях (стрессовое недержание мочи).

2.8.9. Недержание кала

Недержание кала может произойти из-за травмы анального сфинктера, как при разрыве промежности третьей степени, или из-за повреждения его нервного кровоснабжения, как при нисходящем синдроме промежности. Существует связь между пролапсом тазового дна и недержанием кала на 20–40% [4, 39, 40]. При ослабленном тазовом дне опущенная анококцигеальная часть тазового дна представляет собой запор при ПФД. Запор, в свою очередь, может способствовать недержанию кала, которое является очень распространенным типом недержания кала.Когда тазовое дно опускается дальше, это может вызвать растяжение и повреждение нервной системы анального сфинктера и привести к анальному недержанию [23].

2.9. Измерение силы тазового дна

Сила тазового дна можно измерить субъективно и объективно с использованием различных подходов.

2.9.1. Ручное тестирование мышц

Это субъективное измерение [41]. Лэйкок разработал модифицированную оксфордскую систему оценок для оценки силы мышц тазового дна с помощью вагинальной пальпации [42].Он состоит из шестибалльной шкалы: 0 = отсутствие сокращений, 1 = мерцание, 2 = слабое, 3 = умеренное, 4 = хорошее (с подъемом) и 5 = сильное. Эта измерительная шкала широко используется физиотерапевтами, поскольку ее можно использовать при вагинальной пальпации при клинической оценке. Для правильного использования необходим ручной труд физиотерапевта. Все обследования должен проводить один и тот же физиотерапевт. Это простой в использовании метод, не требующий дорогостоящего оборудования [43]. Межэкспертная надежность вагинальной пальпации была высокой ( κ = 0.33, 95% доверительный интервал 0,09–0,57) [44].

2.9.2. Перинеометр

Перинеометр или вагинальный манаометр - это объективное измерение силы тазового дна. Это устройство для измерения давления, вводимое во влагалище и соединенное с манометром [45].

2.9.3. Анальная манометрия

Подобно вагинальной манометрии или перинеометру, манометрия выполняется для количественной оценки мышечного тонуса и сократительной способности мышц таза с использованием датчика давления, вводимого через анальный сфинктер [46].

2.9.4. Электромиография (ЭМГ)

Электромиография выполняется с использованием внутреннего вагинального или ректального датчика и поверхностных накладных электродов для оценки активности дополнительных мышц. Два поверхностных электрода ЭМГ помещают на прямую мышцу живота на расстоянии двух пальцев друг от друга и медиальнее передней верхней подвздошной ости (ASIS), а один заземляющий электрод помещают на тазобедренную кость. Когда установлен внутренний датчик, пациента просят многократно сокращать и расслаблять мышцы тазового дна.Измерения записываются и анализируются в четыре этапа: (1) начальная базовая фаза: 60-секундная оценка пациента в состоянии покоя для определения исходной базовой ЭМГ в состоянии покоя; (2) фаза быстрого сокращения: запись электрической активности при выполнении пяти фаз быстрых сокращений; (3) фаза тонических сокращений и выносливости : регистрация электрической активности мышц тазового дна и брюшной стенки после пяти сокращений по 10 секунд каждое с интервалом отдыха 10 секунд; (4) поздняя исходная фаза: 60-секундная оценка пациента в состоянии покоя для определения окончательной исходной ЭМГ-активности в состоянии покоя [46].

Эти тесты включают анальную (или вагинальную) манометрию и электромиографию (ЭМГ). Манометрия выполняется для количественной оценки мышечного тонуса и сократимости мышц таза с помощью датчика давления, вводимого через анальный сфинктер. По словесной команде пациента просят добровольно сократить и расслабить мышцы анального сфинктера. Серии сокращений и расслаблений повторяются, и результаты записываются в течение определенного промежутка времени. Исходные манометрические результаты могут выявить измененную функцию мышц таза и разделить синдром тазового дна на две широкие категории: гипотонический и гипертонический.

2.10. Текущие варианты лечения заболеваний тазового дна и связанных с ними медицинских проблем

В зависимости от тяжести и пораженного отдела тазового дна. PFD проявляется различными симптомами, и это может относиться к ведению разных специалистов: уролога, гинеколога или колопроктолога.

2.10.1. Консервативный подход

Консервативные варианты лечения заболеваний тазового дна практически одинаковы, они следующие:

Увеличьте потребление воды и клетчатки для облегчения дефекации.
Регулярное опорожнение кишечника.
Упражнения для тазового дна - упражнения для тазового дна рекомендуются при проблемах из урологии, сексуальности, гинекологии, а также при аноректальном расстройстве для обоих полов.
Уменьшение веса.

Консервативные подходы обычно нацелены на их общие этиологические факторы, которые заключаются в укреплении тазового дна и облегчении дефекации. Несмотря на то, что концепции, лежащие в основе консервативных подходов, очень логичны, есть еще много возможностей для изучения, прежде чем переходить на следующий уровень управления.Помимо обычных консервативных вариантов, лечение PFD в основном направлено на манифестацию. Лекарства играют очень ограниченную роль, за исключением облегчения симптомов и лечения связанных с ними проблем, таких как инфекция мочевыводящих путей. Антибиотик от ИМП уничтожит бактерии, вызывающие инфекцию, но остаточная моча из-за провисания мочевого пузыря снова предрасполагает к аналогичной инфекции. Запор, связанный с PFD, носит обструктивный характер, в основном из-за провисания задней части тазового дна. Слабительное только улучшает перистальтику рефлекса дефекации, но ректальный ход остается искривленным.Геморрой может не быть типичным заболеванием тазового дна, но он сильно связан с ПФД. Лекарства от геморроя обычно нацелены на патологический участок, чтобы помочь в восстановлении тканей и облегчить симптомы, однако, если причина частого напряжения не устранена, рецидив будет очевиден.

2.10.2. Хирургический доступ

Индивидуальные проблемы трех органов малого таза на самом деле являются лишь частью проявления слабости опоры тазового дна. Практически все хирургические варианты ограничены системой или отсеком из трех отсеков тазового дна и в основном нацелены на уровень проявления.Это должно быть причиной того, что прогноз хирургического лечения проблем в области тазового дна, как правило, плохой, а также связан с более высоким риском осложнений.

Хирургия слинга для UI в передней части тазового дна с целью восстановления опоры для шейки мочевого пузыря эффективно корректирует UI, но связанное с этим провисание заднего тазового дна не исправляется. Связанная с этим затрудненная дефекация из-за обвисшей задней части тазового дна подвергает пациента частому натуживанию во время дефекации и перегрузке операционного поля и вызывает осложнения.

Геморрой и анальная трещина косвенно связаны с обвисшим тазовым дном. Хирургия геморроя удаляет только больную часть, но не механизм заболевания. Боковая сфинктеротомия при анальной трещине может устранить возможность анального спазма и помочь при запоре. При провисании тазового дна и затрудненной дефекации напряжение и чрезмерное растяжение слизистой анального канала все равно будут происходить и привести к рецидиву геморроя и анальной трещины соответственно.

Что касается хирургически реконструированной опоры, хирургия слинга и имплантация сетки рекомендуются как хирургия золотого стандарта, эффективная при лечении недержания мочи и симптомов ПОЗ.Но эти операции сталкиваются с самыми большими медицинскими осложнениями в медицинском мире. На сегодняшний день в США проводятся сотни тысяч таких процедур, и тысячи из них заканчиваются осложнениями и судебными исками [47, 48]. Это вызвало обеспокоенность общественности по поводу безопасности хирургических процедур при лечении СОЗ.

Почему в хирургии слинга доказательное вмешательство может привести к таким серьезным катастрофическим осложнениям? Сетка или повязка - это синтетический нерастягивающийся материал, который поддерживает уретру или тазовый орган для коррекции симптомов UI или POP.Во время дефекации, когда остальная часть тазового дна опускается во время дефекации, операционное поле нагружено больше, чем оно может удерживать. В раннем послеоперационном периоде прогноз обычно благоприятный, но со временем, по мере старения и перенапряжения из-за запоров, остальная часть тазового дна опускается вниз, перегружая место операции. Синтетический материал не перестает поддерживать, но только поддерживаемые участки постепенно разрушаются и мигрируют, вызывая мучительную боль, когда синтетический материал касается нервного сплетения.Это привело к крупнейшим в мире осложнениям со здоровьем, включая судебный процесс на миллиард долларов. Хуже еще впереди, урогинекологи еще не нашли надежного решения.

2.11. Различные типы опор для искусственного тазового дна, их роль, ограничения и доказательства

В современной медицине доступны различные формы опор для тазового дна. По отдельности они широко применяются и используются в клинической практике, но, вероятно, они никогда не группировались вместе для их общей синтетической терапевтической цели для естественной поддержки тазового дна.

2.11.1. Exercise

В 1948 году доктор Арнольд Кегель, американский гинеколог, опубликовал статью, в которой описывался нехирургический метод тонирования тазового дна, чтобы помочь женщинам контролировать недержание мочи после родов. Он объяснил, что, тренируя лобково-копчиковые мышцы (ЛК-мышцы) тазового дна, женщины могут снизить вероятность возникновения проблем с мочевым пузырем после беременности и родов.

Сегодня упражнения для тазового дна считаются первой линией лечения стрессового недержания мочи, как это рекомендовано Национальным институтом здравоохранения и повышения квалификации (NICE).Хотя люди обычно ассоциируют болезнь Кегеля с женщинами, мужчины также могут получить пользу от этих упражнений. Еще одна замечательная особенность синдромов Кегеля заключается в том, что они могут улучшить сексуальное удовлетворение как мужчин, так и женщин. Исследования также показали, что упражнения для тазового дна помогают при запорах [49], сексуальной дисфункции у обоих полов (включая эректильную дисфункцию) [50].

Вагинальный конус и мяч также используются для улучшения выполнения упражнений на тазовое дно [51]. Упражнения для тазового дна также можно выполнять с пассивной стимуляцией непосредственно на тазовое дно или косвенно посредством стимуляции крестцового нерва (сакральная нейромодуляция) или стимуляции периферического нерва заднего большеберцового нерва.Стимуляция может выполняться с помощью электрической стимуляции (например, чрескожной электрической стимуляции нервов (TENS)), электромагнитной волны или стимуляции иглой для акупунктуры. Тазовое дно снабжается крестцовыми нервами. Стимуляция крестцового нерва, такая как нейромодуляция крестца, и стимуляция периферических нервов заднего большеберцового нерва имеют одни и те же нервные корешки, которые снабжают тазовое дно, и, как было обнаружено, имеют терапевтический эффект при различных заболеваниях тазового дна и запорах.

2.11.2. Руководство

Промежуточная поддержка во время родов
Промежуточная поддержка - это важный этап, который обычно практикуется на заключительном этапе вагинальных родов, чтобы минимизировать повреждение тазового дна при естественных родах.В рамках программы клинического вмешательства, направленной на защиту промежности вручную, частота разрывов анального сфинктера была успешно снижена с 4,1% до 2,3% [52].
Ручная поддержка или массаж тазового дна во время дефекации

Ручное шинирование или поддержка промежности или тазового дна, как было обнаружено, значительно уменьшало запор у женщин с дисфункцией дефекации [53].

2.11.3. Механический

Кишечник - это общее название, придуманное авторами, относится к вспомогательным средствам для облегчения дефекации.Помощь кишечника - это специальное сиденье для унитаза с дополнительными поддерживающими средствами (HPS = перианальная опора Хай).

Это основано на том, что большинство запоров или перенапряжения во время дефекации являются обструктивным типом из-за провисания тазового дна, особенно задней части. Кроме того, повторное растяжение тазового дна вниз кумулятивно приводит к ослаблению поддержки тазового дна, как при PFD. А запор и ПФД, в свою очередь, приводят к множественным нарушениям в области тазового дна.

Кал в терминальном проходе в прямой кишке направляется сильным искривлением крестцово-копчикового аппарата.За пределами кончика копчика кал сдвигает анококцигеальную часть тазового дна и способствует обструктивной дефекации.

HPS просто обеспечивает внешнюю заднюю перианальную поддержку для противодействия давлению поступающих фекалий и опускания тазового дна. Это легче понять, просто сравнив перинеальную поддержку во время родов (таблица 3).

	Промежуточная опора	Перианальная опора
Тип опоры	Вручную	Механическая или ручная
				Время применения	Задней части влагалищного отверстия	Задней части ануса
Облегчить прохождение	Младенец	Кал
Прохождение через	Перерыв через влагалище	Леваторный перерыв
Через анальный канал	Леватор : для защиты	Защита влагалища и тазового дна	Защита заднего прохода и тазового дна
Необходимая частота	Несколько раз в жизни	Ежедневно или несколько раз в неделю
Вероятное место разрыва при наличии опоры не применяется	6 часов по положение влагалища	6 часов положение ануса

Таблица 3.

Сравнение перинеальной поддержки и перианальной поддержки.

Клинически доказано, что этот консервативный подход имеет множественный терапевтический потенциал. В контролируемом исследовании доказано, что у 100% пациентов с хронической идиопатической задней анальной трещиной он успешно лечит без каких-либо побочных эффектов, по сравнению с боковой сфинктеротомией в контролируемой руке, которая, как было обнаружено, ассоциировалась с анальным недержанием у 17% пациентов [54] .

Задняя анальная трещина составляет более 90% анальной трещины, что очень многообещающе для решения с помощью помощи кишечника HPS [54].Для передней анальной трещины, исходя из аналогичной концепции, рекомендуется передняя перианальная поддержка вручную.

Несомненно, причиной возникновения язвы является чрезмерное растяжение слизистой оболочки заднего прохода. Повторное растяжение при нормальной дефекации, ухудшение при перенапряжении, как при хроническом запоре, может нарушить нормальное заживление язвы, что приведет к хронической анальной трещине. Помощь кишечника HPS путем простого создания противодавления рядом с трещиной предотвращает повторное растяжение, позволяя трещине заживать естественным образом без перерыва.

В другом исследовании, только лечение кишечника с помощью HPS значительно помогло справиться с геморроем во время беременности без репродуктивного риска, как при пероральном или местном лечении [55].

В том же аппарате HPS для кишечника также сообщалось об успешном лечении болевых осложнений, связанных с слинг-операцией при недержании мочи [56].

Механизмы действия HPS помощи кишечника:

Предотвращает опускание тазового дна вниз - сглаживает процесс дефекации, предотвращает миграцию слизистой оболочки анального канала, связанную с опусканием промежности, и минимизирует напряжение.
Усилить рефлекс дефекации за счет механического преувеличения стимулов кала на рецептор давления в стенке прямой кишки (рис. 7).

Предотвращает обратное перенапряжение слизистой оболочки заднего прохода, которое является причиной большинства анальных трещин.
В качестве дополнительной опоры для тазового дна для предотвращения преждевременной нагрузки или перегрузки операционного поля, как при эпизиотомии и хирургии слинга соответственно.

Рисунок 7.

Дефекация с помощью кишечника: более гладкая дефекация и усиление рефлекса дефекации.

2.11.4. Хирургический

Существует множество хирургических процедур, разработанных для различных состояний и нарушений в области тазового дна. Основная цель процедуры состоит в том, чтобы восстановить, изменить положение органов выпадения или восстановить ослабленную опору. Ниже приведены некоторые из наиболее часто выполняемых хирургических вмешательств в области тазового дна:

1. Эпизиотомия заживления раны

Это хирургический разрез, сделанный в области промежности для расширения влагалищного прохода на последней стадии родов.Цель эпизиотомии - облегчить и ускорить рождение ребенка, а также предотвратить неравномерный разрыв и разрыв тканей, а также улучшить восстановление промежности и лучшее заживление. Качество заживления мышц тазового дна играет важную роль в определении риска нарушений тазового дна в более позднем возрасте.

2. Облитерирующая хирургия

Облитерирующая операция сужает или закрывает влагалище, чтобы обеспечить поддержку и предотвратить выпадение тазовых органов через отверстие влагалища.После этой процедуры половой акт невозможен.

3. Реконструктивная хирургия POP

Выпадение тазовых органов - распространенное заболевание, которое влияет на мочевыделительные, кишечные и сексуальные функции у женщин. Пожизненный риск хирургического вмешательства по поводу пролапса тазовых органов и недержания мочи оценивается в 11% с частотой повторных операций 29% [57].

Реконструкция тазового дна может быть только восстановлением ослабленной ткани или трансплантатом. Использование трансплантата может быть аутологичным (фасция) или синтетическим (сетка или слинг).

Следующие типы реконструктивных операций по поводу ПОП:

Фиксация или подвешивание с использованием собственных тканей пациента (подвешивание маточно-крестцовой связки , и крестцово-остистая фиксация) - эта процедура выполняется через влагалище и может потребовать меньше времени на восстановление, чем выполняемые через живот.
Передняя и задняя кольпорафия - ремонт передней и задней части дряблой стенки влагалища в таких ситуациях, как цитоцеле и ректоцеле, соответственно.
Сакрокольпопексия и сакрогистеропексия - привязка выпавшей матки или влагалища к ее правильному анатомическому положению в тазу, обычно с помощью опоры из синтетической хирургической сетки.
Леваторпластика - это реконструктивная операция по укреплению общей поддержки тазового дна. Во время процедуры оба участка мышц тазового дна (levator ani) сшиваются вместе, чтобы поднять и укрепить поднимающую пластину.

Операция с использованием вагинальной сетки - сетки, вводимой через влагалище, сопряжена со значительным риском осложнений, включая эрозию сетки, боль и инфекцию.Из-за этих рисков, вагинальная сетка при пролапсе тазовых органов обычно предназначена для женщин, у которых предыдущая операция не сработала, у которых есть заболевание, делающее абдоминальную операцию рискованным, или чьи собственные ткани слишком слабы для восстановления без сетки.

4. Слинг-хирургия при недержании мочи

Двумя наиболее распространенными типами стропов мочевого пузыря являются стропы TOT (трансобтураторные ленточные стропы) и TVT (вагинальные стропы без натяжения). Оба метода основаны на одном и том же базовом принципе - обеспечивать синтетическую поддержку уретры, отсутствие которой является причиной недержания мочи.При ТОТ петля проходит через два запирательных отверстия. В TVT перевязка размещается за лобковой костью. Эти операции слингами почти уничтожили все остальные хирургические процедуры при недержании мочи и стали золотым стандартом для UI. Один может быть лучше другого, но оба связаны с серьезными осложнениями.

За исключением леватопластики, обычно операция в области тазового дна имеет отдельную причину. Слинг-хирургия направлена на реконструкцию опоры уретры специально для коррекции UI.Цистоцеле и ректоцеле корректируются с помощью передней и задней кольпорафии соответственно. Геморроидэктомию и латеральную внутреннюю сфинктеротомию обычно не называют хирургией тазового дна, но проблемы, для решения которых она предназначена, тесно связаны с заболеваниями тазового дна. Гемороидэктомией удален геморрой. Боковая сфинктеротомия - средство, специфичное для хронической анальной трещины.

С другой стороны, терапевтические преимущества леватопластики при синдроме нисходящей промежности носят более общий характер.Опускание промежности более 1,5 см значительно увеличивает частоту всех функциональных нарушений, связанных с промежностью. Ретроанальная леваторопластика миоррагапогия леваторной пластинки - это реконструктивная операция, проводимая на заднем проходе тазового дна, но имеющая все симптомы [58]. Это облегчает дефекацию, а также помогает справиться с недержанием мочи. Преимущества не только ограничиваются симптомами заднего отдела, но также и расстройствами тазового дна в переднем и среднем отделах (стрессовое недержание мочи, частота, срочность, дизурия, ана

IELTS Writing Task 2 пример ответов

В этом посте мы рассмотрим несколько примеров ответов на вопрос IELTS Writing Task 2 и прокомментируем их сильные и слабые стороны.Мы также поговорим о том, что писатель мог бы сделать, чтобы набрать больше очков в каждом случае. Образцы ответов были написаны участниками курса подготовки к IELTS здесь, в Лондонской школе английского языка. Вы также можете увидеть образцы ответов на письменное задание части 1 в нашем предыдущем сообщении в блоге.

IELTS, задание 2 - это эссе. Вот пример возможного вопроса, за которым следуют два разных ответа.

Некоторые люди утверждают, что перерабатывается недостаточное количество бытовых отходов.Они говорят, что единственный способ увеличить переработку отходов - это сделать это законодательным требованием. Как вы думаете, насколько необходимы законы, чтобы заставить людей перерабатывать больше своих отходов?

Ответ 1

В последние годы значительно увеличивается объем бытовых отходов. Кроме того, никто не пытается решить проблему и призвать правительство к ее решению. Многие думают, что власти должны принять какие-то законы, чтобы поддерживать процесс утилизации.Я расскажу о юридических требованиях как о способе увеличения переработки и других способах.

Во-первых, должны ли люди обязательно перерабатывать свои отходы? Проблема окружающей среды - одна из главных проблем нашего мира, и мы ей не помогаем. Правительству следует принять некоторые решения по утилизации и, возможно, ввести некоторые налоги на доходы по этому поводу. Например, если вы не уважаете хороший мусорный бак или производите слишком много мусора, вас следует наказать. Обычно люди поступают правильно только из-за правил, так что можно сделать человека экологически чистым.Более того, вместо того, чтобы наказывать людей, они могли дать людям вознаграждение за их добрые действия или даже большое количество переработанных отходов.

С другой стороны, многие способы также могут повысить ответственность за переработку. Законы - не единственный результат, есть способ кого-то вознаградить. Например, в Пекине можно поменять пластиковую бутылку на билет в метро. Это может быть причиной того, что люди больше перерабатывают и стараются больше знать об экологии. Кроме того, в некоторых странах в школах хорошо известно понимание того, что переработка отходов.Учителя учат детей, как перерабатывать отходы, зачем и куда их складывать. Рано люди узнают и лучше улучшат процесс переработки.

Таким образом, регулирование этого процесса могло бы вызвать у людей желание перерабатывать свои бытовые отходы. Однако даже с учетом налогов и правил утилизации людей должно быть вознаграждение. Помимо правительства, школа должна иметь большое влияние и подчеркивать, насколько важны действия с самого раннего возраста.Насколько я понимаю, я считаю, что если люди перерабатывают меньше, они должны уменьшить количество отходов.

Комментарии

Кандидат в целом ответил на вопрос хорошо. Он обсудил основную идею задачи, используя законы, заставляющие людей перерабатывать, но он также обсудил другие варианты (вознаграждение людей и образование). Некоторые идеи кандидата неясны или требуют дальнейшего развития, например, когда он говорит о налогообложении доходов.Ответ обычно хорошо организован; он состоит из четырех параграфов, и у каждого есть четкая функция (введение / обсуждение законов применения / обсуждение других вариантов / заключение). Существует хороший набор связующих выражений («во-первых», «например», «более того», «с другой стороны»), хотя есть и некоторые повторения (идея вознаграждения людей упоминается в конце второго абзаца. и снова в начале третьего абзаца). Его словарный запас в целом ясен, и он пытается использовать менее распространенный словарный запас, но он не всегда точен.Например, «уважать хороший ящик» должно означать «складывать мусор в правильный контейнер», а «сенсибилизация» должна означать «повышение осведомленности» (в обоих случаях кандидат переводил со своего родного языка). С точки зрения грамматики, здесь снова есть несколько хороших сложных предложений («вместо наказания людей они могут дать вознаграждение»), но также есть немало ошибок, например, с временами («в последние годы увеличивается количество бытовых отходов», «никто не пробует») и причастия («вы должны быть наказаны», «люди должны быть вознаграждены».)

Вероятно, этот ответ будет равен 6.5. Его сильные стороны - его организованность и тот факт, что писатель хорошо справился с задачей, и его позиция в целом ясна. Однако из-за ошибок в грамматике и лексике он не может быть выше 6.5.

Ответ 2

Некоторые считают, что переработанных бытовых отходов недостаточно. Переработка очень важна для уменьшения количества отходов и защиты окружающей среды. Тем не менее, люди могут не увеличивать переработку, если они вынуждены по закону.В этом эссе я рассмотрю способ повышения уровня утилизации с помощью законов или иных законов и объясню свое мнение.

Принятие законов - лучший способ побудить людей утилизировать вторичное сырье, потому что немногие люди пытаются утилизировать его по собственному желанию. Например, когда они покупают алюминиевые банки для напитков, они могут переработать их для повторного использования. Хотя их нужно помыть, растолочь и отнести в место сбора. Этот процесс может беспокоить людей. Следовательно, они могут не захотеть перерабатывать, потому что их легче выбросить.Когда есть законы, касающиеся вторичной переработки, люди вынуждены утилизировать, что способствует увеличению скорости вторичного использования с высокой вероятностью.

С другой стороны, есть другие способы заставить людей эффективно утилизировать отходы. Один из способов - вознаградить людей, которые много раз перерабатывают. Вознаграждение, такое как деньги и скидки, побуждает их увеличивать переработку. Если люди могут получить билеты со скидкой всякий раз, когда они приносят что-то на переработку, они могут с энтузиазмом сдавать их.Кроме того, образование позволяет увеличить переработку. Если люди с детства узнают о важности вторичной переработки и способах ее переработки, они могут обойтись без особых усилий.

В заключение, введение законодательства, возможно, позволит людям более эффективно утилизировать переработку отходов, однако поощрение или обучение их также может стать хорошим методом. На мой взгляд, законы необходимы, чтобы заставить людей больше перерабатывать, потому что им не нужна мотивация, которую трудно поддерживать.

Комментарии

Этот кандидат также хорошо ответил на вопрос. Она обратилась к основной идее задачи (сделать переработку обязательной), но также и к другим решениям (поощрение людей и образование). Однако есть и некоторая не относящаяся к делу информация, например, во втором абзаце о процессе переработки. Этот ответ также хорошо организован; писатель также использовал четыре абзаца, каждый из которых выполняет четкую функцию. Опять же, существует широкий спектр связанных выражений («например», «хотя», «следовательно», «дополнительно», «в заключение»).Тем не менее, есть некоторое повторение словарного запаса, которого можно было бы избежать (слова «переработка» и «переработка» используются восемь раз в третьем абзаце). С точки зрения грамматики, есть несколько хороших сложных структур («когда есть законы…… людей заставляют…. Что способствует….») Вместе с несколькими основными ошибками («создание законов может быть»). Кандидат использует словарный запас, как правило, ясный и понятный, но не всегда точный или естественный («повторное использование», «образование позволяет увеличить повторное использование», «может заставить людей беспокоиться»)

Этот ответ, вероятно, также даст 6.5. Его можно улучшить, если больше говорить о том, почему законы об утилизации могут быть хорошей идеей, вместо того, чтобы обсуждать, почему люди избегают утилизации. Лучшее использование слов-ссылок («это», «это» и т. Д.) Поможет избежать повторения, о котором мы упоминали ранее. Кроме того, если бы словарный запас кандидата был более точным, у нее было бы больше шансов повысить свой балл.

Если вы читали нашу серию статей о советах и стратегиях IELTS, это, вероятно, означает, что вы готовитесь к сдаче IELTS.Итак, всего наилучшего на экзамене! Если вам нужна дополнительная помощь в подготовке к экзамену IELTS, воспользуйтесь приведенными ниже ссылками, чтобы найти информацию о наших курсах подготовки к IELTS и остальных сообщениях в блоге с советами по IELTS.

Этот пост написал Дарах, один из наших преподавателей Лондонской школы английского языка.

Статьи по теме

Курсы подготовки к IELTS в Лондонской школе английского языка
Мы предлагаем четырехнедельные и восьминедельные курсы подготовки к IELTS.Эти интенсивные курсы посвящены языковым навыкам и методам экзаменов, которые помогут вам набрать необходимый вам балл:
Вы также можете подготовиться к IELTS с помощью нашего онлайн-курса, который включает более 150 часов содержания:
IELTS Writing Task 2 - Более ранние технологические разработки принесли больше преимуществ и изменились - Блог DxSchool
Более ранние технологические разработки принесли больше пользы и изменили жизнь
простых людей больше, чем последние технологические разработки.
В какой степени вы согласны или не согласны?
На это задание нужно потратить около 40 минут.
Вы должны написать не менее 250 слов.
IELTS Writing Task 2 / Образец эссе IELTS
Пример ответа 1:
Раньше технический прогресс был большим, со многими далеко идущими прорывами,
особенно в ранний период прошлого века.Однако выгоды и изменения
, принесенные более ранними технологическими разработками в жизнь простых людей
, не могут сравниться с теми, которые принесли недавние. Поэтому я не согласен с данным утверждением
. В следующих абзацах я намерен подкрепить свое мнение моими аргументами
.
Несомненно, последние технологические разработки принесли пользу и изменили нашу жизнь
настолько, что мы наслаждаемся почти всеми удобствами, которые жизнь может предложить
.Сегодня мы можем позавтракать в Японии, пообедать в Сингапуре и пообедать в Нью-Дели. Этот
- все из-за более быстрых средств передвижения. Интернет произвел революцию в области связи
. Сегодня мы отправляем и получаем электронные письма одним щелчком мыши. Мы общаемся в чате
и проводим видеоконференции с нашими родными и близкими в любой части мира. Это
- всего лишь два примера того, насколько радикально последние технологические разработки
принесли пользу и изменили нашу жизнь.
Кроме того, в области медицины у нас есть устройства для диагностики рака и многих других
заболеваний на таких ранних стадиях, что возможно почти полное излечение.Кроме того, если мы посмотрим на
средства, которые мы используем, чтобы пойти на работу, электрические приборы, которые мы используем дома, устройства
, которые мы используем в офисах, помещения и оборудование, которое мы используем на фабриках, мы можем с уверенностью сказать, что
изменил нашу жизнь за гранью воображения.
По общему признанию, более ранние технологические разработки действительно принесли пользу и изменили жизни
простых людей с того времени, когда они были достигнуты, особенно после промышленной революции
. Однако очевидно, что принесло пользу и изменило жизнь
человек больше: телеграф или мобильный телефон, фонограф или Mp4, паровоз или монорельс
?
Короче говоря, я записываю, что последние достижения технологий
, безусловно, принесли пользу и изменили нашу жизнь больше, чем предыдущие.
Пример ответа 2:
Это бесспорное, что технологии делают жизнь людей более и более удобной и современной. Однако во всем мире ведется много споров о том, что ранние технологические разработки уводят людей на большее расстояние в будущее, чем недавние технологии. С моей точки зрения, я не согласен с этим аргументом, потому что новейшие или ранние технологии в равной степени влияют на нашу жизнь.
Существует множество способов объяснить, почему ранние технологии помогают людям больше, чем современные.Основная причина в том, что такие изобретения, как электричество, телефон и т. Д., Делают нашу жизнь более современной. Например, люди могут легко контактировать друг с другом, когда у них есть телефон, или они могут освещать свою комнату вечером без свечей с помощью электрической лампы. Кроме того, ранние технологии помогают людям открывать в мире новые вещи, такие как новые источники энергии, такие как газ, топливо и т. Д., Или новые химические элементы.
С другой стороны, помимо преимуществ ранних технологий, современные технологии также приносят много преимуществ.Здесь главный аргумент заключается в том, что современные технологии не только основаны на ранних технологиях, но и делают людей фантастическим шагом. Вот пример: 10 лет назад люди не могли никому позвонить, если у них не было телефона. Теперь люди могут звонить кому угодно, когда захотят, по маленькому мобильному телефону или легко делиться многими вещами через Интернет. Второй положительный эффект заключается в том, что современные технологии могут предотвратить многие болезни, которые раньше были невозможны, такие как простуда, рак, чума и т. Д.
Трудно избежать вывода о том, что ранние и новейшие технологии одинаково влияют на людей.Тем не менее, некоторые технологии имеют негативное влияние, например ядерные технологии или процесс производства стали в прошлом и т. Д., Но без них люди не могут сделать большой шаг в современной жизни, как сейчас.
Модель Ответ 3:
Многие люди утверждают, что технологические изобретения и разработки в более ранние эпохи были более полезными для обычных людей, в то время как другие считают, что технологические разработки последних лет более важны и полезны для массовых людей.На мой взгляд, недавние достижения в области технологий более важны и полезны, чем они были в раннем возрасте.
Во-первых, технологии все еще развиваются, и развитие технологий будет продолжаться. Прежние технологии постоянно совершенствуются, чтобы приносить людям больше ценностей, и с этой точки зрения последние разработки более доступны для массовых людей. Во-вторых, прежние технологии были очень дорогими, и массовое население не могло их себе позволить. Только несколько процентов богатых людей могли получить доступ к технологиям в более ранние века.Но в настоящее время владеть полезными технологическими устройствами, такими как сотовый телефон, компьютер, устройства связи и бытовая техника, стало намного дешевле, чем было раньше. В-третьих, недавние технологические разработки гораздо более впечатляющи, хотя их часто не выделяют как более ранние технологии. Изобретение и разработка сотовых телефонов - это хорошо известная информация среди людей, в то время как очень немногие люди понимают значение прогресса, которого мы добились в генной инженерии и медицине.Люди в прежние времена мало контролировали эпидемическую болезнь, хотя изобретение телевидения в настоящее время освещается более подробно. Но развитие медицинской науки, направленное на искоренение этих заболеваний, является огромным достижением в медицинской науке, которое мало кто из нас понимает.
Наконец, люди в современном мире имеют больше возможностей для разработки технологий, которые были у людей в прежние времена, и поэтому мы совершенствуем и внедряем более сложные и подходящие разработки в технологических областях, которые будут очень почитаемы в ближайшие дни.
Итак, я полагаю, что развитие технологий в более ранние эпохи было очень важным, но было бы неразумно говорить, что они были более полезными для массовых людей, чем технологии, которые мы внедрили или внедрили в настоящее время.
Модель Ответ 4:
Легко заметить, что сегодня люди пожинают плоды технологического развития больше, чем любые предыдущие поколения. Повсеместное распространение технологических вмешательств в нашем обществе доказало свою жизненно важную роль, которую можно считать движущей силой человечества.Тем не менее, некоторые считают, что недавние достижения в области технологий не так полезны, как в прошлом. Эта позиция ошибочна и противоречит мнению автора.
По общему признанию, многие продукты технологического прогресса в прошлом быстро изменили способ работы и жизни человека. Например, изобретения промышленной революции, такие как паровые и дизельные двигатели, освободили людей от кропотливой работы и значительно повысили нашу производительность. Тем не менее, эти инженерные достижения были бы подорваны, если бы их сравнивали с появлением компьютеров и Интернета - успешными историями современных технологий.Не будет преувеличением сказать, что старые технологии следует рассматривать только как платформу для расцвета современных технологий.
Кроме того, нельзя отрицать тот факт, что наша жизнь изменяется с помощью технологий в большей степени, чем жизнь наших предков, как с социальной, так и с культурной точки зрения. Мобильные телефоны, компьютеры и Интернет создали информационное общество, в котором люди быстрее общаются, работают и живут. Хотя такие изменения нашего образа жизни, вызванные новейшими технологиями, стали очевидцами в течение очень короткого периода времени, влияние технологий на предыдущие поколения было гораздо более медленным.
В заключение, нравится кому-то это или нет, технологии будут продолжать развиваться, и в результате изменения будут постоянно влиять на образ жизни и культурные нормы. В то время как более ранние технологии повышали качество жизни и приносили доход людям, новейшие технологии заставили их вести образ жизни, отличный от предыдущих поколений.
Модель Ответ 5:
Модель Ответ 6:
Несомненно, сейчас люди переживают период величайшего технологического бума в истории человечества.Хотя существует консенсус в отношении того, что социальные изменения обычно совпадают с технологическими достижениями, остается спорным вопрос, влияют ли более ранние технологии (например, машины, автомобили, самолеты) на жизнь людей в большей степени, чем современные технологии (например, Интернет, компьютеры). На мой взгляд, недавние усовершенствования технологий имеют более далеко идущие последствия.
В то время как изобретение автомобилей было вехой в технологической эволюции человечества , широкое использование компьютеров и телекоммуникационных технологий коренным образом изменило природу общества.Можно было бы получить большую выгоду от улучшенной способности быстро перемещаться из одного места в другое из-за наличия автомобилей, но это преимущество было снижено на из-за появления Интернета. Благодаря доступу к Интернету мир стал доступным для людей, и можно выполнять многие дела дома (например, покупать продукты) и позволять пальцам ходить.
Образ жизни в равной мере меняют новейшие технологии. До появления компьютеров и Интернета большинство работающих людей боролось с нехваткой свободного времени и балансом между семейной жизнью и работой.Они были полностью заняты работой и различными делами, например, покупками. Благодаря Интернету они теперь могут тратить гораздо меньше времени на эти рутинные, скучные занятия и вести активный досуг.
Современные технологии также определяют эволюцию восприятия общества людьми. Люди склонны разрабатывать, модифицировать и перепрофилировать технологии для собственных нужд. Взаимозависимость, ранее являвшаяся основным достоинством многих обществ, теперь подорвана. Сотовые телефоны позволяют людям изолировать свои личные взаимодействия от окружающей их культуры и создавать свои собственные микрокультуры.Между тем мобильность, которую дает современный транспорт, побуждает их покинуть места рождения и работы и жить в другом месте. Культурные нормы могут быть изменены, а образ жизни коммуналка выходит из моды.
В заключение, нравится кому-то это или нет, технологии будут продолжать развиваться, и в результате изменения будут постоянно влиять на образ жизни и культурные нормы. В то время как более ранние технологии повышали качество жизни и приносили доход людям, новейшие технологии заставили их вести образ жизни, отличный от предыдущих поколений.
Модель Ответ 7:
Люди по-разному относятся к большему количеству объектов и удобств новейших и прошлых технологий. Хотя оба технологических развития помогли обычным людям и изменили их жизнь по-разному, тем не менее, я признаю, что последние технологические разработки помогли нормальным людям больше, чем в прошлом.
С одной стороны, большинство экспертов - педагогов и исследователей - глубоко убеждены в том, что недавние технологические разработки, безусловно, включают в себя многие современные объекты и удобства в жизни людей, чем в прошлом.У них много заметной поддержки. Во-первых, каждый в наше время может легко общаться со своими семьями и друзьями с помощью этой технологии. Например, один из моих дядей Робарт, который живет в Америке, всегда общается по мобильному телефону. Это правда, что мы также можем делиться своими чувствами и эмоциями с помощью Facebook, Twitter и Skype через Интернет. Итак, новейшие технологии делают расстояния очень короткими и гибкими. Кроме того, недавнее изобретение определенно открыло широкие возможности для трудоустройства во всем мире.Например, мой друг Лихон зарабатывает иностранную валюту на аутсорсинге через Интернет, что делает его счастливым. Еще одним важным моментом является то, что мы можем купить что угодно через Интернет и присутствовать на собеседовании из дома. Без сомнения, мы не можем игнорировать больше преимуществ новейших технологий, чем прошлых.
Однако у последних технологических изобретений есть некоторые недостатки и проблемы. Одна из проблем - в нашем обществе растет уровень преступности. Например, наши банки грабят злоумышленники разными способами.Огромные деньги переводятся с одного аккаунта на другой онлайн-хакеры, взламывая системы онлайн-банкинга. Это, безусловно, негативное использование технологий. Кроме того, эта технология сделала нашу жизнь роботизированной и машинной. Итак, наши эмоции и чувства уменьшаются день ото дня в нашем обществе.
В заключение, мне кажется, что последние технологические разработки имеют больше возможностей и удобств для обычных людей, чем прошлые технологические разработки, хотя и имеют некоторые недостатки.В конце концов, я думаю, что изобретатели позаботятся о том, чтобы будущие технологии были более безопасными и гибкими для людей.
Получить дополнительную тему Пример ответа
Отправьте свое эссе здесь, в разделе комментариев, мы добавим ваше эссе в наш пост.
(собрано; Источник: Интернет)
.
