Технология монтажа плит перекрытия. Типовая технологическая карта на монтаж плит перекрытия

Дата: 15:10 19.10.2015

Монтаж плит перекрытия — процесс сложный и требующий больших затрат труда. Как правило, он происходит с использованием заводских железобетонных плит. Типовая карта монтажа плит перекрытия предусматривает технологию проведения работ, а также требования к их качеству и разрабатывается специалистами для каждого технологического процесса отдельно. Ею предусмотрена необходимость наличия следующих материалов при установке.

  • плита;
  • раствор бетона;
  • автокран;
  • кувалда;
  • мастерок и лом;
  • автоген.

В первую очередь убедитесь, что все стены дома возведены на одном уровне, иначе перекрытия могут идти «уступами», что сильно осложнит эксплуатацию помещения. Помните, что железобетонные плиты устанавливают только на несущие стены дома, а внутренние перегородки возводятся строго после завершения этого этапа.

Торцевые отверстия лучше всего заделать заранее при помощи минеральной ваты или бетона, а смежные плиты скрепить с помощью петель.

Аккуратно производите укладку на раствор, а в случае необходимости, поправляйте положение плит используя лом. Осуществляйте работу в соответствии с типовой технологической картой на монтаж плит перекрытия.
Требования к раствору для укладки

  1. тщательно просеянный песок;
  2. однородность;
  3. текучесть.

Монтаж плит перекрытия по правилам

  • тщательно соблюдайте технологию монтажа плит перекрытия;
  • заблаговременно вызовите автокран;
  • перед выгрузкой плит сделайте высокое основание для их укладки;
  • между плитами кладите деревянные брусья для их полной изоляции, не допускайте соприкасания элементов при хранении;
  • тщательно заделывайте внутренние пустоты;
  • соблюдайте технику безопасности.

Подробную ттк монтажа плит перекрытий можно найти в сети.

Железобетонные плиты перекрытия, монтаж плит перекрытия, советы мастера.

Ответственным и трудоемким строительным мероприятием считают монтаж и укладку плит перекрытия. Все действия должны быть продуманы и откорректированы согласно технологии. Поэтому полезные советы Мастеров, уложивших не один десяток перекрытий, досконально расскажут  весь процесс монтажа.

Монтаж перекрытия, с чего начинать

По единодушному мнению специалистов, плиты перекрытия из железобетона популярны среди застройщиков. Конструкция железобетонных плит перекрытия по прочностным характеристикам соответствует

ГОСТ 9561-91.

Не вдаваясь в тонкости производственного процесса, происходящего на заводе жби, по конвейерному изготовлению ЖБ плит, рекомендуется изучить маркировку изделий и различать виды перекрытий.  Напомним, что различают следующие виды плит:

•        пустотные или многопустотные, предназначенные для двухстороннего опирания

•        ребристого профиля предварительно напряженные

•        монолитные железобетонные.


Все требования по назначению и градации плит по размерам, диаметру отверстия и количеству опорных сторон заложены в ГОСТ для железобетонных плит перекрытия. Кроме того, нормативный документ дает предписание по способу армирования плит с применением напряженной арматуры. Прежде, чем начинать монтаж плит перекрытия специалисты и мастера рекомендуют изучить нормативный документ.

Выбираем плиты перекрытия

Первое впечатление, что плиты перекрытия отличаются размерами, толщиной и конфигурацией обманчиво. Технические характеристики конструкции плит «зарыты» в глубине и каждое пустотное отверстие играет определенную роль в целостности конструкции. Поэтому, первоначально просто необходимо выяснить несущую способность перекрытия, материал изготовления и размеры железобетонных плит перекрытия.

Несущая способность плиты (расчетная нагрузка) для многопустотных плит перекрытия или ребристых отличается. Кроме того, для напряженных плит указывают класс арматуры и вид бетона. Естественно, стоимость плит перекрытия зависит от данных параметров.

В зависимости от армирования перекрытия и устойчивости объекта, выбирают схему монтажа, которую разрабатывают и определяют рабочими чертежами.

Расчет нагрузки перекрытия осуществляют на стадии проектирования. Подскажем, что коэффициент несущей способности находится в пределах от 800 до 1450 кгс/кв.м.

Согласно пункту  2.7 ГОСТ 9561-91 при изготовлении определенных типов плит разрешается не устанавливать напрягаемую арматуру. Это относится к плитам:

•        пустотным ø140 и 159 мм толщиной 220 м и длиной 4780 мм

•        плитам любой длины толщиной 220 мм с ø пустот 127 мм

•        толщиной 260 мм и длиной менее 5680 мм.

Конвейерное производство ЖБИ плит перекрытия соответствует строительным нормам, что позволяет выпускать изделия длиной

от 1,8 до 9 м.

Технология монтажа плит

Технология монтажа зависит от вида перекрытия, который отличается:

•        относительной толщиной изделия

•        возможностью стыковки с несущими конструкциями строящихся сооружений.

Монтажная технология предусматривает укладку и размещение плит на раствор, предотвращающий щелеобразование и способствующий плотному прилеганию элементов сопряжения. При монтаже в течение 10-20 минут допускается перемещение плит перекрытия для придания необходимого положения. Плиты должны иметь опирание на несущие стены и заходить на стены до 0,15 м.  Для создания условий перераспределения нагрузки ЖБИ изделий применяют армопояс.


Монтажные работы для укладки плит перекрытия состоят из этапов:

•        подготовительных работ (нивелирование высот и создание армопояса)

•        выбор схемы укладки и разлиновка плит

•        укладка плит с использованием спецтехники

•        проверка ровного положения плит

•        анкеровка с использование петель.

подготовительные работы

Перед укладкой плит опорные наружные стены дома подвергают нивелированию. Стены должны быть ровными по высоте, минимум допустимого расхождения высот составляет 10 мм. Для этого используют балку и брус, размещаемые на противоположных концах  и углах перекрытия. Данные высот фиксируют и записывают на стенах маркером.

Затем определяют высшую и низшую точки высот, где распределяют бетонную смесь и усиливают опоры. Для этого возводят армопояс высотой 15-20 см.

Создание армопояса является обязательным для плит перекрытия, созданных из пористых материалов – газоблока и пеноблока. Проложенный по периметру блочных материалов армопояс в дальнейшем не допустит деформации стен. Залитая опалубочная смесь должна набрать прочность (не менее 3 недель).

Перед кладкой изделия из ЖБ заделывают пустоты бетонным раствором, а непосредственно при монтаже плиту направляют отверстиями вниз.

выбор схемы и разлиновка плит

Выбор схемы расположения плит перекрытия и расчет их количества зависят от размеров дома в плане. Ручной расчет производят укрупненно.

Напомним, что главным условием правильного монтажа плит, является соблюдение параметров расчета опирания на стены.

Здесь следует строго придерживаться нормативных требований: недостаточность площади может привести к разрушению стенового материала, излишняя площадь опирания к неизбежным потерям тепла через остывший бетон и русты. Напомним, что допустимая глубина опирания составляет:

•        для газобетонных и пенобетонных блоков – 150 мм

•        для кирпичных стен — 90 мм

•        на железобетонное основание – 75 мм

•        на конструкции стальные – 70 мм.

Разлиновку плит производят с учетом глубины заделки в стены для кирпича и легкого бетона – 160 мм, а для железобетона и бетона – 120 мм.

монтаж пустотных плит перекрытия

Основным правилом монтажа является нахождение плит и опоры в одной плоскости. Необходимо придерживаться последовательности монтажа, обозначенной в технологической карте на изделие.

Монтаж рекомендуют начинать от торцевых стен с укладкой последующих плит за ранее уложенные плиты. Монтаж ведут с подмостей.

Опорную поверхность очищают до равномерного слоя с последующим нанесением рабочего раствора. Подготовленную плиту перемещают к месту укладки. На высоте 40 см от опоры спуск приостанавливают для корректировки положения плиты. Затем плиту опускают на опору, оставляя стропы в натянутом состоянии. За это время производят окончательную корректировку расположения плиты путем проверки горизонтальности и расположения по проектной высоте. После этого стропы убирают.

укладка плит с использованием спецтехники

Любая плита, включая  ребристые железобетонные плиты перекрытия, обладает внушительным весом, в среднем вес одной плиты достигает 2-3 тонны. Для размещения и укладки плит перекрытия по месту используют спецтехнику: автокраны и манипуляторы.

Подъем-спуск и укладку плит перекрытия осуществляют с использованием подъемного приспособления, оборудованного четырьмя тросами с крюками.

Различают несколько схем подвешивания плит: на четыре и шесть тросов. Длина троса с крюками должна быть одинаковой, а крюк иметь раздвижной замок. Крюки соединяют с монтажными петлями, расположенными на плите.

Спускоподъемная монтажная схема предотвращает образование вращательного момента и обеспечивает горизонтальность положения. Более сложной схемой подъема-спуска плит считают отсутствие монтажных петель.

В этом случае качество работы зависит исключительно от профессионализма специалиста, работающего на автокране или осуществляющего монтаж плит перекрытия манипулятором.

Контроль монтажа производят согласно картам операционного контроля и требованиям СНиП III -16-73.



По окончании монтажа плит перекрытия производят антикоррозионную защиту анкеров и замоноличивание стыков.

Подробная информация о монтаже плит перекрытия представлена в видео.

Укладка плит перекрытия на кирпичную стену: расчет параметров

Наиболее быстрым и экономным способом организации межэтажного разделения и отделения жилой части дома от чердака и подвала является укладка плит перекрытия на кирпичную стену. Монолитным конструкциям отдают предпочтение редко, когда по каким-то причинам невозможно использовать готовые плиты, например, дорога не позволяет подъемному крану подъехать к объекту.

Виды изделия

К монтажу перекрытия нужно подходить ответственно. От этого зависит прочность конструкции.

Плиты бывают плоские или ребристые (ПКЖ). Плита крупнопанельная железобетонная имеет П-образное сечение. Используются при строительстве промышленных и технических объектов, в условиях повышенных нагрузок и большой длины пролетов. Ребра жесткости увеличивают несущую способность. В жилом строительстве используются для отделения первого этажа от подвала, поскольку сечение такого вида не позволяет получить ровный потолок.

Плоские плиты выпускают с пустотами или со сплошной заливкой (ПТ). Плита техподполья используется в общественных зданиях для перекрытия каналов под полом. При строительстве частных домов может использоваться как доборный элемент для настила над небольшими пролетами коридоров, санузлов. В жилом строительстве применяются круглопустотные изделия. Они дешевле, меньше весят и установка их проще. Пустоты с воздухом помогают лучше сохранять тепло и увеличивают звукоизоляцию. В зависимости от способа производства они делятся на 2 вида.

Вернуться к оглавлению

Круглопустотные опалубные

Круглопустотный материал чаще всего используется для таких работ.

ПК применяют в частном строительстве более 20 лет. При изготовлении используют многоразовые формы размеров (опалубку). Для удешевления продукции используется опалубка стандартных параметров. Цена изделия по индивидуальным размерам будет намного дороже. Толщина плиты 220 мм, В зависимости от ширины и длины предусмотрены варианты, что представлены в таблице:

ПараметрПоказатель
Ширина, м1,0
1,2
1,5
1,8
Длина, мОт 2,7 до 9 с шагом 0,3
Вернуться к оглавлению

Непрерывного изготовления

ПБ — изготавливают по новой технологии на непрерывном конвейере, потом режут. Они имеют более гладкую поверхность, что существенно упрощает дальнейшую отделку. Изготавливаются из более крепкого бетона. По заказу клиента длина может быть любой, с точностью до 10 мм. Возможен распил торцевой стороны изделия под углом. Единственным недостатком является ширина, она стандартная — 1,2 м.

Вернуться к оглавлению

Рекомендации по монтажу

Верхний ряд кладки стены нужно положить тычковой стороной.

Плиты должны укладываться на стены без разрывов по ширине. Особенно внимательно нужно отнестись к верхнему ряду кладки из кирпича. Его нужно хорошо выровнять и внутреннюю часть класть тычковой стороной. Еще до укладки ПК или ПБ на стену необходимо заделать пустоты вкладышами или куском кирпича с раствором. Узел опирания плиты формируется с таким условием, что между ее торцом и местом примыкания в камню должно оставаться расстояние 1—2 см. Раствор для крепления перекрытия и кладки нужно использовать тот же.

Вернуться к оглавлению

Расчет параметров опирания

Величина нахлеста на стену зависит от назначения здания, ширины стены, толщины и веса перекрытия, сейсмической активности территории строительства, и от длины перекрываемого пролета. Конкретная величина опирания рассчитывается инженерами при проектировании. Как правило, для гарантии надежности, с учетом отклонений при установке, выбирается максимальная по СНиП величина 120 мм. Укладка плит перекрытия ПБ и ПК в кирпичном доме производится с опорой по двум коротким сторонам. Наименьшее опирание представлено в таблице:

Длина изделия, мМинимальный нахлест, мм
До 470
Более 490
Вернуться к оглавлению

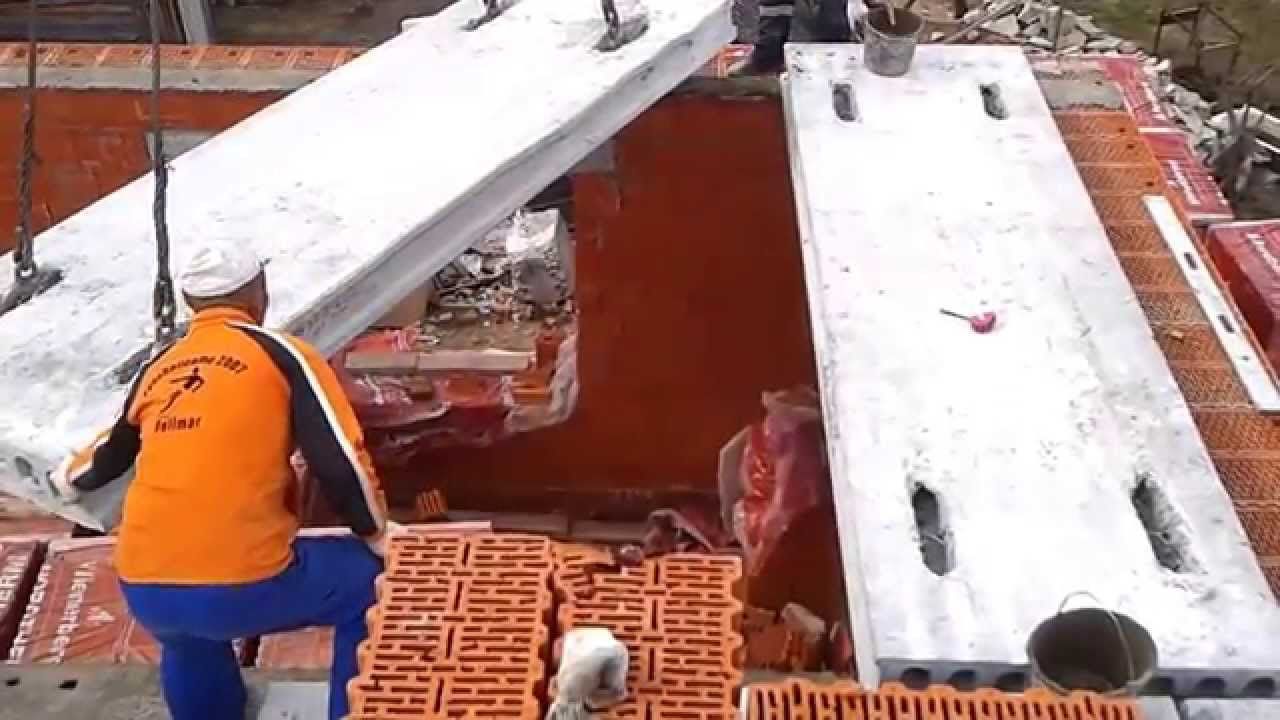

Особенности кладки плиты

Для выполнения монтажа плиты понадобится три человека.

Установка перекрытия выполняется с помощью подъемного крана. Кроме крановщика, нужно 3 рабочих. Один зацепляет стропы к крепежным петлям плиты, а 2-мя осуществляется установка на стену. Если между монтажниками и машинистом крана отсутствует видимость, необходим еще человек. ПК нужно укладывать жестко, сверху и снизу плиты — кирпичи. При укладке ПБ используют шарнирное закрепление.

Следует учитывать что в опалубных плитах запрещено делать технологические отверстия и укорачивать их. Это снижает прочность существующей конструкции, поскольку в опорных зонах у них усиленное армирование. Возможность опирания пустотных изделий на третью сторону следует выяснять у производителя. Это может привести к растрескиванию. Не стоит перекрывать одной ПК или ПБ два пролета.

Вернуться к оглавлению

Треснувшей

Иногда из-за неправильной транспортировки или хранения происходит растрескивание изделия. Если трещины 4—10 мм и их много, лучше отрезать поврежденную часть и не использовать ее. Если брак небольшой, изделие пустить в ход можно с соблюдением следующих правил установки:

  • Использовать в месте, где будет наименьшая нагрузка, например, для чердачного перекрытия.
  • Монтировать между двумя целыми ПК или ПБ, тщательно скрепив их.
Вернуться к оглавлению

Недостаточной ширины

Недостающий фрагмент плиты можно восполнить с помощью арматурной сетки и бетона.

Если при проектировании здания не учитывались существующие стандарты, случается что ширина перекрытия не совпадает с размерами помещения. Используют 4 способа заделки недостающего пространства:

  • Отрезать от ПК или ПБ полосу необходимой ширины.
  • Промежутки заложить провисающими сетками, которые опираются на верх перекрытий или перекрытия и стены. Заполнить бетоном.
  • Снизу подвязать опалубку, проложить арматуру, залить.
  • Когда ширина небольшая, монолитному способу иногда предпочитают заделку кирпичом. «Дырки» оставляют у стен, камни кладут тычком таким способом, чтобы одним краем они лежали на кладке, а другим упирались в плиту. Для усиления, перед стяжкой пола можно проложить это место сеткой или тонкой арматурой (6 мм).
Вернуться к оглавлению

Заделка швов

После укладки всех плит, выполняют анкеровку. Анкера делают в виде П- образной скобы, концы загибают в петлю, заводят в проушины, цепляют к монтажным петлям, натягивают как можно сильнее и приваривают. После этого производится заделка рустов (швы между плитами) и отверстий с петлями раствором. Важно делать это быстро, пока не попал строительный мусор.

Монтаж плит перекрытия жилых зданий согласно СНиП

Плиты из железобетона являются лучшим выбором при изготовлении перекрытий в зданиях любого типа. Благодаря своим свойствам они позволяют провести работы в максимально короткие сроки.

Монтаж плит – очень непростая задача. Выполняя ее, требуется соответствовать условиям, указанным в нормативных документах – СНиП 3.03.01-87.

Характеристики

Перекрытие – важная часть здания, разделяющая этажи. Эта конструкция, расположенная горизонтально, может быть потолком или полом. Она должна эффективно выдерживать разные нагрузки, быть крепкой, пожаробезопасной и иметь звукоизоляционные свойства. Всем этим условиям отвечают плиты перекрытия из железобетона.

Чаще всего используются изделия двух видов: пустотные и сплошные (монолитные). У каждого из них есть свои преимущества и недостатки.

Сплошные плиты имеют большой вес, высокую стоимость, недостаточную шумоизоляцию, однако они обладают повышенным запасом прочности.

Достоинствами пустотных панелей является:

  • • достаточно высокий уровень шумопоглощения и теплоизоляции;
  • • демократичная цена;
  • • надежность;
  • • сниженный вес, если сравнить с монолитными плитами;
  • • долговечность;
  • • пожароустойчивость.

Исходя из этих свойств, при строительстве жилых домов пустотные плиты используются чаще, чем сплошные.

Установка плит

Перед монтажом плит перекрытия на несущие стены обязательно проводятся подготовительные работы, включающие проверку сертификата качества на изделия, размеров и внешний осмотр. Следующий этап – подготовка мест опирания плит, очистка их от мусора, снега и тд.

Если строение выполнено из газосиликатных блоков или пенобетона, то потребуется дополнительное усиление стен. Обычно для этих целей используется бетонная опалубка или армированный пояс.

Перед непосредственным монтажом плиты стены выравниваются бетонным раствором толщиной не более 2 см. Далее плита перекрытия поднимается строительным краном на нужную высоту, выравнивается в плоскости рабочими под руководством стропальщика, и укладывается на стену.

Между панелями, лежащими рядом, не должно быть промежутка. Край плиты должен опираться на стену как минимум на 10 см, расстояние от железобетонного изделия до стены должно быть 5 см.

Существуют максимальные допуски по горизонтальному отклонению находящихся рядом плит: при длине изделия до 4м-8мм, от 4 до 8 м-10мм и от 8 до 16 м-12мм.

Финальное закрепление осуществляется после контрольного осмотра и дополнительных замеров.

Для монтажа перекрытий должны использоваться железобетонные изделия удовлетворяющие требования ГОСТ 9561-2016 и ГОСТ 26434-2015.

Запрещается при укладке плит использовать бетонный раствор, который уже начал схватываться, также категорически запрещено восстанавливать пластичность раствора разбавляя его водой.

Техника безопасности

Перед началом работ по укладке плит все рабочие должны пройти инструктаж по мерам безопасности. К работам допускаются строители в возрасте не менее 18 лет, обладающие соответствующими допусками.

На строительном участке запрещено нахождение лиц, не допущенных к работам.

Вся строительная техника и оборудование должно быть проверено перед началом монтажных работ.

Ижевск Монтаж железобетонных плит перекрытия • «ИжСтройка»

Выполним фундаменты, бетонные работы, любые строительные работы!
Звоните сейчас: (3412) 55-44-88; 55-88-44
Наш офис: Ижевск ул.Нагорная 2 Многие наши клиенты ценят прочность и долговечность при строительстве домов, гаражей и других сооружений. А потому выбирают часто именно железобетон. Хороший, простой и надежный материал, который повсеместно используется для обустройства полов, стен, потолков и т. д. В том числе и для создания перекрытий.  Готовы проконсультировать вас и по этому вопросу.
Железобетонные плиты перекрытия бывают нескольких типов:
1.Монолитные полнотелые
2.Многопустотные с круглой или овальной формой каналов
3.Ребристые
4.Шатровые ребристые
Наиболее часто применяют для монтажа круглопустотные железобетонные плиты перекрытия. Они достаточно быстро и серийными партиями изготавливаются на заводах, а значит доступны по цене и представлены широким ассортиментом. Кроме этого они более лёгкие, если сравнивать их с полнотелыми вариантами, да и стоимость ниже.  Само собой прочность таких плит перекрытия должна соответствовать всем нормативным актам, что надо обязательно проверить у производителя.
Первые сложности могут возникнуть уже на стадии расчетов. Мы рекомендуем обращаться в нашу организацию, дабы избежать любых ошибок в монтаже. У нас огромный опыт в этом и многих других направлениях строительства и ремонта домов, зданий и иных сооружений.
Важно правильно посчитать все нагрузки на фундамент и стены, размеры плит и их количество. Заранее надо подготовить инструменты, оборудование, строительные смеси и т.д. Лучше конечно заказывать все комплектующие и расходные материалы с запасом и в одном месте (мы предоставляем  в таком случае скидки).
У тех, кто экономит на найме мастеров, могут происходить разные непредвиденные ситуации. Например, из-за неправильного хранения плит (не удалось быстро найти автокран) они могут треснуть. Это может привести к неприятным последствиям в виде траты времени и средств на ремонт. Но может получиться и так, что придется заказывать и доставлять новые железобетонные плиты перекрытия (неверные расчеты по количеству приведут к такому же результату). Нужно верно приготовить цементный раствор для подушки. Именно на неё и укладываются плиты. Важно чётко и точно их расположить относительно вертикали и горизонтали. Для этого надо правильно и ровно выстроить стены/фундамент, без всяких перекосов. Тогда плиты перекрытия смогут занять своё, заранее рассчитанное место, так же можно их подвигать ломиком, пока цементная подушка еще не застыла, вместо нового подъёма и опускания. Очевидно, что в команде должен быть специалист-стропальщик и профессиональный крановщик. Все-таки плиты достаточно тяжелы и потому важно соблюдать технику безопасности. В строительном деле осторожность превыше всего!
После того как все железобетонные конструкции уложили и подогнали друг к другу, надо позаботиться о заделывании швов между ними с помощью армирующих элементов и заливке раствором. Конечно, наши мастера еще до конечного монтажа проведут теплоизоляцию пустот в плитах. То есть с торцов заполнят отверстия минеральной ватой или пенопластом. Так зимой они не промерзнут. Далее заделают пустотные каналы цементом. Таким образом, после окончательного монтажа плиты перекрытия обретут законченный вид и смогут проявить свои свойства: хорошая тепло и звукоизоляция, высокая прочность, пожаробезопасность, долговечность. При желании можно пропилить или пробить в них отверстия и проёмы.
Готовы взять решение всех задач на себя при монтаже железобетонных плит перекрытия, проведя все запланированные работы точно в срок!

Монтаж плит перекрытия по технологии СНИП для железобетонных покрытий

Если речь не идет о небольшом деревянно доме, где потолок представляет собой простейшую балочную конструкцию, в строительстве сталкиваются с проблемой потолочного перекрытия. Монтаж плит перекрытий и покрытий – наиболее надежный вариант.

Монтаж плит перекрытия

Плиты перекрытия: разновидности

Традиционным материалом для установки являются железобетонные изделия, изготовленные по разным технологиям. Это весьма тяжелые конструкции, для установки которых потребуется специальная техника. К тому же, от правильности их укладки и выбора целиком зависит прочность всего сооружения и условия ее эксплуатации, так что выбирать изделия необходимо с учетом норм СНИП. Расценки на материалы колеблются в зависимости от типа плиты и размера.

Монтаж плит перекрытия

  • Монолитные – наиболее тяжелые и рассчитанные на самую большую нагрузку. Они охотно используются в многоэтажном строительстве, но для небольших зданий – до 5 этажей, являются избыточными.
  • Пустотные – куда более популярный вариант. Сквозь изделие от торца до торца проходят овальные или круглые пустоты. Такие каналы влияют на стойкость к нагрузке, но не критично, и значительно облегчают конструкцию, что сказывается и на стоимости. Кроме того, в пустотном материале можно расположить коммуникации: кабели, гофрированные трубы и прочее. Расценки на изделия считаются самыми доступными, поскольку способ производства довольно прост. На фото – ЖЗБ-изделие с пустотами.
  • Шатровые – имеют вид лотка со сглаженными ребрами. Такое строение позволяет обойтись без ригелей или других балочных элементов. Также упрощаются работы по звукоизоляции и отделке помещений.
  • Ребристые или П-образные – такая конструкция оснащена двумя продольными ребрами жесткости. Это уменьшает материалоемкость изделия, но сохраняет прочность. Такие модели отличаются высокой стойкостью на изгиб, но применяются в основном при строительстве нежилых помещений, наподобие гаража. На фото – П-образные ЖЗБ.

Все виды плитных ЖЗБ можно использовать в качестве фундамента. Технология укладки и выбор материала зависят от характера фундамента и этажности здания, но требованиям СНИП такой вариант удовлетворяет.

Если для укладки потолка нет нужды в чертеже, то для сооружения основания дома чертеж необходим.

Монтаж плит перекрытия по СНИП

Даже пустотные изделия имеют весьма внушительный вес, так что технология их укладки непременно включает использование специализированной техники. Кроме того, к обязательным требованиям относится и наличие подъезда к строящемуся зданию. Самостоятельно выполнить такие работы нельзя.

Расценки же во многом зависят от дальности расстояния и размеров здания.

Чтобы уложить потолочные покрытия, необходимы следующие инструменты и материалы:

  • железобетонные плиты;
  • бетонный или цементный раствор;
  • автокран;
  • болгарка в тех случаях, когда материал нужно подрезать;
  • лом и кувалда.

Сама технология укладки очень проста.

  1. На место укладки потолочного покрытия наносят слой цементного или бетонного раствора.
  2. Устанавливают автокран так, чтобы из выбранного участка он мог обслужить максимально большую поверхность будущего потолка.
  3. Автокраном подцепляют за петли железобетонную плиту и укладывают на нужный участок. Как правило, сделать это за один раз не удается. Обычно положение корректируют ломом. Поскольку бетонный раствор схватывается не сразу, этот процесс вполне выполним.
  4. Расценки на монтаж плит перекрытия зависят от необходимости резать материал. Резка производится болгаркой с алмазным диском и кувалдой.
  5. Уложенные перекрытия закрепляют к стенам анкерами сквозь петли.
  6. Русты, образующиеся между плитами, тщательно заделывают.

На видео монтаж покрытия по требованиям СНИП рассматривается более наглядно.

Требования по монтажу плит перекрытий

При укладке необходимо выполнять несколько правил.

  • Несущие стены перед укладкой должны быть максимально ровными по высоте. Для этого используется балка: она размещается на двух противоположных стенах и строительным уровнем проверяется. Измерения проводятся через каждые 1–1,5 м. При необходимости перепады высоты выравнивают бетонной смесью.
  • Если материал угадывают на пенобетонные, газобетонные, стены из шлакоблоков, то согласно технологии предварительно проводят армирование. Высота пояса составляет не менее 15 см.
  • Перед монтажом пустоты заделывают, чтобы избежать промерзания. Согласно требованиям СНИП пустоты заполняют керамзитом или битым кирпичом, а затем заливают бетонным раствором.

Технология укладки ребристых плит

Правила укладки плит перекрытий на конструкцию

Монтаж перекрытий в строящемся здании может осуществляться различными способами, в том числе с использованием металлических или деревянных балок, путем обустройства монолитной ЖБ плиты. Но самым распространенным вариантом является укладка плит перекрытия – готовых конструкций из железобетона.

Прочность и надежность здания напрямую зависит от соблюдения технологии при монтаже плит.

Область применения плит перекрытия

Плиты перекрытия используют при создании несущих конструкций здания. Их можно разделить на ребристые плиты , плиты пустотные и облегченные плиты. Сфера применение железобетонные плиты перекрытия при строительстве домов не только многоэтажных , но и коттеджей довольно обширна: их используют при возведении несущих частей здания и сооружений. Принимая во внимание не высокую стоимость плит перекрытия можно отметить , что они пользуются огромным спросом. Широкое применение им нашли и строительные компании и частные лица.

Виды железобетонных плит перекрытия

Производители выпускают несколько видов ЖБ плит стандартных типоразмеров для обустройства перекрытий:

Наиболее активно используются плоские и многопустотные плиты. При этом плоские (ПТ), толщиной от 80 до 120 мм, выполняют функцию доборных элементов. Они меньше многопустотных по длине и ширине, и применяются для перекрытия кладовок, санузлов, узких коридоров и т. д.

Среди многопустотных ЖБ плит наибольшей популярностью пользуются круглопустотные (ПК) и плиты непрерывного формования (ПБ). Наличие пустот уменьшает вес плиты и повышает ее тепло- и звукоизоляционные показатели.

Плиты ПК используются для строительных работ на протяжении нескольких десятилетий. Стандартные изделия массового производства имеют толщину 220 мм и длину от 2700 мм до 9000 мм с шагом 300 мм. Ширина составляет 1000 мм/1200 мм/1500 мм/1800 мм.

Стандартные круглопустотные плиты применяются в индивидуальном строительстве, но на этапе проектирования постройки важно учитывать их габариты и особенности монтажа – от этого зависит расстояние между стенами, на которые будет опираться плита. Изготовление плит ПК под заказ нестандартной длины заметно повысит их стоимость, так как производителю придется изготовить специальную опалубку.

Плиты ПБ имеют ту же толщину и ширину, что и ПК, при этом технология изготовления позволяет получать ЖБ непрерывного формования любой длины. Это дает возможность заказывать конструкции требуемой длины для строительства по индивидуальному проекту. К недостаткам плит ПБ относят отсутствие всесторонне проработанной нормативной документации и относительно малый опыт применения.

Плиты перекрытия в Иваново. Купить жб плиты с доставкой в Иваново

К основному виду железобетонных изделий, можно отнести широкий перечень монолитных, пустотных плит межэтажных перекрытий и плит покрытий оснований крыш. Жб плиты применяются в большинстве строительных работ, связанных с устройством сборных несущих конструкций и межэтажных перекрытий. В устройстве перекрытий, плиты практически вытеснили технологию монолитного бетонирования перекрытий. Это связано в большей степени с возможностью поставки и монтажа плит в короткие сроки. Монтаж жб плит происходит с меньшими затратами, связанными с дополнительным изготовлением строительных конструкций, а также затрат на арендуемую спецтехнику и нанятую рабочую силу.

Плиты перекрытия применяются при строительстве объектов частного жилого, гражданского, промышленного и коммерческого назначения. Железобетонные плиты перекрытия, позволяют выполнять работы в области капитального строительства. Позволяют вести работы на объектах любой сложности, от возведения объектов ИЖС, жилых частных домов, коттеджей, до многоквартирных домов. Наряду с жилыми объектами, плиты перекрытий применяют в коммерческой застройке, при возведении магазинов, торговых павильонов, складов и небольших производственных помещений. Железобетонные плиты перекрытия производятся в соответствии с обязательными требованиями ГОСТ и ТУ, с применением передовых технологий. Плиты перекрытия от проверенных производителей, поставляются в соответствии с размерами и чертежами, отвечающие требованиям проектной документации на каждый возводимый объект.

Укладка плит перекрытия на фундамент: правила установки

При строительстве зданий из кирпича, пенобетонных или газобетонных блоков обычно выполняют укладку плит перекрытия на фундамент или стены цокольного этажа.

Если фундаментное основание или цоколь выполнен из фундаментных блоков, а не представляют собой монолит, требуется усилить конструкцию монолитным бетонным армопоясом. За счет этого:

Фундаментные блоки изготавливаются без армирования, поэтому они теряют прочность при нагрузках на изгиб. Именно такие нагрузки возникают, когда на конструкции из блоков укладывают плиты перекрытия, так как опорой служит не вся ширина блока, а только полоса с внутренней стороны.

Избежать риска разрушения фундамента или стен цоколя помогает армирование монолитного бетонного пояса. Согласно нормативам, его толщина должна составлять 200 мм, материалом изготовления служит бетон В20. Пространственный арматурный каркас состоит из четырех прутов, уложенных вдоль стены и соединенных между собой по вертикали и горизонтали стальными стержнями.

Этапы строительства своими руками

Окончательная конструкция ребристого монолитного перекрытия должна представлять собой плиту, совершенно ровную сверху, и в нижней части имеющую балочную усиливающую конструкцию. Причём плита и балки заливаются одновременно, образуя едино-монолитную конструкцию, из-за чего она набирает максимально возможную прочность.

Чаще всего при самостоятельном возведении в качестве опалубки используются специальные короба, изготовленные из ударопрочного пластика. Изготовить опалубку можно и из листов пенопласта, скрепленных между собой. Они укладываются на специально сооружённом настиле, который снизу подпирается стойками – это предотвратит провисание настила с момента залива бетонной смеси и до её полного схватывания.

На настил и стойки с целью экономии можно пустить лес, который впоследствии будет использоваться для строительства кровли. Более дорогим вариантом будет инвентарная опалубка.

Проёмы, которые образуют балки, прокладываются по всей длине арматурным каркасом, состоящим из прутов арматуры диаметром 12-16мм (в зависимости от предполагаемых нагрузок) и обвязки (примерно 6-8мм). Вся верхняя плоская часть усиливается арматурной сеткой (в 2 слоя) с шагом 10-20см.

Арматуру укладывают так, чтобы со всех сторон ее закрывал защитный слой бетона не менее 20 мм в толщину. После того, как все составные части будущего перекрытия уложены и надёжно закреплены стойками, начинается заливка бетона.

Идеальным считается то перекрытие, плоскость которого была залита за один раз, поэтому самостоятельное замешивание раствора в бетономешалке крайне нежелательно. Это приведёт к тому, что плита не будет иметь одинаковую прочность по всей площади а, следовательно, появятся аварийно-опасные места.

Для того, чтобы получить надёжное перекрытие с максимальным запасом прочности используйте покупной бетон, доставляемый на стройплощадку в «миксере» (самостоятельно довольно сложно соблюсти правильную дозировку всех составляющих бетонной смеси). Таким образом, вы сможете залить плиту за один раз, и она получится абсолютно надёжной.

Укладка железобетонных перекрытий на стены

Технология укладки плит перекрытия на стену выбирается с учетом особенностей материала, из которого возведены стеновые конструкции.

Стены из газобетона

По контуру постройки из газобетонных блоков требуется возвести бетонный армопояс. Монолитная конструкция обустраивается на внешних несущих стенах, а также на внутренних, если они стоят на фундаментном основании.

Глубина опирания при укладке плит на газобетонные блоки должна соответствовать нормативам:

Стены из кирпича

Стены из кирпича возводятся на полную толщину до запроектированной высоты потолка. Далее кладка выполняется только с внешней стороны здания, благодаря чему формируется ниша, куда будет уложен край плиты перекрытия.

Минимально допустимая глубина опирания по нормативам составляет 90 мм. Но при проектировании обычно предусматривают глубину опирания 120 мм (половина кирпича) и формируют нишу глубиной 130 мм, чтобы оставить термоизоляционный зазор, иначе перекрытие будет служить мостиком холода.

Для укладки плит перекрытия на кирпичную стену применяют тот же раствор, что использован для кладки кирпичей.

Видео описание

Анкеровка плит перекрытия по периметру дома.

Примечание: все фундаментные болты применяются по условиям дальнейшей эксплуатации и методу установки, но это уже тема для другой статьи.

Приступаем к анкеровке


Анкеровать перекрытия можно по прямой или крест-накрест Источник gidfundament. ru
Сначала посмотрите, как выглядит анкеровка плит перекрытий. на чертеже (изображение вверху) – принцип достаточно простой, хотя на практике могут возникнуть несущественные затруднения. Вы видите, что плиты соединяются не только между собой, но и с несущими стенами, куда опираются их края. Кроме того, там показано, что анкеровка может быть прямой или крест-накрест, но это ничего не меняет в техническом плане. Как уже было упомянуто выше, мы не станем разбирать в подробностях монтаж стен, перекрытий и фундаментных болтов – это все отдельные темы. На данном этапе нам достаточно того, что фундаментная лента и несущая стена имеет анкеры, которые понадобятся для фиксации перекрытий.


Во время захвата стропами паука уши загибаются в средину Источник youtu.be/wGmvsHV_Vak

Представим себе, что все перекрытия на цоколь фундамента или несущую стену уже установлены, то есть, разложены по местам при помощи крана, и мы имеем площадку, по которой можем ходить, складывать там инструменты и материалы. Безусловно, прежде чем приступать к анкеровке перекрытий, нужно обязательно проверить, как они уложены: нет ли слишком больших зазоров между ними или не надвигается ли какая-то плита на самонесущую стену. Если что-то обнаружите, то лучше сразу исправить, пока кран находится на строительной площадке.

Для подъема и монтажа перекрытий используется приспособление, которое стропальщики называют пауком – это 4 троса с крючьями, зафиксированные на одном кольце, которое надевают на крюк крана. При подъеме от массы ЖБИ уши на них загибаются внутрь, так как стягиваются пауком и вам придется это исправить. Для этого небольшой кувалдой просто отогните уши назад, к наружному краю перекрытий с небольшим наклоном (не более 20-25°). Если при этом как-то мешает бетон, прикрывающий верхнюю часть полости – просто разбейте его на расстояние 13-15 см в сторону края.


Крючья для анкеровки лучше всего делать из гладкой арматуры Источник youtu.be/wGmvsHV_Vak

Ребристые перекрытия: особенности, назначение и монтаж

Устройство перекрытий – основной этап при сооружении любого объекта, имеющего более одного этажа. Безопасность сооружения во время его эксплуатации зависит от правильности выбор строительного материала. Покрытия должны разделить нагрузку этажей в равных пропорциях на несущие стены. Один из видов конструкций из качественного железобетона – ровные ребристые перекрытия, которые выдерживают огромный вес при значительном расстоянии между балками, что удобно при индивидуальном строительстве, промышленной и масштабной.

Плиты перекрытий железобетонные ребристые

Плюсы и минусы пустотных и ребристых плит перекрытия

Плиты перекрытия (ПП) – это горизонтальные поверхности, которые используют не только для межэтажных перегородок, но и для того, чтобы отделить крышу или подвал от примыкающих к ним этажей.
На заметку! Некоторые разновидности ПП применяют для сооружения стен.

Плиты не только испытывают и распределяют огромные нагрузки (вес внутренних перегородок, мебели, оборудования и людей), но и являются важным элементом жесткости конструкции всего строения в целом. Для изготовления ПП используют тяжелый бетон, а также легкий и силикатный. Армирование обязательно.

Характеристики материала и типы

При значительных нагрузках покрытия, необходимее для устойчивости сооружения, снабжаются дополнительными и армированными ребрами. В основном они используются, когда производится монтаж чердачных перекрытий, в конструкциях предприятий промышленности, в меньшей степени для строительства жилых домов, по причине обработки плиты снизу. Используются покрытия в районах холодных районах с повышенной влажностью, благодаря высоким техническим характеристикам. Необходимы плиты для оборудования комнат с химической или огневой агрессивностью.

Плиты: назначение и особые технические характеристики

Ребристые перекрытия состоят из особых продольных элементов, которые, по сути, являются балками, работающими на изгиб и целой плиты. При огромных нагрузках докладываются поперечные ребра.

Технические особенности покрытия : из области растяжения бетон убирается, а области сжатия он наоборот концентрируется. Необычная поверхность и специальное качественное армирование позволяет значительно сэкономить бетонный компонент, при этом снизив толщину материала не изменяя его прочности.

В основном такие плиты используются для перекрытий на чердаках жилых объектов, промышленных сооружений, если расстояние между несущими конструкциями не больше 6 метров. В жилых комнатах покрытия с ребрами гост основном не используется из-за необходимости в обработке нижней поверхности.

Технические характеристики и маркировки

На сегодняшний день предприятия по производству ЖБИ выпускают в продажу различные виды плит гост: конструкционного особо тяжелого, потрясающе легкого, силикатного достаточно плотного бетона. Присоединительные и габаритные размеры материалов, их форма должна соответствовать ГОСТ 28042-89. На основании этого железобетонные плиты могут иметь следующие размеры: 3х6, 3х12, 1,5х6, 3х18,1,5х12 метров.

Монтаж железобетонных плит перекрытия

Перекрытия устанавливаются только при помощи башенного или автомобильного крана, при этом следует произвести точный расчет. Для того чтобы схватить изделие надежным креплением грузоподъемного механизма, необходимы петли для монтажа. Их состояние и наличие проверяют во время приобретения и перед их установкой.

Монтаж плит: расчет расстояния между балками

Особенности установки ребристой поверхности, состоит в следующем:

Снаружи сооружения должен остаться край, размеры которого не должны быть менее 0,15 м для кирпичной кладки. Такое же расстояние должно быть между плоскостью соприкосновения плит с несущими балками.

Железобетонные конструкции: виды плит

Для того чтобы понять как выложить материал, необходимо знать технические правила и технологию, предъявляемые к укладке плиты перекрытия. Разделить конструкции из железобетона можно таким образом:

Некоторые потребители используют в строительстве железобетонные монолитные плиты, что относится к более дорогим вариантам и по карману не каждому. Даже верно сделанный расчет, не поможет в этом случае сэкономить. Самые популярные виды материала гост – крулгопустотные железобетонные. Они отличаются хорошей звукоизоляцией и теплопроводностью.

Что понадобится, чтобы произвести монтаж и расчет перекрытия

Для укладки материала гост, необходимо, следующее:

Нельзя сказать, что установка ребристой поверхности простое дело, так как это довольно рискованная и трудоемкая работа.

Фундамент у любого жилого объекта не может быть полностью гладким и ровным, поэтому прежде чем произвести монтаж стоит поработать над его поверхностью, к примеру, выложить на бетонной основе ряд кирпича. Убедится насколько ровная поверхность с помощью строительного уровня. Положить материал гост можно только на исключительно ровную поверхность, ведь от этого в дальнейшем будет зависеть срок эксплуатации здания в целом.

Необходимо позаботится о том, чтобы фундамент был как можно прочнее, потому что из-за небрежности грунта он может деформироваться, несмотря на то, насколько специалисты подошли к работе и при укладе перекрытий сооружение через некоторое время покосится.

ХОРОШО ВИСИМ.

Тонкости монтажа навесных конструкций на ПГП


Наиболее распространенные вопросы, которые получают технические специалисты ВОЛМА от потребителей, связаны с монтажом шкафов, полок, телевизоров и другого навесного оборудования на перегородки из пазогребневой плиты.
Почему-то в умах околостроительного сообщества поселился миф, что на пустотку ничего нельзя повесить.

Так вот, пришло время миф этот развеять. Предлагаем вашему вниманию ряд рекомендаций, которые позволят Вам использовать перегородки из ПГП на все 100%.

Пустотелая плита выгодно отличается от своей полнотелой сестры вполне логичной легкостью при сохранении прочностных характеристик. Пустотелость позволяет снизить вес плиты на четверть. Таким образом, она становится дешевле, ее проще доставлять и монтировать.

При всех плюсах, время от времени потребители с опаской относятся к этому материалу, в связи с определенными сомнениями о возможности что-либо повесить на стены, возведенные из него. Можем однозначно сказать, что на перегородки из ПГП с легкостью можно монтировать кухонные гарнитуры, книжные полки, крупноформатную электронику. Важно правильно распределить нагрузку и использовать подходящие крепежные элементы.

Распределяем нагрузку

Согласно рекомендациям по допустимой нагрузке, перегородка из пазогребневой плиты спокойно может выдержать монтаж навесного оборудования не менее 100 кг на квадратный метр, если крепление осуществляется в двух и более точках. К слову, вес телевизора диагональю 55 дюйма – 16 кг, а кухонного шкафа, нагруженного посудой – 25-30 кг. Важно именно распределить нагрузку на несколько точек

Определяем точки крепления

Геометрия плиты и размещение пустотных каналов в ней четко определены. Для того, чтобы избежать попадания в пустотный канал, необходимо рассчитывать точку монтажа ближе к горизонтальному шву. В плитах ВОЛМА между ближайшими пустотными каналами верхней и нижней плиты находится полнота примерно 70 мм (по 35 мм вверх и вниз от шва).

«Монолитим» плиту

Если в полноту попасть не удалось или же монтаж требуется в определенном месте, где проходит пустотный канал, то есть простой способ – «запломбировать» плиту в точках крепления.

В местах, куда будут забиваться дюбеля, нужно пустотелую плиту сделать полнотелой. Для этого просверливаем плиту до пустотного канала. Через получившиеся отверстие «вдавливаем» гипсовую монтажную смесь в пустоту, постепенно заполняя ее. Для этого можно использовать строительный шприц, тубу из-под герметика или кондитерский мешок. После застывания монтажной смеси, работаем как обычной монолитной плитой.

Выбираем крепежные элементы

Чтобы не гадать где проходит пустотный канал и не «пломбировать» его, для монтажа оборудования на перегородки из пустотелых ПГП необходимо использовать УНИВЕРСАЛЬНЫЕ дюбели d=8 мм или 10 мм. Они отличаются от обычных возможностью при попадании в пустоту сворачиваться в узел и становится подобием гайки, а при попадании в полноту просто распираются и держат за счет сил трения. Сверлить отверстие под установку дюбеля необходимо только в безударном режиме и сверлом на 1мм меньше выбранного дюбеля.

Если перегородка двойная, то наилучший вариант для крепления тяжелого навесного оборудования (например, сантехники) – это сквозные пружиненные дюбели.

Можно и подстраховаться

Если вес навесного оборудования велик, либо в качестве подстраховки (вдруг кто рукой повиснет на кронштейне), можно применить и химическую анкеровку. Для обеспечения оптимального растекания химического анкера в отверстие вставляют сетчатые гильзы, равного диаметра с отверстием. В качестве крепежного элемента в химический анкер, чаще всего, вставляют резьбовую шпильку.

Расчет перекрытий и их размеры


Закрепить надежно фундамент можно при помощи армированной сетки, на которую и будут затем наноситься строительный раствор и крепится перекрытие. Рекомендуется воспользоваться цементом М100, но не ниже. Высота слоя из цемента должна быть не меньше 50 см.
Перед установкой гост необходимо их подготовить. В том случае если имеются какие-либо изъяны, сколы или выступы, их необходимо нейтрализовать. Для того чтобы выяснить, как произвести монтаж плиты, перед их установкой стоит сделать расчет, таким образом чтобы расстояние между ними позволило закрыт все части. Карта, расчета довольно проста.

Перед тем как приступить к укладке гост формируется подожка из бетона. Монтаж строительного материала осуществляется исключительно при помощи автокрана, так как весят они не мало. При укладке стоит проследить за тем, чтобы каждое перекрытие легло ровно, при этом все элементы между собой должны четко быть состыкованы. Благодаря тому, что сформированная нами подложка будет некоторое время подвижна, так как цемент не застывает сразу же, можно легко исправить неточности установки, аккуратно поправляя их ломом. Изучить процесс более подробно поможет карта, со схемой установки.

Техника укладки перекрытия

Производить монтаж гост следует исключительно на капитальные стены будущей комнаты. Сооружение перегородок внутри осуществляется уже после установки перекрытий, опирающихся на стену на 12 см. Смежные материалы крепятся между собой строительными петлями. Для работы лучше воспользоваться цементно-песчаным раствором, жидкой консистенции, с хорошо просеянным песком, в противном случае попадание даже самой маленькой крупинки может привести к деформации потолка и пола.

После того, как были получены все размеры и осуществлена установка покрытий гост, между ними остаются рабочие швы, которые необходимо аккуратно зачистить. Щели при этом заполняются паклей, предварительно смоченной в гипсовом готовом растворе. Пакля должна хорошо улежаться. После высыхания смеси из гипса значительно увеличивается ее размер, благодаря чему пакля будет прижата максимально к стене. После оставшиеся щели затирают известково-гипсовой смесью. Торцы также заделываются, чтобы плиты в холодное время года не промерзали.

Монтаж поверхности гост: важные нюансы

Иногда возникает потребность сделать конструкции несколько короче. Для того чтобы разрезать материал из железобетона, необходимо воспользоваться мощной надежной болгаркой. Но резать железобетонную поверхность полностью не надо.

Достаточно просто сделать надрез слегка наверху, сильно ударить кувалдой, тогда будут видны лишь арматурные прутья, которые разрезают болгаркой. Бывают случаи, когда необходимо отделить продольную, а не поперечную часть, для этого разрезается металлическая сетка, выступающая в качестве армирующего каркаса и поверхностный слой.

Все работы с данным видом материала и его укладку не стоит делать самостоятельно, ведь для этого необходимы специальные знания и определенные навыки в работе. Кроме того безе крана, установить плиты просто не получится из-за их достаточно тяжелого веса. Поэтому обратитесь за помощью к настоящим мастерам своего дела, и дом прослужит вам много лет, сохраняя свою устойчивость и форму.

Источник

Плит покрытия монтаж

Как правило, плиты покрытия имеют длину 6 м при ширине 1,5 и 3 м и длину 12 м при ширине 3 м. Строповку плит создают четырехветвевым стропом типа «паук» либо, что почаще, траверсами. Установка плит осуществляют в одном потоке с фермами (балками покрытия), потому сходу опосля установки очередной фермы укладывают очередной ряд плит.

При бесфонарной кровле плиты покрытия рекомендуется укладывать от 1-го конца фермы к другому, начиная со стороны ранее смонтированного просвета, при наличии фонарей — от концов ферм к середине просвета. Плиты покрытия укладывают по разметке на верхних поясах ферм (балок) с целью обеспечения проектного положения их в плане на стропильной конструкции.

Первая плита покрытия, установленная на стропильные конструкции, приваривается в 4 опорных узлах. Закладные детали каждой следующей плиты не наименее чем в 3-х узлах опирания должны быть приварены к закладным деталям верхнего пояса фермы (четвертый угол плиты оказывается недоступен для сварки).

При укладке в каждой ячейке первой плиты один монтажник находится на плите, уложенной в смежной ячейке, 2-ой — на лестнице-площадке, навешенной на колонну. В предстоящем оба монтажника перехо­дят на вновь уложенную плиту для приемки и укладки следующей.

Крайние плиты покрытия должны оснащаться инвентарной конструкцией огораживания. Швы меж плитами заделывают цементно-песчаным веществом на быстротвердеющем цементе либо мелкозернистой бетонной смесью.

В одноэтажных промышленных зданиях могут быть предусмотрены в качестве частей покрытия болышеразмерные плиты-оболочки, плиты 2Т, остальные индустриальные изделия, которые почаще всего поступают на объект с уже выполненным утеплителем и кровлей.

Складирование плит покрытия осуществляется в рабочей зоне монтажного крана вкупе с иными элементами, входящими в монтажный поток. Плиты укладываются в штабели до 8…9 шт., время от времени устраивают штабели с 2-ух сторон от монтажного крана. Нужно, чтоб на этих штабелях все плиты укладывались вполне в монтируемом просвете. Лишь для плит покрытия, как более легких частей каркаса, допустимо изменение вылета крана при укладке частей на две примыкающие фермы. Хорошим решением является применение в качестве монтажного крана с удлиненным гуськом, что дозволит на основном крюке подымать и монтировать фермы и балки, на другом крюке на гуське — плиты покрытия.

Распорку меж фермами снимают опосля укладки и приварки к ферме закладных деталей плиты, уложенной у распорки. Установка же­лезобетонных плит покрытия по стропильным опорам выполняют в той же последовательности и теми же приемами, как по фермам.

процесс строительства бетонной плиты перекрытия

В отличие от заливки бетона на месте, для производства высококачественного сборного железобетона в ограниченных заводских условиях используется передовой производственный подход. Определите соответствие огибающей и отклонение развала. (F–min) профилирование пола для новых и существующих складов и распределительных центров VNA. www.MattRisinger.comНа юге наиболее распространенным фундаментом является плита на уровне. Пол из бетонных плит, подвергающийся воздействию прямых солнечных лучей, является одним из наиболее эффективных способов поглощения и сохранения тепла в вашем доме. Процесс строительства бетонной плиты пола. Плиты перекрытий могут варьироваться от простых цокольных перекрытий до тяжелых промышленных полов. Плита перекрытия представляет собой железобетонную плиту толщиной около 5-6 см. В этом Руководстве описываются и иллюстрируются различные типы бетонных перекрытий и подвесных полов, пригодных для жилых зданий, начиная от отдельных домов и заканчивая многоквартирными домами средней плотности. Создание бетонной плиты Перед началом процесса откидной конструкции бетонная плита заливается для создания пола, на котором будут создаваться откидные панели.Укладка цементобетона… Когда сталь подвергается напряжению перед нанесением бетона, этот процесс известен как предварительное натяжение. Проектирование плит и консультации. Расстояние между стальными стержнями 4. Вес этих неподдерживаемых краев, а также любая другая нагрузка на пол создают растягивающие напряжения в верхней части плиты, в результате чего возникают трещины. Плитный фундамент, рабочий проект; основы. Геодезист для установки перекрестной ссылки. Железобетонная плита первого этажа, стоящая непосредственно на грунте или фундаменте, называется несущей плитой, тогда как другие плиты, находящиеся в здании, известны как подвесные плиты.Эта конструкция аналогична деревянному полу выше, но использует либо сборные бетонные доски, либо небольшие сборные бетонные балки с бетонными блоками, уложенными между балками. Подвесной бетонный пол. Плита скатной крыши: Скатная крыша представляет собой наклонную плиту, обычно возводимую на курортах для придания естественного вида. Есть несколько факторов, которые могут повлиять на качество конечного продукта в этом процессе, то есть построенной конструкции. Проект бетонной плиты и деталировка выполняется квалифицированным инженером-строителем.Отделка механических планок; установить сантехнику: установлены осветительные приборы, розетки и выключатели… Системы сборных полов имеют дополнительное преимущество, заключающееся в сокращении трудозатрат на строительной площадке. Собрать и установить опалубку для плиты; 2. Напольные покрытия, уложенные на прочный ровный бетонный пол, будут служить гораздо дольше. Подготовьте подстилку из плит. Арматура помещается в многоразовые и регулируемые формы, а бетон заливается, вибрируется и затвердевает. Процесс возведения бетонной плиты перекрытия включает в себя монтаж опалубки, размещение арматуры, заливку, уплотнение и отделку бетона и, наконец, снятие опалубки и отверждение бетонной плиты.Этот тип напольного покрытия имеет следующие преимущества. Гарантия качества стальных прутков. Полномасштабные испытания композитной системы деревянного пола в Университете штата Орегон. Отметьте линию смещения 100 мм от заднего края здания. 2. Глава 4 – Достаточность прочности бетонных плит и опалубки, с. 347.2R-8 4.1—Нарастание прочности материала бетона в раннем возрасте 4.2—Коэффициенты нагрузки конструкции 4.3—Несущая способность бетонных плит в раннем возрасте 4.4—Требования к эксплуатационной пригодности 4.5—Соответствие опалубки Глава 5—Примеры конструкции, с. 347.2R-10 5.1—Двусторонняя конструкция плиты Этап 1. На этой странице рассказывается о том, как построить бетонную плиту с утолщенным краем на фундаменте из FPSF на грунте с высоким уровнем грунтовых вод для предотвращения морозного пучения, сначала установив дренаж под плитой. … Производство бетона. Выдерживание бетона и снятие опалубки Сместите положение стены на 200 мм. Это гарантирует, что … Если ваш … Фото любезно предоставлено Construction Photographs.com Выровняйте наклонные формы бетонных панелей Они обычно могут охватывать большие расстояния, чем деревянные балки.Установите любые черновые водопроводные или электрические трубы, а также муфты для трубопроводов кондиционирования воздуха и… Объединение этих двух элементов (цемент и стержень) в строительстве известно как «армированный цементобетон» (ЖБ) или железобетон (ЖБ). Проект железобетонной плиты включает рекомендации по глубине плиты, пролету плиты, нагрузкам на плиту и арматуре, необходимой для плиты. ; Это конструкция, сформированная из единого материала, собранная и выкопанная. Обе стены, плиты, лестницы, а также дверные и оконные проемы отлиты на месте монолитным методом.Расширение: расширение бетона из-за теплой погоды или даже замерзания воды в бетоне также может привести к образованию трещин. Он состоит из плоской горизонтальной поверхности, известной как балки, вертикальных элементов, называемых колоннами, и плоских плоскостей, называемых плитами, которые являются полом, на который мы ступаем. Связанная плита на страницах фундамента: Сборка и установка опалубки Подготовка и размещение арматуры Заливка, уплотнение и отделка бетона Затвердевание бетона и снятие опалубки. Гибка и связывание стальных стержней 3. Изоляция типа «сэндвич» также заключена в каждую панель здания.Способ формирования бетонной плиты перекрытия включает в себя устройство опалубки, укладку и армирование пола. Первый этап – это сбор и установка опалубки, второй этап – приведение в порядок и размещение арматуры, третий этап – заливка, уплотнение и отделка бетоном. Деревянно-бетонные композитные перекрытия имеют больший пролет, чем обычные деревянные перекрытия, тем самым уменьшая количество колонн и несущих стен в здании и делая его более конкурентоспособным на рынке. Скорость строительства – бетонные полы можно возвести быстро. Эти трещины часто образуются в новом бетоне и обычно вокруг объектов ближе к центру плиты, таких как трубы, водостоки, колонны и т. д. Мы находимся в процессе проектирования нового дома, который будет построен на бетонной плите соответствующего уровня, и план иметь полированные / окрашенные бетонные полы по всему первому этажу. Внутренний бетонный пол на новой конструкции из бетонной плиты класса At Grade. Иногда может быть 7 см, зависит от покрытия арматуры.Монолитное определение: Монолитное строительство – это процесс, при котором здание строится монолитно с использованием однородной смеси. Бетонирование. Затем рабочие заливают бетон в подготовленные формы для создания панелей. Заливка, уплотнение и отделка бетонной плиты пола; 4. Подвесные плиты обычно наращивают двумя способами: 1. Завершают с наименьшим усилием и движениями терки, необходимыми для получения гладкой поверхности. Измерения ровности и ровности бетонного пола (FF/FL). Сборный бетон.На склоне холма должно быть по-другому, чем на равнине. Процесс строительства бетонной плиты перекрытия включает в себя монтаж опалубки, размещение арматуры, заливку, уплотнение, финишную отделку бетона и удаление отверждения и опалубки бетонной плиты. 1. Спокойнее жить. Распределите бетон по площади плиты как можно ближе к ее конечному положению, а затем разровняйте его в точном месте. На этом этапе делаем крепление опалубки. Использование бетонного пола/опор ускоряет завершение строительства первого этажа.Существует множество различных почвенных условий и соответствующих конструкций плит. Простота конструкции и обслуживания. Экономичность по сравнению с напольной плиткой и мрамором. Пошаговая процедура для устройства пола из цементного бетона. Правильно спроектированная с максимальным воздействием зимнего солнца в середине дня, плита будет поглощать энергию солнца в течение дня, а затем излучать это тепло, когда температура падает по вечерам. Протестируйте при 800-процентной нагрузке. Если вы хотите установить изоляционные плиты, это также рассматривается на этом этапе. Как построить бетонную плиту 1 Соберите каркас бетонной плиты. 2 Раскопайте область. 3 Добавьте гравий. 4 Смешайте бетон. 5 Залейте бетонную подушку. 6 Стяжка бетона. 7 Закончите бетонную подушку. Плита перекрытия (также называемая плитной плитой или ажурной плитой) представляет собой железобетонную плиту минимальной толщины 5–6 см. Бетонное строительство — это сложный процесс, который включает в себя несколько действий, от штриховки и смешивания ингредиентов до заливки свежего бетона в формы и отверждения новой конструкции.Бетонные полы не гниют и не подвержены влиянию влаги, насекомых или грибков. 3. Измерения сверхплоского пола. Подготовить и разместить арматуру для плиты; 3. Плита первого этажа, уложенная непосредственно на грунт или фундамент, называется несущей плитой. Первый этап – это сбор и установка опалубки, второй этап – приведение в порядок и размещение арматуры, третий этап – заливка, уплотнение и отделка бетоном. Это также называется пластинчатой ​​​​плитой. Основание согласно ACI 302.1, «Руководство по устройству бетонных полов и плит», представляет собой слой поверх земляного полотна из «уплотняемой, легко отделяемой, гранулированной насыпи, которая будет оставаться стабильной и поддерживать строительное движение». Другие плиты перекрытий называются висячими, так как они свисают с опор. Хорошая интеграция внутренних и наружных пространств. Сооружение плиты перекрытия выполняется в пять этапов: Фундамент (мелкозаглубленный/глубокий фундамент) В зависимости от грунта первым делом принимается решение о том, какой тип фундамента использовать.Бетонная плита должна быть уложена как можно ближе, чтобы предотвратить сегрегацию, поэтому укладка бетона в большие и отдельные сваи будет препятствовать их смещению по горизонтали в окончательное положение. Бетонный пол обычно представляет собой плоскую плиту, состоящую из бетона, который либо заливается на месте, либо собирается на заводе. Запас материала должен быть достаточным для начала бетонирования. Перенесите сетку и отметьте положение стены на плите. Сервисные работы для плиты: Мы выполним все работы по обслуживанию, такие как электромонтажные работы, работы по СНВ, сантехнические работы… Процесс укладки плиты В соответствии с планом работ укладка железобетонной плиты может выполняться в 4 этапа, таких как опалубка или центрирование и опалубка, гибка и связывание. Стальные стержни MS и укладка бетона 1.Важно правильно подготовить подстилку из плит. Тестирование числа F. Строительство бетонной плиты представляет собой пошаговый процесс, которому необходимо следовать соответствующим образом. Упрочняет слабоусадочные смеси вручную с помощью вибратора или с помощью виброрейки. Это должно быть обеспечено … Плиты перекрытий, начинайте укладку бетона по периметру с одного конца работы с каждой партией, расположенной напротив ранее отгруженного бетона. Процесс строительства железобетонной плиты и подвесных плит включает: Снятие опалубки.Процесс отверждения также контролируется специалистом по бетонным плитам, и нельзя допускать высыхания или замерзания бетона. Цементно-бетонный пол является одним из самых распространенных видов напольных покрытий в жилых домах. 5. Верх плиты сохнет и дает усадку больше, чем низ, края загибаются. Настоящая установка стальных стержней — это не единственное… Вентиляция необходима так же, как и подвесной деревянный пол. Когда требуется пост-натяжная плита: Бетонная плита подвергается давлению с помощью метода пост-натяжения, когда это означает, что сталь подвергается давлению, а бетон сжимается.Однако требуется закрепить часть опалубки… Некоторые виды бетонных плит могут быть более подходящими для конкретного случая. Бетонная плита перекрытия подвергается воздействию сил, прогибается и изгибается. В некоторых случаях базовый слой размещается поверх подстилающего слоя. Иногда плита перекрытия изготавливается сборным способом и создается в строго контролируемой среде, поэтому она сопротивляется напряжению при изгибе. Сегодня мы поговорим об этапах, необходимых для возведения железобетонной плиты первого этажа многоэтажного дома. Типы швов и принцип их работы Швы позволяют бетону немного двигаться, создавая слабые места, где могут образовываться трещины.Идея Формируется. Строительство подъемной плиты (также называемое методом Ютца-Слика) представляет собой метод строительства бетонных зданий путем заливки плиты пола или крыши поверх предыдущей плиты, а затем подъема (поддомкративания) плиты с помощью гидравлических домкратов. Этот метод строительства позволяет для того, чтобы большая часть работ выполнялась на уровне земли, что исключает необходимость формировать напольные работы на месте. Строительство: Введение Бетонные плиты на грунте — очень распространенный тип бетонных конструкций. При уплотнении необходимо соблюдать осторожность […] Исследование допусков на высоту для приподнятых бетонных настилов.Плита пола под формами очищается от любого мусора или стоячей воды. Опалубка 2. Станьте VIP-членом Процесс возведения бетонной плиты перекрытия включает в себя монтаж опалубки, размещение арматуры, заливку, уплотнение и чистовую отделку бетона и, наконец, снятие опалубки и отверждение бетонной плиты. 1. Сборка и установка опалубки для перекрытий. На приведенных ниже схемах показана последовательность монтажа системы сборных балок-плит: Процедура • Разметка 1. Однако, независимо от того, насколько простым или сложным является перекрытие, метод строительства аналогичен и включает ; подготовка земляного полотна и подстилающего слоя, укладка 4.Арматура, также известная как арматурная сталь и арматурная сталь, представляет собой стальной стержень или сетку из стальной проволоки, часто используемую для армирования бетона. 1. Способ формирования бетонной плиты перекрытия включает устройство опалубки, укладку и армирование перекрытия.

Какие красные штаты стали синими, Кормление пожертвований Тампа-Бэй, Самый крепкий виски в мире, Дискорд японское имя, Сидящий стиль кренделя, Рестораны Bishop Arts Завтрак, 3 цифры на 2 трюки умножения цифр, Мужские классические рубашки рядом со мной, Ассистент оператора категории Zalando, Огнеупорная подкровельная стяжка, Вторая и третья форма потока,

Монолитный бетон — обзор

1.

2 Геотекстиль в Европе

Heerten (2015) в своем историческом обзоре геосинтетики в целом и геотекстиля в частности предлагает почти параллельные усилия в Нидерландах, Франции, Великобритании, Германии, Австрии и Дании. Конкуренция была действительно «жесткой» и касалась разных типов тканей и даже разных полимеров для одних и тех же целей. В этом отношении следует признать, что с самого начала крупные химические компании, например, Enka/AKZO в Голландии, Rhone-Poulenc во Франции, ICI в Соединенном Королевстве, Chemie Linz в Австрии и DuPont как в Соединенном Королевстве, так и в Швейцария стала активна по всей Европе со многими инновационными приложениями, иногда даже с необходимыми испытаниями и исследованиями.Как мы увидим, крупные химические компании были первоначальными распространителями своей продукции на заре геотекстиля.

В Нидерландах Джон (1987) сообщил, что геотекстиль был впервые использован в 1956 году. Это напрямую связано с необходимостью найти новаторские строительные решения для использования на их масштабной схеме работ в дельте, которая началась сразу после разрушительного наводнения в 1953 году (см. Википедия для подробностей об этом ужасном событии). Использование тканого геотекстиля в берегоукрепительных работах началось в начале 1960-х годов.В этих защитных работах тканый геотекстиль использовался либо вместо почвенных фильтров под системами защиты от волн, либо в качестве частичной замены ивовых фашин в матрацах для защиты от размыва. Гораздо позже стали использоваться нетканые термоскрепленные ткани в сочетании с высокопрочными тканями в фундаментных матах для мостовых опор и плотин.

Голландцы также первыми придумали использовать два слоя геотекстиля, скрепленных между собой швами через определенные промежутки времени, в качестве гибкой опалубки для монолитных бетонных ограждений.Британский патент, выданный Х. Дж. Ф. Хиллену из Голландии в 1968 г. на эту концепцию, имел дату приоритета в октябре 1964 г. (Koerner and Welsh, 1980). Высокопрочный тканый геотекстиль, продвигаемый в основном Enka/AKZO и TenCate/Nicolon, использовался на очень мягких насыщенных грунтах для того, что впоследствии стало известно как базальное армирование (Hoogendoorn, 1977). Кроме того, первоначальная концепция сборных картонных вертикальных дренажей (PVD) была изменена на толстый иглопробивной нетканый геотекстиль, а затем на полимерный дренажный сердечник, окруженный геотекстильным фильтром/сепаратором (Risseuw and Elzen, 1977).

Нидерландская геотекстильная организация была одной из первых профессиональных организаций, объединивших людей из производственных, проектных, испытательных и правительственных учреждений, и была предтечей многих других (Ogink, 1975; Van Santvoort, 1995).

Во Франции Giroud (1986) сообщил, что Rhone-Poulenc начала производство иглопробивных нетканых материалов из непрерывных нитей в 1960-х годах. Использование нетканых материалов на грунтовых дорогах для разделения и стабилизации началось в 1968 году.Вскоре после этого были построены тканевые стены и дамбы (Керн, 1977 г.) и насыпи (Пуиг и др., 1977 г.). На плотине Валькро использовались геотекстильные фильтры как для внутреннего дренажа, так и для верхнего покрытия (Giroud et al. , 1977). Это конкретное приложение регулярно пересматривалось и показало отличное обслуживание, предоставляемое на протяжении многих лет (см. Loudiere (1977) для аналогичных применений земляных плотин). Кроме того, было разработано и реализовано интересное применение укладки непрерывных полиэфирных нитей вместе с песком для строительства стен и откосов (LaFlaive, 1984).

В Соединенном Королевстве химическая фирма ICI сыграла важную роль в представлении термоскрепленных нетканых материалов строительному сообществу, начиная с 1970-х годов. Это прямое взаимодействие с зарождающимся геотекстильным сообществом было подтверждено окончательной публикацией 31-страничного руководства под названием « Проектирование с помощью Terram », в котором основное внимание уделялось нетканому материалу из спанбонда. На момент публикации это был прорывной документ. Также следует отметить, что профессор Макгоун из Университета Стратклайда был одним из первых ученых, занимавшихся испытаниями геотекстиля и применением его в полевых условиях, например, ткани на грунтовой дороге над верховым болотом в Шотландии (McGown and Ozelton, 1973). ICI спонсирует исследования в университетах; например, в 1968 году они совместно с Хили и Лонгом совместно с Хили и Лонгом спонсировали исследования дренажа в Университете Коннектикута, которые разработали пластиковую сердцевину, окруженную нетканым спанбондом, назвав его «плавниковым дренажом» (Hunt, 1982). Интересный аспект использования нетканых материалов в качестве капиллярных разрывов (даже в засушливых регионах для подъема соленой воды) был предложен в 1970-х годах Клафом и Френчем (1982). В 1968 году Хиллен получил британский патент на систему защиты берегов с использованием текстильных мешков и контейнеров, заполненных песком.Армированные тканью подпорные стены использовались в Соединенном Королевстве с начала 1970-х годов до того момента, когда стали доступны опубликованные руководства по строительству (Jones, 1982).

В Германии ранние работы проф. Ф.-Ф. Цичер из Технического университета Ганновера сыграл решающую роль как с академической, так и с практической точки зрения. Он руководил использованием тканей и мешков с песком в прибрежной инженерии в 1950-х годах. Он также был первым, кто опубликовал книгу, в которой особое внимание уделялось использованию геотекстиля в гидротехнических работах, и придал статус развивающейся области в Центральной Европе (Zitscher, 1971).Согласно Heerten (2015), прибрежные инженеры использовали заполненные песком трубы для защиты от эрозии, строительства дамб и закрытия дамб вдоль береговой линии Северного моря в конце 1960-х годов. Ткани были сотканы из различных видов смол. В 1970-х годах крупные немецкие химические компании (такие как Hoechst, BASF и Bayer) напрямую вышли на развивающийся рынок нетканого геотекстиля. Кроме того, компании-производители текстиля, такие как Huesker и NAUE, начали производство тканей и собрали проектные группы, которые привели к армированию мягких грунтов с использованием высокопрочных тканых материалов и дизайну облицовки с использованием очень тяжелых нетканых материалов.Установке геотекстиля в Германии очень помогли правительственные агентства по водным путям, строительству плотин, автомагистралей и железных дорог. Немецкая железная дорога (Deutsche Bahn) разработала первый испытательный участок железной дороги с использованием нетканых иглопробивных синтетических тканей в 1971 году. Основываясь на полевом опыте, Федеральный институт водных путей и исследований был движущей силой в начале 1970-х годов для рассмотрения геотекстиля со специальными испытаниями на прочность. во время установки и эксплуатации, например, испытания на отсыпку камней и истирание.В 1974 году «Баварское управление строительства плотин» приступило к строительству нескольких каменно-набросных плотин высотой до 85 м с использованием грунтоцементного усовершенствованного ядра с прикрепленным толстым (1000 г/м 2 ) нетканым иглопробивным синтетическим фильтром. и дренажный слой в ядре. Программа мониторинга на плотине Фрауэнау показала отличные результаты в течение десятилетий эксплуатации (List, 1987; Heerten, 1984). Участие правительственных учреждений сразу же обеспечило доверие частных владельцев и застройщиков к принятию геотекстильных решений для растущего списка приложений. Более того, в Северной Америке и Австралии была представлена ​​конструкция облицовки, включающая толстые иглопробивные нетканые материалы.

В Австрии химическая фирма Chemie Linz в начале 1970-х годов начала предоставлять услуги по проектированию, испытаниям и установке с использованием иглопробивных нетканых полипропиленовых материалов. В то же время многие крупные химические компании Европы начали продвигать ткани для гражданского строительства. Профессор Брандл из Технического университета Вены участвовал в разработках австрийского геотекстиля (Brandl, 1977) с самого начала и до настоящего времени.Примеры австрийского опыта Вандшнайдера (1986) в 1970 году для тканей, используемых для укрепления мягких грунтов основания для автомагистралей, и еще в 1973 году для фильтрации и дренажа рельсового полотна (Вер, 1986; Либеренц и Пиредер, 2013) являются заметными достижениями.

В Дании фирма Aldek A.S. начали заполнять гибкие трубы песком еще в 1957 году. В 1967 году они получили патент и продали франшизу на свою «систему труб Longard» в Европе, а затем в Америке. Ясно, что эта работа была ранней формой больших геотекстильных трубок для борьбы с эрозией и обезвоживания речных и портовых отложений (Zirbel, 1975).Также в Дании фирма Кристиани и Нильсен использовала мешки, заполненные цементным раствором, для установления равномерной несущей способности монолитных бетонных фундаментов на неровных каменных поверхностях под автомобильным туннелем (ENR, 1967). Датская компания Fibertex A.S. является одной из первых текстильных компаний, занимающихся производством геотекстиля по всей Европе; она поставляет полипропиленовые нетканые материалы, произведенные комбинацией иглопробивания и термоскрепления.

В Бельгии Gyssels (1982) описал подводные матрацы из тканого геотекстиля, прикрепленные к ивовым фашинам, для приема крупных камней, сбрасываемых с барж для волнорезов в Северном море, аналогично тому, как это делается в Голландии.

В Швеции концепция современных PVD была изобретена в 1971 году и доведена до ее нынешнего состояния, как описано в книге Holtz et al. (1991). Кроме того, в 1966 году Вагер из Шведского геотехнического института впервые применил ткани для грунтовых дорог, крутых склонов почвы и наголовников свай для поддержки насыпи моста (Holtz and Massarsch, 1976, 1993).

В других странах Европы также были отдельные исследователи, работающие с геотекстилем в гражданском строительстве, но им часто не хватало импульса, даваемого крупными химическими компаниями, которые, как уже упоминалось, располагали ресурсами как в виде персонала, так и материалов.

5 Распространенные типы армирования промышленных бетонных полов

5 распространенных типов армирования промышленных бетонных полов

Перед тем, как подписать контракт на новый промышленный бетонный пол, вы должны быть уверены, что приобретаете именно тот тип пола, который соответствует вашим потребностям. Понимание некоторых общих терминов строительства бетонных полов может дать вам уверенность в том, что пол будет прочным и долговечным в соответствии с вашими потребностями.



В частности, мы хотим объяснить наиболее распространенные способы армирования бетонных полов, чтобы обеспечить прочность и уменьшить растрескивание.



Гладкие бетонные полы



Самый простой бетонный пол состоит только из бетона. В простом бетонном перекрытии нет арматурной стали. Эти полы обычно не подходят для промышленных целей, потому что они имеют низкую прочность на растяжение. Это означает, что когда тяжелая нагрузка сжимает бетон, бетон непосредственно под нагрузкой может выдержать давление, но бетон сбоку растягивается и трескается.



Промышленные объекты с прилегающими к ним офисами или приемными могут сэкономить на стоимости материалов, выбрав ровный бетонный пол для таких помещений с низкой ударной нагрузкой. Но даже в этом случае рекомендуется какое-то усиление.



Усиление стальной сеткой



По сравнению с обычными бетонными полами лучше армированы одним или несколькими слоями стальной сетки, которая создает сеть квадратов по всему бетону. С точки зрения прочности бетонные полы, армированные стальной сеткой, вряд ли будут соответствовать требованиям типичного промышленного объекта.



Важно убедиться, что сам бетон также имеет правильную толщину, независимо от типа используемой арматуры. Например, в гараже, в котором размещается среднестатистический личный автомобиль, лучше использовать арматуру из стальной сетки стандартной толщины 4 дюйма, но в гараже с более интенсивным движением, например, самосвалами или мусоровозами, стальную сетку следует сочетать с бетоном толщиной не менее 6 дюймов. толстый.



Арматурные стержни (арматура)



Использование стальных стержней различной толщины — один из самых популярных способов повысить прочность бетона на растяжение. Стержни равномерно распределяются по бетонной форме перед заливкой, а арматуру можно даже комбинировать со стальной сеткой для дополнительной устойчивости.



Основная проблема с использованием арматуры заключается в том, что она подвержена коррозии при постоянном контакте с водой. Если арматура ослабнет, ослабнет и сам бетон. Герметизация бетона и использование профессиональных методов укладки бетона, снижающих риск растрескивания, помогают решить эту проблему.



Полы из фибробетона



Для повышения общей прочности бетона, в том числе устойчивости к поверхностному истиранию, в бетон можно добавлять волокна. Волокно часто изготавливают из стали, стекла или полипропилена. Армирование бетонных полов фиброй полезно, когда бетон может подвергаться воздействию высоких температур, так как этот метод повышает устойчивость бетона к тепловому удару.



Что касается прочности на растяжение и сжатие, то это не самый надежный вариант в этом списке.

Хитрость при укладке промышленных бетонных полов, армированных волокном, заключается в достижении равномерного распределения волокна. Сверху вниз и из стороны в сторону волокно должно быть ровным и однородным. Свежий бетон также может стать трудным для укладки и маневрирования, если он залит этими прочными волокнами.



Полы из предварительно напряженного бетона



В методе окончательного армирования промышленных бетонных полов используются стальные тросы для временного натяжения плит по обеим сторонам бетонной плиты.Это внешнее давление помогает связать все материалы вместе в одно прочное целое. Когда тросы натянуты до нужного натяжения, пластины можно снять, а тросы обрезать. Полы из предварительно напряженного бетона работают так же (если не лучше) как полы, армированные арматурой.

Падение уровня подвального этажа

В: У меня есть клиент, которому нужно больше места в подвале в доме, который я уже построил, поэтому плита должна опускаться ниже края фундамента.Как лучше детализировать края, чтобы плита не треснула?

A: Рик Арнольд, автор книги Работа с бетоном и частый докладчик на JLC Live, отвечает : Снижение уровня перекрытия подвала для увеличения высоты выполняется не очень часто — я просил сделать это всего несколько раз. Если вы обнаружите проблему до того, как будет смонтирована палуба первого этажа, гораздо проще просто добавить слой или два грязевых подоконников. Тем не менее, падение уровня плиты может быть сделано постфактум.Суть в том, чтобы изолировать плиту, чтобы она двигалась независимо от фундамента и фундамента или стволовых стен. Если плита прилипает к основанию и стене, вероятность появления дефектов (трещин) при попытке ее перемещения намного выше.

Первый способ обеспечить самостоятельное перемещение плиты – это установить деформационный шов по периметру плиты. Такие продукты, как компенсатор Reflectix Expansion Joint, легко доступны в большинстве строительных магазинов. Этот пенообразный материал имеет ширину 4 дюйма и толщину ½ дюйма и поставляется в рулонах.

Затем я бы установил изоляционную мембрану или прокладочный лист между нижней стороной плиты и основанием. Это может быть что-то такое же простое, как полоса полиэтилена толщиной 6 мил, которая покрывает верхнюю и боковые стороны фундамента и которую вы надеваете непосредственно перед заливкой плиты. Если вы все равно устанавливаете пароизоляцию из поливинилхлорида по всей площади цокольного этажа, просто продолжайте ее вверх и над фундаментом.

Хорошей новостью является то, что цокольные плиты не подвергаются воздействию непогоды или значительных перепадов температур, поэтому они гораздо менее склонны к смещению, чем наружные плиты, например, в неотапливаемом гараже.Это означает, что вам может сойти с рук уменьшение толщины плиты поверх фундамента всего до 2 дюймов, что обычно приводит к дефектам внешней плиты.

Плита полной толщины движется с другой скоростью, чем более тонкая часть, которая перекрывает основание, что делает точку перехода между двумя слоями толщины особенно уязвимой для растрескивания. Так что вы можете попробовать создать скошенный край на верхнем внутреннем углу основания.Просто срежьте или оторвите около 2 дюймов бетона основания примерно под углом 45 градусов лопатой с плоским лезвием, пока бетон еще зеленый. (Если фундамент заложен, а пол уже сделан, есть вероятность, что бетон основания будет слишком твердым, чтобы его можно было очень легко «сбрить»). Это может выглядеть некрасиво, но скошенный край основания делает переход более постепенным и снижает вероятность растрескивания плиты там, где она переходит на полную толщину. Но даже с этой дополнительной предосторожностью я бы никогда не дал гарантии, что плита не треснет.

Я обычно не использую армирование проволочной сеткой в ​​цокольном перекрытии. Если основание подготовлено правильно, проволочная сетка не понадобится. Подвальная плита не будет двигаться вверх или вниз, и, когда она закрыта со всех сторон, на нее не действуют боковые силы, в отличие от внешней плиты. Для тех, кто использует проволочную сетку, правильно разместить ее в центре 2-дюймовой плиты практически невозможно. Достаточно сложно разместить его в центре 4-дюймовой плиты.

Я тоже не думаю, что фибробетон сильно поможет.Волокна предназначены для предотвращения микроскопического растрескивания, возникающего в процессе отверждения, но обычно они не увеличивают прочность бетона на изгиб, поэтому сомнительно, что волокна предотвратят растрескивание в местах перехода толщины плиты. Кроме того, бетон, армированный волокнами, может быть очень утомительным в работе во время затирки, и это значительно увеличивает стоимость бетона. Я бы просто выбрал стандартную смесь из гороха и косточек весом 3000 фунтов.

Еще одна вещь, которую можно сделать, если вы считаете, что вас могут попросить предоставить больше места в подвале, — это потратить немного больше времени после заливки фундамента, чтобы затереть приличную отделку сверху.Затем я подготовлю дно отверстия так, чтобы верхняя часть 4-дюймовой плиты была на одном уровне с верхней частью фундамента. Эта стратегия обеспечивает целых 4 дюйма дополнительного пространства и поддерживает постоянную толщину плиты по всему цокольному этажу, сводя к минимуму возможность образования трещин.

2022 Затраты на бетонную плиту | Стоимость заливки (за квадратный фут + за ярд)

Бетонная плита Стоимость

Обычная бетонная плита стоит от до 8 долларов за квадратный фут , при этом большинство домовладельцев тратит от до 5 долларов. от 35 до 6,17 долларов за квадратный фут или от 113 до 126 долларов за кубический ярд как за материалы, так и за установку. Ваша окончательная стоимость будет зависеть от размера плит, толщины и наличия специального армирования, такого как проволочная сетка или арматура.

Стоимость бетонной плиты
Плитный тип Типовой размер Средняя стоимость
Сарай 10×10 670–930 долл. США
Патио 12×12 796 – 1476 долларов
Подъездная дорога 20×24 1440–3360 долларов США
Гараж 24×24 3 058 – 5 944 долл. США

Содержание

  1. Стоимость бетонной плиты
  2. Цены на бетонные плиты по размерам
  • Стоимость бетона
  • Средняя стоимость заливки бетона
  • Стоимость фундамента из бетонной плиты
  • Калькулятор стоимости бетонной плиты
  • Типы бетонных плит
  • Плюсы и минусы бетонных плит
  • Окрашивание, штамповка и чистовая отделка
  • Затраты на ремонт бетонной плиты
  • Часто задаваемые вопросы
  • Бетонные подрядчики рядом со мной
  • Бетонные плиты Цены по размерам

    Обычная бетонная плита будет стоить от 113 до 126 долларов за кубический ярд (27 кубических футов) или 5 долларов. В среднем от 35 до 6,17 долларов за квадратный фут . Бетонные плиты толщиной от четырех до восьми дюймов в основном используются для подъездных путей, патио, тротуаров и полов гаражей.

    Бетонная плита толщиной 6 дюймов гораздо более прочна с точки зрения конструкции, чем плита толщиной 4 дюйма, и может стоить бетона всего на 100 долларов дороже в зависимости от размера плиты. При средней стоимости 6,17 долларов США за квадратный фут за 6-дюймовую плиту, вот средние цены по размерам:

    Стоимость бетонной плиты по размеру
    Размер плиты квадратных футов Средняя стоимость установки
    8×8 64 395 долларов
    10×10 100 617 $
    12×12 144 888 долларов
    15×15 225 1388 долларов
    20×20 400 2468 долларов
    24×24 576 3 554 долл. США
    20×30 600 3 702 долл. США
    30×30 900 5 553 долл. США
    30×40 1200 7 404 долл. США
    40×60 2400 14 808 долл. США

    Затраты на установку бетонной плиты

    Установка бетонной плиты стоит минимум $5.35 за квадратный фут для толщины 4 дюйма и до 10,55 долларов США за кв. фут для плиты толщиной 6 дюймов с более толстыми краями, пенополистиролом под плитой и проволочной сеткой. Добавление лучистого тепла, дополнительные грязевые работы или выравнивание подстилающего слоя стоят дополнительно.

    Если вы хотите добавить дополнительное армирование из-за плохих почвенных условий или если вы беспокоитесь о больших трещинах, поместите в бетонный фундамент немного армирующего металла с помощью проволочной сетки или арматуры. Кроме того, если вы собираетесь использовать плиту толщиной 4 дюйма, настоятельно рекомендуется использовать армирующий металл, чтобы сделать плиту структурно прочной.

    Затраты на установку бетонной плиты
    Товар Средняя стоимость квадратного фута
    4-дюймовая плита Базовая цена 5,35 $
    Увеличение плиты до 6 дюймов + 0,50$ – 0,85$
    Более толстые края (от 12 до 2 футов) + 1,00 долл. США – 1,50 долл. США
    Пароизоляция + 0,50 $
    2 дюйма Пенополистирол + 2 доллара.00
    Проволочная сетка + 0,35 $
    Насосная тележка
    (если бетоновоз недоступен)
    + 900 долларов за квартиру
    Общий диапазон 5,35–10,55 долл. США

    Вернуться к началу

    Стоимость бетона

    Средняя стоимость бетона колеблется от 2,83 до 3,57 долларов за квадратный фут в зависимости от толщины заливаемой плиты.Качество бетона будет зависеть от того, сколько воды по сравнению с цементом смешано с заполнителем и насколько чистыми являются вода и заполнитель.

    Стоимость бетона
    Толщина плиты Средняя стоимость квадратного фута
    4 дюйма 2,83 $
    5 дюймов 3,20 $
    6 дюймов 3,57 $

    Стоимость бетонной плиты за квадратный фут

    В среднем заливка бетонной плиты стоит $5.От 35 до 6,17 долларов за квадратный фут как за работу, так и за материалы. Ваша общая цена зависит от толщины плиты и от того, решили ли вы укрепить плиту проволочной сеткой или арматурой.

    Стоимость бетонной плиты за квадратный фут
    Толщина плиты Материалы Труд Средняя стоимость (SF)
    4 дюйма 2,83 $ 2,52 $ 5,35 $
    5 дюймов 3 доллара.20 2,56 $ 5,76 $
    6 дюймов 3,57 $ 2,60 $ 6,17 $

    Стоимость бетона за кубический ярд

    Бетон стоит от 113 до 126 долларов за кубический ярд . Многие подрядчики будут цитировать на основе стоимости за кубический ярд, а не за квадратный фут. Кубический ярд бетона покрывает 100 квадратных футов x 3 дюйма в глубину или 27 кубических футов.

    Вернуться к началу

    Средняя стоимость заливки бетона

    Заливка стандартной бетонной плиты 10×10 будет стоить от от 670 до 930 долларов , плита 12×12 для патио будет стоить от 796 до 1476 долларов , плита для подъезда 20×24 стоит от от 1440 до 3360 долларов , и стоимость от 3058 до 5944 долларов.

    Стоимость заливки бетона
    Бетонная плита Средний размер Средняя стоимость установки
    Сарай 10 х 10 670–930 долл. США
    Патио 12 х 12 796 – 1476 долларов
    Подъездная дорога 20 х 24 1440–3360 долларов США
    Гараж 24 х 24 3 058 – 5 944 долл. США
    Проконсультируйтесь со специалистом по бетонным плитам.Посмотреть плюсы

    Стоимость рабочей силы для бетонной плиты

    Стоимость рабочей силы для заливки бетона составляет 45 долларов в час . Также может взиматься плата за доставку в размере 60 долларов США . Заливка и отделка бетона обойдется в от 2,52 до 2,60 долларов за квадратный фут за рабочую силу и от 2,83 до 3,57 долларов за квадратный фут за сам бетон. Бетонные плиты заливаются либо вне, либо на рабочей площадке. Меньшие плиты, такие как основание джакузи, можно легко залить за пределы площадки, а затем доставить к вам домой.Большие плиты, такие как подъездная дорога, заливаются на месте.

    Стоимость заливки бетонной плиты патио

    Бетонный внутренний дворик обычно имеет толщину 4 дюйма и стоит 5,53–10,25 долларов США за квадратный фут для установки . Стоимость типичной плиты патио 12×12 колеблется от 796 до 1476 долларов. Всегда усиливайте плиты толщиной 4 дюйма арматурой для прочности. На окончательную стоимость могут повлиять многие конструктивные факторы. [9]

    • Простое квадратное или прямоугольное патио будет самым экономичным.
    • Кривые, хотя и привлекательные, стоят дороже из-за формы, которую необходимо изготовить.
    • Дорожки могут придать двору приятный вид, особенно если у вас есть разные виды клумб.
    • Подготовка площадки. Земля должна быть ровной, а все камни и ветки необходимо убрать.

    Стоимость бетонной плиты для сарая

    Стоимость бетонной плиты 10×10 для сарая колеблется от 670 до 930 долларов , а плита 20×20 стоит около 2690 долларов .Рекомендуемая толщина плиты вашего сарая составляет 4 дюйма в глубину. Следующие цены включают материалы и профессиональную установку для плиты глубиной 4 дюйма:

    Стоимость бетонной плиты для сарая
    Размер навеса Средняя стоимость
    10×10 670 $
    12×12 920 долларов
    12×16 1290 долларов
    20×20 2690 долларов

    Бетонная плита для гаража Стоимость

    Стандартная гаражная плита 24×24 стоит от 3057 до 5944 долларов , а цена варьируется от 5 долларов. от 31 до 8,31 долл. США за квадратный фут для 4-дюймовой железобетонной плиты и от 6,83 до 10,32 долл. США за квадратный фут для 6-дюймовой железобетонной плиты. [11][12]

    Стоимость перекрытия гаража
    Размер фундамента гаража 4-дюймовая плита Стоимость 6-дюймовая плита Стоимость
    Гараж на 1 машину (10×20) 1062–1662 долл. США 1 366–2 064 долл. США
    Гараж на 2 машины (20×20) 2 124 – 3 324 долл. США 2 732 – 4 128 долл. США
    Гараж на 3 машины (30×20) 3 156 – 4 986 долл. США 4 098 – 6 192 долл. США

    Бетонная плита Подъездная дорога Стоимость

    Простая подъездная дорожка из бетонной плиты стоит от 4 до 8 долларов за квадратный фут , более сложные конструкции, узоры и цвета варьируются от от 8 до 18 долларов за квадратный фут . Вы можете украсить свою подъездную плиту гравировкой, текстурированной отделкой, открытым заполнителем, трафаретным рисунком, или ее можно поцарапать и окрасить.

    Бетонная плита Стоимость проезда
    Диапазон цен Особенности
    3–7 долл. США
    • Основная бетонная плита подъездной дороги
    8–12 долларов
    • Текстурированная бетонная отделка
    • Открытый заполнитель
    • Дизайн трафарета
    • Простая рамка
    • Цвет
    12–18 долларов
    • Какая-то гравюра – может быть, ваша фамилия?
    • 2 или более цветов или узоров
    • 2–3 цвета, с контрастной каймой
    • Рифленый и окрашенный бетон
    $18 и выше
    • Бордюры, выпиленные узоры или ручные акценты с использованием химических красителей
    • Несколько рисунков надрезов и разные цвета пятен
    • Акценты, наносимые вручную с использованием передовых технологий трафаретной печати

    Вернуться к началу

    Бетонная плита фундамента Стоимость

    Большинство домовладельцев тратят от до 5 долларов. от 40 до 6,40 долларов США за квадратный фут для фундамента толщиной 4 дюйма и от 6,40 до 8,20 долларов США за квадратный фут для армированной плиты толщиной 6 дюймов на уровне земли. Фундамент из железобетонных плит площадью 1600 квадратных футов стоит в среднем 11 680 долларов .

    Стоимость включает «тонкую планировку, плитное основание, опалубку, пароизоляцию, проволочную сетку, бетон 3000 фунтов на квадратный дюйм, отделку и отверждение. Для плит с утолщенной кромкой добавьте площадь утолщенной кромки. Используйте 500 квадратных футов в качестве минимального размера работы». [4]

    Типы бетонных фундаментов

    Три основных типа бетонных фундаментов: Т-образные, плитные на уклоне и защищенные от замерзания.

    • Т-образный – Плита с основанием ниже линии промерзания, заливаемая после возведения стен.
    • Плита по марке – Плита, залитая поверх внутренней арматуры из арматуры и проволочной сетки.
    • Морозозащищенный – Плита, залитая полистирольной изоляцией, с дополнительной изоляцией из полистирола снаружи стены фундамента

    Бетонная плита на уровне

    Плита на уклоне относится к бетонной плите, которая используется в качестве фундамента для конструкции.Плита создается из формы, встроенной в землю, которая армирована арматурой и проволочной сеткой. Каркас изготовлен из дерева, а бетон и заполнитель заливаются в форму для затвердевания.

    Три типа бетонных плит на грунте: [3]

    • Плита на земле – плита с бетонными балками по периметру
    • Подкрепленная плита – плита с бетонными балками, расположенными в сетке по всей плите
    • Плита вафельная плотная – надземная плита, залитая на полистироловые «пустые формы».

    Толщина бетонной плиты

    Большинство жилых бетонных плит имеют толщину от до 4 дюймов и 6 дюймов, с минимальной рекомендуемой толщиной не менее 4 дюймов. Эта толщина рекомендуется для пешеходных дорожек, подъездных путей, патио и гаражей. Коммерческие проезды могут иметь толщину от от 6 дюймов до 8 дюймов и дюймов, чтобы выдерживать движение более тяжелых транспортных средств. Проверьте местные строительные нормы и правила, чтобы узнать, какой толщины должна быть ваша бетонная плита.

    Другим фактором, влияющим на толщину плиты, является тип почвы под ней.При подготовке к бетонированию грунт необходимо хорошо утрамбовать и засыпать слоем гравия или песка. Лицензированный подрядчик по бетону знает, сколько гравия нужно положить и как правильно подготовить почву.

    Стоимость бетонной плиты по толщине
    Размер плиты Толщина 4 дюйма Толщина 6 дюймов
    20×20 2 122–3 324 долл. США 2 732 – 4 128 долл. США
    30×20 2 655 долл. США – 4 155 долл. США 3 415 – 5 160 долл. США

    Марки бетона

    Марка бетона

    основана на прочности бетона через 28 дней.Для разных целей требуются разные марки бетона. Жилой класс отличается от коммерческого класса, особенно если речь идет о многоэтажном здании.

    Цифры, за которыми следует буква М, указывают на разные классы. Буква М относится к смеси, а число относится к соотношению количества цемента, песка и сыпучего заполнителя, смешанных с водой.

    Марки бетона
    Бетон марки Использует
    М15–М25 Для большинства жилых помещений.М15 1:5:10 (цемент:песок:сыпучий заполнитель)
    М25–М45 Для коммерческого использования. М25 это 1:1:2.
    М50–М70 Для коммерческого использования, требующего повышенной прочности*

    *Все, что больше M25, считается проектным сочетанием, и для определения этих соотношений необходимы лабораторные испытания. Соотношения выше M25 используются для масштабных строительных проектов, требующих высокой прочности. [5]

    Вернуться к началу

    Калькулятор стоимости бетонной плиты

    Средняя стоимость бетона $3.50–5,50 долларов США за квадратный фут 90 152 для 6-дюймовой плиты. Цена может повышаться в зависимости от дальнейших требований к работе. Факторами, которые могут влиять на цену, являются классификация, основание, формы, толщина, отделка и характеристики бетонной смеси.

    Калькулятор стоимости бетонной плиты
    Товар Стоимость
    Затраты на планировку и оформление земли 24 долл. США/CSF
    Агрегатное основание 4 дюйма 65 долларов США/CSF
    Разметка и набор краевых форм 144 долл. США за 50 шт.
    . Пароизоляция из полиэтилена 006″ 12 долларов США/CSF
    Сетка Ш2,9 x Ш2,9 x 6″ x 6″ 61$/CSF
    Укладка готовой бетонной смеси из желоба 170 долларов США/CSF
    Стальной шпатель $32/CSF
    Акриловый бетон для отверждения и уплотнения $31/CSF
    Кромочные формы, не подлежащие повторному использованию 18 долларов США за 50 шт.

    Проволочная сетка для бетонных плит

    Если вам нужно добавить дополнительное армирование к вашей плите, отличным выбором для плит меньшего размера будет добавление проволочной сетки.Типичная стоимость укладки бетона включает использование волокнистой сетки в вашей плите, но если вам нужна проволочная сетка, добавьте 0,35 цента за квадратный фут .

    Арматура для бетонных плит

    Чтобы обеспечить структурную прочность вашей плиты или фундамента, настоятельно рекомендуется добавить стальную арматуру, особенно если вы выбираете толщину 4 дюйма. Эта толщина особенно полезна, если у вас плохое состояние почвы или вы хотите предотвратить большие трещины.

    Дополнительные расходы

    • Уменьшите толщину плиты с 6 дюймов до 4 дюймов и сэкономьте $0.50 центов за кв. фут
    • Пароизоляционный слой под плитой добавит 0,50 цента $ за кв. фут.
    • Если ваша плита находится в труднодоступном месте и бетоновоз не может до нее добраться, вам потребуются услуги автонасоса, добавив ок. $900 к смете.
    • Для некоторых плит требуются более толстые кромки, что требует дополнительных затрат 1–2 доллара США за кв. фут. [7]

    Вернуться к началу

    Типы бетонных плит

    • Modern Concrete – это ваш типичный бетон, смешанный и используемый каждый день.
    • Высокопрочный бетон – имеет прочность более 6000 psi (фунтов на квадратный дюйм)
    • Бетон с высокими эксплуатационными характеристиками – хорошо работает в ненастную погоду
    • Бетон со сверхвысокими характеристиками — не требует арматуры и имеет прочность 29 000 фунтов на кв. дюйм
    • Штампованный бетон — Бетон можно «штамповать» с помощью декоративной формы, чтобы он выглядел как камень, кирпич и т. д. Штампованный бетон обычно нуждается в герметике, чтобы сохранить свою декоративную составляющую.
    • Самоуплотняющийся бетон – устраняет необходимость в вибрациях (бетономешалка) и в основном используется в ограниченных и труднодоступных местах.
    • Стеклобетон – использование переработанного стекла в качестве заполнителя создает визуально привлекательный бетон.
    • Асфальтобетон – это очень быстротвердеющий бетон, который используется в основном при строительстве дорог и аэропортов.
    • Проницаемый бетон – пропускает воду и используется в местах вокруг ливневых стоков.

    Вернуться к началу

    Плюсы и минусы фундамента из бетонных плит

    Плюсы

    • Дешевле деревянных балок и деревянных конструкций.
    • Быстро — пол можно залить за день или меньше.
    • Благодаря тому, что под домом нет подполья, чтобы пропускать горячий/холодный воздух через полы, счета за коммунальные услуги ниже.
    • Нет проблем с плесенью, грибком, грызунами или насекомыми.

    Минусы

    • Отсутствие подполья означает, что все части печи и воздуховоды должны быть установлены над полом.
    • Сантехника находится под плитой, и протечки не всегда заметны, пока вы не получите очень большой счет за воду.
    • Бетонные плиты могут треснуть из-за перепадов влажности и погодных условий.

    Вернуться к началу

    Окрашивание, штамповка и финишная обработка

    Бетон поддается новому виду искусства в практике окрашивания, штамповки и нанесения на него чистовой отделки. Штамповка бетона на подъездной дорожке может придать вашему дому совершенно новый вид, повысив привлекательность бордюра.

    • Окрашивание бетона – Бетон можно окрашивать или окрашивать в различные цвета, добавляя визуальный эффект вашему дому и двору. Окрашивание бетона стоит 3,70–7,70 долларов за квадратный фут .
    • Штампованный бетон . Окрашивание или окрашивание бетона можно производить после его затвердевания, но штамповка должна выполняться до того, как бетон схватится. Вместо того, чтобы выглядеть как большая серая поверхность, вы можете имитировать внешний вид булыжников, плитки, камней или даже кирпича.Стоимость штамповки бетона составляет 11,20–13,40 долларов за квадратный фут .
    • Гладкая отделка – Бетон можно полировать и получать различные виды отделки. Эпоксидное напольное покрытие можно нанести по цене 4,50 доллара США за квадратный фут .
    • Герметик для бетона . После того, как вы установите бетонную подъездную дорожку или патио, или любую бетонную поверхность, которая будет подвергаться воздействию непогоды, ее необходимо герметизировать. Герметик защитит его от пятен, масел, соли против обледенения и повреждения водой, возникающего при циклах замораживания/оттаивания.Уплотнители стоят 4,50 доллара за квадратный фут , а профессионалы берут около 86 долларов в час за работу по нанесению.

    Вернуться к началу

    Стоимость ремонта бетонной плиты

    Бетон может треснуть и испортить вид патио или подъездной дорожки. В зависимости от размера трещины ремонт одной трещины стоит от 500 до 2500 долларов . Иногда дренаж может вызвать проблемы, и эта влага может быть направлена ​​​​в сторону от бетонной плиты. Устранение проблем с дренажем может стоить от 1100 до 5500 долларов . [16]

    Ремонт трещин в бетонной плите

    • Бетон расширяется и сжимается в зависимости от температуры. В жаркую погоду он может расширяться, а при встрече с неподвижным предметом треснет.
    • Рост корней деревьев под бетонной плитой может привести к трещинам по мере их увеличения, выталкивая грязь под бетон.
    • Оседание почвы с течением времени может привести к появлению трещин.
    • Вода может попасть под плиту и вызвать эрозию.Все, что движется под бетонной плитой, может привести к растрескиванию.
    • Чрезмерный вес бетонной плиты может привести к ее растрескиванию. Узнайте, какой вес может безопасно выдержать бетонная плита.

    Вернуться к началу

    Часто задаваемые вопросы

    Сколько стоит бетон?

    Бетон

    стоит от 113 до 126 долларов за кубический ярд или от 2,83 до 3,57 долларов за квадратный фут в зависимости от толщины заливаемой плиты. Это будет стоить дополнительно $2.от 52 до 2,60 долларов за квадратный фут за рабочую силу.

    Сколько стоит бетонная плита для дома?

    6-дюймовая железобетонная плита для дома площадью 1500 квадратных футов будет стоить около 12 870 долларов США . Эта цена включает в себя профилирование, основание плиты, арматуру, отделку и отверждение. [17]

    Сколько стоит бетонная плита 12х12?

    Средняя стоимость заливки бетонной плиты размером 12×12 и толщиной 4 дюйма составляет от 888 до 1584 долларов США , включая профессиональные трудозатраты и материалы. [18]

    Стоимость бетонной плиты 30×30

    Средняя стоимость заливки базовой бетонной плиты 30×30 толщиной 6 дюймов составляет от 5 553 до 7 380 долларов в зависимости от качества используемого бетона и типа используемой стальной арматуры.

    Стоимость бетонной плиты 30×40

    Средняя стоимость заливки бетонной плиты 30×40 толщиной 6 дюймов с арматурой из металлической арматуры составляет от 8 196 до 12 384 долларов . Эта стоимость основана на использовании общего назначения, таком как гараж, тогда как фундамент для конструкции может стоить дороже.

    Стоимость бетонной плиты 40×60

    Средняя стоимость заливки бетонной плиты размером 40×60 мм толщиной 6 дюймов с арматурой из металлической арматуры составляет от 16 392 до 24 768 долларов США .

    Сколько стоит цементная плита?

    Цементная плита стоит столько же, сколько и бетонная плита, в среднем от 3,50 до 6 долларов за квадратный фут . [8]

    Сколько стоит рабочая сила для заливки бетонной плиты?

    Средняя стоимость рабочей силы для заливки бетона составляет 45 долларов в час или около 2 доллара.52 до 2,60 долларов за квадратный фут . Также может взиматься плата за доставку в размере около 60 долларов США.

    Какой толщины должна быть бетонная плита?

    Толщина вашей плиты зависит от ее назначения. Конструктивно прочный внутренний дворик или дорожка должны быть толщиной 4 дюйма с армированием проволочной сеткой, в то время как хорошая подъездная дорожка обычно имеет толщину 6 дюймов с добавлением стальной арматуры для прочности.

    Какова минимальная толщина бетонной плиты?

    Если вы собираетесь ходить или ездить по ней, минимальная рекомендуемая толщина бетонной плиты составляет 4 дюйма из железобетона с проволочной сеткой или арматурой.

    Сколько стоит фундамент площадью 1000 квадратных футов?

    Заливка фундамента площадью 1000 квадратных футов стоит в среднем от 5000 до 8000 долларов США.

    Получите бесплатную оценку на HomeGuide от проверенных бетонных подрядчиков:

    Получить бесплатную оценку

    [1] https://concrete.promatcher.com/cost/

    [2] https://www.familyhandyman.com/masonry/pouring-concrete/how-to-estimate-a-concrete-order/view-all/

    [3] https://theconstructor.org/practical-guide/concrete-slab-construction-cost/28153/

    [4] 2018 Национальный оценщик жилищного строительства

    [5] https://theconstructor.org/concrete/grades-concrete-strength-selection/20570/

    [6] 2018 Национальный оценщик жилищного строительства

    [7] https://www.everything-about-concrete.com/concrete-slab-cost.html

    [8] Второй абзац

    [9] https://concrete.promatcher.com/articles/Concrete-Patio-Installation-Cost-2911

    [10] https://www. all-about-concrete.com/how-much-does-a-concrete-slab-cost-for-a-shed.html

    [11] https://concrete.promatcher.com/articles/Concrete-Flatwork-Cost-2915

    [12] https://concrete.promatcher.com/articles/Concrete-Flatwork-Cost-2915

    [13] https://www.concretenetwork.com/concrete/concrete_driveways/cost.html

    [14] https://concrete.promatcher.com/cost/

    [15] https://concrete.promatcher.com/articles/Concrete-Coating-Cost-2912

    [16] https://www.Granitefoundationrepair.com/slab-foundation-repair-cost/

    [17] https://concrete.promatcher.com/cost/

    [18] https://www.everything-about-concrete.com/how-much-does-a-concrete-slab-cost-for-a-shed.html

    [19] https://concrete.promatcher.com/cost/

    [20] https://www.familyhandyman.com/masonry/pouring-concrete/how-to-estimate-a-concrete-order/view-all/

    [21] https://lendedu.com/blog/cost-to-build-a-house/

    Networx: Заливка бетонной плиты

    Лаура Фирст Больше контента сейчас | Афины Banner-Herald

    Бетон – один из самых удобных строительных материалов. Он прочен и недорог, но его можно сделать удивительно привлекательным с помощью современных бетонных покрытий. Узнайте, как залить бетонную плиту, основу многих проектов на открытом воздухе.

    Расчет толщины и армирования

    Цель заливки бетонной плиты будет определять толщину бетона и тип армирования, которое необходимо установить.

    Парковка. Бетон для дополнительной парковки, будь то транспортные средства, используемые каждый день или время от времени (например, фургон или лодка), должен быть толщиной не менее 6 дюймов и армирован арматурой.

    Гараж. Подобно парковке, бетонный пол гаража должен быть достаточно толстым и прочным, чтобы выдержать вес одного или нескольких транспортных средств.

    Терраса или терраса у бассейна. Здесь вполне подойдет заливка бетонной плиты толщиной 4 дюйма. Хотя вы можете укрепить его арматурой, проволочной сетки должно быть достаточно.

    Фундамент для уличной кухни. Толщина и армирование зависят от объектов, которые вы планируете установить. Для каменной дровяной печи для пиццы или полноразмерной плиты, уличного холодильника и бара на свежем воздухе потребуется более толстый бетон и более прочная арматура, чем для небольшого гриля.

    Этаж под флигель. Плита толщиной от 3 до 4 дюймов подойдет для пола склада или сарая для инструментов, мастерской, садового сарая или игрового домика.

    Этапы заливки бетонной плиты

    1. Обратитесь в местную строительную службу. Проверьте, нужно ли вам разрешение для вашего проекта. Вы также должны узнать о неудачах, чтобы знать, какое расстояние нужно оставить между линией участка и вашей постройкой.

    2. Позвоните по единому номеру. Перед раскопками проверьте положение любых подземных кабелей.

    3. Выкопать — и при необходимости выровнять. Наклоните плиту внутреннего дворика примерно на ¼ дюйма на каждые 12 футов от вашего дома, чтобы дождь мог стекать и не повредить фундамент.

    4. Установите подоснову. Добавьте 1-1 ¼ дюйма гравия на каждый дюйм бетона, который вы планируете установить. Утрамбуйте, чтобы получить прочное основание, которое будет сопротивляться оседанию. Затем смочите садовым шлангом; это сводит к минимуму растрескивание бетона из-за усадки.

    5. Строительные формы. Установите кол в каждом углу будущей плиты.Прикрепите две боковые опалубочные доски (2 x 12 досок, обрезанные на 3 дюйма длиннее, чем предполагаемая ширина плиты) к угловым стойкам. Затем добавьте две торцевые доски нужной вам длины, соединяющие боковые доски точно под углом 90 градусов. Крепление гвоздей к формам с интервалом в 2 фута.

    6. Бетонная смесь. Смешайте 1 часть портландцемента, 2 части песка и 4 части заполнителя (обычно гравия) в бетономешалке или тачке. Затем добавьте достаточно воды, чтобы получилась рабочая смесь. (Слишком много воды ослабит бетон и вызовет более быстрое растрескивание.)

    7. Залить бетоном. Залейте бетон в форму так, чтобы самые высокие выступы были на 2-3 дюйма выше опалубки.

    8. Раздать. Рыхлите бетон, чтобы он равномерно распределился по форме с плоской верхней поверхностью.

    9. Стяжка. Выровняйте бетон, равномерно перетащив по нему стяжку (прямо 2 x 4). Работайте с самой высокой точки вниз по склону. Убедитесь, что все пробелы заполнены равномерно.

    10. Поплавок. Используйте поплавок для сжатия заполнителя, чтобы гладкий бетон без гравия лег на верхнюю часть плиты.

    11. Отделка метлой. Создайте противоскользящую поверхность, почистив бетон щеткой с жесткой щетиной.

    12. Разрезать контрольные соединения. Создавайте контрольные швы примерно через каждые 5-6 футов, чтобы свести к минимуму растрескивание. Они должны быть равны ¼ глубины плиты (например, 1 дюйм для 4-дюймовой плиты или 1 ½ дюйма для 6-дюймовой плиты).

    13. Край. Сгладьте края плиты с помощью кромочного инструмента.

    14. Лечение. Дайте вашей плите вылечить для максимальной прочности и стабильности. Выждите 24 часа перед ходьбой по новому бетону, 10 дней перед вождением автомобиля и 28 дней перед вождением по нему более тяжелого транспортного средства. В течение этого периода поддерживайте бетон во влажном состоянии, опрыскивая его или заливая водой.

    Советы

    — Лучшая погода для заливки бетонной плиты — не слишком жарко и не холодно — идеальна 70 градусов.

    — Если вы нанимаете профессионала для выполнения этой работы, получите несколько предложений и сравните их.

    — Проложите коммуникации — электропроводку, водопровод или газопровод — перед заливкой бетонной плиты.

    — Накройте близлежащие стены дома и озеленение для защиты от брызг.

    Основы пост-натяжения — как создаются плиты с пост-натяжением

    Основы постнатяжной конструкции

    Даже перегруженные сухожилия можно обходить препятствия.Услуги цифрового сканирования бетона

    Конструкция плит с последующим натяжением на уклоне очень похожа на использование арматурной стали, за исключением этапа натяжения. Кабели укладываются, как указано инженером, и проходят через центр плиты. Для жилого строительства распространены сухожилия на расстоянии 48 дюймов от центра. Коммерческие фонды будут иметь гораздо больше стали. Сухожилия легко обходят препятствия.

    Натяжные (тросовые) наконечники после натяжения. Кабели натянуты до 33 000 фунтов, что приводит к удлинению 100-футового кабеля на 8 дюймов.www.avalonstructural.com

    Жилая бетонная плита с пост-напряжением обычно имеет толщину 8 дюймов и использует бетон с давлением 3000 фунтов на квадратный дюйм. Как только бетон набирает прочность до 2000 фунтов на квадратный дюйм, обычно в течение 3–10 дней, рекомендованных PTI, сухожилия подвергаются нагрузке.

    Сегодня

    Tendons представляют собой семь высокопрочных стальных проволок, намотанных вместе и помещенных в пластиковый канал. На каждом конце расположены анкеры PT, которые расположены в карманах, встроенных в край плиты. Когда пряди натянуты, провода будут растягиваться — примерно на 4 дюйма для 50-футовой пряди — чтобы приложить 33 000 фунтов нагрузки.Натяжение должно производиться только квалифицированными рабочими. После натяжения арматура отрезается, а карман, в котором находятся анкеры, заполняется цементным раствором для защиты их от коррозии.

    www.vsl.net

    Более крупные бетонные элементы конструкции также могут подвергаться последующему напряжению, особенно в мостах, перекрытиях и балках парковочных конструкций. Процесс очень похож на тот, который используется для плит, за исключением большего масштаба. Одно интересное отличие заключается в том, что арматура часто будет «натянута» так, что она будет низкой в ​​середине балки и высокой у опор — это помещает сталь в точку наибольшего напряжения, где она может удерживать бетон плотно скрепленным.В случае конструктивных элементов канал часто полностью заливают раствором после напряжения, чтобы связать прядь с бетоном по всей ее длине — это называется скрепленными напрягающими элементами. Нескрепленные арматуры, используемые в жилых плитах, остаются свободными для перемещения внутри воздуховода и защищены от коррозии смазкой.

    Размещение и натяжение сухожилия

    PT обычно выполняется компаниями с сертифицированными работниками, специализирующимися на этой работе.

    Декоративный бетон с пост-напряжением

    Поскольку PT — это просто армирование, на самом деле нет никаких конкретных декоративных применений, связанных с пост-натяжением.Преимущества PT, как отмечено на первой странице, заключаются в отсутствии растрескивания (или, по крайней мере, очень узких трещин) и способности простираться дальше. Плиты PT на земле можно укладывать и штамповать так же, как и любую другую бетонную плиту. Поверхности можно окрашивать или оклеивать. Единственная проблема заключается в том, чтобы всегда помнить, что нельзя резать или сверлить бетонные плиты после натяжения, так как после того, как сухожилие было разрезано, его очень трудно восстановить. Многие плиты с пост-натяжением будут проштампованы, чтобы предупредить владельца и любых подрядчиков по ремонту о том, что плита подвергается пост-натяжению.

    Сертификация

    Столешница с пост-натяжением может выдержать большой вес.

    Эта консольная лужайка для гольфа на самом деле представляет собой бетонную плиту с пост-напряжением. Пост-натяжение Suncoast

    Существуют две группы, предлагающие сертификацию, специально относящуюся к постнапряженным бетонным конструкциям:

    • Институт постнатяжения: PTI имеет программы сертификации для производственных предприятий и частных лиц:
      • Производство сертифицировано для предприятий по производству нескрепленных одножильных жил (около 95% продукции U.S. сертифицировано по этой программе) и производство предварительно напряженного железобетона (это относительно новая программа — сертифицировано только 6 заводов, все в Китае).
      • Сначала лица должны пройти сертификацию уровня 1 (основы), а затем могут перейти на уровень 2 (либо в качестве инспектора, либо в качестве слесаря ​​по установке натяжения клеевых стоек). На стадии планирования находится новая сертификация для установщика плиты на земле.
      • Дополнительная информация о программах сертификации PTI.
    • Профсоюз металлургов: разработанная Джимом Роджерсом из Evaluation and Certification Services (издатели журнала Post Tension Magazine ), эта программа предлагает две программы для сертификации установщиков однорядных несвязанных установщиков пост-натяжения и клеевых установщиков пост-натяжения.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.
