Монтаж жб плит перекрытия: правила укладки на фундамент, стену

Укладка плит перекрытия на фундамент: правила установки, минимальное опирание

Содержание статьи

• 1 Подготовительный этап
  • 1.1 Выравнивание поверхности фундамента
  • 1.2 Организация работ на строительной площадке
• 2 Плиты перекрытия для малоэтажного строительства
  • 2.1 ПК
  • 2.2 ПБ
• 3 Гидроизоляция
• 4 Монтаж
• 5 Заделка торцов пустотных плит
• 6 Устройство люка и других технологических отверстий в перекрытии
• 7 Типичные ошибки
  • 7.1 Применение изделий с дефектами
  • 7.2 Уменьшена глубина опирания плиты
  • 7.3 Чрезмерно увеличена глубина опирания
  • 7.4 Отсутствие или неправильное устройство анкеровки
• 8 Обвязка плит арматурой
• 9 Теплоизоляция стыков
• 10 Заделка стыков

Устройство перекрытий по фундаменту строящегося дома осуществляется разными способами. Один из наиболее распространённых вариантов: монтаж железобетонных плит перекрытия. Прочность строящегося здания при этом варианте перекрытий во многом зависит от соблюдения правил монтажа плит по фундаменту.

Следование стандартам и строительным нормам позволит равномерно распределить нагрузки, создаваемые плитами перекрытия, увеличить жёсткость конструкции дома при строительстве на подвижных грунтах.

Правила и общий алгоритм действий по работе с железобетонными перекрытиями не будут эффективно работать без учёта индивидуальных характеристик и особенностей используемых материалов. Перед укладкой  плит выполняется ряд работ и мероприятий организационного плана

Подготовительный этап

Большое значение для качественного проведения монтажа имеет организация работ на подготовительном этапе. Часто подготовке уделяется незначительное внимание, а недостатки организационного процесса, как правило, влекут за собой нарушения технологии и брак в работе.

Выравнивание поверхности фундамента

Подготовка фундамента к монтажу плит заключается в проверке с помощью нивелира и, при необходимости, выравнивании его верхней горизонтальной поверхности. Эти действия выполняются в следующем порядке:

1. Определяется верхняя точка фундаментной ленты.
2. Устанавливаются несколько маячков по периметру фундамента.
3. При перепаде высот не более 5 см выполняется выравнивающая стяжка по всему основанию либо по его отдельным участкам — это допустимая погрешность, так как практически идеально в ноль фундаментную ленту изготовить невозможно.
4. Перед выполнением стяжки фундамента, устроенного из блоков ФБС, — соседние блоки фиксируются (стягиваются, анкеруются) между собой скруткой из проволоки  3-4 мм через монтажные петли элементов.
5. Если в ленте много перепадов по высоте, то стяжка армируется двумя параллельными металлическими профильными стержнями диаметром 10-14 мм по всему периметру, такая ситуация часто возникает при использовании бывших в употреблении блоков ФБС.
6. При значительных перепадах уровня фундамента допускается выравнивание поверхности сплошным обыкновенным рядовым кирпичом.
7. Иногда для создания толстого выравнивающего слоя устраивается дощатая опалубка.

В строительстве одно-двухэтажных частных жилых домов применяются фундаменты различных типов. Основание дома может быть монолитным или блочным, свайным или столбчатым. Выбор фундамента определяется видом грунтов, на которых возводится дом и рядом иных критериев. Обязательное условие для монтажа штучных железобетонных перекрытий – ровная, устроенная на едином уровне горизонтальная поверхность фундаментной ленты.

Иногда в строительные проекты закладывается устройство армопояса, но такое решение должно быть обосновано и подтверждено расчётами. Устраивать же армопояс с целью только лишь выравнивания некачественно устроенного блочного или монолитного фундамента, нецелесообразно по причине высокой стоимости такой конструкции.

Организация работ на строительной площадке

Без грузоподъёмной техники ЖБИ установить практически невозможно. Монтаж с применением различных талей, рычагов и других приспособлений, конечно, возможен, но непродуктивен и сложен. Для работы автокрана требуется обеспечение ряда условий:

Объект должен быть укомплектован необходимыми инструментами и приспособлениями для монтажа:

• ломами и монтировками для корректировки уложенных изделий;
• кувалдами для сгибания монтажных петель;
• желательно на объекте иметь сварочный аппарат.

Стропами, «пауками» и другой специфической такелажной оснасткой обычно оснащается привлечённый к работе автокран.

Плиты перекрытия для малоэтажного строительства

Из широкого ассортимента железобетонных перекрытий в малоэтажном жилищном строительстве наиболее востребованы многопустотные изделия серий ПБ и ПК.  С точки зрения монтажа они одинаково просты и удобны в работе. Количество типоразмеров с небольшим (300 мм) шагом по длине позволяет осуществить перекрытие практически любого пролёта в жилом доме. Различие серий – в технологии производства.

ПК

Изготавливаются традиционным способом с использованием для формования опалубки. Самая практичная ширина изделий 1м 20 см способствует снижению транспортных издержек – ширина кузова автотранспорта позволяет одновременно перевозить два ряда плит. Резать изделия этой марки по длине не рекомендуется, так как значительно снижается их несущая способность. Производятся модели с допустимым опиранием на 2 и 3 стороны.

ПБ

Современная конвейерная безопалубочная технология, по которой изготавливаются плиты этой серии, допускает их отрезание по длине, так как армирование в них устроено несколько иначе. Несущие характеристики плит оптимальны для возведения небольших жилых домов. Лицевая поверхность изделий более гладкая в сравнении с плитами ПК.

Гидроизоляция

Фундаментная лента по всему периметру покрывается защитным гидроизоляционным слоем. Материал для изоляции от воды выбирается самый доступный и эффективный – пергамин, толь или рубероид. Полоса изолирующего материала нарезается шириной немного больше ширины фундаментной ленты, укладывается с напуском на обе стороны примерно 5 см. Стыковка лент рубероида производится внахлёст на 20-30 см.

Монтаж

После завершения подготовительных работ выполняются монтажные работы.

Важно! К работе с автокраном допускаются только рабочие, прошедшие обучение правилам безопасности. Автокрановщик также должен регулярно проходить обучение и иметь соответствующий допуск.

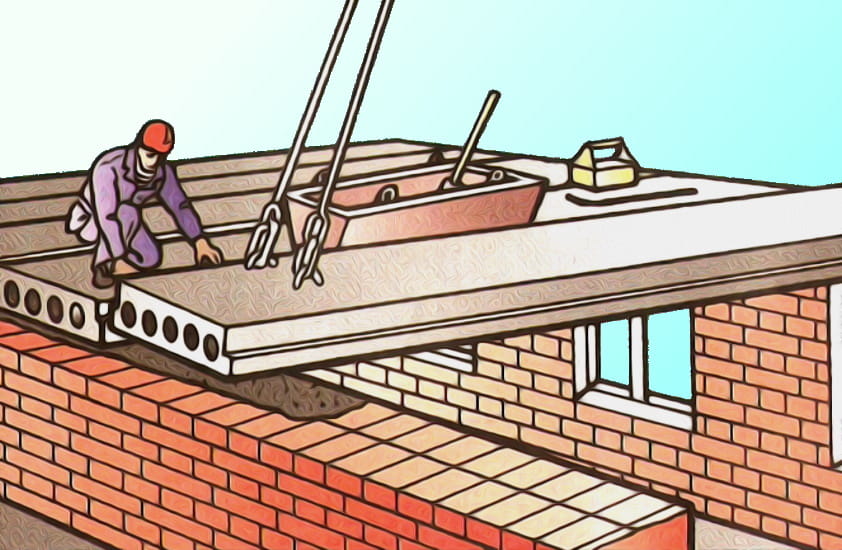

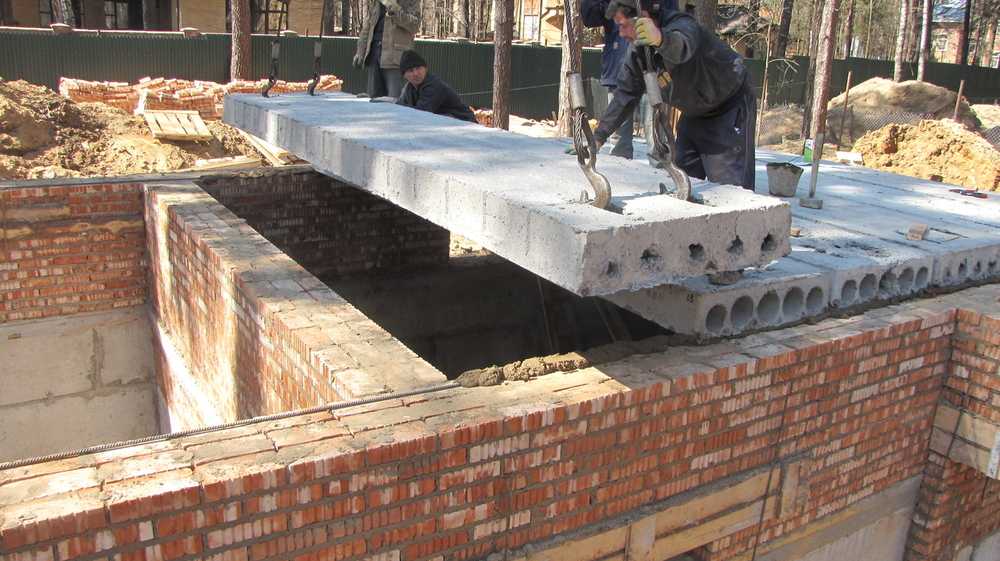

Укладки плит перекрытия на фундамент, — общий принцип:

• Плиты укладываются на сплошной слой цементно-песчаного раствора толщиной 2-2,5 см.

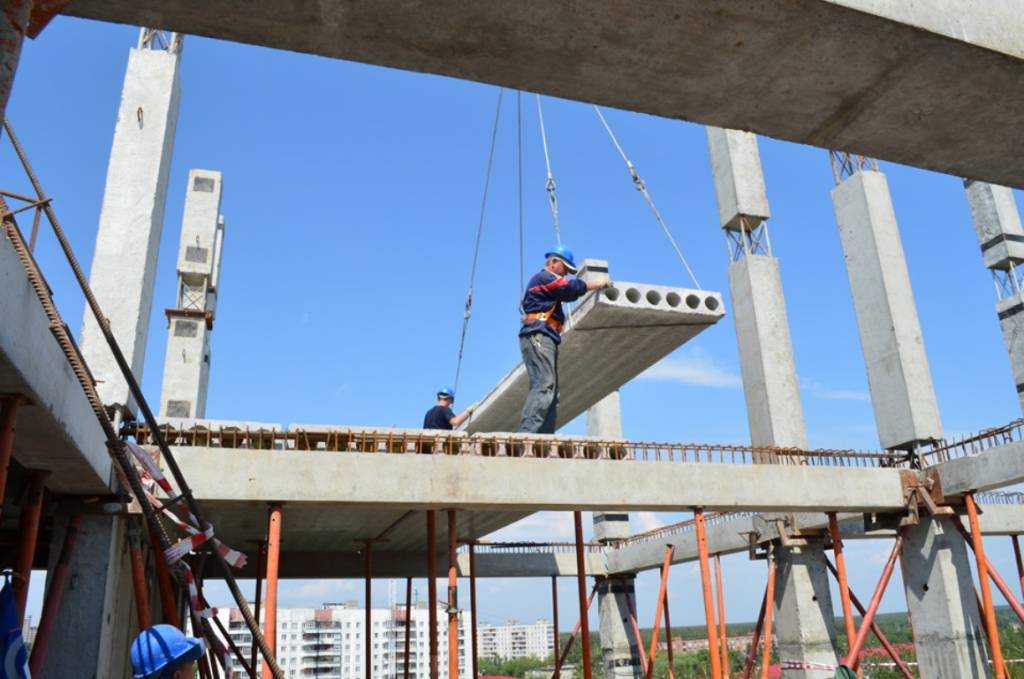

• Стропальщик зацепляет плиту, далее она краном перемещается на место монтажа.
• Плита на натянутых стропах размещается на минимальной высоте над местом укладки.
• Монтажники с двух торцов корректируют перемещение и направление плит.
• После выверки места установки изделие плавно опускается на постоянное место.
• Окончательная корректировка производится смещением плит вручную, в качестве рычага используются монтажные ломы.
• Анкеровка и другие варианты фиксации плит выполняются после установки всей конструкции перекрытия.

Важно! Опирание плит перекрытия на фундамент из монолитного бетона или железобетонных блоков должно быть не менее 6,5 см. На фундамент, выровненный кирпичной кладкой, опирание должно составлять 12,5 см (длина кирпича). Если позволяет ширина фундаментной ленты, параметры опирания можно увеличить до её середины.

Заделка торцов пустотных плит

Пустоты выполняют ряд важных функций, например, сокращают расход бетона при изготовлении и способствуют снижению веса изделия без потери его прочности. Но самая важная особенность пустот – придание плитам теплоизоляционных свойств. Функцию теплоизолятора выполняет воздух в пустотах, но только при условии, что в торцах изделия будут закрыты от поступления воздуха. После укладки в пустоты плит закладывается утеплитель на глубину примерно 15 см, затем отверстия затыкаются бетонной пробкой либо просто заделываются цементно-песчаным раствором. Иногда эти работы выполняются заранее, до установки плит.

Устройство люка и других технологических отверстий в перекрытии

Иногда, перекрывая фундамент, необходимо оставить в перекрытии лаз или люк в подвал.

Резать плиты – крайне нежелательный процесс, но при необходимости работы выполняются в следующем алгоритме:

• на поверхности наносится разметка;
• по разметке делаются надрезы болгаркой с диском по бетону;
• внутренняя арматура разрезается газорезкой;
• пробивается низ плиты.

Стоит помнить, что применение болгарки для резки напряжённой арматуры часто приводит к травмированию исполнителя.

Типичные ошибки

Ошибки при выборе материала, технологические дефекты при укладке, излишняя «экономия» застройщиков, непрофессионализм исполнителей – основные причины строительного брака с возможными крайне негативными последствиями.

Применение изделий с дефектами

Определяемые визуально небольшие трещины, возникающие после установки, как правило, не оказывают влияния и не характеризируют прочность изделия, — это плита начала работать.

Неглубокие трещины, образовавшиеся в процессе хранения или транспортировки, заделываются цементно-песчаным раствором – они также не критичны.

Важно! При наличии сквозных трещин изделие подлежит выбраковке.

Уменьшена глубина опирания плиты

При опирании изделия на расстояние ниже установленного стандартом нагрузка от плиты смещается к краю фундамента, армопояса либо кирпичной кладки. Это приводит к разрушению опоры с последующим обрушением.

Чрезмерно увеличена глубина опирания

При значительном увеличении глубины опирания, плита защемляется в стеновой конструкции, начинает неправильно работать под воздействием нагрузок, в результате разрывая кладку стены.

Торец,  расположенный слишком близко к наружной поверхности стены, приводит к повышению теплопотерь дома.

Отсутствие или неправильное устройство анкеровки

Анкеровку, то есть перевязку плит со смежными конструкциями и между собой, иногда выполняют неграмотно, либо вовсе забывают о её необходимости. В результате снижается жёсткость перекрытия, становятся возможны риски подвижек перекрытий и стен. Устойчивость постройки в целом также снижается, возникает риск разрушения при малейшем сейсмическом воздействии.

Обвязка плит арматурой

Правила укладки межэтажных перекрытий предусматривают анкеровку плит по следующим схемам:

• крайние плиты – диагональная обвязка проволокой 3 – 5 мм;
• соседние панели – П-образные перемычки из гладкой арматуры А240 диаметром 10 мм;
• плита/стена – Г-образный анкер с загибом 30 – 40 см;
• продольные связи – между плитами, опирающимися на внутреннюю несущую стену, гладкая арматура 10 мм.

Схема анкеровки плит перекрытия.

Таким образом, сборный горизонтальный диск перекрытия получает дополнительную пространственную жесткость, связь со стенами из кирпича, бетонных блоков.

Внимание: Стандартное опирание плит ПК составляет 6 – 12,5 см. При возникновении сейсмической активности анкеры обеспечат эвакуацию людей из здания, не дав обрушиться отдельным плитам.

Для нормальной связи ПК с внутренними несущими стенами достаточно положить 3 продольных анкера на каждый погонный метр длины.

Теплоизоляция стыков

После укладки плиты периметр фундамента выравнивают кирпичной кладкой. Этот материал по умолчанию является мостиком холода, поэтому необходимо уложить между ним и плитой перекрытия бруски экструдированного пенополистирола или минеральной ваты. Лишь в этом случае теплопотери сквозь пол будут минимальными.

Схема утепления торцов плит перекрытия.

Допускается использование цельных полос по всей длине стены, сборных из кусков утеплителя. При наличии щелей необходимо заполнить их монтажной пеной, характеристики которой практически аналогичны указанному теплоизолятору.

Заделка стыков

Вышеуказанная теплоизоляция необходима исключительно по наружному периметру плит перекрытия. Однако ж/б изделия имеют конусные продольные грани, поэтому между ними остаются швы. Кроме того, ширина внутренних несущих стен обычно бывает больше опорных поверхностей двух соседних плит. В первом случае продольные стыки плит перекрытия достаточно заполнить раствором М100. Во втором варианте необходимо замонолитить участок, связав между собой плиты и фундамент. Для этого можно использовать товарный бетон класса B12,5 и выше.

Внимание! На участках внутренних несущих стен ленточный фундамент может содержать вентиляционные каналы, идущие из подземного уровня. Перед укладкой смеси на этом монолитном участке необходимо предварительно выполнить кладку для продолжения каналов в следующий этаж.

Указанная технология позволяет уложить на фундамент плиты ПК с минимальными затратами времени без снижения прочности горизонтального диска перекрытия. При этом обеспечивается жесткая связь с несущими стенами, гарантирована безопасность жильцов во время стихийных бедствий.

Монтаж плит перекрытия: инструкция техноологии укладки

В современной строительной отрасли, монтаж плит перекрытия является наиболее популярным, быстрым и дешевым способом организации межэтажных перекрытий. В этой статье мы рассмотрим основы технологии укладки железобетонных плит, предостережем Вас от грубых строительных ошибок и неоправданных финансовых затрат.

Инструкция подготовки к монтажу пустотных плит.

Перед тем, как приступить к установке плит перекрытий, необходимо тщательно осмотреть фундамент. Основа для монтажа плит, должна иметь ровную, гладкую поверхность, лежать в строго горизонтальном уровне. Если поверхность не соответствует данным требованиям – обязательно устраните недочеты, тем самым Вы продлите срок эксплуатации здания!

Далее, встает вопрос: чем привезти, разгрузить, смонтировать многопустотные плиты? Доставка товара, как правило, осуществляется длинномером, реже краном манипулятором. Это обусловлено малой грузоподъемностью крановой установки борт крана, предназначенной для разгрузки продукции на землю, рядом с машиной. Обычно для монтажа пустотных плит используют автокран, позволяющий подавать изделия с грузовика на место их укладки. Для удобства монтажа, необходимо заранее спланировать место под установку автокрана и разгрузку длинномера.

Настоятельно рекомендуем, исключить предварительное складирование плит на землю. Во-первых, Вы сократите время разгрузки, сэкономите денежные средства на оплату авто-услуг, а во вторых предотвратите случайное повреждение товара в результате неправильного складирования.

Так же при получении продукции, обратите внимание на круглые отверстия с торцов плит. В них должны быть установлены вкладыши, предназначенные для предотвращения промерзания и увеличения прочности изделий. Если они отсутствуют, необходимо заделать пустоты бетоном или вставить в них строительный кирпич, а позже замазать раствором.

Техноология укладки плит перекрытия.

Для монтажа плит, Вам потребуются как минимум 3-и человека. Строитель, находящийся в кузове длинномера, цепляет и подает изделия, двое принимают и укладывают по месту межэтажного перекрытия. Не всегда, монтажники находятся в прямой видимости водителя автокрана, в этом случае потребуется еще один человек, координирующий совместную работу строительной бригады с крановщиком. Укладывать многопустотные плиты можно только на капитальные (несущие) стены, межкомнатные перегородки подводятся после монтажа плит. Плиту опирают на две короткие стороны (торцы) с номинальным напуском на стену 15 см. (минимально-допустимое значение 10 см.), заводить на стену третью (длинную) сторону плиты, не рекомендуется.

Укладка изделия производится на слой раствора, толщиной около 2-х см. Так как раствор застывает не сразу и некоторое время остается подвижным, с помощью лома можно исправить погрешности монтажа и выровнять плиты в горизонтальной плоскости. Если отклонения слишком велики — поднимите плиту и добавьте раствора. Проверка производится длинным строительным уровнем или нивелиром.

После того, как плиты выровнены, их необходимо связать с несущей стеной с помощью анкеров. Анкер изготавливается из куска стальной арматуры, один его конец заглубляется в стену, другой заводится в монтажную петлю и приваривается. Швы между плитами (русты), а так же пустоты в монтажных петлях — заливаются раствором. Как только, раствор застыл, перекрытие готово к эксплуатации!

Монтаж плит перекрытия, не такой уж сложный и трудоемкий технологический процесс, как кажется на первый взгляд. Главное, заранее подготовиться, узнать нюансы и особенности укладки многопустотных плит. Если Вы планируете, купить плиты перекрытия в Новосибирске, предлагаем Вам перейти в каталог нашего сайта и узнать стоимость интересующих изделий. Желаем Вам строительных успехов!

РАССКАЖИ ДРУЗЬЯМ

Процесс строительства бетонной плиты перекрытия

🕑 Время чтения: 1 минута

Процесс возведения бетонной плиты перекрытия включает в себя монтаж опалубки, размещение арматуры, заливку, уплотнение и отделку бетона и, наконец, снятие опалубки и отверждение бетонной плиты.

Содержимое:

• Процесс строительства бетонной плиты перекрытия
  • 1. Сборка и установка опалубки для плиты
  • 2. Подготовка и установка арматуры для плиты
  • 3. Заливка, уплотнение и отделка бетонной плиты перекрытия
  • 4. Выдерживание бетона и снятие опалубки

1. Сборка и установка опалубки
2. Подготовка и установка арматуры
3. Заливной, компактный и финишный бетон
4. Отверждение бетона и снятие опалубки

Опалубка должна выдерживать строительные нагрузки, такие как давление свежего бетона и вес рабочих и операторов и их машин. Руководство по опалубке для бетона ACI 347-04 необходимо соблюдать при проектировании опалубки. Кроме того, существуют различные аспекты строительства, которые необходимо учитывать при возведении опалубки. Например, он должен быть правильно расположен, выровнен и выровнен, стыки должны быть надлежащим образом загерметизированы, гвозди не должны входить в бетон и т. д. Кроме того, для опалубки бетонной плиты перекрытия могут использоваться различные материалы, такие как дерево, сталь и алюминий.

Рис. 1: Опалубка бетонной плиты перекрытия

Наконец, есть несколько распространенных недостатков конструкции опалубки, о которых инженер-строитель должен знать и предотвращать их появление, иначе может произойти отказ опалубки. Эти недостатки конструкции представлены ниже:

• Плохой осмотр опалубки или его отсутствие во время и после укладки бетона для выявления необычных прогибов или других признаков возможного отказа, которые можно исправить
• Неадекватное крепление гвоздями, болтами, сваркой или креплением
• Неправильная боковая распорка
• Сооружение опалубки, не соответствующей чертежам формы
• Отсутствие надлежащей инспекции на месте, чтобы убедиться, что дизайн формы был правильно интерпретирован составителями форм
• Использование поврежденных или некачественных пиломатериалов, имеющих меньшую прочность, чем необходимо.

Читайте также: Опалубка (опалубка) для различных элементов конструкции — балок, перекрытий, колонн, фундаментов

2. Подготовка и установка арматуры для перекрытия

Перед размещением арматуры для конструкции бетонной плиты перекрытия осмотрите и проверьте формы, чтобы убедиться, что размеры и расположение бетонных элементов соответствуют конструктивным планам. Кроме того, формы должны быть должным образом очищены и смазаны маслом, но не в таком количестве, чтобы оно попадало на прутья или бетонные строительные швы. В проектных чертежах представлены необходимые детали армирования, поэтому нужно только понять, как использовать стержни определенного размера, резать необходимую длину и делать необходимые крючки и изгибы. После завершения подготовки стальные стержни укладываются на свои места с соблюдением заданных промежутков и бетонного покрытия. Бетонное покрытие и расстояние между плитами перекрытия можно сохранить, введя распорки и стержневые опоры. Проволока применяется для связывания основной арматуры и усадочной и температурной арматуры (распределительной арматуры).

Рис. 2: проволока, используемая для связывания арматуры и опор, используемых для поддержания бетонного покрытия

Следует знать, что неправильное размещение арматурной стали может привести к серьезным разрушениям бетонных конструкций. Неправильное защитное покрытие подвергает арматурные стержни опасности и нарушает связь между бетоном и сталью. Наконец, после того, как все требования к размещению арматуры (положения, защитное покрытие бетона, интервалы и правильный размер стержней, длина, крюки и изгиб) согласованы, инженер участка может заказать бетонирование.

Рис. 3: Устройство бетонного покрытия для арматурных стержней в плите

Читайте также: Детализация армирования железобетонных плит

Смешивание, транспортировка и обращение с бетоном должны быть должным образом согласованы с укладочными и отделочными работами. В плите перекрытия начните укладку бетона по периметру с одного конца работы, при этом каждую партию укладывайте на ранее отгруженный бетон.

Рис. 4: Укладка бетона начинается с одного конца плиты

Бетон следует укладывать в месте его конечного положения или как можно ближе к нему, чтобы предотвратить расслоение. Таким образом, укладка бетона в большие и отдельные сваи с последующим перемещением их по горизонтали в конечное положение не допускается. Более того, инженер-строитель должен надлежащим образом контролировать бетонирование и выявлять признаки проблем. Например, потеря затирки является признаком неправильной герметизации и смещения швов. Кроме того, трещины, чрезмерное отклонение, уровень и отвес, а также любые движения должны быть проверены и устранены, чтобы предотвратить дальнейшие проблемы.

Рис. 5: Укладка бетона с помощью насосов

Кроме того, свежий бетон должен быть надлежащим образом уплотнен, чтобы сформировать его внутри опалубки и вокруг закладных элементов и арматуры, а также устранить каменные карманы, соты и захваченный воздух. Вибрация, внутренняя или внешняя, является наиболее широко используемым методом уплотнения бетона. Наконец, плиты могут быть отделаны разными способами в зависимости от назначения пола. Полезную информацию о формах до, во время и после бетонирования можно найти в ACI 311.1R.

Рис. 6: Укладка и вибрация свежего бетона

Читайте также: Методы отделки затвердевшей бетонной поверхности

После завершения отделки необходимо использовать подходящую технику для надлежащего отверждения бетона. Методы отверждения плит, такие как отверждение водой; заливают бетон; пруд; или туман распыляется. В дополнение к методу удержания воды, в котором покрытия, такие как песок; холст; мешковина; или солома, используемая для поддержания поверхности плиты во влажном состоянии, химические мембраны и водонепроницаемая бумага или полиэтиленовая пленка. Что касается отверждения, рекомендуется снять опалубку через 14 дней. Чтобы узнать подробное время снятия опалубки, нажмите здесь.

Рис. 7: Отверждение бетонной плиты заливкой

Весь процесс изготовления бетонной плиты перекрытия показан на Рис.8 и Рис.9.

Рис. 8: Иллюстрация конструкции железобетонной плиты

Рис. 9: Проволока, используемая для связывания основной и усадочной и температурной арматуры ( Деталь «А» )

Читайте также: Методы отверждения бетонных конструкций и их Сравнения

Бетонные плиты | Руководство из 7 шагов Руководство по укладке и установке

Если вы укладываете бетонные плиты впервые, задача может показаться сложной. Тем не менее, команда Concrete Flooring Solutions разработала руководство из 7 шагов, которое поможет как новичкам, так и плотникам-любителям, а также профессионалам с легкостью укладывать бетонные плиты.

Как вы, наверное, знаете, укладка любого типа бетона — задача, требующая терпения, усердия и осторожности. Один неверный шаг может привести к краху вашего проекта и даже стоить вам небольшого состояния.

Наше руководство поможет вам пройти через все этапы укладки бетонных плит, от понимания того, как сделать бетон, до эффективных методов заливки и инструментов, которые помогут вам завершить ваш проект для достижения прочного и долговечного результата.

Помните о безопасной работе

Работа с бетоном – непростая задача, у вас должен быть некоторый опыт за плечами, и вам понадобится по крайней мере еще один человек, который поможет вам в работе. Бетонирование является чрезвычайно трудоемкой работой и требует терпения и самоотверженности для достижения оптимальных результатов.

Вот наш список рекомендуемого защитного снаряжения при работе с бетоном:

• Защита глаз (очки)
• Одежда, закрывающая руки и ноги во избежание брызг бетона
• Резиновые сапоги, если вам нужно пробираться через бетон
• Перчатки, так как ваши руки будут контактировать с бетоном

Необходимые инструменты:

• Циркулярная пила
• Молоток
• Уровень
• Монтировка
• Защитные очки
• Рулетка

Материалы:

• диам. арматура
• Пластик толщиной 6 мил
• Анкерные болты
• Бетон
• Дуплексные гвозди
• Формовка пиломатериалов
• Пакуемый наполнитель
• Вязальная проволока

Дополнительно :

• Небольшой опыт работы в сфере «сделай сам» приветствуется
• Если возможно, найдите кого-нибудь с опытом, чтобы помочь вам в вашем проекте

Также рекомендуется начать укладывать что-то маленькое, например, патио в саду, прежде чем приступать к более крупным проектам, таким как подъездные пути.

Основная часть работ по изготовлению новой бетонной плиты своими руками приходится на земляные работы и строительство опалубки. Если вам нужно выровнять участок с уклоном или внести много насыпи, наймите экскаватор на день, чтобы помочь подготовить участок. Затем рассчитывайте потратить день на изготовление форм и еще один на заливку плиты.

Сколько стоит цементная плита?

Ну, это зависит от нескольких факторов, таких как тип бетона, который вы используете, размер площади и собираетесь ли вы нанимать экскаватор. Вы можете рассчитывать заплатить от 1000 до 2000 фунтов стерлингов подрядчику по бетону, который зальет плиту размером 16 x 20 футов; но опять же, это зависит от многих факторов, в том числе от структуры ценообразования конкретной компании (работа, инструменты и т. д.).

Самостоятельное выполнение задачи по укладке бетонной плиты может сэкономить вам небольшое состояние, но также приятно знать, что наша команда готова помочь с любым коммерческим проектом, если вам это потребуется.

Этап 1: Подготовка

Первым шагом при укладке бетона любой формы является подготовка площадки. В некоторых случаях вам может потребоваться разрешение на строительство внутреннего дворика, об этом вы можете поговорить с местным строительным отделом. Также стоит выяснить, проходят ли у вас какие-либо трубы или водопровод под участком, который вы хотите забетонировать. Вы можете сделать это с помощью радиооборудования обнаружения.

Вам нужно будет отмерить от линии участка, чтобы точно расположить плиту параллельно ей. Затем поместите четыре колышка по углам плиты, это поможет вам запомнить, где будет располагаться плита. После того, как местоположение плиты было отмечено, вам нужно использовать линейный уровень и веревку, чтобы проанализировать, насколько наклонен грунт. Это важно для обеспечения ровного основания для укладки ваших плит, неровное основание приведет к растрескиванию бетонных плит, смещению их со своего места и, как правило, к потере структурной целостности.

Чтобы выровнять почву, вы можете копать на более высокой стороне склона, добавляя подпорную стенку, чтобы удерживать почву на месте, или перемещать почву в нижнюю часть, это полностью зависит от вас и ваших ощущений. максимально комфортно делать.

Знание своих почв

Если вы строите на песчаной почве, это хорошая новость, поскольку песчаная почва обычно не имеет повышенного риска растрескивания в результате колебаний содержания воды в окружающем грунте.

Для глинистой или суглинистой почвы вам нужно будет освободить место примерно для 6-8 дюймов уплотненного гравия, который будет вставлен под ваш бетон. Для земли с более чем несколькими дюймами грязи вы можете нанять экскаватор, чтобы избавиться от лишней почвы.

Шаг 2: Создание прочного ровного фундамента для установки бетонных плит

После того, как вы подготовили место, следующим шагом будет выбор досок. Ниже мы пометили несколько примеров того, какие доски лучше всего работают в определенных областях:

• Гаражи и навесы – 2 x 12 досок с плитами толщиной 5 дюймов
• Проезжие части (без утолщенных кромок) – 2 x 6 досок

Если вы обнаружите, что длины досок недостаточно для выполняемой вами работы, вы можете объединить доски вместе. Это делается путем надевания скобы на соединение и проверки того, что все выровнено и заподлицо, прежде чем накладывать скобу на соединение.

Для этого отрежьте боковые доски на 3 дюйма длиннее, чем длина плиты, а затем отрежьте торцевые доски по ширине плиты. Вот здесь и приходят на помощь 17 гвоздей с двойной головкой; используйте их, чтобы соединить доски опалубки и прикрепить распорки. Наконец, используйте молоток, чтобы вбить колышки в формы.

Будьте осторожны: убедитесь, что вы используете очень прочную распорку, чтобы гарантировать, что при заливке бетона он не сдвинет доски с места. Это приведет к тому, что ваши плиты будут иметь изогнутый край, и это чрезвычайно трудно исправить. Чтобы этого не произошло, разместите 2 х 4 стейка и 2 х 4 кикера через каждые 2 фута вдоль доски, чтобы обеспечить дополнительную поддержку. Кикеры в основном помогают стейкам изгибаться наружу (что может привести к искривлению пластин).

Установка плат

Вам понадобится веревка каменщика (очень прочная веревка), чтобы натянуть ее вдоль верхнего края опалубки. Обязательно дважды проверьте, чтобы фигурные скобки совпадали со строкой. Затем отрегулируйте распорки, чтобы доски опалубки были прямыми, а затем обрежьте колышки так, чтобы верхняя часть стоек была чуть ниже верхней части опалубки.

Затем возьмите кикеры и вбейте их в землю под углом, прибив верхнюю часть кикеров к кольям. Для песчаной или рыхлой почвы вам нужно будет вырезать и выровнять кикеры и пробить небольшой тонкий стейк, чтобы удерживать кикер на месте.

Когда они будут на месте, поместите третью доску формы рядом с первой. Подождите, пока вы вытащите и утрамбуйте насыпь, прежде чем размещать четвертую сторону.

В помощь при выравнивании: для идеального выравнивания досок опалубки оставьте одну из них немного выше, когда будете забивать ее на стойке. Это означает, что вы можете отрегулировать уровень, осторожно постукивая по колу (молотком), пока не достигнете желаемого уровня.

Шаг 3. Соберите основу и упакуйте ее

Для прочного фундамента необходимо обеспечить эффективный дренаж. Вода, которая не впитается, может привести к трещинам и движению в бетонных плитах, и это может потребовать времени и денег для устранения. Если у вас песчаная почва, это означает, что вам не придется добавлять слой гравия из-за свойств поглощения песка. Те, у кого нет песчаной почвы, должны будут добавить гравий.

Теперь, когда ваши формы на месте, вы можете сделать точную оценку того, сколько заполнения вам потребуется. Это можно сделать, отмерив верхнюю часть форм от земли с помощью веревки. Вам нужно будет сделать это примерно четыре раза, чтобы получить среднюю оценку заполнения. Глубина будет использоваться, чтобы узнать, сколько кубических ярдов требуется для нужного количества заполнения.

В качестве наполнителя можно использовать бетонный щебень, так как он обладает хорошими впитывающими свойствами и, прежде всего, хорошо дренирует.

Укладка наполнителя: При укладке наполнителя убедитесь, что его толщина не превышает 3 дюймов, и утрамбуйте все слои виброплитой (их можно взять напрокат). Вам нужно будет оставить траншею глубиной 12 дюймов и шириной 12 дюймов, чтобы учесть утолщенный край.

Этап 4: Усиление перекрытий стальными стержнями

Большинство, если не все бетонные работы требуют армирования, чтобы уменьшить угрозу трещин и в целом сделать площадку более прочной и долговечной. В Concrete Flooring Solutions мы используем композитный металлический настил для облицовки наших коммерческих работ. На самом деле композитный металлический настил в настоящее время является наиболее часто используемой арматурной конструкцией почти во всех коммерческих зданиях. Однако для небольших домашних работ вы можете использовать стальные армированные стержни для усиления своих плит.

Мы рекомендуем вам нанять профессионального подрядчика по бетону для укладки арматуры, так как это очень трудоемкая задача и требует опыта работы. Однако вы можете поставить стержни, которые можно купить практически в любом домашнем магазине (например, B&Q, Wickes и т. д.). Вам также понадобятся стяжки и инструмент для скручивания проволоки, чтобы соединить стержни; это то, что ваш подрядчик может сделать в случае необходимости.

Обрезка прутков

Если вы решите обрезать прутки, вам понадобится нож для резки металла или что-то подобное, чтобы аккуратно обрезать прутки нужного размера и формы. Затем вам нужно будет согнуть стержни, чтобы они соответствовали периметру, это делается путем слияния стержней вместе (вы можете перекрывать их примерно на 6-10 дюймов) и закреплять их проволокой вокруг их соединения / перекрытия. Для дополнительной поддержки вы можете привязать стержни к кольям.

Затем вырежьте и разложите детали в виде сетки в центре шириной 4 фута, соединяя точки пересечения так, чтобы когда вы натягиваете сетку на центр бетона, когда вы заливаете на нее плиту.

Учитывайте погоду

Бетон высыхает быстрее в жаркую погоду, поэтому, если вы заливаете в жаркую погоду, лучше разделить плиту посередине, а затем заливать половинки в разные дни. Это означает, что вы распределяете свою рабочую нагрузку на несколько дней, сосредотачиваясь на одной плите за раз. Не забудьте снять водолаз перед тем, как начнете наливать вторую половину.

Этап 5: Подготовка к бетоновозу

В большинстве случаев вам понадобится бетоновоз, чтобы залить бетон в желаемое место. Крайне важно, чтобы все было подготовлено и готово к прибытию грузовика, чтобы не задерживать заливку.

Здесь подготовка приносит свои плоды. Если вы подготовились должным образом, ваши бетонные формы должны быть квадратными, ровными и выдерживать заливку бетона. Если вы работаете с большими плитами, убедитесь, что есть место для грузовик, чтобы эффективно подтянуть и залить бетон в нужное место. Делайте это в дни, когда не слишком жарко или холодно, чтобы избежать быстрого затвердевания и оттаивания в более холодные дни.

Простой способ рассчитать необходимый объем бетона — следовать следующей простой формуле:

• Длина x ширина x глубина (футы) = кубические футы

Чтобы узнать необходимое количество бетона в ярдах, разделите полученную сумму на 27, а затем добавьте 5% для расчета количества ярдов. Важно связаться с выбранной вами компанией по производству готовых смесей по крайней мере за день, чтобы объяснить, что вам нужно, и тип проекта, который вы выполняете.

Это действительно важная часть процесса, так как подрядчик, которому вы позвоните, даст полезный совет, который действительно ускорит проект. Не стесняйтесь задавать им любые вопросы о вашем проекте для получения экспертного совета.

Шаг 6. Заливка бетона

Когда приедет грузовик, не забудьте залить бетон в самые дальние формы, чтобы он успел застыть и вам не пришлось двигать грузовик туда-сюда. Вы можете залить бетон в тачку для удобства транспортировки. Просто убедитесь, что вы наливаете его быстро, чтобы консистенция не пошатнулась или, что еще хуже, не застыла.

При заливке бетона постарайтесь уложить его в окончательное место, размягчить и разгладить с помощью лопаты с квадратной головкой (не круглой, так как это оставит изогнутые следы на поверхности). Во время работы обязательно поднимайте арматурный стержень, располагая его посередине бетонной плиты. После того, как бетон был заменен в формах, начните сглаживать его стяжкой. Это упрощается, когда другой человек осторожно толкает бетон перед выдвижной плитой, чтобы убедиться, что весь бетон используется и сглаживается на месте. Не бойтесь делать несколько проходов стяжкой, вам не нужно перемещать огромные объемы бетона за раз, это легко!

После того, как вы закончите стяжку, используйте плавательный круг. Поплавки Bull идеально подходят для сглаживания и устранения любых следов, оставшихся от виброрейки. Это также помогает заполнить пропущенные пробелы и в целом создать ровную, гладкую поверхность. Будьте осторожны, чтобы не создавать впадины (участки бетона, выходящие за пределы правильного выравнивания), так как это повлияет на его структуру и уровень. Проведите поплавком по поверхности примерно три или четыре раза, слишком много, и вы начнете втягивать воду на поверхность, что повлияет на его структурную целостность.

Шаг 7: Нанесение гладкой поверхности

После того, как вы закончите плавать бетон, вода поднимется на поверхность. Это совершенно нормально, и важно, чтобы в этот момент бетон «вытекал», так как это часть процесса затвердевания. После того, как он затвердеет, вы можете продолжить доводку с помощью ручной терки. Хороший способ проверить, готов ли бетон к ручной заливке, — нажать большим пальцем на его угол, чтобы убедиться, что на нем не осталось следов.

Только когда бетон сможет выдержать ваш полный вес, вы можете начать нарезку канавок. Не вставайте на колени прямо на бетон, вместо этого используйте доску для коленей, чтобы распределить свой вес по поверхности. Нарезка канавок важна, потому что она размещает неизбежное усадочное растрескивание в этой канавке. Если бы канавка не была сделана, трещина появилась бы в случайном месте, которое иначе вы не были бы готовы сгладить. Где вы будете прорезать канавки, зависит от того, насколько велик ваш проект/плиты, но, как правило, прорезайте канавки на каждые 10 футов плиты.

Затем используйте терку, чтобы сгладить любые дефекты, оставленные кромкой, и неровности от бычьей терки. Чтобы получить по-настоящему более гладкую и плотную отделку, вы можете затирать теркой. Что это делает, так это сглаживает буквально все недостатки и обычно выполняется в более крупных коммерческих работах, таких как бетонирование склада или торгового помещения. Затиркой должен заниматься профессионал на тот случай, если вы в конечном итоге поцарапаете поверхность.

гребенчатая обработка следует за плавкой, чтобы обеспечить непосредственную отделку изнашиваемой поверхности. При правильном выполнении на бетоне соответствующего класса затирка оставляет гладкую, очень плотную поверхность. Он производится для складов и аналогичных больших площадей плит, но также может использоваться для отделки небольших плит.

Процесс отверждения

Важно, чтобы после окончания троллинга участок оставался влажным, чтобы обеспечить его правильное отверждение и достижение максимальной прочности. Вы можете сделать это, распылив на бетон отвердитель, который можно купить в любом хозяйственном магазине (например, B&Q и Wickes). Отверждение занимает примерно 24 часа, чтобы должным образом затвердеть, прежде чем по нему можно будет ходить, и 28 дней, чтобы он достиг своей максимальной прочности.

И вот оно!

Занимаетесь большим проектом?

Компания Concrete Flooring Solutions отдает приоритет крупномасштабным коммерческим проектам, поэтому, если вы ищете надежного подрядчика с более чем 40-летним опытом работы в отрасли, мы можем вам помочь.
