Монтаж жб колонн: установка ЖБ колонн в стаканы фундаментов
Установка Сборных Железобетонных Колонн: Подготовка, Монтаж, Контроль
Сборные железобетонные колонны широко используются для возведения зданий, мостов, дорог и других сооружений. Они обладают рядом преимуществ по сравнению с монолитными ЖБ колоннами: более высокая точность габаритов, большая производительность, возможность установки в короткие сроки.
Однако установка сборных ЖБ колонн требует определенных навыков и мер предосторожности. От правильности монтажа колонн зависит прочность и долговечность всего сооружения.
В данной статье мы более подробно рассмотрим процесс установки сборных железобетонных колонн: от приготовления фундаментов до последующего армирования и заделывания швов. Это позволит разобраться во всех тонкостях монтажа колонн и обеспечить качественное строительство.
Узнав все необходимое об установке сборных железобетонных колонн, вы сможете правильно организовать этот процесс на стройках и обеспечить максимальную прочность и долговечность строительных конструкций.
Содержание статьи
- Подготовка к установке колонн
- Монтаж колонн
- Контроль качества установки колонн
- Примеры использования сборных железобетонных колонн в строительстве
- Заключение
Подготовка к установке колонн
Перед установкой сборных железобетонных колонн необходимо провести ряд мероприятий по их подготовке и проверке соответствия проектной документации.
- Проверка проектной документации
Перед установкой колонн необходимо проверить соответствие проектной документации. Необходимо убедиться в том, что установка колонн будет производиться в соответствии с проектом и требованиями к установке конкретного типа колонн. Также необходимо проверить проект на расчеты на прочность и устойчивость колонн. - Подготовка места установки колонн

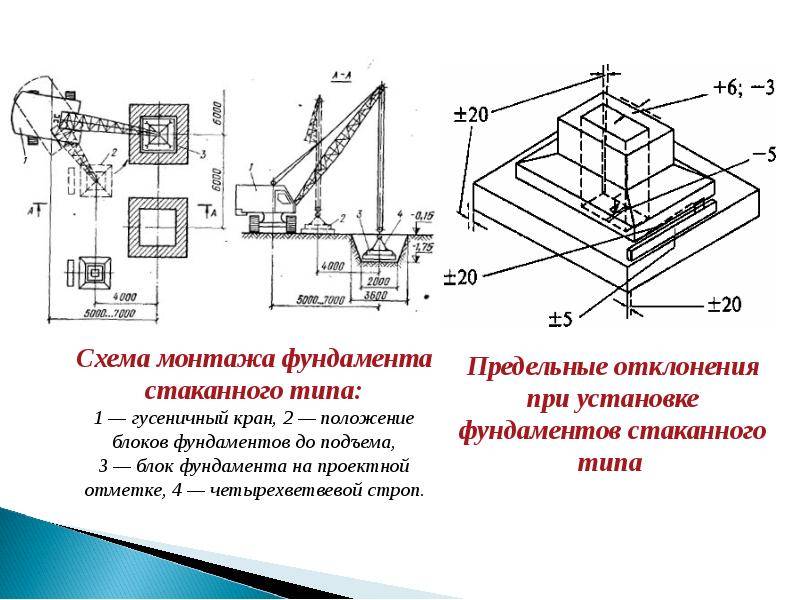

Перед установкой колонн необходимо подготовить место для их установки. Сначала необходимо очистить и подготовить поверхность, на которой будут установлены колонны.Затем необходимо установить временные опоры для поддержки колонн во время монтажа. Наконец, необходимо проверить грунт на несущую способность и прочность.
- Проверка готовности колонн к установке
Перед установкой колонн необходимо проверить их готовность к установке. Специалисты должны убедиться в наличии и качестве крепежных элементов, а также проверить готовность арматуры и анкерных плит для крепления колонн. Также необходимо проверить готовность колонн к подъему и установке.
Важно отметить, что необходимо соблюдать все требования к установке сборных железобетонных колонн для обеспечения их прочности и устойчивости. Правильная подготовка места установки и проверка готовности колонн перед установкой помогут избежать возможных проблем в процессе монтажа.
В примерах использования сборных железобетонных конструкций можно назвать их применение в строительстве зданий и сооружений, в том числе мостов и дорог, а также в производстве промышленных конструкций.
Таким образом, правильная подготовка места установки и проверка готовности колонн перед установкой являются необходимыми условиями для успешного монтажа сборных железобетонных колонн. Кроме того, соблюдение всех требований к установке колонн обеспечивает их прочность и устойчивость в течение всего срока эксплуатации.

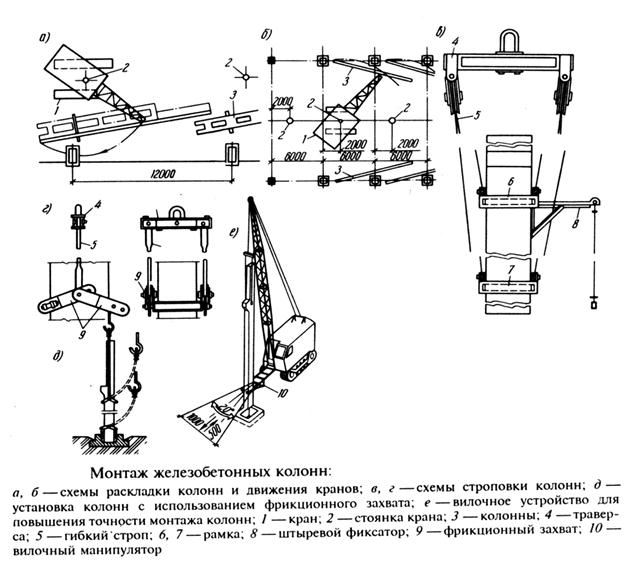

Монтаж колонн
После подготовки места для установки колонн необходимо приступить к монтажу сборных железобетонных колонн.

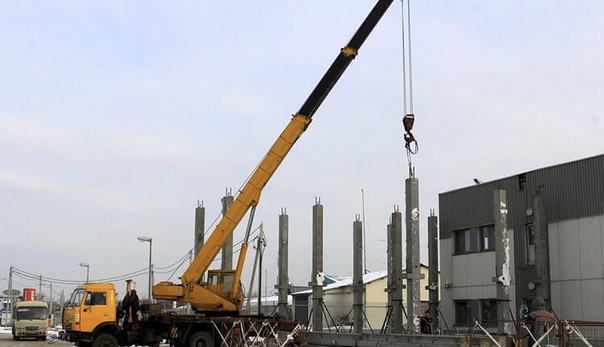

- Подъем и перемещение колонн на место установки
Перед подъемом колонн необходимо подготовить кран и другое необходимое оборудование. Колонны должны быть готовы к подъему, включая наличие крепежных элементов и анкерных плит. После этого колонны поднимаются и перемещаются на место установки. - Подготовка крепления колонн
Перед креплением колонн необходимо подготовить крепежные элементы и крепежные пластины. Следует также проверить соответствие крепежных элементов проектной документации.Необходимо подготовить все инструменты и оборудование, необходимые для крепления колонн.

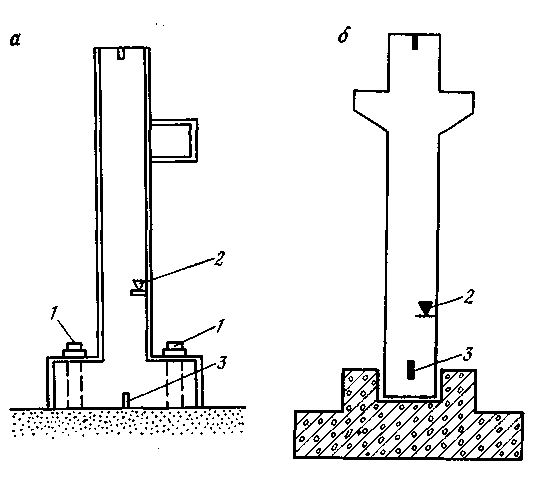

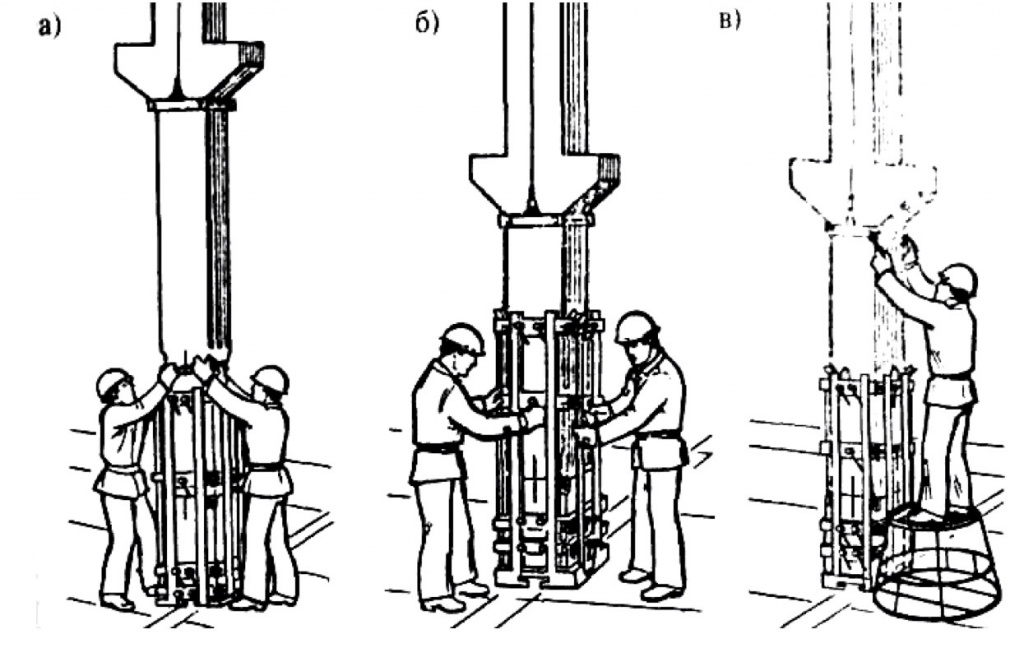

- Крепление колонн к фундаменту или опорам
После того, как колонны были подняты на место установки и подготовлены для крепления, необходимо проверить соответствие габаритов колонн фундаменту или опорам. Затем следует подготовить поверхность для крепления колонн и установить крепежные элементы и крепежные пластины. После этого производится крепление колонн к фундаменту или опорам.
Необходимо отметить, что монтаж сборных железобетонных колонн является ответственным этапом в строительстве. Правильно выполненная установка и крепление колонн обеспечивает их прочность и устойчивость в течение всего срока эксплуатации. При подъеме и перемещении колонн необходимо соблюдать все правила безопасности, а также убедиться в том, что оборудование и краны, используемые для этих целей, имеют необходимые сертификаты и соответствуют требованиям безопасности.
Кроме того, при креплении колонн к фундаменту или опорам необходимо обратить внимание на правильное расположение и качество крепежных элементов, а также на правильное использование инструментов и оборудования для установки.
Важно отметить, что при установке сборных железобетонных конструкций необходимо соблюдать все требования проектной документации и правила безопасности. Это поможет обеспечить безопасность работников и гарантировать прочность и устойчивость конструкций в течение всего срока эксплуатации.
Таким образом, правильный монтаж сборных железобетонных колонн является важным этапом в строительстве и требует тщательной подготовки и выполнения всех необходимых шагов. Соблюдение всех требований к установке и креплению колонн поможет обеспечить их прочность и устойчивость в течение всего срока эксплуатации.
Контроль качества установки колонн
контроль качества установки колонн является очень важным этапом в строительстве. Для обеспечения надежности и безопасности конструкции необходимо проводить контроль качества на различных этапах установки колонн. Вот несколько мероприятий, которые можно провести для контроля качества установки колонн:

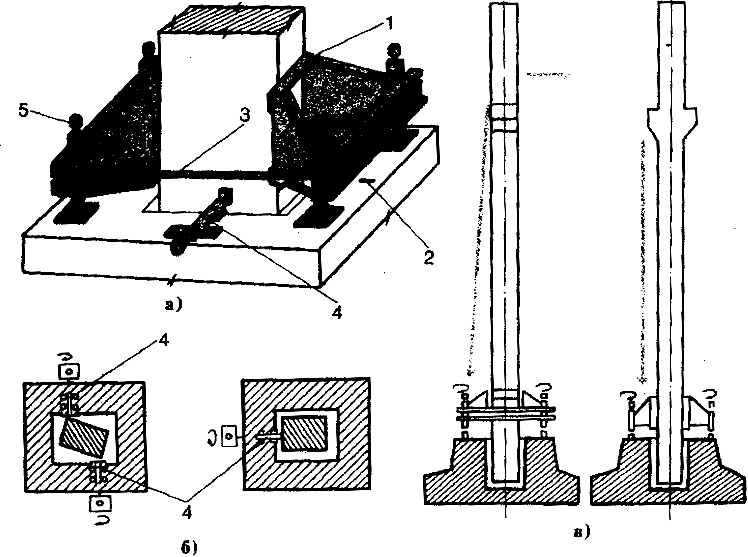

- Проверка вертикальности и углов крепления колонн
Перед креплением колонн к фундаменту или опорам необходимо проверить вертикальность колонн и правильность углов крепления.Для этого можно использовать уровень и другие инструменты, которые помогут определить, насколько точно установлены колонны. В таблице 1 показаны допустимые отклонения от вертикальности и углов крепления колонн.
Таблица 1: Допустимые отклонения от вертикальности и углов крепления колонн
Параметр | Допустимое отклонение |
---|---|
Вертикальность колонн | не более 1:500 |
Угол крепления колонн | не более 1 градуса |
- Контроль качества сварки и болтового соединения
При креплении колонн к фундаменту или опорам необходимо обратить внимание на качество сварки и болтового соединения. Необходимо проверить, правильно ли присоединены крепежные элементы и крепежные пластины, а также провести визуальный контроль качества сварки. В таблице 2 показаны допустимые отклонения от стандартных требований к сварке.
Таблица 2: Допустимые отклонения от стандартных требований к сварке
Параметр | Допустимое отклонение |
---|---|
Глубина проникновения | не менее 2 мм |
Длина шва | не менее 100 мм |
Угол наклона шва | не более 10 градусов |
Качество поверхности шва | не менее 2 класса |
- Контроль качества бетонирования свободных зазоров
При монтаже колонн могут возникать свободные зазоры между колонной и фундаментом или опорой.
Таблица 3: Допустимые отклонения от стандартных требований к бетонированию свободных зазоров
Параметр | Допустимое отклонение |
---|---|
Количество бетона | не менее 95% от объема зазора |
Качество бетона | не менее М200 |
Толщина слоя бетона | не менее 50 мм |
Примеры:
- При установке колонн на строительстве здания было обнаружено, что одна из колонн имеет отклонение от вертикальности более 1:500. Было решено демонтировать колонну и установить новую с корректной вертикальностью.
- При монтаже крепежных элементов к колоннам было выявлено, что один из болтов не затянулся до конца. Было принято решение заменить болт на новый и повторить процедуру затяжки.
- При бетонировании свободных зазоров между колонной и фундаментом было обнаружено, что объем использованного бетона не соответствует требованиям. Было решено дополнительно заполнить зазор бетоном.
Расчеты:
- Расчет количества бетона для заполнения свободного зазора можно произвести по формуле: V = S * h, где V — объем бетона (м3), S — площадь зазора (м2), h — толщина слоя бетона (м). Например, если площадь зазора составляет 1 м2, а требуемая толщина слоя бетона — 0,1 м (или 10 см), то объем бетона, необходимый для заполнения зазора, будет равен 0,1 м3.
- Расчет глубины проникновения шва при сварке можно произвести по формуле: d = 0,7 * t, где d — глубина проникновения (мм), t — толщина металла (мм). Например, если толщина металла равна 10 мм, то глубина проникновения шва должна быть не менее 7 мм.
- Расчет длины шва при сварке можно произвести по формуле: L = 2 * l + 3 * (h — 2 * l), где L — длина шва (мм), l — ширина шва (мм), h — толщина соединяемых деталей (мм). Например, если ширина шва составляет 5 мм, а толщина соединяемых деталей равна 20 мм, то длина шва должна быть не менее 65 мм.
Примеры использования сборных железобетонных колонн в строительстве
- В многоэтажных зданиях — как опоры перекрытий этажей и каркаса здания. Сборные железобетонные колонны обладают высокой несущей способностью, поэтому их широко применяют в строительстве офисов, жилых домов и гостиниц.
- В промышленных зданиях — как опоры для крыш и перекрытий цехов, складов, производств. Широкий диапазон размеров железобетонных колонн позволяет найти вариант для любого типа промзданий.
- Для подпора земляного полотна — на автомобильных и железных дорогах, мостах. Ж/б колонны применяют в строительстве эстакад, путепроводов, опор мостов и т.д.
- В гидротехническом строительстве — для подпора и укрепления плотин, водосбросных сооружений.
Сборные колонны способны выдерживать большие нагрузки.
- В строительстве инженерных сооружений — как опоры для трубопроводов, ЛЭП, фундаменты мачт и опор. Сборные железобетонные конструкции обладают высокой долговечностью.
Заключение
Таким образом, правильная установка сборных железобетонных колонн является ключом к прочности и долговечности всего строительного объекта.
Для этого необходимо соблюдать все технологические требования: сделать подготовку фундамента с учетом всех нагрузок, установить колонны строго по линии и горизонтали, заделать все швы и щели герметичным раствором. Не меньшее значение имеет последующее армирование и укрепление колонн — это позволит придать им дополнительную прочность.
Соблюдение всех этих нюансов позволит сборным железобетонным колоннам стать надежной основой для несущих конструкций зданий, мостов и других сооружений. Благодаря правильному монтажу колонны прослужат десятилетия, сохраняя первоначальную прочность.
Таким образом, уделяя должное внимание установке сборных железобетонных колонн, вы обеспечите качественное и прочное строительство.
в стаканы фундаментов — 100 шт
Справочник расценок #1
Неофициальная публикация ФСНБ-2020
Вход/Регистрация
Утверждены
Приказом Министерства строительства
и жилищно-коммунального хозяйства
Российской Федерации
от 26 декабря 2019 г. № 876/пр
Состав работ:
1. | Замоноличивание стыков бетоном. |
2. | Сварка закладных и монтажных изделий. |
Ресурсы:
Код | Наименование | К-во | Ед. |
---|---|---|---|
1-100-37 | Затраты труда рабочих (Средний разряд — 3,7) | 486.08 | чел.-ч |
2 | Затраты труда машинистов | 83.31 | чел.-ч |
91.05.05-015 | Краны на автомобильном ходу, грузоподъемность 16 т | 5.01 | маш.-ч |
91.05.06-007 | Краны на гусеничном ходу, грузоподъемность 25 т | 70.![]() | маш.-ч |
91.07.04-001 | Вибраторы глубинные | 3.42 | маш.-ч |
91.14.02-001 | Автомобили бортовые, грузоподъемность до 5 т | 7.52 | маш.-ч |
04.1.02.05 | Смеси бетонные тяжелого бетона | 4.06 | м3 |
05.1.03.07 | Конструкции сборные железобетонные | 100 | шт |
Добавьте в избранное
Вы можете сравнивать 2 или 3 расценки из одной базы. Перейдите на страницу нужной расценки и нажмите кнопку «Добавить» — будет сформирована кнопка на страницу с результатом.
Все Расценки Таблицы
Таблица 07-02-003. Установка конструкций секционных вентиляторных градирен
Номер расценки | Наименование и характеристика работ и конструкций | чел./ч | маш./ч |
---|---|---|---|
ФЕР07-02-003-01 | Установка железобетонных колонн: в стаканы фундаментов — 100 шт | 486.![]() | 83.31 |
ФЕР07-02-003-02 | Установка железобетонных колонн: на нижестоящие колонны — 100 шт | 409.92 | 98.21 |
ФЕР07-02-003-03 | Установка колонн в стальной обойме на фундаменты — 100 шт | 493.92 | 102.55 |
ФЕР07-02-003-04 | Укладка: балок — 100 шт | 231.99 | 27 |
ФЕР07-02-003-05 | Укладка: ригелей — 100 шт | 508.38 | 40.9 |
ФЕР07-02-003-06 | Установка капителей стен: водосборного бассейна — 100 шт | 452.88 | 92.03 |
ФЕР07-02-003-07 | Установка капителей стен: каркаса градирен — 100 шт | 875.79 | 119.91 |
ФЕР07-02-003-08 | Укладка плит покрытия — 100 шт | 204.24 | 28.89 |
91.14.02-001 | Автомобили бортовые, грузоподъемность до 5 т |
91.05.05-015 | Краны на автомобильном ходу, грузоподъемность 16 т |
91.![]() | Краны башенные, грузоподъемность 8 т |
91.01.01-035 | Бульдозеры, мощность 79 кВт (108 л.с.) |
91.06.06-048 | Подъемники одномачтовые, грузоподъемность до 500 кг, высота подъема 45 м |
01.7.04.01-0001 | Доводчик дверной DS 73 BC «Серия Premium», усилие закрывания EN2-5 |
01.7.03.01-0001 | Вода |
20.3.03.07-0093 | Светильник потолочный GM: A40-16-31-CM-40-V с декоративной накладкой |
04.3.01.12-0111 | Раствор готовый отделочный тяжелый, цементно-известковый, состав 1:1:6 |
14.5.01.10-0001 | Пена для изоляции № 4 (для изоляции 63-110 мм) |
Актуальная ФСНБ-2022
API расценок
ФСНБ-2020 включая дополнение №9 (приказы Минстроя России от 20.12.2021 № 961/пр, 962/пр) действует с 01.02.2022
Нашли ошибку? Напишите в Техподдержку
Как установить крышки колонн из стеклопластика от Melton Classics.

- Удалите весь материал из ящиков и разметьте наборы колонн в местах установки. Убедитесь, что все материалы были получены в хорошем состоянии, и немедленно уведомите транспортную компанию, если есть какие-либо поврежденные материалы.
- Для колонн диаметром менее 24 дюймов и высотой менее 10 футов колонны изготавливаются с указанной/заказанной высотой. Убедитесь, что полевые условия не привели к каким-либо размерам, которые могут потребовать обрезки валов колонны. Если требуется резка, используйте пильные полотна для каменной кладки с соответствующей пилой (предпочтение пилы может варьироваться в зависимости от размера колонны и доступных инструментов).
- Определите положение центра капители вверху и центра основания внизу для обеспечения правильной и вертикальной установки.
- Разместите блокировку (и/или раму), как указано на прилагаемых рабочих чертежах. Установите блокировку, используя обработанную древесину (обработанную огнем и/или давлением в зависимости от местоположения и требований местных норм) или металл (уголки, направляющие и т.
д.). Крепежные элементы должны быть неагрессивными (рекомендуется крепеж из нержавеющей стали). Рекомендуемый размер и расстояние между крепежными элементами: винты №12 с шагом 12″ O.C. Однако в некоторых географических точках требуется дополнительное крепление из-за ветра и/или сейсмических факторов. Проконсультируйтесь с вашим местным строительным отделом для получения информации о фактических требованиях.
- Определите расположение винтов для всех деталей, чтобы они соответствовали местам блокировки (и каркасу, где это применимо). Предварительно просверлите и раззенкуйте все отверстия для шурупов. Обязательно сделайте зенковку, чтобы обеспечить достаточную глубину для нанесения наполнителя.
- Melton Classics также рекомендует непрерывную раму вдоль линии соединения вала для крепления. Также обеспечьте поддержку для окончательного герметика или цементного раствора.
После выполнения вышеуказанных задач остальные инструкции по установке будут зависеть от заказанного типа колонки. См. заголовки ниже для конкретного типа столбца.
Вал с прикрепленной капителью, свободное основание
- Расположите первую половину вала колонны так, чтобы она совпадала со всеми блокировками (и рамой, где это применимо). Сориентируйте стык/шов колонны по желанию и закрепите на месте с помощью нержавеющих винтов (рекомендуются винты из нержавеющей стали). В дополнение к механическим креплениям также рекомендуется использовать структурный клей.
- Расположите вторую половину вала так, чтобы она совпадала с первой половиной, как нужно, и закрепите, как указано выше. В зависимости от индивидуальных дизайнерских вкусов, валы могут располагаться напротив каждой половины с зазором для герметика или цементного раствора или плотно прилегать друг к другу. Расстояние между двумя половинами должно быть основано на соображениях, касающихся окончательной отделки, водонепроницаемости, расположения колонн и т. д. При необходимости проконсультируйтесь со своим подрядчиком/архитектором/дизайнером.
- После закрепления вала поместите основание вокруг вала и блокировки и закрепите, как указано выше для вала.
Вал с прикрепленным основанием и свободным капиталом
- Расположите первую половину вала колонны так, чтобы она совпадала со всеми блокировками (и каркасом, где это применимо). Сориентируйте стык/шов колонны по желанию и закрепите на месте с помощью нержавеющих винтов (рекомендуются винты из нержавеющей стали). В дополнение к механическим креплениям также рекомендуется использовать структурный клей.
- Расположите вторую половину вала так, чтобы она совпадала с первой половиной, как нужно, и закрепите, как указано выше. В зависимости от индивидуальных дизайнерских вкусов, валы могут располагаться напротив каждой половины с зазором для герметика или цементного раствора или плотно прилегать друг к другу. Расстояние между двумя половинами должно быть основано на соображениях, касающихся окончательной отделки, водонепроницаемости, расположения колонн и т.
д. При необходимости проконсультируйтесь со своим подрядчиком/архитектором/дизайнером.
- После закрепления вала поместите капитель вокруг вала и блокировки и закрепите, как указано выше для вала.
Вал со свободным капиталом и свободным основанием
- Расположите первую половину вала колонны так, чтобы она совпадала со всеми блокировками (и каркасом, где это применимо). Сориентируйте стык/шов колонны по желанию и закрепите на месте с помощью нержавеющих винтов (рекомендуются винты из нержавеющей стали). В дополнение к механическим креплениям также рекомендуется использовать структурный клей.
- Расположите вторую половину вала так, чтобы она совпадала с первой половиной по желанию. В зависимости от индивидуальных дизайнерских вкусов, валы могут располагаться напротив каждой половины с зазором для герметика или цементного раствора или плотно прилегать друг к другу. Расстояние между двумя половинами должно быть основано на соображениях, касающихся окончательной отделки, водонепроницаемости, расположения колонн и т.
д. При необходимости проконсультируйтесь со своим подрядчиком/архитектором/дизайнером.
- После закрепления вала поместите основание вокруг вала и блокировки и закрепите, как указано выше для вала. Повторите процедуру установки капители.
После установки колонн обработайте отверстия для винтов и стыки следующим образом:
Финишный раствор
- Для колонн, которые не имеют сплошного каркаса в местах стыков, при необходимости вставьте опорный стержень
- Нанесите затирочный материал (приобретается отдельно). Инструментальное соединение по желанию. Обратитесь к инструкции по использованию затирочного материала для подготовки швов.
- Повторите процедуру для швов в основании и/или капители.
Финишный герметик
- Для колонн, которые не имеют сплошного каркаса на стыках, при необходимости вставьте опорный стержень
- Нанесите герметик (приобретается отдельно).
Инструментальное соединение по желанию. ПРИМЕЧАНИЕ. Если окончательная отделка колонн включает покраску, убедитесь, что выбранный/указанный герметик подходит для окрашивания.
- Повторите процедуру для швов в основании и/или капители.
Отверстия для шурупов
Завершение отверстий для шурупов может быть выполнено так же, как и для заполнения швов. Выберите метод отделки, который наилучшим образом обеспечивает желаемую окончательную отделку. При использовании цементного раствора для заполнения отверстий под винты обязательно используйте жидкий связующий агент, чтобы обеспечить сцепление раствора с головкой винта.
Инструкции по окончательной обработке
Убедитесь, что колонны полностью отшлифованы и вытерты, чтобы удалить масло или грязь. Тщательно удалите все остатки шлифовки. Нанесите один слой высококачественной грунтовки для каменной кладки. Затем нанесите два слоя высококачественной краски для кладки. Следуйте инструкциям производителя краски для каменной кладки.
